VORTEX MID LOADER JA MAX LOADER -PUOLIPERÄVAUNUT

Transkriptio

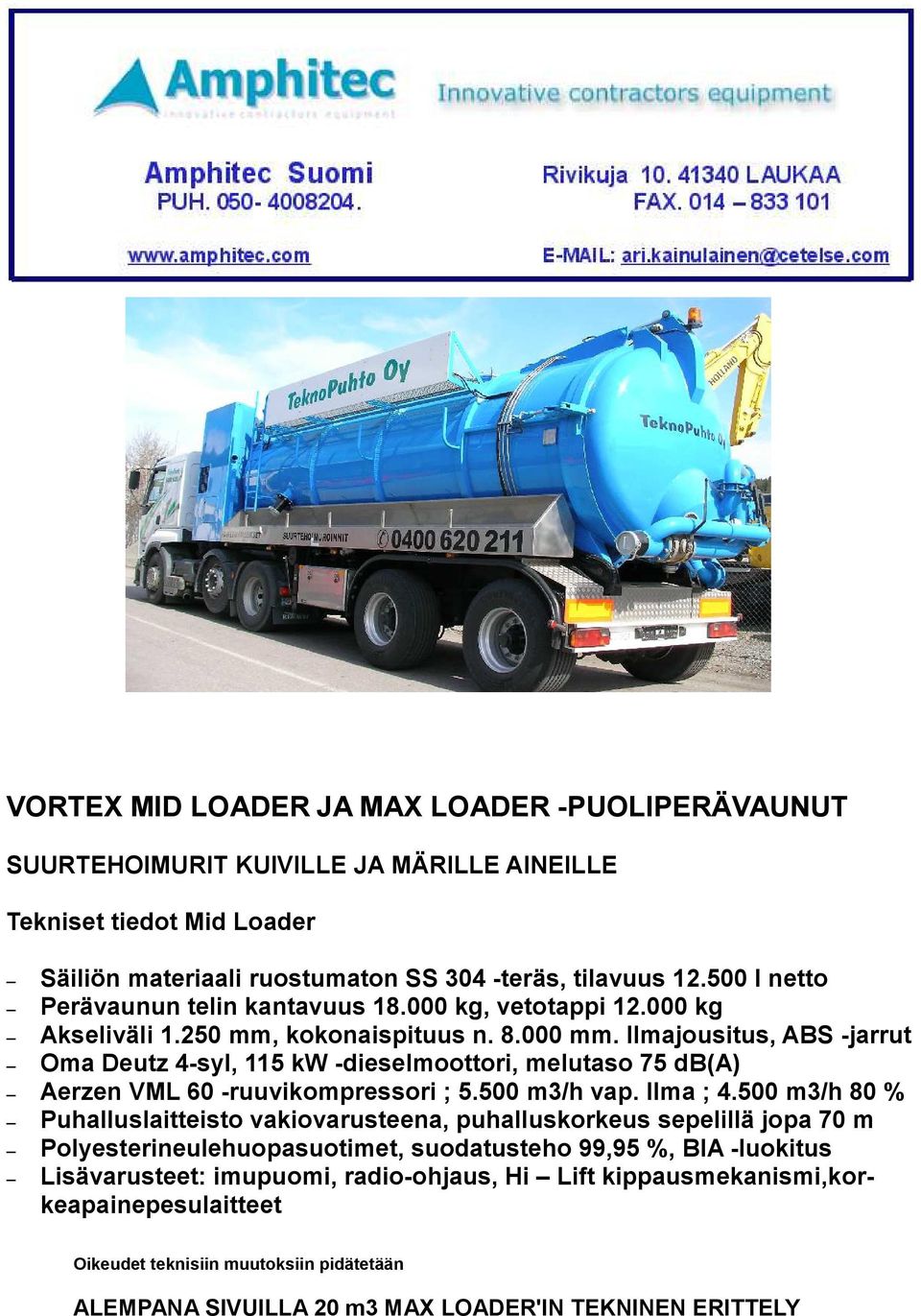

1 VORTEX MID LOADER JA MAX LOADER -PUOLIPERÄVAUNUT SUURTEHOIMURIT KUIVILLE JA MÄRILLE AINEILLE Tekniset tiedot Mid Loader Säiliön materiaali ruostumaton SS 304 -teräs, tilavuus l netto Perävaunun telin kantavuus kg, vetotappi kg Akseliväli mm, kokonaispituus n mm. Ilmajousitus, ABS -jarrut Oma Deutz 4-syl, 115 kw -dieselmoottori, melutaso 75 db(a) Aerzen VML 60 -ruuvikompressori ; m3/h vap. Ilma ; m3/h 80 % Puhalluslaitteisto vakiovarusteena, puhalluskorkeus sepelillä jopa 70 m Polyesterineulehuopasuotimet, suodatusteho 99,95 %, BIA -luokitus Lisävarusteet: imupuomi, radio-ohjaus, Hi Lift kippausmekanismi,korkeapainepesulaitteet Oikeudet teknisiin muutoksiin pidätetään ALEMPANA SIVUILLA 20 m3 MAX LOADER'IN TEKNINEN ERITTELY

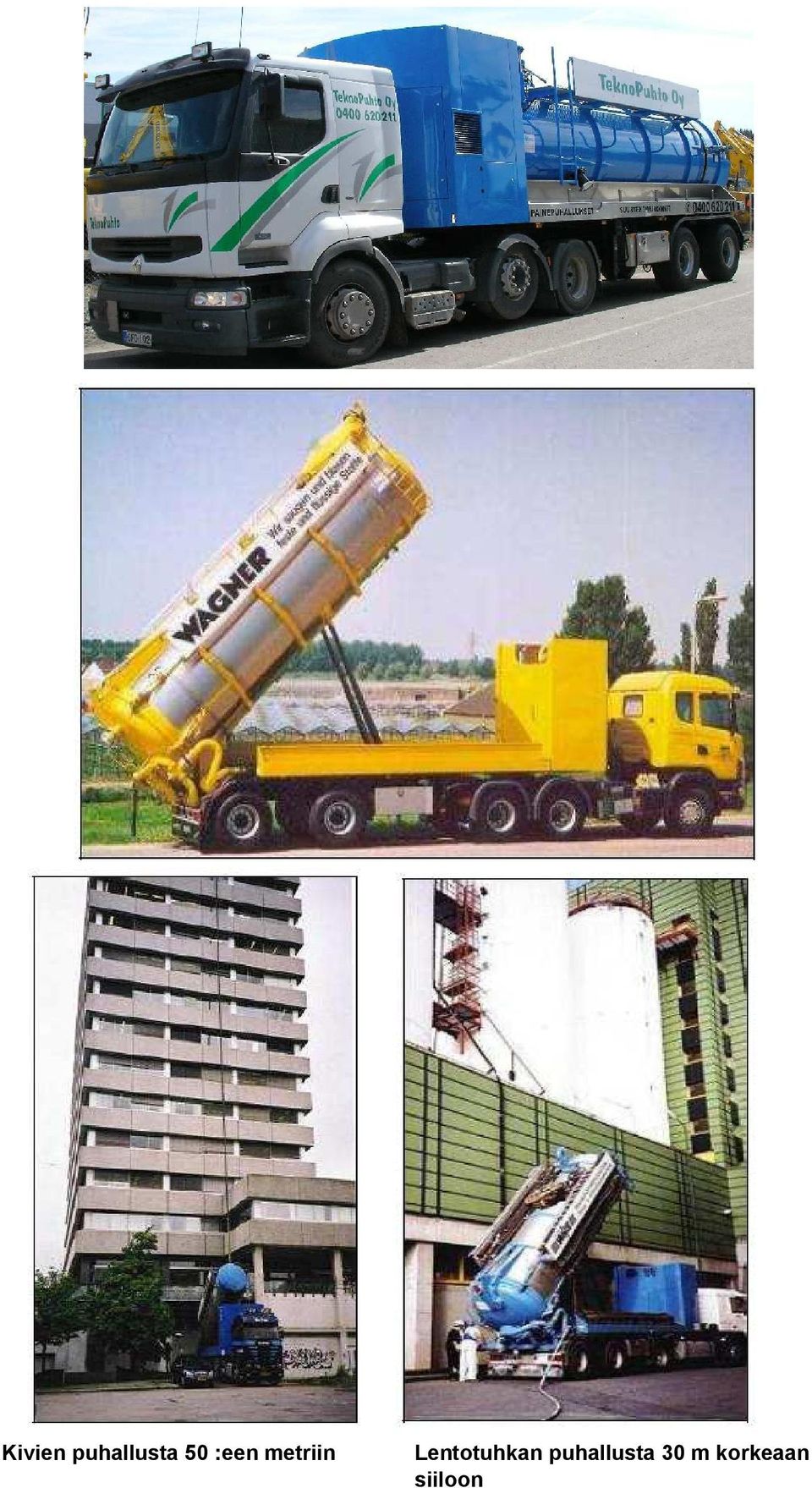

2 Kivien puhallusta 50 :een metriin Lentotuhkan puhallusta 30 m korkeaan siiloon

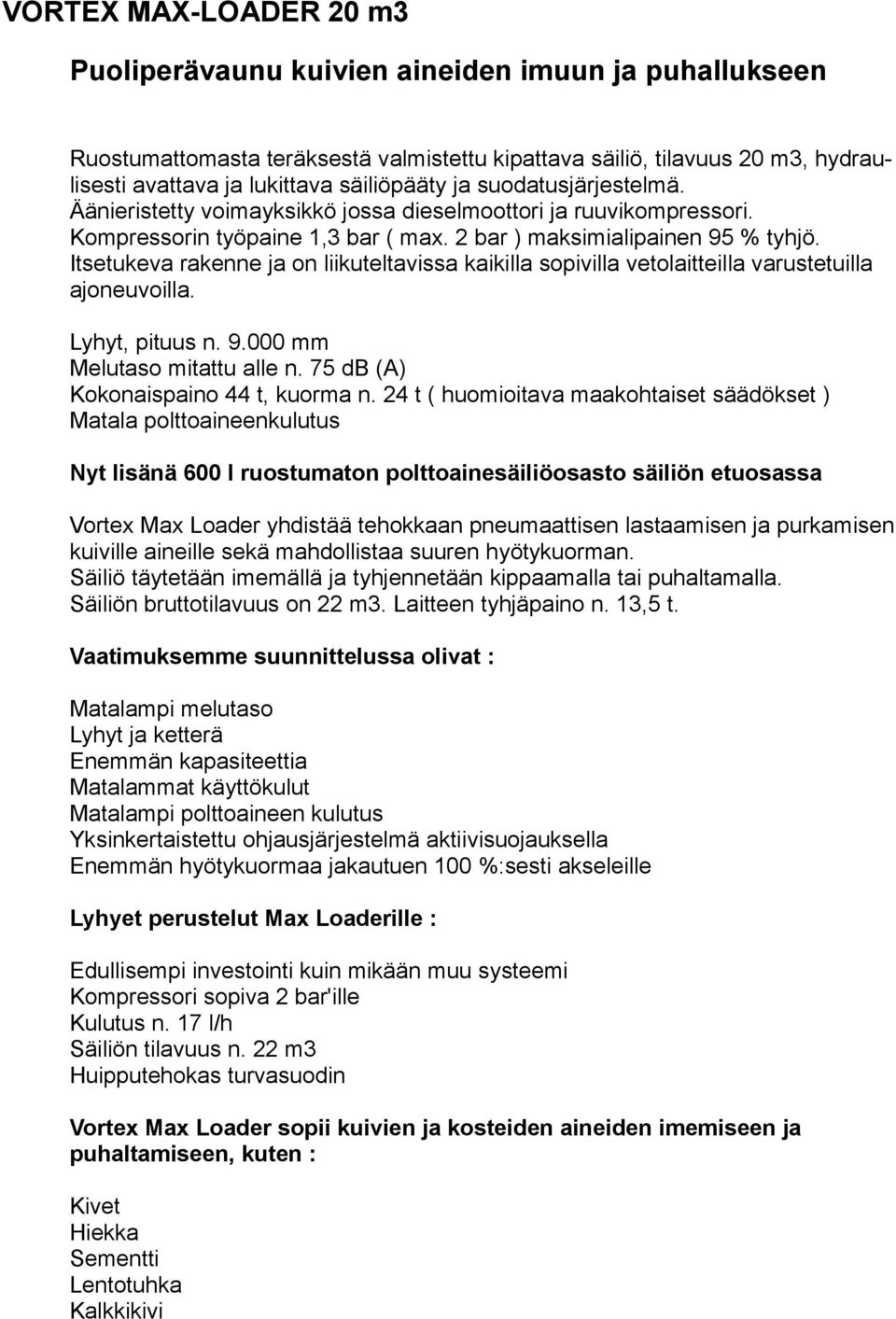

3 VORTEX MAX-LOADER 20 m3 Puoliperävaunu kuivien aineiden imuun ja puhallukseen Ruostumattomasta teräksestä valmistettu kipattava säiliö, tilavuus 20 m3, hydraulisesti avattava ja lukittava säiliöpääty ja suodatusjärjestelmä. Äänieristetty voimayksikkö jossa dieselmoottori ja ruuvikompressori. Kompressorin työpaine 1,3 bar ( max. 2 bar ) maksimialipainen 95 % tyhjö. Itsetukeva rakenne ja on liikuteltavissa kaikilla sopivilla vetolaitteilla varustetuilla ajoneuvoilla. Lyhyt, pituus n mm Melutaso mitattu alle n. 75 db (A) Kokonaispaino 44 t, kuorma n. 24 t ( huomioitava maakohtaiset säädökset ) Matala polttoaineenkulutus Nyt lisänä 600 l ruostumaton polttoainesäiliöosasto säiliön etuosassa Vortex Max Loader yhdistää tehokkaan pneumaattisen lastaamisen ja purkamisen kuiville aineille sekä mahdollistaa suuren hyötykuorman. Säiliö täytetään imemällä ja tyhjennetään kippaamalla tai puhaltamalla. Säiliön bruttotilavuus on 22 m3. Laitteen tyhjäpaino n. 13,5 t. Vaatimuksemme suunnittelussa olivat : Matalampi melutaso Lyhyt ja ketterä Enemmän kapasiteettia Matalammat käyttökulut Matalampi polttoaineen kulutus Yksinkertaistettu ohjausjärjestelmä aktiivisuojauksella Enemmän hyötykuormaa jakautuen 100 %:sesti akseleille Lyhyet perustelut Max Loaderille : Edullisempi investointi kuin mikään muu systeemi Kompressori sopiva 2 bar'ille Kulutus n. 17 l/h Säiliön tilavuus n. 22 m3 Huipputehokas turvasuodin Vortex Max Loader sopii kuivien ja kosteiden aineiden imemiseen ja puhaltamiseen, kuten : Kivet Hiekka Sementti Lentotuhka Kalkkikivi

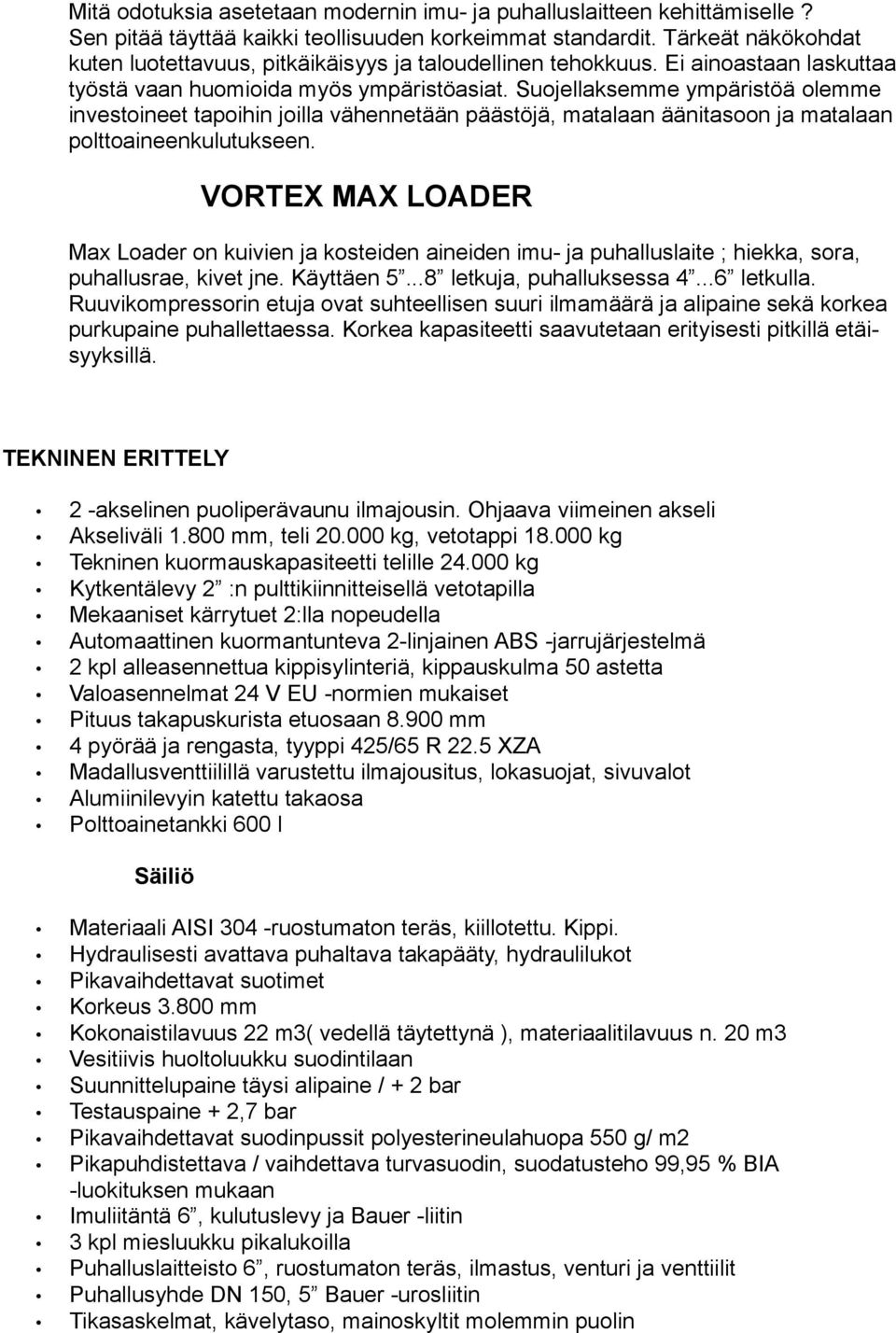

4 Mitä odotuksia asetetaan modernin imu- ja puhalluslaitteen kehittämiselle? Sen pitää täyttää kaikki teollisuuden korkeimmat standardit. Tärkeät näkökohdat kuten luotettavuus, pitkäikäisyys ja taloudellinen tehokkuus. Ei ainoastaan laskuttaa työstä vaan huomioida myös ympäristöasiat. Suojellaksemme ympäristöä olemme investoineet tapoihin joilla vähennetään päästöjä, matalaan äänitasoon ja matalaan polttoaineenkulutukseen. VORTEX MAX LOADER Max Loader on kuivien ja kosteiden aineiden imu- ja puhalluslaite ; hiekka, sora, puhallusrae, kivet jne. Käyttäen letkuja, puhalluksessa letkulla. Ruuvikompressorin etuja ovat suhteellisen suuri ilmamäärä ja alipaine sekä korkea purkupaine puhallettaessa. Korkea kapasiteetti saavutetaan erityisesti pitkillä etäisyyksillä. TEKNINEN ERITTELY 2 -akselinen puoliperävaunu ilmajousin. Ohjaava viimeinen akseli Akseliväli mm, teli kg, vetotappi kg Tekninen kuormauskapasiteetti telille kg Kytkentälevy 2 :n pulttikiinnitteisellä vetotapilla Mekaaniset kärrytuet 2:lla nopeudella Automaattinen kuormantunteva 2-linjainen ABS -jarrujärjestelmä 2 kpl alleasennettua kippisylinteriä, kippauskulma 50 astetta Valoasennelmat 24 V EU -normien mukaiset Pituus takapuskurista etuosaan mm 4 pyörää ja rengasta, tyyppi 425/65 R 22.5 XZA Madallusventtiilillä varustettu ilmajousitus, lokasuojat, sivuvalot Alumiinilevyin katettu takaosa Polttoainetankki 600 l Säiliö Materiaali AISI 304 -ruostumaton teräs, kiillotettu. Kippi. Hydraulisesti avattava puhaltava takapääty, hydraulilukot Pikavaihdettavat suotimet Korkeus mm Kokonaistilavuus 22 m3( vedellä täytettynä ), materiaalitilavuus n. 20 m3 Vesitiivis huoltoluukku suodintilaan Suunnittelupaine täysi alipaine / + 2 bar Testauspaine + 2,7 bar Pikavaihdettavat suodinpussit polyesterineulahuopa 550 g/ m2 Pikapuhdistettava / vaihdettava turvasuodin, suodatusteho 99,95 % BIA -luokituksen mukaan Imuliitäntä 6, kulutuslevy ja Bauer -liitin 3 kpl miesluukku pikalukoilla Puhalluslaitteisto 6, ruostumaton teräs, ilmastus, venturi ja venttiilit Puhallusyhde DN 150, 5 Bauer -urosliitin Tikasaskelmat, kävelytaso, mainoskyltit molemmin puolin
