Sisäilmamittausraportti Nallelan päiväkoti Virrat

Transkriptio

1

2 2 (8) Sisällys 1 Yleistiedot Tutkimusajankohdat ja tutkijat Yleistiedot, toimeksianto ja mittauksien tavoitteet Käytettävissä oleva lähtötieto / aikaisemmat tutkimukset Tutkimusvälineet Viitearvot Sisäilmamittaukset Yleisolosuhteet mittaushetkellä Sisäilman mikrobipitoisuus Mittaustulokset Yhteenveto... 6 LIITTEET Paikannuspiirustus Mikrobioni Oy, analyysivastaus

3 3 (8) 1 Yleistiedot Kohde Otsolankatu Tilaaja Virtain kaupunki Tilapalvelut, Hannu Heikkilä Virtaintie Tutkimusajankohdat ja tutkijat sisäilman näytteenotto Pasi Kukkonen, asiantuntija 1.2 Yleistiedot, toimeksianto ja mittauksien tavoitteet Virtain kaupungin tilapalvelujen toimeksiannosta Nallelan päiväkodilla suoritettiin sisäilmamittauksia yhteensä kahdesta eri tilasta. Tiloista mitattiin sisäilman mikrobipitoisuuksia Andersen 6-vaihekeräimellä. Tilat eivät olleet käytössä näytteenotto hetkellä, tilat olivat tyhjillään. Tilojen toiminnasta ja siivouksesta oli ohjeistettu ennen näytteenottoa. Tiloissa ei ole siivottu vuorokauteen ennen mittauksia. Ilmanvaihto oli näytteenottohetkellä normaalitoiminnassa. Sisäilman mikrobimäärityksillä haluttiin selvittää mikrobiperäisten epäpuhtauksien mahdollista esiintymistä sisäilmassa ja/tai niiden kulkeutumista tiloihin. 1.3 Käytettävissä oleva lähtötieto / aikaisemmat tutkimukset 1.4 Tutkimusvälineet - Suhteellista kosteutta, lämpötilaa ja tilojen paine-eroja mitattiin TSI velocicalc-mittarilla. Andersen 6-vaihekeräin ja näytteenottovälineistö.

4 4 (8) 1.5 Viitearvot Sisäilman mikrobipitoisuus Kivirakenteisissa kouluissa sisäilman sieni-itiöpitoisuudet ovat yleensä pienempiä kuin asuntojen sisäilman pitoisuudet ja yleensä alle 50 pmy/m³ (Meklin ym. 2008). Yksittäisten, 1-2 näytteen suurempi pitoisuus voi viitata kyseisessä tilassa olevaan poikkeukselliseen mikrobilähteeseen ja vaurioon tai muuhun ns. normaalilähteeseen. Vauriotiloissa talviaikaiset pitoisuudet ovat usein pmy/m³. Kun rakennuksessa otetaan useita näytteitä, vauriottomien rakennusten näytteiden sienien (homeet ja hiivat) mediaanipitoisuus on alle 12 pmy/m³ ja näytteistä saadaan useita tuloksia, joissa pitoisuudet ovat alle menetelmän määritysrajan. Vaurioituneissa koulurakennuksissa sienien mediaanipitoisuus on yleensä yli 20 cfu/m³ (Meklin ym. 2008). Bakteeripitoisuus yli 4500 pmy/m³ viittaa tilan käyttöön nähden riittämättömään ilmanvaihtoon. Tuloksia tarkasteltaessa mikrobipitoisuustasojen ohella kiinnitetään huomiota myös lajistoon. Ns. kosteusvaurioon viittaavia mikrobeja voi esiintyä pieninä pitoisuuksina tavanomaisestikin huoneilmassa. Sädesienet huomioidaan kosteusvaurioindikaattoreina. Mikrobihaittaa ei voida todentaa yksinomaan ilmanäytteiden perusteella. Sisäilman yleisolosuhteiden mittaukset Huoneilman painesuhteiden hetkellisiä mittauksia tehtiin TSI mittalaitteen avulla. Koneellisen tulo- ja poistoilmanvaihtojärjestelmissä tavoitteellisena suositeltavana sisäilman paine-ero on -0-2 Pa (lievästi alipaineinen) ulkoilmaan nähden (asumisterveysopas 2009). Suomen rakentamismääräyskokoelman D2 mukaisesti sisätilojen alipaine ei saa kuitenkaan yleensä suurempi kuin 30 Pa. Sääolosuhteet vaikuttavat paine-eromittauksiin (mm. puuskittainen tuuli). Huoneilman kosteus (vesihöyryn määrä) ei saa nousta pitkäkestoisesti niin suureksi, että se aiheuttaa rakenteissa, laitteissa taikka niiden pinnoilla mikrobikasvun riskiä. Huoneilman suhteellinen kosteuden suosituksena on aiemmin ollut %. Huoneilman lämpötilan tavoitearvo on C. Lämmityskaudella huoneilman lämpötilan tavoitearvo on C. (Sisäilmastoluokitus 2008 (RT ) ohjetta soveltaen sisäilmaluokassa S3, operatiivisen lämpötilan tavoitearvot). Asumisterveysasetuksen soveltamisohjeen mukaisesti huoneilman lämpötila lämmityskauden ulkopuolella (lasten päivähoitopaikat, oppilaitokset ja muut vastaavat tilat) tulisi olla C välillä.

5 5 (8) 2 Sisäilmamittaukset 2.1 Yleisolosuhteet mittaushetkellä Tiloissa ei havaittu mittaushetkellä poikkeavia hajuja. Sisäilman lämpötila oli hieman ohjearvoja alhaisempi, tilojen sisäilmankosteus olivat normaalilla tasolla. Sisäilman yleisolosuhteet mittaushetkellä: - sisäilman lämpötila (T) = C - sisäilman suhteellinen kosteus (RH) = % Huoneilman paine-eroa ulkoilmaan nähden (Pa) mitattiin hetkittäisellä mittauksella TSI mittalaitteen avulla. Painesuhdemittaukset tehtiin tilojen normaalia käyttöä vastaavissa sää- ja käyttöolosuhteissa. Sisä- ja ulkoilman välisen painesuhteen mittaus tehdään tuuletusikkunat suljettuna. Hetkellisessä mittauksessa tilojen paine-ero ulkoilmaan nähden oli suositeltuja arvoja suurempia. Tila 04 paine-ero ulkoilmaan nähden oli Pa. Tila 024 paine-ero ulkoilmaan nähden oli Pa. Näytteenotto hetkellä ulkona oli tuulinen sää, tämä vaikuttaa paine-eromittauksien tuloksiin. 2.2 Sisäilman mikrobipitoisuus Ilmanäytteet otettiin Andersen 6-vaiheimpaktorilla asumisterveysasetuksen soveltamisohjeen (Valvira ohje 8/2016) ja laboratorion ohjeiden mukaisesti. Näytteenottoaika oli 15 minuuttia ja määritysraja on 2 pmy/m 3. Näytteet kerättiin M2-, DG18- ja THG-alustoille ja ne analysoitiin Mikrobioni Oy:n laboratoriossa Kuopiossa. Mitattavien tilojen väliovet olivat kiinni ennen näytteenottoa.

6 6 (8) Mittaustulokset Taulukko 1. Sisäilman mikropitoisuuksien tulokset. Tarkemmin mittaustulokset on esitetty liitteenä 2 olevassa analyysivastauksessa (Mikrobioni IA ). Tila Tulosyhteenveto , Tila 04 Vahva viite mikrobilähteestä rakennuksessa suuri homepitoisuus, indikaattorimikrobeita. Pieni bakteeripitoisuus 2, Tila 024 Vahva viite mikrobilähteestä rakennuksessa suuri homepitoisuus, indikaattorimikrobeita. Pieni bakteeripitoisuus 3 Yhteenveto Nallelan päiväkodilla suoritettiin sisäilmamittauksia tilojen mikrobipitoisuuksien selvittämiseksi kahdesta eri tilassa. Mittauksen tavoitteena oli selvittää tilojen sisäilman laatua päiväkodin tiloissa. Päiväkodin tilat eivät olleet käytössä näytteenotto hetkellä, vaan ne olivat tyhjillään. Sisäilmanäytteiden perusteella molemmissa mitatuissa tiloissa (04 ja 024) havaittiin poikkeava tulos. Tiloista otetuissa näytteissä havaittiin poikkeava mikrobien kokonaispitoisuus ja näytteissä esiintyi kosteusvaurioon indikoivia mikrobeja. Näyteanalyysien perusteella tiloissa on vahva viite mikrobilähteestä. Mittauksien yhteydessä havaittiin tilojen painesuhteiden olevan voimakkaasti alipaineisia, joka lisää vuotoilmavirtauksien ja niiden mukana kulkeutuvien epäpuhtauksien esiintymisen riskiä tilojen sisäilmassa. Tilan 024 sisäilman lämpötila ja kosteus olivat vuoden aikaan nähden normaalilla tasolla. Tilassa 04 sisäilmankosteus oli vuoden aikaan nähden normaalilla tasolla, mutta lämpötila oli suositeltuja arvoja hieman alempi. Tilojen 04 ja 024 mahdollisia mikrobilähteitä suositellaan lisäselvitettävän mm. rakenneteknisillä kuntotutkimuksilla. Lisäksi suositellaan ilmanvaihdon säätöjen tarkistusta ja säätöä. Sisäilmatalo Kärki Oy Kuopiossa Pasi Kukkonen asiantuntija Minna Laurinen rakennusterveysasiantuntija

7 7 (8) Jakelu Annaleena Rytkönen, Virtain Kaupunki Sisäilmatalo Kärki Oy Viitteet Asumisterveysasetuksen (545/2015) soveltamisohje 2016, Valvira Asumisterveysopas, STM (2009) Liitteet Paikannuspiirustus Mikrobioni Oy, analyysivastaus IA

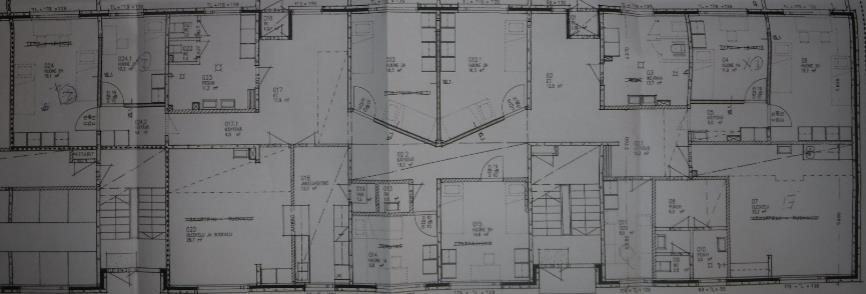

8 8 (8) Paikannuspiirros, Tila 024, näyte 2 Tila 04, näyte 1

9 raportti IA Pasi Kukkonen Sisäilmatalo Kärki Oy Rekkatie Joensuu TULOSRAPORTTI KOHDE:, NÄYTTEET: Ilmanäytteet on ottanut Pasi Kukkonen, Sisäilmatalo Kärki Oy, Näytteet on vastaanotettu laboratorioon ANALYYSIT: Näytteet otettiin Andersen 6-vaihekeräimellä käyttäen mallasuute- (M2) ja dikloran-glyseroli-18 (DG18)-alustoja homeille ja tryptoni-hiivauute-glukoosi-alustaa (THG) bakteereille. Elatusalustoja pidettiin +25 C:ssa 7 vuorokautta mesofiilisten sienien (homeet ja hiivat) ja kokonaisbakteeripitoisuuksien määrittämiseksi ja yhteensä 14 vuorokautta sädesienien määrittämiseksi (Asumisterveysasetuksen soveltamisohje, osa IV). Homeet tunnistettiin mikroskopoimalla suku- tai lajitasolle. TULOKSEN TULKINTA: Koulurakennuksista otettujen ilmanäytteiden tulkintaohjeet koskevat vain kivirakenteisia kouluja. Ilmanäytteitä ei suositella käytettäväksi puurakenteisen koulun mikrobivaurion toteamiseen (Meklin ym. 2008). Kivirakenteisissa kouluissa sisäilman sieni-itiöpitoisuudet ovat yleensä pienempiä kuin asuntojen sisäilman pitoisuudet ja yleensä alle 50 pmy/m³ (Meklin ym. 2008). Yksittäisten, 1-2 näytteen suurempi pitoisuus voi viitata kyseisessä tilassa olevaan poikkeukselliseen mikrobilähteeseen ja vaurioon tai muuhun ns. normaalilähteeseen. Vauriotiloissa talviaikaiset pitoisuudet ovat usein pmy/m³. Kun rakennuksessa otetaan useita näytteitä, vauriottomien rakennusten näytteiden sienien (homeet ja hiivat) mediaanipitoisuus on alle 12 pmy/m³ ja näytteistä saadaan useita tuloksia, joissa pitoisuudet ovat alle menetelmän määritysrajan. Vaurioituneissa koulurakennuksissa sienien mediaanipitoisuus on yleensä yli 20 cfu/m³ (Meklin ym. 2008). Bakteeripitoisuus yli pmy/m³ viittaa tilan käyttöön nähden riittämättömään ilmanvaihtoon. Tuloksia tarkasteltaessa mikrobipitoisuustasojen ohella kiinnitetään huomiota myös lajistoon. Ns. kosteusvaurioon viittaavia mikrobeja voi esiintyä pieninä pitoisuuksina tavanomaisestikin huoneilmassa. Sädesienet huomioidaan kosteusvaurioindikaattoreina. Mikrobihaittaa ei voida todentaa yksinomaan ilmanäytteiden perusteella. MÄÄRITYSRAJA: Näytteenottoaika vaikuttaa määritysrajaan. Esimerkiksi 10 minuutin näytteenottoajalla määritysraja on 4 pmy/m³ ja 15 minuutin näytteenottoajalla määritysraja on 2 pmy/m³. Mikrobioni Oy PL Kuopio Puh Sivu 1/4 Tämän analyysivastauksen osittainen julkaiseminen on sallittu vain Mikrobioni Oy:n antaman kirjallisen luvan perusteella.

10 raportti IA MITTAUSEPÄVARMUUS: Laboratorion menetelmäkohtainen mittausepävarmuus on homeille 12 % (M2-alusta) ja 11 % (DG18-alusta) sekä muille bakteereille 9 % (THG-alusta). Mittausepävarmuus on testaustulokseen liittyvä arvio, joka ilmoittaa rajat, joiden välissä todellisen arvon voidaan valitulla todennäköisyydellä katsoa olevan. Mittausepävarmuus on huomioitu tulosten tulkinnassa. YHTEENVETO TULOKSISTA: Tässä tulosraportissa esitetyt tulokset koskevat vain testattuja näytteitä. Tarkemmat analyysitulokset on esitetty raportin lopussa. Alla olevassa yhteenvetotaulukossa mikrobikasvun esiintymistä on havainnollistettu värillä/tummennuksella: ei viitettä mikrobilähteestä rakennuksessa epäily mikrobilähteestä rakennuksessa vahva viite mikrobilähteestä rakennuksessa Näyte: Tulosyhteenveto: Johtopäätös: 1, Tila 04 suuri homepitoisuus, indikaattorimikrobeita. Pieni bakteeripitoisuus (kts. lisätiedot) vahva viite mikrobilähteestä rakennuksessa 2, Tila 024 suuri homepitoisuus, indikaattorimikrobeita. Pieni bakteeripitoisuus (kts. lisätiedot) vahva viite mikrobilähteestä rakennuksessa Lisätietoja: Kohteen tulosten tulkintaan on käytetty koulurakennuksille annettuja ohjearvoja. Näytteissä havaittiin runsaasti steriilejä pesäkkeitä. On kuitenkin mahdollista, että ulkoilma ja monet tavanomaiset toiminnot (esimerkiksi liikkuminen ulkoa sisälle) ovat voineet kohottaa sisäilman mikrobipitoisuutta tai muuttaa mikrobilajistoa. Yksittäiset pesäkehavainnot indikaattorimikrobeista voivat olla tavanomaisia missä tahansa huoneilmassa. Johtopäätös mahdollisesta rakennuksessa olevasta mikrobilähteestä voidaan tehdä, jos taustalähteiden vaikutus voidaan pois sulkea. Johtopäätökset kosteus- ja mikrobivauriosta eivät voi perustua ainoastaan ilmanäytteiden tuloksiin, vaan tueksi tarvitaan aina myös rakennustekniset selvitykset. Kuopiossa, Marja Hänninen Mikrobioni Oy Mikrobioni Oy PL Kuopio Puh Sivu 2/4 Tämän analyysivastauksen osittainen julkaiseminen on sallittu vain Mikrobioni Oy:n antaman kirjallisen luvan perusteella.

11 raportti IA ANALYYSITULOKSET: Yksittäisten mikrobisukujen ja/tai lajien osuudet lasketaan osuuksina kokonaispitoisuudesta, joten alla olevassa taulukossa esitetty todellinen kokonaispitoisuus voi laskennallisista syistä poiketa hieman yksittäisten sukujen summasta. Tulokset ilmoitetaan kahden merkitsevän numeron tarkkuudella. Mikrobilähteeseen viittaavat tulokset on esitetty tummennettuna ja kosteusvaurioindikaattorimikrobit tähdellä. Lyhenteiden selitykset: pmy = pesäkkeen muodostavaa yksikköä YK = pesäkkeen ylikasvu maljalla, jolloin kysymyksessä on nopeakasvuinen mikrobi, joka leviää maljalla nopeasti peittäen muut mahdolliset pesäkkeet helposti alleen < mr = alle määritysrajan * = kosteusvaurioindikaattori Näyte: 1, Tila 04 (tutkimustunnus: IA180175) M2 DG18 THG Pitoisuus Pitoisuus Pitoisuus HOMEET JA HIIVAT (pmy/m³) (pmy/m³) BAKTEERIT (pmy/m³) Kokonaispitoisuus Kokonaispitoisuus 55 steriilit muut bakteerit 55 Cladosporium sp *sädesienet <mr Penicillium sp. 7 7 Acrodontium sp. 2 5 *Aspergillus versicolor 2 2 Aphanocladium sp. 2 *Aspergillusryhmä Restricti 2 Näyte: 2, Tila 024 (tutkimustunnus: IA180176) M2 DG18 THG Pitoisuus Pitoisuus Pitoisuus HOMEET JA HIIVAT (pmy/m³) (pmy/m³) BAKTEERIT (pmy/m³) Kokonaispitoisuus Kokonaispitoisuus 110 steriilit muut bakteerit 110 Cladosporium sp *sädesienet <mr Penicillium sp hiivat 2 *Aspergillusryhmä Restricti 2 *Eurotium sp. 2 *Engyodontium sp. 2 *Aspergillus fumigatus 2 Mikrobioni Oy PL Kuopio Puh Sivu 3/4 Tämän analyysivastauksen osittainen julkaiseminen on sallittu vain Mikrobioni Oy:n antaman kirjallisen luvan perusteella.

12 raportti IA VIITTEET: Asumisterveysasetus 545/2015. Sosiaali- ja terveysministeriön asetus asunnon ja muun oleskelutilan terveydellisistä olosuhteista sekä ulkopuolisten asiantuntijoiden pätevyysvaatimuksista. Helsingissä Asumisterveysasetuksen soveltamisohje, Osa IV Asumisterveysasetus 20. Valvira ohje 8/2016. Meklin, Putus, Hyvärinen, Haverinen-Shaughnessy, Lignell, Nevalainen. Koulurakennusten kosteus- ja homevauriot. Kansanterveyslaitoksen julkaisuja 2/2008. Mikrobioni Oy PL Kuopio Puh Sivu 4/4 Tämän analyysivastauksen osittainen julkaiseminen on sallittu vain Mikrobioni Oy:n antaman kirjallisen luvan perusteella.
