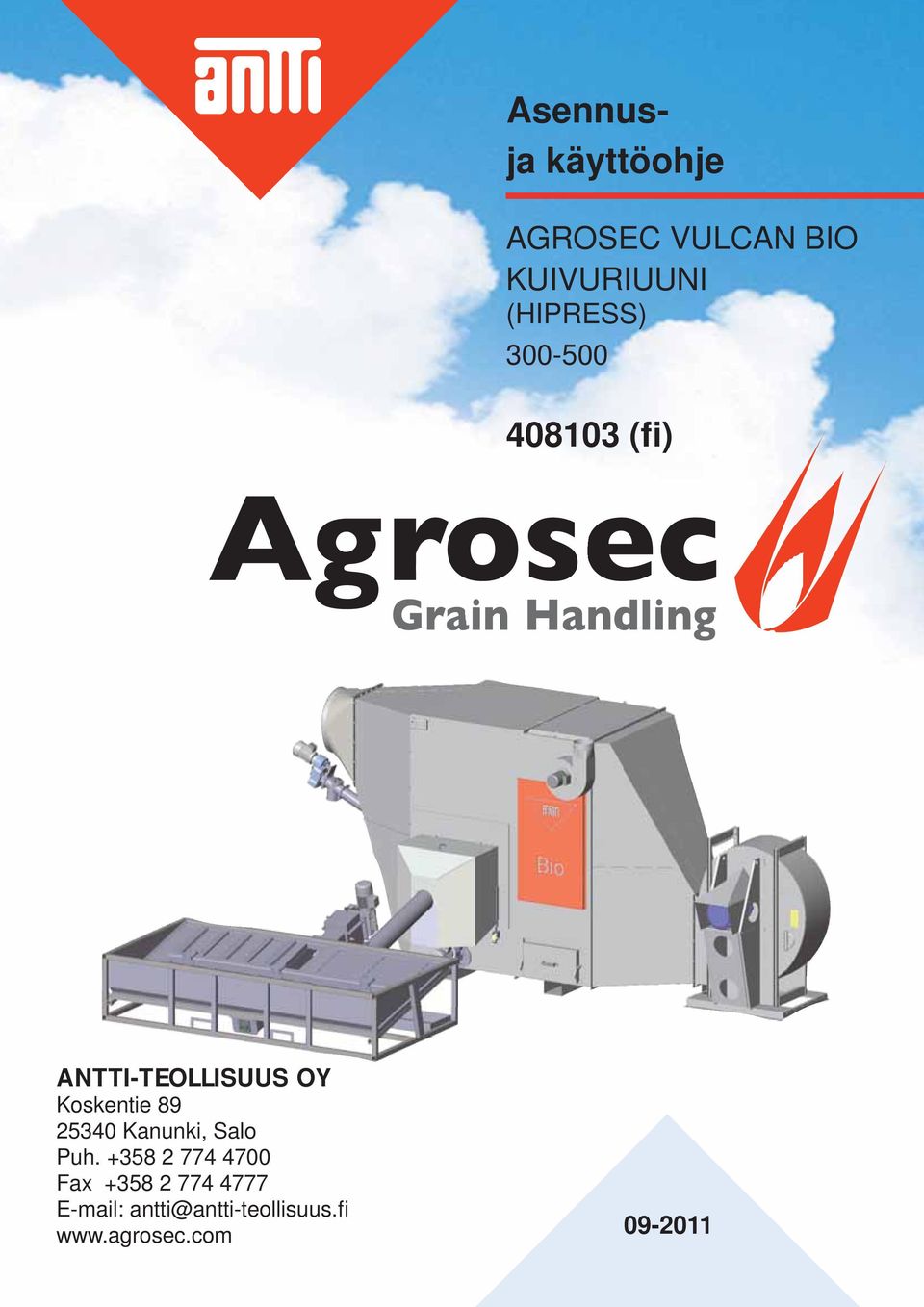

1 Asennusja käyttöohje AGROSEC VULCAN BIO KUIVURIUUNI (HIPRESS) (fi) ANTTI-TEOLLISUUS OY Koskentie Kanunki, Salo Puh Fax antti@antti-teollisuus.fi

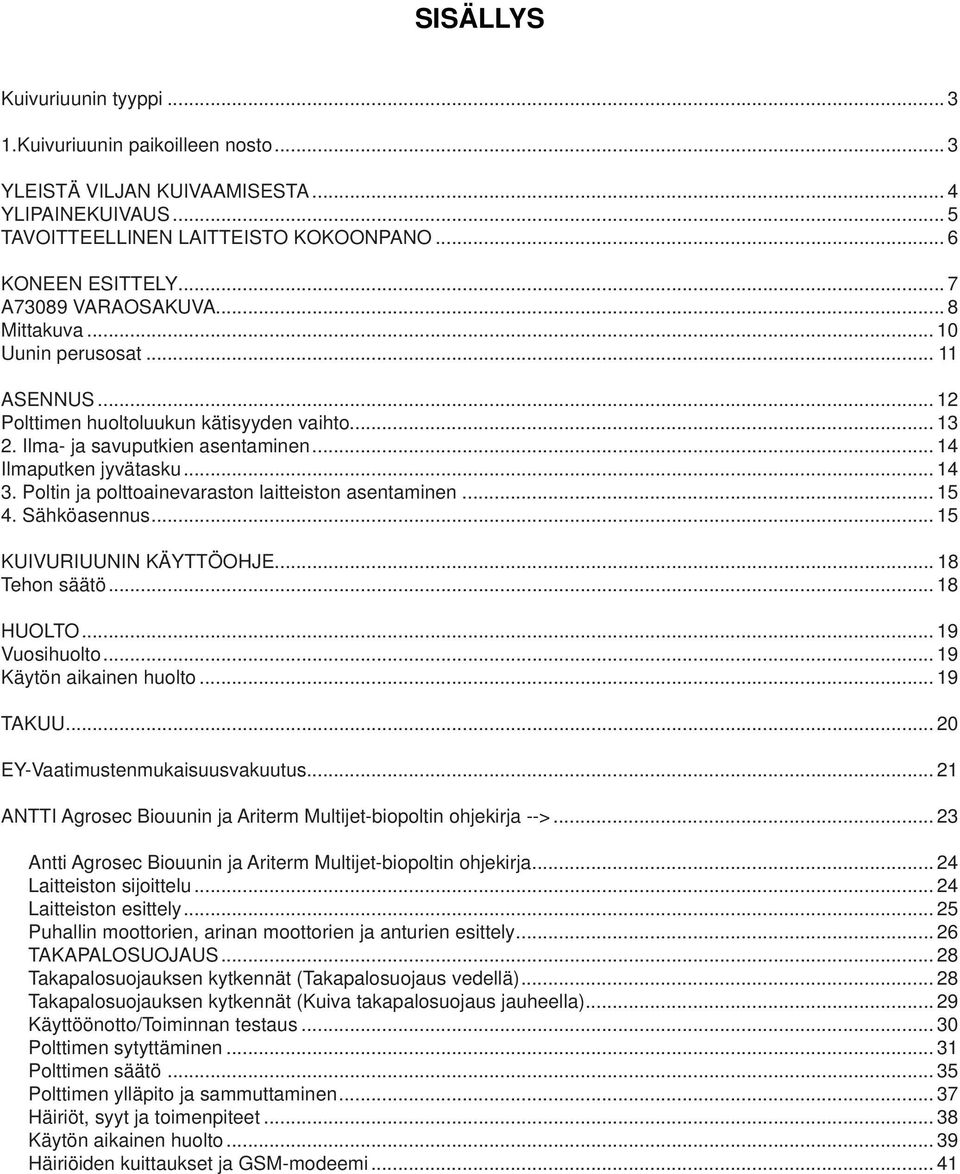

2 SISÄLLYS Kuivuriuunin tyyppi Kuivuriuunin paikoilleen nosto... 3 YLEISTÄ VILJAN KUIVAAMISESTA... 4 YLIPAINEKUIVAUS... 5 TAVOITTEELLINEN LAITTEISTO KOKOONPANO... 6 KONEEN ESITTELY... 7 A73089 VARAOSAKUVA... 8 Mittakuva Uunin perusosat ASENNUS Polttimen huoltoluukun kätisyyden vaihto Ilma- ja savuputkien asentaminen Ilmaputken jyvätasku Poltin ja polttoainevaraston laitteiston asentaminen Sähköasennus KUIVURIUUNIN KÄYTTÖOHJE Tehon säätö HUOLTO Vuosihuolto Käytön aikainen huolto TAKUU EY-Vaatimustenmukaisuusvakuutus ANTTI Agrosec Biouunin ja Ariterm Multijet-biopoltin ohjekirja --> Antti Agrosec Biouunin ja Ariterm Multijet-biopoltin ohjekirja Laitteiston sijoittelu Laitteiston esittely Puhallin moottorien, arinan moottorien ja anturien esittely TAKAPALOSUOJAUS Takapalosuojauksen kytkennät (Takapalosuojaus vedellä) Takapalosuojauksen kytkennät (Kuiva takapalosuojaus jauheella) Käyttöönotto/Toiminnan testaus Polttimen sytyttäminen Polttimen säätö Polttimen ylläpito ja sammuttaminen Häiriöt, syyt ja toimenpiteet Käytön aikainen huolto Häiriöiden kuittaukset ja GSM-modeemi... 41

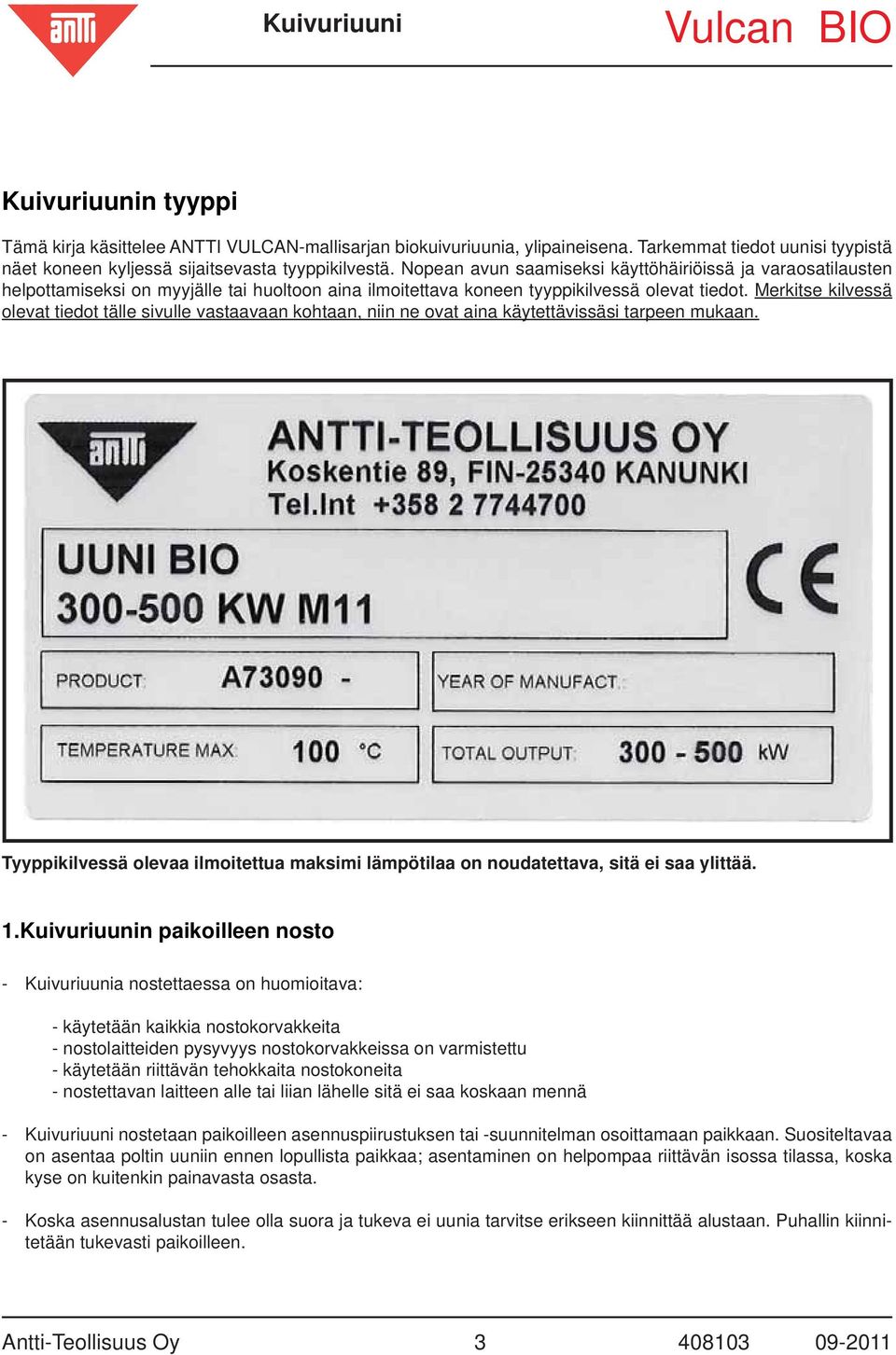

3 Kuivuriuuni Vulcan BIO Kuivuriuunin tyyppi Tämä kirja käsittelee ANTTI VULCAN-mallisarjan biokuivuriuunia, ylipaineisena. Tarkemmat tiedot uunisi tyypistä näet koneen kyljessä sijaitsevasta tyyppikilvestä. Nopean avun saamiseksi käyttöhäiriöissä ja varaosatilausten helpottamiseksi on myyjälle tai huoltoon aina ilmoitettava koneen tyyppikilvessä olevat tiedot. Merkitse kilvessä olevat tiedot tälle sivulle vastaavaan kohtaan, niin ne ovat aina käytettävissäsi tarpeen mukaan. Tyyppikilvessä olevaa ilmoitettua maksimi lämpötilaa on noudatettava, sitä ei saa ylittää. 1.Kuivuriuunin paikoilleen nosto - Kuivuriuunia nostettaessa on huomioitava: - käytetään kaikkia nostokorvakkeita - nostolaitteiden pysyvyys nostokorvakkeissa on varmistettu - käytetään riittävän tehokkaita nostokoneita - nostettavan laitteen alle tai liian lähelle sitä ei saa koskaan mennä - Kuivuriuuni nostetaan paikoilleen asennuspiirustuksen tai -suunnitelman osoittamaan paikkaan. Suositeltavaa on asentaa poltin uuniin ennen lopullista paikkaa; asentaminen on helpompaa riittävän isossa tilassa, koska kyse on kuitenkin painavasta osasta. - Koska asennusalustan tulee olla suora ja tukeva ei uunia tarvitse erikseen kiinnittää alustaan. Puhallin kiinnitetään tukevasti paikoilleen. Antti-Teollisuus Oy

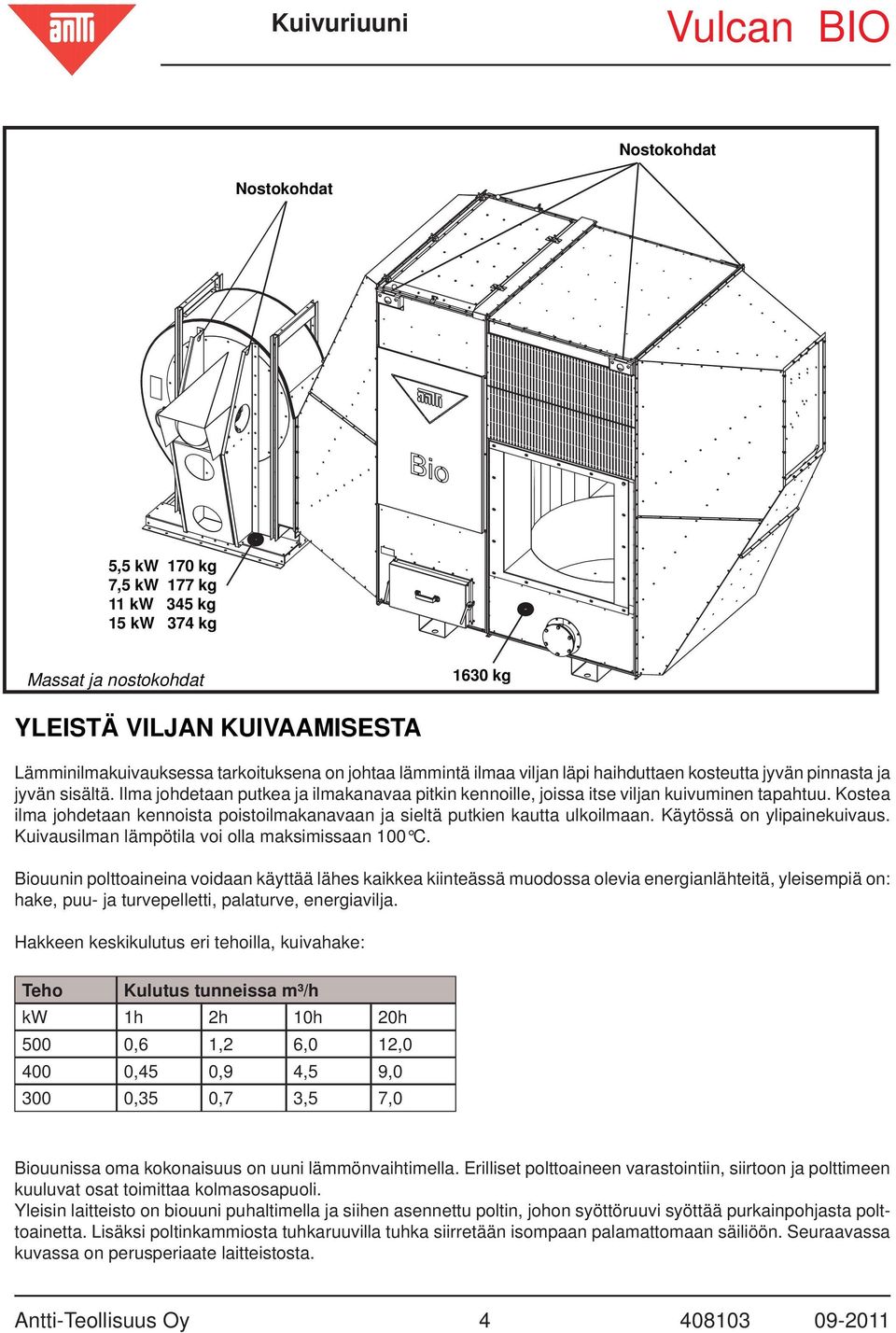

4 Kuivuriuuni Vulcan BIO Nostokohdat Nostokohdat 5,5 kw 170 kg 7,5 kw 177 kg 11 kw 345 kg 15 kw 374 kg Massat ja nostokohdat 1630 kg YLEISTÄ VILJAN KUIVAAMISESTA Lämminilmakuivauksessa tarkoituksena on johtaa lämmintä ilmaa viljan läpi haihduttaen kosteutta jyvän pinnasta ja jyvän sisältä. Ilma johdetaan putkea ja ilmakanavaa pitkin kennoille, joissa itse viljan kuivuminen tapahtuu. Kostea ilma johdetaan kennoista poistoilmakanavaan ja sieltä putkien kautta ulkoilmaan. Käytössä on ylipainekuivaus. Kuivausilman lämpötila voi olla maksimissaan 100 C. Biouunin polttoaineina voidaan käyttää lähes kaikkea kiinteässä muodossa olevia energianlähteitä, yleisempiä on: hake, puu- ja turvepelletti, palaturve, energiavilja. Hakkeen keskikulutus eri tehoilla, kuivahake: Teho Kulutus tunneissa m³/h kw 1h 2h 10h 20h 500 0,6 1,2 6,0 12, ,45 0,9 4,5 9, ,35 0,7 3,5 7,0 Biouunissa oma kokonaisuus on uuni lämmönvaihtimella. Erilliset polttoaineen varastointiin, siirtoon ja polttimeen kuuluvat osat toimittaa kolmasosapuoli. Yleisin laitteisto on biouuni puhaltimella ja siihen asennettu poltin, johon syöttöruuvi syöttää purkainpohjasta polttoainetta. Lisäksi poltinkammiosta tuhkaruuvilla tuhka siirretään isompaan palamattomaan säiliöön. Seuraavassa kuvassa on perusperiaate laitteistosta. Antti-Teollisuus Oy

5 Kuivuriuuni Vulcan BIO Bio-laitteisto Osa Nimike Nimitys Kpl 1 PURKAINPOHJA 1 2 SYÖTTÖRUUVI 1 3 POLTIN 1 4 A73316 UUNI BIO POLTINLAIPAN LÄMPÖSUOJA KW M RUUVILEVY ITSEP 6K 4,8x13 9 YLIPAINEKUIVAUS - Ylipaineuuni on tarkoitettu lämminilmakuivurin tarvitseman kuivausilman lämmittämiseen ja puhaltamiseen paineella kuivurin lävitse. Poistoilmaputki Kuivatuskenno Kuivausilmaputki Imuilmaputki Kuivuri ja ylipainebiouuni Suojaverkko Ilmamäärän säätölaite Antti-Teollisuus Oy

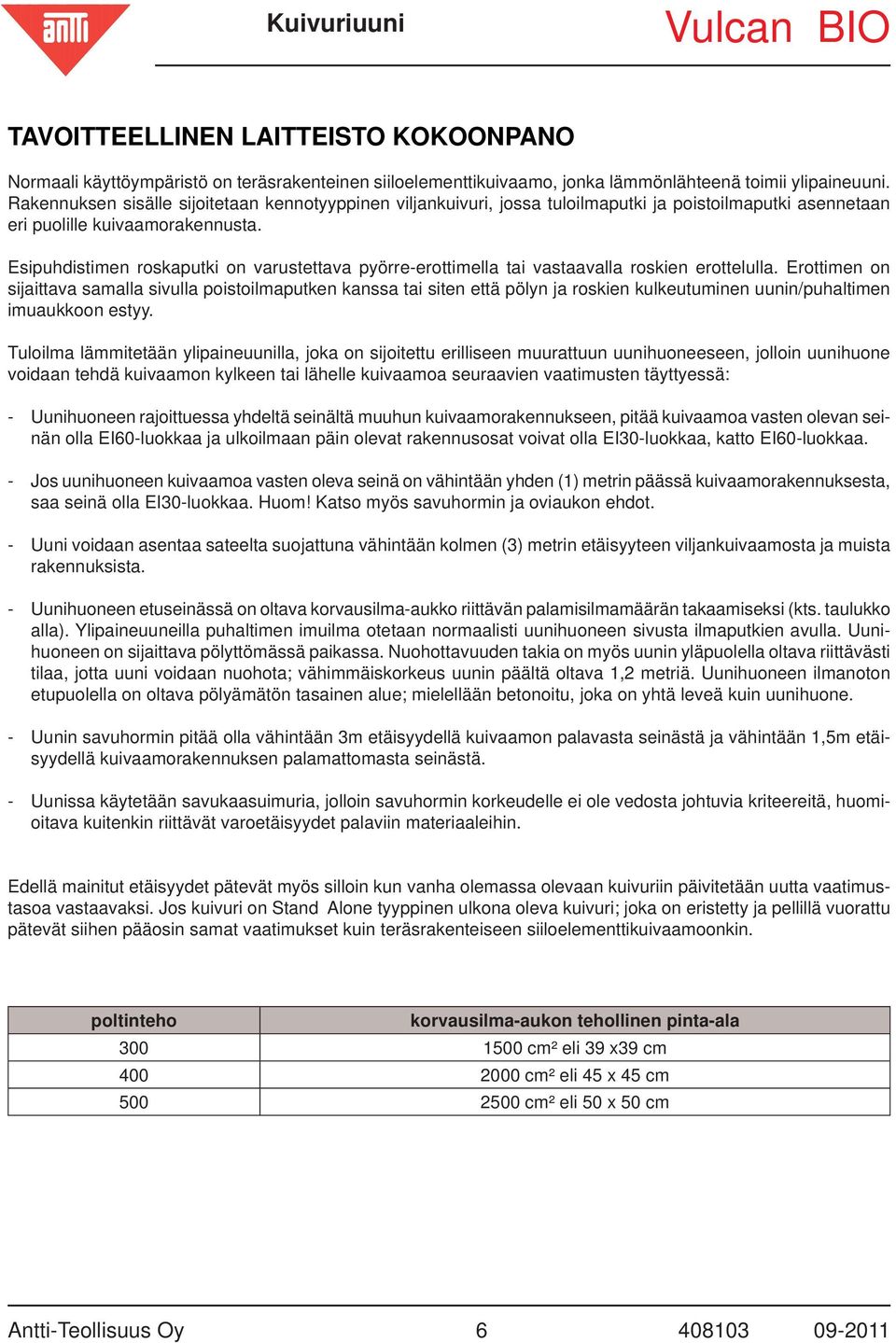

6 Kuivuriuuni Vulcan BIO TAVOITTEELLINEN LAITTEISTO KOKOONPANO Normaali käyttöympäristö on teräsrakenteinen siiloelementtikuivaamo, jonka lämmönlähteenä toimii ylipaineuuni. Rakennuksen sisälle sijoitetaan kennotyyppinen viljankuivuri, jossa tuloilmaputki ja poistoilmaputki asennetaan eri puolille kuivaamorakennusta. Esipuhdistimen roskaputki on varustettava pyörre-erottimella tai vastaavalla roskien erottelulla. Erottimen on sijaittava samalla sivulla poistoilmaputken kanssa tai siten että pölyn ja roskien kulkeutuminen uunin/puhaltimen imuaukkoon estyy. Tuloilma lämmitetään ylipaineuunilla, joka on sijoitettu erilliseen muurattuun uunihuoneeseen, jolloin uunihuone voidaan tehdä kuivaamon kylkeen tai lähelle kuivaamoa seuraavien vaatimusten täyttyessä: - Uunihuoneen rajoittuessa yhdeltä seinältä muuhun kuivaamorakennukseen, pitää kuivaamoa vasten olevan seinän olla EI60-luokkaa ja ulkoilmaan päin olevat rakennusosat voivat olla EI30-luokkaa, katto EI60-luokkaa. - Jos uunihuoneen kuivaamoa vasten oleva seinä on vähintään yhden (1) metrin päässä kuivaamorakennuksesta, saa seinä olla EI30-luokkaa. Huom! Katso myös savuhormin ja oviaukon ehdot. - Uuni voidaan asentaa sateelta suojattuna vähintään kolmen (3) metrin etäisyyteen viljankuivaamosta ja muista rakennuksista. - Uunihuoneen etuseinässä on oltava korvausilma-aukko riittävän palamisilmamäärän takaamiseksi (kts. taulukko alla). Ylipaineuuneilla puhaltimen imuilma otetaan normaalisti uunihuoneen sivusta ilmaputkien avulla. Uunihuoneen on sijaittava pölyttömässä paikassa. Nuohottavuuden takia on myös uunin yläpuolella oltava riittävästi tilaa, jotta uuni voidaan nuohota; vähimmäiskorkeus uunin päältä oltava 1,2 metriä. Uunihuoneen ilmanoton etupuolella on oltava pölyämätön tasainen alue; mielellään betonoitu, joka on yhtä leveä kuin uunihuone. - Uunin savuhormin pitää olla vähintään 3m etäisyydellä kuivaamon palavasta seinästä ja vähintään 1,5m etäisyydellä kuivaamorakennuksen palamattomasta seinästä. - Uunissa käytetään savukaasuimuria, jolloin savuhormin korkeudelle ei ole vedosta johtuvia kriteereitä, huomioitava kuitenkin riittävät varoetäisyydet palaviin materiaaleihin. Edellä mainitut etäisyydet pätevät myös silloin kun vanha olemassa olevaan kuivuriin päivitetään uutta vaatimustasoa vastaavaksi. Jos kuivuri on Stand Alone tyyppinen ulkona oleva kuivuri; joka on eristetty ja pellillä vuorattu pätevät siihen pääosin samat vaatimukset kuin teräsrakenteiseen siiloelementtikuivaamoonkin. poltinteho korvausilma-aukon tehollinen pinta-ala cm² eli 39 x39 cm cm² eli 45 x 45 cm cm² eli 50 x 50 cm Antti-Teollisuus Oy

7 Kuivuriuuni Vulcan BIO KONEEN ESITTELY Uuni toimitetaan useammassa osassa, uunin keskiosa puhallin- ja poistokartioilla sekä polttimen huoltoluukulla. Erillisinä osat ovat: - puhallin varusteineen, - poltinlaipan lämpösuoja, - savukaasuimurisekä tarvittavat asennustarvikkeet. - poltinsovitelevy; riippuen poltin toimittajasta. Lisäksi on kiinnitettävä ilmaputki/putket. Sähköasentajan on tehtävä sähkökytkennät viljankuivurin ohjauskeskukseen. Tarvitaan myös polttoainevarasto ja syöttöruuvi/t polttimelle, sisältäen takapalosuojat. NORMAALI VASEN Puhaltimien kätisyydet Agrosec Bio hipress Antti-Teollisuus Oy

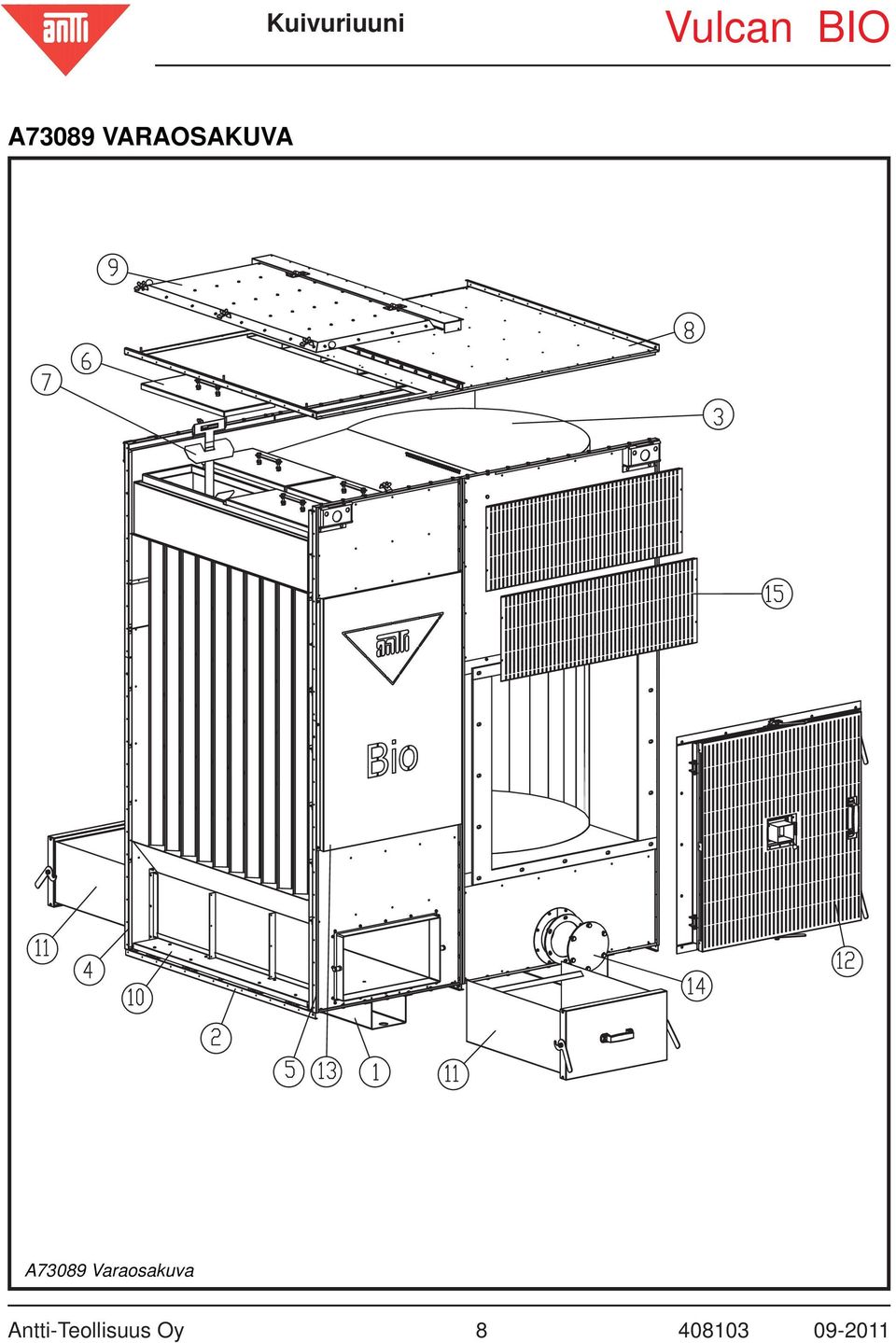

8 Kuivuriuuni Vulcan BIO A73089 VARAOSAKUVA A73089 Varaosakuva Antti-Teollisuus Oy

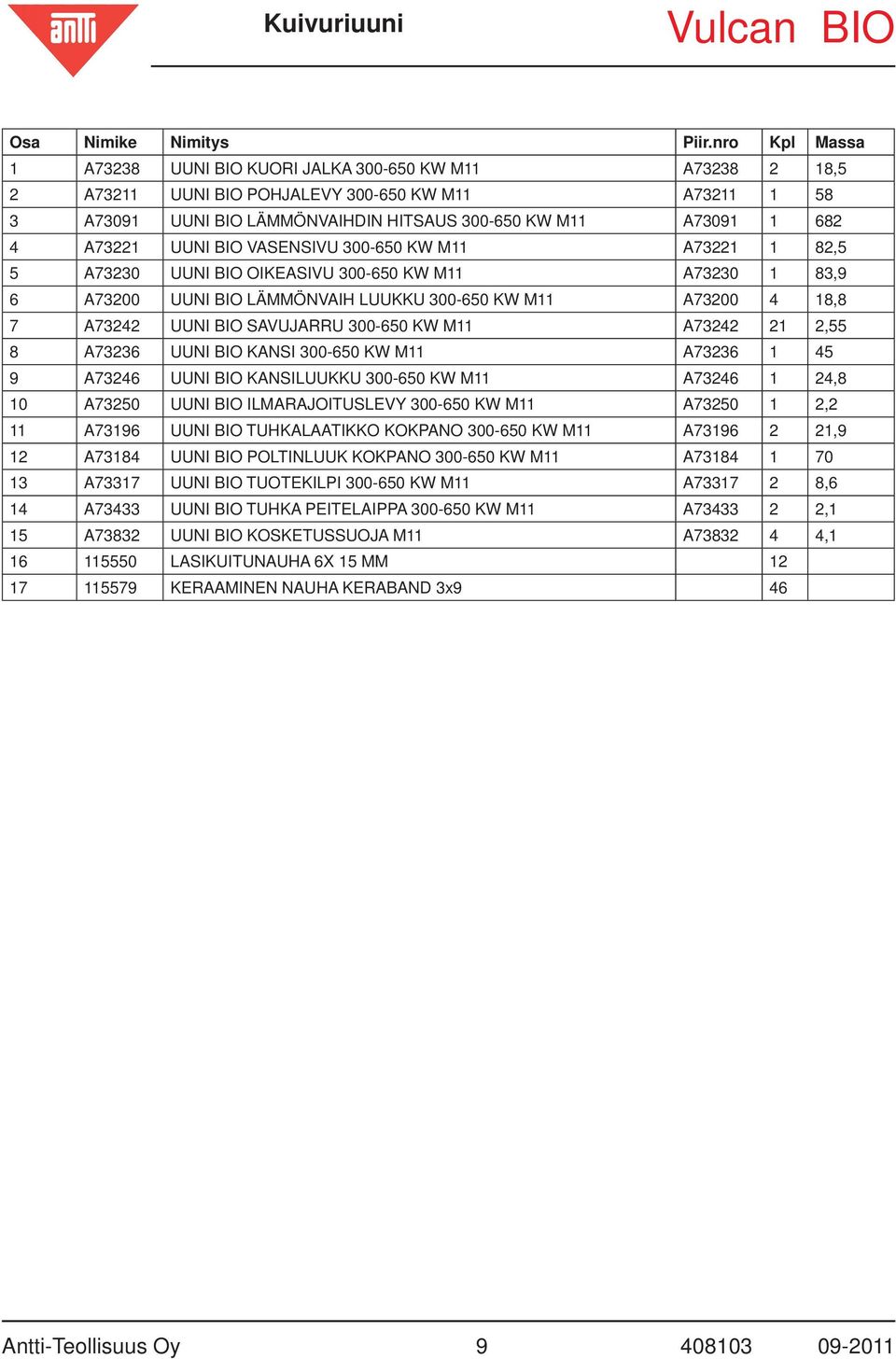

9 Kuivuriuuni Vulcan BIO Osa Nimike Nimitys Piir.nro Kpl Massa 1 A73238 UUNI BIO KUORI JALKA KW M11 A ,5 2 A73211 UUNI BIO POHJALEVY KW M11 A A73091 UUNI BIO LÄMMÖNVAIHDIN HITSAUS KW M11 A A73221 UUNI BIO VASENSIVU KW M11 A ,5 5 A73230 UUNI BIO OIKEASIVU KW M11 A ,9 6 A73200 UUNI BIO LÄMMÖNVAIH LUUKKU KW M11 A ,8 7 A73242 UUNI BIO SAVUJARRU KW M11 A ,55 8 A73236 UUNI BIO KANSI KW M11 A A73246 UUNI BIO KANSILUUKKU KW M11 A ,8 10 A73250 UUNI BIO ILMARAJOITUSLEVY KW M11 A ,2 11 A73196 UUNI BIO TUHKALAATIKKO KOKPANO KW M11 A ,9 12 A73184 UUNI BIO POLTINLUUK KOKPANO KW M11 A A73317 UUNI BIO TUOTEKILPI KW M11 A ,6 14 A73433 UUNI BIO TUHKA PEITELAIPPA KW M11 A ,1 15 A73832 UUNI BIO KOSKETUSSUOJA M11 A , LASIKUITUNAUHA 6X 15 MM KERAAMINEN NAUHA KERABAND 3x9 46 Antti-Teollisuus Oy

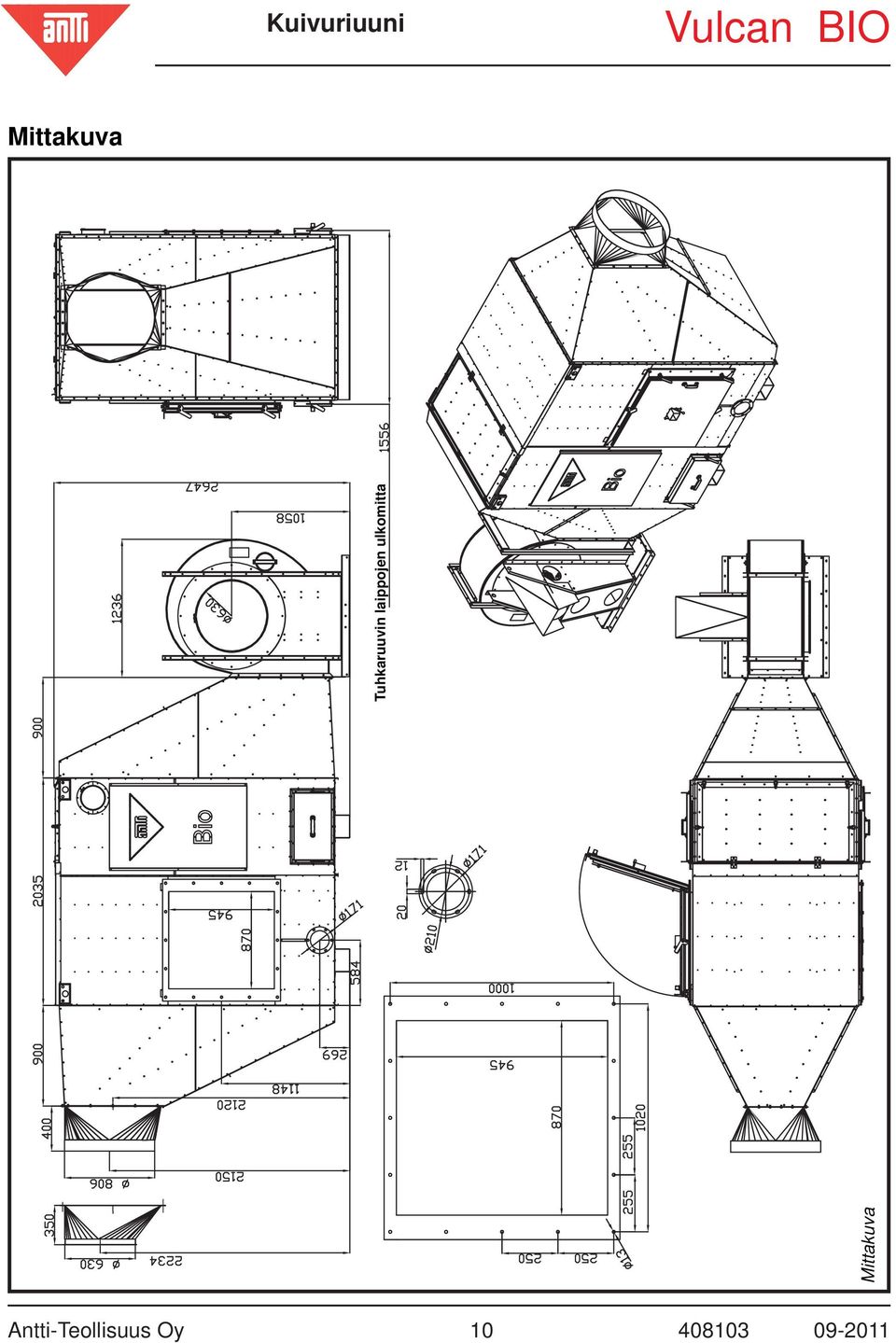

10 Kuivuriuuni Vulcan BIO Mittakuva Mittakuva Tuhkaruuvin laippojen ulkomitta Antti-Teollisuus Oy

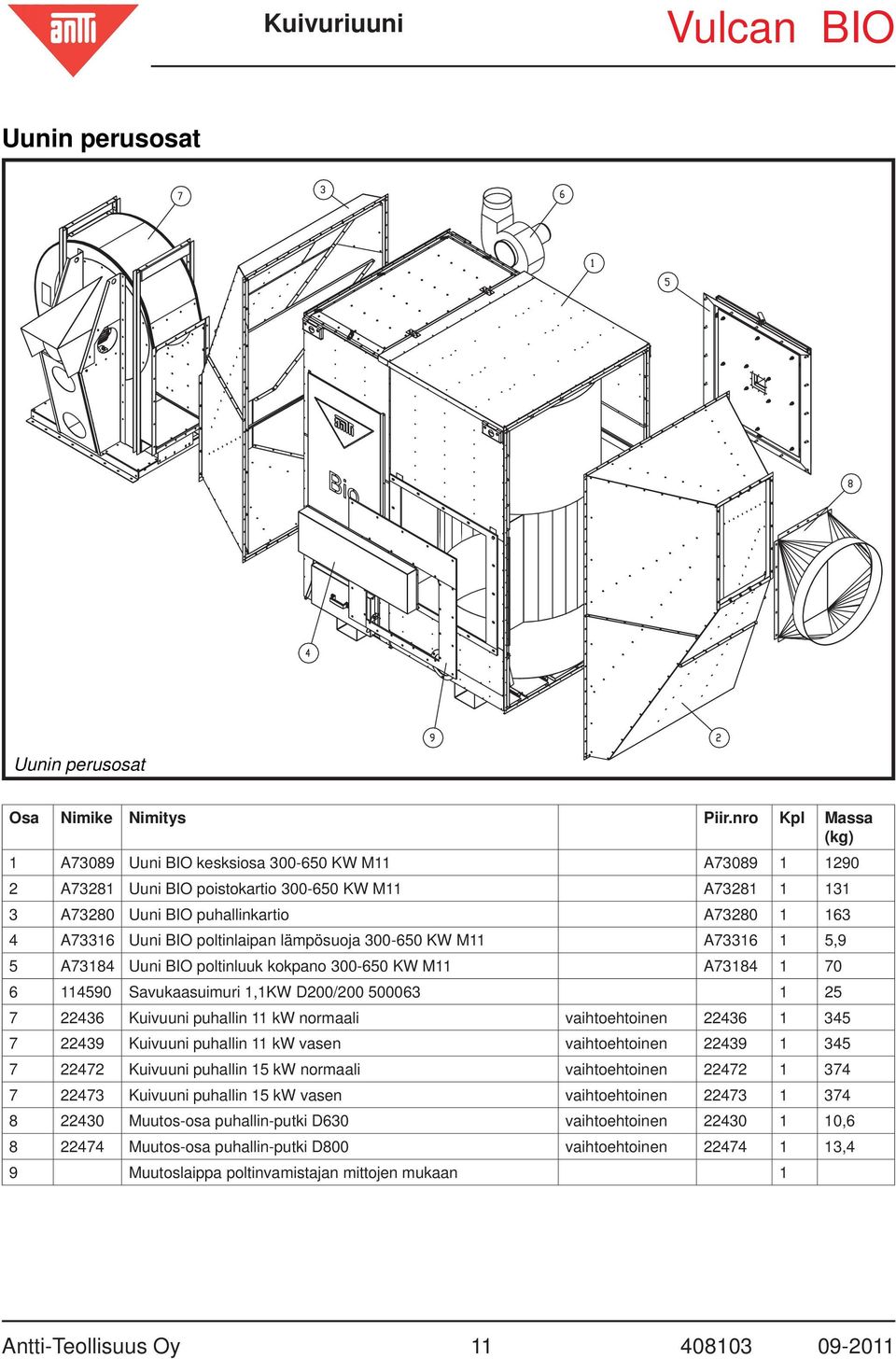

11 Kuivuriuuni Vulcan BIO Uunin perusosat Uunin perusosat Osa Nimike Nimitys Piir.nro Kpl Massa (kg) 1 A73089 Uuni BIO kesksiosa KW M11 A A73281 Uuni BIO poistokartio KW M11 A A73280 Uuni BIO puhallinkartio A A73316 Uuni BIO poltinlaipan lämpösuoja KW M11 A ,9 5 A73184 Uuni BIO poltinluuk kokpano KW M11 A Savukaasuimuri 1,1KW D200/ Kuivuuni puhallin 11 kw normaali vaihtoehtoinen Kuivuuni puhallin 11 kw vasen vaihtoehtoinen Kuivuuni puhallin 15 kw normaali vaihtoehtoinen Kuivuuni puhallin 15 kw vasen vaihtoehtoinen Muutos-osa puhallin-putki D630 vaihtoehtoinen , Muutos-osa puhallin-putki D800 vaihtoehtoinen ,4 9 Muutoslaippa poltinvamistajan mittojen mukaan 1 Antti-Teollisuus Oy

12 Kuivuriuuni Vulcan BIO ASENNUS Kuivuriuunin asentaminen edellyttää ao. oikeudet omaavan ammattitaitoisen sähköasentajan ja poltinasentajan käyttöä sekä kuivurikoneiden ja polttoainelaitteistojen asennusta tuntevaa henkilöä. HUOM! ROSKIEN JOUTUMINEN UUNIN IMUILMAAN AIHEUTTAA TULIPALOVAARAN! UUNIN ON SIJAITTAVA SELLAISESSA PAIKASSA, ETTÄ ROSKIEN KULKEUTUMINEN UUNIIN ESTYY. Antti-Teollisuus Oy

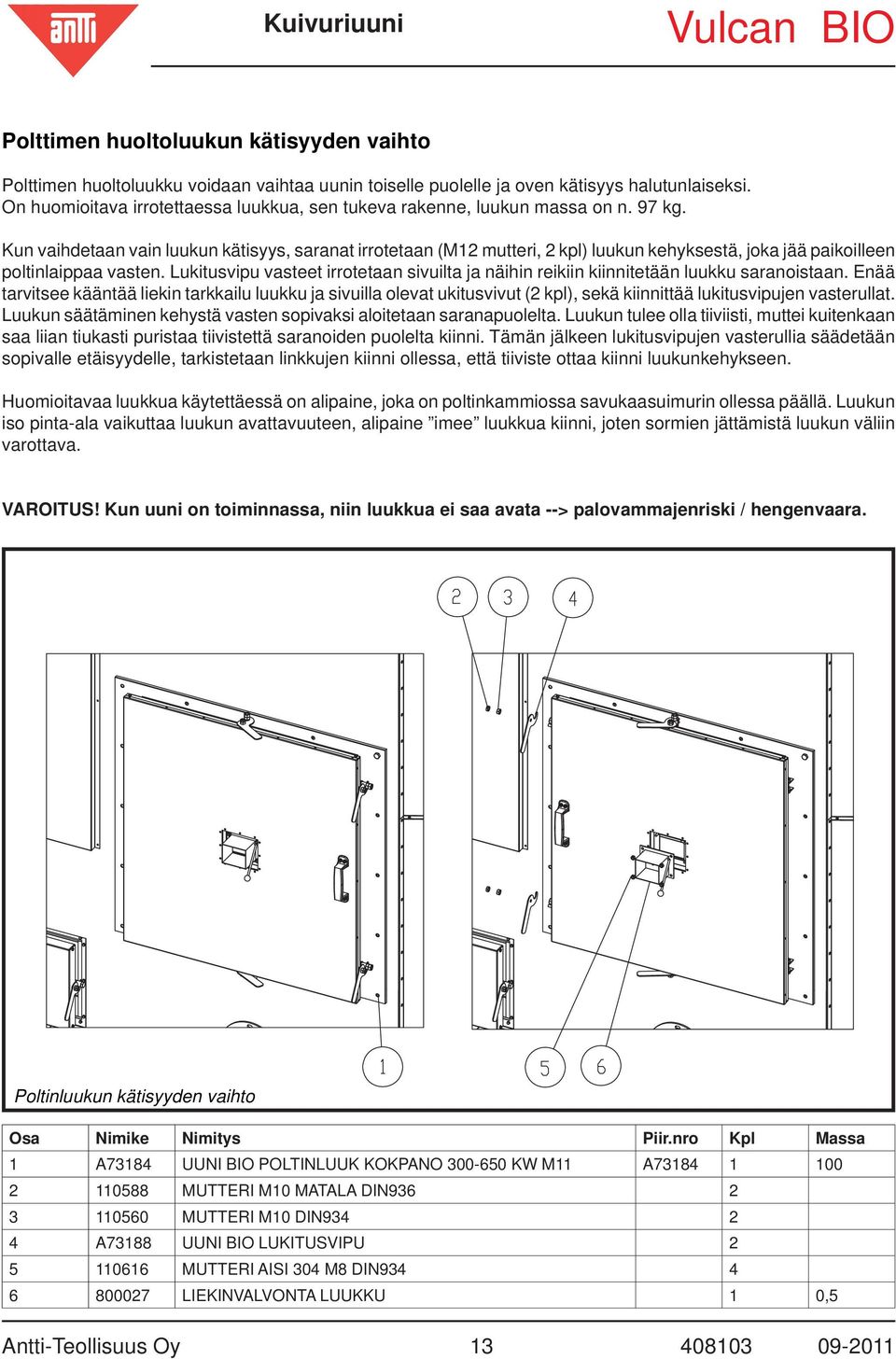

13 Kuivuriuuni Vulcan BIO Polttimen huoltoluukun kätisyyden vaihto Polttimen huoltoluukku voidaan vaihtaa uunin toiselle puolelle ja oven kätisyys halutunlaiseksi. On huomioitava irrotettaessa luukkua, sen tukeva rakenne, luukun massa on n. 97 kg. Kun vaihdetaan vain luukun kätisyys, saranat irrotetaan (M12 mutteri, 2 kpl) luukun kehyksestä, joka jää paikoilleen poltinlaippaa vasten. Lukitusvipu vasteet irrotetaan sivuilta ja näihin reikiin kiinnitetään luukku saranoistaan. Enää tarvitsee kääntää liekin tarkkailu luukku ja sivuilla olevat ukitusvivut (2 kpl), sekä kiinnittää lukitusvipujen vasterullat. Luukun säätäminen kehystä vasten sopivaksi aloitetaan saranapuolelta. Luukun tulee olla tiiviisti, muttei kuitenkaan saa liian tiukasti puristaa tiivistettä saranoiden puolelta kiinni. Tämän jälkeen lukitusvipujen vasterullia säädetään sopivalle etäisyydelle, tarkistetaan linkkujen kiinni ollessa, että tiiviste ottaa kiinni luukunkehykseen. Huomioitavaa luukkua käytettäessä on alipaine, joka on poltinkammiossa savukaasuimurin ollessa päällä. Luukun iso pinta-ala vaikuttaa luukun avattavuuteen, alipaine imee luukkua kiinni, joten sormien jättämistä luukun väliin varottava. VAROITUS! Kun uuni on toiminnassa, niin luukkua ei saa avata --> palovammajenriski / hengenvaara. Poltinluukun kätisyyden vaihto Osa Nimike Nimitys Piir.nro Kpl Massa 1 A73184 UUNI BIO POLTINLUUK KOKPANO KW M11 A MUTTERI M10 MATALA DIN MUTTERI M10 DIN A73188 UUNI BIO LUKITUSVIPU MUTTERI AISI 304 M8 DIN LIEKINVALVONTA LUUKKU 1 0,5 Antti-Teollisuus Oy

14 Kuivuriuuni Vulcan BIO 2. Ilma- ja savuputkien asentaminen - Ilmaputkisto kuivuriuunin ja kuivurin väliin asennetaan ilmaputkisto-osia käyttäen. - Tuloputki uunilta tuodaan normaalisti alimpiin lämpökennoihin. - Ilmaputkisto tulee asentaa siten, että irralliset jyvät ja roskat eivät valu lämpökennon ilmapäädystä suoraan uuniin. - Ennen putkien ja puhaltimen asentamista tarkista, ettei mitään vieraita esineitä ole joutunut uunin sisään. VAROITUS! Uuniin joutuneet vieraat palavat esineet aiheuttavat tulipalovaaran! Ilmaputken jyvätasku Joissakin tilanteissa saattaa kuivurin harja-aukoista lentää joitakin irrallisia jyviä ilmapäätyyn. Jos kuivuriuuni on kytketty kuivuriin kuvan esittämällä tavalla, niin ilmaputkeen on ehdottomasti asennettava jyvätasku. Jyvätaskun tehtävänä on kaapata irralliset jyvät, jotta ne eivät kulkeudu uuniin. Jyvätasku tulee tyhjentää ennen taskun täyttymistä. Jyvätasku Jyvätasku tulee asentaa vaakasuoraan ilmaputken osaan, jotta se toimii tehokkaasti kts. kuva Osan asennus tapahtuu siten, että osa nostetaan putkeen kiinni ja kiristetään sidontaliinoilla putkea vasten. Piirretään tussilla leikkausviiva aukon kautta; otetaan osa pois ja leikataan aukko käsikuvioleikkurilla tai peltisaksilla. Osa nostetaan uudelleen paikoilleen ja kiristetään sidontaliinoilla putkeen. Osa kiinnitetään peltiruuveilla ja popniiteillä putkeen. Suorita viimeistely tiivistyskitillä. Asenna jyvätaskun putkilähtöön tulppa ja varmista sen paikoillaan pysyminen tarvittaessa peltiruuveilla. Antti-Teollisuus Oy

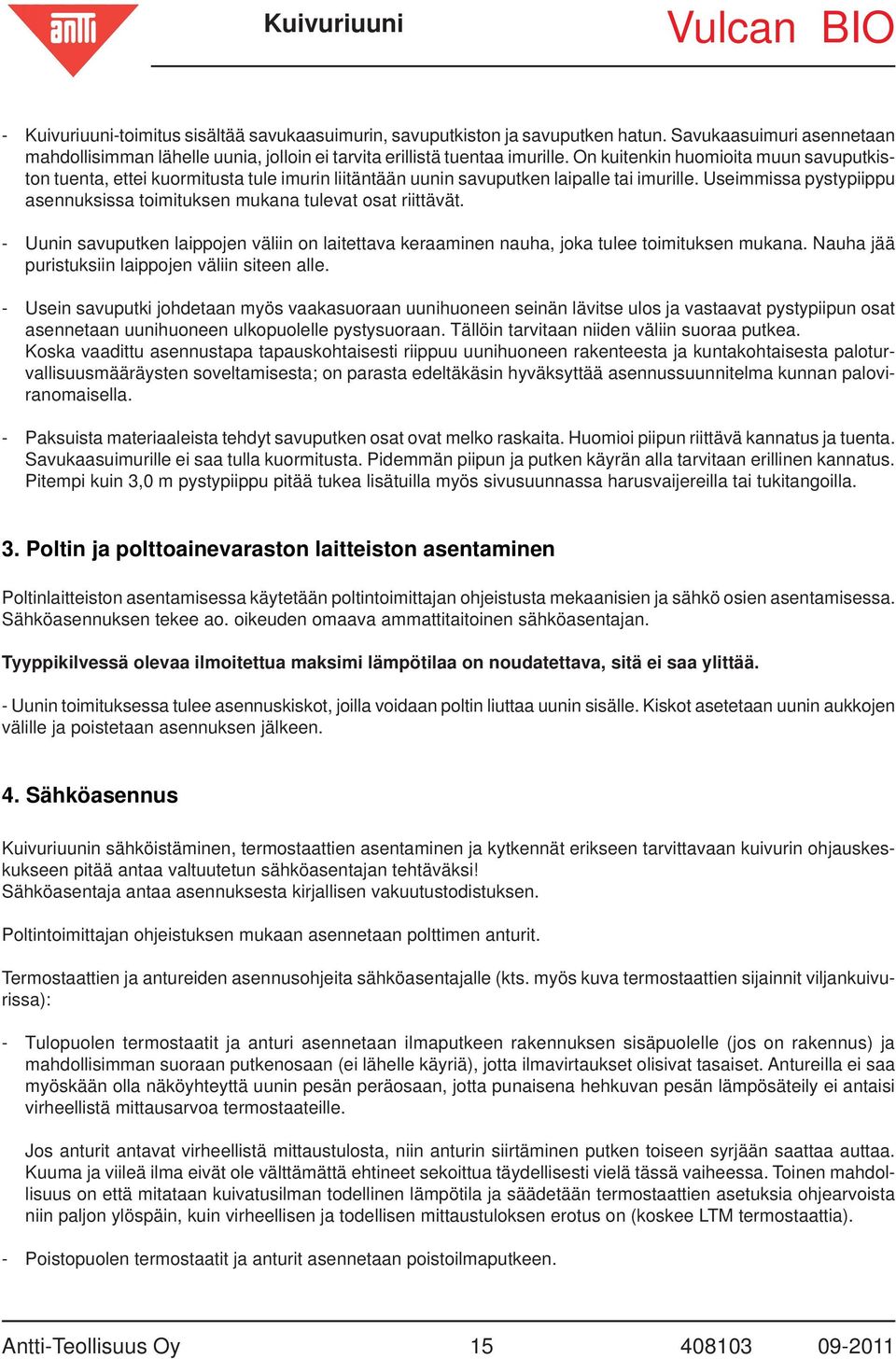

15 Kuivuriuuni Vulcan BIO - Kuivuriuuni-toimitus sisältää savukaasuimurin, savuputkiston ja savuputken hatun. Savukaasuimuri asennetaan mahdollisimman lähelle uunia, jolloin ei tarvita erillistä tuentaa imurille. On kuitenkin huomioita muun savuputkiston tuenta, ettei kuormitusta tule imurin liitäntään uunin savuputken laipalle tai imurille. Useimmissa pystypiippu asennuksissa toimituksen mukana tulevat osat riittävät. - Uunin savuputken laippojen väliin on laitettava keraaminen nauha, joka tulee toimituksen mukana. Nauha jää puristuksiin laippojen väliin siteen alle. - Usein savuputki johdetaan myös vaakasuoraan uunihuoneen seinän lävitse ulos ja vastaavat pystypiipun osat asennetaan uunihuoneen ulkopuolelle pystysuoraan. Tällöin tarvitaan niiden väliin suoraa putkea. Koska vaadittu asennustapa tapauskohtaisesti riippuu uunihuoneen rakenteesta ja kuntakohtaisesta paloturvallisuusmääräysten soveltamisesta; on parasta edeltäkäsin hyväksyttää asennussuunnitelma kunnan paloviranomaisella. - Paksuista materiaaleista tehdyt savuputken osat ovat melko raskaita. Huomioi piipun riittävä kannatus ja tuenta. Savukaasuimurille ei saa tulla kuormitusta. Pidemmän piipun ja putken käyrän alla tarvitaan erillinen kannatus. Pitempi kuin 3,0 m pystypiippu pitää tukea lisätuilla myös sivusuunnassa harusvaijereilla tai tukitangoilla. 3. Poltin ja polttoainevaraston laitteiston asentaminen Poltinlaitteiston asentamisessa käytetään poltintoimittajan ohjeistusta mekaanisien ja sähkö osien asentamisessa. Sähköasennuksen tekee ao. oikeuden omaava ammattitaitoinen sähköasentajan. Tyyppikilvessä olevaa ilmoitettua maksimi lämpötilaa on noudatettava, sitä ei saa ylittää. - Uunin toimituksessa tulee asennuskiskot, joilla voidaan poltin liuttaa uunin sisälle. Kiskot asetetaan uunin aukkojen välille ja poistetaan asennuksen jälkeen. 4. Sähköasennus Kuivuriuunin sähköistäminen, termostaattien asentaminen ja kytkennät erikseen tarvittavaan kuivurin ohjauskeskukseen pitää antaa valtuutetun sähköasentajan tehtäväksi! Sähköasentaja antaa asennuksesta kirjallisen vakuutustodistuksen. Poltintoimittajan ohjeistuksen mukaan asennetaan polttimen anturit. Termostaattien ja antureiden asennusohjeita sähköasentajalle (kts. myös kuva termostaattien sijainnit viljankuivurissa): - Tulopuolen termostaatit ja anturi asennetaan ilmaputkeen rakennuksen sisäpuolelle (jos on rakennus) ja mahdollisimman suoraan putkenosaan (ei lähelle käyriä), jotta ilmavirtaukset olisivat tasaiset. Antureilla ei saa myöskään olla näköyhteyttä uunin pesän peräosaan, jotta punaisena hehkuvan pesän lämpösäteily ei antaisi virheellistä mittausarvoa termostaateille. Jos anturit antavat virheellistä mittaustulosta, niin anturin siirtäminen putken toiseen syrjään saattaa auttaa. Kuuma ja viileä ilma eivät ole välttämättä ehtineet sekoittua täydellisesti vielä tässä vaiheessa. Toinen mahdollisuus on että mitataan kuivatusilman todellinen lämpötila ja säädetään termostaattien asetuksia ohjearvoista niin paljon ylöspäin, kuin virheellisen ja todellisen mittaustuloksen erotus on (koskee LTM termostaattia). - Poistopuolen termostaatit ja anturit asennetaan poistoilmaputkeen. Antti-Teollisuus Oy

16 Kuivuriuuni Vulcan BIO - Sähköjohtimet pitää olla vähintään 50 mm etäisyydellä lämpöputken pinnasta niin, ettei johtimien lämpenemisvaaraa ole. - Sähköistys tehdään kuivurin ohjauskeskuksen kytkentäkuvien mukaan. Termostaatit ja niiden perusasetukset: - Lämpötilansäädin LTM-termostaatti. Jos on käytössä logiikkakeskus niin erillistä LTM anturia ei tarvita. Jos käytetään maksimi kuivatuslämpötilaa eli 100 C; niin tulee termostaatin limit arvoa säätää 130 C:een, joka katkaisee polttimen toiminnan kun kyseinen lämpötila jostain syystä saavutetaan (vikatilanne). Vakioasetus on 110 C ja se on tarkoitettu normaali ylipaineuuneille. Kyseinen termostaatti estää myös puhaltimien pysähtymisen ennen kuin kuivausilman lämpötila on laskenut 45 C:een eli fan arvo termostaatissa. Termostaatin sisällä on kaksi kiekkoa, joista voidaan fan ja limit arvot säätää. Ruuvattavan kannen alla on tarralappu, josta ilmenee että system 1 riviliittimet ovat limitin jne. Asennusta varten on porattava tuloilmaputkeen D19 mm reikä, josta saadaan termostaatin kapillaariputki ilmaputken sisäpuolelle ja ruuvataan esim. itseporautuvilla peltiruuveilla pitimestään putkeen kiinni. - Kuivauslämpötilan anturi tulee biopoltin toimittajalta. Anturi kytketään polttimen omaan ohjauskeskukseen; ei kuivurin ohjauskeskukseen. Anturin on oltava n. 100 mm ilmaputken sisällä. kts. kuva alla. Kuivurin ohjauskeskuksessa saattaa siis olla kuivausilman lämpötilatermostaatti, mutta Biouunin tapauksessa se jää käyttämättä. Anturi toki voidaan asentaa putkeen ja seurata termostaatin näytöltä vallitsevia lämpötiloja, mutta muuten se on tarpeeton. Haluttu kuivatuslämpötila säädetään Biouunin ohjauskeskuksesta. Reikä ø10,5 Ilmaputki ( 150 ) 1 Term. anturi 2 Nylonputki 3 Läpivientikumi Poistolämpötila anturin asennuskuva Antti-Teollisuus Oy

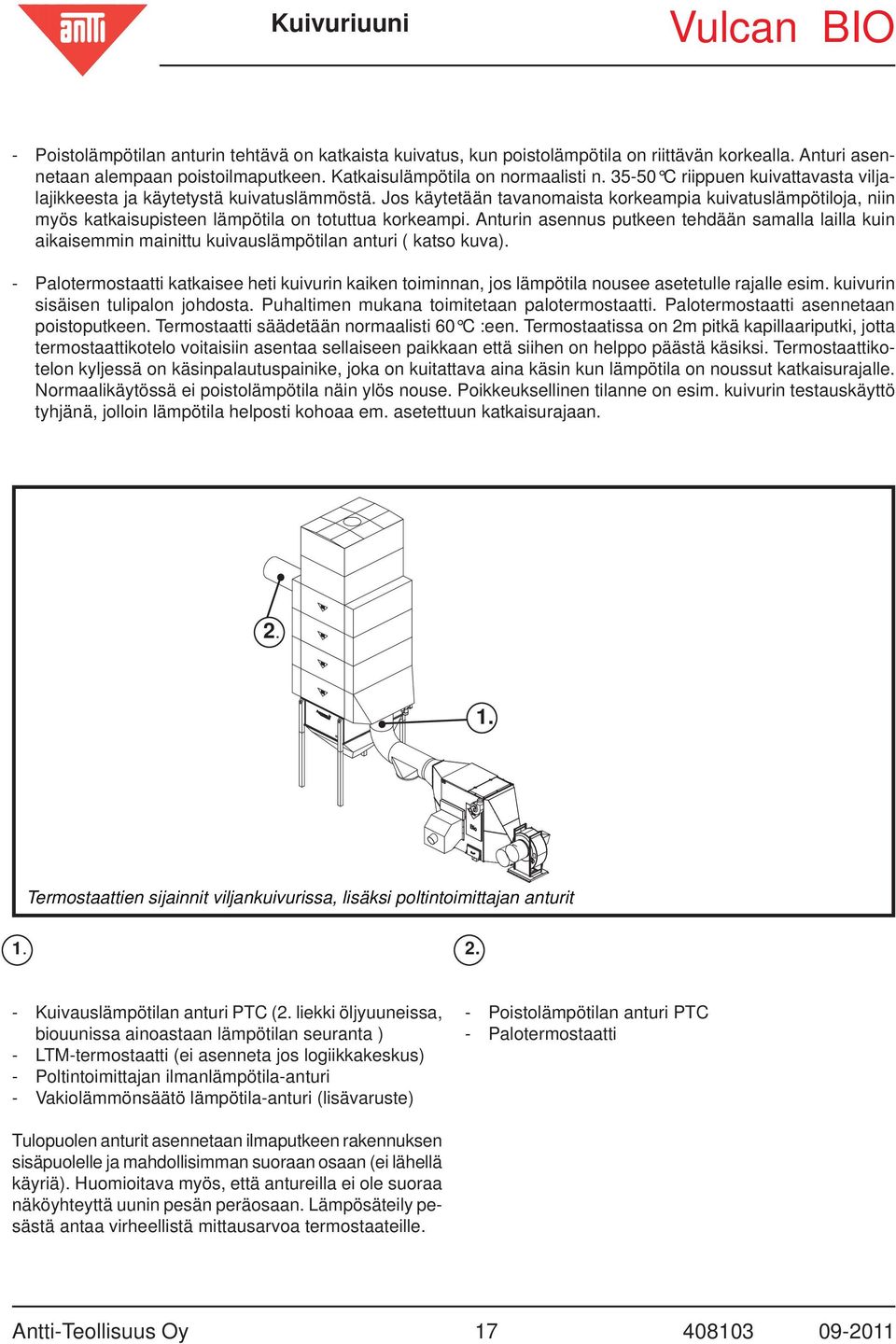

17 Kuivuriuuni Vulcan BIO - Poistolämpötilan anturin tehtävä on katkaista kuivatus, kun poistolämpötila on riittävän korkealla. Anturi asennetaan alempaan poistoilmaputkeen. Katkaisulämpötila on normaalisti n C riippuen kuivattavasta viljalajikkeesta ja käytetystä kuivatuslämmöstä. Jos käytetään tavanomaista korkeampia kuivatuslämpötiloja, niin myös katkaisupisteen lämpötila on totuttua korkeampi. Anturin asennus putkeen tehdään samalla lailla kuin aikaisemmin mainittu kuivauslämpötilan anturi ( katso kuva). - Palotermostaatti katkaisee heti kuivurin kaiken toiminnan, jos lämpötila nousee asetetulle rajalle esim. kuivurin sisäisen tulipalon johdosta. Puhaltimen mukana toimitetaan palotermostaatti. Palotermostaatti asennetaan poistoputkeen. Termostaatti säädetään normaalisti 60 C :een. Termostaatissa on 2m pitkä kapillaariputki, jotta termostaattikotelo voitaisiin asentaa sellaiseen paikkaan että siihen on helppo päästä käsiksi. Termostaattikotelon kyljessä on käsinpalautuspainike, joka on kuitattava aina käsin kun lämpötila on noussut katkaisurajalle. Normaalikäytössä ei poistolämpötila näin ylös nouse. Poikkeuksellinen tilanne on esim. kuivurin testauskäyttö tyhjänä, jolloin lämpötila helposti kohoaa em. asetettuun katkaisurajaan Termostaattien sijainnit viljankuivurissa, lisäksi poltintoimittajan anturit Kuivauslämpötilan anturi PTC (2. liekki öljyuuneissa, biouunissa ainoastaan lämpötilan seuranta ) - LTM-termostaatti (ei asenneta jos logiikkakeskus) - Poltintoimittajan ilmanlämpötila-anturi - Vakiolämmönsäätö lämpötila-anturi (lisävaruste) - Poistolämpötilan anturi PTC - Palotermostaatti Tulopuolen anturit asennetaan ilmaputkeen rakennuksen sisäpuolelle ja mahdollisimman suoraan osaan (ei lähellä käyriä). Huomioitava myös, että antureilla ei ole suoraa näköyhteyttä uunin pesän peräosaan. Lämpösäteily pesästä antaa virheellistä mittausarvoa termostaateille. Antti-Teollisuus Oy

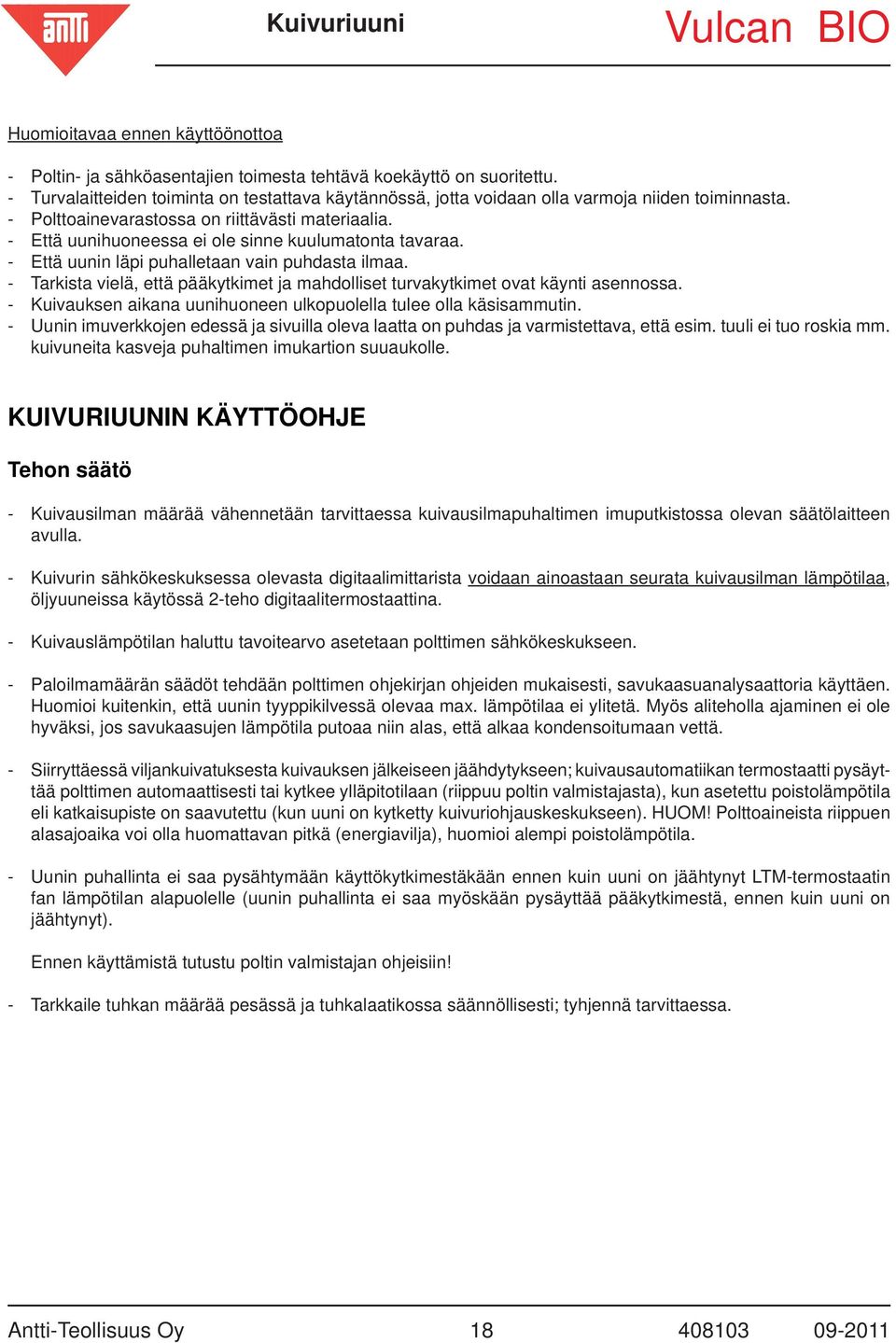

18 Kuivuriuuni Vulcan BIO Huomioitavaa ennen käyttöönottoa - Poltin- ja sähköasentajien toimesta tehtävä koekäyttö on suoritettu. - Turvalaitteiden toiminta on testattava käytännössä, jotta voidaan olla varmoja niiden toiminnasta. - Polttoainevarastossa on riittävästi materiaalia. - Että uunihuoneessa ei ole sinne kuulumatonta tavaraa. - Että uunin läpi puhalletaan vain puhdasta ilmaa. - Tarkista vielä, että pääkytkimet ja mahdolliset turvakytkimet ovat käynti asennossa. - Kuivauksen aikana uunihuoneen ulkopuolella tulee olla käsisammutin. - Uunin imuverkkojen edessä ja sivuilla oleva laatta on puhdas ja varmistettava, että esim. tuuli ei tuo roskia mm. kuivuneita kasveja puhaltimen imukartion suuaukolle. KUIVURIUUNIN KÄYTTÖOHJE Tehon säätö - Kuivausilman määrää vähennetään tarvittaessa kuivausilmapuhaltimen imuputkistossa olevan säätölaitteen avulla. - Kuivurin sähkökeskuksessa olevasta digitaalimittarista voidaan ainoastaan seurata kuivausilman lämpötilaa, öljyuuneissa käytössä 2-teho digitaalitermostaattina. - Kuivauslämpötilan haluttu tavoitearvo asetetaan polttimen sähkökeskukseen. - Paloilmamäärän säädöt tehdään polttimen ohjekirjan ohjeiden mukaisesti, savukaasuanalysaattoria käyttäen. Huomioi kuitenkin, että uunin tyyppikilvessä olevaa max. lämpötilaa ei ylitetä. Myös aliteholla ajaminen ei ole hyväksi, jos savukaasujen lämpötila putoaa niin alas, että alkaa kondensoitumaan vettä. - Siirryttäessä viljankuivatuksesta kuivauksen jälkeiseen jäähdytykseen; kuivausautomatiikan termostaatti pysäyttää polttimen automaattisesti tai kytkee ylläpitotilaan (riippuu poltin valmistajasta), kun asetettu poistolämpötila eli katkaisupiste on saavutettu (kun uuni on kytketty kuivuriohjauskeskukseen). HUOM! Polttoaineista riippuen alasajoaika voi olla huomattavan pitkä (energiavilja), huomioi alempi poistolämpötila. - Uunin puhallinta ei saa pysähtymään käyttökytkimestäkään ennen kuin uuni on jäähtynyt LTM-termostaatin fan lämpötilan alapuolelle (uunin puhallinta ei saa myöskään pysäyttää pääkytkimestä, ennen kuin uuni on jäähtynyt). Ennen käyttämistä tutustu poltin valmistajan ohjeisiin! - Tarkkaile tuhkan määrää pesässä ja tuhkalaatikossa säännöllisesti; tyhjennä tarvittaessa. Antti-Teollisuus Oy

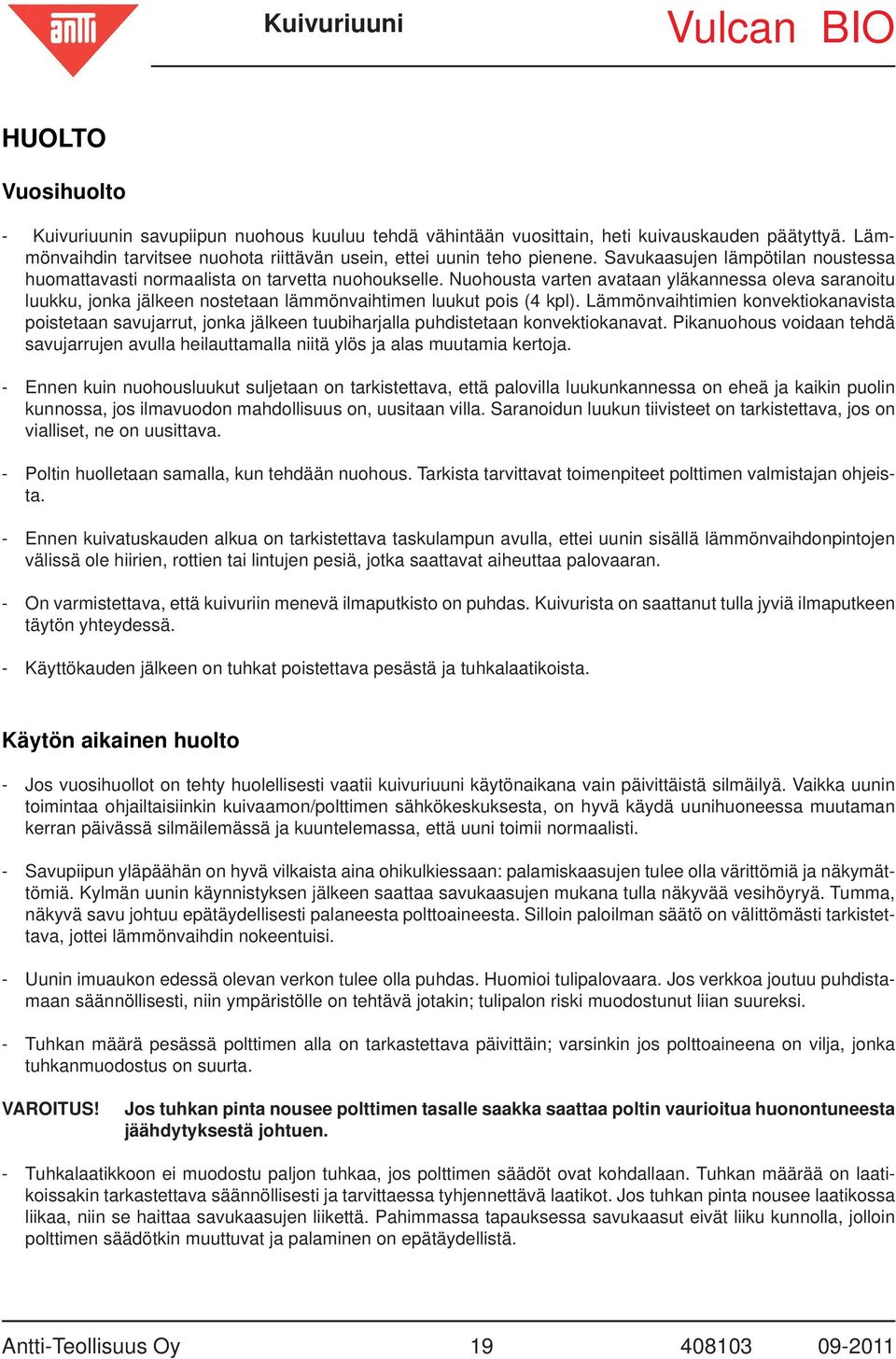

19 Kuivuriuuni Vulcan BIO HUOLTO Vuosihuolto - Kuivuriuunin savupiipun nuohous kuuluu tehdä vähintään vuosittain, heti kuivauskauden päätyttyä. Lämmönvaihdin tarvitsee nuohota riittävän usein, ettei uunin teho pienene. Savukaasujen lämpötilan noustessa huomattavasti normaalista on tarvetta nuohoukselle. Nuohousta varten avataan yläkannessa oleva saranoitu luukku, jonka jälkeen nostetaan lämmönvaihtimen luukut pois (4 kpl). Lämmönvaihtimien konvektiokanavista poistetaan savujarrut, jonka jälkeen tuubiharjalla puhdistetaan konvektiokanavat. Pikanuohous voidaan tehdä savujarrujen avulla heilauttamalla niitä ylös ja alas muutamia kertoja. - Ennen kuin nuohousluukut suljetaan on tarkistettava, että palovilla luukunkannessa on eheä ja kaikin puolin kunnossa, jos ilmavuodon mahdollisuus on, uusitaan villa. Saranoidun luukun tiivisteet on tarkistettava, jos on vialliset, ne on uusittava. - Poltin huolletaan samalla, kun tehdään nuohous. Tarkista tarvittavat toimenpiteet polttimen valmistajan ohjeista. - Ennen kuivatuskauden alkua on tarkistettava taskulampun avulla, ettei uunin sisällä lämmönvaihdonpintojen välissä ole hiirien, rottien tai lintujen pesiä, jotka saattavat aiheuttaa palovaaran. - On varmistettava, että kuivuriin menevä ilmaputkisto on puhdas. Kuivurista on saattanut tulla jyviä ilmaputkeen täytön yhteydessä. - Käyttökauden jälkeen on tuhkat poistettava pesästä ja tuhkalaatikoista. Käytön aikainen huolto - Jos vuosihuollot on tehty huolellisesti vaatii kuivuriuuni käytönaikana vain päivittäistä silmäilyä. Vaikka uunin toimintaa ohjailtaisiinkin kuivaamon/polttimen sähkökeskuksesta, on hyvä käydä uunihuoneessa muutaman kerran päivässä silmäilemässä ja kuuntelemassa, että uuni toimii normaalisti. - Savupiipun yläpäähän on hyvä vilkaista aina ohikulkiessaan: palamiskaasujen tulee olla värittömiä ja näkymättömiä. Kylmän uunin käynnistyksen jälkeen saattaa savukaasujen mukana tulla näkyvää vesihöyryä. Tumma, näkyvä savu johtuu epätäydellisesti palaneesta polttoaineesta. Silloin paloilman säätö on välittömästi tarkistettava, jottei lämmönvaihdin nokeentuisi. - Uunin imuaukon edessä olevan verkon tulee olla puhdas. Huomioi tulipalovaara. Jos verkkoa joutuu puhdistamaan säännöllisesti, niin ympäristölle on tehtävä jotakin; tulipalon riski muodostunut liian suureksi. - Tuhkan määrä pesässä polttimen alla on tarkastettava päivittäin; varsinkin jos polttoaineena on vilja, jonka tuhkanmuodostus on suurta. VAROITUS! Jos tuhkan pinta nousee polttimen tasalle saakka saattaa poltin vaurioitua huonontuneesta jäähdytyksestä johtuen. - Tuhkalaatikkoon ei muodostu paljon tuhkaa, jos polttimen säädöt ovat kohdallaan. Tuhkan määrää on laatikoissakin tarkastettava säännöllisesti ja tarvittaessa tyhjennettävä laatikot. Jos tuhkan pinta nousee laatikossa liikaa, niin se haittaa savukaasujen liikettä. Pahimmassa tapauksessa savukaasut eivät liiku kunnolla, jolloin polttimen säädötkin muuttuvat ja palaminen on epätäydellistä. Antti-Teollisuus Oy

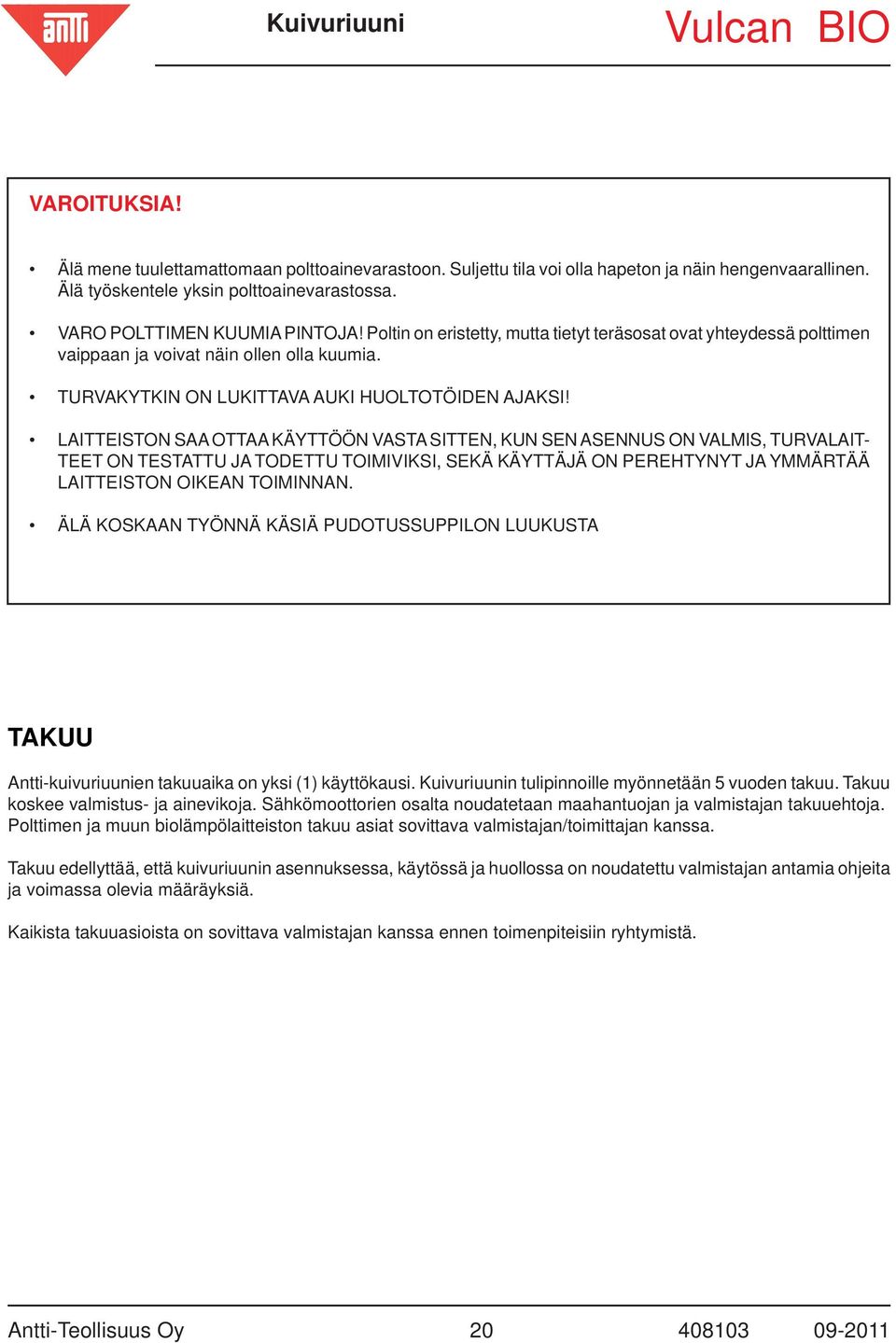

20 Kuivuriuuni Vulcan BIO VAROITUKSIA! Älä mene tuulettamattomaan polttoainevarastoon. Suljettu tila voi olla hapeton ja näin hengenvaarallinen. Älä työskentele yksin polttoainevarastossa. VARO POLTTIMEN KUUMIA PINTOJA! Poltin on eristetty, mutta tietyt teräsosat ovat yhteydessä polttimen vaippaan ja voivat näin ollen olla kuumia. TURVAKYTKIN ON LUKITTAVA AUKI HUOLTOTÖIDEN AJAKSI! LAITTEISTON SAA OTTAA KÄYTTÖÖN VASTA SITTEN, KUN SEN ASENNUS ON VALMIS, TURVALAIT- TEET ON TESTATTU JA TODETTU TOIMIVIKSI, SEKÄ KÄYTTÄJÄ ON PEREHTYNYT JA YMMÄRTÄÄ LAITTEISTON OIKEAN TOIMINNAN. ÄLÄ KOSKAAN TYÖNNÄ KÄSIÄ PUDOTUSSUPPILON LUUKUSTA TAKUU Antti-kuivuriuunien takuuaika on yksi (1) käyttökausi. Kuivuriuunin tulipinnoille myönnetään 5 vuoden takuu. Takuu koskee valmistus- ja ainevikoja. Sähkömoottorien osalta noudatetaan maahantuojan ja valmistajan takuuehtoja. Polttimen ja muun biolämpölaitteiston takuu asiat sovittava valmistajan/toimittajan kanssa. Takuu edellyttää, että kuivuriuunin asennuksessa, käytössä ja huollossa on noudatettu valmistajan antamia ohjeita ja voimassa olevia määräyksiä. Kaikista takuuasioista on sovittava valmistajan kanssa ennen toimenpiteisiin ryhtymistä. Antti-Teollisuus Oy

21 Kuivuriuuni Vulcan BIO EY-Vaatimustenmukaisuusvakuutus ANTTI-TEOLLISUUS OY Koskentie KANUNKI Puh.: (02) Fax: (02) vakuuttaa, että AGROSEC VULCAN BIO - KUIVURIUUNI täyttää seuraavien direktiivien vaatimukset: - konedirektiivi 2006 / 42 / EY - pienjännitedirektiivi 2006 / 95 / EY - sähkömagneettista yhteensopivuutta (EMC) koskeva direktiivi 2004/ 108 / EY Kuusjoki Kalle Isotalo Toimitusjohtaja Antti-Teollisuus Oy

22

23 ANTTI Agrosec Biouunin ja Ariterm Multijet-biopoltin ohjekirja -->

24 Agrosec Biouuni ja Aritem Multijet-biopoltin Antti Agrosec Biouunin ja Ariterm Multijet-biopoltin ohjekirja Ohjekirjassa esitellään pääpiirteittäin Antti Agrosec Bioheters ja Ariterm Multijet-biopoltin. Ohjekirja kattaa ainoastaan Aritermin Multijet-biopolttimen, asennuksen ja keskeiset säätöarvot. Jos Agrosec Biouuniin asennetaan jonkun muun valmistajan biopoltin, eivät tämän ohjekirjan tiedot välttämättä päde. Agrosec BIO -kuivuriuuni on pystyrakenteinen, eli pesä ja tuubit ovat pystysuorassa asennossa. Uuni on suunniteltu ainoastaan biopolttoaineiden suurelle liekille. Lämmönvaihdin toimii erinomaisella hyötysuhteella ja uunin materiaalit kestävät jatkuvaa käyttöä. Biopolttoaineista muodostuva tuhka kerääntyy alas ja on poistettavissa automaattisesti tuhkaruuvilla. Aritermin MultiJet-biopoltin on suunniteltu useille eri biopolttoaineille. Polttimelle soveltuvia polttoaineita ovat mm.erilaatuinen hake, puu- ja turvepelletti, palaturve sekä erilaiset peltopolttoaineet. Laitteiston sijoittelu Kuivuriuuni nostetaan paikoilleen asennuspiirustuksen tai -suunnitelman osoittamaan paikkaan. Huomaa, että niin polttimelle kuin poltinruuville on oltava tilaa kattilan ja kattilahuoneen seinän välissä. Suunnittelussa on hyvä huomioida mahdollinen polttimen ja poltinruuvin/moottorin irroitus huoltotoimenpiteitä varten (esim oviaukot). Vähintään metrin etäisyyttä kattilan ja seinän välissä suositellaan niillä puolilla, joilla tehdään nuohous- ja huoltotöitä. Suositeltavaa on poltin asentaa uuniin ennen lopullista paikkaa, asentaminen on helpompi riittävän isossa tilassa, kun kyse on kuitenkin painavasta osasta. Koska asennusalustan tulee olla suora ja tukeva, ei uunia tarvitse erikseen kiinnittää alustaan. Puhallin kiinnitetään tukevasti paikoilleen. Antti-Teollisuus Oy

25 Agrosec Biouuni ja Aritem Multijet-biopoltin Laitteiston esittely Kuva 1 Laitteiston esittely 1. Purkainpohja 2. Varastoruuvi / Varastoruuvin moottori 3. Syöttöruuvi / Syöttöruuvin moottori 4. Savukaasuimuri 5. Tuhkaruuvi pesässä polttimenalla (ensiö ruuvi) 6. Tuhkaruuvi pannuhuoneesta ulos (toisio ruuvi) Antti-Teollisuus Oy

26 Agrosec Biouuni ja Aritem Multijet-biopoltin Puhallin moottorien, arinan moottorien ja anturien esittely Kuva 2 Puhallin moottorien, arinan moottorien ja anturien esittely Antti-Teollisuus Oy

27 Agrosec Biouuni ja Aritem Multijet-biopoltin 1 Savuputkeen porataan reikä ja asennetaan Liekinvalvontatermostaatti anturi, joka säädetään 100ºC:een. 2 Muutoslaipassa reiät alipaineantureita varten. Reikiin asennetaan kupariputket, johon liitetään antureilta tulevat letkut. 3 Toisiopuhallin 4 Ensiöpuhallin 2 5 Ensiöpuhallin 1 6 Arinan moottori 1 7 Arinan moottori 2 8 Pieneen taskuun asennetaan takapalosuoja anturi, joka säädetään 60-70ºC. 9 Pudotussuppilon kannen rajakatkaisija 10 Valokennoparin asennus reikä (Asennetaan vastakkain) 11 Siirtymäraja asennetaan polttimen ja poltinruuvin väliin. Toimiessaan siirtymäraja pysäyttää järjestelmän toiminnan lukuun ottamatta savukaasuimuria. 12 Kuivauslämpötila-anturi (ei kuvassa) asennetaan kuivurin ilmaputkeen noin kolmen metrin päähän biouunista. 13 Takapalosuojaukset HUOMIO kuvasta 2 syöttö- ja varastoruuvin moottoreiden oikea asennusasento (Vaakasuoraan! ) Antti-Teollisuus Oy

28 Agrosec Biouuni ja Aritem Multijet-biopoltin TAKAPALOSUOJAUS Järjestelmässä tulee olla takapalosuojaus. Normaalisti kuivaamoympäristössä ei ole käytettävissä vettä ja uunihuone ei ole eristetty, joten käytetään kuivaa takapalosuojausta eli jauhesammutusjärjestelmää. Jos lämpötila poltinruuvissa nousee liikaa, niin jauhesammutusjärjestelmä aktivoituu ja tyhjentää pullon poltinruuviin ja pudotussuppiloon. Takapalosuojauksen kytkennät (Takapalosuojaus vedellä) Pulssiohjattu sammutusjärjestelmä antaa lämpötila-anturin ohjaamana suihkauksen vettä syöttöputkeen tarkoituksena lisätä polttoaineen kosteutta ja alentaa lämpötilaa vieden näin edellytykset tulen leviämiseen. Järjestelmä ei sammuta laitteistoa eikä tee hälytystä. Automatiikka pyörittää lämpötila-anturin ohjaamana ruuvia asetetun ajan tarkoituksena ajaa palopesäke pois ruuvista. Automatiikka sammuttaa laitteiston ja tekee hälytyksen. Lämpötilaanturin ohjaamana AVTA-venttiili ruiskuttaa syöttöjärjestelmään vettä sammuttaen palon. Kuva 3. Takapalosuojauksen kytkennät (Hakejärjestelmä) 1 Liekinvalvontatermostaatti (Huom. Asennetaan kuva 2 mukaisesti) 2 Takapalotermostaatti (Asennetaan pieneen taskuun kts. kuva 2) 3 AVTA-venttiili, omavoimainen DN 25 4 Paisunta-astia I. esip. 100 kpa 5 Magneettiventtiili, 230 V 6 Pulssiohjattu takapalosuoja 7 UPS-laite 8 Siirtymäraja 9 Siilon hälyttävä lämpötila-anturi PIA Haälytyspainemittari, kpa Sulkuventtiili Takaiskuventtiili Antti-Teollisuus Oy

29 Agrosec Biouuni ja Aritem Multijet-biopoltin Takapalosuojauksen kytkennät (Kuiva takapalosuojaus jauheella) Jauhesammutusjärjestelmä toimii kuten pulssiohjattu sammutusjärjestelmä, mutta veden sijasta käytetään jauhetta. Kuva 4. Takapalosuojauksen kytkennät (Pelletti ja Hakejärjestelmä) 1 Liekinvalvontatermostaatti (Huom. Asennetaan kuva 2 mukaisesti) 2 Takapalotermostaatti (Asennetaan pieneen taskuun kts. kuva 2) 3 UPS-laite 4 Siirtymäraja 5 Jauhesammutusjärjestelmä kahdella letkulla Sulkuventtiili Antti-Teollisuus Oy

30 Agrosec Biouuni ja Aritem Multijet-biopoltin Käyttöönotto/Toiminnan testaus Laitteiston toiminta testataan ennen käyttöönottoa seuraavasti: Käynnistä moottorit (ruuvit ja puhaltimet) yksi kerrallaan ja tarkista seuraavat asiat: Ruuvien pyörimissuunnat Palamisilmapuhaltimien ja savukaasuimurin toiminta ja pyörimissuunta Polttoaineruuvien peruutustoiminta Pumppujen toiminta Liikkuvan arinan toiminta Tarkista turvalaitteet (Takapalon suojaus vedellä) Säädä takapalotermostaatin laukeamislämpötila niin alas, että se aiheuttaa hälytyksen. Kierrä AVTA-venttiilin termostaattia siten että se laukeaa ja tarkista että suuttimet ovat auki. Huomaa että vettä voi tulla paljon, on suositeltavaa ohjata vesi erilliseen astiaan. Säädä pulssiohjatun takapalojärjestelmän laukeamislämpötila niin alas että se laukeaa. Lämmitä tarvittaessa antureita varovasti: Tarkista ylilämpösuoja, kuiviinkiehuntasuoja ja muut kytketyt varolaitteet Tarkista hälytystoiminnot ja se, että kaukoilmoitus annetaan, jos se on kytketty. Tutustu huolellisesti Tutustu huolellisesti poltinta ohjaavan automatiikan käyttöohjeeseen ennen järjestelmän käynnistämistä! Antti-Teollisuus Oy

31 Agrosec Biouuni ja Aritem Multijet-biopoltin Polttimen sytyttäminen Tässä ohjeistuksessa kuvataan Multijet-polttimen sytyttäminen. Kun tekstissä viitataan näyttöpaneelin johonkin valikkonimeen tai aseteltavaan parametriin, on ko. teksti kirjoitettu kursivoidulla tekstillä lainausmerkkeihin, esim. SYÖTTÖ RUUVIETEEN. HUOM! Kuivatus on kytkettävä päälle kuivurin ohjauskeskuksesta ennen kuin aloitetaan sytyttäminen. 1. Poltin sytytetään valitsemalla logiikkakeskuksen näytöstä KÄSIKÄYTTÖ. 2. Aloitetaan asettamalla VARASTORUUVI ETEEN tilaan VARASTORUUVI ETEEN KÄY. Varastoruuvi on nyt kytketty päälle. Antti-Teollisuus Oy

32 Agrosec Biouuni ja Aritem Multijet-biopoltin 3. Seuraavaksi valitaan SYÖTTÖRUUVI ETEEN tilaan SYÖTTÖRUUVI ETEEN KÄY tätä on pidettävä aktiivisena. Kuvan esimerkin mukaisesti, arinapinnalle syötetään polttoainetta noin 20 litraa. 4. Nyt voidaan arinalla oleva polttoaine sytyttää. Palamisen parantamiseksi voidaan käynnistää savukaasuimuri, ja ensiöpuhallin1. Arvoiksi asetellaan, alla mainitut arvot. Arvoja kannattaa kuitenkin muuttaa polttoaineesta riippuen. - SK-IMURI arvoksi 20%. - ENSIÖPUHALLIN arvoksi 10% Kun polttoaine on syttynyt kauttaaltaan hyvin, siirrytään kohtaan viisi. Antti-Teollisuus Oy

33 Agrosec Biouuni ja Aritem Multijet-biopoltin 5. Valitaan AUTOMAATTI -käyttö, mutta kattilassa ei ole liekkiä, ohjataan käyttäjä opastettuun sytytysvaiheeseen SYTYTYS 1. Näyttöön tulee sivu, jolla on mahdollista manuaalisesti ajaa syöttöruuvia ja laittaa ensiö- ja toisiopuhallin päälle (-/+-painikkeilla puhaltimien nopeuden asettelu). Kun polttoaine on sytytetty ja liekki on vahvistunut riittävästi, painetaan SYTYTYS 1 VALMIS -painiketta, jolloin siirrytään seuraavaan vaiheeseen, SYTYTYS Poltinta aloitetaan ajamaan kiinteällä tehoportaalla (asetus KIINTEÄ TEHOPISTE ), jota käyttäjä muuttaa oman harkinnan mukaan ylöspäin. Tällöin polttoaineen syöttöä ja puhalluksia ohjataan automaattisesti. Kun polttimessa on tunnistettu liekki, näytön vasempaan yläreunaan tulee liekkisymboli. Tällöin painetaan SYTYTYS 2 VALMIS, jolloin siirrytään automaattiselle tehonsäädölle. Käyttäjän ei tarvitse odottaa liekkitietoa, vaan hän voi kuitata SYTYTYS2 -vaiheen päättyneeksi jo aiemminkin. Antti-Teollisuus Oy

34 Agrosec Biouuni ja Aritem Multijet-biopoltin 7. Tämän jälkeen kohtaan LÄMPÖTILAN SÄÄTÖ, josta säädetään polttimen lämpötila-asetuksia. VEDEN LÄMPÖTILA-ASETUS kenttään asetetaan haluttu kuivatus lämpötila. HYSTEREESI määrittää lämpötilaeron, jolloin poltin siirtyy ylläpitopoltolle (teho 20%). Jos VEDEN LÄMPÖTILA-ASETUS on 80 C ja HYSTEREESI 5 C, siirrytään ylläpidolle lämpötilassa 85 C. Kun lämpötila on laskenut astemäärän, joka on 0,5* HYSTEREESI, esimerkissä 2,5 C, siirrytään jälleen tehokäynnille, tehoportaalle 21%. Normaali käytössä poltinta ajetaan siten, että tehoa muutetaan automaattisesti lämmöntarpeen mukaan. Tällöin teho säätyy 1%:n portailla välillä 20%-100%. Poltinta on mahdollista ajaa myös kiinteällä teholla. Haluttu teho-% määritetään TEHONSÄÄTÖ -kenttään ja AUTO/MAN -painikkeen tilaksi valitaan MAN. Tässä tilassa poltinta ajetaan kiinteällä teholla, jolloin tehoajo- ja ylläpitojaksot seuraavat toisiaan. TEHON YLÖSAJOAIKA : Tällä asetuksella rajoitetaan tehon muutosnopeutta, kun säädin on kasvattamassa tehoa. Asetus määrittää, kuinka monta sekuntia vähintään odotetaan ennen kuin säätö kasvattaa tehoa 1%:lla. P- ja I-termeillä vaikutetaan säädön nopeuteen ja tarkkuuteen. Nämä parametrit saadaan piilotettua painikkeella PIILOTA LISÄASETUKSET. SEURANTA - painikkeella päästään sivulle, jolla voidaan tarkastella tehon ja kattilaveden lämpötilan muutoksia yhden tai 24 tunnin aikajaksolla. Tämä trendityökalu on hyödyksi etenkin käyttöönotossa, jos tehonsäädön parametreja on tarpeen virittää. HUOM! Kuivatuslämpötilaa seuratessa huomioi ainoastaan näytön oikeassa yläkulmassa KATTILA 27,6 C olevaa lämpötilaa, koska kuivurin oma kuivatuslämpötilanäyttö ei ole yhteydessä biopolttimen ohjaukseen. Antti-Teollisuus Oy

35 Agrosec Biouuni ja Aritem Multijet-biopoltin Polttimen säätö Sivulta TEHOASETUKSET voidaan polttimen syöttöä (NOPEUS %), ensiöpuhaltimia (ENSIÖ1 % ja ENSIÖ2 %) ja toisiopuhallinta (TOISIO %) säätää. Säätövihjeitä: Jos arinalla ja/tai tuhkan seassa alkaa olla liikaa palamatonta polttoainetta, poltinruuvin syöttöä on vähennettävä ja/tai puhaltimien tehoa lisättävä. Jos liekin pää on musta ja kattila likaantuu nopeasti, toisioilmapuhaltimen tehoa on lisättävä ja/tai polttoaineensyöttöä vähennettävä. Jos liekki on sinertävä ja epätasainen, toisioilmapuhaltimen tehoa on vähennettävä. Jos polttoaineessa on kevyitä osasia, osa niistä lentää ilmavirran mukana ulos polttimesta, ennen kuin ehtii palaa kokonaan. Tämän voi huomata kattilan tulipesässä tapahtuvasta kipinöinnistä ja lisääntyneestä tuhkan määrästä. Osasten lentelyn voi välttää vähentämällä ilmavirtaa (puhaltimet). Alla olevissa taulukoissa on esitetty kuivan teollisuushakkeen ja kostean sekahakkeen suuntaa antavia syöttö-, puhallus- ja arinan liikkeen arvoja. Kokenut polttimen käyttäjä voi säätää polttimen silmämääräisesti. Liekin on oltava vaaleankeltainen ja palamisen on oltava tasaista. Tarkka säätäminen vaatii kuitenkin savukaasuanalysaattorin käyttöä. Savukaasuanalysaattorin käyttöä suositellaan. Syöttö- ja puhallusarvot ovat listattu, myös kauran poltosta. Tähän on kuitenkin perehdyttävä huolellisesti, koska kauran poltto verrattuna hakkeen polttoon on aivan eriasia. Viljan poltosta muodostuu huomattavasti, enemmän tuhkaa ja eritoten arinan liikkeisiin on perehdyttävä huolellisesti, jotta vilja ei sintraantuisi. Hakkeen laatu: Kuiva teollisuushake Teho Pulssi Tauko Syöttö % Ensiö- Ensiö- Toisio Toisio Arina Laskuri puhallin 1 puhallin 2 puhallin 1 puhallin 2 Tauko s Ajo s liike lyhyt YP 2, % % ,8 4 Ajoaika 75% ,7 4 keskirajalta 100% ,2 4 8 Antti-Teollisuus Oy

36 Agrosec Biouuni ja Aritem Multijet-biopoltin Hakkeen laatu: Kostea sekahake Teho Pulssi Tauko Syöttö % Ensiö- Ensiö- Toisio Toisio Arina Laskuri puhallin 1 puhallin 2 puhallin 1 puhallin 2 Tauko s Ajo s liike lyhyt YP 2, % % ,8 4 Ajoaika 75% ,7 4 keskirajalta 100% ,2 4 8 Vilja laji: Kaura Teho Pulssi Tauko Syöttö % Ensiö- Ensiö- Toisio Toisio Arina Laskuri puhallin 1 puhallin 2 puhallin 1 puhallin 2 Tauko s Ajo s liike lyhyt YP 1, % ,5 50% 5, ,5 Ajoaika 75% 7, ,5 keskirajalta 100% ,5 8 Nykyisellä polttotekniikalla kosteakin polttoaine palaa, mutta kosteuden noustessa polttoaineen kulutus kasvaa jyrkästi ja kattilan huoltotarve lisääntyy. Kostea polttoaine palaa epäpuhtaasti, nokea ja tuhkaa tulee enemmän. Hakkeen kosteuden noustessa 10 % yks. laskee kattilan hyötysuhde 5 % yks. Mitä kosteampaa polttoaine on, sitä heikompi on hyötysuhde. Polttoaineen kulutus kasvaa. Mitä kuivempaa polttoaine on, sitä parempi on hyötysuhde. Polttoaineen kulutus on pieni. HUOM! Säätöihin tehtävät muutokset alkavat vaikuttaa aikaisintaan muutaman minuutin kuluttua. HUOM! Polttoaineen koostumuksen muutos edellyttää uusia säätöarvoja. Tavoite arvot palamiselle Tavoitearvot palamiselle Happi (O2) 7-9% Häkä (CO) ppm, hake Häkä (CO) ppm, pelletti Hakkeen kulutus eri tehoilla Teho Kulutus tunneissa h/m³ kw 1h 2h 3h 4h 500 0,6 1,2 5,9 11, ,45 0,9 4,7 9, ,35 0,7 3,5 7,1 Antti-Teollisuus Oy

37 Agrosec Biouuni ja Aritem Multijet-biopoltin Polttimen ylläpito ja sammuttaminen Kun poltinta ollaan sammuttamassa tai halutaan poltin ylläpitotilaan, valitaan KATTILA, josta avautuu alla oleva ikkuna. Näytöltä voidaan valita haluttu käyttö, KUIVURI YLLÄPITO tai KUIVURI ALASAJO. KUIVURI ALASAJO toimintoa käytetään, kun on tarve sammuttaa biouuni. Kun valitaan KUIVURI ALASAJO toiminto pysäyttää varastojärjestelmän toiminnan ts. pudotussuppiloa ei enää täytetä. Järjestelmä jatkaa toimintaansa niin kauan kuin syöttöruuvissa ja suppilossa riittää polttoainetta. Kun arinalla ei ole enää palavaa materiaalia, voidaan poltin lopullisesti sammuttaa painamalla SEIS. KUIVURI YLLÄPITO toimintoa käytetään, kun tullaan tarvitsemaan TEHOKÄYNTIÄ uudelleen hetken kuluttua. Esimerkiksi kuivurikäytössä, kun tehdään erän vaihto. Tällöin poltin toimii ylläpito asetuksilla. Alla esimerkkinä kuivan teollisuushakkeen syöttö- ja puhallusarvot. Poltin syöttää polttoainetta vähän, jotta arinalla palaa pieniliekki. Kun ylläpidolta siirrytään takaisin tehokäynnille valitaan KÄYTTÖ ja AUTOMAATTI. Tällöin poltin ajaa itsensä uudelleen kohdassa LÄMPÖTILANSÄÄTÖ, VEDEN LÄMPÖTILA-ASETUS kenttään asetettuun arvoon. Hakkeen laatu: Kuiva teollisuushake Teho Pulssi Tauko Syöttö % Ensiö- Ensiö- Toisio Toisio puhallin 1 puhallin 2 puhallin 1 puhallin 2 YP 2, HUOM! Ylläpitotilan asettelut TEHOASETUKSET vaativat alussa muuttamista ja seurantaa käyttökokemusten mukaan, tällä varmistutaan mahdolliselta takapaloriskiltä. Antti-Teollisuus Oy

38 Agrosec Biouuni ja Aritem Multijet-biopoltin Häiriöt, syyt ja toimenpiteet Häiriö Syy Toimenpide Varolaite on pysäyttänyt laitteiston Moottorinsuoja on lauennut liian suuren vastuksen takia Poista ruuvin liikkumista estävä esine pyöräyttämällä ruuvia takaperin ja tarkista, että ruuvi voi pyöriä vapaasti. Kuittaa hälytys. Moottorisuoja on lauennut vaiheen puuttumisen takia Kattilan tai palopään ylikuumenemissuoja on lauennut kattilan ylilämmön seurauksena. Liekinvalvontatermostaatti on lauennut koska savukaasujen lämpötila on laskenut asetusarvon alapuolelle Takapalotermostaatti on lauennut, koska ruuviputken pintalämpötila on noussut asetusarvon yläpuolelle. AVTA-venttiili on lauennut ruuviputken ylikuumentumisen johdosta ja täyttänyt välisäiliön vedellä Siirtymäraja on lauennut koska kattila tai poltinruuvi on siirtynyt pois paikaltaan. Luukkujen rajakytkimet ovat lauenneet koska jokin luukuista on auki. Savukaasuimuri on pysähtynyt Tarkista sähkönsyöttö. Kuittaa hälytys. Selvitä ylikuumenemisen syy. Poista häiriön aiheuttaja. Kuittaa ylikuumenemissuoja. Kuittaa hälyty Tarkista polttoaineensyöttö: Käynnistä laitteisto uudelleen. Pienennä tarvittaessa liekinvalvontatermostaatin asetusarvoa. Selvitä takapalon aiheuttaja. Käynnistä laitteisto mikäli se on turvallista. Muuta tarvittaessa säätöarvoja (ympäristön lämpötila voi aiheuttaa turhan hälytyksen) Laske pois vesi välisäiliön pohjassa olevan tyhjennysreiän kautta. Aja märkä polttoaine palopään kautta tuhkatilaan. Syötä kuivaa polttoainetta palopäähän ja käynnistä laitteisto. Poista ylimääräinen polttoaine kattilasta ja polttimesta. Tarkista laitteiden putki- ja muut liitokset ja liekinvalvonnan toiminta. Selvitä syy laukeamiseen. Lyhennä tankopurkainten toiminta-aikaa. Tarkista välisäilön valokennon toiminta. Selvitä häiriön syy, sähkönsyötössä tai taajuusmuuttajassa. Antti-Teollisuus Oy

39 Agrosec Biouuni ja Aritem Multijet-biopoltin Häiriö Syy Toimenpide AVTA-venttiili vuotaa vettä läpi. Venttiilissä epäpuhtautta Irroita ja puhdista Pulssiohjatun takapalosuojan venttiili vuotaa vettä läpi Venttiilissä epäpuhtautta tai venttiilin virtaussuunta on väärä. Irroita ja puhdista, tarkista virtaussuunta Lämpö ei riitä Varastoruuvin syöttö ei ole riittävä, savu pääsee välisäilöön ja häiritsee valokennoa Varmista riittävä alipaine kattilassa Pölyävä polttoaine häiritsee valokennoa välisäilössä Suppilon täyttöväliaikaa lyhennettävä arvoon 8-12 sekuntia Laitteisto on pysähtynyt. Hälytys Tarkista, mikä aiheuttaa hälytyksen. Selvitä hälytyksen syy. Käytön aikainen huolto - Jos vuosihuollot on tehty huolellisesti vaatii kuivuriuuni käytönaikana vain päivittäistä silmäilyä. Vaikka uunin toimintaa ohjailtaisiinkin kuivaamon/polttimen sähkökeskuksesta, on hyvä käydä uunihuoneessa muutaman kerran päivässä silmäilemässä ja kuuntelemassa, että uuni toimii normaalisti. - Savupiipun yläpäähän on hyvä vilkaista aina ohikulkiessaan: palamiskaasujen tulee olla värittömiä ja näkymättömiä. Kylmän uunin käynnistyksen jälkeen saattaa savukaasujen mukana tulla näkyvää vesihöyryä. Tumma, näkyvä savu johtuu epätäydellisesti palaneesta polttoaineesta. Silloin paloilman säätö on välittömästi tarkistettava, jottei lämmönvaihdin nokeentuisi. - Uunin imuaukon edessä olevan verkon oltava puhdas. Huomioi tulipalovaara. Jos verkkoa joutuu puhdistamaan säännöllisesti, niin ympäristölle on tehtävä jotain, sillä tulipalon riski on liian suuri. - Tuhkanpoisto palopesän tuhkatilasta kerran viikossa tai useammin tarpeen vaatiessa. Tuhkalaatikko on hyvä tarkistaa, myös kerran viikossa ja tyhjentää tarvittaessa. Antti-Teollisuus Oy

40 Agrosec Biouuni ja Aritem Multijet-biopoltin Antti-Teollisuus Oy

41 Agrosec Biouuni ja Aritem Multijet-biopoltin Häiriöiden kuittaukset ja GSM-modeemi Hälytystilanteessa paneelin vasempaan yläreunaan ilmestyy HÄIRIÖ! - painike, jota painamalla siirrytään SUO- JAT - sivulle. Tarkasta ja poista mahdollinen häiriön syy järjestelmästä, minkä jälkeen hälytys kuitataan KUITTA- US - painikkeella. Tämän jälkeen järjestelmä jatkaa toimintaansa. Kuvan esimerkissä hälytyksen syynä on ollut sähkökatkos, joka ilmaistaan myös polttimen käyttötilakentässä. HUOM! Jos häiriötä ei saa kuitattua esimerkiksi varastoruuvinmoottorihäiriö, tarkista logiikkakeskuksesta onko kyseinen moottorisuoja mahdollisesti pois päältä. GSM-modeemi GSM-modeemi on tärkeä lisälaite, joka on suositeltavaa hankkia poltintoimittajalta. GSM- modeemi lähettää häiriötilanteissa häiriön syyn tekstiviestillä haluttuun puhelinnumeroon. GSM-modeemin hankinnan ja asennuttamisen yhteydessä pitää keskuksen GSM -moduulille tehdä liittymäsopimus teleoperaattorin kanssa. Jos liittymää / SIM -korttia halutaan käyttää puinti- / kuivausajan erikoiskäyttöajan ulkopuolella normaaliin kännykkäkäyttöön, kannattaa valita liittymätyypiksi teleoperaattorin edullisin perusliittymä. Antti-Teollisuus Oy
