3 ARITERM ON KOTIMAINEN LÄMMITYSJÄRJESTELMIEN VALMISTAJA Yrityksen päätuotteita ovat lämmön ja lämpimän käyttöveden tuottamiseen tarkoitetut keskuslämmityskattilat, biopolttolaitteet sekä kokonaisjärjestelmät. Laajasta mallistosta löytyy useita nykyaikaisia lämmitysratkaisuja omakotitaloihin ja suurempiin asuin- ja teollisuuskiinteistöihin. ARITERM on vahvasti mukana lämmitysalan kehityksessä toimien kiinteässä yhteistyössä alan eri järjestöjen ja viranomaisten kanssa. Käytössä on myös ISO laatujärjestelmä, jonka avulla tuotteiden laatutaso varmistetaan kaikissa toiminnan vaiheissa. Yrityksessä noudatetaan lisäksi ISO standardin mukaista ympäristöjärjestelmää.

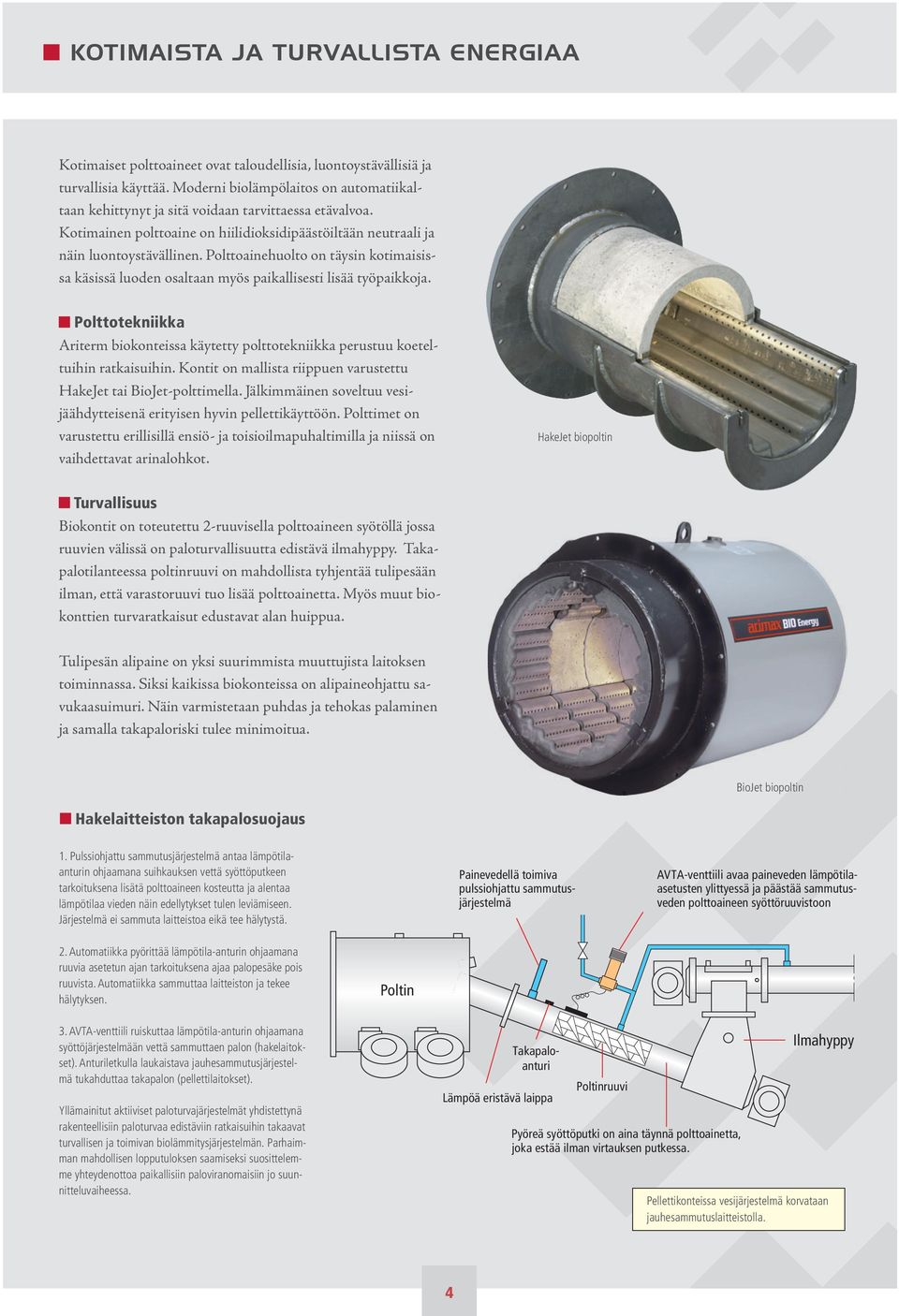

4 KOTIMAISTA JA TURVALLISTA ENERGIAA Kotimaiset polttoaineet ovat taloudellisia, luontoystävällisiä ja turvallisia käyttää. Moderni biolämpölaitos on automatiikaltaan kehittynyt ja sitä voidaan tarvittaessa etävalvoa. Kotimainen polttoaine on hiilidioksidipäästöiltään neutraali ja näin luontoystävällinen. Polttoainehuolto on täysin kotimaisissa käsissä luoden osaltaan myös paikallisesti lisää työpaikkoja. Polttotekniikka Ariterm biokonteissa käytetty polttotekniikka perustuu koeteltuihin ratkaisuihin. Kontit on mallista riippuen varustettu HakeJet tai BioJet-polttimella. Jälkimmäinen soveltuu vesijäähdytteisenä erityisen hyvin pellettikäyttöön. Polttimet on varustettu erillisillä ensiö- ja toisioilmapuhaltimilla ja niissä on vaihdettavat arinalohkot. HakeJet biopoltin Turvallisuus Biokontit on toteutettu 2-ruuvisella polttoaineen syötöllä jossa ruuvien välissä on paloturvallisuutta edistävä ilmahyppy. Takapalotilanteessa poltinruuvi on mahdollista tyhjentää tulipesään ilman, että varastoruuvi tuo lisää polttoainetta. Myös muut biokonttien turvaratkaisut edustavat alan huippua. Tulipesän alipaine on yksi suurimmista muuttujista laitoksen toiminnassa. Siksi kaikissa biokonteissa on alipaineohjattu savukaasuimuri. Näin varmistetaan puhdas ja tehokas palaminen ja samalla takapaloriski tulee minimoitua. BioJet biopoltin Hakelaitteiston takapalosuojaus 1. Pulssiohjattu sammutusjärjestelmä antaa lämpötilaanturin ohjaamana suihkauksen vettä syöttöputkeen tarkoituksena lisätä polttoaineen kosteutta ja alentaa lämpötilaa vieden näin edellytykset tulen leviämiseen. Järjestelmä ei sammuta laitteistoa eikä tee hälytystä. Painevedellä toimiva pulssiohjattu sammutusjärjestelmä AV T A-venttiili avaa paineveden lämpötilaasetusten ylittyessä ja päästää sammutusveden polttoaineen syöttöruuvistoon 2. Automatiikka pyörittää lämpötila-anturin ohjaamana ruuvia asetetun ajan tarkoituksena ajaa palopesäke pois ruuvista. Automatiikka sammuttaa laitteiston ja tekee hälytyksen. Poltin 3. AVTA-venttiili ruiskuttaa lämpötila-anturin ohjaamana syöttöjärjestelmään vettä sammuttaen palon (hakelaitokset). Anturiletkulla laukaistava jauhesammutusjärjestelmä tukahduttaa takapalon (pellettilaitokset). Yllämainitut aktiiviset paloturvajärjestelmät yhdistettynä rakenteellisiin paloturvaa edistäviin ratkaisuihin takaavat turvallisen ja toimivan biolämmitysjärjestelmän. Parhaimman mahdollisen lopputuloksen saamiseksi suosittelemme yhteydenottoa paikallisiin paloviranomaisiin jo suunnitteluvaiheessa. Takapaloanturi Lämpöä eristävä laippa Poltinruuvi Pyöreä syöttöputki on aina täynnä polttoainetta, joka estää ilman virtauksen putkessa. Ilmahyppy Pellettikonteissa vesijärjestelmä korvataan jauhesammutuslaitteistolla. 4

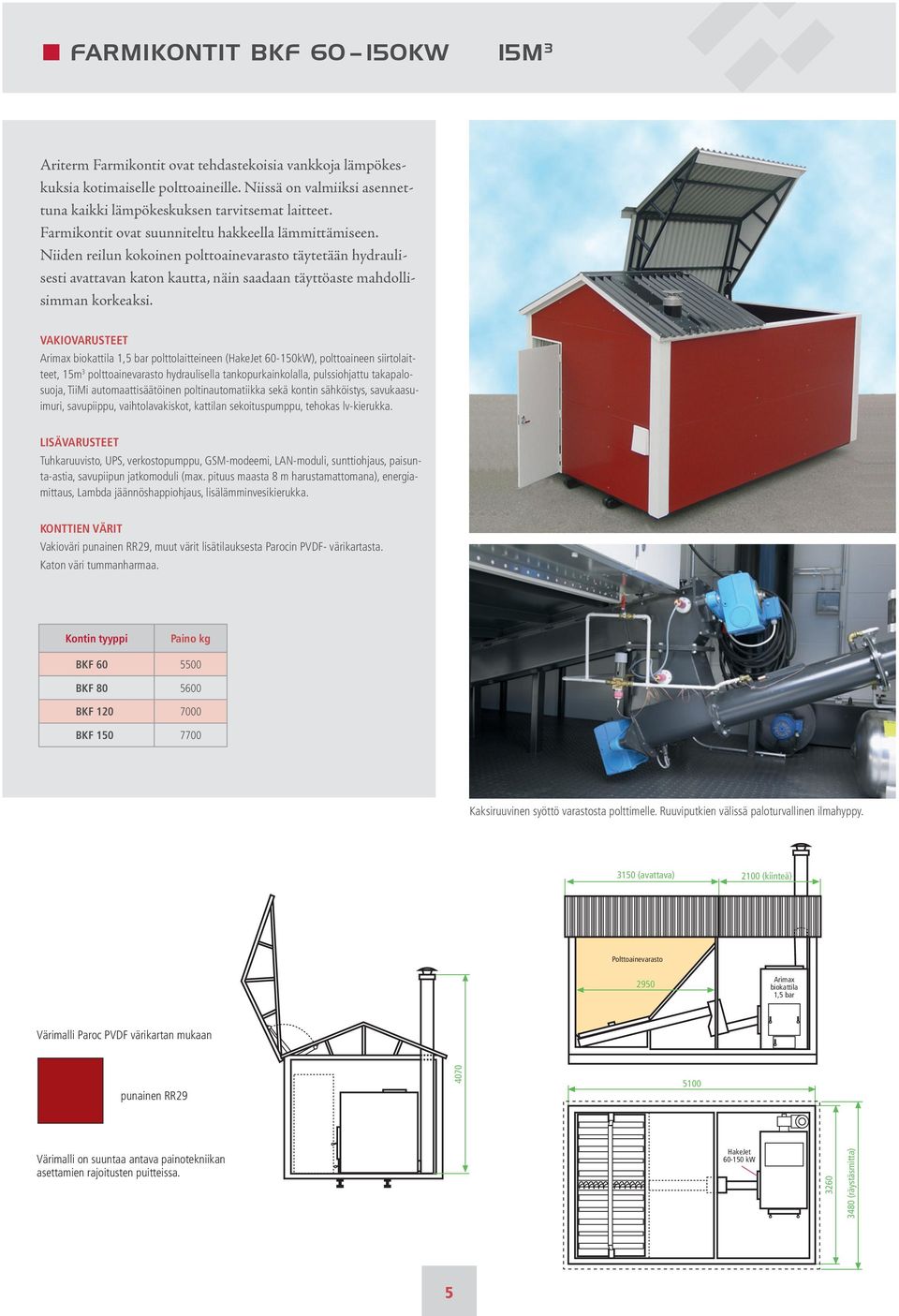

5 Farmikontit BKF kW 15M 3 Ariterm Farmikontit ovat tehdastekoisia vankkoja lämpökeskuksia kotimaiselle polttoaineille. Niissä on valmiiksi asennettuna kaikki lämpökeskuksen tarvitsemat laitteet. Farmikontit ovat suunniteltu hakkeella lämmittämiseen. Niiden reilun kokoinen polttoainevarasto täytetään hydraulisesti avattavan katon kautta, näin saadaan täyttöaste mahdollisimman korkeaksi. VAKIOVARUSTEET Arimax biokattila 1,5 bar polttolaitteineen (HakeJet kW), polttoaineen siirtolaitteet, 15m 3 polttoainevarasto hydraulisella tankopurkainkolalla, pulssiohjattu takapalosuoja, TiiMi automaattisäätöinen poltinautomatiikka sekä kontin sähköistys, savukaasuimuri, savupiippu, vaihtolavakiskot, kattilan sekoituspumppu, tehokas lv-kierukka. LISÄVARUSTEET Tuhkaruuvisto, UPS, verkostopumppu, GSM-modeemi, LAN-moduli, sunttiohjaus, paisunta-astia, savupiipun jatkomoduli (max. pituus maasta 8 m harustamattomana), energiamittaus, Lambda jäännöshappiohjaus, lisälämminvesikierukka. KONTTIEN VÄRIT Vakioväri punainen RR29, muut värit lisätilauksesta Parocin PVDF- värikartasta. Katon väri tummanharmaa. Kontin tyyppi Paino kg BKF BKF BKF BKF Kaksiruuvinen syöttö varastosta polttimelle. Ruuviputkien välissä paloturvallinen ilmahyppy (avattava) 2100 (kiinteä) Polttoainevarasto 2950 Arimax biokattila 1,5 bar Värimalli Paroc PVDF värikartan mukaan punainen RR Värimalli on suuntaa antava painotekniikan asettamien rajoitusten puitteissa. HakeJet kw (räystäsmitta)

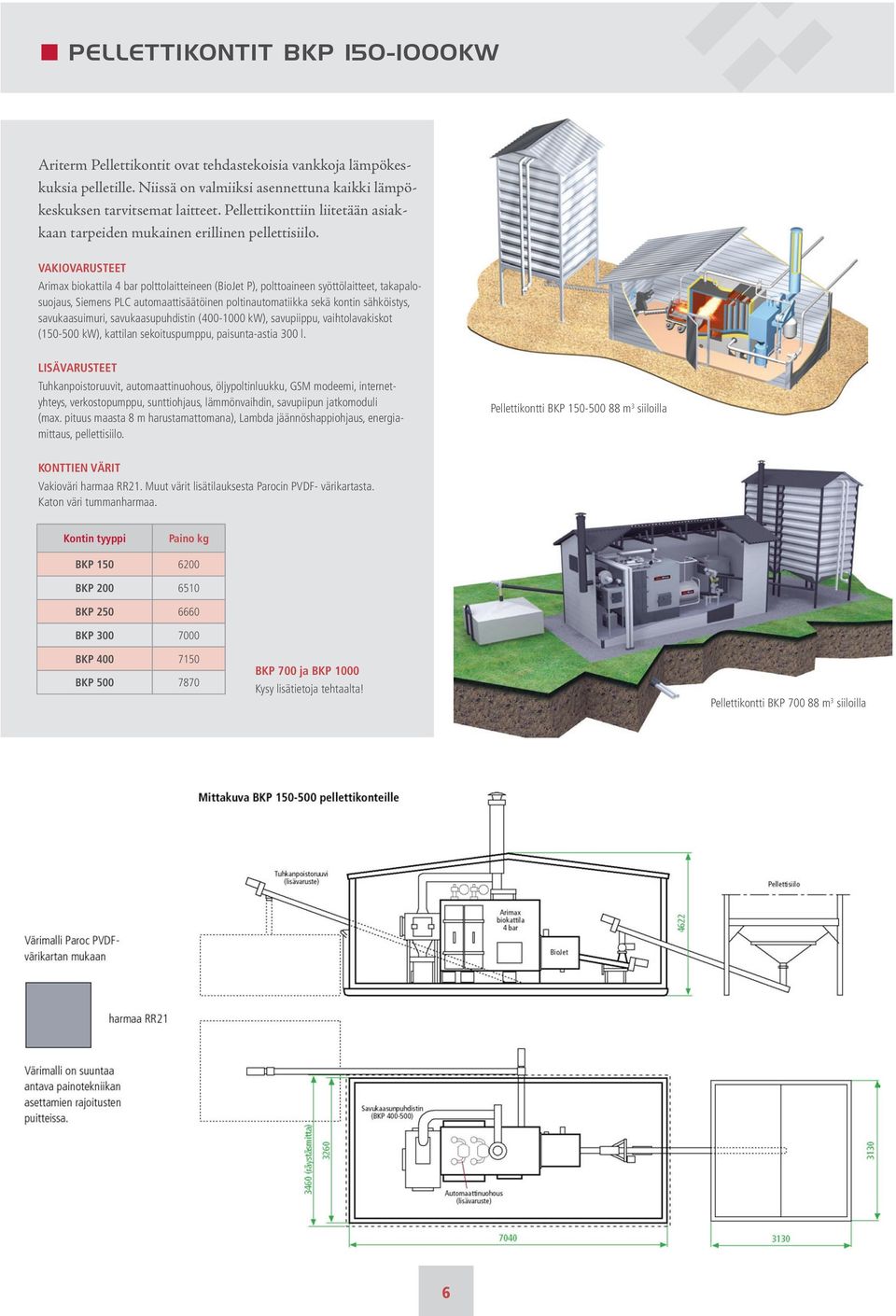

6 Pellettikontit BKP kW Ariterm Pellettikontit ovat tehdastekoisia vankkoja lämpökeskuksia pelletille. Niissä on valmiiksi asennettuna kaikki lämpökeskuksen tarvitsemat laitteet. Pellettikonttiin liitetään asiakkaan tarpeiden mukainen erillinen pellettisiilo. VAKIOVARUSTEET Arimax biokattila 4 bar polttolaitteineen (BioJet P), polttoaineen syöttölaitteet, takapalosuojaus, Siemens PLC automaattisäätöinen poltinautomatiikka sekä kontin sähköistys, savukaasuimuri, savukaasupuhdistin ( kw), savupiippu, vaihtolavakiskot ( kw), kattilan sekoituspumppu, paisunta-astia 300 l. LISÄVARUSTEET Tuhkanpoistoruuvit, automaattinuohous, öljypoltinluukku, GSM modeemi, internetyhteys, verkostopumppu, sunttiohjaus, lämmönvaihdin, savupiipun jatkomoduli (max. pituus maasta 8 m harustamattomana), Lambda jäännöshappiohjaus, energiamittaus, pellettisiilo. Pellettikontti BKP m 3 siiloilla KONTTIEN VÄRIT Vakioväri harmaa RR21. Muut värit lisätilauksesta Parocin PVDF- värikartasta. Katon väri tummanharmaa. Kontin tyyppi Paino kg BKP BKP BKP BKP BKP BKP BKP 700 ja BKP 1000 Kysy lisätietoja tehtaalta! Pellettikontti BKP m 3 siiloilla

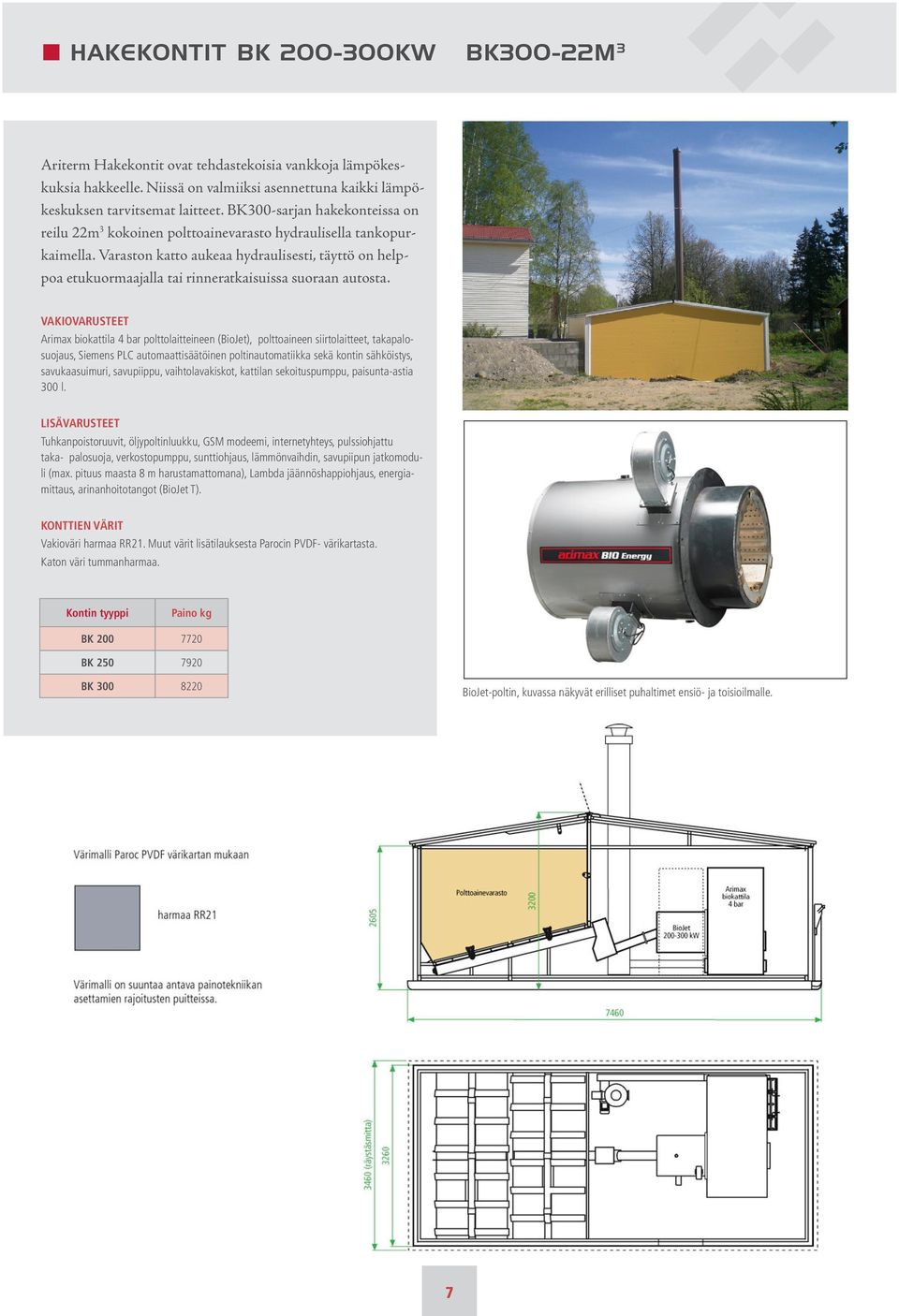

7 Hakekontit BK kW BK300-22m 3 Ariterm Hakekontit ovat tehdastekoisia vankkoja lämpökeskuksia hakkeelle. Niissä on valmiiksi asennettuna kaikki lämpökeskuksen tarvitsemat laitteet. BK300-sarjan hakekonteissa on reilu 22m 3 kokoinen polttoainevarasto hydraulisella tankopurkaimella. Varaston katto aukeaa hydraulisesti, täyttö on helppoa etukuormaajalla tai rinneratkaisuissa suoraan autosta. VAKIOVARUSTEET Arimax biokattila 4 bar polttolaitteineen (BioJet), polttoaineen siirtolaitteet, takapalosuojaus, Siemens PLC automaattisäätöinen poltinautomatiikka sekä kontin sähköistys, savukaasuimuri, savupiippu, vaihtolavakiskot, kattilan sekoituspumppu, paisunta-astia 300 l. LISÄVARUSTEET Tuhkanpoistoruuvit, öljypoltinluukku, GSM modeemi, internetyhteys, pulssiohjattu taka- palosuoja, verkostopumppu, sunttiohjaus, lämmönvaihdin, savupiipun jatkomoduli (max. pituus maasta 8 m harustamattomana), Lambda jäännöshappiohjaus, energiamittaus, arinanhoitotangot (BioJet T). KONTTIEN VÄRIT Vakioväri harmaa RR21. Muut värit lisätilauksesta Parocin PVDF- värikartasta. Katon väri tummanharmaa. Kontin tyyppi Paino kg BK BK BK BioJet-poltin, kuvassa näkyvät erilliset puhaltimet ensiö- ja toisioilmalle.

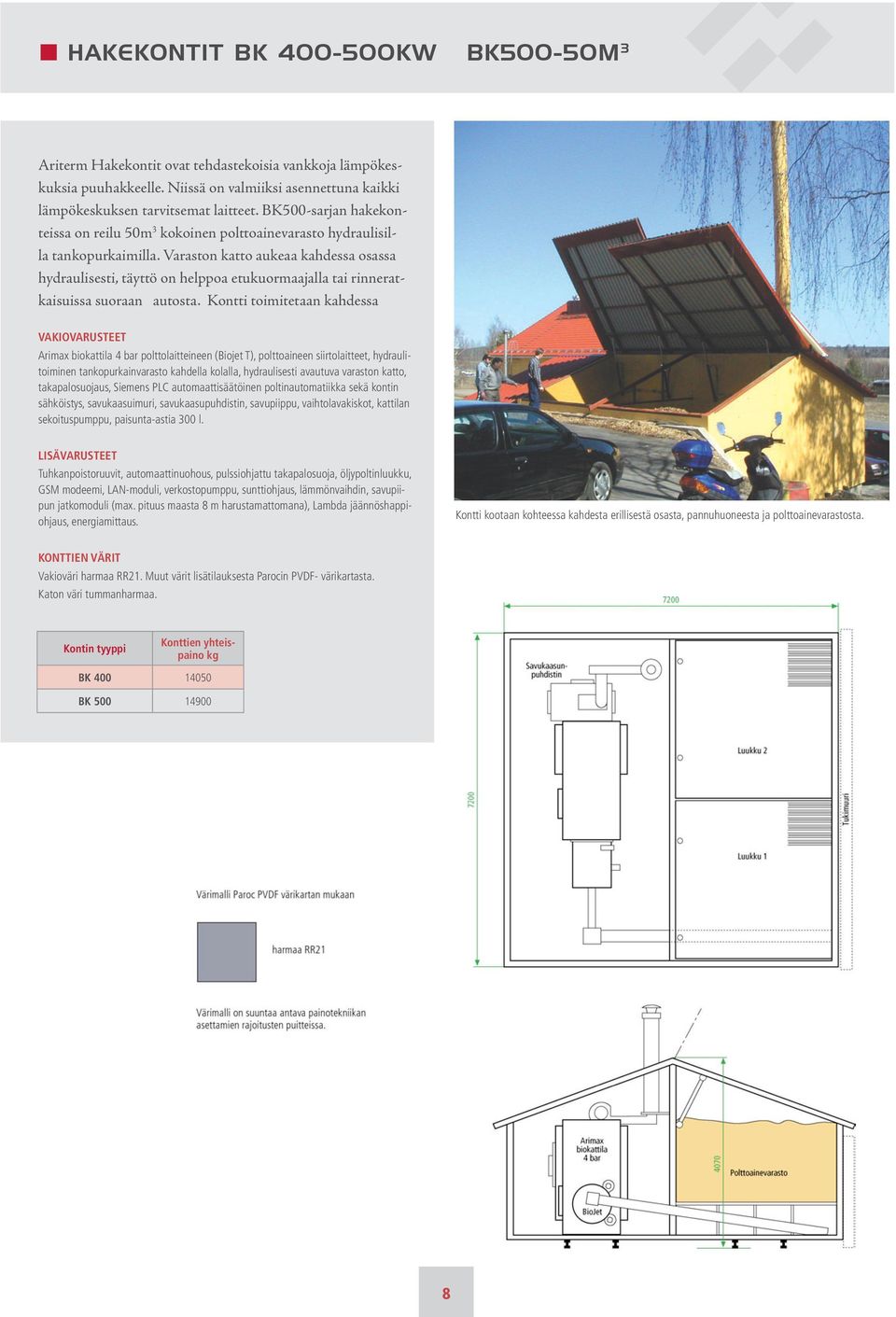

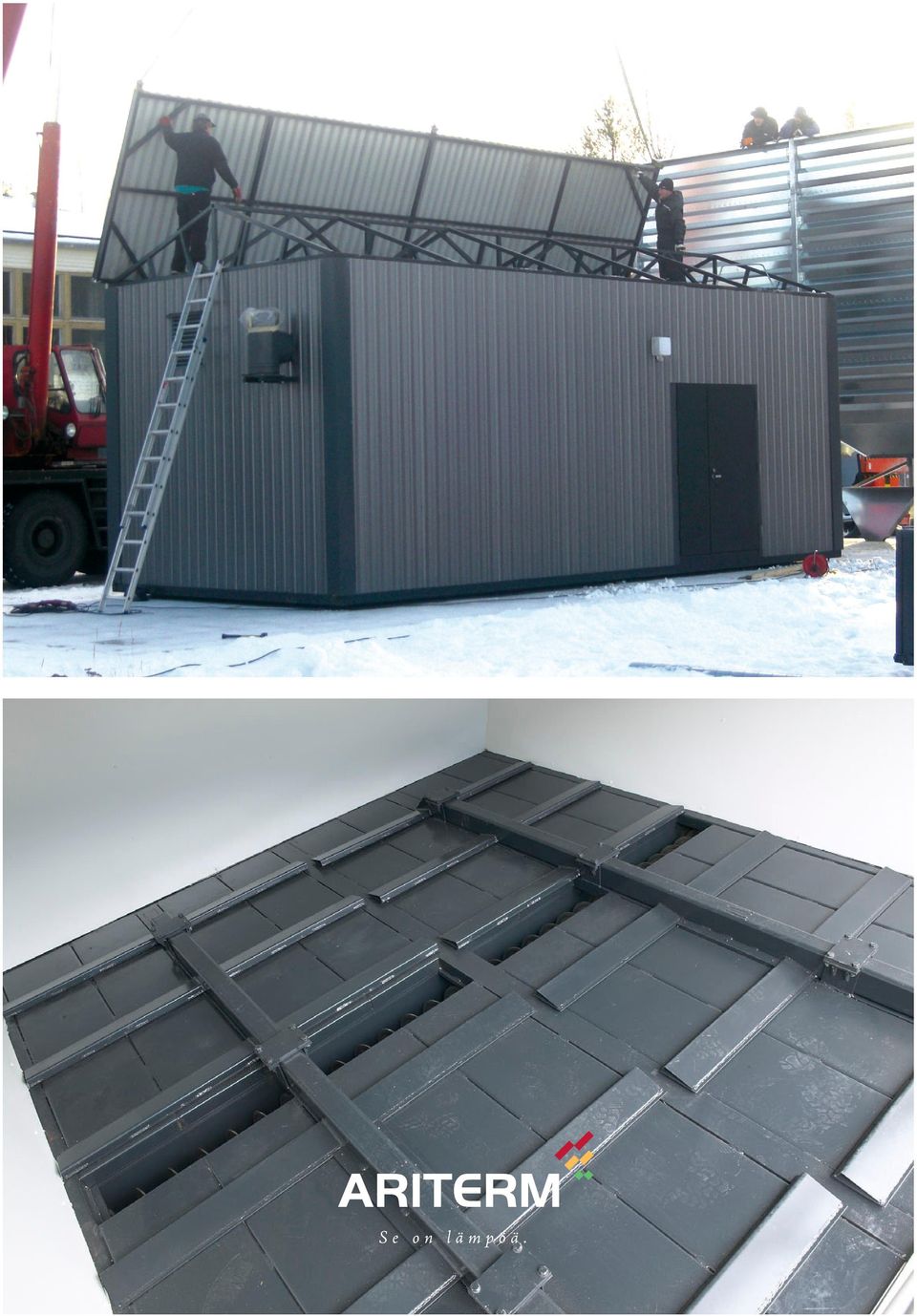

8 Hakekontit BK kW BK500-50m 3 Ariterm Hakekontit ovat tehdastekoisia vankkoja lämpökeskuksia puuhakkeelle. Niissä on valmiiksi asennettuna kaikki lämpökeskuksen tarvitsemat laitteet. BK500-sarjan hakekonteissa on reilu 50m 3 kokoinen polttoainevarasto hydraulisilla tankopurkaimilla. Varaston katto aukeaa kahdessa osassa hydraulisesti, täyttö on helppoa etukuormaajalla tai rinneratkaisuissa suoraan autosta. Kontti toimitetaan kahdessa VAKIOVARUSTEET Arimax biokattila 4 bar polttolaitteineen (Biojet T), polttoaineen siirtolaitteet, hydraulitoiminen tankopurkainvarasto kahdella kolalla, hydraulisesti avautuva varaston katto, takapalosuojaus, Siemens PLC automaattisäätöinen poltinautomatiikka sekä kontin sähköistys, savukaasuimuri, savukaasupuhdistin, savupiippu, vaihtolavakiskot, kattilan sekoituspumppu, paisunta-astia 300 l. LISÄVARUSTEET Tuhkanpoistoruuvit, automaattinuohous, pulssiohjattu takapalosuoja, öljypoltinluukku, GSM modeemi, LAN-moduli, verkostopumppu, sunttiohjaus, lämmönvaihdin, savupiipun jatkomoduli (max. pituus maasta 8 m harustamattomana), Lambda jäännöshappiohjaus, energiamittaus. Kontti kootaan kohteessa kahdesta erillisestä osasta, pannuhuoneesta ja polttoainevarastosta. KONTTIEN VÄRIT Vakioväri harmaa RR21. Muut värit lisätilauksesta Parocin PVDF- värikartasta. Katon väri tummanharmaa. Kontin tyyppi Konttien yhteispaino kg BK BK

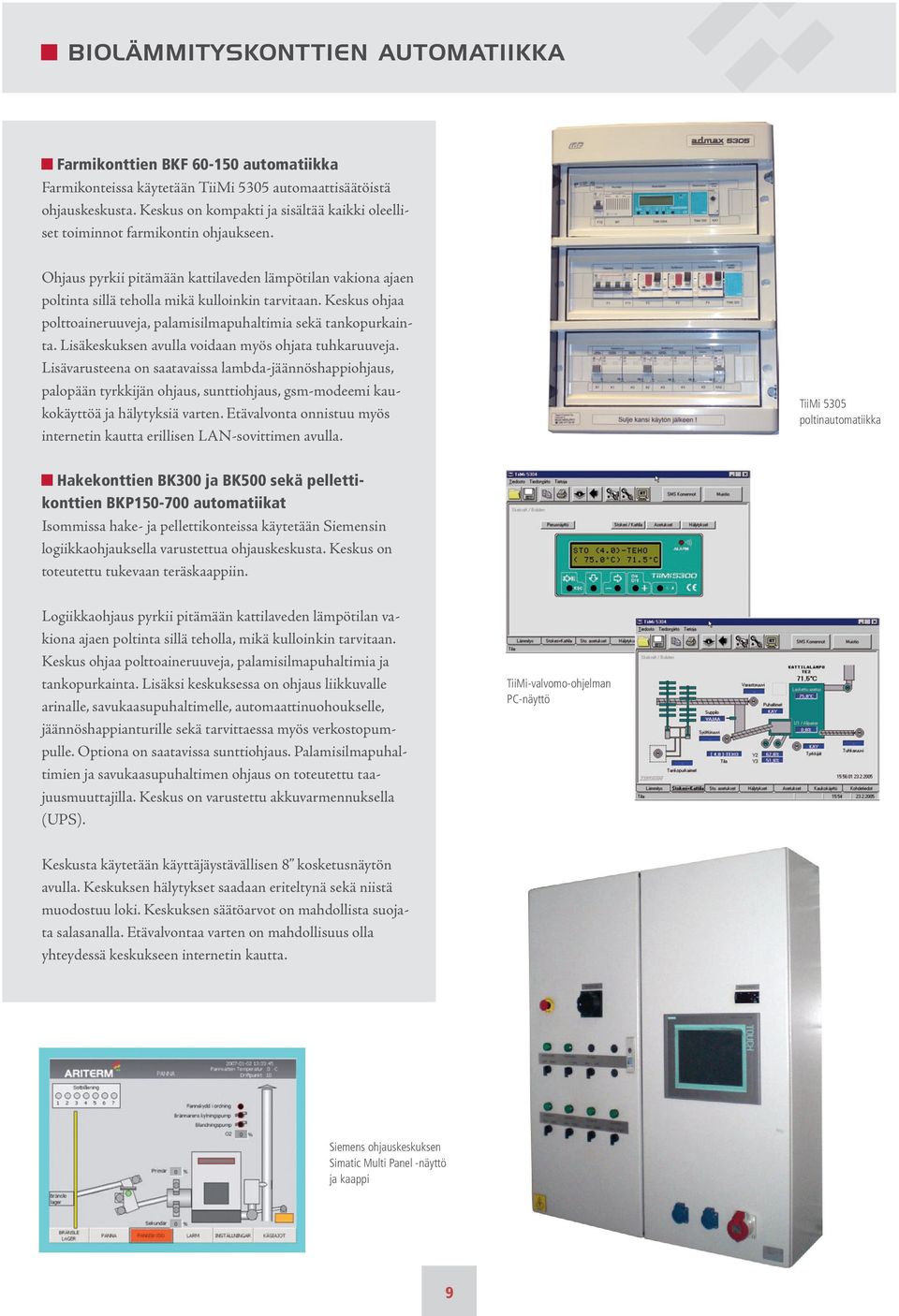

9 BIOLÄMMITYSKONTTIEN AUTOMATIIKKA Farmikonttien BKF automatiikka Farmikonteissa käytetään TiiMi 5305 automaattisäätöistä ohjauskeskusta. Keskus on kompakti ja sisältää kaikki oleelliset toiminnot farmikontin ohjaukseen. Ohjaus pyrkii pitämään kattilaveden lämpötilan vakiona ajaen poltinta sillä teholla mikä kulloinkin tarvitaan. Keskus ohjaa polttoaineruuveja, palamisilmapuhaltimia sekä tankopurkainta. Lisäkeskuksen avulla voidaan myös ohjata tuhkaruuveja. Lisävarusteena on saatavaissa lambda-jäännöshappiohjaus, palopään tyrkkijän ohjaus, sunttiohjaus, gsm-modeemi kaukokäyttöä ja hälytyksiä varten. Etävalvonta onnistuu myös internetin kautta erillisen LAN-sovittimen avulla. TiiMi 5305 poltinautomatiikka Hakekonttien BK300 ja BK500 sekä pellettikonttien BKP automatiikat Isommissa hake- ja pellettikonteissa käytetään Siemensin logiikkaohjauksella varustettua ohjauskeskusta. Keskus on toteutettu tukevaan teräskaappiin. Logiikkaohjaus pyrkii pitämään kattilaveden lämpötilan vakiona ajaen poltinta sillä teholla, mikä kulloinkin tarvitaan. Keskus ohjaa polttoaineruuveja, palamisilmapuhaltimia ja tankopurkainta. Lisäksi keskuksessa on ohjaus liikkuvalle arinalle, savukaasupuhaltimelle, automaattinuohoukselle, jäännöshappianturille sekä tarvittaessa myös verkostopumpulle. Optiona on saatavissa sunttiohjaus. Palamisilmapuhaltimien ja savukaasupuhaltimen ohjaus on toteutettu taajuusmuuttajilla. Keskus on varustettu akkuvarmennuksella (UPS). TiiMi-valvomo-ohjelman PC-näyttö Keskusta käytetään käyttäjäystävällisen 8 kosketusnäytön avulla. Keskuksen hälytykset saadaan eriteltynä sekä niistä muodostuu loki. Keskuksen säätöarvot on mahdollista suojata salasanalla. Etävalvontaa varten on mahdollisuus olla yhteydessä keskukseen internetin kautta. Siemens ohjauskeskuksen Simatic Multi Panel -näyttö ja kaappi

10 Lisävarusteet Tuhkaruuvisto Tuhkaruuvit poistavat tuhkan automaattisesti tulipesän alta ulkoiseen tuhka-astiaan. Automaattinuohous Paineilmakäyttöinen automaattinuohous pitää kattilan lämmönsiirtopinnat puhtaina ja hyötysuhteen jatkuvasti korkeana. Vähentää oleellisesti laitoksen puhdistustyötä. Automaattinuohous on saatavana kontteihin BKP ja BK Tuhkaruuvisto Verkostopumppu ja lämmönvaihdin Nämä asiakkaan määrittelemät varusteet voidaan myös asentaa konttiin. Näin kontti on paikalle tuotaessa myös näiltä osin valmis käyttöönotettavaksi. Kaukokäyttö ja hälytykset Laitoksen automatiikkaa voidaan kaukokäyttää verkkosovittimen kautta. Modeemin kautta hälytykset ohjautuvat vuorossa olevan huoltomiehen matkapuhelimeen. Savukaasunpuhdistin Savukaasupuhdistin eli sykloni poistaa tehokkaasti savukaasuista noen ja lentotuhkan. Se on myös erittäin suositeltava lisävaruste kun järjestelmässä on automaattinuohous. Isommissa konteissa puhdistin on vakiovarusteena. Katso soveltuvuus ko. kontin varusteluettelosta. Automaattinuohous Takapalosuojaus Kontit ovat valmiiksi varusteltuja takapaloriskiä varten. Hakekontteihin voidaan lisävarusteena asentaa pulssiohjattu takapalosuoja. Tuhkaimuri Tuhkaimurilla voidaan myös puhdistaa kattila konvektion alta. Imuri voidaan asentaa esim huoltoyrityksen perävaunuun, jolloin se voi palvella useampaa lämpölaitosta. Energiamittari Hyödyllinen lisävaruste mm. lämpöyrittäjille. Tuhkaimuri Sunttiohjaus Sunttiohjauksella säädetään kattilasta lähtevän menoveden lämpötilaa. Järjestelmässä on ulkoilma- ja menovesianturit, joiden antamien tietojen perusteella ohjaus nostaa tai laskee lämpötilaa pyrkien siihen, ettei verkostoon turhaan lähtisi liian kuumaa vettä. Sunttiohjauksella säästetään lämmityskuluissa optimoimalla kattilan lämmöntuotto. Sunttiohjaus on saatavana kaikkiin konttimalleihin. Savukaasunpuhdistin 10
