1 Lämpölaitostekniikkaa Nurmes Esa Kinnunen Biomas-hanke 1

2 Laiteratkaisut ja polttotekniikka Uusi vai vanha? Kontti vai kiinteä? Stokerin toimintaperiaate Polttoaineen varastointi ja siirto varastosta erilaisilla kuljettimilla kattilaan Lisävarusteet 2

3 Lämmityksen suunnittelu Selvitetään lämmitettävät rakennukset Lasketaan lämmityskattilan koko (kw) ja kokonaisenergiantarve (kwh vuodessa) Käytettävät polttoaineet ja niiden hinnat Vanhoihin tiloihin mitoitetaan lämmityslaitteiden tilantarve ja tehdään tarvittaessa mittapiirros Alustava lämpökanaalien mitoitus ja hinta (LV-suunnittelija tekee lopullisen) Käydään läpi lämmityslaitteet ja niiden toimintaperiaate Laaditaan investoinnin kustannusarvio (lopullisen laatii LV- ja rakennussuunnittelija) Mahdolliset vertailu ja kannattavuuslaskelmat eri polttoaineille Selvitetään avustuskelpoisuus ja miten haetaan 3

4 Nyrkkisääntöjä (ei mitoitukseen): Talo kw Korjaamo 3-5 kw Navetta 3-5 kw + lämmin käyttövesi 25 kw (jos varaaja kw) Lämpöverkko 2 kw/100 m Sähköpatterien koko Kattilateho kw öljynkulutus m3 x 4 öljypolttimen suutinkoko gall x 40 Hakkeen kulutus vuodessa = kattilateho kw x 3 max. päivässä = vuosikulutus / 100 Pelletin kulutus tonnia vuodessa = kattilateho kw / 2 m3 vuodessa = tn x 1,5 4

5 Rakennanko uuden vai korjaanko vanhaa? Vanhan lämpökeskuksen kunto Kattilahuoneen kunto Piippu Lämmönjako Kanaalit Sijainti Jos OK, niin voidaan päivittää vanhaa lämpökeskusta Jos vanha on huonokuntoinen, rakennetaan uusi lämpökeskus 5

6 Polttoaineen varastointi Miksi tarvitaan polttoainevarasto? Mahdollistaa haketusurakoitsijan käytön Saadaan ostaa polttoainetta edullisesti Saadaan toimintaan tehokkuutta kustannuksia alas Hakkeen kuivaus? Koneellinen kuivaus tapauskohtaista käsitäytössä oltava aina kuiva hake Ylivuotisen hakkeen käyttö ja oikeaoppinen varastointi kasalla 6

7 Minkälainen on hyvä polttoainevarasto? Pienet lämpökeskukset Tilavuudeltaan n. vuoden tarvetta vastaava Lähellä lämpökeskusta helppo liikennöinti Pölytiivis, jos muun rakennuksen yhteydessä Betonilattia Isot lämpökeskukset Mahdollisimman korkea turverekat, kippaus ym. Tilavuus: 2-5 päivän tarve huipputeholla + kuormakoko 7

8 Varastokuivuri 8

9 Kontti vai paikalle rakennettu? Kontti +Ei vie rakennusaikaa töpselit kiinni ja menoksi +Konepoistona +Voi vaihtaa helposti uuteen +Kaikki valmiiksi suunniteltua ja testattua -Ahtaus, hinta, siilon koko Paikalle rakennettu +Mahdollisuus omaan työhön +Saa rakentaa oman tyylin mukaan +Polttoainesiilon koko tarpeen mukaan -Oman ajan käyttö, tuleeko viimeisteltyä? -Ei ole helppo vaihtaa uuteen (rakennettaessa huomioitava mahd. laajennusvara) 9

10 Edullisempia versioita 10

11 Varastosta suoraan kattilaan Alta purkavat Tankopurkain Kolapurkain Jousipurkain Päältä purkavat? 11

12 Perusratkaisu 12

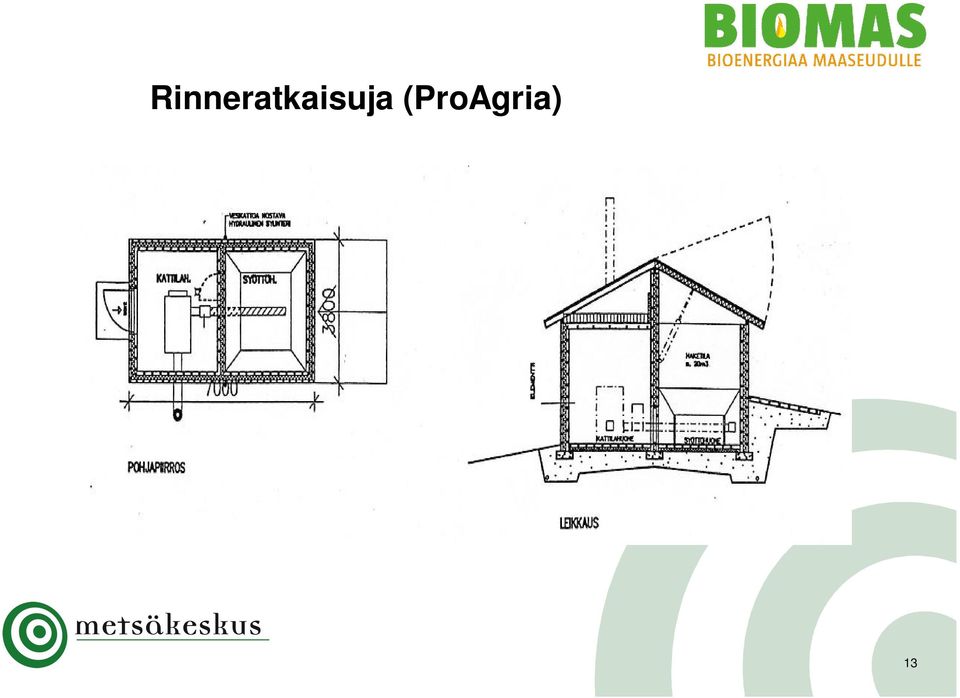

13 Rinneratkaisuja (ProAgria) 13

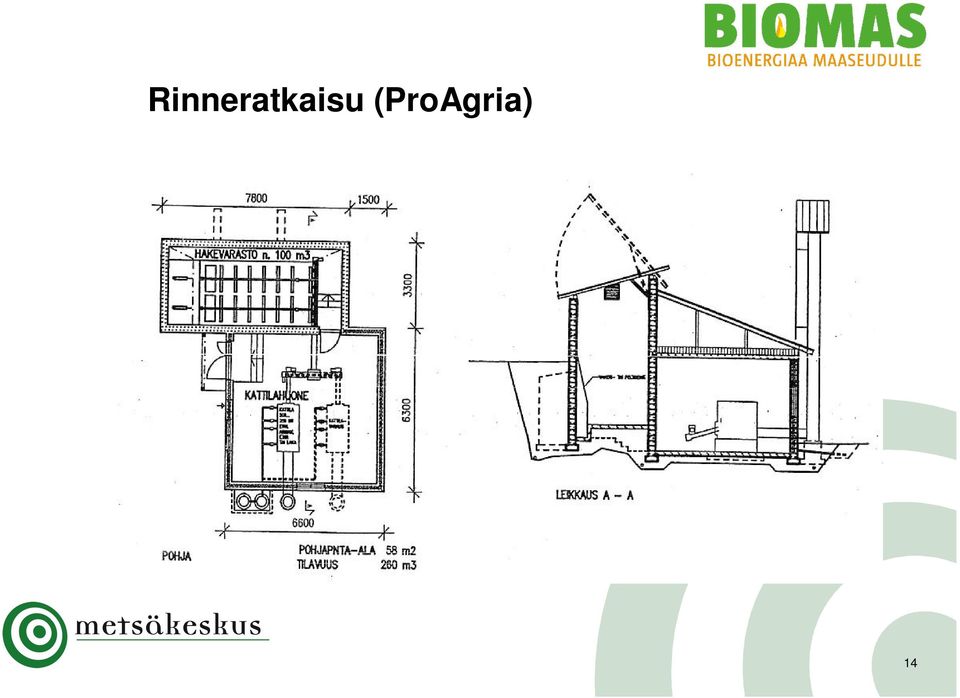

14 Rinneratkaisu (ProAgria) 14

15 Suuri polttoainesiilo 15

16 Rinneratkaisu (ProAgria) 16

17 Arinaratkaisut, palopäät Pienissä kokoluokissa putkimallinen palopää tai palomalja Isommissa arinaratkaisut (taso-, keko-, viisto-, tai porrasarinat) Oltava riittävän suuri kattilan kokoon nähden Turpeella ja viljalla on hyvä olla liikkuva arina tai vastaava muu ratkaisu 17

18 Liikkuvia arinoita 18

19 Kattilat Kattilan valinta yleensä helpoin osa laiteinvestointia Kattilan tehon mitoittaminen tärkeää Levy- ja pystytuubikattilat OK stokerikäytössä Tuhkajalustalla lisää tuhkatilaa ja parempi hyötysuhde 19

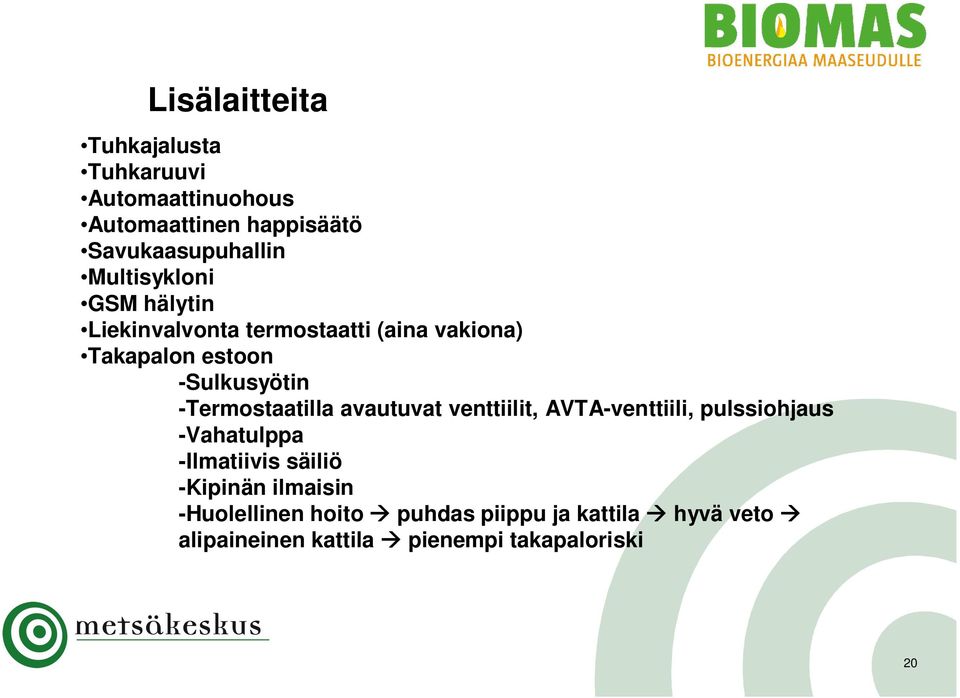

20 Lisälaitteita Tuhkajalusta Tuhkaruuvi Automaattinuohous Automaattinen happisäätö Savukaasupuhallin Multisykloni GSM hälytin Liekinvalvonta termostaatti (aina vakiona) Takapalon estoon -Sulkusyötin -Termostaatilla avautuvat venttiilit, AVTA-venttiili, pulssiohjaus -Vahatulppa -Ilmatiivis säiliö -Kipinän ilmaisin -Huolellinen hoito puhdas piippu ja kattila hyvä veto alipaineinen kattila pienempi takapaloriski 20

21 Tuhkaruuvi 21

22 Turvalaitteita 22

23 Kanaalit Teräsputki kestää suurta lämpötilaa vaatii ammattitaitoisen hitsarin pystyy eristämään ja peittämään vasta kun putkessa on lämpö päällä yksi- ja kaksiputkisia Muoviputki helppo ja nopea asentaa kaivannon ei tarvitse olla suora voi peittää heti paine ja lämpötila vaikuttaa kestoikään ei jyrkkiä mutkia yksi- kaksi- ja neliputkisia 23

24 Laiteluetteloita: 24
