Lähilämpöä Teiskossa Juha Hiitelä Metsäkeskus Pirkanmaa

Transkriptio

1 Lähilämpöä Teiskossa Juha Hiitelä Metsäkeskus Pirkanmaa

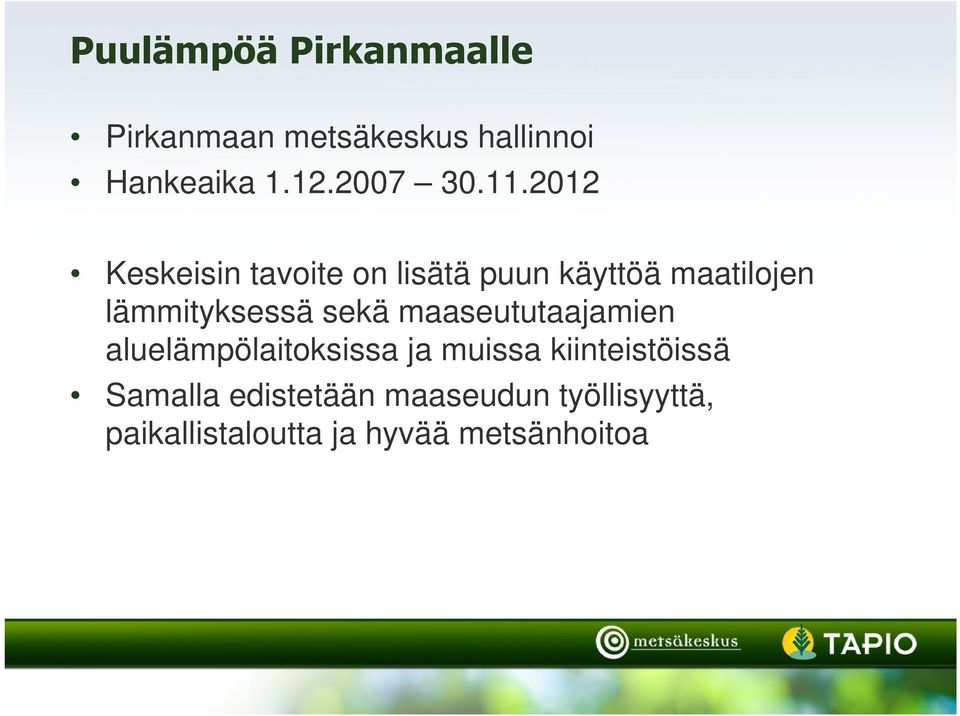

2 Puulämpöä Pirkanmaalle Pirkanmaan metsäkeskus hallinnoi Hankeaika Keskeisin tavoite on lisätä puun käyttöä maatilojen lämmityksessä sekä maaseututaajamien aluelämpölaitoksissa ja muissa kiinteistöissä Samalla edistetään maaseudun työllisyyttä, paikallistaloutta ja hyvää metsänhoitoa

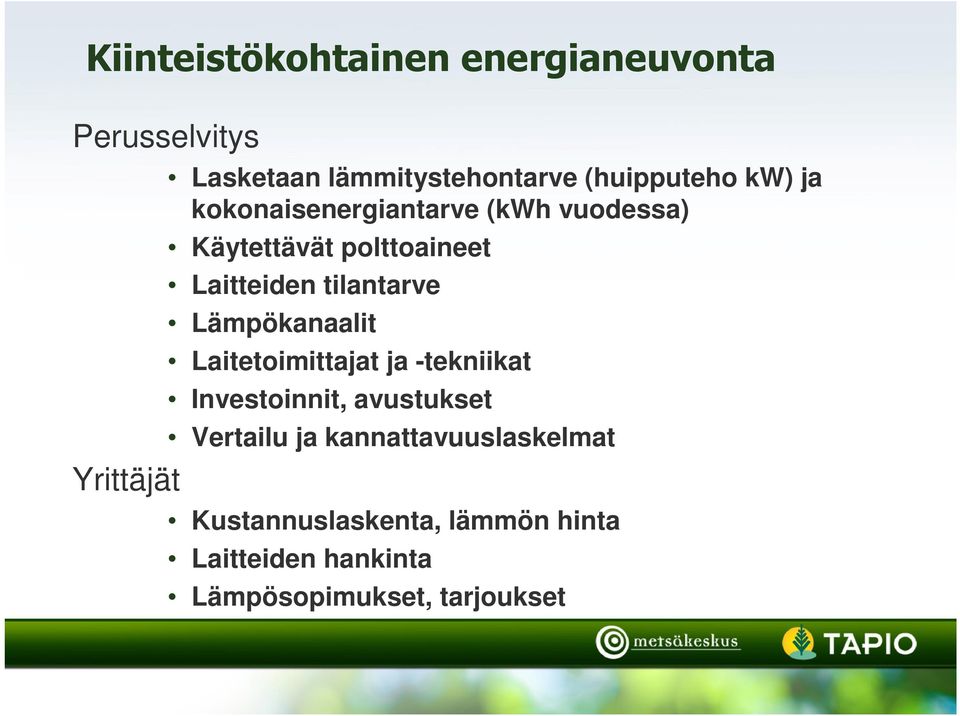

3 Kiinteistökohtainen energianeuvonta Perusselvitys Yrittäjät Lasketaan lämmitystehontarve (huipputeho kw) ja kokonaisenergiantarve (kwh vuodessa) Käytettävät polttoaineet Laitteiden tilantarve Lämpökanaalit Laitetoimittajat ja -tekniikat Investoinnit, avustukset Vertailu ja kannattavuuslaskelmat Kustannuslaskenta, lämmön hinta Laitteiden hankinta Lämpösopimukset, tarjoukset

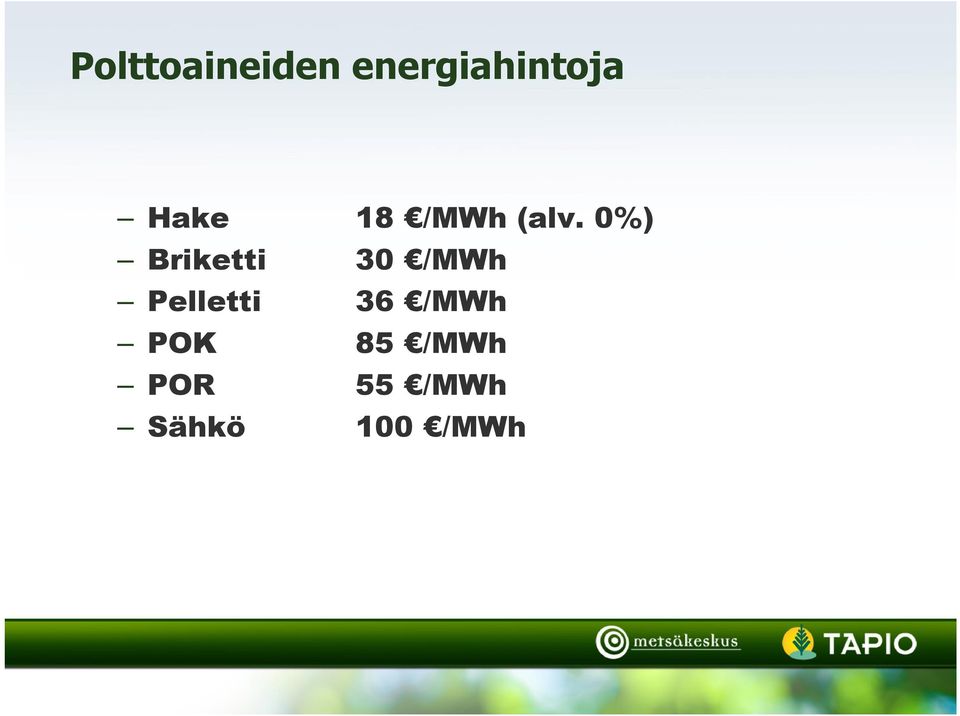

4 Polttoaineiden energiahintoja Hake 18 /MWh (alv. 0%) Briketti 30 /MWh Pelletti 36 /MWh POK 85 /MWh POR 55 /MWh Sähkö 100 /MWh

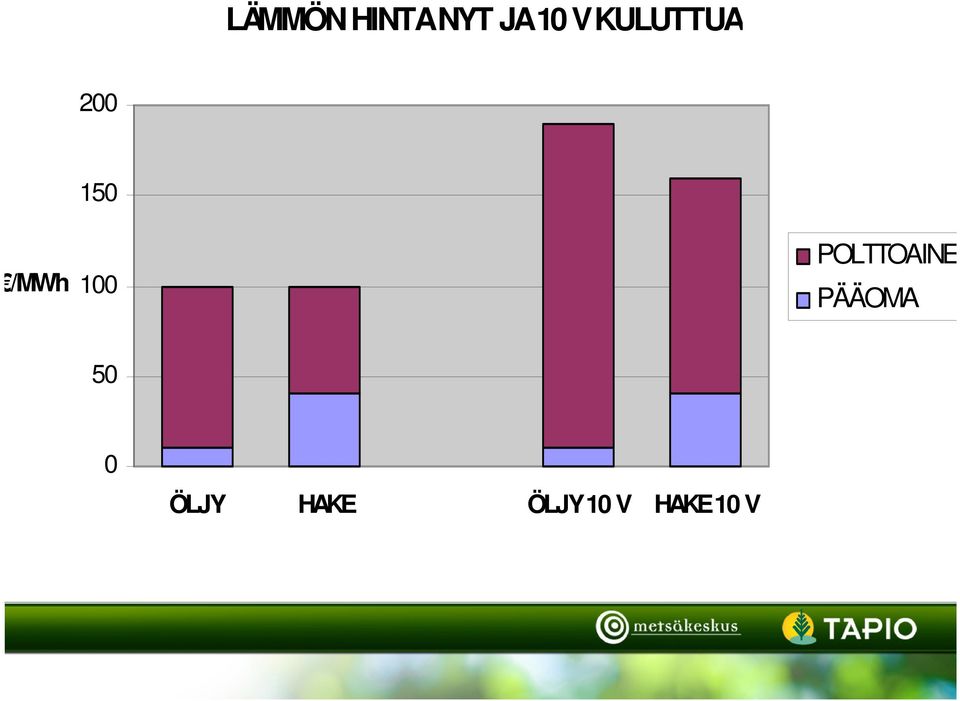

5 LÄMMÖN HINTA NYT JA 10 V KULUTTUA 200 /MWh POLTTOAINE PÄÄOMA 50 0 ÖLJY HAKE ÖLJY 10 V HAKE 10 V

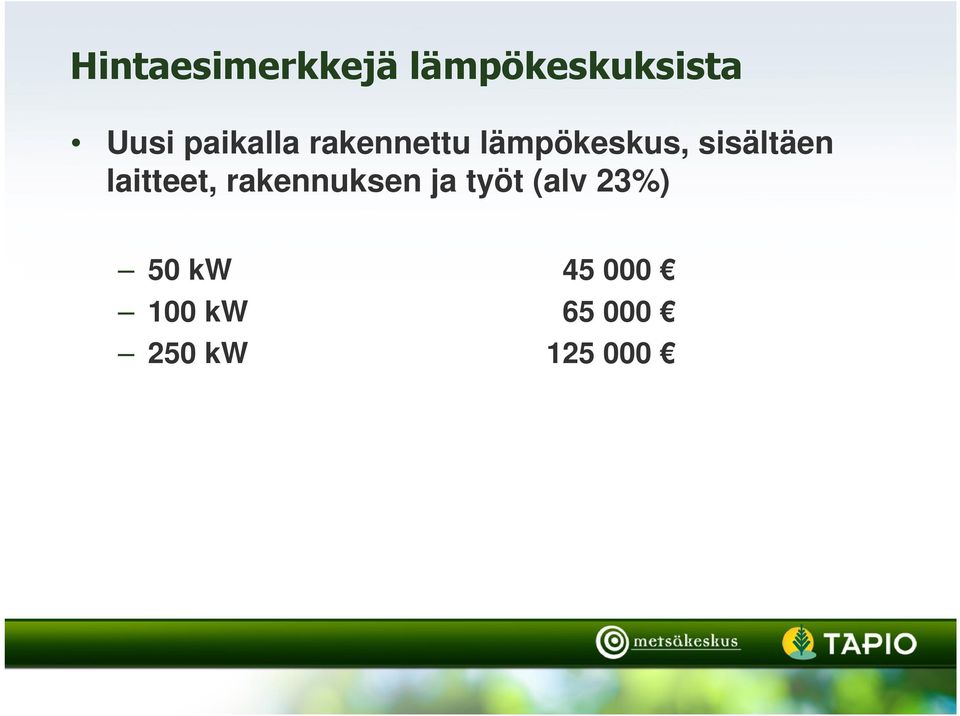

6 Hintaesimerkkejä lämpökeskuksista Uusi paikalla rakennettu lämpökeskus, sisältäen laitteet, rakennuksen ja työt (alv 23%) 50 kw kw kw

7 LAITERATKAISUT JA POLTTOTEKNIIKKA Uusi vai vanha Kontti vai kiinteä Stokerin toimintaperiaate Polttoaineen varastointi ja siirto varastosta erilaisilla kuljettimilla kattilaan Lisävarusteet

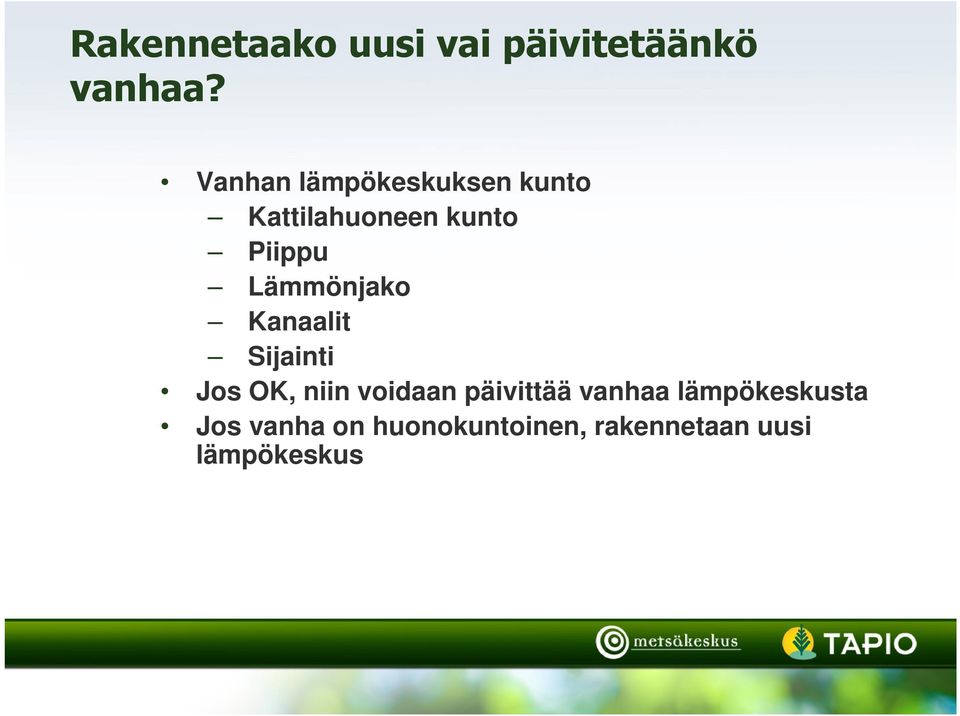

8 Rakennetaako uusi vai päivitetäänkö vanhaa? Vanhan lämpökeskuksen kunto Kattilahuoneen kunto Piippu Lämmönjako Kanaalit Sijainti Jos OK, niin voidaan päivittää vanhaa lämpökeskusta Jos vanha on huonokuntoinen, rakennetaan uusi lämpökeskus

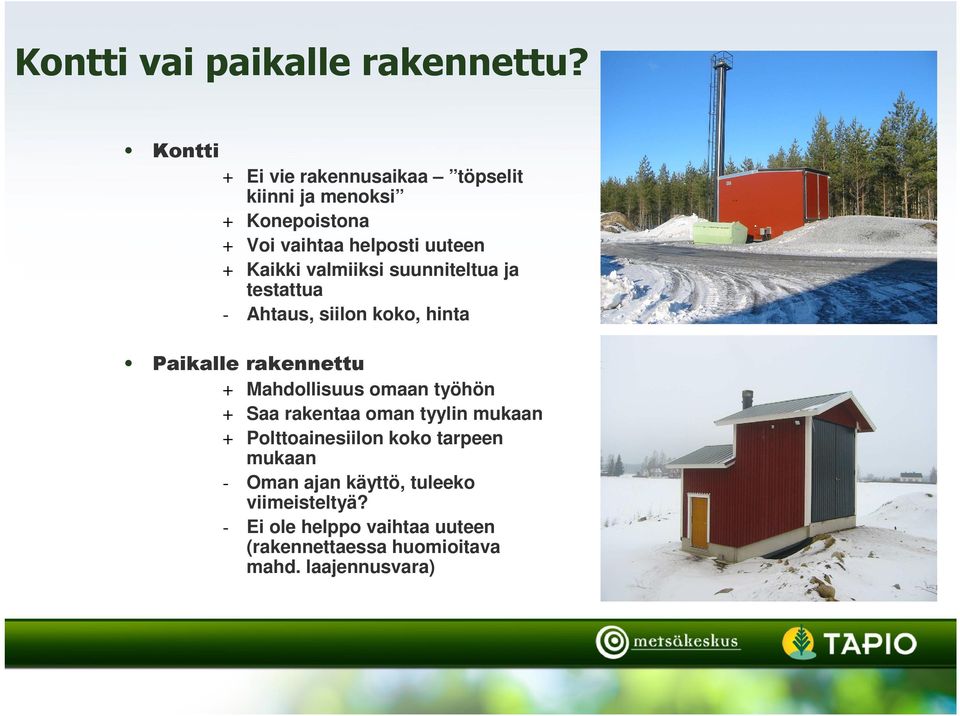

9 Kontti vai paikalle rakennettu? Kontti + Ei vie rakennusaikaa töpselit kiinni ja menoksi + Konepoistona + Voi vaihtaa helposti uuteen + Kaikki valmiiksi suunniteltua ja testattua - Ahtaus, siilon koko, hinta Paikalle rakennettu + Mahdollisuus omaan työhön + Saa rakentaa oman tyylin mukaan + Polttoainesiilon koko tarpeen mukaan - Oman ajan käyttö, tuleeko viimeisteltyä? - Ei ole helppo vaihtaa uuteen (rakennettaessa huomioitava mahd. laajennusvara)

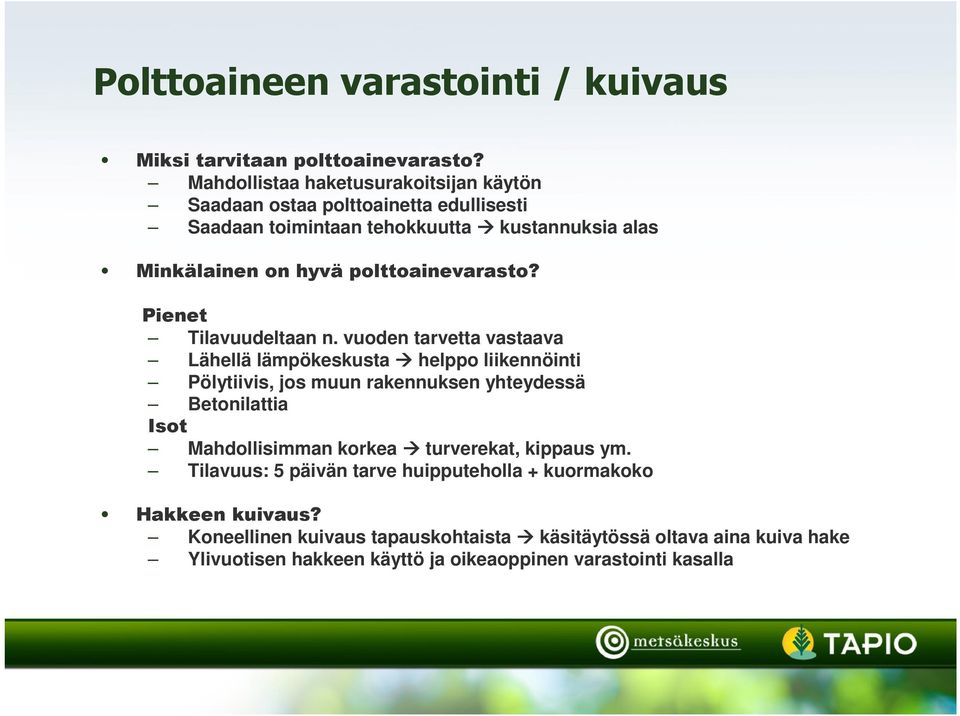

10 Polttoaineen varastointi / kuivaus Miksi tarvitaan polttoainevarasto? Mahdollistaa haketusurakoitsijan käytön Saadaan ostaa polttoainetta edullisesti Saadaan toimintaan tehokkuutta kustannuksia alas Minkälainen on hyvä polttoainevarasto? Pienet Tilavuudeltaan n. vuoden tarvetta vastaava Lähellä lämpökeskusta helppo liikennöinti Pölytiivis, jos muun rakennuksen yhteydessä Betonilattia Isot Mahdollisimman korkea turverekat, kippaus ym. Tilavuus: 5 päivän tarve huipputeholla + kuormakoko Hakkeen kuivaus? Koneellinen kuivaus tapauskohtaista käsitäytössä oltava aina kuiva hake Ylivuotisen hakkeen käyttö ja oikeaoppinen varastointi kasalla

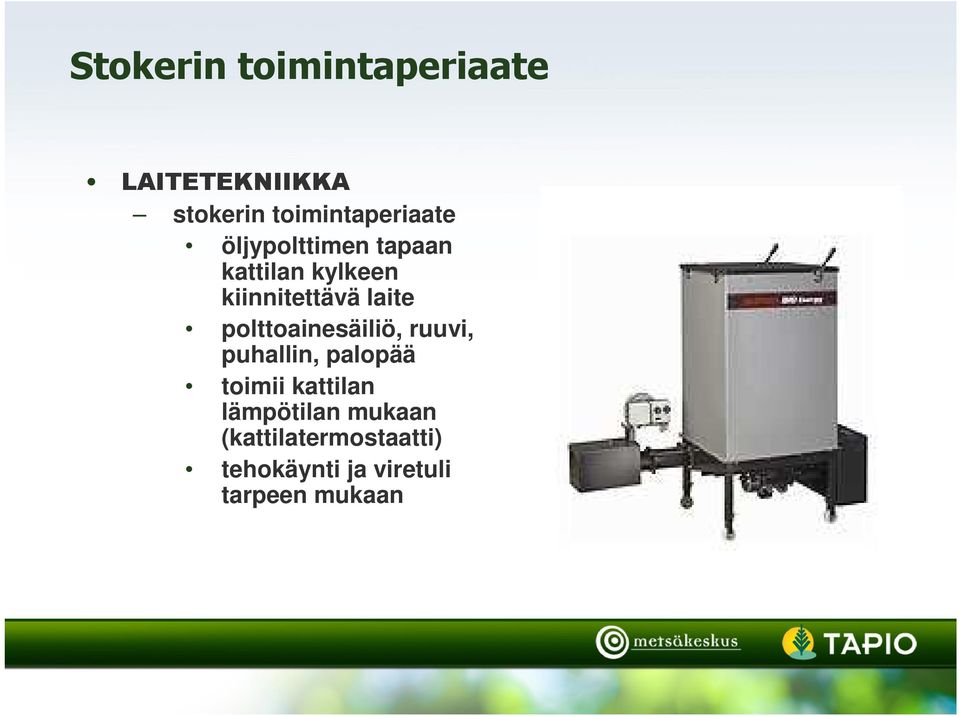

11 Stokerin toimintaperiaate LAITETEKNIIKKA stokerin toimintaperiaate öljypolttimen tapaan kattilan kylkeen kiinnitettävä laite polttoainesäiliö, ruuvi, puhallin, palopää toimii kattilan lämpötilan mukaan (kattilatermostaatti) tehokäynti ja viretuli tarpeen mukaan

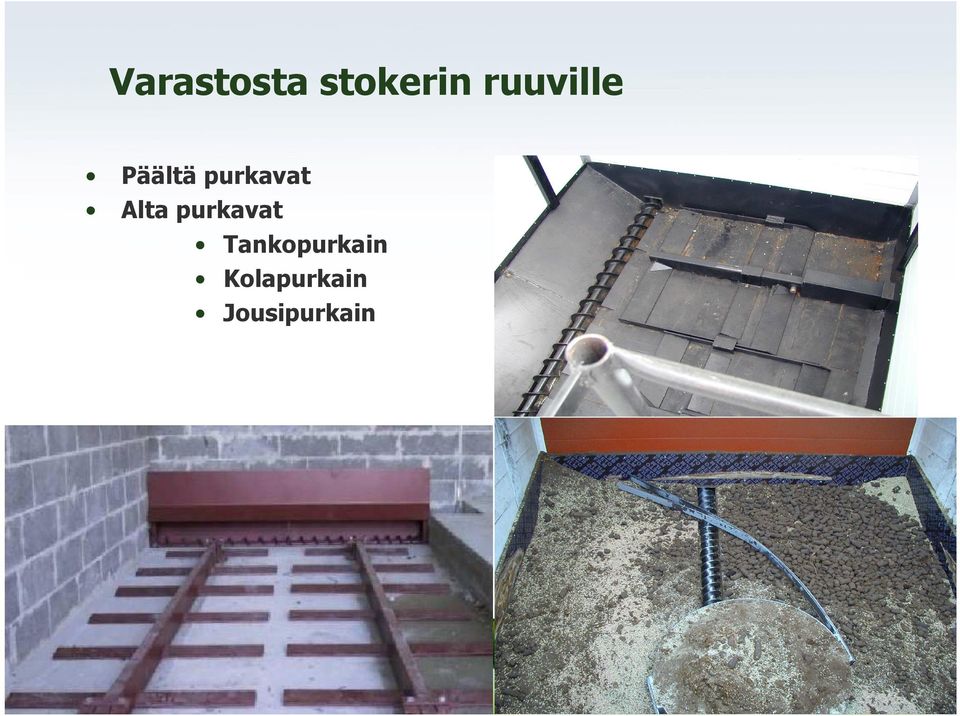

12 Varastosta stokerin ruuville Päältä purkavat Alta purkavat Tankopurkain Kolapurkain Jousipurkain

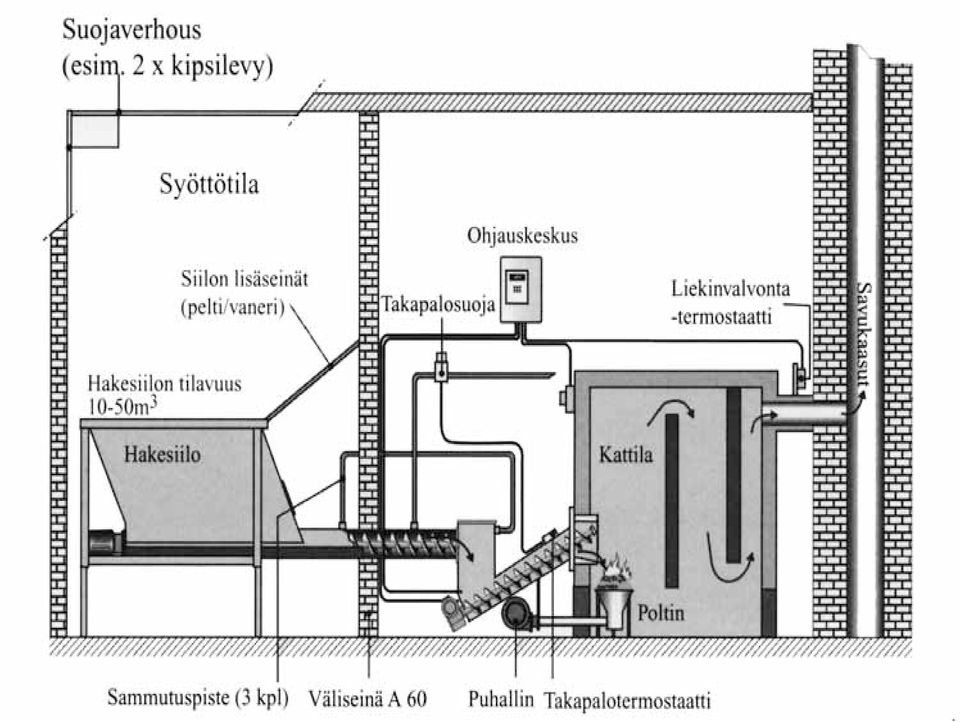

13

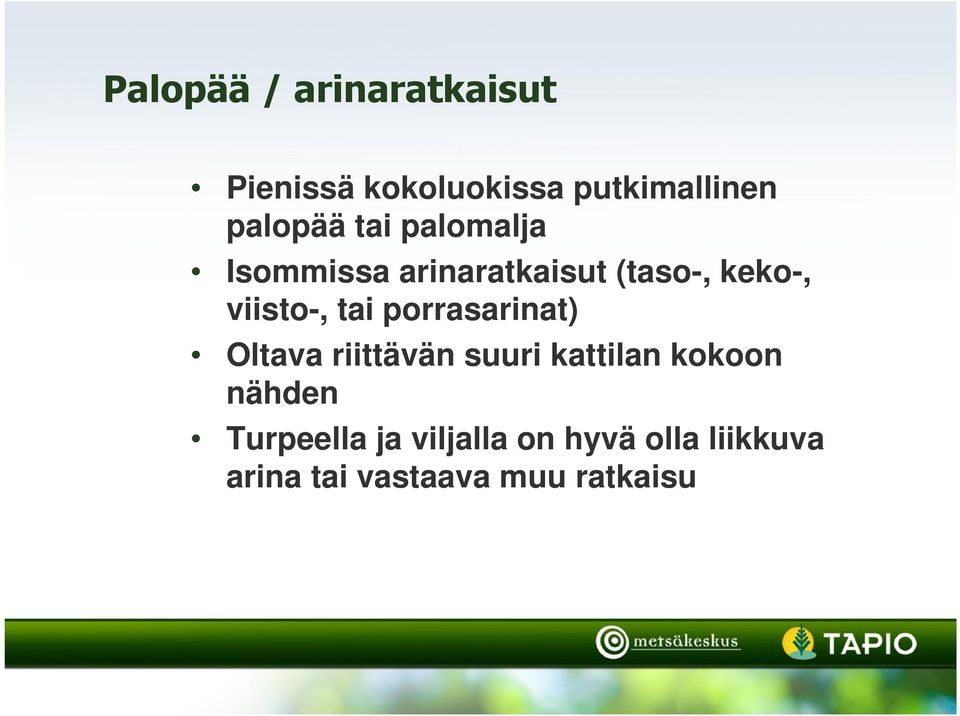

14 Palopää / arinaratkaisut Pienissä kokoluokissa putkimallinen palopää tai palomalja Isommissa arinaratkaisut (taso-, keko-, viisto-, tai porrasarinat) Oltava riittävän suuri kattilan kokoon nähden Turpeella ja viljalla on hyvä olla liikkuva arina tai vastaava muu ratkaisu

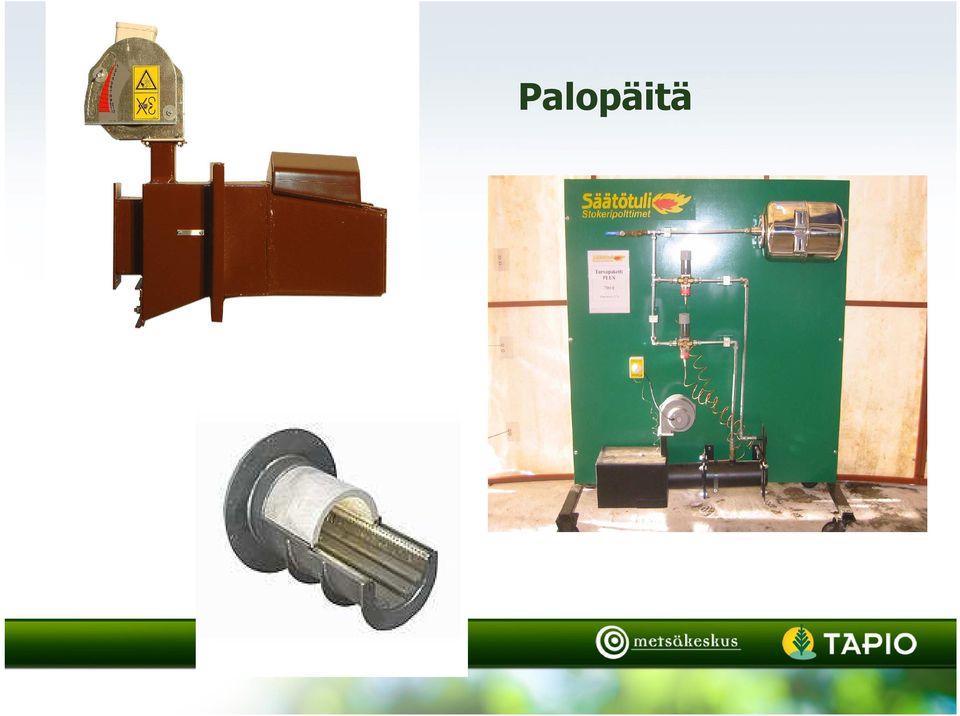

15 Palopäitä

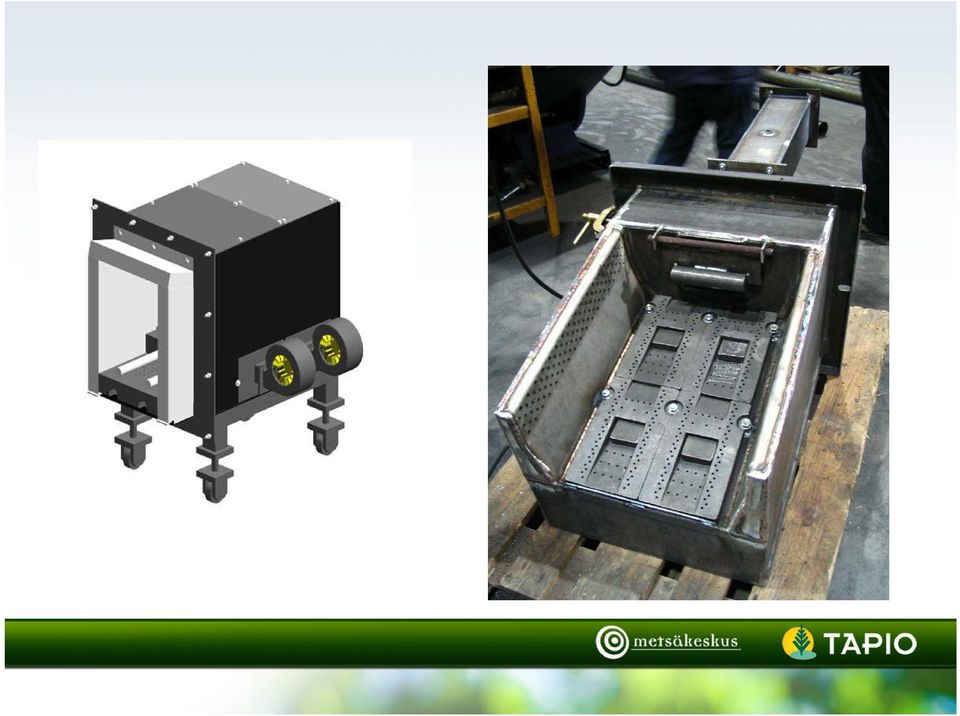

16

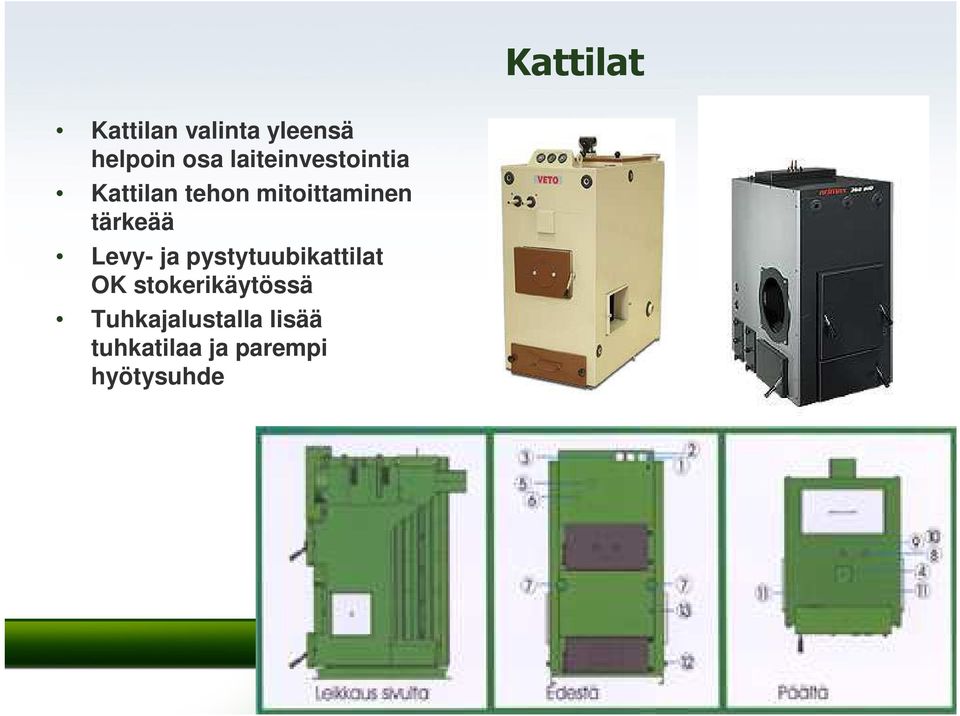

17 Kattilat Kattilan valinta yleensä helpoin osa laiteinvestointia Kattilan tehon mitoittaminen tärkeää Levy- ja pystytuubikattilat OK stokerikäytössä Tuhkajalustalla lisää tuhkatilaa ja parempi hyötysuhde

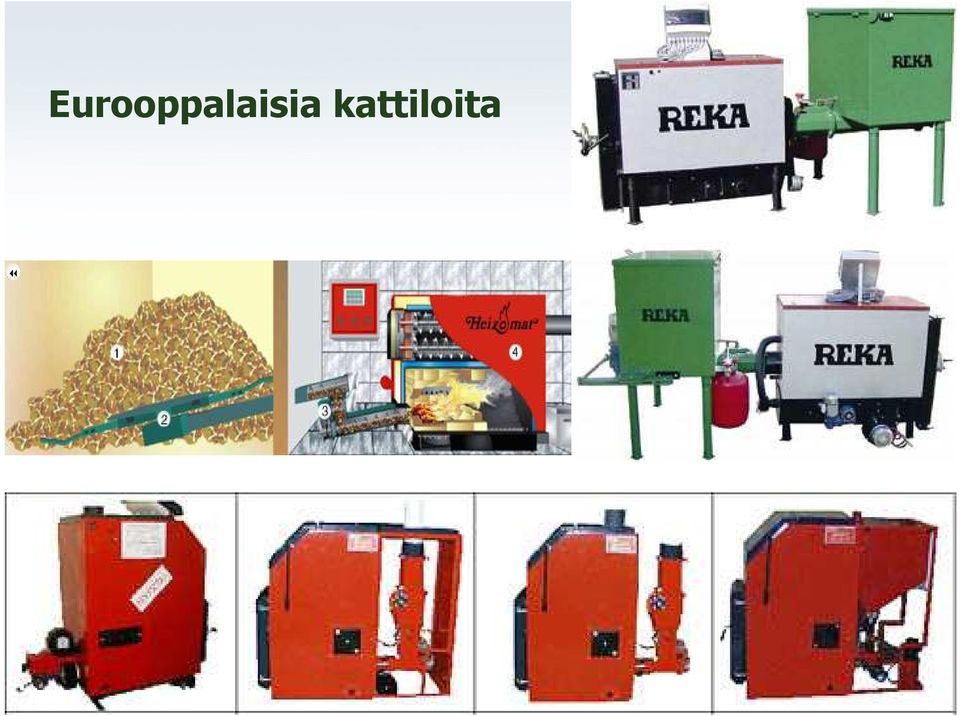

18 Eurooppalaisia kattiloita

19 Lisälaitteet ja -varusteet Tuhkajalusta Tuhkaruuvi Automaattinen happisäätö Savukaasupuhallin Multisykloni GSM hälytin Liekinvalvonta termostaatti (aina vakiona) Takapalon estoon Sulkusyötin Termostaatilla avautuvat venttiilit, AVTA-venttiili Vahatulppa Ilmatiivis säiliö Huolellinen hoito puhdas piippu ja kattila hyvä veto alipaineinen kattila pienempi takapaloriski
