1 Teknisiä suunnittelu-, konsultointi- ja projektinhoitopalveluja vuodesta 1973 Lisää laatua ja vauhtia optisiin sisäverkkoihin CTS Engtec Oy Kouvola Espoo Oulu Pietari

2 KYSELY KUITUVERKKOJEN TARKASTUKSIEN TARPEELLISUUDESTA Rakennuttajille tehty kysely kiinteistöjen kuituverkkojen TARKASTUKSIEN tarpeellisuudesta Näettekö tarkastuksen kuituverkkoihin tarpeellisena rakennuskohteissanne?

3 YLEISIMPIÄ VASTAUKSIA: Tarkastukset eivät ole tarpeellisia, koska asiakkaat eivät ole valittaneet kuituverkkojen toimivuudesta Vastuu kuituverkojen toimivuudesta kuuluu sähkösuunnittelijalle ja urakoitsijoille eikä rakennuttajalle Rakennamme talon ja toivomme että kukaan ei soittele perään.

4 TARKASTUSHAVAINTOJA KUITUVERKKOJEN TILASTA Tarkastusten kohteena on ollut kiinteistöjä eri rakennusliikkeille ja rakennuttajille Muutaman kiinteistön kuituverkko täyttää Viestintäviraston määräykset sekä kaapelinvalmistajien asennusvaatimukset. MIKSI?

5 MIKSI LAATU VAIHTELEE? Suunnittelijoiden sähköselostukset ovat hyvin erilaisia Yhtenäinen linja suunnitelmista puuttuu Yhtenäiset asennusvaatimukset puuttuvat Kuituasennusten tekemisen tieto/taito puutteellista Huolimattomat asennukset Koulutusta on tarjolla, osallistuminen koetaan usein turhaksi Työtilaaja luottaa liikaa työn tulokseen Ulkopuolinen asiantuntijavalvonta puuttuu

6 OPTISEN VALOKUIDUN OMINAISUUKSIA Ydin - Kvartsilasia - Muotokentän halkaisija 9 10 m Kuori - Kvartsilasia - Halkaisija 125 m Ensiöpäällyste - Akrylaattia - Halkaisija 250 m

7 VALOKAAPELEIDEN KÄSITTELY Valokaapeleiden käsittelyssä tulee huomioida, että kaapelit sisältävät optisia kuituja, jotka käyttäytyvät aivan eri tavoin kuin kuparijohtimet tai sähkökaapelit Jos optisiin kuituihin kohdistuu liikaa jännitystä, niin niiden pinnassa luonnostaan olevat mikrosäröt alkavat kasvamaan kuten auton tuulilasiin tulleet säröt.

8 VALOKAAPELEIDEN KÄSITTELY Mikäli kuituihin kohdistuu liian suurta ja jatkuvaa jännitystä, niin kuitujen mikrosäröt kasvavat kasvamistaan ilman vaimennuksen kasvua, kunnes kuidut katkeavat. Kaapeleissa kuituihin kohdistuva jännitys tulee aina asennusvirheiden seurauksena. Näitä virheitä voi syntyä sekä kaapelin käsittelyn aikana että pysyvissä asennuksissa.

9 VALOKUITUJEN YHDISTÄMINEN HITSAAMALLA Kuidut asetetaan jatkoskoneen V-uriin ja kuitujen päät kohdistetaan toisiinsa. Kuitujen päät sulatetaan yhteen valokaaren avulla.

10 KUITUHITSAUS

11

12 VAIMENNUKSET HITSAUKSISSA

13 MITTAUSDOKUMENTIT Mittausdokumentit ovat usein puutteellisia Mittaustulokset ylittävät usein sallitut raja-arvot Loppumittauksia kaikista kuiduista ei ole tehty. Maallikolle mittausten tulkinta on vaikea

14 ESIMERKKI MITTAUSTULOKSISTA 1310 nm 1550 nm Loss Loss Length Prop. Delay (db) (db) (ft) (ns) Result PASS PASS PASS Value Limit Margin Reference dbm dbm Cable ID: A9/K4 Test Summary:PASS Cable Type: OS2 Singlemode Date / Time: 05/18/ :01:29pm Project: End1: N/A Site: PISTEET End2: N/A Headroom: 1.75 db (Loss) YLI

15 MALLIASENNUS JAKAMON PÄÄTEPANEELISTA Orbis Oy

16 MALLIASENNUS JAKAMON PÄÄTEPANEELISTA Nestor Cables Oy

17 SUUNTAAMME TYÖMAAKÄYNNILLE

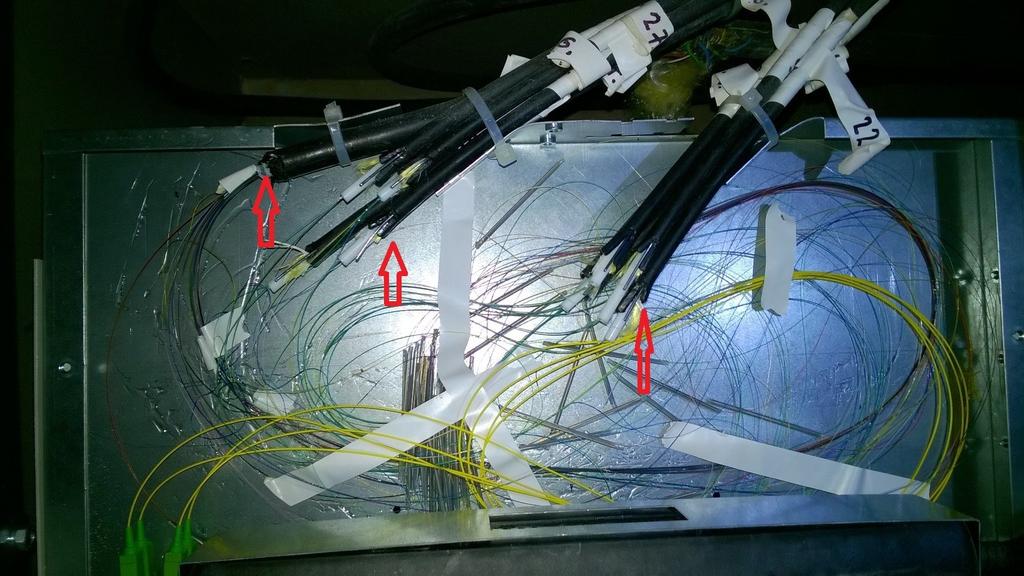

18 VIRHEELLINEN ASENNUS ALIJAKAMON PÄÄTEPANEELISSA.

19 VIRHEELLINEN ASENNUS JAKAMON PÄÄTEPANEELISSA.

20 VIRHEELLINEN ASENNUS JAKAMON PÄÄTEPANEELISSA

21

22

23 VALMIS HUONEISTOPÄÄTE Prysmian

24 VALMIS HUONEISTOPÄÄTE Orbis Oy

25 VALMIS HUONEISTOPÄÄTE Nestor Cables Oy

26 TARKASTUSHAVAINTOJA KENTÄLTÄ

27

28

29

30 KORJAUKSIEN VAIKEUS Ty

31 KAAPELINVEDOSSA TAPAHTUNUT VAURIO

32 KOHTEESSA LIIAN LYHYT KAAPELIN TYÖVARA 0,5M JOLLOIN KUITUJEN PÄÄTTÄMISTÄ EI VOI TEHDÄ

33 KUINKA VOIMME YHDESSÄ PARANTAA LAATUA?

34 TÄRKEINTÄ ON ASENNUSVIRHEIDEN ENNALTAEHKÄISY JA ASENNUSVALVONTA Tärkeää ovat työmaakokoukset urakoitsijoiden kanssa Kokoukset estävät mahdolliset asennusvirheet jo ennen asennusten alkamista Asennusten aikaiset pistokokeet Yhteistyö

35 VERKON LOPPUTARKASTUS Visuaalinen lopputarkastus verkolle ja mittauksille on välttämätön Hyväksytty verkko ei kummittele takuuajan jälkeen eri osapuolille Tarkastettu ja asianmukaisilla materiaaleilla rakennettu verkko säästää kaikkien osapuolten aikaa ja rahaa Tarkastukset pysyväksi käytännöksi

36 YHTEENVETOA Valokaapeloinnin toteutus asuinkiinteistöissä on vielä melko uutta mutta valokaapeleiden merkitys erilaisten ja jatkuvasti kehittyvien laajakaistapalvelujen välityksessä on merkittävä Valokaapeloinnin laatuun on tärkeä kiinnittää riittävästi huomiota jotta vältytään kalliilta rakenteiden purkutyöltä ja uudelleen kaapeloinneilta.

37 YHTEENVETOA Asuinkiinteistöissä ulkopuolinen valvonta teletöissä on selkeä puute kaikkialla Suomessa ja kaikilla rakennusyhtiöillä. Erilaiset laatuvirheet eivät ole välttämättä tulleet vielä esille, kun huoneistojen kuituyhteyksiä ei ole vielä laajamittaisesti käytössä, mutta nuo virheet kuten liian suuret vaimennukset, kuitukatkokset, likaiset liittimet ym. tulevat kyllä jossain vaiheessa esille. Jotta asiaan saataisiin korjaus, niin rakennusyhtiöiden käytettävissä tulee olla neutraali asiantuntijataho, joka tarkastaa työn laatua. Yhteinen kehityshanke laadun parantamiseksi

38 CTS- verkkopalvelut Hannu Reinikoski toimialajohtaja

39 Kiitos
