Langattoman lähiverkon suunnittelu ja toteutus yrityskeskittymässä
|
|
- Anne Anneli Hänninen
- 5 vuotta sitten
- Katselukertoja:
Transkriptio
1 Jeremias Veikkolainen Langattoman lähiverkon suunnittelu ja toteutus yrityskeskittymässä Metropolia Ammattikorkeakoulu Insinööri (AMK) Automaatiotekniikka Insinöörityö
2 Tiivistelmä Tekijä(t) Otsikko Sivumäärä Aika Jeremias Veikkolainen Langattoman lähiverkon suunnittelu ja toteutus yrityskeskittymässä sivua + 38 liitettä Tutkinto Insinööri (AMK) Koulutusohjelma Automaatiotekniikka Suuntautumisvaihtoehto Ohjaaja(t) Lehtori Timo Kasurinen Järjestelmäasiantuntija Lauri Niemelä Tässä insinöörityössä tehtiin avoimen WLAN-verkon suunnittelu ja sen toteutus. Projektiin kuului suunnitella ja toteuttaa avoin langaton lähiverkko yritysten käyttöön. Työssä käytiin läpi langattomien lähiverkkojen käytössä olevat standardit ja niiden erilaiset ominaisuudet. Perehdyttiin lisäksi erilaisiin WLAN-tekniikkoihin sekä niiden tietoturva-asioihin. Perehdytään hieman yleiskaapelointiin ja valokuituverkkoihin sekä niiden mittauksiin. Käytiin läpi kaapeloinnissa käytetyt tietoliikennetuotteet. Avainsanat WLAN, langaton lähiverkko
3 Abstract Author(s) Title Number of Pages Date Jeremias Veikkolainen Planning and Execution of Open WLAN on Business Campus pages + 38 appendices 22 January 18 Degree Bachelor of Engineering Degree Programme Electrical and Automation Engineering Specialisation option Instructor(s) Automation technology Timo Kasurinen, Senior Lecturer Lauri Niemelä, System specialist In this study, was made and implementation of an open WLAN network. This study concerns planning and implementing an open WLAN network for business companies. The thesis examines standards used by wireless local area networks and their different features. Also various WLAN technologies and their security issues are clarified. We present cobber and optic fiber network cablings and network measurements. We are also going through the products that are used in presented cablings. Keywords WLAN, Wireless Local Area Network
4 Sisällys Lyhenteet 1 Johdanto 1 2 Langattoman lähiverkon määritelmä, toimintaperiaate ja ominaisuudet Määritelmä Toimintaperiaate WLAN-tukiasemat Radioaaltojen teho 2 3 Langattoman lähiverkon standardit Yleistä Standardi Standardiperhe 4 4 Tietoturva ja suojaus langattomissa verkoissa SSID-verkkotunnus WEP-salaustekniikka WPA-salaustekniikka WPA2-salaustekniikka 6 5 WLAN-suunnittelu ja toteutus yrityskeskittymälle Aloitus Suunnittelu ja toteutus Aluerajaukset Tietokonesimulointi Kaapelointi Mittaukset Jakamo Tehonsyöttö Radiomittaukset Radiomittaustulosten ja simuloinnin vertailu 18 6 Yhteenveto 19
5 Lähteet Liitteet
6 Lyhenteet AES Advanced Encryption Standard, lohkosalausmenetelmä Bluetooth Lyhyen kantaman radioteknologia tiedonsiirtoon CAT Category 1-6 cable, parikaapelin luokka IEEE The Engineering Task Force, standardointijärjestö IP Internet Protocol, internet-protokolla LAN Local Area Network, langallinen lähiverkko LCD Optical fibre connector LC duplex, kuituliittimen tyyppi MAC Media Access Control, päätelaitteen fyysinen osoite MSDU MAC Service Data Unit, MAC-palveluyksikkö-aggregaatti MM (OM1-4) Multi Mode 85/13nm, monimuotokuitu MMJ Sähköasennuskaapeli OSI Open Systems Interconnection Reference Model, tiedonsiirtoprotokollien refenrenssimalli PSK Pre Shared Key, ennalta jaettu avain RADIUS Remote Access Dial-in User Service, käyttäjän todennusprotokolla RJ45 Registered Jack 45, RJ45-liitin SM (OS1/2) Single Mode 131/155nm, yksimuotokuitu SNR, S/N Signal-to-noise ratio, signaali-kohinasuhde
7 SSID Service Set Identifer, langattoman verkon tunnus UPS Uninterruptible Power Supply, keskeytymätön virransyöttö WEP Wired Equivalent Privacy, langattoman verkon salaustekniikka Wi-Fi Wireless Fidetily; langattomien verkkolaitteiden standardointiliitto WLAN Wireless Local Area Network, langaton lähiverkko WPA Wi-Fi Protected Access, langattoman verkon salaustekniikka WPA2 Wi-fi protected Access, langattoman verkon salaustekniikka
8 1 1 Johdanto Langaton lähiverkko eli WLAN (Wireless Local Area Network) -verkko on tarkoitettu helpottamaan verkon käyttöä silloin kun ei ole mahdollista käyttää langallista lähiverkkoa. Hyviä esimerkkejä kohteista ovat koti, toimistot, sairaalat sekä kahvilat. Nykypäivänä lähes jokaisen kodista löytyy reititin, jossa on mahdollista luoda oma langaton lähiverkko kotiin. Tämä helpottaa laajakaista yhteyden luomista kannettaviin tietokoneisiin, puhelimiin, tabletteihin ja televisioihin. Langaton lähiverkko on tekniikka, jolla voidaan yhdistää kaksi tai useampi laite langattomasti toisiinsa tai voidaan luoda langaton verkkoyhteys päätelaitteelle. Työn taustana oli asiakasyrityksen tarve saada tuotettua avoin vierasverkko yritysten tiloissa vieraileville asiakkaille ja kumppaneille. Tehtävänä oli suunnitella ja toteuttaa alueet, joihin vierailijaverkko tulisi. Mukana oli myös operaattori, joka toimitti runkoyhteydet sekä laitteet alueelle. Operaattori toimitti kuituyhteydet, reitittimet, kytkimet sekä tukiasemat. Verkon toimivuuden valvonta on operaattorin tehtävänä. Vikatilanteita varten yrityksellä on huoltosopimus verkolle ja laitteille. 2 Langattoman lähiverkon määritelmä, toimintaperiaate ja ominaisuudet 2.1 Määritelmä Langaton lähiverkko eli WLAN-lyhenne tulee sanoista wireless local area network. Tällä verkolla voidaan yhdistää verkkolaitteita toisiinsa ilman kaapeleita. WLAN-verkossa tiedonsiirtoon käytetään lisenssivapaata radiotietä. Jotta tietoa saisi siirrettyä WLAN-verkon sisällä, pitää informaatiota sisältävät signaalit muuttaa radiotiellä siirrettävään muotoon.
9 2 2.2 Toimintaperiaate Langattoman verkon tiedonsiirto tapahtuu ilmateitse mikroaaltoalueella. Samoja taajuuksia käyttävät esimerkiksi Bluetooth-laitteet. Verkon signaalia voivat heikentää monet fyysiset esteet sekä luonnonilmiöt (esim. vesi- tai lumisade). Verkon suunnitteluvaiheessa on hyvä ottaa hyvin huomioon mahdolliset esteet ja sijoittaa verkon tukiasemat niiden mukaan, jotta saadaan mahdollisimman hyvä kantavuus verkolle. Verkon rakentamisen jälkeen on hyvä vielä suorittaa radiomittaukset, että saadaan kartoitettua verkon kantavuudet sekä mahdolliset haitat tukiasemien sijoittelussa. 2.3 WLAN-tukiasemat WLAN-tukiasema (Access Point) on laite, jolla langattoman lähiverkon radioverkko toteutetaan. Tukiasema toimii siltana kiinteän lähiverkon ja päätelaitteen välillä. Tukiaseman tehtävä on siis välittää langallisen lähiverkon liikenne langattomasti WLAN- 19 verkkoon liittyneeseen päätelaitteeseen. Jos tukiasema ei ole keskitetysti hallittu WLAN-ohjaimella, niin tukiaseman tehtäviin kuuluu mm. yhteyden salaamiseen ja käyttäjän autentikointiin liittyviä toimintoja. (Hovatta 5: 13.) WLAN-tukiasemien ominaisuudet vaihtelevat suuresti, koska WLAN-tekniikkaa käytetään monenlaisissa ympäristöissä ja monenlaisiin käyttötarkoituksiin. Eri käyttötarkoitukset vaativat erilaisia ominaisuuksia, esimerkiksi kodeissa etäisyydet ovat lyhyitä ja päätelaitteita on vähän, kun taas yrityksissä voi olla sisä- ja ulkotiloja, joissa päätelaitteita voi olla suuri määrä ja etäisyydet pitkiä. (Hovatta 5: 13.) 2.4 Radioaaltojen teho Radioverkon hyväksyttävä signaalinvoimakkuus on Euroopan standardin (ETSI v1.7.1) mukaisesti, 2,4 GHz:in taajuusalueilla datansiirtolaitteiden efektiiviseksi säteilytehorajoitukseksi mw, joka vastaa dbm:ää. (IEEE 2.11: 12) 5 GHz:n taajuusalueella käytetään kahta säteilytehorajoitusta. Alueen A:n taajuuksilla on mw, joka on 23 dbm ja alueen B taajuuksilla 1 watin, joka on 3 dbm:n efektiivinen
10 3 säteilytehorajoitus. (IEEE 2.11: 12) Kanavat ja niiden keskitaajuudet ovat esiteltynä taulukossa 1. Taulukko 1. 5GHz taajuusalueen kanavat (IEE 2.11: 12.) A-alue Keskitaajuus Kanava () Kanava Keskitaajuus () B-alue Langattoman lähiverkon standardit 3.1 Yleistä WLAN-tekniikan historiassa on ollut useita standardeja. Yleisin niistä standardeista on IEEE:n standardi. IEEE on luonut 2.11-standardin. Samasta standardista on luotu useita erilaisia versioita standardi 2.11 oli IEEE:n ensimmäinen WLAN-standardi ja se on julkaistu vuonna Tämän 2,4 GHz:n taajuudella toimiva standardin siirtonopeudet ovat 1 Mbit/s ja 2 Mbit/s. Tämä yleiseen käyttöön vakiintunut standardi määrittelee OSI-mallin kaksi alinta kerrosta eli yhteyskerroksen sekä fyysisen kerroksen langattomien lähiverkkojen toteuttamiseen. OSI-mallin kerrokset ovat esiteltynä kuvassa 1.

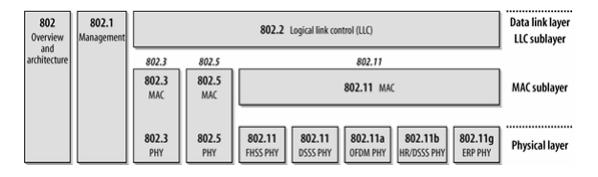

11 4 Kuva 1. IEEE 2-standardi perhe OSI-mallissa (Gast: 5) standardiperhe Taulukossa 2 esitellään 2.11-standardiperhe ja esitetään langattomien lähiverkkojen tiedonsiirtonopeuteen vaikuttavia tekijöitä 2.11-standardin pohjalta. Taulukko Standardiperhe Protokolla Julkaisuvuosi Taajuus (GHz) Maksimisiirtonopeus Mbit/s , a ,7/ b , g 3 2, n 9 2,4/5 2.11ac ,93 Gbit/s 2.11ad 12 6,75 Gbit/s 2.11ay 17 Gbit/s
12 5 4 Tietoturva ja suojaus langattomissa verkoissa 4.1 SSID-verkkotunnus SSID on verkontunnus, joka on WLAN-verkon nimi, jonka avulla löydetään haluttu verkko, johon päätelaite yhdistetään. WLAN-reitittimet on oletukseltaan asetettu lähettämään tätä tunnusta, jotta verkon käyttäjä löytää verkon helposti. Tällä tavalla usein kouluissa tai yrityksissä käytetään ominaisuutta. (Bardwell & Akin 4: ) Tämä ominaisuus on mahdollista kytkeä pois, mutta käyttäjän, joka haluaa käyttää WLAN verkkoa, tarvitsee tietää etukäteen SSID-verkkotunnus päästäkseen haluamaansa verkkoon. Tämäkään toimenpide ei ole varma, kun halutaan pitää poissa ei halutut henkilöt verkosta. (Bardwell & Akin 4: ) 4.2 WEP-salaustekniikka Alkuperäisen 2.11-standardin osana 1997 vuonna määriteltiin sekä 64-bittinen WEP, että 128-bittinen WEP. WEP (Wired Equivalent Privacy) on MAC-tasolla tapahtuva kryptaus, joka suojaa datakehyksen MSDU-hyötykuorman. WEP:n tarkoituksena on parantaa luottamuksellisuutta, kulunvalvontaa ja datan eheyttä. (Coleman ym. 1: 38.) Wired Equivalent Privacy (WEP) on ensimmäinen 2.11-standardeissa määritelty salausmenetelmä. WEP on symmetrinen salausmenetelmä eli sen purkamiseen käytetään samaa avainta, jolla se tehdään. Käytännössä tämä tarkoittaa sitä, että langattoman verkon käyttäjillä on oltava sama salausavain kuin tukiasemalla. WEP-tunnistus perustuu esijaettuun, joko 64- tai 128-bittiseen salausavaimeen. Nykyään WEP-salaus on helposti murrettavissa, ja sitä ei suositella käytettäväksi missään ympäristöissä. (Puska 5: )
13 6 4.3 WPA-salaustekniikka WPA on paranneltu versio WEP-salauksesta, joka käyttää TKIP-salausta (Temporal Key Integrity Protocol). TKIP-salauksessa käytetään 128-bittistä kehyskohtaista salausavainta ja 48-bittistä vaihdettavaa alusvektoria. TKIP-osapuolet vaihtavat salausavaimia dynaamisesti 1 kehyksen välein. WPA-salauksessa käyttäjien 35 tunnistus voidaan toteuttaa 2.1x-menetelmällä, jolloin käyttäjä tunnistetaan käyttäen ulkopuolisen tunnistuspalvelimen käyttäjätietokantaa. Esimerkkejä ulkopuolisesta tunnistuspalvelimesta ovat RADIUS (Remote Access Dial-in User Service) ja Active Directory. (Puska 5: ) 4.4 WPA2-salaustekniikka WPA2 on uusin ja suositelluin salaustapa, joka perustuu 2.11i-standardiin. Salauksena voidaan käyttää AES-salausta (Advanced Encryption Standard) TKIP-salauksen sijaan. IEE 2.11i -standardia käyttäviä verkkoja kutsutaan myös RSN-verkoiksi (Robust Security Network). Kyseistä standardia käytetään pääosin yhdessä 2.1x-järjestelmän kanssa. Lisäksi 2.11i sisältää avainpareihin perustuvan avaintenhallinnan, jossa tukiasema ja päätelaite salaavat liikenteen parittaisella lähetysavaimella, joka vaihdetaan määräajoin. Langattomiin päätelaitteisiin ja tunnistuspalvelimiin määritellään yleisavain, jonka perusteella muodostetaan muut tarvittavat avaimet. WPA2 sisältää myös langattoman päätelaitteen esitunnistautumisen, jonka johdosta päätelaitteen siirtyessä tukiasemasta toiseen sen ei tarvitse uudelleentunnistautua. Tämä toteutetaan siten, että esitunnistautumisessa tunnistuspalvelin lähettää käyttäjätiedot kaikille järjestelmään kuuluville tukiasemille. (Puska 5: ) 5 WLAN-suunnittelu ja toteutus yrityskeskittymälle 5.1 Aloitus Tarve projektin aloittamiselle tuli kiinteistön omistajalta, joka haluasi tarjota kaikille yrityskeskittymän työntekijöille ja vieraille avoimen WLAN-verkon yrityskeskittymän avoimilla alueilla. Yritykset ovat itse toteuttaneet omien suljettujen alueidensa WLAN-verkon.
14 7 Mitään suurta määrittelyä verkolle ei saatu, vain määrätyt toiminta-alueet. Työt ovat tehty oman sisäisen määrittelyn perusteella asiakkaalle. 5.2 Suunnittelu ja toteutus Aluerajaukset Työn alussa piti rajata alueet, joihin suunniteltiin avoin WLAN-verkon. Suunnitellut alueet näkyvät kuvista 2 ja 3. Rakennuksen kuuluvuusalue on määritelty koko kiinteistön osaan huomioiden työpisteiden lukumäärä ja vaihtelevat seinärakenteet. Tukiasemien lukumäärässä huomioitiin suurehko työpisteiden lukumäärä ja potentiaaliset käyttäjä alueet. Kuva 2. Talo AB:n suunniteltu WLAN-alue Kuvassa 2 näkyy selkeästi, kuinka tarkasti suunnitellun WLAN-verkon kantavuus pitää rajata. Yhteenvetona tilat jotka ovat ns. avoimia tiloja kaikille. Tilat jotka ovat alueella, ovat aula, näyttelytila ja ruokala-alue.

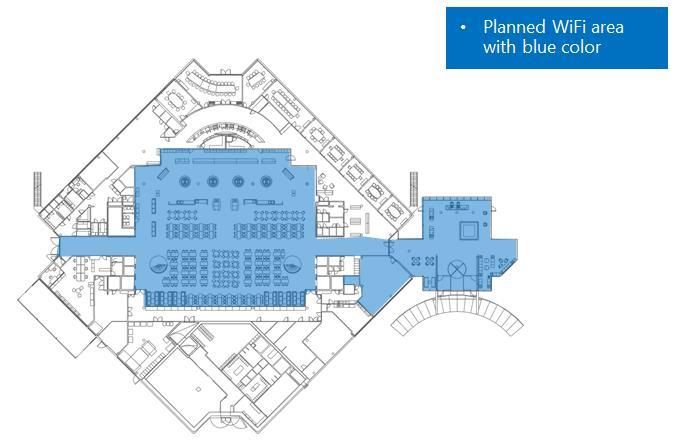

15 8 Kuva 3. Talo CD:n suunniteltu WLAN-alue Kuvassa 3 näkyy, kuinka suunniteltu alueen kantavuus kattaa vain auditorion sekä auditorion takana olevan teknisen tilan Tietokonesimulointi Ennen töiden aloitusta piti simuloida tietokoneella mahdolliset tukiasemien paikat, jotta saataisiin aloitettua kaapeloinnit sekä asennustyöt. Näin tiedettäisiin tulevien tukiasemien paikat. Nämä tukiasemien paikat päätettiin tietokonesimulaation perusteella. Simuloinnissa kiinnitettiin erityisesti huomiota siihen, että koko avoimella alueella on voimakas signaali, kuten alla olevista suunnitelmista käy ilmi.

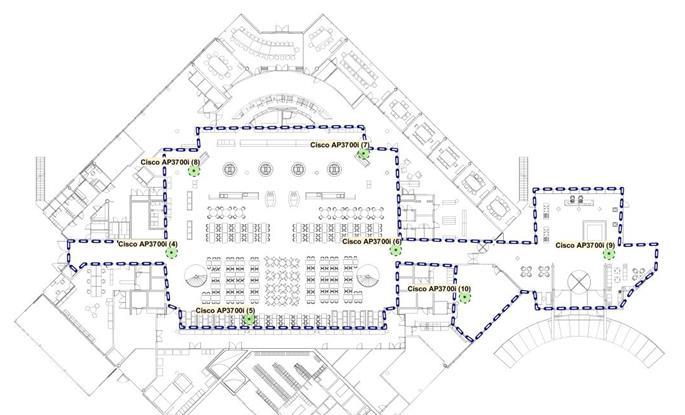

16 9 Kuva 4. Talo AB, tukiasemien suunnitellut paikat Kuvassa 4 on esitetty, kuinka tukiasemien sijoittelu on jouduttu pitämään suunniteltujen ruokalatilojen reunoissa, koska ruokalan keskiosassa katon korkeus on 25 metrissä, joten tälle alueelle ei pystytty tukiasemia sijoittamaan.

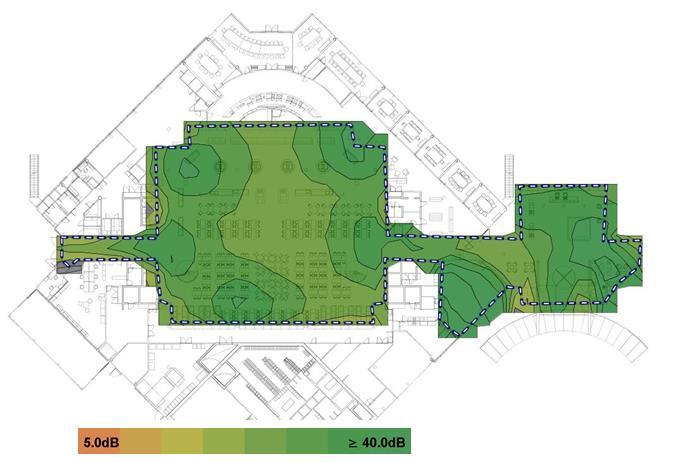

17 1 Kuva 5. Talo AB, signaalin vahvuus tietokonesimulointi Kuva 6: Talo AB, SNR-simulointi
18 11 Kuva 7. Talo CD, tukiasemien suunnitellut paikat Kuvassa 7 on esitetty, kuinka kahden tukiaseman paikat ovat sijoitettu auditorion reunoihin sekä yhden paikaksi on valittu tekninen takatila.

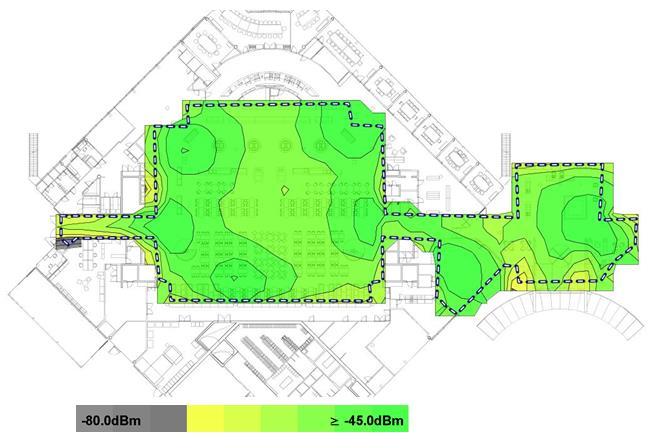

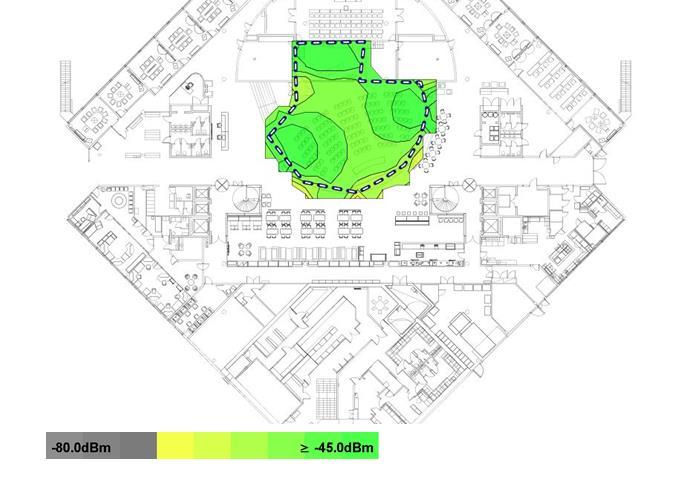

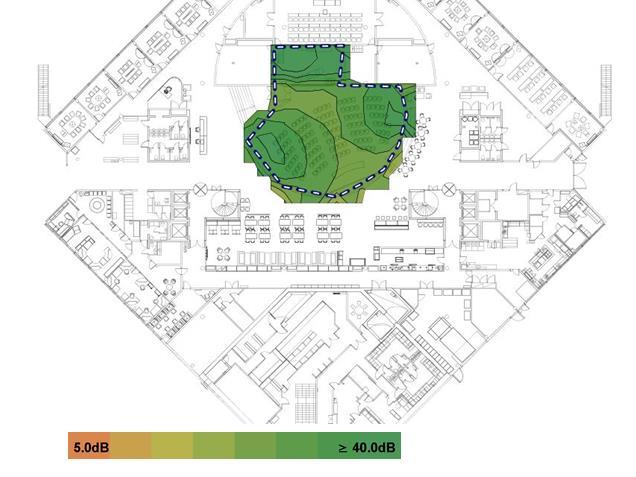

19 12 Kuva 8. Talo CD, signaalin vahvuus-simulointi Kuvassa 8 on esitetty, kuinka hyvin signaalin vahvuus on auditoriossa sekä teknisessä takatilassa. Kuva 9. Talo CD, SNR-simulointi

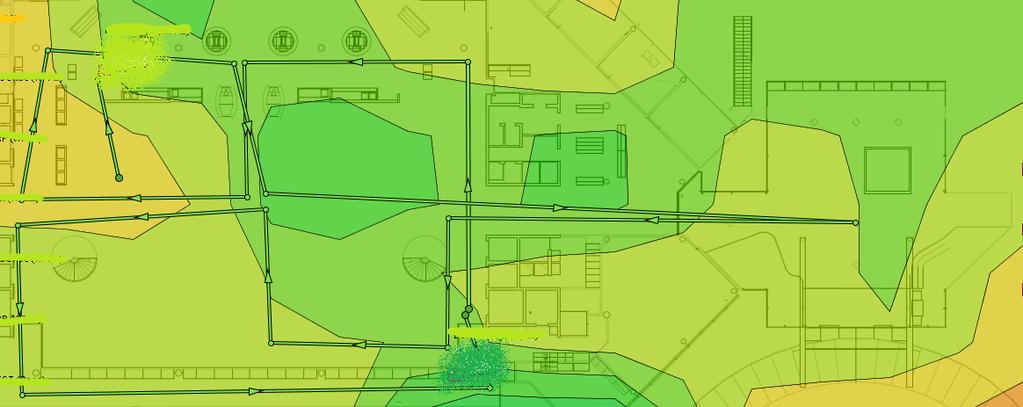

20 Kaapelointi Tukiasemien reitittimet sekä kytkimet tulivat operaattorilta. Syöttävät kuituyhteydet olivat operaattorin runkokuituyhteyksiä AB-talon pääjakamoon. Jouduttiin kaapeloimaan kuitu tulevan uuden jakamon sekä AB-talon pääjakamon välille. CD-talossa käytettiin hyväksi talon omia runkokuituja. Kuitukaapeloinnissa käytimme Brand-Rex 6xSM OS2-kuitua, joka hitsattiin laitetilojen kaappeihin LCD-liittimiin. Kuparikaapeloinnit kaapelointiin Cat6a U/FTP kaapelilla ja Cat6a suojatuilla liittimillä, joka mahdollistaa 1 G/s verkon nopeuden kuparikaapeloinnissa. Uuden jakamon päähän kuparikaapelointi päätettiin 24-paikkaseen paneeliin ja kentän päässä alakaton yläpuolelle kaapelihyllyn kylkeen asennuslevyyn ATK 2x RJ45 rasiaan. Rajoittavana tekijänä kuparikaapeloinnissa on aina kupariyleiskaapeloinnin suurin kaapelointi matka jakamoon n. 9 m, joka menee vielä läpi CAT6 / CAT6A-mittauksesta Mittaukset Kaikille uusille kaapeloinneille valokuitu sekä kuparikaapeloinneille tehtiin tarvittavat mittaukset mittalaitteilla. Kuitumittauksessa mitataan kuitu aina molempiin suuntiin ja tarkistetaan liitoksien vaimennukset, että ne ovat mitta-arvojen sisäpuolella. Valokuitumittaukset mittasimme Fluken Simplifiber Pro -tehomittaparilla, joka mittaa kuidun vaimennuksen. Vaimennusta valokuidussa eniten aiheuttavat huonot kuituhitsaukset. Tehomittaparin toimintaperiaate on mitata kuidun syötetyn valon tehotaso sekä kuidun alku- että loppupäästä. Kuidun vaimennus saadaan määriteltyä vertailemassa alku- ja loppupään tehoja. Valokuidun mittaustulosten raportointi on tärkeätä, että kaikki mittaukset tulevat dokumentoitua oikein. Mittaustuloksista tulisi ilmetä ainakin seuraavat asiat: reitin nimi/tunnus ja pituus, mittauspäivämäärä ja mittaajan nimi ja mittauslaite. Itse mittauksissa tulisi olla jokaisen valokuidun vaimennusarvo (db) erikseen. Optisen kaapeloinnin aaltopituudet 131 nm ja 155 nm (SM valokuitu) sekä 85 nm ja 13 nm (MM valokuitu). Käytetyn valokuidun mittaustulokset ovat nähtävissä liitteessä 2.
21 14 Kuparikaapelointi mitattiin aina pistekohtaisesti jokainen linkki yksitellen. Jokaisen kupari linkin mittauksessa käydään läpi seuraavat mittaukset standardi EN mukaisesti. pituus, m ominaisimpedanssi eli aaltoimpedanssi, Ω heijastusvaimennus, IL taajuus, lähipään ylikuulumisvaimennus parien välillä, NEXT lähipään ylikuulumisvaimennus tehosummana, PS NEXT vaimennus-ylikuulumissuhde parien välillä, ACR-N (vanha ACR) vaimennus-ylikuulumissuhde tehosummana, PSARCR-N (vanha PSARCR) kaukopään ylikuulumissuhde parien välillä, ACR-F (vanha ELFEXT) kaukopään ylikuulumissuhde tehosummana, PSACR-F (vanha PSELFEXT) kaapeleiden välinen lähipään ylikuulumisvaimennus tehosummana, PSANEXT kaapeleiden välinen kaukopään ylikuulumissuhde tehosummana, PSAACR-F tasavirtasilmukkaresistanssi ja resistanssi epäsymmetria kulkuaika ja kulkuaikaero epäsymmetriavaimennus heijastusvaimennus, RL kytkentä ja kytkentävaimennus kapasitanssi. Kuvassa 1 näkyy esimerkki suoritetun mittauksen mittaustuloksesta.

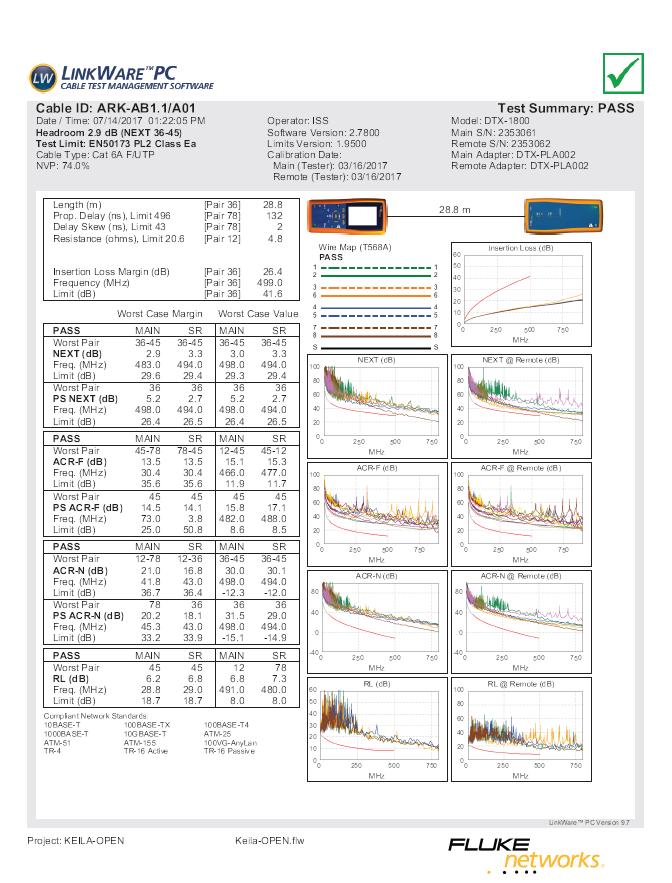

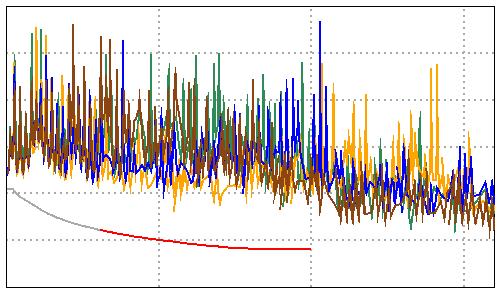

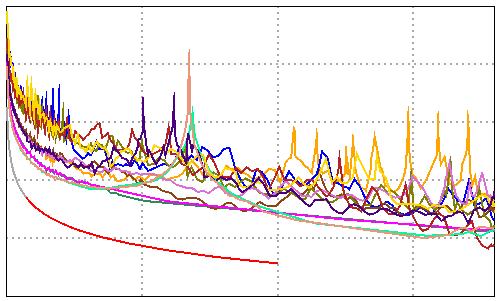

22 Kuva 1. Esimerkki mittaustuloksesta 15

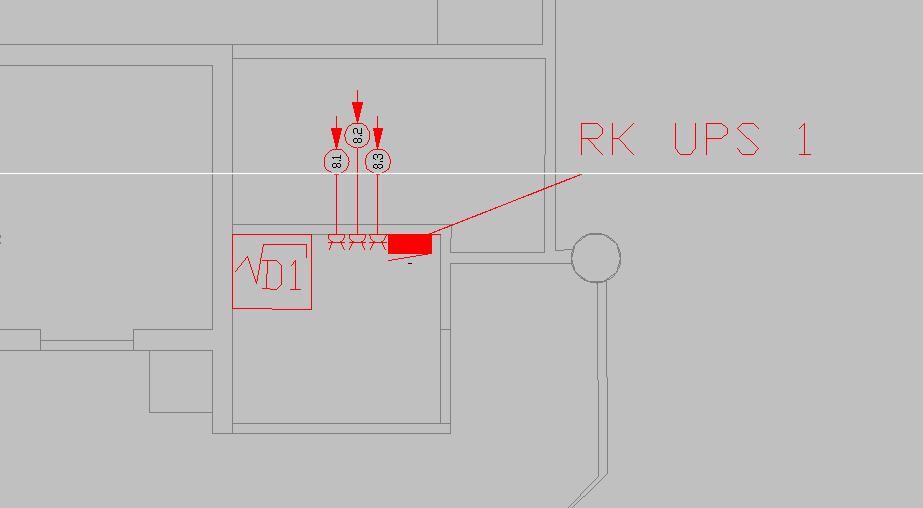

23 Jakamo Jakamon paikaksi valittiin kiinteistössä olevan operaattorin laitehuoneen. Tähän huoneeseen sijoitimme operaattorin toimittamat laitteet sekä päätimme kaapeloinnin tänne ATKkaappiin. Kuva 11. Jakamon tasokuva Tehonsyöttö Kaapeloimme operaattorin laitehuoneen UPS-keskukselta uuden kolmivaiheryhmän ATK-kaapin läheisyyteen, jotta saimme kytkimien ja reitittimien tuplavirtalähteet eri vaiheille, mutta samaan ryhmään. Asennuksessa käytimme Drakan MMJ 5x2,5s-kaapelia ja päätimme sen kaksi osaisiin suojamaadoitettuihin pistorasioihin. Käytimme varmennettua sähkönsyöttöä, koska se poistaa mahdolliset ns. räpsyt verkosta eli nopeat takaisinkytkennät sähköverkosta, jotka välillä rikkovat aktiivilaitteita, sekä saimme pienen varokäyntiajan kytkimille mahdollisen sähkökatkon sattuessa. Laitetoimittajalta saatiin tieto siitä, kuinka paljon laitteet tarvitsevat sähköä. Sen mukaan on tehty uudet sähköasennukset jakamoon. 16 A:n johdonsuoja automaattisulake riitti
24 17 jokaiselle vaiheelle. Kaapeli oli mitoitettu tuon etusulakkeen mukaan eli 5 x 2,5 mm² MMJ:tä. Uusi 3-vaiheryhmä ei ollut vikavirtasuojattu ryhmä. Sähköasennuksien käyttöönottomittauspöytäkirjan mittaustulokset löytyvät liitteestä 3. Uusille sähköasennuksille teimme käyttöönottomittaukset, käyttöönottomittarilla Amprobe Telaris Plus, joissa tarkastetaan seuraavat asiat: suojajohtimen jatkuvuus eristysresistanssin mittaus SELV- ja PELV-piirien ja sähköisesti erotettujen piirien eristysresistanssit syötön automaattisen poiskytkennän testaus napaisuuden tarkistaminen kiertosuunnan tarkistaminen dokumentointi Radiomittaukset Suoritetuissa radiomittauksissa käytettiin Ekahau HeatMapper-ohjelmaa. EkaHau Heat- Mapper -ohjelma on WLAN-verkon suunnittelu- ja testausohjelma. Ohjelma perustuu kohdekiinteistön pohjakuvaan, joka ladataan ohjelmaan ennen mittauksien aloitusta. Mittaukset suoritettiin kävelemällä kohdealueella ja samalla klikkailemalla tietokoneella EkaHau HeatMapper -ohjelmaa kävelemäni reitin mukaisesti. Mittaukset suoritettiin ennalta määritetyllä alueella, jonne tukiasemat oli sijoitettu. Lisäksi tilojen reunat kierrettiin, jotta saataisiin mahdollisimman tarkasti kuuluvuus mitattua. Jotta ohjelma saisi oikean paikkatiedon, piti kävelijän kävellä suoraan ja tasaista vauhtia. Ohjelma kerää ja tallentaa samalla kaikkien havaitsemiensa tukiasemien tiedot oikeaan kohtaa pohjakuvaa klikkausten antamien paikkatietojen perusteella. Mittausdata tallennettiin, kun mittaukset olivat valmiit.
25 Radiomittaustulosten ja simuloinnin vertailu Simuloidussa mittauksessa saatiin paljon paremmat mittausarvot kuin suoritetussa radiomittauksessa. Erityisesti huomaa suoritetuissa mittauksissa avonaisen ison tilan heikkouden, kun signaalin vahvuus häviää nopeasti. Ainoastaan kohtalainen kuuluvuus on AB talon 1 kerroksen vasemmassa kulmassa. Hyvät mittaustulokset saatiin CD-talon isosta auditoriosta ja sen teknisestä takatilasta. Tukiasemien sijoittelu oli suunniteltu hyvin huoneen teknisiin ominaisuuksiin nähden. Kyseisessä tilassa on välillä suuri käyttäjämäärä, joten korkea tukiasemamäärä on juuri oikea kyseiseen tilaan. Kuva 12: Talo AB, radiomittaus

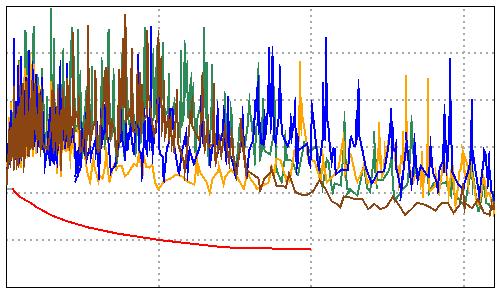

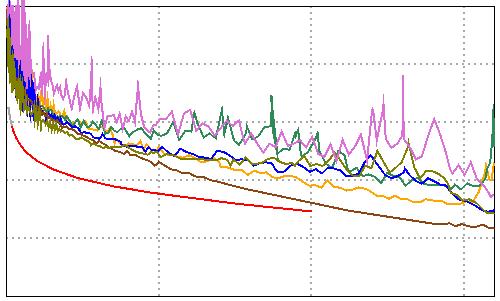

26 19 Kuva 13: Talo CD, radiomittaus 6 Yhteenveto Insinöörityön tavoitteena oli ideoida, suunnitella ja toteuttaa uusi langaton lähiverkko niin, että se saavuttaisi kaikki käyttäjät rakennuksen tiloista huolimatta. Verkon suunnittelutyön tavoitteita tarkennettiin ja muutettiin työn edetessä. Tavoitteena oli käytännönläheinen ja selkeä lopputulos, joka täyttäisi kaikkien vaatimukset. Asiakkaan vaatimuksena oli saada hyvä ja toimiva langaton vierasverkko käyttöönsä. Toteutimme tämän vaatimuksen parhaamme mukaan käyttäen sopivinta kaapelointikategoriaa sekä asennusta, niin että saavutamme tarvittavan verkon nopeuden asiakkaan tarpeeseen. Tuloksena saatiin valmis langaton lähiverkko yritysten käyttöön. Kun verrataan perinteiseen langalliseen vaihtoehtoon, niin langattomasta saadaan luotettava ja turvallinen, mutta paljon kustannuksiltaan tehokkaampi vaihtoehto ilman suuria kaapelointiasennuksia. Langattomuus mahdollistaa työntekijöiden vapaan liikkumisen ja sen myötä tehokkaamman tuotannon ja työnteon. Mahdollisesti saattaa ilmetä laiterikkoja, mutta verkko on suunniteltu niin, että olemassa olevat tukiasemat voivat kantavuudellaan korvata yhden tukiaseman hajoamisen.
27 Lähteet Bardwell, J & Akin, D. 4. Certified Wireless Network Administrator Officisl Study Guide. Yhdysvallat.: McGraw-Hill/Osborne Coleman, D., Westcott, D., Harkins, B & Jackman, S. 1. Certified Wireless Security Professional Official Study Guide. Indianapolis: Wiley Publishing, Inc. Gast, M Wireless networks the definitive guide. 2. painos. Sebastopol, USA: O Reilly Media, Inc. Hovatta, T. 5. WLAN-tekniikat ja -käyttösovellukset toimitilakiinteistössä. Espoo: Sähköinfo Oy. IEEE standardin julkaisu Luettu Puska, Matti. 5 Langattomat lähiverkot. Helsinki: Talentum Shivaputrappa, V. 5. IEEE 2.11 WEP (Wired Equivalent Privacy) Concepts and Vulnerability. Julkaistu 5. Luettu
28 Liitteet Liite 1. Mittaustulokset Kupari. Liite 2. Mittaustulokset Kuitu Liite 3. Mittaustulokset Sähkö Liite 4. Käytetyt Brand-Rex-teletuotteet
29 1 Cable ID Summary Test Limit Length Headroom Date / Time ARK-AB1.1/A14 PASS EN5173 PL2 Class Ea 48.6 m 2.2 db (NEXT) 14/7/ ARK-AB1.1/A13 PASS EN5173 PL2 Class Ea 48.4 m 2. db (NEXT) 14/7/ ARK-AB1.1/A12 PASS EN5173 PL2 Class Ea 48.4 m 2. db (NEXT) 14/7/ ARK-AB1.1/A11 PASS EN5173 PL2 Class Ea 48.4 m 2.1 db (NEXT) 14/7/ ARK-AB1.1/A1 PASS EN5173 PL2 Class Ea 45.3 m 2.5 db (NEXT) 14/7/ ARK-AB1.1/A9 PASS EN5173 PL2 Class Ea 45.3 m 2.2 db (NEXT) 14/7/ ARK-AB1.1/A8 PASS EN5173 PL2 Class Ea 27.3 m 2.4 db (NEXT) 5/7/ ARK-AB1.1/A7 PASS* EN5173 PL2 Class Ea 27.1 m 1.5 db (NEXT) 5/7/ ARK-AB1.1/A6 PASS* EN5173 PL2 Class Ea 68.3 m 1.9 db (NEXT) 5/7/ ARK-AB1.1/A5 PASS EN5173 PL2 Class Ea 68.3 m 2.8 db (NEXT) 5/7/ ARK-AB1.1/A4 PASS EN5173 PL2 Class Ea 1.4 m 2.1 db (NEXT) 14/7/ ARK-AB1.1/A3 PASS* EN5173 PL2 Class Ea 1.4 m.4 db (NEXT) 14/7/ ARK-AB1.1/A2 PASS EN5173 PL2 Class Ea 28.6 m 2.4 db (NEXT) 14/7/ ARK-AB1.1/A1 PASS EN5173 PL2 Class Ea 28.8 m 2.9 db (NEXT) 14/7/ Page 1 6/2/ LIITE 1.flw
30 2 Total Length: m Number of Reports: 14 Number of Passing Reports: 14 Number of Failing Reports: Number of Warning Reports: Documentation Only: Page 2 6/2/ LIITE 1.flw

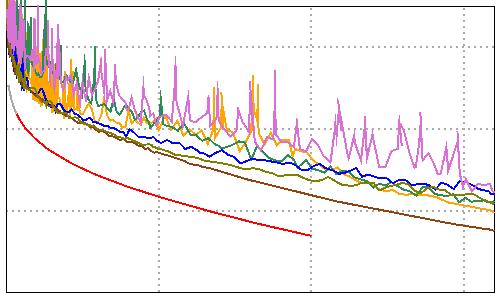

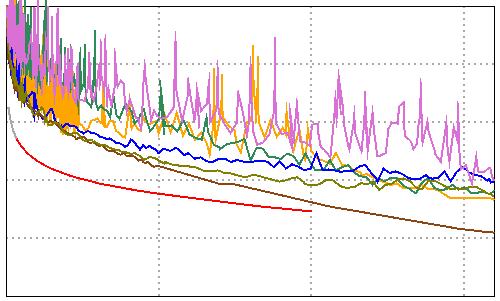

31 3 Cable ID: ARK-AB1.1/A14 Test Summary: PASS Date / Time: 14/7/ Operator: ISS Model: DTX-1 Headroom 2.2 db (NEXT 36-45) Software Version: 2.7 Main S/N: Test Limit: EN5173 PL2 Class Ea Limits Version: 1.95 Remote S/N: Cable Type: Cat 6A F/UTP Calibration Date: Main Adapter: DTX-PLA2 NVP: 74.% Main (Tester): 16/3/17 Remote Adapter: DTX-PLA2 Remote (Tester): 16/3/17 Length (m) [Pair 12] 48.6 Prop. Delay (ns), Limit 496 [Pair 78] 222 Delay Skew (ns), Limit 43 [Pair 78] 3 Resistance (ohms), Limit.6 [Pair 12] 8.1 Insertion Loss Margin (db) [Pair 36] 17. Frequency () [Pair 36] 5. Limit (db) [Pair 36] 41.6 Worst Case Margin Worst Case Value Worst Pair NEXT (db) Freq. () Limit (db) Worst Pair PS NEXT (db) Freq. () Limit (db) Worst Pair ACR-F (db) Freq. () Limit (db) Worst Pair PS ACR-F (db) Freq. () Limit (db) Worst Pair ACR-N (db) Freq. () Limit (db) Worst Pair PS ACR-N (db) Freq. () Limit (db) Worst Pair RL (db) Freq. () Limit (db) Compliant Network Standards: 1BASE-T BASE-TX BASE-T4 BASE-T 1GBASE-T ATM-25 ATM-51 ATM-155 VG-AnyLan TR-4 TR-16 Active TR-16 Passive Wire Map (T568A) PASS NEXT (db) ACR-F (db) ACR-N (db) RL (db) m Insertion Loss (db) Remote (db) Remote (db) Remote (db) Remote (db) LinkWare PC Version 9.8 Project: LIITE 1 LIITE 1.flw
32 4 Cable ID: ARK-AB1.1/A13 Test Summary: PASS Date / Time: 14/7/ Operator: ISS Model: DTX-1 Headroom 2. db (NEXT 36-45) Software Version: 2.7 Main S/N: Test Limit: EN5173 PL2 Class Ea Limits Version: 1.95 Remote S/N: Cable Type: Cat 6A F/UTP Calibration Date: Main Adapter: DTX-PLA2 NVP: 74.% Main (Tester): 16/3/17 Remote Adapter: DTX-PLA2 Remote (Tester): 16/3/17 Length (m) [Pair 12] 48.4 Prop. Delay (ns), Limit 496 [Pair 78] 221 Delay Skew (ns), Limit 43 [Pair 78] 3 Resistance (ohms), Limit.6 [Pair 12] 8.1 Insertion Loss Margin (db) [Pair 36] 17.2 Frequency () [Pair 36] 5. Limit (db) [Pair 36] 41.6 Worst Case Margin Worst Case Value Worst Pair NEXT (db) Freq. () Limit (db) Worst Pair PS NEXT (db) Freq. () Limit (db) Worst Pair ACR-F (db) Freq. () Limit (db) Worst Pair PS ACR-F (db) Freq. () Limit (db) Worst Pair ACR-N (db) Freq. () Limit (db) Worst Pair PS ACR-N (db) Freq. () Limit (db) Worst Pair RL (db) Freq. () Limit (db) Compliant Network Standards: 1BASE-T BASE-TX BASE-T4 BASE-T 1GBASE-T ATM-25 ATM-51 ATM-155 VG-AnyLan TR-4 TR-16 Active TR-16 Passive Wire Map (T568A) PASS NEXT (db) ACR-F (db) ACR-N (db) RL (db) m Insertion Loss (db) Remote (db) Remote (db) Remote (db) Remote (db) LinkWare PC Version 9.8 Project: LIITE 1 LIITE 1.flw

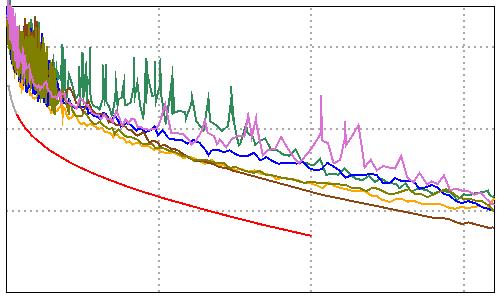

33 5 Cable ID: ARK-AB1.1/A12 Test Summary: PASS Date / Time: 14/7/ Operator: ISS Model: DTX-1 Headroom 2. db (NEXT 36-45) Software Version: 2.7 Main S/N: Test Limit: EN5173 PL2 Class Ea Limits Version: 1.95 Remote S/N: Cable Type: Cat 6A F/UTP Calibration Date: Main Adapter: DTX-PLA2 NVP: 74.% Main (Tester): 16/3/17 Remote Adapter: DTX-PLA2 Remote (Tester): 16/3/17 Length (m) [Pair 12] 48.4 Prop. Delay (ns), Limit 496 [Pair 78] 221 Delay Skew (ns), Limit 43 [Pair 78] 3 Resistance (ohms), Limit.6 [Pair 12] 8.1 Insertion Loss Margin (db) [Pair 36] 17.2 Frequency () [Pair 36] 5. Limit (db) [Pair 36] 41.6 Worst Case Margin Worst Case Value Worst Pair NEXT (db) Freq. () Limit (db) Worst Pair PS NEXT (db) Freq. () Limit (db) Worst Pair ACR-F (db) Freq. () Limit (db) Worst Pair PS ACR-F (db) Freq. () Limit (db) Worst Pair ACR-N (db) Freq. () Limit (db) Worst Pair PS ACR-N (db) Freq. () Limit (db) Worst Pair RL (db) Freq. () Limit (db) Compliant Network Standards: 1BASE-T BASE-TX BASE-T4 BASE-T 1GBASE-T ATM-25 ATM-51 ATM-155 VG-AnyLan TR-4 TR-16 Active TR-16 Passive Wire Map (T568A) PASS NEXT (db) ACR-F (db) ACR-N (db) RL (db) m Insertion Loss (db) Remote (db) Remote (db) Remote (db) Remote (db) LinkWare PC Version 9.8 Project: LIITE 1 LIITE 1.flw
34 6 Cable ID: ARK-AB1.1/A11 Test Summary: PASS Date / Time: 14/7/ Operator: ISS Model: DTX-1 Headroom 2.1 db (NEXT 36-45) Software Version: 2.7 Main S/N: Test Limit: EN5173 PL2 Class Ea Limits Version: 1.95 Remote S/N: Cable Type: Cat 6A F/UTP Calibration Date: Main Adapter: DTX-PLA2 NVP: 74.% Main (Tester): 16/3/17 Remote Adapter: DTX-PLA2 Remote (Tester): 16/3/17 Length (m) [Pair 12] 48.4 Prop. Delay (ns), Limit 496 [Pair 78] 221 Delay Skew (ns), Limit 43 [Pair 78] 3 Resistance (ohms), Limit.6 [Pair 12] 8.1 Insertion Loss Margin (db) [Pair 36] 17.2 Frequency () [Pair 36] 5. Limit (db) [Pair 36] 41.6 Worst Case Margin Worst Case Value Worst Pair NEXT (db) Freq. () Limit (db) Worst Pair PS NEXT (db) Freq. () Limit (db) Worst Pair ACR-F (db) Freq. () Limit (db) Worst Pair PS ACR-F (db) Freq. () Limit (db) Worst Pair ACR-N (db) Freq. () Limit (db) Worst Pair PS ACR-N (db) Freq. () Limit (db) Worst Pair RL (db) Freq. () Limit (db) Compliant Network Standards: 1BASE-T BASE-TX BASE-T4 BASE-T 1GBASE-T ATM-25 ATM-51 ATM-155 VG-AnyLan TR-4 TR-16 Active TR-16 Passive Wire Map (T568A) PASS NEXT (db) ACR-F (db) ACR-N (db) RL (db) m Insertion Loss (db) Remote (db) Remote (db) Remote (db) Remote (db) LinkWare PC Version 9.8 Project: LIITE 1 LIITE 1.flw
35 7 Cable ID: ARK-AB1.1/A1 Test Summary: PASS Date / Time: 14/7/ Operator: ISS Model: DTX-1 Headroom 2.5 db (NEXT 36-45) Software Version: 2.7 Main S/N: Test Limit: EN5173 PL2 Class Ea Limits Version: 1.95 Remote S/N: Cable Type: Cat 6A F/UTP Calibration Date: Main Adapter: DTX-PLA2 NVP: 74.% Main (Tester): 16/3/17 Remote Adapter: DTX-PLA2 Remote (Tester): 16/3/17 Length (m) [Pair 12] 45.3 Prop. Delay (ns), Limit 496 [Pair 78] 7 Delay Skew (ns), Limit 43 [Pair 78] 3 Resistance (ohms), Limit.6 [Pair 12] 7.5 Insertion Loss Margin (db) [Pair 36] 18.7 Frequency () [Pair 36] 5. Limit (db) [Pair 36] 41.6 Worst Case Margin Worst Case Value Worst Pair NEXT (db) Freq. () Limit (db) Worst Pair PS NEXT (db) Freq. () Limit (db) Worst Pair ACR-F (db) Freq. () Limit (db) Worst Pair PS ACR-F (db) Freq. () Limit (db) Worst Pair ACR-N (db) Freq. () Limit (db) Worst Pair PS ACR-N (db) Freq. () Limit (db) Worst Pair RL (db) Freq. () Limit (db) Compliant Network Standards: 1BASE-T BASE-TX BASE-T4 BASE-T 1GBASE-T ATM-25 ATM-51 ATM-155 VG-AnyLan TR-4 TR-16 Active TR-16 Passive Wire Map (T568A) PASS NEXT (db) ACR-F (db) ACR-N (db) RL (db) m Insertion Loss (db) Remote (db) Remote (db) Remote (db) Remote (db) LinkWare PC Version 9.8 Project: LIITE 1 LIITE 1.flw
36 8 Cable ID: ARK-AB1.1/A9 Test Summary: PASS Date / Time: 14/7/ Operator: ISS Model: DTX-1 Headroom 2.2 db (NEXT 36-45) Software Version: 2.7 Main S/N: Test Limit: EN5173 PL2 Class Ea Limits Version: 1.95 Remote S/N: Cable Type: Cat 6A F/UTP Calibration Date: Main Adapter: DTX-PLA2 NVP: 74.% Main (Tester): 16/3/17 Remote Adapter: DTX-PLA2 Remote (Tester): 16/3/17 Length (m) [Pair 12] 45.3 Prop. Delay (ns), Limit 496 [Pair 78] 6 Delay Skew (ns), Limit 43 [Pair 78] 2 Resistance (ohms), Limit.6 [Pair 78] 7.6 Insertion Loss Margin (db) [Pair 36] 18.8 Frequency () [Pair 36] 5. Limit (db) [Pair 36] 41.6 Worst Case Margin Worst Case Value Worst Pair NEXT (db) Freq. () Limit (db) Worst Pair PS NEXT (db) Freq. () Limit (db) Worst Pair ACR-F (db) Freq. () Limit (db) Worst Pair PS ACR-F (db) Freq. () Limit (db) Worst Pair ACR-N (db) Freq. () Limit (db) Worst Pair PS ACR-N (db) Freq. () Limit (db) Worst Pair RL (db) Freq. () Limit (db) Compliant Network Standards: 1BASE-T BASE-TX BASE-T4 BASE-T 1GBASE-T ATM-25 ATM-51 ATM-155 VG-AnyLan TR-4 TR-16 Active TR-16 Passive Wire Map (T568A) PASS NEXT (db) ACR-F (db) ACR-N (db) RL (db) m Insertion Loss (db) Remote (db) Remote (db) Remote (db) Remote (db) LinkWare PC Version 9.8 Project: LIITE 1 LIITE 1.flw

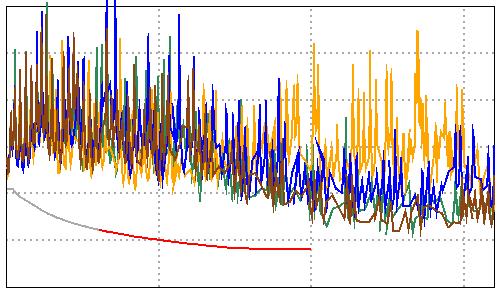

37 9 Cable ID: ARK-AB1.1/A8 Test Summary: PASS Date / Time: 5/7/ Operator: ISS Model: DTX-1 Headroom 2.4 db (NEXT 36-45) Software Version: 2.7 Main S/N: Test Limit: EN5173 PL2 Class Ea Limits Version: 1.95 Remote S/N: Cable Type: Cat 6A F/UTP Calibration Date: Main Adapter: DTX-PLA2 NVP: 74.% Main (Tester): 16/3/17 Remote Adapter: DTX-PLA2 Remote (Tester): 16/3/17 Length (m) [Pair 12] 27.3 Prop. Delay (ns), Limit 496 [Pair 78] 124 Delay Skew (ns), Limit 43 [Pair 78] 1 Resistance (ohms), Limit.6 [Pair 12] 4.5 Insertion Loss Margin (db) [Pair 12] 27.2 Frequency () [Pair 12] 499. Limit (db) [Pair 12] 41.6 Worst Case Margin Worst Case Value Worst Pair NEXT (db) Freq. () Limit (db) Worst Pair PS NEXT (db) Freq. () Limit (db) Worst Pair ACR-F (db) Freq. () Limit (db) Worst Pair PS ACR-F (db) Freq. () Limit (db) Worst Pair ACR-N (db) Freq. () Limit (db) Worst Pair PS ACR-N (db) Freq. () Limit (db) Worst Pair RL (db) Freq. () Limit (db) Compliant Network Standards: 1BASE-T BASE-TX BASE-T4 BASE-T 1GBASE-T ATM-25 ATM-51 ATM-155 VG-AnyLan TR-4 TR-16 Active TR-16 Passive Wire Map (T568B) PASS NEXT (db) ACR-F (db) ACR-N (db) RL (db) m Insertion Loss (db) Remote (db) Remote (db) Remote (db) Remote (db) LinkWare PC Version 9.8 Project: LIITE 1 LIITE 1.flw
38 1 Cable ID: ARK-AB1.1/A7 Test Summary: PASS Date / Time: 5/7/ Operator: ISS Model: DTX-1 Headroom 1.5 db (NEXT 36-45) Software Version: 2.7 Main S/N: Test Limit: EN5173 PL2 Class Ea Limits Version: 1.95 Remote S/N: Cable Type: Cat 6A F/UTP Calibration Date: Main Adapter: DTX-PLA2 NVP: 74.% Main (Tester): 16/3/17 Remote Adapter: DTX-PLA2 Remote (Tester): 16/3/17 Length (m) [Pair 45] 27.1 Prop. Delay (ns), Limit 496 [Pair 78] 124 Delay Skew (ns), Limit 43 [Pair 78] 2 Resistance (ohms), Limit.6 [Pair 12] 4.6 Insertion Loss Margin (db) [Pair 12] 26.8 Frequency () [Pair 12] 499. Limit (db) [Pair 12] 41.6 Worst Case Margin Worst Case Value Worst Pair NEXT (db) * Freq. () Limit (db) Worst Pair PS NEXT (db) Freq. () Limit (db) Worst Pair ACR-F (db) Freq. () Limit (db) Worst Pair PS ACR-F (db) Freq. () Limit (db) Worst Pair ACR-N (db) Freq. () Limit (db) Worst Pair PS ACR-N (db) Freq. () Limit (db) Worst Pair RL (db) Freq. () Limit (db) Compliant Network Standards: 1BASE-T BASE-TX BASE-T4 BASE-T 1GBASE-T ATM-25 ATM-51 ATM-155 VG-AnyLan TR-4 TR-16 Active TR-16 Passive Wire Map (T568B) PASS NEXT (db) ACR-F (db) ACR-N (db) RL (db) m Insertion Loss (db) Remote (db) Remote (db) Remote (db) Remote (db) * Measurement is within the accuracy limits of the instrument. LinkWare PC Version 9.8 Project: LIITE 1 LIITE 1.flw

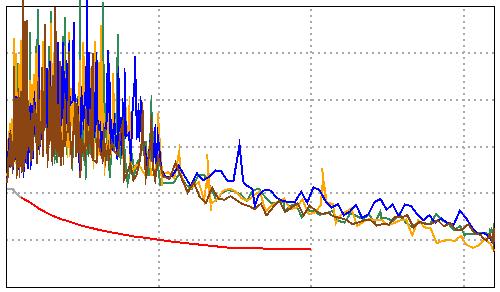

39 11 Cable ID: ARK-AB1.1/A6 Test Summary: PASS Date / Time: 5/7/ Operator: ISS Model: DTX-1 Headroom 1.9 db (NEXT 36-45) Software Version: 2.7 Main S/N: Test Limit: EN5173 PL2 Class Ea Limits Version: 1.95 Remote S/N: Cable Type: Cat 6A F/UTP Calibration Date: Main Adapter: DTX-PLA2 NVP: 74.% Main (Tester): 16/3/17 Remote Adapter: DTX-PLA2 Remote (Tester): 16/3/17 Length (m) [Pair 12] 68.3 Prop. Delay (ns), Limit 496 [Pair 78] 312 Delay Skew (ns), Limit 43 [Pair 78] 4 Resistance (ohms), Limit.6 [Pair 45] 11.3 Insertion Loss Margin (db) [Pair 36] 8.2 Frequency () [Pair 36] 5. Limit (db) [Pair 36] 41.6 Worst Case Margin Worst Case Value Worst Pair NEXT (db) * Freq. () Limit (db) Worst Pair PS NEXT (db) Freq. () Limit (db) Worst Pair ACR-F (db) Freq. () Limit (db) Worst Pair PS ACR-F (db) Freq. () Limit (db) Worst Pair ACR-N (db) Freq. () Limit (db) Worst Pair PS ACR-N (db) Freq. () Limit (db) Worst Pair RL (db) Freq. () Limit (db) Compliant Network Standards: 1BASE-T BASE-TX BASE-T4 BASE-T 1GBASE-T ATM-25 ATM-51 ATM-155 VG-AnyLan TR-4 TR-16 Active TR-16 Passive Wire Map (T568B) PASS NEXT (db) ACR-F (db) ACR-N (db) RL (db) m Insertion Loss (db) Remote (db) Remote (db) Remote (db) Remote (db) * Measurement is within the accuracy limits of the instrument. LinkWare PC Version 9.8 Project: LIITE 1 LIITE 1.flw

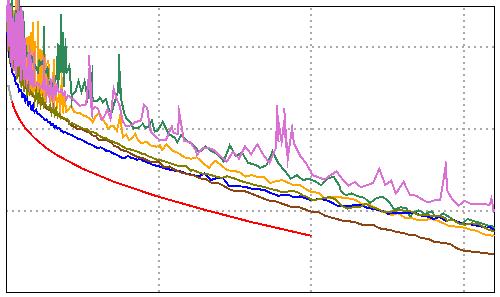

40 12 Cable ID: ARK-AB1.1/A5 Test Summary: PASS Date / Time: 5/7/ Operator: ISS Model: DTX-1 Headroom 2.8 db (NEXT 36-45) Software Version: 2.7 Main S/N: Test Limit: EN5173 PL2 Class Ea Limits Version: 1.95 Remote S/N: Cable Type: Cat 6A F/UTP Calibration Date: Main Adapter: DTX-PLA2 NVP: 74.% Main (Tester): 16/3/17 Remote Adapter: DTX-PLA2 Remote (Tester): 16/3/17 Length (m) [Pair 12] 68.3 Prop. Delay (ns), Limit 496 [Pair 78] 312 Delay Skew (ns), Limit 43 [Pair 78] 4 Resistance (ohms), Limit.6 [Pair 78] 11.5 Insertion Loss Margin (db) [Pair 36] 8.5 Frequency () [Pair 36] 5. Limit (db) [Pair 36] 41.6 Worst Case Margin Worst Case Value Worst Pair NEXT (db) Freq. () Limit (db) Worst Pair PS NEXT (db) Freq. () Limit (db) Worst Pair ACR-F (db) Freq. () Limit (db) Worst Pair PS ACR-F (db) Freq. () Limit (db) Worst Pair ACR-N (db) Freq. () Limit (db) Worst Pair PS ACR-N (db) Freq. () Limit (db) Worst Pair RL (db) Freq. () Limit (db) Compliant Network Standards: 1BASE-T BASE-TX BASE-T4 BASE-T 1GBASE-T ATM-25 ATM-51 ATM-155 VG-AnyLan TR-4 TR-16 Active TR-16 Passive Wire Map (T568B) PASS NEXT (db) ACR-F (db) ACR-N (db) RL (db) m Insertion Loss (db) Remote (db) Remote (db) Remote (db) Remote (db) LinkWare PC Version 9.8 Project: LIITE 1 LIITE 1.flw
41 13 Cable ID: ARK-AB1.1/A4 Test Summary: PASS Date / Time: 14/7/ Operator: ISS Model: DTX-1 Headroom 2.1 db (NEXT 36-45) Software Version: 2.7 Main S/N: Test Limit: EN5173 PL2 Class Ea Limits Version: 1.95 Remote S/N: Cable Type: Cat 6A F/UTP Calibration Date: Main Adapter: DTX-PLA2 NVP: 74.% Main (Tester): 16/3/17 Remote Adapter: DTX-PLA2 Remote (Tester): 16/3/17 Length (m) [Pair 12] 1.4 Prop. Delay (ns), Limit 496 [Pair 12] 47 Delay Skew (ns), Limit 43 [Pair 12] Resistance (ohms), Limit.6 [Pair 12] 1.8 Insertion Loss Margin (db) [Pair 12] 35.2 Frequency () [Pair 12] 5. Limit (db) [Pair 12] 41.6 Worst Case Margin Worst Case Value Worst Pair NEXT (db) Freq. () Limit (db) Worst Pair PS NEXT (db) Freq. () Limit (db) Worst Pair ACR-F (db) Freq. () Limit (db) Worst Pair PS ACR-F (db) Freq. () Limit (db) Worst Pair ACR-N (db) Freq. () Limit (db) Worst Pair PS ACR-N (db) Freq. () Limit (db) Worst Pair RL (db) Freq. () Limit (db) Compliant Network Standards: 1BASE-T BASE-TX BASE-T4 BASE-T 1GBASE-T ATM-25 ATM-51 ATM-155 VG-AnyLan TR-4 TR-16 Active TR-16 Passive Wire Map (T568A) PASS NEXT (db) ACR-F (db) ACR-N (db) RL (db) m Insertion Loss (db) Remote (db) Remote (db) Remote (db) Remote (db) LinkWare PC Version 9.8 Project: LIITE 1 LIITE 1.flw
42 14 Cable ID: ARK-AB1.1/A3 Test Summary: PASS Date / Time: 14/7/ Operator: ISS Model: DTX-1 Headroom.4 db (NEXT 36-45) Software Version: 2.7 Main S/N: Test Limit: EN5173 PL2 Class Ea Limits Version: 1.95 Remote S/N: Cable Type: Cat 6A F/UTP Calibration Date: Main Adapter: DTX-PLA2 NVP: 74.% Main (Tester): 16/3/17 Remote Adapter: DTX-PLA2 Remote (Tester): 16/3/17 Length (m) [Pair 12] 1.4 Prop. Delay (ns), Limit 496 [Pair 78] 48 Delay Skew (ns), Limit 43 [Pair 78] 1 Resistance (ohms), Limit.6 [Pair 12] 1.6 Insertion Loss Margin (db) [Pair 12] 34.9 Frequency () [Pair 12] 496. Limit (db) [Pair 12] 41.4 Worst Case Margin Worst Case Value Worst Pair NEXT (db).4*.7*.4.7 Freq. () Limit (db) Worst Pair PS NEXT (db) 1.4* 1.* Freq. () Limit (db) Worst Pair ACR-F (db) Freq. () Limit (db) Worst Pair PS ACR-F (db) Freq. () Limit (db) Worst Pair ACR-N (db) Freq. () Limit (db) Worst Pair PS ACR-N (db) Freq. () Limit (db) Worst Pair RL (db) Freq. () Limit (db) Compliant Network Standards: 1BASE-T BASE-TX BASE-T4 BASE-T 1GBASE-T ATM-25 ATM-51 ATM-155 VG-AnyLan TR-4 TR-16 Active TR-16 Passive Wire Map (T568A) PASS NEXT (db) ACR-F (db) ACR-N (db) RL (db) m Insertion Loss (db) Remote (db) Remote (db) Remote (db) Remote (db) * Measurement is within the accuracy limits of the instrument. LinkWare PC Version 9.8 Project: LIITE 1 LIITE 1.flw

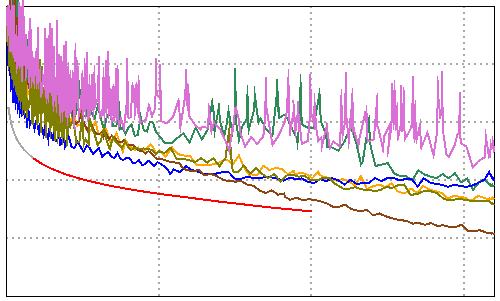

43 15 Cable ID: ARK-AB1.1/A2 Test Summary: PASS Date / Time: 14/7/ Operator: ISS Model: DTX-1 Headroom 2.4 db (NEXT 36-45) Software Version: 2.7 Main S/N: Test Limit: EN5173 PL2 Class Ea Limits Version: 1.95 Remote S/N: Cable Type: Cat 6A F/UTP Calibration Date: Main Adapter: DTX-PLA2 NVP: 74.% Main (Tester): 16/3/17 Remote Adapter: DTX-PLA2 Remote (Tester): 16/3/17 Length (m) [Pair 36] 28.6 Prop. Delay (ns), Limit 496 [Pair 12] 131 Delay Skew (ns), Limit 43 [Pair 12] 2 Resistance (ohms), Limit.6 [Pair 12] 4.8 Insertion Loss Margin (db) [Pair 36] 26.5 Frequency () [Pair 36] 5. Limit (db) [Pair 36] 41.6 Worst Case Margin Worst Case Value Worst Pair NEXT (db) Freq. () Limit (db) Worst Pair PS NEXT (db) Freq. () Limit (db) Worst Pair ACR-F (db) Freq. () Limit (db) Worst Pair PS ACR-F (db) Freq. () Limit (db) Worst Pair ACR-N (db) Freq. () Limit (db) Worst Pair PS ACR-N (db) Freq. () Limit (db) Worst Pair RL (db) Freq. () Limit (db) Compliant Network Standards: 1BASE-T BASE-TX BASE-T4 BASE-T 1GBASE-T ATM-25 ATM-51 ATM-155 VG-AnyLan TR-4 TR-16 Active TR-16 Passive Wire Map (T568A) PASS NEXT (db) ACR-F (db) ACR-N (db) RL (db) m Insertion Loss (db) Remote (db) Remote (db) Remote (db) Remote (db) LinkWare PC Version 9.8 Project: LIITE 1 LIITE 1.flw

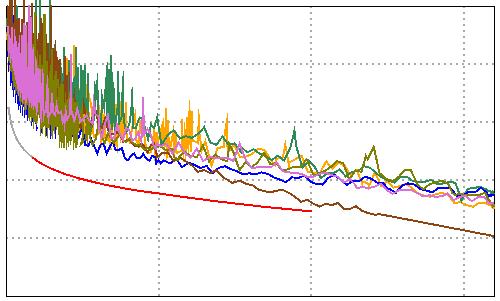

44 16 Cable ID: ARK-AB1.1/A1 Test Summary: PASS Date / Time: 14/7/ Operator: ISS Model: DTX-1 Headroom 2.9 db (NEXT 36-45) Software Version: 2.7 Main S/N: Test Limit: EN5173 PL2 Class Ea Limits Version: 1.95 Remote S/N: Cable Type: Cat 6A F/UTP Calibration Date: Main Adapter: DTX-PLA2 NVP: 74.% Main (Tester): 16/3/17 Remote Adapter: DTX-PLA2 Remote (Tester): 16/3/17 Length (m) [Pair 36] 28.8 Prop. Delay (ns), Limit 496 [Pair 78] 132 Delay Skew (ns), Limit 43 [Pair 78] 2 Resistance (ohms), Limit.6 [Pair 12] 4.8 Insertion Loss Margin (db) [Pair 36] 26.4 Frequency () [Pair 36] 499. Limit (db) [Pair 36] 41.6 Worst Case Margin Worst Case Value Worst Pair NEXT (db) Freq. () Limit (db) Worst Pair PS NEXT (db) Freq. () Limit (db) Worst Pair ACR-F (db) Freq. () Limit (db) Worst Pair PS ACR-F (db) Freq. () Limit (db) Worst Pair ACR-N (db) Freq. () Limit (db) Worst Pair PS ACR-N (db) Freq. () Limit (db) Worst Pair RL (db) Freq. () Limit (db) Compliant Network Standards: 1BASE-T BASE-TX BASE-T4 BASE-T 1GBASE-T ATM-25 ATM-51 ATM-155 VG-AnyLan TR-4 TR-16 Active TR-16 Passive Wire Map (T568A) PASS NEXT (db) ACR-F (db) ACR-N (db) RL (db) m Insertion Loss (db) Remote (db) Remote (db) Remote (db) Remote (db) LinkWare PC Version 9.8 Project: LIITE 1 LIITE 1.flw
45 MITTAUSPÖYTÄKIRJA Standardin SFS-EN 5173 mukaisesti LIITE 2. Sivu 1 / 1 KOHDE Uusi jakamo KYTKENTÄPANEELI SIIRTOTIE PITUUS LCD Talo 1 pääjakamo - Operaattori tila n m KAAPELITYYPPI MITTALAITE MITTAUSAALLONPITUUS Brand-Rex 6SML Fluke Simplifibre Pro 85/131nm, 133/155nm PÄIVÄYS MITTAAJA HUOM Jeremias Veikkolainen Kuitu Siirtotievaimennus / db 85 nm 131 nm Kuitutyyppi Liitintyyppi Huom 1,1,11 SM LCD 2,15,1 SM LCD 3,2,12 SM LCD 4,19,11 SM LCD 5,1,1 SM LCD 6,25,11 SM LCD Huomautuksia Käytetyt kuitutyypit GK = 62,5 / 125 GI = 5 / 125 SM = 9 / 125 OM3 = 5 / 125
46 Liite 3. MITTAUSPÖYTÄKIRJA SIVU 1/1 Kohde Pvm Projekti Jakamon pistorasia asennukset Mittaaja Jeremias Veikkolainen X Vaadittu turvallisuustaso saavutettu Mittaaja Jeremias Veikkolainen Mittalaite Amprobe Telaris Plus Tunnus RKUPSAB Ryhmä Eristysvastus [MΩ] Suojajohtimen jatkuvuus [Ω] Oikosulkuvirta [A] Silmukkaimpedanssi [Ω] Vikavirtasuojaus lauk.virta [ma] lauk.aika [ms] Pyör.suunt. O V Ylivirtasuojaus Kaapeli 8,1 5,8 469,49 16GG MMJ5X2,5S 8,2 5,9 47,49 16GG MMJ5X2,5S 8, ,53 16GG MMJ5X2,5S SIVU /
47 1
48 2
49 3
50 4

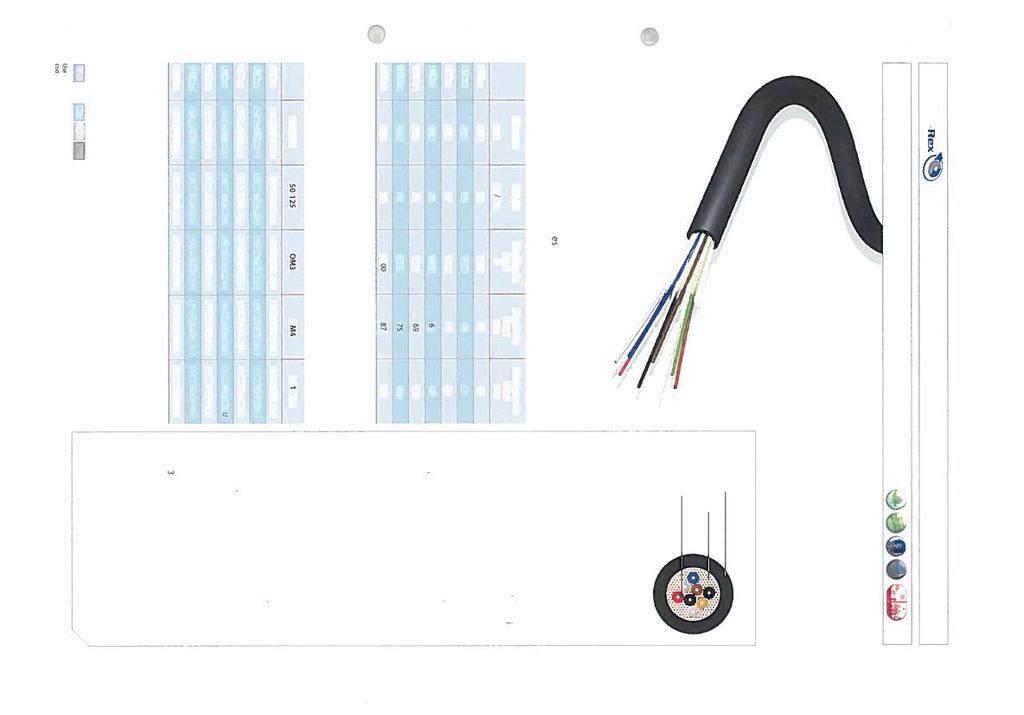

51 5
52 6
53 7
54 8
55 9
56 1
57 11

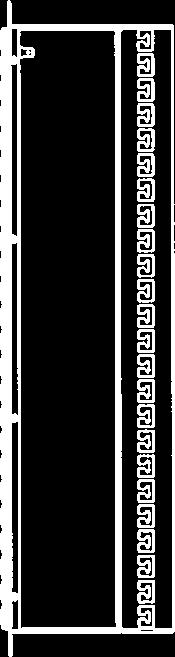

58 12
59 13
60 14
61 15
62 16
63 17

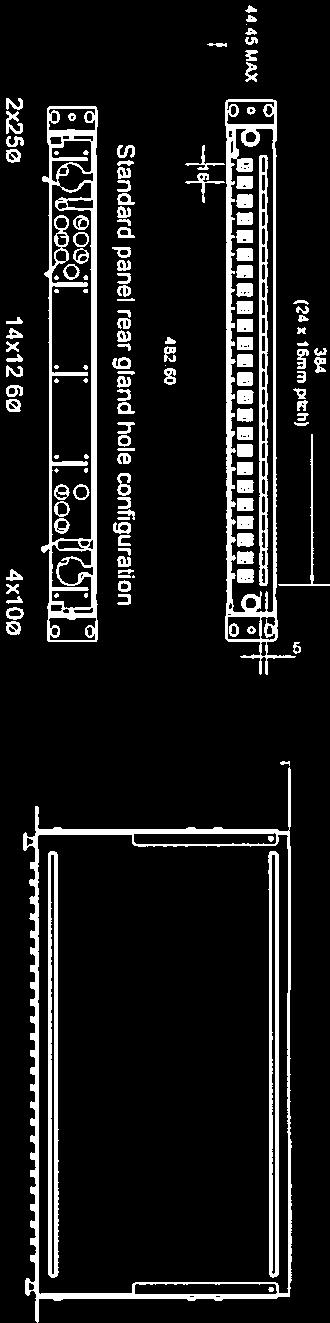

64 18
65 19
66
