1 1(5) PIENTALON KUITULIITTYMÄ YLEISTÄ Pohjois-Hämeen Puhelin Oy:n (Myöhemmin PHPOY) kuituliittymä on kuluttajille suunnattu kiinteähintainen liityntä nykyaikaiseen optiseen kuituverkkoon. Kuituverkon kautta asiakkaalle voidaan tarjota TV-, puhelin- ja nopeat laajakaistapalvelut. Palvelut edellyttävät kiinteistön liittämistä kuituverkkoon. Palvelussa käytettävä kuituteknologia on luotettavin valinta kotitalouden laajakaistapalveluksi nyt ja tulevaisuudessa. Nykyaikaisella kuituteknologialla saavutetaan jopa 1000 Mbit/s siirtonopeudet. Kuituliittymän hyödyt Nopeat yhteydet ja lähes rajaton internet-kapasiteetti Uusien sisältöpalveluiden, kuten teräväpiirtolähetysten ja tiedonsiirtoformaattien entistä tehokkaampi käyttömahdollisuus Vastaa myös tulevaisuudessa tietoliikennepalveluiden kasvaviin vaatimuksiin Kupariverkkoa luotettavampi ja tasapainoisempi yhteys Nostaa kiinteistön arvoa ja tekee siitä kiinnostavamman myyntitilanteessa Saatavuus Palvelun saat Mänttä-Vilppulan, Ruoveden, Virtain, Kuoreveden, Kurun alueella. Saatavuuden voi tarkistaa PHPOY:n asiakaspalvelunumerosta (03) tai osoitteesta Palvelun lopullinen saatavuus määräytyy aina toimituksen yhteydessä. OHJEITA HANKINTAAN Kuitukaapeli tontin rajalta kiinteistöön Palveluun liityttäessä PHPOY toimittaa asiakkaan tontin rajalle kuitukaapelin asiakasliityntää varten. Näin toimimalla vältytään turhilta jatkospisteiltä ja säästetään asennuksen kustannuksissa. Kaapeli mitoitetaan siten, että se riittää palvelun liitettävän kiinteistön takimmaisessa reunassakin olevaan talojakamoon.

Palvelussa käytettävä kuituteknologia on luotettavin valinta kotitalouden laajakaistapalveluksi nyt ja tulevaisuudessa. Nykyaikaisella kuituteknologialla saavutetaan jopa 1000 Mbit/s siirtonopeudet.

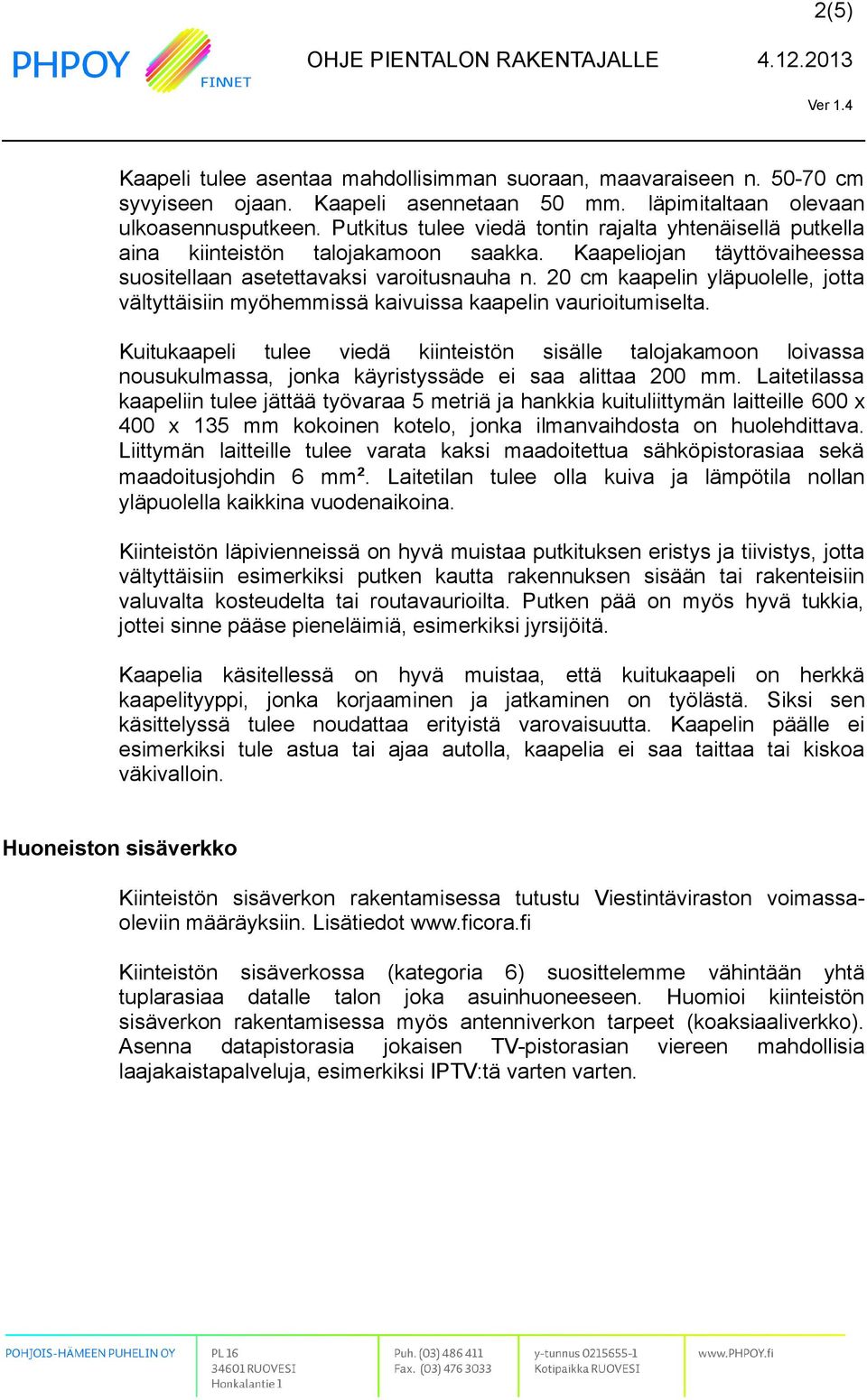

2 2(5) Kaapeli tulee asentaa mahdollisimman suoraan, maavaraiseen n cm syvyiseen ojaan. Kaapeli asennetaan 50 mm. läpimitaltaan olevaan ulkoasennusputkeen. Putkitus tulee viedä tontin rajalta yhtenäisellä putkella aina kiinteistön talojakamoon saakka. Kaapeliojan täyttövaiheessa suositellaan asetettavaksi varoitusnauha n. 20 cm kaapelin yläpuolelle, jotta vältyttäisiin myöhemmissä kaivuissa kaapelin vaurioitumiselta. Kuitukaapeli tulee viedä kiinteistön sisälle talojakamoon loivassa nousukulmassa, jonka käyristyssäde ei saa alittaa 200 mm. Laitetilassa kaapeliin tulee jättää työvaraa 5 metriä ja hankkia kuituliittymän laitteille 600 x 400 x 135 mm kokoinen kotelo, jonka ilmanvaihdosta on huolehdittava. Liittymän laitteille tulee varata kaksi maadoitettua sähköpistorasiaa sekä maadoitusjohdin 6 mm². Laitetilan tulee olla kuiva ja lämpötila nollan yläpuolella kaikkina vuodenaikoina. Kiinteistön läpivienneissä on hyvä muistaa putkituksen eristys ja tiivistys, jotta vältyttäisiin esimerkiksi putken kautta rakennuksen sisään tai rakenteisiin valuvalta kosteudelta tai routavaurioilta. Putken pää on myös hyvä tukkia, jottei sinne pääse pieneläimiä, esimerkiksi jyrsijöitä. Kaapelia käsitellessä on hyvä muistaa, että kuitukaapeli on herkkä kaapelityyppi, jonka korjaaminen ja jatkaminen on työlästä. Siksi sen käsittelyssä tulee noudattaa erityistä varovaisuutta. Kaapelin päälle ei esimerkiksi tule astua tai ajaa autolla, kaapelia ei saa taittaa tai kiskoa väkivalloin. Huoneiston sisäverkko Kiinteistön sisäverkon rakentamisessa tutustu Viestintäviraston voimassaoleviin määräyksiin. Lisätiedot Kiinteistön sisäverkossa (kategoria 6) suosittelemme vähintään yhtä tuplarasiaa datalle talon joka asuinhuoneeseen. Huomioi kiinteistön sisäverkon rakentamisessa myös antenniverkon tarpeet (koaksiaaliverkko). Asenna datapistorasia jokaisen TV-pistorasian viereen mahdollisia laajakaistapalveluja, esimerkiksi IPTV:tä varten varten.

20 cm kaapelin yläpuolelle, jotta vältyttäisiin myöhemmissä kaivuissa kaapelin vaurioitumiselta.

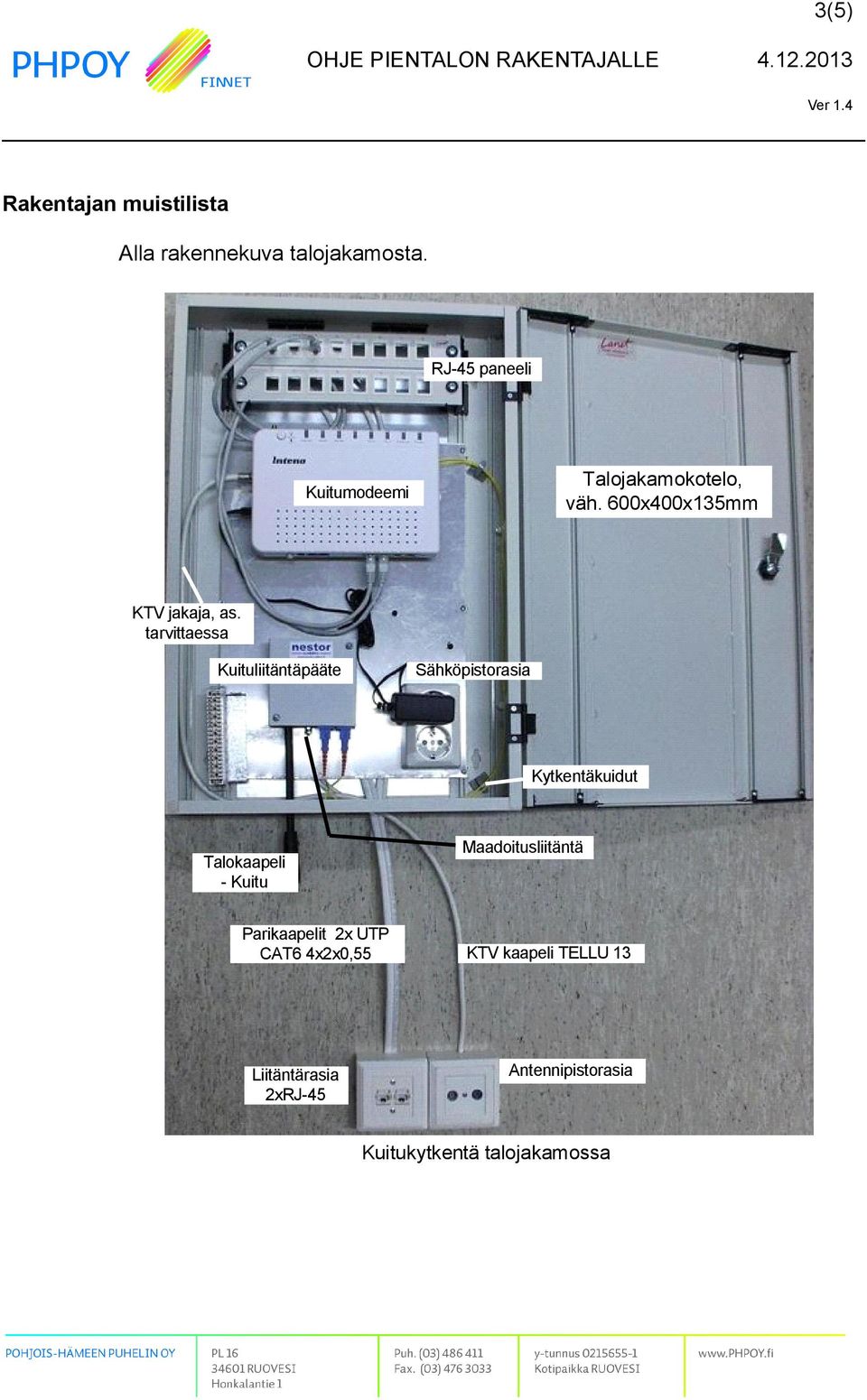

3 3(5) Rakentajan muistilista Alla rakennekuva talojakamosta. RJ-45 paneeli Talojakamokotelo, väh. 600x400x135mm Kuitumodeemi KTV jakaja, as. tarvittaessa Kuituliitäntäpääte Sähköpistorasia Kytkentäkuidut Maadoitusliitäntä Talokaapeli - Kuitu Parikaapelit 2x UTP CAT6 4x2x0,55 KTV kaapeli TELLU 13 Antennipistorasia Kuitukytkentä talojakamossa

tarvittaessa Kuituliitäntäpääte Sähköpistorasia Kytkentäkuidut Maadoitusliitäntä

4 4(5) Antennipistorasia Parikaapelit 2*UTP CAT6 4* 2*0,55 Kuitulaajakaistapääte KTV Kaapeli TELLU 13 Kuituliitäntäpääte Maadoitusjohdin 6mm Talokaapeli - Kuitu Kuitukaapeli kiinteistöön Kytkentäkuitu TV jakaja Kuitukytkentä seinällä

Kuituliitäntäpääte Maadoitusjohdin 6mm Talokaapeli -

5 5(5) Asennuksessa varottava kaapelin vahingoittamista Kaapelin päälle ei saa ajaa eikä astua Kaapelia ei saa vetää väkivaltaisesti, taittaa tai kiertää Kaapeli tulee asentaa maahan vähintään 50 cm syvyyteen Asenna kaapeliojaan varoitusnauha 20 cm kaapelin yläpuolelle Vältä jyrkkiä nousukulmia Nousussa noudatettava vähintään 200 mm:n käyristyssädettä Varaa kaapeliin 5 m asennusvaraa Kaapelille tulee varata asennusta varten vähintään 50 mm läpimitaltaan oleva ulkoasennusputki laitetilasta liityntäpisteeseen Huolehdi kiinteistöön tulevan läpiviennin ja putken eristys ja tiivistys Rakennuksen sisälle tulee varata vähintään 600 x 400 x 135mm kotelo kuituliittymän laitteistolle Kiinteistön sisäverkon liitäntäpiste tulee olla liittymän laitteiston sijoituspaikassa Liittymän laitteistolle tulee varata 2 maadoitettua pistorasiaa sekä maadoitusjohdin 6 mm² Laitteiston sijoituspaikka tulee olla kuiva ja lämpötila nollan yläpuolella kaikkina vuodenaikoina Voit myös tutustua PHPOY:n ja Ylä-Pirkanmaan kuntien yhdessä toimittamaan Rakentajan Oppaaseen, jossa selvitetään Ylä-Pirkanmaalla käytettäviä rakennusmääräyksiä ja käytänteitä. Opasta on saatavilla mm. alueen kunnista tai kirjakaupoista. Voit myös ostaa asennuksen meiltä PHPOY:ltä, yhteystiedot alla. VASTUURAJAT PHPOY vastaa liittymän kaapelista aina tontin rajalle asti. Kaapelireitistä tontin rajalta talojakamoon vastaa liittymän tilaaja. Liittymän hintaan kuuluu 100 m kaapelia tontilla. Suuremmista pituuksista vastaa liittymän tilaaja. Tilaaja vastaa tontin puolella olevasta kaapelista ja sen asennuksesta, myös mahdollisista asennusvaurioista mikäli tilaaja tekee asennuksen itse. YHTEYSTIEDOT Liittymän tiedustelu, saatavuus ja tilausasiat PHPOY asiakaspalvelu [03] asiakaspalvelu@phpoy.fi Lisätietoja myös www-sivuiltamme:

tulee varata asennusta varten vähintään 50 mm läpimitaltaan oleva ulkoasennusputki laitetilasta liityntäpisteeseen Huolehdi kiinteistöön tulevan läpiviennin ja putken eristys ja tiivistys Rakennuksen
