Elementtirakennukset. Roskakatokset - Huvimajat - Leikkimökki Puucee - Saunat - Varastot - Katokset ja tallit

Transkriptio

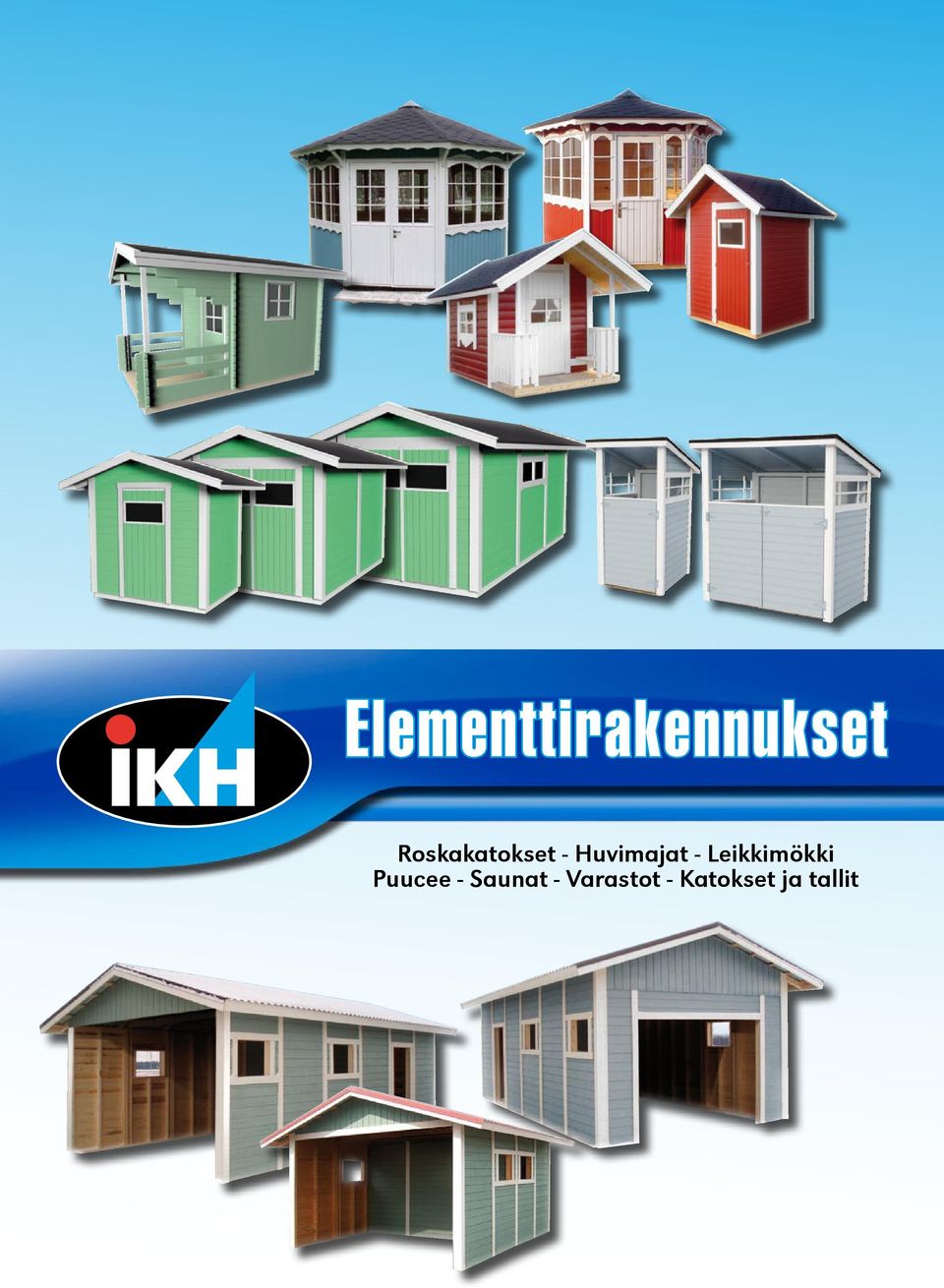

1 Elementtirakennukset Roskakatokset - Huvimajat - Leikkimökki Puucee - Saunat - Varastot - Katokset ja tallit

2 ROSKAKATOKSET elementtitoimitus paketti ei sisällä ovielementtiä, katemateriaalia, ruuveja eikä nauloja (Tarvikkeet kokoamiseen listattuna sivulla 7.) 1 jäteastialle PUU116 Ulkomitat: L810, K1790, S950 mm Katon pinta-ala: n. 1,2 m 2 Pakettikoko: 1000 x 1650 x 400 mm 90 kg 2 jäteastialle PUU117 Ulkomitat: L1540, K1790, S950 mm Katon pinta-ala: n. 2,0 m 2 Pakettikoko: 1400 x 1650 x 400 mm 110 kg ROSKAKATOKSEN OVIELEMENTTI voidaan asentaa molemmin päin paketti ei sisällä saranoita eikä salpaa (Tarvikkeet listattuna sivulla 7.) Mitat Pakettikoko: PUU x 1070 mm 680 x 1150 x 60 mm n. 18 kg KUIVAKÄYMÄLÄ PUU-CEE Sulo PUU106 Ulkomitat: 1500 x 1300 mm Katon pinta-ala: 7 m 2 Pakettikoko: 600 x 1300 x 500 mm 180 kg paketti ei sisällä istuinosaa, katemateriaalia, ruuveja eikä nauloja (Katemateriaalitarve sekä tarvikkeet kokoamiseen listattuna sivulla 7.) PUU-CEEN ISTUINOSA PUU107 kestävä ja helppo asentaa: - kierrätettävästä HD-muovisekoitteesta valmistettu - nopea ja vaivaton asennus myös vanhoihin ulko- käymälöihin hajuton ratkaisu: - kiinteä jäte maadutetaan lieriössä kuivikkeella, joka kompostoi käymäläjätteen nopeasti ja estää hajun muodostumisen luontoystävällinen: - minkäänlaisia kemikaaleja tai kalkkeja ei tarvita eikä päästöjä synny - lopputuloksena multaa maanparannukseen pitkä tyhjennysväli ja vaivaton huolto Korkeus: Lieriö Ø: Haihdutusallas: PUU mm 500 mm P1150, L670 mm 180 kg 2

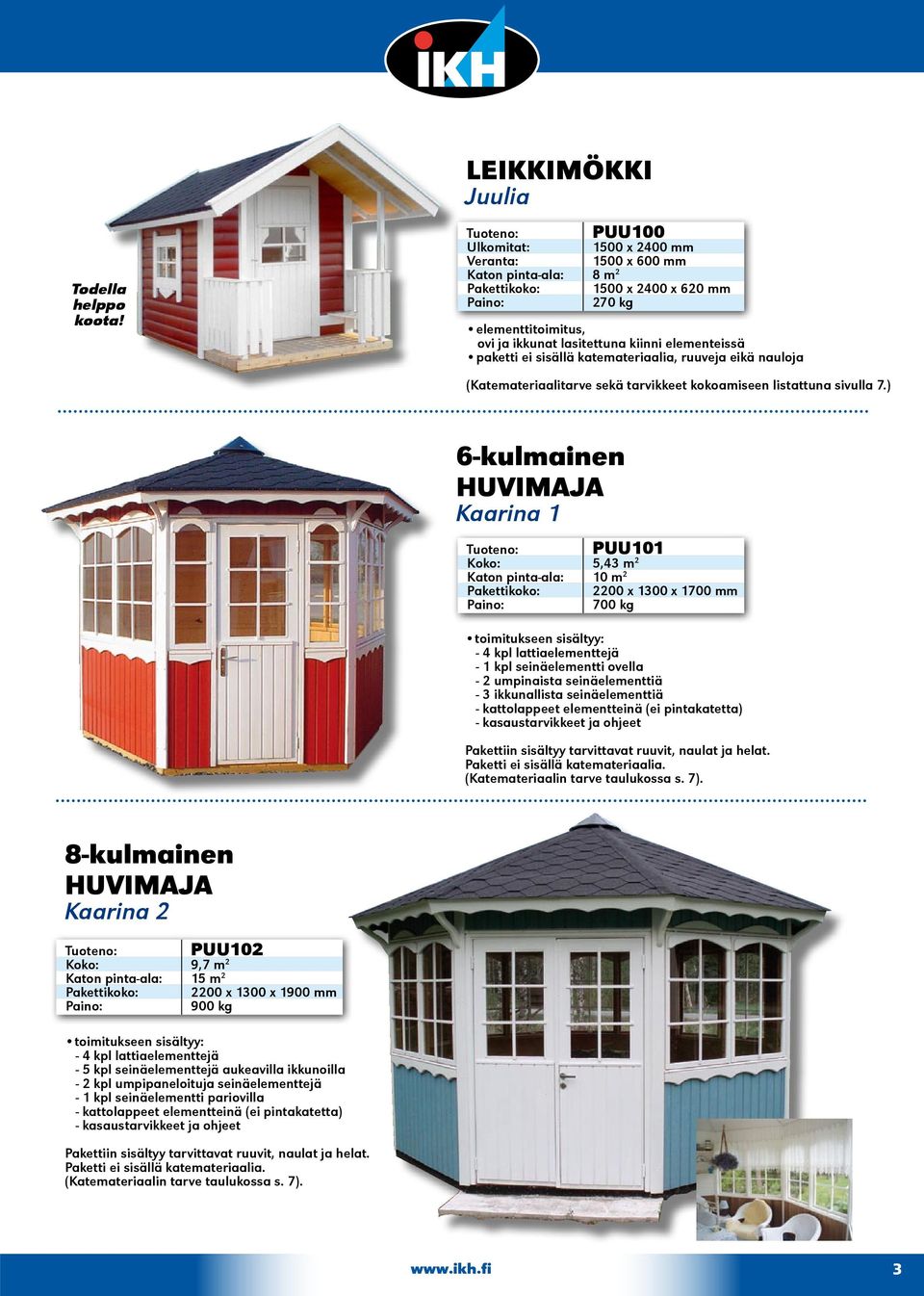

3 Todella helppo koota! LEIKKIMÖKKI Juulia PUU100 Ulkomitat: 1500 x 2400 mm Veranta: 1500 x 600 mm Katon pinta-ala: 8 m 2 Pakettikoko: 1500 x 2400 x 620 mm 270 kg elementtitoimitus, ovi ja ikkunat lasitettuna kiinni elementeissä paketti ei sisällä katemateriaalia, ruuveja eikä nauloja (Katemateriaalitarve sekä tarvikkeet kokoamiseen listattuna sivulla 7.) 6-kulmainen HUVIMAJA Kaarina 1 PUU101 Koko: 5,43 m 2 Katon pinta-ala: 10 m 2 Pakettikoko: 2200 x 1300 x 1700 mm 700 kg toimitukseen sisältyy: - 4 kpl lattiaelementtejä - 1 kpl seinäelementti ovella - 2 umpinaista seinäelementtiä - 3 ikkunallista seinäelementtiä - kattolappeet elementteinä (ei pintakatetta) - kasaustarvikkeet ja ohjeet Pakettiin sisältyy tarvittavat ruuvit, naulat ja helat. Paketti ei sisällä katemateriaalia. (Katemateriaalin tarve taulukossa s. 7). 8-kulmainen HUVIMAJA Kaarina 2 PUU102 Koko: 9,7 m 2 Katon pinta-ala: 15 m 2 Pakettikoko: 2200 x 1300 x 1900 mm 900 kg toimitukseen sisältyy: - 4 kpl lattiaelementtejä - 5 kpl seinäelementtejä aukeavilla ikkunoilla - 2 kpl umpipaneloituja seinäelementtejä - 1 kpl seinäelementti pariovilla - kattolappeet elementteinä (ei pintakatetta) - kasaustarvikkeet ja ohjeet Pakettiin sisältyy tarvittavat ruuvit, naulat ja helat. Paketti ei sisällä katemateriaalia. (Katemateriaalin tarve taulukossa s. 7). 3

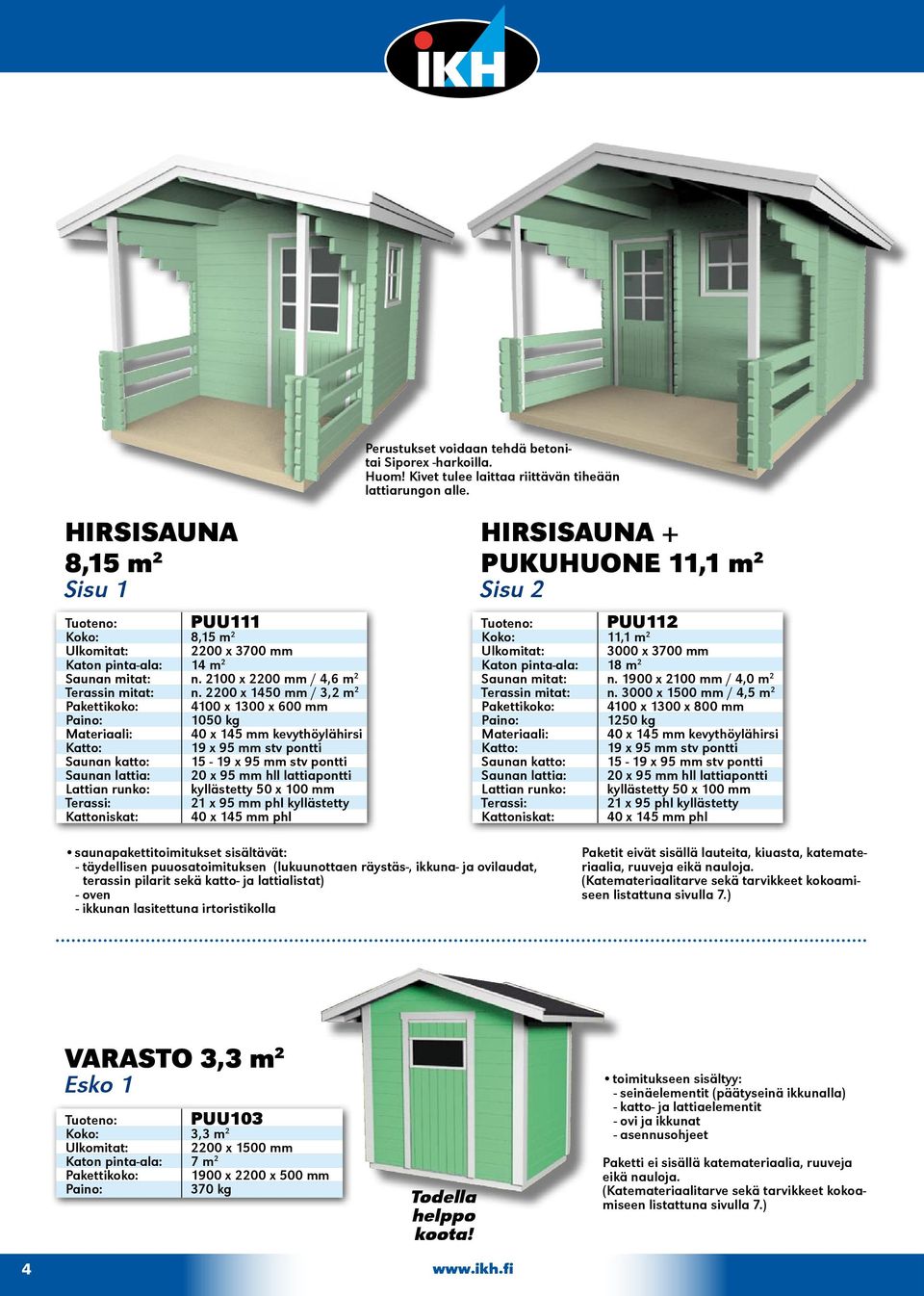

4 Perustukset voidaan tehdä betonitai Siporex -harkoilla. Huom! Kivet tulee laittaa riittävän tiheään lattiarungon alle. HIRSISAUNA 8,15 m 2 Sisu 1 PUU111 Koko: 8,15 m 2 Ulkomitat: 2200 x 3700 mm Katon pinta-ala: 14 m 2 Saunan mitat: n x 2200 mm / 4,6 m 2 Terassin mitat: n x 1450 mm / 3,2 m 2 Pakettikoko: 4100 x 1300 x 600 mm 1050 kg Materiaali: 40 x 145 mm kevythöylähirsi Katto: 19 x 95 mm stv pontti Saunan katto: x 95 mm stv pontti Saunan lattia: 20 x 95 mm hll lattiapontti Lattian runko: kyllästetty 50 x 100 mm Terassi: 21 x 95 mm phl kyllästetty Kattoniskat: 40 x 145 mm phl HIRSISAUNA + PUKUHUONE 11,1 m 2 Sisu 2 PUU112 Koko: 11,1 m 2 Ulkomitat: 3000 x 3700 mm Katon pinta-ala: 18 m 2 Saunan mitat: n x 2100 mm / 4,0 m 2 Terassin mitat: n x 1500 mm / 4,5 m 2 Pakettikoko: 4100 x 1300 x 800 mm 1250 kg Materiaali: 40 x 145 mm kevythöylähirsi Katto: 19 x 95 mm stv pontti Saunan katto: x 95 mm stv pontti Saunan lattia: 20 x 95 mm hll lattiapontti Lattian runko: kyllästetty 50 x 100 mm Terassi: 21 x 95 phl kyllästetty Kattoniskat: 40 x 145 mm phl saunapakettitoimitukset sisältävät: - täydellisen puuosatoimituksen (lukuunottaen räystäs-, ikkuna- ja ovilaudat, terassin pilarit sekä katto- ja lattialistat) - oven - ikkunan lasitettuna irtoristikolla Paketit eivät sisällä lauteita, kiuasta, katemateriaalia, ruuveja eikä nauloja. (Katemateriaalitarve sekä tarvikkeet kokoamiseen listattuna sivulla 7.) VARASTO 3,3 m 2 Esko 1 PUU103 Koko: 3,3 m 2 Ulkomitat: 2200 x 1500 mm Katon pinta-ala: 7 m 2 Pakettikoko: 1900 x 2200 x 500 mm 370 kg Todella helppo koota! toimitukseen sisältyy: - seinäelementit (päätyseinä ikkunalla) - katto- ja lattiaelementit - ovi ja ikkunat - asennusohjeet Paketti ei sisällä katemateriaalia, ruuveja eikä nauloja. (Katemateriaalitarve sekä tarvikkeet kokoamiseen listattuna sivulla 7.) 4

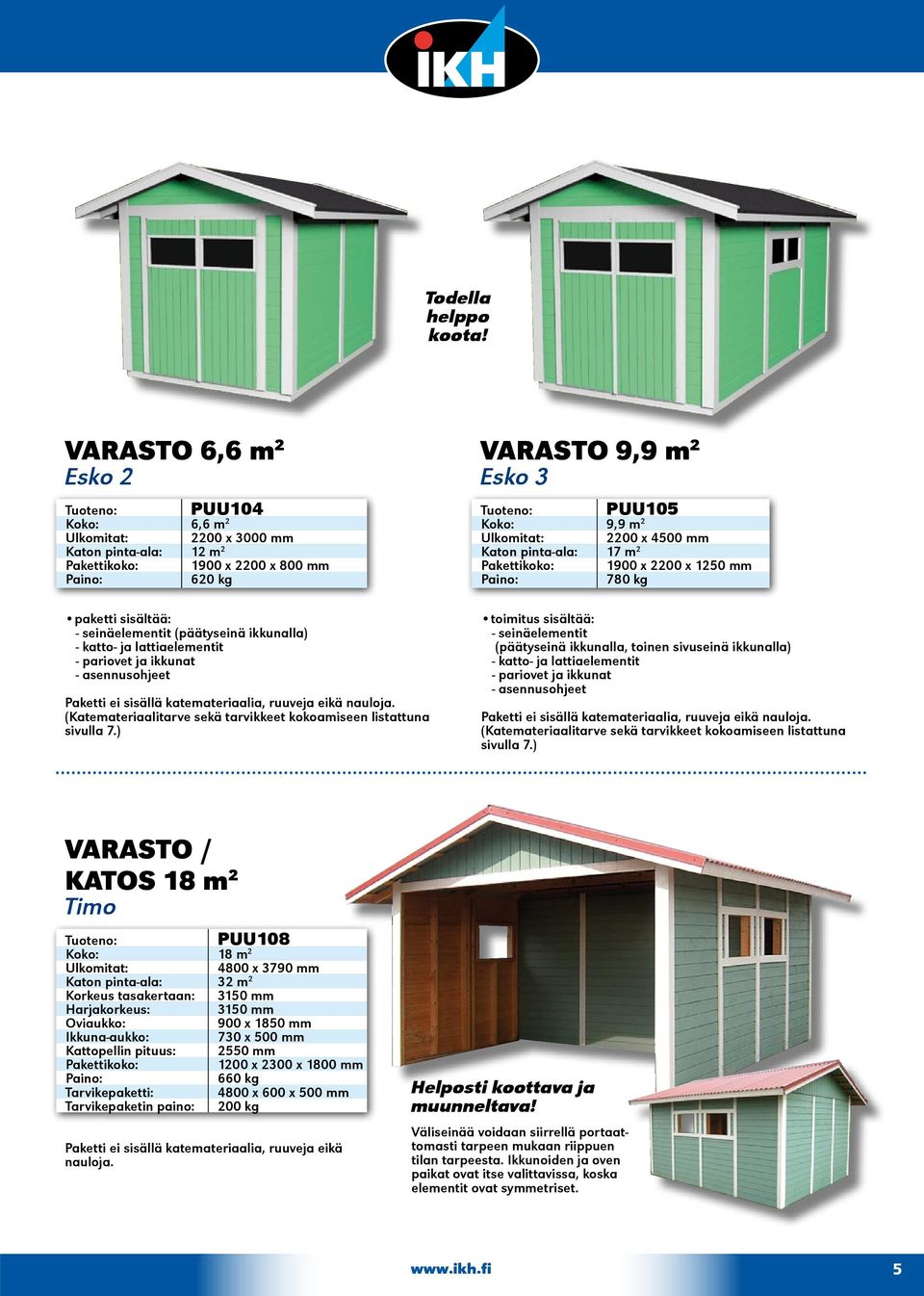

5 Todella helppo koota! VARASTO 6,6 m 2 Esko 2 PUU104 Koko: 6,6 m 2 Ulkomitat: 2200 x 3000 mm Katon pinta-ala: 12 m 2 Pakettikoko: 1900 x 2200 x 800 mm 620 kg paketti sisältää: - seinäelementit (päätyseinä ikkunalla) - katto- ja lattiaelementit - pariovet ja ikkunat - asennusohjeet Paketti ei sisällä katemateriaalia, ruuveja eikä nauloja. (Katemateriaalitarve sekä tarvikkeet kokoamiseen listattuna sivulla 7.) VARASTO 9,9 m 2 Esko 3 PUU105 Koko: 9,9 m 2 Ulkomitat: 2200 x 4500 mm Katon pinta-ala: 17 m 2 Pakettikoko: 1900 x 2200 x 1250 mm 780 kg toimitus sisältää: - seinäelementit (päätyseinä ikkunalla, toinen sivuseinä ikkunalla) - katto- ja lattiaelementit - pariovet ja ikkunat - asennusohjeet Paketti ei sisällä katemateriaalia, ruuveja eikä nauloja. (Katemateriaalitarve sekä tarvikkeet kokoamiseen listattuna sivulla 7.) VARASTO / KATOS 18 m 2 Timo PUU108 Koko: 18 m 2 Ulkomitat: 4800 x 3790 mm Katon pinta-ala: 32 m 2 Korkeus tasakertaan: 3150 mm Harjakorkeus: 3150 mm Oviaukko: 900 x 1850 mm Ikkuna-aukko: 730 x 500 mm Kattopellin pituus: 2550 mm Pakettikoko: 1200 x 2300 x 1800 mm 660 kg Tarvikepaketti: 4800 x 600 x 500 mm Tarvikepaketin paino: 200 kg Paketti ei sisällä katemateriaalia, ruuveja eikä nauloja. Helposti koottava ja muunneltava! Väliseinää voidaan siirrellä portaattomasti tarpeen mukaan riippuen tilan tarpeesta. Ikkunoiden ja oven paikat ovat itse valittavissa, koska elementit ovat symmetriset. 5

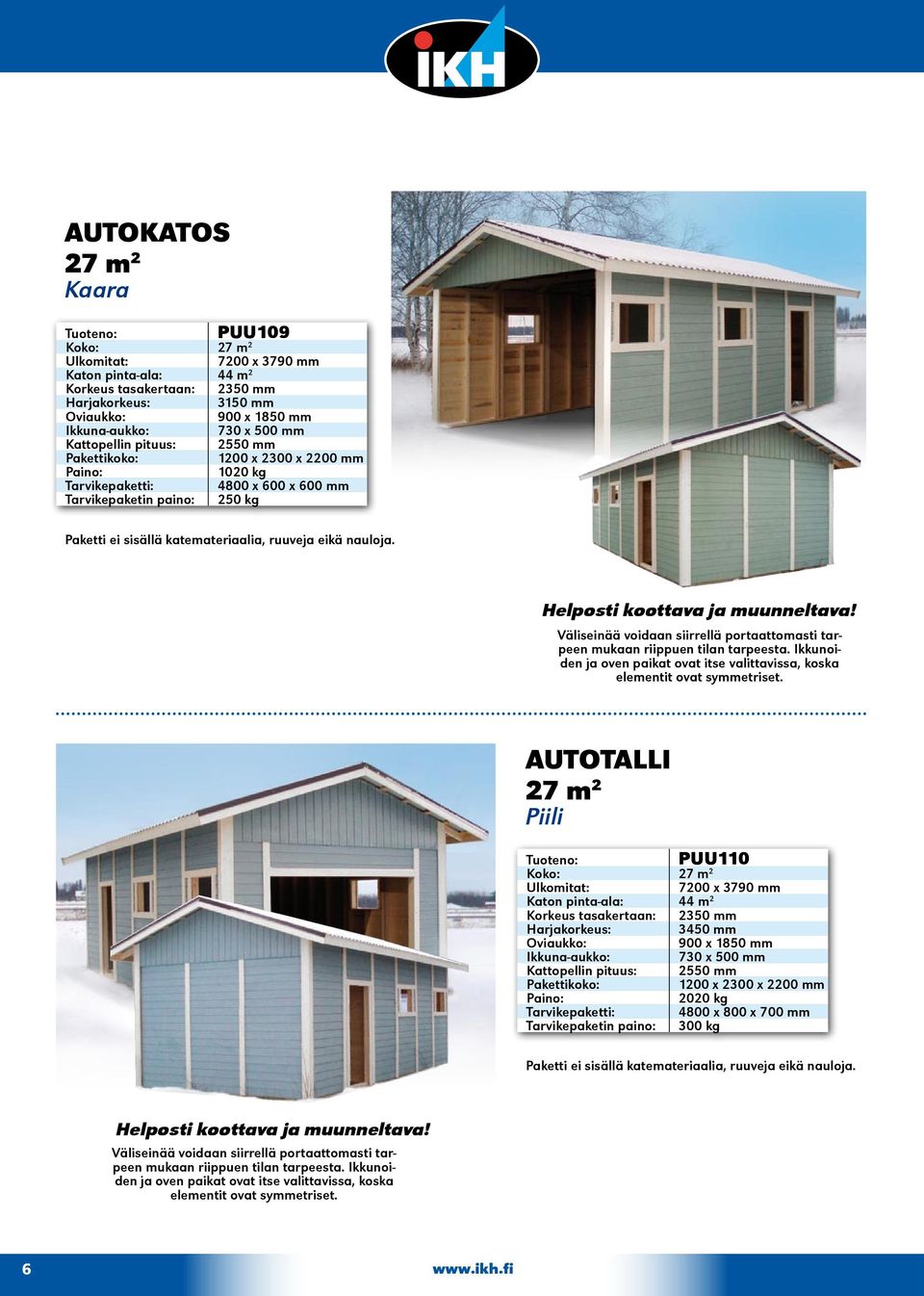

6 AUTOKATOS 27 m 2 Kaara PUU109 Koko: 27 m 2 Ulkomitat: 7200 x 3790 mm Katon pinta-ala: 44 m 2 Korkeus tasakertaan: 2350 mm Harjakorkeus: 3150 mm Oviaukko: 900 x 1850 mm Ikkuna-aukko: 730 x 500 mm Kattopellin pituus: 2550 mm Pakettikoko: 1200 x 2300 x 2200 mm 1020 kg Tarvikepaketti: 4800 x 600 x 600 mm Tarvikepaketin paino: 250 kg Paketti ei sisällä katemateriaalia, ruuveja eikä nauloja. Helposti koottava ja muunneltava! Väliseinää voidaan siirrellä portaattomasti tarpeen mukaan riippuen tilan tarpeesta. Ikkunoiden ja oven paikat ovat itse valittavissa, koska elementit ovat symmetriset. AUTOTALLI 27 m 2 Piili PUU110 Koko: 27 m 2 Ulkomitat: 7200 x 3790 mm Katon pinta-ala: 44 m 2 Korkeus tasakertaan: 2350 mm Harjakorkeus: 3450 mm Oviaukko: 900 x 1850 mm Ikkuna-aukko: 730 x 500 mm Kattopellin pituus: 2550 mm Pakettikoko: 1200 x 2300 x 2200 mm 2020 kg Tarvikepaketti: 4800 x 800 x 700 mm Tarvikepaketin paino: 300 kg Paketti ei sisällä katemateriaalia, ruuveja eikä nauloja. Helposti koottava ja muunneltava! Väliseinää voidaan siirrellä portaattomasti tarpeen mukaan riippuen tilan tarpeesta. Ikkunoiden ja oven paikat ovat itse valittavissa, koska elementit ovat symmetriset. 6

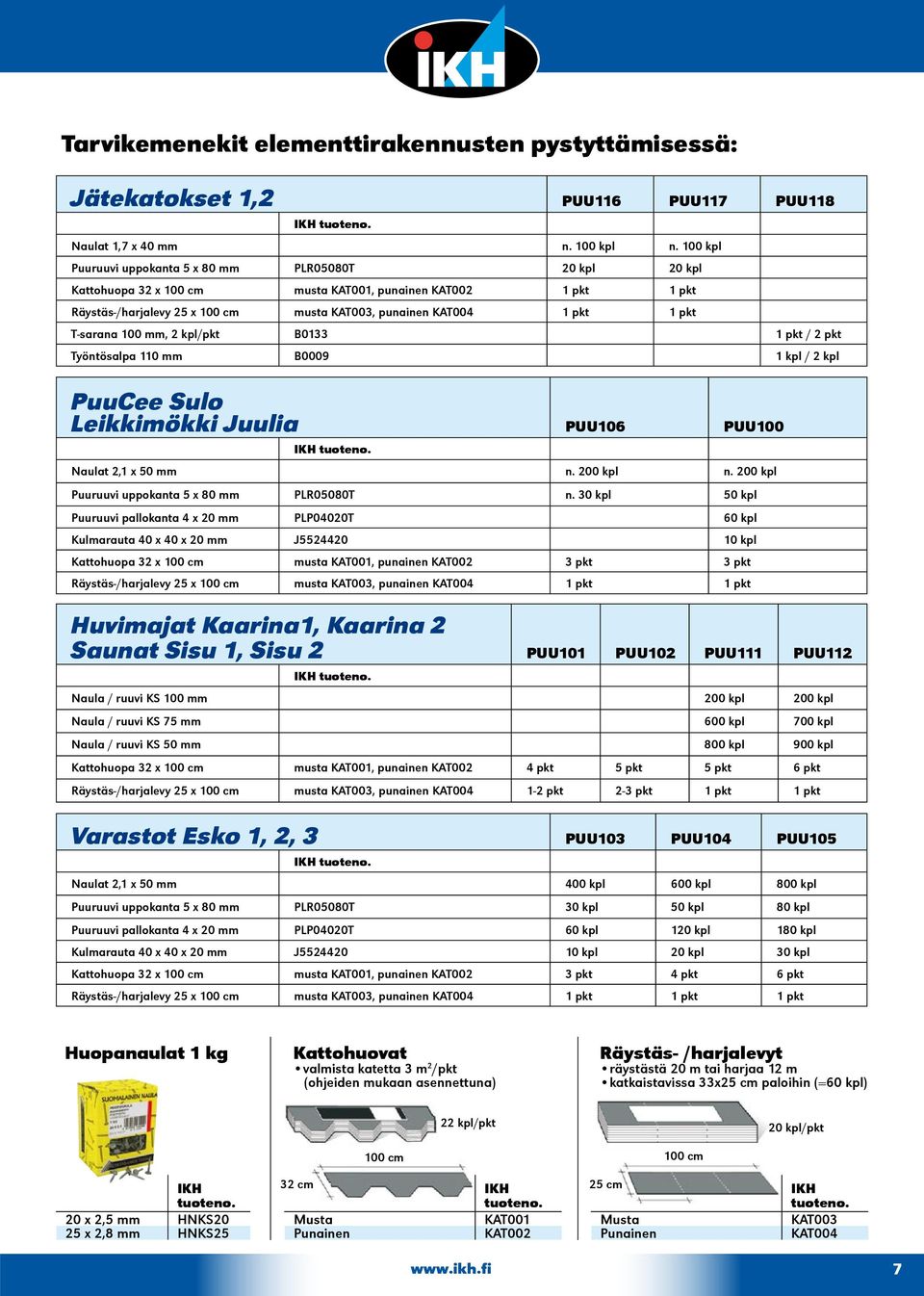

7 Tarvikemenekit elementtirakennusten pystyttämisessä: Jätekatokset 1,2 PUU116 PUU117 PUU118 IKH tuoteno. Naulat 1,7 x 40 mm n. 100 kpl n. 100 kpl Puuruuvi uppokanta 5 x 80 mm PLR05080T 20 kpl 20 kpl Kattohuopa 32 x 100 cm musta KAT001, punainen KAT002 1 pkt 1 pkt Räystäs-/harjalevy 25 x 100 cm musta KAT003, punainen KAT004 1 pkt 1 pkt T-sarana 100 mm, 2 kpl/pkt B pkt / 2 pkt Työntösalpa 110 mm B kpl / 2 kpl PuuCee Sulo Leikkimökki Juulia PUU106 PUU100 IKH tuoteno. Naulat 2,1 x 50 mm n. 200 kpl n. 200 kpl Puuruuvi uppokanta 5 x 80 mm PLR05080T n. 30 kpl 50 kpl Puuruuvi pallokanta 4 x 20 mm PLP04020T 60 kpl Kulmarauta 40 x 40 x 20 mm J kpl Kattohuopa 32 x 100 cm musta KAT001, punainen KAT002 3 pkt 3 pkt Räystäs-/harjalevy 25 x 100 cm musta KAT003, punainen KAT004 1 pkt 1 pkt Huvimajat Kaarina1, Kaarina 2 Saunat Sisu 1, Sisu 2 PUU101 PUU102 PUU111 PUU112 IKH tuoteno. Naula / ruuvi KS 100 mm 200 kpl 200 kpl Naula / ruuvi KS 75 mm 600 kpl 700 kpl Naula / ruuvi KS 50 mm 800 kpl 900 kpl Kattohuopa 32 x 100 cm musta KAT001, punainen KAT002 4 pkt 5 pkt 5 pkt 6 pkt Räystäs-/harjalevy 25 x 100 cm musta KAT003, punainen KAT pkt 2-3 pkt 1 pkt 1 pkt Varastot Esko 1, 2, 3 PUU103 PUU104 PUU105 IKH tuoteno. Naulat 2,1 x 50 mm 400 kpl 600 kpl 800 kpl Puuruuvi uppokanta 5 x 80 mm PLR05080T 30 kpl 50 kpl 80 kpl Puuruuvi pallokanta 4 x 20 mm PLP04020T 60 kpl 120 kpl 180 kpl Kulmarauta 40 x 40 x 20 mm J kpl 20 kpl 30 kpl Kattohuopa 32 x 100 cm musta KAT001, punainen KAT002 3 pkt 4 pkt 6 pkt Räystäs-/harjalevy 25 x 100 cm musta KAT003, punainen KAT004 1 pkt 1 pkt 1 pkt Huopanaulat 1 kg Kattohuovat valmista katetta 3 m 2 /pkt (ohjeiden mukaan asennettuna) Räystäs- /harjalevyt räystästä 20 m tai harjaa 12 m katkaistavissa 33x25 cm paloihin (=60 kpl) 100 cm 22 kpl/pkt 100 cm 20 kpl/pkt IKH tuoteno. 20 x 2,5 mm HNKS20 25 x 2,8 mm HNKS25 32 cm Musta Punainen IKH tuoteno. KAT001 KAT cm IKH tuoteno. Musta KAT003 Punainen KAT

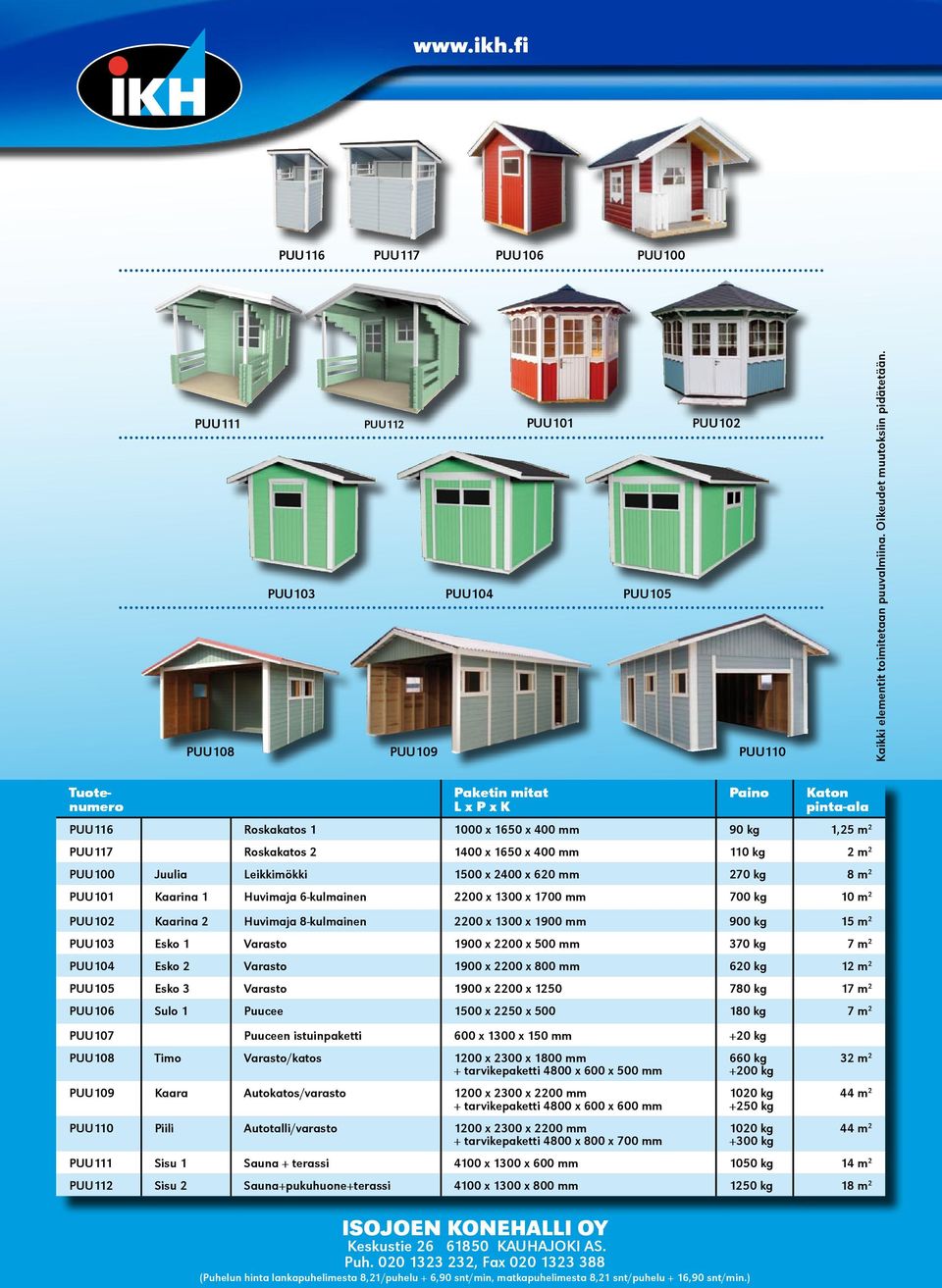

8 PUU116 PUU117 PUU106 PUU100 PUU111 PUU112 PUU101 PUU102 PUU103 PUU104 PUU105 PUU108 PUU109 PUU110 Kaikki elementit toimitetaan puuvalmiina. Oikeudet muutoksiin pidätetään. Tuotenumero Paketin mitat L x P x K Paino Katon pinta-ala PUU116 Roskakatos x 1650 x 400 mm 90 kg 1,25 m 2 PUU117 Roskakatos x 1650 x 400 mm 110 kg 2 m 2 PUU100 Juulia Leikkimökki 1500 x 2400 x 620 mm 270 kg 8 m 2 PUU101 Kaarina 1 Huvimaja 6-kulmainen 2200 x 1300 x 1700 mm 700 kg 10 m 2 PUU102 Kaarina 2 Huvimaja 8-kulmainen 2200 x 1300 x 1900 mm 900 kg 15 m 2 PUU103 Esko 1 Varasto 1900 x 2200 x 500 mm 370 kg 7 m 2 PUU104 Esko 2 Varasto 1900 x 2200 x 800 mm 620 kg 12 m 2 PUU105 Esko 3 Varasto 1900 x 2200 x kg 17 m 2 PUU106 Sulo 1 Puucee 1500 x 2250 x kg 7 m 2 PUU107 Puuceen istuinpaketti 600 x 1300 x 150 mm +20 kg PUU108 Timo Varasto/katos 1200 x 2300 x 1800 mm + tarvikepaketti 4800 x 600 x 500 mm PUU109 Kaara Autokatos/varasto 1200 x 2300 x 2200 mm + tarvikepaketti 4800 x 600 x 600 mm PUU110 Piili Autotalli/varasto 1200 x 2300 x 2200 mm + tarvikepaketti 4800 x 800 x 700 mm 660 kg +200 kg 1020 kg +250 kg 1020 kg +300 kg PUU111 Sisu 1 Sauna + terassi 4100 x 1300 x 600 mm 1050 kg 14 m 2 PUU112 Sisu 2 Sauna+pukuhuone+terassi 4100 x 1300 x 800 mm 1250 kg 18 m 2 ISOJOEN KONEHALLI OY Keskustie KAUHAJOKI AS. Puh , Fax (Puhelun hinta lankapuhelimesta 8,21/puhelu + 6,90 snt/min, matkapuhelimesta 8,21 snt/puhelu + 16,90 snt/min.) 32 m 2 44 m 2 44 m 2
