3 FibrePlus tuotevalikoimaa voidaan käyttää perinteisissä yleiskaapelointijärjestelmä asennuksissa ja keskitetyissä optisen kuidun asennuksissa

4 Luotettava ääni hämmennyksen maailmassa BrandRex on saavuttanut kadehditun aseman Euroopassa korkeatasoisena, paras luokassaan, tietoliikenne infrastruktuurin toimittajana. Tämä asema on saavutettu periaatteella: tuotetaan maksimi suorituskyky erinomaisella suunnittelulla. Maineeltaan eräänä arvostetuimmista asiantuntijaäänistä tekniikan yhteisössä, BrandRex on perustanut liiketoiminta ja tuote arvonsa yhteen sanaan luottamus. Tämä huipputaso tietotaidossa, joka on saavutettu kokemuksella ja rehellisyydellä kolmen vuosikymmenen aikana kehitystyössä tietoliikenteen parissa, tarkoitta sitä, että kun BrandRex puhuu, niin teollisuus kuuntelee.

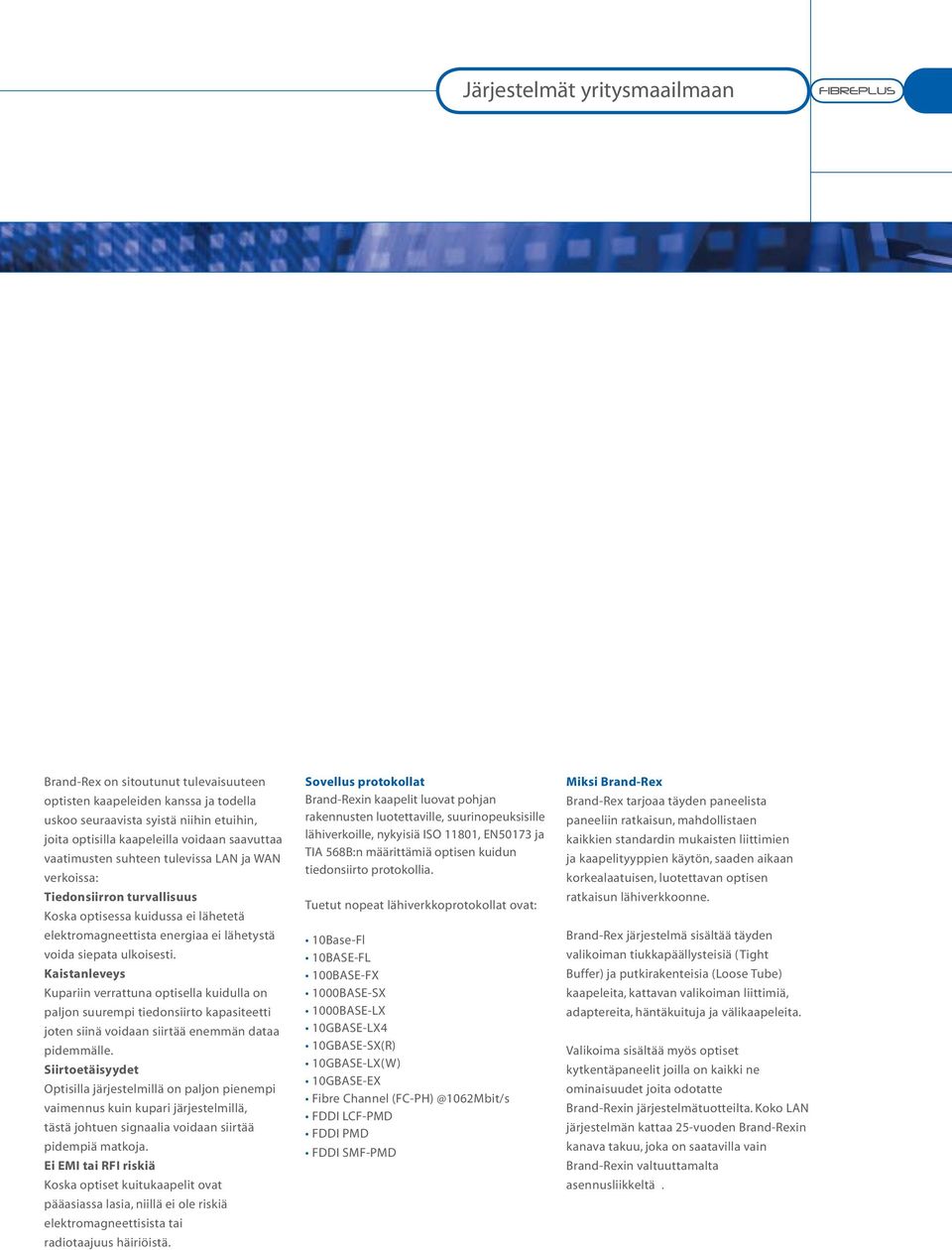

5 Järjestelmät yritysmaailmaan BrandRex on sitoutunut tulevaisuuteen optisten kaapeleiden kanssa ja todella uskoo seuraavista syistä niihin etuihin, joita optisilla kaapeleilla voidaan saavuttaa vaatimusten suhteen tulevissa LAN ja WAN verkoissa: Tiedonsiirron turvallisuus Koska optisessa kuidussa ei lähetetä elektromagneettista energiaa ei lähetystä voida siepata ulkoisesti. Kaistanleveys Kupariin verrattuna optisella kuidulla on paljon suurempi tiedonsiirto kapasiteetti joten siinä voidaan siirtää enemmän dataa pidemmälle. Siirtoetäisyydet Optisilla järjestelmillä on paljon pienempi vaimennus kuin kupari järjestelmillä, tästä johtuen signaalia voidaan siirtää pidempiä matkoja. Ei EMI tai RFI riskiä Koska optiset kuitukaapelit ovat pääasiassa lasia, niillä ei ole riskiä elektromagneettisista tai radiotaajuus häiriöistä. Sovellus protokollat BrandRexin kaapelit luovat pohjan rakennusten luotettaville, suurinopeuksisille lähiverkoille, nykyisiä ISO 11801, EN50173 ja TIA 568B:n määrittämiä optisen kuidun tiedonsiirto protokollia. Tuetut nopeat lähiverkkoprotokollat ovat: 10BaseFl 10BASEFL 100BASEFX 1000BASESX 1000BASELX 10GBASELX4 10GBASESX(R) 10GBASELX(W) 10GBASEEX Fibre Channel FDDI LCFPMD FDDI PMD FDDI SMFPMD Miksi BrandRex BrandRex tarjoaa täyden paneelista paneeliin ratkaisun, mahdollistaen kaikkien standardin mukaisten liittimien ja kaapelityyppien käytön, saaden aikaan korkealaatuisen, luotettavan optisen ratkaisun lähiverkkoonne. BrandRex järjestelmä sisältää täyden valikoiman tiukkapäällysteisiä (Tight Buffer) ja putkirakenteisia (Loose Tube) kaapeleita, kattavan valikoiman liittimiä, adaptereita, häntäkuituja ja välikaapeleita. Valikoima sisältää myös optiset kytkentäpaneelit joilla on kaikki ne ominaisuudet joita odotatte BrandRexin järjestelmätuotteilta. Koko LAN järjestelmän kattaa 25vuoden BrandRexin kanava takuu, joka on saatavilla vain BrandRexin valtuuttamalta asennusliikkeltä.

6 Keskustietokone huone Optinen kytkentäpaneeli Seinä/lattia rasia Nousukuilu Päätelaite Tuotenumerotaulukko IEC kategoria ITUT suositus ISO11801 luokka Kuitukaapelien optinen suorituskyky 850 / 1300nm (db/km) LED in tuottama 850 / 1300nm (MHz.km) EMBc (laskettu tehollinen 850nm (MHz.km) 1310 / 1550nm (db/km) 1310 / 1550nm (ps/nm.km) Numeerinen aukko 850nm 1300nm 1310 / 1550nm Rakenteellinen tieto Ytimen halkaisija (µm) Ytimen/kuoren kohdistus virhe (µm) Päällysteen halkaisija (µm) Päällysteen kohdistus virhe (µm) Mekaaninen tieto Lujuustesti taso OM3 10A1a.2 G.651 OM3 2.8 / / / / /10 Z50 10A1a.2 G.651 Enhanced OM3 2.8 / / / / / A1a G.651 OM1 & OM2 2.8 / / / / /10 H50 10A1a G.651 OM1 & OM2 2.8 / / / / /10 Tuotenumerotaulukko IEC kategoria ITUT suositus ISO11801 luokka Kuitukaapelien optinen suorituskyky 850 / 1300nm (db/km) 850 / 1300nm (MHz.km) 1310 / 1550nm (db/km) 1310 / 1550nm (ps/nm.km) Numeerinen aukko 850nm 1300nm 1310 / 1550nm Rakenteellinen tieto Ytimen halkaisija (µm) Muotokentän halkaisija (µm) Ytimen/kuoren kohdistus virhe (µm) Päällysteen halkaisija (µm) Päällysteen kohdistus virhe (µm) Mekaaninen tieto Lujuustesti taso A1b OM1 3.2 / / / / /10 H62 10A1b OM1 3.2 / / / / / B1.1 G.652.a / G.652.b OS / / /10 D08 50B1.3 G.652.c / G.652.d OS1 and OS / / /10

7 Kuitujen määritelmä Siirtoetäisyyden määritys Gigabit Ethernet H H Kuitu tyyppi050 BrandRexin tuotenumerossa käyttämä tunniste kuitutyypille Ensimmäinen ikkuna Siirtoetäisyys metreissä Standardi 850nm (SX) High Grade 850nm (SX/SR) Yksimuoto 1310nm (LR) Ensimmäinen ikkuna Siirtoetäisyys metreissä Standardi 1300nm (LX) High Grade 1300nm (LX4) Yksimuoto 1550nm (ER) Standardi OM1 62.5/125 kuitu High Grade OM1 62.5/125 kuitu Standardi OM2 50/125 kuitu High Grade OM2 50/125 kuitu 10 Gigabit Ethernet H H FibrePlus tuotevalikoimaa voidaan käyttää perinteisissä yleiskaapelointijärjestelmä asennuksissa ja keskitetyissä optisen kuidun asennuksissa. FibrePlus tukee ISO 11801: 2002 mukaisesti 2000m:n etäisyysvaatimusta ja TSB 72: ssa kuvattua Keskitetyn Optisenkuidun ohjeet 300m:n kaapeloinnista sekä TIE/EIA 568 B:tä. Linkin siirtoetäisyyttä rajoittavat joko vaimennus tai kaistanleveys. Vaimennuksen rajoittamissa asennuksissa linkin jokaisen komponentin aiheuttama vaimennus lasketaan yhteen ja tämän summan täytyy mahtua käytetyn kuitutyypin ja komponenttien laskennalliseen vaimennusbudjettiin. Vasemmalla on taulukko optisten kuitujen siirtoetäisyyksistä perustuen spesifioituihin protokolliin. Olettaen, että linkki mahtuu vaimennusbudjettiin, näitä etäisyyksiä suositellaan tyypillisille linkeille, jotka koostuvat kahdesta hitsausjatkoksesta ja kahdesta liittimestä. Optinen suorituskyky Kaapelin optinen suorituskyky, verrattuna nykyiseen julkaistuun standardiin ja uuteen standardiehdotukseen on esitetty alla olevassa taulukossa. 900 OM3 550 Standardi OM3 50/125 kuitu 300 OM3 300 Kuitu tyyppi Maksimi vaimennus (db/km) 850nm Maksimi vaimennus (db/km) 1300nm Z High Grade OM3 50/125 kuitu Z OM1 OM1* OM2 OM2* 062 H H ,000 40,000 Standardi OS1 8/125 kuitu ,000 40,000 OM3 OM3* OM3 Z * Kuidun kaistanleveys ylittää standardivaatimuksen. Koko spesifikaatio pääesitteessä D08 Standardi yksimuoto 10,000 OS1 8/125 kuitu 40,000 Vesipiikitön yksimuoto OS2 8/125 kuitu D08 10,000 40,000 OS1 OS2 Kuitu tyyppi 008 D08** Maksimi vaimennus (db/km) 1310nm ** Kuitu on vesipiikitön. Koko spesifikaatio pääesitteessä Maksimi vaimennus (db/km) 1500nm

8 Brandrex tarjoaa täyden valikoiman tiukkapäällysteisiä ja putkirakenteisia kaapeleita niin LAN kuin WAN sovelluksiin. Saatavilla myös erikois sovellusten kaapeleita mukaan lukien palonkestävät kaapelit, jotka täyttävät IEC pt 25 vaatimukset ja taktinen optinen kaapeli, joka on Def Stan 601 (part 3)/2 hyväksytty. Sisäasennus kaapelit PDC kaapelisarja, joka perustuu vähän savua tuottavaan, 900 mikronin päällysteellä olevaan elementtiin, on suunniteltu kompaktiksi ja kevyeksi, omaten kuitenkin erinomaisen vetolujuuden, soveltuen erinomaisesti rakennusten nousu ja kerroskaapelointiin. Yleisrakenne mahdollistaa kaapelin niin sisä kuin ulkokäyttöön ilman kaapelin vaihtoa. Putkirakenteiset kaapelit BrandRexin tarjoamissa putkirakenteisissa kaapeleissa kuitumäärät ovat aina 216 kuituun asti ja koostuvat yksi tai useampiputkisista rakenteista. Useimmat kaapelit on mahdollista saada rakenteeltaan perus kanavakaapelista kaksoispäällysteisiin teräsnauha armeerattuihin kaapeleihin. Kaapeleiden vaipat on valittavissa asennuskohteen mukaan, perustuotteet on saatavilla joko LSF yleispäällysteellä tai polyethyleeni päällysteisenä ulkoasennuksiin.

9 FibrePlus tuotteet Liittimet ja adapterit Saatavilla on kattava valikoima standardi ja SFF ( Small Form Factor ) optisia liittimiä, joko irrallisina komponentteina tai työmaalla asennettavaksi. Kaikki liittimet ja adapterit ovat taattua laatua ja täyttävät BrandRexin tiukat spesifikaatiot. Kaikki nämä tuotteet soveltuvat käytettäväksi BrandRexin optisten tuotteiden kanssa. Häntäkuidut Valmistettu muodostamaan pysyvät liitännät kytkentäpaneelien ja sisään tulevien kaapeleiden tai puhalluskuitujen väliin. BrandRexin häntäkuidut on saatavilla kaikilla vakioliittimillä kuten SC, ST, LC, MTRJ ja FC. Välikaapelit Valmistettu helpottamaan aktiivilaitteiden ja paneelien yhdistämistä tosiinsa. Kaikki välikaapelit ovat valmistettu taipuisasta kytkentäkaapelista ja ovat valmiiksi päätettyjä laadukkain liittimin. Välikaapeleita on saatavilla vakiomittaisina 5m:iin asti, millä tahansa liitinyhdistelmällä. Optinen kytkentäpaneelit BrandRexin optinen paneeli valikoima tarjoaa monikäyttöisen ratkaisun kaikkiin sovelluksiin. Paneelit ovat suunniteltu niin perinteisten kuitukaapeleiden kuin puhalluskuitukaapeleiden/putkien käyttöön ja tarjoavat tason kuitujen hallintaan vakiona. Paneelit on saatavilla joko tyhjinä koteloina, jotka kalustetaan työmaalla, tai adapterit valmiiksi asennettuina.

10 Järjestelmätuotteiden valintataulukko Tiukkapäällysteiset asennuskaapelit 62.5/125 50/125 OM3 8/125 2 Kuitua 4 Kuitua 6 Kuitua 8 Kuitua 12 Kuitua 16 Kuitua 24 Kuitua HF 062 PDC02 LU HF 062 PDC04 LU HF 062 PDC06 LU HF 062 PDC08 LU HF 062 PDC12 LU HF 062 PDC16 LU HF 062 PDC24 LU HF 050 PDC02 LU HF 050 PDC04 LU HF 050 PDC06 LU HF 050 PDC08 LU HF 050 PDC12 LU HF 050 PDC16 LU HF 050 PDC24 LU HF OM3 PDC02 LU HF OM3 PDC04 LU HF OM3 PDC06 LU HF OM3 PDC08 LU HF OM3 PDC12 LU HF OM3 PDC16 LU HF OM3 PDC24 LU HF 008 PDC02 LU HF 008 PDC04 LU HF 008 PDC06 LU HF 008 PDC08 LU HF 008 PDC12 LU HF 008 PDC16 LU HF 008 PDC24 LU Yksiputkinen kaapeli 62.5/125 50/125 OM3 8/125 2 Kuitua 4 Kuitua 6 Kuitua 8 Kuitua 12 Kuitua 16 Kuitua 24 Kuitua HF 062 UNI2 LU HF 062 UNI4 LU HF 062 UNI6 LU HF 062 UNI8 LU HF 062 UNI12 LU HF 062 UNI16 LU HF 062 UNI24 LU HF 050 UNI2 LU HF 050 UNI4 LU HF 050 UNI6 LU HF 050 UNI8 LU HF 050 UNI12 LU HF 050 UNI16 LU HF 050 UNI24 LU HF OM3 UNI2 LU HF OM3 UNI4 LU HF OM3 UNI6 LU HF OM3 UNI8 LU HF OM3 UNI12 LU HF OM3 UNI16 LU HF OM3 UNI24 LU HF 008 UNI2 LU HF 008 UNI4 LU HF 008 UNI6 LU HF 008 UNI8 LU HF 008 UNI12 LU HF 008 UNI16 LU HF 008 UNI24 LU Breakout (2,8mm päällyste) ja välikaapeli (ZIP) 62.5/125 50/125 OM3 8/125 1 Kuitua 2 Kuitua HF 062 SFC01 L HF 062 ZIP02 ZL HF 050 SFC01 L HF 050 ZIP02 ZL HF OM3 SFC01 L HF OM3 ZIP02 ZL HF 008 SFC01 L HF 008 ZIP02 ZL Häntäkuidut 62.5/125 50/125 OM3 8/125 Yksimuoto komponenttien tuotenumerot SC Simplex SC Duplex SC Duplex Clip ST LC Duplex LC Simplex MTRJ Uros MTRJ Naaras MTRJ Kenttä asennettava Liitin FOCSCEPSM001 FOCDCEPSM001 FOCSCKLBU FOCSTEPSM001 FOCLCEPSM001 FOCLSEPSM002 FOCMJEPSM001 FOCMJEPSM002 FOCMJFI Adapteri BHCSCSM001 BHCSTSM001 BHCLCSM001 Monimuoto komponenttien tuotenumerot SC Simplex SC Duplex SC Duplex Clip ST LC Duplex LC Simplex MTRJ Uros MTRJ Naaras MTRJ Kenttä asennettava MTRJ Kenttä asennettava Liitin FOCSCEPMM001 FOCDCEPMM001 FOCSCKLBE FOCSTEPMM001 FOCLCEPMM001 FOCLSEPMM002 FOCMJEPMM001 FOCMJEPMM002 FOCMJFI FOCMJFI Adapteri BHCSCMM001 BHCDCMM001 BHCSTMM001 BHCLCMM001 FC 1 m SC 1 m ST 1 m LC 1 m MTRJ 1 m Välikaapelit HOTFC HOTFC HOTFCOM3001 HOTFC HOTSC HOTSC HOTSCOM3001 HOTSC HOTST HOTST HOTSTOM3001 HOTST HOTLS HOTLS HOTLSOM3001 HOTLS HOTMJ HOTMJ HOTMJOM3501 HOTMJ m 2.00m 3.00m 5.00m FC FC Duplex HOPFC050010FC291 HOPFC050020FC291 LC SC Duplex HOPLC050010SC293 HOPLC050020SC293 LC ST Duplex HOPLC050010ST293 HOPLC050020ST293 LC LC Duplex HOPLC050010LC293 HOPLC050020LC293 MTRJ MTRJ Duplex HOPMJ050010MJ292 HOPMJ050020MJ292 MTRJ SC Duplex HOPMJ050010SC292 HOPMJ050020SC292 MTRJ ST Duplex HOPMJ050010ST292 HOPMJ050020ST292 LC MTRJ Duplex HOPLC050010MJ292 HOPLC050020MJ292 SC SC Duplex HOPSC050010SC291 HOPSC050020SC291 SC ST Duplex HOPSC050010ST291 HOPSC050020ST291 ST ST Duplex HOPST050010ST291 HOPST050020ST291 Osittain kalustettujen paneelien tuotenumerot HOPFC050030FC291 HOPLC050030SC293 HOPLC050030ST293 HOPLC050030LC293 HOPMJ050030MJ292 HOPMJ050030SC292 HOPMJ050030ST292 HOPLC050030MJ292 HOPSC050030SC291 HOPSC050030ST291 HOPST050030ST291 HOPFC050050FC291 HOPLC050050SC293 HOPLC050050ST293 HOPLC050050LC293 HOPMJ050050MJ292 HOPMJ050050SC292 HOPMJ050050ST292 HOPLC050050MJ292 HOPSC050050SC291 HOPSC050050ST291 HOPST050050ST291 ST Yksimuoto ST Monimuoto FC Yksimuoto SC Duplex Yksimuoto SC Duplex Monimuoto SC Simplex Yksimuoto SC Simplex Monimuoto MTRJ LC Duplex Yksimuoto LC Duplex Monimuoto 4 Adapteri 6 Adapteri 8 Adapteri 12 Adapteri MFCC1SXSM04ST2 MFCC1SXSM06ST2 MFCC1SXSM08ST2 MFCC1SXSM12ST2 MFCC1SXMM04ST2 MFCC1SXMM06ST2 MFCC1SXMM08ST2 MFCC1SXMM12ST2 MFCC1SXSM04FC2 MFCC1SXSM06FC2 MFCC1SXSM08FC2 MFCC1SXSM12FC2 MFCC1SXSM08DC2 MFCC1SXSM12DC2 MFCC1SXSM16DC2 MFCC1SXSM24DC2 MFCC1SXMM08DC2 MFCC1SXMM12DC2 MFCC1SXMM16DC2 MFCC1SXMM24DC2 MFCC1SXSM04SC2 MFCC1SXSM06SC2 MFCC1SXSM08SC2 MFCC1SXSM12SC2 MFCC1SXMM04SC2 MFCC1SXMM06SC2 MFCC1SXMM08SC2 MFCC1SXMM12SC2 MFCC1SXMM08MJ2 MFCC1SXMM12MJ2 MFCC1SXMM16MJ2 MFCC1SXMM24MJ2 MFCC1SXSM08LC2 MFCC1SXSM12LC2 MFCC1SXSM16LC2 MFCC1SXSM08LC2 MFCC1SXMM08LC2 MFCC1SXMM08LC2 MFCC1SXMM08LC2 MFCC1SXMM08LC2 16 Adapteri 24 Adapteri MFCC1SXSM16ST2 MFCC1SXSM24ST2 MFCC1SXMM16ST2 MFCC1SXMM24ST2 MFCC1SXSM16FC2 MFCC1SXSM24FC2 MFCC1SXSM16SC2 MFCC1SXSM24SC2 MFCC1SXMM16SC2 MFCC1SXMM24SC2 MFCC1SXMM32MJ2 MFCC1SXMM48MJ2 MFCC1SXSM32LC2 MFCC1SXSM48LC2 MFCC1SXMM32LC2 MFCC1SXMM48LC2

11 25vuoden Järjestelmä Takuu Mahdollista koko yleiskaapelointijärjestelmälle kun sen on asentanut BrandRexin valtuuttama asennusliike. Järjestelmän tulee koostua BrandRexin kaapeleista, paneeleista, liittimistä ja välikaapeleista
