POLY Erittäin vääntöjoustavat, pyörimisvarmistamattomat kytkimet
|
|
- Juho-Matti Mäki
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 -NORM drehelastische Kupplung -NORM -NORM Lyhytrakenteiset, vääntöjoustavat akselikytkimet Vääntöjoustavat tappikytkimet Erittäin vääntöjoustavat, pyörimisvarmistamattomat kytkimet 51

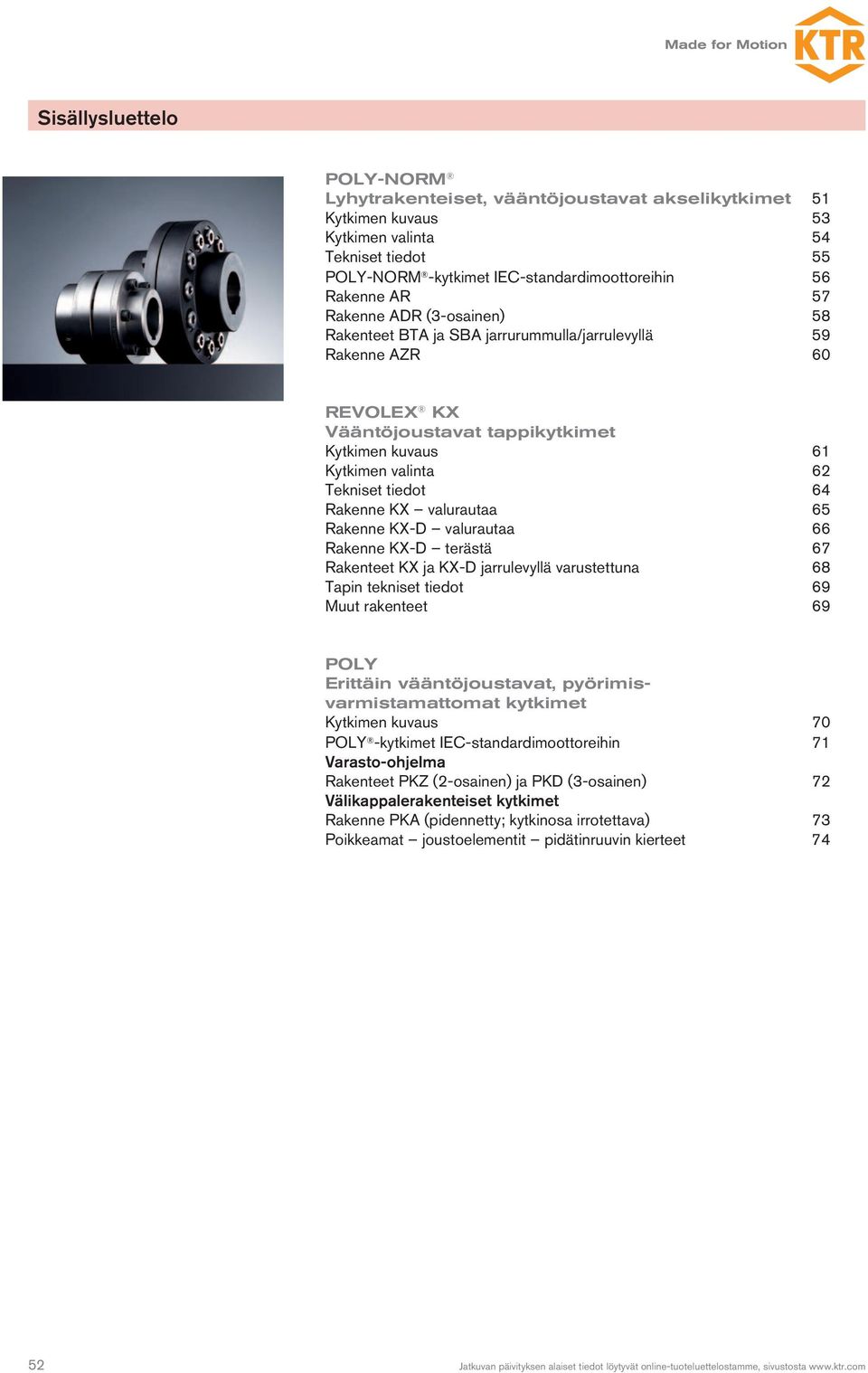

2 Sisällysluettelo -NORM Lyhytrakenteiset, vääntöjoustavat akselikytkimet 51 Kytkimen kuvaus 53 Kytkimen valinta 54 Tekniset tiedot 55 -NORM -kytkimet IEC-standardimoottoreihin 56 Rakenne AR 57 Rakenne ADR (3-osainen) 58 Rakenteet BTA ja SBA jarrurummulla/jarrulevyllä 59 Rakenne AZR 60 Vääntöjoustavat tappikytkimet Kytkimen kuvaus 61 Kytkimen valinta 62 Tekniset tiedot 64 Rakenne KX valurautaa 65 Rakenne KX-D valurautaa 66 Rakenne KX-D terästä 67 Rakenteet KX ja KX-D jarrulevyllä varustettuna 68 Tapin tekniset tiedot 69 Muut rakenteet 69 Erittäin vääntöjoustavat, pyörimisvarmistamattomat kytkimet Kytkimen kuvaus 70 -kytkimet IEC-standardimoottoreihin 71 Varasto-ohjelma Rakenteet PKZ (2-osainen) ja PKD (3-osainen) 72 Välikappalerakenteiset kytkimet Rakenne PKA (pidennetty; kytkinosa irrotettava) 73 Poikkeamat joustoelementit pidätinruuvin kierteet 74 52

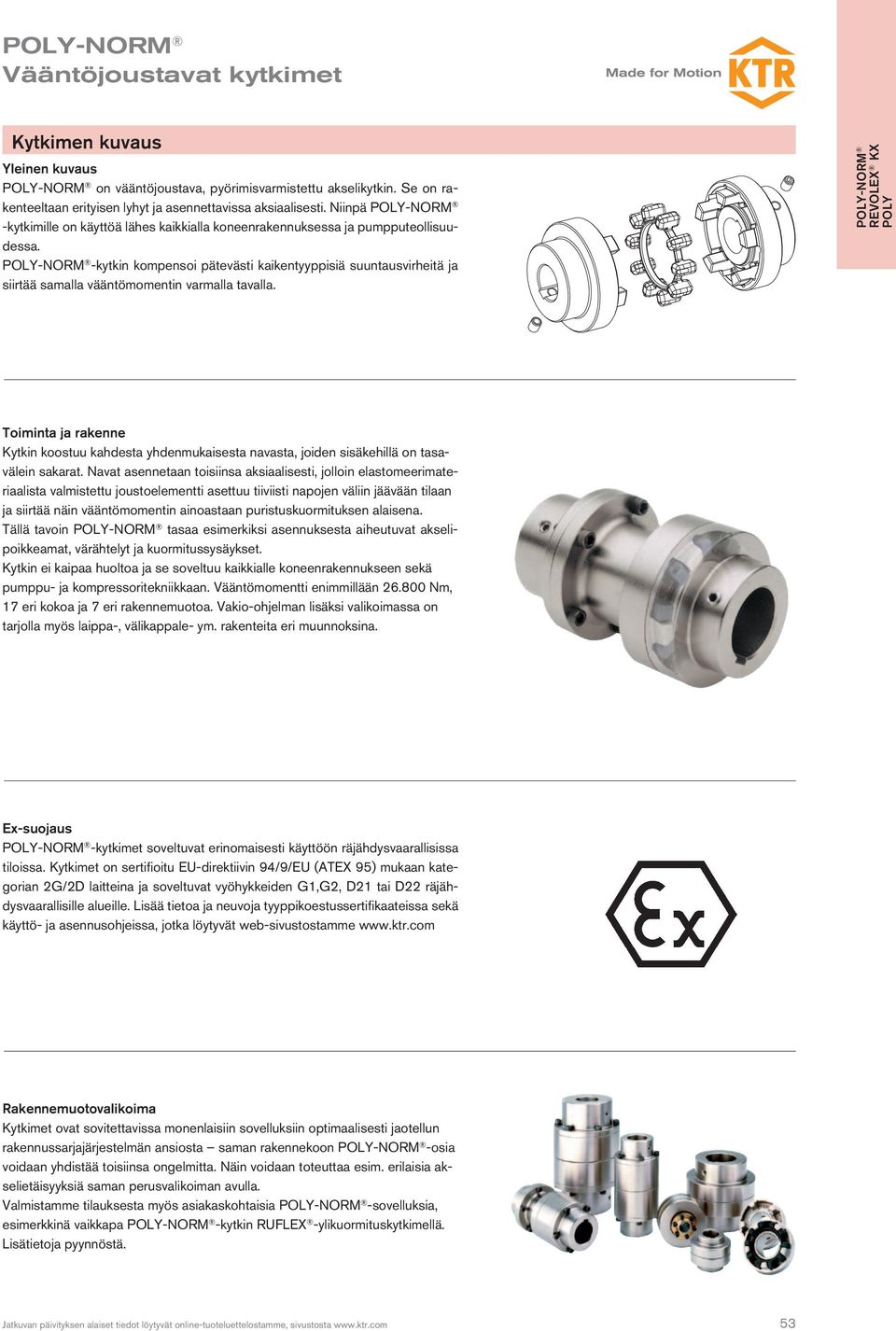

3 -NORM Vääntöjoustavat kytkimet Kytkimen kuvaus Yleinen kuvaus -NORM on vääntöjoustava, pyörimisvarmistettu akselikytkin. Se on rakenteeltaan erityisen lyhyt ja asennettavissa aksiaalisesti. Niinpä -NORM -kytkimille on käyttöä lähes kaikkialla koneenrakennuksessa ja pumpputeollisuudessa. -NORM -kytkin kompensoi pätevästi kaikentyyppisiä suuntausvirheitä ja siirtää samalla vääntömomentin varmalla tavalla. -NORM Toiminta ja rakenne Kytkin koostuu kahdesta yhdenmukaisesta navasta, joiden sisäkehillä on tasavälein sakarat. Navat asennetaan toisiinsa aksiaalisesti, jolloin elastomeerimateriaalista valmistettu joustoelementti asettuu tiiviisti napojen väliin jäävään tilaan ja siirtää näin vääntömomentin ainoastaan puristuskuormituksen alaisena. Tällä tavoin -NORM tasaa esimerkiksi asennuksesta aiheutuvat akselipoikkeamat, värähtelyt ja kuormitussysäykset. Kytkin ei kaipaa huoltoa ja se soveltuu kaikkialle koneenrakennukseen sekä pumppu- ja kompressoritekniikkaan. Vääntömomentti enimmillään Nm, 17 eri kokoa ja 7 eri rakennemuotoa. Vakio-ohjelman lisäksi valikoimassa on tarjolla myös laippa-, välikappale- ym. rakenteita eri muunnoksina. Ex-suojaus -NORM -kytkimet soveltuvat erinomaisesti käyttöön räjähdysvaarallisissa tiloissa. Kytkimet on sertifioitu EU-direktiivin 94/9/EU (ATEX 95) mukaan kategorian 2G/2D laitteina ja soveltuvat vyöhykkeiden G1,G2, D21 tai D22 räjähdysvaarallisille alueille. Lisää tietoa ja neuvoja tyyppikoestussertifikaateissa sekä käyttö- ja asennusohjeissa, jotka löytyvät web-sivustostamme Rakennemuotovalikoima Kytkimet ovat sovitettavissa monenlaisiin sovelluksiin optimaalisesti jaotellun rakennussarjajärjestelmän ansiosta saman rakennekoon -NORM -osia voidaan yhdistää toisiinsa ongelmitta. Näin voidaan toteuttaa esim. erilaisia akselietäisyyksiä saman perusvalikoiman avulla. Valmistamme tilauksesta myös asiakaskohtaisia -NORM -sovelluksia, esimerkkinä vaikkapa -NORM -kytkin RUFLEX -ylikuormituskytkimellä. Lisätietoja pyynnöstä. 53

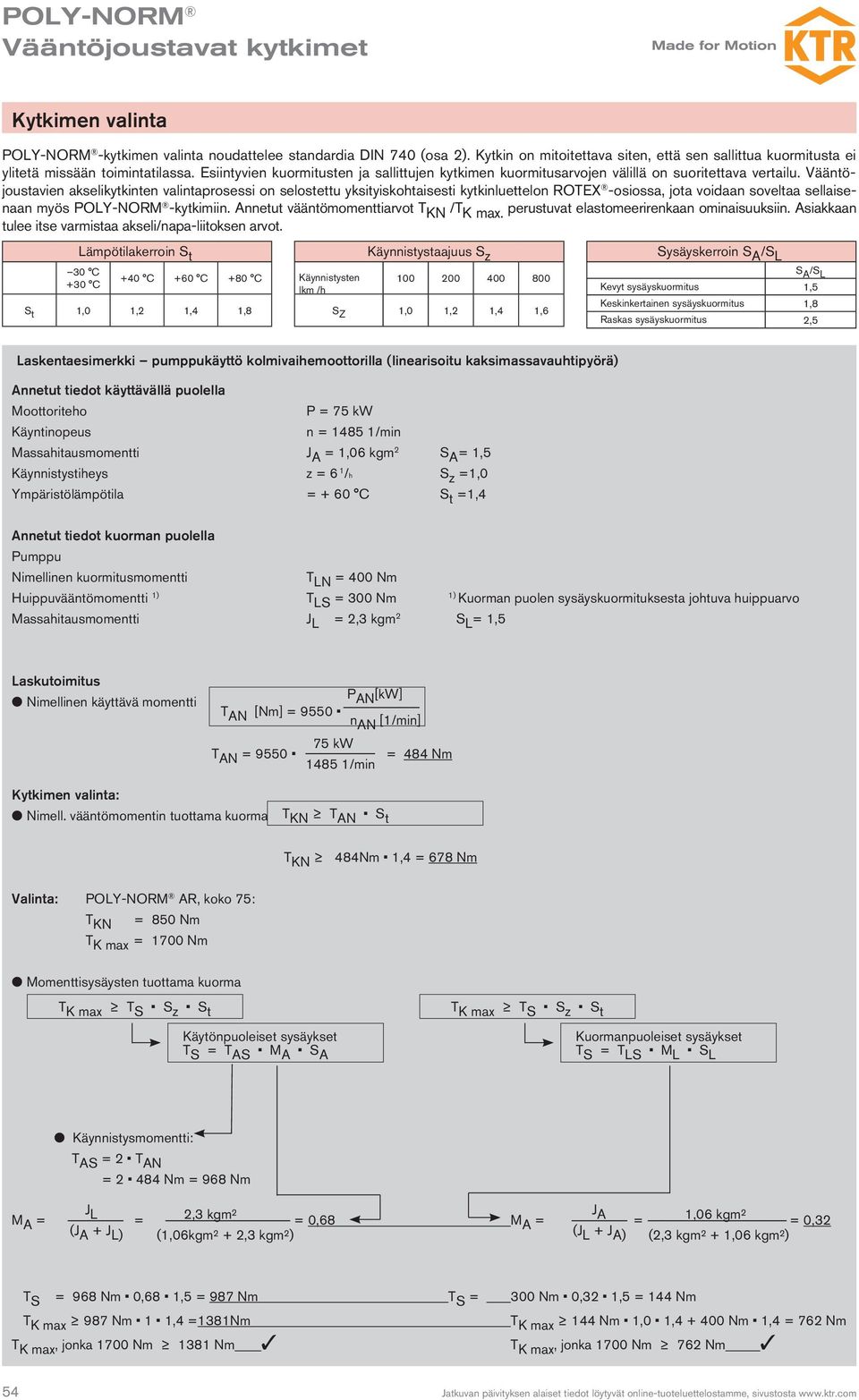

4 -NORM Vääntöjoustavat kytkimet Kytkimen valinta -NORM -kytkimen valinta noudattelee standardia DIN 740 (osa 2). Kytkin on mitoitettava siten, että sen sallittua kuormitusta ei ylitetä missään toimintatilassa. Esiintyvien kuormitusten ja sallittujen kytkimen kuormitusarvojen välillä on suoritettava vertailu. Vääntöjoustavien akselikytkinten valintaprosessi on selostettu yksityiskohtaisesti kytkinluettelon ROTEX -osiossa, jota voidaan soveltaa sellaisenaan myös -NORM -kytkimiin. Annetut vääntömomenttiarvot T KN /T K max. perustuvat elastomeerirenkaan ominaisuuksiin. Asiakkaan tulee itse varmistaa akseli/napa-liitoksen arvot. Lämpötilakerroin S t Käynnistystaajuus S z Sysäyskerroin S A /S L 30 C +30 C +40 C +60 C +80 C S t 1,0 1,2 1,4 1,8 Käynnistysten lkm /h S Z 1,0 1,2 1,4 1,6 Kevyt sysäyskuormitus Keskinkertainen sysäyskuormitus Raskas sysäyskuormitus S A /S L 1,5 1,8 2,5 Laskentaesimerkki pumppukäyttö kolmivaihemoottorilla (linearisoitu kaksimassavauhtipyörä) Annetut tiedot käyttävällä puolella Moottoriteho P = 75 kw Käyntinopeus n = /min Massahitausmomentti J A = 1,06 kgm 2 þ S A = 1,5 Käynnistystiheys z = 6 1 /h þ S z =1,0 Ympäristölämpötila = + 60 C þ S t =1,4 Annetut tiedot kuorman puolella Pumppu Nimellinen kuormitusmomentti T LN = 400 Nm Huippuvääntömomentti 1) T LS = 300 Nm 1) Kuorman puolen sysäyskuormituksesta johtuva huippuarvo Massahitausmomentti J L = 2,3 kgm 2 þ S L = 1,5 Laskutoimitus l Nimellinen käyttävä momentti P AN [kw] T AN [Nm] = 9550 nan [1/min] 75 kw T AN = 9550 = 484 Nm /min Kytkimen valinta: l Nimell. vääntömomentin tuottama kuorma: T KN T AN S t T KN 484Nm 1,4 = 678 Nm Valinta: -NORM AR, koko 75: T KN = 850 Nm T K max = 1700 Nm l Momenttisysäysten tuottama kuorma T K max T S S z S t Käytönpuoleiset sysäykset T S = T AS M A S A T K max T S S z S t Kuormanpuoleiset sysäykset T S = T LS M L S L l Käynnistysmomentti: T AS = 2 T AN = Nm = 968 Nm J L 2,3 kgm² J M A 1,06 kgm² A = = = 0,68 M A = = = 0,32 (J A + J L) (1,06kgm² + 2,3 kgm²) (J L + J A) (2,3 kgm² + 1,06 kgm²) T S = 968 Nm 0,68 1,5 = 987 Nm T S = 300 Nm 0,32 1,5 = 144 Nm T K max 987 Nm 1 1,4 =1381Nm T K max 144 Nm 1,0 1, Nm 1,4 = 762 Nm T K max, jonka 1700 Nm 1381 Nm 3 T K max, jonka 1700 Nm 762 Nm 3 54

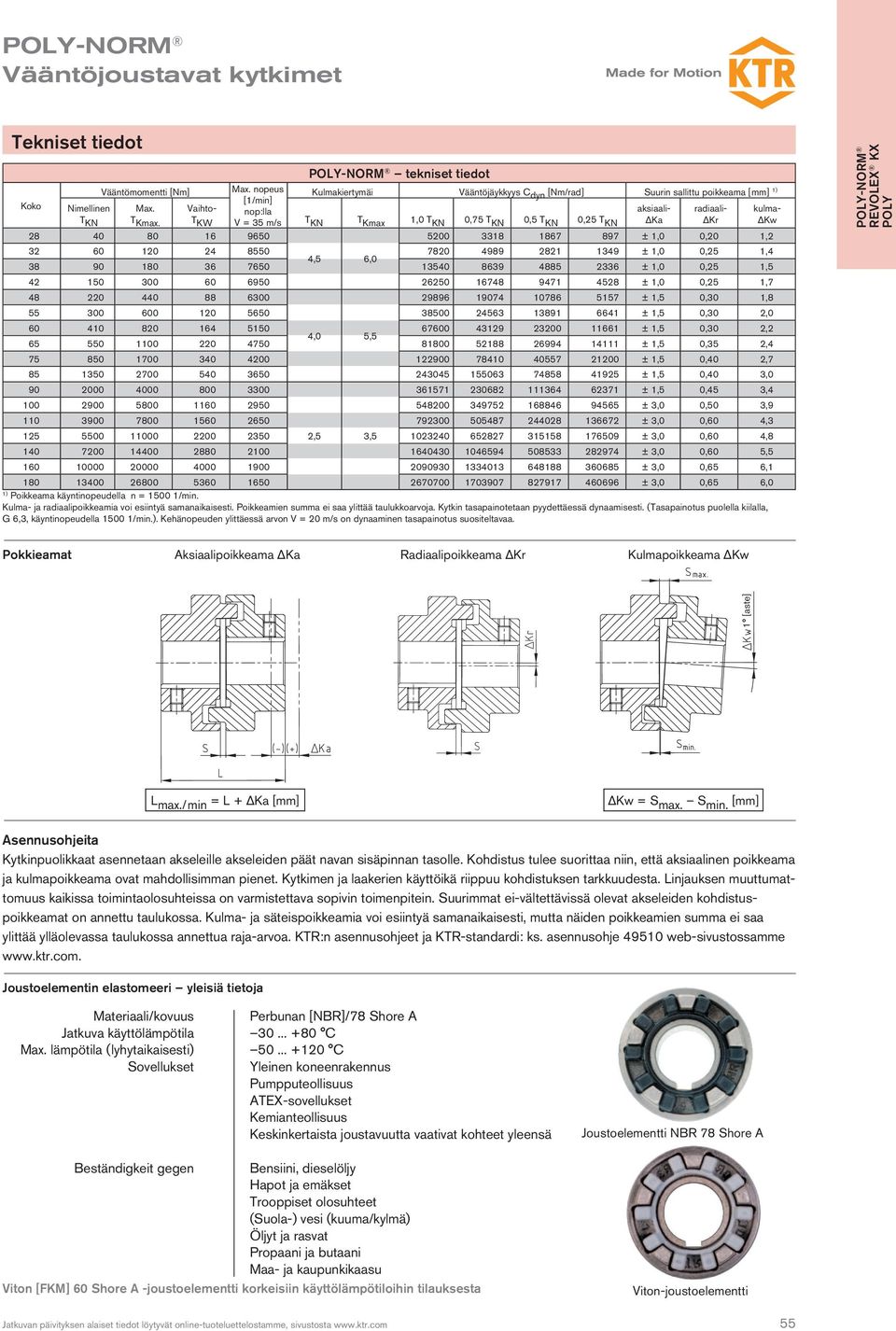

5 -NORM Vääntöjoustavat kytkimet Tekniset tiedot Vääntömomentti [Nm] Max. nopeus [1/min] Nimellinen Max. Vaihto- nop:lla T KN T Kmax. T KW V = 35 m/s aksiaali- radiaali- kulma- 1,0 T KN 0,75 T KN 0,5 T KN 0,25 T KN Ka Kr Kw ± 1,0 0,20 1, ± 1,0 0,25 1,4 4,5 6, ± 1,0 0,25 1, ± 1,0 0,25 1, ± 1,5 0,30 1, ± 1,5 0,30 2, ± 1,5 0,30 2,2 4,0 5, ± 1,5 0,35 2, ± 1,5 0,40 2, ± 1,5 0,40 3, NORM tekniset tiedot Kulmakiertymäi Vääntöjäykkyys C dyn [Nm/rad] T KN T Kmax Suurin sallittu poikkeama [mm] 1) ± 1,5 0,45 3, ± 3,0 0,50 3, ± 3,0 0,60 4, ,5 3, ± 3,0 0,60 4, ± 3,0 0,60 5, ± 3,0 0,65 6, ± 3,0 0,65 6,0 1) Poikkeama käyntinopeudella n = /min. Kulma- ja radiaalipoikkeamia voi esiintyä samanaikaisesti. Poikkeamien summa ei saa ylittää taulukkoarvoja. Kytkin tasapainotetaan pyydettäessä dynaamisesti. (Tasapainotus puolella kiilalla, G 6,3, käyntinopeudella /min.). Kehänopeuden ylittäessä arvon V = 20 m/s on dynaaminen tasapainotus suositeltavaa. -NORM Pokkieamat Aksiaalipoikkeama Ka Radiaalipoikkeama Kr Kulmapoikkeama Kw 1 [aste] L max./min = L + Ka [mm] Kw = S max. S min. [mm] Asennusohjeita Kytkinpuolikkaat asennetaan akseleille akseleiden päät navan sisäpinnan tasolle. Kohdistus tulee suorittaa niin, että aksiaalinen poikkeama ja kulmapoikkeama ovat mahdollisimman pienet. Kytkimen ja laakerien käyttöikä riippuu kohdistuksen tarkkuudesta. Linjauksen muuttumattomuus kaikissa toimintaolosuhteissa on varmistettava sopivin toimenpitein. Suurimmat ei-vältettävissä olevat akseleiden kohdistuspoikkeamat on annettu taulukossa. Kulma- ja säteispoikkeamia voi esiintyä samanaikaisesti, mutta näiden poikkeamien summa ei saa ylittää ylläolevassa taulukossa annettua raja-arvoa. KTR:n asennusohjeet ja KTR-standardi: ks. asennusohje web-sivustossamme Joustoelementin elastomeeri yleisiä tietoja Materiaali/kovuus Jatkuva käyttölämpötila Max. lämpötila (lyhytaikaisesti) Sovellukset Perbunan [NBR]/78 Shore A C C Yleinen koneenrakennus Pumpputeollisuus ATEX-sovellukset Kemianteollisuus Keskinkertaista joustavuutta vaativat kohteet yleensä Joustoelementti NBR 78 Shore A Beständigkeit gegen Bensiini, dieselöljy Hapot ja emäkset Trooppiset olosuhteet (Suola-) vesi (kuuma/kylmä) Öljyt ja rasvat Propaani ja butaani Maa- ja kaupunkikaasu Viton [FKM] 60 Shore A -joustoelementti korkeisiin käyttölämpötiloihin tilauksesta Viton-joustoelementti 55
6 -NORM Vääntöjoustavat kytkimet -NORM -kytkimet IEC-standardimoottoreihin -NORM -kytkimet IEC-standardin mukaisiin moottoreihin, kotelointiluokka IP 54/IP 55 (joustoelementin kovuus 78 Shore A) 3-vaihemoottori Moottorin teho Moottorin teho Moottorin teho Moottorin teho 50 Hz n = /min - n = /min - n = /min - n = 750 1/min - Akselinpää 2-nap. NORM 4-nap. NORM 6-nap. NORM 8-nap. NORM dxl [mm] Teho Momentti -kytkimen Teho Momentti -kytkimen Teho Momentti -kytkimen Teho Momentti -kytkimen 2-nap. 4-, 6-, 8-nap. P [kw] T [Nm] koko P [kw] T [Nm] koko P [kw] T [Nm] koko P [kw] T [Nm] koko 56 9 x x x x 40 0,09 0,32 0,06 0,43 0,037 0,43 0,12 0,41 0,09 0,64 0,045 0,52 0,18 0,62 0,12 0,88 0,06 0,7 0,25 0,86 0,18 1,3 0,09 1,1 0,37 1,3 0,25 1,8 0,18 2 0,09 1,4 0,55 1,9 0,37 2,5 0,25 2,8 0,12 1,8 0,75 2,5 28/32 0,55 3,7 28/32 0,37 3,9 28/32 0,18 2,5 28/32 1,1 3,7 0,75 5,1 0,55 5,8 0,25 3,5 90S 1,5 5 1,1 7,5 0,75 8 0,37 5,3 24 x 50 90L 2,2 7,4 1,5 10 1,1 12 0,55 7,9 100L 28 x ,8 2,2 15 0, , , M ,2 22 1, S 38 x 80 5,5 18 7, , M 7, M 42 x , , , , L 18, M 180L 48 x L 55 x 110 7, , , S , x x M M 60 x x S x M S M x x L x x x x x x x Annetut luvut pätevät ympäristölämpötilan ollessa korkeintaan +30 C. Valinnassa tulee huomioida turvakerroin 2 kytkimen maksimivääntömomenttiarvoon (T kmax ) nähden. Yksityiskohtaiset järjestelyt ovat mahdollisia, ks. sivu 55. Vääntömomentiltaan jaksollisesti vaihtelevaan käyttöön tulevat käyttölaitteet tulee valita standardin DIN 740 (osa 2) mukaan. KTR avustaa tarvittaessa valintaprosessissa. Vääntömomentti T = Siemens-luettelon M /95 mukainen nimellisvääntömomentti

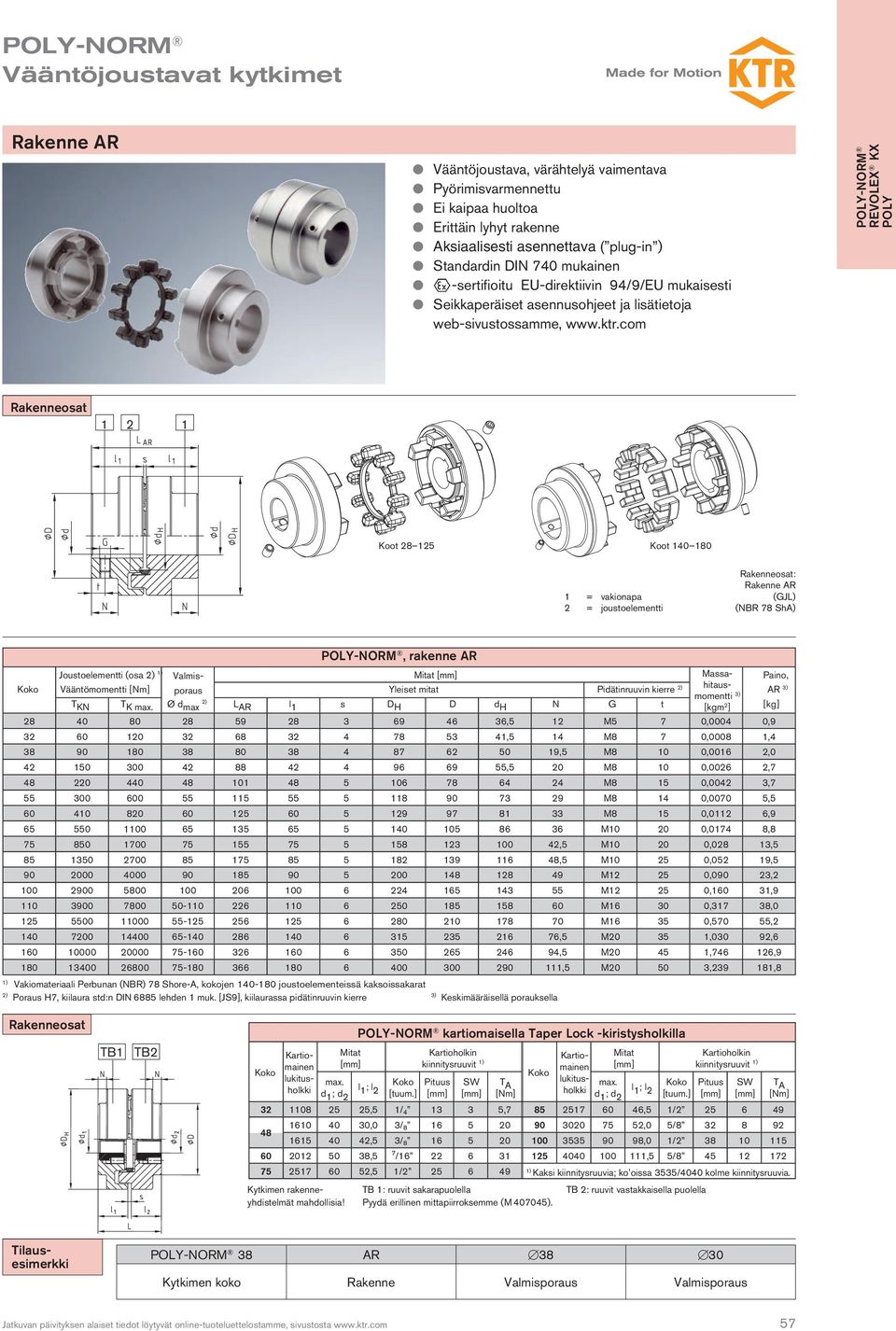

7 -NORM Vääntöjoustavat kytkimet Rakenne AR l Vääntöjoustava, värähtelyä vaimentava l Pyörimisvarmennettu l Ei kaipaa huoltoa l Erittäin lyhyt rakenne l Aksiaalisesti asennettava ( plug-in ) l Standardin DIN 740 mukainen l -sertifioitu EU-direktiivin 94/9/EU mukaisesti l Seikkaperäiset asennusohjeet ja lisätietoja web-sivustossamme, -NORM Koot Koot : Rakenne AR 1 = vakionapa (GJL) 2 = joustoelementti (NBR 78 ShA) -NORM, rakenne AR Joustoelementti (osa 2) 1) Valmis- Mitat [mm] Massahitaus- Paino, Vääntömomentti [Nm] poraus Yleiset mitat Pidätinruuvin kierre 2) AR 3) momentti 3) 2) T KN T K max. Ø d max L AR l 1 s D H D d H N G t [kgm 2 ] [kg] ,5 12 M5 7 0,0004 0, ,5 14 M8 7 0,0008 1, ,5 M8 10 0,0016 2, ,5 20 M8 10 0,0026 2, M8 15 0,0042 3, M8 14 0,0070 5, M8 15 0,0112 6, M ,0174 8, ,5 M ,028 13, ,5 M ,052 19, M ,090 23, M ,160 31, M ,317 38, M ,570 55, ,5 M ,030 92, ,5 M , , ,5 M , ,8 1) Vakiomateriaali Perbunan (NBR) 78 Shore-A, kokojen joustoelementeissä kaksoissakarat 2) Poraus H7, kiilaura std:n DIN 6885 lehden 1 muk. [JS9], kiilaurassa pidätinruuvin kierre 3) Keskimääräisellä porauksella TB1 TB2 -NORM kartiomaisella Taper Lock -kiristysholkilla Kartio- Mitat Kartioholkin Kartio- Mitat Kartioholkin mainen [mm] kiinnitysruuvit 1) mainen [mm] kiinnitysruuvit 1) lukitus- max. Pituus SW T lukitusl 1 ; l A max. Pituus SW T holkki 2 l 1 ; l A d 2 1 ; d 2 [tuum.] [mm] [mm] [Nm] holkki d 1 ; d 2 [tuum.] [mm] [mm] [Nm] ,5 1/₄ , ,5 1/ ,0 3/₈ ,0 5/ ,5 3/₈ ,0 1/ ,5 ⁷/ ,5 5/ ,5 1/ ) Kaksi kiinnitysruuvia; ko oissa 3535/4040 kolme kiinnitysruuvia. Kytkimen rakenne- TB 1: ruuvit sakarapuolella TB 2: ruuvit vastakkaisella puolella yhdistelmät mahdollisia! Pyydä erillinen mittapiirroksemme (M ). Tilausesimerkki -NORM 38 AR [38 [30 Kytkimen koko Rakenne Valmisporaus Valmisporaus 57

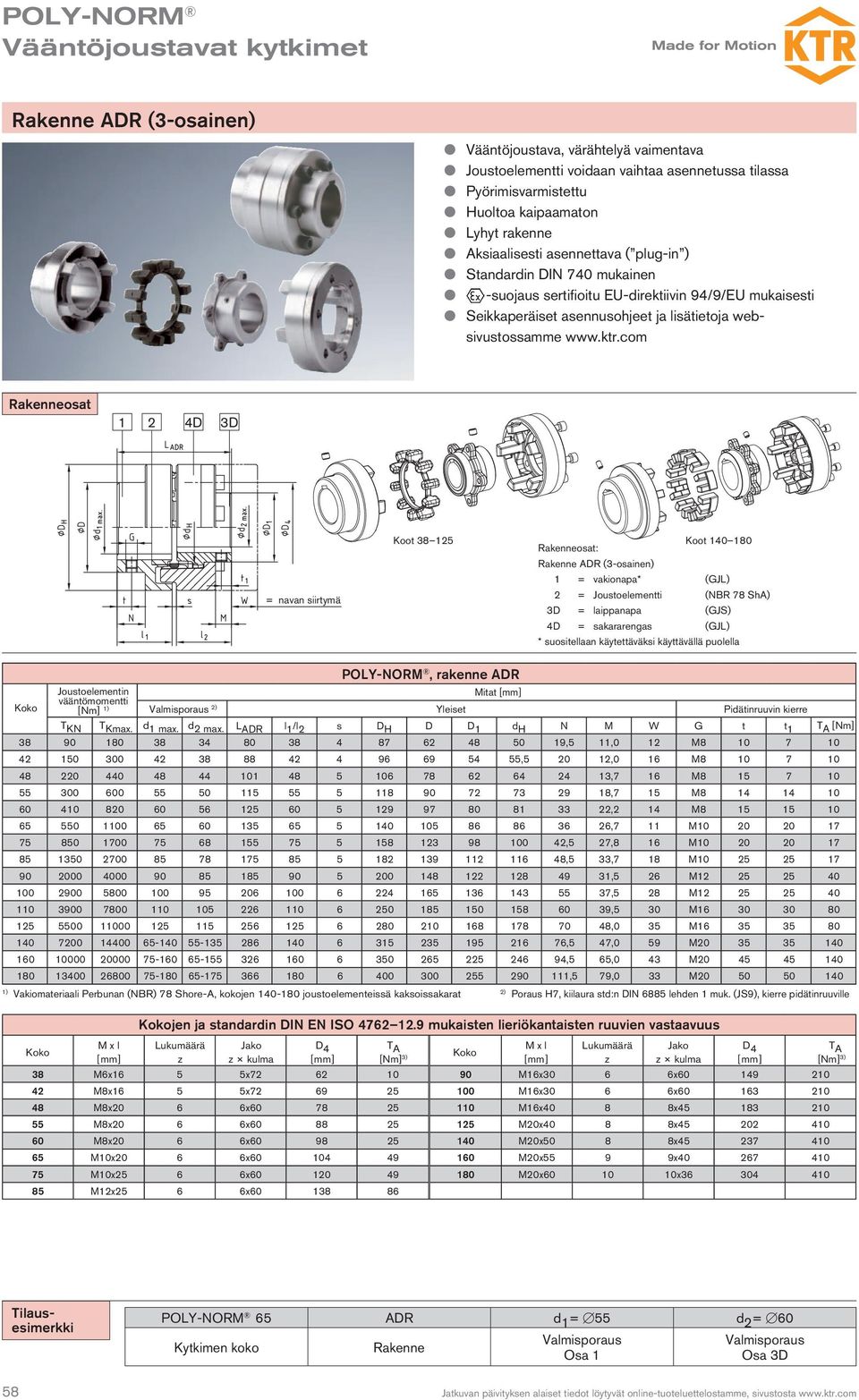

8 -NORM Vääntöjoustavat kytkimet Rakenne ADR (3-osainen) l Vääntöjoustava, värähtelyä vaimentava l Joustoelementti voidaan vaihtaa asennetussa tilassa l Pyörimisvarmistettu l Huoltoa kaipaamaton l Lyhyt rakenne l Aksiaalisesti asennettava ( plug-in ) l Standardin DIN 740 mukainen l -suojaus sertifioitu EU-direktiivin 94/9/EU mukaisesti l Seikkaperäiset asennusohjeet ja lisätietoja websivustossamme D 3D = navan siirtymä Koot : Rakenne ADR (3-osainen) Koot = vakionapa* (GJL) 2 = Joustoelementti (NBR 78 ShA) 3D = laippanapa (GJS) 4D = sakararengas (GJL) * suositellaan käytettäväksi käyttävällä puolella -NORM, rakenne ADR Joustoelementin Mitat [mm] vääntömomentti [Nm] 1) Valmisporaus 2) Yleiset Pidätinruuvin kierre T KN T Kmax. d 1 max. d 2 max. L ADR l 1 /l 2 s D H D D 1 d H N M W G t t 1 T A [Nm] ,5 11,0 12 M , ,0 16 M ,7 16 M ,7 15 M ,2 14 M ,7 11 M ,5 27,8 16 M ,5 33,7 18 M ,5 26 M ,5 28 M ,5 30 M ,0 35 M ,5 47,0 59 M ,5 65,0 43 M ,5 79,0 33 M ) 2) Vakiomateriaali Perbunan (NBR) 78 Shore-A, kokojen joustoelementeissä kaksoissakarat Poraus H7, kiilaura std:n DIN 6885 lehden 1 muk. (JS9), kierre pidätinruuville jen ja standardin DIN EN ISO mukaisten lieriökantaisten ruuvien vastaavuus M x l Lukumäärä Jako D 4 T A M x l Lukumäärä Jako D 4 T A [mm] z z kulma [mm] [Nm] 3) [mm] z z kulma [mm] [Nm] 3) 38 M6x16 5 5x M16x30 6 6x M8x16 5 5x M16x30 6 6x M8x20 6 6x M16x40 8 8x M8x20 6 6x M20x40 8 8x M8x20 6 6x M20x50 8 8x M10x20 6 6x M20x55 9 9x M10x25 6 6x M20x x M12x25 6 6x Tilausesimerkki 58 -NORM 65 ADR d 1 = [55 d 2 = [60 Kytkimen koko Rakenne Valmisporaus Osa 1 Valmisporaus Osa 3D

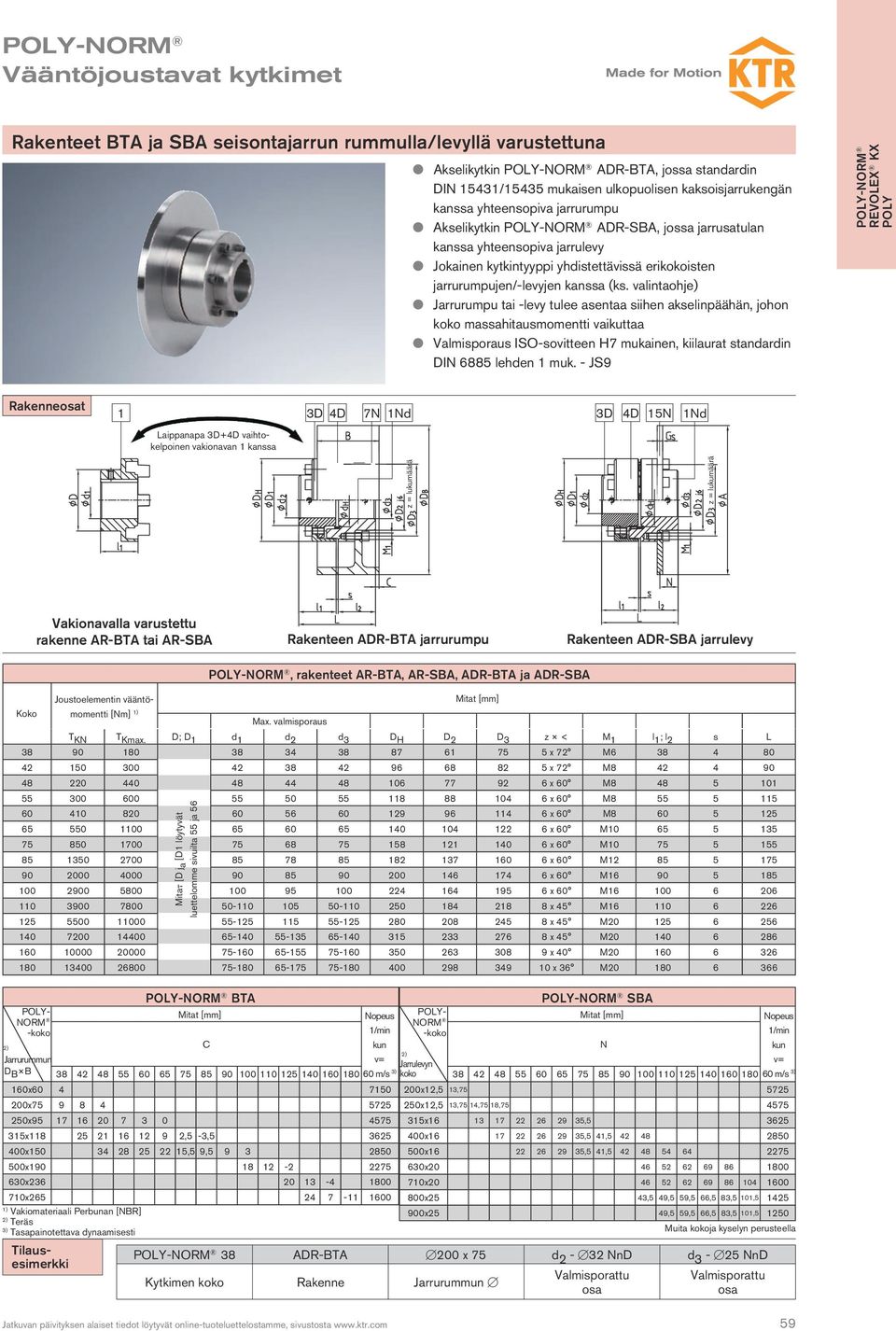

9 -NORM Vääntöjoustavat kytkimet Rakenteet BTA ja SBA seisontajarrun rummulla/levyllä varustettuna l Akselikytkin -NORM ADR-BTA, jossa standardin DIN 15431/15435 mukaisen ulkopuolisen kaksoisjarrukengän kanssa yhteensopiva jarrurumpu l Akselikytkin -NORM ADR-SBA, jossa jarrusatulan kanssa yhteensopiva jarrulevy l Jokainen kytkintyyppi yhdistettävissä erikokoisten jarrurumpujen/ -levyjen kanssa (ks. valintaohje) l Jarrurumpu tai -levy tulee asentaa siihen akselinpäähän, johon koko massahitausmomentti vaikuttaa l Valmisporaus ISO-sovitteen H7 mukainen, kiilaurat standardin DIN 6885 lehden 1 muk. - JS9 -NORM 1 3D 4D 7N 1Nd 3D 4D 15N 1Nd Laippanapa 3D+4D vaihtokelpoinen vakionavan 1 kanssa z = lukumäärä z = lukumäärä Vakionavalla varustettu rakenne AR-BTA tai AR-SBA Rakenteen ADR-BTA jarrurumpu Rakenteen ADR-SBA jarrulevy 2) T KN T Kmax. D; D 1 d 1 d 2 d 3 D H D 2 D 3 z < M 1 l 1 ; l 2 s L x 72 M x 72 M x 60 M x 60 M x 60 M x 60 M x 60 M x 60 M x 60 M x 60 M x 45 M x 45 M x 45 M x 40 M x 36 M NORM -koko Jarrurummun D B B С v= Jarrulevyn m/s 3) koko 160x x x x ,5-3, x ,5 9, x x x ) Vakiomateriaali Perbunan [NBR] 2) Teräs 3) Tasapainotettava dynaamisesti Tilausesimerkki Joustoelementin vääntömomentti [Nm] 1) Mitat [D j a [D1 löytyvät luettelomme sivuilta 55 ja 56 -NORM BTA Mitat [mm] -NORM, rakenteet AR-BTA, AR-SBA, ADR-BTA ja ADR-SBA Max. valmisporaus Nopeus 1/min kun 2) - NORM -koko Mitat [mm] -NORM 38 ADR-BTA [200 x 75 d 2 - [32 NnD d 3 - [25 NnD Kytkimen koko Rakenne Jarrurummun [ -NORM SBA Mitat [mm] N m/s 3) 200x12,5 13, x12,5 13,75 14,75 18, x , x ,5 41, x ,5 41, x x x25 43,5 49,5 59,5 66,5 83,5 101, x25 49,5 59,5 66,5 83,5 101, Muita kokoja kyselyn perusteella Valmisporattu osa Valmisporattu osa Nopeus 1/min kun v= 59

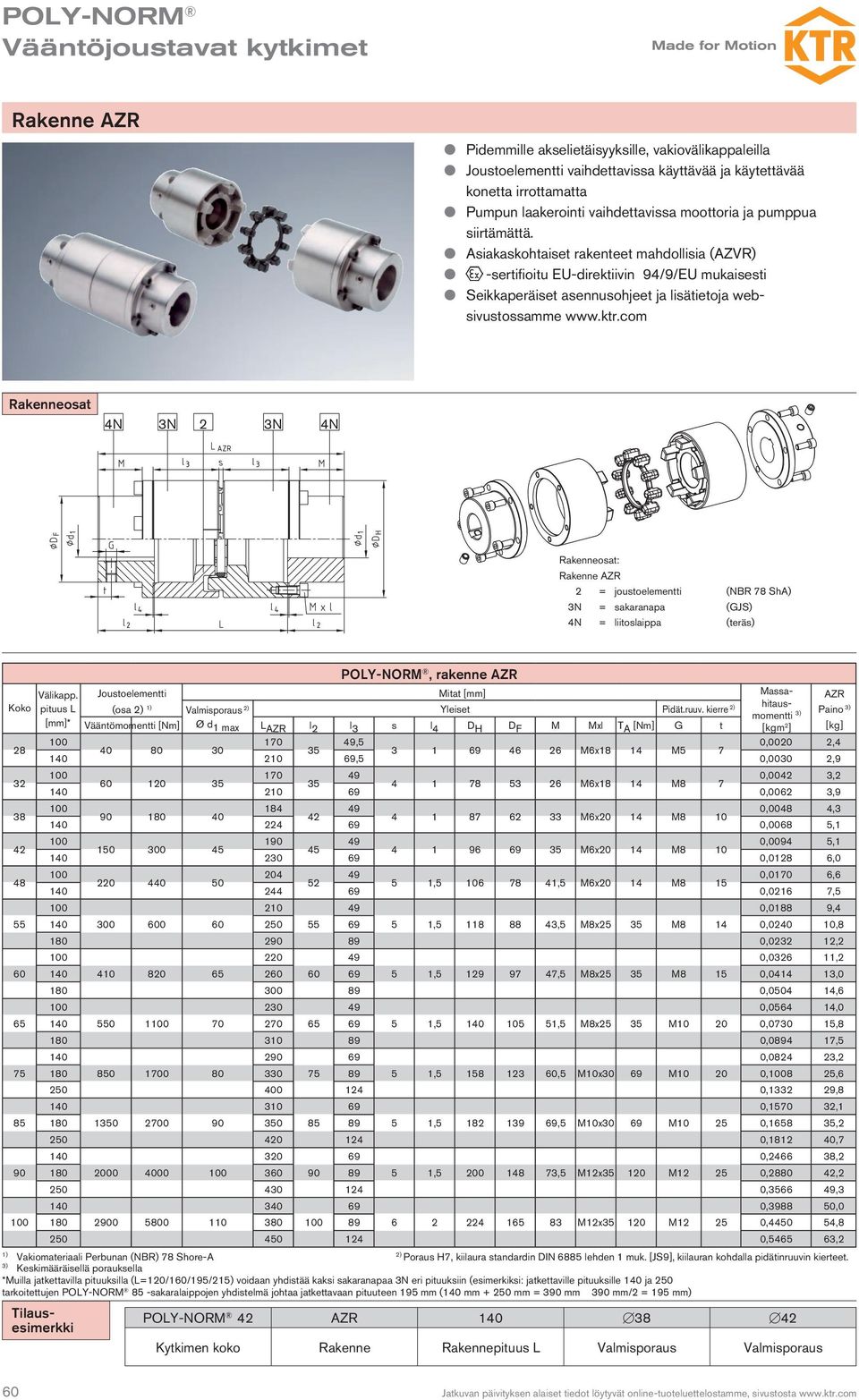

10 -NORM Vääntöjoustavat kytkimet Rakenne AZR l Pidemmille akselietäisyyksille, vakiovälikappaleilla l Joustoelementti vaihdettavissa käyttävää ja käytettävää konetta irrottamatta l Pumpun laakerointi vaihdettavissa moottoria ja pumppua siirtämättä. l Asiakaskohtaiset rakenteet mahdollisia (AZVR) l -sertifioitu EU-direktiivin 94/9/EU mukaisesti l Seikkaperäiset asennusohjeet ja lisätietoja websivustossamme 4N 3N 2 3N 4N : Rakenne AZR 2 = joustoelementti (NBR 78 ShA) 3N = sakaranapa (GJS) 4N = liitoslaippa (teräs) Välikapp. pituus L [mm]* (osa 2) 1) Valmisporaus 2) Yleiset 2) Pidät.ruuv. kierre Vääntömomentti [Nm] Ø d 1 max L AZR l 2 l 3 s l 4 D H D F M Mxl T A [Nm] G t ,5 0,0020 2, M6x18 14 M ,5 0,0030 2, ,0042 3, M6x18 14 M ,0062 3, ,0048 4, M6x20 14 M ,0068 5, ,0094 5, M6x20 14 M ,0128 6, ,0170 6, , ,5 M6x20 14 M ,0216 7, , ,5 M8x25 35 M8 14 0, ,8 -NORM 42 AZR 140 [38 [42 0,0188 9, , , , , , ,5 M8x25 35 M8 15 0, , , , , , , ,5 M8x25 35 M , , , , , , , ,5 M10x30 69 M , , , , , , , ,5 M10x30 69 M , , , , , , , ,5 M12x M , , , , , , M12x M , , , ,2 1) Vakiomateriaali Perbunan (NBR) 78 Shore-A 2) Poraus H7, kiilaura standardin DIN 6885 lehden 1 muk. [JS9], kiilauran kohdalla pidätinruuvin kierteet. 3) Keskimääräisellä porauksella *Muilla jatkettavilla pituuksilla (L=120/160/195/215) voidaan yhdistää kaksi sakaranapaa 3N eri pituuksiin (esimerkiksi: jatkettaville pituuksille 140 ja 250 tarkoitettujen -NORM 85 -sakaralaippojen yhdistelmä johtaa jatkettavaan pituuteen 195 mm (140 mm mm = 390 mm 390 mm/2 = 195 mm) Tilausesimerkki Joustoelementti -NORM, rakenne AZR Mitat [mm] Massahitausmomentti 3) [kgm 2 ] Kytkimen koko Rakenne Rakennepituus L Valmisporaus Valmisporaus AZR Paino 3) [kg] 60

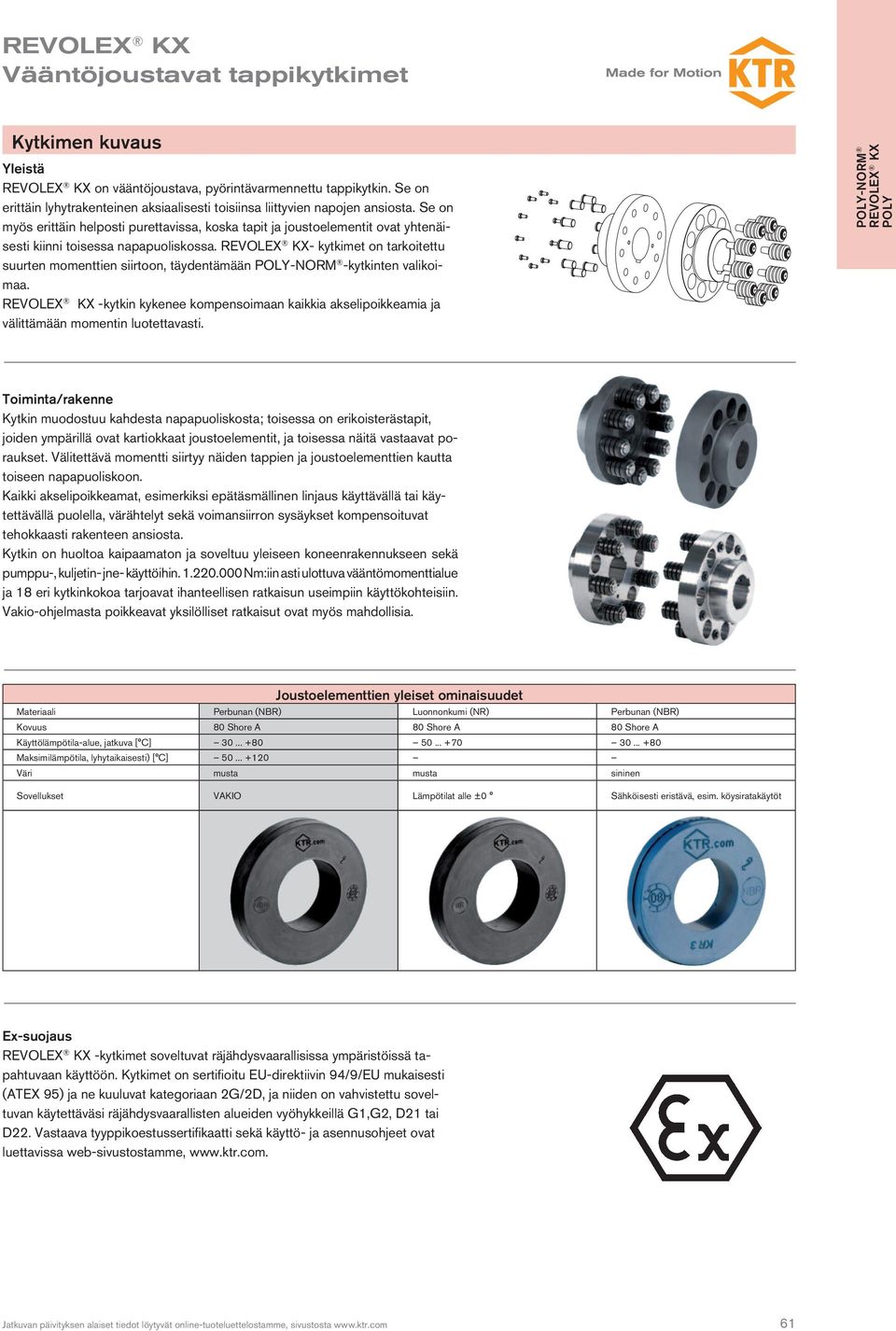

11 Vääntöjoustavat tappikytkimet Kytkimen kuvaus Yleistä on vääntöjoustava, pyörintävarmennettu tappikytkin. Se on erittäin lyhytrakenteinen aksiaalisesti toisiinsa liittyvien napojen ansiosta. Se on myös erittäin helposti purettavissa, koska tapit ja joustoelementit ovat yhtenäisesti kiinni toisessa napapuoliskossa. - kytkimet on tarkoitettu suurten momenttien siirtoon, täydentämään -NORM -kytkinten valikoimaa. -kytkin kykenee kompensoimaan kaikkia akselipoikkeamia ja välittämään momentin luotettavasti. -NORM Toiminta/rakenne Kytkin muodostuu kahdesta napapuoliskosta; toisessa on erikoisterästapit, joiden ympärillä ovat kartiokkaat joustoelementit, ja toisessa näitä vastaavat poraukset. Välitettävä momentti siirtyy näiden tappien ja joustoelementtien kautta toiseen napapuoliskoon. Kaikki akselipoikkeamat, esimerkiksi epätäsmällinen linjaus käyttävällä tai käytettävällä puolella, värähtelyt sekä voimansiirron sysäykset kompensoituvat tehokkaasti rakenteen ansiosta. Kytkin on huoltoa kaipaamaton ja soveltuu yleiseen koneenrakennukseen sekä pumppu-, kuljetin- jne- käyttöihin Nm:iin asti ulottuva vääntömomenttialue ja 18 eri kytkinkokoa tarjoavat ihanteellisen ratkaisun useimpiin käyttökohteisiin. Vakio-ohjelmasta poikkeavat yksilölliset ratkaisut ovat myös mahdollisia. Joustoelementtien yleiset ominaisuudet Materiaali Perbunan (NBR) Luonnonkumi (NR) Perbunan (NBR) Kovuus 80 Shore A 80 Shore A 80 Shore A Käyttölämpötila-alue, jatkuva [ C] Maksimilämpötila, lyhytaikaisesti) [ C] Väri musta musta sininen Sovellukset VAKIO Lämpötilat alle ±0 Sähköisesti eristävä, esim. köysiratakäytöt Ex-suojaus -kytkimet soveltuvat räjähdysvaarallisissa ympäristöissä tapahtuvaan käyttöön. Kytkimet on sertifioitu EU-direktiivin 94/9/EU mukaisesti (ATEX 95) ja ne kuuluvat kategoriaan 2G/2D, ja niiden on vahvistettu soveltuvan käytettäväsi räjähdysvaarallisten alueiden vyöhykkeillä G1,G2, D21 tai D22. Vastaava tyyppikoestussertifikaatti sekä käyttö- ja asennusohjeet ovat luettavissa web-sivustostamme, 61

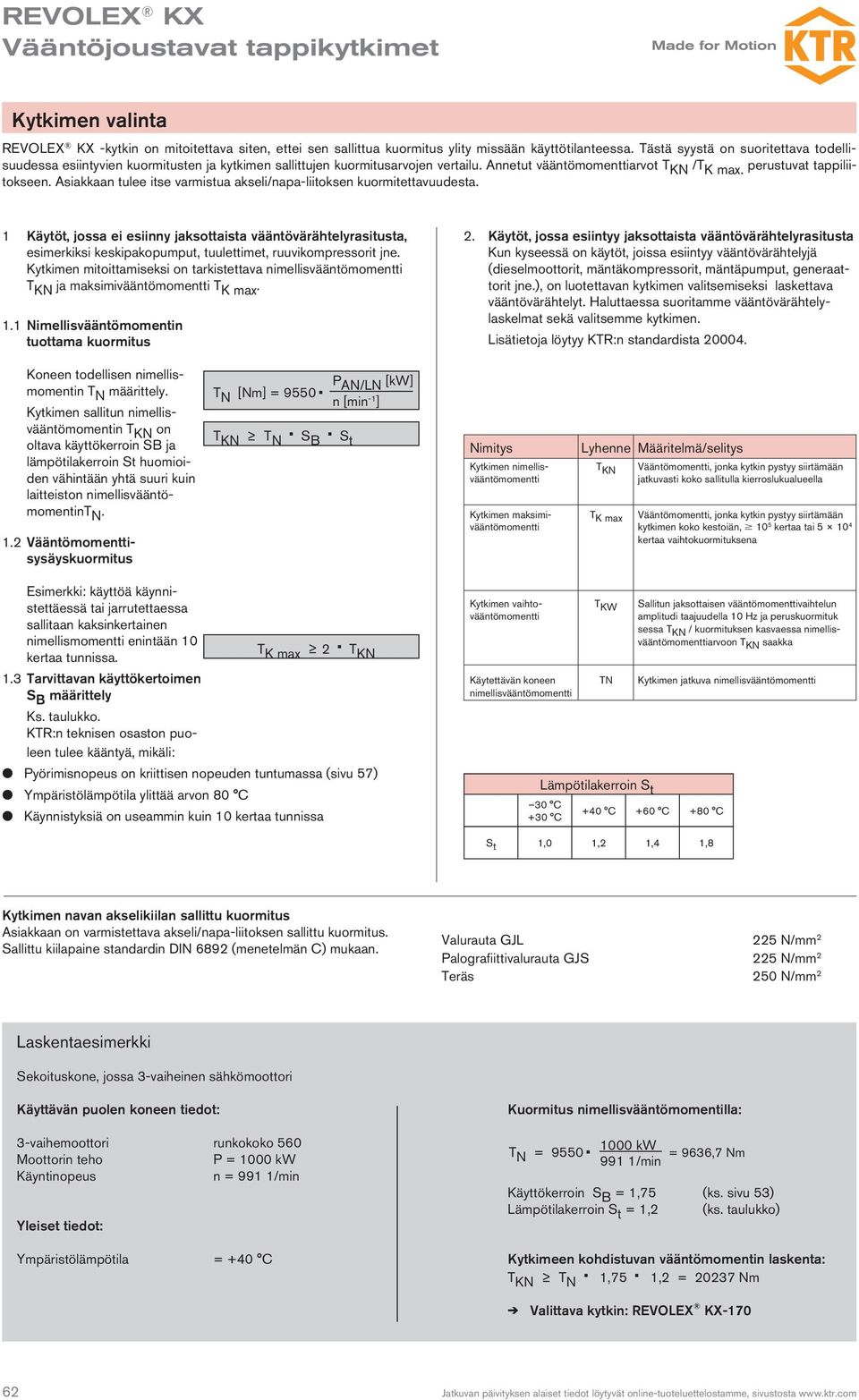

12 Vääntöjoustavat tappikytkimet Kytkimen valinta -kytkin on mitoitettava siten, ettei sen sallittua kuormitus ylity missään käyttötilanteessa. Tästä syystä on suoritettava todellisuudessa esiintyvien kuormitusten ja kytkimen sallittujen kuormitusarvojen vertailu. Annetut vääntömomenttiarvot T KN /T K max. perustuvat tappiliitokseen. Asiakkaan tulee itse varmistua akseli/napa-liitoksen kuormitettavuudesta. 1 Käytöt, jossa ei esiinny jaksottaista vääntövärähtelyrasitusta, esimerkiksi keskipakopumput, tuulettimet, ruuvikompressorit jne. Kytkimen mitoittamiseksi on tarkistettava nimellisvääntömomentti T KN ja maksimivääntömomentti T K max. 1.1 Nimellisvääntömomentin tuottama kuormitus 2. Käytöt, jossa esiintyy jaksottaista vääntövärähtelyrasitusta Kun kyseessä on käytöt, joissa esiintyy vääntövärähtelyjä (dieselmoottorit, mäntäkompressorit, mäntäpumput, generaattorit jne.), on luotettavan kytkimen valitsemiseksi laskettava vääntövärähtelyt. Haluttaessa suoritamme vääntövärähtelylaskelmat sekä valitsemme kytkimen. Lisätietoja löytyy KTR:n standardista Koneen todellisen nimellismomentin T N määrittely. Kytkimen sallitun nimellisvääntömomentin T KN on oltava käyttökerroin SB ja lämpötilakerroin St huomioiden vähintään yhtä suuri kuin laitteiston nimellisvääntömomentint N. 1.2 Vääntömomenttisysäyskuormitus P AN/LN [kw] T N [Nm] = 9550 n [min -1 ] T KN T N S B S t Nimitys Lyhenne Määritelmä/selitys Kytkimen nimellis- T KN Vääntömomentti, jonka kytkin pystyy siirtämään vääntömomentti jatkuvasti koko sallitulla kierroslukualueella Kytkimen maksimi- T K max Vääntömomentti, jonka kytkin pystyy siirtämään vääntömomentti kytkimen koko kestoiän, $ 10 5 kertaa tai kertaa vaihtokuormituksena Esimerkki: käyttöä käynnistettäessä tai jarrutettaessa sallitaan kaksinkertainen nimellismomentti enintään 10 T K max 2 T kertaa tunnissa. KN 1.3 Tarvittavan käyttökertoimen S B määrittely Ks. taulukko. KTR:n teknisen osaston puoleen tulee kääntyä, mikäli: l Pyörimisnopeus on kriittisen nopeuden tuntumassa (sivu 57) l Ympäristölämpötila ylittää arvon 80 C l Käynnistyksiä on useammin kuin 10 kertaa tunnissa Kytkimen vaihto- T KW Sallitun jaksottaisen vääntömomenttivaihtelun vääntömomentti amplitudi taajuudella 10 Hz ja peruskuormituk sessa T KN / kuormituksen kasvaessa nimellisvääntömomenttiarvoon T KN saakka Käytettävän koneen TN Kytkimen jatkuva nimellisvääntömomentti nimellisvääntömomentti Lämpötilakerroin S t 30 C +30 C +40 C +60 C +80 C S t 1,0 1,2 1,4 1,8 Kytkimen navan akselikiilan sallittu kuormitus Asiakkaan on varmistettava akseli/napa-liitoksen sallittu kuormitus. Sallittu kiilapaine standardin DIN 6892 (menetelmän C) mukaan. Valurauta GJL 225 N/mm 2 Palografiittivalurauta GJS 225 N/mm 2 Teräs 250 N/mm 2 Laskentaesimerkki Sekoituskone, jossa 3-vaiheinen sähkömoottori Käyttävän puolen koneen tiedot: 3-vaihemoottori runkokoko 560 Moottorin teho P = 1000 kw Käyntinopeus n = 991 1/min Yleiset tiedot: Kuormitus nimellisvääntömomentilla: T 1000 kw N = 9550 = 9636,7 Nm 991 1/min Käyttökerroin S B = 1,75 (ks. sivu 53) Lämpötilakerroin S t = 1,2 (ks. taulukko) Ympäristölämpötila = +40 C Kytkimeen kohdistuvan vääntömomentin laskenta: T KN T N 1,75 1,2 = Nm w Valittava kytkin:

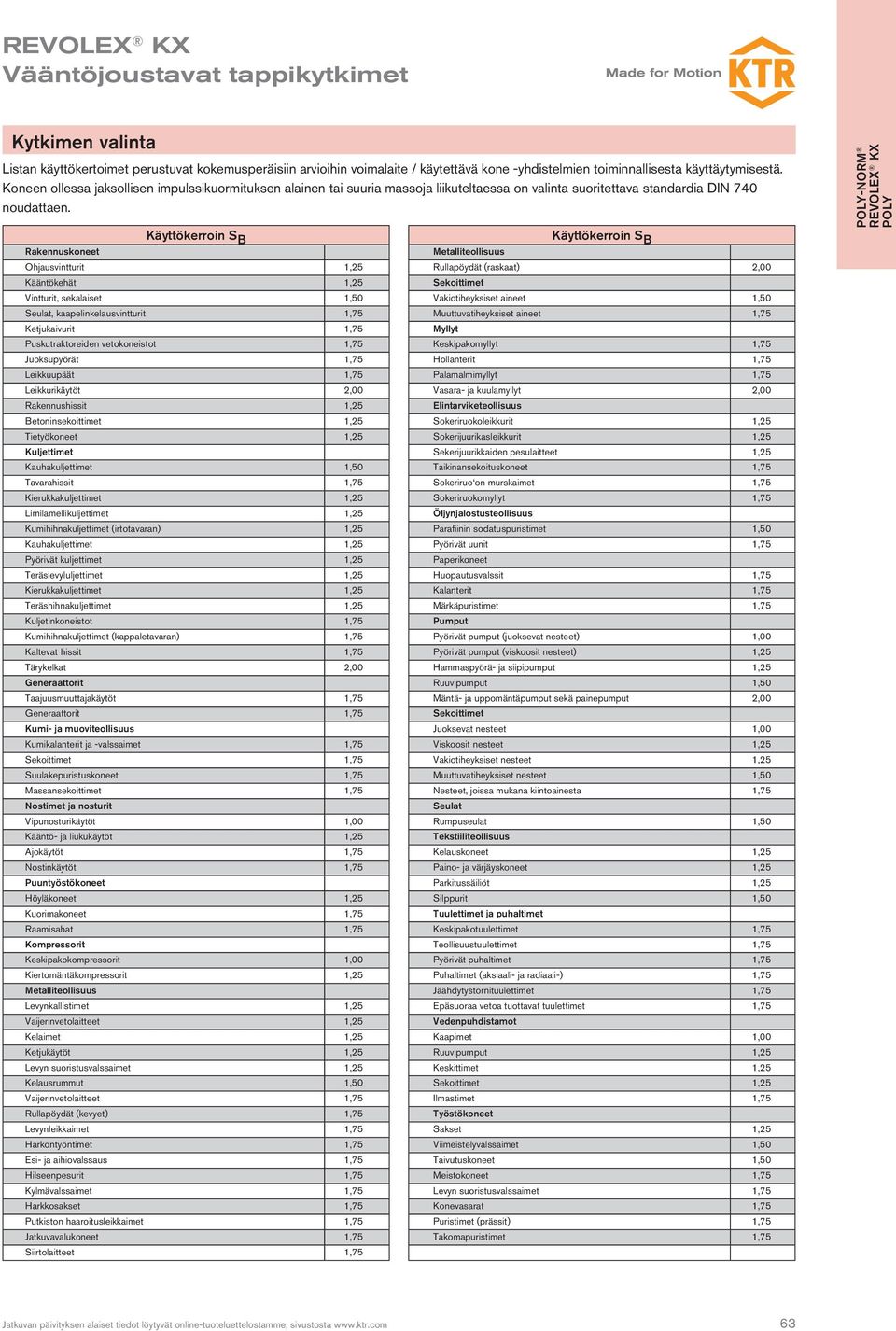

13 Vääntöjoustavat tappikytkimet Kytkimen valinta Listan käyttökertoimet perustuvat kokemusperäisiin arvioihin voimalaite / käytettävä kone -yhdistelmien toiminnallisesta käyttäytymisestä. Koneen ollessa jaksollisen impulssikuormituksen alainen tai suuria massoja liikuteltaessa on valinta suoritettava standardia DIN 740 noudattaen. Rakennuskoneet Ohjausvintturit 1,25 Kääntökehät 1,25 Vintturit, sekalaiset 1,50 Seulat, kaapelinkelausvintturit 1,75 Ketjukaivurit 1,75 Puskutraktoreiden vetokoneistot 1,75 Juoksupyörät 1,75 Leikkuupäät 1,75 Leikkurikäytöt 2,00 Rakennushissit 1,25 Betoninsekoittimet 1,25 Tietyökoneet 1,25 Kuljettimet Kauhakuljettimet 1,50 Tavarahissit 1,75 Kierukkakuljettimet 1,25 Limilamellikuljettimet 1,25 Kumihihnakuljettimet (irtotavaran) 1,25 Kauhakuljettimet 1,25 Pyörivät kuljettimet 1,25 Teräslevyluljettimet 1,25 Kierukkakuljettimet 1,25 Teräshihnakuljettimet 1,25 Kuljetinkoneistot 1,75 Kumihihnakuljettimet (kappaletavaran) 1,75 Kaltevat hissit 1,75 Tärykelkat 2,00 Generaattorit Taajuusmuuttajakäytöt 1,75 Generaattorit 1,75 Kumi- ja muoviteollisuus Kumikalanterit ja -valssaimet 1,75 Sekoittimet 1,75 Suulakepuristuskoneet 1,75 Massansekoittimet 1,75 Nostimet ja nosturit Vipunosturikäytöt 1,00 Kääntö- ja liukukäytöt 1,25 Ajokäytöt 1,75 Nostinkäytöt 1,75 Puuntyöstökoneet Höyläkoneet 1,25 Kuorimakoneet 1,75 Raamisahat 1,75 Kompressorit Keskipakokompressorit 1,00 Kiertomäntäkompressorit 1,25 Metalliteollisuus Käyttökerroin S B Levynkallistimet 1,25 Vaijerinvetolaitteet 1,25 Kelaimet 1,25 Ketjukäytöt 1,25 Levyn suoristusvalssaimet 1,25 Kelausrummut 1,50 Vaijerinvetolaitteet 1,75 Rullapöydät (kevyet) 1,75 Levynleikkaimet 1,75 Harkontyöntimet 1,75 Esi- ja aihiovalssaus 1,75 Hilseenpesurit 1,75 Kylmävalssaimet 1,75 Harkkosakset 1,75 Putkiston haaroitusleikkaimet 1,75 Jatkuvavalukoneet 1,75 Siirtolaitteet 1,75 Käyttökerroin S B Metalliteollisuus Rullapöydät (raskaat) 2,00 Sekoittimet Vakiotiheyksiset aineet 1,50 Muuttuvatiheyksiset aineet 1,75 Myllyt Keskipakomyllyt 1,75 Hollanterit 1,75 Palamalmimyllyt 1,75 Vasara- ja kuulamyllyt 2,00 Elintarviketeollisuus Sokeriruokoleikkurit 1,25 Sokerijuurikasleikkurit 1,25 Sekerijuurikkaiden pesulaitteet 1,25 Taikinansekoituskoneet 1,75 Sokeriruo on murskaimet 1,75 Sokeriruokomyllyt 1,75 Öljynjalostusteollisuus Parafiinin sodatuspuristimet 1,50 Pyörivät uunit 1,75 Paperikoneet Huopautusvalssit 1,75 Kalanterit 1,75 Märkäpuristimet 1,75 Pumput Pyörivät pumput (juoksevat nesteet) 1,00 Pyörivät pumput (viskoosit nesteet) 1,25 Hammaspyörä- ja siipipumput 1,25 Ruuvipumput 1,50 Mäntä- ja uppomäntäpumput sekä painepumput 2,00 Sekoittimet Juoksevat nesteet 1,00 Viskoosit nesteet 1,25 Vakiotiheyksiset nesteet 1,25 Muuttuvatiheyksiset nesteet 1,50 Nesteet, joissa mukana kiintoainesta 1,75 Seulat Rumpuseulat 1,50 Tekstiiliteollisuus Kelauskoneet 1,25 Paino- ja värjäyskoneet 1,25 Parkitussäiliöt 1,25 Silppurit 1,50 Tuulettimet ja puhaltimet Keskipakotuulettimet 1,75 Teollisuustuulettimet 1,75 Pyörivät puhaltimet 1,75 Puhaltimet (aksiaali- ja radiaali-) 1,75 Jäähdytystornituulettimet 1,75 Epäsuoraa vetoa tuottavat tuulettimet 1,75 Vedenpuhdistamot Kaapimet 1,00 Ruuvipumput 1,25 Keskittimet 1,25 Sekoittimet 1,25 Ilmastimet 1,75 Työstökoneet Sakset 1,25 Viimeistelyvalssaimet 1,50 Taivutuskoneet 1,50 Meistokoneet 1,75 Levyn suoristusvalssaimet 1,75 Konevasarat 1,75 Puristimet (prässit) 1,75 Takomapuristimet 1,75 -NORM 63

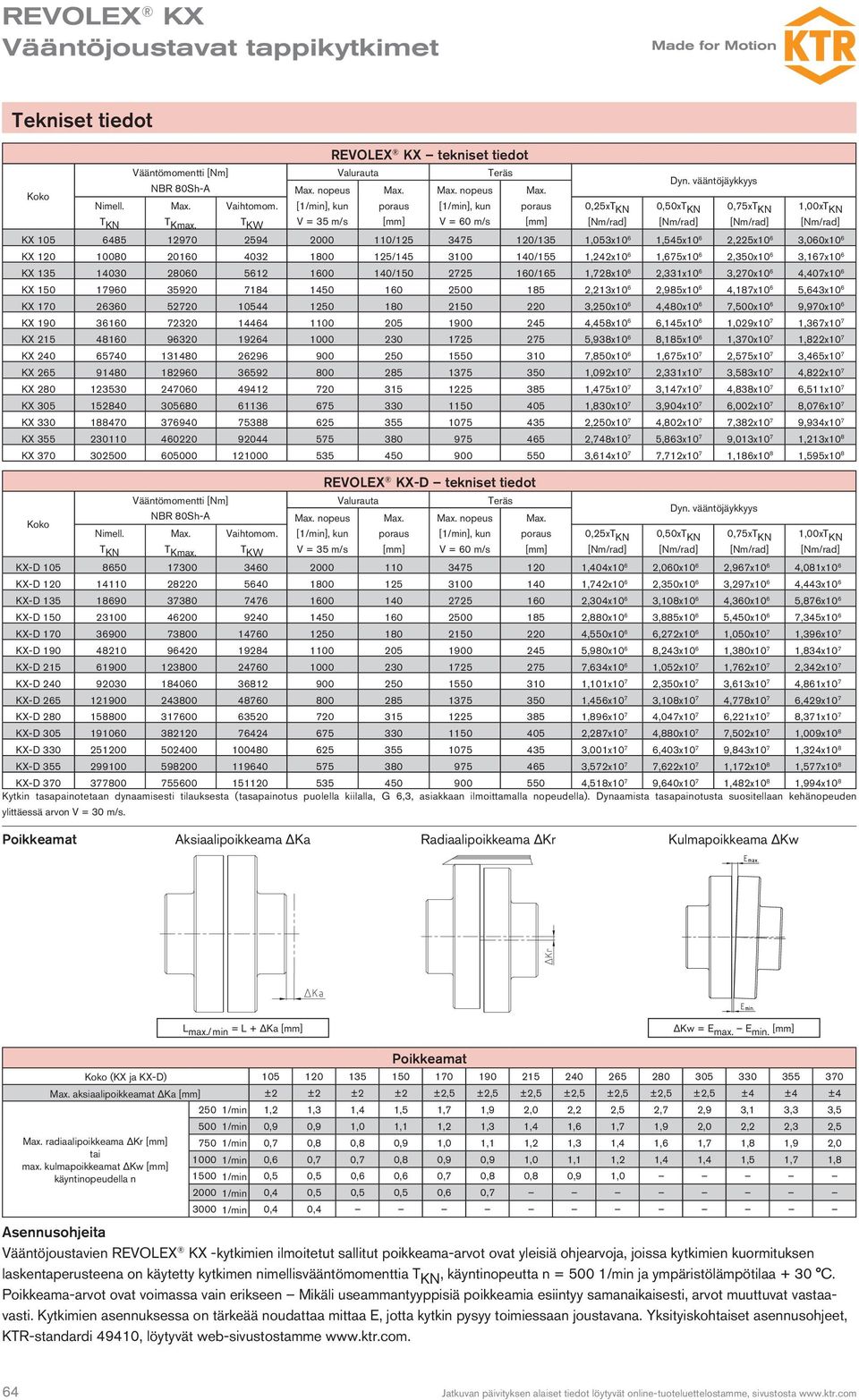

14 Vääntöjoustavat tappikytkimet Tekniset tiedot tekniset tiedot Vääntömomentti [Nm] Valurauta Teräs NBR 80Sh-A Max. nopeus Max. Max. nopeus Max. Dyn. vääntöjäykkyys Nimell. Max. Vaihtomom. [1/min], kun poraus [1/min], kun poraus 0,25xT KN 0,50xT KN 0,75xT KN 1,00xT KN T KN T Kmax. T KW V = 35 m/s [mm] V = 60 m/s [mm] [Nm/rad] [Nm/rad] [Nm/rad] [Nm/rad] KX / /135 1,053x10 6 1,545x10 6 2,225x10 6 3,060x10 6 KX / /155 1,242x10 6 1,675x10 6 2,350x10 6 3,167x10 6 KX / /165 1,728x10 6 2,331x10 6 3,270x10 6 4,407x10 6 KX ,213x10 6 2,985x10 6 4,187x10 6 5,643x10 6 KX ,250x10 6 4,480x10 6 7,500x10 6 9,970x10 6 KX ,458x10 6 6,145x10 6 1,029x10 7 1,367x10 7 KX ,938x10 6 8,185x10 6 1,370x10 7 1,822x10 7 KX ,850x10 6 1,675x10 7 2,575x10 7 3,465x10 7 KX ,092x10 7 2,331x10 7 3,583x10 7 4,822x10 7 KX ,475x10 7 3,147x10 7 4,838x10 7 6,511x10 7 KX ,830x10 7 3,904x10 7 6,002x10 7 8,076x10 7 KX ,250x10 7 4,802x10 7 7,382x10 7 9,934x10 7 KX ,748x10 7 5,863x10 7 9,013x10 7 1,213x10 8 KX ,614x10 7 7,712x10 7 1,186x10 8 1,595x10 8 -D tekniset tiedot Vääntömomentti [Nm] Valurauta Teräs NBR 80Sh-A Max. nopeus Max. Max. nopeus Max. Dyn. vääntöjäykkyys Nimell. Max. Vaihtomom. [1/min], kun poraus [1/min], kun poraus 0,25xT KN 0,50xT KN 0,75xT KN 1,00xT KN T KN T Kmax. T KW V = 35 m/s [mm] V = 60 m/s [mm] [Nm/rad] [Nm/rad] [Nm/rad] [Nm/rad] KX-D ,404x10 6 2,060x10 6 2,967x10 6 4,081x10 6 KX-D ,742x10 6 2,350x10 6 3,297x10 6 4,443x10 6 KX-D ,304x10 6 3,108x10 6 4,360x10 6 5,876x10 6 KX-D ,880x10 6 3,885x10 6 5,450x10 6 7,345x10 6 KX-D ,550x10 6 6,272x10 6 1,050x10 7 1,396x10 7 KX-D ,980x10 6 8,243x10 6 1,380x10 7 1,834x10 7 KX-D ,634x10 6 1,052x10 7 1,762x10 7 2,342x10 7 KX-D ,101x10 7 2,350x10 7 3,613x10 7 4,861x10 7 KX-D ,456x10 7 3,108x10 7 4,778x10 7 6,429x10 7 KX-D ,896x10 7 4,047x10 7 6,221x10 7 8,371x10 7 KX-D ,287x10 7 4,880x10 7 7,502x10 7 1,009x10 8 KX-D ,001x10 7 6,403x10 7 9,843x10 7 1,324x10 8 KX-D ,572x10 7 7,622x10 7 1,172x10 8 1,577x10 8 KX-D ,518x10 7 9,640x10 7 1,482x10 8 1,994x10 8 Kytkin tasapainotetaan dynaamisesti tilauksesta (tasapainotus puolella kiilalla, G 6,3, asiakkaan ilmoittamalla nopeudella). Dynaamista tasapainotusta suositellaan kehänopeuden ylittäessä arvon V = 30 m/s. Poikkeamat Aksiaalipoikkeama Ka Radiaalipoikkeama Kr Kulmapoikkeama Kw L max./min = L + Ka [mm] Kw = E max. E min. [mm] (KX ja KX-D) Max. aksiaalipoikkeamat Ka [mm] Max. radiaalipoikkeama Kr [mm] tai max. kulmapoikkeamat Kw [mm] käyntinopeudella n Poikkeamat ±2 ±2 ±2 ±2 ±2,5 ±2,5 ±2,5 ±2,5 ±2,5 ±2,5 ±2,5 ±4 ±4 ± /min 1,2 1,3 1,4 1,5 1,7 1,9 2,0 2,2 2,5 2,7 2,9 3,1 3,3 3, /min 0,9 0,9 1,0 1,1 1,2 1,3 1,4 1,6 1,7 1,9 2,0 2,2 2,3 2, /min 0,7 0,8 0,8 0,9 1,0 1,1 1,2 1,3 1,4 1,6 1,7 1,8 1,9 2, /min 0,6 0,7 0,7 0,8 0,9 0,9 1,0 1,1 1,2 1,4 1,4 1,5 1,7 1, /min 0,5 0,5 0,6 0,6 0,7 0,8 0,8 0,9 1, /min 0,4 0,5 0,5 0,5 0,6 0, /min 0,4 0,4 Asennusohjeita Vääntöjoustavien -kytkimien ilmoitetut sallitut poikkeama-arvot ovat yleisiä ohjearvoja, joissa kytkimien kuormituksen laskentaperusteena on käytetty kytkimen nimellisvääntömomenttia T KN, käyntinopeutta n = 500 1/min ja ympäristölämpötilaa + 30 C. Poikkeama-arvot ovat voimassa vain erikseen Mikäli useammantyyppisiä poikkeamia esiintyy samanaikaisesti, arvot muuttuvat vastaavasti. Kytkimien asennuksessa on tärkeää noudattaa mittaa E, jotta kytkin pysyy toimiessaan joustavana. Yksityiskohtaiset asennusohjeet, KTR-standardi 49410, löytyvät web-sivustostamme 64

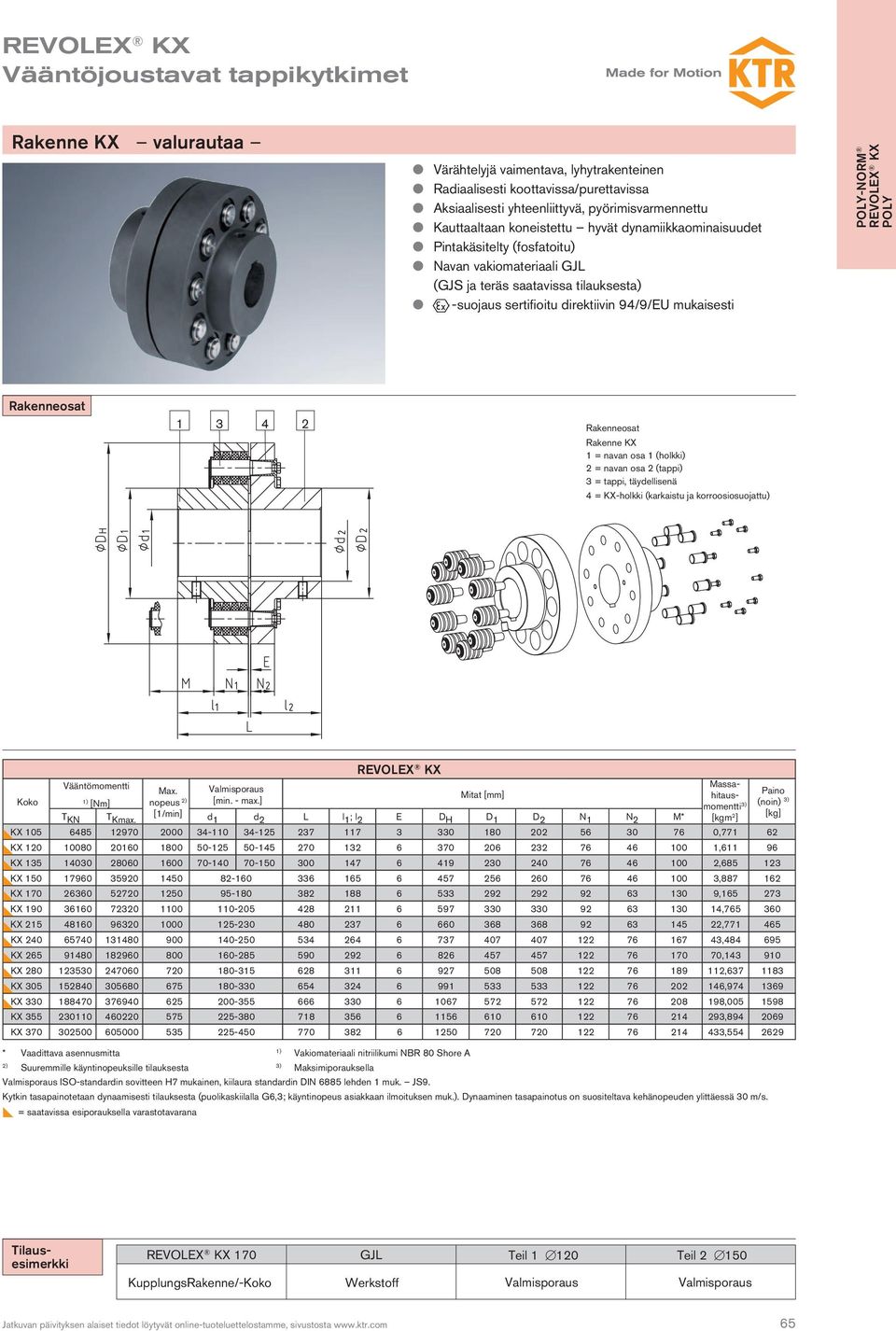

15 Vääntöjoustavat tappikytkimet Rakenne KX valurautaa l Värähtelyjä vaimentava, lyhytrakenteinen l Radiaalisesti koottavissa/purettavissa l Aksiaalisesti yhteenliittyvä, pyörimisvarmennettu l Kauttaaltaan koneistettu hyvät dynamiikkaominaisuudet l Pintakäsitelty (fosfatoitu) l Navan vakiomateriaali GJL (GJS ja teräs saatavissa tilauksesta) l -suojaus sertifioitu direktiivin 94/9/EU mukaisesti -NORM Rakenne KX 1 = navan osa 1 (holkki) 2 = navan osa 2 (tappi) 3 = tappi, täydellisenä 4 = KX-holkki (karkaistu ja korroosiosuojattu) Vääntömomentti Massa- Max. Valmisporaus Mitat [mm] hitaus- Paino 1) [Nm] nopeus 2) [min. - max.] momentti 3) (noin) 3) T KN T [1/min] Kmax. d 1 d 2 L l 1 ; l 2 E D H D 1 D 2 N 1 N 2 M* [kgm 2 ] [kg] KX , KX , KX , KX , KX , KX , KX , KX , KX , KX , KX , KX , KX , KX , * Vaadittava asennusmitta 1) Vakiomateriaali nitriilikumi NBR 80 Shore A 2) Suuremmille käyntinopeuksille tilauksesta 3) Maksimiporauksella Valmisporaus ISO-standardin sovitteen H7 mukainen, kiilaura standardin DIN 6885 lehden 1 muk. JS9. Kytkin tasapainotetaan dynaamisesti tilauksesta (puolikaskiilalla G6,3; käyntinopeus asiakkaan ilmoituksen muk.). Dynaaminen tasapainotus on suositeltava kehänopeuden ylittäessä 30 m/s. = saatavissa esiporauksella varastotavarana Tilausesimerkki 170 GJL Teil 1 [120 Teil 2 [150 KupplungsRakenne/- Werkstoff Valmisporaus Valmisporaus 65

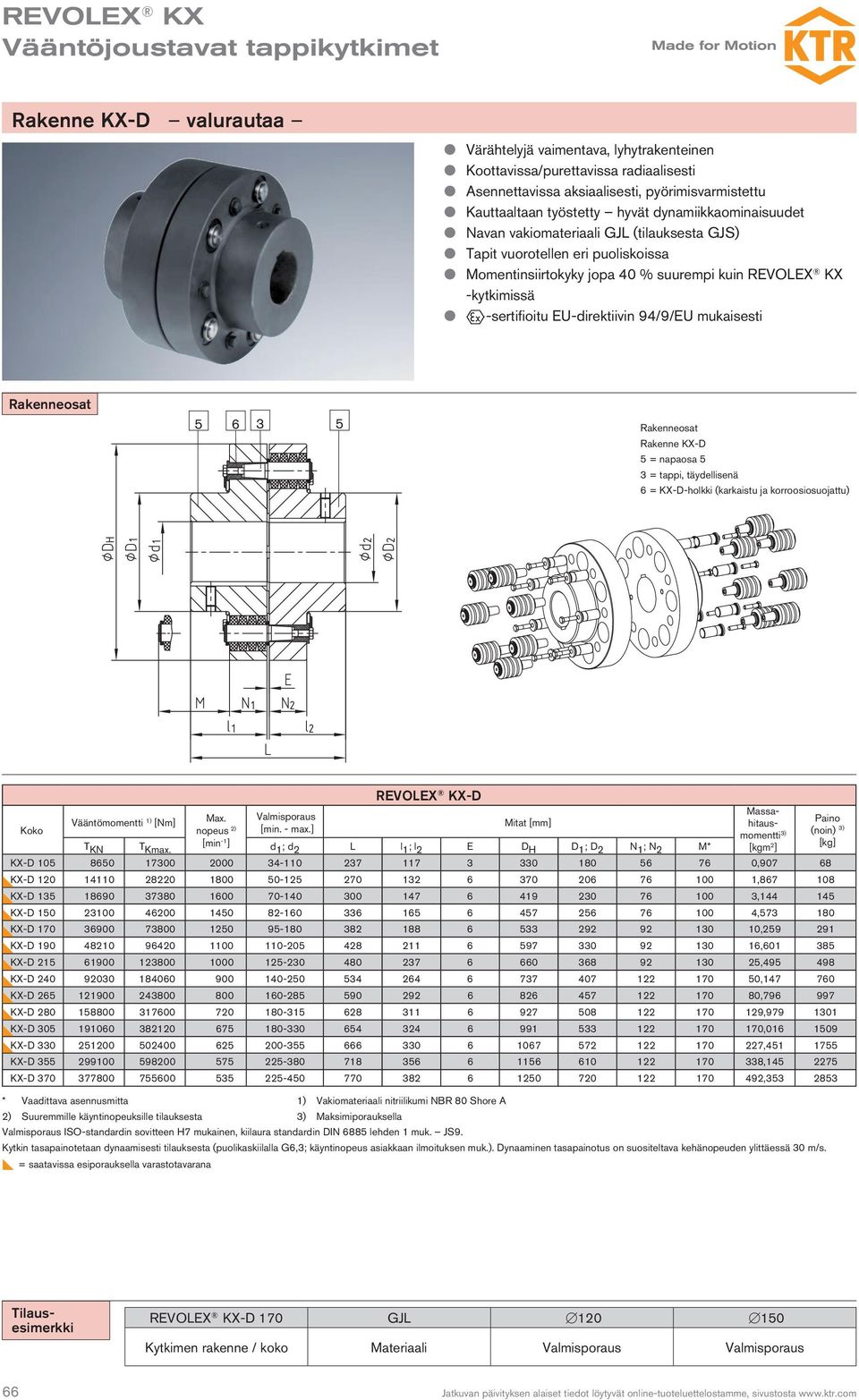

16 Vääntöjoustavat tappikytkimet Rakenne KX-D valurautaa l Värähtelyjä vaimentava, lyhytrakenteinen l Koottavissa/purettavissa radiaalisesti l Asennettavissa aksiaalisesti, pyörimisvarmistettu l Kauttaaltaan työstetty hyvät dynamiikkaominaisuudet l Navan vakiomateriaali GJL (tilauksesta GJS) l Tapit vuorotellen eri puoliskoissa l Momentinsiirtokyky jopa 40 % suurempi kuin -kytkimissä l -sertifioitu EU-direktiivin 94/9/EU mukaisesti Rakenne KX-D 5 = napaosa 5 3 = tappi, täydellisenä 6 = KX-D-holkki (karkaistu ja korroosiosuojattu) -D Massahitaus- Vääntömomentti 1) [Nm] Max. Valmisporaus Mitat [mm] Paino nopeus 2) [min. - max.] momentti 3) (noin) 3) T KN T [min -1 ] Kmax. d 1 ; d 2 L l 1 ; l 2 E D H D 1 ; D 2 N 1 ; N 2 M* [kgm 2 ] [kg] KX-D , KX-D , KX-D , KX-D , KX-D , KX-D , KX-D , KX-D , KX-D , KX-D , KX-D , KX-D , KX-D , KX-D , * Vaadittava asennusmitta 1) Vakiomateriaali nitriilikumi NBR 80 Shore A 2) Suuremmille käyntinopeuksille tilauksesta 3) Maksimiporauksella Valmisporaus ISO-standardin sovitteen H7 mukainen, kiilaura standardin DIN 6885 lehden 1 muk. JS9. Kytkin tasapainotetaan dynaamisesti tilauksesta (puolikaskiilalla G6,3; käyntinopeus asiakkaan ilmoituksen muk.). Dynaaminen tasapainotus on suositeltava kehänopeuden ylittäessä 30 m/s. = saatavissa esiporauksella varastotavarana Tilausesimerkki -D 170 GJL [120 [150 Kytkimen rakenne / koko Materiaali Valmisporaus Valmisporaus 66

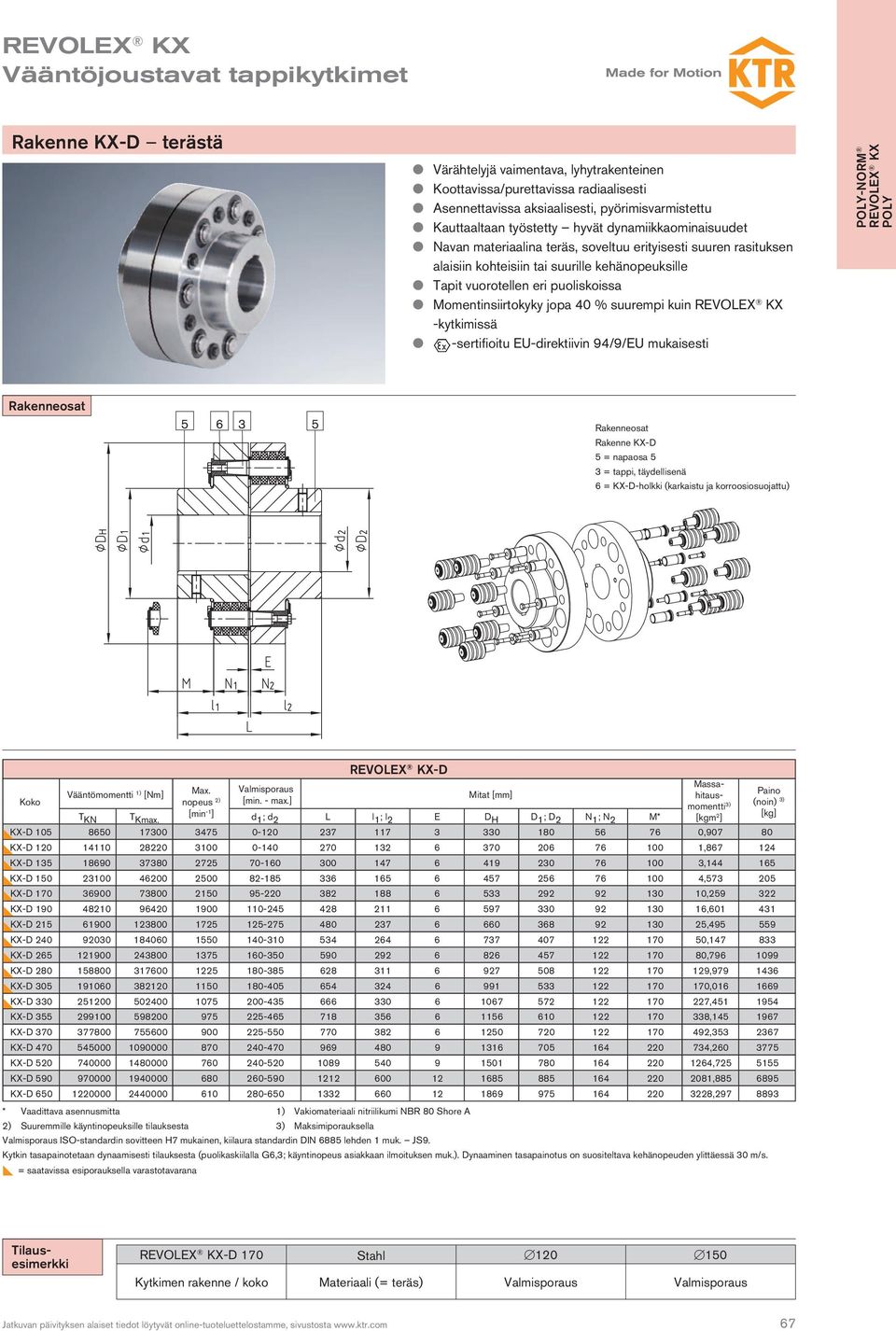

17 Vääntöjoustavat tappikytkimet Rakenne KX-D terästä l Värähtelyjä vaimentava, lyhytrakenteinen l Koottavissa/purettavissa radiaalisesti l Asennettavissa aksiaalisesti, pyörimisvarmistettu l Kauttaaltaan työstetty hyvät dynamiikkaominaisuudet l Navan materiaalina teräs, soveltuu erityisesti suuren rasituksen alaisiin kohteisiin tai suurille kehänopeuksille l Tapit vuorotellen eri puoliskoissa l Momentinsiirtokyky jopa 40 % suurempi kuin -kytkimissä l -sertifioitu EU-direktiivin 94/9/EU mukaisesti -NORM Rakenne KX-D 5 = napaosa 5 3 = tappi, täydellisenä 6 = KX-D-holkki (karkaistu ja korroosiosuojattu) -D Massa- Vääntömomentti 1) [Nm] Max. Valmisporaus Mitat [mm] hitausmomentti 3) (noin) 3) Paino nopeus 2) [min. - max.] T KN T [min -1 ] Kmax. d 1 ; d 2 L l 1 ; l 2 E D H D 1 ; D 2 N 1 ; N 2 M* [kgm 2 ] [kg] KX-D , KX-D , KX-D , KX-D , KX-D , KX-D , KX-D , KX-D , KX-D , KX-D , KX-D , KX-D , KX-D , KX-D , KX-D , KX-D , KX-D , KX-D , * Vaadittava asennusmitta 1) Vakiomateriaali nitriilikumi NBR 80 Shore A 2) Suuremmille käyntinopeuksille tilauksesta 3) Maksimiporauksella Valmisporaus ISO-standardin sovitteen H7 mukainen, kiilaura standardin DIN 6885 lehden 1 muk. JS9. Kytkin tasapainotetaan dynaamisesti tilauksesta (puolikaskiilalla G6,3; käyntinopeus asiakkaan ilmoituksen muk.). Dynaaminen tasapainotus on suositeltava kehänopeuden ylittäessä 30 m/s. = saatavissa esiporauksella varastotavarana Tilausesimerkki -D 170 Stahl [120 [150 Kytkimen rakenne / koko Materiaali (= teräs) Valmisporaus Valmisporaus 67

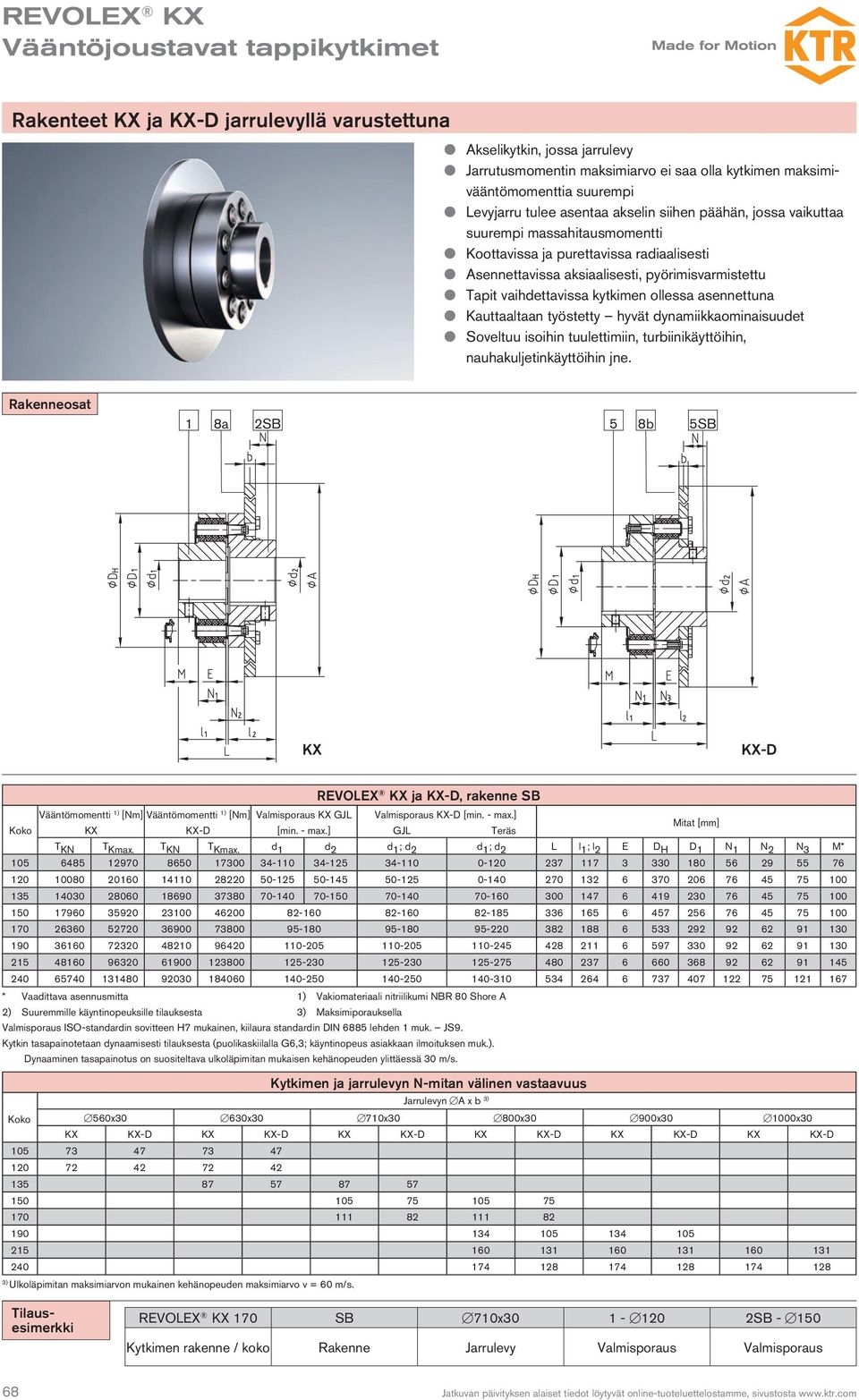

18 Vääntöjoustavat tappikytkimet Rakenteet KX ja KX-D jarrulevyllä varustettuna l Akselikytkin, jossa jarrulevy l Jarrutusmomentin maksimiarvo ei saa olla kytkimen maksimivääntömomenttia suurempi l Levyjarru tulee asentaa akselin siihen päähän, jossa vaikuttaa suurempi massahitausmomentti l Koottavissa ja purettavissa radiaalisesti l Asennettavissa aksiaalisesti, pyörimisvarmistettu l Tapit vaihdettavissa kytkimen ollessa asennettuna l Kauttaaltaan työstetty hyvät dynamiikkaominaisuudet l Soveltuu isoihin tuulettimiin, turbiinikäyttöihin, nauhakuljetinkäyttöihin jne. 1 8a 2SB 5 8b 5SB KX KX-D ja KX-D, rakenne SB Vääntömomentti 1) [Nm] Vääntömomentti 1) [Nm] Valmisporaus KX GJL Valmisporaus KX-D [min. - max.] KX KX-D [min. - max.] GJL Teräs Mitat [mm] T KN T Kmax. T KN T Kmax. d 1 d 2 d 1 ; d 2 d 1 ; d 2 L l 1 ; l 2 E D H D 1 N 1 N 2 N 3 M* * Vaadittava asennusmitta 1) Vakiomateriaali nitriilikumi NBR 80 Shore A 2) Suuremmille käyntinopeuksille tilauksesta 3) Maksimiporauksella Valmisporaus ISO-standardin sovitteen H7 mukainen, kiilaura standardin DIN 6885 lehden 1 muk. JS9. Kytkin tasapainotetaan dynaamisesti tilauksesta (puolikaskiilalla G6,3; käyntinopeus asiakkaan ilmoituksen muk.). Dynaaminen tasapainotus on suositeltava ulkoläpimitan mukaisen kehänopeuden ylittäessä 30 m/s. Kytkimen ja jarrulevyn N-mitan välinen vastaavuus Jarrulevyn [A x b 3) [560x30 [630x30 [710x30 [800x30 [900x30 [1000x30 KX KX-D KX KX-D KX KX-D KX KX-D KX KX-D KX KX-D ) Ulkoläpimitan maksimiarvon mukainen kehänopeuden maksimiarvo v = 60 m/s. Tilausesimerkki 170 SB [710x [120 2SB - [150 Kytkimen rakenne / koko Rakenne Jarrulevy Valmisporaus Valmisporaus 68

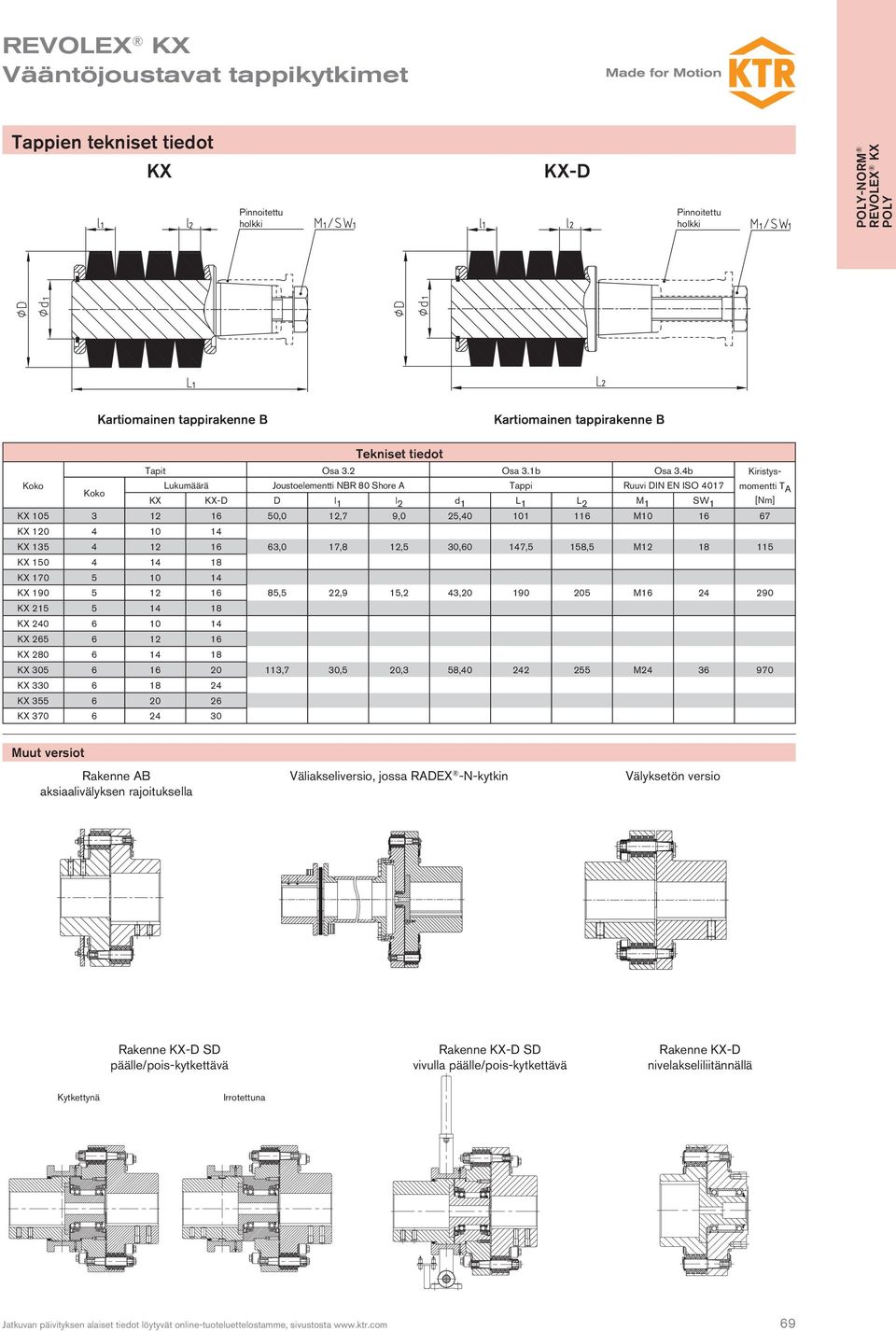

19 Vääntöjoustavat tappikytkimet Tappien tekniset tiedot KX Pinnoitettu holkki KX-D Pinnoitettu holkki -NORM Kartiomainen tappirakenne B Kartiomainen tappirakenne B Tapit Osa 3.2 Osa 3.1b Osa 3.4b Kiristys- Lukumäärä Joustoelementti NBR 80 Shore A Tappi Ruuvi DIN EN ISO 4017 momentti T A KX KX-D D l 1 l 2 d 1 L 1 L 2 M 1 SW 1 [Nm] KX ,0 12,7 9,0 25, M KX KX KX KX KX KX KX KX KX KX KX KX KX Tekniset tiedot 63,0 17,8 12,5 30,60 147,5 158,5 M ,5 22,9 15,2 43, M ,7 30,5 20,3 58, M Muut versiot Rakenne AB aksiaalivälyksen rajoituksella Väliakseliversio, jossa RADEX -N-kytkin Välyksetön versio Rakenne KX-D SD päälle/pois-kytkettävä Rakenne KX-D SD vivulla päälle/pois-kytkettävä Rakenne KX-D nivelakseliliitännällä Kytkettynä Irrotettuna 69

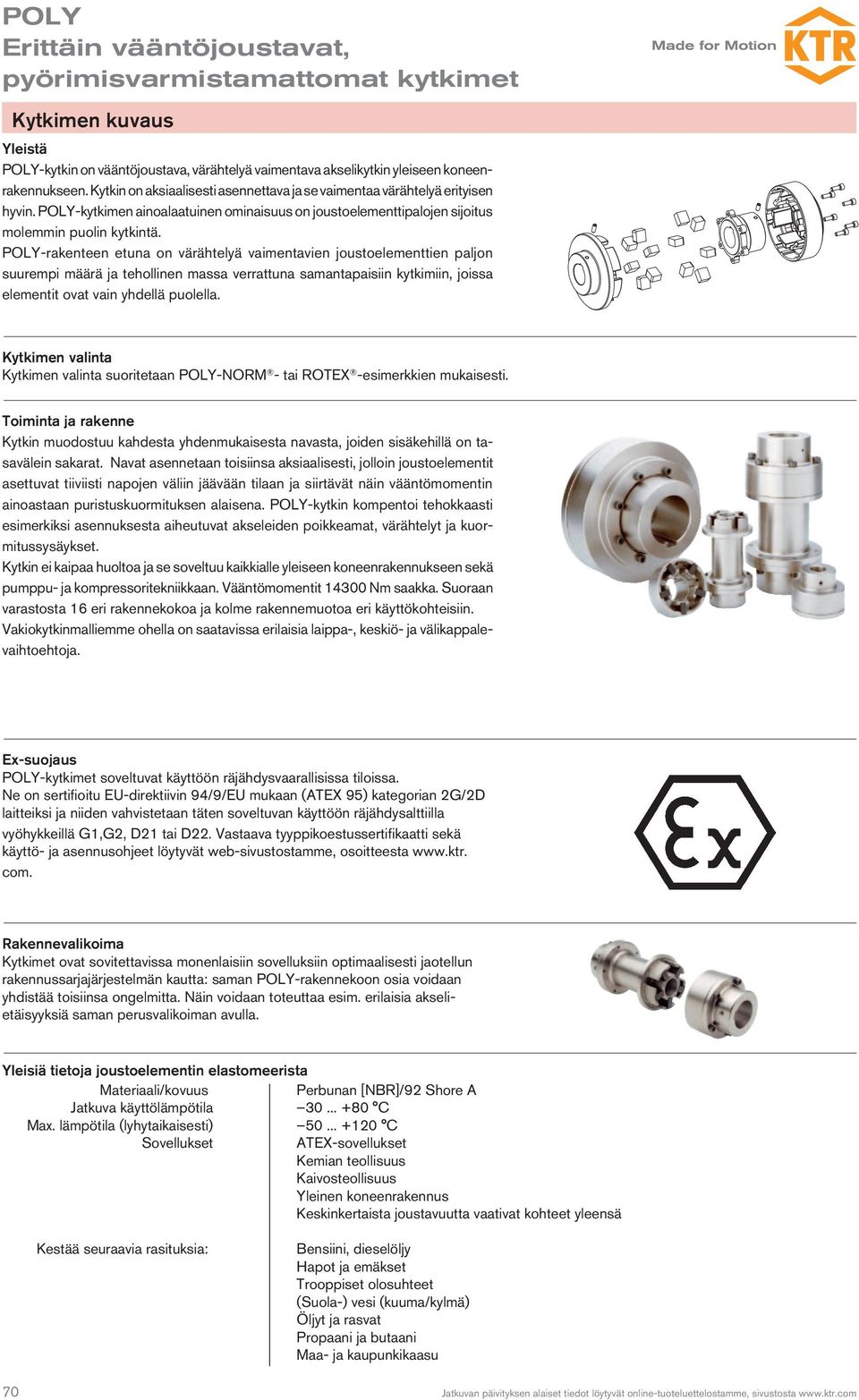

20 Erittäin vääntöjoustavat, pyörimisvarmistamattomat kytkimet Kytkimen kuvaus Yleistä -kytkin on vääntöjoustava, värähtelyä vaimentava akselikytkin yleiseen koneenrakennukseen. Kytkin on aksiaalisesti asennettava ja se vaimentaa värähtelyä erityisen hyvin. -kytkimen ainoalaatuinen ominaisuus on joustoelementtipalojen sijoitus molemmin puolin kytkintä. -rakenteen etuna on värähtelyä vaimentavien joustoelementtien paljon suurempi määrä ja tehollinen massa verrattuna samantapaisiin kytkimiin, joissa elementit ovat vain yhdellä puolella. Kytkimen valinta Kytkimen valinta suoritetaan -NORM - tai ROTEX -esimerkkien mukaisesti. Toiminta ja rakenne Kytkin muodostuu kahdesta yhdenmukaisesta navasta, joiden sisäkehillä on tasavälein sakarat. Navat asennetaan toisiinsa aksiaalisesti, jolloin joustoelementit asettuvat tiiviisti napojen väliin jäävään tilaan ja siirtävät näin vääntömomentin ainoastaan puristuskuormituksen alaisena. -kytkin kompentoi tehokkaasti esimerkiksi asennuksesta aiheutuvat akseleiden poikkeamat, värähtelyt ja kuormitussysäykset. Kytkin ei kaipaa huoltoa ja se soveltuu kaikkialle yleiseen koneenrakennukseen sekä pumppu- ja kompressoritekniikkaan. Vääntömomentit Nm saakka. Suoraan varastosta 16 eri rakennekokoa ja kolme rakennemuotoa eri käyttökohteisiin. Vakiokytkinmalliemme ohella on saatavissa erilaisia laippa-, keskiö- ja välikappalevaihtoehtoja. Ex-suojaus -kytkimet soveltuvat käyttöön räjähdysvaarallisissa tiloissa. Ne on sertifioitu EU-direktiivin 94/9/EU mukaan (ATEX 95) kategorian 2G/2D laitteiksi ja niiden vahvistetaan täten soveltuvan käyttöön räjähdysalttiilla vyöhykkeillä G1,G2, D21 tai D22. Vastaava tyyppikoestussertifikaatti sekä käyttö- ja asennusohjeet löytyvät web-sivustostamme, osoitteesta com. Rakennevalikoima Kytkimet ovat sovitettavissa monenlaisiin sovelluksiin optimaalisesti jaotellun rakennussarjajärjestelmän kautta: saman -rakennekoon osia voidaan yhdistää toisiinsa ongelmitta. Näin voidaan toteuttaa esim. erilaisia akselietäisyyksiä saman perusvalikoiman avulla. Yleisiä tietoja joustoelementin elastomeerista Materiaali/kovuus Perbunan [NBR]/92 Shore A Jatkuva käyttölämpötila C Max. lämpötila (lyhytaikaisesti) C Sovellukset ATEX-sovellukset Kemian teollisuus Kaivosteollisuus Yleinen koneenrakennus Keskinkertaista joustavuutta vaativat kohteet yleensä Kestää seuraavia rasituksia: Bensiini, dieselöljy Hapot ja emäkset Trooppiset olosuhteet (Suola-) vesi (kuuma/kylmä) Öljyt ja rasvat Propaani ja butaani Maa- ja kaupunkikaasu 70
21 Erittäin vääntöjoustavat, pyörimisvarmistamattomat kytkimet -kytkimet IEC-standardimoottoreihin -NORM 56 9 x x x x 40 0,09 0,32 0,06 0,43 0,037 0,43 0,12 0,41 0,09 0,64 0,045 0,52 0,18 0,62 0,12 0,88 0,06 0,7 0,25 0,86 0,18 1,3 0,09 1, ,37 1,3 0,25 1,8 0,18 2 0,09 1,4 0,55 1,9 0,37 2,5 0,25 2,8 0,12 1,8 0,75 2,5 0,55 3,7 0,37 3,9 0,18 2,5 1,1 3,7 0,75 5,1 0,55 5,8 0,25 3,5 90S 1,5 5 1,1 7,5 0,75 8 0,37 5,3 24 x 50 90L 2,2 7,4 1,5 10 1,1 12 0,55 7,9 100L 28 x ,8 9 2, , , , M ,2 22 1, S 38 x 80 5,5 18 7, , M 7, , , M , x , L 18, , M 180L 48 x L 55 x , , S , x x M M 60 x x S x M * S M x * x L x x x x x x x 210 -kytkimet IEC-standardimoottoreihin, kotelointiluokka IP 54/IP 55 3-vaihemoottori Moottorin teho Moottorin teho Moottorin teho Moottorin teho 50 Hz n = /min - n = /min - n = /min - n = 750 1/min - 2-nap. Akselin pää kytkimen 4-nap. kytkimen 6-nap. kytkimen 8-nap. kytkimen Rakenne- dxl [mm] Teho V.-mom. koko Teho V.-mom. koko Teho V.-mom. koko Teho V.-mom. koko koko 2-nap. 4-, 6-,-8-nap. P [kw] T [Nm] P [kw] T [Nm] P [kw] T [Nm] P [kw] T [Nm] * Annetut arvot pätevät ympäristölämpötilan ollessa korkeintaan +30 C. Kytkimen käyttöolosuhteiden edellytetään olevan normaalit. Kytkinten käyttökerroin on vähintään f min = 1,35. Vääntömomentiltaan jaksollisesti vaihtelevaan käyttöön tulevat käyttölaitteet tulee valita standardin DIN 740 (osa 2) mukaan. KTR avustaa tarvittaessa valintaprosessissa. Vääntömomentti T = Siemensin luettelon M /95 mukainen vääntömomentti normaalikäytössä. * dynaaminen tasapainotus vaaditaan
