= Kgm. = Nm. Nivelyksiköitä on saatavana usealla eri akselihalkaisijalla ja usealla eri sovitelaipalla merivaihteen mukaan.

Transkriptio

1 Hollantilaiset Python-Drive nivelyksiköt teholuokkaan hv Nivelyksikköä käytettäessä akselin tarkka linjaus ei ole tarpeen ja kone sekä akselisto voidaan tarvittaessa asentaa eri kulmaan, optimaaliseen asentoon. Painelaakerin kumityynyt vaimentavat potkuriakselista tulevat värinät tehokkaasti. Akselin kiinnitys painelaakeriin tapahtuu kitkakiristysholkilla tai kartiolla mallista riippuen. Nivelyksiköt toimitetaan täydellisinä sis. painelaakeriyksikön, vakionopeusnivelen sekä merivaihteeseen sopivan adapterilaipan. Python- Drive vakionopeusnivel on saatavana tilauksesta myös määrämittaisella nivelakselilla. 726 x moottorin maks. teho (hv) x vaihteen välitys moottorin maks. Kierrosluku (kierr./ min.) 9680 x moottorin maks. teho (kw) x vaihteen välitys moottorin maks. Kierrosluku (kierr./ min.) = Kgm = Nm Oheisten kaavojen avulla voitte laskea veneeseenne sopivan Python- Drive -nivelyksikön. Huom! Ammattikäytössä taulukon vertailuarvona 0,70 x maksimi vääntömomentti. Nivelyksikön valinta ja merkintä Nivelyksiköitä on saatavana usealla eri akselihalkaisijalla ja usealla eri sovitelaipalla merivaihteen mukaan. Nivelyksiköiden tuotekoodi: nivelyksikön malli + adapterilaipan malli + akselin halkaisija Esim1. P30-R nivelyksikkö 4 laipalla Ø25 mm akselille Hurth tai Technodrive vaihteeseen merkitään: P30RH425 Esim2. P110-T nivelyksikkö 5 Yanmarin laipalla Ø35 mm akselille Yanmar vaihteeseen merkitään: P110TY535 P200-Q ja suuremmat nivelyksiköt, kysy lisää myynnistämme. Nivelyksiköiden adapterilaipat Koodi Sopivuus nivelyksiköihin ohjaus (mm) pulttijako (mm) hinta H4 P30-R, P60-B, P60-K, P80-S 63,5 82,5 110,00 Y4 P30-R, P60-B, P60-K, P80-S 50,0 78,0 110,00 V4 P30-R, P60-B, P60-K, P80-S 60,0 80,0 110,00 H5 P30-R, P60-B, P60-K, P80-S 63,5 108,0 110,00 Y5 P30-R, P60-B, P60-K, P80-S 65,0 100,0 110,00 SH5 P110-S, P110-T 63,5 108,0 135,00 SY5 P110-S, P110-T 65,0 100,0 135,00 SIR5 P110-S, P110-T 63,5 98,4 135,00 P30R Max. vääntömom. 30 kgm / 294 Nm PDR Painelaakeri 290,00 Akselihalkaisijat P30145 Nivel L=145 mm 475,00 Maksimi työntövoima 4300 N Adapterilaippa (taulukko) 110,00 esim. 50hv/ 3000 r/min välitys 2,5:1 KSPDR Kumisarja 64,00 42

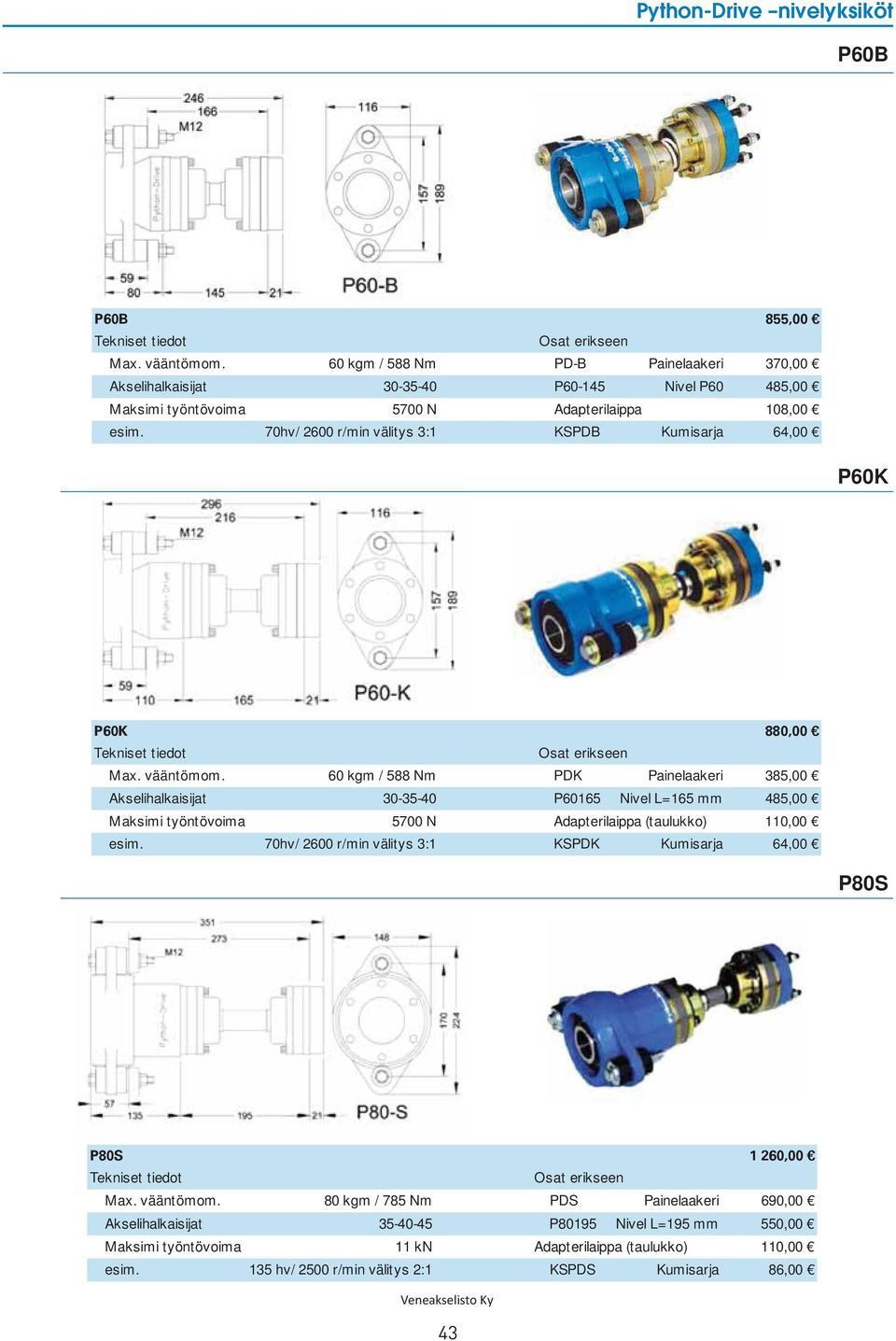

2 P60B Max. vääntömom. 60 kgm / 588 Nm PD-B Painelaakeri 370,00 Akselihalkaisijat P Nivel P60 485,00 Maksimi työntövoima 5700 N Adapterilaippa 108,00 esim. 70hv/ 2600 r/min välitys 3:1 KSPDB Kumisarja 64,00 P60K Max. vääntömom. 60 kgm / 588 Nm PDK Painelaakeri 385,00 Akselihalkaisijat P60165 Nivel L=165 mm 485,00 Maksimi työntövoima 5700 N Adapterilaippa (taulukko) 110,00 esim. 70hv/ 2600 r/min välitys 3:1 KSPDK Kumisarja 64,00 P80S Max. vääntömom. 80 kgm / 785 Nm PDS Painelaakeri 690,00 Akselihalkaisijat P80195 Nivel L=195 mm 550,00 Maksimi työntövoima 11 kn Adapterilaippa (taulukko) 110,00 esim. 135 hv/ 2500 r/min välitys 2:1 KSPDS Kumisarja 86,00 43

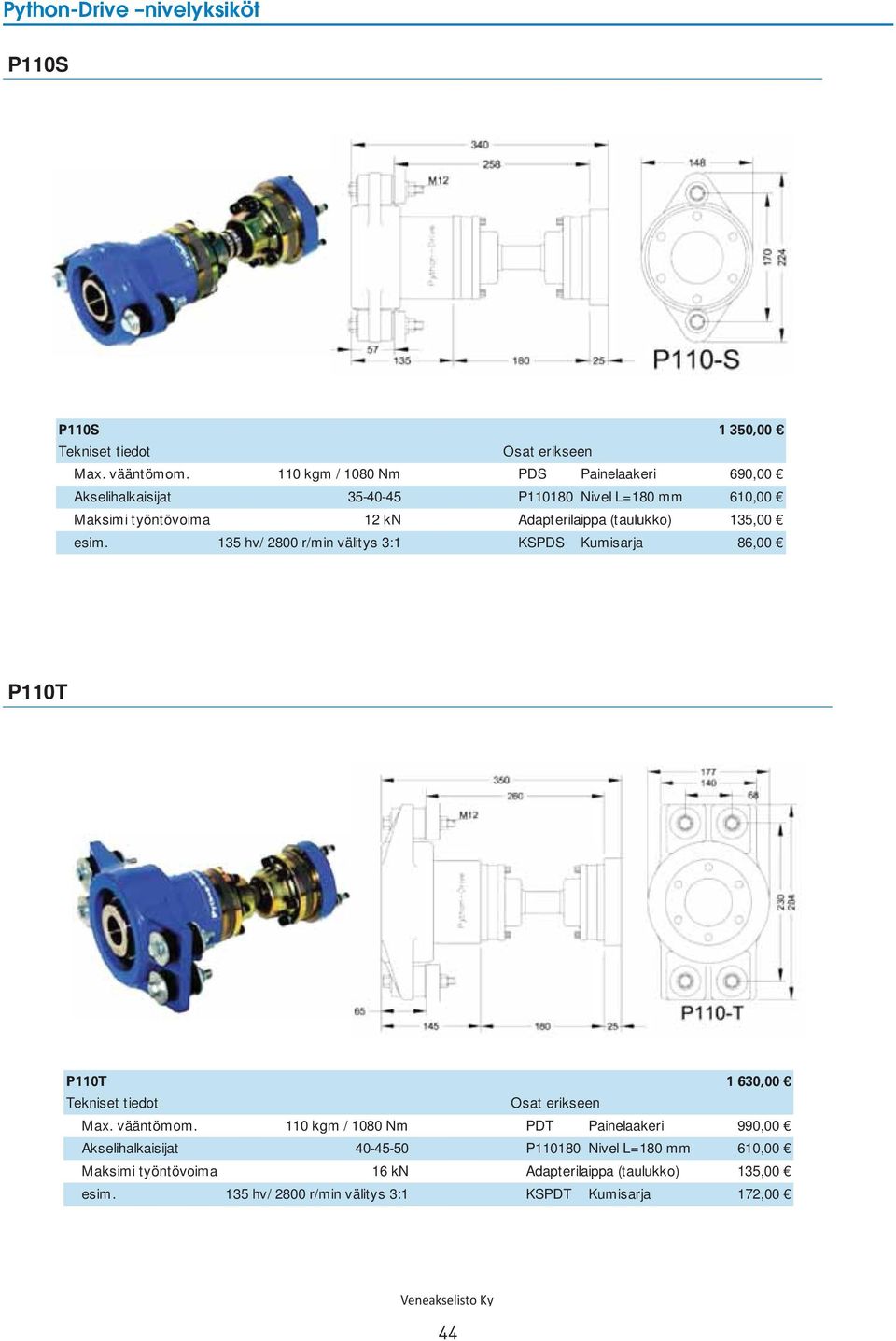

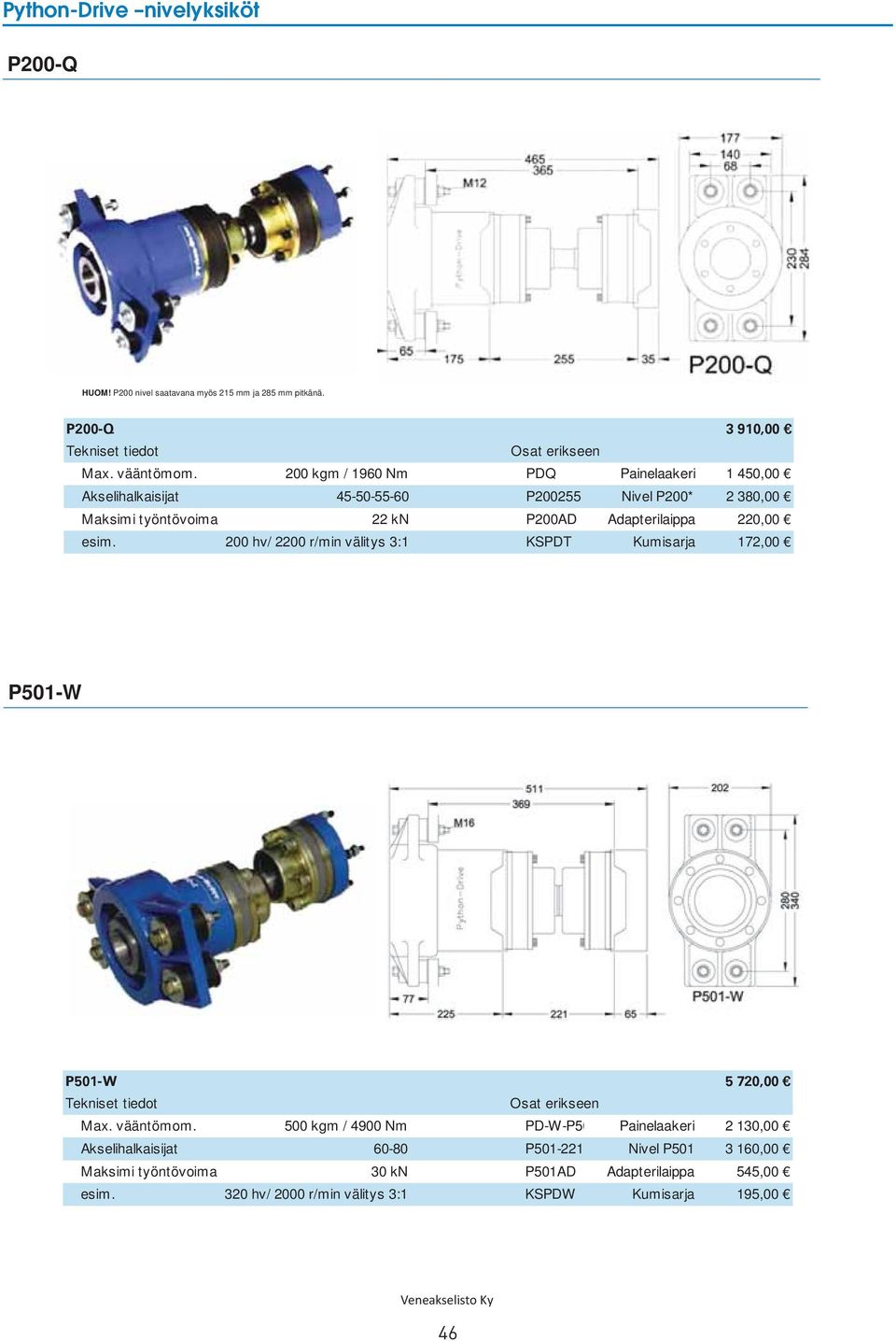

3 P110S Max. vääntömom. 110 kgm / 1080 Nm PDS Painelaakeri 690,00 Akselihalkaisijat P Nivel L=180 mm 610,00 Maksimi työntövoima 12 kn Adapterilaippa (taulukko) 135,00 esim. 135 hv/ 2800 r/min välitys 3:1 KSPDS Kumisarja 86,00 P110T Max. vääntömom. 110 kgm / 1080 Nm PDT Painelaakeri 990,00 Akselihalkaisijat P Nivel L=180 mm 610,00 Maksimi työntövoima 16 kn Adapterilaippa (taulukko) 135,00 esim. 135 hv/ 2800 r/min välitys 3:1 KSPDT Kumisarja 172,00 44

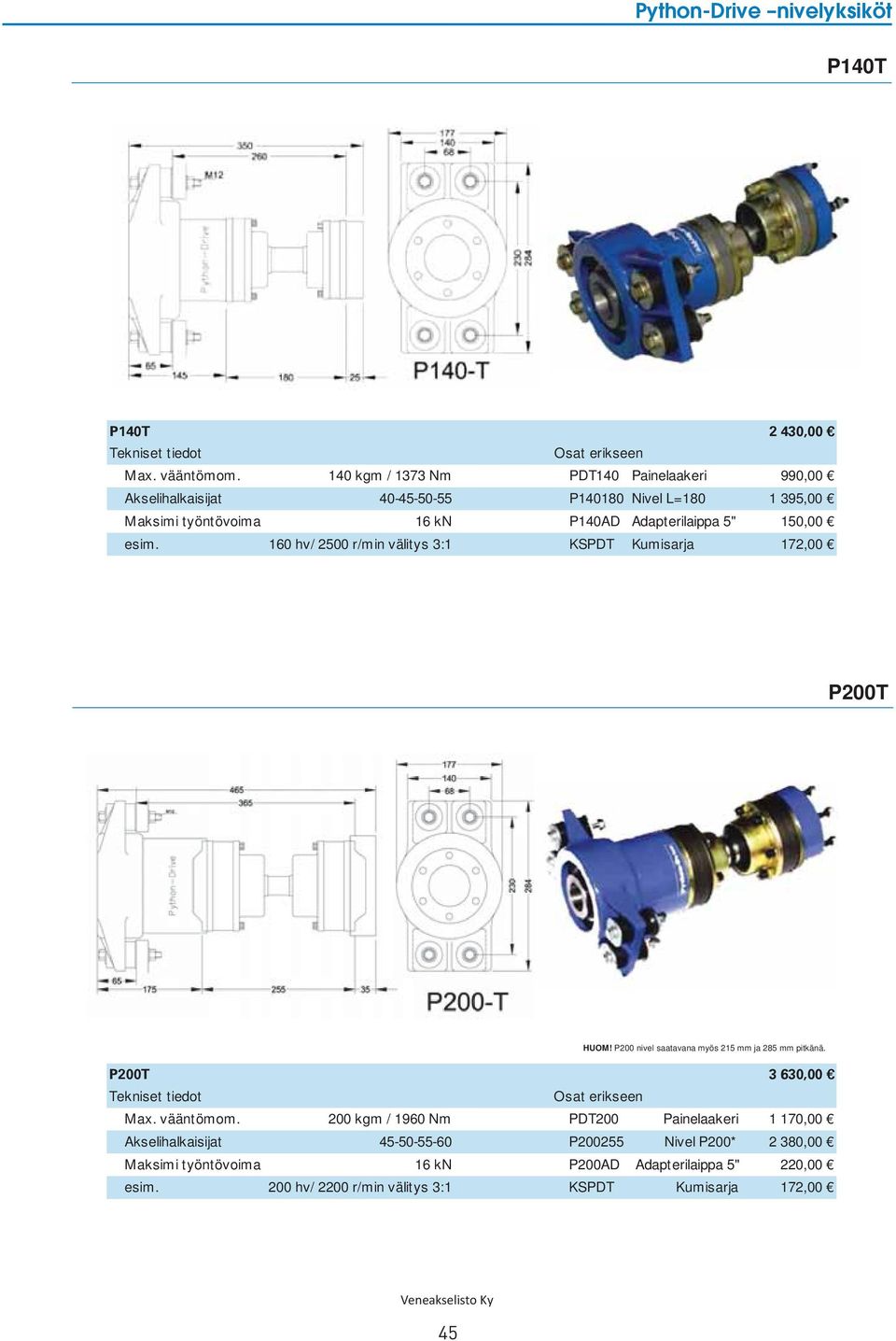

4 P140T Max. vääntömom. 140 kgm / 1373 Nm PDT140 Painelaakeri 990,00 Akselihalkaisijat P Nivel L= ,00 Maksimi työntövoima 16 kn P140AD Adapterilaippa 5" 150,00 esim. 160 hv/ 2500 r/min välitys 3:1 KSPDT Kumisarja 172,00 P200T HUOM! P200 nivel saatavana myös 215 mm ja 285 mm pitkänä. Max. vääntömom. 200 kgm / 1960 Nm PDT200 Painelaakeri 1 170,00 Akselihalkaisijat P Nivel P200* 2 380,00 Maksimi työntövoima 16 kn P200AD Adapterilaippa 5" 220,00 esim. 200 hv/ 2200 r/min välitys 3:1 KSPDT Kumisarja 172,00 45

5 P200-Q HUOM! P200 nivel saatavana myös 215 mm ja 285 mm pitkänä. Max. vääntömom. 200 kgm / 1960 Nm PDQ Painelaakeri 1 450,00 Akselihalkaisijat P Nivel P200* 2 380,00 Maksimi työntövoima 22 kn P200AD Adapterilaippa 220,00 esim. 200 hv/ 2200 r/min välitys 3:1 KSPDT Kumisarja 172,00 P501-W Max. vääntömom. 500 kgm / 4900 Nm PD-W-P50 Painelaakeri 2 130,00 Akselihalkaisijat P Nivel P ,00 Maksimi työntövoima 30 kn P501AD Adapterilaippa 545,00 esim. 320 hv/ 2000 r/min välitys 3:1 KSPDW Kumisarja 195,00 46

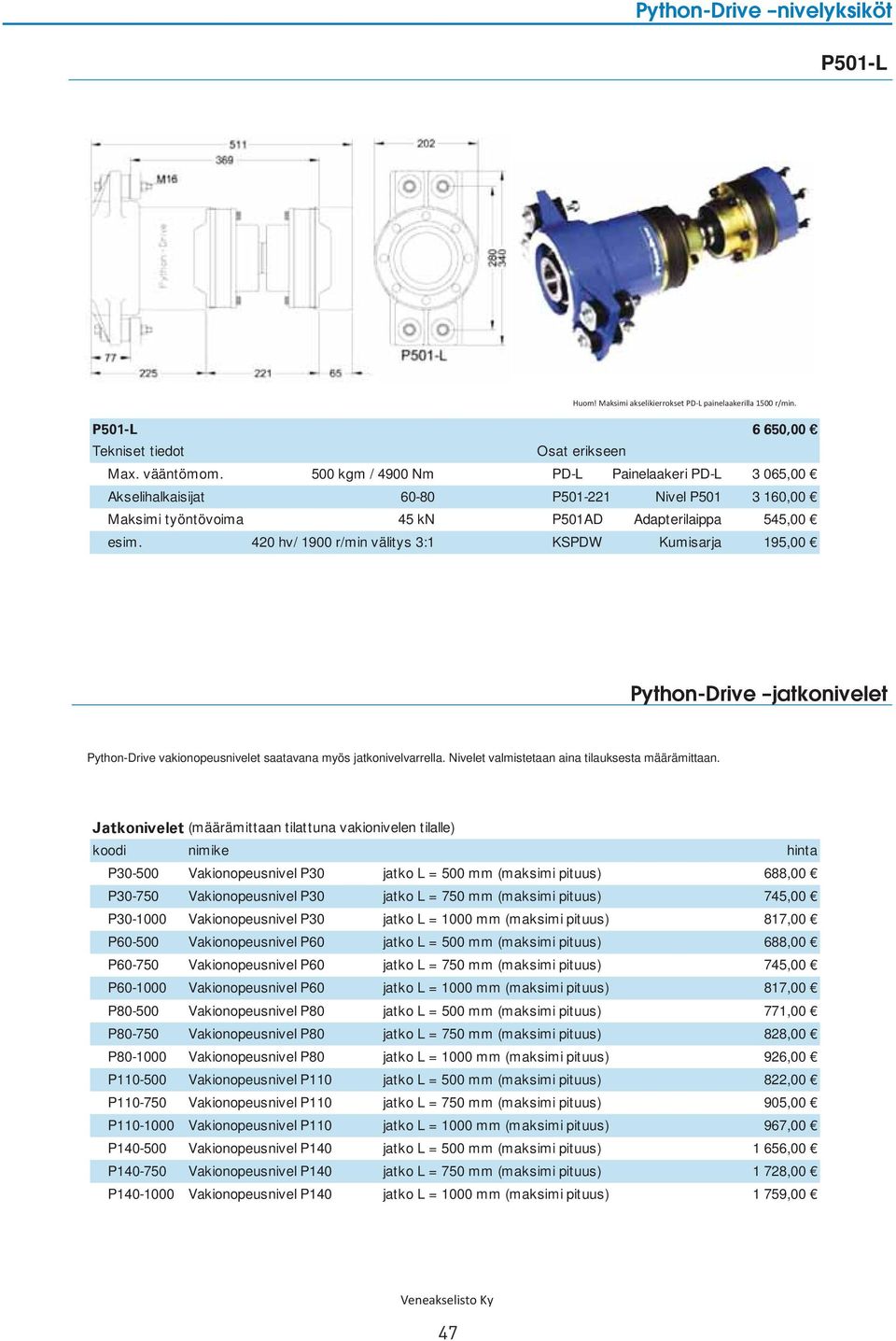

6 P501-L Max. vääntömom. 500 kgm / 4900 Nm PD-L Painelaakeri PD-L 3 065,00 Akselihalkaisijat P Nivel P ,00 Maksimi työntövoima 45 kn P501AD Adapterilaippa 545,00 esim. 420 hv/ 1900 r/min välitys 3:1 KSPDW Kumisarja 195,00 Python-Drive vakionopeusnivelet saatavana myös jatkonivelvarrella. Nivelet valmistetaan aina tilauksesta määrämittaan. (määrämittaan tilattuna vakionivelen tilalle) koodi nimike hinta P Vakionopeusnivel P30 jatko L = 500 mm (maksimi pituus) 688,00 P Vakionopeusnivel P30 jatko L = 750 mm (maksimi pituus) 745,00 P Vakionopeusnivel P30 jatko L = 1000 mm (maksimi pituus) 817,00 P Vakionopeusnivel P60 jatko L = 500 mm (maksimi pituus) 688,00 P Vakionopeusnivel P60 jatko L = 750 mm (maksimi pituus) 745,00 P Vakionopeusnivel P60 jatko L = 1000 mm (maksimi pituus) 817,00 P Vakionopeusnivel P80 jatko L = 500 mm (maksimi pituus) 771,00 P Vakionopeusnivel P80 jatko L = 750 mm (maksimi pituus) 828,00 P Vakionopeusnivel P80 jatko L = 1000 mm (maksimi pituus) 926,00 P Vakionopeusnivel P110 jatko L = 500 mm (maksimi pituus) 822,00 P Vakionopeusnivel P110 jatko L = 750 mm (maksimi pituus) 905,00 P Vakionopeusnivel P110 jatko L = 1000 mm (maksimi pituus) 967,00 P Vakionopeusnivel P140 jatko L = 500 mm (maksimi pituus) 1 656,00 P Vakionopeusnivel P140 jatko L = 750 mm (maksimi pituus) 1 728,00 P Vakionopeusnivel P140 jatko L = 1000 mm (maksimi pituus) 1 759,00 47
