VARISCO itseimevät jätepumput ST-R

Transkriptio

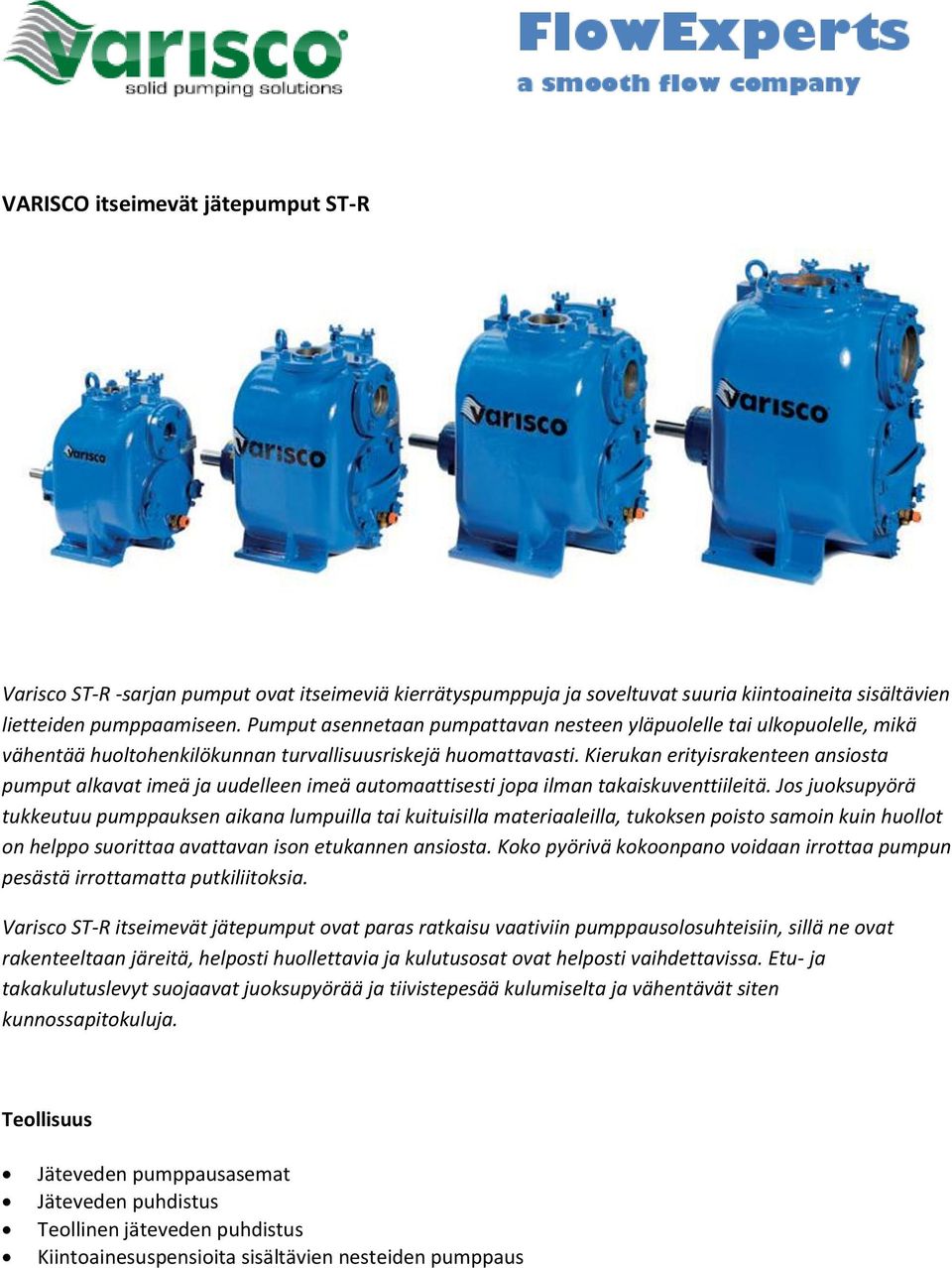

1 VARISCO itseimevät jätepumput ST-R Varisco ST-R -sarjan pumput ovat itseimeviä kierrätyspumppuja ja soveltuvat suuria kiintoaineita sisältävien lietteiden pumppaamiseen. Pumput asennetaan pumpattavan nesteen yläpuolelle tai ulkopuolelle, mikä vähentää huoltohenkilökunnan turvallisuusriskejä huomattavasti. Kierukan erityisrakenteen ansiosta pumput alkavat imeä ja uudelleen imeä automaattisesti jopa ilman takaiskuventtiileitä. Jos juoksupyörä tukkeutuu pumppauksen aikana lumpuilla tai kuituisilla materiaaleilla, tukoksen poisto samoin kuin huollot on helppo suorittaa avattavan ison etukannen ansiosta. Koko pyörivä kokoonpano voidaan irrottaa pumpun pesästä irrottamatta putkiliitoksia. Varisco ST-R itseimevät jätepumput ovat paras ratkaisu vaativiin pumppausolosuhteisiin, sillä ne ovat rakenteeltaan järeitä, helposti huollettavia ja kulutusosat ovat helposti vaihdettavissa. Etu- ja takakulutuslevyt suojaavat juoksupyörää ja tiivistepesää kulumiselta ja vähentävät siten kunnossapitokuluja. Teollisuus Jäteveden pumppausasemat Jäteveden puhdistus Teollinen jäteveden puhdistus Kiintoainesuspensioita sisältävien nesteiden pumppaus

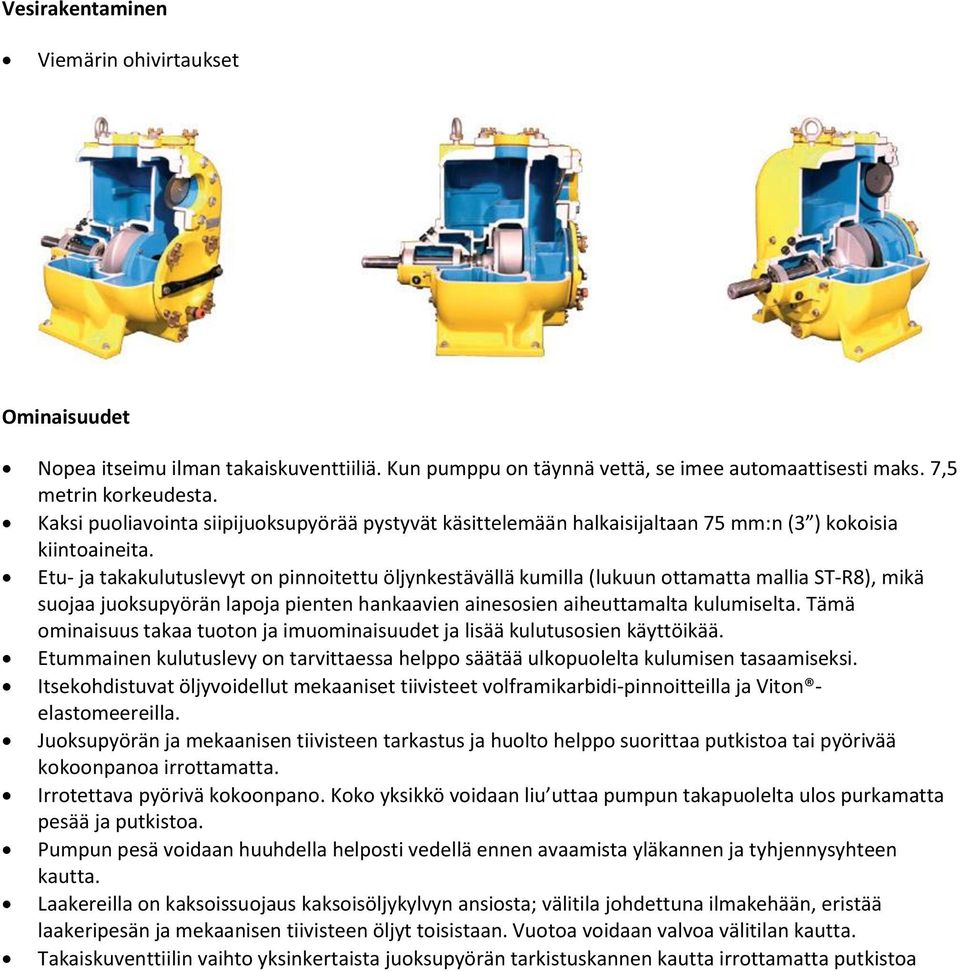

2 Vesirakentaminen Viemärin ohivirtaukset Ominaisuudet Nopea itseimu ilman takaiskuventtiiliä. Kun pumppu on täynnä vettä, se imee automaattisesti maks. 7,5 metrin korkeudesta. Kaksi puoliavointa siipijuoksupyörää pystyvät käsittelemään halkaisijaltaan 75 mm:n (3 ) kokoisia kiintoaineita. Etu- ja takakulutuslevyt on pinnoitettu öljynkestävällä kumilla (lukuun ottamatta mallia ST-R8), mikä suojaa juoksupyörän lapoja pienten hankaavien ainesosien aiheuttamalta kulumiselta. Tämä ominaisuus takaa tuoton ja imuominaisuudet ja lisää kulutusosien käyttöikää. Etummainen kulutuslevy on tarvittaessa helppo säätää ulkopuolelta kulumisen tasaamiseksi. Itsekohdistuvat öljyvoidellut mekaaniset tiivisteet volframikarbidi-pinnoitteilla ja Viton elastomeereilla. Juoksupyörän ja mekaanisen tiivisteen tarkastus ja huolto helppo suorittaa putkistoa tai pyörivää kokoonpanoa irrottamatta. Irrotettava pyörivä kokoonpano. Koko yksikkö voidaan liu uttaa pumpun takapuolelta ulos purkamatta pesää ja putkistoa. Pumpun pesä voidaan huuhdella helposti vedellä ennen avaamista yläkannen ja tyhjennysyhteen kautta. Laakereilla on kaksoissuojaus kaksoisöljykylvyn ansiosta; välitila johdettuna ilmakehään, eristää laakeripesän ja mekaanisen tiivisteen öljyt toisistaan. Vuotoa voidaan valvoa välitilan kautta. Takaiskuventtiilin vaihto yksinkertaista juoksupyörän tarkistuskannen kautta irrottamatta putkistoa

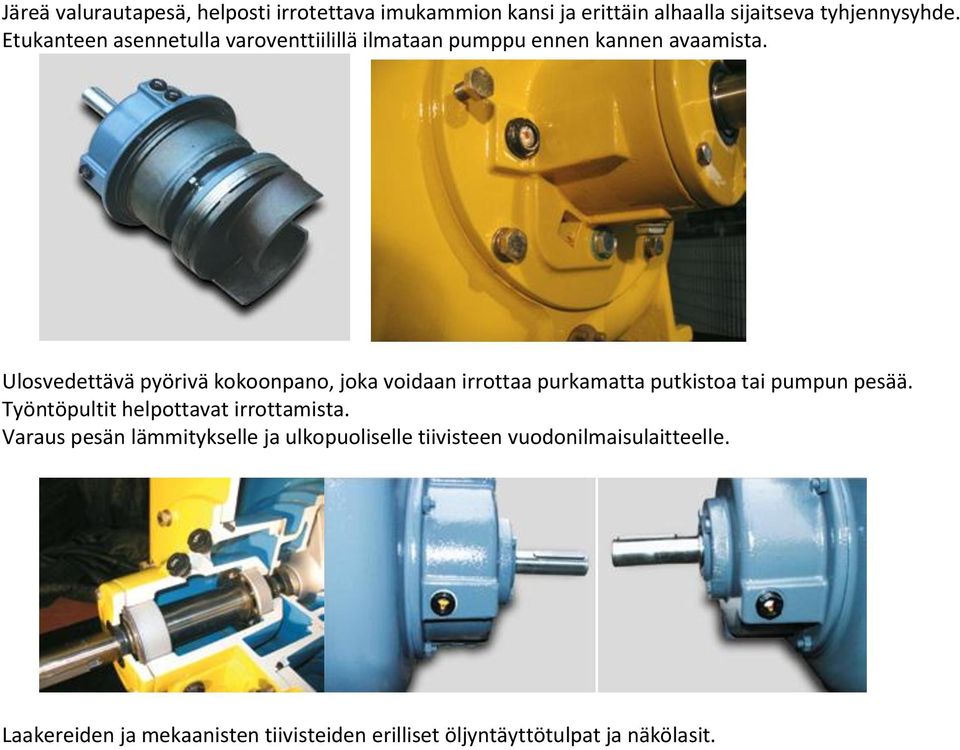

3 Maanpäällinen jäteveden pumppausasema Lastulevyn valmistusta Rakenne Vaihdettavat etu- ja takakulutuslevyt hankauksen- ja öljynkestävällä kumipinnoituksella (lukuun ottamatta mallia ST-R8). Kumipinnoitus suojaa juoksupyörän lapoja pienten hankaavien ainesosien aiheuttamalta kulumiselta, vähentää kulumisen aiheuttamia toimenpiteitä, takaa tuoton ja imukyvyn ja lisää kulutusosien käyttöikää. Kulutuslevyt ovat saatavana myös valurautaisina tai ruostumattomasta teräksestä teräviä kiintoaineita sisältävien nesteiden tai öljytuotteiden tai kemikaalien kanssa kontaminoituneiden nesteiden pumppausta varten.

4 Itsekohdistuva mekaaninen tiiviste volframikarbidi-pinnoitettuna ja Viton -elastomeereilla. Öljyvoideltu kaksoishuulitiiviste ja välitila eristävät laakeripesän ja mekaanisen tiivisteen öljyt toisistaan ja mahdollistaa tiivistevuotojen ulkopuolisen valvonnan. Kaksi tasapainotettua, taipuisasta teräksestä tai ruostumattomasta teräksestä valmistettua puoliavointa siipijuoksupyörää pystyy käsittelemään halkaisijaltaan 75 mm:n (3 ) kokoisia kiintoaineita. Juoksupyörän takaosassa sijaitsevat ulossyöttösiivet vähentävät ulkopuolisten ainesosien kasaantumista juoksupyörän taakse ja mekaaniseen tiivisteeseen kohdistuvaa painetta. Juoksupyörän tarkistusluukku isolla kädensijalla, messinkinen avain ja työntöpultit helpottavat irrottamista. Kangasvahvistettu Nitriili- tai Viton -kumista valmistettu imupuolen takaiskuventtiili voidaan helposti vaihtaa etukannen kautta irrottamatta putkistoa.

5 Järeä valurautapesä, helposti irrotettava imukammion kansi ja erittäin alhaalla sijaitseva tyhjennysyhde. Etukanteen asennetulla varoventtiilillä ilmataan pumppu ennen kannen avaamista. Ulosvedettävä pyörivä kokoonpano, joka voidaan irrottaa purkamatta putkistoa tai pumpun pesää. Työntöpultit helpottavat irrottamista. Varaus pesän lämmitykselle ja ulkopuoliselle tiivisteen vuodonilmaisulaitteelle. Laakereiden ja mekaanisten tiivisteiden erilliset öljyntäyttötulpat ja näkölasit.

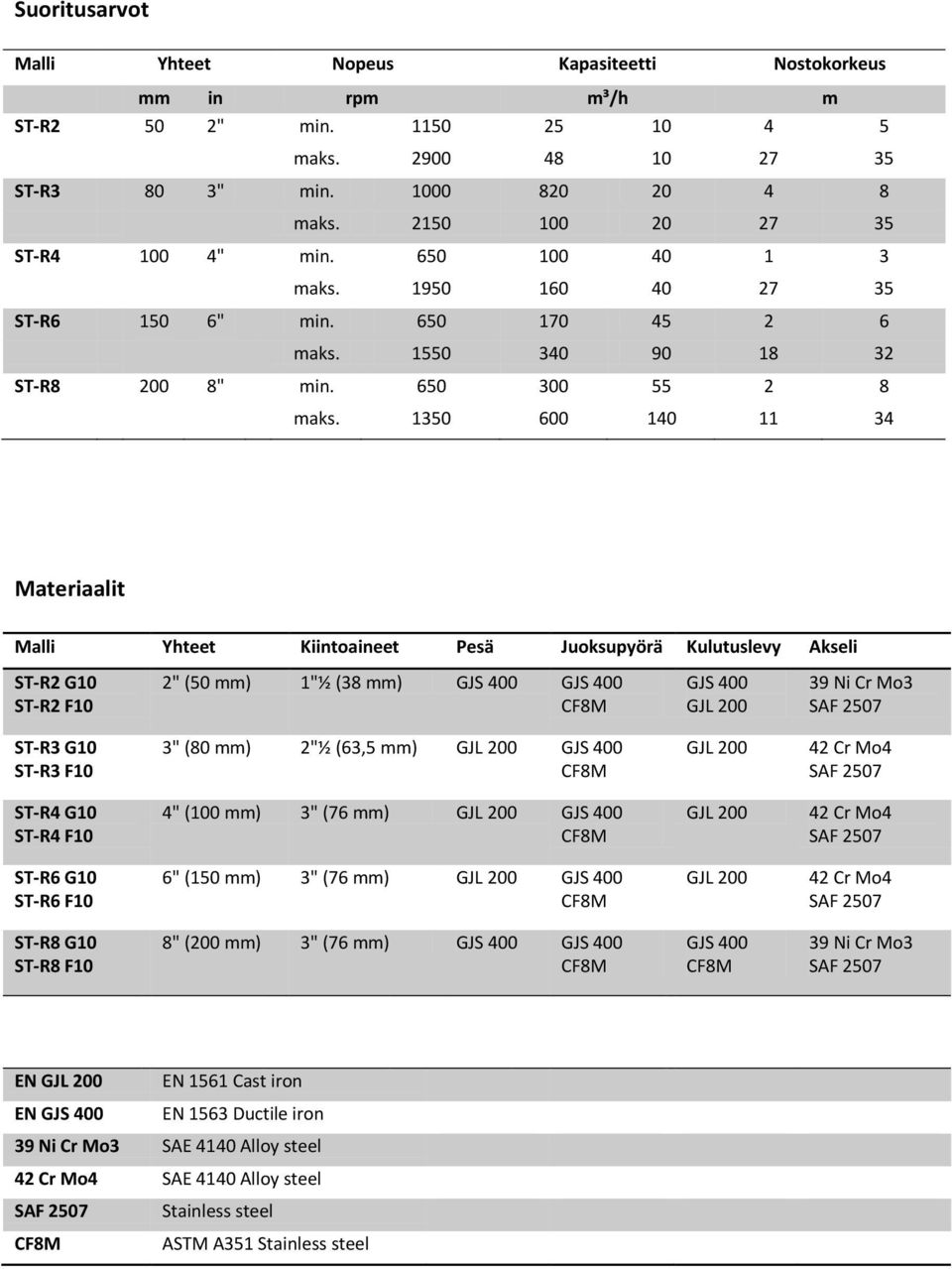

6 Suoritusarvot Malli Yhteet Nopeus Kapasiteetti Nostokorkeus mm in rpm m³/h m ST-R2 50 2" min maks ST-R3 80 3" min maks ST-R " min maks ST-R " min maks ST-R " min maks Materiaalit Malli Yhteet Kiintoaineet Pesä Juoksupyörä Kulutuslevy Akseli ST-R2 G10 ST-R2 F10 2" (50 mm) 1"½ (38 mm) GJS 400 GJS 400 GJS 400 GJL Ni Cr Mo3 ST-R3 G10 ST-R3 F10 3" (80 mm) 2"½ (63,5 mm) GJL 200 GJS 400 GJL Cr Mo4 ST-R4 G10 ST-R4 F10 4" (100 mm) 3" (76 mm) GJL 200 GJS 400 GJL Cr Mo4 ST-R6 G10 ST-R6 F10 6" (150 mm) 3" (76 mm) GJL 200 GJS 400 GJL Cr Mo4 ST-R8 G10 ST-R8 F10 8" (200 mm) 3" (76 mm) GJS 400 GJS 400 GJS Ni Cr Mo3 EN GJL 200 EN 1561 Cast iron EN GJS 400 EN 1563 Ductile iron 39 Ni Cr Mo3 SAE 4140 Alloy steel 42 Cr Mo4 SAE 4140 Alloy steel Stainless steel ASTM A351 Stainless steel

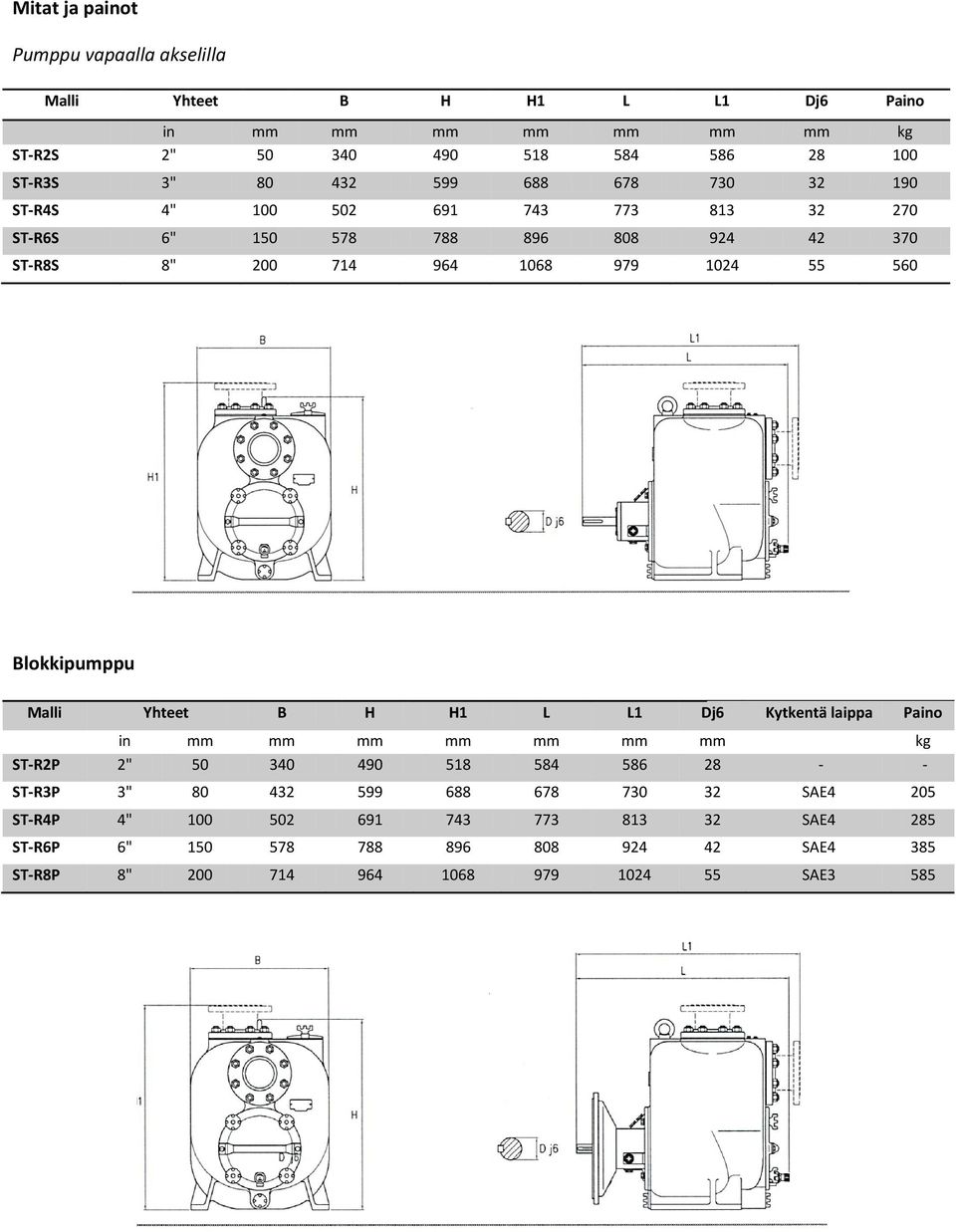

7 Mitat ja painot Pumppu vapaalla akselilla Malli Yhteet B H H1 L L1 Dj6 Paino in mm mm mm mm mm mm mm kg ST-R2S 2" ST-R3S 3" ST-R4S 4" ST-R6S 6" ST-R8S 8" Blokkipumppu Malli Yhteet B H H1 L L1 Dj6 Kytkentä laippa Paino in mm mm mm mm mm mm mm kg ST-R2P 2" ST-R3P 3" SAE4 205 ST-R4P 4" SAE4 285 ST-R6P 6" SAE4 385 ST-R8P 8" SAE3 585
