Kiekun arkkitehtuuri ja tekniikka. Ghita von Gerdten projektipäällikkö

Transkriptio

1 Kiekun arkkitehtuuri ja tekniikka Ghita von Gerdten projektipäällikkö

2 Järjestelmäarkkitehtuurin fyysinen viitearkkitehtuuri Käyttöliittymä, (työasema) GUI Internet Explorer Adobe Reader Esitystapa Portaali Enterprise Web palvelunäkymä -UWL -ESS -MSS Raporttien jakelu (FPN) Linkkejä komponenttien tarjoamiin palveluihin Palvelut Taloushallinto Henkilöstöhallinto Henkilöstöhallinto komponentit -NGL -FM -SEM-IP -CO -PS -EC-PCA -AA -AP -AR -SD -Query -OM -PA -CATS -ECM -LSO -PD -ESS -MSS -Query Palveluaikalaskenta Vuosilomasuunnittelu NW PI BI (EP) SLD Solution Manager ADS, NWDI Tietovarastot Oracle SAN levyjärjestelmä 7

3 Kiekun systeemimaisema tuotantokäytön alkaessa Common Development Quality Sandbox Test Training Production assurance Solution Manager (Production), incl. CUA Solution Manager (Development), incl. CUA BI BI BI BI BI BI Adobe Document Services Development (+ Sandbox) Adobe Document Services Test (+QA, Training) Adobe Document Services Production Development Infrastructure NetWeaver PI NetWeaver PI, incl. SLD NetWeaver PI, incl. SLD NetWeaver PI NetWeaver PI NetWeaver PI, incl. SLD 8

4 Palvelimet Aix kehitys, 8 testi, 8 qa, 1 yhteinen, - 22 tuotanto nodea, 11 klusteria Windows 2003 ja kehitys, 8 testi, 17 qa/edu, 6 yhteistä - 8 tuotanto 2 varapalvelinta Tietokannat Oracle 10 EE 10

5 Työasemavaatimukset ammattikäyttäjille ( GUI 7.10) Työasemavaatimus - Win XP: Prosessori Pentium 500+ Mhz (suos. 1GHZ), Muisti väh. 256MB - Vista: Prosessori 2+ Ghz, Muisti väh. 1GB - levyä 110 MB MB - Ammattikäyttäjien käyttöliittymä (GUI 7.10) vaatii aina myös IE-asennuksen (väh. 6.0SP1), koska käyttää tämän mukana tulevia käyttöjärjestelmäkomponentteja. Jos IE:ta ei haluta käyttää voi iexplore.exen poistaa. 11

6 Työasemavaatimukset ammattikäyttäjille ( GUI 7.10) Selain (tarkat versiot) (FF=Firefox) - EP/Java FF2/IE7, vista, xp IE8/FF3/FF3.5, vista, xp (win 7) - ABAP/BI - Bex FF2/IE7 vista, xp FFI/IE7 vista, xp 12

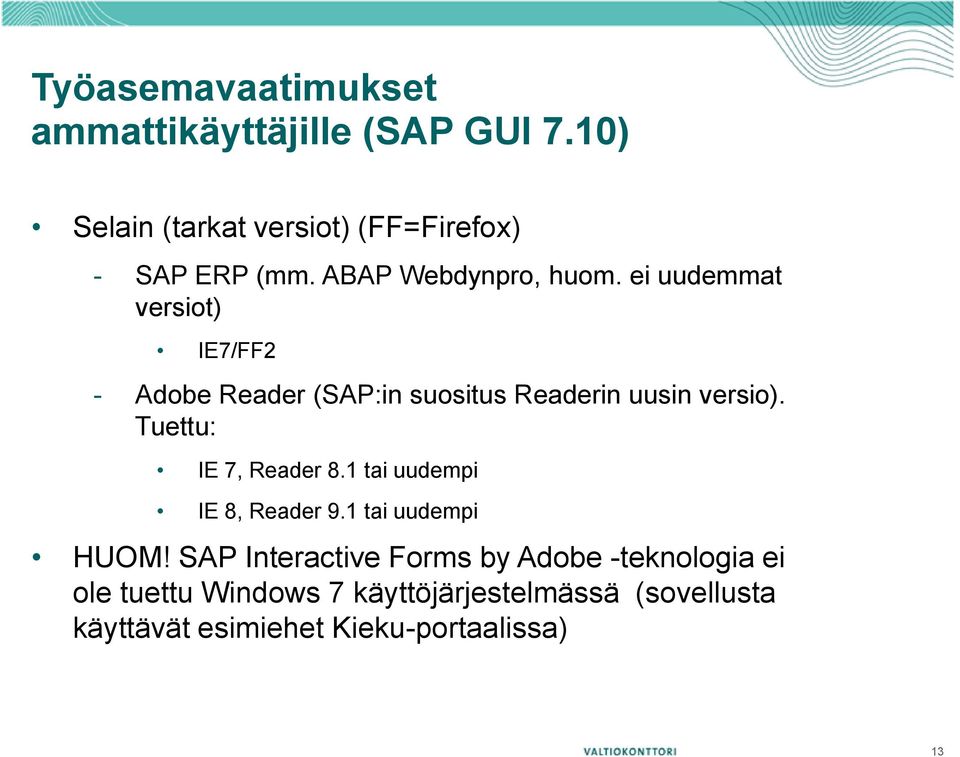

7 Työasemavaatimukset ammattikäyttäjille ( GUI 7.10) Selain (tarkat versiot) (FF=Firefox) - (mm. ABAP Webdynpro, huom. ei uudemmat versiot) IE7/FF2 - Adobe Reader (:in suositus Readerin uusin versio). Tuettu: IE 7, Reader 8.1 tai uudempi IE 8, Reader 9.1 tai uudempi HUOM! Interactive Forms by Adobe -teknologia ei ole tuettu Windows 7 käyttöjärjestelmässä (sovellusta käyttävät esimiehet Kieku-portaalissa) 13

8 Työasemavaatimukset komponentit Minimityöasemavaatimukset -komponenttien näkökulmasta ovat seuraavat: - Windows XP - Muistia vähintään 500 MB - IE7 14

9 Työasema-asennukset Työasema-asennukset kuuluvat viraston vastuulle Virastoille jaetaan tarvittavat mediat, jotta ammattikäyttäjien käyttöliittymä ( GUI) voidaan asentaa viraston työasemille. Viraston vastuulla on päivittää viraston työasemat vastaamaan Kiekun minimivaatimuksia. Suunnitteilla Citrix-vaihtoehto 15

10 Virastojen yhteystapa Pilottivirastot on liitetty Kiekuun LAN to LAN VPN:llä Tavoitteena on liittää virastot VY-verkon kautta, joka vaatisi viraston liittymisen mieluummin ensin VYverkkoon ja sen jälkeen Kiekuun 16
