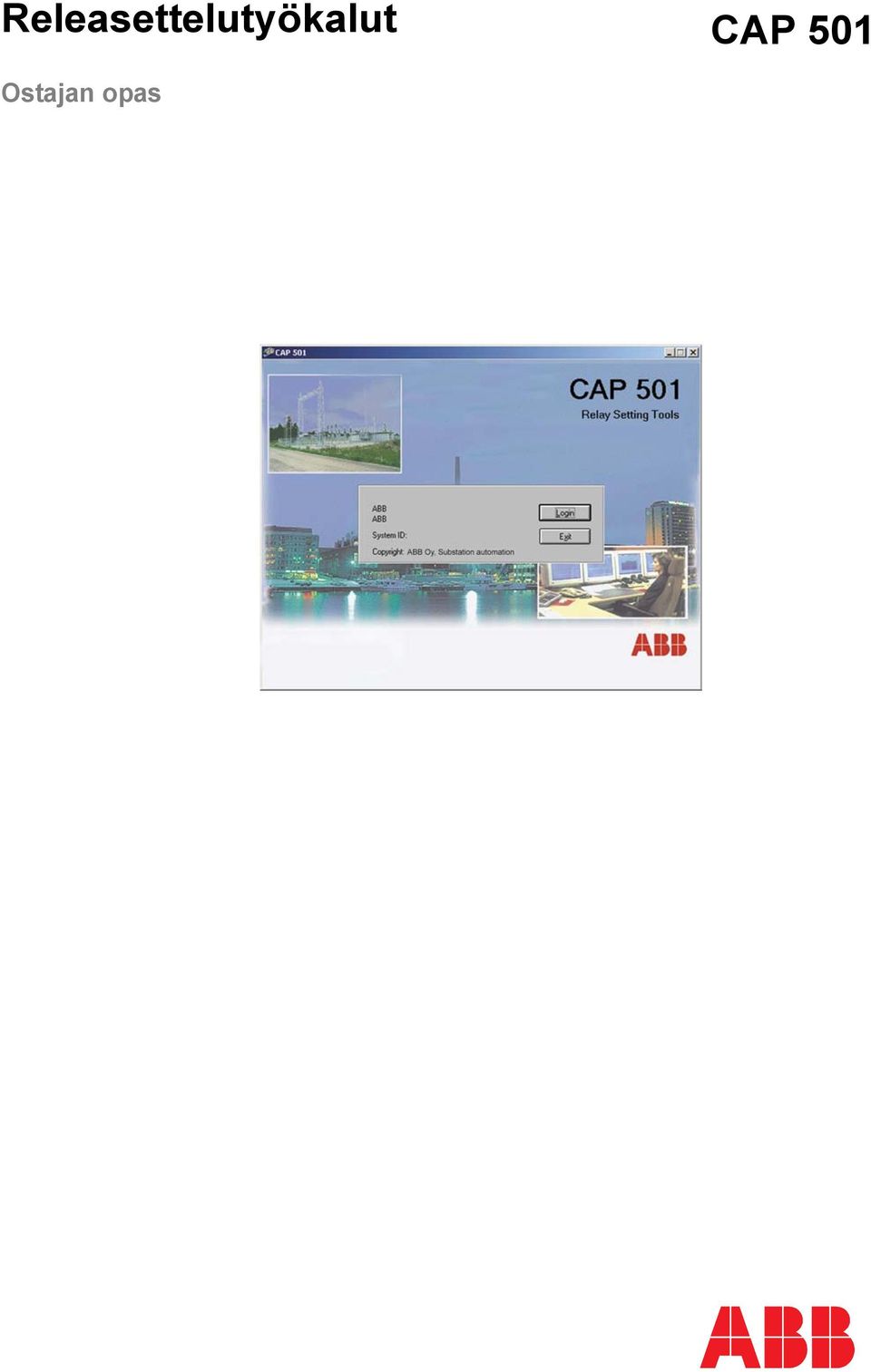

1 Releasettelutyökalut CAP 501 Ostajan opas

2

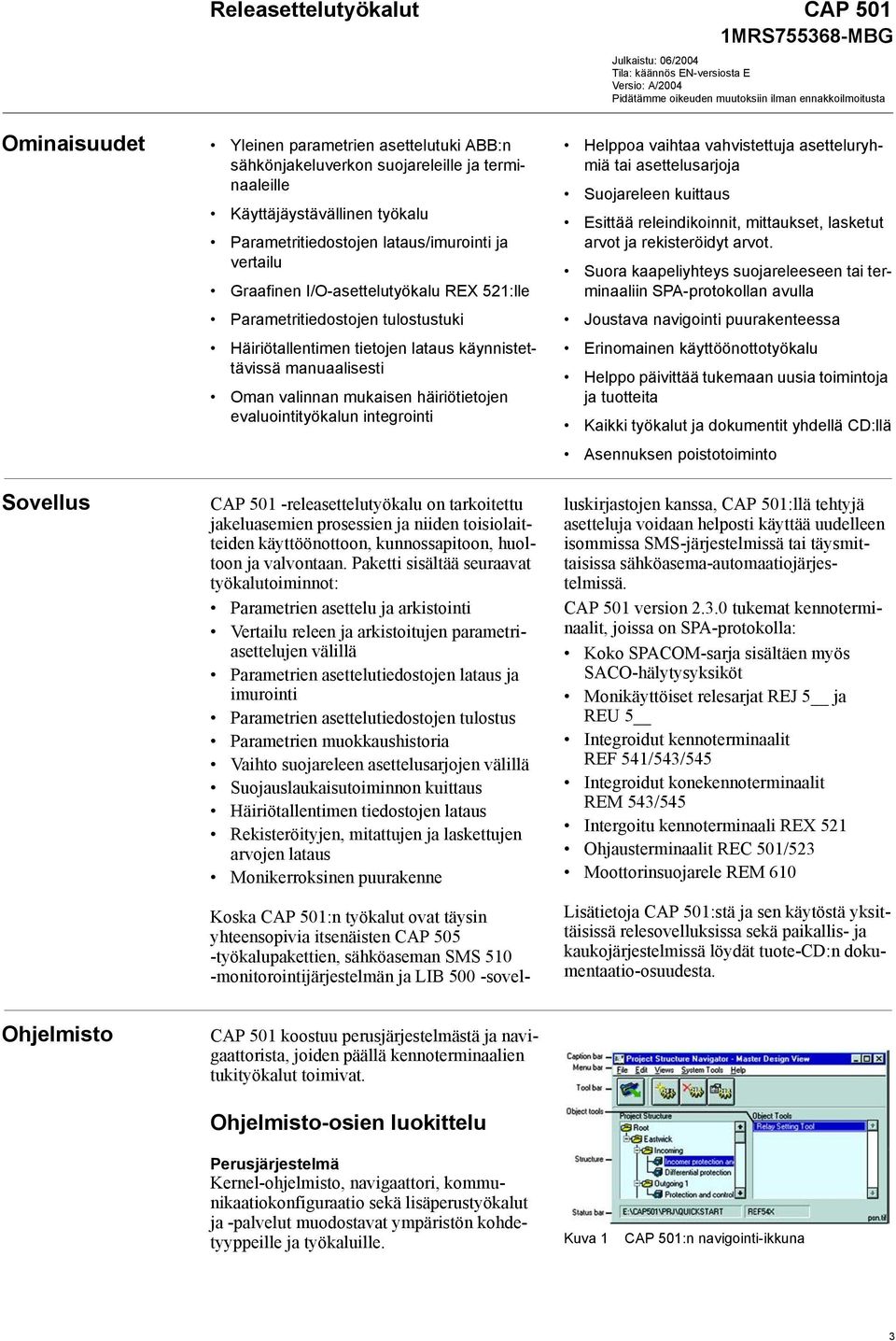

3 Releasettelutyökalut CAP 501 1MRS MBG Julkaistu: 06/2004 Tila: käännös EN-versiosta E Versio: A/2004 Pidätämme oikeuden muutoksiin ilman ennakkoilmoitusta Ominaisuudet Yleinen parametrien asettelutuki ABB:n sähkönjakeluverkon suojareleille ja terminaaleille Käyttäjäystävällinen työkalu Parametritiedostojen lataus/imurointi ja vertailu Graafinen I/O-asettelutyökalu REX 521:lle Parametritiedostojen tulostustuki Häiriötallentimen tietojen lataus käynnistettävissä manuaalisesti Oman valinnan mukaisen häiriötietojen evaluointityökalun integrointi Helppoa vaihtaa vahvistettuja asetteluryhmiä tai asettelusarjoja Suojareleen kuittaus Esittää releindikoinnit, mittaukset, lasketut arvot ja rekisteröidyt arvot. Suora kaapeliyhteys suojareleeseen tai terminaaliin SPA-protokollan avulla Joustava navigointi puurakenteessa Erinomainen käyttöönottotyökalu Helppo päivittää tukemaan uusia toimintoja ja tuotteita Kaikki työkalut ja dokumentit yhdellä CD:llä Asennuksen poistotoiminto Sovellus CAP 501 -releasettelutyökalu on tarkoitettu jakeluasemien prosessien ja niiden toisiolaitteiden käyttöönottoon, kunnossapitoon, huoltoon ja valvontaan. Paketti sisältää seuraavat työkalutoiminnot: Parametrien asettelu ja arkistointi Vertailu releen ja arkistoitujen parametriasettelujen välillä Parametrien asettelutiedostojen lataus ja imurointi Parametrien asettelutiedostojen tulostus Parametrien muokkaushistoria Vaihto suojareleen asettelusarjojen välillä Suojauslaukaisutoiminnon kuittaus Häiriötallentimen tiedostojen lataus Rekisteröityjen, mitattujen ja laskettujen arvojen lataus Monikerroksinen puurakenne Koska CAP 501:n työkalut ovat täysin yhteensopivia itsenäisten CAP 505 -työkalupakettien, sähköaseman SMS 510 -monitorointijärjestelmän ja LIB 500 -sovelluskirjastojen kanssa, CAP 501:llä tehtyjä asetteluja voidaan helposti käyttää uudelleen isommissa SMS-järjestelmissä tai täysmittaisissa sähköasema-automaatiojärjestelmissä. CAP 501 version tukemat kennoterminaalit, joissa on SPA-protokolla: Koko SPACOM-sarja sisältäen myös SACO-hälytysyksiköt Monikäyttöiset relesarjat REJ 5 ja REU 5 Integroidut kennoterminaalit REF 541/543/545 Integroidut konekennoterminaalit REM 543/545 Intergoitu kennoterminaali REX 521 Ohjausterminaalit REC 501/523 Moottorinsuojarele REM 610 Lisätietoja CAP 501:stä ja sen käytöstä yksittäisissä relesovelluksissa sekä paikallis- ja kaukojärjestelmissä löydät tuote-cd:n dokumentaatio-osuudesta. Ohjelmisto CAP 501 koostuu perusjärjestelmästä ja navigaattorista, joiden päällä kennoterminaalien tukityökalut toimivat. Ohjelmisto-osien luokittelu Perusjärjestelmä Kernel-ohjelmisto, navigaattori, kommunikaatiokonfiguraatio sekä lisäperustyökalut ja -palvelut muodostavat ympäristön kohdetyyppeille ja työkaluille. Kuva 1 CAP 501:n navigointi-ikkuna 3

4 Releasettelutyökalut CAP 501 1MRS MBG Releasettelutyökalu Sisältää kaikki parametri-, rekisteri- ja tuloarvoihin sekä kuittaukseen liittyvät toiminnot. Paketti sisältää yhden työkalun SPACOM-tuotteille ja yhden kaikille muille terminaaleille. Häiriötallennintyökalu Mahdollistaa häiriötallenteiden lataamisen ja esittämisen. Kuva 2 Releasettelutyökalu Kuva 4 Tallennintyökaluikkuna Graafinen I/O-asettelutyökalu Graafinen I/O-asettelutyökalu täydentää releasettelutyökalua ja sillä voidaan helposti asetella REX 521 -releiden digitaalituloja, digitaalilähtöjä ja LED-hälytyssignaaleja. Signaalien reititys esitetään graafisessa kytkentämatriisissa, missä signaali voidaan liittää toimilohkoon tai toisinpäin. Kuva 5 DR-työkaluikkuna Kuva 3 Graafisen I/O-asettelutyökalun päänäkymä 4

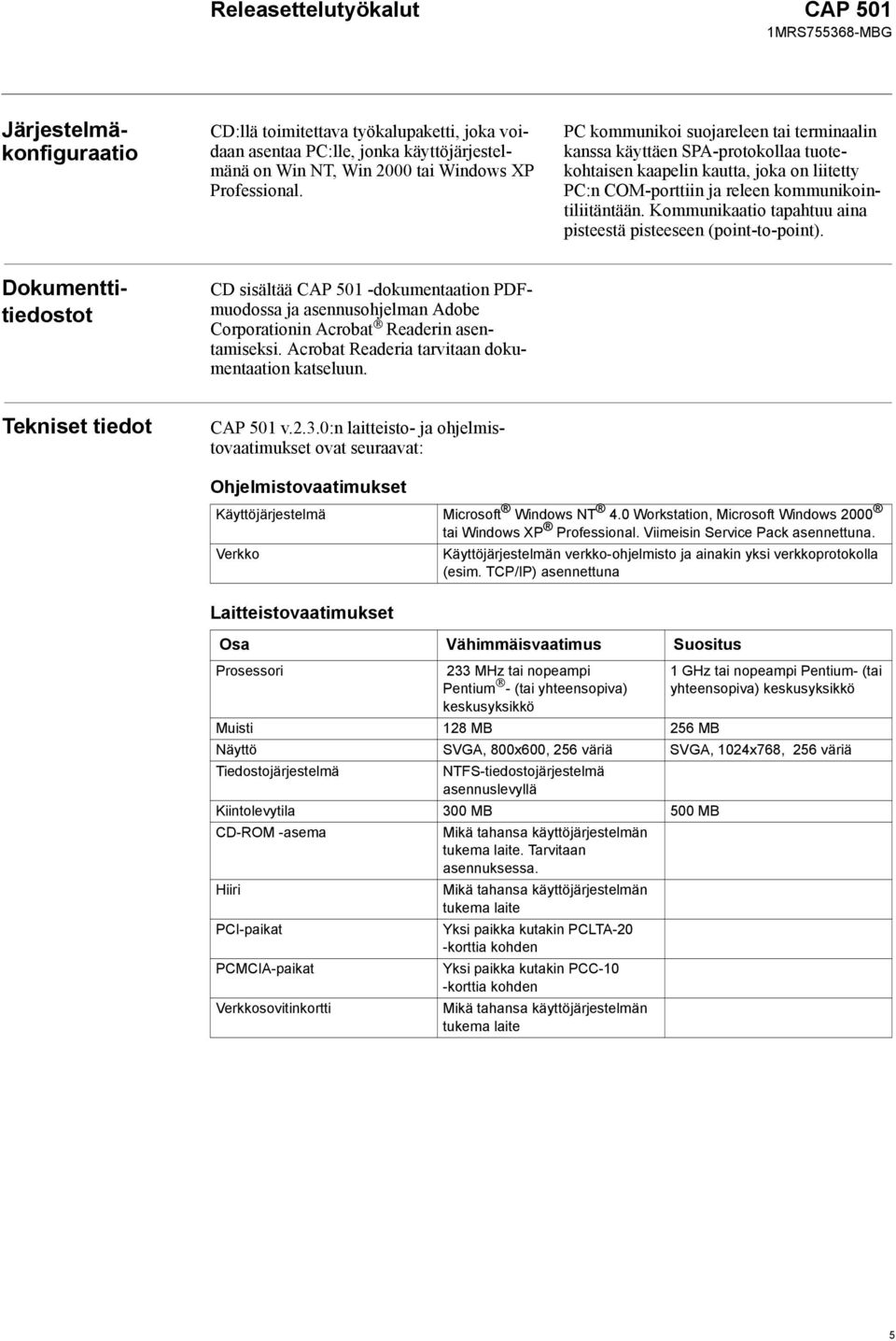

5 Releasettelutyökalut CAP 501 1MRS MBG Järjestelmäkonfiguraatio CD:llä toimitettava työkalupaketti, joka voidaan asentaa PC:lle, jonka käyttöjärjestelmänä on Win NT, Win 2000 tai Windows XP Professional. PC kommunikoi suojareleen tai terminaalin kanssa käyttäen SPA-protokollaa tuotekohtaisen kaapelin kautta, joka on liitetty PC:n COM-porttiin ja releen kommunikointiliitäntään. Kommunikaatio tapahtuu aina pisteestä pisteeseen (point-to-point). Dokumenttitiedostot CD sisältää CAP 501 -dokumentaation PDFmuodossa ja asennusohjelman Adobe Corporationin Acrobat Readerin asentamiseksi. Acrobat Readeria tarvitaan dokumentaation katseluun. Tekniset tiedot CAP 501 v.2.3.0:n laitteisto- ja ohjelmistovaatimukset ovat seuraavat: Ohjelmistovaatimukset Käyttöjärjestelmä Microsoft Windows NT 4.0 Workstation, Microsoft Windows 2000 tai Windows XP Professional. Viimeisin Service Pack asennettuna. Verkko Käyttöjärjestelmän verkko-ohjelmisto ja ainakin yksi verkkoprotokolla (esim. TCP/IP) asennettuna Laitteistovaatimukset Osa Vähimmäisvaatimus Suositus Prosessori 233 MHz tai nopeampi Pentium - (tai yhteensopiva) keskusyksikkö 1 GHz tai nopeampi Pentium- (tai yhteensopiva) keskusyksikkö Muisti 128 MB 256 MB Näyttö SVGA, 800x600, 256 väriä SVGA, 1024x768, 256 väriä Tiedostojärjestelmä NTFS-tiedostojärjestelmä asennuslevyllä Kiintolevytila 300 MB 500 MB CD-ROM -asema Mikä tahansa käyttöjärjestelmän tukema laite. Tarvitaan asennuksessa. Hiiri Mikä tahansa käyttöjärjestelmän tukema laite PCI-paikat Yksi paikka kutakin PCLTA-20 -korttia kohden PCMCIA-paikat Yksi paikka kutakin PCC-10 -korttia kohden Verkkosovitinkortti Mikä tahansa käyttöjärjestelmän tukema laite 5

6 Releasettelutyökalut CAP 501 1MRS MBG Tilaus Valittavissa ovat seuraavat vaihtoehdot: Työkalupaketti CAP 501:n (versio ) CD-ROM toimitetaan pyynnöstä suojareleen tai terminaalin kanssa ilmaiseksi. Erikseen tilattaessa veloitetaan käsittelymaksu. Tilausnumero: 1MRS Kommunikaatiolaitteisto Seuraavassa taulukossa luetellut tietoliikennekaapelit eivät sisälly CAP 501 -toimitukseen. Tarvittavat tietoliikennekaapelit on mahdollista tilata erikseen, katso alla oleva taulukko: Rele Tyyppi Tilausnumero REF 541, 543, 545 REM 543, 545 REX 521 REJ 51_ / 52_ REU 513, 523 Optinen 1MKC REC 523 RS 232 1MRS REM 610 Optinen 1MRS Etupaneelin SPTO-liitin Etupaneelin SPCR-liitin RS RS 232 SPA-ZP 17A3 SPACOM 100/300 -sarja RS TTL-liitin SPA-ZP 5A3 SPAC 300/500/600 takapaneeli RS RS 485 SPA-ZP 6A2 SACO 16A3, 16D1, 16D3 ja 64D4 *Liitäntäkaapeli SPA-ZP 6A2:n SACO-ruuviliittimeen SPA-ZP 21A* ja SPA-ZP 6A2 TAVARAMERKIT Intel ja Pentium ovat Intel Corporationin rekisteröityjä tavaramerkkejä. Neuron, LON ja LONWORKS ovat Echelon Corporationin rekisteröityjä tavaramerkkejä. Acrobat on Adobe Systems Incorporatedin rekisteröity tavaramerkki. Kaikki tässä dokumentissa mainitut Microsoft-tuotteet ovat Microsoft Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Muut tuotemerkit ja -nimet ovat niiden omistajien tavaramerkkejä tai rekisteröityjä tavaramerkkejä. 6

7

8 ABB Oy Sähkönjakeluautomaatio PL Vaasa Puh Fax
