1 Käkeläntie 41, Orimattila puh / phone (03) Fax (03) ASENNUS-, KÄYTTÖ- JA HUOLTO-OHJEET Savunpoistoseinäikkuna ja -luukku ORIVENT 70/SI ja 70SL moottoritoiminen (5) Orivent 70/SI Orivent 70/SL Savunpoistoseinäikkunan ja -luukun asennus seinään Luukkut kiinnitetään karmin läpi ruuveilla seinärakenteeseen Kiinnitysruuvit (ei sisälly toimitukseen) kiinnitysruuvit 5x50 Forster kpl k/k min. 200mm Nordic kpl k/k min. 200mm -karmin ympärille jätetään tasainen tilkitysrako -tarkastetaan, että karmi tulee ristimittaan

2008 1(5) Orivent 70/SI Orivent 70/SL Savunpoistoseinäikkunan ja -luukun asennus seinään Luukkut kiinnitetään karmin läpi ruuveilla

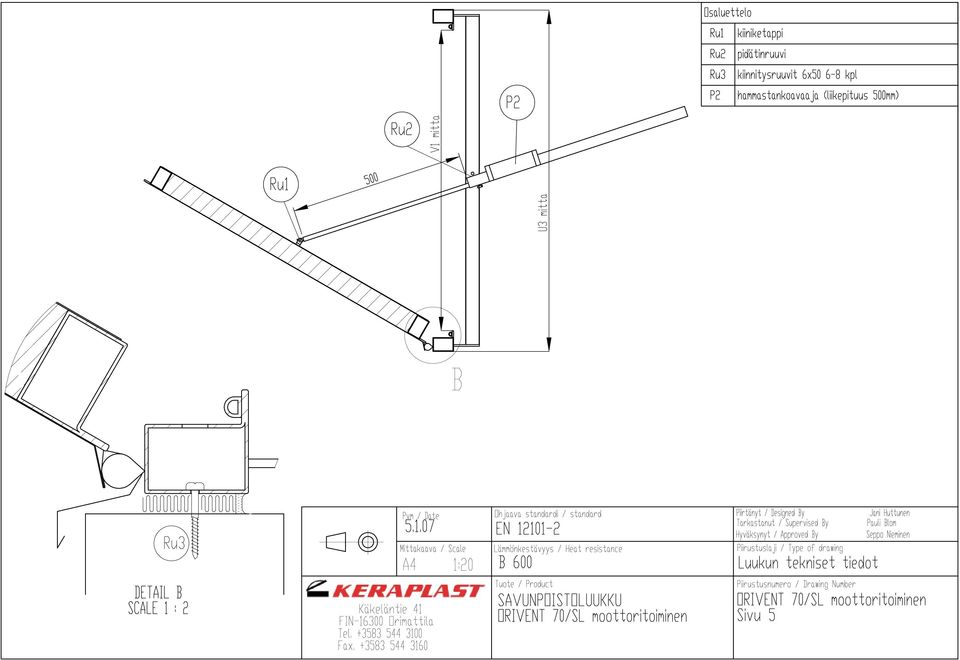

2 Savunpoistoseinäikkuna- ja luukku 2(5) ORIVENT 70 SI, ORIVENT 70 SL 1. Asetetaan moottoriavaja(t) karmi-konsoliin. 2. (Orivent 70SI)Kiinnitetään moottoriavaajan(ien) kiinityspultti Ru1 avautuvan osan konsoliin. Mutteri jätetään hiemän löysälle Moottoria voidaan ajaa auki 24V akulla. 2a. (Orivent 70SL)Kiinnitetään moottoriavaajat kannen kiinikkeisiin tapilla. Moottoria voidaan ajaa auki 24V akulla. 3. Kiristetään pidätinruuvi(it) Ru2 huolellisesti. 4. Katkaistaan kuljetuksen aikaiset nippusiteet. 5. Koeajetaan luuku/ikkuna käyttäen 24V akkua.

(Orivent 70SL)Kiinnitetään moottoriavaajat kannen kiinikkeisiin tapilla. Moottoria voidaan ajaa auki 24V akulla. 3.

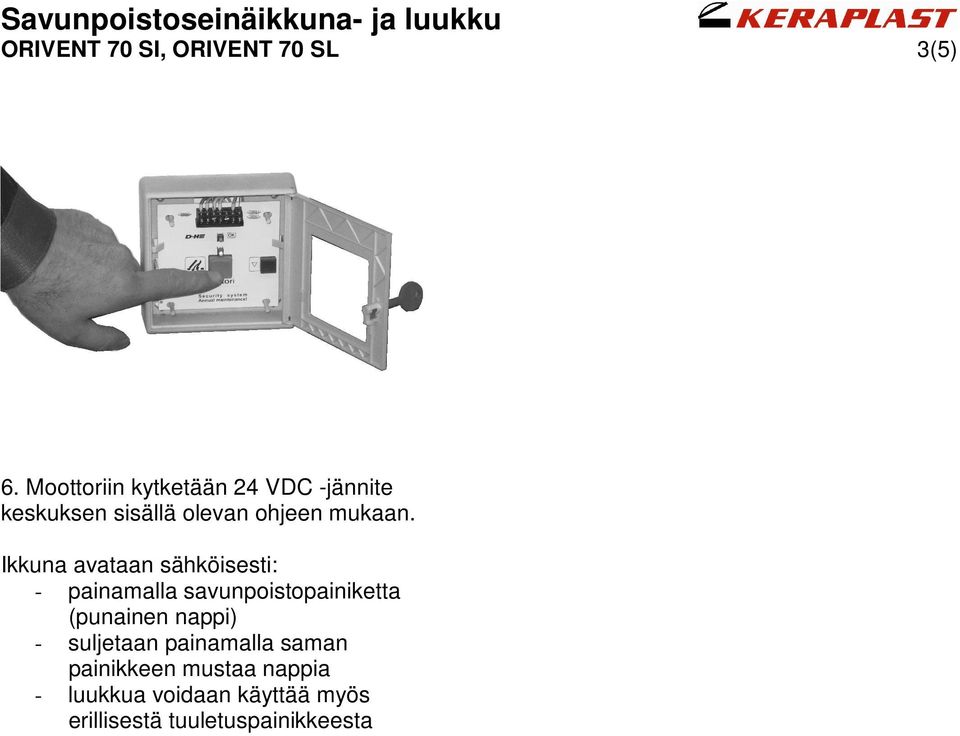

3 Savunpoistoseinäikkuna- ja luukku ORIVENT 70 SI, ORIVENT 70 SL 3(5) 6. Moottoriin kytketään 24 VDC -jännite keskuksen sisällä olevan ohjeen mukaan. Ikkuna avataan sähköisesti: - painamalla savunpoistopainiketta (punainen nappi) - suljetaan painamalla saman painikkeen mustaa nappia - luukkua voidaan käyttää myös erillisestä tuuletuspainikkeesta

Ikkuna avataan sähköisesti: - painamalla savunpoistopainiketta (punainen nappi) -

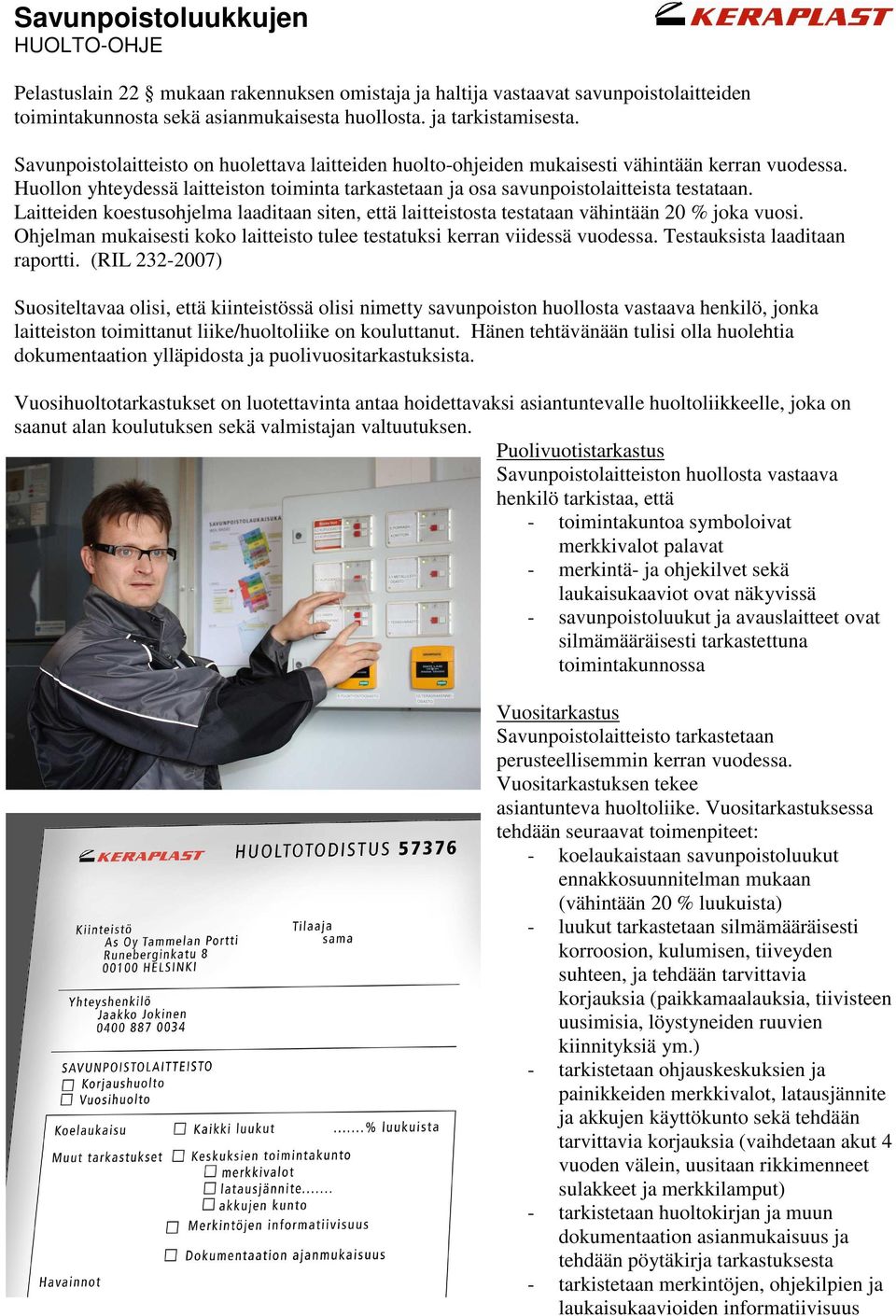

6 Savunpoistoluukkujen HUOLTO-OHJE Pelastuslain 22 mukaan rakennuksen omistaja ja haltija vastaavat savunpoistolaitteiden toimintakunnosta sekä asianmukaisesta huollosta. ja tarkistamisesta. Savunpoistolaitteisto on huolettava laitteiden huolto-ohjeiden mukaisesti vähintään kerran vuodessa. Huollon yhteydessä laitteiston toiminta tarkastetaan ja osa savunpoistolaitteista testataan. Laitteiden koestusohjelma laaditaan siten, että laitteistosta testataan vähintään 20 % joka vuosi. Ohjelman mukaisesti koko laitteisto tulee testatuksi kerran viidessä vuodessa. Testauksista laaditaan raportti. (RIL ) Suositeltavaa olisi, että kiinteistössä olisi nimetty savunpoiston huollosta vastaava henkilö, jonka laitteiston toimittanut liike/huoltoliike on kouluttanut. Hänen tehtävänään tulisi olla huolehtia dokumentaation ylläpidosta ja puolivuositarkastuksista. Vuosihuoltotarkastukset on luotettavinta antaa hoidettavaksi asiantuntevalle huoltoliikkeelle, joka on saanut alan koulutuksen sekä valmistajan valtuutuksen. Puolivuotistarkastus Savunpoistolaitteiston huollosta vastaava henkilö tarkistaa, että - toimintakuntoa symboloivat merkkivalot palavat - merkintä- ja ohjekilvet sekä laukaisukaaviot ovat näkyvissä - savunpoistoluukut ja avauslaitteet ovat silmämääräisesti tarkastettuna toimintakunnossa Vuositarkastus Savunpoistolaitteisto tarkastetaan perusteellisemmin kerran vuodessa. Vuositarkastuksen tekee asiantunteva huoltoliike. Vuositarkastuksessa tehdään seuraavat toimenpiteet: - koelaukaistaan savunpoistoluukut ennakkosuunnitelman mukaan (vähintään 20 % luukuista) - luukut tarkastetaan silmämääräisesti korroosion, kulumisen, tiiveyden suhteen, ja tehdään tarvittavia korjauksia (paikkamaalauksia, tiivisteen uusimisia, löystyneiden ruuvien kiinnityksiä ym.) - tarkistetaan ohjauskeskuksien ja painikkeiden merkkivalot, latausjännite ja akkujen käyttökunto sekä tehdään tarvittavia korjauksia (vaihdetaan akut 4 vuoden välein, uusitaan rikkimenneet sulakkeet ja merkkilamput) - tarkistetaan huoltokirjan ja muun dokumentaation asianmukaisuus ja tehdään pöytäkirja tarkastuksesta - tarkistetaan merkintöjen, ohjekilpien ja laukaisukaavioiden informatiivisuus

Laitteiden koestusohjelma laaditaan siten, että laitteistosta testataan vähintään 20 % joka vuosi. Ohjelman mukaisesti koko laitteisto tulee testatuksi kerran viidessä vuodessa.
