1 Installation instructions, accessories Ohje nro Versio 1.2 Osa nro Pysäköintitutka, etu (VM 2005-) D Volvo Car Corporation Pysäköintitutka, etu V1.2 Sivu 1 / 24

2 Varuste A A A A A A A M A A D Sivu 2 / 24

3 IMG Sivu 3 / 24

4 JOHDANTO Lue läpi koko ohje ennen asennuksen aloittamista. Huomautukset ja varoitustekstit ovat turvallisuuden takia ja sen vaaran minimoimiseksi, että jotakin menisi rikki asennuksen yhteydessä. Varmista ennen asennuksen aloittamista, että kaikki ohjeessa mainitut työkalut ovat saatavilla. Toiset ohjeen työvaiheet esitetään vain kuvin. Monimutkaisemmissa työvaiheissa on myös selostusteksti. Mahdollisissa ohjeita tai varustetta koskevissa ongelmissa ota yhteyttä paikalliseen Volvo-myyjään. Asennettaessa täytyy alusta pitää vähintään lämpötilassa +15 C (60 F). Tämä varuste kytketään auton sähköjärjestelmään ja se vaatii autokohtaisen ohjelmiston. Valmistelutyöt 1 Valmistelutyöt Käännä virta-avain asentoon 0. Poista virta-avain lukosta. Odota vähintään minuutti, ennen kuin irrotat liittimiä tai poistat muun sähkövarusteen. A Sivu 4 / 24

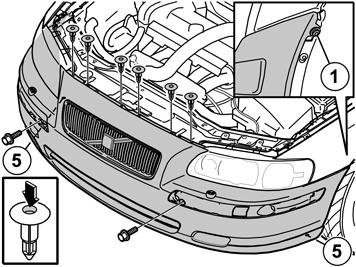

5 2 Etupuskurin irrotus (V70) Irrota vasen ja oikea koristelista kampeamalla ne varovasti irti lastalla. M Irrota kaksi ruuvia (1) molemmilta puolilta. Paina kuuden pidikkeen keskitappia alas ja poista pidikkeet. Irrota kaksi pidikettä (5) puskurin alapuolelta samalla tavalla. M Sivu 5 / 24

6 4 Vedä puskuria eteenpäin vetäen samalla molempia puolia ulospäin kunnes reuna irtoaa kiinnityksestä. Vihje Työ työvaihe sujuu helpommin kahden henkilön voimin. Irrota sumuvalon liitin molemmilta puolilta. Irrota valonheittimen pesusuuttimen pikaliitin kummaltakin puolelta. M Etupuskurin irrotus (XC70) Irrota kahden ruuvin (1) suojukset sekä ruuvit molemmilta puolilta. Paina kuuden pidikkeen keskitappia alas ja poista pidikkeet. Irrota kaksi pidikettä (2) puskurin alapuolelta samalla tavalla. M Sivu 6 / 24

7 6 Avaa ruuvia (3) mutta älä kierrä sitä täysin irti. Paina ruuvinkantaa niin että se koskettaa pohjaan ja välikappale irtoaa. Tee sama toisella puolella. M Vedä puskuria eteenpäin vetäen samalla molempia puolia ulospäin kunnes reuna irtoaa kiinnityksestä. Vihje Työ työvaihe sujuu helpommin kahden henkilön voimin. Irrota sumuvalon liitin molemmilta puolilta. Irrota valonheittimen pesusuuttimen pikaliitin kummaltakin puolelta. M Sivu 7 / 24

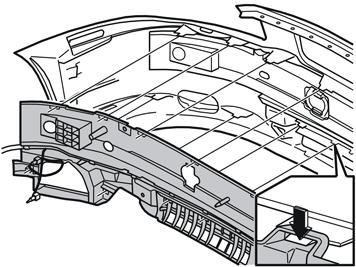

8 8 Aseta suojapaperi puskurin päälle. D Paina irti sisämuovia puskurinkuoreen kiinnittävät kiinnittimet. Vedä muovi irti. Irrota vaahtomuovi puskurinkuoresta. D Sivu 8 / 24

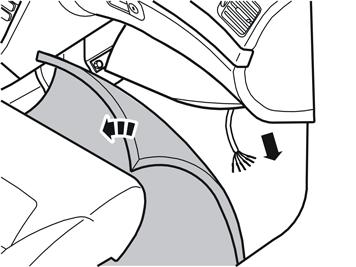

9 10 Esivalmistelut matkustamossa Oikealta ohjattava auto: Tee vastaavasti auton vasemmalla puolella. Irrota kynnys (1) ja keskikonsolin oikeanpuoleinen paneeli (2). D Irrota lattiamatto etumatkustajan istuimen kohdalta. Käännä matto sivuun niin, että moottoritilaan johtava reikä tulee näkyviin. D Irrota takaistuimen istuintyyny (1) vetämällä tyynyä ylöspäin etureunasta ja vetämällä sitten suoraan eteenpäin. Irrota oikea kynnys (2) takaistuimen kohdalta. Käännä eteen takaistuimen oikeanpuoleinen osa (4). Ota turvavyö pois sivupehmusteessa (3) olevasta ohjaimestaan. Laita käsi sivupehmusteen alaosan sivuun. Vapauta salpa ja nosta samalla pehmuste. Laita pehmuste sivuun. D Sivu 9 / 24

10 13 Nosta lattialuukku ylös. Vapauta lukitusruuvit ja nosta pois säilytyslaatikko. M Irrota pieni paneeli vasemmalta ja oikealta puolelta. Oikealta ohjattavista autoista poistetaan vain vasemmanpuoleinen paneeli. M Irrota ruuvit ja poista suuri paneeli oikealta ja vasemmalta puolelta. Oikealta ohjattavista autoista poistetaan vain vasemmanpuoleinen paneeli. M Sivu 10 / 24

11 16 Puskurista tulevan johtosarjan asennus Kuvat esittävät vasemmalta ohjattavaa autoa. Oikealta ohjattava auto: Tee vastaavasti auton vasemmalla puolella. Ota esille lyhyt johtosarja sarjasta. Irrota pienempi liitin johtimesta. Kiinnitä sarjaan kuuluva vesitiivis liitin (1) muovikiristimellä / peltipidikkeellä. Kiinnitä muovikiristin liittimen ympärille ja kiinnitä peltipidike peltireunaan auton oikealla puolella. D Vedä johtimen pää ja irralliset nastat moottoritilaan. Vedä johdin (1) kuvan mukaan. Aseta se varokkeenpitimen ja paisuntasäiliön alle piiloon. Varmista että se ei pääse vaurioitumaan lämmön tai kulumisen johdosta. Kiinnitä se sarjaan kuuluvilla nippusiteillä. D Sivu 11 / 24

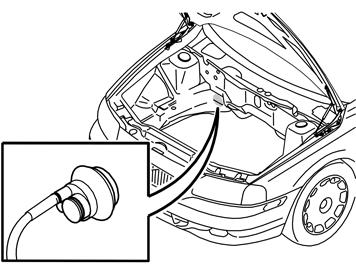

12 18 Johtimen vetäminen matkustamoon Nosta auto ylös. Poista tulppa matkustamoon vievästä reiästä. Jos autossa olevassa läpivientikumissa ei ole tilaa useammille johtimille Poista läpivientikumi ja korvaa se sarjaan kuuluvalla läpivientikumilla. Jos autossa olevassa läpivientikumissa on tilaa useammille johtimille Leikkaa vapaan kumisuojuksen kärki pois ja vedä johdin matkustamoon. D Pujota sarjan läpivientikumi päälle. Voitele johdin tavallisella saippualla, jotta läpivientikumi liukuu paremmin. Vedä johdin reiän läpi ja paina läpivientikumi kiinni. Varmista että johtimen lämpösuojus tulee läpivientiä vasten. Kiinnitä lämpösuojus nippusiteellä. 19 Käännä lattiamatto sivuun ja vedä johdin sisään. D Sivu 12 / 24

13 20 Ota esille liitin sarjasta. Avaa lukitus. Kiinnitä johtimien päissä olevat nastat liittimeen.. Sininen (Blue, BL). Vihreä (Green, GN). Violetti (Violet, VO). Keltainen (Yellow, Y) J Valkoinen (White, W). Musta (Black, SB) Paina takaisin liittimen lukitus. 21A Kuva A Ota esille pitkä johdin sarjasta. Liitä se äsken järjestämääsi liittimeen. Vedä johdin auton sivulle ja edelleen taakse kynnysten alta olemassa olevia johdinkimppuja pitkin taaksepäin ja tavaratilaan. Kuva B koskee vasemmalta ohjattavaa autoa Jatka johtimen vetämistä takarunkoa pitkin ja edelleen pysäköintitutkan ohjausyksikköön (PAM) vasemman pyöränkotelon kohdalle. D Sivu 13 / 24

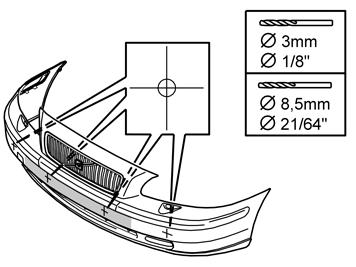

14 21B M Rei'itys (V70) 22 Rei'itys (V70) Esiporaa reiät merkintöjen keskikohtiin Ø3 mm (1/8 ) poralla. Poraa reiät isommiksi Ø8,5 mm (21/64 ) poralla. M Sivu 14 / 24

15 23 Suurenna poratut reiät puskurinkuoressa rei'itystyökalulla Ø31 mm (17/32 ) (osa-nro ). D A Kuva esittää oikeata puolta. Vastaava työ suoritetaan myös vasemmalla puolella. Kiinnitä sisämuovi ja vaahtomuovi. Mittaa ja tee merkinnät reikiä varten sisämuoviin kuvan mukaan. Rei'itys liittimiä varten Mittaa ja tee merkinnät reikiä varten anturien liittimiä varten 30 mm oikealle sisemmistä rei'istä. 24B M Poraa kuusi sisämuovin reikää 50 mm reikäsahalla. Neljä sisempää reikää porataan myös vaahtomuovin läpi. Irrota vaahtomuovi. Tee leikkaukset anturien johtimia varten suoraan ylös vaahtomuoviin anturien liittimien rei'istä, oikealle sisemmistä rei'istä. M Sivu 15 / 24

16 Rei'itys (XC70) 25 Rei'itys (XC70) Skidplate-muotoilulevyn irrotus Poraa pois viisi popniittiä skidplate-levyn alareunasta Ø6 mm poralla. Paina sisään kymmenen skidplate-levyä puskurinkuoreen kiinnittävää kiinnikettä. Irrota skidplate puskurinkuoresta. M Rei'itys skidplate-levyyn Kuva esittää oikeata puolta. Vastaava työ suoritetaan myös vasemmalla puolella. Mittaa anturien reiät skidplate-levyyn kuvan mukaan. Esiporaa merkintöjen läpi Ø3 mm poralla. Poraa reiät isommiksi Ø8,5 mm poralla. Leikkaa merkinnän mukaan niin, että rei'itystyökalun holkki on tasaisesti skidplate-levyä vasten. IMG Tee reiät Ø31 mm rei'itystyökalulla. Sivu 16 / 24

17 27A Rei'itys puskuriin Kuva A esittää ulompien reikien tekemistä Kuva esittää oikeata puolta. Vastaava työ suoritetaan myös vasemmalla puolella. Mittaa ja merkitse ulommat reiät kuvan mukaan. Poraa Ø3 mm, Ø8,5 mm ja tee Ø31 mm reiät merkintöjen kohdalle. Kuva B esittää sisempien reikien tekemistä 27B M Kuva esittää oikeata puolta. Vastaava työ suoritetaan myös vasemmalla puolella. Mittaa ja merkitse sisemmät reiät kuvan mukaan. Poraa Ø3 mm, Ø8,5 mm ja tee Ø40 mm reiät merkintöjen kohdalle. IMG A Rei'itys vaahtomuoviin ja takakappaleeseen Kuva esittää anturipitimien reikien mittausta vaahtomuoviin Kuva esittää oikeata puolta. Vastaava työ suoritetaan myös vasemmalla puolella. Mittaa ja merkitsee reiät vaahtomuoviin kuvan mukaan. M Kuva B esittää mittausta anturin kosketinta varten Mittaa ja merkitse Ø30 mm lisäreiät reikämerkintöjen oikealle puolelle. Sivu 17 / 24

18 28B Poraa vaahtomuovin läpi Ø40 mm reikäsahalla neljän merkinnän kohdalla. M Takakappaleen rei'itys Kuva esittää oikeata puolta. Vastaava työ suoritetaan myös vasemmalla puolella. Mittaa ulompien anturipitimien reiät. Poraa reiät Ø40 mm reikäsahalla. Sisempiä antureita varten ei tarvita reikiä. M Anturipitimien asennus Sivu 18 / 24

19 30 Anturipitimien asennus Puhdista kuoren sisäpuoli miedolla saippualiuoksella. Puhdista reikien ympäristöt ja niiden sisäreunat puhdistuspyyhkeellä. Anna kuivua. Sivele ohut kerros aktivaattoria (osa-nro ) puhdistetuille pinnoille. Anna kuivua. D Puhdista anturien tunnistinpinnat (1) ja anturien pitimien pinnat (2) ja (3). Käytä puhdistuspyyhettä. Anna kuivua. Sivele ohut kerros aktivaattoria puhdistetuille pinnoille ja anna kuivua. IMG A Kuva A Poista suojateippi teipin toiselta puolelta. Kiinnitä teippi anturipitimen etupuolelle (katso kuva B). Suorita yllä olevat vaiheet kolmen muun anturipitimen kohdalla. Tarkasta anturipitimien takapuolella (A) olevan merkinnän oikea sijainti. Kuva B 1:llä merkityt pitimet (kulmaliittimellä varustettuja antureita varten) asetetaan sisemmäksi puskuriin. M Sivu 19 / 24

20 32B XC70:ssä sisemmät anturipitimet asennetaan skidplate-levyyn. 2:lla merkityt pitimet (suoralla liittimellä varustettuja antureita varten) asetetaan ulommaksi puskuriin. Tarkasta oikea sijainti asettamalla anturi kuhunkin pitimeen. Sisempien liittimien tulee olla käännettyinä oikealle. Kuva C Poista suojakalvo anturipitimien teipinpaloista. 32C M Asenna anturien pitimet numeromerkintä suunnattuna ylöspäin. Anturipitimien yläreunojen tulee olla vaakatasossa puskurissa. Teippi tarttuu välittömästi. Anturien virheellisestä asennosta saattaa olla seurauksena, että toiminta lakkaa kokonaan tai osittain. D A Skidplate-levyn asennus (XC70) Kuva A Käytä asennustyökalua sekä popniittejä välikkeiden kanssa, jotka ovat eri sarjasta. Kuva B Kiinnitä skidplate puskurinkuoreen. Kiinnitä neljä popniittiä. M Sivu 20 / 24

21 33B M Anturien ja johtosarjan asennus 34 Anturien ja johtosarjan asennus Kuva esittää asennusta vasemmalta ohjattavassa autossa. Ota anturit ja niiden johtosarja sarjasta. Aseta kaksi sisempää anturia anturipitimiin niin, että ne kiinnittyvät hyvin. Ulommat anturit asennetaan alhaalta päin sen jälkeen, kun puskuri on asennettu takaisin autoon. M Kytke johtosarjan liittimet sisempiin antureihin. Varmista että irrallisia ulompia antureita varten on tarpeeksi johtoa, niin että ne voidaan asentaa sen jälkeen kun puskurinkuori on paikallaan. Johtosarjan irrallisen liittimen tulee tulla ulos puskurin puolelta. Oikealta ohjattavissa autoissa on johtosarjan liittimen tultava ulos puskurin vasemmalta puolelta. Kytkettäessä pitää kuulua naksahdus. Ääni varmistaa, että pistoke on lukittunut. Aseta johtosarja reunaa pitkin puskurinkuoren sisälle vaahtomuovin yläpuolelle. Kiinnitä johtosarja butyyliteipillä. Käytä aktivaattoria (osa-nro ) alla tarttumisen parantamiseksi. Sivu 21 / 24

22 35 Aseta takaisin vaahtomuovi ja muovi puskurinkuoreen. Varmista että kaikki kiinnikkeet kiinnittyvät kunnolla. D Varmista että aktivaattori on kuivunut, vähintään kymmenen minuuttia, ennen maalausta. Malli V70 Maalaa anturit ja pitimet maalilla, jonka värikoodi on sama kuin auton. Käytä Volvon suosittelemaa maalia. Maalaa enintään kaksi kerrosta. Kun maali on kuivunut, poista suojapaperi. Koskee mallia XC70 D Sisemmät anturit maalataan värikoodilla: 426 hopea. Ulommat anturit maalataan vain kirkaslakalla. Kun maali on kuivunut, poista suojapaperi. Varo! Liian monesta lakkakerroksesta saattaa olla seurauksena, että toiminta lakkaa kokonaan tai osittain. Kaikki tunnistimet on lakattava hyvän toiminnan varmistamiseksi. Sivu 22 / 24

23 37 Pidä puskuria autoa vasten ja liitä anturien liitin autoon kiinnitettyyn liittimeen. Aseta puskuri takaisin noudattamalla kohtien 2-5 ohjeita käänteisessä järjestyksessä. Aseta kaksi ulompaa anturia anturipitimiin ja kytke ne vedettyyn johtosarjaan (katso kuva 34). M Liitä vedetty johdin pysäköintitutkan ohjausyksikön (PAM) vapaaseen porttiin. Se on kiinnitetty tarralla tavaratilaan vasemmalle puolelle pyöränkotelon taakse. Varmista, että pistoke naksahtaa paikalleen ja on kunnolla kiinni. D Kiinnitä anturijohdin niin, että se ei hankaudu eikä aiheuta ääntä. Lopputyöt 40 Lopputyöt Asenna takaisin: kynnykset, eteen ja taakse sivupaneelit tavaratilaan lattiamatto. 41 Sivu 23 / 24

24 Ohjelmoi ohjelmisto VIDA:n huoltotietojen mukaan. Sivu 24 / 24
