1 KOKEMUKSIA LAITOSHANKINNASTA HSY:N KOMPOSTOINTILAITOKSET RAKENNUTTAMISPÄÄLLIKKÖ JUHA LIPSANEN

2 HSY:N JÄTEHUOLLON RAKENNUTTAMISYKSIKKÖ Rakennuttamisyksikkö vastaa Rakennushankkeiden suunnittelusta ja rakennuttamisesta Kaatopaikkojen jälkihoidosta (vesien hallinta sekä kaasunkeräys ja hyödyntäminen) Jätehuollon ja rakennuttamisen kehittämishankkeista Yksikön vahvuus on 19 henkilöä Johto 2 Projektit 6 Käyttö 9 Kehittäminen 2 Investoinnit TA 2010 yhteensä 26,5 milj. euroa TA 2011 yhteensä 24,8 milj. euroa Tulevina vuosina investointitason arvioidaan olevan hieman yli 20 milj. euroa / vuosi. Kokemuksia laitoshankinnasta. HSY:n kompostointilaitokset

3 RAKENNUSHANKKEITA Ämmässuon jätteenkäsittelykeskus Kaatopaikan rakenteet ja rakennukset Kaatopaikan laajennusalueet Ensimmäinen (vanha) kompostointilaitos Toinen (uusi) kompostointilaitos Kaasu- ja vesijärjestelmät Kaasuvoimala Mädätyslaitos 2012 Suljetut kaatopaikat Vuosaari Seutula Sortti-asemat Kivikko, Konala, Ämmässuo (Valmiit) Ruskeasanta Kokemuksia laitoshankinnasta. HSY:n kompostointilaitokset

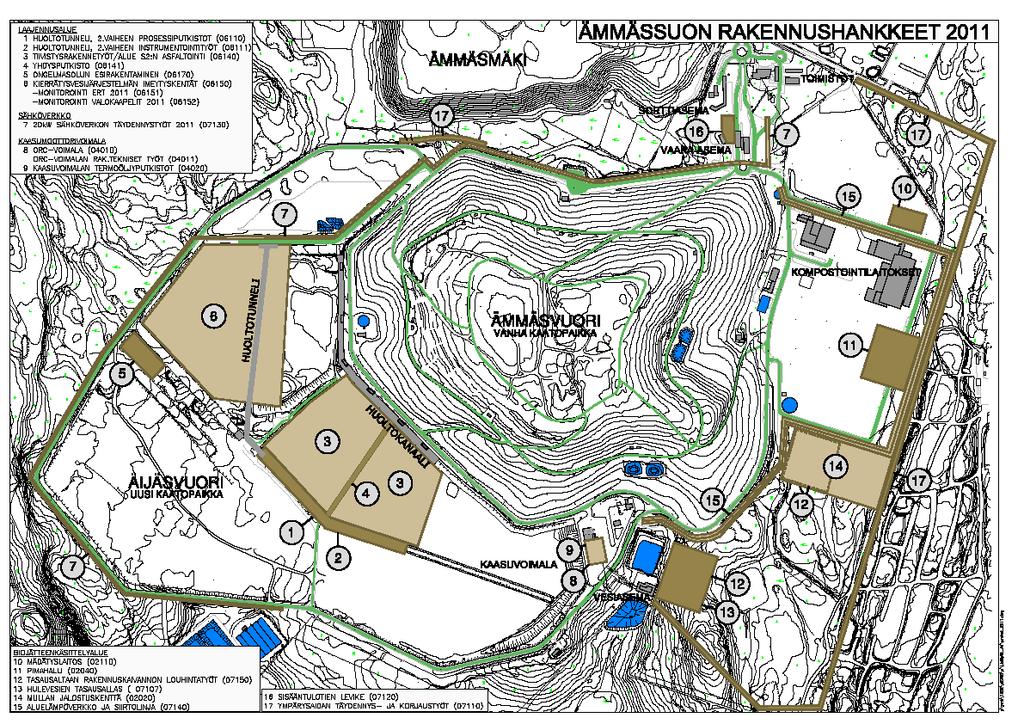

4 ÄMMÄSSUON HANKKEET 2011 Kokemuksia laitoshankinnasta. HSY:n kompostointilaitokset

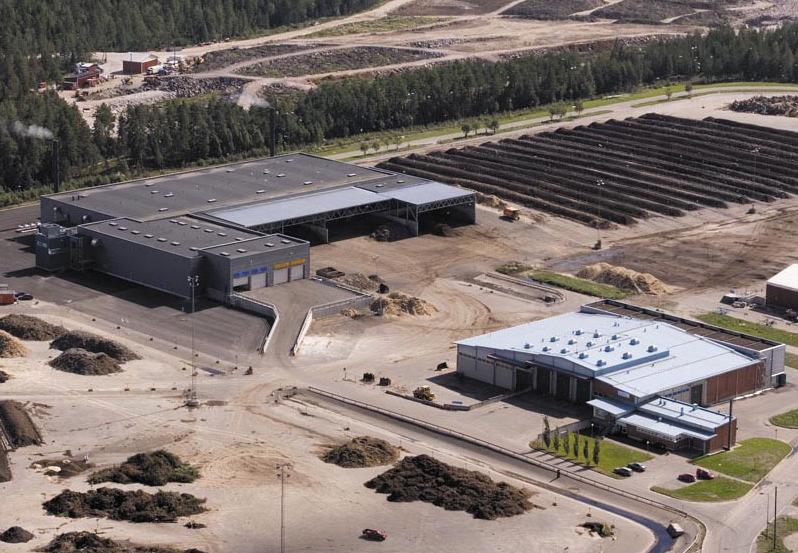

5 CASE-KOHTEEN ESITTELY 1. Biojäte vastaanotetaan uuteen kompostointilaitokseen, jossa sitä kompostoidaan kolmen viikon ajan. 3. Laitoksissa käsiteltyä materiaalia jälkikypsytetään ja käännetään avoaumoissa noin kolmen kuukauden ajan. Lopputuote on mullan raaka-ainetta. 2. Biojätettä jälkikompostoidaan vanhassa kompostointilaitoksessa 1,5 viikkoa Kokemuksia laitoshankinnasta. HSY:n kompostointilaitokset

6 ENSIMMÄINEN KOMPOSTOINTILAITOS Yli 10 vuotta vanha ja peruskorjaustarpeessa Tukiaineet Jälkikypsytys Biosuodatin Tunnelit Pesurit Sekoitus Biojätteen vastaanotto Kokemuksia laitoshankinnasta. HSY:n kompostointilaitokset

7 ENSIMMÄISEN LAITOKSEN KOKEMUKSET Ensimmäinen kompostointilaitos rakennettiin Nimelliskapasiteetti oli tonnia vuodessa Laitos ei saavuttanut takuuarvoja 1997 Takuukokeet uusittiin 1998, mutta takuuarvoja ei edelleenkään saavutettu Takuuarvot olivat sakollisia Lopputuloksesta päätti lopulta yhteisesti hyväksytty sovittelulautakunta Päätös on salainen Käsittelykapasiteetti alle luvatun, syöpymisiä ja teknisiä ongelmia Käytetään jälkikompostointiin Kokemuksia laitoshankinnasta. HSY:n kompostointilaitokset

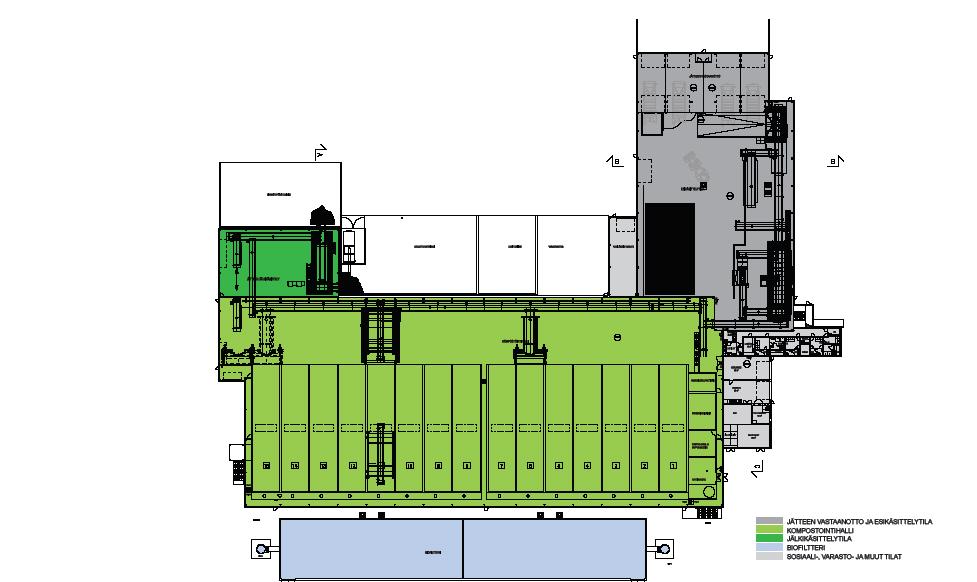

8 Esikäsitelty biojäte eli tuore komposti TOINEN KOMPOSTOINTILAITOS Automaattiset täyttö- ja tyhjennyslaitteet Biojätteen vastaanotto Esikäsittely 15 kompostointitunnelia Biosuodatin Kokemuksia laitoshankinnasta. HSY:n kompostointilaitokset

9 TOISEN LAITOKSEN KOKEMUKSET Toinen kompostointilaitos rakennettiin Nimelliskapasiteetti tonnia vuodessa Hankkeen pitkä valmisteluaika YTV:n hallitus hyväksyi hankesuunnitelman YTV:n hallitus valitsi KVR-urakoitsijan Urakkasopimus YTV:n ja urakoitsijan välillä allekirjoitettiin Urakkahinta oli (alv. 0 %) Valmis vastaanottamaan biojätettä Laitos ei saavuttanut takuuarvoja Takuukokeet uusittiin 2009, mutta takuuarvoja ei edelleenkään saavutettu Takuuarvot olivat sakollisia Lopputuloksesta päätti lopulta välimiesoikeus Päätös ei ole julkinen Käsittelykapasiteetti alle luvatun, joitakin teknisiä ongelmia Kokemuksia laitoshankinnasta. HSY:n kompostointilaitokset

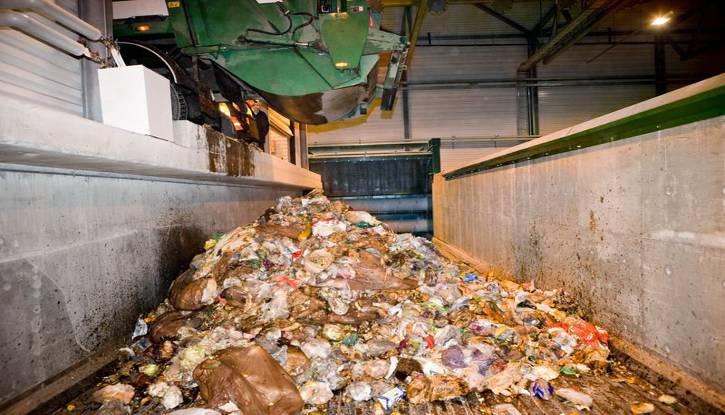

10 OPETUKSET Keskeistä on kiinnittää huomiota laitokselle tulevaan biojätteeseen Biojäte on hyvin heterogeeninen materiaali, josta on vaikea ottaa edustavaa näytettä (näytteen edustavuus) Kokemuksia laitoshankinnasta. HSY:n kompostointilaitokset

11 OPETUKSET Kiinnitettävä huomiota Kuinka biojäte on kuvattu ja huomioitu tarjouspyynnössä? Kuinka biojäte ja sen ominaisuudet määritetään mahdollisissa takuukokeissa (näytteenotto)? Jos on olemassa standardeja syytä käyttää Mitä tutkitaan (ph-arvo, kuiva-ainepitoisuus jne.) Miten tutkitaan (näytteiden edustavuus) Näytteenotto Näytteiden määrä Näytteenottokohta ja -tapa Näytteiden säilytys Analysointi Analysointitapa Analysoinnin ajankohta näytteenotosta (analysointiviive?) Kuka vastaa näytteenotosta ja analysoinnista (mielellään puolueeton taho) Kokemuksia laitoshankinnasta. HSY:n kompostointilaitokset

12 STANDARDIT Standardit edustavat yleisesti hyväksyttäviä menetelmiä Näytteenotto, näytteiden säilyttäminen ja niiden kuljettaminen laboratorioon ASTM International standardeja 5 kpl CEN-EN standardeja 5 kpl Nordtest method NT Envir 004 Näytteiden analysoiminen Esim. biojätteen ph-arvon määrittämiseen ei ole olemassa hyväksyttyä standardia, mutta Standardi SFS-EN määrittelee rutiinimenetelmän, jolla näyte valmistellaan kemiallisiin ja fysikaalisiin testeihin SFS-EN (Soil improvers and growing media. Determination of ph) standardissa annetaan instrumenttimenetelmä maanparannusaine- ja kasvualustasuspensioiden ph-arvon rutiinimääritystä varten Syytä mainita tarjouspyynnössä mitä standardeja käytetään Kokemuksia laitoshankinnasta. HSY:n kompostointilaitokset

13 ERÄS STANDARDIEN MUKAINEN TAPA OTTAA NÄYTE NÄYTTEENOTTO KASASTA CASE-KOHTEELLE Takuukoe 6 vk Jätemäärä tonnia Näytteiden lukumäärä on 148 kpl [Nordtest] Näytteiden osien fyysinen koko riippuu maksimiraekoosta. Jätteen kappalekoon pienentämisellä (80 mm) päästään järkevään näytteen kokoon n. 8 kg. [CEN/TR ] Joukko (Population) Kuuden viikon jätevirta n t (Highly stratified) Erittäin kerrostunut Alajoukko (Subpopulation) Yhden päivän jäte n t Kaikista lukuisista eri kerroksista (strata) tulisi ottaa omat näytteensä Näin ei voida menetellä, joten otetaan yhdistelmänäytteet Tukiaineet, tuhka ja kalkki Näyte (Sample) Alku ph -arvo Koostuu alajoukon osanäytteistä (extracts). Tehdään sekoitus ja kappalekoon pienentäminen Alanäyte (Subsample) Koostuu näytteen osanäytteistä (specimens). Kyseessä on laboratorionäyte Pienin arvo ph Keskiarvo ph Käsittely: Koska Suurin arvo ph Saadaan 30 työpäivän aikana yhteensä 30 ph -arvoa Laadittu malliksi ph-arvon määrittämistä varten Biojäte tunneleissa 21 vrk, jossa yhteydessä 1 kääntö ja loppuseulonta Takuukokeet: Kypsyys ja hygieenisyys määritetään yhden tunnelin eli vrk:n aikana tulleesta biojätteestä Rottegrad Salmonella Siemenet ph -arvon vaikutus kypsyyteen Kokemuksia laitoshankinnasta. HSY:n kompostointilaitokset

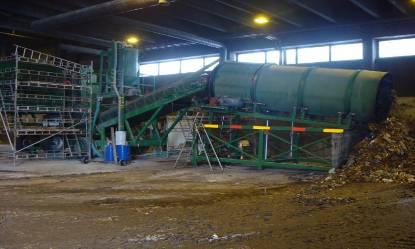

14 VTT:N OHJE TAKUUKOETTA VARTEN NÄYTTEENOTTO JATKUVASTA JÄTEVIRRASTA Näytteitä 300 kpl Kappalekoon pienentäminen repijällä Homogenisointi rumpuseulalla Näytteet ( l) putoavasta tavarasta Kokoomanäyte 30 l Seulonta # 40 mm Laboratorionäyte 5 l Lisäksi päivän näytteistä kokoomanäytteet (a 500 ml) Analysointi välittömästi Kokemuksia laitoshankinnasta. HSY:n kompostointilaitokset

15 6,5 6 5,5 5 4,5 4 NÄYTTEIDEN EDUSTAVUUS Esimerkkinä ph-arvo toisen takuukokeen aikana määritettynä. ph-arvo vaihteli varsin vähän, kun näytteet olivat edustavia. Vaatimus urakoitsijalle Maks. 6,2 Ka. 5,3 Min. 4,5 Kokemuksia laitoshankinnasta. HSY:n kompostointilaitokset N 1 / p H N 6 / N 5 / N 1 / N 1 / N 2 / N 7 / N 5 / N 3 / N 1 / N 6 / N 4 / N 1 / N 6 / N 5 / N 2 / N 7 / N 4 / N 1 / N 6 / N 2 / N 7 / N 5 / N 1 0 /0 2 0 N 5 / N 5 / N 5 / N 1 0 /0 8 0 N 1 / N 1 / N 6 / N 3 / N 8 / N 5 / N 2 / N 7 / N 5 / N 2 / N 2 / N 7 / N 4 / N 9 /

16 YHTEENVETO Mikäli kompostointilaitoksen toimittajaa vaaditaan todistamaan laitoksen suorituskyky (takuukokeet) Keskeistä on kuvata biojäte mahdollisimman hyvin Keskeistä on ilmoittaa biojätteen omianaisuuksien määrittämisessä käytettävät standardit tai muut menetelmät Olennaista on, että otetaan edustavia näytteitä (näytteiden lukumäärä, näytteiden koko ja jätteen palakoko) Olennaista on kertoa otetaanko näyte kasasta, vai jatkuvasta jätevirrasta (esim. hihnalta putoava biojäte) Vaikka ostaja haluaa takuut ostamansa laitoksen toimivuudesta, on harkittava myös toimivuusvastuun siirtämistä ostajalle Tällöin ostaja suunnittelee laitoksen Takuukokeita ei välttämättä tarvita, joten erimielisyyksiä toimittajien kanssa ei synny Näin voidaan välttää valtaosa myöhemmistä hankintaan liittyvistä tulkinnoista ja niistä johtuvista mahdollisista ostajan ja toimittajan välisistä erimielisyyksistä Kokemuksia laitoshankinnasta. HSY:n kompostointilaitokset
