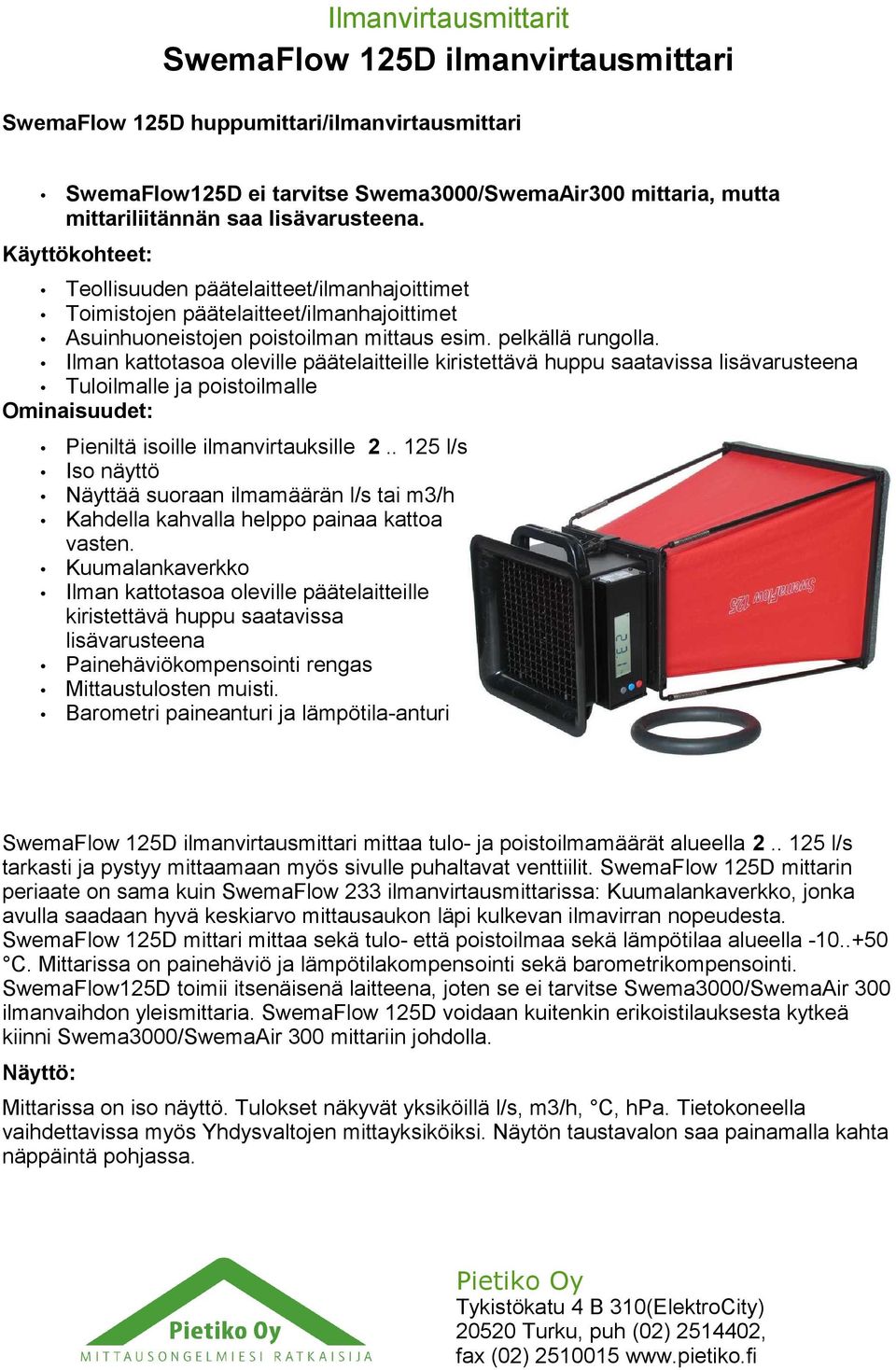

1 SwemaFlow 125D ilmanvirtausmittari SwemaFlow 125D huppumittari/ilmanvirtausmittari SwemaFlow125D ei tarvitse Swema3000/SwemaAir300 mittaria, mutta mittariliitännän saa lisävarusteena. Käyttökohteet: Teollisuuden päätelaitteet/ilmanhajoittimet Toimistojen päätelaitteet/ilmanhajoittimet Asuinhuoneistojen poistoilman mittaus esim. pelkällä rungolla. Ilman kattotasoa oleville päätelaitteille kiristettävä huppu saatavissa lisävarusteena Tuloilmalle ja poistoilmalle Ominaisuudet: Pieniltä isoille ilmanvirtauksille l/s Iso näyttö Näyttää suoraan ilmamäärän l/s tai m3/h Kahdella kahvalla helppo painaa kattoa vasten. Kuumalankaverkko Ilman kattotasoa oleville päätelaitteille kiristettävä huppu saatavissa lisävarusteena Painehäviökompensointi rengas Mittaustulosten muisti. Barometri paineanturi ja lämpötila-anturi SwemaFlow 125D ilmanvirtausmittari mittaa tulo- ja poistoilmamäärät alueella l/s tarkasti ja pystyy mittaamaan myös sivulle puhaltavat venttiilit. SwemaFlow 125D mittarin periaate on sama kuin SwemaFlow 233 ilmanvirtausmittarissa: Kuumalankaverkko, jonka avulla saadaan hyvä keskiarvo mittausaukon läpi kulkevan ilmavirran nopeudesta. SwemaFlow 125D mittari mittaa sekä tulo- että poistoilmaa sekä lämpötilaa alueella C. Mittarissa on painehäviö ja lämpötilakompensointi sekä barometrikompensointi. SwemaFlow125D toimii itsenäisenä laitteena, joten se ei tarvitse Swema3000/SwemaAir 300 ilmanvaihdon yleismittaria. SwemaFlow 125D voidaan kuitenkin erikoistilauksesta kytkeä kiinni Swema3000/SwemaAir 300 mittariin johdolla. Näyttö: Mittarissa on iso näyttö. Tulokset näkyvät yksiköillä l/s, m3/h, C, hpa. Tietokoneella vaihdettavissa myös Yhdysvaltojen mittayksiköiksi. Näytön taustavalon saa painamalla kahta näppäintä pohjassa.

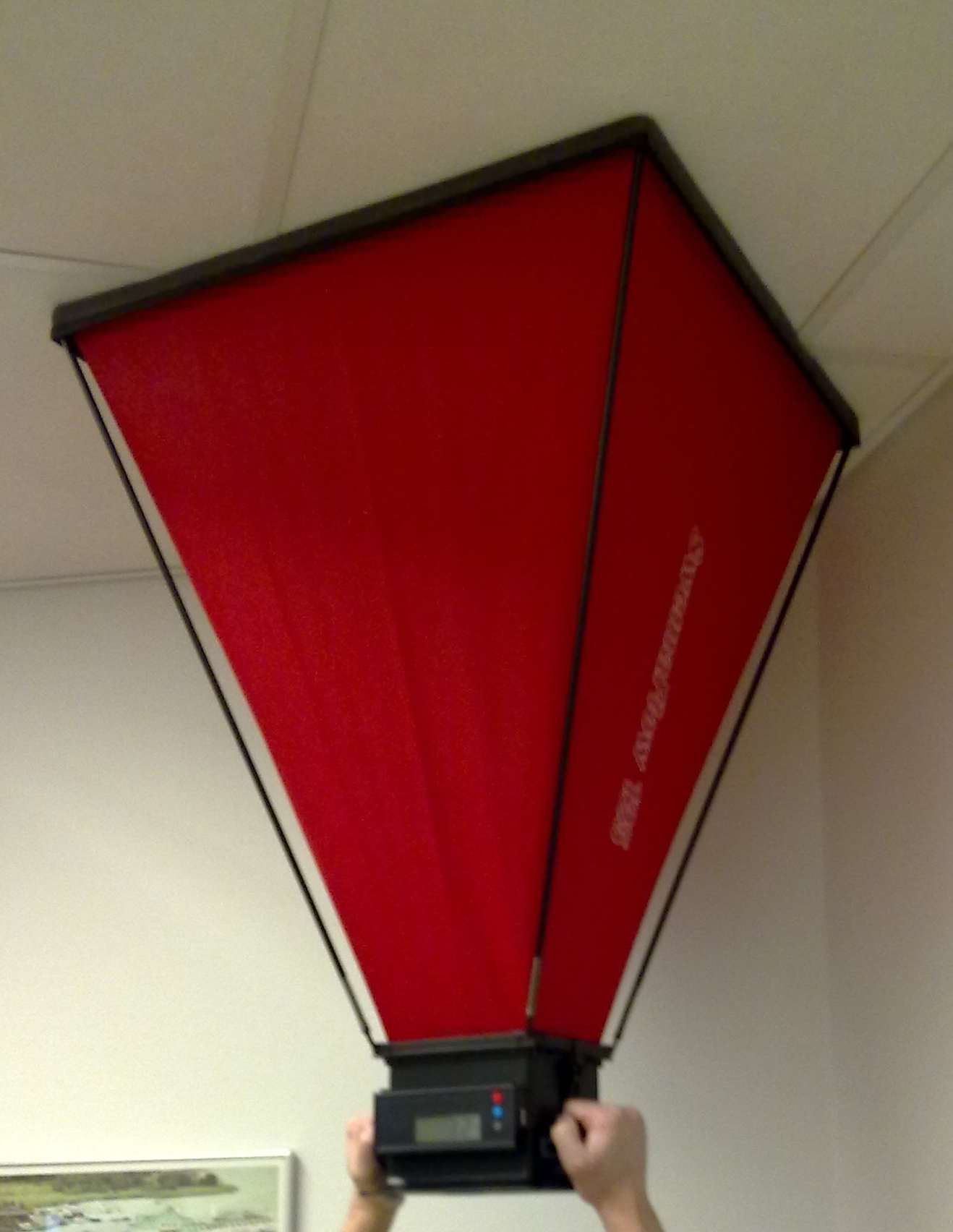

2 Painehäviön kompensointi: Ilmanvirtausmittarin painehäviö aiheuttaa usein mittaustuloksen vääristymistä. SwemaFlow 125D:ssä on automaattinen painehäviön kompensointi, joka perustuu kuristusrenkaan käyttöön. Virtaus venttiilistä mitataan kuristusrenkaalla ja ilman sitä. SwemaFlow125D oleva ohjelma laskee näiden perusteella todellisen virtauksen Mittaus: Ilmanvirtaus mittarin runko on varustettu kahdella kahvalla, joiden avulla huppu on helppo painaa tiiviisti venttiilin ympärille. Mittaustulokset voit tallentaa kätevästi Swemaflow125D :n mittarin rungossa olevalla painonapilla. SwemaFlow 125D ilmanvirtausmittari toimitetaan varustettuna näytöllä, muistilla, valinnaisella 300 x 300 mm:n hupulla, verkkolaturilla ja kantolaukulla. Lisävarusteena on saatavana huppuja 650 x 650 mm:n, 650 x 650 mm:n kuristettavalla aukolla, 650 x 250 mm:n ja mukautetuilla aukoilla. Mitta-alue Tarkkuus Lämpötila-alue C Lämpötilariippuvu us Kalibrointi l/s, m3/h ± 3,5 % lukemasta, tai vähintään +/- 0,4l/s ± 0,5 C lukemasta Mukana seuraa jäljitettävä kalibrointitodistus Kalibrointiväli 12 kk. Barometrine paine hpa, inhg, ±3,5 hpa Muisti 9999 muistipaikkaa Paino 1,975 kg sisältäen hupun 300 x 300 Akun latausaika PC-liityntä PC-ohjelma 1 tunti(80%), 2 tuntia(100%) USB-kaapeli Ladattavissa Sweman sivuilta. Esim. Teraterm

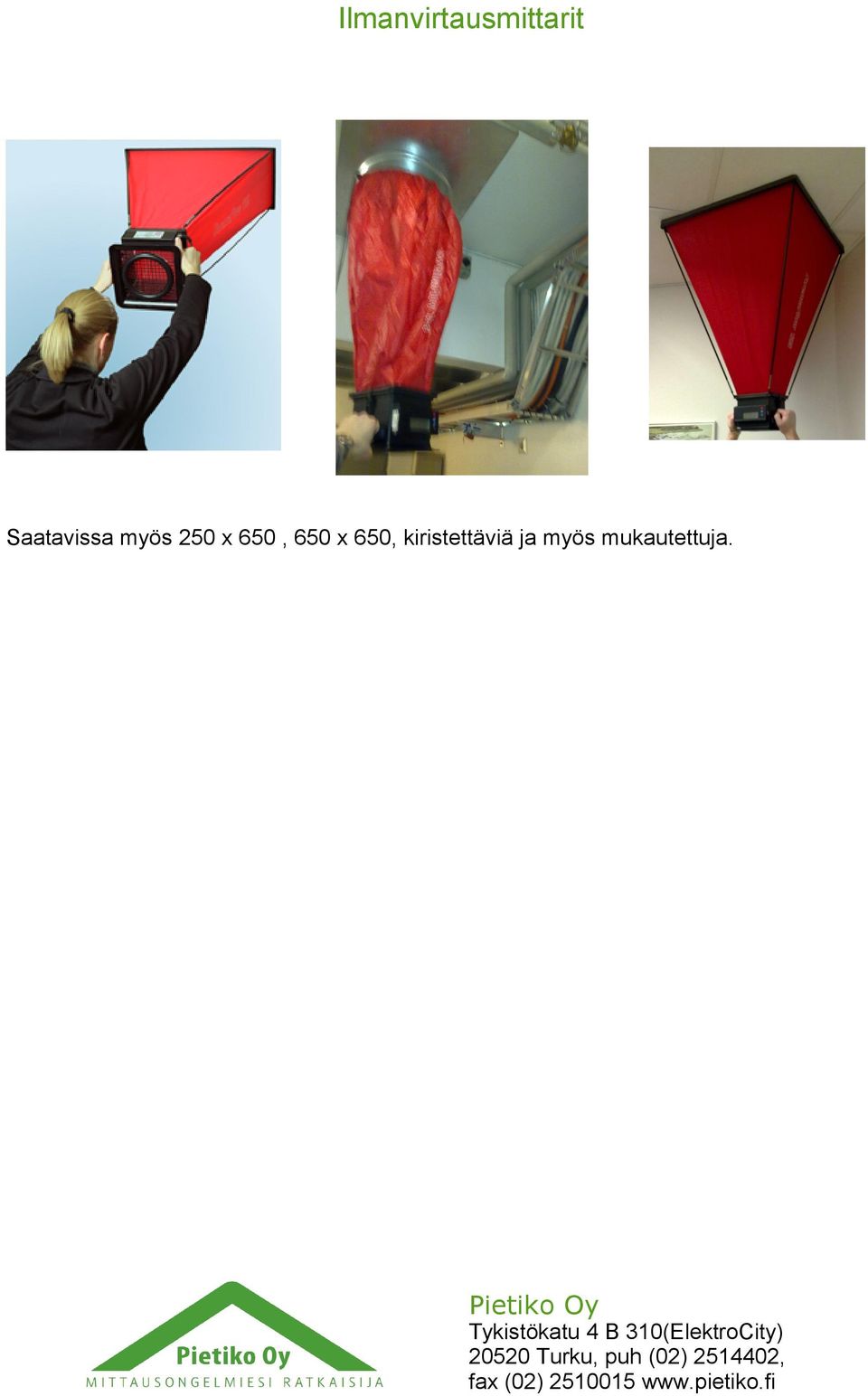

3 Saatavissa myös 250 x 650, 650 x 650, kiristettäviä ja myös mukautettuja.

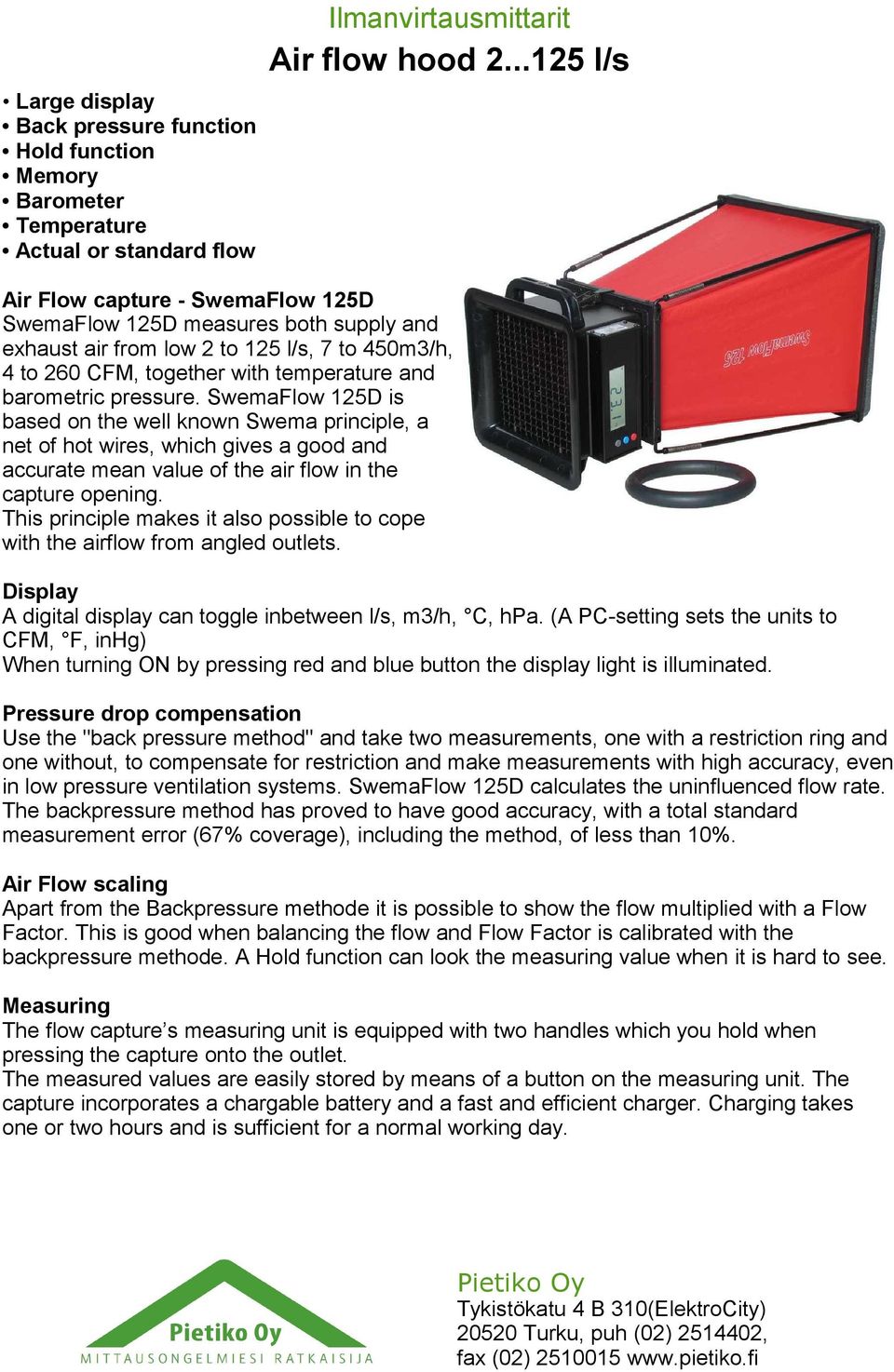

4 Large display Back pressure function Hold function Memory Barometer Temperature Actual or standard flow Ilmanvirtausmittarit Air flow hood l/s Air Flow capture - SwemaFlow 125D SwemaFlow 125D measures both supply and exhaust air from low 2 to 125 l/s, 7 to 450m3/h, 4 to 260 CFM, together with temperature and barometric pressure. SwemaFlow 125D is based on the well known Swema principle, a net of hot wires, which gives a good and accurate mean value of the air flow in the capture opening. This principle makes it also possible to cope with the airflow from angled outlets. Display A digital display can toggle inbetween l/s, m3/h, C, hpa. (A PC-setting sets the units to CFM, F, inhg) When turning ON by pressing red and blue button the display light is illuminated. Pressure drop compensation Use the "back pressure method" and take two measurements, one with a restriction ring and one without, to compensate for restriction and make measurements with high accuracy, even in low pressure ventilation systems. SwemaFlow 125D calculates the uninfluenced flow rate. The backpressure method has proved to have good accuracy, with a total standard measurement error (67% coverage), including the method, of less than 10%. Air Flow scaling Apart from the Backpressure methode it is possible to show the flow multiplied with a Flow Factor. This is good when balancing the flow and Flow Factor is calibrated with the backpressure methode. A Hold function can look the measuring value when it is hard to see. Measuring The flow capture s measuring unit is equipped with two handles which you hold when pressing the capture onto the outlet. The measured values are easily stored by means of a button on the measuring unit. The capture incorporates a chargable battery and a fast and efficient charger. Charging takes one or two hours and is sufficient for a normal working day.

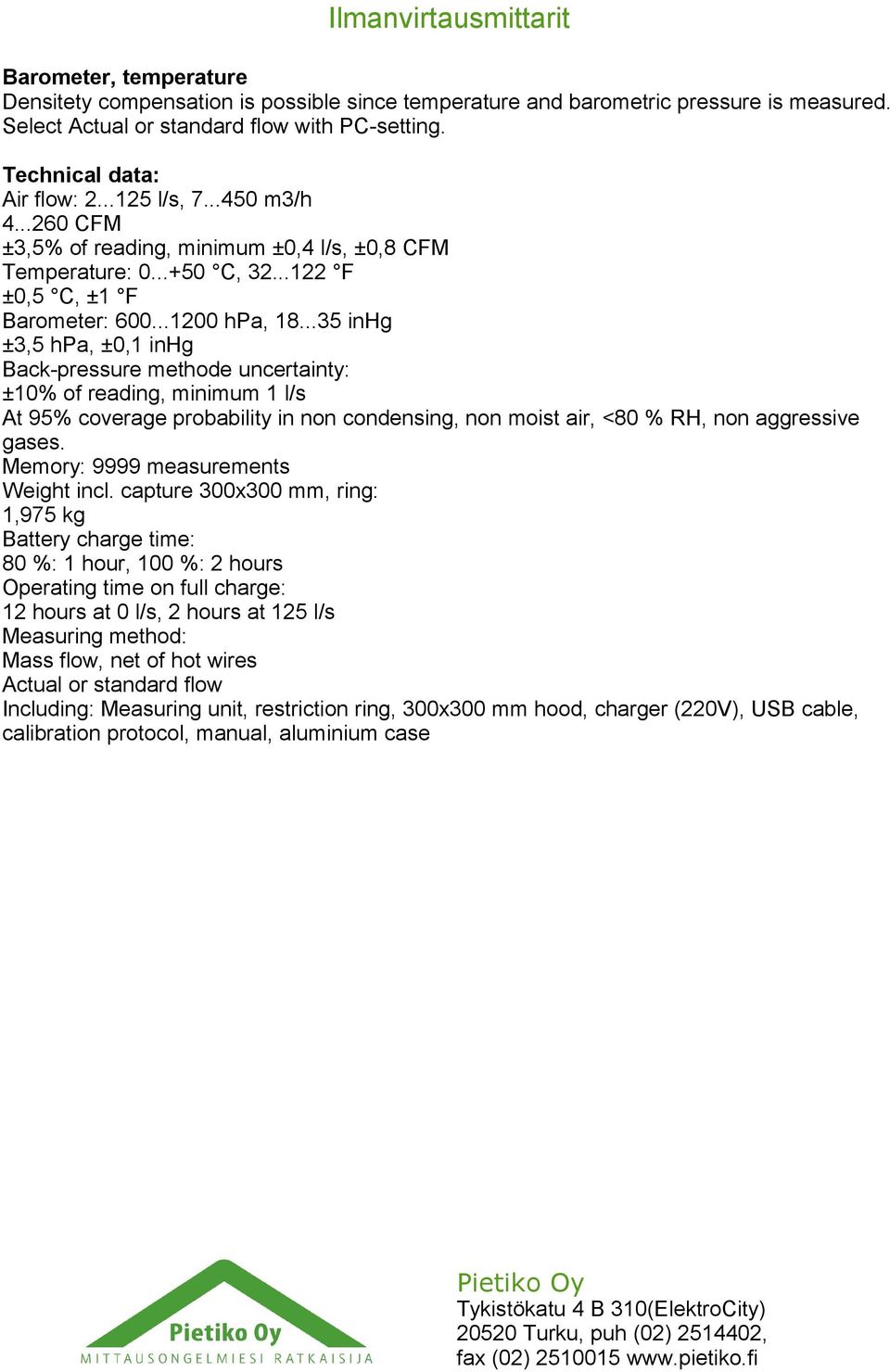

5 Barometer, temperature Densitety compensation is possible since temperature and barometric pressure is measured. Select Actual or standard flow with PC-setting. Technical data: Air flow: l/s, m3/h CFM ±3,5% of reading, minimum ±0,4 l/s, ±0,8 CFM Temperature: C, F ±0,5 C, ±1 F Barometer: hpa, inhg ±3,5 hpa, ±0,1 inhg Back-pressure methode uncertainty: ±10% of reading, minimum 1 l/s At 95% coverage probability in non condensing, non moist air, <80 % RH, non aggressive gases. Memory: 9999 measurements Weight incl. capture 300x300 mm, ring: 1,975 kg Battery charge time: 80 %: 1 hour, 100 %: 2 hours Operating time on full charge: 12 hours at 0 l/s, 2 hours at 125 l/s Measuring method: Mass flow, net of hot wires Actual or standard flow Including: Measuring unit, restriction ring, 300x300 mm hood, charger (220V), USB cable, calibration protocol, manual, aluminium case
