Tillinmäen alikulkusilta Teräsbetoninen jatkuva kaukalopalkkisilta Tillinmäen alikulkusilta Hl 8,645 m Kokonaispituus 60,0 m 22,5 + 26,5 m > 5,2 m 1 230 000 (i=145,2) Siltapaikalla Juurikorpi -

1 Tillinmäen alikulkusilta Teräsbetoninen jatkuva kaukalopalkkisilta Tillinmäen alikulkusilta Hl 8,645 m Kokonaispituus 60,0 m 22,5 + 26,5 m > 5,2 m (i=145,2) Siltapaikalla Juurikorpi - Hamina rata ylittää moottoritien E18. Silta sijaitsee radan km-lukemalla Radan tasaus on siltapaikalla koveralla kaarella S=25000 ja vaihtelee välillä Vaakageometria on klotoidillla A=224. Alittavan E18 tasaus on sillan kohdalla tasolla ja sijaitsee koveralla kaarella S=6000. Siltapaikalla sijaitsevat nykyisin radan ylittävät maantie- ja kevyenliikenteen sillat. Sillat puretaan ennen uuden sillan rakentamista. Sillan kohdalla nykyisin sijaitsevat pylväät siirretään ennen siltatöiden aloittamista. jatkuva kaukalopalkkisilta, Liikenneviraston tyyppiä Bjkp. Muottia 1456 m2tr Betonia 776 m3tr Raudoitteet kg Jänneraudoitteet kg Jari Sutinen

Tillinmäen ylikulkukäytävä Teräsbetoninen jatkuva laattasilta Tillinmäen ylikulkukäytävä Hl 4,0 m Kokonaispituus 53,2 m 21,179 + 21,179 m Vinous 30 gon > 5,2 m 230 000 (i=145,2) Siltapaikalla kevyen

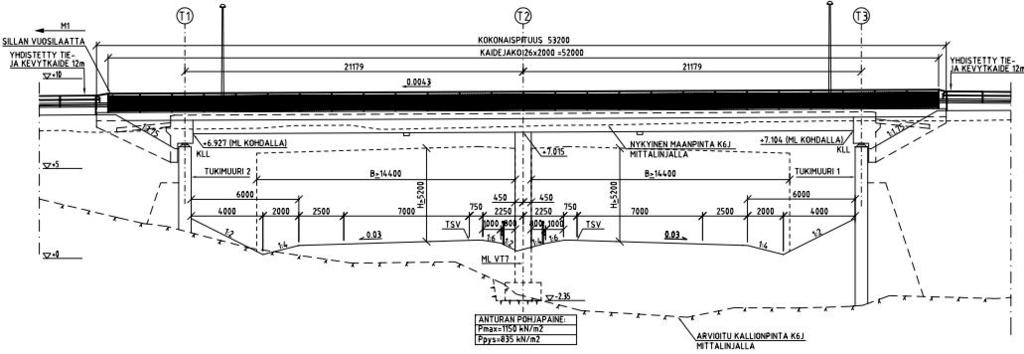

2 Tillinmäen ylikulkukäytävä Teräsbetoninen jatkuva laattasilta Tillinmäen ylikulkukäytävä Hl 4,0 m Kokonaispituus 53,2 m 21, ,179 m Vinous 30 gon > 5,2 m (i=145,2) Siltapaikalla kevyen liikenteen väylä K6J ylittää Vt 7:n. Siltapaikalla K6J on vaakageometrialtaan suora ja pystygeometrialtaan kaltevuudella 0,0043 pohjoiseen. Vt7 on siltapaikalla suora. jatkuva laattasilta, Liikenneviraston tyyppiä Bjl. Muottia 425 m2tr Betonia 298 m3tr Raudoitteet kg Juhani Karri

Ratavuoren ylikulkusilta Teräsbetoninen jatkuva laattasilta Ratavuoren ylikulkusilta Hl 12,5 m Kokonaispituus 71,0 m 15,6 + 18,5 + 15,1 + 13,5 m Vinous 30,14 gon (tie) > 3,2 m (rata) > 7,47 m 1 010

3 Ratavuoren ylikulkusilta Teräsbetoninen jatkuva laattasilta Ratavuoren ylikulkusilta Hl 12,5 m Kokonaispituus 71,0 m 15,6 + 18,5 + 15,1 + 13,5 m Vinous 30,14 gon (tie) > 3,2 m (rata) > 7,47 m (i=145,2) Ratavuoren ylikulkusilta sijaitsee Haminan kaupungissa. Siltapaikalla maantie M1 (Mt 374) ja kevyen liikenteen väylä J1 ylittävät tavaraliikenteen käytössä olevan radan ja kevyen liikenteen väylän K6J:n. Siltapaikalla M1 on kaksiajokaistainen ja kevyen liikenteen väylä J1 liittyy tien vasempaan reunaan. Siltapaikalla M1 on vaakageometrialtaan suora ja pystygeometrialtaan kaltevuudella 0,0045 lounaaseen, Summan suuntaan laskeva. Kevyen liikenteen väylä J1 noudattaa siltapaikalla M1:n geometriaa ja Tavaraliikenneraiteessa on siltapaikalla muuttuva kaarre (klotoidi). K6J on siltapaikalla suora. jatkuva laattasilta, Liikenneviraston tyyppiä Bjl. Muottia 1100 m2tr Betonia 760 m3tr Raudoitteet kg Teppo Mäkikunnas

4 Suokallion alikulkukäytävä Teräsbetoninen laattakehäsilta II Suokallion alikulkukäytävä Hl 15,9 16,6 m Kokonaispituus 5,5 5,6 m Jännemitta 5,0 m > 4,6 m (i=145,2) S24 Suokallion alikulkukäytävä sijaitsee Haminan kaupungissa. Silta sijaitsee Vt7:n väylän M3 paalulla Kevyen liikenteen väylä K30J alittaa M3 tällä kohdalla. M3:n tasausviivan korkeus on siltapaikan kohdalla n. tasovälillä +11, ,7. Alittavan kevyen liikenteen väylän K30J tasausviiva on sillan kohdalla n. tasovälillä +4,9...+5,3. Tielinjalla sillan kohdalla on vaakakaarre R=400. Tasausviivalla on sillan kohdalla kaltevuus 0,03. Alimenevän kevyen liikenteen väylän pituuskaltevuus sillan kohdalla on 0,0165. Vaakageometrialtaan väylä on sillan kohdalla suora, ennen ja jälkeen sillan on vaakakaarteet R=100 ja R=60. laattakehäsilta, Liikenneviraston tyyppiä Blk II. Muottia 350 m2tr Betonia 349 m3tr Raudoitteet kg Heikki Vanne

Huoltomäen alikulkukäytävä Teräsbetoninen laattakehäsilta II Huoltomäen alikulkukäytävä Hl 7,0 m Kokonaispituus 5,6 m Jännemitta 5,0 m Vinous 5 gon > 3,2 m 144 000 (i=145,2) S25 Huoltomäen

5 Huoltomäen alikulkukäytävä Teräsbetoninen laattakehäsilta II Huoltomäen alikulkukäytävä Hl 7,0 m Kokonaispituus 5,6 m Jännemitta 5,0 m Vinous 5 gon > 3,2 m (i=145,2) S25 Huoltomäen alikulkukäytävä sijaitsee Haminan kaupungissa. Silta sijaitsee Vt7:n rampin E3R2 paalulla Kevyen liikenteen väylä J5 alittaa E3R2 tällä kohdalla. E3R2:n tasausviivan korkeus on siltapaikan kohdalla n. tasovälillä +11, ,1. Alittavan kevyen liikenteen väylän J5 tasausviiva on sillan kohdalla n. tasovälillä +6,6...+7,2. Tielinja sillan kohdalla on vaakakaarre R=275. Tasausviiva on sillan kohdalla kupera kaarella S=2500. Alimenevän kevyen liikenteen väylän pituus kaltevuus sillan kohdalla on 0,03, ennen ja jälkeen sillan on kuperat kaarteet S=80 ja S=140. Vaakageometrialtaan väylä on suora. laattakehäsilta, Liikenneviraston tyyppiä Blk II Muottia 303 m2tr Betonia 80 m3tr Raudoitteet 6735 kg Heikki Vanne

Metsärannan alikulkukäytävä Teräsbetoninen laattakehäsilta II Metsärannan alikulkukäytävä Hl 12,5 14,1 m Kokonaispituus 5,3 5,7 m Jännemitta 5,0 m Vinous 11 gon > 3,2 m 226 000 (i=145,2) S51

6 Metsärannan alikulkukäytävä Teräsbetoninen laattakehäsilta II Metsärannan alikulkukäytävä Hl 12,5 14,1 m Kokonaispituus 5,3 5,7 m Jännemitta 5,0 m Vinous 11 gon > 3,2 m (i=145,2) S51 Metsärannan alikulkukäytävä sijaitsee Haminan kaupungissa. Silta sijaitsee Vt7:n väylän M1paalulla Kevyen liikenteen väylä J5 alittaa M1 tällä kohdalla. M1:n tasausviivan korkeus on siltapaikan kohdalla n. tasovälillä +10, ,4. Alittavan kevyen liikenteen väylän J5 tasausviiva on sillan kohdalla n. tasovälillä +5,7...+6,3. Tielinja sillan kohdalla on vaakakaarre R=90. Tasausviivalla on sillan kohdalla kaltevuus 0,012. Alimenevän kevyen liikenteen väylän pituuskaltevuus sillan kohdalla on 0,023, ennen ja jälkeen sillan on kuperat kaarteet S=300 ja S=280. laattakehäsilta, Liikenneviraston tyyppiä Blk II. Muottia 413 m2tr Betonia 123 m3tr Raudoitteet kg Heikki Vanne

Kevyen liikenteen väylä K206J alittaa M15 sekä kevyenlikenteen väylän K61J tällä kohdalla. M15:n tasausviivan korkeus on siltapaikan kohdalla n. tasovälillä +13,9...+13,4.

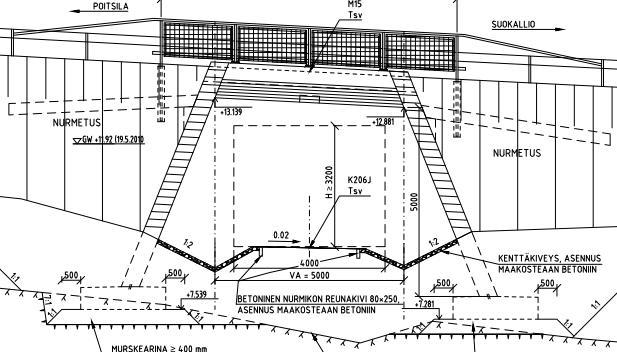

7 Myllyvuoren alikulkukäytävä Teräsbetoninen laattakehäsilta II Myllyvuoren alikulkukäytävä J. Noeskoski Hl 13,6 m Kokonaispituus 5,6 m Jännemitta 5,0 m > 3,2 m (i=145,2) S54 Myllyvuoren alikulkukäytävä sijaitsee Haminan kaupungissa. Silta sijaitsee Vt7:n väylän M15 paalulla Kevyen liikenteen väylä K206J alittaa M15 sekä kevyenlikenteen väylän K61J tällä kohdalla. M15:n tasausviivan korkeus on siltapaikan kohdalla n. tasovälillä +13, ,4. Alittavan kevyen liikenteen väylän K206J tasausviiva on sillan kohdalla n. tasovälillä +8,7...+9,9. Tielinja (M15) sillan kohdalla on vaakakaarre R=800. Tasausviivalla on sillan kohdalla kupera kaarre S=300. Alimenevän kevyen liikenteen väylän pituuskaltevuus sillan kohdalla on 0,028 ja sillan jälkeen on kupera kaarre S=300. Vaakageometrialtaan väylä on sillan kohdalla suora. Silta on tyypiltään teräsbetoninen laattakehäsilta, Liikenneviraston tyyppiä Blk II. Muottia 530 m2tr Betonia 185 m3tr Raudoitteet kg Heikki Vanne

8 Ruissalon alikulkukäytävä Teräsbetoninen elementtirakenteinen laattasilta I Myllyvuoren alikulkukäytävä J. Noeskoski Hl 13,5 m Kokonaispituus 10,0 m Jännemitta 9,0 m > 2,8 m (i=145,2) S55 Ruissalon alikulkukäytävä sijaitsee Haminan kaupungissa. Silta sijaitsee Maantien 3711 (M15) paalulla Kevyen liikenteen väylä K205J alittaa M15:n tällä kohdalla. M15:n tasausviivan korkeus on siltapaikan kohdalla n. tasovälillä +17, ,5. Alittavan kevyen liikenteen väylän K205J:n tasausviiva on sillan kohdalla n. tasovälillä +12, ,2. Tielinja sillan kohdalla on suora. Tasausviivalla on sillan kohdalla kaltevuus 0,058. Alimenevän kevyen liikenteen väylän pituuskaltevuus sillan kohdalla on 0,0375. elementtirakenteinen laattasilta, Tiehallinnon tyyppiä Ble I. Muottia 99 m2tr Betonia 36 m3tr Raudoitteet 6100 kg Vesa Rönty

Ruissalon risteyssilta Jännitetty betoninen jatkuva ulokepalkkisilta Ruissalon risteyssilta Hl 19,0 m Kokonaispituus 76,8 m (2,25) + 11 + 26 + 27 + (2,25) m > 5,2 m 1 310 000 (i=145,2) S7 Ruissalon

9 Ruissalon risteyssilta Jännitetty betoninen jatkuva ulokepalkkisilta Ruissalon risteyssilta Hl 19,0 m Kokonaispituus 76,8 m (2,25) (2,25) m > 5,2 m (i=145,2) S7 Ruissalon risteyssilta sijaitsee Haminan kaupungissa. Silta sijaitsee Vt7:n paalulla 4154,244. Siltapaikalla kevyen liikenteen väylä J5 sekä maantie M3 ylittävät Vt7:n. M3:n tasausviivan korkeus on sillan kannella n. tasolla +13. Alittava Vt7 on sillan kohdalla n. tasolla +6. Väylä M3 on siltapaikalla vaakageometrialtaan kaari, jonka säde on 2500 m. Pystygeometria on sillan kohdalla kupera kaari, jonka säde on 3200 m. J5 noudattaa sillan kohdalla M3 geometriaa. Vt7on siltapaikalla vaakageometrialtaan kaari, jonka säde on 3000 m ja E3R3 on klotoidi. Silta on tyypiltään jännitetty betoninen jatkuva palkkisilta, Liikenneviraston tyyppiä Jbjup. Muottia 2020 m2tr Betonia 1098 m3tr Raudoitteet kg Jänneraudoitteet kg Teppo Mäkikunnas

Ruissalon vihersilta Jännitetty betoninen jatkuva palkkisilta Ruissalon vihersilta Hl 16,0 m Kokonaispituus 55,15 m 22 + 25 m > 5,2 m 910 000 (i=145,2) S8 Ruissalon vihersilta sijaitsee Haminan

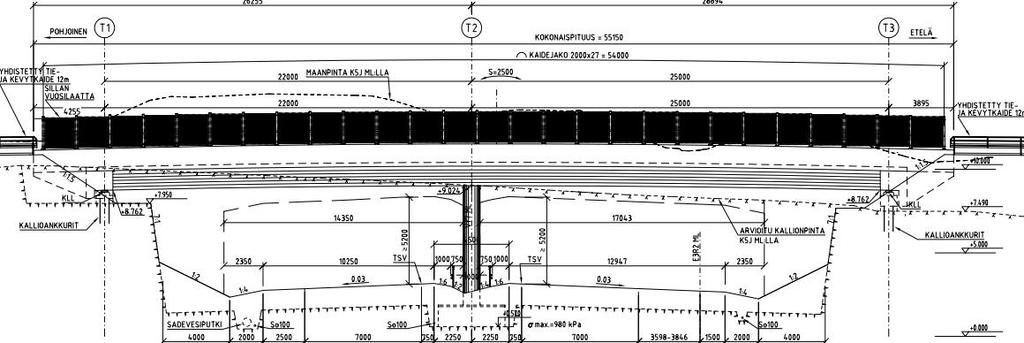

10 Ruissalon vihersilta Jännitetty betoninen jatkuva palkkisilta Ruissalon vihersilta Hl 16,0 m Kokonaispituus 55,15 m m > 5,2 m (i=145,2) S8 Ruissalon vihersilta sijaitsee Haminan kaupungissa. Silta sijaitsee Vt7:n paalulla Kevyen liikenteen väylä K5J ylittää päätien. K5J:n tasausviivan korkeus on sillan kannella n. tasolla +11. Alittava Vt7 on sillan kohdalla n. tasolla +3. Kevyenliikenteen raitin linja sillan kohdalla on vaakageometrialtaan "kiemurteleva". Sillan kannelle rakennetaan täyttömaasta kumpareet ja kiviverhouksia raitin molemmin puolin. Raitti valaistaan. Silta on tyypiltään jännitetty betoninen jatkuva palkkisilta, Liikenneviraston tyyppiä JBjp. Muottia 1456 m2tr Betonia 776 m3tr Raudoitteet kg Jänneraudoitteet kg Juhani Karri

Kytövuoren alikulkukäytävä Teräsbetoninen ulokelaattasilta Kytövuoren alikulkukäytävä Hl 12,5 m Kokonaispituus 29 m (2,5) + 18,0 + (2,5) m Vinous 5 gon > 3,5 m 380 000

Siltapaikalla M1 on kaksiajokaistainen ja kevyen liikenteen väylä J1 liittyy tien vasempaan reunaan.

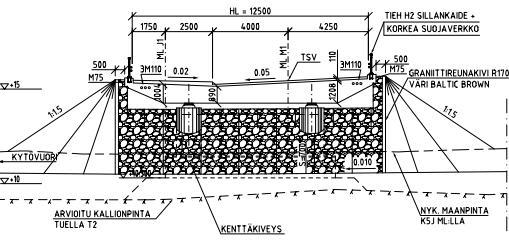

11 Kytövuoren alikulkukäytävä Teräsbetoninen ulokelaattasilta Kytövuoren alikulkukäytävä Hl 12,5 m Kokonaispituus 29 m (2,5) + 18,0 + (2,5) m Vinous 5 gon > 3,5 m (i=145,2) Siltapaikalla maantie M1 (Mt 374) ja kevyen liikenteen väylä J1 ylittävät kevyen liikenteen väylän K5J:n. Siltapaikalla M1 on kaksiajokaistainen ja kevyen liikenteen väylä J1 liittyy tien vasempaan reunaan. Siltapaikalla M1 on vaakageometrialtaan kaarella R=400 ja pystygeometrialtaan kuperalla kaarella S= Kevyen liikenteen väylä J1 noudattaa siltapaikalla M1:n geometriaa. K5J on siltapaikalla suora. ulokelaattasilta, Liikenneviraston tyyppiä Bul. Muottia 480 m2tr Betonia 320 m3tr Raudoitteet kg Vesa Rönty
