1 Käyttö- ja huolto-ohjekirja Muokattu:

2 Sisällysluettelo 2 ALKUSANAT JA TAKUU ALKUSANAT TAKUU 4 YLEISTÄ TEKNISET TIEDOT ULOTTUMA- JA TYÖALUEKAAVIO KILVET JA TARRAT 10 TURVALLISUUSOHJEET ENNEN LAITTEEN KÄYTTÖÄ KAATUMISVAARA PUTOAMISVAARA TÖRMÄYSVAARA SÄHKÖISKUN VAARA RÄJÄHDYS-/PALOVAARA PÄIVITTÄISET TARKASTUKSET ENNEN KÄYTTÖÖNOTTOA HÄTÄSEIS-PAINIKKEIDEN KÄYTTÖ LAITTEEN SIIRTOA KOSKEVAT TURVALLISUUSMÄÄRÄYKSET RINTEEN JYRKKYYDEN MÄÄRITTÄMINEN 15 HALLINTALAITTEET JA KYTKIMET TYÖTASON OHJAUSPANEELI TYÖTASON YLIKUORMAN MERKKIVALO DYNAAMISEN SIVU-ULOTTUMANVALVONNAN MERKKIVALO VIKAVALO KALLISTUSHÄLYTTIMEN MERKKIVALO PUOMISTON KÄÄNNÖN KESKIASENNONOSOITIN PUOMISTON KULJETUSTUEN MERKKIVALO VÄHÄISEN POLTTOAINEEN MERKKIVALO ALAOHJAUSPANEELI LANGATON KAUKO-OHJAIN (OPTIO) VARALASKUN PAINONAPIT KYTKENTÄKOTELOSSA (OPTIO) V LIITÄNNÄT JA PAINONAPIT (OPTIO) 21 NOSTIMEN KÄYTTÖ MOOTTORIEN KÄYNNISTÄMINEN POLTTOMOOTTORI SÄHKÖMOOTTORI NOPEUDENVALINTAKYTKIN SIIRTOAJO TELA-ALUSTAISEN NOSTIMEN ERITYISPIIRTEITÄ TUKIJALKOJEN KÄYTTÖ AUTOMAATTITASAUS TUKIJALKOJEN MANUAALINEN AJO PUOMISTON KÄYTTÖ PUOMIKÄYTÖN KUOLLEEN MIEHEN KYTKIN (OPTIO) KAUKO-OHJAUS (OPTIO) KÄYTÖN LOPETTAMINEN TALVIKÄYTÖN ERITYISOHJEITA 27 VARALASKUT JA HÄTÄKÄYTÖT KÄSIPUMPPU SÄHKÖINEN VARALASKU (OPTIO) TUKIJALKAVALVONNAN OHITUSKYTKIN TYÖTASON KUORMANVALVONNAN JA TYÖTASON HÄTÄSEIS-PAINIKKEEN OHITTAMINEN 29 LAITTEEN KULJETUS 30

3 HUOLTO-, KUNNOSSAPITO- JA TARKASTUSMÄÄRÄYKSET YLEISET OHJEET 31 HUOLTO-OHJEET HUOLTO-OHJELMA, HUOLLOT JA TARKASTUKSET TELAPYÖRIEN KIINNITYSMUTTERIT SULAKKEET KONEEN VOITELU KÄÄNTÖKEHÄN VOITELU TELESKOOPPIPUOMIN KÄYTTÖKETJUJEN VOITELU JA KÄYTTÖKETJUN TARKASTUS VOITELUKAAVIO POLTTOAINEEN KÄSITTELY JA LISÄÄMINEN HYDRAULIÖLJYN JA SUODATTIMIEN VAIHTO HYDRAULIÖLJYN MÄÄRÄ AKUN TARKISTUS TUKIJALKOJEN ANTUROINTI JA PYSTYTYSVALVONNAN TARKISTUS VESIVAA AN TARKISTUS HYDRAULIIKAN PAINEET JA NIIDEN SÄÄTÖ JALUSTAN VENTTIILIKOTELO YLIKUORMANESTON KOMPONENTIT PUOMISTON ANTURIEN SÄÄTÖ JA TARKASTUS TURVAVENTTIILIN TESTAUS AKUN KÄSITTELY ÖLJYTUOTTEIDEN JA POLTTOAINEEN KÄSITTELY 44 TERÄSRAKENTEIDEN KORJAUS HITSAAMINEN 45 OHJE VÄLIAIKAISESTA VARASTOINISTA 45 OHJE HÄVITTÄMISESTÄ 45 VIANETSINTÄ 46 TEHDYT HUOLLOT 50 3 Liitteet: Hydraulikaavio Sähkökaavio

4 ALKUSANAT JA TAKUU 1.1 Alkusanat Leguan Lifts Oy haluaa kiittää teitä siitä, että olette hankkineet LEGUAN -nostimen. Se on suunniteltu ja valmistettu pitkällisen tuotekehityksen ja kokemuksen perusteella. Tähän käyttöohjeeseen tutustumalla ja sitä noudattamalla varmistatte turvallisuutenne ja nostimenne varman toiminnan ja pitkän huolettoman käyttöiän. 4 Tämä symboli esiintyy sellaisten asioiden yhteydessä, jotka vaativat erityistä huomiota. On tärkeää, että tämän ohjekirjan jokainen kohta on ymmärretty ja että käyttöohjeita noudatetaan. Mikäli lainaat nostinta toiselle, varmistu siitä, että myös hän tutustuu näihin ohjeisiin ja ymmärtää ne. Epäselvissä tapauksissa ota yhteyttä nostimen myyjään. Varaosia tarvittaessa käytä aina alkuperäisiä varaosia. Niiden valmistuksessa on otettu huomioon kaikki osaan kohdistuvat rasitukset. Näin varmistat nostimillesi mahdollisimman pitkän ja turvallisen käytön. Kaikkiin laitteen käyttöolosuhteisiin on mahdotonta antaa yleispätevää käyttöohjetta. Tästä syystä valmistaja ei vastaa tämän ohjekirjan puutteellisuudesta johtuvista vahingoista. Valmistaja ei myöskään vastaa nostimen käytön aiheuttamista seurannaisvaikutuksista ja niistä johtuvista taloudellisista menetyksistä. Kumiteloilla varustetun henkilönostimen telaston käyttöikä on pitkälti riippuvainen sen käyttökohteesta ja käyttötavasta. Jos henkilönostinta käytetään kivisessä maastossa, karkeasoraisessa maastossa, betonin purkutyömaalla tai metallijätettä sisältävässä maastossa, saattaa telastojen käyttöikä lyhentyä merkittävästi. Tästä johtuen vauriot, jotka syntyvät teloihin, telapyöriin tai tela-alustaan käytettäessä henkilönostinta edellä mainituissa käyttökohteissa, eivät kuulu nostimen takuun piiriin. Koneen käyttäjällä on suuri mahdollisuus vaikuttaa telaston kestoikään noudattamalla telaston käyttö- ja huolto-ohjeita. 1.2 Takuu Tälle tuotteelle myönnetään kahdenkymmenenneljän (24) kuukauden takuu ilman käyttötuntirajoitusta. Mikäli tuotteessa havaitaan virhe, on siitä viipymättä ilmoitettava myyjälle. Takuu koskee valmistus- ja raaka-ainevikoja. Kaikki takuuvelvoitteet lakkaavat takuuajan päättyessä. Takuuseen kuuluvan virheen korjaus suoritetaan loppuun, mikäli takuuaika loppuu kesken korjausajan. Takuu edellyttää, että ostaja ja myyjä ovat hyväksyneet toimituksen. Ellei ostaja ole paikalla toimituksen suorituspäivänä, eikä reklamoi kahden (2) viikon kuluessa nostimen toimituksesta, katsotaan kauppa hyväksytyksi ja takuuaika alkaneeksi. Tämä takuu ei rajoita ostajan lakiin perustuvaa oikeutta vedota kaupan kohteessa olevaan virheeseen.

5 Takuu rajoittuu virheelliseksi todetun nostimen kunnostamiseen valtuutetussa huoltopisteessä veloituksetta. Korjauksen yhteydessä vaihdettujen osien takuu on voimassa nostimen takuuajan loppuun. Takuuna vaihdetut osat jäävät Leguan Lifts Oy:n omaisuudeksi ilman korvausta. Takuu ei kata vauriota, mikäli se on aiheutunut: - Tuotteen virheellisestä käytöstä. - Ilman valmistajan suostumusta tehdyistä muutos- ja korjaustöistä. - Puutteellisesta huollosta. - Nostimen rikkoutumisesta, joka aiheutuu muusta kuin valmistusvirheestä. - Ilkivallasta - Säätöjä, korjauksia ja varaosien vaihtoja, jotka johtuvat tavanomaisesta kulumisesta, tuotteen huolimattomasta käytöstä tai siitä, että käyttöohjetta ei ole noudatettu. - Nostimeen kohdistuvasta normaalia suuremmasta rasituksesta, äkillisestä, ennalta arvaamattomasta tapahtumasta, luonnon katastrofeista. - Ulkoisesta, mekaanisesta tai kemiallisesta syystä (maalipinnan vauriot, erityisesti kiveniskuista, ilmansaasteista / ympäristön epäpuhtauksista ja voimakkaista puhdistusaineista aiheutuvat tai nostojen ja nostovälineiden aiheuttamista hankaumista/naarmuista) - Muutoksia, korjauksia tai uudelleenasennuksia, jotka on tehty valmistajan tai jälleenmyyjän hyväksymättä. - Maalipinnassa mahdollisesti näkyviä erilaisia kuvioita/epätasaisuutta. - Siitä, että asianmukaista takuuvaatimusta ei ole tehty kohtuullisessa ajassa siitä, kun ostaja havaitsi virheen tai hänen olisi pitänyt se havaita. Ilmoitus pitää kuitenkin aina tehdä kahden (2) viikon kuluessa siitä, kun ostaja havaitsi virheen. Ostajan pitää kaikissa tapauksissa toimia siten, etteivät vahingot hänen toimistaan johtuen aiheettomasti lisäänny. - Nostimen käytön aiheuttamista seurannaisvaikutuksista ja niistä johtuvista taloudellisista menetyksistä. 5 Mikäli tuotteessa havaitaan virhe, on siitä viipymättä ilmoitettava myyjälle.

6 ALKUPERÄINEN EY-VAATIMUSTENMUKAISUUSVAKUUTUS ORIGINAL EC DECLARATION OF CONFORMITY FOR MACHINERY TÄTEN VAKUUTAMME, ETTÄ HEREWITH DECLARES THAT 6 HENKILÖNOSTIN AERIAL PLATFORM LEGUAN NIMELLISKUORMA NOMINAL LOAD 230 kg MALLI MODEL L190 NOSTOKORKEUS PLATFORM HEIGHT 17,0 m SARJANUMERO SERIAL NR 00XXXXX VALMISTUSVUOSI YEAR OF CONSTRUCTION 20XX ON KONEDIREKTIIVIN 2006/42/EY ASIAAN KUUULUVIEN SÄÄNNÖSTEN MUKAINEN IS IN ACCORDANCE WITH THE REGULATIONS LAID OUT IN THE MACHINERY DIRECTIVE: 2006/42/EC KONE TÄYTTÄÄ LISÄKSI MUIDEN EY-DIREKTIIVIN VAATIMUKSET: 2004/108/EY THE MACHINE ALSO FULFILLS THE REQUIREMENTS LAID OUT IN THE DIRECTIVES 2004/108/EY SEURAAVIA EUROOPPALAISIA YHDENMUKAISIA STANDARDEJA ON SOVELLETTU SUUNNITTELUSSA: EN280:2015 FOLLOWING EUROPEAN HARMONIZED STANDARDS ARE USED WHEN THE MACHINERY WAS DESIGNED: EN280:2015 Teknisen tiedoston on valtuutettu kokoamaan: Storage address of original documents: Ilmoitettu laitos / Notified Body LEGUAN LIFTS OY Ylötie 1, FI Ylöjärvi, Finland INSPECTA TARKASTUS OY, NB0424 Testausraportti / Test Report No Paikka / Place, Päiväys / Date Ylöjärvi, FINLAND xx.xx.20xx Valmistaja / Manufacturer: LEGUAN LIFTS OY Ylötie 10, FI Ylöjärvi, Finland XXXXX Toimitusjohtaja / Managing Director

7 YLEISTÄ LEGUAN 190 -henkilönostin on sisä- ja ulkokäyttöön suunniteltu itsekulkeva henkilönostin. Henkilönostin on tarkoitettu henkilöiden sekä heidän varusteidensa nostamiseen. Koneen käyttäminen nosturina on kielletty. LEGUAN henkilönostimet on suunniteltu ja rakennettu kansainvälisten turvallisuus- ja nostinstandardien mukaan. Laitteen pääosat on esitelty kuvassa 1. Tela-alustainen laite vastaa muulta rakenteeltaan pyörillä varustettua laitetta. Kuvassa numeroilla merkityt pääosat: 7 1. Runko 2. Voimansiirto, joko pyörät tai kumitelat 3. Tukijalka 4. Tukijalkasylinteri 5. Kääntölaakeri 6. Ohjausjärjestelmän kytkentäkotelo ja varalaskun painonapit 7. Ala-ohjauskotelo (optio) 8. Vetotanko 1 9. Pilari 10. Nostosylinteri 11. Nostopuomi Rungon venttiilikotelo 13. Päätykappale Vetotanko Nostopuomi Päätykappale Taittosylinteri 18. Vakaajan sylinteri, isäntä 19. Teleskooppisylinteri 20. Taittopuomi 21. Jatke Jatke Jib-puomi 24. Vetotanko Jib-sylinteri 26. Korin ohjainkotelo 27. Työkori 28. Korin vakaajasylinteri, orja

8 Kuva 1 Nostimen komponentit

9 2.1 Tekniset tiedot Suurin työskentelykorkeus 19,0 m Suurin lavakorkeus 17,0 m Suurin 230 kg 8,3 m Suurin 120 kg 9,7 m Suurin sallittu korikuorma 230 kg Kuljetuspituus 5,07 m Kuljetuspituus ilman koria 4,32 m Kuljetuskorkeus, 23 renkaat 2,11 m Telat 2,11 m Leveys, 23x10,5-12 renkaat 1,25 m Telat 1,25 m Työkorin mitat lev. x pit., 2 hengen 1,33 x 0,75 m Suurin sallittu pystytysepätarkkuus 1,0º Korin kääntö ± 45º Puomiston kääntö 360º Mäennousukyky 50 % (27º) Suurin sallittu sivuttaiskallistuma ajossa 35 % (20º) Tuentamitat 3,78 x 3,83 m Rinteen suurin sallittu kaltevuus tukijalalle 22 % (13º) Omapaino, riippuen varusteista 2660 kg Ajo 4WD tai kumitelat Siirtonopeus max. 2,6 km/h Ajomoottorien sarjaan kytkennällä (optio) max. 5,2 km/h Alin käyttölämpötila -20 C (säilytys -40 C) Käynnistysakku / sähköjärjestelmä 60 Ah / 12V Ääniteho korin ohjauspaikalla, L WA Suurin tukivoima Suurin pyörien aiheuttama kuormitus Värähtelyemissio, a wmax (epävarmuus K=1,0 m/s 2 ) 94 db (A) 20 kn 0,3 N/mm 2 (3 bar) 2,6 m/s 2 9

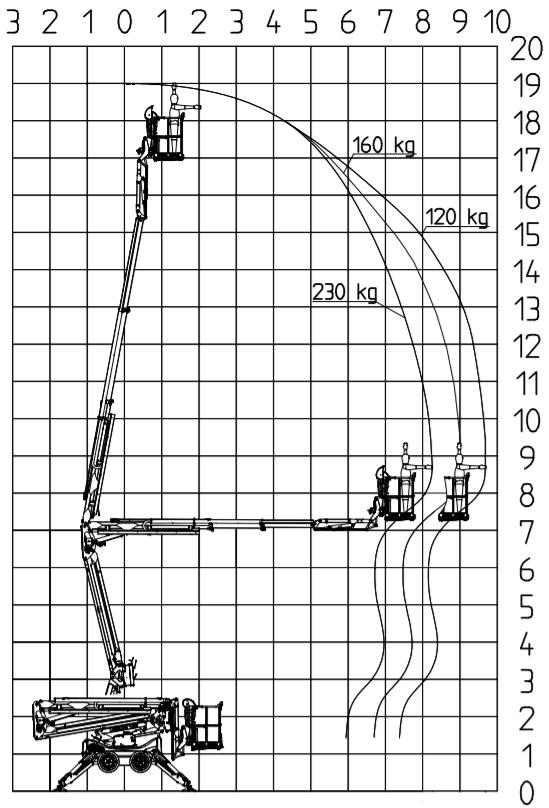

10 2.2 Ulottuma- ja työaluekaavio 10 Kuva 3: Ulottumakaavio Kuva 2: Työaluekaavio 2.3 Kilvet ja tarrat 1. Tyyppikilpi ja CE-merkintä 2. Suurin sallittu kuorma (SSK) 3. Suurin sallittu sivuttaisvoima ja tuulen nopeus 4. Yleisohje nostimen käyttäjälle 5. Päivittäinen tarkastus 6. Varmista tuenta 7. Hallintalaitteiden symbolitarrat 8. Sähköinen varalasku (optio) 9. Vikavirtasuoja 10. Sähkömoottorin jännite 11. Suurin tukivoima 12. Etäisyys jännitteellisistä johdoista ja melu työtasolla 13. Sidontapaikat 14. Rengaspaine 15. Merkkitarra 16. Alaohjauspaneelin tarra 17. Nostopaikat

11 Kuva 4: Kilvet ja tarrat

12 TURVALLISUUSOHJEET Käyttäjän on tunnettava turvamääräykset ja noudatettava niitä. Käyttäjälle tulee antaa opastus nostimen käyttöön. Tämä käyttöohje tulee säilyttää aina koneen ohjekirjakotelossa. Nostimen luvattoman ja asiattoman käytön estämiseksi virta-avain on otettava mukaan, mikäli nostin jää vartioimattomaan paikkaan. HUOMIO! HENGENVAARA! 12 Nostin ei ole suojaeristetty. Älä aja nostinta lähelle suojaamattomia johtimia tai muita jännitteellisiä osia. Nostinta käytettäessä on aina oltava määräystenmukaiset turvavaljaat puettuna päälle ja kytkettynä työkoriin. 3.1 Ennen laitteen käyttöä - Tutustu huolellisesti käyttöohjeisiin. - Nostinta saa käyttää vain 18 vuotta täyttänyt nostimen käyttöön perehtynyt henkilö. - Käyttäjän tulee tuntea nostimen ominaisuudet, tietää suurin sallittu kuorma, ja sitä koskevat turvallisuusmääräykset. - Mikäli nostinta käytetään liikennöidyllä alueella, on työskentelyalue aidattava käyttöön soveltuvilla puomeilla tai lippusiimoin. Noudata myös tieliikennelain määräyksiä. - Varmistu, että työskentelyalueella ei ole sivullisia. - Älä käytä viallista nostinta. Ilmoita puutteet ja viat, jotka on korjattava ennen kuin nostin otetaan käyttöön. - Noudata annettuja tarkastus- ja huolto-ohjeita sekä aikavälejä. - Päivittäinen tarkastus = käyttäjän ennen työvuoron alkua tekemä silmämääräinen tarkistus. Tarkistuksen avulla varmistetaan, että kone on kunnossa ennen kuin käyttäjä tekee toimintotestit. - Mikäli käytät polttomoottoria sisätiloissa huolehdi riittävästä ilmanvaihdosta.

13 3.2 Kaatumisvaara - Nostimen suurinta sallittua kuormaa, henkilölukua eikä suurinta sallittua lisäkuormaa saa missään tilanteessa ylittää. - Kun tuulen nopeus ylittää 12,5 m/s, on käyttö lopetettava välittömästi ja puomisto on laskettava kuljetusasentoon. - Nostimen saa pystyttää vain kantavalle alustalle (min. 3 kg/cm 2 ). Pehmeillä alustoilla käytä lisälevyjä tukijalkojen alla (lisälevyn mitat esim. 400 x 400 mm). - Nostimen työskentelykorkeuden lisääminen esim. työkoriin asennettavien tikkaiden tai telineiden avulla on ehdottomasti kielletty. - Älä yritä vapauttaa koria käyttäen korin ohjaimia, jos kori on takertunut/juuttunut tai sen normaalin liikkuminen on muutoin estynyt. Henkilöt on ensin poistettava korista turvallisesti esim. pelastuslaitoksen toimesta, jonka jälkeen koria voidaan yrittää irrottaa varalaskulla tai poistamalla takertumisen aiheuttaja ulkoa päin. - Älä laajenna korin tai kuorman pinta-alaa. Tuulelle altistuvan pinta-alan lisääminen heikentää koneen vakavuutta. - Lisäkuorma on sijoitettava tasaisesti työkoriin. On huolehdittava myös siitä, että lisäkuorma ei pääse liikkumaan. - Älä aja konetta kaltevuudella, joka ylittää koneen kaltevuuden tai sivuttaisen kaltevuuden enimmäisarvot. - Henkilönostinta ei saa käyttää tavaranosturina. Se on tarkoitettu ainoastaan sallitun henkilömäärän ja lisäkuorman nostamiseen. - Tarkista, että kaikki renkaat ovat kunnossa ja että ilmatäytteiset renkaat on täytetty oikeaan paineeseen. - Varmistaakseen nostimen turvallisen käytön valmistaja on hyväksytysti tehnyt LEGUAN 190:lle standardin- EN 280:2013+A1:2015 kohdan mukaisen staattisen vakavuuskokeen ja kohdan mukaiset dynaamiset ylikuormakokeet. 3.3 Putoamisvaara - Nostinta käytettäessä on aina oltava puettuna määräystenmukaiset turvavaljaat, jotka on kytketty niitä varten suunniteltuun työkorin kiinnityspisteeseen. - Kurottaminen työkorin kaiteen yli on kielletty, seiso aina tukevasti korin pohjalla. - Puomien ollessa nostettuna työkoriin astuminen tai sieltä poistuminen on kielletty. - Pidä korin lattia puhtaana roskista. - Sulje työkorin portti aina kun aloitat työskentelyn koneella. 3.4 Törmäysvaara - Rajoita ajonopeus maapohjan/alustan vaatimalle turvalliselle tasolle. - Huomioi ajaessa mahdollinen rajoitettu näkyvyys ja mahdollinen loukkuun jäämisen riski. - Käyttäjän on huomioitava työkohteessa voimassa olevat määräykset turvavarusteiden käytöstä. - Varmista ettei työkohteessa ole yläpuolisia nostoa estäviä esteitä eikä mahdollisia törmäyskohteita. - Älä käytä laitetta toisen nostolaitteen tai yläpuolisen liikkuvan laitteen työskentelyalueella ellei ko. nostolaitteen ohjauslaitteita ole lukittu ja/tai varmistettu, että törmäysvaaraa ei ole. - Huomioi puristumisvaara, kun pidät kiinni korin kaiteesta mahdollisessa törmäystilanteessa. 13

14 3.5 Sähköiskun vaara - Laite ei ole sähköisesti eristetty eikä se suojaa kosketukselta jännitteisiin osiin tai niitä lähestyttäessä. - Älä koske Laitteeseen, mikäli se osuu jännitteiseen sähkölinjaan. - Maassa tai korissa olevat henkilöt eivät saa koskettaa tai käyttää laitetta, ennen kuin sähkölinjan jännite on katkaistu. - Hitsaustöissä ei nostinta eikä mitään sen osaa saa käyttää maadoitusjohtimena. - Älä käytä laitetta ukkosen tai myrskyn aikana. - Jätä tilaa korin liikkeelle, sähkölinjan heilumiselle ja ota huomioon mahdollinen kova tuuli tai tuulenpuuskat. Eri jännitetasojen avo- ja riippujohdoille on määritelty turvaetäisyydet, joita ei laitteella työskenneltäessä saa alittaa. Seuraavassa koottu yleisimmät jännitealueet avojohdoille: 3.6 Räjähdys-/palovaara JÄNNITE TURVAETÄISYYS V 2 m 1-45 kv 3 m 110 kv 5 m 220 kv 5 m 400 kv 5 m - Laitetta ei saa käynnistää tilassa, jossa voi haistaa nestekaasua, bensiiniä, liuottimia tai muita syttymisherkkiä aineita. - Älä lisää polttoainetta moottorin ollessa käynnissä. - Lataa nostimen akku hyvin tuuletetussa paikassa jossa ei käsitellä tulta eikä tehdä kipinäherkkiä töitä kuten hitsausta. - Tulipalotilanteessa sammuttamiseen suositellaan hiilidioksidisammutinta. Myös jauhesammutinta voi käyttää tulipalon sammuttamiseen, mutta tällöin koko nostin tulee puhdistaa ja tarkastaa läpikotaisin, sillä jauhesammuttimen aine on syövyttävää. 3.7 Päivittäiset tarkastukset ennen käyttöönottoa - maapohja - hallintalaitteet - tuenta - kulkutiet - vaakasuoruus - työkori - hätäpysäytys - öljyvuodot - varalasku - työalue 14 HUOMIO! Mikäli havaitset nostimessa vikoja tai puutteita, älä ota nostinta käyttöön ennen kuin viat ja puutteet on korjattu. Älä myöskään pystytä nostinta sellaiseen paikkaan, jonka kantavuutta epäilet. Varo erityisesti pehmeitä alustoja ja maanalaisia onkaloita. HUOMIO! Mikäli nostin on ollut onnettomuus-/rikkoutumistilanteessa, on nostimen käyttö keskeytettävä. Nostimen oikea toiminta on tarkastettava asiantuntevan huoltohenkilön toimesta ennen seuraavaa käyttöönottoa.

15 3.8 Hätäseis-painikkeiden käyttö - Hätäseis-painikkeita käytetään painamalla kytkin pohjaan tilanteissa, joissa laitteen normaalia sammutusta ei voida tai ehditä tekemään. Tällaisia hätätilanteita ovat esimerkiksi laitteelle tai sen käyttäjälle syntyvät vaara-/tapaturmatilanteet. - Hätäseis-painikkeet sammuttavat moottorin, mutta tukijalkavalvonta jää edelleen päälle. - Nostimen ala- ja yläohjauspaikan hätäseis-painikkeet (kuva 5 (25) ja kuva 6 (4)) ovat molemmat aina käyttövalmiita. - Hätäseis-painike palautetaan takaisin yläasentoon kiertämällä sitä. - Kauko-ohjaimen hätäseis-painike toimii ainoastaan kauko-ohjauksen ollessa valittuna. Kummankin ohjauspaneelin kaikki punaiset valot palavat jommankumman hätäseispainikkeen ollessa pohjaan painettuna Laitteen siirtoa koskevat turvallisuusmääräykset 1. Aja vain riittävän tasaisilla ja kantavilla alustoilla 2. Kiinnitä Työkalut ja materiaalit niiden putoamisen ja siirtymisen estämiseksi. 3. Pidä suojavaljaat aina asianmukaisesti kiinnitettynä koneen ollessa käynnissä Rinteen jyrkkyyden määrittäminen Mittaa kaltevuus digitaalisen kaltevuusmittarin avulla tai toimi seuraavasti. Tarvitset nämä: vesivaaka, vähintään metrin pituinen suora puukappale ja rullamitta. Aseta puukappale kaltevalle pinnalle. Aseta vesivaaka puukappaleen alapäädyn reunalle ja nosta puukappaleen päätyä, kunnes se on vaakatasossa. Pitäen puukappaletta vaakatasossa mittaa pystyetäisyys puun alareunasta maahan. Jaa etäisyys (korkeus) puun pituudella (matka) ja kerro tulos luvulla 100. Esimerkki: Puukappale = 2 m Korkeus = 0,5 m (0,5 / 2) * 100 = 25 % kaltevuus. HUOM! Aja rinteet ylös/alas laitteen pituussuuntaan. Mikäli joudut ajamaan rinnettä sivuttain, laske alamäen puoleiset tukijalat lähelle maata. Näin estät koneen kaatumisen.

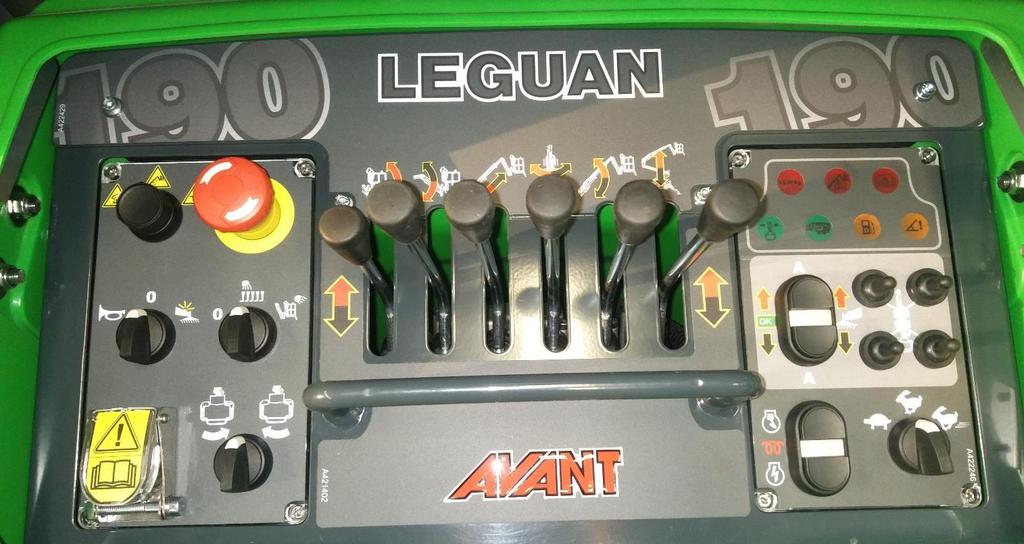

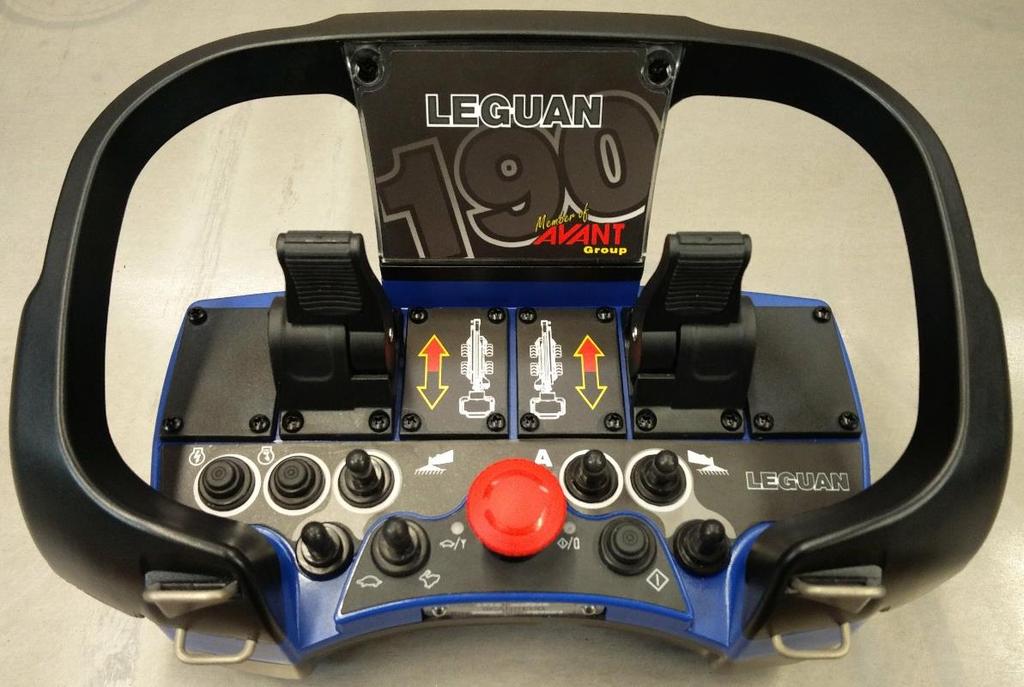

16 HALLINTALAITTEET JA KYTKIMET 4.1 Työtason ohjauspaneeli Työkorissa olevan ohjainpaneelin kytkimet ja merkkivalot voivat vaihdella hieman nostimen varustuksesta riippuen. Optioiksi merkittyjä valoja ja kytkimiä ei ole kaikissa malleissa Kuva 5: Työtason ohjauspaneeli 1. Diesel- ja sähkömoottorin sammutus- ja käynnistyspainikkeet 2. Hehkutuksen merkkivalo 3. Nopeuden valintakytkin 4. Automaattitasauksen painikkeet (kts ) 5. Automaattitasauksen merkkivalo (vilkkuu) / puomiston käyttö sallittu (palaa jatkuvasti) 6. Tukijalkojen ohjauskytkimet (kts ) 7. Työtason ylikuorman merkkivalo (Kts ) 8. Ulottuman valvonnan merkkivalo (Kts ) 9. Vikavalo (kts ) 10. Puomiston keskiasennon osoitin (kts. 0) 11. Puomiston kuljetustuen merkkivalo (kts ) 12. Vähäisen polttoaineen varoitusvalo 13. Kallistushälyttimen merkki (kts ) 14. Nostopuomin ohjausvipu 15. Taittopuomin ohjausvipu 16. Puomiston käännön ohjausvipu 17. Teleskooppipuomi ohjausvipu 18. Jib-puomin ohjausvipu 19. Työtason kallistuksen ohjausvipu 20. Tukijalkavalvonnan ohituskytkin (kts. 6.4) 21. Työtason kääntö 22. Töötin / tukijalkojen merkkivalojen kytkin (optio) 23. Korin ohjauspaneelin valaistus / lisävalot (optio) 24. Varalaskupainike, alapuomi / yläpuomi / jib (optio) 25. Hätäseis-painike (kts. 3.8)

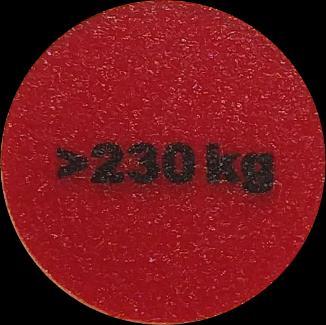

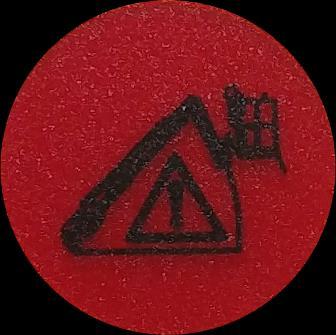

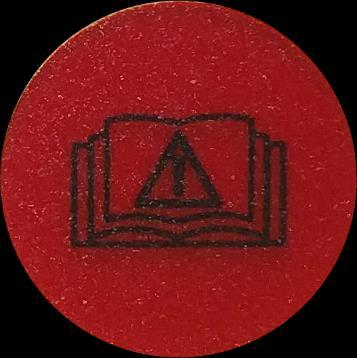

17 4.1.1 Työtason ylikuorman merkkivalo Nostin on varustettu automaattisella työtason kuormanvalvonnalla. Ylikuorman merkkivalo syttyy ja palaa jatkuvasti nostimen työtason kuorman ylittäessä 230 kg. Ylikuorma työtasolla aiheuttaa lisäksi jaksottaisen äänimerkin. Laitteen moottori ei sammu, mutta puomiston liikkeet pysähtyvät. 17 ÄLÄ KOSKAAN YLIKUORMITA KONETTA! Dynaamisen sivu-ulottumanvalvonnan merkkivalo Nostin on varustettu dynaamisella sivu-ulottumanvalvonnalla. Sivu-ulottuma on riippuvainen työtasolla olevasta kuormasta. - Sivu-ulottumanvalvonnan punainen merkkivalo (Kuva 5 (7)) vilkkuu ja laite antaa äänimerkin lähestyttäessä suurinta sallittua korikuormasta riippuvaa sivu-ulottumaa. - Merkkivalon vilkunta kiihtyy ja äänimerkin taajuus kasvaa lähestyttäessä suurinta senhetkisen korikuorman sallimaa sivu-ulottumaa. - Kun suurin sallittu sivu-ulottuma saavutetaan, laitteen kaatomomenttia kasvattavat liikkeet estetään ja sivu-ulottumanvalvonnan punainen merkkivalo syttyy. - Teleskoopin liike ulospäin estyy. - Taittopuomin liike alaspäin estyy. - Suurimman sallitun sivu-ulottuman saavuttaminen ilmaistaan jatkuvalla äänimerkillä. Taittopuomia ei voida liikuttaa alaspäin ennen kuin teleskooppia on ajettu hieman sisään Vikavalo Laitteessa on vikavalo, jolla ilmaistaan laitteen ja sen komponenttien toimintahäiriöistä sekä vioista. Laitteen mahdolliset viat jaetaan vakavuutensa perusteella kahteen luokkaan: toimintahäiriöihin ja vikoihin. Toimintahäiriön sattuessa vikavalo VILKKUU. - Käyttöä voidaan jatkaa erityistä huolellisuutta ja varovaisuutta noudattaen. - Osa laitteen toiminnoista on poistettu käytöstä tai estetty. - Mikäli valo vilkkuu, palauta puomisto kuljetustuelleen, suorita nostimelle päivittäinen tarkastus ja poista mahdollinen vianaiheuttaja. - Mikäli vika ei korjaannu, ota yhteys huoltoon. Komponenttivian sattuessa vikavalo PALAA JATKUVASTI. - Tarkasta, ettei hätäseis-painike ole pohjassa, nosta hätäseis-painike tarvittaessa ylös. - Mikäli hätäseis-painike on ylös nostettuna, on joku laitteen turvakomponenteista vikaantunut ja estänyt laitteen käytön. - Palauta puomisto kuljetustuelleen, lopeta käyttö ja ota yhteys huoltoon. Laitteen toimintahäiriöitä ja vikoja on mahdollista diagnosoida erillisen huoltonäytön avulla (lisävaruste).

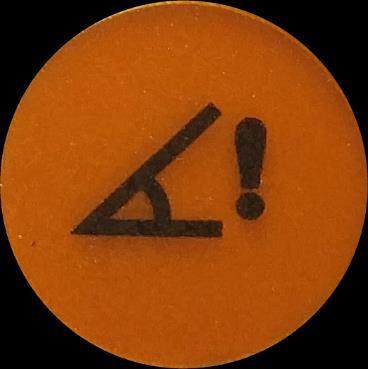

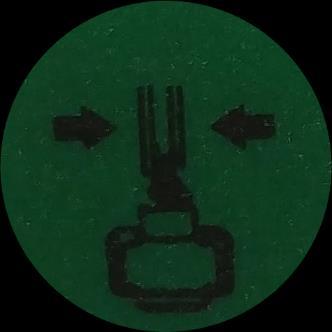

18 4.1.4 Kallistushälyttimen merkkivalo Nostin on varustettu kallistushälyttimellä, joka hälyttää, mikäli laitteen rungon kallistuma ylittää sille annetut raja-arvot ajo- tai puomikäytöllä. Mikäli kallistushälyttimen oranssi merkkivalo syttyy ja laite antaa jaksottaisen äänimerkin ajokäytöllä, siirry tasaisemmalle alustalle. Puomikäytöllä hälytin on kaksiasteinen: Jos laitteen rungon kallistuman varoitusraja ylitetään puomiston ollessa pois kuljetustueltaan: - Kallistushälyttimen valo vilkkuu ja laite varoittaa jaksottaisella äänimerkillä. - Vedä puomi varovasti takaisin kuljetustuelleen, tarkasta maapohjan kantavuus ja tasaa laite uudelleen. Jos laitteen rungon kallistuman hälytysraja ylitetään puomiston ollessa pois kuljetustueltaan: - Kallistushälyttimen valo palaa jatkuvasti ja laite varoittaa jaksottaisella äänimerkillä. - Laitteen kaatomomenttia kasvattavat liikkeet estetään: - Teleskoopin liike ulospäin estyy. - Taittopuomin liike alaspäin estyy. - Vedä puomi erityisen varovasti takaisin kuljetustuelleen, tarkasta maapohjan kantavuus ja tasaa laite uudelleen. 18 Älä ulota, kierrä tai nosta puomistoa kallistushälyttimen merkkivalo palaessa! KAATUMISVAARA! Puomiston käännön keskiasennonosoitin Laitteen kääntökehä on anturoitu. Puomiston käännön keskiasennonosoittimen merkkivalo palaa, kun nostimen puomisto on käännetty kuljetustukien yläpuolelle. Merkkivalo toimii ainoastaan apuvälineenä, eikä se takaa, että puomisto laskeutuu suoraan kuljetustuille. Varmista aina silmämääräisesti, että puomisto laskeutuu paikoilleen! Puomiston kuljetustuen merkkivalo Puomiston kaikki kuljetustuet ovat anturoitu. Puomiston kuljetustuen merkkivalo palaa, kun kaikki puomit on laskettu kuljetustuilleen ja teleskooppipuomi on ajettu sisään.

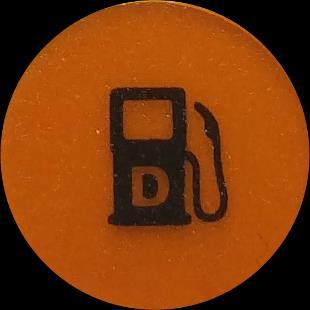

19 4.1.7 Vähäisen polttoaineen merkkivalo Nostimen vähäisen määrän oranssi merkkivalo syttyy, kun polttoainetta on jäljellä noin 4,5 litraa. Jäljellä oleva määrä riittää käytöstä ja kuormituksesta riippuen n. 3 tunnin yhtäjaksoiseen työskentelyyn. Nostimen polttoainesäiliön tilavuus on 12,5 litraa. Merkkivalon syttyessä tankkaa nostin viipymättä (kts. 9.5). 4.2 Alaohjauspaneeli A B Kuva 6: Alaohjauspaneeli 1. Laitteen virta-avain / ohjauspaikan valinta 2. Moottorin sammutus- ja käynnistyspainike, diesel- tai sähkömoottori (kts. 5.1) 3. Hehkutuksen merkkivalo (kts ) 4. Hätäseis-painike (kts. 3.8) 5. Kallistuman varoitusvalo (kts ) 6. Työtason ylikuorman merkkivalo (kts ) 7. Ulottuman valvonnan merkkivalo (kts ) 8. Puomikäytön kuolleen miehen painike (optio) / kauko-ohjauksen valintakytkin (optio) 9. Tukijalkavalvonnan tai korin hätäseis-painikkeen ja kuormanvalvonnan ohituskytkin (kts. 6.4) 10. Käsipumpun suojakannen vapautus 11. Käsipumpun kahva ja sen vapautus 12. Jib-puomin ohjausvipu 13. Teleskooppipuomin ohjausvipu 14. Puomiston käännön ohjausvipu 15. Taittopuomin ohjausvipu (2. puomi) 16. Nostopuomin ohjausvipu (1. puomi)

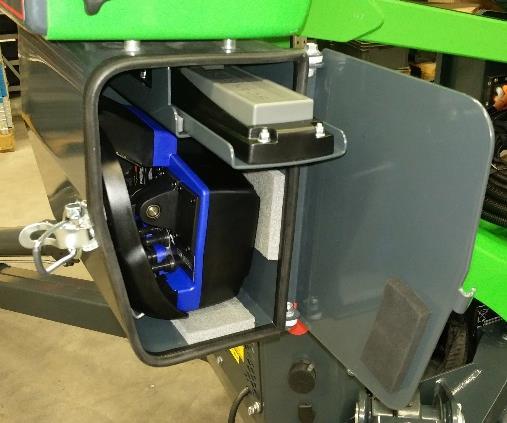

20 4.3 Langaton kauko-ohjain (optio) Laite voidaan varustaa langattomalla kauko-ohjaimella, jolla voidaan käyttää laiteen ajo- sekä tukijalkatoimintoja. Kauko-ohjain, vara-akku ja sen laturi on sijoitettu lukittavaan säilytyskoteloon jalustan venttiilikotelon alle Kuva 7: Kauko-ohjaimen säilytyskotelo 1. Langaton kauko-ohjain 2. Vara-akku 3. Laturi Suojaa kaukosäädin lumelta ja jäältä. Pidä kauko-ohjain sille varatussa kotelossa, kun kauko-ohjausta ei ole valittu. Ohjaimen alin sallittu käyttö- ja säilytyslämpötila on -20 C, varastoi ohjain tarvittaessa sisätiloissa Kuva 8: Kauko-ohjain 1. Hätäseis-painike (toimii ainoastaan kauko-ohjauksen ollessa valittuna) 2. Automaattitasauksen kytkin 3. Kauko-ohjaimen virtakytkin 4. Vasemman puolen tukijalkojen ohjauskytkimet 5. Oikean puolen tukijalkojen ohjauskytkimet 6. Sähkömoottorin käynnistys-/sammutuspainike 7. Polttomoottorin käynnistys-/sammutuspainike 8. Ajovoimansiirron ohjausvivut

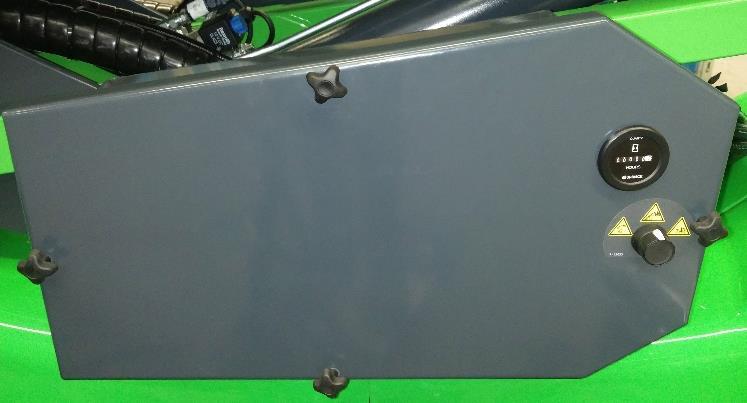

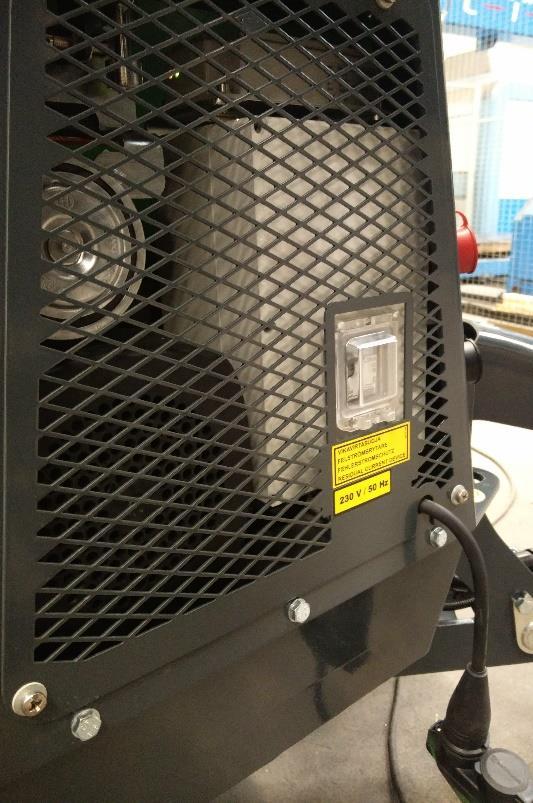

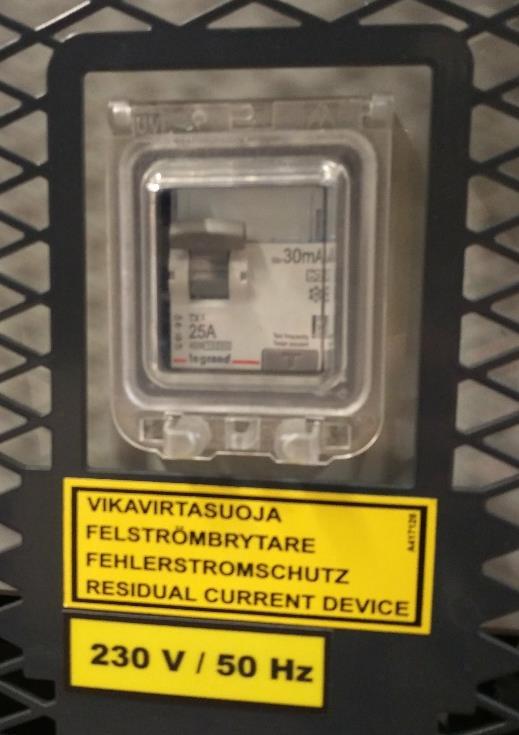

21 4.4 Varalaskun painonapit kytkentäkotelossa (optio) Käyttötuntimittari 2. Sähköisen varalaskun kolmiasentoinen valintakytkin (nostopuomi, taittopuomi, jib) (optio) 2 Kuva 9: Kytkentäkotelo V liitännät ja painonapit (optio) V, 50 Hz, 16 A liitäntäjohto 2. Vikavirtasuojakytkin. 3. Akkulaturi. Akkulaturin kyljessä on kaksi merkkivaloa jotka kertovat akun varaustilanteesta. Keltainen valo = akun varaus alhainen Keltainen ja vihreä valo = akku lähes täynnä Vihreä valo = akku täynnä / ylläpitolataus Vikavirtasuojan kytkimen (1) tulee olla yläasennossa, jotta 230 V toimilaitteita ja työtason pistorasioita (optio) voidaan käyttää. Vikavirtasuojan TEST-painikkeella (2) voidaan testata sekä vikavirtasuojan toiminta, että verkosta tulevan virransyöttö. Mikäli vikavirtasuoja ei laukea TEST-painikkeesta painettaessa, 230 V liitäntäjohto on jännitteetön tai vikavirtasuojakytkin on viallinen. Tarkasta kiinteistön sulake. 2

22 NOSTIMEN KÄYTTÖ Laitteen käyttäminen johonkin muuhun kuin henkilöiden ja heidän varusteidensa nostamiseen on turvatonta ja kiellettyä. Kaikkien käyttö- ja turvamääräyksien ja ohjeiden noudattaminen on laitteen käyttäjän vastuulla. 1. Aseta nostimen virta-avain alaohjauspaneelissa olevaan virtalukkoon ja valitse haluttu ohjauspaikka, laitetta ei voida ohjata kuin yhdestä paikasta kerrallaan. 2. Mikäli käytät sähkömoottoria, kytke 230 V liitäntäjohto 3. Irrota moottorin- ja hydrauliöljyn lämmittimen johto (optio), mikäli se on kytketty. 4. Varmista puomiston ala-asento. Tarvittaessa laske puomisto kuljetustuille. Laite suorittaa virta-avainta käännettäessä logiikan käynnistyessä molempien käyttöpaneelien merkkivalojen testisekvenssin. Testi suoritetaan myös silloin, kun hätäseispainike nostetaan ylä-asentoon. 5.1 Moottorien käynnistäminen Tutustu tämän käyttöohjeen lisäksi moottorivalmistajan omaan käyttöoppaaseen, saadaksesi asianmukaisen tiedon moottorin käytöstä. Muista tutustua huolellisesti tämän oppaan turvallisuusohjeet kohtaan ennen laitteen käynnistämistä ja työn aloittamista Polttomoottori 1. Valitse ohjauspaikka 2. Paina polttomoottorin käynnistyspainiketta, painiketta ei tarvitse pitää pohjassa. 3. Polttomoottorin hehkutuksen punainen merkkivalo syttyy, moottori hehkuttaa riittävän ajan ja käynnistyy automaattisesti. 4. Lopetettuasi käytön paina käynnistyspainiketta uudestaan sammuttaaksesi moottorin. Laite määrittää sopivan hehkutusajan (2-20 s) automaattisesti ympäristön lämpötilasta riippuen. Mikäli haluat hehkuttaa pidempään, pidä polttomoottorin käynnistyspainike pohjaan painettuna ja vapauta painike hehkutettuasi riittävän kauan. Hehkutuksen maksimiaika on asetettu 20 sekuntiin. Polttomoottori käynnistyy automaattisesti 20 s hehkutuksen jälkeen riippumatta siitä onko painike vapautettu. Laitteessa on automaattihehkutus, joka aktivoituu käyttäjän noustessa työtasolle. Automaattihehkutuksen ollessa aktiivinen, hehkutuksen punainen merkkivalo vilkkuu. Polttomoottorin käynnistyspainiketta voidaan painaa automaattihehkutuksen merkkivalon vilkkuessa, jolloin hehkutuksen merkkivalo jää palamaan jatkuvasti ja polttomoottori käynnistyy, kun vaadittu hehkutus on tehty. Mikäli polttomoottori ei käynnisty ensimmäisellä painikkeen painalluksella, paina käynnistyspainiketta uudestaan. HUOM! Älä käytä hätäseis-painiketta moottorin sammuttamiseen, sammuta moottori aina käynnistyspainikkeesta. 22

23 5.1.2 Sähkömoottori 1. Valitse ohjauspaikka 2. Paina sähkömoottorin käynnistyspainiketta, painiketta ei tarvitse pitää pohjassa. 3. Lopetettuasi käytön paina käynnistyspainiketta uudestaan sammuttaaksesi moottorin. 5.2 Nopeudenvalintakytkin Laitteessa on puomistokäytölle ja ajovoimansiirrolle kolme nopeusaluetta. Nopeusvalintakytkimestä valittu nopeus määrittää suurimman käytössä olevan nopeuden. Nopeus valitaan kääntämällä kytkin haluttuun asentoon. 5.3 Siirtoajo Laite on varustettu hydrostaattisella ajovoimansiirrolla, jonka ansiosta sen siirtely työmaalla on helppoa. Koneen ohjaus tapahtuu liukuperiaatteella, vasemmasta vivusta vedettäessä vasemman puolen pyörät tai telamatto pyörivät taaksepäin. Oikea puoli toimii vastaavasti oikeanpuoleisesta vivusta Siirtoajon ohjausvivut 2. Vesivaaka 23 1 Kuva 10: Siirtoajon ohjausvivut Käyttääksesi siirtoajoa: 1. Varmistu, että laitteen puomisto on kuljetustuellaan ja kuljetustuen vihreä merkkivalo palaa, laitteen tukijalat ovat irti maasta ja alusta on tukevasti maata vasten. Puomiston kuljetustuen vihreä merkkivalo palaa. (kts ) Automaattitasauksen vihreä puomiston liikkeet salliva merkkivalo (kuva 5 (5)) ei pala tai vilku. 2. Käynnistä moottori. 3. Valitse haluttu ajonopeus (kts. 5.2). Ajonopeuden vaihtaminen laitteen liikkuessa on kielletty! 4. Poikkeuta ajovoimansiirron ohjausvipuja hallitusti ja rauhallisesti keskiasennosta. Nostinta saa siirtää ainoastaan puomiston ollessa kuljetusasennossa! HUOM! Opettele siirtoliikkeet alhaisella nopeudella äläkä käsittele vipuja tarpeettoman kovakouraisesti äkkinäisiltä liikkeiltä välttyäksesi. Siirrettäessä ota huomioon nostimen mitat - etenkin pituus ja stabiliteetti.

24 5.3.1 Tela-alustaisen nostimen erityispiirteitä Teloilla varustettu liukuohjattu henkilönostin tarjoaa monia etuja vastaavaan pyöräalustaiseen versioon nähden. Tela-alustaista nostinta käytettäessä on kuitenkin otettava huomioon tiettyjä käyttöympäristöön ja työskentelyyn liittyviä asioita. Saavuttaaksesi telaston ja tela-alustan mahdollisimman pitkän käyttöiän noudata seuraavia ohjeita. Kumiteloilla varustetun henkilönostimen telaston käyttöikä on pitkälti riippuvainen sen käyttökohteesta ja käyttötavasta. Jos henkilönostinta käytetään kivisessä, karkeasoraisessa maastossa, purkutyömaalla tai metallijätettä sisältävässä maastossa, saattaa telaston käyttöikä lyhentyä merkittävästi. Telaston kestoikää pidentääksesi on syytä välttää ajamista seuraavanlaisissa maastoissa tai työkohteissa. - Ympäristöissä, jotka sisältävät kivimurskaa, rautatankoja, jätemetallia tai muita kierrätysmateriaaleja. Kumiteloja ei ole suunniteltu tällaisiin käyttöympäristöihin. - Päivittäinen/jatkuva ajaminen asfaltilla tai betonilla. Jatkuva ajaminen tällaisessa ympäristössä lyhentää telojen käyttöikää. - Työkohteissa, jotka sisältävät teräviä esineitä, kuten murtuneita kiviä tai purettuja betonilohkareita. Tämänkaltaiset terävät esineet saattavat leikata tai vaurioittaa teloja pysyvästi. Olosuhteet, jotka saattavat vaurioittaa ilmatäytteisiä renkaita saattavat vaurioittaa myös teloja. Vaurioituneita teloja ei yleensä voida korjata, vaan ne pitää vaihtaa. - Työkohteissa, jotka sisältävät syövyttäviä aineita (polttoaineet, öljy, suola tai lannoitteet). Syövyttävät aineet saattavat hapettaa kumitelojen metalliosia. Jos tämänkaltaisia aineita joutuu telojen pintaan, on telat huuhdeltava vedellä välittömästi käytön jälkeen. Vauriot, jotka syntyvät teloihin, telapyöriin tai tela-alustaan käytettäessä henkilönostinta edellä mainituissa käyttökohteissa, eivät kuulu nostimen takuun piiriin. Ohjeita tela-alustaisen nostimen käyttöön: - Muuta kääntymissuuntaa mahdollisimman usein. Jatkuva samalle puolelle kääntyminen voi aiheuttaa telan ja hammasvetopyörän toispuoleista kulumista. - Tarkkaile telaston osien kuntoa säännöllisesti. Liian kuluneet telaston rullat ja vetohammaspyörät saattavat vahingoittaa teloja. - Vältä ajamista kaltevalla pinnalla poikittain. Pyri ajamaan mäkeä aina kohtisuoraan ylös ja kääntyä vasta tasaisella alustalla. Jatkuva työskentely mäkisessä maastossa, tai ajaminen poikittain mäkeen nähden voi aiheuttaa kulumia telanohjaimiin ja telapyörästöön sekä aiheuttaa telojen irtoamista pyörästöltä. - Vältä jatkuvaa nopeiden kaarteiden tekemistä. Laajempia käännöksiä tekemällä vältät telojen tarpeetonta kulumista ja/tai telojen irtoamista telapyöriltä. - Vältä ajamista toinen tela tasaisella ja toinen mäessä tai kaltevalla alustalla. Aja aina mahdollisimman tasaisella alustalla. Jos telat vääntyvät käytössä jatkuvasti sisä- tai ulkopuoleltaan saattavat telojen metallirakenteet murtua. 24

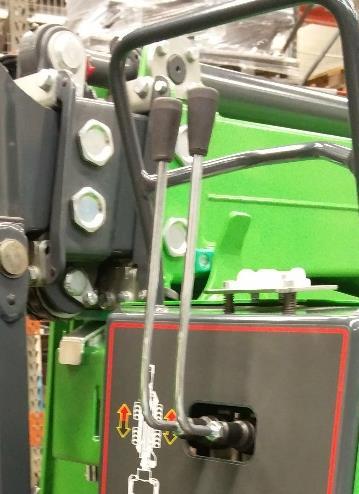

25 5.4 Tukijalkojen käyttö Laitteen tukijalat on ajettava maakosketukseen ja laitteen runko on tasattava ennen puomikäytön aloittamista. Laite voidaan tasata käyttäen automaattitasausta tai yksittäisiä tukijalan ohjausvipuja. Nostimen suurin sallittu pystytysepätarkkuus on 1,0. Varmista maapohjan kantavuus ja käytä tukijalkojen alla tarvittaessa riittävän suuria lisälevyjä Automaattitasaus Puomiston käyttö ilman tukijalkoja on ehdottomasti kielletty! Automaattitasaustoiminta ajaa laitteen tukijalat maakosketukseen, nostaa rungon irti maasta ja tasaa rungon vaakasuoraan. Pystytys: 1. Paina automaattitasauksen alempaa painiketta (kuva 5 (4)). Painiketta ei tarvitse pitää pohjassa. 2. Laite ajaa tukijalat maakosketukseen ja tasaa itsensä automaattisesti. 3. Tasauksen ollessa käynnissä vihreä valo vilkkuu. 4. Kun tasaus on valmis, tasauksen vihreä puomikäytön salliva merkkivalo (kuva 5 (5)) jää palamaan jatkuvasti. Tarkista rungon kallistuma vesivaa asta (kuva 10 (2))! 5. Puomiston käyttö voidaan aloittaa, mikäli runko on tasattu myös vesivaa an mukaan. Puomiston käytön lopetus: 1. Laske kaikki puomit kuljetustuilleen ja aja teleskooppipuomi sisään. 2. Puomiston kuljetustuen vihreän merkkivalon (kts ) tulee syttyä. 3. Paina automaattitasauksen ylempää painiketta (kuva 5 (4)). Painiketta ei tarvitse pitää pohjassa. 4. Laite ajaa tukijalat hieman irti maasta, jolloin laitetta on mahdollista siirtää. 5. Mikäli haluat nostaa tukijalat kuljetusasentoon pidä automaattitasauksen ylempi painike pohjassa ja vapauta painike, kun jalat saavuttavat kuljetusasennon Tukijalkojen manuaalinen ajo Tukijalkojen manuaaliajoa voidaan käyttää ahtaissa tai muuten hankalissa paikoissa. Laitetta jyrkässä rinteessä liikutettaessa aja alarinteen puoleiset tukijalat lähelle maata, jolloin vältät laitteen kaatumisen. Automaattitasauksen vihreä merkkivalo vilkkuu kaikkien tukijalkojen ollessa maakosketuksessa ja jää palamaan jatkuvasti, kun laitteen runko on vaakasuorassa. Tarkista rungon kallistuma vesivaa asta (kuva 10 (2))! 25

26 5.5 Puomiston käyttö Laitteen puomistoa voidaan käyttää, kun laitteen kaikki tukijalat ovat maakosketuksessa ja laitteen runko on vaakasuorassa. Nosto on sallittu, kun automaattitasauspainikkeen vihreä puomikäytön salliva merkkivalo (kuva 5 (5)) jää palamaan jatkuvasti. Laitteessa on ylikuormanestojärjestelmä (4.1.1), joka estää puomiston liikkeet, mikäli työtason suurin sallittu 230 kg kuorma ylitetään. 1. Ohjaa puomeja valitusta ohjauspaikasta riippuen työkorissa tai alaohjauspaneelissa sijaitsevan ohjausventtiilin vipuja käyttämällä. Huom! Nosta aina nostopuomi irti kuljetustuelta ennen muita liikkeitä. Keskitä puomisto kuljetustuelle ennen lopullista alas-ajoa. Suoran hydrauliohjauksen ansiosta puomien liikkeet ovat täsmälliset ja portaattomat. Käsittele ohjausvipuja varmasti ja rauhallisesti - opettele ohjaamaan tarkasti. Työkorin vakaajajärjestelmä pitää työkorin pohjan automaattisesti vaakasuorassa. HUOM! Jos työkorin asentoa täytyy kuitenkin säätää - esim. kun nostin on ollut pitkän käyttämättä ja työkori on kallistunut - käsittele työkorin vakauksen ohjausvipua varoen varsinkin silloin, kun puomit ovat ylhäällä Puomikäytön kuolleen miehen kytkin (optio) Mikäli laitteeseen on asennettu kuolleen miehen kytkin, tulee se aktivoida ennen kuin puomiston liikkeitä voidaan käyttää. Laitteen työtasolla kuolleen miehen kytkin aktivoidaan painamalla jalkapohjin pohjaan ja pitämällä se pohjaan painettuna puomistoa ohjattaessa. Puomistoa maantasosta ohjatessa tulee alaohjauspaneelin kuolleen miehen kytkin (kuva 6, (8)) pitää käännettynä vastapäivään. 5.6 Kauko-ohjaus (optio) Alaohjauspaikan tulee olla valittuna, jotta kauko-ohjausta voidaan käyttää. 1. Valitse kauko-ohjaus kääntämällä valintakytkin (kuva 6 (8)) kauko-ohjausasentoon. 2. Nosta kauko-ohjaimen hätäseis-painike. 3. Käynnistä kauko-ohjain (kuva 8 (3)). 4. Käynnistä haluttu moottori (kuva 8 (6) tai kuva 8 (7)). 5. Käytä ajo- tai tukijalkatoimintoja. - Ajovoimansiirtoa ohjataan ajovivuilla (kuva 8 (8)). - Tukijalkoja voidaan ohjata joko automaattitasauksen kytkimellä (kuva 8 (2)) tai yksi kerrallaan vasemman puolen painikkeilla (kuva 8 (4)) tai oikean puolen painikkeilla (kuva 8 (5)). 6. Lopettaessasi ohjaimen käytön, sammuta moottori painikkeesta ja kauko-ohjain sen hätäseispainikkeesta. 7. Aseta ohjain sille varattuun säilytyskoteloon 8. Käännä kauko-ohjaimen valintakytkin asentoon Käännä virta-avain asentoon 0. Kauko-ohjaimen hätäseis-painike toimii ainoastaan kauko-ohjaimen ollessa valittuna. 26

27 5.7 Käytön lopettaminen Lopettaessasi nostimen käytön: 1. Laske puomit kuljetustuille. 2. Nosta tukijalat kuljetusasentoonsa - täysin yläasentoon. 3. Pysäytä moottori painamalla moottorin käynnistyspainiketta. 4. Irrota turvavaljaat korista ja ota ne mukaasi (turvavaljaat on säilytettävä niille varatussa tilassa ja paketissa/laatikossa). 5. Käännä alaohjauskotelon virta-avain 0-asentoon ja ota se mukaasi. 6. Mikäli nostin on paikassa, jossa sitä voidaan pitää kytkettynä 230 VAC kytkettynä, on sähköjohto hyvä jättää paikoilleen, jolloin laitteen akku latautuu. HUOM! Estä nostimen asiaton käyttö irrottamalla virta-avain koneesta silloin, kun sitä ei käytetä! 5.8 Talvikäytön erityisohjeita Nostimen alin sallittu käyttölämpötila on -20 C. Pakkasella toimi seuraavan listan mukaan: - Tarkista, että rajakytkimet ovat puhtaita lumesta, jäästä ja liasta. - Ympäristön lämpötilan ollessa alle +2 C valmistaja suosittelee erillisen moottorinlämmittimen (lisävaruste) käyttöä. - Anna moottorin käydä muutama minuutti ennen koneen liikuttamista. - Käytä ensimmäisenä siirtoajoa sitten tukijalkoja ja viimeisenä puomiston liikkeitä. Tällä tavoin koko järjestelmän öljy pääsee lämpenemään ja sylintereihin vaihtuu lämmin öljy. 27

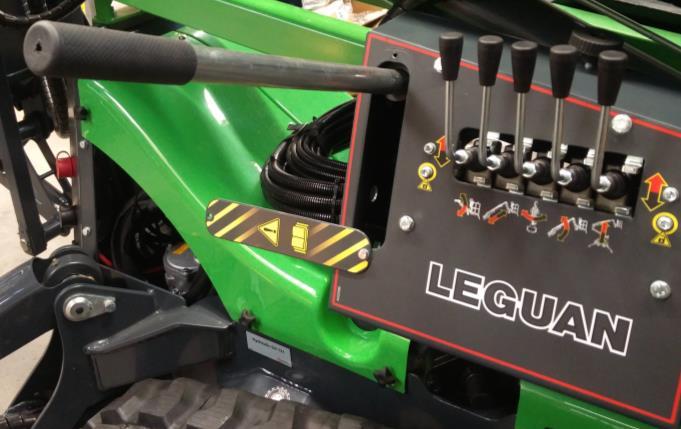

28 VARALASKUT JA HÄTÄKÄYTÖT Mikäli käyttövoiman syöttö jostain syystä katkeaa, voidaan puomisto laskea alas käyttäen jotain seuraavista varalaskujärjestelmistä. Varalaskua voidaan joutua käyttämään esimerkiksi tilanteessa jossa; polttoaine loppuu, sähköt katkeavat tai jatkojohto irtoaa. 6.1 Käsipumppu Laitteessa on käsipumppu, jolla voidaan käyttää puomiliikkeitä ja tarvittaessa laskea työtaso kuljetustuelleen käyttövoiman katketessa tai vikatilanteessa. 28 Kuva 11: Käsipumppu Käsipumpun käyttö: - Sammuta moottori. - Vapauta käsipumpun kahva (kuva 6 (11)) ja avaa käsipumpun suojalevy (kuva 6 (10)). - Aseta kahva pumppuun. - Pumppaa pumpulla ja ohjaa samanaikaisesti haluttua sylinteriä ohjausvivuista (kuva 6 (12-16)). Käsipumppua saa käyttää ainoastaan puomiston varalaskuun. Laske aina ensin 1. puomi / nostopuomi ja vedä teleskooppi sisään ennen taittopuomin laskemista. Kaatumisvaara! 6.2 Sähköinen varalasku (Optio) 1. Työtason ohjauspaneelissa (kts. 4.1) ja ohjausjärjestelmän kytkentäkotelossa (kts. 4.4) laitteen sivulla on varalaskun painonapit. Painettaessa napista valittu puomi laskeutuu hitaasti alaspäin niin kauan kuin nappia pidetään pohjassa. Varalaskupainiketta voidaan käyttää vain valitulta ohjauspaikalta. Mikäli virta-avain on 0-asennossa, on varalaskun käyttö mahdollista työkorista, sillä painike on tällöin kytkettynä suoraan akkuun. Varalaskuventtiilit on suojattu 10 A sulakkeella, joka sijaitsee kytkentäkotelossa. 2. Laske aina ensin jib-puomi, jonka jälkeen 1. puomi / taittopuomi ja viimeisenä 2. puomi / nostopuomi. Varmista, että nosto puomi laskeutuu kuljetustuelle ennen puomiston täydellistä laskua alas. Tarvittaessa puomistoa voidaan kääntää käsipumpulla (kts. 6.1), 22 mm kiintoavaimella tai hylsysarjalla kääntölaakerin akselin päästä. Käännön ajaksi käännä virta-avain 0-asentoon. HUOM! Muista aina poistaa työkalu puomiston käännöstä, äläkä koskaan pyöritä kääntölaakeria käsin, mikäli virta-avain ei ole 0-asennossa! Mikäli laitteessa on sähköiset varalaskut, tarkista niiden toiminta aina ennen nostimen käyttöä.

29 6.3 Tukijalkavalvonnan ohituskytkin Laitteessa on ääritilanteita varten tukijalkavalvonnan ohituskytkin (kuva 5 (20) tai kuva 6 (9)), joka mahdollistaa puomiston lyhytaikaiset liikkeet, vaikka tukijalat olisivat irti maasta. Toimintoa voidaan käyttää esimerkiksi tilanteessa, jossa jib-puomia pitää ajaa hieman ylös esteen takia tai pitkän säilytyksen aikana taaksepäin kallistunut työkori halutaan oikaista. Ohituspainiketta tulee käyttää vain ääritilanteissa! Ohituskytkimen käyttö työtason ohjauspaneelista: 1. Avaa painikkeen kannen lukitusruuvi. 2. Paina valkoinen ohituspainike pohjaan ja pidä se pohjaan painettuna. 3. Käynnistä haluamasi moottori painamalla moottorin käynnistyspainiketta. 4. Tee halutut ohjausliikkeet. 5. Vapauta valkoinen ohituspainike ja sammuta moottori painikkeesta. 6. Lukitse kansi lukitusruuvilla. Ohituskytkimen käyttö alaohjauspaneelista: 1. Irrota tahattoman käytön estävän suojaraudan ruuvit (kuva 6 (A) ja (B)). 2. Liu uta suojarauta vasempaan laitaan. 3. Käännä ohituskytkintä myötäpäivään ja pidä se käännettynä. 4. Käynnistä haluamasi moottori painamalla moottorin käynnistyspainiketta. 5. Tee halutut ohjausliikkeet. 6. Vapauta ohituskytkin ja sammuta moottori painikkeesta. 7. Liu uta suojarauta oikeaan laitaan. 8. Kiinnitä lukitusruuvit A ja B. HUOMIO! Jos puomit eivät ole kuljetustuillaan kuuluu jatkuva varoitusäänimerkki ja liikkeiden käyttö estyy 1,5 s kuluttua. Ohituskytkin tulee vapauttaa sekunnin ajaksi ja aktivoida uudestaan, jotta liikkeiden käyttö sallitaan uudelleen 1,5 s ajaksi. Ohituspainiketta saa käyttää ainoastaan puomiston liikutteluun kuljetustukien tuntumassa, eikä painikkeen avulle tule saattaa puomistoa suureen sivuulottumaan tai työskentelykorkeuteen. Kaatumisvaara! 6.4 Työtason kuormanvalvonnan ja työtason hätäseis-painikkeen ohittaminen Laitteen alaohjauspaneelissa on kytkin, jolla työtason korikuormanvalvonnan ja työtason hätäseispainikkeen toiminta voidaan ohittaa hätätilanteessa. Kytkintä saa käyttää ainoastaan äärimmäisessä hätätilanteessa, esim. laitteen käyttäjä on tuupertunut työtasolle, painanut hätäseis-painikkeen pohjaan ja on saatava välittömästi alas oman turvallisuutensa vuoksi. Valmistaja ei vastaa väärinkäytöstä aiheutuneista seuraamuksista! Ohituskytkin sijaitseen alaohjauspaneelissa ja toimii ainoastaan alaohjauskytkimen ollessa valittuna. Ohituskytkimen käyttö: 1. Irrota tahattoman käytön estävän suojaraudan ruuvit (kuva 6 (A) ja (B)). 2. Liu uta suojarauta vasempaan laitaan. 3. Valitse alaohjaus. 4. Käännä ohituskytkintä vastapäivään ja pidä se käännettynä. 5. Käynnistä haluamasi moottori painamalla moottorin käynnistyspainiketta. 6. Laske puomi erityistä varovaisuutta käyttäen alas. 7. Vapauta ohituskytkin ja sammuta moottori painikkeesta. 8. Liu uta suojarauta oikeaan laitaan. 9. Kiinnitä lukitusruuvit A ja B. 29

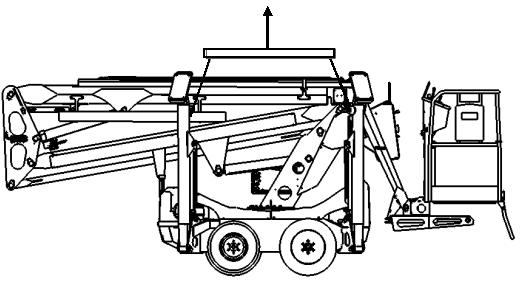

30 LAITTEEN KULJETUS Ennen kuljetusta laske laitteen puomit kuljetustuille ja nosta tukijalat yläasentoon. HUOM! Nostinta saa kuljettaa vain kuljetusasennossa. Korissa ei saa olla kuormaa - henkilöitä tai tavaraa. Nostimen tukijalkojen päissä on nostopisteet (kuva 12), joista konetta voidaan tarvittaessa nostaa. Nostettaessa on hyvä käyttää nostopalkkia, etteivät tukijalat vaurioidu. 30 Kuva 12: Tukijalkojen nostopisteet Laitteen taka-akselilla on automaattiset hydraulijarrut, jotka pitävät laitteen paikallaan, kun moottori ei käy. Nostinta ei saa pysäköidä rinteeseen. Mikäli nostinta kuljetetaan peräkärryllä tai auton lavalla, se on kiinnitettävä huolellisesti. Rungon kulmiin on merkitty neljä sidontapaikkaa (kuva 13), joista nostin on helppo kiinnittää kuljetusalustaan. Sidonta aina kaikista kulmista ristikkäin. Kuva 13: Sidontapaikat, havainnekuva HUOM! Nostinta ei saa sitoa puomiston päältä, eikä mistään muusta kohdasta kuin merkityistä kiinnityspisteistä!

31 HUOLTO-, KUNNOSSAPITO- JA TARKASTUSMÄÄRÄYKSET Nostimelle on tehtävä määräaikaistarkastus vuoden välein. Määräaikaistarkastuksen tekijän tulee olla tehtävään pätevä. Määräaikaishuoltojen tekijän on tutustuttava nostimen käyttöön ja tekniikkaan ennen huoltoa. Huolto tulee suorittaa koneen huolto-oppaan ohjeiden mukaisesti. 8.1 Yleiset ohjeet - Rakenteellisten muutosten tekeminen ilman valmistajan kirjallista lupaa on ehdottomasti kielletty. - Kaikki viat, joilla saattaa olla vaikutusta laitteen turvalliseen käyttöön, on korjattava ennen seuraavaa käyttöä. - Koteloitujen osien virheellinen käsittely voi aiheuttaa vakavan vamman. Vain koulutettu huoltohenkilöstö saa avata suojakoteloita. - Varmista, että huolto tehdään aina sekä tämän käyttöohjeen, että moottorin valmistajan huolto-ohjeen mukaisesti. - Sammuta moottori huollon ja tarkastusten ajaksi, IRROTA MYÖS 230 V SYÖTTÖKAAPELI! - Älä tupakoi huolto- ja tarkastustoimenpiteiden aikana. - Pidä laite ja erityisesti sen työtaso puhtaana. - Varmista, että työtason käyttöohjekirjakotelossa on aina täydelliset, luettavissa olevat käyttöohjeet. - Varmista, että kaikki tarrat ovat paikallaan ja luettavissa. - Varmista, että nostin on huollettu. - Varmista, että paikallisten määräysten mukaiset tarkastukset on tehty. HUOM! Kaikkien varaosien, erityisesti sähkökomponenttien ja antureiden tulee olla valmistajan alkuperäisosia. Mikäli laite on pitkään käyttämättömänä, tulee ennen seuraavaa käyttöä tarkastaa öljytasot ja varmistua siitä, että nostin toimii oikein. 31

32 HUOLTO-OHJEET 9.1 Huolto-ohjelma, huollot ja tarkastukset Moottorin osalta katso myös moottorivalmistajan oma käyttöohjekirja = MK. T = Tarkastus P = puhdistus V = vaihto S = säätö E = ensihuolto 50 h Toimenpide päivä kuukausi 100 h 200 h / 12 kk 400 h / 24 kk 1000 h moottoriöljy, MK EV T V moottoriöljyn suodatin EV V ilmansuodatin T/P V hehkutulppa, MK T venttiilivälys, MK S polttoainesuodatin V polttoainetankki T P korin kiinnitys ET T hydrauliöljy ET V hydrauliöljyn määrä T hydrauliöljyn imusuodatin P hydrauliöljyn suodattimet EV V akkuvesi T jäähdyttimen neste ET T V laakerien ja tappien lukitus ET T sähkökaapelit T hydrauliikan liittimet ja letkut ET T sylinterit ja venttiilit ET T varalaskun toiminta ET T hätäseis -piirin tarkastus ET T pystytysvalvonnan tarkastus ET T painesäädöt ET T käyttöventtiilien toiminta ET T puomiston kiinnitys T ajoalustaan teräsrakenteiden kunto T noston liikenopeudet ET T S koneen voitelu 9.3 kuormanvalvonnan tukijalkojen rajakytkimien toiminta (9.9 & 9.13) V ET T S vesivaa an toiminta ET T turvaventtiilien testaus (9.16) T T Hydrauliöljy: Hydraulijärjestelmän öljytilavuus: Polttoainesäiliön tilavuus: Moottoriöljy: Voitelurasva: 32 Statoil Hydraulic Oil 131 HP, (Pohjolan sääoloihin suunniteltu mineraaliöljypohjainen hydrauliöljy, sinkitön. Käyttölämpötila-alue C. Vickers 104 C IP 281/80, FSD 8401) Säiliö 35 litraa, koko järjestelmä 55 litraa 12,5 litraa (Diesel) Katso moottorivalmistajan käsikirja. Litium NLGI 2 voitelurasva (ei MoS2), kääntölaakerille EP-lisäaineistettu rasva (esim. Mobilux EP 2 Moly) Hydrauliikan painesäätö: Pääpaine 200 bar Alempi käyttöpaine 110 bar Jarrujen avauspaine 25 bar

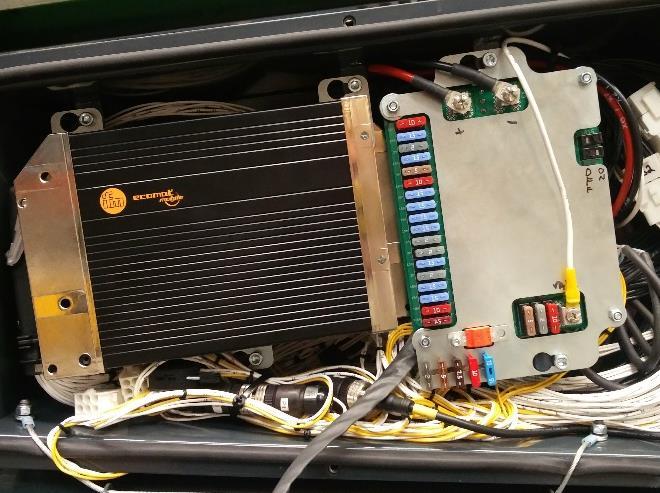

33 Rengaspaineet: 23 x 10,5-12 nurmikuvio 3,0 bar 23 x 10,5-12 traktorikuvio 3,0 bar Leguan / TeHo -perävaunu 6,0 bar Renkaisiin merkittyä maksimipainetta ei saa ylittää! Teleskoopin liukupalat (ja niiden välys) on tarkastettava vuosittain ja vaihdettava vähintään 5 vuoden välein. Kääntökehän kiinnityksen M16 kuusioruuvien kiinnitysmomentti 210 Nm on tarkastettava vuosittain ja ruuvit on vaihdettava 5 vuoden välein. Löystynyt ruuvi on vaihdettava uuteen. Edellä olevat huoltovälit ovat ohjeellisia. Mikäli käyttöolosuhteet ovat vaikeat, on tarkastus- ja vaihtovälejä lyhennettävä Telapyörien kiinnitysmutterit On tärkeää tarkastaa telapyörien kiinnitysmuttereiden kireys noin viikko käyttöönoton jälkeen. Uutta konetta ajettaessa telaston osat mukautuvat toisiinsa ja ns. hieman hakevat paikkaansa. Tämän johdosta on varsin mahdollista, että kiinnitysmutterit löystyvät käytössä. Löysät kiinnitysmutterit voivat vaurioittaa telaston osien rakennetta vakavasti. Alkukiristä mutterit ristikkäin 200 ± 25 Nm momentilla. Jälkikiristä mutterit ristikkäin heti perään 250 ± 25 Nm momentilla. pyörien muttereiden kireys tulee tarkistaa vuosittain. 9.2 Sulakkeet Laitteen sulakkeet löytyvät työtasolta katsottuna koneen vasemmalla sivulla olevasta kytkentäkotelosta. 1. Toimilaitteiden sulakkeet, jännite kun laitteen virrat on kytketty 2. Toimilaitteiden sulakkeet, jatkuva jännite virta-avaimen asennosta riippumatta 3. Varasulakkeet Kuva 14: Laitteen sulakkeet Älä ylitä alkuperäistä sulakekokoa!

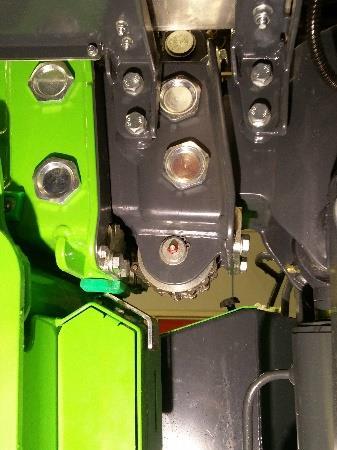

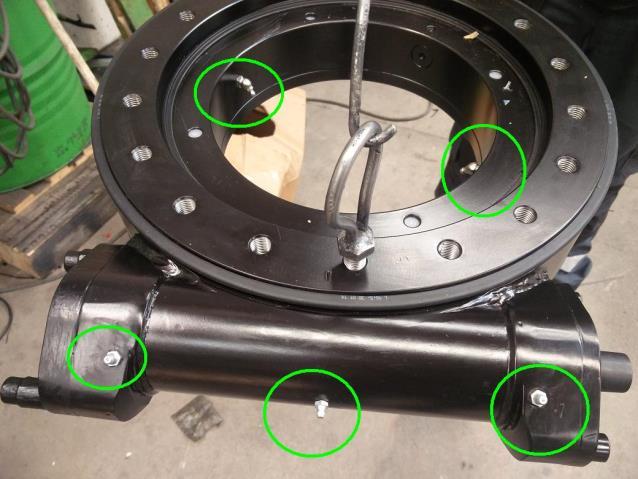

34 9.3 Koneen voitelu Nostimen voitelu on ensisijaisen tärkeää nivelten kulumisen ehkäisemiseksi. Nostimen nivelet ovat pääosin huoltovapaita, mutta kääntökehä on voideltava huoltotaulukon mukaisesti EP-lisäaineistetulla (extreme pressure) rasvalla. Tukijalkojen laakerit ja sylinterien silmukoiden laakerit pitää voidella huolto-ohjelman mukaisesti Kääntökehän voitelu Nostimen kääntökehä tulee voidella huolto-ohjelman mukaisesti kuukausittain. On tärkeää huomata, että kääntökehässä on 5 erillistä voitelupistettä (kuva 15). Kehän ulkopuoliset rasvanipat ovat yhteydessä käännön hammaspyörään ja kierukkapyörän laakereihin. Kääntökehän sisäkehällä olevat voitelupisteet ovat yhteydessä käännön kuulalaakeriin. Rasvanippojen käyttö onnistuu parhaiten alakautta, rungon pohjassa olevan huoltoluukun kautta. 34 Kuva 15: Kääntökehän voitelupisteet, kehä kuvattuna yläpuolelta Teleskooppipuomin käyttöketjujen voitelu ja käyttöketjun tarkastus Laitteen teleskooppipuomissa käytetään levykimppuketjuja, joiden tukirullat tulee voidella laitteen muun rasvauksen yhteydessä huolto-ohjelman mukaisesti. Kuva 16: Käyttöketjun voitelupiste 2. jatkeen työtason puoleisessa päässä Kuva 17: Käyttöketjun voitelupisteet taittopuomin päätykappaleen puoleisessa päässä Teleskoopin käyttöketju voidellaan käyttäen kuviin 16 ja 17 merkittyjä kolmea voitelunippaa. Voitelunipat on sijoitettu taittopuomin ja toisen jatkeen päihin. Toisen jatkeen työtason pään rasvanippa on aina näkyvillä, mutta taittopuomin pään nipat on peitetty tarkastusluukun alle.

35 9.4 Voitelukaavio 35 Kuva 18: Voitelukaavio

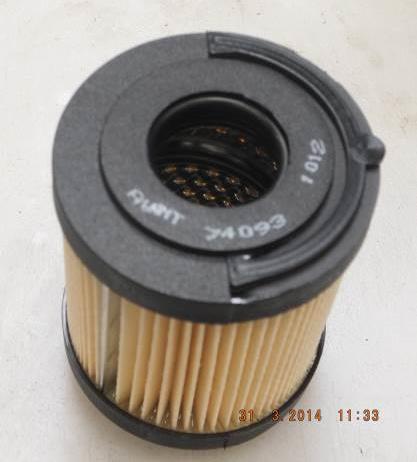

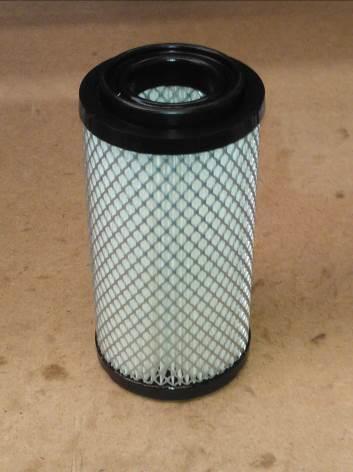

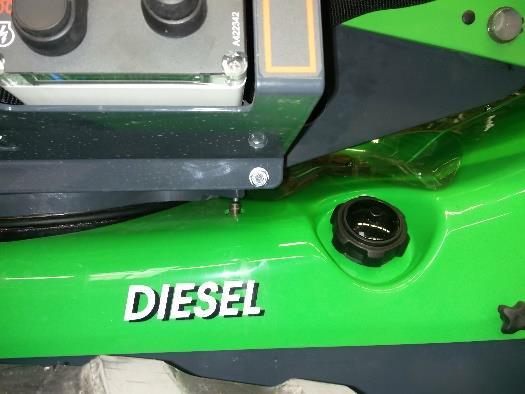

36 9.5 Polttoaineen käsittely ja lisääminen 36 1 Tarkista polttoainemäärä ja tarvittaessa täytä polttoainesäiliö täyttökorkin (1) kautta. Koneessa on Kubota -dieselmoottori. Dieselmoottoreissa käytä ainoastaan DIESEL-polttoainetta. Muita polttoaineita ei saa käyttää, koska niiden laadusta ja sopivuudesta ei ole takeita. Pidä huoli siitä, ettei polttoaine pääse loppumaan. Jos niin käy, täytä polttoainesäiliö ja starttaa useasti 20 s jaksoissa moottori ilmaa itsensä automaattisesti. Kuva 19: Polttoainesäiliön täyttökorkki 9.6 Hydrauliöljyn ja suodattimien vaihto 1 Hydrauliöljyn vaihto voidaan suorittaa joko imuvaihtajalla mittatikun reiästä (1) tai laskemalla öljy pois rungon pohjassa olevasta tyhjennystulpasta. Molemmissa tilanteissa on tärkeää puhdistaa magneettinen tyhjennystulppa mahdollisista epäpuhtauksista. 2 Kuva 20: Hydrauliöljynsuodatinten sijainti 3 Hydrauliöljyn paluusuodatin (2) sijaitsee hydraulitankin päällä, Nostimen rungon takaosassa. Suodatin vaihdetaan irrottamalla suodattimen kansi ja korvaamalla vanha suodatinpatruuna aina uudella. Painesuodattimen (3) patruuna tulee vaihtaa samanaikaisesti paluusuodattimen kanssa. Suodattimen kiinnityskorvake irrotetaan, suodattimen runko nostetaan ylös ja suodatin avataan. Mikäli laitteeseen on asennettu sähkömoottorin kaksoispumppu, on sähkömoottori irrotettava jalustastaan tai irrotettava nostimen akku, jotta suodattimen korvake mahtuu nousemaan ylös. Kuva 21: Paluusuodatinpatruuna Kuva 22: Painesuodatinpatruuna Painesuodatinpatruuna asennetaan suodattimen rungon sisälle aukko ylöspäin ja runko suljetaan kiertämällä. Korvake painesuodattimineen asennetaan takaisin alkuperäiselle paikalleen. Varmista ennen suojakatteiden asennusta, ettei vuotoja esiinny.

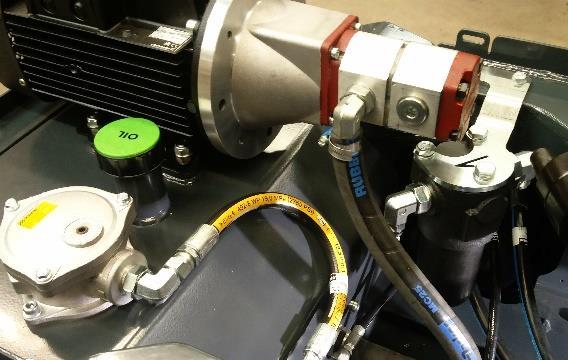

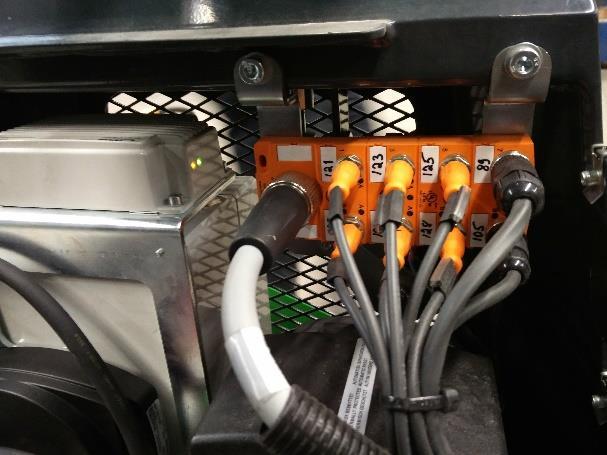

37 9.7 Hydrauliöljyn määrä Hydrauliöljyn määrä tarkistetaan öljysäiliön päällä sijaitsevan täyttökorkin mittatikusta (1). Öljynpinnan tulee olla mittatikussa olevassa ylärajassa nostimen ollessa kuljetusasennossa (puomisto alaasennossa ja tukijalat ylhäällä). 9.8 Akun tarkistus Alkuperäinen nostimen akku on huoltovapaa. Taataksesi hyvän käynnistyvyyden ja laitteen varman toiminnan tulee laitteen akku tarkistaa säännöllisesti. Tarkista akun napojen kunto ja puhdista säännöllisesti. Tarkista myös akun kaapelien kunto ja kiinnitys. Varmista, että kaapelit eivät pääse hiertymään teräviä reunoja vasten. Tarkista myös päävirtakytkimen ja sen kaapelien kunto ja kiinnitys. 9.9 Tukijalkojen anturointi ja pystytysvalvonnan tarkistus Tarkista pystytysvalvonta aina aloittaessasi koneella työskentely. Kun kaikki tukijalat ovat tukevasti maassa, vilkkuu vihreä automaattitasauksen merkkivalo (kuva 5 (5)). Aja tukijalat manuaalisesti maakosketukseen: - Mikäli automaattitasauksen vihreä merkkivalo vilkkuu tai palaa ennen kuin kaikki neljä tukijalkaa ovat maakosketuksessa, on tukijalkavalvonnassa häiriö- tai vikatilanne ja nostotapahtuma pitää keskeyttää (poislukien tilanne, jossa automaattitasauksen painiketta on painettu). - Häiriön tai vian aiheuttavan rajakytkimen voi selvittää haaroitusrasiasta (kuva 23) nostimen rungon takaosasta. Rasiassa liittimet 1-4 vastaavat tukijalkoja. - Liittimiä vastaavat seuraavat rajakytkimet: 1 = S21, 2 = S22, 3 = S23, 4 = S24. - Tukijalkojen ollessa irti maasta tai kuljetusasennossa, tulisi haaroitusrasian liittimien 1-4 vieressä palaa merkkivalo A. Vastaavasti tukijalkojen ollessa maassa nostoasennossa, pitäisi haaroitusrasian liittimien 1-4 vieressä palaa merkkivalo B. Vikatilanteessa kyseisen liittimen kohdalla väärä merkkivalo palaa tai valo ei syty lainkaan. Tarkista kuukausihuollon yhteydessä haaroitusrasiasta, että oikeat led-merkkivalot syttyvät jalkoja nostettaessa ja laskettaessa. HUOM! Mikäli pystytysvalvonta ei toimi vaaditulla tavalla, on koneen käyttö kielletty ennen kuin vika/virhe on korjattu. 37 Kuva 23:Haaroitusrasia, tukijalkavalvonnan liittimet merkitty punaisen kehyksen sisään

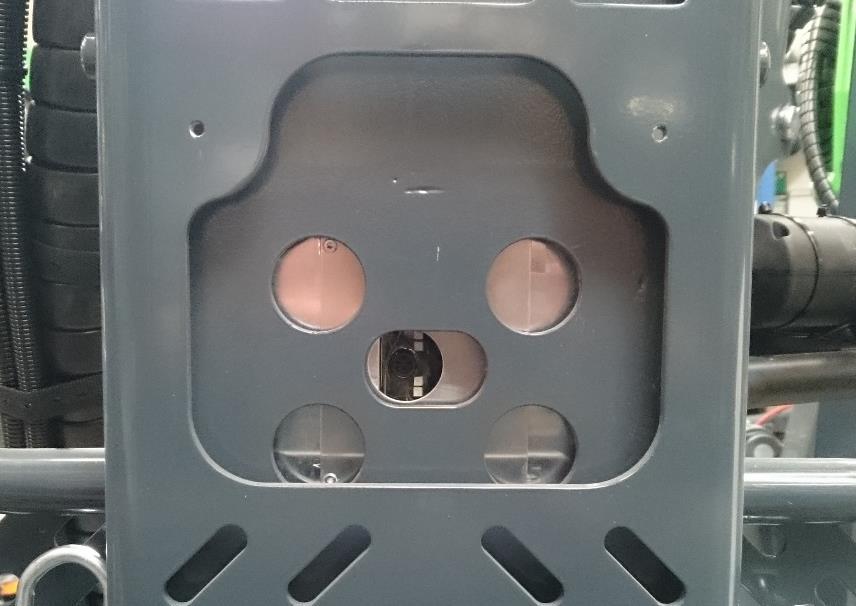

38 9.10 Vesivaa an tarkistus Rungon venttiilikotelon päällä olevan vesivaa an oikea asento kääntölaakeriin yläpintaan nähden on tarkistettava huolto-ohjelman mukaisesti tai aina jos on syytä epäillä, että vesivaa an asento on muuttunut. Aseta vesivaaka rungossa olevan kääntölaakerin päälle puomiston ollessa kuljetusasennossa. Vertaa vesivaa an näyttämää venttiilikotelon päällä olevan koneen vesivaa an näyttämään. Mikäli näyttämät eriävät, säädä laitteen vesivaakaa säätöruuveista, kunnes vesivaa at näyttävät samoin. Menettely toistetaan sekä koneen pituus-, että poikittaissuunnassa Hydrauliikan paineet ja niiden säätö Kaikki hydrauliikan säädöt on asetettu tehtaalla oikeisiin arvoihin eikä niitä ole normaalisti tarvetta säätää. Laitteen paineenmittausnipat löytyvät koneen rungon sisällä olevasta pumppulohkosta. Helpoiten mittausnippoihin pääsee käsiksi irrottamalla rungon pohjapanssarin. 1. Pääpaineen mittausnippa 2. 2./4. -pumpun paineenmittauspiste 3. Jarrun avauspaineen paineenmittauspiste 4. Pääpaineen säätö 5. 2./4. -pumpun paineensäätö 6. Jarrun avauspaineen säätö Laitteessa on käytössä kolme painetasoa: - Pääpaine 200 bar - 2./4. -pumppu 110 bar - Jarrun avauspaine 25 bar Kuva 24: Pumppulohko 4 5 Samaan lohkoon on kiinnitetty solenoidiventtiilit 7 ja 8: Solenoidiventtiili 7 on laitteen turvaventtiili pääpaineen tankitukseen. Solenoidiventtiiliä 8 käytetään 2./4. pumpun paineen tankitukseen.

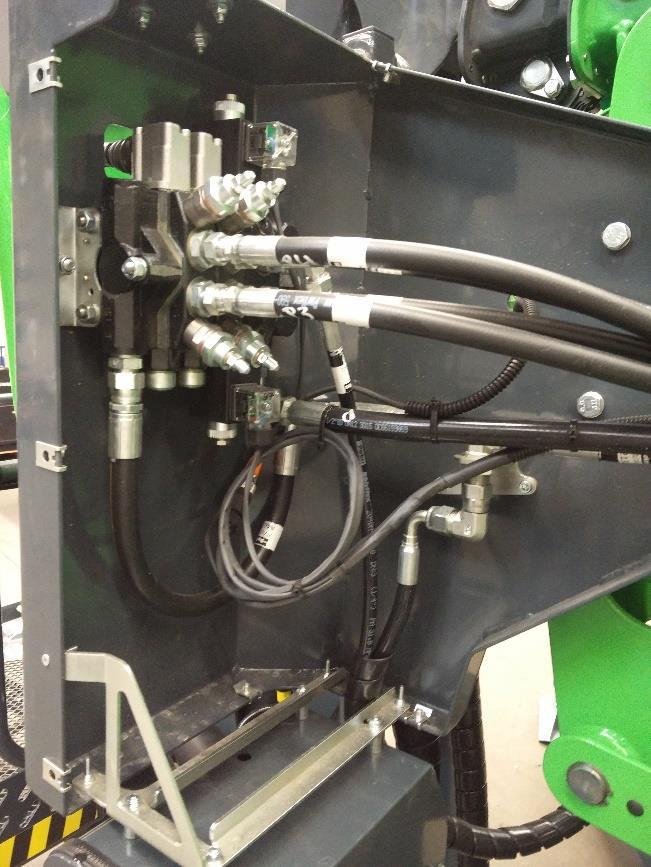

39 9.12 Jalustan venttiilikotelo Oheisessa kuvassa jalustan venttiilikotelo avattuna. Komponentit ovat: 1. Siirtoajon venttiilit 2. Työtason puomiventtiilin valinnan solenoidi K98 3. Alaohjauksen puomiventtiilin valinnan solenoidi K99 3 Kuva 25: Jalustan venttiilikotelo 1 Laitteen puomiston kaikki sylinterit vakaajasylinteriparin pääsylinteriä lukuun ottamatta on varustettu kuormanlaskuventtiileillä (1), jotka estävät sylinterin äkilliset liikkeet, mikäli esim. hydrauliletku vaurioituu. 3 2 Mikäli laite on varustettu sähköisellä varalaskulla (kts. 6.2) on laitteen nosto-, taitto- ja jib-sylintereissä solenoidiventtiilit (2) ja niiden kelat (3).

40 9.13 Ylikuormaneston komponentit Ylikuormanesto on asetettu tehtaalla oikeisiin arvoihin ja sen säätöjen muuttaminen on ehdottomasti kielletty. KAATUMISVAARA! Ylikuormaneston mekanismi sijaitsee korin kannattimen ja korin välissä (kuva 26). Korikuormaa mitataan venymäliuskaan perustuvalla kuorma-anturilla (kuva 26 (1)), jossa on kaksikanavainen mittaus. Anturin molemmat kanavat taarataan korin nollakuorman mukaan. Anturi on EN 280 -standardin mukainen Kuva 26: Kuorma-anturi MOBA MRW Työtason suurin sallittu kuorma on säädetty 230 kg:n arvolle. Ylikuormatilanteessa puomiston käyttö on estetty ja nostin ilmoittaa ylikuormasta äänimerkillä sekä punaisella merkkivalolla (kuva 5 (7)) työtasolla ja (kuva 6 (6)) alaohjauspaneelissa. - Poista ylikuorma työtasolta. - Äänimerkki lakkaa ja ylikuorman merkkivalo sammuu. - Ylikuormatila poistuu automaattisesti, jonka jälkeen nostimen käyttöä voidaan jatkaa normaalisti. Kuorma-anturi tulee tarkastaa säännöllisesti mekaanisten vaurioiden varalta, sillä mekaaniset vauriot voivat aiheuttaa häiriötä anturin mitta-arvoihin. Mikäli anturi joudutaan vaurioitumisen tai vian takia vaihtamaan, on pulttien kiristysmomentti 150 Nm. ÄLÄ KOSKAAN YLIKUORMITA KONETTA!

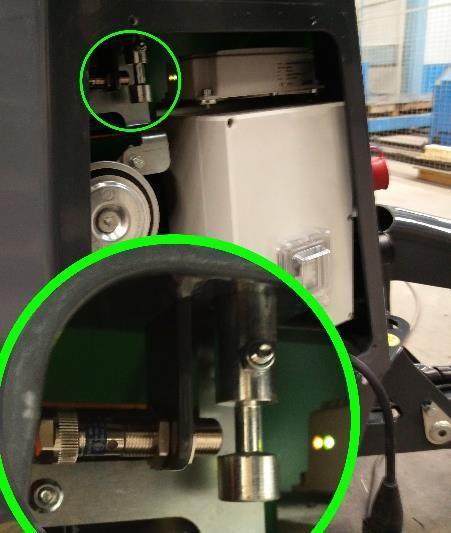

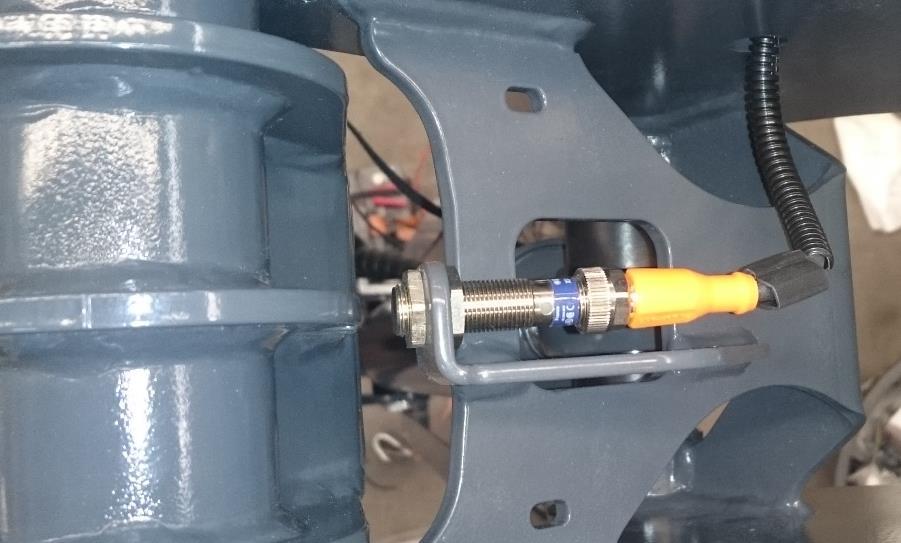

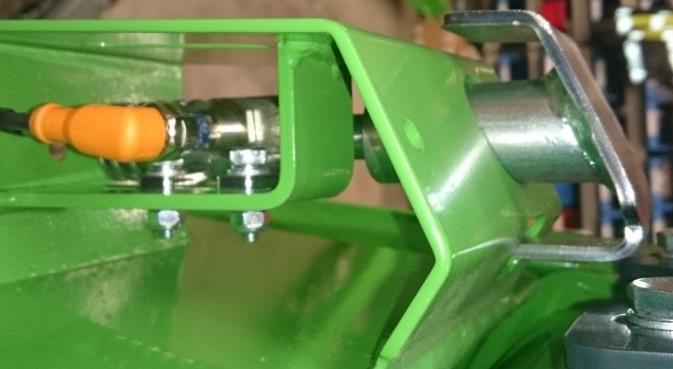

41 9.15 Puomiston anturien säätö ja tarkastus Laitteen puomiston kuljetustuen alempi anturi S10 sijaitsee rungossa työkorin edessä olevan suojaritilän takana (kuva 27 (1)). Puomiston ollessa kuljetustuellaan: - Anturin toimipään tulee osoittaa tapin kavennettua aluetta. - Anturissa olevat led-valot eivät saa palaa. Kun puomi nostetaan kuljetustuelta: - Anturin led-valon tulee syttyä tapin kohdalla (etäisyys noin 3 mm). - Mikäli valo ei syty, säädä anturin poikittaissuuntainen etäisyys tapista niin, että valo palaa. - Kiristä anturi paikalleen anturissa olevilla muttereilla. ÄLÄ YLIKIRISTÄ. - Anturi ei saa koskettaa tappia. - Säädön jälkeen tarkasta kytkimen toiminta laskemalla puomi tuelle, jolloin anturin led-valon tulee sammua Kuva 27: Alempi kuljetustuen anturi Ylempi kuljetustuen anturi sijaitsee työkorin edessä päätykappaleen yläosassa olevan suojan takana (kuva 28, kuvattu oikealta vasemmalle, venttiilikotelon puolelta). Rajakytkimen toiminta tarkastetaan ja kytkin säädetään samoin kuin alemman kuljetustuen anturi. Kuva 28: Ylempi kuljetustuen anturi

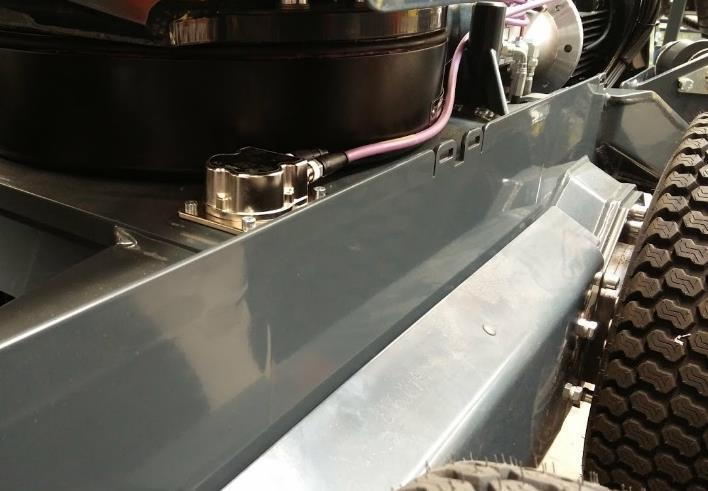

42 Kolmas kuljetusasentoa valvova anturi on jib-puomin anturi (kuva 29). Anturi mittaa onko jib-puomi ala-asennossaan. Anturi sijaitsee teleskooppipuomin päässä, sen yläpuolella. Anturi säädetään samoin kuin kuljetustukienkin anturit, jib-puomin ollessa ala-asennossa anturin tulee osoittaa puomissa olevaan loveen. Ala-asennossa ollessa anturin led-valon ei tule palaa. 42 Kuva 29: Jib-puomin kuljetusasennon anturi 2 1 Kuva 30: Taittopuomin anturointi Teleskoopin kulmaa ja sivu-ulottumaa mittaava anturi on sijoitettu taittopuomin päätykappaleen puoleiseen päähän tarkastusluukun alle (kuva 30 (1)). Anturin kaapelin kuntoa valvotaan kapasitiivisella anturilla (kuva 30 (2)). Kuva 31: Kallistusanturi Kallistusanturi sijaitsee koneen rungon päällä kääntökehän tuntumassa. Kallistusanturin lukemaa hyödynnetään automaattitasauksessa (kts ) ja kallistushälyttimen toiminnassa (kts ).

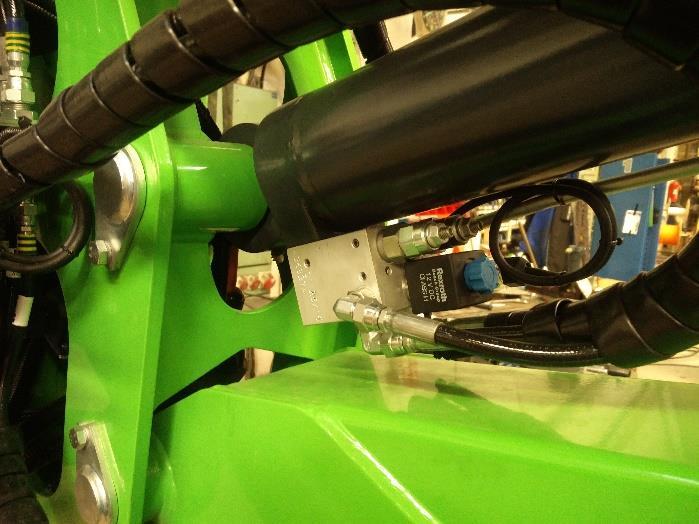

43 9.16 Turvaventtiilin testaus Laitteen turvaventtiili on testattavat vuosittain. Turvaventtiilien elinikä on 30 vuotta, jonka jälkeen ne on vaihdettava uusiin. Venttiilin testauksessa on tärkeää huomioida, että solenoidi ja sen pistoke irrotetaan kokonaisuudessaan johtoineen. Laite tulkitsee irrotetun pistokkeen katkenneeksi johtimeksi ja keskeyttää testin. 1. Käynnistä moottori, aja laite kuljetusasentoon ja jätä moottori käyntiin. 2. Testaa koneen kaikkien puomiston ohjausvipujen toiminta (myös alaohjauspaikalta). - Puomiston toiminnot eivät saa toimia. 3. Valitse yläohjauspaikka, aja tukijalat maahan ja tasaa kone. Vihreän valon pitää syttyä tukijalkojen onnistuneen tasauksen merkiksi. Mikäli vihreä valo ei syty katso kohta Testaa koneen puomiston ohjausvipujen toiminta myös alaohjauspaikalta). - Puomiston toimintojen tulee toimia normaalisti. 5. Laske puomisto kuljetustuelle. 6. Testaa vapaakiertoventtiili K92. - Varmista, että alaohjauspaikka on valittu, tukijalat ovat maakosketuksessa ja vihreä puomiston noston salliva merkkivalo palaa (kuva 5 (5)). - Varmista, että puomiston liikkeet toimivat alaohjauspaikalta. - Laske puomisto kuljetustuelle. - Avaa laitteen pohjapanssari ja irrota pumppulohkon vapaakieroventtiilin solenoidi (kuva 24 (7)) kiertämällä muovimutteri irti ja vetämällä solenoidi venttiilin päältä. - Puomiston toiminnot eivät saa toimia. - Pujota solenoidi paikalleen. - Puomiston toiminnot toimivat. - Kiristä musta muovimutteri ja sulje pohjapanssari. - Aja laite kuljetusasentoon ja sammuta moottori. Mikäli kone ei toimi kohdissa 1-6 kuvatulla tavalla on jokin laitteen venttiileistä viallinen. Vaihda kyseinen venttiili ennen nostimen käytön jatkamista. 43
