1 Johdonsuojarele

2

3 1MRS Julkaistu: Versio: A Johdonsuojarele Sisältö 1. Yleistä tästä käsikirjasta Tekijänoikeudet Tavaramerkit Takuu Yleistä Releen käyttö Ominaisuudet Viitteet Dokumentin versiot Turvallisuusmääräykset Ohjeet Käyttöliittymän ominaisuudet Etupaneeli Näyttö Näyttötesti Näytön tilat Taustavalo Kontrastin säätäminen Painikkeiden käyttö Päävalikko Alavalikko Käyttöliittymän salasana SPA-salasana Kielen valinta Reaaliaikakellon asetus Katkaisijan kiinniohjauksen lukituksen palautus Toimintailmoitukset IEC- ja ANSI-muodossa Etu- tai takaliitännän valinta Etuliittimen kommunikaation toimintamerkki Takaliittimen protokollan valinta Käyttöliittymän toimintotasot Käyttötaso Käyttötason valikkoryhmät Mittausarvojen selaaminen Rekisteröityjen arvojen selaaminen INFO Tekninen taso Parametrivalikot Asettelujen muuttaminen Copyright 2005 ABB Oy, Sähkönjakeluautomaatio, Vaasa, FINLAND 3

4 Johdonsuojarele 1MRS Konfigurointi Indikointien, lähtökoskettimien ja tallennettujen arvojen kuittaus ja palautus Suojareleen toiminnan indikoinnit Toimintamerkit (ledit) Vihreä toimintamerkki Keltainen toimintamerkki Punainen toimintamerkki Ohjelmoitavat toimintamerkit Indikointi-ilmoitukset Toimintailmoitukset Häiriötallentimen indikoinnit Sisäisten vikojen (IRF) varoitukset ja indikoinnit Irrotettava pistoyksikkö Tuotteen tunnistus Pistoyksikön irrotus ja asentaminen Pariston asentaminen ja vaihtaminen Käyttöönotto ja huolto Käyttöönotto Ylläpito Releen tarkastus Ennalta ehkäisevä osien vaihtaminen Mittausten tarkistaminen Toimintotesti Digitaalitulojen koestus Valokaaritunnistuksen koestus Suojatoimintojen koestus Oikosulkusuojauksen koestus Maasulkusuojauksen koestus Varaosat Pistoyksikkö Paristo Korjaus Tilaustiedot Lyhenteet

5 1MRS Johdonsuojarele 1. Yleistä tästä käsikirjasta 1.1. Tekijänoikeudet 1.2. Tavaramerkit 1.3. Takuu 1.4. Yleistä 1.5. Releen käyttö Tämän asiakirjan tiedot voivat muuttua ilman ennakkoilmoitusta. ABB Oy ei ole vastuussa tässä asiakirjassa esiintyvistä mahdollisista virheistä. ABB Oy ei ole missään tapauksessa vastuussa minkäänlaisista tämän asiakirjan käytöstä aiheutuvista seurannaisvahingoista tai välittömistä, välillisistä tai epäsuorista vahingoista, eikä ABB Oy ole vastuussa tässä asiakirjassa kuvattujen ohjelmistojen tai laitteiden käytöstä aiheutuvista välillisistä tai satunnaisista vahingoista. Tätä asiakirjaa tai sen osia ei saa kopioida tai jäljentää ilman ABB Oy:n kirjallista lupaa, eikä sen sisältöä siten saa jakaa kolmansille osapuolille tai käyttää muuten luvattomasti. Tässä asiakirjassa kuvatut ohjelmistot ja laitteet ovat lisenssinvaraisia ja niitä voidaan käyttää, kopioida tai julkistaa vain lisenssin sallimin ehdoin. Copyright 2005 ABB Oy Kaikki oikeudet pidätetään. ABB on ABB-yhtymän rekisteröimä tavaramerkki. Muut tässä asiakirjassa mainitut tuotemerkit tai -nimet voivat olla haltijoidensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Tiedustele takuuehtoja lähimmältä ABB Oy:n edustajalta. Tämä käsikirja sisältää perustiedot -suojareleestä sekä yksityiskohtaiset käyttöohjeet releen käyttöliittymää (HMI) varten. Lisäksi käsikirjassa kerrotaan lyhyesti releen käyttöönotosta ja huollosta. on monipuolinen ja monitoimintoinen suojarele, joka on tarkoitettu ensisijaisesti tulo- ja lähtökennojen suojaukseen erilaisissa johtolähtösovelluksissa. on mikroprosessoripohjainen rele. Itsevalvontajärjestelmä valvoo releen toimintaa jatkuvasti. Käyttöliittymän nestekidenäytön (LCD) ansiosta releen paikallinen käyttö on helppoa ja turvallista. Relettä voidaan ohjata paikallisesti sarjaliikenteen kautta tietokoneella, joka liitetään etupaneelin sarjaliikenneporttiin. Kauko-ohjaus tapahtuu sarjaväylän kautta takaliittimeen kytketyllä ohjaus- ja valvontajärjestelmällä. 5

6 Johdonsuojarele 1MRS Ominaisuudet Vakioaika- tai käänteisaikatoimintainen, kolmivaiheinen suuntaamaton ylivirtasuoja, alempi porras Kolmivaiheinen suuntaamaton ylivirtasuoja, ylempi porras Kolmivaiheinen suuntaamaton ylivirtasuoja, hetkellisporras Vakioaika- tai käänteisaikatoimintainen, suuntaamaton maasulkusuoja, alempi porras Suuntaamaton maasulkusuoja, ylempi porras Vaihekatkossuoja Kolmivaiheinen terminen kaapelisuoja Valokaarisuoja kaksi linssityyppistä sensoria valokaaren tunnistamista varten (lisävarusteita) taustavalaistuksen voimakkuuteen perustuva automaattinen vertailutason säätö valokaaren tunnistaminen ulkoisen signaalin välityksellä Automaattinen jälleenkytkentä, jälleenkytkentää Katkaisijavikasuoja Laukaisulaskurit katkaisijan kunnonvalvontaa varten Laukaisupiirin valvonta, josta voidaan ohjata varoitussignaali signaalilähtöön Katkaisijan kiinniohjauksen lukitustoiminto Neljä tarkkaa virtatuloa Nimellistaajuus 50/60 Hz käyttäjän valittavissa Kolme sulkeutuvaa laukaisukosketinta Kaksi vaihtokosketintyyppistä signaalilähtöä vakiovarusteena ja kolme vaihtokosketintyyppistä signaalilähtöä lisävarusteena hankittavassa I/O-moduulissa Lähtökosketintoiminnot konfiguroitavissa Kaksi galvaanisesti erotettua digitaalituloa vakiovarusteena ja kolme galvaanisesti erotettua digitaalituloa lisävarusteena hankittavassa I/O-moduulissa Häiriötallennin tallennusaika enimmillään 80 sekuntia liipaisu yhdestä tai useasta sisäisestä signaalista tai digitaalitulosignaalista tallentaa neljää analogista kanavaa ja enimmillään kahdeksaa käyttäjän valitsemaa digitaalikanavaa säädettävä näytteenottotaajuus Pysyväismuisti enintään 100 aikaleimatulle tapahtumakoodille asetteluarvoille häiriötallentimen tiedoille viiden viimeisen aikaleimatun tapahtuman rekisteröidyille arvoille jälleenkytkentöjen sekä suojaportaiden havahtumisten ja laukaisujen määrille toimintaindikoinneille ja toimintamerkeille, jotka osoittavat tilan ennen apusähkön katkeamista 6

7 1MRS Johdonsuojarele Käyttöliittymä, jossa alfanumeerinen nestekidenäyttö ja ohjauspainikkeet kahdeksan ohjelmoitavaa toimintamerkkivaloa Suojaportaiden toimintaindikaatiot joko IEC- tai ANSI-muodossa Monikielinen käyttöliittymä Käyttöliittymän salasanasuojaus käyttäjän valittavissa Ensiövirta-arvojen näyttö Keskiarvot Kaikki asettelut muutettavissa PC:llä Etupaneelin optinen liitäntä: kaapelilla tai ilman Takapaneeliin on liitettävissä lisävarusteena hankittava kommunikaatiomoduuli, jossa muovikuituoptinen, yhdistetty muovi- ja lasikuituoptinen tai RS-485-liitäntä SPA-väylä-, IEC tai Modbus-tiedonsiirtoprotokollalla (RTU ja ASCII) käytävää järjestelmäkommunikaatiota varten Takapaneeliin on liitettävissä lisävarusteena hankittava DNP 3.0 -kommunikaatiomoduuli, jossa RS-485-liitäntä DNP 3.0 -tiedonsiirtoprotokollalla käytävää järjestelmäkommunikaatiota varten Paristovarmennus reaaliaikakellolle Pariston latauksen valvonta Elektroniikan ja ohjelmistojen jatkuva itsevalvonta Irrotettava pistoyksikkö 1.7. Viitteet en nimi Tekninen ohje Asennusohje MRS numero 1MRS MRS Dokumentin versiot Versio Pvm Huomautukset A Vastaa englanninkielistä versiota A2/

8 Johdonsuojarele 1MRS Turvallisuusmääräykset! Liittimissä saattaa esiintyä vaarallisia jännitteitä, vaikka syöttöjännite on kytketty pois. Kansallisia ja paikallisia sähköturvallisuusmääräyksiä on aina noudatettava. Laite sisältää staattisille sähköpurkauksille herkkiä komponentteja. Siksi elektroniikkakomponenttien tarpeetonta koskettamista tulee välttää. Releen runko on maadoitettava huolellisesti. Asennukset saa suorittaa ainoastaan siihen valtuutettu henkilö. Turvallisuusmääräysten laiminlyöminen voi aiheuttaa tapaturmia, henkilövahinkoja tai vakavia materiaalisia vahinkoja. Jos releen ylemmän kahvan päällä oleva suojaussinetti rikotaan luvatta, takuu ei ole enää voimassa eikä laitteen oikeaa toimintaa voida taata. Älä koske kotelon sisustaa, kun pistoyksikkö on poistettuna kotelosta. Relekotelon sisäosissa voi olla suuria jännitteitä ja näihin koskeminen voi johtaa henkilövahinkoon. 8

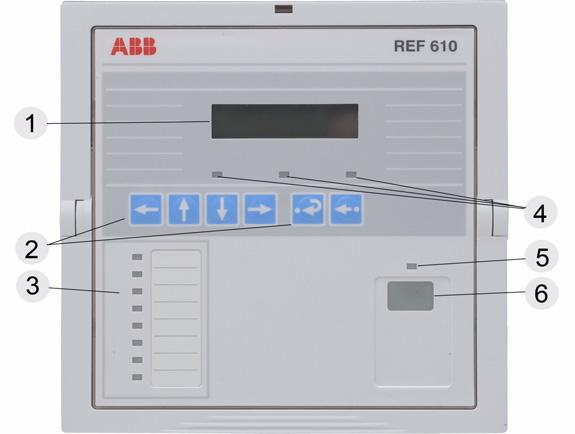

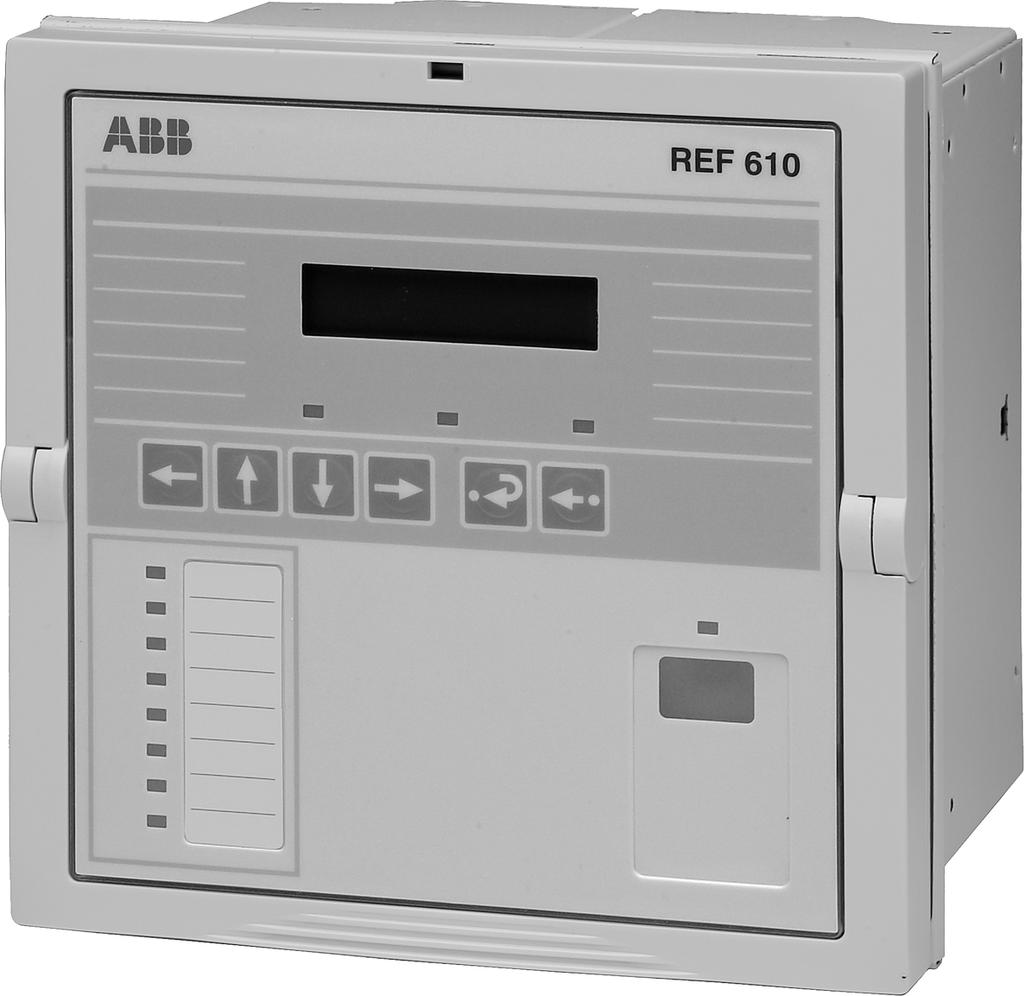

9 1MRS Johdonsuojarele 3. Ohjeet 3.1. Käyttöliittymän ominaisuudet Etupaneeli Suojareleen käyttöliittymän osat: alfanumeerinen 2 x 16 merkin nestekidenäyttö, jossa taustavalo sekä automaattinen kontrastin säätö kolme toimintamerkkiä (vihreä, keltainen, punainen) kahdeksan ohjelmoitavaa toimintamerkkiä (punainen) käyttöliittymä, joka sisältää neljä navigointipainiketta sekä asettelupainikkeet kumoa/tyhjennä ja valinta/tallennus toimintamerkillä varustettu optinen väyläliitäntäportti Kuva FrvievREF610_b edestäpäin Näyttö 1. Nestekidenäyttö (LCD) 2. Painikkeet 3. Ohjelmoitavat toimintamerkit (punainen) 4. Toimintamerkit: Vasen: Valmius (vihreä) Keski: Havahtuminen/Hälytys (keltainen) Oikea: Laukaisu (punainen) 5. Etuliittimen kommunikaation toimintamerkki 6. Etupaneelin väyläliitäntäportti (infrapuna) Näyttötesti Kun releen syöttöjännite kytketään päälle: 1. Taustavalo syttyy, kun rele on suojaustilassa suoritettuaan sisäiset käynnistystestit. 2. Näyttöä testataan muuttamalla sen pisteet käänteisiksi (vaalea alue tummaksi) noin kolmen sekunnin ajaksi, katso Kuva

10 Johdonsuojarele 1MRS Näyttö palaa lepotilaan ja taustavalo sammuu, ellei näytöllä ole toimintailmoituksia. Jos pysyväistoiminto on aktiivisena, ennen syöttöjännitekatkosta näytöllä ollut ilmoitus palaa näyttöön. PowerUp_a Näytön tilat Kuva Näyttötesti syöttöjännitteen kytkennän yhteydessä Lepotilassa näytössä näkyy johtolähdön nimi; oletusarvona on - ABB -. Vaihda nimi SPA-parametrilla M20. - ABB - IdleMode_a Kuva Näyttö lepotilassa Kun näyttö on katselutilassa, asetteluja pääsee ainoastaan katsomaan, ei asettelemaan. *RYH.1 I>>: 3.50 ViewMode_a Kuva Näyttö katselutilassa Kun näyttö on asettelutilassa, voit myös muuttaa asetteluja. *RYH.1 I>>: SetMode_a Taustavalo Kuva Näyttö asettelutilassa Näytön taustavalo on normaalisti sammuneena. Sytytä valo painamalla käyttöliittymän nuolipainiketta. Kun käyttöliittymä on ollut viitisen minuuttia käyttämättä, taustavalo sammuu itsestään. Painikkeen painaminen aktivoi sisäänrakennetun energiansäästötoiminnon, jolloin taustavalo sammuu 20 sekunnissa Kontrastin säätäminen Lämpötila vaikuttaa näytön kontrastiin. säätää kontrastin automaattisesti mahdollisimman helposti luettavaksi. Kun näyttö on lepotilassa, voit muuttaa kontrastia myös käsin. Lisää kontrastia painamalla -painiketta ja askeltamalla -painiketta. Vähennä kontrastia painamalla -painiketta ja askeltamalla -painiketta. 10

11 1MRS Johdonsuojarele Paina ja lisää tai vähennä Contrast_a Kuva Näytön kontrastinsäätö Releen käynnistyksen jälkeen näytön kontrasti palautuu itsestään tehdasasetukseen Painikkeiden käyttö Käyttöliittymä sisältää painikkeet, joiden avulla voi selata valikoita. Navigointipainikkeet Vasen Ylös Alas Oikea Syötä Tyhjennä/ Kumoa Kuva Navigointipainikkeet Navigointipainikkeilla voit selata valikoita sekä valita ja muuttaa haluamiasi valikkokohtia. Aktivoi päävalikko nuolipainikkeella. Liiku valikkotasojen ja -kohtien välillä nuolipainikkeilla. Valitse muutettava kohta tai tallenna uusi arvo painamalla -painiketta. Suurenna tai pienennä aktiivista numeroa, siirrä aktivoitua desimaalipilkkua tai siirry vaihtoehtojen välillä - ja -painikkeiden avulla. Kumoa asettelu ja palaa edelliseen näyttötilaan (katselu- tai lepotilaan) painamalla -painiketta. Taulukko Liikkuminen ja asettelu painikkeilla Navigation_a Liikkumissuunta tai toiminto Askel alaspäin pää- tai alavalikossa Askel ylöspäin pää- tai alavalikossa Siirry alavalikkoon päävalikosta tai ylemmän tason alavalikosta Siirry alavalikosta päävalikkoon tai ylemmän tason alavalikkoon Suurenna arvoa asettelutilassa Pienennä arvoa asettelutilassa Painike Siirrä osoitinta asettelutilassa tai Valitse etuliitäntä, kun syöttöjännite kytketään päälle ja Siirry asettelutilaan tai pois asettelutilasta, tallenna uusi arvo Siirry valvontatilaan ja Säädä näytön kontrastia ja tai Palauta tai kumoa asettelu, siirry asettelutilasta pois tallentamatta uutta arvoa 11

12 Johdonsuojarele 1MRS Taulukko Liikkuminen ja asettelu painikkeilla (Jatkoa) Palauta itsepidolla olevat lähtökoskettimet lepotilaan 5 s Poista indikoinnit ja tallennetut arvot ja palauta itsepidolla olevat lähtökoskettimet Palauta terminen taso nollaan, kun syöttöjännite kytketään päälle ja ja Päävalikko Päävalikossa on kuusi pääryhmää: MITTAUKSET REKISTER. ARVOT KÄYTTÖ INFO MITTAUKSET 1stMainMenu_a Kuva Näytön ensimmäinen päävalikkoryhmä Alavalikko Siirry päävalikkoryhmien välillä - ja -painikkeilla. Palauta näyttö lepotilaan painamalla. Näyttö palautuu lepotilaan, kun sille aseteltu aikaraja on kulunut. Valikkorakenne sisältää useita alavalikoita. Päävalikon nimi näytetään aina ensimmäisellä rivillä. Toisella rivillä näkyy joko ryhmävalikon nimi, parametrin nimi ja arvo, tai pelkkä parametriarvo, jolloin se on myös parametrin nimi. MITTAUKSET L1 In:x.xx 1stSubmenu_a Kuva Näytön ensimmäinen alavalikko Siirry alavalikkoon painamalla ; poistu alavalikosta painamalla. Liiku alavalikon päätasolla - tai -painikkeella. Palauta näyttö lepotilaan painamalla Käyttöliittymän salasana Käyttöliittymän (HMI) salasana varmistaa, että kukaan valtuuttamaton henkilö ei pääse muuttamaan teknisen tason muutettavissa olevia arvoja. Salasanasuojaus tulee käyttöön vasta kun oletusarvoinen salasana muutetaan. Käyttöliittymän salasanan oletusarvo on 999. Voit myös muuttaa salasanan kauko-ohjatusti parametrilla V162, mutta käyttöliittymän kautta pääset ainoastaan lukemaan sen. 12

13 PasswordREF610_a 1MRS Johdonsuojarele Heti kun olet muuttanut käyttöliittymän salasanan uudeksi, sitä vaaditaan parametriarvoja muutettaessa. Kun olet antanut voimassa olevan salasanan, näyttö pysyy asettelutilassa kunnes se palautetaan lepotilaan. SALASANA :000 Password_a Kuva Parametrien asettelua edeltävä salasanakysely Muuta käyttöliittymän salasana seuraavasti: 1. Siirry päävalikkoon nuolipainikkeella. 2. Valitse \SALASANA HMI nuolipainikkeilla ja paina. 3. Siirry asettelutilaan painamalla ja anna vaadittaessa HMI-salasana. Jos salasanana on edelleen oletusarvo 999, salasanaa ei vaadita. 4. Salasanan ensimmäinen muutettava merkki alkaa vilkkua. Aseta numero - ja -painikkeilla. 5. Aktivoi seuraava aseteltava merkki painamalla tai. 6. Tallenna uusi salasana ja palaa katselutilaan painamalla. Merkkinä tallennuksen vahvistuksesta näytöllä vilkkuu kerran ---. Vaihtoehtoisesti, poistu asettelutilasta tallentamatta uutta salasanaa painamalla kerran ennen vahvistusta. Näyttö palautuu katselutilaan. 7. Palauta näyttö lepotilaan painamalla. Päävalikko Ryhmävalikko Parametrivalikko MITTAUKSET REKISTER. ARVOT KÄYTTÖ TOIM.TESTIT /DI INFO KOMMUNIKAATIO KIELI INDIKAATIOT MUISTI TAAJUUS SALASANA HMI SALASANA HMI :xxx AIKA LAUK.PIIRIN VALV Aktivoi merkki Aseta numero Hyväksy Kumoa Kuva HMI-salasanan vaihtaminen SPA-salasana SPA-väyläliikenteen salasanaa vaaditaan, kun parametriarvoja muutetaan SPAväylän kautta. Salasanan oletusarvo on 001. Voit muuttaa SPA-salasanan joko käyttöliittymän tai SPA-väylän kautta antamalla ensin voimassa olevan salasanan parametriin V160 ja sen jälkeen uuden salasanan parametriin V

14 SPApwREF610_a Johdonsuojarele 1MRS Muuta SPA-salasana seuraavasti: 1. Siirry päävalikkoon nuolipainikkeella. 2. Valitse \KOMMUNIKAATIO\SPA ASETUKSET\ SALASANA SPA nuolipainikkeilla ja paina. 3. Siirry asettelutilaan painamalla ja anna vaadittaessa HMI-salasana. Jos salasanana on edelleen oletusarvo 001, salasanaa ei vaadita. 4. Salasanan ensimmäinen muutettava merkki alkaa vilkkua. Aseta numero - ja -painikkeilla. 5. Aktivoi seuraava aseteltava merkki painamalla tai. 6. Tallenna uusi SPA-salasana ja palaa katselutilaan painamalla. Merkkinä tallennuksen vahvistuksesta näytöllä vilkkuu kerran ---. Vaihtoehtoisesti, poistu asettelutilasta tallentamatta uutta SPA-salasanaa painamalla kerran ennen vahvistusta. Näyttö palautuu katselutilaan. 7. Palauta näyttö lepotilaan painamalla. Päävalikko Ryhmävalikko Parametrivalikko MITTAUKSET REKISTER. ARVOT KÄYTTÖ INFO TOIM. TST./DI KOMMUNIKAATIO KIELI INDIKAATIOT MUISTI TAAJUUS SALASANA HMI AIKA LAUK.PIIRIN VALV TAKALIITÄNTÄ TAKAL.PROTOKOLLA TAKAL.KOMM.MOD. SPA ASETUKSET IEC103 ASETUKSET MODBUS ASETUKSET YKSIKÖN OS. :xxx LASKURI LINJAN LEPOTILA KYTKENTÄTAPA :xxx SALASANA SPA Aktivoi merkki :xxx Aseta numero Hyväksy Kumoa Kuva SPA-salasanan vaihtaminen Kielen valinta -releen käyttöliittymän kielen voit valita useista vaihtoehdoista. Tehdasasetuksena on englanti. Kuva esittää valikkopolun kielen valintaa varten. Muuta näytön kieli seuraavasti: 1. Siirry päävalikkoon nuolipainikkeella. 2. Valitse CONFIGURATION\LANGUAGE nuolipainikkeilla ja siirry voimassa olevaan kielivaihtoehtoon painamalla. 3. Siirry asettelutilaan painamalla ja anna vaadittaessa salasana. Näytön toinen rivi alkaa vilkkua merkkinä siitä, että voit asettaa kielen. 4. Siirrä osoitin haluamasi kielen kohdalle - tai -painikkeella. 5. Vahvista valinta painamalla. Valittu kieli näkyy näytöllä. 6. Palauta näyttö lepotilaan painamalla. 14

15 1MRS Johdonsuojarele Kun painat ennen valinnan vahvistusta, edellinen kieliasetus pysyy voimassa ja näyttö palautuu katselutilaan. Palauta näyttö lepotilaan painamalla uudelleen. Main Menu Group Menu Parameter Menu MEASUREMENTS RECORDED DATA OPERATION SETTINGS CONFIGURATION CONFIGURATION FUNCTION TEST/DI INFO COMMUNICATION LANGUAGE INDICATIONS MEMORY SETTINGS FREQUENCY PASSWORD HMI TIME TRIP CIRCUIT SUP CONFIGURATION ENGLISH SVENSKA SUOMI DEUTSCH FRANCAIS ITALIANO ESPAÑOL Confirm Cancel LanguageREF610_a Kuva Kielen valinta Reaaliaikakellon asetus Reaaliaikakellolle, jota käytetään tapahtumien aikaleimaukseen, on kaksi eri asetusta: päiväys (vuosi-kuukausi-päivä) ja kellonaika (tunnit-minuutit-sekunnit). Vaihda asetukset seuraavasti: 1. Siirry päävalikkoon nuolipainikkeella. 2. Valitse \AIKA nuolipainikkeilla ja paina. 3. Valitse muutettava parametri - tai -painikkeella. 4. Siirry asettelutilaan painamalla ja anna vaadittaessa salasana. Jos salasanana on edelleen oletusarvo 999, salasanaa ei vaadita. 5. Muutettavan parametriarvon ensimmäinen merkki alkaa vilkkua. Siirrä osoitinta painikkeilla ja ja suurenna tai pienennä arvoa painikkeilla ja. Asettelualue (esim. Vuosi tai Minuutit) näkyy näytön toisen rivin oikeassa reunassa. 6. Tallenna uusi arvo ja palaa katselutilaan painamalla. 7. Poistu asettelutilasta tallentamatta muutoksia painamalla kerran ennen vahvistusta. Näyttö palautuu katselutilaan. 8. Palauta näyttö lepotilaan painamalla. 15

16 Johdonsuojarele 1MRS Päävalikko Ryhmävalikko Parametrivalikko MITTAUKSET REKISTER. ARVOT KÄYTTÖ TOIM.TESTIT/DI KOMMUNIKAATIO INFO KIELI INDIKAATIOT MUISTI TAAJUUS SALASANA HMI AIKA LAUK.PIIRIN VALV VV-KK-PV (00-23) hh.mm;ss (00-59) Hyväksy Kumoa TimeREF610_a Kuva Reaaliaikakellon asetus Katkaisijan kiinniohjauksen lukituksen palautus Katkaisijan kiinniohjauksen lukitustoiminnolla estetään katkaisijan kiinniohjautuminen laukaisun jälkeen. Katkaisijan kiinniohjauksen lukitus on palautettava paikallisesti erillisellä kuittauksella ennen kuin katkaisija voidaan sulkea uudelleen. Palauta katkaisijan kiinniohjauksen lukitus seuraavasti: 1. Siirry päävalikkoon nuolipainikkeella. 2. Valitse nuolipainikkeilla KÄYTTÖ\LAUK. LUKITUS\ LUKIT. PALAUTUS. 3. Siirry asettelutilaan painamalla. Toinen rivi alkaa vilkkua. 4. Palauta katkaisijan kiinniohjauksen lukitus painamalla. 5. Palauta näyttö lepotilaan painamalla. Kuva Käyttö 16

17 IEC_ANSI_REF610_a 1MRS Johdonsuojarele Toimintailmoitukset IEC- ja ANSI-muodossa -releessä voit valita näytöllä käytettävät merkit, jotka symboloivat suojatoimintojen eri toimintoja. Valitse IEC- tai ANSI-symbolit seuraavasti: 1. Siirry päävalikkoon nuolipainikkeella. 2. Valitse \INDIKAATIOT nuolipainikkeilla ja siirry voimassa olevaan asetteluvaihtoehtoon (IEC tai ANSI) painamalla. 3. Siirry asettelutilaan painamalla ja anna vaadittaessa salasana. 4. Valitse IEC tai ANSI painamalla tai. 5. Vahvista valinta painamalla. Valittu indikointimuoto näkyy näytöllä. 6. Palauta näyttö lepotilaan painamalla. Päävalikko Ryhmävalikko Parametrivalikko MITTAUKSET REKISTER. ARVOT KÄYTTÖ INFO TOIM.TESTIT/DI KOMMUNIKAATIO KIELI INDIKAATIOT MUISTI IEC ANSI Hyväksy TAAJUUS SALASANA HMI AIKA LAUK.PIIRIN VALV Kumoa Kuva IEC- tai ANSI-symbolien valinta Etu- tai takaliitännän valinta Releessä on kaksi mahdollista sarjaliikenneliitäntää: etupaneelin liitäntä SPA-väyläliikenteelle sekä takapaneelin valinnaisen kommunikaatiomoduulin liitäntä protokollia SPA, IEC , Modbus (RTU tai ASCII) tai DNP 3.0 varten. Jos releessä ei ole takapaneelin valinnaista kommunikaatiomoduulia tai tämä on pois käytöstä, etupaneelin liitin on aina aktiivinen eikä vaihtaminen takaliittimeen ole sallittua. Jos takaliitin on asennettu ja aktivoitu, kommunikointi tapahtuu oletusarvoisesti takaliittimen kautta. Aktivoi etu- tai takaliitin seuraavasti: 1. Siirry päävalikkoon nuolipainikkeella. 2. Valitse \KOMMUNIKAATIO nuolipainikkeilla ja paina. Osoitin jää voimassa olevan asetuksen kohtaan (TAKALIITÄNTÄ tai ETU- LIITÄNTÄ). 3. Siirry asettelutilaan painamalla. Toinen rivi alkaa vilkkua. 4. Valitse haluamasi asetus painamalla tai. 5. Vahvista valinta painamalla. 6. Palauta näyttö lepotilaan painamalla. 17

18 FrontRearREF610_a Johdonsuojarele 1MRS Kun etuliitin on valittuna ja kommunikaatiossa on noin viiden minuutin tauko, takaliitin aktivoituu automaattisesti. Saat pidettyä etuliittimen jatkuvasti aktivoituna painamalla samanaikaisesti ja, kun kytket releelle syöttöjännitteen. Kun takaliitin on valittuna, takaliittimelle valittu protokolla aktivoituu automaattisesti. Päävalikko Ryhmävalikko Parametrivalikko MITTAUKSET REKISTER. ARVOT KÄYTTÖ Hyväksy INFO TOIM.TESTIT/DI KOMMUNIKAATIO KIELI INDIKAATIOT MUISTI TAAJUUS SALASANA HMI AIKA LAUK.PIIRIN VALV TAKALIITÄNTÄ TAKAL.PROTOKOLLA TAKAL.KOMM.MOD. SPA ASETUKSET IEC103 ASETUKSET MODBUS ASETUKSET YKSIKÖN OS. LASKURI LINJAN LEPOTILA KYTKENTÄTAPA :xxx :xxx TAKALIITÄNTÄ ETULIITÄNTÄ Kumoa Kuva Etu- tai takaliittimen valinta Etuliittimen kommunikaation toimintamerkki Toimintamerkki pimeä: Kommunikaatio takaliittimen kautta valittuna Toimintamerkki palaa: Etuliitin valittuna Toimintamerkki vilkkuu: Etuliitin valittuna ja kommunikointi käynnissä Takaliittimen protokollan valinta Kun -releessä on valittavissa olevia tiedonsiirtoprotokollia tukeva kommunikaatiomoduuli, takaliittimelle voidaan valita haluttu tiedonsiirtoprotokolla. Jos on varustettu protokollakohtaisella kommunikaatiomoduulilla, tiedonsiirtoprotokollaa ei voi valita. Tällöin kommunikaatiomoduuli määrää protokollan. Valittu protokolla-asetus tallennetaan pysyväismuistiin, jolloin se aktivoituu automaattisesti syöttöjännitekatkoksen jälkeen. Valitse tiedonsiirtoprotokolla takaliittimelle seuraavasti: 1. Siirry päävalikkoon nuolipainikkeella. 2. Valitse \KOMMUNIKAATIO\TAKAL.PROTOKOLLA nuolipainikkeilla ja paina. Osoitin on voimassa olevan asetuksen kohdalla (esim. SPA). 3. Siirry asettelutilaan painamalla. Toinen rivi alkaa vilkkua. 18

19 ProtocolREF610_a 1MRS Johdonsuojarele 4. Valitse haluamasi asetus painamalla tai. 5. Vahvista valinta painamalla. 6. Palauta näyttö lepotilaan painamalla. Päävalikko Ryhmävalikko Parametrivalikko MITTAUKSET REKISTER. ARVOT KÄYTTÖ INFO TOIM.TESTIT/DI KOMMUNIKAATIO KIELI INDIKAATIOT MUISTI TAAJUUS SALASANA HMI AIKA LAUK.PIIRIN VALV TAKALIITÄNTÄ TAKAL.PROTOKOLLA TAKAL.KOMM.MOD. SPA ASETUKSET IEC103 ASETUKSET MODBUS ASETUKSET YKSIKÖN OS. :xxx LASKURI :xxx LINJAN LEPOTILA KYTKENTÄTAPA SPA IEC MODBUS RTU MODBUS ASCII KOMM. MODUULI Hyväksy Kumoa Kuva Takaliittimen tiedonsiirtoprotokollan valinta 3.2. Käyttöliittymän toimintotasot Käyttötaso Käyttöliittymällä on kaksi toimintotasoa: käyttötaso ja tekninen taso. Käyttötaso on mittauksia ja valvontaa varten ja tekninen taso suojareleen asettelua varten. Tekninen taso voidaan suojata salasanalla. Salasanasuojaus tulee voimaan, kun oletusarvoinen salasana 999 korvataan toisella Käyttötason valikkoryhmät Käyttötasolla on neljä valikkoryhmää: MITTAUKSET = valvottujen suureiden mittausarvot REKISTER. ARVOT = tallennetut suojatoimintojen tapahtuma-arvot rekisteröity suojatoimintojen havahtumisten lukumäärä jatkuvasti päivittyvä suojatoimintojen oloarvojen rekisteri KÄYTTÖ = katkaisijan kiinniohjauksen lukitussignaalin palautus INFO = releen tiedot, esim. laitetyyppi ja sarjanumero Tietoja voi selata ilman salasanaa Mittausarvojen selaaminen Voit seurata kaikkia mitattuja arvoja käyttöliittymän MITTAUKSET-valikossa. Vaiheiden L1, L2 ja L3 mitattuja virta-arvoja sekä I 0 -mittausarvoa voit lisäksi seurata aktivoimalla seurantatilan. 19

20 MeasurementsREF610_a Johdonsuojarele 1MRS Siirry vaiheiden L1, L2 ja L3 sekä I 0 -, I- ja θ -mittausarvojen seurantaan käyttöliittymän valikossa seuraavasti: 1. Siirry päävalikkoon nuolipainikkeella. 2. Osoitin on ensimmäisen valikkokohdan MITTAUKSET kohdalla. Katso vaiheen L1 mittausarvo painamalla. 3. Selaa vaiheiden L1, L2 ja L3 mittausarvoja sekä I 0 -, I- ja θ-mittausarvoja painikkeilla ja. Vaihevirrat näytetään nimellisvirran I n kerrannaisina. I 0 näytetään prosentteina nimellisvirrasta In, kun taas I näytetään prosentteina korkeimmasta vaihevirta-arvosta ja θ prosentteina termisestä laukaisutasosta. Painamalla uudelleen näet vastaavan ensiövirta-arvon L1, L2, L3 ja I 0. Jos muuntokertoimet on asetettu nollaksi, näytetään vain katkoviiva. 4. Siirry nuolinäppäimillä katsomaan muita mittausarvoja valikossa KESKIAR- VOT; katso Kuva Palauta näyttö lepotilaan painamalla. Päävalikko Ryhmävalikko Parametrivalikko MITTAUKSET REKISTER. ARVOT KÄYTTÖ MITTAUKSET L1 In:x.xx L2 In:x.xx L3 In:x.xx I0 %:x.xx DI %:x.xx %:xxx KESKIARVOT MITTAUKSET L1 A:x.xx L2 A:x.xx L3 A:x.xx I0 A:x.xx MITTAUKSET I 1_min In:x.xx I n_min In:x.xx Max I In:x.xx Kumoa MITTAUKSET I 1_min A:x.xx I n_min A:x.xx Max I A:x.xx INFO Kuva Mittaukset Siirry selaamaan ensiövirta-arvoja aktivoimalla seurantatila seuraavasti: 1. Painamalla samanaikaisesti painikkeita ja pääset selaamaan vaiheiden L1, L2 ja L3 ensiövirtaa sekä maasulkuvirtaa I Palauta näyttö lepotilaan painamalla. Seurantatila voidaan aktivoida vain lepotilassa. Koska seurantatilalle ei ole aikarajaa, näyttö ei palaudu lepotilaan automaattisesti. Havaitun vian aiheuttama vikailmoitus kuitenkin syrjäyttää seurantatilan. 20

21 MonitoringREM610_a 1MRS Johdonsuojarele - ABB - + L1 x.xx L3 x.xx L2 x.xx I0 x.xx Kuva Seurantatilan aktivointi Huom! Jotta ensiövirta-arvot näkyisivät oikein, parametreille M80 ja M83 on aseteltava sarjaväylän kautta oikeat arvot Rekisteröityjen arvojen selaaminen Tapahtumarekisterin sisältö sekä havahtumisten, laukaisujen ja käynnistettyjen jälleenkytkentöjen määrä löytyvät valikkoryhmästä REKISTER. ARVOT. 1. Siirry päävalikkoon nuolipainikkeella. 2. Valitse päävalikosta REKISTER. ARVOT painikkeella tai ja siirry ensimmäiseen tapahtumaan painikkeella. 3. Selaa tapahtumia painikkeilla ja. 4. Siirry alavalikkoon tai sieltä pois painikkeella tai. 5. Palauta näyttö lepotilaan painamalla. 21

22 RecordedREF610_a Johdonsuojarele 1MRS Päävalikko Ryhmävalikko Parametrivalikko MITTAUKSET REKISTER. ARVOT KÄYTTÖ INFO REKISTER. ARVOT 1. TAPAHTUMA 2. TAPAHTUMA 3. TAPAHTUMA 4. TAPAHTUMA 5. TAPAHTUMA HAVAHTUMISMÄÄRÄ LAUKAISUJ. MÄÄRÄ 0 1 OHJ. LUKUM. REKISTER. ARVOT 1. hh.mm;ss.sss 1. VV-KK-PV 1. L1 In:x.xx 1. L2 In:x.xx 1. L3 In:x.xx 1. t> %:xxx 1. t>> %:xxx 1. t>>> %:xxx 1. I0 %:x.xx 1. t0> %:xxx 1. t0>> %:x.xx 1. DI %:xxx 1. td> %:xxx 1. s %:xxx 1. t %:xxx 1. EXT Tr %:xxx 1.Tr nr 0 1:x REKISTER. ARVOT 1. tarc L %:xxx HAVAHT. I> :x 1. tarc R %:xxx HAVAHT. I>> :x HAVAHT. I>>> :x HAVAHT. I0> :x HAVAHT. I0>> :x HAVAHT. DI> :x Kumoa 1. L1 pu In: L2 pu In: L3 pu In: I0 pu %:0.00 REKISTER. ARVOT LAUK. I> LAUK. I>> LAUK. I>>> MUUT LAUK. : x : x : x : x REKISTER. ARVOT JK 1 I>> : xxx JK 1 Ext : xxx JK 1 I> : xxx JK 1 I0> : xxx JK 2 I>> : xxx JK 2 Ext : xxx JK 2 I> : xxx JK 2 I0> : xxx JK 3 I>> : xxx JK 3 Ext : xxx JK 3 I> : xxx JK 3 I0> : xxx INFO Kuva Rekisteröidyt arvot Päävalikkokohdan INFO sisältämää tietoa tarvitset tilatessasi huoltoa. 1. Siirry päävalikkoon nuolipainikkeella. 2. Valitse INFO nuolipainikkeilla ja siirry ensimmäiseen alavalikkoon painamalla. Alavalikko sisältää laitetyypin, releen sarjanumeron, koestuspäivämäärän sekä keskusyksikön (CPU) ja valinnaisen DNP 3.0 -kommunikaatiomoduulin tiedot. 3. Keskusyksikön ohjelmistonumeron ja revision näet valitsemalla -painikkeella CPU-MODUULI ja painamalla. CPU-ohjelmistonumero- ja revisionäkymästä pääset katsomaan CPU-versionumeroa painamalla ja CPUsarjanumeroa painamalla. 4. Nuolipainikkeilla pääset selaamaan valinnaisen DNP 3.0 -moduulin vastaavia tietoja. DNP-sarjanumeron näytöstä voit siirtyä DNP-protokollan nimeen painamalla. 5. Palauta näyttö lepotilaan painamalla. 22

23 1MRS Johdonsuojarele Päävalikko Ryhmävalikko Parametrivalikko MITTAUKSET REKISTER. ARVOT KÄYTTÖ INFO INFO xxxxxxxx VVVVKKPV CPU-MODUULI KOMM. MODUULI INFO 1MRS A xxxxxxxx INFO xxx Kumoa INFO 1MRS A xxxxxxxx DNP 3.0 INFO xxx InfoREF610_a Kuva INFO Tekninen taso Parametrivalikot Aktivoi päävalikko nuolipainikkeella. Jos oletusarvoinen salasana on voimassa, parametreja voidaan muuttaa ilman salasanasuojausta. Jos salasanasuojaus on käytössä, näytöllä näkyy *** kunnes olet antanut voimassa olevan HMI-salasanan. Näkymissä voit lukea ja asetella parametreja, jotka on jaettu kahteen pääryhmään: Asettelujen muuttaminen Voimassa olevat asettelut ovat joko ryhmän 1 tai 2 asetteluja, riippuen siitä kumpi asetteluryhmä on aktiivisena (merkitty tähdellä * ). Voimassa olevat asettelut näkyvät ensimmäisessä parametrivalikossa, esim. \TOIMINTA- PORTAAT\ I> In:x.xx. Alavalikko Parametrivalikko I> In:x.xx * RYH. 1 I>:x.xx RYH. 2 I>:x.xx Hyväksy Kumoa Gr1Gr2REF610_a Kuva Ryhmien 1 ja 2 asetteluparametrit Vaihtamalla asetteluryhmien 1 ja 2 välillä käyttäjä voi aktivoida koko asetteluryhmän samanaikaisesti. Vaihda asetteluryhmää seuraavasti: parametrilla RYHMÄ 1 /RYHMÄ 2 päävalikossa. 23

24 Johdonsuojarele 1MRS digitaalitulosignaalilla, mikäli molempien asetteluryhmien (RYH.1 ja RYH.2) kytkinten SGB1...5/4 arvoksi on asetettu 1. SPA-väylän kautta parametrilla V150. Kun on muutettava suuri määrä asetteluja, esim. relejärjestelmää käyttöön otettaessa, käytä sopivin ohjelmin varustettua PC:tä. Ellei käytössäsi ole PC:tä tai kun vain joitakin asetteluja on muutettava, toimi seuraavasti: 1. Siirry päävalikkoon nuolipainikkeella. 2. Siirry nuolipainikkeilla päävalikkoon ja haluamaasi ryhmävalikkoon (esim. TOIMINTAPORTAAT) ja paina. 3. Valitse muutettava parametri painikkeella tai ja paina. 4. Siirry asetteluryhmään 1 tai 2 (RYH.1 tai RYH.2) painikkeella tai. Aktiivinen asetteluryhmä on merkitty tähdellä *. 5. Siirry asettelutilaan painamalla ja anna vaadittaessa salasana. Jos salasanana on edelleen oletusarvo 999, salasanaa ei vaadita. 6. Muutettavan parametriarvon ensimmäinen merkki alkaa vilkkua. Siirrä osoitinta painikkeilla ja, ja suurenna tai pienennä numeroa painikkeilla ja. 7. Tallenna uusi arvo ja palaa katselutilaan painamalla. Jos parametriarvo on numero, näytöllä kerran vilkkuva --- vahvistaa tallennuksen. 8. Poistu asettelutilasta tallentamatta muutoksia painamalla kerran ennen vahvistusta. Näyttö palautuu katselutilaan. 9. Palauta näyttö lepotilaan painamalla. 24

25 1MRS Johdonsuojarele Päävalikko Ryhmävalikko Parametrivalikko MITTAUKSET REKISTER. ARVOT KÄYTTÖ INFO TOIMINTAPORTAAT SGF SGB SGR SGL ASETTELU RYHMÄ 1/RYHMÄ 2 JÄLLEENKYTKENTÄ UUDEN LAUK. IND. KESKIARV.ASETUK. I > In:x.xx t > s:x.xx IDMT I > :x k :x.xx n :x.xx tr s:x.xx * RYH. 1 I >:x.xx RYH. 2 I >:x.xx I >> In:x.xx t >> s:x.xx I >>> In:x.xx t >>> s :x.xx I0 > % :x.xx t0 > s:x.xx IDMT I0 > : x k0 :x.xx n0 :x.xx tr0 s:x.xx I0 >> %:x.xx t0 >> s:x.xx DI > %:xxx td > s:x.xx Iq In:x.xx T min:xxx qa > %:xxx CBFP s:x.xx 0 1 n:x Arcl > In:x.xx Arcl0 > %:x.xx RYH. 2 Hyväksy Kumoa * RYH. 1 AI0 >:x.xx AI0 >:x.xx ASETTELURYHMÄ 1 SETTINGS Sulk.aika CB Op. t s:x.xx I> viive delay s:x.xx I0> viive delay s:x.xx Palautum. treclaim s:x.xx Esto tcutout aik. s:x.xx JK1 Deadt. aika 1 s:x.xx JK2 Deadt. aika 2 s:x.xx JK3 Deadt. aika 3 s:x.xx 0 1 SG1 :xxx 0 1 SG2 :xxxx 0 1 SG3 :xx ASETTELURYHMÄ 1 ASETTELURYHMÄ 2 ESTETTY MIN DEMAND ARVO :xxx :xxx SettingsREF610_a Kuva Asettelut Asetteluryhmät Rele sisältää seuraavat asetteluryhmät: SGF1 SGF2 SGF3, SGF4 SGF5 Lähtökoskettimet Näytön asetukset Suojatoiminnot Itsepito-ominaisuus ohjelmoitaville toimintamerkeille SGB1...SGB5 Digitaalitulot (DI1...DI5) SGR1...SGR8 Lähtökoskettimet (PO1, PO2, PO3, SO1, SO2, SO3, SO4, SO5) SGL1...SGL8 Ohjelmoitavat toimintamerkit Toimintojen asettelu kytkinryhmillä: 1. Siirry päävalikkoon nuolipainikkeella. 2. Siirry nuolipainikkeilla päävalikkoon ja haluamaasi kytkinryhmävalikkoon (esim. SGF) ja paina. 25

26 SettingBits_a SettingsSG_REF610_a Johdonsuojarele 1MRS Siirry haluamaasi kytkinryhmään painikkeella tai (esim. SGF2, näytön asetukset) ja valitse se painamalla. 4. Siirry asetteluryhmään 1 tai 2 (RYH.1 tai RYH.2) painikkeella tai. Aktiivinen asetteluryhmä on merkitty tähdellä *. 5. Siirry asettelutilaan painamalla ja anna vaadittaessa salasana. 6. Valitse aseteltava bitti painikkeella tai ja haluamasi bitin tila painikkeella tai, katso Kuva Vahvista valinta painamalla. Kun asetus on vahvistettu, näyttö palaa katselutilaan ja näyttää kytkinryhmän tarkistussumman. 8. Palauta näyttö lepotilaan painamalla. Päävalikko Ryhmävalikko Parametrivalikko MITTAUKSET REKISTER. ARVOT Hyväksy KÄYTTÖ Kumoa INFO TOIMINTAPORTAAT SGF SGB SGR SGL RYHMÄ 1/RYHMÄ 2 JÄLLEENKYTKENTÄ UUDEN LAUK. IND. KESKIARV.ASETUK. SGF1 :xxx SGF2 :xxx SGF3 :xxx SGF4 :x SGF5 :xxx SGB1 :xxxx SGB2 :xxxx SGB3 :xxxx SGB4 :xxxx SGB5 :xxxx * RYH. 1 :xxx RYH. 2 :xxx * RYH. 1 :xxxx RYH. 2 :xxxx SGR1 :xxxxxxxx * RYH. 1 :xxxxxxxx SGR2 :xxxxxxxx RYH. 2 :xxxxxxxx SGR3 :xxxxxxxx SGR4 :xxxxxxxx SGR5 :xxxxxxxx SGR6 :xxxxxxxx SGR7 :xxxxxxxx SGR8 :xxxxxxxx SGL1 :xxxxxxxx * RYH. 1 :xxxxxxxx SGL2 :xxxxxxxx RYH. 2 :xxxxxxxx SGL3 :xxxxxxxx SGL4 :xxxxxxxx SGL5 :xxxxxxxx SGL6 :xxxxxxxx SGL7 :xxxxxxxx SGL8 :xxxxxxxx Kuva Kytkinryhmien asettelut Parametrivalikko * RYH. 1 :xxx RYH. 2 :xxx * RYH. 1 :x x Hyväksy Kuva Asettelubitit Aseta tila (0 tai 1) Aktivoi haluttu bitti Kumoa 26

27 1MRS Johdonsuojarele Konfigurointi Tavallisesti käyttäjä asettelee -valikon parametrit ainoastaan kerran eli ennen releen käyttöönottoa. Muuta parametriarvoa seuraavasti: 1. Siirry päävalikkoon nuolipainikkeella. 2. Siirry nuolipainikkeilla päävalikkoon ja haluamaasi ryhmävalikkoon ja paina. 3. Valitse painikkeella tai haluamasi parametri (esim. YKSIKÖN OS. :xxx) tai parametriryhmä (esim. SPA SETTINGS). Parametriryhmän ollessa kyseessä, liiku nuolipainikkeilla haluamaasi parametriin. 4. Siirry asettelutilaan painamalla ja anna vaadittaessa salasana. 5. Parametriteksti (enumeraattori) tai asettelun ensimmäinen merkki alkaa vilkkua. Asettele enumeraattori tai numero/merkki painikkeilla ja. Aktivoi seuraava aseteltava numero/merkki painamalla tai. Enumeraattoriarvoa aseteltaessa näitä nuolipainikkeita ei tarvita. 6. Tallenna uusi arvo ja palaa katselutilaan painamalla. Jos parametriarvo on numero, näytöllä kerran vilkkuva --- vahvistaa tallennuksen. 7. Poistu asettelutilasta tallentamatta muutoksia painamalla kerran ennen vahvistusta. Näyttö palautuu katselutilaan. 8. Palauta näyttö lepotilaan painamalla uudelleen. Jos asettelutilassa vahvistetaan arvo, joka ei ole asettelualueen rajoissa, edellinen arvo palaa käyttöön. 27

28 Config1REF610_a Johdonsuojarele 1MRS Päävalikko Ryhmävalikko Parametrivalikko MITTAUKSET REKISTER. ARVOT KÄYTTÖ INFO TOIM.TESTIT/DI KOMMUNIKAATIO KIELI INDIKAATIOT MUISTI TAAJUUS SALASANA HMI AIKA LAUK.PIIRIN VALV TOIM.TST :x DI TILA LED TEST TAKALIITÄNTÄ TAKAL.PROTOKOLLA TAKAL.KOMM.MOD. SPA ASETUKSET IEC103 ASETUKSET MODBUS ASETUKSET YKSIKÖN OS. :xxx LASKURI :xxx LINJAN LEPOTILA KYTKENTÄTAPA DI1 TILA :x DI2 TILA :x DI3 TILA :x DI4 TILA :x DI5 TILA :x VALOTIETO :x TAKALIITÄNTÄ ETULIITÄNTÄ SPA IEC MODBUS RTU MODBUS ASCII KOMM. MODUULI ENGLISH SVENSKA SUOMI DEUTSCH FRANCAIS ITALIANO ESPAÑOL AKTIVOITU DEAKTIVOITU SALASANA SPA :xxx SIIRTONOP. :9.6 SIIRTONOP. :4.8 IEC ANSI IEC103 SETTI :1 IEC103 SETTI :2 MUISTIASETT. :xxx SIIRTONOP. :9.6 SIIRTONOP. :4.8 PARILL.PARITEETT PARIT.PARITEETTI EI PARITEETTIA CRC JÄRJESTYS MATAL./KORK. KORK./MATAL. SIIRTONOP. :9.6 SIIRTONOP. :4.8 SIIRTONOP. :2.4 SIIRTONOP. :1.2 SIIRTONOP. :0.3 VALO POIS VALO PÄÄLLÄ SILMUKKA TÄHTIKYTKENTÄ Kuva Konfigurointi (1) 28

29 Config2REF610_a 1MRS Johdonsuojarele Päävalikko Ryhmävalikko Parametrivalikko MITTAUKSET REKISTER. ARVOT KÄYTTÖ INFO TOIM.TESTIT/DI KOMMUNIKAATIO KIELI INDIKAATIOT MUISTI TAAJUUS SALASANA HMI AIKA LAUK.PIIRIN VALV TAAJUUS :50 TAAJUUS :60 SALASANA HMI :xxx VV-KK-PV hh.mm;ss AKTIVOITU DEAKTIVOITU Kuva Konfigurointi (2) Indikointien, lähtökoskettimien ja tallennettujen arvojen kuittaus ja palautus Kuittaa ja palauta toimintamerkit ja näyttöindikoinnit painamalla. Toimintamerkit palautuvat ja näyttö tyhjenee vain jos vika on poistunut. Palauta itsepidolla olevat lähtöreleet painamalla -painiketta vähintään viisi sekuntia. Tätä ennen toimintamerkkien ja näytön on oltava kuitattuna. Kuittaa ja palauta sekä indikoinnit, tallennetut arvot että lähtöreleet painamalla ja samanaikaisesti vähintään puoli sekuntia. Näytön invertointi vahvistaa toiminnon. Tallennetut arvot ovat rekisteröityjä arvoja, häiriötallentimen tietoja sekä keskiarvoja (demand values) Suojareleen toiminnan indikoinnit Releen toimintaa voidaan valvoa seuraavien käyttöliittymän indikointien avulla: Kolme toimintamerkkiä vakiotoiminnoin: valmius, havahtuminen/hälytys ja laukaisu Kahdeksan ohjelmoitavaa toimintamerkkiä Teksti-ilmoitus näytöllä Vikailmoitukset eivät vaikuta suojatoimintoihin. 29

30 Johdonsuojarele 1MRS Toimintamerkit (ledit) Vihreä toimintamerkki Kun suojaporras havahtuu tai antaa hälytyksen, keltainen toimintamerkki syttyy. Kun suojaporras laukaisee, keltainen toimintamerkki palaa edelleen ja punainen toimintamerkki syttyy. Kun havahtunut suojaporras lukitaan, keltainen toimintamerkki alkaa vilkkua. Keltainen toimintamerkki palaa myös merkkinä suojaportaan hälytyksestä. Green_a Kuva Vihreä toimintamerkki Vihreällä toimintamerkillä on kaksi eri indikointitoimintoa: virta päällä ja releen sisäinen vika (IRF). Toimintamerkki pimeä: Syöttöjännite ei ole kytkettynä. Toimintamerkki palaa: Rele toimii. Tästä huolimatta on saattanut ilmetä vakava vika (varoitus). Katso luku Sisäisten vikojen (IRF) varoitukset ja indikoinnit. Toimintamerkki vilkkuu: On ilmennyt sisäinen vika, jonka voi korjata ainoastaan siihen valtuutettu henkilö. Katso luku Sisäisten vikojen (IRF) varoitukset ja indikoinnit Keltainen toimintamerkki Yellow_a Kuva Keltainen toimintamerkki Toimintamerkki pimeä: Ei suojaporrasta havahtuneena eikä lämpötilasta johtuvia hälytyksiä. Toimintamerkki palaa: Suojaporras on havahtunut tai antanut hälytyksen. Havahtumis- ja hälytysindikoinneille voidaan asetella SGF-kytkimillä ominaisuudeksi joko itsepito tai ilman itsepitoa. Indikointi, jolla ei ole itsepito-ominaisuutta, häviää itsestään, kun vika on poistunut ja suojaporras palautunut. Itsepidossa indikointi taas pysyy voimassa kunnes se kuitataan. Toimintamerkki vilkkuu: Havahtuvat suojaportaat on lukittu ulkoisella digitaalitulosignaalilla. Lukituksen indikointi on ilman itsepitoa, eli se poistuu, kun digitaalisignaali ei enää ole aktiivinen. 30

31 1MRS Johdonsuojarele Keltainen toimintamerkki vilkkuu niin kauan kuin suojaporras pysyy lukittuna. Lukituksen indikointi poistuu, kun digitaalisignaali palautuu aktivoimattomaan tilaan tai kun suojaporras ei enää ole havahtuneena. Jos jokin suojaporras lukitaan muiden suojaportaiden ollessa havahtuneina, toimintamerkki jatkaa vilkkumista. Näin siksi, että lukitusindikoinnilla on havahtumisindikointia korkeampi prioriteetti Punainen toimintamerkki Red_a Kuva Punainen toimintamerkki Toimintamerkki pimeä: Mikään suojaporras ei ole laukaissut. Toimintamerkki palaa: Suojaporras on laukaissut. Laukaisun indikointi toimii itsepidolla eli toimintamerkki palaa kunnes se kuitataan käsin Ohjelmoitavat toimintamerkit Indikointi-ilmoitukset Kolmen vakiotoimintaisen toimintamerkin lisäksi releessä on kahdeksan toimintamerkkiä, jotka voidaan ohjelmoida ilmaisemaan erityyppisten relesignaalien tiloja. Ohjelmoitavat toimintamerkit voivat ilmaista seuraavia tietoja: Suojaportaiden laukaisusignaaleja Suojaportaiden hälytyssignaaleja Katkaisijan asentoa Automaattisen jälleenkytkentätoiminnon tilaa Katkaisijan kiinniohjauksen lukitusta Valokaarisuojan havaitsemaa valoa Digitaalitulojen tilaa Ohjaa signaalit toimintamerkeille kytkinryhmien SGL1...SGL8 asetuksilla; 1. toimintamerkille kytkinryhmän SGL1 kytkimillä, 2. toimintamerkille ryhmän SGL2 kytkimillä jne. Jokainen SGL-kytkinryhmä koostuu 21 vaihtoehtoisesta signaalista. Yksityiskohtaista tietoa signaaleista on Teknisessä ohjeessa. Oletusarvoisesti toimintamerkeillä ei ole itsepitoa, mutta niille voidaan valita itsepitotoiminto kytkinryhmän SGF5 avulla. Kytkinryhmien asetteluohjeet ovat luvussa Asetteluryhmät. Indikointi-ilmoitukset antavat yleiskuvan suojatoiminnoista ja releen sisäisistä vioista. 31

32 Johdonsuojarele 1MRS Toimintailmoitukset Kun jokin suojaporras havahtuu, ilmoitus HAVAHTUMINEN sekä toiminnon nimi ilmestyvät näyttöön. Mikäli havahtumisindikoinnille on valittu itsepitotoiminto, näytetään myös vian aiheuttane(id)en mittaustulo(je)n nimi/nimet (paitsi termisen suojan ja vaihekatkossuojan tapauksissa). Keltainen toimintamerkki palaa. HAVAHTUMINEN I>> L1 HAVAHTUMINEN 50/51 L1 StartIEC_a StartANSI_a Kuva Havahtumisindikointi itsepidolla (IEC ja ANSI) Kun jokin suojaporras laukaisee, ilmoitus LAUKAISU sekä toiminnon nimi ilmestyvät näyttöön. Lisäksi näytetään vian aiheuttane(id)en mittaustulo(je)n nimi/nimet (paitsi termisen suojan ja vaihekatkossuojan tapauksissa). Punainen toimintamerkki palaa. I>> LAUKAISU L1/L2 LAUKAISU 50/51 L1/L2 TripIEC_a TripANSI_a Kuva Laukaisuindikointi (IEC ja ANSI) Jos terminen ylikuormitussuoja antaa hälytyksen, näyttöön ilmestyy teksti HÄLYTYS sekä toiminnon symboli, ja keltainen toimintamerkki syttyy. > HÄLYTYS 49M HÄLYTYS AlarmIEC_a AlarmANSI_a Kuva Hälytysindikointi (IEC ja ANSI) Jos jälleenkytkentätoiminto on antanut hälytyssignaalin lopullisesta laukaisusta, teksti LOPPULAUK. ilmestyy näyttöön merkiksi siitä, että katkaisija on jäänyt auki eikä enempiä jälleenkytkentöjä enää tehdä. Jos meneillään olevan jälleenkytkennän käynnistäneen portaan havahtumis- tai laukaisuindikointi poistuu, ilmoitus JK KÄYNNISSÄ ilmestyy näyttöön indikoiden, että jälleenkytkentä on käynnissä ja katkaisija ohjautuu kiinni, kun jännitteetön aika on kulunut umpeen. 32

33 1MRS Johdonsuojarele Jos katkaisijan kiinniohjaus on epäonnistunut tai on estetty, näytölle tulee ilmoitus JK EPÄONNISTUNUT. Jos jälleenkytkentätoiminto on antanut lukkiutumissignaalin, ilmoitus LOCKOUT ilmestyy näytölle indikoiden, että jälleenkytkentätoiminto on tilapäisesti estetty. JK LOPPULAUK. 0 1 DefTripAlarmInd_a JK LOPPULAUK. 79 DefTripAlarmInd_ANSI_a Kuva Lopullisen laukaisun hälytyksen indikointi (IEC ja ANSI) Indikoinnit itsepidolla ja ilman itsepitoa Itsepidolla oleva toimintailmoitus pysyy näytössä kunnes se poistetaan käsin tai kunnes korkeampiprioriteettinen ilmoitus korvaa sen. Jos vika kuitenkin on pysyvä, toimintaa indikoiva ilmoitus ja toimintamerkki jäävät aktiivisiksi. Ilman itsepitoa olevan havahtumisen aiheuttama toimintaindikointi häviää automaattisesti, kun porras palautuu. Toimintailmoitusten prioriteetti Näytön ilmoituksilla on tietty prioriteetti. Kun monta erityyppistä ilmoitusta aktivoituu samanaikaisesti, näytössä näytetään aina se ilmoitus, jolla on korkein prioriteetti. Ilmoitusten prioriteettijärjestys: 1. Katkaisijavikasuoja/valokaarisuojan laukaisu 2. Katkaisijan kiinniohjaus epäonnistunut 3. Laukaisu/hälytys lopullisesta laukaisusta 4. Havahtuminen/hälytys/JK käynnissä/jk:n lukkiutuminen Kun useat suojaportaat havahtuvat tai antavat hälytyksiä, viimeisin havahtumis-/hälytysilmoitus jää näyttöön. Kun useat suojaportaat laukaisevat, ensimmäinen laukaisuilmoitus jää näytölle asetteluarvon UUDEN LAUK. IND. määrittelemäksi ajaksi. Kun aika on kulunut, uusi laukaisuilmoitus voi korvata vanhan. Näkymättömissä oleva laukaisuilmoitus saadaan näkyville painamalla Häiriötallentimen indikoinnit Kun näyttö on lepotilassa, näytön oikeassa alalaidassa näkyy tähti * merkkinä siitä, että häiriötallennin on liipaistu ja tallenne valmiina purettavaksi Sisäisten vikojen (IRF) varoitukset ja indikoinnit Vikaindikointeja on kahta tyyppiä; releen sisäistä vikaa ilmaisevat indikoinnit (IRF) sekä varoitukset. Sisäinen vika estää releen toiminnan, kun taas lievemmät viat (varoitukset) sallivat releen toiminnan joko rajoituksetta tai rajoitetusti. 33

34 Johdonsuojarele 1MRS Sisäinen vika (IRF) Kun releen sisäinen vika on pysyvä, rele ei enää suojaa ja se on lähetettävä korjattavaksi valtuutettuun huoltoon. Kun itsevalvontajärjestelmä havaitsee pysyvän sisäisen vian, vihreä toimintamerkki alkaa vilkkua ja teksti SISÄINEN VIKA sekä vikakoodi ilmestyvät näyttöön. Ilmoita vikakoodi, kun lähetät releen huoltoon. Vihreän toimintamerkin (valmius) vilkkuessa vikaindikointia ei voi poistaa näytöltä. Jos sisäinen vika poistuu, vihreä toimintamerkki lakkaa vilkkumasta ja rele palaa normaalitilaan. Vikailmoitus jää kuitenkin näytölle siihen saakka kunnes se poistetaan manuaalisesti. SISÄINEN VIKA VIKAKOODI :30 IntFault_a Kuva Pysyvä sisäinen vika Vikakoodi on vian tyypin ilmoittava numero. Vikakoodit luetellaan seuraavassa taulukossa: Taulukko Vikakoodit Vikakoodi Vikatyyppi 4 Vika lähtöreleessä PO1 5 Vika lähtöreleessä PO2 6 Vika lähtöreleessä PO3 7 Vika lähtöreleessä SO1 8 Vika lähtöreleessä SO2 9 Lähtöreleen PO1, PO2, SO1 tai SO2 sallintasignaali virheellinen 10, 11, 12 Vika lähtöreleen PO1, PO2, SO1 tai SO2 toiminnassa 13 Vika lisälähtöreleessä SO3 14 Vika lisälähtöreleessä SO4 15 Vika lisälähtöreleessä SO5 16 Virhe lisälähtöreleen SO3, SO4 tai SO5 sallintasignaalissa 17, 18, 19 Virhe lisälähtöreleen SO3, SO4 tai SO5 sallintasignaalissa 20, 21 Syöttöjännitekatkos 30 Ohjelman muisti virheellinen 50, 59 Työmuisti virheellinen 51, 52, 53, 54, 56 1) 2) Parametrimuisti virheellinen 55 Parametrimuisti (kalibrointiparametrit) virheellinen 80 I/O-moduuli (lisävaruste) puuttuu 81 I/O-moduuli (lisävaruste) tuntematon 82 I/O-moduulin (lisävaruste) konfigurointivirhe 85 Vika teholähdemoduulissa 86 Teholähdemoduuli tuntematon 90 Laitteiston konfigurointivirhe 95 Kommunikaatiomoduuli tuntematon 104 Konfiguraatio virheellinen (IEC protokollalle) 34

35 1MRS Johdonsuojarele Taulukko Vikakoodit (Jatkoa) Vikakoodi 1) Voidaan korjata palauttamalla tehdasasetukset. 2) Käyttäjän määrittelemät arvot nollataan sisäisen vian aikana. Varoitus Vikatyyppi 131, 139, 195, 203, 222, 223 Sisäinen vertailujännite virheellinen 240 Viallinen tulo, Light sensor Viallinen tulo, Light sensor Vika mittausyksikössä Jos vika on lievempi (varoitus), rele jatkaa toimintaansa normaalisti lukuun ottamatta niitä suojatoimintoja, joihin vika on mahdollisesti vaikuttanut. Tällaisen vian esiintyessä vihreä toimintamerkki palaa edelleen, mutta näytöllä johtolähdön nimen syrjäyttävät teksti VAROITUS sekä vian tyypin ilmoittava vikakoodi tai tekstiilmoitus. Osan näistä vioista käyttäjä voi korjata paikan päällä. Kun vika on poistunut tai korjattu, vikailmoitus poistuu näytöltä automaattisesti. VAROITUS PARISTO HEIKKO Warning_a Kuva Varoitus ja teksti-ilmoitus Jos samaan aikaan ilmenee useamman tyyppisiä vikoja, esitetään näytössä yksi numerokoodi, joka indikoi kaikkia ilmenneitä vikoja. Esimerkiksi koodi 33 merkitsee kahta vikaa: pariston varaus on heikko ja DNP 3.0 -moduuli on viallinen. Koodi muodostuu kunkin vikatyypin painokertoimista seuraavasti: ; katso Taulukko VAROITUS VIKAKOODI: 33 WarnREF610_a Kuva Varoitus ja numerokoodi 35

36 Johdonsuojarele 1MRS Taulukko Varoituskoodit Vika Pariston varaus on heikko Painoarvo Kuvaus 1 Paristossa heikko jännite - Paristo tulee vaihtaa - Jos -relettä käytetään ilman paristoa, tämä varoitus voidaan poistaa käytöstä asettelemalla pysyväismuistiasetusten arvoksi 0 - Jos ainoastaan tämä varoitus on aktiivinen, näytetään teksti PARISTO HEIKKO Laukaisupiirin valvonta 1) 2 Vika laukaisupiirissä - Tarkista ja korjaa laukaisupiirin johdot. - Varoitusta ei näytetä, jos laukaisupiirin valvonta (TCS) on estetty Teholähdemoduulin lämpötila korkea Kommunikaatiomoduuli on viallinen tai puuttuu DNP 3.0 -konfigurointivirhe DNP 3.0 -moduuli viallinen Valosensori Light sensor 1 tai Light sensor 2 on havainnut jatkuvan valon 1) Σ: Releen sisäinen lämpötila liian korkea - Tarkista, että ympäröivä lämpötila on käyttölämpötila-alueen puitteissa 8 Kommunikaatiomoduuli on viallinen tai asentamatta - Tarkista että pistoyksikkö on kiinnitetty kunnolla relekoteloon - Tarkista että kommunikaatiomoduuli on asennettu - Varoitusta ei näytetä, jos takaliitin ei ole aktiivisena - Jos ainoastaan tämä varoitus on aktiivinen, näytetään teksti KOM.KORTTI VIALL 16 DNP 3.0 -konfigurointivirhe - DNP 3.0 -parametrit tulee formatoida ja konfiguroida uudelleen 32 DNP 3.0 -moduulin muisti viallinen tai yhteys releen ja DNP 3.0 -moduulin välillä kadonnut - DNP 3.0 -moduuli tai pistoyksikkö vaatii huoltoa 64 Sensori havainnut jatkuvan valon - Tarkista sensorit ja kuidut - Tarkista, että mikään valonlähde ei pääse häiritsemään sensoreita (esim. kojeiston ovi auki) 1) Ulkoinen vikavaroitus voidaan ohjata lähtöön SO2 kytkimellä SGF1/ Irrotettava pistoyksikkö Tuotteen tunnistus Tilausnumero on merkitty releen alemman kahvan alle. Kun tarkistat releen pistoyksikön tilausnumeroa, varo nostamasta kahvaa enempää kuin 25 (noin 40 mm). Jos nostat kahvaa enemmän, pistoyksikkö irtoaa kotelosta. α = 25 y = 40 mm 36
