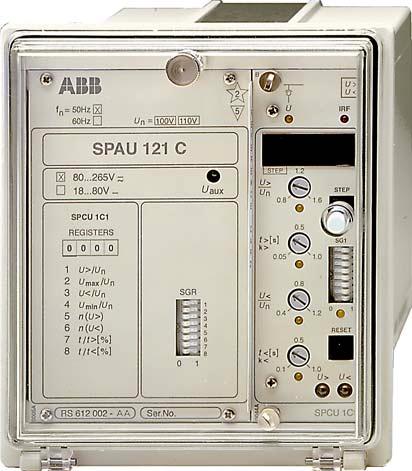

Yksivaiheinen yli- ja alijänniterele SPAU 121 C. Ostajan opas

Transkriptio

1 Yksivaiheinen yli- ja alijänniterele Ostajan opas

2

3 Julkaistu: Tila: päivitetty Versio: B/ Pidätämme itsellämme oikeudet muutoksiin Ominaisuudet Yhdistetty yli- ja alijänniterele Vakioaika- tai käänteisaikatoimintainen yksivaiheinen ylijänniteporras Vakioaika- tai käänteisaikatoimintainen yksivaiheinen alijänniteporras Ohjaustulo, jonka kautta aliänniteportaan toiminta voidaan lukita ulkoisella ohjaussignaalilla Alijänniteportaan automaattinen lukitus mitattavan jännitteen kadotessa Lähtöreletoiminnot täysin konfiguroitavissa Reletoiminnot joustavasti muunneltavissa suojaussovelluksen tarpeisiin Mm. asetteluarvojen, mitattujen arvojen, vikahetkellä rekisteröityjen tietojen ja ilmoitusten numeerinen näyttö Sarjaliitäntä väyläliitäntämoduulia ja kuituoptista väylää varten Laitteiston ja ohjelmiston jatkuva itsevalvonta järjestelmän luotettavuuden ja käyttövarmuuden takeena Vianmääritys- ja -ilmaisutoiminnot auttavat sisäisen vian korjaamisessa Tehokas ohjelmistotuki releiden parametrointia ja valvontaa varten Sovellusalue Jänniterele on tarkoitettu jakeluasemien yli- ja alijännitesuojaukseen ja valvontaan. Rele mittaa järjestelmän pääjännitettä. Sekä yli- että alijänniteportaalle voidaan määritellä joko vakioaikainen tai käänteisaikainen toiminta. Alijänniteportaan laukaisu voidaan estää ulkoisella ohjaussignaalilla. Rele muodostaa kokonaisuuden, joka sisältää ylijänniteportaan, alijänniteportaan sekä joustavat laukaisu- ja hälytystoiminnot. Toiminta Yhdistetty yli- ja alijänniterele on toisiorele, joka liitetään suojattavan kohteen jännitemuuntajiin. Rele mittaa järjestelmän pääjännitettä. Toimiessaan rele laukaisee katkaisijan ja/tai antaa hälytyssignaalin riippuen releen konfiguroinnista. Kun pääjännite ylittää ylijänniteportaalle asetellun havahtumisarvon U>, ylijänniteporras havahtuu ja antaa havahtumissignaalin SS1. Kun aseteltu toiminta-aika t> vakioaikatoiminnassa tai laskettu toiminta-aika t> käänteisaikatoiminnassa kuluu loppuun, ylijänniteporras antaa laukaisusignaalin TS1. Vastaavasti alijänniteporras havahtuu ja antaa havahtumissignaalin SS2, kun mitattu arvo alittaa havahtumisarvon U<. Asetellun toiminta-ajan t< kuluttua loppuun alijänniteporras toimii antaen laukaisusignaalin TS2. Ylijänniteportaalle voidaan määritellä joko vakioaikainen tai käänteisaikainen toiminta. Käänteisaikatoiminnassa valittavissa on käyrästö A tai B. Myös alijänniteportaalle voidaan määritellä joko vakioaikainen tai käänteisaikainen toiminta. Käänteisaikatoiminnassa on käytössä käyrästö C. Alijänniteportaan laukaisu voidaan lukita tuomalla ulkoinen ohjaussignaali BS releen optoeristettyyn ohjaustuloon. Yli- ja alijännitereleessä on kaksi laukaisulähtöä ja neljä hälytyslähtöä. Yksi hälytysrele on varattu releen itsevalvontajärjestelmää varten. Tiedonsiirto Releen takapaneelissa on sarjaportti. Rele voidaan liittää kuituoptiseen SPA-väylään väyläliitäntämoduulin SPA-ZC 17 tai SPA- ZC 21 välityksellä. Väyläliitäntämoduuli SPA-ZC 21 saa apuenergiansa isäntäreleeltä, kun taas väyläliitäntämoduulissa SPA-ZC 17 on sisäänrakennettu tehoyksikkö, jota voidaan syöttää ulkoisesta teholähteestä. Rele kommunikoi ylemmän tason tiedonkeruu- ja ohjausjärjestelmien kanssa SPA-väylän kautta. Itsevalvonta Releessä on tehokas itsevalvonta- ja vianmääritysjärjestelmä, joka lisää releen käyttövarmuutta ja järjestelmän luotettavuutta. Itsevalvontajärjestelmä valvoo jatkuvasti releen laitteistoa ja ohjelmistoa. Järjestelmä valvoo myös syöttöjännitemoduulin toimintaa ja sen tuottamia jännitteitä. 3

4 Kun itsevalvontajärjestelmä havaitsee pysyvän sisäisen vian, tästä ilmoittava IRF-toimintamerkki releen etupaneelissa syttyy. Samanaikaisesti itsevalvontajärjestelmän lähtörele toimii ja vikailmoitus välitetään ylemmän tason järjestelmään sarjaväylän kautta. Lisäksi useimmissa vikatapauksissa suojarelemoduulin näytöllä näkyy vikakoodi. Vikakoodi ilmoittaa havaitun vian tyypin. Syöttöjännite Releen syöttöjännite saadaan sisäisestä pistoyksikkötyyppisestä teholähdemoduulista. Saatavilla on kaksi teholähdemoduuliversiota: SPTU 240S1 syöttöjännitealueelle V AC/DC ja SPTU 48S1 syöttöjännitealueelle V DC. Teholähdemoduuli muodostaa suojareleen ja I/O-moduulin vaatimat sisäiset jännitteet. Tekniset tiedot Taulukko 1: Mittaustulot Liittimet Nimellisjännite U n 100 V 110 V Jatkuva jännitekestoisuus 2 U n 2 U n Tehonkulutus nimellisjännitteellä U n <0,5 VA Nimellistaajuus f n, tilauksen mukaan 50 Hz tai 60 Hz Taulukko 2: Kosketinlähdöt Kosketintyyppi Laukaisu Hälytys Liittimet 65-66, , , 77-78, Nimellisjännite 250 V AC/DC Terminen virtakestoisuus Jatkuva virtakestoisuus 5 A 5 A Kytkentä- ja 30 A 10 A kuormitusvirta 0,5 s Kytkentä- ja 15 A 8 A kuormitusvirta 3 s Katkaisukyky 220 V DC 1 A 0,15 A tasavirralla, kun ohjaus/ 110 V DC 3 A 0,25 A hälytyspiirin aikavakio L/R 40 ms ohjausjännitteillä 48 V DC 5 A 1 A Taulukko 3: Ohjaustulo, tiedonsiirto ja teholähde Ulkoinen ohjaustulo Liittimet Ohjausjännite V DC tai V AC Tehonkulutus tulon ollessa aktiivinen 2 20 ma Tiedonsiirto Siirtotapa Kuituoptinen sarjaväylä Merkkien koodaus ASCII Valittavat siirtonopeudet 300, 1200, 2400, 4800 tai 9600 Bd Kuituoptinen muovikuitukaapeleille SPA-ZC 21 BB väyläliitäntämoduuli; lasikuitukaapeleille SPA-ZC 21 MM apuenergia isäntäreleeltä Kuituoptinen muovikuitukaapeleille SPA-ZC 17BB väyläliitäntämoduuli, lasikuitukaapeleille SPA-ZC 17MM jossa sisäänrakennettu teholähde Syöttöjännite Teholähde- ja I/Omoduulit SPTU 240S V AC/DC ja jännitealueet SPTU 48S V DC Tehonkulutus lepotilassa ~4 W toiminnassa ~6 W 4

5 Tekniset tiedot (jatkoa) Taulukko 4: Yli- ja alijänniterelemoduuli SPCU 1C1 Ylijänniteporras U> Havahtumisjännite U> 0,8 1,6 U n Havahtumisaika, esiasetteluarvot 0,1 s, 1 s, 10 s tai 60 s Toiminta-aika t> vakioaikatoiminnassa 0,05 10,0 s Käänteisaikatoiminta Käyrästöt A ja B Aikakerroin k käänteisaikatoiminnassa 0,05 1,0 Palautumisaika, tyypillisesti 50 ms Palautumissuhde, tyypillisesti 0,97 Toiminta-ajan tarkkuus ja havahtumisajan tarkkuus vakioaikatoiminnassa ±2 % asetteluarvosta tai ±25 ms käänteisaikatoiminnassa ±25 ms tai epätarkkuus, kun mitattu jännite vaihtelee ±3% Toimintatarkkuus ±3 % asetteluarvosta Alijänniteporras U< Havahtumisjännite U< 0,4 1,2 U n Havahtumisaika, esiasetteluarvot 0,1 s tai 30 s Toiminta-aika vakioaikatoiminnassa s Käänteisaikatoiminta Käyrästö C Aikakerroin k< käänteisaikatoiminnassa 0,1 1,0 Palautumisaika, tyypillisesti 60 ms Palautumissuhde, tyypillisesti 1,03 Toiminta-ajan tarkkuus ja havahtumisajan tarkkuus vakioaikatoiminnassa käänteisaikatoiminnassa ±2 % asetteluarvosta tai ±25 ms ±25 ms tai epätarkkuus, kun mitattu jännite vaihtelee ±3% Toimintatarkkuus ±3 % asetteluarvosta 5

6 Tekniset tiedot (jatkoa) Taulukko 5: Koestus ja standardit Koestusjännitteet Eristysjännitekoe (IEC ) 2,0 kv, 50 Hz, 1 min Häiriökoestus Syöksyjännitekoe (IEC ) Eristysvastusmittaus (IEC ) Suurtaajuisen (1 MHz) pulssin sieto (IEC ), yhteismuotoinen Suurtaajuisen (1 MHz) pulssin sieto (IEC ), eromuotoinen Nopean transienttipulssin sieto (IEC , luokka III ja IEC , taso 4), tehonsyöttö Nopean transienttipulssin sieto (IEC , luokka III ja IEC , taso 4), muut tulot Sähköstaattinen purkaus (IEC ja IEC , luokka III), ilmapurkaus Sähköstaattinen purkaus (IEC ja IEC , luokka III), kosketuspurkaus 5 kv, 1,2/50 μs, 0,5 J >100 MΩ, 500 V DC 2,5 kv 1,0 kv 4 kv, 5/50 ns 2 kv, 5/50 ns Ympäristöolosuhteet Käyttölämpötila-alue C Kuljetus- ja varastointilämpötila-alue C (IEC ) Kosteus- ja lämpökestoisuus <95 %, +40 C, 96 h (IEC ) Suhteellinen kosteus (IEC ) %, +55 C, 6 jaksoa Kotelointiluokka uppoasennettuna IP 54 Paino 3 kg 8 kv 6 kv 6

7 Lohkokaavio L1 L2 L3 Rx Tx SPA-ZC_ + (~) - (~) Uaux BS IRF START START1 SIGNAL1 TRIP2 TRIP Sarjaliikenneliitäntä 110V E F D C B A U3 SGR/1 + - U3 IRF SS1 SGR U > t>,k> TS1 SGB/5 SS2 U < t<,k< TS2 U1 I/O U2 SPAU121C_BLOCK_3 Kuva 1 Lohkokaavio ja liitäntäesimerkki 7

8 Asennus ja mitat Uppoasennus ± ±1 Paneelin aukotus Kuva 2 Relekotelon uppoasennus (mitat millimetreinä) dim100 Puoliuppoasennus a b Korotuskehys SPA-ZX 111 SPA-ZX 112 SPA-ZX 113 a b SFM100_1 Kuva 3 Relekotelon puoliuppoasennus (mitat millimetreinä) Asennus 19" kehikkoon ja kehykseen Asennuskehystä, korkeudeltaan 4U (~177 mm), suositellaan käytettäväksi, kun suojarele asennetaan 19" kehikkoon tai kehykseen. Asennuskehykseen SPA-ZX 104 mahtuu kolme relettä, asennuskehykseen SPA-ZX 105 kaksi relettä ja asennuskehykseen SPA-ZX 106 yksi rele. Pinta-asennus Pinta-asennuksessa käytetään tyypin SPA-ZX 110 relekoteloa. Pinta-asennukseen tarkoitettu relekotelo on varustettu etuliittimillä. SPA-ZX104 SPA-ZX105 SPA-ZX106 +0,4 482,6 0 (19") SPA-ZX110 SPA-ZX ø ,6 21,5 7 +0, (4U) _6_10 Kuva 4 Koteloiden ja kehysten asennus ja pinta-asennus (mitat millimetreinä) 8

9 Tilaus Määrittele tilauksen yhteydessä: Tilaustiedot Esimerkkitilaus 1. Tyyppimerkintä ja määrä, 5 kpl 2. Tilausnumero RS AA 3. Nimellisarvot U n = 110 V, f n = 50 Hz 4. Apujännite U aux = 110 V DC 5. Lisävarusteet - 6. Erityisvaatimukset - Tilausnumerot Yhdistetty yli- ja alijänniterele ilman koestusadapteria Yhdistetty yli- ja alijänniterele ja koestusadapteri RTXP 18 Tilausnumeron kaksi viimeistä kirjainta määrittelevät releen nimellistaajuuden f n ja syöttöjännitteen U aux seuraavasti: RS AA, CA, DA, FA RS AA, CA, DA, FA AA: f n = 50 Hz ja U aux = V AC/DC CA: f n = 50 Hz ja U aux = V DC DA: f n = 60 Hz ja U aux = V AC/DC FA: f n = 60 Hz ja U aux = V DC Viitteet Lisätietoja Käsikirja Yksivaiheinen yli- ja alijänniterele 1MRS MUM FI 9

10

11

12 ABB Oy Sähkönjakeluautomaatio PL Vaasa Puh Fax
