1 Suunnattu maasulkurele REJ 527 Ostajan opas

2

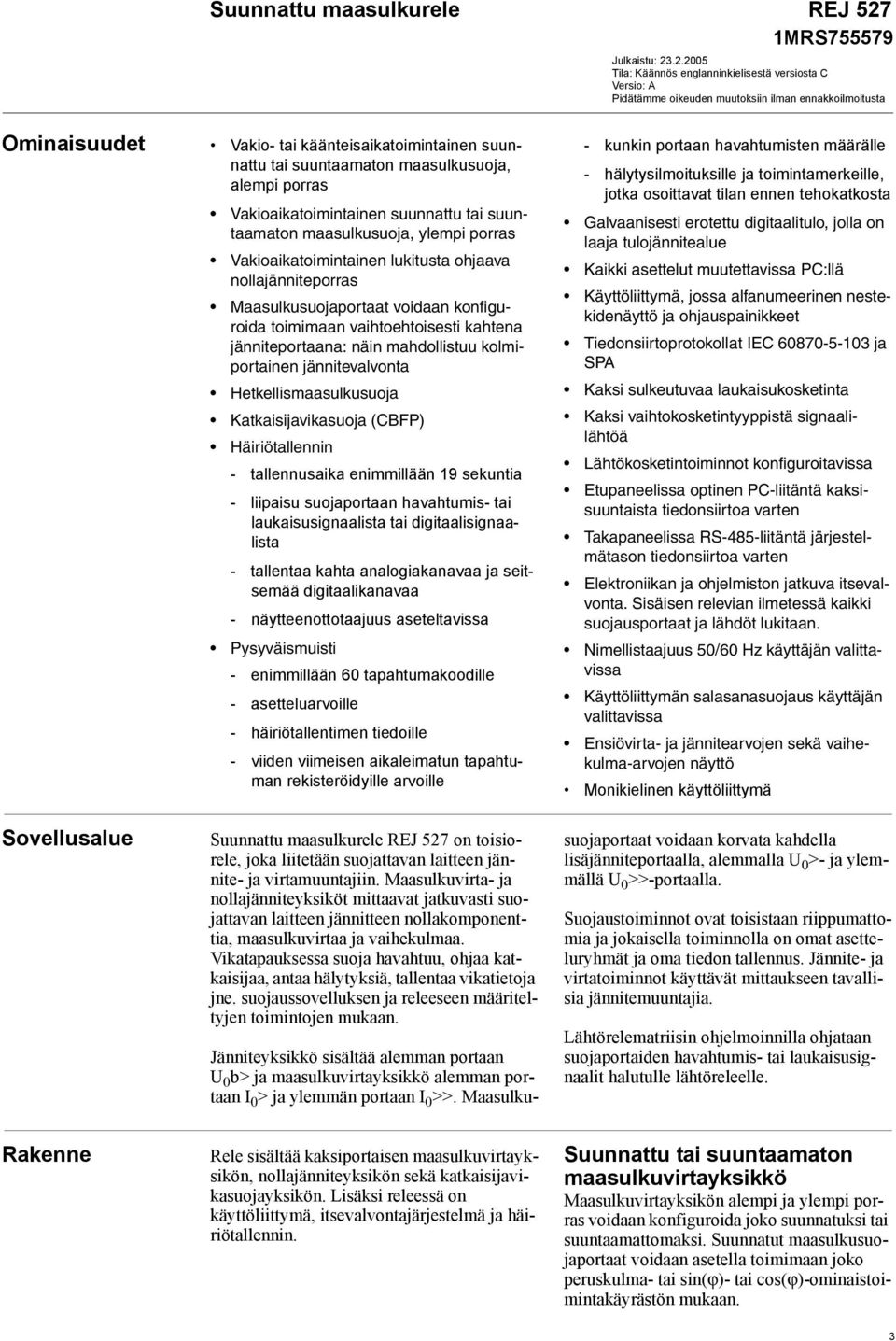

3 Julkaistu: Tila: Käännös englanninkielisestä versiosta C Versio: A Pidätämme oikeuden muutoksiin ilman ennakkoilmoitusta Ominaisuudet Vakio- tai käänteisaikatoimintainen suunnattu tai suuntaamaton maasulkusuoja, alempi porras Vakioaikatoimintainen suunnattu tai suuntaamaton maasulkusuoja, ylempi porras Vakioaikatoimintainen lukitusta ohjaava nollajänniteporras Maasulkusuojaportaat voidaan konfiguroida toimimaan vaihtoehtoisesti kahtena jänniteportaana: näin mahdollistuu kolmiportainen jännitevalvonta Hetkellismaasulkusuoja Katkaisijavikasuoja (CBFP) Häiriötallennin - tallennusaika enimmillään 19 sekuntia - liipaisu suojaportaan havahtumis- tai laukaisusignaalista tai digitaalisignaalista - tallentaa kahta analogiakanavaa ja seitsemää digitaalikanavaa - näytteenottotaajuus aseteltavissa Pysyväismuisti - enimmillään 60 tapahtumakoodille - asetteluarvoille - häiriötallentimen tiedoille - viiden viimeisen aikaleimatun tapahtuman rekisteröidyille arvoille - kunkin portaan havahtumisten määrälle - hälytysilmoituksille ja toimintamerkeille, jotka osoittavat tilan ennen tehokatkosta Galvaanisesti erotettu digitaalitulo, jolla on laaja tulojännitealue Kaikki asettelut muutettavissa PC:llä Käyttöliittymä, jossa alfanumeerinen nestekidenäyttö ja ohjauspainikkeet Tiedonsiirtoprotokollat IEC ja SPA Kaksi sulkeutuvaa laukaisukosketinta Kaksi vaihtokosketintyyppistä signaalilähtöä Lähtökosketintoiminnot konfiguroitavissa Etupaneelissa optinen PC-liitäntä kaksisuuntaista tiedonsiirtoa varten Takapaneelissa RS-485-liitäntä järjestelmätason tiedonsiirtoa varten Elektroniikan ja ohjelmiston jatkuva itsevalvonta. Sisäisen relevian ilmetessä kaikki suojausportaat ja lähdöt lukitaan. Nimellistaajuus 50/60 Hz käyttäjän valittavissa Käyttöliittymän salasanasuojaus käyttäjän valittavissa Ensiövirta- ja jännitearvojen sekä vaihekulma-arvojen näyttö Monikielinen käyttöliittymä Sovellusalue Suunnattu maasulkurele REJ 527 on toisiorele, joka liitetään suojattavan laitteen jännite- ja virtamuuntajiin. Maasulkuvirta- ja nollajänniteyksiköt mittaavat jatkuvasti suojattavan laitteen jännitteen nollakomponenttia, maasulkuvirtaa ja vaihekulmaa. Vikatapauksessa suoja havahtuu, ohjaa katkaisijaa, antaa hälytyksiä, tallentaa vikatietoja jne. suojaussovelluksen ja releeseen määriteltyjen toimintojen mukaan. Jänniteyksikkö sisältää alemman portaan U 0 b> ja maasulkuvirtayksikkö alemman portaan I 0 > ja ylemmän portaan I 0 >>. Maasulkusuojaportaat voidaan korvata kahdella lisäjänniteportaalla, alemmalla U 0 >- ja ylemmällä U 0 >>-portaalla. Suojaustoiminnot ovat toisistaan riippumattomia ja jokaisella toiminnolla on omat asetteluryhmät ja oma tiedon tallennus. Jännite- ja virtatoiminnot käyttävät mittaukseen tavallisia jännitemuuntajia. Lähtörelematriisin ohjelmoinnilla ohjataan suojaportaiden havahtumis- tai laukaisusignaalit halutulle lähtöreleelle. Rakenne Rele sisältää kaksiportaisen maasulkuvirtayksikön, nollajänniteyksikön sekä katkaisijavikasuojayksikön. Lisäksi releessä on käyttöliittymä, itsevalvontajärjestelmä ja häiriötallennin. Suunnattu tai suuntaamaton maasulkuvirtayksikkö Maasulkuvirtayksikön alempi ja ylempi porras voidaan konfiguroida joko suunnatuksi tai suuntaamattomaksi. Suunnatut maasulkusuojaportaat voidaan asetella toimimaan joko peruskulma- tai sin(ϕ)- tai cos(ϕ)-ominaistoimintakäyrästön mukaan. 3

4 Suunnattujen maasulkuportaiden havahtuminen ja laukaisu peruskulmakäyrästöllä perustuu maasulkuvirran I 0, jännitteen nollakomponentin U 0 ja jännitteen ja virran välisen vaihekulman ϕ mittaukseen. Maasulkuporras havahtuu, kun seuraavat kolme ehtoa täyttyvät samanaikaisesti: Maasulkuvirta I 0 ylittää alemmalle tai ylemmälle maasulkuportaalle asetellun havahtumisarvon. Jännitteen nollakomponentti U 0 ylittää U 0b >:lle asetellun havahtumisarvon, joka on sama molemmille portaille lukitusta ohjaavassa tilassa. Jännitteen ja virran välinen vaihekulma ϕ laskee toimintasektorille ϕ b ± ϕ. Verkon peruskulma on -90 maasta erotetuissa verkoissa ja 0 sammutetuissa verkoissa, jotka on maadoitettu valokaaren sammutuskelalla (Petersen-kela) joko rinnakkaisvastuksen kanssa tai ilman sitä. Toimintasektori on valittavissa ja se voi olla joko ϕ = ±80 tai ±88. Molempia toimintasektoreita voidaan laajentaa. Kun maasulkuporras havahtuu, se antaa havahtumissignaalin ja näyttöön tulee ilmoitus havahtumisesta. Jos yllä mainitut ehdot täyttävät tilat pysyvät voimassa kunnes aseteltu toiminta-aika on kulunut loppuun, porras antaa laukaisusignaalin ja näyttöön tulee ilmoitus laukaisusta. Laukaisuilmoitus pysyy näytöllä, vaikka suojaporras palautuisi. Vikapaikan suunta selviää jännitteen ja virran välisestä kulmasta. Peruskulman ϕ b asettelualue on Kun peruskulma ϕ b on 0, toimintasektorin negatiivista neljännestä voidaan laajentaa ϕ a. Laajennettu toimintasektori ϕ a voidaan asetella välillä Sin(ϕ)- tai cos(ϕ)-käyrää käyttävien suunnattujen maasulkuportaiden havahtuminen ja laukaisu perustuu maasulkuvirran I 0, jännitteen nollakomponentin U 0 ja jännitteen ja virran välisen vaihekulman ϕ mittaukseen. Vaihekulman sini- tai cosini-arvo lasketaan ja kerrotaan maasulkuvirralla, jolloin tuloksena on suunnattu maasulkuvirta I ϕ. Maasulkuporras havahtuu, kun seuraavat ehdot täyttyvät samanaikaisesti: Suunnattu maasulkuvirta Iϕ ylittää alemmalle tai ylemmälle maasulkuportaalle asetellun havahtumisarvon. Jännitteen nollakomponentti U 0 ylittää U 0b >:lle asetellun havahtumisarvon, joka on sama molemmille portaille lukitusta ohjaavassa tilassa. Jännitteen ja virran välinen vaihekulma ϕ laskee ϕ c :lla korjatun toimintasektorin puitteisiin. Kun maasulkuporras havahtuu, se antaa havahtumissignaalin ja näyttöön tulee ilmoitus havahtumisesta. Jos yllä mainitut ehdot täyttävät tilat pysyvät voimassa kunnes aseteltu toiminta-aika on kulunut loppuun, porras antaa laukaisusignaalin ja näyttöön tulee ilmoitus laukaisusta. Laukaisuilmoitus pysyy näytöllä, vaikka suojaporras palautuisi. Vikapaikan suunta selviää jännitteen ja virran välisestä kulmasta. Suunnatun maasulun ominaistoiminta-alue sin(ϕ) vastaa maasulkusuojaa, jonka peruskulma on -90 ja cos(ϕ) maasulkusuojaa, jonka peruskulma on 0. Suunnattujen maasulkuportaiden toimintasuunnat eteenpäin ja taaksepäin voidaan valita toisistaan riippumatta. Suunnatut portaan voidaan myös konfiguroida erikseen suuntaamattomiksi. Alempaa porrasta I 0 > voidaan käyttää myös suojaukseen katkeilevia maasulkuja vastaan, joita voi esiintyä kompensoidussa verkossa käytetyissä eristetyissä kaapeleissa. Kun maasulkuvirta ylittää alemman portaan I 0 > havahtumisarvon, maasulkuyksikkö antaa havahtumissignaalin ~70 ms havahtumisajan kuluttua. Maasulkuyksikkö antaa laukaisusignaalin, kun vakioaikatoiminnan aseteltu toiminta-aika tai käänteisaikatoiminnan laskennallinen toiminta-aika on kulunut loppuun. Kun maasulkuvirta ylittää ylemmän portaan I 0 >> havahtumisarvon, maasulkuyksikkö antaa havahtumissignaalin ~60 ms havahtumisajan kuluttua. Maasulkuyksikkö antaa laukaisusignaalin asetellun toiminta-ajan kuluttua loppuun. Maasulkuportaan havahtuminen ja laukaisu on mahdollista estää ulkoisella digitaalisignaalilla. Maasulkuyksikön alempi porras voidaan määritellä joko vakio- tai käänteisaikatoimintaiseksi. Käänteisaikatoimintaisena käytössä on kuusi aika/virta-käyrästöä, joista neljä noudattaa IEC standardia: normal inverse, very inverse, extremely inverse ja 4

5 long time inverse. Muut kaksi käyrästöä RI ja RD ovat ABB:n tuotteille standardoituja erikoiskäyrästöjä. Portaan I 0 > käänteisaikatoiminta voidaan asetella estettäväksi portaan I 0 >> havahtuessa. Tällöin toiminta-ajan määrää porras I 0 >>. Ylempi porras voidaan asetella pois käytöstä. Näytöllä tilaa osoittaa katkoviiva --- ja sarjaliitynnän kautta aseteltua havahtumisarvoa luettaessa 999. Portaan I 0 >> havahtumisarvo voidaan kaksinkertaistaa automaattisesti esimerkiksi, kun suojattava laite kytketään jakeluverkkoon. Näin portaalle I 0 >> voidaan valita kytkentäsysäysvirtaa alhaisempi havahtumisarvo. Käynnistystilanteessa maasulkuvirta nousee arvosta 12 % x I 0 > arvon 150 % x I 0 > yläpuolelle alle 60 ms:ssa. Käynnistystilanne päättyy, kun virta laskee alle 125 % x I 0 >. Nollajänniteyksikkö Kun jännitteen nollakomponentti ylittää alemman portaan U 0b > havahtumisarvon, jänniteyksikkö antaa havahtumissignaalin ~70 ms havahtumisajan kuluttua. Jänniteyksikkö antaa laukaisusignaalin asetellun toiminta-ajan kuluttua loppuun vakioaikatoiminnassa. Virtaportaat I 0 > ja I 0 >> voidaan korvata kahdella lisäjänniteportaalla, alemmalla portaalla U 0 > ja ylemmällä portaalla U 0 >>, jolloin saadaan kolmiportainen nollajännitemoduuli. Kaikki kolme jänniteporrasta mittaavat samaa jännitettä, mutta niille voidaan asetella erilliset herkkyys- ja toiminta-aika-arvot. Portaille voidaan valita myös eri signalointi- ja laukaisureleet. Kun jännitteen nollakomponentti ylittää alemman portaan U 0 > havahtumisarvon, jänniteyksikkö antaa havahtumissignaalin ~70 ms havahtumisajan kuluttua. Jänniteyksikkö antaa laukaisusignaalin asetellun toiminta-ajan kuluttua loppuun vakioaikatoiminnassa. Kun jännitteen nollakomponentti ylittää ylemmän portaan U 0 >> havahtumisarvon, jänniteyksikkö antaa havahtumissignaalin ~60 ms havahtumisajan kuluttua. Jänniteyksikkö antaa laukaisusignaalin asetellun toiminta-ajan kuluttua loppuun. Jänniteportaan havahtuminen ja laukaisu on mahdollista estää digitaalitulon kautta. Ylempi porras U 0 >> voidaan asetella pois käytöstä. Näytöllä tilaa osoittaa katkoviiva --- ja sarjaliitynnän kautta aseteltua havahtumisarvoa luettaessa 999. Katkaisijavikasuoja (CBFP) Katkaisijavikasuoja antaa laukaisusignaalin ohjauslähdön PO2 kautta asetellun toimintaajan 0,10...1,00 s jälkeen, jollei vika ole tänä aikana poistunut. Katkaisijavikasuojan ohjauslähtöjä käytetään tavallisimmin ohjaamaan suojattavaa syöttöä edeltävää katkaisijaa. Katkaisijavikasuojaa voidaan käyttää myös toteutettaessa katkaisijan varmennettua laukaisujärjestelmää. Katkaisijavikasuoja aktivoidaan ohjelmiston kautta. Häiriötallennin Rele sisältää häiriötallentimen, joka tallentaa hetkellisarvoja tai mittaussignaalien tehollisarvokäyriä (RMS) ja seitsemää digitaalisignaalia: ulkoista digitaalitulosignaalia ja sisäisten suojaportaiden tiloja. Häiriötallennin voidaan asetella liipaistavaksi portaiden toiminnasta ja/tai ulkoisen digitaalisignaalin nousevasta tai laskevasta reunasta. Liipaisua edeltävän ja liipaisun jälkeisen tallennuksen suhde on aseteltavissa. Kokonaistallennusaika vaihtelee valitun näytteenottotaajuuden mukaan. Teholliskäyrä (RMS) tallennetaan, kun näytteenottotaajuudeksi valitaan sama kuin releen nimellistaajuus. Katso seuraava taulukko: Nimellistaajuus Hz Käyttöliittymässä voidaan asettaa salasana, jolla estetään asiattomien pääsy asetteluarvoihin. Näytteenottotaajuus Hz Tallenteen pituus s , , , , , ,00 Käyttöliittymä Releen käyttöliittymässä on kuusi painiketta ja alfanumeerinen nestekidenäyttö (2 x 16 merkkiä). Painikkeita käytetään navigointiin valikkorakenteessa ja asetteluarvojen muuttamiseen. 5

6 REJ 527 -rele tukee useita kieliä. Käyttöliittymän valikkokieleksi on mahdollista valita jokin seuraavista: englanti, saksa, ranska, espanja, italia, ruotsi ja suomi. Itsevalvonta (IRF) REJ 527 -releessä on kattava itsevalvontajärjestelmä, joka valvoo jatkuvasti releen ohjelmistoa ja elektroniikan toimintaa. Se hoitaa käytön aikaiset vikatilanteet ja antaa käyttäjälle tietoa vioista releen nestekidenäytön kautta tekstiviestinä ja toimintamerkkien avulla. Kommunikaatio REJ 527 voidaan liittää asema-automaatiotai valvontajärjestelmään joko SPA-väyläprotokollaa tai IEC tiedonsiirtoprotokollaa käyttäen. Sama laite tukee molempia protokollia. SPA-väyläprotokolla on synkronoimaton sarjaliikenneprotokolla (1 start-bitti, 7 databittiä + parillinen pariteetti ja 1 stop-bitti), jonka tiedonsiirtonopeus on valittavissa (oletusarvona 9,6 kbps). Protokolla perustuu isäntä orja-arkkitehtuuriin ja tukee yhtä isäntälaitetta ja useita orjalaitteita. SPA-väyläprotokollaa voidaan käyttää tiedon kuten rekisteröityjen arvojen, tapahtumien ja releasettelujen siirtoon isäntä- ja orjalaitteen välillä. REJ 527 tukee IEC kaukokäyttöprotokollaa balansoimattomassa siirtotilassa (unbalanced transmission mode) siirtonopeudella 9,6 kbps. IEC protokollaa käytetään datakehysten ja tilatietojen siirtämiseen orjalaitteesta isäntälaitteeseen. Tätä protokollaa ei kuitenkaan voi käyttää häiriötallentimen tietojen siirtoon. REJ 527 -releessä on kaksi sarjaliikenneporttia, joista toinen etupaneelissa ja toinen takapaneelissa. Rele liitetään optiseen tiedonsiirtoväylään väyläliitäntämoduulin RER 103 avulla releen takapaneelissa sijaitsevan D9S-tyypin RS-485-liittimen kautta. RER 103 -moduuli mahdollistaa joko SPA-väyläprotokollan tai IEC protokollan käytön. IEC protokolla vaatii yleensä kuituoptisen RER 125 Star Coupler -tähtikytkimen käyttöä. Etupaneelin optista PC-liitintä käytetään releen liittämiseen CAP 501/505 -asettelu- ja konfigurointityökaluihin. Etupaneelin tietoliikenneportti tukee SPA-protokollaa. Tietokone ja rele on erotettu galvaanisesti toisistaan tietoliikenneportissa. Koska liitin on standardoitu ABB:n reletuotteille, tarvitaan vain yksi yhdyskaapeli (ABB:n tuotenumero 1MKC ). REJ 527 voidaan liittää myös LON-väylään LON-SPA-yhdyskäytävän avulla. Apujännite Toimiakseen rele tarvitsee jatkuvan apujännitesyötön. Sisäinen teholähdeyksikkö muodostaa apujännitteestä tarvittavan käyttöjännitteen releelle. Teholähdeyksikkö on muuntajakytketty, eli galvaanisesti ensiö- ja toisiopiirit erottava, flyback-tyyppinen DC/DC-muunnin. Teholähdeyksikön toimintatilan ilmaisee etupaneelissa oleva vihreä READY-merkkivalo. Teholähteen ensiöpuoli on suojattu sulakkeella, joka on sijoitettu yksikön komponenttilevylle. Sulakkeen arvo on 3,15 A (hidas). 6

7 Tekniset tiedot Taulukko 1: Mittaustulot Nimellistaajuus 50/60 Hz ±5 Hz Virtatulo Nimellisvirta I n 0,2 A 1 A 5 A Terminen virtakestoisuus - jatkuva 1.5 A 4 A 20 A - 1 s ajan 20 A 100 A 500 A Dynaaminen virtakestoisuus - puolijakson arvo 50 A 250 A 1250 A Tuloimpedanssi < 750 mω < 100 mω <20 mω Jännitetulo Nimellisjännite U n 100/110/115/120 V Terminen virtakestoisuus - jatkuva 2 x U n - 10 s ajan 3 x U n Tuloimpedanssi >4,7 MΩ Taulukko 2: Mittausalue Mitattu jännitteen nollakomponentti (U 0 ) prosentteina mittaustulon nimellisjännitteestä Mitattu maasulkuvirta (I 0 ) prosentteina mittaustulon nimellisvirrasta % x U n % x I n Taulukko 3: Digitaalitulo Toiminta-alue Nimellisjännite Virrankulutus Tehonkulutus Taulukko 4: Ohjauslähdöt (PO1 ja PO2) Nimellisjännite Jatkuva virtakestoisuus Kytkentä- ja kuormitusvirta 3,0 s Kytkentä- ja kuormitusvirta 0,5 s Katkaisukyky tasavirralla, kun ohjauspiirin aikavakio L/R <40 ms ohjausjännitteillä 48/110/220 V DC Pienin mahdollinen kosketinkuormitus V DC U r = 24/48/60/110/220 V DC ~ ma <0,8 W 250 V AC/DC 5 A 15 A 30 A 5 A/3 A/1 A 100 ma, 24 V AC/DC Taulukko 5: Signaalilähdöt (SO1 ja SO2) ja itsevalvontalähtö (IRF) Nimellisjännite 250 V AC/DC Jatkuva virtakestoisuus 5 A Kytkentä- ja kuormitusvirta 3,0 s 8 A Kytkentä- ja kuormitusvirta 0,5 s 10 A Katkaisukyky tasavirralla, kun ohjauspiirin aikavakio 1 A/0,25 A/0,15 A L/R <40 ms ohjausjännitteillä 48/110/220 V DC Pienin mahdollinen kosketinkuormitus 100 ma, 24 V AC/DC Taulukko 6: Tiedonsiirto Takapaneeli, liitin 2.2 Etupaneeli RS-485-portti kuituoptista väyläliitäntämoduulia RER 103 varten SPA-väylä- tai IEC protokolla 4,8 tai 9,6 kbps Optinen RS-232-liitäntä optokaapelille 1MKC SPA-väyläprotokolla 4,8 tai 9,6 kbps 7

8 Taulukko 7: Apujännite U aux nimellinen U aux sallittu vaihtelualue Apujännitteen kytkeytymisaika, tyypillinen Tehon kulutus lepotilassa/toiminnassa Apujännitteen aaltoisuus Apujännitteen sallittu katkosaika Ur =110/120/220/240 V AC Ur =48/60/110/125/220 V DC V AC V DC 300 ms ~ 4 W/~10 W Enintään 12 % tasajännitearvosta < 30 ms, 48 V DC < 100 ms, 110 V DC < 500 ms, 220 V DC Taulukko 8: Kotelointiluokka Etupuoli IP 54 (uppoasennettuna) Selkäpuoli, liittimet IP20 Huom! Releen takapaneelin liittimet voidaan suojata suojakannella (lisävaruste). Taulukko 9: Mitat Leveys Kehys 111,4 mm, kotelo 94 mm Korkeus Kehys 265,9 mm (6U), kotelo 249,8 mm Syvyys 235 mm (245,1 mm liittimien suojakannen kanssa, lisävaruste) Kotelon koko 1/4 (x 19 ) Releen paino ~3,0 kg Taulukko 10: Ympäristöolosuhteet Käyttölämpötila-alue C Varastointilämpötila C IEC mukaan Toiminta ylälämpötilassa IEC mukaan Toiminta alalämpötilassa IEC mukaan Kosteuskoe, vaihteleva lämpötila IEC mukaan Taulukko 11: Standardikokeet Eristyskokeet Eristejännitekoe Koejännite Syöksyjännitekoe Koejännite Eristysvastusmittaukset Eristysvastus Mekaaniset ympäristökokeet Tärinäkoe (sinimuotoinen) Iskukoe Maanjäristyskoe IEC mukaan 2 kv, 50 Hz, 1 min IEC mukaan 5 kv, unipolaariset impulssit, aaltomuoto 1,2/50 µs, lähde-energia 0,5 J IEC mukaan >100 MΩ, 500 V DC IEC , luokan I mukaisesti IEC , luokan I mukaisesti IEC , luokan II mukaisesti Taulukko 12: Sähkömagneettinen yhteensopivuus Sähkömagneettisen yhteensopivuuden koestustasot perustuvat yleiseen standardiin EN MHz:n pursketesti, luokka III: IEC mukaan: yhteismuotoinen 2,5 kv eromuotoinen 1,0 kv Sähköstaattinen purkaus, luokka III: IEC ja IEC mukaan kontaktipurkaus 6 kv ilmapurkaus 8 kv 8

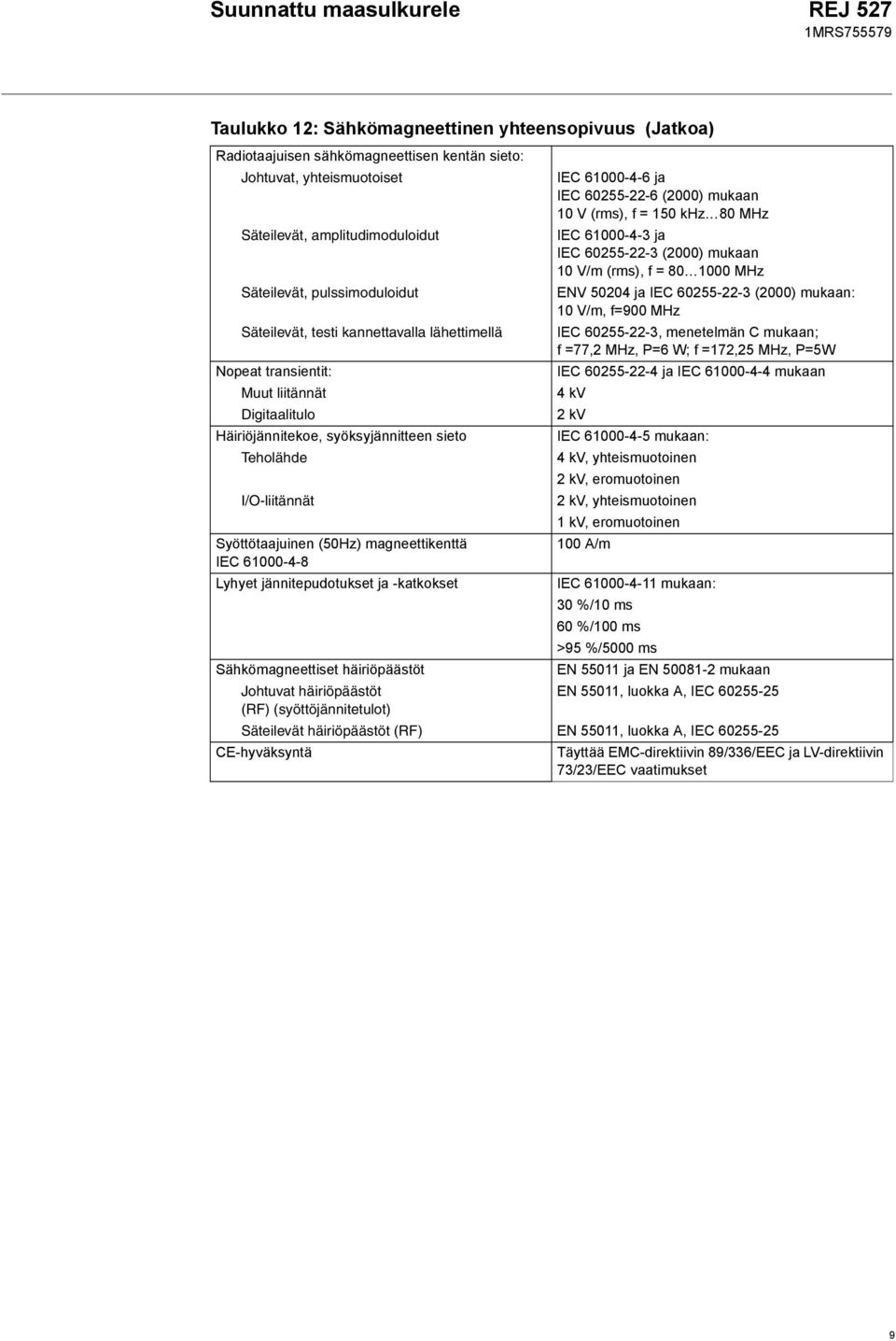

9 Taulukko 12: Sähkömagneettinen yhteensopivuus (Jatkoa) Radiotaajuisen sähkömagneettisen kentän sieto: Johtuvat, yhteismuotoiset IEC ja IEC (2000) mukaan 10 V (rms), f = 150 khz 80 MHz Säteilevät, amplitudimoduloidut IEC ja IEC (2000) mukaan 10 V/m (rms), f = MHz Säteilevät, pulssimoduloidut ENV ja IEC (2000) mukaan: 10 V/m, f=900 MHz Säteilevät, testi kannettavalla lähettimellä IEC , menetelmän C mukaan; f =77,2 MHz, P=6 W; f =172,25 MHz, P=5W Nopeat transientit: IEC ja IEC mukaan Muut liitännät 4 kv Digitaalitulo 2 kv Häiriöjännitekoe, syöksyjännitteen sieto IEC mukaan: Teholähde 4 kv, yhteismuotoinen 2 kv, eromuotoinen I/O-liitännät 2 kv, yhteismuotoinen 1 kv, eromuotoinen Syöttötaajuinen (50Hz) magneettikenttä 100 A/m IEC Lyhyet jännitepudotukset ja -katkokset IEC mukaan: 30 %/10 ms 60 %/100 ms >95 %/5000 ms Sähkömagneettiset häiriöpäästöt EN ja EN mukaan Johtuvat häiriöpäästöt EN 55011, luokka A, IEC (RF) (syöttöjännitetulot) Säteilevät häiriöpäästöt (RF) EN 55011, luokka A, IEC CE-hyväksyntä Täyttää EMC-direktiivin 89/336/EEC ja LV-direktiivin 73/23/EEC vaatimukset 9

10 Liitäntäkaavio L1 L2 L3 0 - A N dn - I da PC S1 P1 I O S2 P2 + + Tx RER 103 Rx U aux ~ * 100V BI IRF ~ SO2 SO1 PO2 PO SPA-väylä 1MKC *REJ527B 418BAA: REJ527B 411BAA: 2 = 5 A 3 = 1 A 5 2 = 1 A 6 3 = 0.2 A SGB1 SGB1 + - IRF SGR1 Uob> HAVAHT. SGR2 Uob>-portaan lukitus LAUK. SGR3 Io> HAVAHT. SGR4 Io>-portaan lukitus LAUK Optinen PC-liitäntä Io>> HAVAHT. SGR SGB1 SGB1 Io>>-portaan lukitus LAUK. I/O TOIMINTAMERKKIEN KUITTAUS SGR6 = oletusarvo SGB1 L.RELEIDEN JA TOIM. MERKKIEN KUITTAUS 3 SGB1 4 SGB1 MUIST.TALLENN. ARVOJEN PALAUTUS, TOIM.MERKKIEN JA LÄHTÖREL. KUITTAUS KYTKINRYHMÄN VALINTA ConD527 Kuva 1 Suunnatun maasulkureleen liitäntäkaavio Tilaus Tilausnumerot Tilausnumero (I 0 tulot 0,2 A/1 A) Tilausnumero (I 0 tulot 1 A/5 A) REJ527B 411BAA (Tuotenumero: 1MRS BAA) REJ527B 418BAA (Tuotenumero: 1MRS BAA) Lisävarusteet Suojakansi takapaneelin liittimille 1MRS Uppoasennussarja 1MRS Puoliuppoasennussarja 1MRS Pinta-asennussarja 1MRS Riviasennussarja 1MRS kehikkoasennussarja 1MRS Optinen väyläliitäntämoduuli (RER 103) 1MRS Optinen liitäntäkaapeli 1MKC Viitteet Konfigurointi- ja asettelutyökalut sekä asema-automaatiojärjestelmän työkalut Seuraavat työkaluversiot tukevat REJ 527 -releen B-julkistuksen uusia toimintoja ja ominaisuuksia: CAP 505 Relay Product Engineering Tools; CAP 505 v tai uudempi Lisätietoja Tekninen ohje Asennusohjeet Käyttöohje CAP 501 Relay Setting Tools; CAP 501 v tai uudempi LIB 510 Library for MicroSCADA; LIB 510 v tai uudempi SMS 510 Substation Monitoring System; SMS 510 v tai uudempi 1MRS MRS MUM 1MRS

11

12 ABB Oy Sähkönjakeluautomaatio PL Vaasa Puh Faksi
