20 mm kivipuristelaatan asennustuet tekninen kuvasto

HTML
DOWNLOAD

Koko: px

Aloita esitys sivulta:

Download "20 mm kivipuristelaatan asennustuet tekninen kuvasto"

Antero Seppälä
9 vuotta sitten
Katselukertoja:

1 20 kivipuristelaatan asennustuet tekninen kuvasto

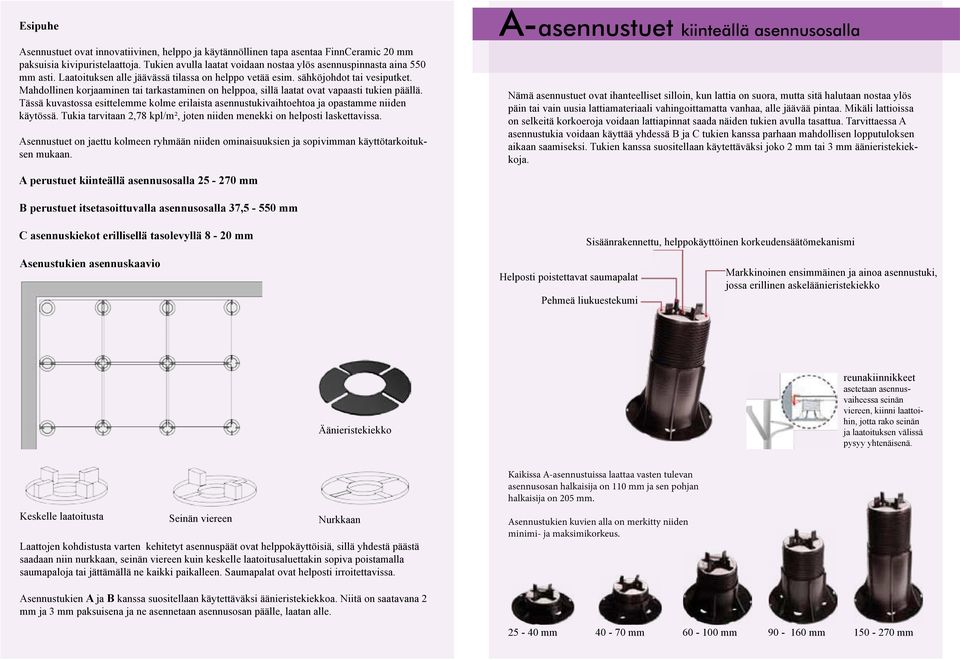

2 Esipuhe Asennustuet ovat innovatiivinen, helppo ja käytännöllinen tapa asentaa FinnCeramic 20 paksuisia kivipuristelaattoja. Tukien avulla laatat voidaan nostaa ylös asennuspinnasta aina 550 asti. Laatoituksen alle jäävässä tilassa on helppo vetää esim. sähköjohdot tai vesiputket. Mahdollinen korjaaminen tai tarkastaminen on helppoa, sillä laatat ovat vapaasti tukien päällä. Tässä kuvastossa esittelee kolme erilaista asennustukivaihtoehtoa ja opastae niiden käytössä. Tukia tarvitaan 2,78 kpl/m², joten niiden menekki on helposti laskettavissa. Asennustuet on jaettu kolmeen ryhmään niiden ominaisuuksien ja sopivian käyttötarkoituksen mukaan. A perustuet kiinteällä asennusosalla A-asennustuet kiinteällä asennusosalla Nämä asennustuet ovat ihanteelliset silloin, kun lattia on suora, mutta sitä halutaan nostaa ylös päin tai vain uusia lattiamateriaali vahingoittamatta vanhaa, alle jäävää pintaa. Mikäli lattioissa on selkeitä korkoeroja voidaan lattiapinnat saada näiden tukien avulla tasattua. Tarvittaessa A asennustukia voidaan käyttää yhdessä B ja C tukien kanssa parhaan mahdollisen lopputuloksen aikaan saamiseksi. Tukien kanssa suositellaan käytettäväksi joko 2 tai 3 äänieristekiekkoja. B perustuet itsetasoittuvalla asennusosalla 37,5-550 C asennuskiekot erillisellä tasolevyllä 8-20 Sisäänrakennettu, helppokäyttöinen korkeudensäätömekanismi Asenustukien asennuskaavio Helposti poistettavat saumapalat Pehmeä liukuestekumi Markkinoinen ensiäinen ja ainoa asennustuki, jossa erillinen askeläänieristekiekko Äänieristekiekko reunakiinnikkeet asetetaan asennusvaiheessa seinän viereen, kiinni laattoihin, jotta rako seinän ja laatoituksen välissä pysyy yhtenäisenä. Keskelle laatoitusta Seinän viereen Nurkkaan Laattojen kohdistusta varten kehitetyt asennuspäät ovat helppokäyttöisiä, sillä yhdestä päästä saadaan niin nurkkaan, seinän viereen kuin keskelle laatoitusaluettakin sopiva poistamalla saumapaloja tai jättämällä ne kaikki paikalleen. Saumapalat ovat helposti irroitettavissa. Kaikissa A-asennustuissa laattaa vasten tulevan asennusosan halkaisija on 110 ja sen pohjan halkaisija on 205. Asennustukien kuvien alla on merkitty niiden minimi- ja maksimikorkeus. Asennustukien A ja B kanssa suositellaan käytettäväksi äänieristekiekkoa. Niitä on saatavana 2 ja 3 paksuisena ja ne asennetaan asennusosan päälle, laatan alle

Tässä kuvastossa esittelee kolme erilaista asennustukivaihtoehtoa ja opastae niiden käytössä. Tukia tarvitaan 2,78 kpl/m², joten niiden menekki on helposti laskettavissa.

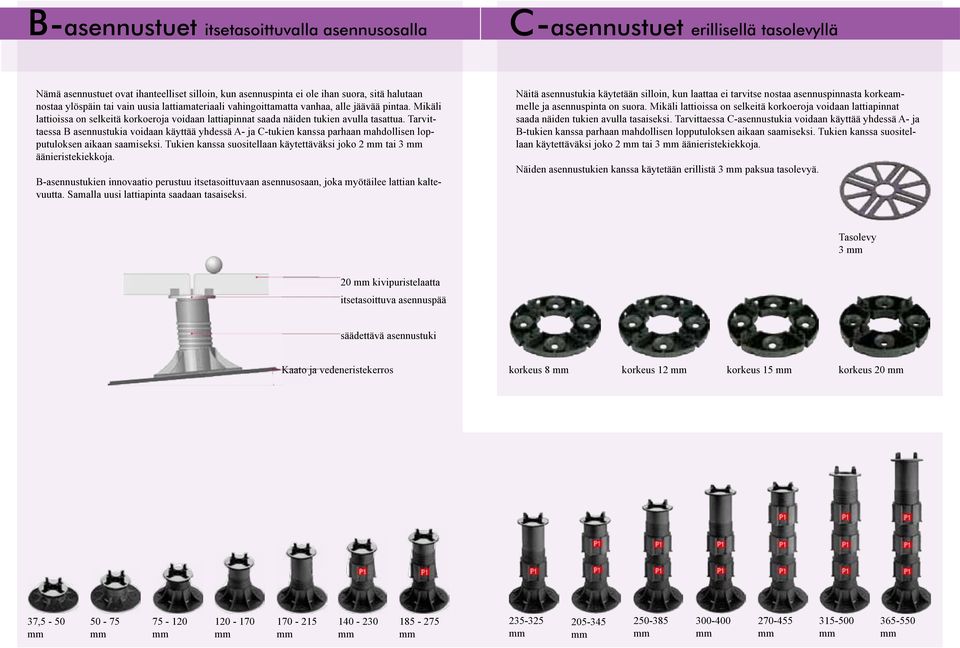

3 B-asennustuet itsetasoittuvalla asennusosalla C-asennustuet erillisellä tasolevyllä Nämä asennustuet ovat ihanteelliset silloin, kun asennuspinta ei ole ihan suora, sitä halutaan nostaa ylöspäin tai vain uusia lattiamateriaali vahingoittamatta vanhaa, alle jäävää pintaa. Mikäli lattioissa on selkeitä korkoeroja voidaan lattiapinnat saada näiden tukien avulla tasattua. Tarvittaessa B asennustukia voidaan käyttää yhdessä A- ja C-tukien kanssa parhaan mahdollisen lopputuloksen aikaan saamiseksi. Tukien kanssa suositellaan käytettäväksi joko 2 tai 3 äänieristekiekkoja. B-asennustukien innovaatio perustuu itsetasoittuvaan asennusosaan, joka myötäilee lattian kaltevuutta. Samalla uusi lattiapinta saadaan tasaiseksi. Näitä asennustukia käytetään silloin, kun laattaa ei tarvitse nostaa asennuspinnasta korkeaelle ja asennuspinta on suora. Mikäli lattioissa on selkeitä korkoeroja voidaan lattiapinnat saada näiden tukien avulla tasaiseksi. Tarvittaessa C-asennustukia voidaan käyttää yhdessä A- ja B-tukien kanssa parhaan mahdollisen lopputuloksen aikaan saamiseksi. Tukien kanssa suositellaan käytettäväksi joko 2 tai 3 äänieristekiekkoja. Näiden asennustukien kanssa käytetään erillistä 3 paksua tasolevyä. Tasolevy 3 20 kivipuristelaatta itsetasoittuva asennuspää säädettävä asennustuki Kaato ja vedeneristekerros korkeus 8 korkeus 12 korkeus 15 korkeus 20 37,

Tarvittaessa B asennustukia voidaan käyttää yhdessä A- ja C-tukien kanssa parhaan mahdollisen lopputuloksen aikaan saamiseksi. Tukien kanssa suositellaan käytettäväksi joko 2 tai 3 äänieristekiekkoja.

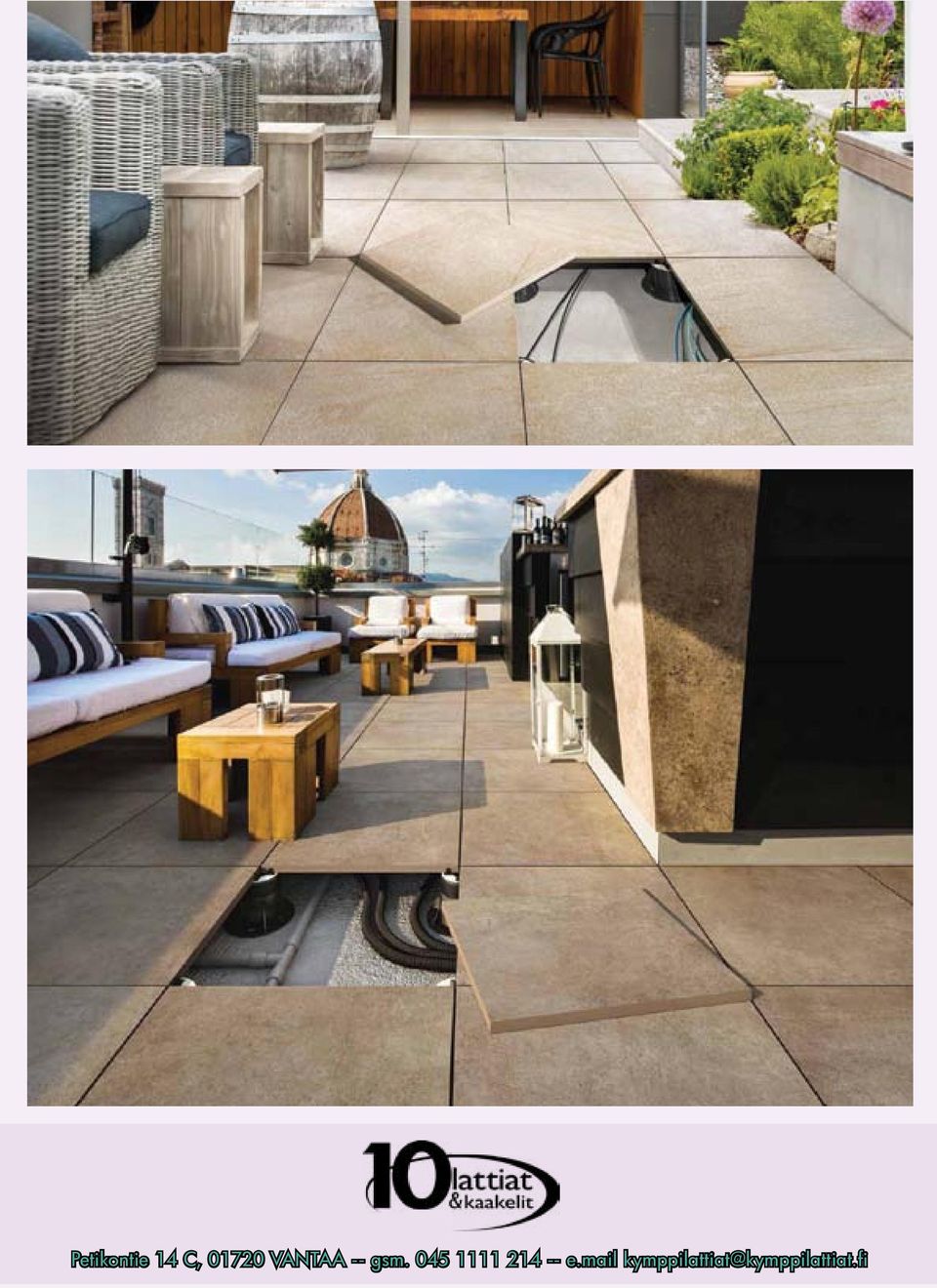

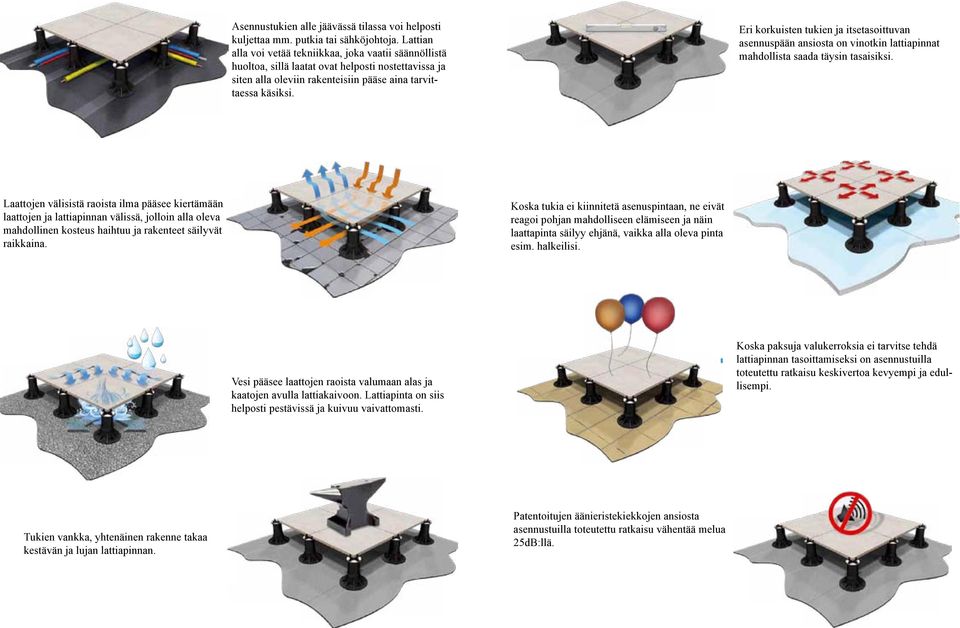

4 Asennustukien alle jäävässä tilassa voi helposti kuljettaa. putkia tai sähköjohtoja. Lattian alla voi vetää tekniikkaa, joka vaatii säännöllistä huoltoa, sillä laatat ovat helposti nostettavissa ja siten alla oleviin rakenteisiin pääse aina tarvittaessa käsiksi. Eri korkuisten tukien ja itsetasoittuvan asennuspään ansiosta on vinotkin lattiapinnat mahdollista saada täysin tasaisiksi. Laattojen välisistä raoista ilma pääsee kiertämään laattojen ja lattiapinnan välissä, jolloin alla oleva mahdollinen kosteus haihtuu ja rakenteet säilyvät raikkaina. Koska tukia ei kiinnitetä asenuspintaan, ne eivät reagoi pohjan mahdolliseen elämiseen ja näin laattapinta säilyy ehjänä, vaikka alla oleva pinta esim. halkeilisi. Vesi pääsee laattojen raoista valumaan alas ja kaatojen avulla lattiakaivoon. Lattiapinta on siis helposti pestävissä ja kuivuu vaivattomasti. Koska paksuja valukerroksia ei tarvitse tehdä lattiapinnan tasoittamiseksi on asennustuilla toteutettu ratkaisu keskivertoa kevyempi ja edullisempi. Tukien vankka, yhtenäinen rakenne takaa kestävän ja lujan lattiapinnan. Patentoitujen äänieristekiekkojen ansiosta asennustuilla toteutettu ratkaisu vähentää melua 25dB:llä.

Eri korkuisten tukien ja itsetasoittuvan asennuspään ansiosta on vinotkin lattiapinnat mahdollista saada täysin tasaisiksi.

5 Petikontie 14 C, VANTAA -- gsm e.mail
