1 ISOT LAATAT SISÄ-JA ULKOTILAT ISON LATTIALAATAN ASENNUSJÄRJESTELMÄ TYÖOHJEET

Primerilla. 2. Tasoita lattia esim. TopPlan DF Lattiatasoitteella. 3.

Alle 10 m 2 lattioissa voidaan myös lattialämmityskaapeli tasoittaa

Pohjusta huokoinen laatoitusalusta vesikostutuksella tai 1:4 vedellä

Levitä Floorfix DF tai Lattialaasti DF alustaan puolipyöreällä

Käyttäessäsi pienempää hammaslastaa tai Saneerauslaastia, suosittelemme

Asenna lattialaatta tuoreeseen kiinnityslaastiin.

Katso video Isojen laattojen asennuksesta >> 7.

Floorfix DF:n kuivumisaika huokoisella alustalla on 16 h ja Lattialaasti

UUDISKOHTEET KIILTO LINK JOUSTOKERROS 1.

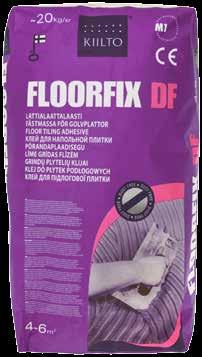

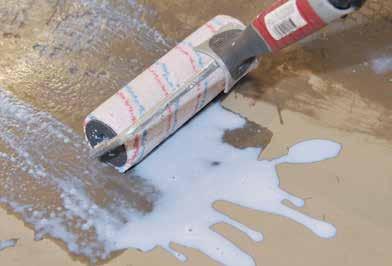

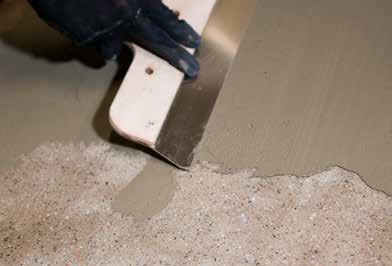

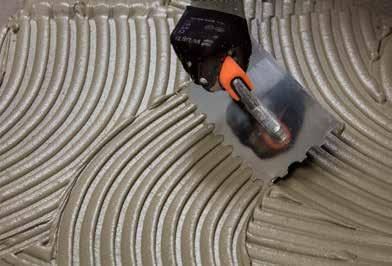

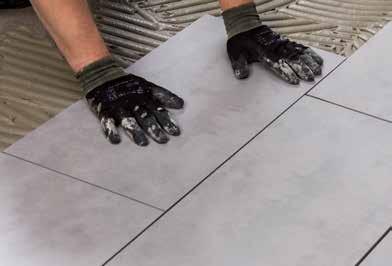

2 LATTIOIDEN LAATOITUS SISÄTILOISSA 1. Pohjusta tasoitettava huokoinen alusta 1:4 vedellä ohennetulla Start Primerilla. 2. Tasoita lattia esim. TopPlan DF Lattiatasoitteella. 3. Lattialämmityslattioissa käytetään esim. Lattialämmitystasoite DF:ää. Alle 10 m 2 lattioissa voidaan myös lattialämmityskaapeli tasoittaa Fiberflex DF:llä. 4. Pohjusta huokoinen laatoitusalusta vesikostutuksella tai 1:4 vedellä ohennetulla Start Primerilla. 5. Levitä Floorfix DF tai Lattialaasti DF alustaan puolipyöreällä hammaslastalla (10 mm). Käyttäessäsi pienempää hammaslastaa tai Saneerauslaastia, suosittelemme kaksipuoleista laastin levitystä. 6. Asenna lattialaatta tuoreeseen kiinnityslaastiin. Vältä laastin liiallista tunkeutumista saumoihin. Katso video Isojen laattojen asennuksesta >> 7. Kun kiinnityslaasti on kuivunut, saumaa lattia Lattiasaumalaastilla. Floorfix DF:n kuivumisaika huokoisella alustalla on 16 h ja Lattialaasti DF:n 5 h. 8. Tee liikuntasaumat Fix Masalla tai Saniteettisilikonilla. UUDISKOHTEET KIILTO LINK JOUSTOKERROS 1. Uudiskohteissa ja tuoreella betonilla voit käyttää elastista joustokerrosta, Link. Pohjusta alusta 1:1 vedellä ohennetulla Keraprimerilla. 2. Levitä Link tasaiseksi kerrokseksi vetämällä 3 mm:n hammaslastalla kaistaleen suuntaisesti. Menekki on 1 kg/m2, joka jättää 0,5 mm kuivakalvon paksuuden. 3. Laatoittaminen voidaan aloittaa tuotteen kuivuttua, olosuhteista riippuen 6-12 h kuluttua. KIILTO LATTIALAASTI DF Nopea, vähäpölyinen laasti, joka notkeutensa ansiosta soveltuu erityisesti isojen keraamisten laattojen ja kivien kiinnittämiseen lattioihin sekä kuivissa että märkätiloissa. Saumattavissa jopa 5 h kuluttua.

SANEERAUSKOHTEET KIILTO db STOP ASKELÄÄNIVAIMENNUS 1.

db Stopilla. Leikkaa db Stop -arkista n.

seinien vierustoille ja muihin mahdollisiin rajapintoihin,

Kiinnitä db Stop -arkit M1000 ECO -liimalla, käyttäen ns.

Laatoita lattia seuraavana päivänä esim.

Pohjusta tasoitettava huokoinen alusta Kerapid DF

Tasoita lattia ulkotilaan soveltuvalla lattiatasoitteella

Pohjusta huokoinen laatoitusalusta vesikostutuksella. 4.

suosittelemme kaksipuoleista laastin levitystä. 5.

Ulkotiloissa suositellaan laastin peittoasteen olevan 100 %.

Kun kiinnityslaasti on kuivunut, saumaa lattia

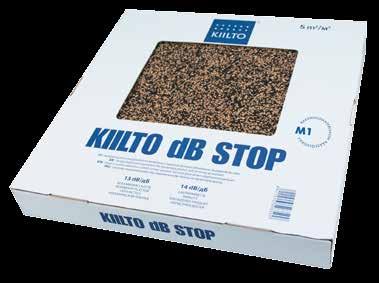

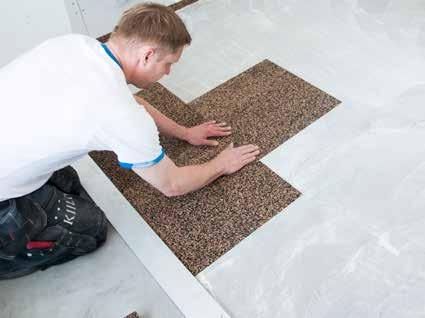

3 SANEERAUSKOHTEET KIILTO db STOP ASKELÄÄNIVAIMENNUS 1. Saneerauskohteissa askeläänen eristävyyttä voidaan parantaa db Stopilla. Leikkaa db Stop -arkista n. 50 mm leveitä kaistaleita ja kiinnitä ne M1000 ECO -liimalla seinien vierustoille ja muihin mahdollisiin rajapintoihin, kuten pilarit. 2. Kiinnitä db Stop -arkit M1000 ECO -liimalla, käyttäen ns. tiilikuviolimitystä. 3. Laatoita lattia seuraavana päivänä esim. Floorfix DF:llä LATTIOIDEN LAATOITUS ULKOTILOISSA 1. Pohjusta tasoitettava huokoinen alusta Kerapid DF Pikasaneerauslaastilla 1-2 mm tasainen kerros. 2. Tasoita lattia ulkotilaan soveltuvalla lattiatasoitteella esim. Maxirapidilla. 3. Pohjusta huokoinen laatoitusalusta vesikostutuksella. 4. Levitä Floorfix DF tai Lattialaasti DF alustaan puolipyöreällä hammaslastalla (10 mm). Käyttäessäsi pienempää hammaslastaa tai Saneerauslaastia, suosittelemme kaksipuoleista laastin levitystä. 5. Asenna lattialaatta tuoreeseen kiinnityslaastiin. Ulkotiloissa suositellaan laastin peittoasteen olevan 100 %. Vältä laastin liiallista tunkeutumista saumoihin. 6. Kun kiinnityslaasti on kuivunut, saumaa lattia Lattiasaumalaastilla. Floorfix DF:n kuivumisaika huokoisella alustalla on 16 h ja Lattialaasti DF:n 5 h. KIILTO LATTIASAUMALAASTI Nopea saumalaasti klinkkerilaattojen ja kiven saumaukseen. Myös ulos. Sauman leveys 2 12 mm. Sementtisideaineinen. 7. Tee liikuntasaumat Fix Masalla tai Saniteettisilikonilla Katso video Lattiasaumalaastista >>

Laatoitusalustan sallitut poikkeamat (SisäRYL 2013) saavat olla lattioissa +/- 3 mm/ 2000 mm ja seinissä +/- 4 mm/ 2000 mm jos laatan koko on < 400 mm.

4 ISOT LATTIALAATAT Isojen laattojen asennukseen käytetään erityistä kiinnitystapaa ja kiinnityslaasteja. Tämä työohje käsittelee isoja keraamisia laattoja, joiden koko on 300 x 300 mm tai sitä suurempi. ALUSTAN VAATIMUKSET Isoilla keraamisilla laatoilla alustan tulee olla riittävän suora ja tasainen. Laatoitusalustan sallitut poikkeamat (SisäRYL 2013) saavat olla lattioissa +/- 3 mm/ 2000 mm ja seinissä +/- 4 mm/ 2000 mm jos laatan koko on < 400 mm. Jos laatan koko on 400 mm, sallittu poikkeama on +/- 2 mm/ 2000 mm. Alustan tulee olla puhdas, kiinteä ja liikkumaton. Uusilta betonialustoilta tulee poistaa sementtiliima ja alustan kuivumiskutistumat tulee ottaa huomioon suunniteltaessa laatoitettavaa alaa. KIINNITYSLAASTIEN PEITTOASTE Mitä suurempi rasitus laattaan kohdistuu, sitä tärkeämpää on, että kiinnityslaastia käytetään riittävästi. Lattioiden laatoituksissa laastin peittoasteen on oltava % (SisäRYL 2013). Isoilla lattialaatoilla laattojen rikkoutumisen välttämiseksi peittoasteen tulisi olla 100 %:nen. Kiinnityslaastin on tartuttava kunnolla alustaan sekä peitettävä tasaisesti laatan pohja. Suuren rasituksen tiloissa sekä ulkotiloissa hyvä tartunta alustan ja laatan pohjan välillä on erityisen tärkeä. Hyvän tartunnan saamiseksi voidaan käyttää ns. kaksipuoleista laastin levitystä. KIINNITYSLAASTIEN MENEKIT TUOTE Floorfix DF Lattialaasti DF Saneerauslaasti Kerapid DF HAMMASLASTA 6 X 6 X 9 4 kg / m2 4 kg / m2 HAMMASLASTA 9 X 9 X 12 4,3 kg / m2 4,3 kg / m2 4,3 kg / m2 4,3 kg / m2 HAMMASLASTA 10 mm 4,5 kg / m2 4,5 kg / m2 HAMMASLASTA 12 mm 5 kg / m2 5 kg / m2

KIILTO LINK Betoni kuivuessaan kutistuu ja varsinkin uusilla

Link pintarakennejärjestelmä ottaa tutkitusti vastaan betonin kuivumisesta

ILMAN JOUSTOKERROSTA >> Betonin kutistuma lisää laattojen irtoamisriskiä

vastaan ja ehkäisee laattojen irtoamista KIILTO db STOP

sisätiloihin, laatoituksen tai alustaan liimattavan lautaparketin alle.

db Stop -järjestelmällä saavutettavat VTT:n testaamat arvot ovat:

5 KIILTO LINK Betoni kuivuessaan kutistuu ja varsinkin uusilla betonilattioilla kutistumat ovat pahimmillaan useita millimetrejä. Link pintarakennejärjestelmä ottaa tutkitusti vastaan betonin kuivumisesta johtuvia muodonmuutoksia ja siten pienentää laattojen irtoamisriskiä. ILMAN JOUSTOKERROSTA >> Betonin kutistuma lisää laattojen irtoamisriskiä KIILTO LINK JOUSTOKERROS >> Link joustokerros ottaa muodonmuutokset vastaan ja ehkäisee laattojen irtoamista KIILTO db STOP ASKELÄÄNIVAIMENNUSJÄRJESTELMÄ Askeläänivaimennusjärjestelmä kuiviin sisätiloihin, laatoituksen tai alustaan liimattavan lautaparketin alle. Nostaa rakennetta vain 3 mm. db Stop -järjestelmällä saavutettavat VTT:n testaamat arvot ovat: Keraaminen laatta L 13 db Testausseloste VTT-S Lautaparketti L 14 db Testausseloste VTT-S Soveltuu myös lattialämmityslattioihin. db Stop -järjestelmän asennusohjevideo

6 KIILTO OY PL 250, TAMPERE Puh
