1 KOTELOIDUT RUUVIKOMPRESSORIT HP 7,

5 6 7 8 10 4 3 13 14 2 1 15 1 2 3 4 5 6 7 8 10 13 14 15 KOTELOITU RUUVIYKSIKKÖ TYYPPI BA51 I / BA6 I SÄHKÖMOOTTORI IP 55

IMUVENTTIILI IMUSUODIN MINIPAINE- JA TAKAISKUVENTTIILI TERMOSTAATTIOHJATTU TUULETIN KESKISPAKOEROTIN* ELEKTRONINEN VEDENEROTIN*

2 KOTELOITU RUUVIYKSIKKÖ TYYPPI BA51 I / BA6 I SÄHKÖMOOTTORI IP 55 ESISUODATINPANELI OHJAUSPROSESSORI* DELTA TÄHTIKÄYNNISTIN IP55-SUOJATUSSA KOTELOSSA ÖLJYSUODATIN PATRUUNATYYPPINEN EROTINSUODIN IMUVENTTIILI IMUSUODIN MINIPAINE- JA TAKAISKUVENTTIILI TERMOSTAATTIOHJATTU TUULETIN KESKISPAKOEROTIN* ELEKTRONINEN VEDENEROTIN* ILMAN/ÖLJYN JÄÄHDYTIN VOITELUN TARKISTUSLASI *Ainoastaan Plus versiossa ENERGIAA SÄÄSTÄVÄ HILJAINEN YKSINKERTAINEN MALLI VÄHÄISTÄ HUOLTOA VAATIVA PARANNETTU ILMANLAATU

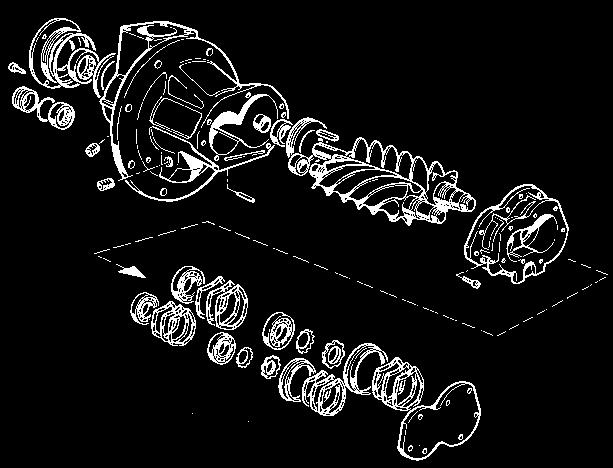

PATENTOITU PYÖRIVÄ ABAC- RUUVIKOMPRESSORIN RUUVIYKSIKKÖ VT-sarjan ruuviyksikkö rakennetaan ja on suunniteltu ISO 001 sert. ABACtehtaalla. Valmistus tapahtuu tiukan laatuvalvonnan alaisena.

Roottorin erikoisvoitelu pidentää ruuviyksikön huoltovälejä. Hammastettu turvarengas ja erityinen lukitusmutteri parantavat luotettavuutta.

Syyt ruuviyksikön koteloimiseen: Tuoton tehon paraneminen ja luotettavuus on saavutettu jättämällä pois tavanomainen joustava putki ruuviyksikön ja erottimen väliltä. Hiljainen käyntiääni.

ÖLJYNSUODATUS SMART-sarjan suunnittelussa ABACilla oli tärkeintä tuottaa ympäristövaikutukset huomioiden korkealaatuista paineilmaa.

CONTROLTRONIC- VALVONTAPANEELI Mikroprosessoripohjainen valvontajärjestelmä ja näyttö. Digitaalinen kaksoisnäyttö ja hipaisunäppäimet helpottavat käyttöä.

3 PATENTOITU PYÖRIVÄ ABAC- RUUVIKOMPRESSORIN RUUVIYKSIKKÖ VT-sarjan ruuviyksikkö rakennetaan ja on suunniteltu ISO 001 sert. ABACtehtaalla. Valmistus tapahtuu tiukan laatuvalvonnan alaisena. VT-kompressorin luotettavuuden takaavat: 5/6-lohkoinen, tarkkuushiottu VT-roottori takaa tehokkaan tuoton vähäisellä sähkönkulutuksella. Ylimitoitettu tarkkuuslaakerointi. Jousitus. Roottorin erikoisvoitelu pidentää ruuviyksikön huoltovälejä. Hammastettu turvarengas ja erityinen lukitusmutteri parantavat luotettavuutta. KOTELOITU RUUVIYKSIKKÖ VT-sarjan ruuviyksikkö on suunniteltu siten, että ne voidaan koota koteloon, jossa on erotinlaite varustettuna ilman- ja vedenerottimella ja voiteluainevarastolla. Syyt ruuviyksikön koteloimiseen: Tuoton tehon paraneminen ja luotettavuus on saavutettu jättämällä pois tavanomainen joustava putki ruuviyksikön ja erottimen väliltä. Hiljainen käyntiääni. Tiivis rakenne. Vähemmän liikkuvia osia, vähemmän huoltotarpeita, lisää luotettavuutta. ÖLJYNSUODATUS SMART-sarjan suunnittelussa ABACilla oli tärkeintä tuottaa ympäristövaikutukset huomioiden korkealaatuista paineilmaa. Erittäin puhdasta paineilmaa syntyy korkeasti kehitetyssä koteloidussa laitteessa, jossa on veden- ja öljynerotuspatruuna. Öljyn jäännösmäärä paineilmassa on alle 3mg/m 3. CONTROLTRONIC- VALVONTAPANEELI Mikroprosessoripohjainen valvontajärjestelmä ja näyttö. Digitaalinen kaksoisnäyttö ja hipaisunäppäimet helpottavat käyttöä. Näytössä näkyvät meneillään olevat toiminnot, huoltotarpeet, poikkeavuudet jne. Maksimiturvan antaa hätätilanteen automaattinen pysäytys. Käytön aikana digitaalinäytössä näkyy: työpaine, öljyn lämpötila sekä toiminta (paineistuettu tai paineeton). HUOLLON HELPPOUS SMART on helppo huoltaa. Kaikki huollettavat komponentit helposti käsillä, joka vähentää seisonta-aikaa. ASENNUS SMART-kompressorin asennus on yksinkertaista, eikä vaadi erityistä alustaa. Kompressori on koottu jykevälle teräsalustajje, joka myös toimii tärinänvaimentimena. Kompressoria voidaan helposti siirtään koska alusta on suunniteltu joka sivulta haarukkatrukin mentäväksi. Kompressorit toimitetaan täydellisinä sisältäen voiteluaineet, joten käynnistämiseen riittää liitäntä sopivaan sähköpistokkeeseen ja ilmajärjestelmään.

TOIMIVA JA JÄMAKKÄ Koteloitu ruuviyksikkö ja sähkömoottori on asennettu jämäkälle teräskehikolle. Komponentit on sijoitettu vaakatasoon, helposti huollettavasti.

Asiakkaan erityisvaatimukset paineen suhteen voidaan helposti täyttää.

Tämä tuloilman suodatus poistaa lian pääsyn sisempiin komponentteihin ja estää jäähdyttimien ennenaikaisen tukkeutumisen.

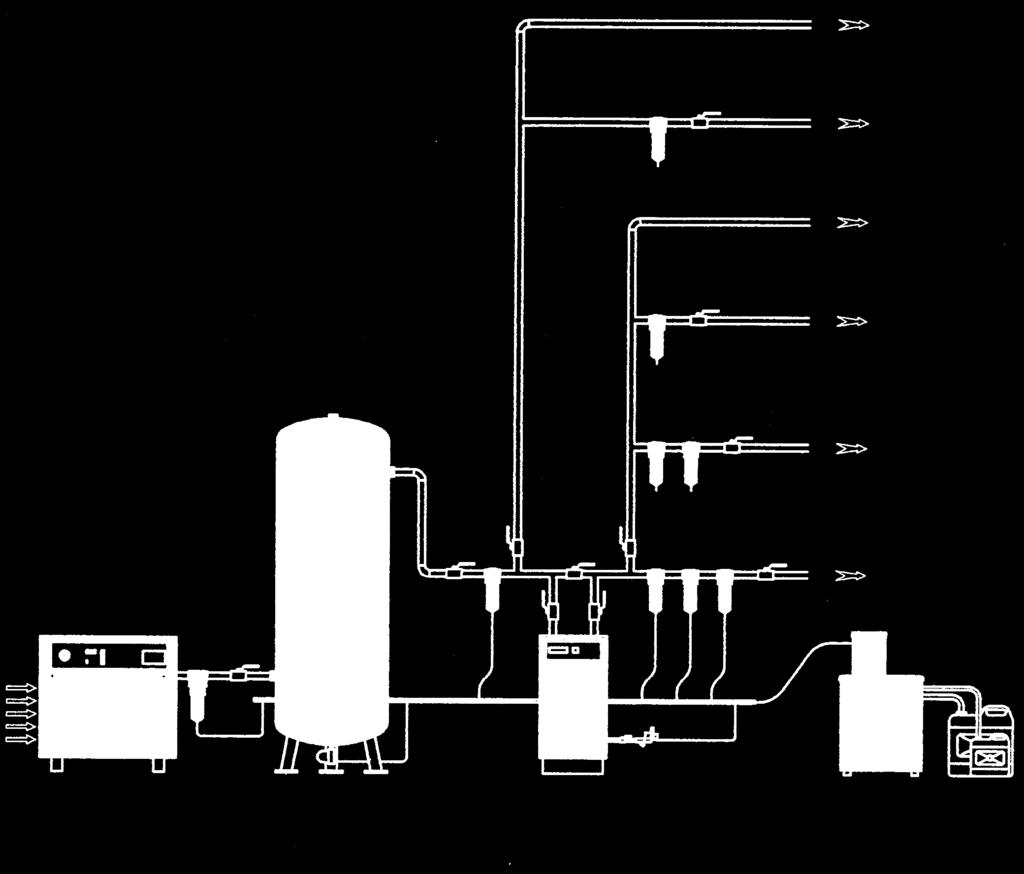

käyttökustannuksia. PAINEILMAN LAATU Ilma/öljy-jäähdytin on alumiinia.

Yhdistetyn jäähdyttimen korkea tehokkuus alentaa käyttölämpötiloja 8 Cº:lla muihin kompressoreihin verraten.

Tällä tavoin enin kosteus poistuu ja vältetään tarpeeton paineen aleneminen sekä energiahukka.

4 TOIMIVA JA JÄMAKKÄ Koteloitu ruuviyksikkö ja sähkömoottori on asennettu jämäkälle teräskehikolle. Komponentit on sijoitettu vaakatasoon, helposti huollettavasti. Voimansiirto tapahtuu kiilahihnojen avulla tehokkaasti ja turvallisesti. Vetopyörät ovat taper lock bush mallisia ja helposti vaihdettavissa. Asiakkaan erityisvaatimukset paineen suhteen voidaan helposti täyttää. ILMANOTTO Kaikissa SMART-kompressoreissa on vakiona helposti puhdistettava ja vaihdettava ottoilman esisuodatinpaneli kotelossa. Tämä tuloilman suodatus poistaa lian pääsyn sisempiin komponentteihin ja estää jäähdyttimien ennenaikaisen tukkeutumisen. Lisäksi erityisen tehokkaan tuloilmansuodattimen käyttö parantaa kompressorielementtiin menevän ilman laatua, joka taas pidentää ruuviyksikön elinikää ja alentaa käyttökustannuksia. PAINEILMAN LAATU Ilma/öljy-jäähdytin on alumiinia. Termostaattisesti ohjattu tuuletin ja ylimitoitettu ilma/öljyjäähdytin yhdessä takaavat tehokkaan jäähdytyksen myös jatkuvassa käytössä ja korkeassa ympäristönlämpötilassa. Yhdistetyn jäähdyttimen korkea tehokkuus alentaa käyttölämpötiloja 8 Cº:lla muihin kompressoreihin verraten. Tuotettu ilma johdetaan tunnistimella varustetun automaattisen kondenssinerotuskierukan kautta. Tällä tavoin enin kosteus poistuu ja vältetään tarpeeton paineen aleneminen sekä energiahukka Ihanteellinen paineilmajärjestelmä kaikkiin teollisuuskäyttöihin KOMPRESSORI LAUHTEENPOISTIN (KIERUKKA) ERISTYSVENTTIILI ILMASÄILIÖ AUTOMAATTINEN LAUHTEENPOISTO KERAAMINEN 3µm esisuodatin ILMANKUIVAIN SÄHKÖINEN LAUHTEENPOISTO 1 µm ÖLJYSUODATIN PF 0.01 µm ÖLJYSUODIN HF µm AKTIIVIHIILISUODIN CF VESI/ÖLJYEROTIN 10 Asennussuositus Ilmakuljetusjärjestelmät, -puhdistus ja -puhalluskäyttö Puhdistus-(puhallus) ja täyttökäyttö Yleinen teollisuusilman laatu ja ammattikäyttö hiekkapuhalluksessa Pneumaattiset ohjaussjärjestelmät ja pneumaattiset työkalut Ruiskumaalaus, jauhepäällystys, pakkaaminen ja ruiskumuotit Elintarviketeollisuus, prosessi- ja kemianteollisuus, muut vaativat käytöt 5 7 8

MIKSI VALITSISIT ABAC RUUVIKOMPRESSORIN ABAC valmistaa

Ne edustavat uusinta tekniikkaa, parasta ilmantuottoa,

asiakkaalle, minkä takaa 600 työntekijää seitsemässä

5 MIKSI VALITSISIT ABAC RUUVIKOMPRESSORIN ABAC valmistaa vuosittain yli kpl suunnittelemaansa ruuvikompressoria. Ne edustavat uusinta tekniikkaa, parasta ilmantuottoa, pisintä käyttöikää vaikka ovatkin taloudellisia ja helppoja huoltaa ja käyttää. ABAC-organisaation periaatteena on antaa tekninen tuki asiakkaalle, minkä takaa 600 työntekijää seitsemässä tehtaassa ja kansainvälisessä toimipisteessä. ABAC-ihmiset ovat sitoutuneita, asiakasta kunnioittavia ja aitoja yhteistyökumppaneita.

TEKNISET TIEDOT MALLI TYÖ TUOTTO MOOTTORI RUUVIYKSIKÖN MELU- MITAT PAINO PAINE MALLI TASO mm bar PSI m 3 /min cfm kw hp db(a)** Leveys x Syvyys x Korkeus kg SMART 0708 8 6 0,88 31,06 SMART 0710 10

6 TEKNISET TIEDOT MALLI TYÖ TUOTTO MOOTTORI RUUVIYKSIKÖN MELU- MITAT PAINO PAINE MALLI TASO mm bar PSI m 3 /min cfm kw hp db(a)** Leveys x Syvyys x Korkeus kg SMART ,88 31,06 SMART ,75 26,47 5,5 7,5 BA x 700 x SMART ,60 21,18 SMART ,30 45,8 SMART ,10 38,83 7,5 10 BA 51 I x 700 x SMART ,85 30,00 SMART ,80 63,54 SMART ,50 52,5 15 BA 51 I x 700 x SMART ,25 44, SMART ,36 83,30 SMART ,03 71, BA 51 I x 700 x SMART ,68 5,30 SMART ,36 83,30 SMART ,03 71, BA 6 I x 800 x SMART ,68 5,30 SMART ,06 108,01 SMART ,62 2,48 18,5 25 BA 6 I x 800 x SMART ,20 77,66 SMART ,40 0,02 SMART ,05 107, BA 6 I x 800 x SMART ,75 7,07 *Tuotto ISO 17 mukaan **Melutaso mitattu ISO3744 ±3dB(A) Technical specifications may vary without notice. Laskelmat perustuvat 20 C ympäristölämpötilaan ja 1 bar:n paineeseen CERTIFICATED ISO 001 Abac-kompressorit on valmistettu: CEE 8/32 koneita ja; CEE 87/404 paineastioita sekä; CEE 73/23 sähkölaitteita koskevien direktiivien mukaisesti. Espoo Jyväskylä Lahti Tampere Turku Pori Rusthollarinkatu Espoo Puh Fax Itä-Päijänteentie Jyvräskylä Puh Fax Lahdenkatu Lahti Puh Fax Turjankatu Tampere Puh Fax Ruunnikkokatu Turku Puh Fax Koivulantie Pori Puh Fax
