1 H & HC Kompressorin lämmöllä elvyttävät kuivaimet 00 00

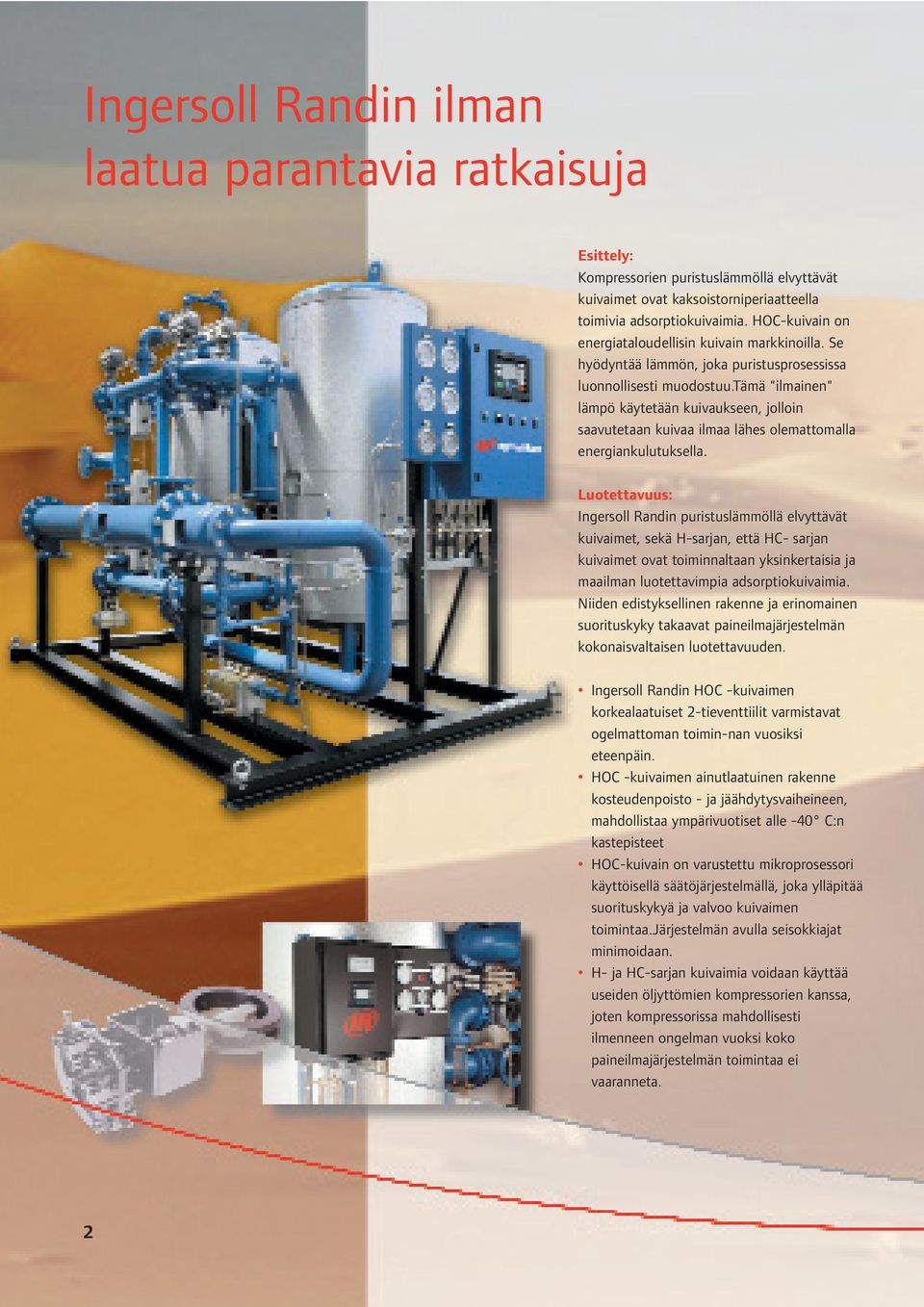

2 Ingersoll Randin ilman laatua parantavia ratkaisuja Esittely: Kompressorien puristuslämmöllä elvyttävät kuivaimet ovat kaksoistorniperiaatteella toimivia adsorptiokuivaimia. HOC-kuivain on energiataloudellisin kuivain markkinoilla. Se hyödyntää lämmön, joka puristusprosessissa luonnollisesti muodostuu.tämä "ilmainen" lämpö käytetään kuivaukseen, jolloin saavutetaan kuivaa ilmaa lähes olemattomalla energiankulutuksella. Luotettavuus: Ingersoll Randin puristuslämmöllä elvyttävät kuivaimet, sekä H-sarjan, että HC- sarjan kuivaimet ovat toiminnaltaan yksinkertaisia ja maailman luotettavimpia adsorptiokuivaimia. Niiden edistyksellinen rakenne ja erinomainen suorituskyky takaavat paineilmajärjestelmän kokonaisvaltaisen luotettavuuden. Ingersoll Randin HOC -kuivaimen korkealaatuiset 2-tieventtiilit varmistavat ogelmattoman toimin-nan vuosiksi eteenpäin. HOC -kuivaimen ainutlaatuinen rakenne kosteudenpoisto - ja jäähdytysvaiheineen, mahdollistaa ympärivuotiset alle -40 C:n kastepisteet HOC-kuivain on varustettu mikroprosessori käyttöisellä säätöjärjestelmällä, joka ylläpitää suorituskykyä ja valvoo kuivaimen toimintaa.järjestelmän avulla seisokkiajat minimoidaan. H- ja HC-sarjan kuivaimia voidaan käyttää useiden öljyttömien kompressorien kanssa, joten kompressorissa mahdollisesti ilmenneen ongelman vuoksi koko paineilmajärjestelmän toimintaa ei vaaranneta. 2 00

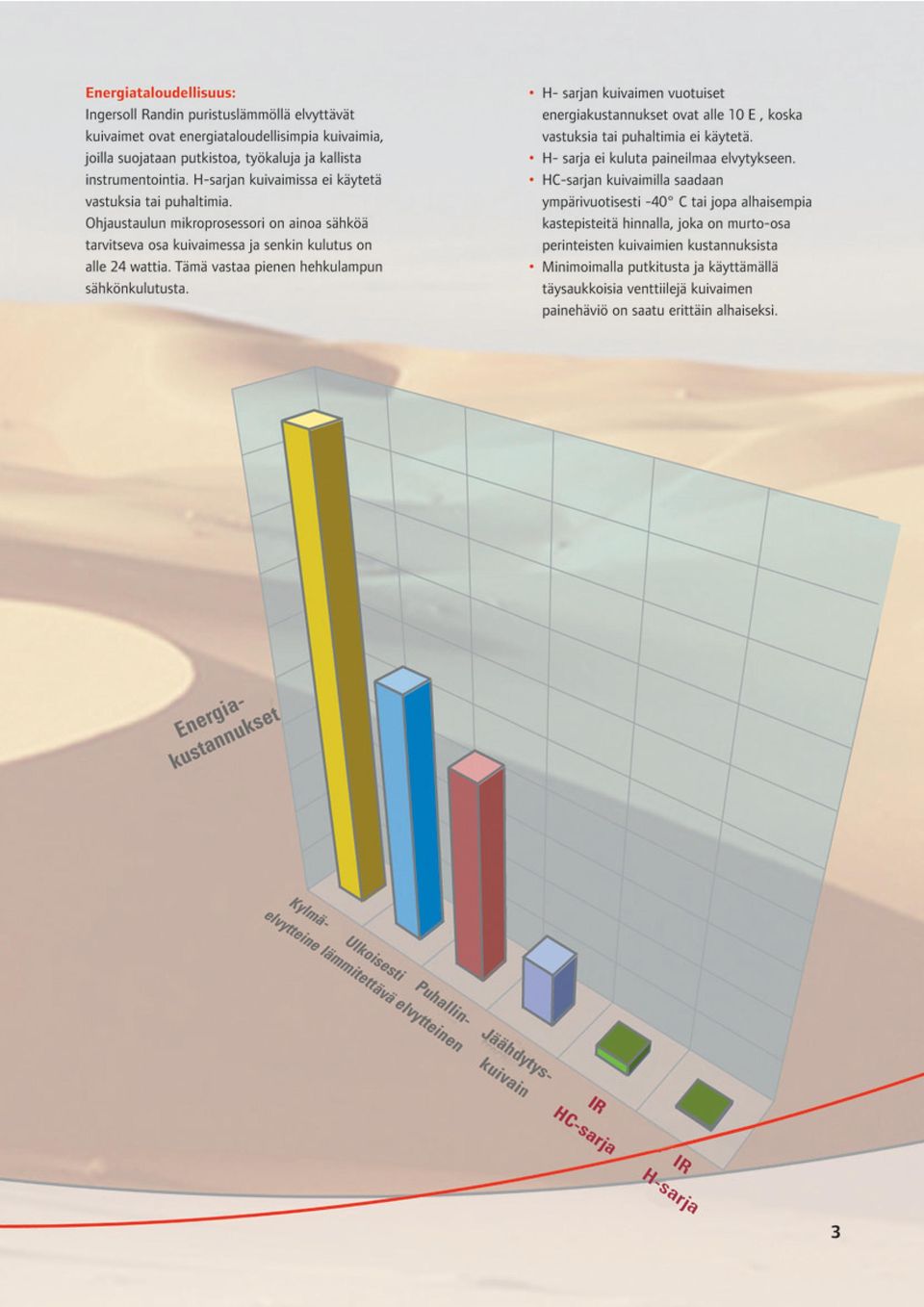

3

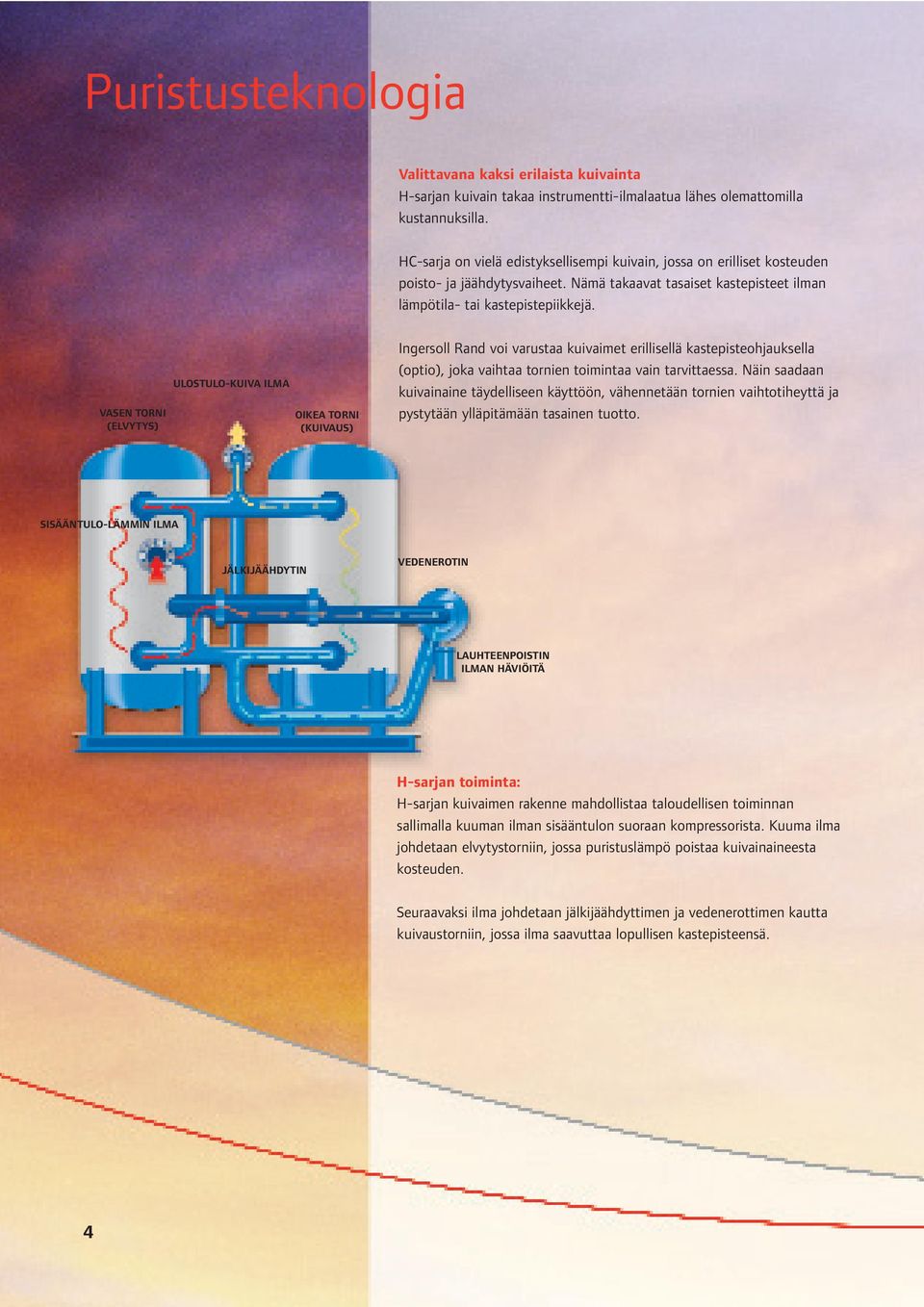

4 Puristusteknologia Valittavana kaksi erilaista kuivainta H-sarjan kuivain takaa instrumentti-ilmalaatua lähes olemattomilla kustannuksilla. HC-sarja on vielä edistyksellisempi kuivain, jossa on erilliset kosteuden poisto- ja jäähdytysvaiheet. Nämä takaavat tasaiset kastepisteet ilman lämpötila- tai kastepistepiikkejä. VASEN TORNI (ELVYTYS) ULOSTULO-KUIVA ILMA OIKEA TORNI (KUIVAUS) Ingersoll Rand voi varustaa kuivaimet erillisellä kastepisteohjauksella (optio), joka vaihtaa tornien toimintaa vain tarvittaessa. Näin saadaan kuivainaine täydelliseen käyttöön, vähennetään tornien vaihtotiheyttä ja pystytään ylläpitämään tasainen tuotto. SISÄÄNTULO-LÄMMIN ILMA JÄLKIJÄÄHDYTIN VEDENEROTIN LAUHTEENPOISTIN ILMAN HÄVIÖITÄ H-sarjan toiminta: H-sarjan kuivaimen rakenne mahdollistaa taloudellisen toiminnan sallimalla kuuman ilman sisääntulon suoraan kompressorista. Kuuma ilma johdetaan elvytystorniin, jossa puristuslämpö poistaa kuivainaineesta kosteuden. Seuraavaksi ilma johdetaan jälkijäähdyttimen ja vedenerottimen kautta kuivaustorniin, jossa ilma saavuttaa lopullisen kastepisteensä. 4 00

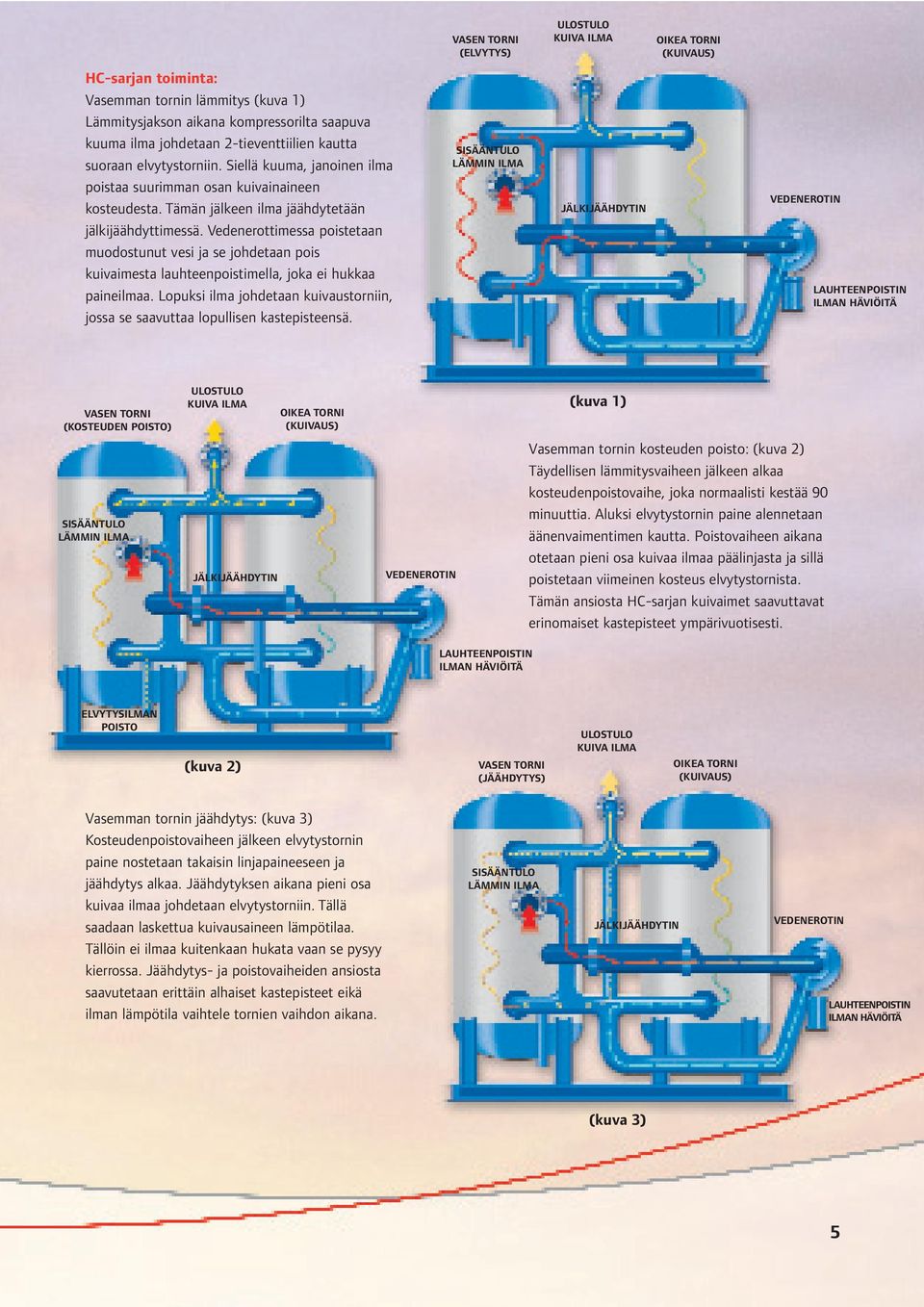

5 VASEN TORNI (ELVYTYS) ULOSTULO KUIVA ILMA OIKEA TORNI (KUIVAUS) HC-sarjan toiminta: Vasemman tornin lämmitys (kuva 1) Lämmitysjakson aikana kompressorilta saapuva kuuma ilma johdetaan 2-tieventtiilien kautta suoraan elvytystorniin. Siellä kuuma, janoinen ilma poistaa suurimman osan kuivainaineen kosteudesta. Tämän jälkeen ilma jäähdytetään jälkijäähdyttimessä. Vedenerottimessa poistetaan muodostunut vesi ja se johdetaan pois kuivaimesta lauhteenpoistimella, joka ei hukkaa paineilmaa. Lopuksi ilma johdetaan kuivaustorniin, jossa se saavuttaa lopullisen kastepisteensä. SISÄÄNTULO LÄMMIN ILMA JÄLKIJÄÄHDYTIN VEDENEROTIN LAUHTEENPOISTIN ILMAN HÄVIÖITÄ VASEN TORNI (KOSTEUDEN POISTO) SISÄÄNTULO LÄMMIN ILMA ULOSTULO KUIVA ILMA JÄLKIJÄÄHDYTIN OIKEA TORNI (KUIVAUS) VEDENEROTIN (kuva 1) Vasemman tornin kosteuden poisto: (kuva 2) Täydellisen lämmitysvaiheen jälkeen alkaa kosteudenpoistovaihe, joka normaalisti kestää 90 minuuttia. Aluksi elvytystornin paine alennetaan äänenvaimentimen kautta. Poistovaiheen aikana otetaan pieni osa kuivaa ilmaa päälinjasta ja sillä poistetaan viimeinen kosteus elvytystornista. Tämän ansiosta HC-sarjan kuivaimet saavuttavat erinomaiset kastepisteet ympärivuotisesti. LAUHTEENPOISTIN ILMAN HÄVIÖITÄ ELVYTYSILMAN POISTO (kuva 2) VASEN TORNI (JÄÄHDYTYS) ULOSTULO KUIVA ILMA OIKEA TORNI (KUIVAUS) Vasemman tornin jäähdytys: (kuva 3) Kosteudenpoistovaiheen jälkeen elvytystornin paine nostetaan takaisin linjapaineeseen ja jäähdytys alkaa. Jäähdytyksen aikana pieni osa kuivaa ilmaa johdetaan elvytystorniin. Tällä saadaan laskettua kuivausaineen lämpötilaa. Tällöin ei ilmaa kuitenkaan hukata vaan se pysyy kierrossa. Jäähdytys- ja poistovaiheiden ansiosta saavutetaan erittäin alhaiset kastepisteet eikä ilman lämpötila vaihtele tornien vaihdon aikana. SISÄÄNTULO LÄMMIN ILMA JÄLKIJÄÄHDYTIN VEDENEROTIN LAUHTEENPOISTIN ILMAN HÄVIÖITÄ (kuva 3) 00 5

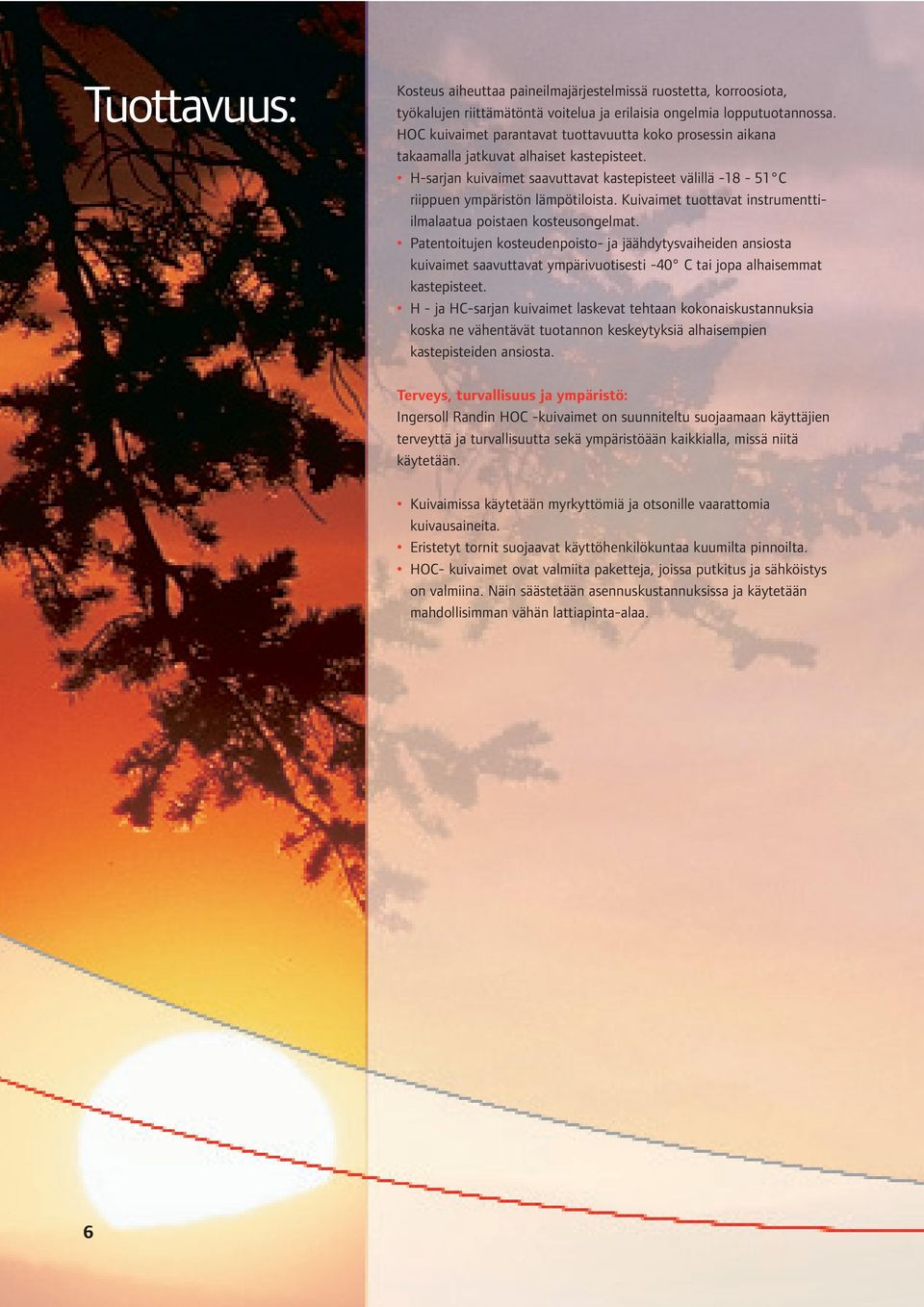

6 Tuottavuus: Kosteus aiheuttaa paineilmajärjestelmissä ruostetta, korroosiota, työkalujen riittämätöntä voitelua ja erilaisia ongelmia lopputuotannossa. HOC kuivaimet parantavat tuottavuutta koko prosessin aikana takaamalla jatkuvat alhaiset kastepisteet. H-sarjan kuivaimet saavuttavat kastepisteet välillä C riippuen ympäristön lämpötiloista. Kuivaimet tuottavat instrumenttiilmalaatua poistaen kosteusongelmat. Patentoitujen kosteudenpoisto- ja jäähdytysvaiheiden ansiosta kuivaimet saavuttavat ympärivuotisesti -40 C tai jopa alhaisemmat kastepisteet. H - ja HC-sarjan kuivaimet laskevat tehtaan kokonaiskustannuksia koska ne vähentävät tuotannon keskeytyksiä alhaisempien kastepisteiden ansiosta. Terveys, turvallisuus ja ympäristö: Ingersoll Randin HOC -kuivaimet on suunniteltu suojaamaan käyttäjien terveyttä ja turvallisuutta sekä ympäristöään kaikkialla, missä niitä käytetään. Kuivaimissa käytetään myrkyttömiä ja otsonille vaarattomia kuivausaineita. Eristetyt tornit suojaavat käyttöhenkilökuntaa kuumilta pinnoilta. HOC- kuivaimet ovat valmiita paketteja, joissa putkitus ja sähköistys on valmiina. Näin säästetään asennuskustannuksissa ja käytetään mahdollisimman vähän lattiapinta-alaa. 6

7 Tekniset tiedot Malli Kapasiteetti* Sisäänmeno / Kokonais Paino Ulostulo Leveys (mm) Pituus (mm) Korkeus (mm) Alumiinioksidilla (Kg) m3/hr In mm Lähetys valmiudet H H H Asennettu ja H täytetty H alumiinioksidilla H H H H H *Virtaukset perustuvat 7 barg/100 psig käyttöpaineeseen, lähtölämpötila kompressorilta 107 C/225 F ja jäähdytysveden lämpötila 29 C/85 F. Asennettu ja täytetty alumiinioksidilla, kuljetus erikoisrekalla Asentamatta ja alumiinioksidi toimitetaan erillisenä Kapasiteetti* Sisäänmeno / Kokonais Paino Malli Ulostulo Leveys (mm) Pituus (mm) Korkeus (mm) Alumiinioksidilla (Kg) Lähetys valmiudet m3/hr In mm HC N.A. N.A. N.A. N.A. HC HC HC HC HC HC HC HC HC HC HC HC *Virtaukset perustuvat 7 barg/100 psig käyttöpaineeseen, lähtölämpötila kompressorilta 107 C/225 F ja jäähdytysveden lämpötila 29 C/85 F. Asennettu ja täytetty alumiinioksidilla Asentamatta ja alumiinioksidi toimitetaan erillisenä 7

8 Ingersoll Rand Industrial Technologies tuottaa tuotteita, palveluita ja ratkaisuja, joiden päämääränä on lisätä tehokkuutta ja tuottavuutta kaupallisille, teollisille ja prosessi asiakkaillemme. Meidän Ingersoll Rand merkkituotteemme käsittävät työkalut, pumput, materiaalit ja nesteidenkäsittely järjestelmät, mikroturbiinit paineilmakompressorit ja paineilmajärjestelmän komponentit. Ingersoll Rand kompressoreja ei ole suunniteltu, tarkoitettu tai hyväksytty hengitysilma sovelluksiin. Ingersoll Rand ei hyväksy erikoislaitteita hengitysilman sovelluksia varten eikä ota vastuuta tai velvoitetta hengitysilmatarkoituksiin käytetyistä kompressoreista. Mikään tässä esitteessä esitetty tieto ei ole tarkoitettu laajentamaan minkään takuun tai ilmauksen, välittömästi tai välillisesti esitetyn, voimassaoloa tässä kuvattuun tuotteeseen nähden. Kaikki tällaiset takuut tai muut tuotteiden myyntiä koskevat ehdot noudattavat Ingersoll Rand -yhtiön vakiomyyntiehtoja kyseisten tuotteiden myynnin suhteen, jotka ovat saatavissa pyydettäessä. Tuoteparannukset ovat Ingersoll Rand yhtiön jatkuvana tavoitteena. Suunnittelu ja tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. 00 Ingersoll-Rand A.B. Scandinavian operations World Trade Center Klarabergsviadukten 70 S Stockholm Sweden Air Solutions Strada Provinciale Cassanese, 108 I Vignate, Milano (Italy) 2006 Ingersoll Rand Company Limited CPN
