GRINDEX- IMUVAUNU Käyttöohjeet

Koko: px

Aloita esitys sivulta:

Download "GRINDEX- IMUVAUNU Käyttöohjeet"

Ari-Matti Lehtinen
8 vuotta sitten
Katselukertoja:

1 GRINDEX- IMUVAUNU Käyttöohjeet 1. Toiminta Tarkistukset ennen käyttöä ja kokoaminen Käyttö ja rajoitukset Tekniset tiedot Asennus Huolto Johtimet Merkinnät ja sertifikaatit Symbolit Ongelmat Varaosaluettelot...8 1

..2 4. Tekniset tiedot...3 5. Asennus...5 6. Huolto...5 7. Johtimet...6 8.

2 1. Toiminta Imu luodaan paineeltaan keskivoimakkaalla keskipakoispuhaltimella, joka on sijoitettu koneen yläosaan. Puhallin on äänieristetty. Huopakankainen taskusuodatin ja absoluuttisuodatin (vain 2.2kW versioissa) on sijoitettu yksikön keskiosaan. Sivuaukossa on ruostumaton terässäiliö, jossa on vettä kipinöiden sammuttamiseen. Jäte poistetaaan vetämällä ulos koneen alaosaan sijoitettu jauheenkeräyslaatikko. Ilma otetaan sisään koneen lähelle sijoitettujen kuomujen kautta ja johdetaan imukohtaan kanavien kautta. Ilma menee kipinöiden sammutusyksikön kautta suodattimiin, jossa suurimmat hiukkaset putoavat keräysastiaan. Hienojakoisemmat partikkelit suodatetaan taskuissa. Missä säädökset sen sallivat, suodatettu ilma voidaan johtaa takaisin työtilaan. Yksikkö on suunniteltu toimimaan alipaineella kanssa. 2. Tarkistukset ennen käyttöä ja kokoaminen GRINDEX on yleensä valmiiksi koottu ennen toimitusta. Suodattimet toimitetaan asiakkaalle sopivassa paketissa, jotka voidaan sijoittaa kuormalavoille.! Käytä sopivia nostolaitteita koneen käsittelyyn. Muista turvallisuussäädökset! Poista materiaali paketista. Tarkista, ettei lähetyksessä ole tullut vaurioita. Tarkista, että olet saanut kaikki lähetyslistan erittelyn mukaisesti. Tarvittaessa ota yhteyttä myyjään mahdollisimman pian, mutta ei myöhemmin kuin 10 päivää toimituksesta mikäli ongelmia on. 3. Käyttö ja rajoitukset Grindex-suodattimet on suunniteltu huomioon ottaen erillaiset suodatuskaasut ja metalli/muovijauheet, joita tulee eri mekaanisista teollisuuden prosesseista, kuten kiillotuksesta, hionnasta ja teroituksesta, jossa myös kipinöitä esiintyy. Ota yhteyttä myyjään etukäteen muovimateriaaliasioissa.! Suodatin ei ole suunniteltu kestämään syttyviä tai räjähtäviä huuruja/kaasuja (ei luonnollisia tai reaktioissa syntyneitä).! Emme suosittele suodattimen jatkuvaa käyttöä ympäristössä, joissa on suuria määriä jauheita ja pölyä, keräysrasiassa on rajoitetusti tilaa.! Suodatin on maadoitettava. Kytke liitäntäpisteet sopivan kokoisella kuparinauhalla (suositus 2.5mm2) jotka on kiinnitetty yksikköön. Varmista, että nämä ovat kytkennät ovat aina toiminnassa. 2

Jäte poistetaaan vetämällä ulos koneen alaosaan sijoitettu jauheenkeräyslaatikko. Ilma otetaan sisään koneen lähelle sijoitettujen kuomujen kautta ja johdetaan imukohtaan kanavien kautta.

3 ! Taskusuodattimen suuri suodatuskapasiteetti (päästö <1%) taataan suodatusnopeuksilla, jotka ovat hitaampia kuin 0,03m/s, sisälle menevän jauheen ollessa tiheydeltään 200mg/m3 ja granulometri asteikolla 0.2 ja 2 um. Mikä tahansa toiminta, joka vaikuttaa laitteen toimintaan, eheyteen, kokonaisuuteen, rakenteeseen, sähköisiin ja mekaanisiin osiin tai ohjauselemennteihin, on VÄÄRINKÄYTTÖÄ. Ole hyvä ja ota yhteyttä Suomen Imurikeskukseen avustavaan huoltoon koskien tuotteen oikeaa käyttöä. 4. Tekniset tiedot GRINDEX HP1 GRINDEX HP1.5 GRINDEX HP3 Teho 0,75 kw 1,1 kw 2,2 kw Sähkökytkentä 230/400V 50Hz 230/400V 60Hz 230/400V 50Hz 230/400V 60Hz 230/400V 50Hz 230/400V 60Hz Kierrosluku 2800 a 50Hz 3400 a 60Hz 2800 a 50Hz 3400 a 60Hz 2800 a 50Hz 3400 a 60Hz Melu 68 db(a) 70dB(A) 70dB(A) Paino 95kg 105kg 160kg Kapasiteetti 1000 m3/h 1200 m3/h 1400 m3/h Suodatusosa 9 taskusuodatinta huopa 400g/m2 9 taskusuodatinta huopa 400g/m2 9 taskusuodatinta huopa 400g/m2 Suodatuspinta 3,08m2 3,08m2 3,08m2 BIA-luokitus U U U Puhdistustapa Käsin ravistettava Käsin ravistettava Käsin ravistettava Absoluuttisuodatin Lasi mikrokuitu alumiiierottimella EUROVENT-luokitus EU 13 D.O.P suodatuskyky 99,99% Suodatin: tyyppi Polyesteri max.suodatusaste 95% gravimetrinen testitapa VIA ZH1 / 487 uudistuva SI Max.työlämpötila 100 celcius alkuperäinen kuormahäviö 35 Pa lopullinen kuormahäviö 120 Pa Jauheen kasaantuminen 400g/m2 Absoluuttisuodatin: tyyppi lasi mikrokuitu 3

Ole hyvä ja ota yhteyttä Suomen Imurikeskukseen avustavaan huoltoon koskien tuotteen oikeaa käyttöä. 4. Tekniset tiedot GRINDEX HP1 GRINDEX HP1.

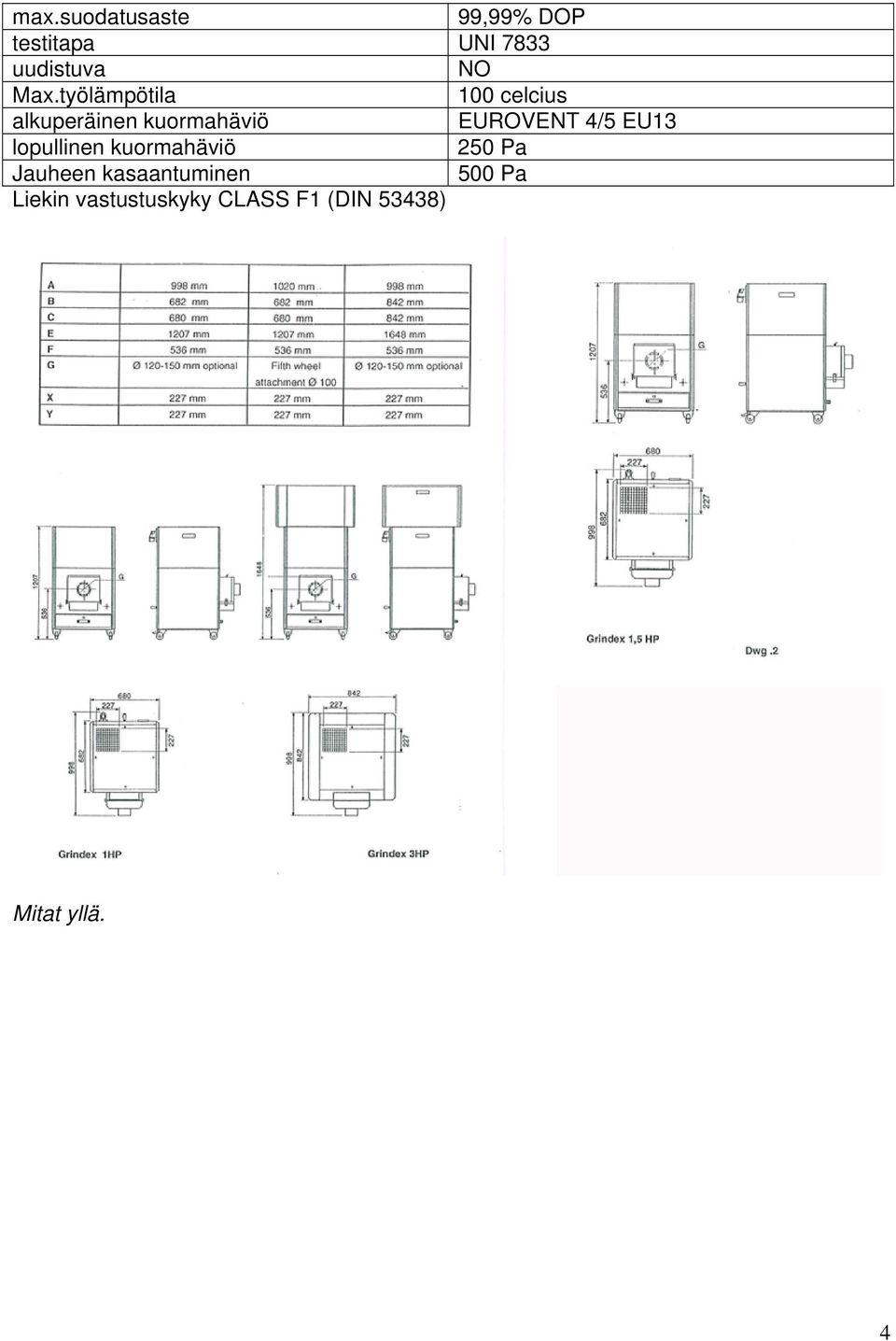

4 max.suodatusaste 99,99% DOP testitapa UNI 7833 uudistuva NO Max.työlämpötila 100 celcius alkuperäinen kuormahäviö EUROVENT 4/5 EU13 lopullinen kuormahäviö 250 Pa Jauheen kasaantuminen 500 Pa Liekin vastustuskyky CLASS F1 (DIN 53438) Mitat yllä. 4

EUROVENT 4/5 EU13 lopullinen kuormahäviö 250 Pa Jauheen

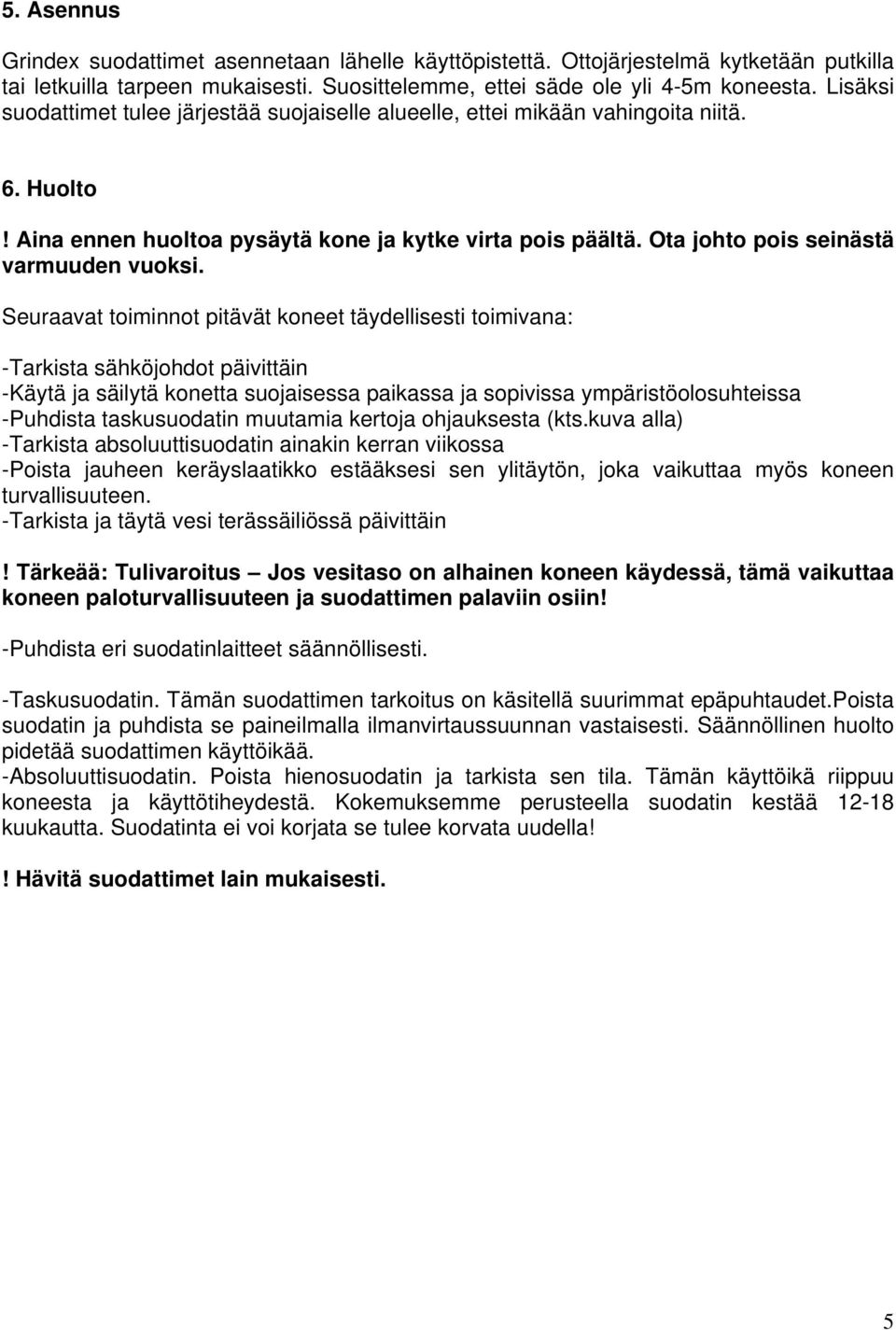

5 5. Asennus Grindex suodattimet asennetaan lähelle käyttöpistettä. Ottojärjestelmä kytketään putkilla tai letkuilla tarpeen mukaisesti. Suosittelemme, ettei säde ole yli 4-5m koneesta. Lisäksi suodattimet tulee järjestää suojaiselle alueelle, ettei mikään vahingoita niitä. 6. Huolto! Aina ennen huoltoa pysäytä kone ja kytke virta pois päältä. Ota johto pois seinästä varmuuden vuoksi. Seuraavat toiminnot pitävät koneet täydellisesti toimivana: -Tarkista sähköjohdot päivittäin -Käytä ja säilytä konetta suojaisessa paikassa ja sopivissa ympäristöolosuhteissa -Puhdista taskusuodatin muutamia kertoja ohjauksesta (kts.kuva alla) -Tarkista absoluuttisuodatin ainakin kerran viikossa -Poista jauheen keräyslaatikko estääksesi sen ylitäytön, joka vaikuttaa myös koneen turvallisuuteen. -Tarkista ja täytä vesi terässäiliössä päivittäin! Tärkeää: Tulivaroitus Jos vesitaso on alhainen koneen käydessä, tämä vaikuttaa koneen paloturvallisuuteen ja suodattimen palaviin osiin! -Puhdista eri suodatinlaitteet säännöllisesti. -Taskusuodatin. Tämän suodattimen tarkoitus on käsitellä suurimmat epäpuhtaudet.poista suodatin ja puhdista se paineilmalla ilmanvirtaussuunnan vastaisesti. Säännöllinen huolto pidetää suodattimen käyttöikää. -Absoluuttisuodatin. Poista hienosuodatin ja tarkista sen tila. Tämän käyttöikä riippuu koneesta ja käyttötiheydestä. Kokemuksemme perusteella suodatin kestää kuukautta. Suodatinta ei voi korjata se tulee korvata uudella!! Hävitä suodattimet lain mukaisesti. 5

Ota johto pois seinästä varmuuden vuoksi.

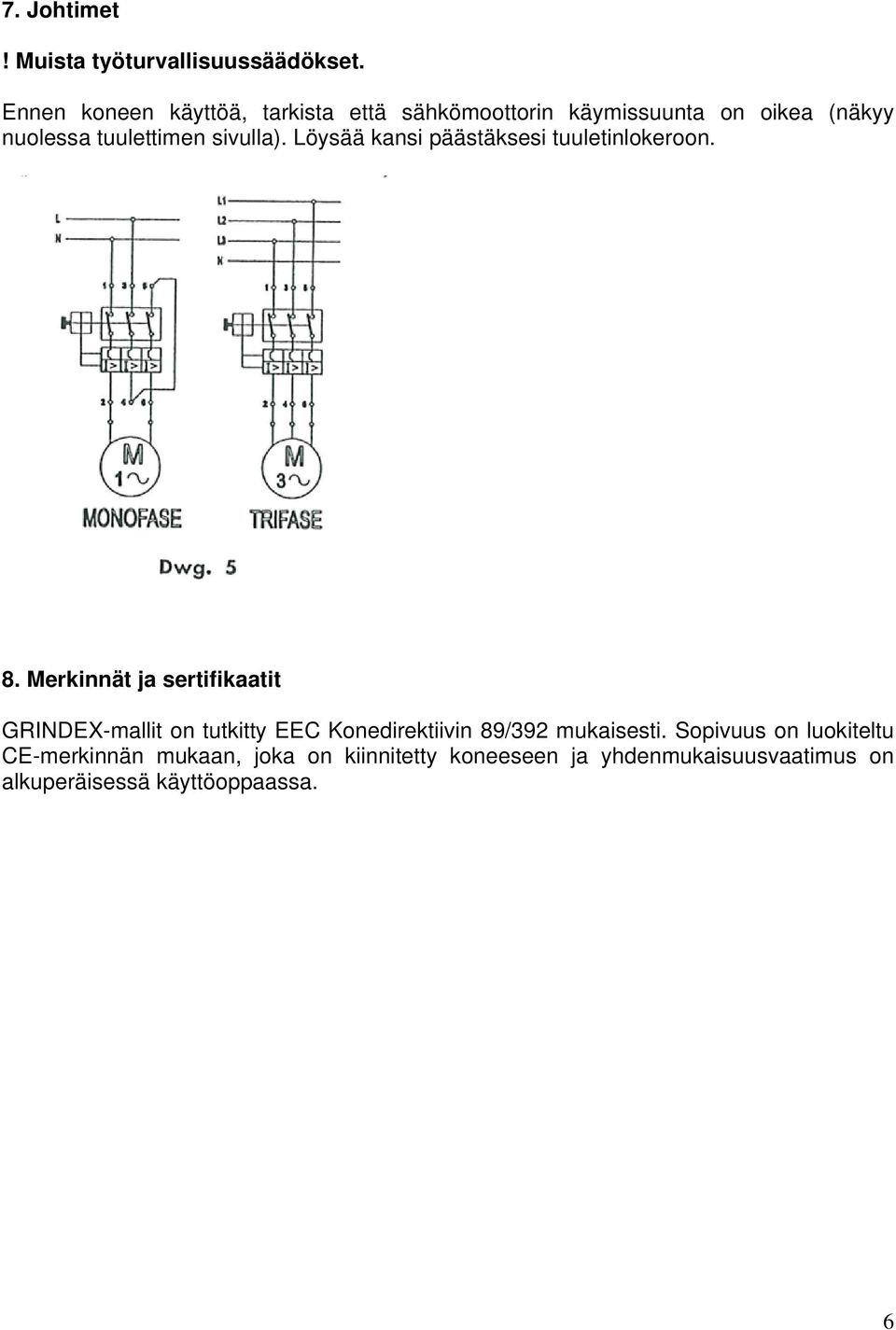

6 7. Johtimet! Muista työturvallisuussäädökset. Ennen koneen käyttöä, tarkista että sähkömoottorin käymissuunta on oikea (näkyy nuolessa tuulettimen sivulla). Löysää kansi päästäksesi tuuletinlokeroon. 8. Merkinnät ja sertifikaatit GRINDEX-mallit on tutkitty EEC Konedirektiivin 89/392 mukaisesti. Sopivuus on luokiteltu CE-merkinnän mukaan, joka on kiinnitetty koneeseen ja yhdenmukaisuusvaatimus on alkuperäisessä käyttöoppaassa. 6

sivulla). Löysää kansi päästäksesi tuuletinlokeroon. 8.

7 9. Symbolit Symbolit järjestyksessä ylhäältä alas: -sähköosat V ohjauspaneelissa -tuulettimen oikea pyörimissuunta -käytä hanskoja suodatinta käsitellessäsi -käytä turvamaskia suodatinta käsitellessäsi 10. Ongelmat Nro. Ongelma Syy Ratkaisu 1 Kone ei käynnisty Väärät virtalähteen Tarkista kytkennät kytkennät 2 Ulostuloilma ei ole Suodattimet eivät Tarkista, ovatko puhdasta ole tehokkaita suodattimet puhtaita. Puhdista tai korvaa uusilla tarpeen mukaan. 3 Ilman sisäänottoteho Suodattimet eivät Tarkista, ovatko on heikko ole tehokkaita. suodattimet puhtaita. Puhdista tai korvaa uusilla tarpeen mukaan. Tuuletin pyörii väärään suuntaan. Muuta kytkentää jos suunta on väärä. 7

Ongelma Syy Ratkaisu 1 Kone ei käynnisty Väärät virtalähteen Tarkista kytkennät kytkennät 2 Ulostuloilma ei ole Suodattimet eivät Tarkista, ovatko puhdasta ole tehokkaita

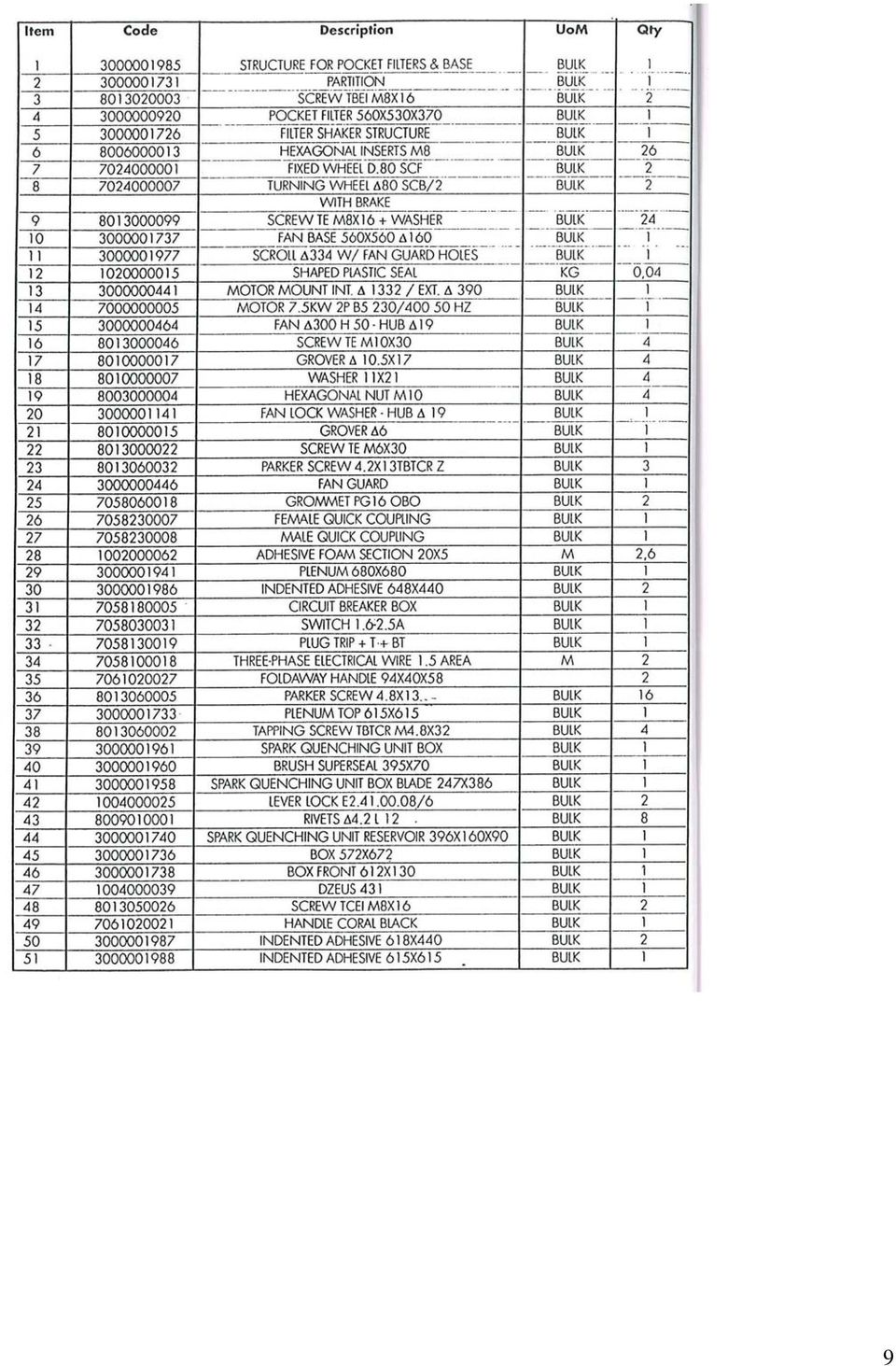

8 11. Varaosaluettelot 8

9 9

10 10

11 11

12 12

13 13
