ENERGIASELVITYS. Rakennuksen täyttää lämpöhöviöiden osalta määräykset: Rakennus vastaa matalaenergiarakennuksen lämpöhäviötasoa:

Transkriptio

1 RAKENNUKSEN PERUSTIEDOT ENERGIASELVITYS Rakennustyyppi: Osoite: Bruttopinta-ala: Huoneistoala: Rakennustilavuus: Ikkunapinta-ala: Lämmitystapa: Ilmastointi: Pientalo Valmistumisvuosi: 2008 Pientalonkuja 12 Rakennustunnus: ESIM Kauhava 163,0 m² 147,0 m² 552,0 m³ 24,4 m² Kaukolämpö Vesikiertoinen lattialämmitys (40/35 C) Koneellinen tulo ja poisto, lämmönvaihdin Henkilömäärä: 4 Julkisivun pinta-ala: 145,6 m² Ilmatilavuus lämpimät tilat: 382,0 m³ Ilmatilavuus puolilämpimät tilat: 0,0 m³ RAKENNUKSEN ENERGIANKULUTUS Rakennuksen energiankulutus : Ostoenergiankulutus : kwh kwh RAKENNUKSEN LÄMMITYSTEHO Huonelämmityksen tehontarve: Jälkilämmityspatterin tehontarve: Käyttöveden lämmitystehontarve: Rakennuksen lämmitystehotarve: W W W W RAKENNUKSEN LÄMPÖHÄVIÖN MÄÄRÄYSTENMUKAISUUS Rakennuksen täyttää lämpöhöviöiden osalta määräykset: Rakennus vastaa matalaenergiarakennuksen lämpöhäviötasoa: ei ILMANVAIHTOJÄRJESTELMÄN OMINAISSÄHKÖTEHO Rakennuksen ilmanvaihtojärjestelmän ominaissähköteho: Ominaissähköteho täyttää vaatimukset 2,45 kw/ m³/s ARVIO KUUKAUSITTAISESTA SISÄLÄMPÖTILASTA Keskimääräinen sisälämpötila: tam hel maa huh tou kes hei elo syys lok mar jou 21,0 21,2 21,3 21,6 21,8 22,4 22,0 22,3 21,5 21,4 21,3 21,0 ENERGIATODISTUS Rakennuksen energiatodistus erillisenä dokumenttina Selvityksen antaja: Pasi Pääsunnittelija Suunnittelukuja Kauhava Selvityksen tilaaja: Tiina Tilaaja Vuokratie 13 b Seinäjoki Allekirjoitus: Selvityksen antamispäivä: Tämä sivu sisältää yhteenvedon laskennan tuloksista. Tarkempi laskenta esitetään seuraavilla sivuilla. Laskenta on tehty RakMk D5 (2007) esitetyllä laskentamenetelmällä. Selvityksen laskennassa on käytetty rakennuspaikkakunnan mukaisen säävyöhykkeen tietoja. Energiatodistus on laskettu käyttäen säävyöhykkeen Jyväskylä-Luonetjärvi mukaisia säätietoja. Energiaselvitys sivu 1 / 7

2 RAKENNUKSEN ENERGIANKULUTUS Laskentatietoja Lämmitystapa: Lämmöntuottolaitteen vuosihyötysuhde: Sähkön tuotto- ja muuntolaitteen vuosihyötysuhde: Kylmälaitteen vuotuinen lämpökerroin: Kaukolämpö 1,0 1,0 - Rakennuksen energiankulutus Tilojen lämmitysenergian kuutus Tilojen lämmitysenergian nettokulutus Rakenteiden läpi johtuva lämpöhäviöenergia Vuotoilman lämmityksen tarvitsema energia Ilmanvaihdon lämmityksen tarvitsema energia Rakennukseen hyödynnetty lämpökuormaenergia Tilojen lämmitysjärjestelmän lämpöhäviöenergia Poistoilmalämpöpumpusta tilojen lämmitykseeen hyödynnetty energia Käyttöveden lämmitysenergian kulutus Käyttöveden lämmityksen tarvitsema lämpöenergia Käyttöveden lämmitysjärjestelmän lämpöhäviöenergia Poistoilmalämpöpumpusta käyttöveden lämmitykseeen hyödynnetty energia Poistoilmalämpöpumpun kuluttama energia Poistoilmalämpöpumpusta tilojen tai käyttöveden lämmitykseeen hyödynnetty energia jaettuna pumpun vuotuisella lämpökertoimella Tilat netto Tilat Käyttövesi kwh kwh kwh kwh kwh kwh kwh kwh kwh Rakennuksen lämmitysenergian kulutus: Rakennuksen laitteiden sähköenergian kulutus: Rakennuksen jäähdytysenergian kulutus: kwh kwh Rakennuksen energiankulutus : kwh Ostoenergiankulutus Lämmitysenergia: Sähköenergia: Jäädytysenergia: / 1,0 = 8149 / 1,0 = 0 / - = Ostoenergiankulutus : kwh kwh kwh Energiaselvitys sivu 2 / 7

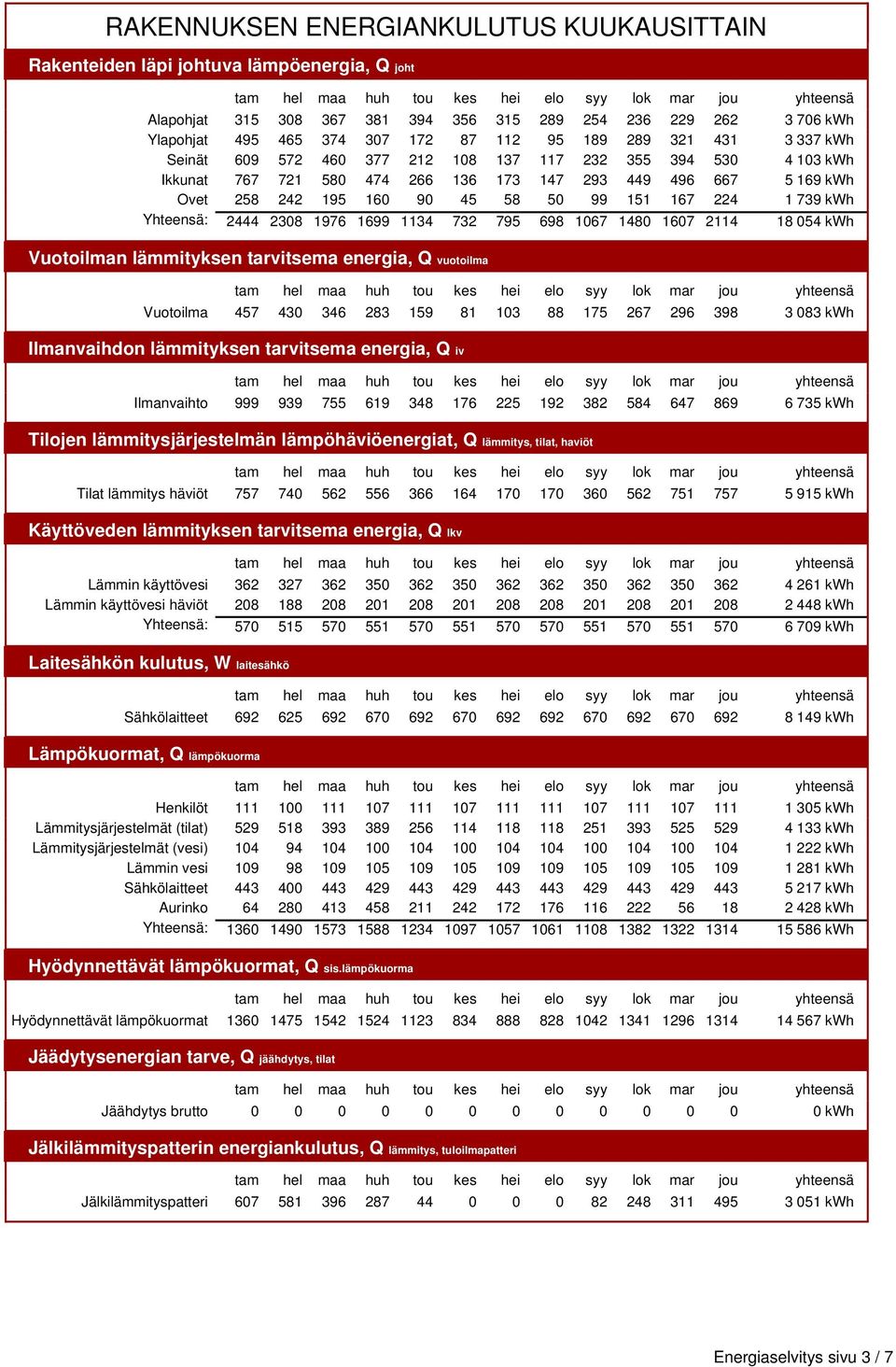

3 RAKENNUKSEN ENERGIANKULUTUS KUUKAUSITTAIN Rakenteiden läpi johtuva lämpöenergia, Q joht Alapohjat kwh Ylapohjat kwh Seinät kwh Ikkunat kwh Ovet kwh Yhteensä: kwh Vuotoilman lämmityksen tarvitsema energia, Q vuotoilma Vuotoilma kwh Ilmanvaihdon lämmityksen tarvitsema energia, Q iv Ilmanvaihto kwh Tilojen lämmitysjärjestelmän lämpöhäviöenergiat, Q lämmitys, tilat, haviöt Tilat lämmitys häviöt kwh Käyttöveden lämmityksen tarvitsema energia, Q lkv Lämmin käyttövesi kwh Lämmin käyttövesi häviöt kwh Yhteensä: kwh Laitesähkön kulutus, W laitesähkö Sähkölaitteet kwh Lämpökuormat, Q lämpökuorma Henkilöt kwh Lämmitysjärjestelmät (tilat) kwh Lämmitysjärjestelmät (vesi) kwh Lämmin vesi kwh Sähkölaitteet kwh Aurinko kwh Yhteensä: kwh Hyödynnettävät lämpökuormat, Q sis.lämpökuorma Hyödynnettävät lämpökuormat kwh Jäädytysenergian tarve, Q jäähdytys, tilat Jäähdytys brutto Jälkilämmityspatterin energiankulutus, Q lämmitys, tuloilmapatteri Jälkilämmityspatteri kwh Energiaselvitys sivu 3 / 7

4 Laskennan lähtötiedot RAKENNUKSEN LÄMMITYSTEHOTARVE Säävyöhyke: Mitoittava ulkolämpotila: Sisälämpötila lämpimät tilat: Sisälämpötila puolilämipimat tilat: Kylmän ja lämpimän veden lämpötilaero Huonelämmityksen tehotarve II -29 C 21,0 C - C 50,0 C Käyttöveden mitoitusvesivirta: 0,0001 m³/s Kiertojohdon ominaistehontarve: 2,0 W/brm² Huonelämmitysjärjestelmän hyötysuhde: 0,9 IV:n tuloilman lämmitysjärj. 0,9 Käyttöveden lämmitysjärj. 0,9 Seinä 90,0 m² 0,24 W/(m²K) (21,0 C - ( -29,0 C)) = W 23,0 m² 0,24 W/(m²K) (21,0 C - ( -29,0 C)) = 276 W Seinä yht W Yläpohja 147,0 m² 0,15 W/(m²K) (21,0 C - ( -29,0 C)) = W Alapohja 147,0 m² 0,24 W/(m²K) (21,0 C - ( 6,0 C)) = 529 W Ulko-ovi 8,2 m² 1,40 W/(m²K) (21,0 C - ( -29,0 C)) = 574 W Ikkuna 8,8 m² 1,40 W/(m²K) (21,0 C - ( -29,0 C)) = 616 W 3,2 m² 1,40 W/(m²K) (21,0 C - ( -29,0 C)) = 224 W 1,3 m² 1,40 W/(m²K) (21,0 C - ( -29,0 C)) = 91 W 11,1 m² 1,40 W/(m²K) (21,0 C - ( -29,0 C)) = 777 W Ikkuna yht W Vuotoilma 1,2kg/m³ 1000Ws/(KgK) 0,16 m³/s 382,0m³ /3600 (21,0 C - ( -29,0 C)) = W Ilmanvaihto LTO:n poistoilman lämpötilasuhde = (21,0 C - 5 C) / (21,0 C - ( -29,0 C)) = 0, W 1,2kg/m³ 1000Ws/(KgK) 0,053 m³/s (1-0,32) (21,0 C - ( -29,0 C)) = Vähennys jälkilämmityspatterista W Jälkilämmityspatterin tehotarve Huonelämmityksen tehotarve : W Jälkilämmityspatteri LTO:n tuloilman lämpötilasuhde = 0,32 / 0,9 = 0, W 1,2kg/m³ 1000Ws/(KgK) 0,053 m³/s (15,0 C - ( -29,0 C) - 0,353 (21,0 C - ( -29,0 C))) = Käyttöveden lämmitystehotarve Jälkilämmityspatterin tehotarve : W Käyttövesi Lämpimän käyttöveden kiertojohdon tarvitsema teho = 2 W/brm² 163,0 brm² = 326 W Veden lämmitys = 1000kg/m³ 4,2kJ/(KgK) 0,0001 m³/s 50,0 C = W Käyttövesi yht W Rakennuksen lämmitystehotarve Käyttöveden lämmitystehotarve : W W / 0, W / 0, W / 0,9 = W Rakennuksen lämmitystehotarve : W Energiaselvitys sivu 4 / 7

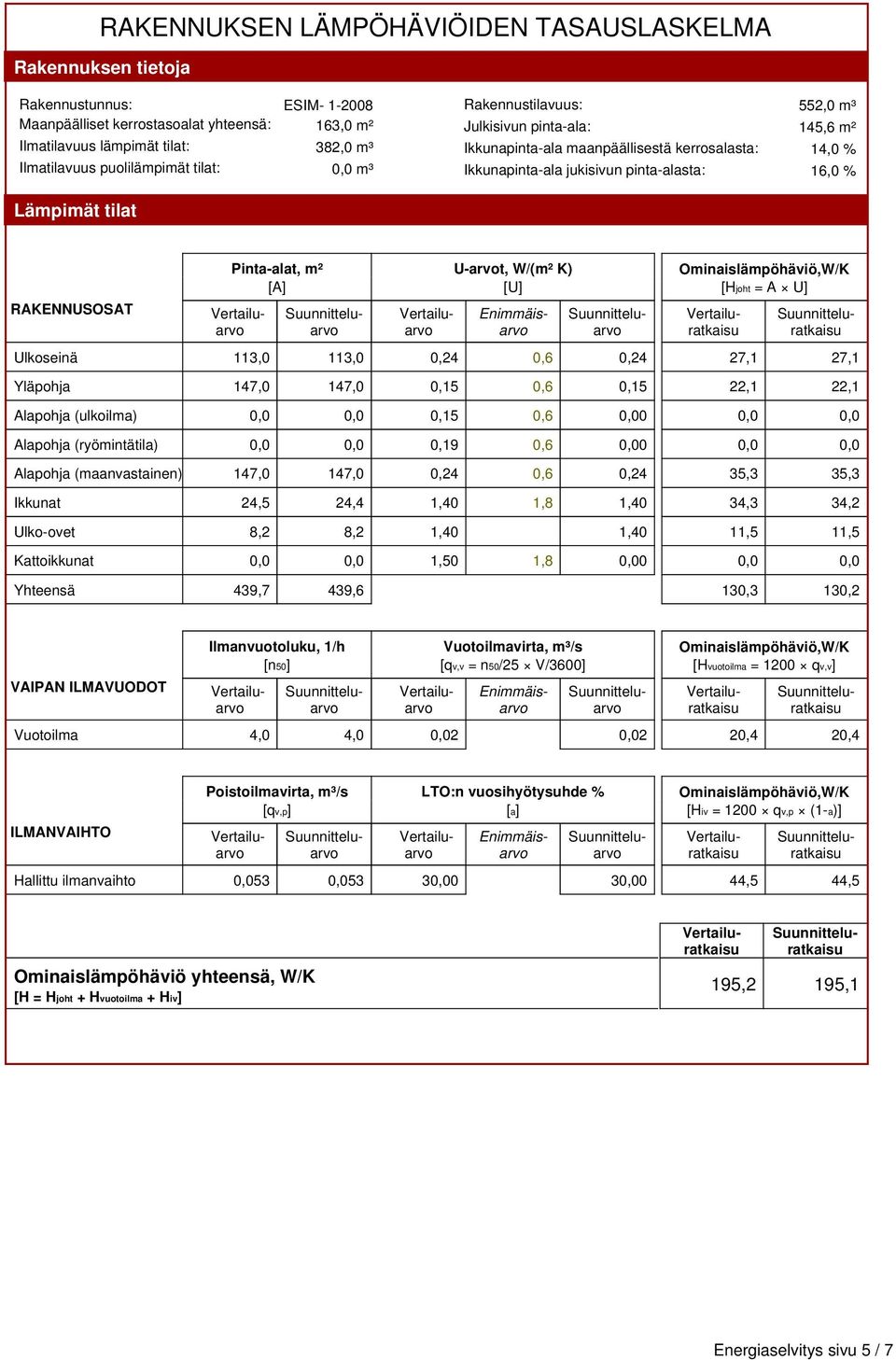

5 RAKENNUKSEN LÄMPÖHÄVIÖIDEN TASAUSLASKELMA Rakennuksen tietoja Rakennustunnus: ESIM Maanpäälliset kerrostasoalat : 163,0 m² Ilmatilavuus lämpimät tilat: 382,0 m³ Ilmatilavuus puolilämpimät tilat: 0,0 m³ Lämpimät tilat Rakennustilavuus: Julkisivun pinta-ala: Ikkunapinta-ala maanpäällisestä kerrosalasta: Ikkunapinta-ala jukisivun pinta-alasta: 552,0 m³ 145,6 m² 14,0 % 16,0 % RAKENNUSOSAT Pinta-alat, m² U-arvot, W/(m² K) Ominaislämpöhäviö,W/K [A] [U] [Hjoht = A U] Ulkoseinä 113,0 113,0 0,24 0,6 0,24 27,1 27,1 Yläpohja 147,0 147,0 0,15 0,6 0,15 22,1 22,1 Alapohja (ulkoilma) 0,0 0,0 0,15 0,6 0,00 0,0 0,0 Alapohja (ryömintätila) 0,0 0,0 0,19 0,6 0,00 0,0 0,0 Alapohja (maanvastainen) 147,0 147,0 0,24 0,6 0,24 35,3 35,3 Ikkunat 24,5 24,4 1,40 1,8 1,40 34,3 34,2 Ulko-ovet 8,2 8,2 1,40 1,40 11,5 11,5 Kattoikkunat 0,0 0,0 1,50 1,8 0,00 0,0 0,0 Yhteensä 439,7 439,6 130,3 130,2 VAIPAN ILMAVUODOT Ilmanvuotoluku, 1/h Vuotoilmavirta, m³/s Ominaislämpöhäviö,W/K [n50] [qv,v = n50/25 V/3600] [Hvuotoilma = 1200 qv,v] Vuotoilma 4,0 4,0 0,02 0,02 20,4 20,4 ILMANVAIHTO Poistoilmavirta, m³/s LTO:n vuosihyötysuhde % Ominaislämpöhäviö,W/K [qv,p] [a] [Hiv = 1200 qv,p (1-a)] Hallittu ilmanvaihto 0,053 0,053 30,00 30,00 44,5 44,5 Ominaislämpöhäviö, W/K [H = Hjoht + Hvuotoilma + Hiv] 195,2 Enimmäisarvo Vertailuratkaisu Enimmäisarvo Vertailuratkaisu Enimmäisarvo Vertailuratkaisu Vertailuratkaisu 195,1 Energiaselvitys sivu 5 / 7

6 Määräystenmukaisuuden tarkastelu Vertailuikkunapinta-ala on 15% maanpäällisestä kerrosalasta mutta enintäin 50% julkisivujen pinta-alasta: Lämpimät tilat Rakennusosien yhteenlaskettu pinta-ala on sama vertailu- ja suunnitteluratkaisussa: U-arvot ovat enintään enimmäisarvojen suuruisia: Vaipan suunnittelu- ja vertailuratkaisun ominaislämpöhäviön suhde on enintäin 1,2: n ominaislämpöhäviö on enintäin vertailuratkaisun suuruinen: (1,00) Puolilämpimät tilat (Rakennuksessa ei puolilämpimiä tiloja) Rakennusosien yhteenlaskettu pinta-ala on sama vertailu- ja suunnitteluratkaisussa: U-arvot ovat enintään enimmäisarvojen suuruisia: Vaipan suunnittelu- ja vertailuratkaisun ominaislämpöhäviön suhde on enintäin 1,2: n ominaislämpöhäviö on enintäin vertailuratkaisun suuruinen: : TÄYTTÄÄ VAATIMUKSET Matalaenergiarakennuksen lämpöhäviötaso Matalaenergiarakennuksen lämpöhäviötaso on enintäin 60% vertailuratkaisun Lämpimät tilat Puolilämpimät tilat vastaa matalaenergiarakennuksen lämpöhäviötasoa: 60% vertailu arvosta (W/K) ei (W/K) 117,1 195,1 0,0 0,0 Laskelmat on tehty rakennusmääräyskokoelman D mukaisesti Mikäli rakennuksen vaipan ilmanvuotoluvun suunnitteluarvo on alle 4 1/h, ilmanpitävyydestä on esitettävä lisäselvitys. Jos lämpöhäviölaskelmissa LTO:n vuosihyötysuhteen suunnitteluarvo on suurempi kuin 30%, siitä on esitettävä lisäselvitys. Energiaselvitys sivu 6 / 7

7 Ilmanvaihtokoneet RAKENNUKSEN ILMANVAIHTOJÄRJESTELMÄ Koneen nimi: Kone nro 1 Tyyppi: Tuloilmavirta: Poistoilmavirta: Sähköteho: Tulo- ja poistoilmakone 0,048 m³/s 0,053 m³/s 0,13 kw Ilmanvaihdon ominaissähköteho Sähkötehot yht: Ilmavirta yht. laskennassa: Ominaissähköteho (SFP): 0,13 kw 0,053 m³/s 2,45 kw/ m³/s Energiaselvitys sivu 7 / 7

8 ENERGIATODISTUS Rakennus Rakennustyyppi: Osoite: Pientalo Pientalonkuja Kauhava Valmistumisvuosi: 2008 Rakennustunnus: ESIM Asuntojen lukumäärä: 1 Energiatodistus perustuu laskennalliseen kulutukseen ja on annettu rakennuslupamenettelyn yhteydessä erillisen tarkastuksen yhteydessä ET-luku Vähän kuluttava Paljon kuluttava Rakennuksen ET-luokka d Rakennuksen energiatehokkuusluku (ET-luku, kwh/brm²/vuosi): Energiatehokkuusluvun luokitteluasteikko: Pienet asuinrakennukset 221 Energiatehokkuusluokitus perustuu rakennuksen laskennalliseen energiankulutukseen. Todellinen kulutus riippuu rakennuksen sijainnista, asukkaiden lukumäärästä ja asumistottumuksista. Todistuksen antaja: Pasi Pääsunnittelija Suunnittelukuja 2, Kauhava Todistuksen tilaaja: Tiina Tilaaja Vuokratie 13 b 5, Seinäjoki Allekirjoitus: Todistuksen antamispäivä: Viimeinen voimassaolopäivä: Energiatodistus perustuu lakiin rakennusten energiatodistuksesta (487/2007) ja annettuun ympäristöministeriön asetukseen energiatodistuksesta. Tämä energiatodistus on asetuksen lomakkeen 1 mukainen.

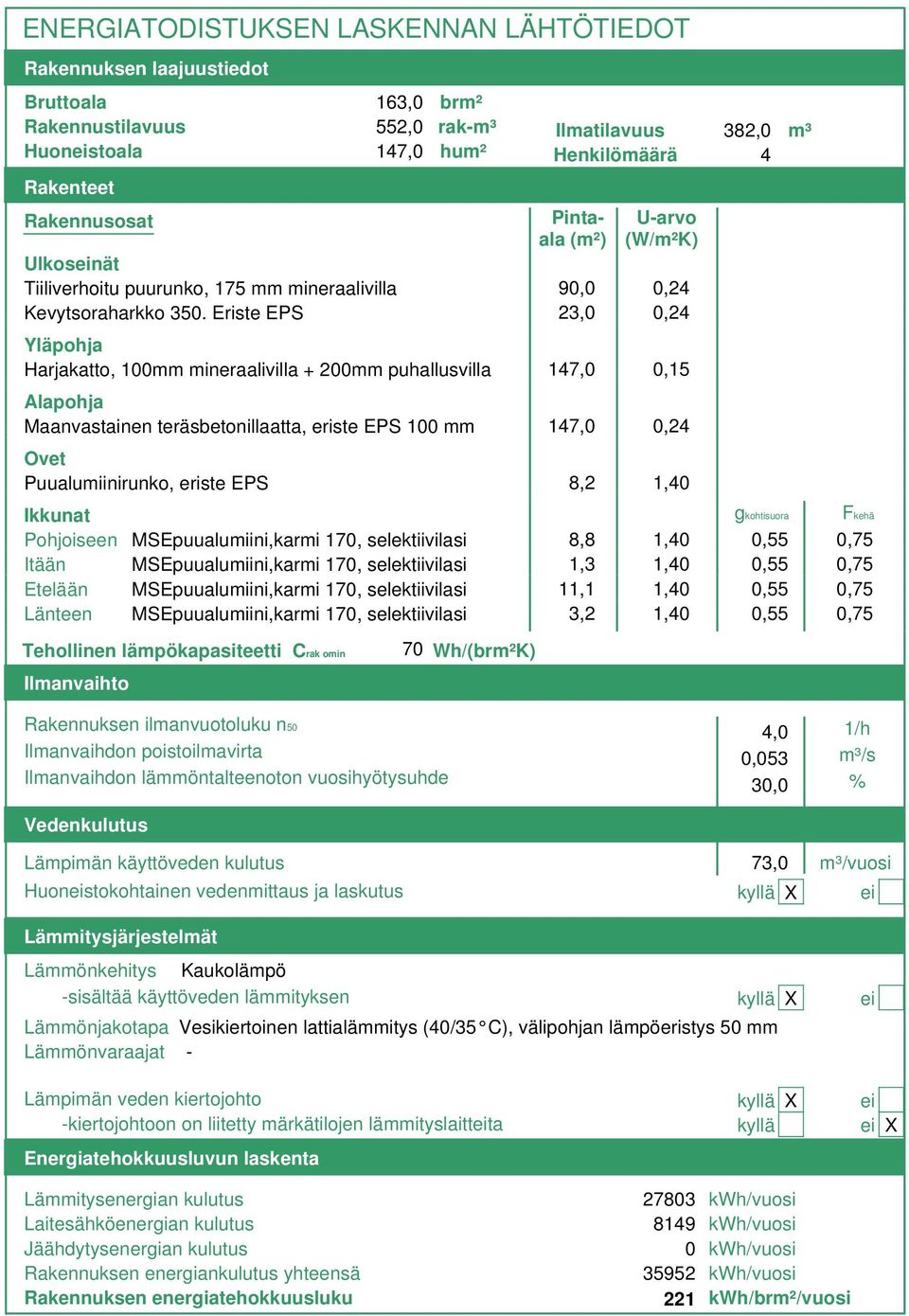

9 ENERGIATODISTUKSEN LASKENNAN LÄHTÖTIEDOT Rakennuksen laajuustiedot Bruttoala 163,0 Rakennustilavuus 552,0 Huoneistoala 147,0 Rakenteet brm² rak-m³ hum² Ilmatilavuus Henkilömäärä Rakennusosat Pintaala (m²) U-arvo (W/m²K) Ulkoseinät Tiiliverhoitu puurunko, 175 mm mineraalivilla 90,0 0,24 Kevytsoraharkko 350. Eriste EPS 23,0 0,24 Yläpohja Harjakatto, 100mm mineraalivilla + 200mm puhallusvilla 147,0 0,15 Alapohja Maanvastainen teräsbetonillaatta, eriste EPS 100 mm 147,0 0,24 Ovet Puualumiinirunko, eriste EPS 8,2 1,40 382,0 4 Ikkunat gkohtisuora Fkehä Pohjoiseen MSEpuualumiini,karmi 170, selektiivilasi 8,8 1,40 0,55 0,75 Itään MSEpuualumiini,karmi 170, selektiivilasi 1,3 1,40 0,55 0,75 Etelään MSEpuualumiini,karmi 170, selektiivilasi 11,1 1,40 0,55 0,75 Länteen MSEpuualumiini,karmi 170, selektiivilasi 3,2 1,40 0,55 0,75 Tehollinen lämpökapasiteetti Crak omin Ilmanvaihto Rakennuksen ilmanvuotoluku n50 4,0 1/h Ilmanvaihdon poistoilmavirta 0,053 m³/s Ilmanvaihdon lämmöntalteenoton vuosihyötysuhde 30,0 % Vedenkulutus Lämpimän käyttöveden kulutus 70 Wh/(brm²K) m³ m³/vuosi Huoneistokohtainen vedenmittaus ja laskutus X ei Lämmitysjärjestelmät Lämmönkehitys Kaukolämpö -sisältää käyttöveden lämmityksen X ei Lämmönjakotapa Lämmönvaraajat Vesikiertoinen lattialämmitys (40/35 C), välipohjan lämpöeristys 50 mm - Lämpimän veden kiertojohto X ei -kiertojohtoon on liitetty märkätilojen lämmityslaitteita ei X Energiatehokkuusluvun laskenta 73,0 Lämmitysenergian kulutus Laitesähköenergian kulutus Jäähdytysenergian kulutus Rakennuksen energiankulutus Rakennuksen energiatehokkuusluku kwh/vuosi 8149 kwh/vuosi /vuosi kwh/vuosi 221 kwh/brm²/vuosi
