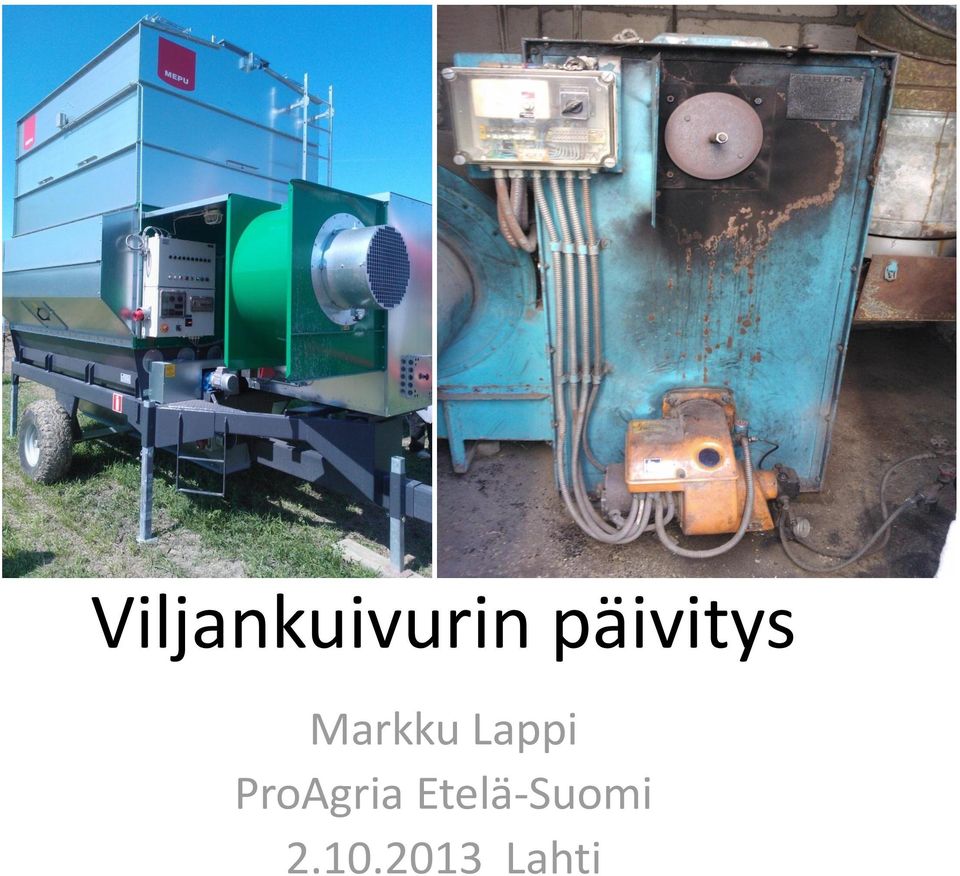

1 Viljankuivurin päivitys Markku Lappi ProAgria Etelä-Suomi Lahti

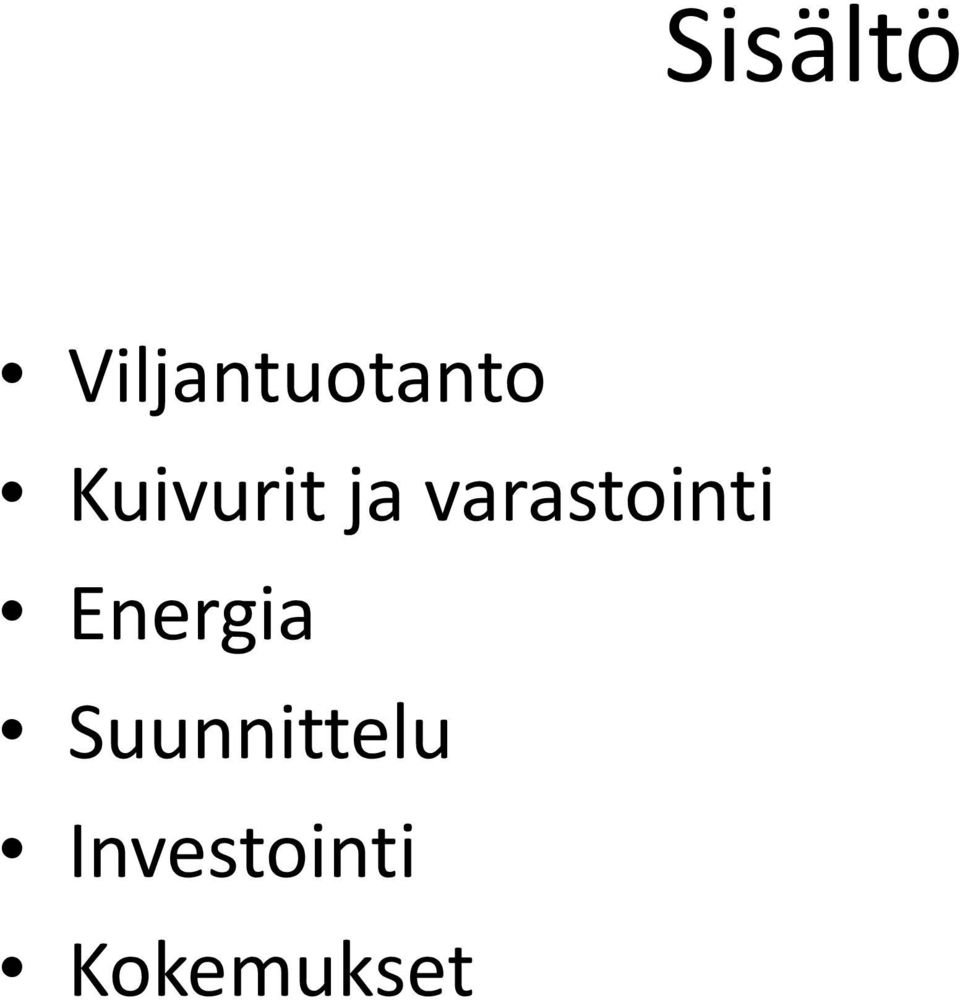

2 Sisältö Viljantuotanto Kuivurit ja varastointi Energia Suunnittelu Investointi Kokemukset

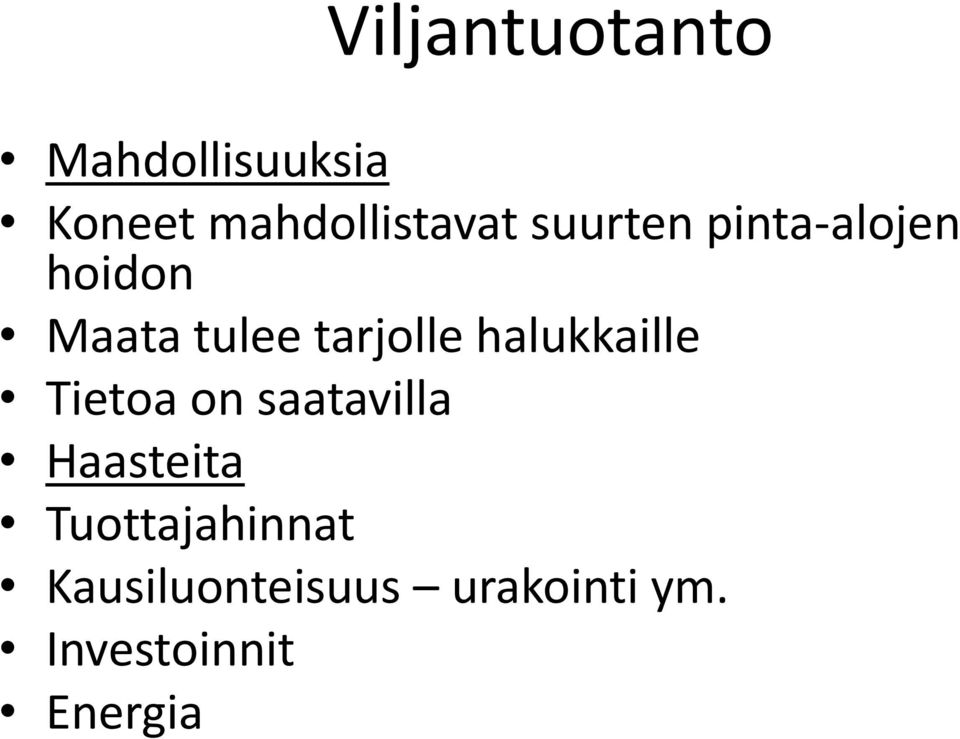

3 Viljantuotanto Mahdollisuuksia Koneet mahdollistavat suurten pinta-alojen hoidon Maata tulee tarjolle halukkaille Tietoa on saatavilla Haasteita Tuottajahinnat Kausiluonteisuus urakointi ym. Investoinnit Energia

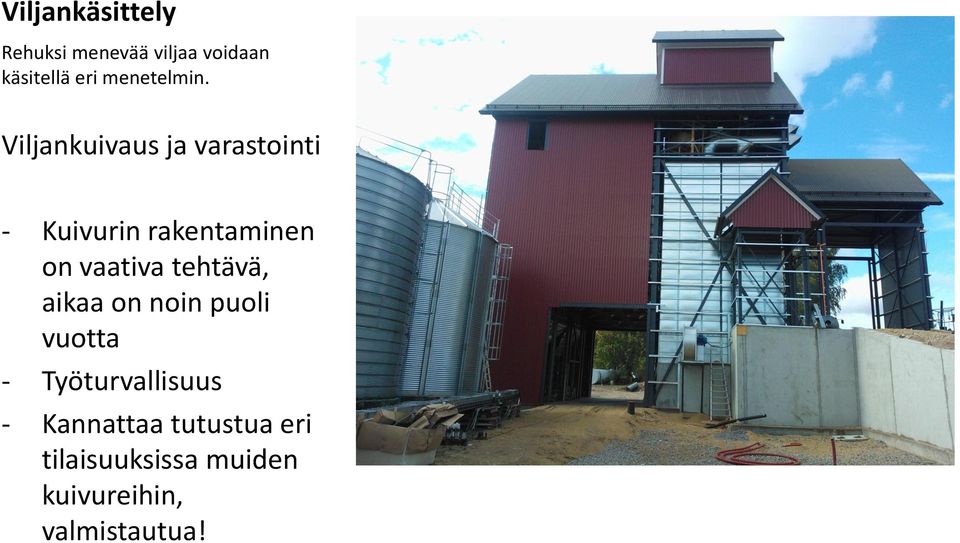

4 Viljankäsittely Rehuksi menevää viljaa voidaan käsitellä eri menetelmin. Viljankuivaus ja varastointi - Kuivurin rakentaminen on vaativa tehtävä, aikaa on noin puoli vuotta - Työturvallisuus - Kannattaa tutustua eri tilaisuuksissa muiden kuivureihin, valmistautua!

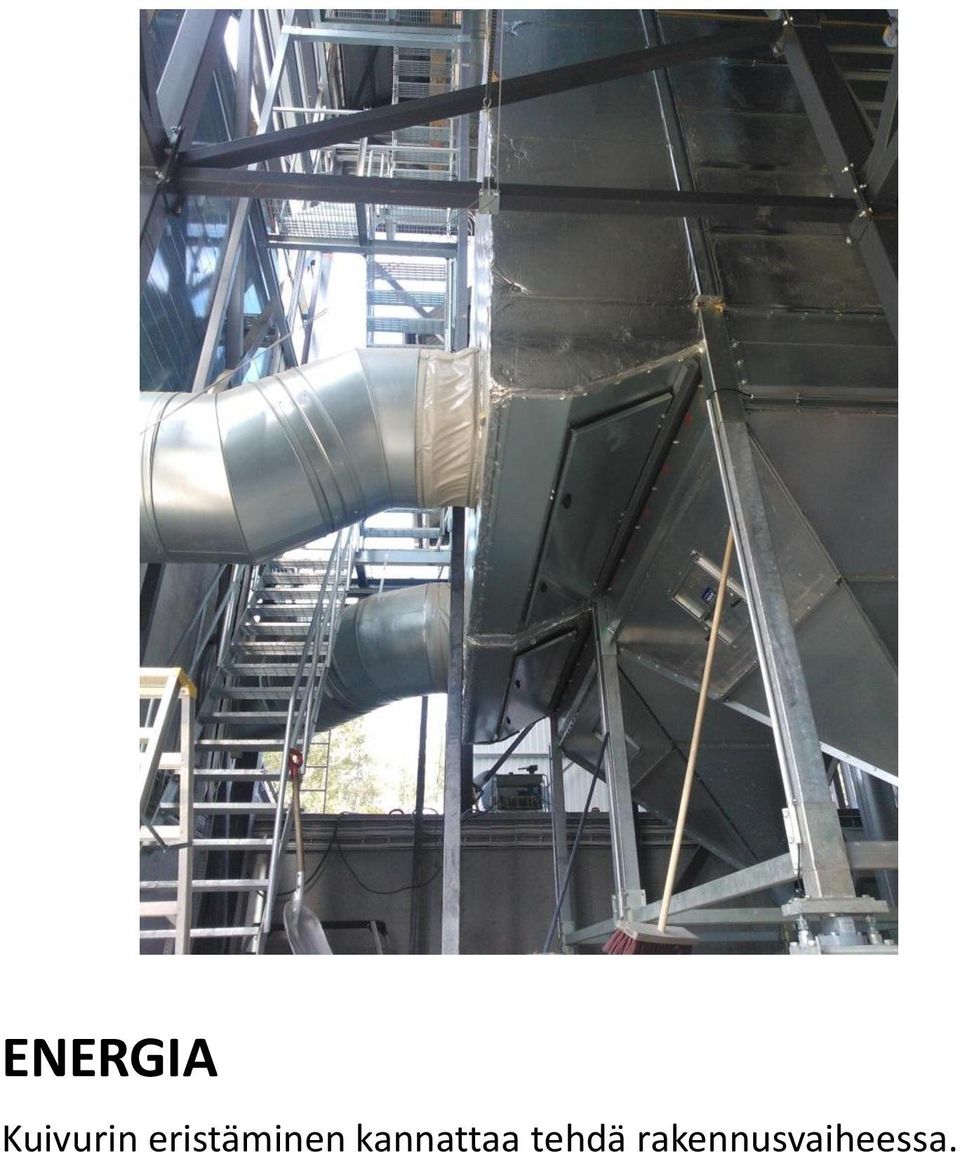

5 ENERGIA Kuivurin eristäminen kannattaa tehdä rakennusvaiheessa.

6 ENERGIAN KULUTUKSEEN VOIDAAN VAIKUTTAA Taloudellisenajon koulutus Asikkalassa 8/2013. Energiasuunnitelmat.

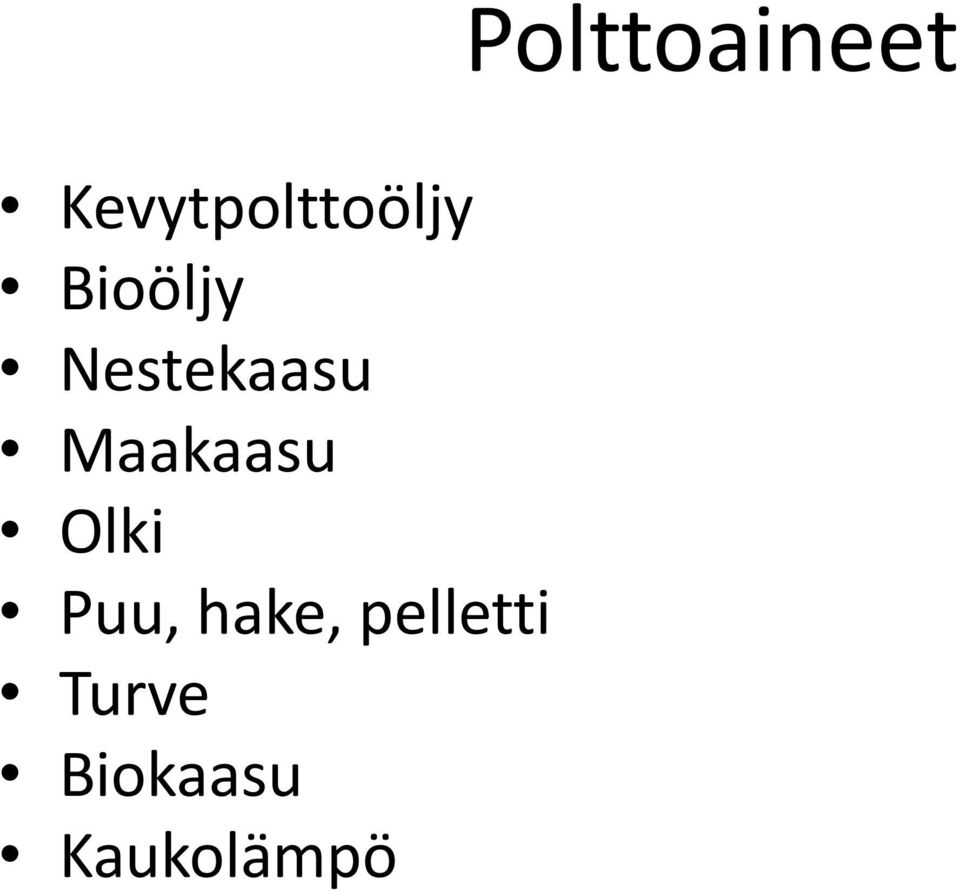

7 Kevytpolttoöljy Bioöljy Nestekaasu Maakaasu Olki Puu, hake, pelletti Turve Biokaasu Kaukolämpö Polttoaineet

8 Haketta kuivurin kattilaan 0,5-1,0-2,0 im3/vilja ha

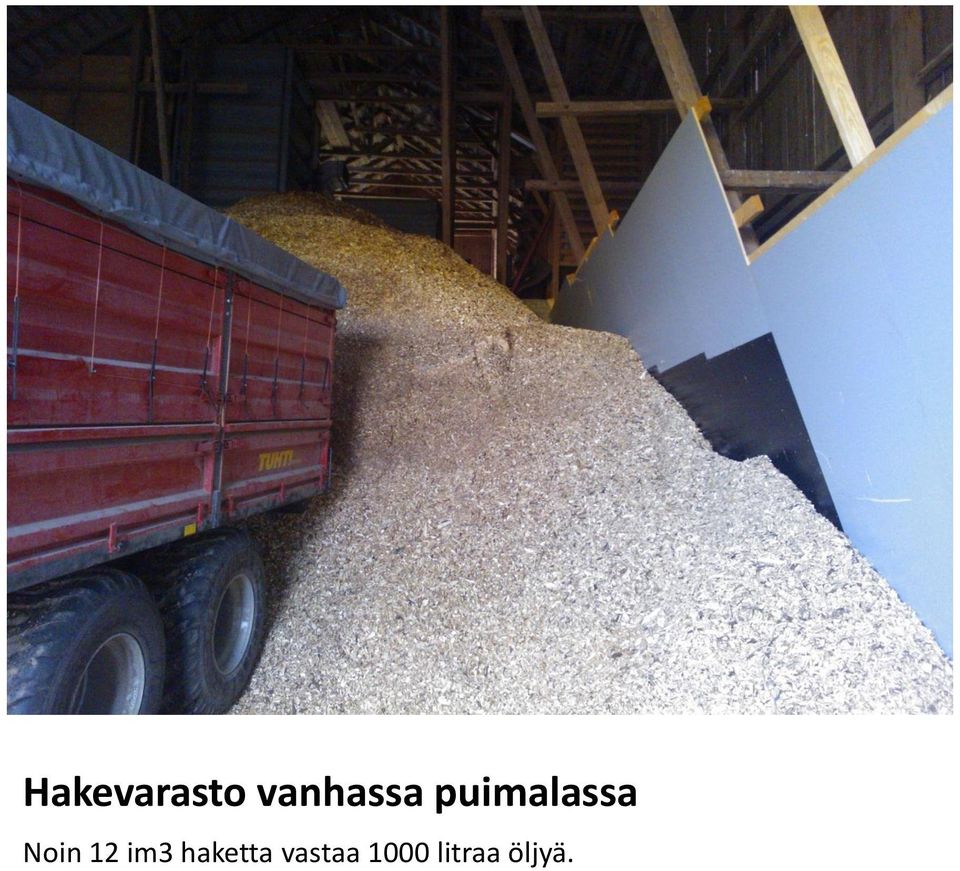

9 Hakevarasto vanhassa puimalassa Noin 12 im3 haketta vastaa 1000 litraa öljyä.

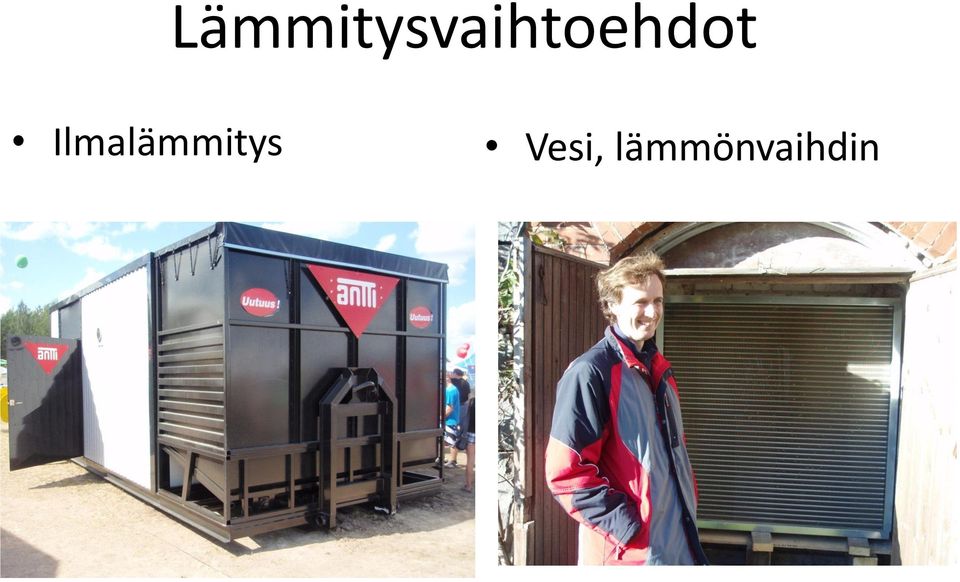

10 Lämmitysvaihtoehdot Ilmalämmitys Vesi, lämmönvaihdin

11 Kaksoiskattila samassa kattilahuoneessa Mikko Metsäkankaan kattilahuone, jossa vesikattila ja ilmakattila.

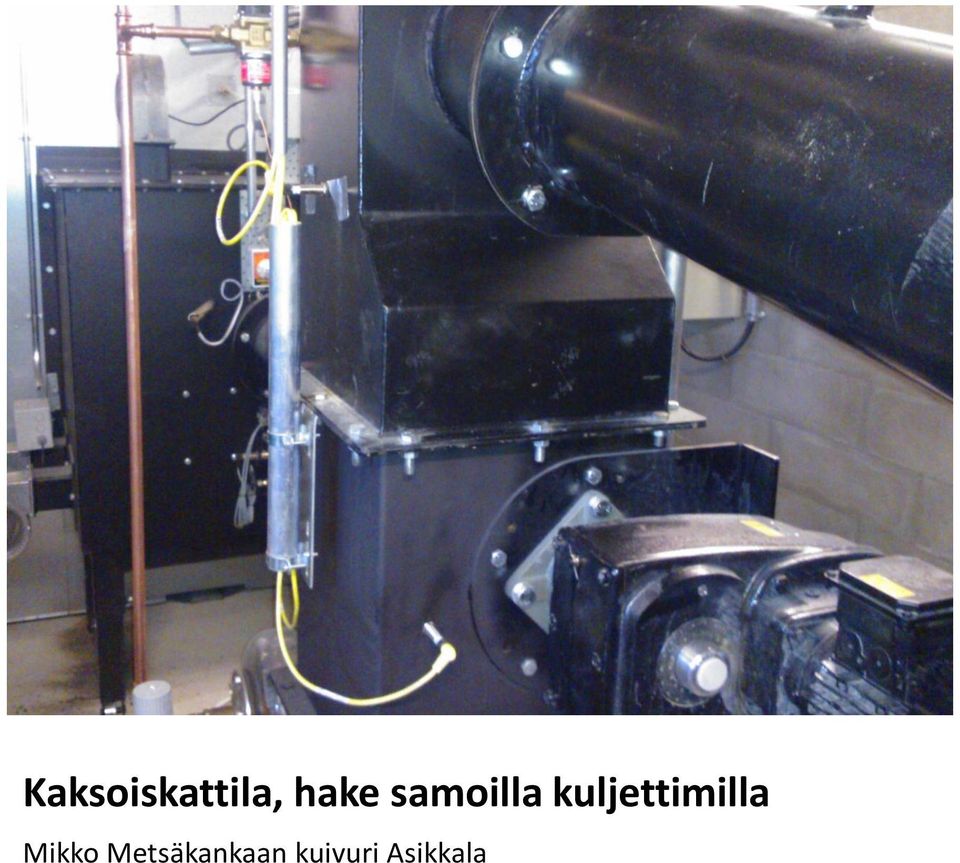

12 Kaksoiskattila, hake samoilla kuljettimilla Mikko Metsäkankaan kuivuri Asikkala

13 Lämmönvaihdin Linnaisten kartanon lämmönvaihdin

14 Uusi kuivuri hakekattilalla Marja ja Kalle Alastalon kuivuri Hausjärvellä 8/2013

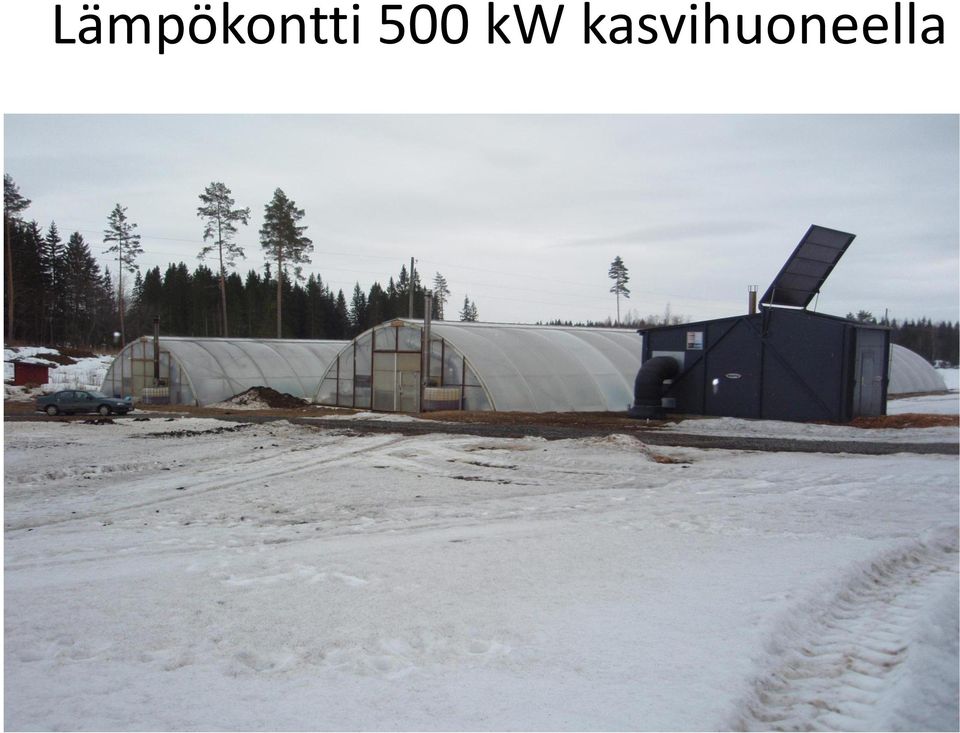

15 Lämpökontti 500 kw kasvihuoneella

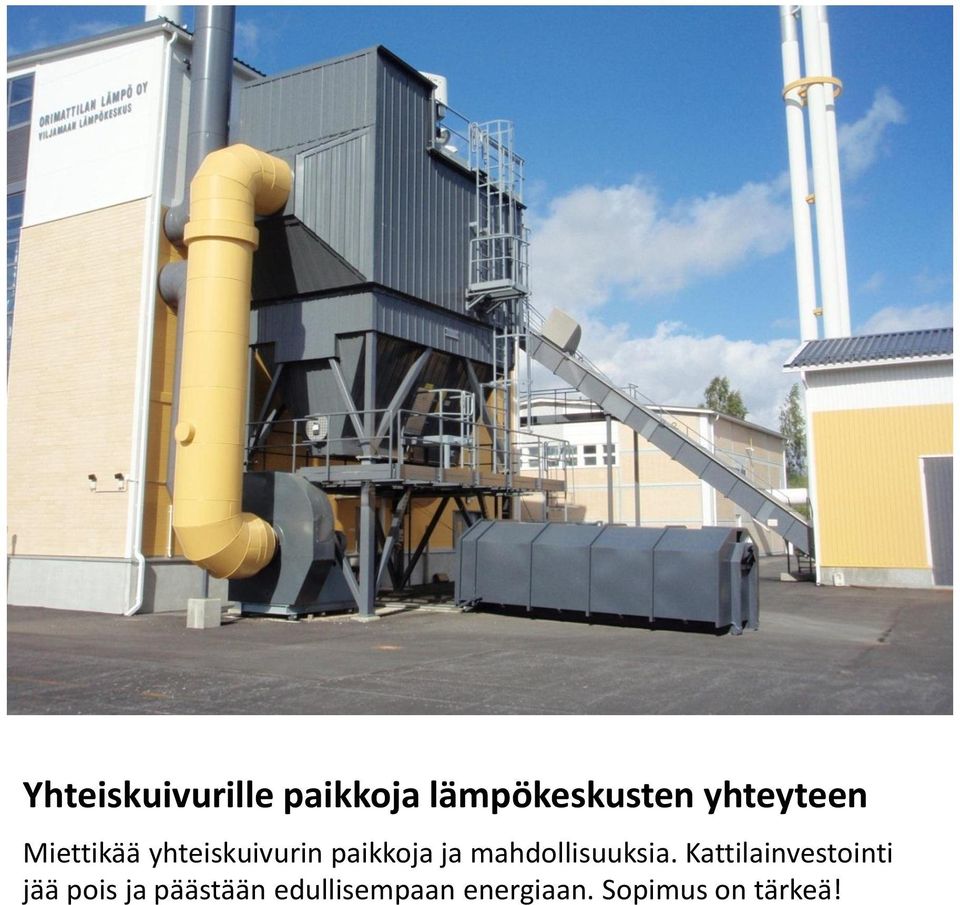

16 Yhteiskuivurille paikkoja lämpökeskusten yhteyteen Miettikää yhteiskuivurin paikkoja ja mahdollisuuksia. Kattilainvestointi jää pois ja päästään edullisempaan energiaan. Sopimus on tärkeä!

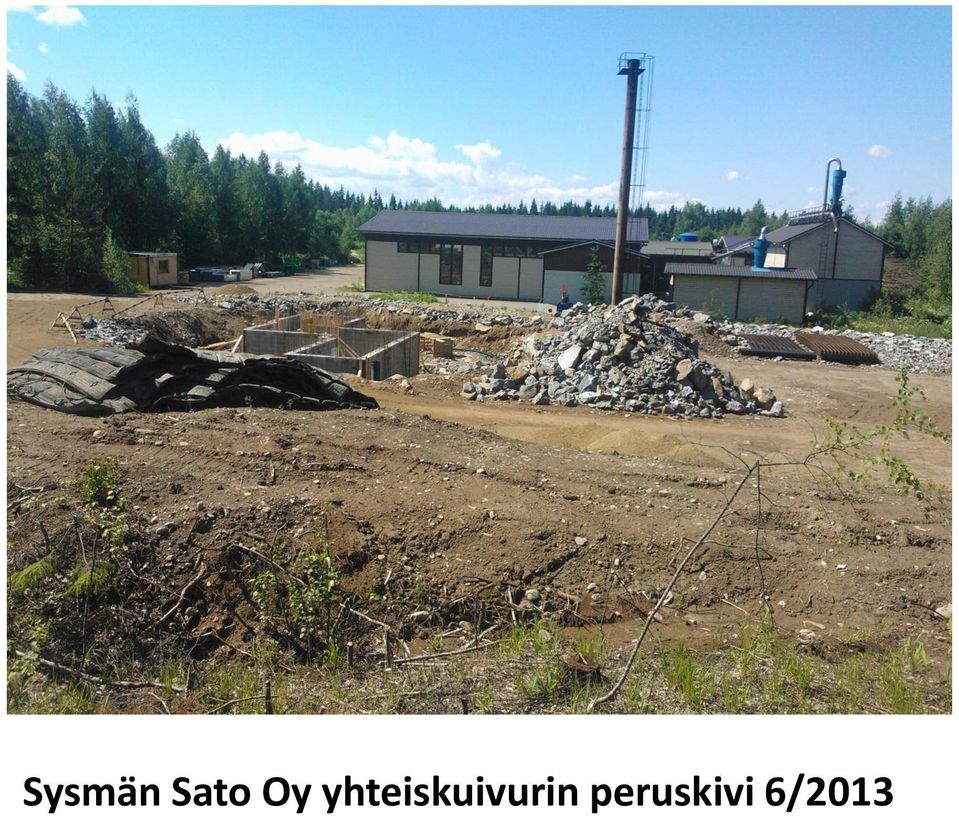

17 Sysmän Sato Oy yhteiskuivurin peruskivi 6/2013

18 Olkilämmitys Lämpökeskus on sijoitettu lähelle kulutusta Lämmitetään kanalaa, rehutehdasta, kuivuria, konehallia ja asuntoja

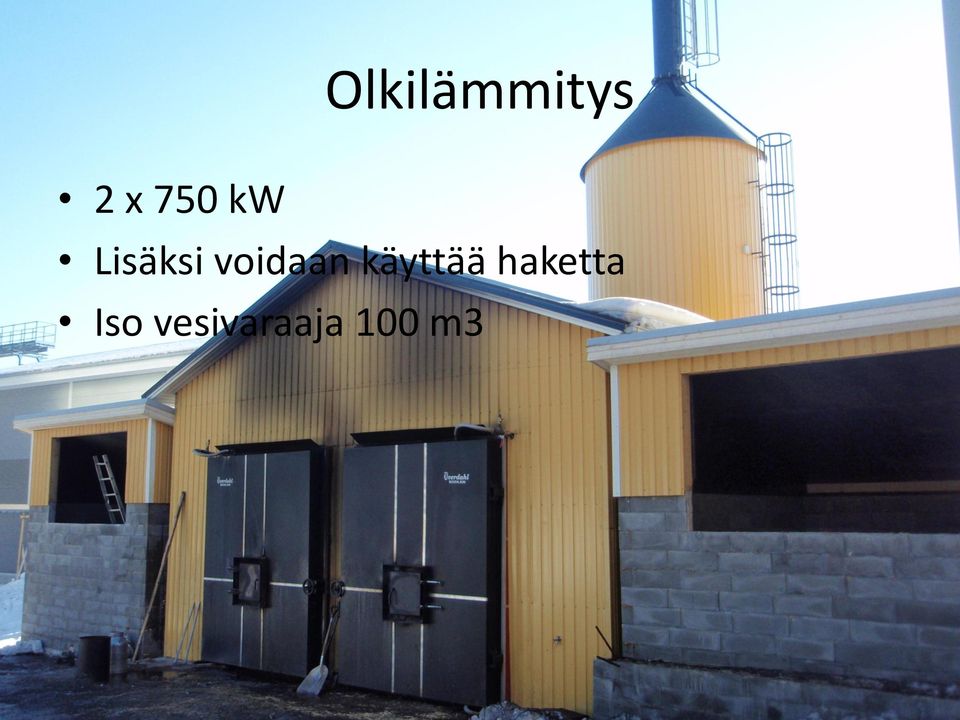

19 Olkilämmitys 2 x 750 kw Lisäksi voidaan käyttää haketta Iso vesivaraaja 100 m3

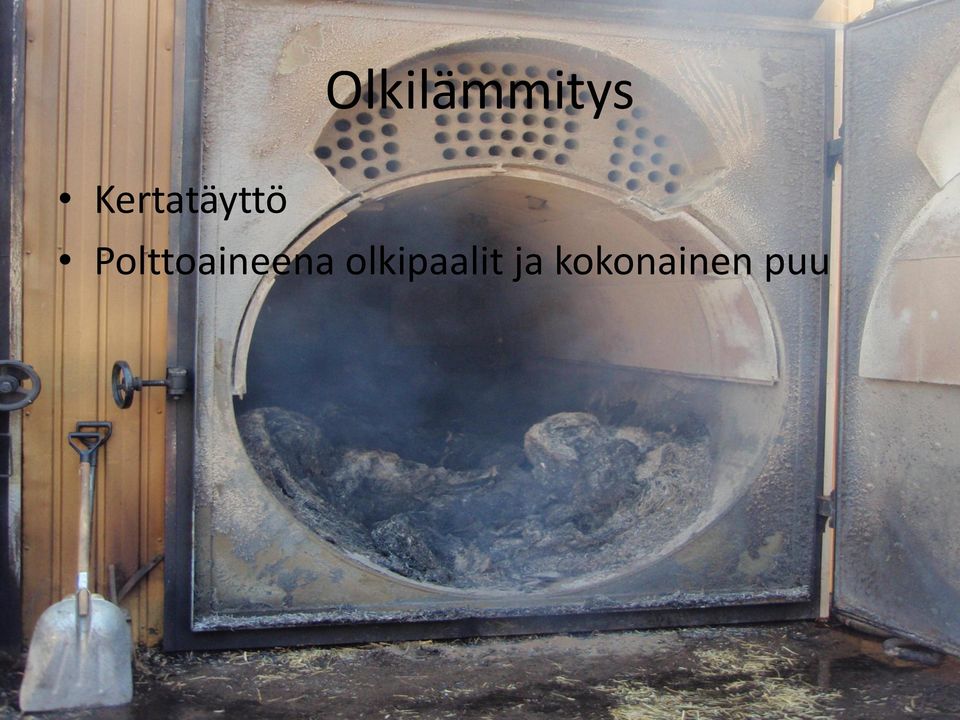

20 Olkilämmitys Kertatäyttö Polttoaineena olkipaalit ja kokonainen puu

21 Olkilämmitys Tuhka poistetaan etukuormaajan kauhalla

22 Olki lämmitys kw - - lämmitetään navettaa, konehallia, kuivuria ja asuinrakennusta - - polttoaineena rakennuspuu, puu ja olki

23 Hyötysuhde, energiasisältö ja hinta eri enegialähteille Hyötysuhd e Energiasisältö Markkinahinta Energiakustannus /MWh vuosikeskiar vo brutto netto yksikkö 0 % 23 % yksikkö brutto 0% netto 0% netto 23% Aurinkolämpö 100 % 0,00 0,00 MWh 0 0 /MWh Sähkö suora 100 % 1,00 1,00 MWh /MWh Ilmalämpö 250 % 1,00 2,50 MWh /MWh Maalämpö 300 % 1,00 3,00 MWh /MWh Maakaasu 95 % 0,01 0,01 MWh/m3 0,5 0,6 /m Nestekaasu 95 % 12,30 11,69 MWh/tonni 829,0 1019,7 /tonni Bensiini 90 % 8,95 8,06 MWh/m3 1420,0 1746,6 /m Kevyt polttoöljy 92 % 10,02 9,22 MWh/m /m Raskas polttoöljy 90 % 11,42 10,28 MWh/tonni /tonni Puupelletti 88 % 4,70 4,14 MWh/tonni /tonni Turvepelletti 88 % 4,75 4,18 MWh/tonni /tonni Kaura 85 % 3,60 3,06 MWh/tonni /tonni Esipuhdistajajäte 80 % 1,50 1,20 MWh/m3 0 0 /m Puuhake 70 % 0,75 0,53 MWh/m /m Palaturve 85 % 1,60 1,36 MWh/m /m Olki 85 % 3,80 3,23 MWh/tonni /tonni MWh/m3 Puu kiintokuutio 80 % 2,13 1,70 kiinto /m3 kiinto MWh/m3 Puu pinokuutio 70 % 1,34 0,94 pino /m3 pino MWh/m3 Puu heittokuutio 80 % 0,84 0,67 heitto /m3 heitto

24 Energiamuunnin/ Energiomvandlare (syötä tunnettu kulutus ja saat vastaavat luvut eri energialähteille. Saat myös nettoenergiatarpeen kulutuskohteessa) (mata in känd förbrukning så får du motsvarande uppgifter för olika energikällor. Dessutom får du nettoenergibehovet som de inmatade förbrukningsuppgiftena motsvarar) Energialähde Energiasisältö yksikkö Energiinnehåll enhet Hyötysuhde Nettohinta/- pris /MWh Energialaskuri/ Energiräknare Bruttonergia Nettoenergia osuus Energiahint a/energipri s Verkningsgra d 0 % 23 % Input Output Yksikkö/Enhet MWh MWh andel 0 % 23 % Aurinkolämpö 1,00 MWh 100 % ,2 MWh 0,0 0,0 0 % 0 0 Sähkö suora 1,00 MWh 100 % ,2 MWh 0,0 0,0 0 % Ilmalämpö 1,00 MWh 250 % ,9 MWh 0,0 0,0 0 % Maalämpö 1,00 MWh 300 % ,7 MWh 0,0 0,0 0 % Maakaasu 0,01 MWh/m3 95 % ,6 m3 0,0 0,0 0 % Nestekaasu 12,30 MWh/tonni 95 % ,9 tonni 0,0 0,0 0 % Bensiini 8,95 MWh/m3 90 % ,4 m3 0,0 0,0 0 % Kevyt polttoöljy 10,02 MWh/m3 92 % ,0 m3 100,2 92,2 100 % Raskas polttoöljy 11,42 MWh/tonni 90 % ,0 tonni 0,0 0,0 0 % Puupelletti 4,70 MWh/tonni 88 % ,3 tonni 0,0 0,0 0 % Turvepelletti 4,75 MWh/tonni 88 % ,1 tonni 0,0 0,0 0 % Kaura 3,60 MWh/tonni 85 % ,1 tonni 0,0 0,0 0 % Esipuhdistajajäte 1,50 MWh/m3 80 % ,8 m3 0,0 0,0 0 % 0 0 Puuhake 0,75 MWh/m3 70 % ,6 m3 0,0 0,0 0 % Palaturve 1,60 MWh/m3 85 % ,8 m3 0,0 0,0 0 % Olki 3,80 MWh/tonni 85 % ,5 tonni 0,0 0,0 0 % Puu kiintokuutio 2,13 MWh/m3 kiinto 80 % ,2 m3 kiinto 0,0 0,0 0 % Puu pinokuutio 1,34 MWh/m3 pino 70 % ,4 m3 pino 0,0 0, % Puu heittokuutio 0,84 MWh/m3 heitto 80 % ,6 m3 heitto 0,0 0,0 0 % Yhteensä/ Sammanlagt MWh 100,2 92,2

25 Viljan kuivaus, perusoletuksia Kevyen polttoöljyn lämpöarvo 10,02 MWh/m3 Hakkeen lämpöarvo 0,75 MWh/im3 Öljykattilan hyötysuhde 0,9 Hakekattilan hyötysuhde 0,8 Öljyn veroton hinta 940 /m3 Hakkeen veroton hinta 20 /im3 Nettoenergiantarve/ha kuivattavaa viljaa 0,6 MWh Vilja-ala 100 ha Hehtaarisato 4 tonnia Kuivausajan pituus 16 h/vrk Kuivauskauden pituus 30 vrk/vuosi Viljan kuivaus paljonko korvaava energianlähde saa maksaa Energiahinta netto öljyllä Energiahinta netto hakkeella Energiahinta öljy- energiahinta hake 104 /MWh 33 /MWh 71 /MWh Vilja-alan kuivauksen tarvitsema nettoenergia Kuivaustunnit jolloin lämpö päällä Minimiteho millä kuivaus ehditään tehdä 60 MWh 480 h/vuosi 125 kw Öljystä hakkeelle, säästö per ha kuivattavaa viljaa Öljystä hakkeelle säästö koko vilja-alalla 43 /vuosi 4254 /vuosi Öljynkulutus 100 % Hakkeen kulutus 100 % 7 m3 100 im3 Investoinnin koroton takaisinmaksuaikavaatimus 10 vuotta Investointiavustus 15 % Nettoinvestoinnin maksimisuuruus Bruttoinvestointi maksimisuuruus 48923

26 Viljan kuivaus, energiantarpeen laskenta höyrystymisenergian ja realismikertoimen avulla Kuivatettavaa viljaa 400 tonnia Lähtökosteus 23 % Loppukosteus 13 % Kuiva-ainesta kuivassa viljassa Mitä kuivaamaton tonni viljaa painaa? Poistettu vesimärä viljatonnia kohti Poistettu vesimäärä yhteensä Veden höyrystymislämpö Veden höyrystymislämpö Teoreettinen energiantarve 870 kg/tonni 1130 kg 130 kg kg 2260 kj/kg 0,6 kwh/kg kwh Realismikerroin (kuinka paljon enemmän energiaa käytännössä kuluu) 2,4 Energiantarve brutto realismikertoimella korjattuna 78,27 MWh Viljan kuivaus, tarkistus tyypillisen öljykulutuksen avulla Öljyntarve per poistettu litra vettä Kuivauksen öljyntarve Kuivauksen nettoenergiantarve Kuivauksen bruttoenergiantarve 0,15 litraa 7792,2078 litraa 70,3 MWh 78,1 MWh

27 Öljynkorvauspotentiaali hakelämpökeskuksen lisälämmön avulla Kattilan teho 60 kw Muu kuorma sekä hävikit kuivausaikana 0 % Tehoa jäljellä kuivatukseen 60 kw Onko varaajaa kyllä/ei ei Kuivausteho Varastoitavaa energiaa 60 kw 480 kwh/vrk Veden lämpökapasiteetti 0, kwh/( C*litra) Veden lämpökapasiteetti Lämmin varaaja Kylmä varaaja Lämpötilan pudotus Energian varastointikapasiteetti 1, kwh/( C*m3) 80 C 40 C 40 C 47 kwh/m3 Tarvittava varaajan tilavuus - m3 Energiaa kuivaukseen Hakkeen kulutus kwh 48 im3 Teoreettinen öljynkorvaus (lämpötila matalempi ei käytännössä näin hyvä) 2880 litraa

28 Kuinka paljon kuivurin lisälämpöjärjestelmä enintään saa maksaa? Käytettävissä oleva teho kuivaukseen 60 kw Kuivausajan pituus 16 h/vrk Kuivauskauden pituus 30 vrk/vuosi Kuivaustunnit jolloin lämpö päällä 480 h/vuosi Hintahyöty öljy-hake 71 /MWh Hake-energiaa kuivaukseen 28,8 MWh/vuosi Vuotuinen säästö 2042 Investoinnin koroton takaisinmaksuaikavaatimus 10 vuotta Investointiavustus 0 % Mitä lisäinvestointi saa maksaa nettona Bruttoinvestointi maksimisuuruus 20420

29 Kuivurin eristäminen kannattaa! Kuivurin eristäminen kannattaa! Kiitos
