1 ASENNUSOHJEET KÄYTTÄJAN OPAS KIOSK 9310 S

2 YLEISTÄ ASENNUSOHJEET ASENNUSOHJEET 2 Tämä digitaalinen satelliittivastaanotin on tarkoitettu ottamaan vastaan TV-kanavia ja palveluja Canal Digitalilta sekä muiden jakelijoiden salaamattomia TV-kanavia THOR- (1 länsi) ja SIRIUS-satelliiteista (5 itä). Tämä käyttöopas on tarkoitettu käyttäjän avuksi. Se on jaettu kolmeen osaan, joissa jokaisessa on oma sisällysluettelo. Oppaassa on satelliittivastaanottimen asentamista ja sen eri toimintojen käyttämistä koskevat ohjeet; toimintoja ovat esimerkiksi elokuvien ja muiden ohjelmien tilaamiseen tarkoitetut kioskitoiminnot. Osa 1: Digitaalisen satelliittivastaanottimen asentaminen sivut 3-26 Osa 2: Käyttö ja satelliittivastaanottimen toiminnot sivut Osa 3: Kioskitoiminnot, jotka käsittelevät elokuvien ja muiden tapahtumien tilaamista Canal Digitalilta sivut Pakkauksessa on myös seuraavat tarvikkeet: - 1 kaukosäädin ja 2 kaukosäätimen paristoa - 1 verkkojohto - 1 SCART-kaapeli

3 ASENNUSOHJEET SISÄLLYSLUETTELO KAUKOSÄÄDIN, ETUPANEELI Painikkeet ja toiminnot...4 ASENNUSOHJEET...6 Mihin vastaanotin sijoitetaan...6 Paristojen vaihtaminen kaukosäätimeen...6 Turvaohjeita:...6 KYTKENNÄT...7 Digitaalisen vastaanottimen peruskytkentä...7 Digitaalisen ja analogisen vastaanottimen kytkennät...8 Ei Videota...9 VIDEO JA ANALOGINEN VASTAANOTIN (2xscart)...10 VIDEO JA ANALOGINEN VASTAANOTIN (3xscart)...11 VIDEON KANSSA...13 LISÄKYTKENNÄT...14 Kytkentä PUHELINLINJAAN (MODEEMI)...14 Kytkeminen tietokoneeseen...15 Kytkentä hifi-laitteisiin:...15 DIGITAALISEN VASTAANOTTIMEN ASENNUS...16 VAIHE A : JÄRJESTELMÄN ASETUKSET Järjestelmän asetukset TV:n ja nauhurin asetukset...18 TV:N ASETUKSET...18 MODEEMI ASETUKSET...19 Maksu-TV-palvelut CA-moduulilla...19 VAIHE B : TEKNISET TIEDOT...20 ANTENNIN ASETUKSET...21 Satelliittiantennin suuntaus...22 VAIHE C : KANAVIEN TALLENNUS...23 LOPPUSANAT...24 YHTEYSTIEDOT...24 TEKNISET TIEDOT...25 ASENNUSOHJEET SISÄLLYSLUETTELO 3

4 INFO: Näyttää nyt ja seuraavaksi näkyvien ohjelmien nimet OK: valintojen vahvistus GUIDE: Elektroninen ohjelmaopas Valikoissa siirtymiseen, : kanavien valintaan ( ) ja äänenvoimakkuuden säätämiseen ( ) Kanavien valinta, päivän ja ajankohdan valinta PREFER: Suosikkikanavien valinta Valikoista poistuminen, paluu TV-ohjelmiin SERV: Näyttää KIOSKvalikon (ei vielä käytössä) MENU: Näyttää päävalikon +: Antaa lisätietoja ohjelmista, tekstitys ja selostuskielen valinta E: Näyttää kanavalistan A E: Toiminto näppäimet MUTE: (äänen mykistys) TV/SAT: TV/satelliitti vastaanoton valinta Virta päälle/pois (Standby)

5 Toiminta nääppäimet: Valikoissa siirtymiseen, kanavien valintaan, äänenvoimakkuuden säätämiseen Näyttää kellonajan «standby» tilassa, kanavanumeran «on» tilassa, (PLUS) muistin visuaalinen hälytys, (MESS) ilmoittaa viestistä Kortinlukija Päävalikka Vallintojen vahvistus On / Off Virtaliitin Modeenmiliitin TV-liitin Antenni sisään Tietokoneliitännät Ääni ulos Videoliitin Antenni ulos CA Moduulista Toimintotila: Kun katselet jotain ohjelmaa, paina valitsemaasi näppäintä. Jos haluat vaihtaa toiminnosta toiseen, paina ensin EXIT-näppäintä, ja sitten haluamaasi näppäintä. Poistuminen toiminnoista: Paina uudelleen samaa näppäintä tai EXIT-näppäintä.

6 ASENNUSOHJEET Mihin vastaanotin sijoitetaan Sijoita vastaanotin kauas lämmönlähteistä, kuten pattereista. Jätä vastaanottimen ympärille vapaata tilaa, äläkä tuki ilmanvaihtoaukkoja liinoilla, lehdillä ym. Älä sijoita sitä myöskään suoraan auringonvaloon tai voimakkaaseen neonvaloon. ASENNUSOHJEET ASENNUSOHJEET 6 Paristojen vaihtaminen kaukosäätimeen Poista paristojen suojalevy kaukosäätimen takaa. Laita kaksi 1,5 V:n paristoa (R 03, LR 03, AAA tai UM4). Paristojen suojalevy aukeaa, kun laitat pienen kolikon OPEN-sanan yläpuolella olevaan koloon ja nostat kannen. Turvaohjeita: Tärkeää! Virittimen sisällä on vaarallinen jännite. Älä koskaan avaa vastaanottimen kantta (sähköiskun vaara). Vastaanottimen sisäisten osien huolto ja korjaus ei kuulu käyttäjälle. Jos laitteessa ilmenee tekninen vika, ota yhteys Nokia asiakaspalveluun. Varmista ettei tuuletusaukkojen läpi pääse mitään nestettä tai pieniä esineitä. Jos laitteen päälle kaatuu nestettä, ota johto irti seinästä. Jotta laitteeseen ei tiivistyisi kosteutta, vältä käyttämästä sitä välittömästi tuotuasi sen kylmästä lämpimään tai päinvastoin. Vältä laitteeseen kohdistuvia kovia iskuja. Älä jätä vastaanotinta kosteisiin tiloihin. Näin vältät oikosulut, tulipalon ja sähköiskujen vaaran. Väärinkäytön johdosta syntyneiden vikojen korjaus laskutetaan asiakkaalta.

7 KYTKENNÄT Digitaalisen vastaanottimen peruskytkentä (ei analogisia laitteita) COMMON INTERFACE A) Kytke SCART-johto televisioon ja vastaanottimen TV:lle tarkoitettuun SCART-liitäntään (TV). B) Kytke SCART-johto videoon ja vastaanottimen videolle tarkoitettuun SCART-liitäntään (VCR). C) Yhdistä lautaselta tuleva kaapeli (LNB) vastaanottimen liitäntään, jossa lukee LNB IN. D) Kytke lopuksi vastaanottimen virtajohto ( V) lähimpään pistorasiaan. ASENNUSOHJEET KYTKENNÄT 7

8 ASENNUSOHJEET KYTKENNÄT 8 Digitaalisen ja analogisen vastaanottimen kytkennät Kun digitaalinen ja analoginen satelliittivastaanotin kytketään yhteen ja niillä on yhteinen satelliittiantenni, on muistettava seuraavat asiat: Universaali LNB:n (mikroaaltopään) käyttö on erittäin suositeltavaa, jotta kaikkien taajuusalueiden kanavat näkyisivät. Jos käytössä on useita LNB :tä (1 aste länteen ja 5 astetta itään) suositellaan ainoastaan DiSEqC-kytkimen käyttöä. Voit käyttää vain joko analogista TAI digitaalista vastaanotinta. Vastaanottimen, jota ei käytetä, on oltava pois päältä. Et voi esimerkiksi nauhoittaa ohjelmaa analogisen vastaanottimen kautta ja katsoa ohjelmaa digitaalisen kautta. Nykyisen analogisen vastaanottimesi voi todennäköisesti kytkeä digitaaliseen virittimeen monella eri tavoin. Alla on esitelty muutamia vaihtoehtoja. Jos tarvitset lisätietoja, katso analogisen vastaanottimesi ja videosi käyttöoppaasta.

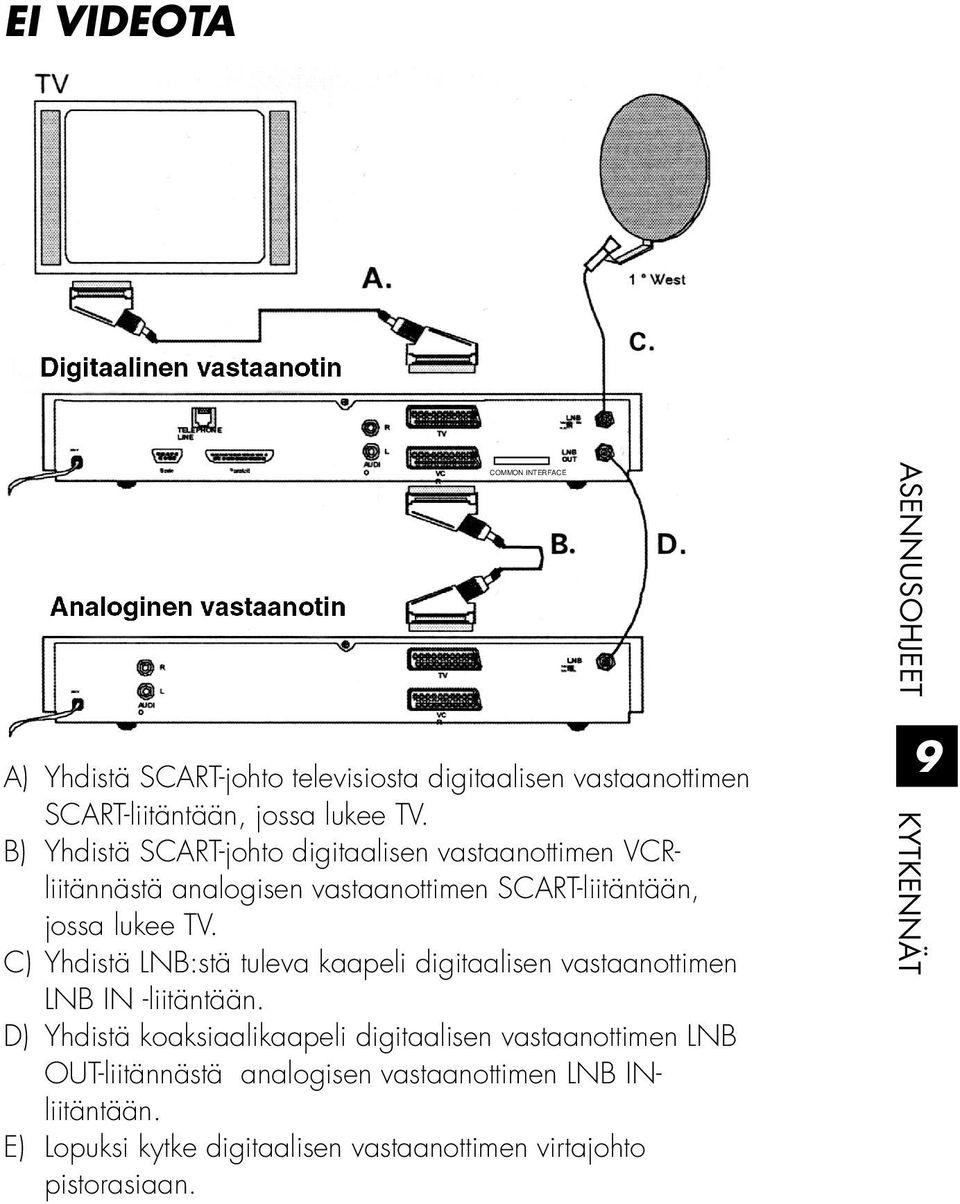

9 EI VIDEOTA COMMON INTERFACE A) Yhdistä SCART-johto televisiosta digitaalisen vastaanottimen SCART-liitäntään, jossa lukee TV. B) Yhdistä SCART-johto digitaalisen vastaanottimen VCRliitännästä analogisen vastaanottimen SCART-liitäntään, jossa lukee TV. C) Yhdistä LNB:stä tuleva kaapeli digitaalisen vastaanottimen LNB IN -liitäntään. D) Yhdistä koaksiaalikaapeli digitaalisen vastaanottimen LNB OUT-liitännästä analogisen vastaanottimen LNB INliitäntään. E) Lopuksi kytke digitaalisen vastaanottimen virtajohto pistorasiaan. ASENNUSOHJEET KYTKENNÄT 9

10 VIDEO JA ANALOGINEN VASTAANOTIN (VAIN 2 SCART-LIITÄNTÄÄ) ASENNUSOHJEET KYTKENNÄT 10 COMMON INTERFACE A) Yhdistä SCART-johto digitaalisen vastaanottimen SCARTliitännästä, jossa lukee TV analogisen vastaanottimen SCART-liitäntään, jossa lukee VCR. B) Yhdistä SCART-johto digitaalisen vastaanottimen VCR - liitännästä videonauhuriin. C) Yhdistä SCART-johto analogisen vastaanottimen TVliitännästä televisioon. D) Yhdistä LNB:stä tuleva kaapeli digitaalisen vastaanottimen LNB IN-liitäntään. E) Yhdistä koaksiaalikaapeli digitaalisen vastaanottimen LNB OUT-liitännästä analogisen vastaanottimen LNB INliitäntään.

11 F) Lopuksi kytke digitaalisen vastaanottimen virtajohto pistorasiaan. VIDEO JA ANALOGINEN VASTAANOTIN (3 SCART-LIITÄNTÄÄ) Analoginen vastaanotin ASENNUSOHJEET KYTKENNÄT 11 A) Yhdistä SCART-johto digitaalisen vastaanottimen TV - liitännästä analogisen vastaanottimen VCR-liitäntään. B) Yhdistä SCART-johto digitaalisen vastaanottimen VCR - liitännästä videonauhuriin. C) Yhdistä SCART-johto analogisen vastaanottimen TVliitännästä Televisioon.

12 D) Yhdistä LNB:stä tuleva kaapeli digitaalisen vastaanottimen E) LNB IN-liitäntään.Yhdistä koaksiaalikaapeli digitaalisen vastaanottimen LNB OUT-liitännästä analogisen vastaanottimen LNB IN-liitäntään. F) Lopuksi kytke digitaalisen vastaanottimen virtajohto pistorasiaan. ASENNUSOHJEET KYTKENNÄT 12

13 VIDEON KANSSA (kaksi eri LNB:tä ja DiSeq-kytkin) DiSeq -kytkimen avulla voit käyttää kahta eri LNB:tä satelliittiantennissa. Kytkin asennetaan LNB:n ja digitaalisen vastaanottimen väliin (LNB IN -liitäntä). Huom! Analogisen vastaanottimen on oltava yhteensopiva DiSeq -kytkimen kanssa. Analoginen vastaanotin ASENNUSOHJEET KYTKENNÄT 13

14 LISÄKYTKENNÄT Kytkentä puhelinlinjaan (modeemi) ASENNUSOHJEET LISÄKYTKENNÄT 14 Modeemilinja mahdollistaa useiden digitaalisten palveluiden käytön. Sen avulla voit mm. tilata ohjelmia tai elokuvia kaukosäätimellä suoraan omaan televisioosi (katso luvut TILAAMINEN ja OHJELMIEN VASTAANOTTO käyttäjän oppaasta). Toisen puhelinlinjan tai pistorasian voit tilata suoraan puhelinyhtiöstäsi. Huomio: varmista, että puhelinlinja on aina kytketty vastaanottimeen!

15 Kytkeminen tietokoneeseen Kytke tietokoneen rinnakkaisportti vastaanottimen rinnakkaisporttiin. Jos olet valinnut vaihtoehdon, jolla voit vastaanottaa tietokoneohjelmia tai pelejä suoraan päätteeseesi, katso käyttäjän oppaan luku OHJELMIEN VASTAANOTTO. Kytkentä HiFi-laitteisiin: ASENNUSOHJEET LISÄKYTKENNÄT 15 Kytke vastaanottimesi vasen ja oikea AUDIO OUT -pistoke hifi-laitteistosi lisälaitteille tarkoitettuun pistokkeeseen. Kytkentäkaapelin voit hankkia hyvinvarustetusta kodinkoneliikkeestä.

16 ASENNUSOHJEET DIGITAALISEN VASTAANOTTIMEN ASENNUS 16 DIGITAALISEN VASTAANOTTIMEN ASENNUS Voit nyt ottaa digitaalisen vastaanottimesi käyttöön. Laita Canal Digital -älykorttisi vastaanottimesi vasemmanpuoleiseen kortinlukijaan Canal Digital -logo ylöspäin. Oikeanpuoleinen kortinlukija ei ole käytössä. Paina vastaanottimen etupaneelissa sijaitsevaa ON / OFFnäppäintä, jolloin näyttöön syttyvät valot «:». Seuraavaksi paina kaukosäätimesi punaista näppäintä (Standby-toiminto) ja laita TV päälle. TV-ruutuun tulee seuraava valikko: Asennus on kolmivaiheinen : Vaihe A : järjestelmän asetukset ( paina 4) Vaihe B : tekniset tiedot (paina 7) Vaihe C : tallenna kanavat (paina 5) Jokaisen vaiheen lopussa pääset edelliseen valikkoon painamalla näppäintä A.

17 VAIHE A : JÄRJESTELMÄN ASETUKSET (näppäin 4) Ensimmäinen vaihe on määritellä ympäristö, missä vastaanotin toimii: onko siihen kytketty TV 16/9 (laajakuva) vai 4/3 (tavallinen), stereo vai mono, onko videonauhuri PAL, SECAM tai SVHS, jne. 1. Järjestelmän asetukset Paina näppäintä 4, JÄRJESTELMÄN ASETUKSET. Paina sitten näppäintä 1. Voit valita haluamasi asetukset kielelle, tekstityksille jne. Käytä painikkeita ja. Syötä päivämäärä ja aika (Syötä ne ensin, jotta varmistat vastaanottimen moitteettoman toiminnan.) Päivämäärää ja aikaa säädetään B-näppäintä painamalla. Seuraa näytölle tulevia ohjeita. ASENNUSOHJEET JÄRJESTELMÄN ASETUKSET 17

18 2. TV:n ja nauhurin asetukset Valitse TV:n ja nauhurin asetukset painamalla näppäintä 2. ASENNUSOHJEET JÄRJESTELMÄN ASETUKSET 18 Voit nyt valita oikeat asetukset laitteistollesi. Pääset liikkumaan otsikosta toiseen joko kaukosäätimen numeronäppäinten tai nuolinäppäinten avulla. Voit selata asetusvaihtoehtoja kaukosäätimen nuolinäppäimillä. TV:n asetukset Tärkeää: Jätä aluksi kohta 3 (TV-SIGNAALI) asentoon NORMAALI, koska useimmat TV-vastaanottimet käyttävät komposiitti videota. Jos et ole täysin tyytyväinen kuvan laatuun (väri, kontrasti), voit valita myös RGB vaihtoehdon. Muista kuitenkin, että jos TV-SIGNAALI on RGB, VIDEOSIGNAALI ei voi olla SVHS. Näiden asetusten yhdistelmä aiheuttaa mustavalkoisen kuvan VCR liitännästä. Asetukset tallentuvat muistiin kun painat A:ta palataksesi JÄRJESTELMÄN ASETUKSET -valikkoon.

19 4 MODEEMI ASETUKSET MODEEM 1 SISAINEN VALINTA 2 AANITAAJUUS YHTEYS 3 SUORA SUUNTANUMERO 6 EI A TAKAISIN Modeemi asetukset Paina näppäintä 4 PÄÄVALIKOSSA (JÄRJESTELMÄN ASETUKSET). Paina näppäintä 3 (MODEEMI ASETUKSET). Tässä valikossa voit muuttaa tarvittaessa modeemin esivalintanumeroita ja yhteystapaa. Vastaanottimen modeemin esiasetukset ovat tarkoitettu suoralle puhelinkytkennälle (ei puhelin keskusta). Maksu-TV-palvelut CA-moduulilla (Ej koske Canal Digital ohjelmia) Jos tilaat palveluja useammalta palveluntarjoajalta, voit ehkä joutua vaihtelemaan älykortteja ja/tai CA-moduuleita. Noudata palveluntarjoajan älykorttia ja/tai CA-moduulia koskevia ohjeita. Työnnä CA-moduuli paikoilleen pohjaan asti vastaanottimen takapaneelissa sijaitsevaan korttipaikkaan (käytä vain DVBstandardin mukaista Common Interface CA-moduulia). Älykortti ja CA-moduuli saattavat myös tuoda esiin erikoisvalikkoja, joita ei ole kuvattu tässä käyttöoppaassa. Noudata tällöin palveluntarjoajan ohjeita. ASENNUSOHJEET JÄRJESTELMÄN ASETUKSET 19

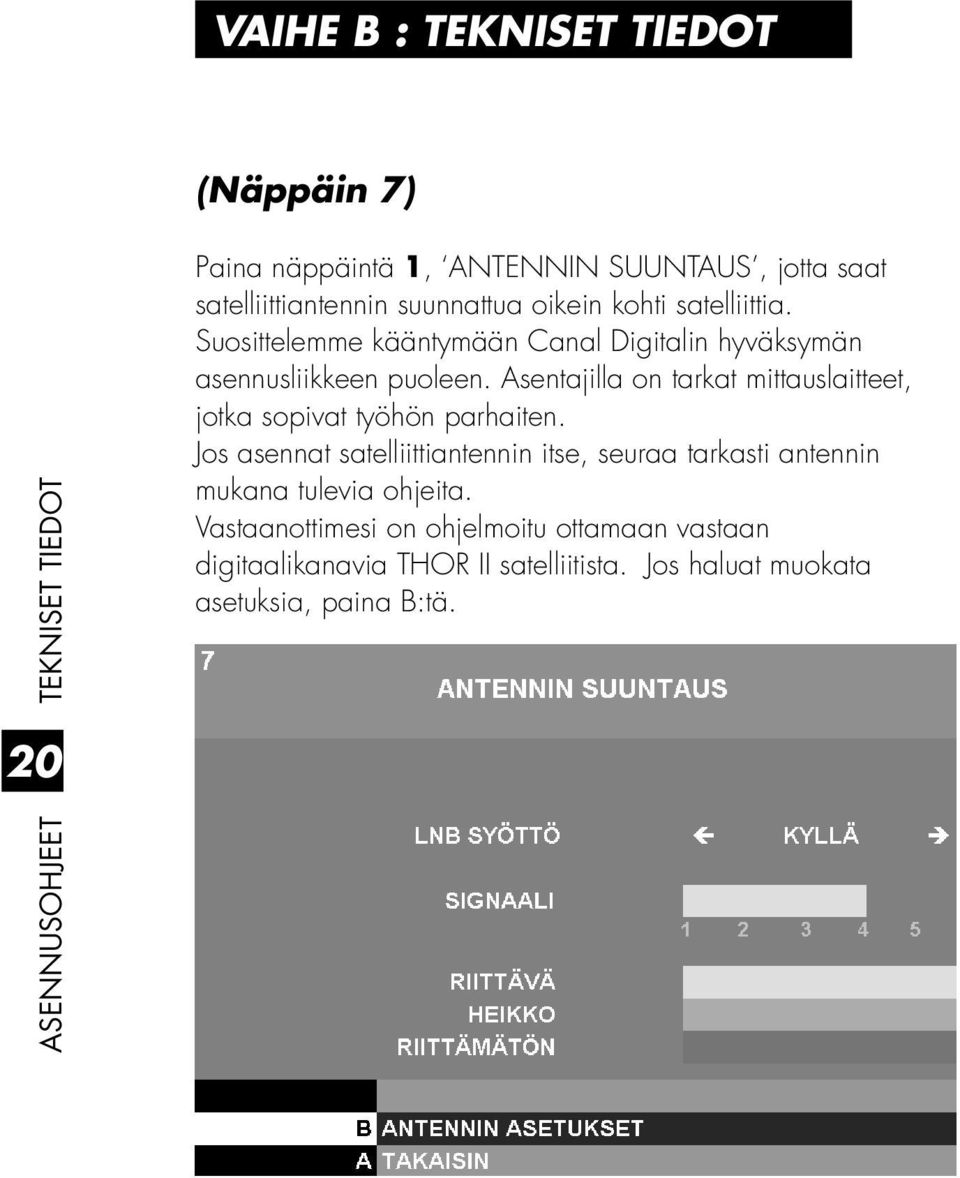

20 VAIHE B : TEKNISET TIEDOT (Näppäin 7) ASENNUSOHJEET TEKNISET TIEDOT 20 Paina näppäintä 1, ANTENNIN SUUNTAUS, jotta saat satelliittiantennin suunnattua oikein kohti satelliittia. Suosittelemme kääntymään Canal Digitalin hyväksymän asennusliikkeen puoleen. Asentajilla on tarkat mittauslaitteet, jotka sopivat työhön parhaiten. Jos asennat satelliittiantennin itse, seuraa tarkasti antennin mukana tulevia ohjeita. Vastaanottimesi on ohjelmoitu ottamaan vastaan digitaalikanavia THOR II satelliitista. Jos haluat muokata asetuksia, paina B:tä.

21 ANTENNIN ASETUKSET Antennin asetukset ovat seuraavat Satelliitti, joka välittää ohjelmat: THOR II Satelliitin taajuus: MHz LNB L.O. taajuus : 9750 MHz Polarisaatio: vertikaali 22 KHz : Ei Tarkista, että LNB L.O.-taajuus on sama kuin antennisi asennusohjeissa tai antennissa mainittu taajuus. Jos et löydä taajuutta, ota yhteyttä liikkeeseen, josta hankit antennin/mikroaaltopään. Jos LNB-taajuutesi ei ole 9750 MHz (ohjelman oletusarvo), voit muuttaa sitä painamalla näppäintä 3. Poista edellinen taajuus painamalla ja näppäile sitten satelliittiantennisi oikea taajuus. Nyt olet valmis aloittamaan satelliittiantennin suuntauksen. ASENNUSOHJEET TEKNISET TIEDOT 21

22 ASENNUSOHJEET TEKNISET TIEDOT 22 Satelliittiantennin suuntaus Palaa ANTENNIN SUUNTAUS -valikkoon (paina B:tä). Voit määrittää LNB-syöttöjännitteen näppäimillä KYLLÄ, jos asennat yhden laitteen EI, jos kyseessä on asennus yhteisantenniin. (Ota yhteys asiantuntijaan). Suuntaa antennisi positioon 1 länsi. TV:n näytöllä näet vastaanottimesi vastaanottaman signaalin laadun ja määrän. Pinta-ala näyttää voimakkuuden ja värit osoittavat laadun (virhemahdollisuuden). Suuntaa satelliittiantenni niin, että laatua osoittava pinta-ala on mahdollisimman suuri. Voit ehkä tarvita toisen henkilön apua tässä vaiheessa. Tärkeää: Vaikka laatua osoittava pinta-ala ei peittäisi koko ruutua, signaali voi silti olla riittävä. Jos taso on vihreä ja noin 4, virhemahdollisuus on hyväksyttävä ja asetukset hyvät. Voit kiinnittää antennin tähän asentoon. Jos taso on oranssi, virheiden määrä on normaalia suurempi. Tarkista suuntaus / vaihda antennin paikkaa. Jos taso on punainen, signaalin laatu ei ole riittävä. Huono näkyvyys voi johtua: satelliittiantennin huonosta suuntauksesta tai vääristä asetuksista. LNB:n väärästä asennosta. LNB:tä ja vastaanotinta yhdistävän koaksiaalikaapelin vahingot (hapettuminen, taipuminen tai taittuminen). Näissä tapauksissa ota yhteyttä asennusliikkeeseen. Kun väri on vihreä ja lukema noin 4, vastaanottimesi on valmiina tallentamaan muistiin kanavat.

23 VAIHE C : KANAVIEN TALLENNUS Valitse PÄÄVALIKOSTA valikko KANAVIEN JÄRJESTELY (näppäin 5). Canal Digital Canal Digital kanaville on valmiiksi annettu tietyt numerot Paina OK käynnistääksesi automaattisen kanavien tallennuksen. ASENNUSOHJEET TEKNISET TIEDOT 23

24 Kun etsintä on lopussa (etsintää osoittava palkki on 100 % kohdalla), muistiin tallennettavien kanavien lista ilmestyy näyttöön automaattisesti. ASENNUSOHJEET TEKNISET TIEDOT 24 LOPPUSANAT Digitaalinen vastaanottimesi on nyt valmis käyttöön. Paina näppäimiä PERSO tai EXIT, niin pääset katsomaan kanavia. Käyttäjän opas ja Pikaopas neuvovat vastaanottimesi kaikkien ominaisuuksien käytössä ja asetusten muuttamisessa. YHTEYSTIEDOT Jos digitaalisnen satelliittivastaanottimen käytössä esiintyy ongelmia, tutustu käyttöoppaan asianomaiseen kohtaan ja Ongelmanratkaisu-osaan (4. Vianetsintä) tai ota yhteyttä myyjään tai asiakaspalveluneuvontaan.

25 TEKNISET TIEDOT 10 COMMON INTERFACE V pistoke 2. Puhelinkaapeli (TNV) 3. Scart-pistoke televisioon (SELV) 4. Scart-pistoke videoon (SELV) 5. RCA-pistokkeet hifi-laitteisiin (SELV) 6. Satelliitti sisään LNB IN (SELV) 7. Satelliitti ulos analogiseen vastaanottimeen (SELV) 8. Rinnakkaisportti tietokoneeseen (SELV) 9. Sarjaportti RS 232 tietokoneeseen (SELV) 10. Korttipaikka älykortilla varaustettva CA-moduulia varten TNV = Telecommunication Network Voltage SELV = Safety Extra Low Voltage IF-liitäntä (LNB sisään): Liitin: F-tyyppinen,(IEC ) RF-syöttötaajuus: MHz RF-syöttöteho: dbm RF-impedanssi: 75 Ohms Suurin virta: 300 ma (ylikuormitussuojattu) Syöttöjännite: V: V/ H: V Ohjausjännite: 22 khz: / V. 50% +/- 10% DiSEqC: «Simple Tone Burst»-kytkin IF-liitäntä (LNB ulos): F-tyyppinen, (IEC ) Läpimeno vaimennus +/-3dB ASENNUSOHJEET TEKNISET TIEDOT 25 Lähetys standardit: Standardi: DVB MPEG2

26 ASENNUSOHJEET TEKNISET TIEDOT 26 TV-SCART liitäntä: IEC 807-9, mukaan Lähtö: Valmiustilassa VCR-PIN8 tai loopissa VCR-SCARTista Pin8: 6V: 16:9. 12V: 4:3 VCR-SCART liitäntä: IEC 807-9, mukaan Y/C-lähtö: Y: Pin19. C: Pin15 (Super-VHS:lle) Audio-lähtö: Liitännät: 2 x RCA IEC 48B(Sec)316 Lähtö: 500 mv nimellinen, max. 2 V Impedanssi: Z < 1000 Ohms Sarjaliitäntä: RS 232C: Liitin: 9 pin SUB-D liitin, naaras (DCE tyyppinen) Siirtonopeus: kbit/s asti Signaalit: 2 out RXD. 3 in TXD. 4 in DTR. 5 GND. 6 out DSR. Pin 1 and Pin 9 (DCD and RI): +12V 680 Ohm pull up resistors. Rinnakkaisliitäntä: IEEE 1284 ja Centronics (yhteensopiva IEEE 1284 standardi, level 2) Liitin: D-liitin, naaras, 25 pin Siirtonopeus ulos: Keskim. 700 kbit/s. Max 1.2 Mbit/s Siirtonopeus sisään: Keskim. 700 kbit/s Puhelinliitäntä: Sisäinen modeemi Standardi: ITU-T:V V32 bis ja V42 bis käytäntö Liitin.: RJ-11 C, 6 pin Salausjärjestelmä: Sulautettu Conax CA Common Interface PCMCIA CAmoduulille Yleisiä tietoja: Toimintalämpötila: C Säilytyslämpötila: C Käyttöjännite: 230 Voltia AC, +10% -6%, 50 Hz ±2% EN / 1993 mukaan. Tehontarve: 20 Wattia Tehontarve valmius-tilassa. Max 9 Wattia

27 2: KÄYTTÄJAN OPAS 27

28 KÄYTTÄJAN OPAS SISÄLLYSLUETTELO KÄYTTÄJAN OPAS SISÄLLYSLUETTELO PÄÄVALIKKO NAUHOITUKSEN OHJELMOINTI Tulevan digitaalisen ohjelman nauhoitus Nauhoitus ohjelma, jota katselet Ajastuksen muistutus SUOSIKKIKANAVIEN VALINTA Prefer (suosikkikanavat) PIN-KOODIT PIN-koodin määrittäminen ja vaihtaminen Kanavien lukitus tai avaaminen Lapsilukko JÄRJESTELMÄN ASETUKSET Oletuskieli Tekstit Äänen voimakkuus TV -viestin kesto Muistutus Päivä / Aika KANAVIEN JÄRJESTELY Kanavalista Kanavien numeroinnin muuttaminen Lisää kanavia Kanavien poistaminen Automaattinen kanavahaku TILAAJAOIKEUKSIEN TARKISTUS Tilaajaoikeudet Postilaatikko ASENNUS...43

29 2. PILOT OHJELMAOPAS LISTA TAULU MUISTI LAJITTELU APUA LISÄÄ VIANETSINTÄ SYMBOLIT JA LYHENTEET...58 KÄYTTÄJAN OPAS SISÄLLYSLUETTELO 29

30 1. PÄÄVALIKKO Paina kaukosäätimestäsi MENU, niin pääset räätälöimään ohjelmavalintojasi, määrittämään suosikkikanavat, lukitsemaan tai avaamaan tietyt kanavat ja vastaanottamaan viestejä vastaanottimesi kautta. Voit valita jonkin PÄÄVALIKON vaihtoehdon painamalla kaukosäätimestä sitä vastaavaa numeroa tai liikkumalla otsikoiden välillä nuolinäppäimillä ±. Vahvista valintasi painamalla OK. KÄYTTÄJAN OPAS PÄÄVALIKKO NAUHOITUKSEN OHJELMOINTI Videon kytkennät löydät ASENNUSOPPAASTA osasta Kytkennät Tulevan digitaalisen ohjelman nauhoitus Vastaanottimesi tulisi olla kanavalla, jota haluat nauhoittaa. Voit ohjelmoida vastaanottimesi vaihtamaan halutulle kanavalle (AJASTUS). Jos vaihdat toiselle digitaalikanavalle nauhoituksen aikana, videosi nauhoittaa aina kanavaa, jota katselet.

31 NAUHOITUKSEN OHJELMOINTI Voit ohjelmoida ajastuksen PÄÄVALIKOSTA. NAUHOITUS -valikkoon pääset painamalla ensin MENU, ja 1. Valitse vapaa muistipaikka ja paina OK. Seuraa ruudulla näkyviä ohjeita Nauhoitus ohjelma, jota katselet Digitaalikanavaa ei voi nauhoittaa, jos katselee toista digitaalikanavaa. Jos vaihdat digitaalikanavaa nauhoituksen aikana, videosi nauhoittaa aina sitä kanavaa, jota katselet. Laita vastaanotin kanavalle, jota haluat nauhoittaa Video Muista ohjelmoida videosi nauhoittamaan ohjelmaa, ja aseta se nauhoittamaan AUX-kanavaa (tai AV-kanavaa). Kanavan nimi voi vaihdella videotyypin mukaan. Katso tarkemmin oman videosi käyttöohjeesta. Seuraa videosi nauhoitusohjeita. Huom! Jos haluat nauhoittaa lukittua kanavaa, muista antaa PINkoodisi (kts. PIN-KOODI tässä oppaassa) ennen kuin hyväksyt asetukset. KÄYTTÄJAN OPAS PÄÄVALIKKO 31

32 Voit ohjelmoida enintään 8 nauhoitusta etukäteen. Voit myös ohjelmoida AJASTUKSEN ohjelmaoppaasta GUIDE (ainoastaan Canal Digital -kanaville). Siirry ohjelmaan, jonka haluat nauhoittaa. Paina OK. Valitse NAUHOITUKSEN OHJELMOINTI Ajastuksen muistutus Jos vastaanottimesi on valmiustilassa, se menee itsestään päälle valiten kanavan, jota haluat nauhoittaa. Jos katselet eri kanavaa kuin se, jolta haluat nauhoittaa, näet muistutuksen (plus). Paina + ja näet viestin, joka kehottaa sinua valitsemaan kanavan, jota haluat nauhoittaa. Kun painat OK, vastaanotin on ohjelmoitu halutulle kanavalle. Huom! Et voi valita toista digitaalikanavaa nauhoituksen aikana! KÄYTTÄJAN OPAS PÄÄVALIKKO SUOSIKKIKANAVIEN VALINTA Tämän vaihtoehdon avulla voit selata ainoastaan niitä kanavia, joista pidät eniten. Paina MENU ja 2, niin näet kanavalistan. Liiku listassa -näppäinten avulla, ja valitse suosikkikanava painamalla OK. Valittujen kanavien viereen ilmestyy merkki q. Jos haluat poistaa kanavan suosikkilistaltasi, toimi kuten yllä.

33 1.2.1 Prefer (suosikkikanavat) Kaukosäätimen näppäin q Tämän toiminnon avulla voit ottaa käyttöön tai poistaa käytöstä suosikkikanavat. Paina kaukosäätisestäsi PREFER -näppäintä ja näet suosikkikanavan symbolin q valkoisena. Kun nyt liikut kanavien välillä, -näppäimillä, siirryt automaattisesti aina seuraavalle suosikkikanavallesi. Paina taas PREFER -näppäintä, ja suosikkikanavan merkki q on punainen. Kun nyt selaat kanavia, pääset katselemaan muitakin kuin suosikkikanaviasi. 1.3 Pin-koodit Lukituksen avulla voit estää pääsyn joillekin kanaville käyttämällä omaa, salaista 4-numeroista PIN-koodia, jonka voit itse valita ja vaihtaa. Tehdasoletus PIN-koodi Määriteltyäsi PIN-koodin vastaanotin pyytää sitä automaattisesti aina kun olet lukinnut jonkun kanavan. KÄYTTÄJAN OPAS PÄÄVALIKKO PIN-koodin määrittäminen ja vaihtaminen Paina MENU, valitse 3. sitten 1. Anna 4-numeroinen valitsemasi luku (ei 0000) Jos haluat vaihtaa koodisi, vastaanotin pyytää ensin vanhan koodin ennen kuin voit vaihtaa uuden sen tilalle.

34 Jokaisessa vaiheessa voit hyväksyä valintasi painamalla OK tai perua sen painamalla A. Määriteltyäsi PIN-koodin voit lukita minkä tahansa digitaalikanavan Kanavien lukitus tai avaaminen Voit estää pääsyn tietyille kanaville lukitsemalla ne. Paina MENU, valitse 3. sitten 2, jolloin pääset LUKITSE TAI AVAA -valikkoon. Vastaanotin pyytää sinua antamaan PINkoodin ja vahvista painamalla OK. KÄYTTÄJAN OPAS PÄÄVALIKKO 34 Tästä valikosta voit myös: Lukita tai avata kanavat yksitellen painamalla OK. Kun lukitset kanavan, sen viereen ilmestyy lukon kuva. Lukita tai avata kaikki kanavat painamalla B. Jos avaat kaikki kanavat, sinun ei tarvitse antaa PIN-koodiasi erikseen, kun katsot lukittua kanavaa. Lukitun kanavan katselu Kun valitset lukitun kanavan, ruudun alalaitaan ilmestyy palkki, jossa kysytään haluatko katsella kanavaa. Paina OK ja anna sitten PIN-koodisi. Näin pääset katsomaan lukittua kanavaa.

35 Huom! Jos unohdat PIN-koodisi, soita Canal Digitalin asiakaspalveluun Lapsilukko Sinulla on mahdollisuus lukita ikärajoituksin Canal+:n ohjelmia. Ikärajoitukset on lajiteltu neljään kategoriaan: 5 vuotta: Ohjelmat, jotka on tarkoitettu 5 vuodesta alaspäin: Lastenohjelmat ja piirretyt. Tällä toiminnolla näkyy ainoastaan ikärajalle 5 vuotta tarkoitetut ohjelmat. Ohjelmat, jotka on tarkoitettu 10, 15 ja 18 vuotiaille ovat lukittuja. 10 vuotta: Ohjelmat, jotka on tarkoitettu 10 vuodesta alaspäin: Perheelokuvat. Tällä toiminnolla näkyy ainoastaan ikärajoille 5 ja 10 vuotta tarkoitetut ohjelmat. Ohjelmat, jotka on tarkoitettu 15 ja 18 vuotiaille ovat lukittuja. 15 vuotta: Ohjelmat, jotka on tarkoitettu 15 vuodesta alaspäin: Nuoriso- ja aikuisten elokuvat. Tällä toiminnolla näkyy ainoastaan ikärajoille 5, 10 ja 15 tarkoitetut ohjelmat. Ohjelmat, jotka on tarkoitettu 18 vuotiaille ovat lukittuja. 18 vuotta: Kaikki ohjelmat ikärajoille 5, 10, 15 ja 18 sallittuja: Eroottiset elokuvat sekä erittäin väkivaltaiset elokuvat. Käyttämällä lapsilukkoa voit lukita Canal+:n ohjelmia. Muut kanavat ovat kokonaan sallittuja. KÄYTTÄJAN OPAS PÄÄVALIKKO 35 Näin käytät toimintoa: 1. Paina MENU päästäksesi päävalikkoon. 2. Paina 3. PIN-KOODI ja valitse 3. ASETA IKÄRAJA. Seuraava kuva ilmestyy ruutuun.

36 Vaihtaaksesi ikärajaa, anna PIN-koodisi ja vahvista painamalla OK. KÄYTTÄJAN OPAS PÄÄVALIKKO Käytä näppäimiä kaukosäätimestä ja valitse ikäraja. Vahvista OK näppäimellä. 4. Pääset takaisin TV-kanaville painamalla EXIT. Kun menet lukitulle kanavalle näkyy kuvaruudulla teksti: Anna PIN-koodi. Saat ohjelman näkyviin antamalla PIN-koodisi ja vahvistamalla sen OK näppäimellä. 1.4 JÄRJESTELMÄN ASETUKSET Paina MENU ja 4 Valitse 1 YLEISET ASETUKSET JÄRJESTELMÄN ASETUKSET -valikon avulla määrittelet vastaanottimen oletusasetukset. Valitse haluamasi numero tai liiku otsikoiden välillä nuolinäppäimillä. Otsikoiden sisällä vaihdat vaihtoehtoja -näppäimillä.

37 1.4.1 Oletuskieli Hyödyllinen vaihtoehto silloin, jos ohjelmassa on tarjolla valitsemasi kieli. Voit valita englannin, norjan, tanskan, suomen, ruotsin tai alkuperäiskielen. Vaihdat kielen -näppäimillä. Jos valitset esimerkiksi englannin, kuulet vastaanottimestasi ohjelman englanniksi (sikäli kun ne on saatavilla) Tekstit Voit valita millä kielellä haluat ohjelman tekstityksen. Valittavanasi on englanti, norja, tanska, suomi, ruotsi tai ei mitään. Vaihdat kielen -näppäimillä. Jos valitset suomen, saat ohjelmaasi suomalaiset tekstit (sikäli kun ne ovat saatavilla). KÄYTTÄJAN OPAS PÄÄVALIKKO Äänen voimakkuus Voit säätää digitaalikanavien äänenvoimakkuuden haluamallesi tasolle, vaikkapa samalle tasolle kuin normaali kanaviesi (esim. TV1, TV2, MTV3 jne.) äänenvoimakkuus. Huom! Katsellessasi ohjelmaa voit säätää äänen voimakkuutta -näppäimillä.

38 1.4.4 TV -viestin kesto Tämä toiminto määrittää kuinka kauan ruudussa näkyy palkki, joka ilmoittaa kanavan nimen ja numeron aina kanavan vaihdon jälkeen. Vaihtoehdot ovat poissa, 3 sekuntia tai 6 sekuntia. Vaihdat kielen -näppäimillä Muistutus Muistutus aktivoituu automaattisesti, kun muistiin valitsemasi ohjelma on alkamassa. PLUS -teksti vastaanottimen näytössä Päivä / Aika Nämä on annettava, jotta vastaanotin toimii moitteettomasti. Aseta aika ja päivämäärä valitsemalla ensin AIKA / PÄIVÄMÄÄRÄ ja paina sitten B tai OK. Valitse KESÄ tai TALVI ja hyväksy painamalla OK. KÄYTTÄJAN OPAS PÄÄVALIKKO 38 Huom! Valittuasi nämä oletusasetukset, sinun on tallennettava ne. Se tapahtuu asettamalla vastaanotin valmiustilaan (stand-by). 1.5 KANAVIEN JÄRJESTELY Kanavien järjestely menusta saat listan kaikista saatavillaolevista kanavista sekä mahdollisuuden tehdä kanavajärjestelyjä. Saatavilla olevat toiminnot kts. allaolevaa kuvaa.

39 1.5.1 Kanavalista Voit koska tahansa hakea esiin listan kanavista, jotka olet vastaanottimeesi tallentanut. Kanavalistan hakeminen Näin haet esiin kanavalistan: Paina MENU, ja 5. KANAVIEN TALLENNUS -valikko tulee esiin. Valitse vaihtoehto 1. KANAVALISTA. Siirry sivulta toiselle -näppäinten avulla tai antamalla suoraan kanavan numeron. Suosikkikanavat ja lukitut kanavat tunnistat vastaavista merkeistä q tai lukon kuva Kanavien numeroinnin muuttaminen Canal Digitalin oletusnumerointi on lähtökohtana ohjelmalehdessä ja ohjelmaoppaassa. Canal Digitalin oletusnumeroinnin kanavien numerot ovat Kanavia numero voi muuttaa. Pääset tähän toimintoon KANAVIEN TALLENNUS-valikosta Paina MENU ja 5. Valitse 2.VAIHDA KANAVIEN NUMEROINTIA -näppäinten avulla voit liikkua sivulta toiselle. Voit myös antaa suoraan kanavan numeron. Jos haluat siirtää kanavan toiseen paikkaan, valitse se OK:lla. Valitse sitten sen uusi sijainti nuolinäppäimillä. Vahvista sijainti painamalla OK. KÄYTTÄJAN OPAS PÄÄVALIKKO 39

40 KÄYTTÄJAN OPAS PÄÄVALIKKO Lisää kanavia Canal Digital tarjoaa tulevaisuudessa yhä enemmän kanavia ja palveluita. Tämän toiminnon avulla voit tallentaa uudet kanavat vastaanottimesi muistiin heti, kun ne ovat tarjolla. Valikossa KANAVIEN TALLENNUS: Paina ensin MENU ja 5 Valitse 3 (LISÄÄ KANAVIA) ja vahvista OK Vastaanottimesi etsii automaattisesti uudet kanavat tai palvelut. Ruudussa näkyy odotuskuva. Kun etsintä on päättynyt, näet vastaanottimeesi tallennettujen kanavien päivitetyn listan.

41 1.5.4 Kanavien poistaminen Jos haluat poistaa kanavia listalta, mene valikkoon KANAVIEN JÄRJESTELY. Paina ensin MENU ja 5 Valitse 4 POISTA KANAVIA Näet listan kanavista, jotka voit poistaa. Valitse kanava, jonka haluat poistaa nuolinäppäimillä ja vahvista valinta painamalla OK. KÄYTTÄJAN OPAS PÄÄVALIKKO Automaattinen kanavahaku Ohjeet kanavahausta ensimmäisellä kerralla kts. Asennusopas s. 23. Saadaksesi automaattisen kanavahaun: Paina MENU ja 5. KANAVIEN JÄRJESTELY. Valitse 5. AUTOMAATTINEN KANAVAHAKU ja vahvista painamalla OK.

42 Anna PIN-koodisi ja vahvista painamalla OK. Canal Digitalin kanaville on valmiiksi annettu tietyt numerot. Paina OK. KÄYTTÄJAN OPAS PÄÄVALIKKO 42 Kun etsintä on loppunut (näytössä 100%) näet listan kanavista, jotka on haettu vastaanottimeen.

43 1.6 TILAAJAOIKEUKSIEN TARKISTUS Tilaajaoikeudet Voit tarkistaa älykorttisi tilaajaoikeudet tästä valikosta. Paina MENU ja 6 Valitse 1. TILAUSOIKEUKSIEN TARKISTUS Taulukosta näet tilaamasi kanavapaketin päivitystiedot ja voit tarkistaa, että olet saanut päivityksen kortillesi. Kortti päivitetään aina kuukaudeksi kerrallaan Postilaatikko Sinulle voi tulla viesti koska tahansa. Silloin vastaanottimesi näyttöön ilmestyy sana MESS. Jos haluat lukea viestisi Paina ensin MENU ja 6. Valitse 2 POSTILAATIKKO. Vahvista valinta painamalla OK. KÄYTTÄJAN OPAS PÄÄVALIKKO 43 Kun olet hakenut viestisi, MESS-viesti katoaa vastaanottimen näytöltä. Postilaatikko säilyttää 10 viimeistä viestiä. Paina EXIT, niin pääset pois päävalikon toiminnoista. 1.7 ASENNUS Lisätietoa Asennusoppaasta (s.16).

44 2. PILOT Katsellessasi jotain ohjelmaa voit painaa PILOT -näppäintä ja saat tietoja juuri meneillään olevista ohjelmista tai Canal Digitalin kanavien tulevista ohjelmista. Kun painat PILOT - näppäintä, TV:n ylä- ja alalaitaan ilmestyy viestipalkki. KÄYTTÄJAN OPAS PILOT Alapalkki Katselemasi kanavan numero ja nimi sekä aika. 2. Yläpalkki Tietoja kanavasta, jonka valitsit PILOT-toiminnolla ja ehkä myös ohjelman symbolit (katso oppaan lopusta). Kanavan numero ja nimi Valitun kanavan seuraavan ohjelman nimi ja laji Ohjelman alkamis- ja päättymisaika Tekniset tiedot: stereoääni, tekstit.

45 3. Miten käytän PILOT-toimintoa Jos haluat tietää mitä muilla kanavilla esitetään juuri nyt ja kuitenkin pysyä katsomallasi kanavalla Paina -näppäimiä. Tai anna suoraan haluamasi kanavan numero. Jos haluat vaihtaa ohjelmaan, jonka tiedot näkyvät yläpalkissa, vahvista valinta painamalla OK. 4. Jos haluat tietää tietyn kanavan seuraavan ohjelman Paina -näppäimiä. Jos haluat lisätietoa ohjelmasta, jonka olet valinnut PILOTtoiminnon avulla Paina + -näppäintä. Huom! Jos olet aktivoinut PREFER -toiminnon (kts. SUOSIKKIKANAVIEN VALINTA, ) PILOT näyttää vain suosikkikanaviesi tiedot. Jos valitsemasi kanava on lukittu (kts. LUKITSE JA AVAA,), vastaanotin kysyy ensin PIN-koodisi ennen kuin pääset kanavalle. 5. Poistut PILOTtoiminnosta painamalla uudelleen PILOT -näppäintä tai EXIT - näppäintä. KÄYTTÄJAN OPAS PILOT 45

46 3. OHJELMAOPAS OHJELMAOPAS näyttää Canal Digitalin kaikki ohjelmat viikoksi eteenpäin. Pääset sinne painamalla GUIDE. Voit valita viidestä vaihtoehdosta: A-LISTA B-TAULU C-MUISTI D-OMAT E-APUA KÄYTTÄJAN OPAS OHJELMAOPAS 46 Vaihtoehdosta toiseen pääset painamalla haluamaasi näppäintä. LISTA (A -näppäin): näyttää kaikki ohjelmat esitysjärjestyksessä. TAULU (B -näppäin): näyttää jokaisen kanavan ohjelmat esitysjärjestyksessä. MUISTI (C -näppäin): näyttää ohjelmat, jotka on valittu LISTALTA. OMAT (D -näppäin): näyttää ohjelmavalikoiman lajin mukaan. Sen avulla voit räätälöidä oman suosikkilistasi valitsemalla ohjelman lajin, kanavan ja ajan jotka sinulle parhaiten sopivat. APUA (E-näppäin): tietoja muista toiminnoista ja niihin siirtymisestä. Ohjelmaoppaasta pääset pois painamalla joko GUIDE tai EXIT. 3.1 LISTA Paina ensin GUIDE ja A LISTASTA näet Canal Digitalin kaikki ohjelmat viikon ajan. Ne näytetään esitysjärjestyksessä.

47 Voit liikkua vaihtoehdosta toiseen nuolinäppäinten avulla. Voit katsoa listalta tiettynä päivänä ja tiettyyn aikaan alkavat ohjelmat. Päivämäärän valinta Paina näppäintä joka vastaa halutun viikonpäivän numeroa (1-7). Kellonajan valinta Jos haluat nähdä listan ohjelmista, jotka näytetään tiettynä päivänä: Kello , paina päivää vastaavaa näppäintä (1-7) Kello , paina 8. Kello , paina 0. Kello , paina 9 Jos esimerkiksi haluat nähdä listan ohjelmista, jotka esitetään perjantaina illalla, paina 5 ja sitten 0. Valitse ohjelma -näppäimillä ja paina OK. Sen jälkeen voit: Tarkistaa esitetäänkö sitä juuri nyt. KÄYTTÄJAN OPAS OHJELMAOPAS 47

48 Lisätä sen MUISTIIN, jottet unohda sen pian alkavaa esitystä Poistaa sen MUISTISTA. Ohjelmoida tai perua vastaanottimen ajastuksen tulevan ohjelman nauhoitusta varten. Näppäin + Jos haluat nähdä lisätietoja valitusta ohjelmasta (pituus, lyhyt esittely, ohjaaja, näyttelijät.), paina TAULU Paina ensin GUIDE ja B KÄYTTÄJAN OPAS OHJELMAOPAS 48 TAULU esittää Canal Digitalin ohjelmat kanavittain aikajärjestyksessä. Voit liikkua TAULUSSA kaikilla nuolinäppäimillä. Voit hakea TAULUUN tietyn päivän ja ajan ohjelmat. Päivän valinta Paina viikonpäivää vastaavaa numeroa (1-7, maanantai= 1, jne )

49 Kellonajan valinta Jos haluat nähdä listan ohjelmista, jotka näytetään tiettynä päivänä: Kello , paina päivää vastaavaa näppäintä (1-7) Kello , paina 8. Kello , paina 0. Kello , paina 9 Jos esimerkiksi haluat nähdä taulussa ohjelmat, jotka esitetään perjantaina illalla, paina 5=perjantai ja sitten 0=kello Voit myös etsiä tietyllä kanavalla tai tiettyyn aikaan esitettävän ohjelman painamalla B-näppäintä (ETSI). Valitse haluamasi ohjelman nuolinäppäimillä ja paina sitten OK, niin voit: Tarkistaa, esitetäänkö ohjelmaa juuri nyt. Vaihtaa ohjelmaa esittävälle kanavalle. Näppäin + Jos haluat nähdä lisätietoja valitusta ohjelmasta (pituus, lyhyt esittely, ohjaaja, näyttelijät.), paina MUISTI Paina ensin GUIDE ja C KÄYTTÄJAN OPAS OHJELMAOPAS 49

50 Voit valita tulevan ohjelman LISTALTA (A -näppäin) ja lisätä sen MUISTIIN. Valitse ohjelma -näppäimillä ja vahvista OK:lla. Vastaanotin voi myös muistuttaa sinua muistiin tallennetun ohjelman alkamisesta kuvalla. Jos haluat valita tämän toiminnon, mene YLEISET ASETUKSET - valikkoon ja paina MENU ja 4. KÄYTTÄJAN OPAS OHJELMAOPAS 50 Muutamaa minuuttia ennen ohjelman alkua muistutus käynnistyy: Kuvallinen muistutus: Vastaanottimen näytössä näkyy «PLUS». Kun painat kaukosäätimestä + -merkkiä, viesti kertoo muistiin tallennetun ohjelman nimen. Jos haluat nähdä ohjelmat, jotka olet tallentanut MUISTIIN, paina näppäintä C (MUISTI). Valitse haluamasi ohjelman nuolinäppäimillä ja paina sitten OK, niin voit: Tarkistaa, esitetäänkö ohjelmaa juuri nyt. Poistaa sen MUISTISTA. Voit myös hakea MUISTISTA tiettynä päivänä ja tiettynä aikana alkavat ohjelmat: Päivän valinta Paina näppäintä, joka vastaa viikonpäivän numeroa (1-7). Kellonajan valinta Jos haluat nähdä ohjelmat, jotka näytetään tiettynä päivänä: Kello , paina päivää vastaavaa näppäintä (1-7) Kello , paina 8. Kello , paina 0. Kello , paina 9 Jos esimerkiksi haluat nähdä MUISTISSA olevat ohjelmat, jotka esitetään perjantaina illalla, paina 5 ja 0. Näppäin + Jos haluat nähdä lisätietoja valitusta ohjelmasta (pituus, lyhyt esittely, ohjaaja, näyttelijät.), paina +.

51 Huom! Kun MUISTIIN tallennettu ohjelma on esitetty, se poistuu MUISTISTA. MUISTIIN voi tallentaa enintään 20 ohjelmaa. MUISTIIN tallennetun ohjelman viereen ilmestyy M-kirjaimen kuva, kun katsot LISTAA tai LAJITELTUA LISTAA. 3.4 LAJITTELU Paina ensin GUIDE ja D LAJITTELU esittää ohjelmat lajityypeittäin. Tämän toiminnon avulla voit määritellä oman lajittelusi valitsemalla sinua eniten kiinnostavan ohjelmalajin, kanavan ja esitysajan. Voit valita kolmesta erilaisesta lajittelusta: KÄYTTÄJAN OPAS OHJELMAOPAS Kolme ennakkolajittelua: Elokuva Urheilu Makasiini Siirry nuolinäppäimillä siihen ennakkolajitteluun, jonka haluat valita ja paina OK, niin pääset suoraan lajiteltuun listaan.

52 Jos esimerkiksi valitset vaihtoehdon MAKASIINI, saat listan kaikista makasiiniohjelmista, joita esitetään eri kanavilla juuri nyt tai lähitulevaisuudessa. 2. Muu tyyppi -lajittelu: Valitsemalla MUU TYYPPI nuolinäppäimillä sekä OK:lla, saat listan ohjelmista jotka on lajiteltu seuraavien kriteerien mukaan: sarja makasiiniohjelma asiaohjelma musiikki show KÄYTTÄJAN OPAS OHJELMAOPAS Oma lajittelusi : Valitse OMA LAJITTELU ( tai sekä 0-näppäin), ja voit valita: Ohjelmatyypin: (elokuva, urheilui, jne.) ja/tai alalajin. Vuorokaudenajan (aamu, ilta, jne.) Tietyn kanavan. Esimerkiksi valitsemalla ohjelmatyypin ELOKUVA ja alalajin LUONTO sekä vuorokauden ajan ILTA, näet luettelon kaikista luontoelokuvista kaikilla eri kanavilla samana iltana tai valittuna iltana. Omat lajittelut voi tallentaa muistiin, joten voit käyttää niitä jatkuvasti, muokata niitä ja tutkia lajiteltuja ohjelmalistoja. Omat lajittelut nimetään automaattisesti: LAJITTELU1, LAJITTELU2 tai LAJITTELU3. Voit myös antaa niille omat nimet. Voit valita viikonpäivän tai kellonajan, jolta haluat lajitellun listan. Päivämäärän valinta Paina näppäintä, joka vastaa halutun viikonpäivän numeroa (1-7). Kellonajan valinta Jos haluat nähdä lajittelun ohjelmista, jotka näytetään tiettynä

53 päivänä: Kello , paina päivää vastaavaa näppäintä (1-7) Kello , paina 8. Kello , paina 0. Kello , paina 9 Jos esimerkiksi haluat nähdä lajitellun listan ohjelmat, jotka esitetään perjantaina illalla, paina 5 ja 0. Mitä voit tehdä LAJITTELUSSA: Valitse ohjelma -näppäimillä ja paina OK. Sen jälkeen voit: Tarkistaa esitetäänkö sitä juuri nyt. Lisätä sen MUISTIIN, jottet unohda sen pian alkavaa esitystä Poistaa sen MUISTISTA. Ohjelmoida tai perua vastaanottimen ajastuksen tulevan ohjelman nauhoitusta varten. Näppäin + Jos haluat nähdä lisätietoja valitusta ohjelmasta (pituus, lyhyt esittely, ohjaaja, näyttelijät.), paina APUA Paina GUIDE ja E Jos tarvitset apua LISTASSA, TAULUSSA, MUISTISSA tai LAJITTELUSSA, paina näppäintä E, niin pääset APUA-valikkoon. Valikoista näet jokaisen toiminnon määritelmän ja vinkkejä. Miten valikossa liikutaan. Mitä toiminnolla voidaan tehdä. Kun haluat poistu APUA -valikosta takaisin edelliseen valikkoon, paina E -näppäintä. KÄYTTÄJAN OPAS OHJELMAOPAS 53

54 KÄYTTÄJAN OPAS OHJELMAOPAS LISÄÄ Paina + 1. Kieli ja tekstit: Paina +, niin voit valita Canal Digital -kanavien ohjelmien kielen ja tekstityksen kielen. Tätä toimintoa voi käyttää, jos ohjelmassa on valittavana haluamasi kieli tai tekstitys.

55 Voit liikkua vaihtoehdosta toiseen (kieli, tekstit) -näppäinten avulla. Tarjolla olevat kielet ja tekstitykset saat esiin painamalla -näppäimiä. Vahvista valintasi painamalla joko + tai OK. 2. Lisää tietoa ohjelmista: Valitse ohjelma (LISTASTA, TAULUSTA, MUISTISTA TAI LAJITTELUSTA) ja paina +, niin saat lisää tietoa: lyhyen esittelyn, näyttelijät, ohjaaja jne. 3. Jos päätteessäsi näkyy sana»plus»: Vastaanotin varoittaa sinua siitä, että MUISTIIN tallennettu ohjelma on alkamassa. Paina +, niin saat ohjelman nimen näkyviin. Jos haluat siirtyä ohjelmaan, paina OK. KÄYTTÄJAN OPAS OHJELMAOPAS 55

56 4. VIANETSINTÄ 1. Ongelma Musta ruutu tai pysäytyskuva. Kuva muuttuu pieniksi ruuduiksi (mosaiikki). Ääni ei kuulu. Punainen neliö tai piste ruudussa (kun sääolot ovat huonot). KÄYTTÄJAN OPAS VIANETSINTÄ 56 Mitä voit tehdä? Vaihda kanavaa ja palaa takaisin. Kytke vastaanotin valmiustilaan (paina punaista stand-by - näppäintä). Kytke vastaanotin pois päältä ja takaisin päälle (virtakytkin vastaanottimen etupuolella). Tarkista, että tilaajaoikeutesi ovat kunnossa (paina MENU ja 6). Jos tilaajaoikeuksiasi ei ole vielä päivitetty, jätä vastaanotin päälle noin 30 minuutiksi halutulle kanavalle. Tarkista LNB -asetukset ANTENNIN SUUNTAUS - valikosta (paina MENU, 7, 1). Jos tasoa osoittava väri on oranssi tai punainen, tarkista: onko satelliittisi suunnattu oikein onko kaapeli LNB:stä vastaanottimeen kunnossa onko LNB kunnossa Tarkista kaikki kaapelit, kytke kaikki kaapelit TV:n, vastaanottimen ja videon välillä ensin irti ja sitten takaisin. 2. Ongelma Jos laitteistosi ominaisuuksia ei tunneta (TV-ruutu 4/3, 16/9, videon ominaisuudet) Mitä voit tehdä? Etsi ruutuun TV:N JA VIDEON STANDARDI -valikko. Paina MENU, sitten 4 ja 2, tarkista asetukset. Kytke vastaanottimesi valmiustilaan (punainen standby-näppäin).

57 3. Ongelma Jos OHJELMAOPPAASSA ei ole mitään tietoja, tai tiedot eivät vastaa valitsemaasi päivää. Mitä voit tehdä? Tarkista että vastaanottimen päivämäärä ja kellonaika ovat oikein. Paina MENU, sitten 4 ja 1 ja B. 4. Ongelma Jos sinulla on vaikeuksia tilata ohjelmia ilman ennakkotilausta. Mitä voit tehdä? Tarkista, että vastaanottimesi on kytketty kunnolla puhelinlinjaan. Valitse toinen maksutapa 5. Ongelma Jos TV-kuva tai nauhoittamasi ohjelma on mustavalkoinen, vaikka sen pitäisi olla väriohjelma. Mitä voit tehdä? Tarkista TV:N JA VIDEON STANDARDI -valikosta (paina MENU, 4, 2), ovatko asetukset oikeat laitteillesi, tai valitse oletusasetukset: RGB TV-signaalille PAL videonauhurille Jos sinulla on yhä ongelmia: Tarkistuta laitteesi Canal Digital -jälleenmyyjällä. Tarkista antennin asentaneelta yritykseltä, että antennin asetukset ovat oikein. KÄYTTÄJAN OPAS VIANETSINTÄ 57

58 5. SYMBOLIT JA LYHENTEET KÄYTTÄJAN OPAS SYMBOLIT JA LYHENTEET 58 q MENU-toiminnossa valituille suosikkikanaville tulee muissakin valikoissa tämä merkki. Sinun on helppo tunnistaa ne yhdellä silmäyksellä. Kun painat q, symboli näkyy valkoisena ruutusi oikeassa alalaidassa. Silloin voit liikkua suoraan suosikkikanavalta toiselle. Jos haluat selata kaikkia kanavia, paina q. Silloin symboli näkyy punaisella. h Tämä symboli viittaa OHJELMAOPPAAN ohjelmiin. Niitä esitetään parhaillaan ruudun osoittamalla kanavalla. Jos painat OK, siirryt katsomaan valittua ohjelmaa. k Tämä symboli liittyy ohjelmiin, jotka on tallennettu MUISTIIN.

59 j Tämä symboli liittyy OHJELMAOPPAAN ohjelmiin, ja tarkoittaa sitä, että olet ohjelmoinut päätteen ajastuksen kanavalle, jota haluat nauhoittaa. o Tämä symboli osoittaa lukitut kanavat. n Symboli ilmestyy hetkeksi, kun olet avannut ohjelman. DUB Nämä lyhenteet viittaavat ohjelman esitysteknisiin yksityiskohtiin: Kansainvälinen ääni, selostus, tekstitys jne. KÄYTTÄJAN OPAS SYMBOLIT JA LYHENTEET 59

60 60

61 3: KIOSKI 61 SISÄLLYS 1 KIOSKITOIMINNOT ELOKUVIEN JA MUIDEN OHJELMIEN TILAAMINEN MUUT TILAUSTAVAT KIOSKIPALVELUIDEN VIANMÄÄRITYS...70

62 KIOSKI Elokuvien ja tapahtumien tilaaminen satelliittivastaanottimeen Digitaalisen satelliittivastaanottimen avulla voit tilata elokuvia ja tapahtumia suoraan kotiisi ja televisioosi painamalla kaukosäätimen painikkeita. KIOSK-kanavilla esitetään monenlaisia elokuvia - draama-, toiminta-, komedia-, jännitys-, perhe- ja eroottisia elokuvia sekä paljon muuta. Kioskin välityksellä voit tilata myös muita ohjelmia. Esimerkiksi Formula 1 -lähetykset ovat interaktiivisia, mikä tarkoittaa, että voit itse vaihtaa kuvakulmaa kaukosäätimen avulla kotoa käsin koko kilpailun ajan - toisin sanoen olet itse oman Formula 1 -kilpailun televisiolähetyksen ohjaaja! 62 KIOSKI KIOSK esittää elokuvia kellon ympäri. KIOSK 1 esittää tilattavien elokuvien trailereita, jotta sinulla olisi parempi käsitys siitä, mistä elokuvat kertovat. KIOSK-kanavat 2-12 lähettävät elokuvia kaikkina aikoina vuorokaudesta useina päivinä viikossa, jotta sinun olisi helppo löytää juuri sinulle sopiva elokuvan esitysaika. KIOSK-kanavia käytetään erityistapahtumien, kuten Formula 1 -lähetysten esittämiseen. KIOSK-elokuvien tilaaminen tapahtuu puhelinverkon välityksellä ja satelliittivastaanottimeen asennetun modeemin avulla. Laite varaa puhelinlinjan tilauksen vaatimaksi ajaksi, joka on vain noin sekuntia. Puhelinyhteyttä ei tarvita tilattua elokuvaa katsottaessa. Jotta voit tilata elokuvia KIOSK-palvelusta, digitaalisen satelliittivastaanottimen mukana toimitettu modeemikaapeli on kytkettävä puhelinverkkoon.

63 Jos satelliittivastaanottimeen asennetun modeemin kanssa käytettävä puhelinlinja on puhelinvaihteen alaisuudessa, valitse ANSLUTNING-valikosta FÖRVALSTAL ja numero, jota käytetään ulkolinjan valitsemiseen puhelinnumeroa valittaessa (yleensä nolla). Valitse numero painamalla painikkeita. 1. KIOSKITOIMINNOT Kun olet valinnut jonkin KIOSK-kanavan, siirry ohjelmavalikkoon painamalla kaukosäätimen SERV-painiketta. Ohjelmavalikossa näkyvät elokuvat, jotka voidaan tilata. KIOSKI 63 Kaukosäätimen painikkeilla A, B, C, D ja E käytetään seuraavia toimintoja: PROG (A-painike): näyttää luettelon kaikista tällä hetkellä ja lähitulevaisuudessa esitettävistä elokuvista. BEST (B-painike): käytetään elokuvan tilaamiseen yhdessä elokuvan viitenumeron kanssa. ERBJ (C-painike): tietoa erikoistarjouksista. STATUS (D-painike): näyttää viiteluettelon tilatuista elokuvista sekä viimeisimmistä esitysajoista. HJÄLP (E-painike): tietyt ohjelmatiedot ovat saatavissa, vaikka elokuvaa ei olisikaan tilattu. Selaa elokuvia painamalla kaukosäätimen - ja -painikkeita. Saat lisätietoa valitusta elokuvasta painamalla +-painiketta.

64 2. ELOKUVIEN JA MUIDEN OHJELMIEN TILAAMINEN On mahdollista tilata joko parhaillaan esitettävä elokuva tai tuleva elokuvaesitys. Valitse ensin jokin KIOSK-kanava. Jos elokuvan esittäminen on jo alkanut, TV-ruudun alaosaan tulee esiin ikkuna, jossa näkyvät seuraavat tiedot: elokuvan nimi elokuvaesityksen alkamis- ja päättymisaika elokuvan alusta kulunut aika minuutteina elokuvan hinta kellonaika 64 KIOSKI

65 TILAA PARHAILLAAN ESITETTÄVÄ ELOKUVA Tilaaminen Tilaa parhaillaan esitettävä elokuva painamalla OK-painiketta. Syötä sitten PIN-koodi (1, 2, 3, 4, ellet ole muuttanut koodia) ja paina sitten OK-painiketta. KIOSKI 65 Maksaminen Valitse laskutusveloitus painamalla 1- tai OK-painiketta. Canal Digital laskuttaa tilatun elokuvan hinnan jälkikäteen.

66 Tilaus rekisteröidään TV-ruudun oikeaan alareunaan tulee esiin ikkuna, jossa vahvistetaan tilauksen onnistuminen. Kun Canal Digital on käsitellyt tilauksesi, seuraava ikkuna tulee esiin. 66 KIOSKI Tilatun elokuvan katseleminen Jos haluat katsoa tilatun elokuvan heti, paina ensin OKpainiketta. TV-ruutuun tulee esiin seuraava ikkuna.

67 Jos elokuvan alkamisesta on jo kulunut jonkin aikaa, haluat ehkä odottaa seuraavaa esitystä ja katsoa elokuvan myöhemmin. Jos haluat nähdä elokuvan seuraavan esitysajankohdan, paina kauko-ohjaimen SERV-painiketta. Esiin tulee luettelo elokuvan muista esitysajankohdista. Etsi luettelosta esitysaika, joka sopii sinulle parhaiten. Kun esitysaika on valittu, sinun tarvitsee vain kytkeä satelliittivastaanottimeen virta ja valita KIOSK-kanava, jolla elokuva esitetään. Paina OK-painiketta. Aloita sitten elokuvan katselu syöttämällä PIN-koodi. KIOSKI 67 TILAA TULEVA ELOKUVAESITYS Tilaaminen Kun jokin KIOSK-kanava on valittu, saat näkyviin luettelon tulevista elokuvista ja niiden esitysajoista painamalla peräkkäin SERV- ja A-painikkeita. Tilaa saman päivän aikana esitettävä ohjelma painamalla painiketta 1. Tilaa viikonlopun aikana esitettävä ohjelma painamalla painiketta 2. Tilaa seuraavan kuukauden aikana esitettävä ohjelma painamalla painiketta 3.

68 68 KIOSKI Valitse haluttu elokuva painamalla kaukosäätimen - ja - painikkeita. (Saat lisätietoa elokuvasta, näyttelijöistä jne. painamalla +-painiketta.) Tilaa elokuva painamalla OKpainiketta. Syötä sitten PIN-koodi ja paina OK-painiketta. Maksaminen Valitse laskutusveloitus painamalla 1- tai OK-painiketta. Canal Digital laskuttaa tilatun elokuvan hinnan jälkikäteen. Tilaus rekisteröidään Paina OK-painiketta. TV-ruudun oikeaan alareunaan tulee esiin ikkuna, jossa vahvistetaan tilauksen onnistuminen. Kun Canal Digital on käsitellyt tilauksesi, seuraava ikkuna tulee esiin.

69 Tilatun elokuvan katseleminen Valitse kanava, jolla elokuva esitetään joitakin minuutteja ennen elokuvan alkua. Elokuvan alkaessa TV-ruutuun tulee esiin ikkuna, jossa on tietoa elokuvasta. Aloita elokuvan katselu painamalla OK-painiketta ja syöttämällä PIN-koodi. 3. MUUT TILAUSTAVAT TILAAMINEN VIITENUMERON AVULLA Jokaisella tilattavalla elokuvalla on erityinen viitenumero. Tämä viitenumero löytyy elokuvan tunnistetiedoista, jotka saat esiin painamalla +-painiketta. Kun olet valinnut KIOSK-kanavan, tilaa elokuva painamalla ensin SERV-painiketta ja sitten B-painiketta (BEST). Syötä sitten haluamasi elokuvan viitenumero ja paina sen jälkeen OKpainiketta. Vahvista tilaus noudattamalla TV-ruutuun esiin tulevia ohjeita. KIOSKI 69 TILAAMINEN ELEKTRONISEN OHJELMAOPPAAN (EPG:n) AVULLA Voit tilata elokuvan tai muun ohjelman KIOSK-kanavalta huolimatta siitä, missä elektronisen ohjelmaoppaan osassa (LISTA, TABLÅ tai MINNE) olet. Valitse ohjelma, jonka haluat tilata, ja paina sitten OK-painiketta. Vahvista sitten tilaus noudattamalla TV-ruutuun esiin tulevia ohjeita.

70 4. KIOSKIPALVELUIDEN VIANMÄÄRITYS Jos televisiovastaanottimen ruutuun tulee kioskipalvelun tilaamisen yhteydessä virheilmoitus, on tilattaessa tapahtunut virhe. 70 KIOSKI Tarkista seuraavat seikat: Satelliittivastaanottimen mukana toimitettu modeemikaapeli on kytketty puhelinverkkoon. Olet tilannut CANAL+ ja/tai Canal Entertain -kanavat. Modeemin asetukset vastaavat seuraavassa kuvassa esitettyjä asetuksia. Tarkista modeemiasetukset painamalla MENU, 4, 3 (MODEMINSTÄLLNINGAR).
