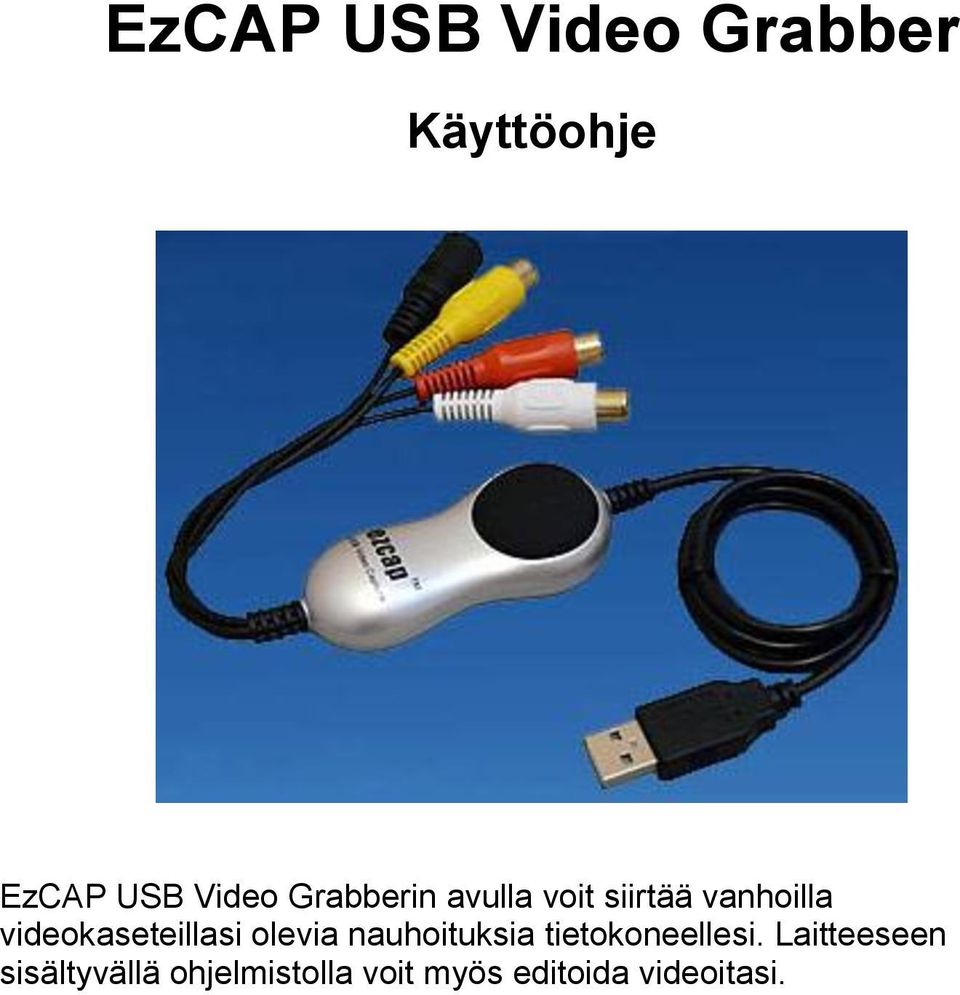

1 EzCAP USB Video Grabber Käyttöohje EzCAP USB Video Grabberin avulla voit siirtää vanhoilla videokaseteillasi olevia nauhoituksia tietokoneellesi. Laitteeseen sisältyvällä ohjelmistolla voit myös editoida videoitasi.

2 Johdanto Tämä käyttöohje on yhteenveto englanninkielisestä käyttöohjeesta ja siinä selostetaan, miten voit siirtää EzCAP USB Video Grabberin avulla nauhoituksia vanhoilta videokaseteiltasi tietokoneelle. Mitä EzCAP USB Video Grabberiin sisältyy EzCAP USB Video Grabber koostuu videograbberista, jossa on USB-kaapeli, ja CDlevyllä olevasta ohjelmistosta. Näiden lisäksi pakkaukseen sisältyy RCA-kaapeli ja Scart/RCA-adapteri videonauhuriin liittämistä varten. Ohjelmisto ShowBIZ on ohjelma, jota voidaan käyttää muun muassa videoiden tallennukseen ja editointiin. Tämä käyttöohje sisältää ohjeet, miten käytät ShowBIZ-ohjelmaa videokasettiesi sisällön siirtämiseen tietokoneellesi ja tallennat videotiedostoja MPEGmuotoon. Blaze Video Magic on konvertointiohjelma videoita, musiikkia ja kuvia varten. Tämä käyttöohje sisältää ohjeet, miten käytät Blaze Video Magic -ohjelmaa tiedostojen muuntamiseen MPEG-muodosta toiseen videomuotoon. Ohjelmiston asentaminen Ohjelmisto ja tarvittavat laiteohjaimet ovat mukana toimitetulla CD-levyllä. Ne tulee asentaa seuraavassa järjestyksessä: 1. Laiteohjaimet 2. ShowBIZ 3. Blaze Video Magic Asentaminen 1. Aseta mukana toimitettu CD-levy CD-asemaan. 2. Ruudulle tulee automaattisesti esiin ikkuna. Napsauta Asenna tai Suorita. 3. Ruudulle tulee näkyviin EzCAP-ikkuna. a) Napsauta Install Driver asentaaksesi laiteohjaimet. b) Napsauta Install ShowBiz DVD 2 asentaaksesi ShowBiz-ohjelman. c) Napsauta Install Magic asentaaksesi Blaze Video Magic -ohjelman. 4. Käyttäjätilin hallinta -ikkuna voi tulla näkyviin. Napsauta OK salliaksesi ohjelman asentamisen. 2 (6)

3 5. Katso kunkin asennuksen lisäohjeita alta. Laiteohjainten asentaminen 6. USB TV Device Driverin asennusohje tulee näyttöön. Noudata siinä annettuja ohjeita. 7. Asennuksen viimeisenä vaiheena tietokone on käynnistettävä uudelleen. Ota CDlevy ulos asemasta ennen tietokoneen uudelleen käynnistämistä. ShowBIZ-ohjelman asentaminen 8. Valitse asennuskieleksi englanti ja napsauta OK. 9. ShowBiz DVD 2 -asennusohje tulee näyttöön. Noudata siinä annettuja ohjeita. 6. Lisenssiavaimen, joka tulee antaa asennuksen aikana, löydät CD-levyn suojakotelosta etiketistä, jossa on merkintä ArcSoft. Blaze Video Magic -ohjelman asentaminen 6. Valitse englanti asennuskieleksi (suomea ei ole saatavana) ja napsauta OK. 7. Blaze Video Magic -ohjelman asennusohje tulee näyttöön. Napsauta Next edetäksesi seuraavaan kohtaan. 8. Merkitse kohta I accept the agreement hyväksyäksesi lisenssisopimuksen. 10. Jatka napsauttamalla Next ja lopuksi Install asentaaksesi ohjelman. 11. Merkitse kohta Launch Blaze Video Magic ja napsauta Finish. 12. Ikkuna Register Blaze Video Magic tulee näyttöön. Napsauta Register. 13. Anna käyttäjänimi (User Name) ja sarjanumero (Serial Number) ja napsauta sitten Register. Sarjanumeron löydät CD-levyn kotelosta etiketistä, jossa on merkintä BlazeVideo Magic. Ole tarkkana pienten/isojen kirjainten kanssa näppäillessäsi sarjanumeroa. 14. Napsauta OK ikkunassa Register succeeds. Liittäminen videonauhuriin Aloita selvittämällä, minkä tyyppisiä liitäntöjä videonauhurissasi on. Kyseessä voi olla jokin seuraavista (tai niiden yhdistelmä): RCA S-video Scart HUOMAA! Älä käytä muuta liitäntää kuin RCA-, S-video- tai Scart-liitäntää yhdessä EzCap USB Video Grabberin kanssa. RCA Käytä mukana toimitettua RCA-kaapelia yhdistääksesi videonauhurin EzCAP Video Grabberiin. Varmista, että yhdistät keltaisen (video) sekä punaisen ja valkoisen (audio) kaapelin oikein. 3 (6)

4 RCA-kaapeli Videonauhuri S-video Jos videonauhurissa on S-video-liitäntä, sinun tulee hankkia S-video-kaapeli, jossa on uros/uros-liitäntä. Käytä pakkaukseen sisältyvää RCA-kaapelia kytkeäksesi videonauhurin äänilähtöliitännän EzCAP Video Grabberiin. Varmista, että kytket punaisen ja valkoisen kaapelin oikein. S-video-kaapeli (sininen) Videonauhuri RCA-kaapeli (punainen + valkoinen) HUOMAA! Älä kytke samanaikaisesti keltaista RCA-kaapelia ja S-video-kaapelia. Scart Käytä pakkauksen mukana toimitettua RCA-kaapelia kytkeäksesi EzCAP Video Grabberin mukana toimitettuun Scart/RCA-adapteriin. Varmista, että kytket keltaisen, punaisen ja valkoisen kaapelin oikein. Aseta Scart/RCA-adapterin kytkin kohtaan Output. Kytke Scart/RCA-adapteri videonauhuriin. 4 (6)

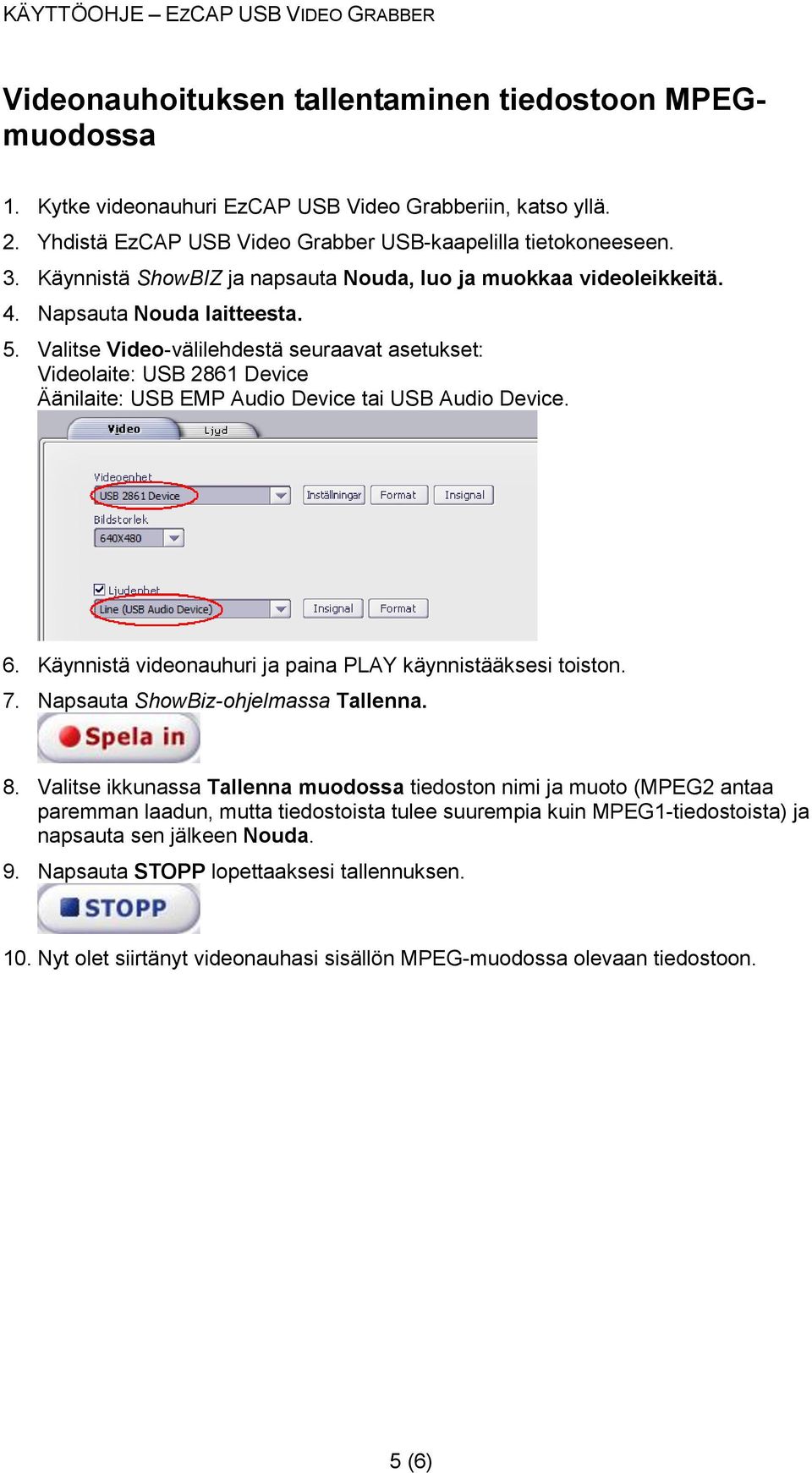

5 Videonauhoituksen tallentaminen tiedostoon MPEGmuodossa 1. Kytke videonauhuri EzCAP USB Video Grabberiin, katso yllä. 2. Yhdistä EzCAP USB Video Grabber USB-kaapelilla tietokoneeseen. 3. Käynnistä ShowBIZ ja napsauta Nouda, luo ja muokkaa videoleikkeitä. 4. Napsauta Nouda laitteesta. 5. Valitse Video-välilehdestä seuraavat asetukset: Videolaite: USB 2861 Device Äänilaite: USB EMP Audio Device tai USB Audio Device. 6. Käynnistä videonauhuri ja paina PLAY käynnistääksesi toiston. 7. Napsauta ShowBiz-ohjelmassa Tallenna. 8. Valitse ikkunassa Tallenna muodossa tiedoston nimi ja muoto (MPEG2 antaa paremman laadun, mutta tiedostoista tulee suurempia kuin MPEG1-tiedostoista) ja napsauta sen jälkeen Nouda. 9. Napsauta STOPP lopettaaksesi tallennuksen. 10. Nyt olet siirtänyt videonauhasi sisällön MPEG-muodossa olevaan tiedostoon. 5 (6)

6 MPEG-tiedoston muuntaminen toiseen muotoon 1. Käynnistä Blaze Video Magic. 2. Napsauta Add. 3. Hae ja valitse tiedosto, jonka haluat muuntaa, ja napsauta sitten Open. 4. Napsauta Output Format -tekstin vieressä olevaa nuolta ja valitse se muoto, johon haluat muuntaa tiedoston. 5. Lisäasetuksia voit tehdä napsauttamalla Setting. 6. Napsauta Browse ja valitse sitten tiedoston nimi ja kohde, johon tiedosto tallennetaan. 7. Napsauta Start oikeassa alakulmassa. 8. Kun muuntaminen on valmis, tulee näkyviin viesti Convert finished. Napsauta OK. 6 (6)
