1 Mallinnusohje 3D-Win - Xsite Pro v1.1 3D-Win LandNova Petteri Palviainen Visa Hokkanen Mikko Vesanen

2 SISÄLLYSLUETTELO 1 Johdanto 3 2 Yleiset asetukset D-Win yleiset asetukset LandNova yleiset asetukset LandNova -työpöytäsimulaattori 6 3 Pintamallit (alue ja väylä) D-Win asetukset LandNova 10 4 Geometrialinjat (mittalinja) D-Win asetukset LandNova 13 5 Linjat (vesihuolto, kaapelit, REUNALINJAT) D-Win asetukset Landnova 17 6 Pisteet (varusteet, kaivot, tarkastuspisteet) D-Win asetukset Landnova 19 7 Taustakartat (ei mitattavat) D-Win asetukset LandNova 21 8 Varoitustoiminto D-Win asetukset 22 9 Koodikirjasto Konfigurointitiedosto Hakemistorakenne Tuetut formaatit 27 3D-Win - Xsite Pro mallinnusohje v1.1 Sivu 2 / 28

3 1 JOHDANTO Ohjeen tarkoitus on kuvata tiedon siirtäminen 3D-Win:istä LandNovaan uutta inframodel 3.0 (IM3) työnkulkua käyttäen. Ohjeen kirjoittamisen hetkellä IM 3.0 skeema on ollut julkaistuna noin kaksi vuotta. Tällä hetkellä IM4 odottaa julkaisua. Ohjeen mukainen työnkulku on todettu toimivaksi ja se tehostaa mallinnusta edellisen sukupolven käytäntöön verrattuna. Tämän lisäksi se tuottaa kuljettajalle tehokkaamman aineiston. Tämä ohje ei opasta itse ohjelmistojen tarkempaan käyttöön, niistä löytyy erilliset ohjeistukset ohjelmistovalmistajilta. 3D-winin mallinnuskoulutusta voi kysellä Novatronin kautta. Alakappaleissa kerrotaan mallityypeittäin vaaditut asetukset 3D-winin ja LandNovan päässä, jotta työnkulku toimii. Kappaleissa esitetään myös ruutukaappaus saadusta tuotoksesta. Tarkista molempien ohjelmien yleiset asetukset ennen aloittamista. 2 YLEISET ASETUKSET 2.1 3D-Win yleiset asetukset Projektiasetukset/projektin tiedot kuntoon (Hakemisto Projektit ) projektin tietoja vaaditaan Inframodel-formaatissa 3D-Win - Xsite Pro mallinnusohje v1.1 Sivu 3 / 28

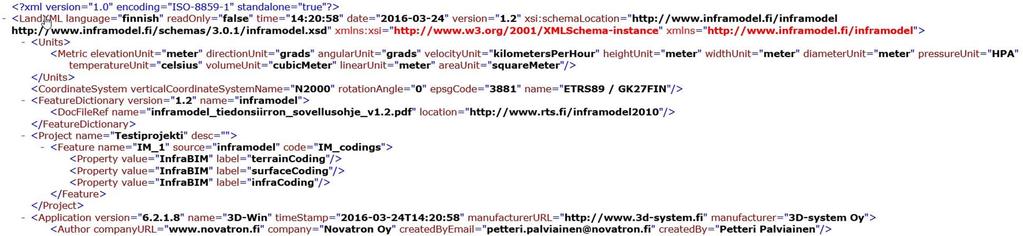

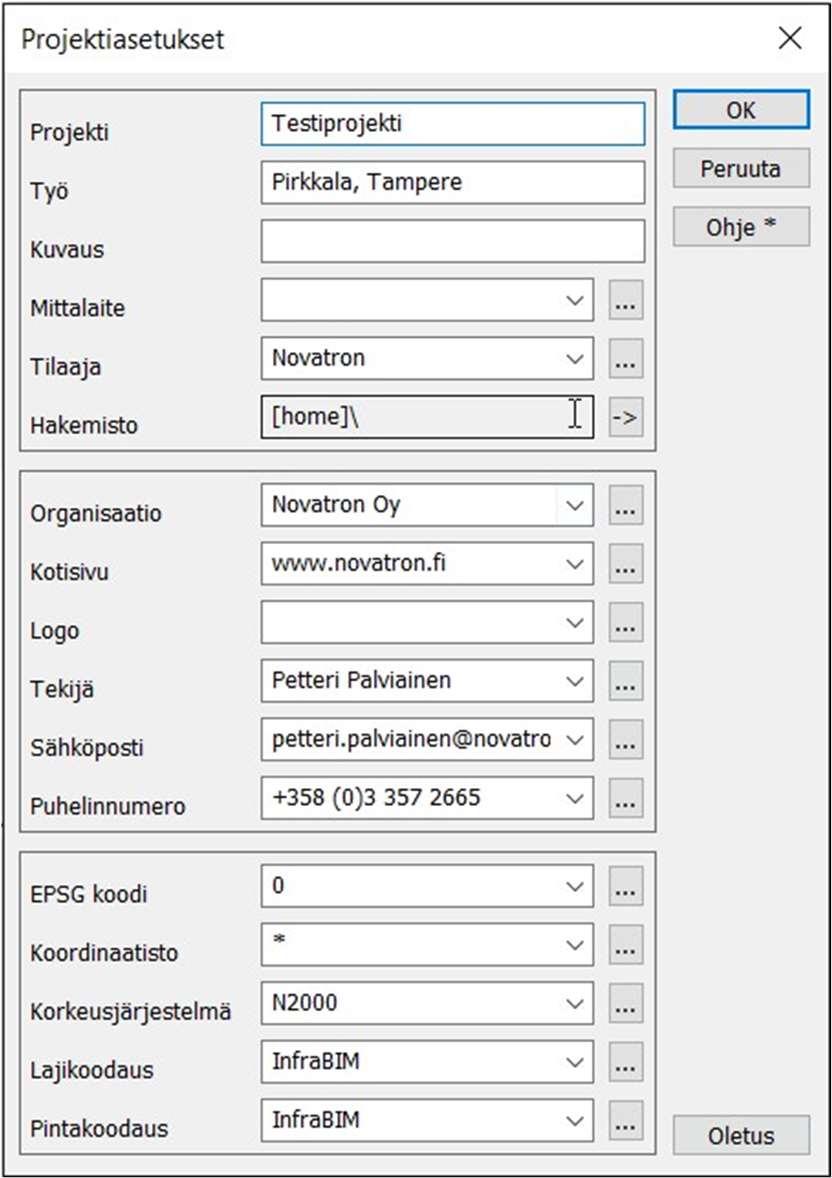

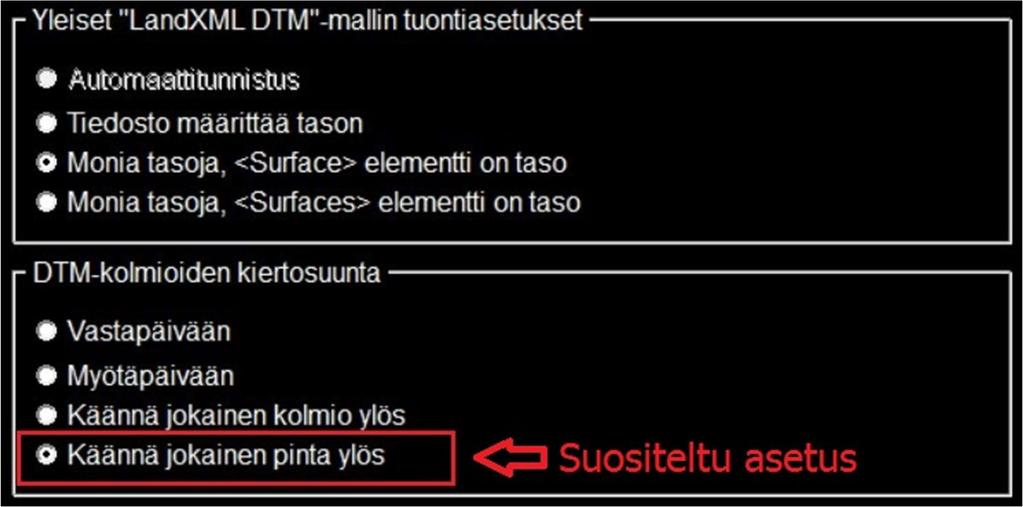

4 2.2 LandNova yleiset asetukset LandNovan LibConverter Config asetukset löytyvät: Asennustiedot Libconverter config: Yleiset LandXML DTM -mallin tuontiasetukset Automaattitunnistus: Ei vielä käytössä (ohjelmisto yrittää löytää rakenteita tiedoston sisältä. Jos rakenteiden nimiä ei löydy Surface(s) kentistä, niin rakenne luodaan tiedoston nimen mukaan.) Tiedosto määrittää tason: Perinteinen tapa eli työkoneessa rakennetaan tiedostoja. Kuljettaja valitsee työstettäväksi pinnakseen tiedoston. Monia tasoja: Ohjelma niputtaa samalla pintatunnuksella olevat tiedostot yhdeksi pinnaksi jolloin työkoneessa rakennetaan pintoja. Kuljettaja valitsee itselleen työstettävän pinnan pintatunnuksen mukaan esim. Jakava kerros. <Surface> tai <Surfaces> elementti on taso: CAD järjestelmästä riippuen nämä elementit saattavat sisältää eri rakennepintoja tai yhden rakennepinnan sivuluiskia. Näillä valinnoilla järjestelmä voidaan pakottaa luomaan rakenteita jommankumman vaihtoehdon mukaisesti. 3D-Win 6.2 toimii asetuksen <Surface> mukaisesti. DTM-kolmioiden kiertosuunta Vastapäivään: Kolmio näkyy vastapäivään esitellyn kolmion suuntaisesti ja toiselta puolelta pinta on läpinäkyvä Myötäpäivään: Kolmio näkyy myötäpäivään esitellyn kolmion suuntaisesti ja toiselta puolelta pinta on läpinäkyvä Käännä jokainen kolmio ylös: Jos pinnassa on esitelty kolmioita molempiin suuntaan, järjestelmä kääntää ne näkyviksi siten, että kolmiot näkyvät ylhäältä päin. Käännä jokainen pinta ylös: Suositeltu asetus. Järjestelmä laskee pinnan keskimääräisen suunnan ja kääntää satunnaiset väärin päin kiertävät kolmiot keskimääräisen suunnan mukaiseksi. 3D-Win - Xsite Pro mallinnusohje v1.1 Sivu 4 / 28

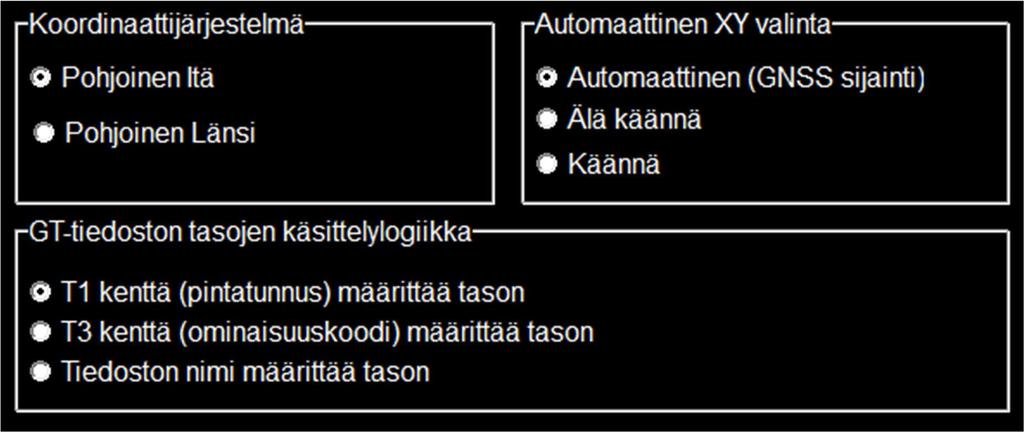

5 LandNovan tiedostonlukuasetukset: Asennustiedot Tiedoston tuonti: T1 kenttä määrittää tason: Tiedoston sisällä oleva pintakoodi luo yhden tason (näkyy kuljettajalle samana mittausryhmänä, vaikka tieto olisi useammassa tiedostossa). Jos tämä vaihtoehto on käytössä, niin gt-formaatilla tuoduissa tiedoissa tulee olla yksilöivä pintatunnus esim = Valaisinpylväät, = Kaapelikaivot jne. Pintatunnusten selväkielinen nimi määritetään kooditiedostossa *.nfcl (katso alempaa ohjeesta) T3 kenttä määrittää tason: Tiedoston sisällä oleva lajikoodi luo uuden tason (koodeittain samassa mittausryhmässä). Tiedoston nimi määrittää tason: Jokainen tiedosto luo väriasetuksiin uuden tason ja pisteet ja viivat sijoitetaan tähän pintaan tunnuksista ja koodeista välittämättä. Jos et käytä pintatunnuksia esim. pistemäisten kohteiden kanssa tai käytät monille eri pistemäisille kohteille pintatunnusta 9 niin tämä on suositeltu vaihtoehto. Piirtoalue: Versio 14.0 pystyy käsittelemään melko suuria aineistoja kilometrin piirtoalueella. Tämä versio lataa nopeasti ja automaattisesti, kun kone liikkuu piirtoalueen rajalle. 3D-Win - Xsite Pro mallinnusohje v1.1 Sivu 5 / 28

6 2.3 LandNova -työpöytäsimulaattori LandNovan työpöytäsimulaattori on maksuton ja sen saat ladattua osoitteesta: Samassa sijainnissa on myös uusin LandNova -käyttöohje, jossa ohjelmiston peruskäyttö on selostettu tarkemmin. Simulaattorin pikaohje: Pura zip-paketti koneellesi ja käynnistä työpöytäsimulaattori LandNova.exe Vaihda kieli haluamaksesi Settings Installation setting Language Poistu ohjelmasta Project Exit ja käynnistä Landnova.exe uudestaan Projektin valinta Projekti Avaa projektihakemisto Omat mallit saat testattua luomalla Desktop_portable\ROAD alle oman projektihakemistosi ja liittämällä omat mallit sen alle. LandNovan liikkumisohje näppäimistöä käyttäen: W, A, S, Z - liikkuminen tasossa E, D ylös / alas R, F pyöritys + SHIFT -näppäin = turbo (maksimi liikkumisnopeus) Liikkuminen hiirellä: Valitse karttanäkymä, oikea hiiren painallus siirtää mittauksen valitun geometrian suuntaiseksi 3D-Win - Xsite Pro mallinnusohje v1.1 Sivu 6 / 28

7 3 PINTAMALLIT (ALUE JA VÄYLÄ) 3.1 3D-Win asetukset Tarkasta formaatin asetukset. Voit halutessasi luoda 3D-Winille oman Inframodel-formaatin tai käyttää LandXml -formaattia. Voit luoda Inframodel-formaatin jokaiselle luku- ja kirjoitusformaatille alla esitetyllä tavalla. Lue aineisto(kolmioverkko/geometria/vektori) ruutuun Kirjoita formaatilla LandXml shift+lisää nimeä formaatin nimeksi Inframodel Kirjoitusasetukset: Lue kolmioverkko ruutuun Kirjoita formaatilla Kun kolmioverkkoaineisto kirjoitetaan ulos 3D-Winillä, niin mukaan tulee myös ns. <SourceData>. Tässä tapauksessa se tarkoittaa kolmioinnin muodostuksessa käytettyjä viivoja ja pisteitä. 3D-Win - Xsite Pro mallinnusohje v1.1 Sivu 7 / 28

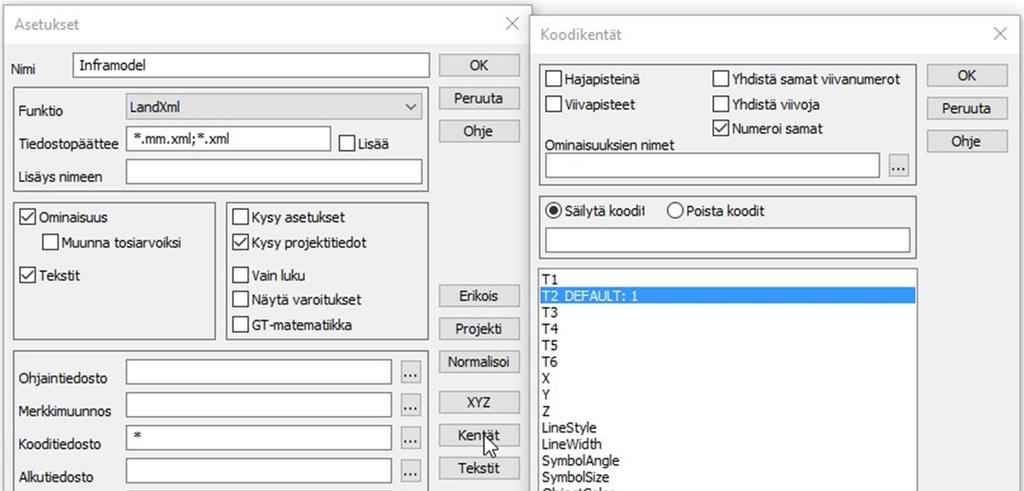

8 Inframodelissa taiteviivat pitää olla erikseen nimettyjä (viivanumero). Nimeäminen voidaan automatisoida formaatin kirjoitusasetuksissa seuraavilla asetuksilla: Kolmioverkkomalleissa on oltava pintatunnukset kunnossa: pintatunnuksesta määräytyy kuskille näytettävä pinnan nimi 3D-Win kirjoittaa tutut pintatunnukset (10-15) automaattisesti InfraBIM-nimikkeistön mukaisiksi 11-pinta kääntyy InfraBIM-pinnaksi Väylärakenteen alapinta 3D-Winissä voidaan käyttää T1-kentässä suoraan nimikkeistön pintatunnuksia ja kolmioida aineisto suoraan oikealle pintatunnukselle 3D-Winille on luotu laajennettu koodauksen ja pintatunnusten kooditiedosto (RAK), jota voi kysellä käyttöönsä Novatronilta tai 3D-Systemsiltä 3D-Win - Xsite Pro mallinnusohje v1.1 Sivu 8 / 28

9 Lukuasetukset: Tiedosto Formaatit Maastomalli LandXml (tai Inframodel) Editoi 3D-Win - Xsite Pro mallinnusohje v1.1 Sivu 9 / 28

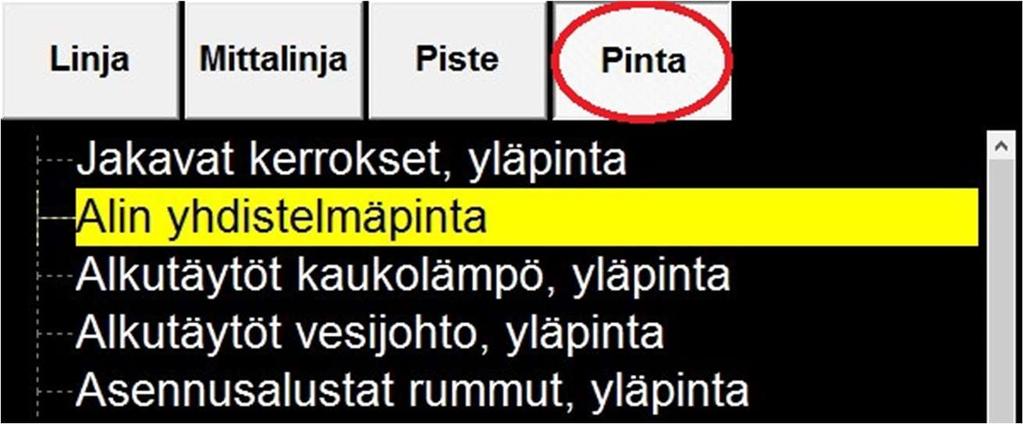

10 3.2 LandNova Perinteisesti työkoneessa tiedot on näytetty kuljettajalle tiedostokohtaisesti. LandNova 14.0 osaa niputtaa tiedostot yhdeksi pinnaksi ja näin kuljettajalla ei ole pitkiä tiedostolistoja valintataulukossa, kts. kohta 2.2. Tärkeätä on käyttää tunnettuja pintatunnuksia (InfraBIMnimikkeistö), jonka myötä kuljettajan työ helpottuu. Oikean pintatunnuksen myötä myös työkoneiden mittaamat toteumapisteet koodautuvat automaattisesti oikealle pinnalle. kaikki rakenteet näkyvät poikkileikkausnäkymässä valittu pinta näkyy kiinteänä viivana poikkileikkauksessa oletuksena vain aktiivinen pinta näkyy päänäkymässä rakennepintaa voi vaihtaa ylös/alas -näppäimillä dz = korkeusero valittuun pintaan Z = +korkeus merenpinnasta TAI D = puomin suuntakulma asteina 14 = satelliittien lukumäärä 3D-Win - Xsite Pro mallinnusohje v1.1 Sivu 10 / 28

11 4 GEOMETRIALINJAT (MITTALINJA) 4.1 3D-Win asetukset Kirjoitusasetukset: Lue geometrialinja ruutuun Kirjoita formaatilla 3D-Win - Xsite Pro mallinnusohje v1.1 Sivu 11 / 28

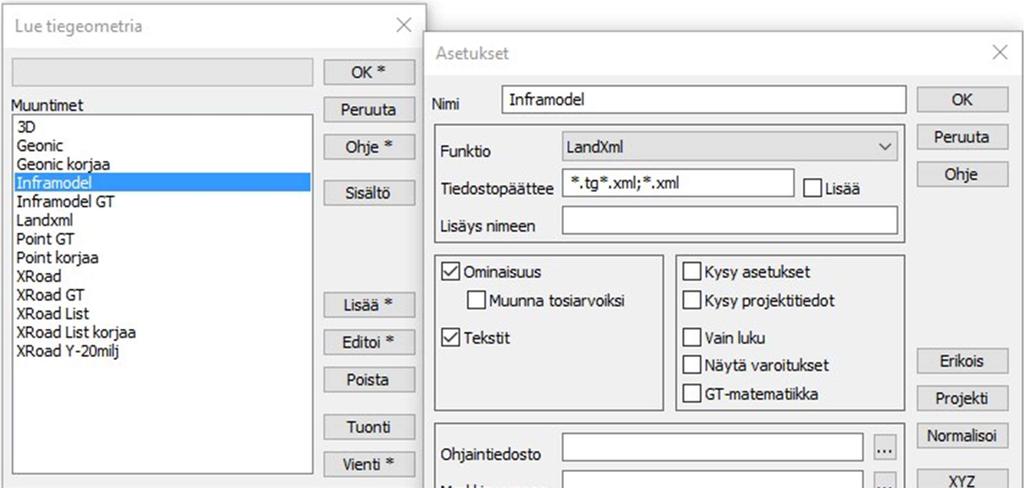

12 Lukuasetukset: Tiedosto Formaatit Tiegeometria 3D-Win - Xsite Pro mallinnusohje v1.1 Sivu 12 / 28

13 4.2 LandNova Vertailu mittalinjaan näkyy karttanäkymän oikeassa alareunassa P Cl Mittalinjan paaluasema ds Cl dz Cl Mittalinjan sivumitta Korkeusero mittalinjaan Kun mittalinja on valittuna, on poikkileikkausnäkymässä mahdollisuus valita poikkileikkauksen piirto mittalinjan suhteen suorakulmaisesti. 3D-Win - Xsite Pro mallinnusohje v1.1 Sivu 13 / 28

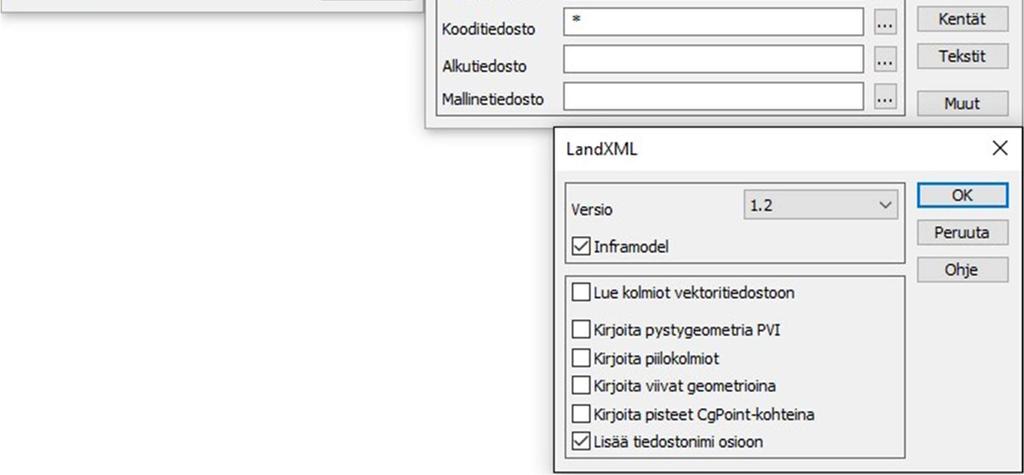

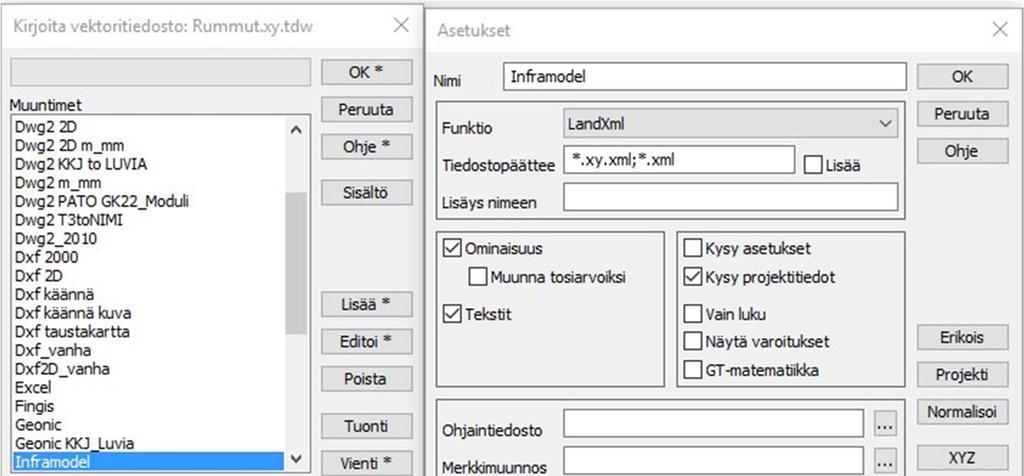

14 5 LINJAT (VESIHUOLTO, KAAPELIT, REUNALINJAT) 5.1 3D-Win asetukset Kirjoitusasetukset: Lue vektoriaineisto ruutuun Kirjoita formaatilla T2 -kenttään voi laittaa esimerkiksi rummun numeron Linjat voidaan kirjoittaa myös gt- tai dxf -formaatissa. 3D-Win - Xsite Pro mallinnusohje v1.1 Sivu 14 / 28

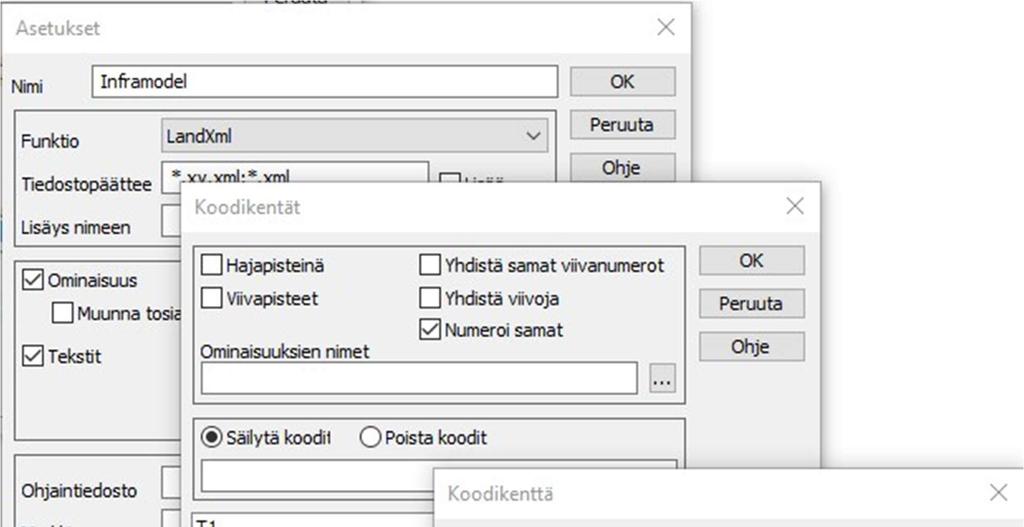

15 Inframodel-formaatissa taiteviivan pitää olla yksilöllisesti nimetty. Alla olevalla asetuksella nimeämättömät (T2 on tyhjä) taiteviivat nimetään kirjoitusvaiheessa alkavaksi numerosta Jos taiteviivan numero on jostain syystä 0 niin ne numeroidaan kyseisellä asetuksella 0.1, 0.2, 0.3 jne. Asetus jättää numeroidut taiteviivat (esim. rummun numerot) entiselleen eikä vaikuta niiden numerointiin. 3D-Win - Xsite Pro mallinnusohje v1.1 Sivu 15 / 28

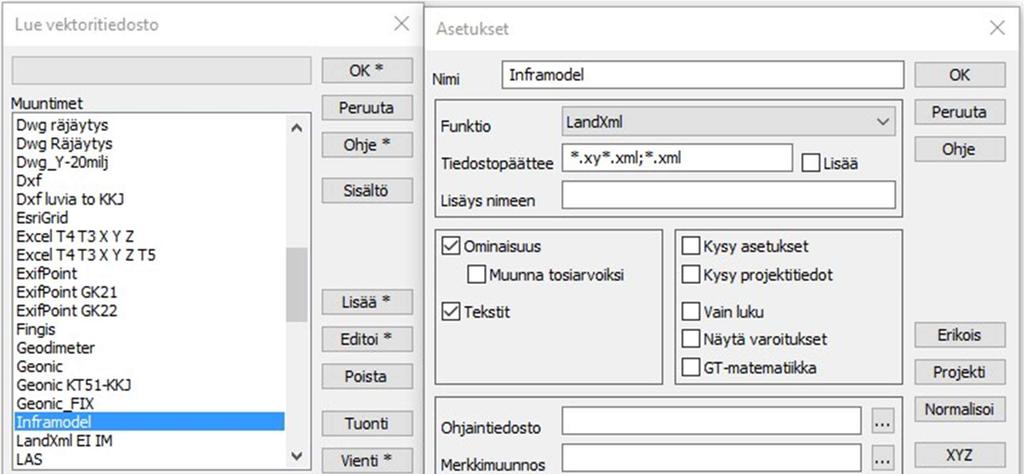

16 Lukuasetukset: Tiedosto Formaatit Vektoritiedosto 3D-Win - Xsite Pro mallinnusohje v1.1 Sivu 16 / 28

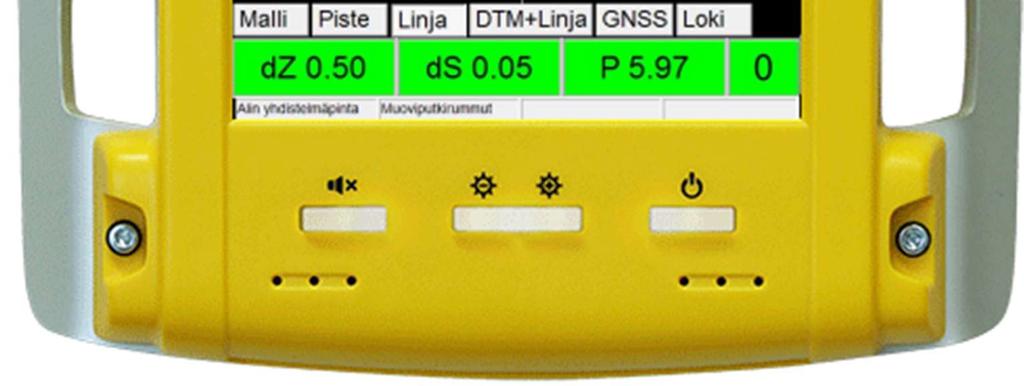

17 5.2 Landnova Kun käytetään tunnettua koodausta (laji- ja pintakoodaus), kuskille pystytään esittämään linjalle lisäominaisuuksia esim. putken halkaisija dz = korkeusero valittuun linjaan ds = sivuetäisyys valittuun linjaan P = paaluluku valitun linjan alusta 3D-Win - Xsite Pro mallinnusohje v1.1 Sivu 17 / 28

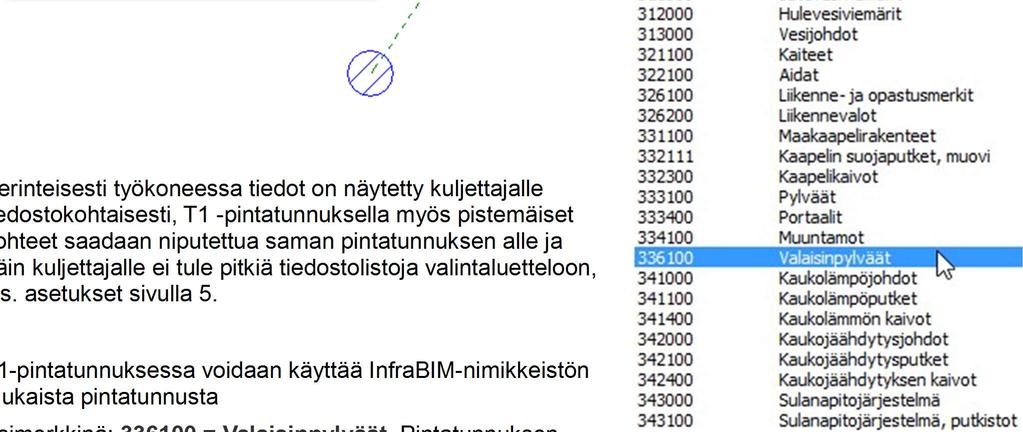

18 6 PISTEET (VARUSTEET, KAIVOT, TARKASTUSPISTEET) 6.1 3D-Win asetukset Pistemäinen aineisto gt- formaatissa. IM3 ei tue pistemäisen kohteen pistenumeroa tuki pistenumerolle tulee IM4-formaattiin Perinteisesti työkoneessa tiedot on näytetty kuljettajalle tiedostokohtaisesti, T1 -pintatunnuksella myös pistemäiset kohteet saadaan niputettua saman pintatunnuksen alle ja näin kuljettajalle ei tule pitkiä tiedostolistoja valintaluetteloon, kts. asetukset sivulla 5. T1-pintatunnuksessa voidaan käyttää InfraBIM-nimikkeistön mukaista pintatunnusta Esimerkkinä: = Valaisinpylväät. Pintatunnuksen kuskille näytettävä seliteosa määritetään gt-muotoisille tiedostoille erillisessä konfigurointitiedostossa (tarkemmin ohjeen osassa 10), jota voi kysyä käyttöönsä Novatronilta (maksuton). IM4-formaatin käyttöönoton jälkeen ohjaintiedostolle ei ole tarvetta. 3D-Win - Xsite Pro mallinnusohje v1.1 Sivu 18 / 28

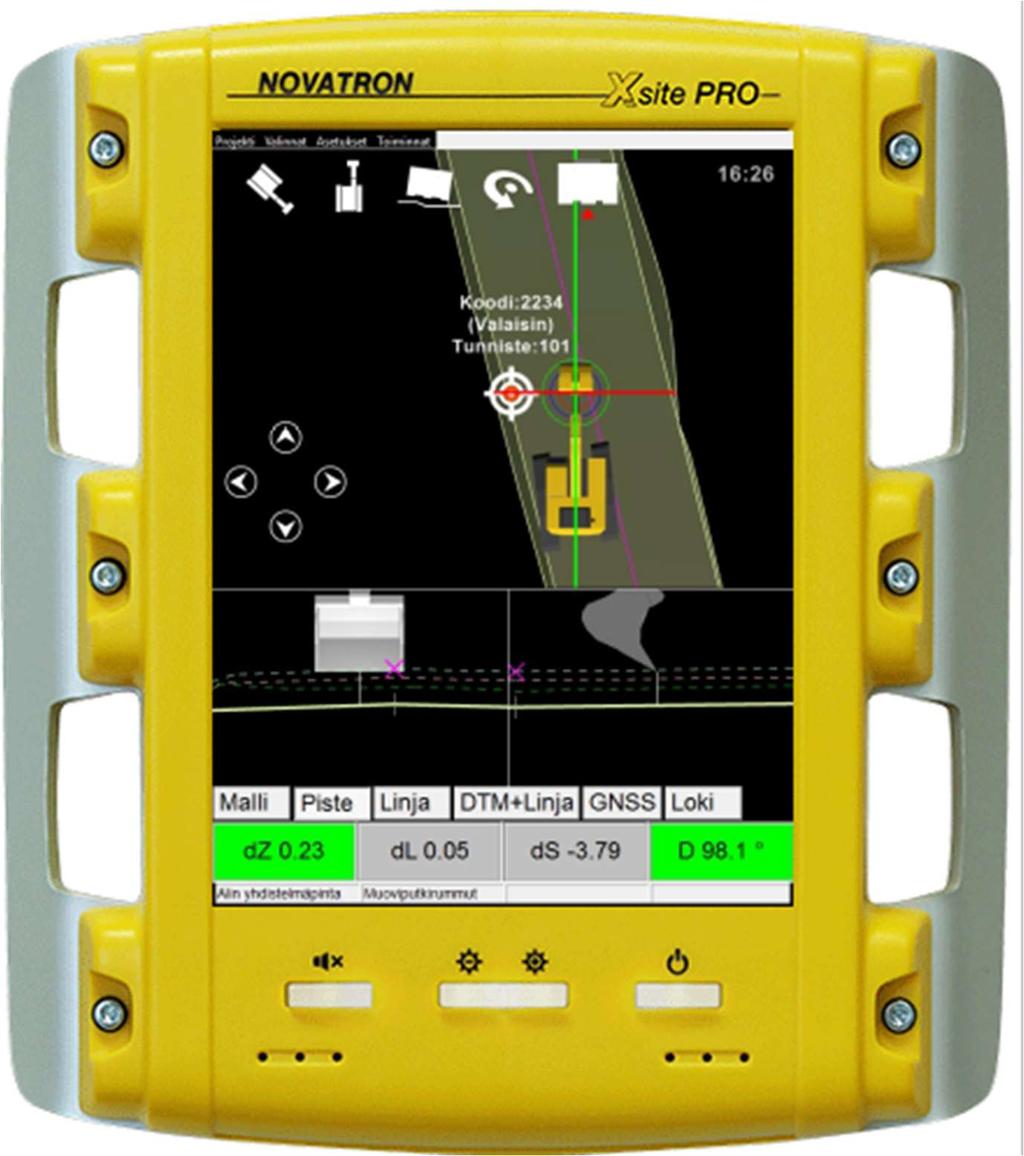

19 6.2 Landnova Kun käytetään tunnettua koodausta, niin kuljettajalle tulee näyttöön selkeä valintataulukko dz = korkeusero valittuun pisteeseen dl = pituusetäisyys valittuun pisteeseen ds = sivuetäisyys valittuun pisteeseen 3D-Win - Xsite Pro mallinnusohje v1.1 Sivu 19 / 28

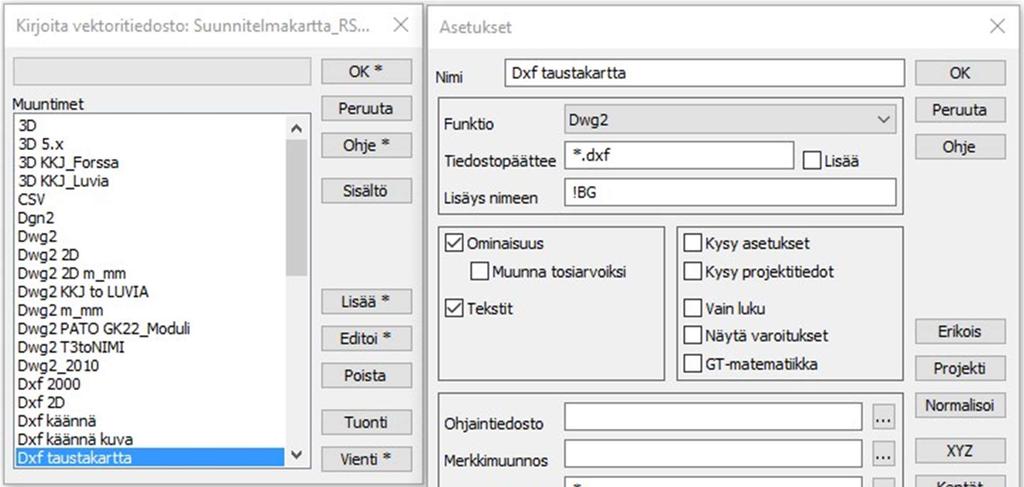

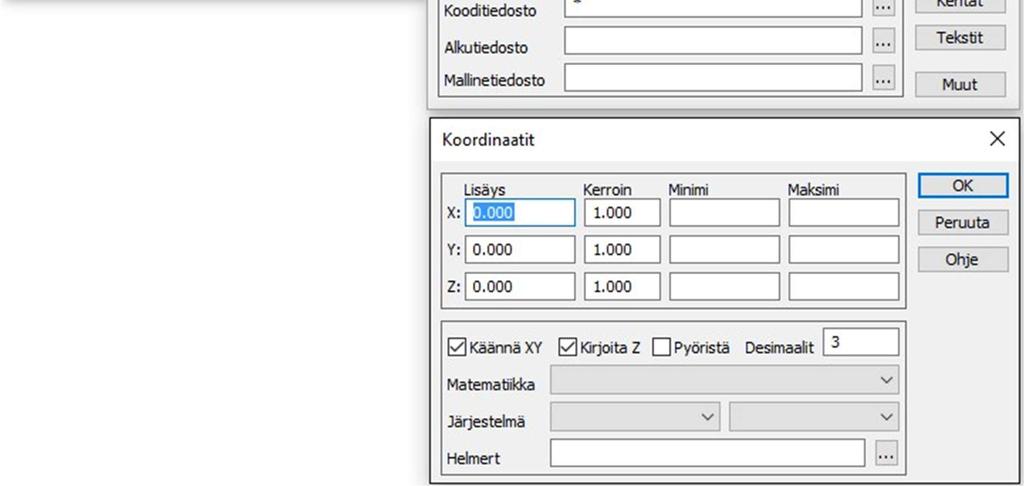

20 7 TAUSTAKARTAT (EI MITATTAVAT) 7.1 3D-Win asetukset Taustakartat viedään ensisijaisesti dxf -muodossa mutta taustakarttamäärittely toimii myös xml -tiedostojen kanssa Älä räjäytä kuvan objekteja, tämä ottaa suorituskykyä koneohjausjärjestelmästä Taustakartan tiedostonimeen lisäys!bg.dxf määrittelee tiedoston taustakartaksi Voidaan tehdä uusi dxf taustakartta -formaatti kirjoituspuolelle Uusi Funktioksi Dwg2 jätä tiedostopäätteeksi ainoastaan *.dxf Lisäys nimeen -kohtaan!bg laita * kohtaan Kooditiedosto Jos haluat kirjoittaa taustakartan uudemmalla CAD-formaatilla (2013) Muut Versio ACAD2013 3D-Win - Xsite Pro mallinnusohje v1.1 Sivu 20 / 28

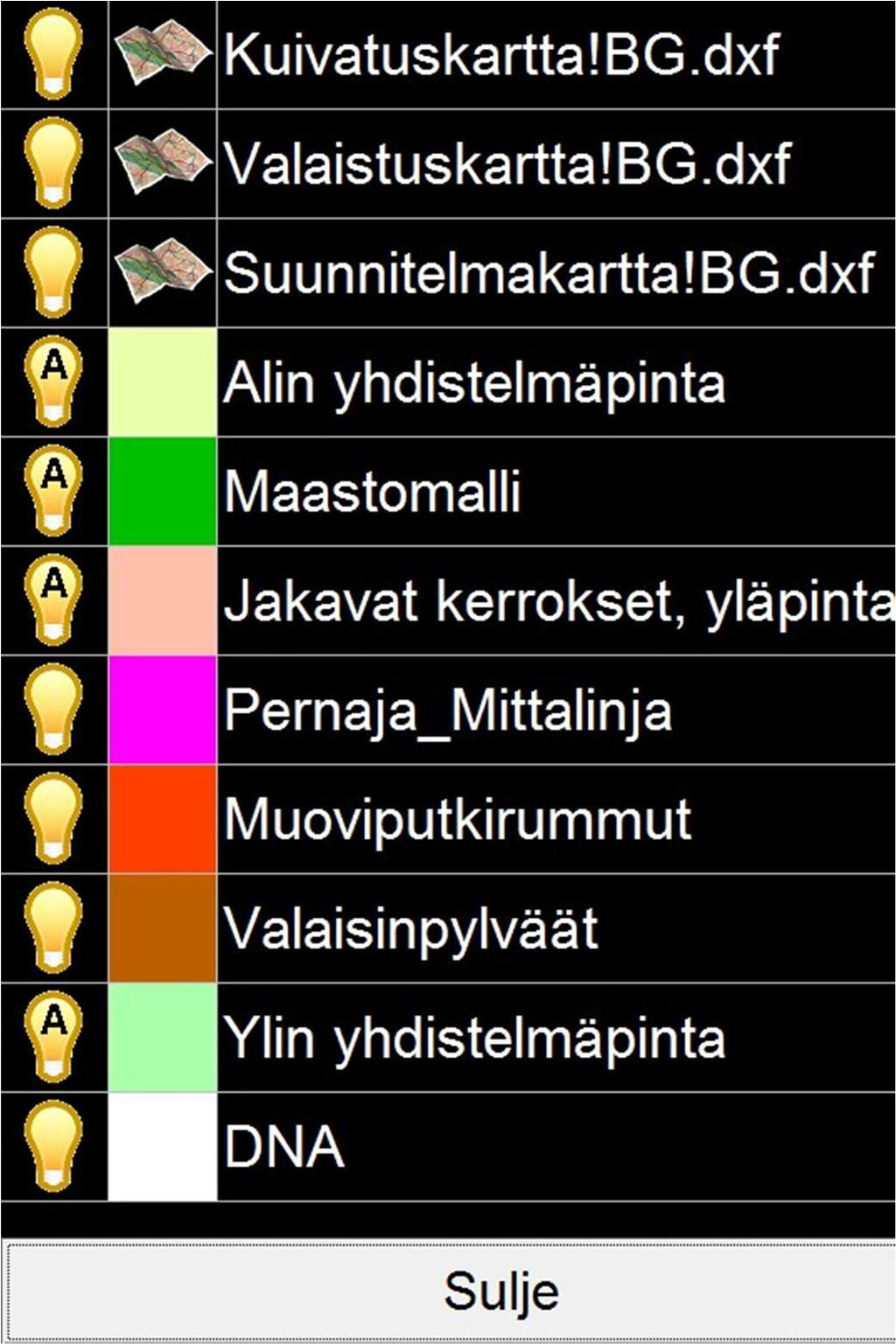

21 7.2 LandNova Taustakarttojen näkyvyys karttanäkymässä määritetään Valinnat Väriasetukset -kohdassa Muuta näkyvyysasetuksia klikkaamalla lamppu -ikonia. Klikkaaminen muuttaa tiloja seuraavasti: Automaatti - lamppu -ikoni Taso näytetään, jos se on valittu aktiiviseksi mittausta varten. Muussa tapauksessa taso ei ole näkyvissä Näkyvissä - keltainen lamppu -ikoni Taso on aina näkyvissä Piilotettu - sammutettu lamppu -ikoni Taso ei ole näkyvissä vaikka se olisi valittu mittaukseen Vaihda tason väriä Klikkaa värillistä neliötä ja valitse sille haluttu väri taulukosta 3D-Win - Xsite Pro mallinnusohje v1.1 Sivu 21 / 28

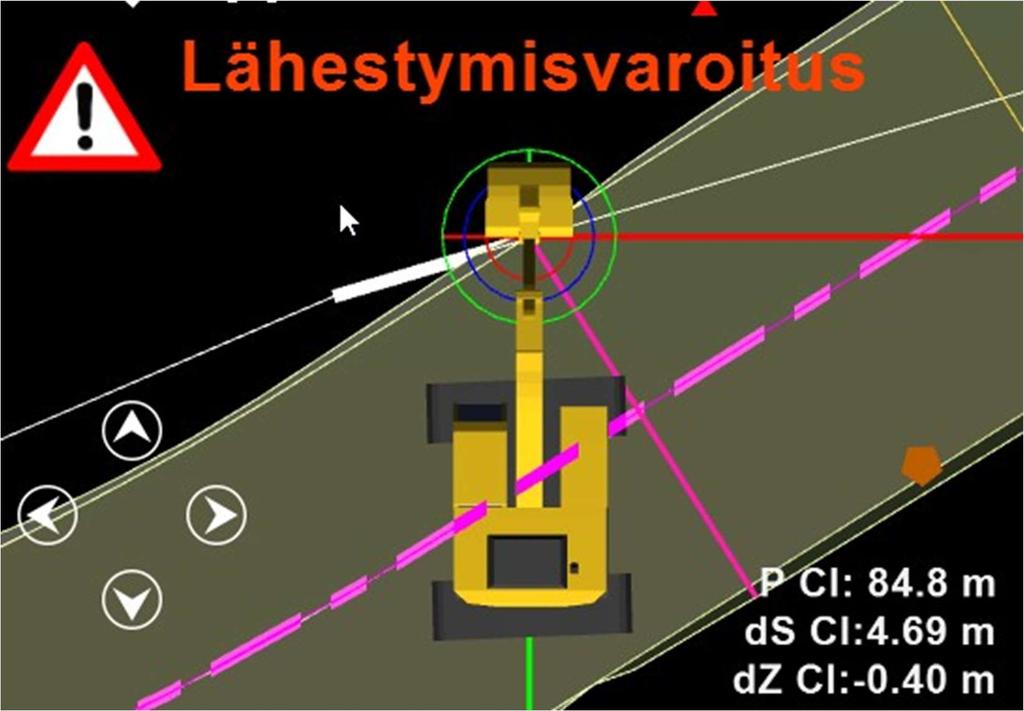

22 8 VAROITUSTOIMINTO 8.1 3D-Win asetukset Tiedostonimeen!W=100 (100 tarkoittaa 100 cm, mitta valitaan tarpeen mukaan) Voit halutessasi tehdä oman kirjoitusformaatin myös varoituskartoille samoilla asetuksilla kuin taustakartankin Toimii dxf- ja xml -tiedostoilla Toimii sekä 2D -että 3D-objektien kanssa, jos kohteella ei ole korkeutta niin järjestelmä varoittaa aina kohdetta korkeudesta riippumatta. Jos kohteella on korkeus niin lähestymisvaroitus toimii 3D-tilassa. 8.2 LandNova Varoitettavat kohteet näkyvät kuljettajalle välkkyvänä viivaosiona sekä Lähestymisvaroitus - varoituksena 3D-Win - Xsite Pro mallinnusohje v1.1 Sivu 22 / 28

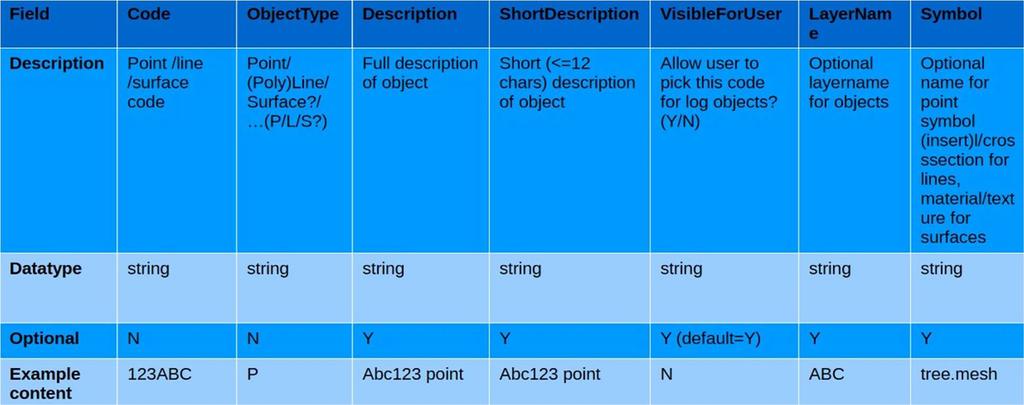

23 9 KOODIKIRJASTO LandNovassa on valmiina InfraBIM -nimikkeistön mukainen koodilista infrabim_v1.6 Globaalin koodilistan voi valita Asetukset Asennustiedot Koodilista Käyttäjä voi myös määrittää oman koodilistansa. Käyttäjän oma koodilista tuodaan projektihakemiston kautta. Kopioi minun_koodit.nfcl -tiedosto projektihakemiston juureen. Projektikansiossa oleva koodikirjasto korvaa aina globaalin asetuksen projektin lataamisen yhteydessä. Kooditiedostossa määritetään kohteelle koodi, koodin selitys ja se, näkyykö koodi kuljettajalle. Lisätietoja oman koodilistan tekemisestä saat Novatronilta. 3D-Win - Xsite Pro mallinnusohje v1.1 Sivu 23 / 28

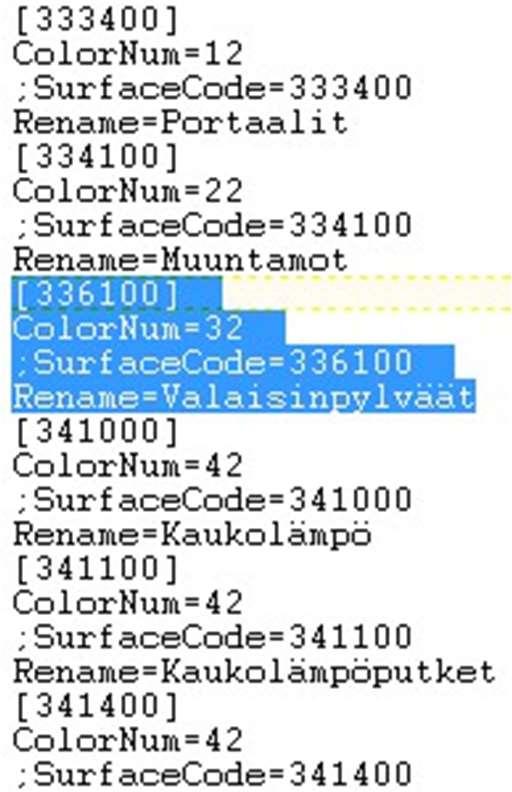

24 Esimerkkejä kooditiedoston sisällöstä: Kuljettajalle näkyvä kartoituskoodisto Kuva: Kuva: Kuljettajalle näkymättömät koodit Kuva: Pintatunnusten nimeäminen koodilistalla 3D-Win - Xsite Pro mallinnusohje v1.1 Sivu 24 / 28

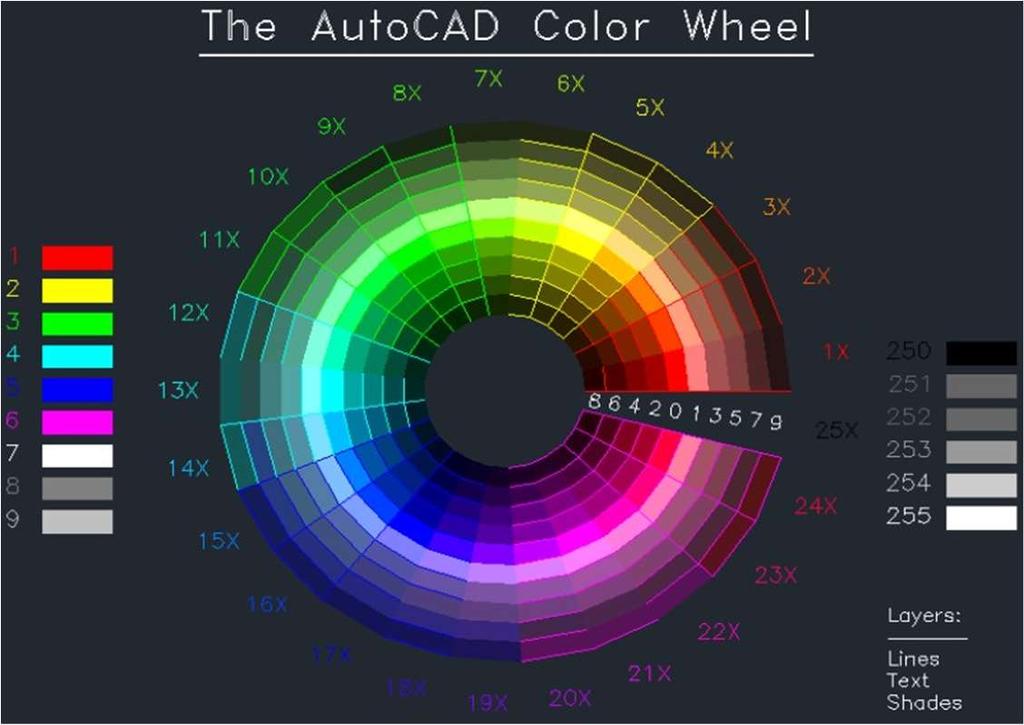

25 10 KONFIGUROINTITIEDOSTO Konfigurointitiedosto mahdollistaa seuraavat toiminnot projektihakemiston luvun yhteydessä: rakenteiden siirto valitulle tasoille rakenteiden uudelleennimeäminen rakenteiden koodin määrittäminen toteumatietoon rakenteiden oletusvärien määritys Tämä mahdollistaa esim. pintojen tuonnin useista eri tiedostoformaateista siten, että kuljettajan tarvitsee valita käyttöliittymästä vain kyseinen rakennekerros mittaukseen. Nykyisillä versioilla ja valituilla mallinnusasetuksilla konfiguraatiotiedostoa tarvitaan käytännössä toteumakoodin määrittämiseen, oletusvärien valintaan ja gt -tiedostojen T1-kentässä käytettävien InfraBIMpintatunnusten muuntamiseen selväkieliseksi kuljettajalle. Liitä Oma_konfigurointitiedosto.ini -tiedosto projektin juurihakemistoon. Suuremmilla projekteilla saattaa olla hyödyllistä luoda konfiguraatiotiedosto jo pintojen värien määrityksenkin vuoksi. Projektin kestäessä pitkään, on selkeää että pinnat värittyvät aina samoilla väreillä. 3D-Win - Xsite Pro mallinnusohje v1.1 Sivu 25 / 28

26 11 HAKEMISTORAKENNE Suuremmilla hankkeilla tiedonhallinnan kannalta oleellista on käyttää järkevää hakemistorakennetta. LandNova tukee alihakemistorakennetta eli päähakemiston alle voi luoda esimerkiksi rakennekerrokset omina alihakemistoinaan. Ääkköset ovat sallittuja LandNovassa mutta YIV -ohjeiden mukaan ääkkösiä ei sallita ja joissain ohjelmistoissa ne eivät kuvaudu oikein. Esimerkeissä ääkköset on jätetty pois näistä syistä. Esimerkkihakemistorakenne luodaan projektin päähakemiston alle. Kun Infrakitin kanssa luodaan projekti, pitää projektille (esimerkkikuvassa projektin nimi Esimerkkihanke ) luoda ensin päähakemisto, esimerkissä VT Hanke. Tämän päähakemiston alle voidaan luoda alihakemistorakenne. Esimerkkihakemistorakenteesta voidaan poistaa tarpeettomat hakemistot ja siihen voidaan lisätä tarpeen mukaan uusia hakemistoja. Rakennekerroshakemistojen alle voi lisätä tarpeen mukaan uusia alihakemistoja, esim Kaivantojen taytot alle voidaan luoda alihakemistot Asennusalustat, Alkutaytot, Massanvaihdon Taytot jne. Kun projektin päähakemiston alle tuodaan kooditiedosto sekä konfigurointitiedosto, ne ovat käytössä myös kaikilla alihakemistojen malleilla. Esimerkissä IM3_RYL2015_v1.2.ini ja RAK_v.2.0.nfcl. 3D-Win - Xsite Pro mallinnusohje v1.1 Sivu 26 / 28

27 12 TUETUT FORMAATIT LandNova 14.0 tukee seuraavia formaatteja: Geometriat: - LandXML <Alignment> (IM3) Kolmioverkot: - LandXML <Surface> (IM3) - DXF ( 2015) Taiteviivamalli (kolmioituu järjestelmässä) - LandXML <RR_Stringlinelayer> - LandXML <IM_Stringlinelayer> (IM3) Taiteviivat - LandXML <Alignment> (IM3) - LandXML <SourceData><Breaklines> (IM3) - LandXML <Planfeatures> (IM3) - DXF ( 2015) - GT - KOF - PXY Pisteet - Landxml <Cgpoints> - DXF ( 2015) - GT - KOF - PXY Verkostot - Landxml <PipeNetworks> (IM3) Inframodel -formaatista voit lukea enemmän

28 Muistiinpanot: D-Win - Xsite Pro mallinnusohje v1.1 Sivu 28 / 28
