1 KM 130/300 R Bp /14

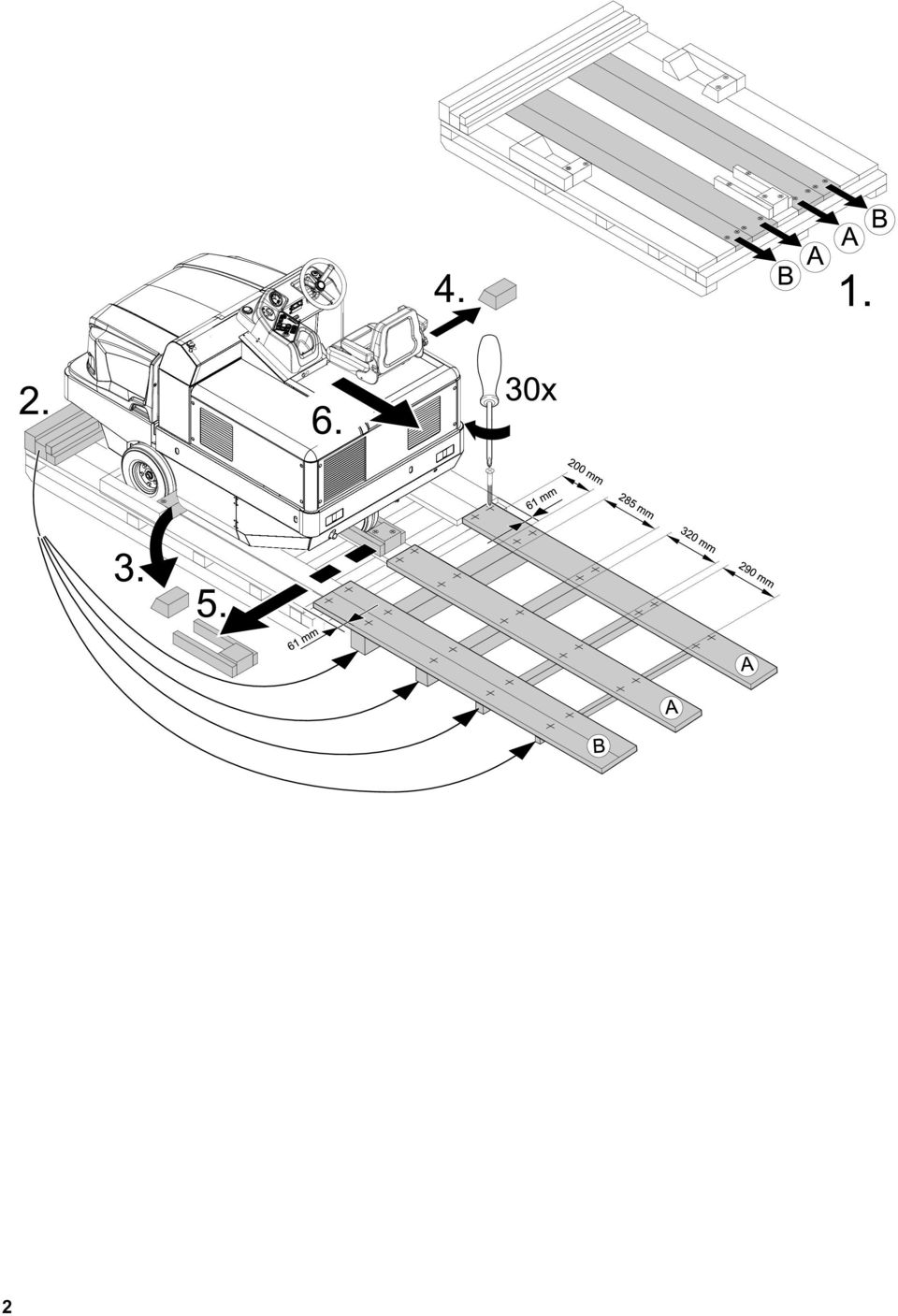

2 2

3 Lue tämä alkuperäisiä ohjeita ennen laitteesi käyttämistä, säilytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten. Lue turvaohjeet nro ehdottomasti ennen laitteen ensimmäistä käyttökertaa! Sisällysluettelo Turvaohjeet FI.. 1 Yleisiä ohjeita FI.. 1 Laitteessa olevat symbolit FI.. 2 Käyttöohjeessa esiintyvät symbolit FI.. 2 Toiminta FI.. 2 Käyttötarkoitus FI.. 2 Sopivat päällysteet.... FI.. 2 Ympäristönsuojelu FI.. 2 Ohjaus- ja käyttölaitteet... FI.. 3 Kuva: Lakaisukone.... FI.. 3 Ohjauspaneeli FI.. 3 Toimintopainikkeet..... FI.. 3 Merkkivalot ja monitoiminäyttö FI.. 4 Ennen käyttöönottoa FI.. 4 Ajohytin ylöskääntäminen FI.. 4 Seisontajarrun lukitus/vapautus FI.. 4 Lakaisukoneen liikuttaminen ilman omaa käyttöä FI.. 4 Lakaisukoneen liikuttaminen omalla käytöllä.... FI.. 4 Käyttöönotto FI.. 4 Yleisiä ohjeita FI.. 4 Tarkastus- ja huoltotyöt. FI.. 4 Ennen käyttöönottoa FI.. 4 Akkua koskevat turvaohjeet FI.. 4 Akkujen lataus FI.. 4 Käyttö FI.. 5 Kuljettajan istuimen säätö FI.. 5 Ohjelmien valinta FI.. 5 Laitteen käynnistys.... FI.. 5 Laitteen ajaminen..... FI.. 5 Lakaisukäyttö FI.. 5 Roskasäiliön tyhjennys. FI.. 6 Laitteen kytkeminen pois päältä FI.. 6 Kuljetus FI.. 6 Säilytys FI.. 6 Seisonta-aika FI.. 6 Hoito ja huolto FI.. 6 Yleisiä ohjeita FI.. 6 Puhdistaminen FI.. 6 Huoltovälit FI.. 6 Huoltotoimenpiteet.... FI.. 7 EU-standardinmukaisu- ustodistus FI.. 9 Takuu FI.. 9 Häiriöapu FI. 10 Tekniset tiedot FI. 11 Turvaohjeet Kuulovammavaara. Laitetta käytettäessä on ehdottomasti käytettävä asianmukaisia kuulonsuojaimia. Yleisiä ohjeita Jos havaitset pakkauksesta purkaessasi kuljetusvaurioita, ota yhteyttä myyjäliikkeeseen. Laitteeseen kiinnitetyt varoitus- ja opastuskilvet antavat tärkeitä ohjeita turvallista käyttöä varten. Tämän käyttöohjeen ohjeiden ohella on noudatettava lainmukaisia yleisiä turvallisuus- ja tapaturmantorjuntamääräyksiä. Purkuohjeet Loukkaantumisvaara, vaurioitumisvaara! Huomioi lastattaessa laitteen paino! Paino (ilman akkuja) 840 kg* Paino (akkujen kanssa) 1300 kg* * Paino on vielä suurempi, jos lisävarustesarjoja on asennettuna. Älä käytä trukkia. Käytä lastaamiseen/purkamiseen soveltuvaa ramppia tai nosturia! Huomioi ramppia käytettäessä: Maavara 70 mm. Jos laite on toimitettu kuormalavan päällä, mukana olevista laudoista tulee rakentaa alasajoramppi. Ohjeet rampin tekemiseen ovat sivulla 2 (kansilehden sisäpuolella). Tärkeä huomautus: jokainen lauta pitää kiinnittää paikalleen 2 ruuvilla. Ajokäyttö Loukkaantumisvaara, vaurioitumisvaara! Loukkaantumisvaara! Kaatumisvaara suurissa nousuissa. Aja ajosuunnassa olevaa nousuja vain, jos nousun kaltevuus on enintään 14 %. Kaatumisvaara nopeassa kaarreajossa. Aja kaarteissa hitaasti. Kaatumisvaara epästabiililla alustalla. Laitetta on liikutettava ainoastaan kiinteällä alustalla. Kaatumisvaara liian suurissa sivunousuissa. Poikittain ajosuuntaan on ajettava vain nousuja, joiden kaltevuus on enintään 10 %. Laitetta käytettäessä on noudatettava ajoneuvoja koskevia moottoriajoneuvoja koskevia ohjeita, säännöksiä ja lakeja. Käyttäjän on käytettävä laitetta tarkoituksenmukaisesti. Käyttäjän on huomioitava paikalliset olosuhteet ja työskennellessään laitteella kiinnitettävä huomiota muihin henkilöihin, erityisesti lapsiin. Laitetta saa käyttää vain sellainen henkilö, joka on perehtynyt laitteen käsittelyyn tai on osoittanut, että on pätevä käyttämään laitetta. Lisäksi käyttäjän oltava valtuutettu kyseisen laitteen käyttöön. Lapset tai nuoret henkilöt eivät saa käyttää laitetta. Laitteessa ei saa kuljettaa muita henkilöitä käyttäjän lisäksi. Istuttavia laitteita saa liikuttaa ainoastaan käyttäjän istuessa paikoillaan. Poista aina virta-avain virtalukosta, jolloin laitetta ei voida käyttää luvattomasti. Älä koskaan jätä laitetta ilman valvontaa, jos moottori on käynnissä. Käyttäjä saa poistua koneesta vasta, kun moottori on sammuksissa. Käyttäjän on huolehdittava kytkemällä seisontajarru päälle ja poistamalla virta-avain virtalukosta, ettei laite tahattomasti pääse liikkumaan ja ettei sitä voida liikuttaa luvattomasti. Akkukäyttöiset laitteet Huomautus: Takuu on voimassa ainoastaan käytettäessä Kärcherin suosittelemia akkuja ja latauslaitteita. Akun valmistajan käyttöohjeita on ehdottomasti noudatettava. Huomioi akkujen käsittelyssä laissa annettuja suosituksia. Älä koskaan jätä tyhjää akkua lataamattomaksi, vaan lataa se uudelleen mahdollisimman pian. Pidä akku puhtaana ja kuivana välttääksesi virtavuotoja. Suojaa akku epäpuhtauksilta, kuten esim. metallipölyltä. Älä aseta työkaluja tai muita vastaavia akun päälle. Oikosulku- ja räjähdysvaara. Älä koskaan tupakoi, käsittele avotulta tai kipinää aiheuttavia laitteita akun läheisyydessä tai tilassa, jossa lataat akkua. Räjähdysvaara. Älä kosketa kuumia osia, kuten esim. käyttömoottoria (palovammavaara). Käsittele akkuhappoa varovasti. Noudata vastaavia turvaohjeita! Käytetyt akut on hävitettävä EU-direktiivin 91/157 ETY mukaisesti. Varusteet ja varaosat Vain sellaisten lisävarusteiden ja varaosien käyttö on sallittua, jotka valmistaja on hyväksynyt. Alkuperäiset lisävarusteet ja varaosat takaavat, että laitetta voidaan käyttää turvallisesti ja häiriöttömästi. Tärkeimpien osien varaosaluettelo löytyy tämän käyttöohjeen lopusta. Saat lisätietoja varaosista osoitteesta osiosta Huolto. FI - 1 3

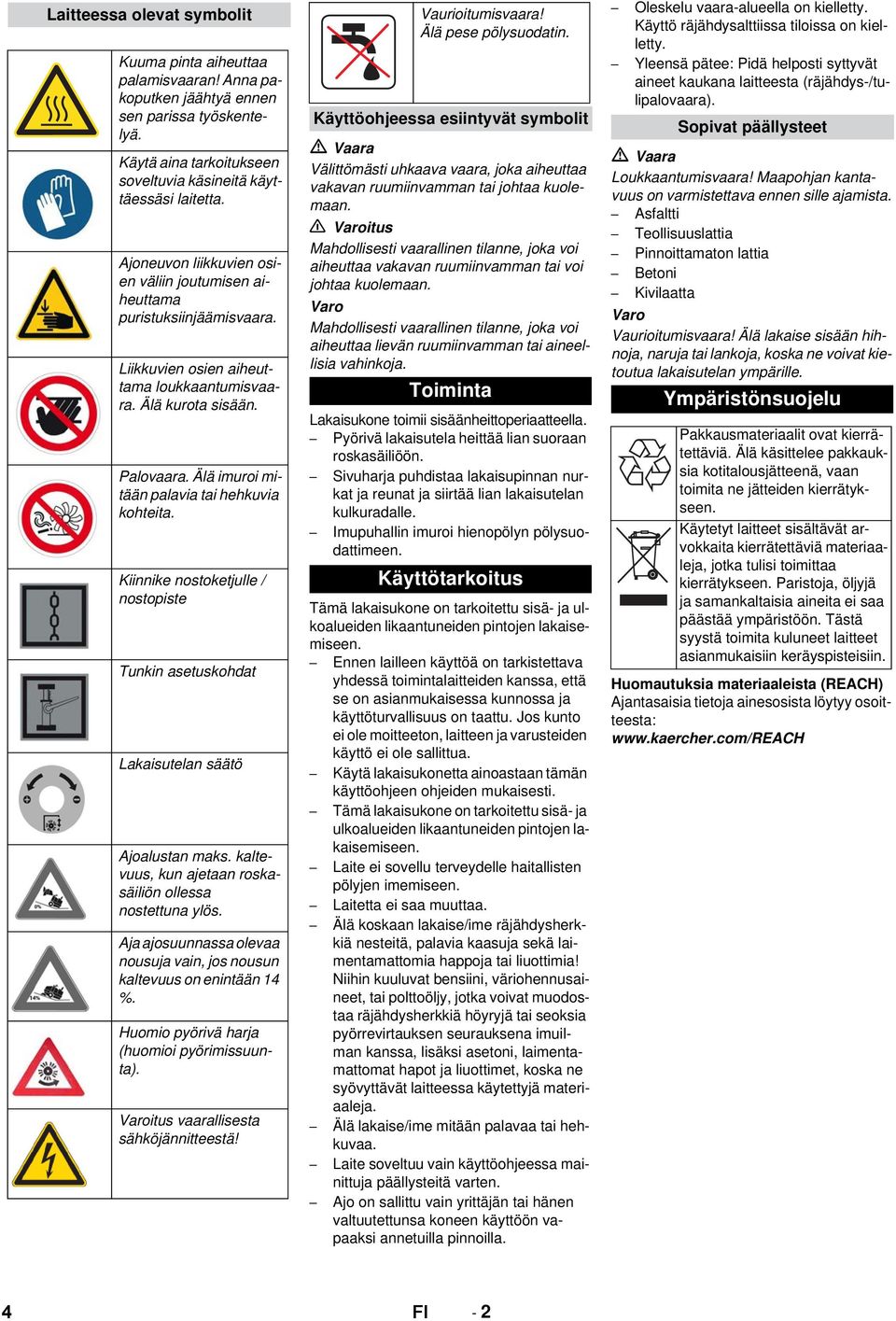

4 Laitteessa olevat symbolit Kuuma pinta aiheuttaa palamisvaaran! Anna pakoputken jäähtyä ennen sen parissa työskentelyä. Käytä aina tarkoitukseen soveltuvia käsineitä käyttäessäsi laitetta. Ajoneuvon liikkuvien osien väliin joutumisen aiheuttama puristuksiinjäämisvaara. Liikkuvien osien aiheuttama loukkaantumisvaara. Älä kurota sisään. Palovaara. Älä imuroi mitään palavia tai hehkuvia kohteita. Kiinnike nostoketjulle / nostopiste Tunkin asetuskohdat Lakaisutelan säätö Ajoalustan maks. kaltevuus, kun ajetaan roskasäiliön ollessa nostettuna ylös. Aja ajosuunnassa olevaa nousuja vain, jos nousun kaltevuus on enintään 14 %. Huomio pyörivä harja (huomioi pyörimissuunta). itus vaarallisesta sähköjännitteestä! Vaurioitumisvaara! Älä pese pölysuodatin. Käyttöohjeessa esiintyvät symbolit Välittömästi uhkaava vaara, joka aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan. itus Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan. Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa lievän ruumiinvamman tai aineellisia vahinkoja. Toiminta Lakaisukone toimii sisäänheittoperiaatteella. Pyörivä lakaisutela heittää lian suoraan roskasäiliöön. Sivuharja puhdistaa lakaisupinnan nurkat ja reunat ja siirtää lian lakaisutelan kulkuradalle. Imupuhallin imuroi hienopölyn pölysuodattimeen. Käyttötarkoitus Tämä lakaisukone on tarkoitettu sisä- ja ulkoalueiden likaantuneiden pintojen lakaisemiseen. Ennen lailleen käyttöä on tarkistettava yhdessä toimintalaitteiden kanssa, että se on asianmukaisessa kunnossa ja käyttöturvallisuus on taattu. Jos kunto ei ole moitteeton, laitteen ja varusteiden käyttö ei ole sallittua. Käytä lakaisukonetta ainoastaan tämän käyttöohjeen ohjeiden mukaisesti. Tämä lakaisukone on tarkoitettu sisä- ja ulkoalueiden likaantuneiden pintojen lakaisemiseen. Laite ei sovellu terveydelle haitallisten pölyjen imemiseen. Laitetta ei saa muuttaa. Älä koskaan lakaise/ime räjähdysherkkiä nesteitä, palavia kaasuja sekä laimentamattomia happoja tai liuottimia! Niihin kuuluvat bensiini, väriohennusaineet, tai polttoöljy, jotka voivat muodostaa räjähdysherkkiä höyryjä tai seoksia pyörrevirtauksen seurauksena imuilman kanssa, lisäksi asetoni, laimentamattomat hapot ja liuottimet, koska ne syövyttävät laitteessa käytettyjä materiaaleja. Älä lakaise/ime mitään palavaa tai hehkuvaa. Laite soveltuu vain käyttöohjeessa mainittuja päällysteitä varten. Ajo on sallittu vain yrittäjän tai hänen valtuutettunsa koneen käyttöön vapaaksi annetuilla pinnoilla. Oleskelu vaara-alueella on kielletty. Käyttö räjähdysalttiissa tiloissa on kielletty. Yleensä pätee: Pidä helposti syttyvät aineet kaukana laitteesta (räjähdys-/tulipalovaara). Sopivat päällysteet Loukkaantumisvaara! Maapohjan kantavuus on varmistettava ennen sille ajamista. Asfaltti Teollisuuslattia Pinnoittamaton lattia Betoni Kivilaatta Vaurioitumisvaara! Älä lakaise sisään hihnoja, naruja tai lankoja, koska ne voivat kietoutua lakaisutelan ympärille. Ympäristönsuojelu Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen. Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Paristoja, öljyjä ja samankaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimita kuluneet laitteet asianmukaisiin keräyspisteisiin. Huomautuksia materiaaleista (REACH) Ajantasaisia tietoja ainesosista löytyy osoitteesta: 4 FI - 2

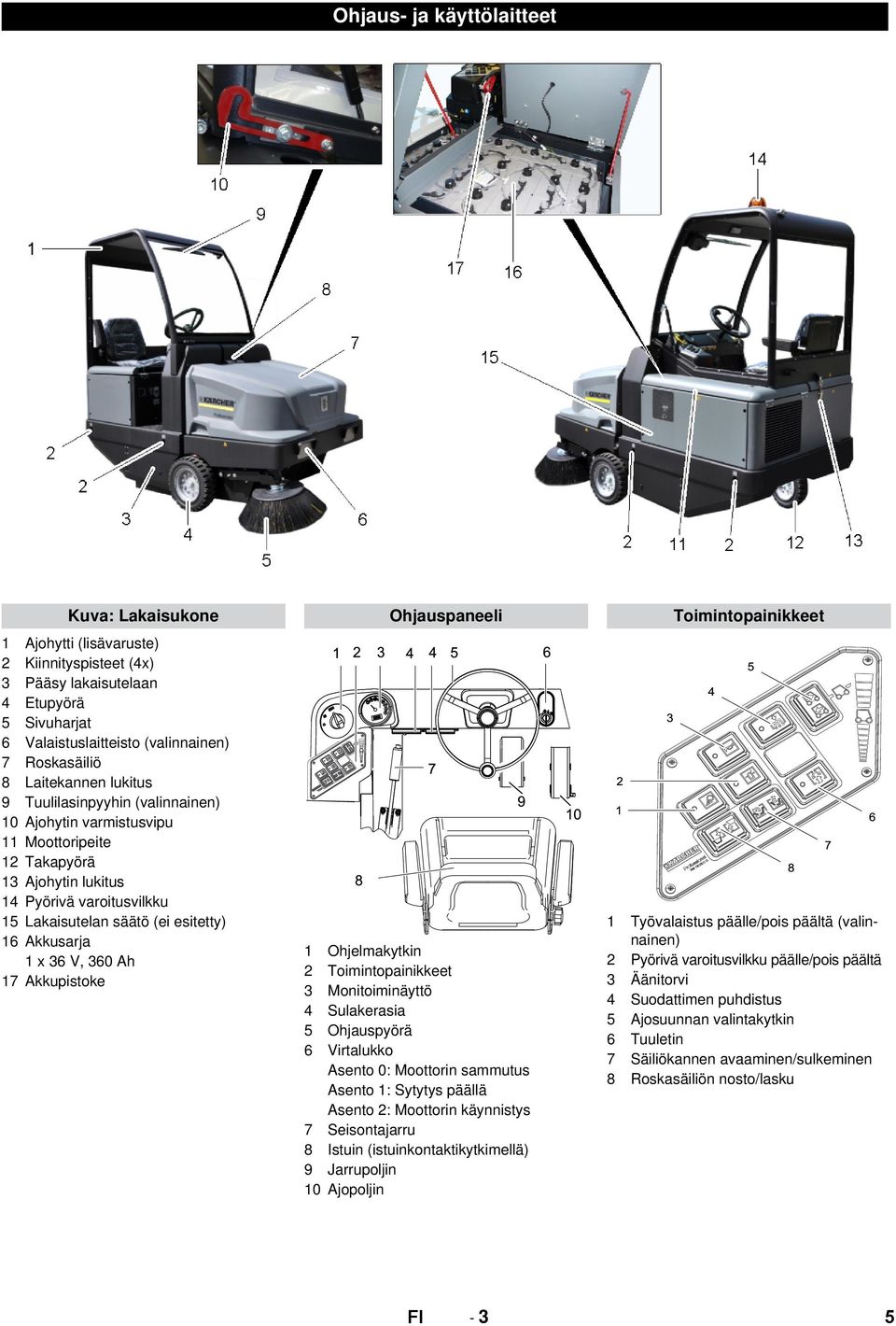

5 Ohjaus- ja käyttölaitteet Kuva: Lakaisukone Ohjauspaneeli Toimintopainikkeet 1 Ajohytti (lisävaruste) 2 Kiinnityspisteet (4x) 3 Pääsy lakaisutelaan 4 Etupyörä 5 Sivuharjat 6 Valaistuslaitteisto (valinnainen) 7 Roskasäiliö 8 Laitekannen lukitus 9 Tuulilasinpyyhin (valinnainen) 10 Ajohytin varmistusvipu 11 Moottoripeite 12 Takapyörä 13 Ajohytin lukitus 14 Pyörivä varoitusvilkku 15 Lakaisutelan säätö (ei esitetty) 16 Akkusarja 1 x 36 V, 360 Ah 17 Akkupistoke 1 Ohjelmakytkin 2 Toimintopainikkeet 3 Monitoiminäyttö 4 Sulakerasia 5 Ohjauspyörä 6 Virtalukko Asento 0: Moottorin sammutus Asento 1: Sytytys päällä Asento 2: Moottorin käynnistys 7 Seisontajarru 8 Istuin (istuinkontaktikytkimellä) 9 Jarrupoljin 10 Ajopoljin 1 Työvalaistus päälle/pois päältä (valinnainen) 2 Pyörivä varoitusvilkku päälle/pois päältä 3 Äänitorvi 4 Suodattimen puhdistus 5 Ajosuunnan valintakytkin 6 Tuuletin 7 Säiliökannen avaaminen/sulkeminen 8 Roskasäiliön nosto/lasku FI - 3 5

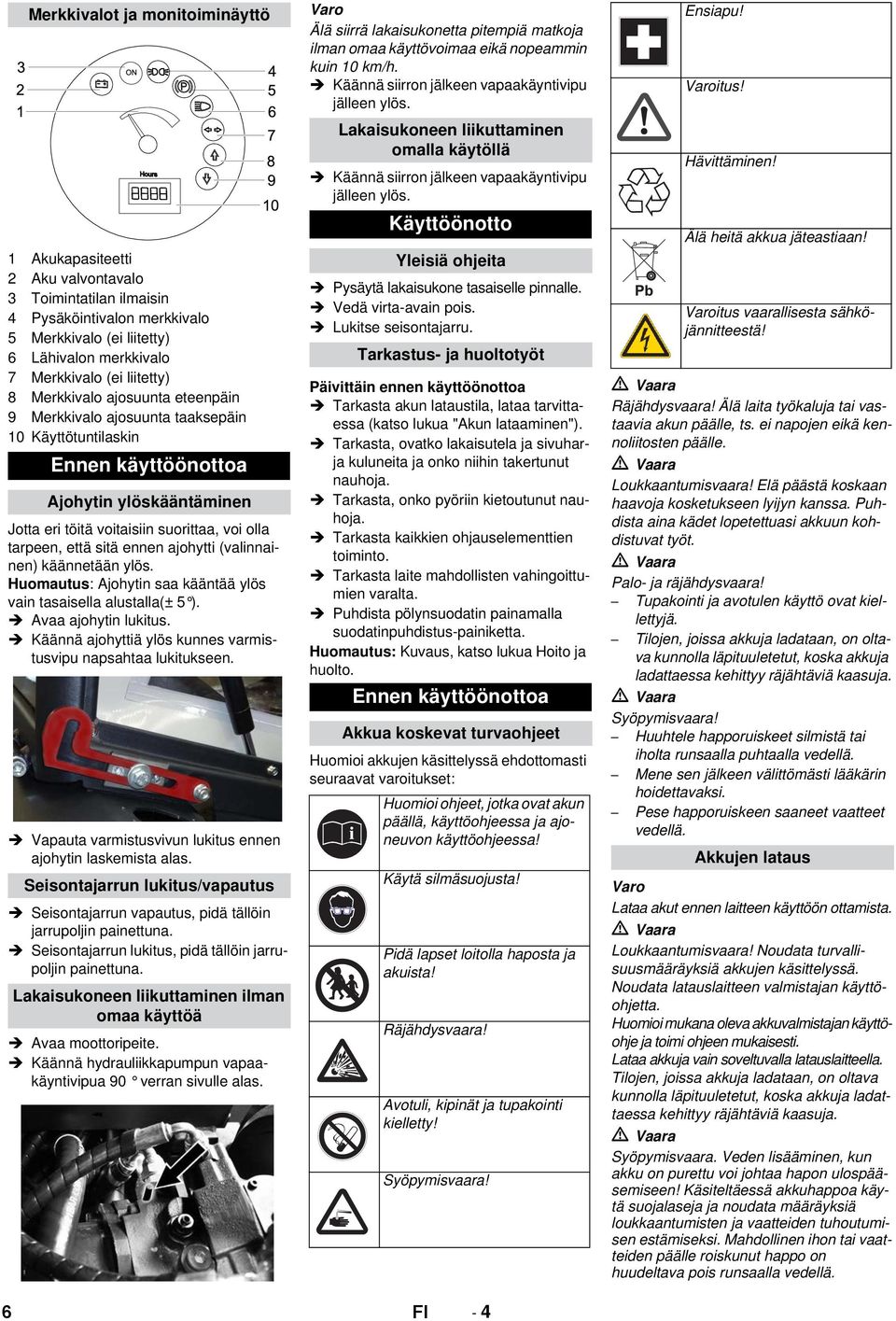

6 Merkkivalot ja monitoiminäyttö 1 Akukapasiteetti 2 Aku valvontavalo 3 Toimintatilan ilmaisin 4 Pysäköintivalon merkkivalo 5 Merkkivalo (ei liitetty) 6 Lähivalon merkkivalo 7 Merkkivalo (ei liitetty) 8 Merkkivalo ajosuunta eteenpäin 9 Merkkivalo ajosuunta taaksepäin 10 Käyttötuntilaskin Ennen käyttöönottoa Ajohytin ylöskääntäminen Jotta eri töitä voitaisiin suorittaa, voi olla tarpeen, että sitä ennen ajohytti (valinnainen) käännetään ylös. Huomautus: Ajohytin saa kääntää ylös vain tasaisella alustalla(± 5 ). Avaa ajohytin lukitus. Käännä ajohyttiä ylös kunnes varmistusvipu napsahtaa lukitukseen. Vapauta varmistusvivun lukitus ennen ajohytin laskemista alas. Seisontajarrun lukitus/vapautus Seisontajarrun vapautus, pidä tällöin jarrupoljin painettuna. Seisontajarrun lukitus, pidä tällöin jarrupoljin painettuna. Lakaisukoneen liikuttaminen ilman omaa käyttöä Avaa moottoripeite. Käännä hydrauliikkapumpun vapaakäyntivipua 90 verran sivulle alas. Älä siirrä lakaisukonetta pitempiä matkoja ilman omaa käyttövoimaa eikä nopeammin kuin 10 km/h. Käännä siirron jälkeen vapaakäyntivipu jälleen ylös. Lakaisukoneen liikuttaminen omalla käytöllä Käännä siirron jälkeen vapaakäyntivipu jälleen ylös. Käyttöönotto Yleisiä ohjeita Pysäytä lakaisukone tasaiselle pinnalle. Vedä virta-avain pois. Tarkastus- ja huoltotyöt Päivittäin ennen käyttöönottoa Tarkasta akun lataustila, lataa tarvittaessa (katso lukua "Akun lataaminen"). Tarkasta, ovatko lakaisutela ja sivuharja kuluneita ja onko niihin takertunut nauhoja. Tarkasta, onko pyöriin kietoutunut nauhoja. Tarkasta kaikkien ohjauselementtien toiminto. Tarkasta laite mahdollisten vahingoittumien varalta. Puhdista pölynsuodatin painamalla suodatinpuhdistus-painiketta. Huomautus: Kuvaus, katso lukua Hoito ja huolto. Ennen käyttöönottoa Akkua koskevat turvaohjeet Huomioi akkujen käsittelyssä ehdottomasti seuraavat varoitukset: Huomioi ohjeet, jotka ovat akun päällä, käyttöohjeessa ja ajoneuvon käyttöohjeessa! Käytä silmäsuojusta! Pidä lapset loitolla haposta ja akuista! Räjähdysvaara! Avotuli, kipinät ja tupakointi kielletty! Syöpymisvaara! Ensiapu! itus! Hävittäminen! Älä heitä akkua jäteastiaan! itus vaarallisesta sähköjännitteestä! Räjähdysvaara! Älä laita työkaluja tai vastaavia akun päälle, ts. ei napojen eikä kennoliitosten päälle. Loukkaantumisvaara! Elä päästä koskaan haavoja kosketukseen lyijyn kanssa. Puhdista aina kädet lopetettuasi akkuun kohdistuvat työt. Palo- ja räjähdysvaara! Tupakointi ja avotulen käyttö ovat kiellettyjä. Tilojen, joissa akkuja ladataan, on oltava kunnolla läpituuletetut, koska akkuja ladattaessa kehittyy räjähtäviä kaasuja. Syöpymisvaara! Huuhtele happoruiskeet silmistä tai iholta runsaalla puhtaalla vedellä. Mene sen jälkeen välittömästi lääkärin hoidettavaksi. Pese happoruiskeen saaneet vaatteet vedellä. Akkujen lataus Lataa akut ennen laitteen käyttöön ottamista. Loukkaantumisvaara! Noudata turvallisuusmääräyksiä akkujen käsittelyssä. Noudata latauslaitteen valmistajan käyttöohjetta. Huomioi mukana oleva akkuvalmistajan käyttöohje ja toimi ohjeen mukaisesti. Lataa akkuja vain soveltuvalla latauslaitteella. Tilojen, joissa akkuja ladataan, on oltava kunnolla läpituuletetut, koska akkuja ladattaessa kehittyy räjähtäviä kaasuja. Syöpymisvaara. Veden lisääminen, kun akku on purettu voi johtaa hapon ulospääsemiseen! Käsiteltäessä akkuhappoa käytä suojalaseja ja noudata määräyksiä loukkaantumisten ja vaatteiden tuhoutumisen estämiseksi. Mahdollinen ihon tai vaatteiden päälle roiskunut happo on huudeltava pois runsaalla vedellä. 6 FI - 4

7 Vaurioitumisvaara. Käytä vain tislattua tai suolatonta vettä akkujen jälkitäyttämiseen (VDE 0510). Älä käytä vieraita lisäaineita (niin sanottuja tehostusaineita), koska muutoin takuu raukeaa. Suositeltavat akut, latauslaitteet Akkupaketti 36 V, 360 Ah, (akkukaukalossa, vähähuoltoinen)* Tilausnumero Latauslaite 36 V, 50 A * Laite tarvitsee 1 akkupaketin Muiden akkujen ja latauslaitteiden käyttöä ei suositella, niitä saa käyttää vain, kun asiasta on ensin sovittu Kärcher-asiakaspalvelun kanssa. Vedä akkupistoke irti koneesta ja liitä se latauslaitteen pistokkeeseen. Pistä latauslaitteen verkkopistoke asianmukaiseen 16 A pistorasiaan, latauslaite lataa itsenäisesti. Pidä moottoripeite avattuna latauksen ajan. Huomautus: Kun akut on ladattu, irroita laturi ensin verkosta ja vasta sitten akuista. Tarkasta ja korjaa akun nestetaso Huomioi mukana oleva akkuvalmistajan käyttöohje ja toimi ohjeen mukaisesti. Akun lataustilan tarkistaminen Akkukapasiteetin näyttö vihreällä alueella: Akku on ladattu. Akkukapasiteetin näyttö keltaisella alueella: Akku on puoliksi tyhjentynyt. Akkukapasiteetin näyttö punaisella alueella: Akku on melkein tyhjä. Lakaisutoiminta päättyy lyhyen ajan kuluttua automaattisesti. Merkkivalo palaa punaisena Akku on tyhjä. Lakaisutoiminta päättyy automaattisesti (lakaisumoottorien käynnistys uudelleen on mahdollista vain akun lataamisen jälkeen). Aja laite suoraan latausasemaan, vältä tällöin nousuja. Lataa akku. Käyttö Kuljettajan istuimen säätö Vedä istuimen säätövipu ulos. Siirrä istuin, päästä vipu irti ja lukitse. Tarkasta liikuttamalla istuinta eteen- ja taaksepäin, että se on lukittu. Ohjelmien valinta 1 Siirtoajo 2 Lakaisu lakaisutelalla 3 Lakaisu lakaisutelalla ja sivuharjoilla Laitteen käynnistys Huomautus: Laitteen istuin on varustettu kosketuskontaktikytkimellä. Poistuttaessa kuljettajan istuimelta laite kytkeytyy pois päältä. Mene istumaan kuljettajan istuimelle. Aseta ajosuunnan valintakytkin keskiasentoon. Laita käynnistysavain käynnistyslukkoon. Käännä virta-avain asentoon I. Laite on käyttövalmis. Käännä virta-avain asentoon II. Laite on ajovalmis. Huomautus: Akkukapasiteettinäyttö näyttää n. 10 sekunnin kuluttua todellisen lataustilan. Laitteen ajaminen Aseta ohjelmakytkin asentoon kuljetusajo. Paina jarrupoljinta ja pidä painettuna. Irrota seisontajarru. Ajaminen eteenpäin Aseta ajosuunnan valintakytkin asentoon "Eteenpäin". Paina hitaasti ajopoljinta. Ajaminen taaksepäin Loukkaantumisvaara! Ohikulkijoita ei saa vaarantaa peruutettaessa, käytä tarvittaessa avustajaa. Vaurioitumisvaara! Käytä ajosuunnan valintakytkintä vain laitteen seistessä paikallaan. Aseta ajosuunnan valintakytkin asentoon "Taaksepäin". Paina hitaasti ajopoljinta. Ajaminen Ajonopeus on säädettävissä portaattomasti ajopolkimilla. Vältä polkimen äkkinäistä painamista, koska hydraulilaitteisto voi vaurioitua. Jarrutus Päästä ajopoljin vapaaksi, laite jarruttaa itsenäisesti ja pysähtyy. Huomautus: Jarrutusvaikutusta voi tehostaa painamalla jarrupoljinta. Ajaminen esteiden yli Ajaminen enintään 70 mm korkuisten kiinteiden esteiden yli: aja hitaasti ja varovasti eteenpäin yli. Ajaminen yli 70 mm korkeiden kiinteiden esteiden yli: ajo esteiden yli on sallittu vain sopivan rampin avulla. Lakaisukäyttö Älä lakaise pakkausnauhoja, lankoja tai muuta sellaista sisään, tämä voi johtaa lakaisumekaniikan vaurioitumiseen. Huomautus: Jotta saavutettaisiin optimaalinen puhdistustulos, ajonopeus sovitettava olosuhteiden mukaiseksi. Huomautus: Pölysuodatin on puhdistettava käytön aikana säännöllisin väliajoin. Kuivan pohjan lakaiseminen Käynnistä imuturbiini. Aseta pintoja puhdistettaessa ohjelmakytkin asentoon lakaisu lakaisutelalla. Aseta sivureunoja puhdistettaessa ohjelmakytkin asentoon lakaisu lakaisutelalla ja sivuharjalla. Kostean tai märän pohjan lakaiseminen Sammuta imuturbiini. Aseta pintoja puhdistettaessa ohjelmakytkin asentoon lakaisu lakaisutelalla. Aseta sivureunoja puhdistettaessa ohjelmakytkin asentoon lakaisu lakaisutelalla ja sivuharjalla. FI - 5 7

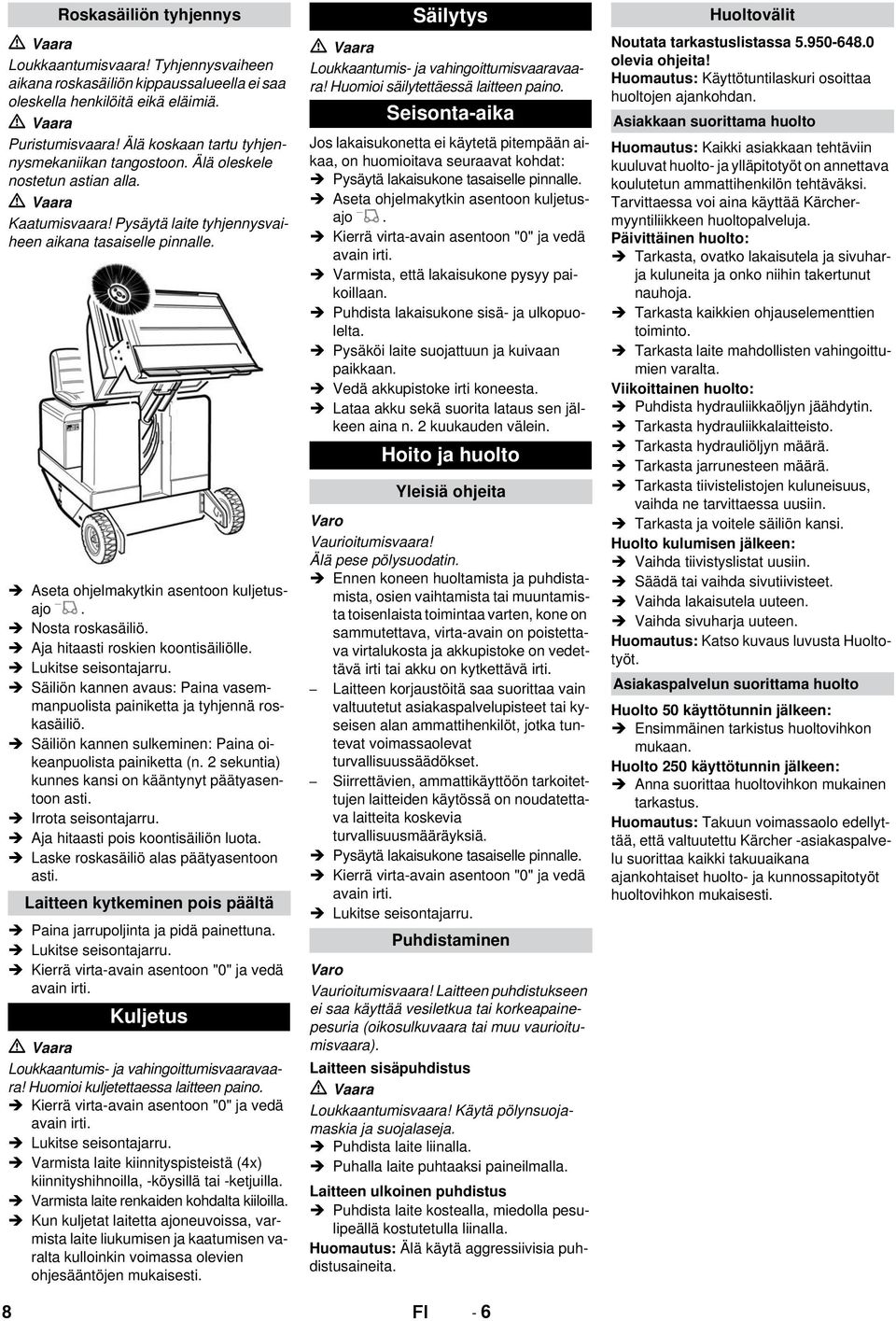

8 Roskasäiliön tyhjennys Loukkaantumisvaara! Tyhjennysvaiheen aikana roskasäiliön kippaussalueella ei saa oleskella henkilöitä eikä eläimiä. Puristumisvaara! Älä koskaan tartu tyhjennysmekaniikan tangostoon. Älä oleskele nostetun astian alla. Kaatumisvaara! Pysäytä laite tyhjennysvaiheen aikana tasaiselle pinnalle. Aseta ohjelmakytkin asentoon kuljetusajo. Nosta roskasäiliö. Aja hitaasti roskien koontisäiliölle. Säiliön kannen avaus: Paina vasemmanpuolista painiketta ja tyhjennä roskasäiliö. Säiliön kannen sulkeminen: Paina oikeanpuolista painiketta (n. 2 sekuntia) kunnes kansi on kääntynyt päätyasentoon asti. Irrota seisontajarru. Aja hitaasti pois koontisäiliön luota. Laske roskasäiliö alas päätyasentoon asti. Laitteen kytkeminen pois päältä Paina jarrupoljinta ja pidä painettuna. Kierrä virta-avain asentoon "0" ja vedä avain irti. Kuljetus Loukkaantumis- ja vahingoittumisvaaravaara! Huomioi kuljetettaessa laitteen paino. Kierrä virta-avain asentoon "0" ja vedä avain irti. Varmista laite kiinnityspisteistä (4x) kiinnityshihnoilla, -köysillä tai -ketjuilla. Varmista laite renkaiden kohdalta kiiloilla. Kun kuljetat laitetta ajoneuvoissa, varmista laite liukumisen ja kaatumisen varalta kulloinkin voimassa olevien ohjesääntöjen mukaisesti. Säilytys Loukkaantumis- ja vahingoittumisvaaravaara! Huomioi säilytettäessä laitteen paino. Seisonta-aika Jos lakaisukonetta ei käytetä pitempään aikaa, on huomioitava seuraavat kohdat: Pysäytä lakaisukone tasaiselle pinnalle. Aseta ohjelmakytkin asentoon kuljetusajo. Kierrä virta-avain asentoon "0" ja vedä avain irti. Varmista, että lakaisukone pysyy paikoillaan. Puhdista lakaisukone sisä- ja ulkopuolelta. Pysäköi laite suojattuun ja kuivaan paikkaan. Vedä akkupistoke irti koneesta. Lataa akku sekä suorita lataus sen jälkeen aina n. 2 kuukauden välein. Hoito ja huolto Yleisiä ohjeita Vaurioitumisvaara! Älä pese pölysuodatin. Ennen koneen huoltamista ja puhdistamista, osien vaihtamista tai muuntamista toisenlaista toimintaa varten, kone on sammutettava, virta-avain on poistettava virtalukosta ja akkupistoke on vedettävä irti tai akku on kytkettävä irti. Laitteen korjaustöitä saa suorittaa vain valtuutetut asiakaspalvelupisteet tai kyseisen alan ammattihenkilöt, jotka tuntevat voimassaolevat turvallisuussäädökset. Siirrettävien, ammattikäyttöön tarkoitettujen laitteiden käytössä on noudatettava laitteita koskevia turvallisuusmääräyksiä. Pysäytä lakaisukone tasaiselle pinnalle. Kierrä virta-avain asentoon "0" ja vedä avain irti. Puhdistaminen Vaurioitumisvaara! Laitteen puhdistukseen ei saa käyttää vesiletkua tai korkeapainepesuria (oikosulkuvaara tai muu vaurioitumisvaara). Laitteen sisäpuhdistus Loukkaantumisvaara! Käytä pölynsuojamaskia ja suojalaseja. Puhdista laite liinalla. Puhalla laite puhtaaksi paineilmalla. Laitteen ulkoinen puhdistus Puhdista laite kostealla, miedolla pesulipeällä kostutetulla liinalla. Huomautus: Älä käytä aggressiivisia puhdistusaineita. Huoltovälit Noutata tarkastuslistassa olevia ohjeita! Huomautus: Käyttötuntilaskuri osoittaa huoltojen ajankohdan. Asiakkaan suorittama huolto Huomautus: Kaikki asiakkaan tehtäviin kuuluvat huolto- ja ylläpitotyöt on annettava koulutetun ammattihenkilön tehtäväksi. Tarvittaessa voi aina käyttää Kärchermyyntiliikkeen huoltopalveluja. Päivittäinen huolto: Tarkasta, ovatko lakaisutela ja sivuharja kuluneita ja onko niihin takertunut nauhoja. Tarkasta kaikkien ohjauselementtien toiminto. Tarkasta laite mahdollisten vahingoittumien varalta. Viikoittainen huolto: Puhdista hydrauliikkaöljyn jäähdytin. Tarkasta hydrauliikkalaitteisto. Tarkasta hydrauliöljyn määrä. Tarkasta jarrunesteen määrä. Tarkasta tiivistelistojen kuluneisuus, vaihda ne tarvittaessa uusiin. Tarkasta ja voitele säiliön kansi. Huolto kulumisen jälkeen: Vaihda tiivistyslistat uusiin. Säädä tai vaihda sivutiivisteet. Vaihda lakaisutela uuteen. Vaihda sivuharja uuteen. Huomautus: Katso kuvaus luvusta Huoltotyöt. Asiakaspalvelun suorittama huolto Huolto 50 käyttötunnin jälkeen: Ensimmäinen tarkistus huoltovihkon mukaan. Huolto 250 käyttötunnin jälkeen: Anna suorittaa huoltovihkon mukainen tarkastus. Huomautus: Takuun voimassaolo edellyttää, että valtuutettu Kärcher -asiakaspalvelu suorittaa kaikki takuuaikana ajankohtaiset huolto- ja kunnossapitotyöt huoltovihkon mukaisesti. 8 FI - 6

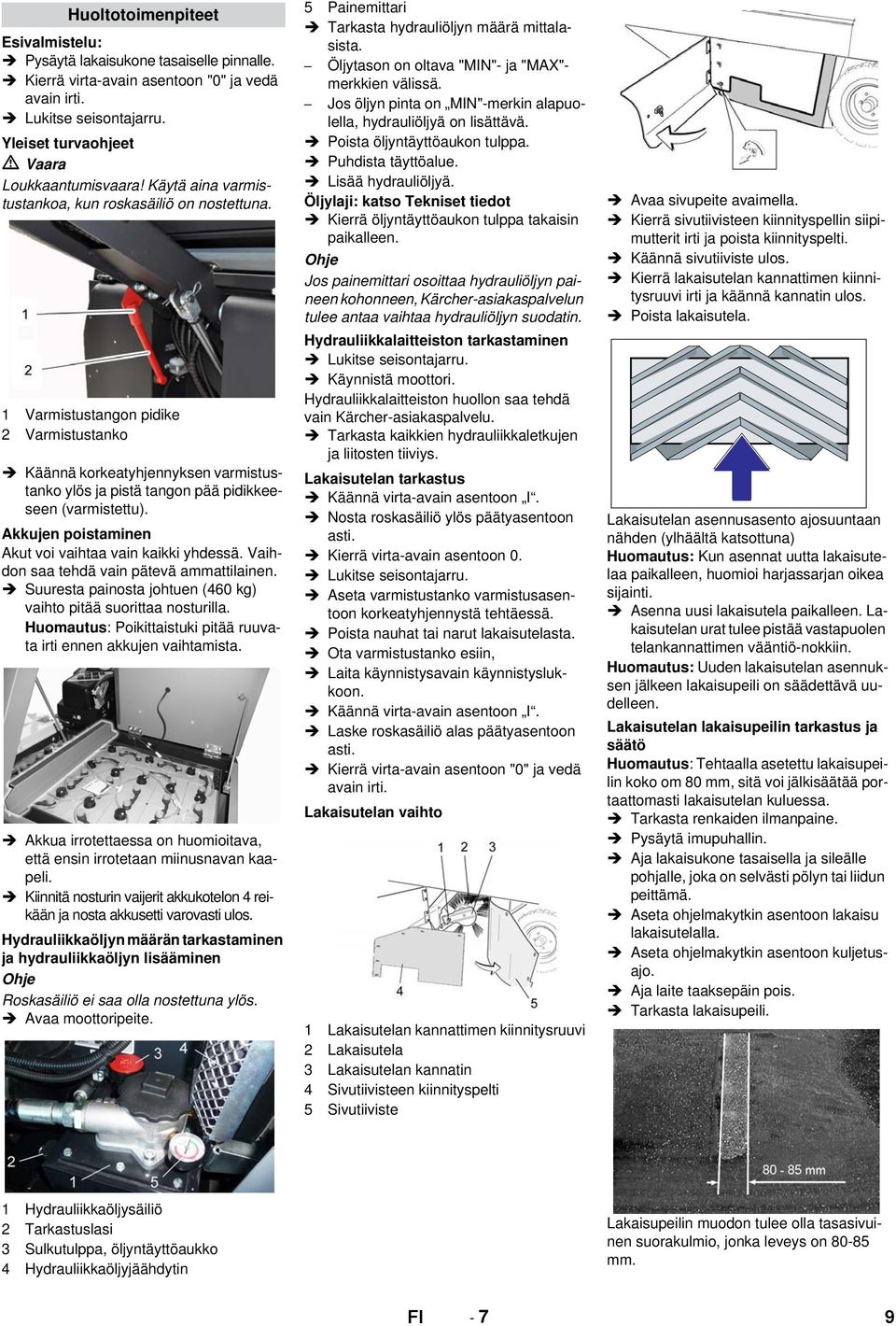

9 Huoltotoimenpiteet Esivalmistelu: Pysäytä lakaisukone tasaiselle pinnalle. Kierrä virta-avain asentoon "0" ja vedä avain irti. Yleiset turvaohjeet Loukkaantumisvaara! Käytä aina varmistustankoa, kun roskasäiliö on nostettuna. 1 Varmistustangon pidike 2 Varmistustanko Käännä korkeatyhjennyksen varmistustanko ylös ja pistä tangon pää pidikkeeseen (varmistettu). Akkujen poistaminen Akut voi vaihtaa vain kaikki yhdessä. Vaihdon saa tehdä vain pätevä ammattilainen. Suuresta painosta johtuen (460 kg) vaihto pitää suorittaa nosturilla. Huomautus: Poikittaistuki pitää ruuvata irti ennen akkujen vaihtamista. Akkua irrotettaessa on huomioitava, että ensin irrotetaan miinusnavan kaapeli. Kiinnitä nosturin vaijerit akkukotelon 4 reikään ja nosta akkusetti varovasti ulos. Hydrauliikkaöljyn määrän tarkastaminen ja hydrauliikkaöljyn lisääminen Ohje Roskasäiliö ei saa olla nostettuna ylös. Avaa moottoripeite. 5 Painemittari Tarkasta hydrauliöljyn määrä mittalasista. Öljytason on oltava "MIN"- ja "MAX"- merkkien välissä. Jos öljyn pinta on MIN"-merkin alapuolella, hydrauliöljyä on lisättävä. Poista öljyntäyttöaukon tulppa. Puhdista täyttöalue. Lisää hydrauliöljyä. Öljylaji: katso Tekniset tiedot Kierrä öljyntäyttöaukon tulppa takaisin paikalleen. Ohje Jos painemittari osoittaa hydrauliöljyn paineen kohonneen, Kärcher-asiakaspalvelun tulee antaa vaihtaa hydrauliöljyn suodatin. Hydrauliikkalaitteiston tarkastaminen Käynnistä moottori. Hydrauliikkalaitteiston huollon saa tehdä vain Kärcher-asiakaspalvelu. Tarkasta kaikkien hydrauliikkaletkujen ja liitosten tiiviys. Lakaisutelan tarkastus Käännä virta-avain asentoon I. Nosta roskasäiliö ylös päätyasentoon asti. Kierrä virta-avain asentoon 0. Aseta varmistustanko varmistusasentoon korkeatyhjennystä tehtäessä. Poista nauhat tai narut lakaisutelasta. Ota varmistustanko esiin, Laita käynnistysavain käynnistyslukkoon. Käännä virta-avain asentoon I. Laske roskasäiliö alas päätyasentoon asti. Kierrä virta-avain asentoon "0" ja vedä avain irti. Lakaisutelan vaihto 1 Lakaisutelan kannattimen kiinnitysruuvi 2 Lakaisutela 3 Lakaisutelan kannatin 4 Sivutiivisteen kiinnityspelti 5 Sivutiiviste Avaa sivupeite avaimella. Kierrä sivutiivisteen kiinnityspellin siipimutterit irti ja poista kiinnityspelti. Käännä sivutiiviste ulos. Kierrä lakaisutelan kannattimen kiinnitysruuvi irti ja käännä kannatin ulos. Poista lakaisutela. Lakaisutelan asennusasento ajosuuntaan nähden (ylhäältä katsottuna) Huomautus: Kun asennat uutta lakaisutelaa paikalleen, huomioi harjassarjan oikea sijainti. Asenna uusi lakaisutela paikalleen. Lakaisutelan urat tulee pistää vastapuolen telankannattimen vääntiö-nokkiin. Huomautus: Uuden lakaisutelan asennuksen jälkeen lakaisupeili on säädettävä uudelleen. Lakaisutelan lakaisupeilin tarkastus ja säätö Huomautus: Tehtaalla asetettu lakaisupeilin koko om 80 mm, sitä voi jälkisäätää portaattomasti lakaisutelan kuluessa. Tarkasta renkaiden ilmanpaine. Pysäytä imupuhallin. Aja lakaisukone tasaisella ja sileälle pohjalle, joka on selvästi pölyn tai liidun peittämä. Aseta ohjelmakytkin asentoon lakaisu lakaisutelalla. Aseta ohjelmakytkin asentoon kuljetusajo. Aja laite taaksepäin pois. Tarkasta lakaisupeili. 1 Hydrauliikkaöljysäiliö 2 Tarkastuslasi 3 Sulkutulppa, öljyntäyttöaukko 4 Hydrauliikkaöljyjäähdytin Lakaisupeilin muodon tulee olla tasasivuinen suorakulmio, jonka leveys on mm. FI - 7 9

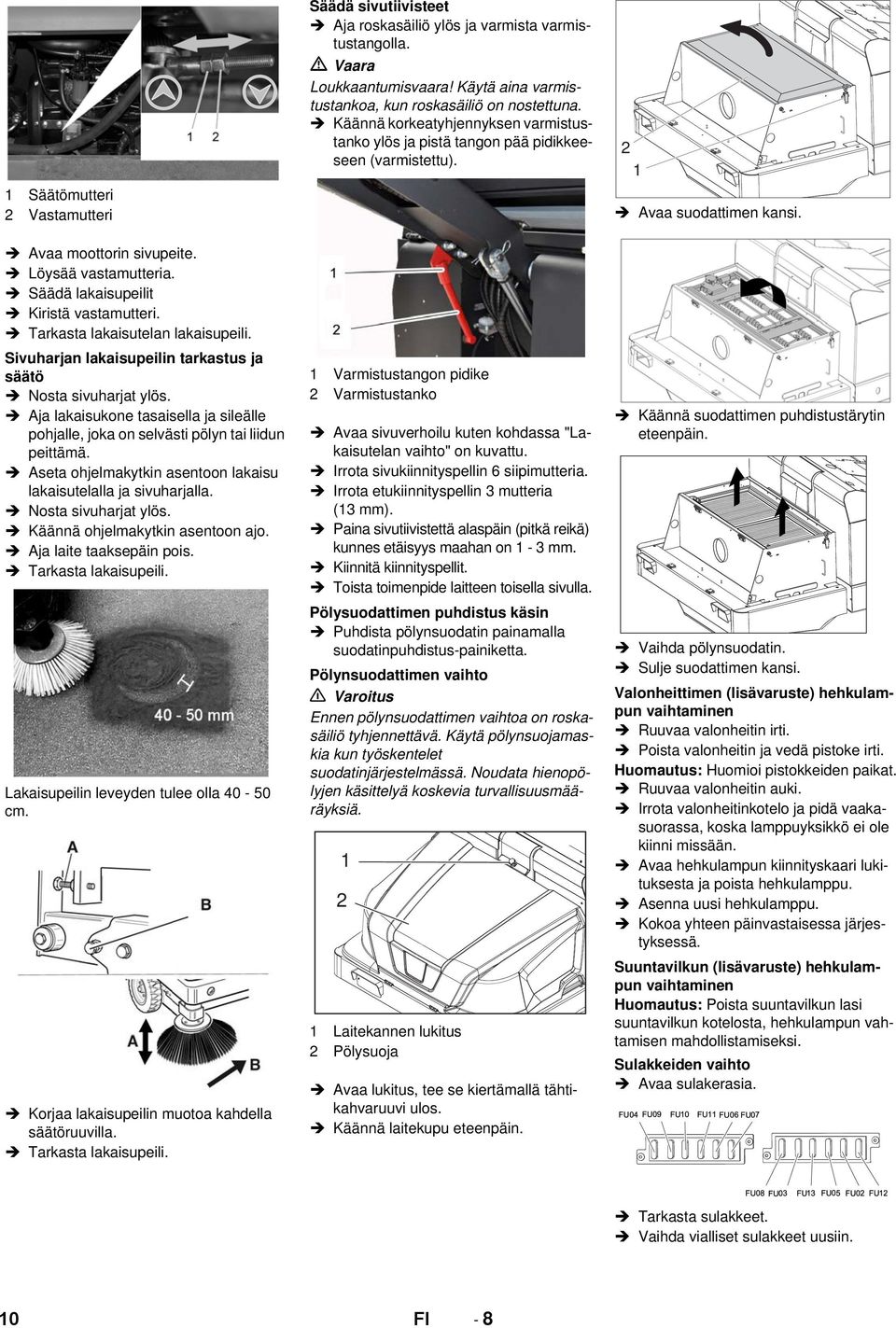

10 1 Säätömutteri 2 Vastamutteri Avaa moottorin sivupeite. Löysää vastamutteria. Säädä lakaisupeilit Kiristä vastamutteri. Tarkasta lakaisutelan lakaisupeili. Sivuharjan lakaisupeilin tarkastus ja säätö Nosta sivuharjat ylös. Aja lakaisukone tasaisella ja sileälle pohjalle, joka on selvästi pölyn tai liidun peittämä. Aseta ohjelmakytkin asentoon lakaisu lakaisutelalla ja sivuharjalla. Nosta sivuharjat ylös. Käännä ohjelmakytkin asentoon ajo. Aja laite taaksepäin pois. Tarkasta lakaisupeili. Lakaisupeilin leveyden tulee olla cm. Korjaa lakaisupeilin muotoa kahdella säätöruuvilla. Tarkasta lakaisupeili. Säädä sivutiivisteet Aja roskasäiliö ylös ja varmista varmistustangolla. Loukkaantumisvaara! Käytä aina varmistustankoa, kun roskasäiliö on nostettuna. Käännä korkeatyhjennyksen varmistustanko ylös ja pistä tangon pää pidikkeeseen (varmistettu). 1 Varmistustangon pidike 2 Varmistustanko Avaa sivuverhoilu kuten kohdassa "Lakaisutelan vaihto" on kuvattu. Irrota sivukiinnityspellin 6 siipimutteria. Irrota etukiinnityspellin 3 mutteria (13 mm). Paina sivutiivistettä alaspäin (pitkä reikä) kunnes etäisyys maahan on 1-3 mm. Kiinnitä kiinnityspellit. Toista toimenpide laitteen toisella sivulla. Pölysuodattimen puhdistus käsin Puhdista pölynsuodatin painamalla suodatinpuhdistus-painiketta. Pölynsuodattimen vaihto itus Ennen pölynsuodattimen vaihtoa on roskasäiliö tyhjennettävä. Käytä pölynsuojamaskia kun työskentelet suodatinjärjestelmässä. Noudata hienopölyjen käsittelyä koskevia turvallisuusmääräyksiä Laitekannen lukitus 2 Pölysuoja Avaa lukitus, tee se kiertämallä tähtikahvaruuvi ulos. Käännä laitekupu eteenpäin. 2 1 Avaa suodattimen kansi. Käännä suodattimen puhdistustärytin eteenpäin. Vaihda pölynsuodatin. Sulje suodattimen kansi. Valonheittimen (lisävaruste) hehkulampun vaihtaminen Ruuvaa valonheitin irti. Poista valonheitin ja vedä pistoke irti. Huomautus: Huomioi pistokkeiden paikat. Ruuvaa valonheitin auki. Irrota valonheitinkotelo ja pidä vaakasuorassa, koska lamppuyksikkö ei ole kiinni missään. Avaa hehkulampun kiinnityskaari lukituksesta ja poista hehkulamppu. Asenna uusi hehkulamppu. Kokoa yhteen päinvastaisessa järjestyksessä. Suuntavilkun (lisävaruste) hehkulampun vaihtaminen Huomautus: Poista suuntavilkun lasi suuntavilkun kotelosta, hehkulampun vahtamisen mahdollistamiseksi. Sulakkeiden vaihto Avaa sulakerasia. Tarkasta sulakkeet. Vaihda vialliset sulakkeet uusiin. 10 FI - 8

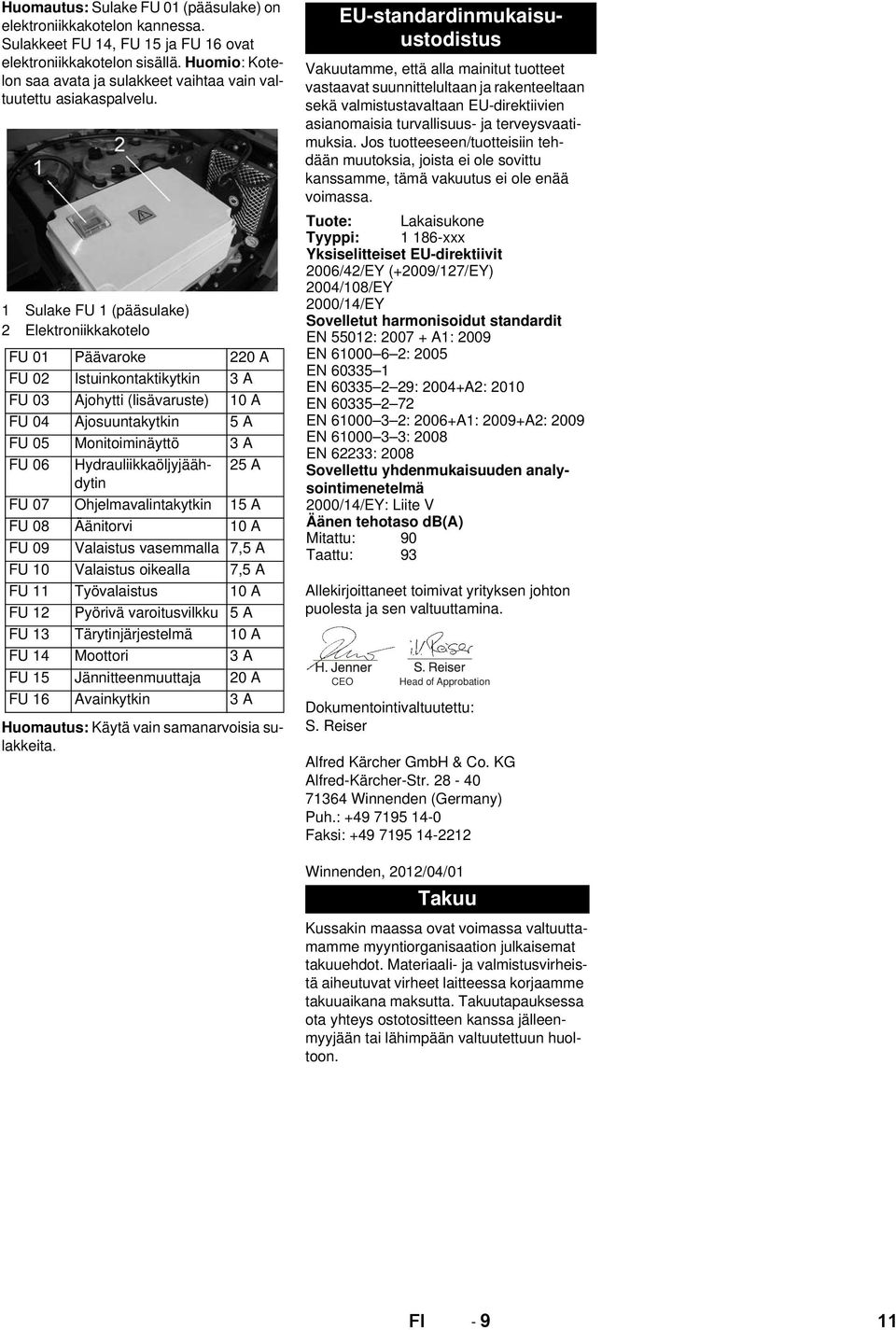

11 Huomautus: Sulake FU 01 (pääsulake) on elektroniikkakotelon kannessa. Sulakkeet FU 14, FU 15 ja FU 16 ovat elektroniikkakotelon sisällä. Huomio: Kotelon saa avata ja sulakkeet vaihtaa vain valtuutettu asiakaspalvelu. 1 Sulake FU 1 (pääsulake) 2 Elektroniikkakotelo Huomautus: Käytä vain samanarvoisia sulakkeita. Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheistä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun huoltoon. FU 01 Päävaroke 220 A FU 02 Istuinkontaktikytkin 3 A FU 03 Ajohytti (lisävaruste) 10 A FU 04 Ajosuuntakytkin 5 A FU 05 Monitoiminäyttö 3 A FU 06 Hydrauliikkaöljyjäähdytin 25 A FU 07 Ohjelmavalintakytkin 15 A FU 08 Äänitorvi 10 A FU 09 Valaistus vasemmalla 7,5 A FU 10 Valaistus oikealla 7,5 A FU 11 Työvalaistus 10 A FU 12 Pyörivä varoitusvilkku 5 A FU 13 Tärytinjärjestelmä 10 A FU 14 Moottori 3 A FU 15 Jännitteenmuuttaja 20 A FU 16 Avainkytkin 3 A EU-standardinmukaisuustodistus Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa. Tuote: Lakaisukone Tyyppi: xxx Yksiselitteiset EU-direktiivit 2006/42/EY (+2009/127/EY) 2004/108/EY 2000/14/EY Sovelletut harmonisoidut standardit EN 55012: A1: 2009 EN : 2005 EN EN : 2004+A2: 2010 EN EN : 2006+A1: 2009+A2: 2009 EN : 2008 EN 62233: 2008 Sovellettu yhdenmukaisuuden analysointimenetelmä 2000/14/EY: Liite V Äänen tehotaso db(a) Mitattu: 90 Taattu: 93 Allekirjoittaneet toimivat yrityksen johton puolesta ja sen valtuuttamina. CEO Head of Approbation Dokumentointivaltuutettu: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str Winnenden (Germany) Puh.: Faksi: Winnenden, 2012/04/01 Takuu FI

12 Häiriöapu Häiriö Apu Laite ei kulje tai kulkee vain hitaasti Mene istumaan kuljettajan istuimelle, tällöin istuimen kosketuskytkin aktivoituu. Kytke lauennut varoke FU 1(elektroniikkakotelon kannessa) takaisin päälle Lataa tai vaihda akku Vapauta seisontajarru Tarkasta kietoutuneiden nauhojen ja narujen varalta. Viheltävä ääni hydrauliikassa Täytä hydraulinestettä Harjat pyörivät vain hitaasti tai ei ollenkaan Vähän tai ei ollenkaan imutehoa harjojen alueella Laite pölisee Lakaisinyksikkö jättää roskia maahan Roskasäiliö ei nouse tai laskeudu Roskasäiliö kääntyy liian hitaasti tai ei ollenkaan Käyntihäiriöitä hydraulisesti liikutelluissa laitteissa Tarkasta kietoutuneiden nauhojen ja narujen varalta. Suodattimien puhdistus Säädä sivutiivisteet. Käynnistä imuturbiini Puhdista pölysuodatin Vaihda suodattimen tiivisteet Tyhjennä roskasäiliö Puhdista pölysuodatin Vaihda lakaisutela Säädä lakaisupeilit Vaihda roskasäiliön tiivistenauhat Poista lakaisutelan kiinnijuuttumisen aiheuttaja Tarkasta sulakkeet. 12 FI - 10

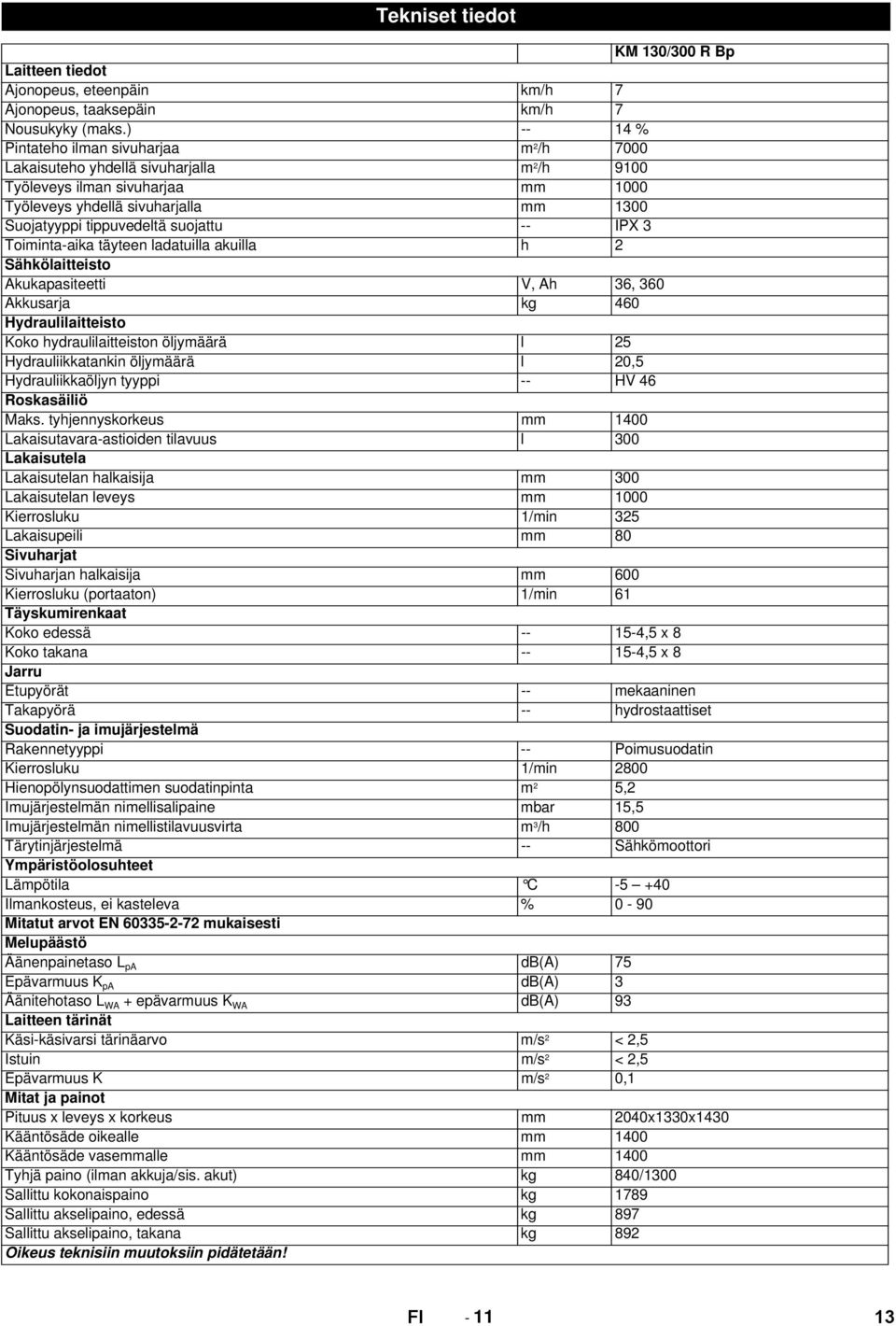

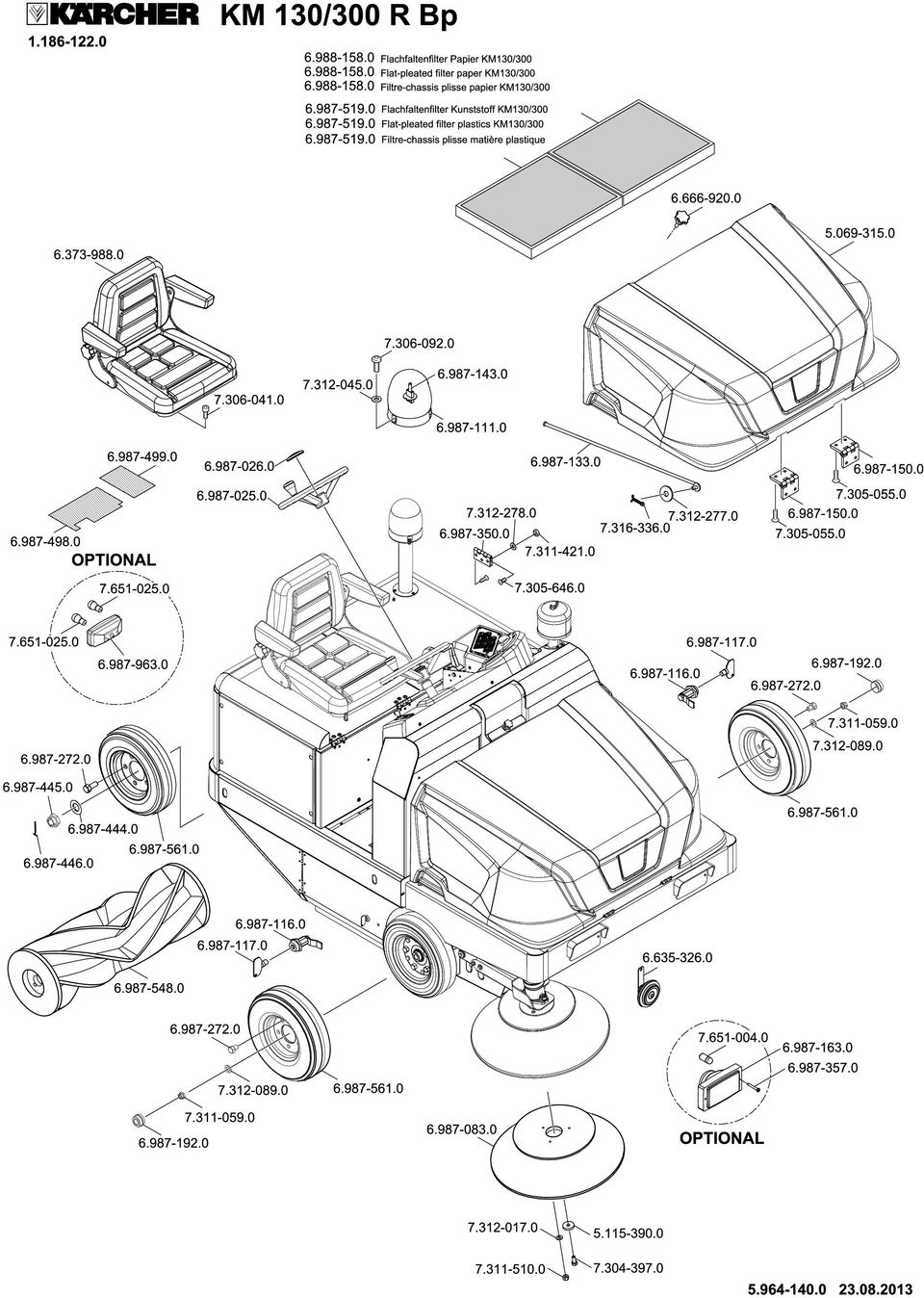

13 Tekniset tiedot KM 130/300 R Bp Laitteen tiedot Ajonopeus, eteenpäin km/h 7 Ajonopeus, taaksepäin km/h 7 Nousukyky (maks.) % Pintateho ilman sivuharjaa m 2 /h 7000 Lakaisuteho yhdellä sivuharjalla m 2 /h 9100 Työleveys ilman sivuharjaa mm 1000 Työleveys yhdellä sivuharjalla mm 1300 Suojatyyppi tippuvedeltä suojattu -- IPX 3 Toiminta-aika täyteen ladatuilla akuilla h 2 Sähkölaitteisto Akukapasiteetti V, Ah 36, 360 Akkusarja kg 460 Hydraulilaitteisto Koko hydraulilaitteiston öljymäärä l 25 Hydrauliikkatankin öljymäärä l 20,5 Hydrauliikkaöljyn tyyppi -- HV 46 Roskasäiliö Maks. tyhjennyskorkeus mm 1400 Lakaisutavara-astioiden tilavuus l 300 Lakaisutela Lakaisutelan halkaisija mm 300 Lakaisutelan leveys mm 1000 Kierrosluku 1/min 325 Lakaisupeili mm 80 Sivuharjat Sivuharjan halkaisija mm 600 Kierrosluku (portaaton) 1/min 61 Täyskumirenkaat Koko edessä ,5 x 8 Koko takana ,5 x 8 Jarru Etupyörät -- mekaaninen Takapyörä -- hydrostaattiset Suodatin- ja imujärjestelmä Rakennetyyppi -- Poimusuodatin Kierrosluku 1/min 2800 Hienopölynsuodattimen suodatinpinta m 2 5,2 Imujärjestelmän nimellisalipaine mbar 15,5 Imujärjestelmän nimellistilavuusvirta m 3 /h 800 Tärytinjärjestelmä -- Sähkömoottori Ympäristöolosuhteet Lämpötila C Ilmankosteus, ei kasteleva % 0-90 Mitatut arvot EN mukaisesti Melupäästö Äänenpainetaso L pa db(a) 75 Epävarmuus K pa db(a) 3 Äänitehotaso L WA + epävarmuus K WA db(a) 93 Laitteen tärinät Käsi-käsivarsi tärinäarvo m/s 2 < 2,5 Istuin m/s 2 < 2,5 Epävarmuus K m/s 2 0,1 Mitat ja painot Pituus x leveys x korkeus mm 2040x1330x1430 Kääntösäde oikealle mm 1400 Kääntösäde vasemmalle mm 1400 Tyhjä paino (ilman akkuja/sis. akut) kg 840/1300 Sallittu kokonaispaino kg 1789 Sallittu akselipaino, edessä kg 897 Sallittu akselipaino, takana kg 892 Oikeus teknisiin muutoksiin pidätetään! FI
