Suomen lämpöpumppuyhdistys. SULPU ry.

Transkriptio

1 . Petri Koivula toiminnanjohtaja DI 1

2 Energia Asteikot ja energia -Miten pakkasesta saa energiaa? Celsius-asteikko on valittu ihmisen mittapuun mukaan, ei lämpöenergian. Atomien liike pysähtyy vasta absoluuttisen lämpötilan lähellä. Näin ollen energiaa on saatavissa aina siihen saakka. 2

3 Jokaiselle tuttu ja turvallinen LÄMPÖPUMPPU höyrystin lauhdutin paisuntaventtiili kompressori 3

4 4

5 Laite lämpöpumppuna Laitteella tuodaan alemmasta lämpötilasta energiaa ylempään lämpötilaan. Apuna käytetään kylmäaineen ominaisuuksia ja painetta. paisuntaventtiili Lauhdutin (lämmin puoli) höyrystin (kylmä puoli). kompressori 5

6 100 % Lämmitysenergiavalinnat uusissa omakotitaloissa (lähde: Rakennustutkimus RTS Oy) 90 % 80 % 70 % 60 % 50 % 40 % 30 % Öljy PILP Puu- ja pelletti Kaukolämpö Maalämpö Sähkö 20 % 10 % 0 %

7 Energian kulutus Laitesähkö 20 % Lämmin käyttövesi 15 % Huonetilojen lämmitys 65 % 2007 määräysten mukainen talo 2010 määräysten mukainen talo (KOKO NOIN 75%) 7

8 Lämmitysenergioiden vertailu Käyttökustannusten suuruusluokkia Snt/ kwh 8

9 Lämmitysmuotojen vertailu Investointikustannusten suuruusluokkia Oheiset hintahaarukat sisältävät koko lämmitysjärjestelmän kustannukset eli lämmöntuotto-, lämmönvarastointi- ja lämmönjakojärjestelmät sekä liittymismaksut. Maalämpöpumppu Pellettilämmitys Ilma-vesilämpöpumppu Kaukolämpö Öljylämmitys Poistoilmalämpöpumppu Vesikiertoinen sähkölämmitys Huonekohtainen sähkölämmitys

10 Lämmitysenergioiden vertailu Käyttökustannusten suuruusluokkia Snt/ kwh 10

11 Pientalon tehontarve RaporttiTUT 5/

12 Lämpökerroin (COP) Lämpökerroin ilmoittaa tuotetun lämmön ja kulutetun sähkön suhteen COP vaihtelee toimintapisteen mukaan COP 4 Lämpö, kw Sähkö, kw 12kW 3kW 12

13 Maalämpöpumppu Lämmitys Vesikiertoinen lattialämmitys Ilmalämmitys Vesikiertoinen patterilämmitys Lämpimän käyttöveden lämmitys Viilennys myös mahdollista 13

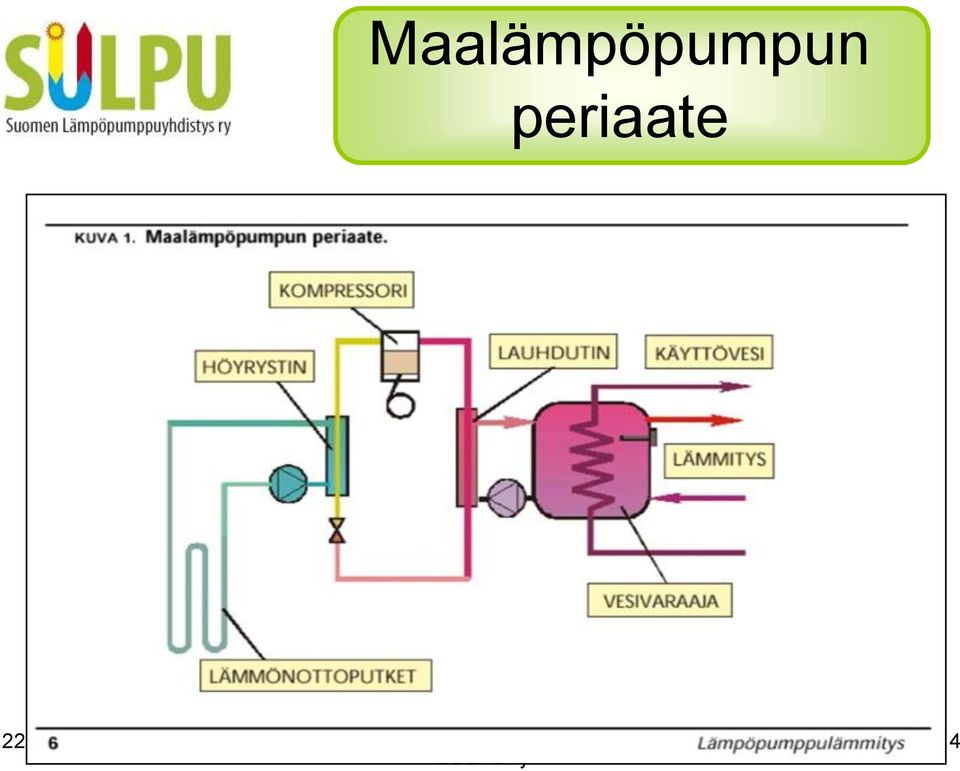

14 Maalämpöpumpun periaate 14

15 Ilmalämpöpumpun toiminta Lämmönlähteenä ulkoilma Yleensä yksi sisä- ja ulkoyksikkö Lämmittää sisäilmaa huonejärjestelyn vaikutus suuri! Säätöjen merkitys Kevät, kesä ja syksy 15

16 ILP:n toiminta ILP:n alin käyttölämpötila C 16

17 17

18 ILP asentaminen Asetukset 1187/2001 ja 1239/2003 Vuoden 2002 alusta astui voimaan asetus (1187/2001), jonka mukaan otsonikerrosta heikentäviä ja eräitä fluorihiilivetyä sisältäviä kylmäaineita käsittelevien toiminnanharjoittajien on tehtävä toimintailmoitus TUKESille. Asetuksessa määritellään vastuuhenkilölle sekä asennus- ja huoltohenkilökunnalle pätevyysvaatimukset. Seuraava muutos elokuu

19 Lämmönlähteenä ulkoilma Lämpö siirretään vesikiertoiseen lämmitykseen ja lämpimään käyttöveteen Uusi tuote Suomessa vuodesta 2005 Ilma/vesi lämpöpumput 19

20 Poistoilmalämpöpumppu Hallitut tulo- ja poistoilmavirrat Tehokas lämmön talteenotto poistoilmasta (LTO) Myös tuloilman jäähdytys joissakin laitteissa Lämpö ilmaan, käyttöja kiertoveteen 20

21 Maalämpöpumppujen mahdollisuudet ABC Liikenneasema Viitasaari Lämpö ja jäähdytys järvestä Aurinkokeräimet ja aurinkopanelit Tuulisähköä pylonin huipulta Kaukolämpöä hakevoimalasta Lämpöteho 270 kw ja jäähdytysteho 220 kw 21

22 Maalämpöpumppujen mahdollisuudet Lämpöenergian hankinta Aurinkolämpö kwh Maalämpö järvestä kwh Kaukolämpö kwh Sähköenergian hankinta Aurinkosähköä 6600 kwh Tuulisähkö 12kW:n mylly 6700 kwh Verkkosähkö kwh 22

23 Maalämpöpumppujen mahdollisuudet Luopioisten kunta 2002 Vesistöstä lämpöenergia aiemmin 80 kw:n öljypoltin Takaisinmaksu alle viisi vuotta Öljyn säästö litraa vuodessa 23

24 Energian hintakehitys Sähkön hinnan kehitys 2000-luvulla 2000 sähkö maksoi 3,2 sn/ kwh 2006 sähkö maksoi 5,1 sn/ kwh Toteutunut Ennuste Nousua 1,9 sn/ kwh 2006 Siirtomaksu 3,0 sn/ kwh 2006 Yhteensä n 8,0 sn/kwh Vuosittainen nousu ka 8 % 24

25 Energian hintakehitys Takaisinmaksuajat maalämpö omakotitalossa ja kulutusarvio 20000, josta lämmitys 11000, käyttövesi 3000 ja taloussähköön

26 Energian hintakehitys Takaisinmaksuajat ilmalämpöpumppu omakotitalossa ja kulutusarvio 20000, josta lämmitys 11000, käyttövesi 3000 ja taloussähköön

27 Esimerkki Forssasta - 3 krs. 310 m2 -Vesikiertoinen lattialämmitys -Lämmitys yösähköllä -Nykyisin kaksi ILP:a Vuosikulutus 2005 alakerta eristys 100m2 ja lämpötilan nosto +5:tä + 17C Päiväsähkö Yösähkö 2007 ILP 2008 ILP 27

28 EU sertifiointi EU:SSA KELPAAVA SERTIFIOINTI - Oikeaa tietoa asiakkaille - Osaamisen jakaminen - Virheiden välttäminen - Hyvien käytänteiden levittäminen -EU sertifioinniksi vuoden 2009 alusta 28

29 Kiitos Lisätietoa sivuiltamme:
