1 Teknisten eristeiden tuoteluettelo Suomi 2016 Voimassa 15 helmikuuta 2016 alkaen

2 Maahantuoja: Sertifikaatit ja valmistusstandardit Voimassa kaikille tuotteille Yhteystiedot: LEKTAR OY vaihde: faksi: Erzeugnisse aus MINERALWOLLE Nämä ovat vain voimassa osalle tuotteista Toimisto: PL 92 - FI Helsinki Varasto: Hiekkakiventie 7 - FI Helsinki Myynnin yhteystiedot: Tuotepäällikkö Kimmo Laitinen kimmo.laitinen@lektar.com Kierrätys: VTT-C Myyntiedustaja Juha Mahlman juha.mahlman@lektar.com Assistentti Jetta Kalliokoski jetta.kalliokoski@lektar.com lisätietoja: Knauf Insulation GmbH Headoffice Technical Solutions Parkring D Garching bei München Telefon: +49.(0) Telefax: +49.(0) ts@knaufinsulation.com

3 Sisältö Talotekniikan käyttökohteet 4 Mineraalivilla 5 7 Talotekniikan eristeet 8 Putkieristyskouru HPS 035 AluR 9 11 Putkieristyskouru IPS Lamellimatto LMH AluR 14 Verkkomatto WM 640 ALU 15 Hyvä tietää 38 Tilaukset ja toimitukset 38 CE Merkintä 38 VDI Tärkeä lisäys AGI Q Eurofins indoor sisäilmastandardi 40 Marine Equipment Directive (MED) 40 ASTM Standardit 41 Laatujärjestelmä 41 Äänieristys kivivillalevyillä DI 6022 Valvonta 42 Lisätietoja 42

4 Käyttökohteet Käyttökohteet ovat tyypillisiä esimerkkejä. Tarkista aina tuotteen soveltuvuus lopulliseen käyttökohteeseen Lämmitys, tuuletus ja ilmastointi LVI-putkisto Ilmakanavat ulkona Ilmakanavat sisällä Ilmastointi Koneiden ja laitteiden eristäminen Äänieristys Palosuojaus Putkieristys- HPS 035 AluR Lüftungskanäle RLT-Anlage kouru IPS 680 Lamellimatto LMH AluR Verkkomatto WM 640 Alu HuomAA Tarkistaakseni minkä tahansa tuotteen suoritustasoilmoituksen (DoP) kopio URL-osoite ja avaa se internet-selaimessa. Pääset näin suoraan www. dopki.com palveluun. Tuotepaketeissa on QR-koodi jolla pääset lukemaan tuotetietoja. Tai sivuiltamme: 4

5 Ratkaisuja ammattilaisille Mineral Wool

6 Eristämisen seuraava sukupolvi Mineraalivillatuotteet joissa on ECOSE Technology! ECOSE Technology otettiin hyvin vastaan rakennuseristeiden puolella. Nyt olemme päättäneet laajentaa innovatiivisen sideaineen käyttöä teknisissä eristeissä. Sideaine ilman lisättyä formaldehydiä Sideaine on peräisin luonnon omista raaka-aineista. Tuotantoprosessissa siihen ei lisätä formaldehydiä. Tuotteet jotka ovat valmistettu ECOSE Technology menetelmällä eivät sisällä phenoleja eikä akryylejä. Suorituskykyinen ECOSE Technology menetelmällä valmistetut tuotteet ovat hyviä lämmöneristeitä ja käyttäjälleen turvallisia. Tuotteet täyttävät kaikki vaadittavat Euroopassa käytettävät standardit Luonnollinen ECOSE Technology menetelmällä valmistetut tuotteet eivät sisällä valkaisu eikä väriaineita. Ympäristölle ystävällinen Sideaineen raaka-aine on uusiutuva korvaten perinteiset fossiilisiin polttoaineisiin perustuvat materiaalit. Säästämme näin energiaa vähentäen CO2 päästöjä 6

7 ECOSE Technology Hyödyt asentajalle Hyödyt suunnittelijalle EUROFINS GOLD CERTIFIED INDOOR AIR QualitY Vähemmän päästöjä huoneilmaan. Miellyttävämpi työympäristö Käyttäjäystävällinen Helppo leikata Neutraali tuoksu Mittatarkka Helppo käsitellä Tekniset vaateet Täyttää tai ylittää seuraavat vaatimukset CE, AGI 132, EnEV, MED Ammattilaisen ratkaisut Talotekniikan eristeet tarjoavat hyvän lämmöneristyskyvyn, mekaanisen rasituksen kestävyyden ja hyvän paloluokituksen Suunnittele ympäristöystävällisillä tuotteilla jotka ovat asennusystävällisiä EUROFINS GOLD CERTIFIED INDOOR AIR QualitY Täyttää kaikki tarpeelliset lainvaatimat että vapaahtoiset päästöluokat Euroopassa Ympäristöystävällisiä tuotteita Sopii useimpiin ympäristöystävällisen rakentamisen sertifikaatteihin (kuten BREEAM, LEED, HQE, DGNB) Ympäristöystävällinen ISO 1400 sertifikaatti Luotettava Talotekniikan eristeet tarjoavat hyvän lämmöneristyskyvyn, mekaanisen rasituksen kestävyyden ja hyvän paloluokituksen CE merkitty Eurooppa asetus (CPR ) Turvallinen Palamaton / A1 Sulamispiste > C Valmistettu käyttäeniso 9000 serifikaattia 2-3

8 TALOTEKNIIKAN ERISTEET

9 Erzeugnisse aus MINERALWOLLE putkieristyskouru HPS 035 ALUR Kuvaus Kivivillasta valmistetut HPS 035 AluR -eristyskourut ovat palamatonta materiaalia. Tuotteessa on alumiinilaminaattipinta ja se on varustettu teippisulkimella. Kourun pituus on 1200 mm. Kourussa on alhainen lämmönjohtavuus ja se on erittäin mittatarkka Tuotteen ominaisuudet on varmistettu valmistamalla tuotteet viimeisimpiä tuotantomenetelmiä käyttäen ja täyttäen tiukimmatkin tuotantotoleranssit Käyttötarkoitus HPS 035 AluR -eristyskourut ovat tarkoitettu talotekniikan llvi-putkieristyksiin. Putkieristeet soveltuvat myös korkeisiin lämpötiloihin. Eristeellä on myös hyvät äänieristysominaisuudet. Kuva: Putkieristyskouru HPS 035 AluR Suoritustasoilmoitus Sertifikaatti Tästä suoraan lisätietoihin Huomioi asennettaessa: Varmista ennen asennusta että liimapinta asettuu puhdasta, kuivaa pintaa vasten jossa ei ole rasvaa HPS 035 AluR eristeet ovat valmiiksi leikattu pituussuunnassa auki jotta eristäminen voidaan tehdä painamalla eriste vasten putkea. Poista teippipinnan suojamuovi ja paina teippipinta kiinni. Varmista ennen kiinnitystä että tuote on oikein asennettu. Varmista teipin kiinnitys painamalla sitä kevyesti vasten liimattavaa pintaa koko matkalta Eristeiden väli voidaan teipata sopivalla alumiiniteipillä Varmista liimapinnan kiinnittymien mikäli käytät tuotetta alle +10 C asteen lämpötilassa. Useimmat kanssalliset standardit tai direktiivit (DIN 4140) vaativat eristeen kiinnittämistä tarvittaessa sidelangalla 9

10 Arvot testattu ja ilmoitettu DIN EN 14303:n mukaisesti Ominaisuudet Symboli Kuvaus / tiedot Yksikkö Testimenetelmä / standardi Paloluokka** --- A2 L -s1, d0 D O 300mm A2-s1, d0 D O > 300mm --- EN Lämmönjohtavuus C EN W/(m K) Maksimi käyttölämpötila ST(+) kuitupuoli 500 ** C EN AS laatu mg/kg EN AGI Q132 Hydrofobisuus veden imeytyminen 1.0 kg/m² --- EN Vesihöyryn diffuusio vastusarvo s d 100 m EN Silikoniton*** --- Tuotettu lisäämättä silikoniöjyä Koodi --- Ulkahalk <150 mm: MW-EN14303-T8-ST(+)500-WS1-CL Ulkahalk 150 mm: MW-EN14303-T9-ST(+)500-WS1-CL10 * ulkohalkaisijasta riippuen ** alumiinipuoli 80 C *** Täyttää Volkswagen standardi Tekniset tiedot ovat viitteellisiä. Käytä tuotekorttien tietoja tarvittaessa EN EN Sisähalk. Ulkohalk. Paksuus 20 mm Paksuus 30 mm Sisähalk. / m m / m / lava Sarja LVI-numero / m m / pkt m / lava Sarja LVI-numero pkt Ulkohalk ,47 57, , ,97 30,00 540, ,72 50,40 907, ,07 30,00 540, ,82 43,20 777, ,22 24,00 432, ,32 36,00 648, ,42 24,00 432, ,62 30,00 540, ,12 19,20 345, ,87 21,60 388, ,37 14,40 259, ,97 19,20 345, ,67 12,00 216, ,02 9,60 172, ,47 9,60 172, ,97 9,60 172, ,67 8,40 151, ,47 7,20 129, ,12 4,80 86,

11 Sisähalk. Ulkohalk. Paksuus 40 mm Paksuus 50 mm Sisähalk. / m m / m / lava Sarja LVI-numero / m m / pkt m / lava Sarja LVI-numero pkt Ulkohalk ,32 15,60 280, ,92 10,80 194, ,47 14,40 259, ,27 10,80 194, ,02 10,80 194, ,62 9,60 172, ,47 10,80 194, ,17 7,20 129, ,07 10,80 194, ,67 7,20 129, ,87 9,60 172, ,37 6,00 108, ,07 7,20 129, ,67 6,00 108, ,47 7,20 129, ,22 4,80 86, ,57 4,80 86, ,72 4,80 86, ,62 4,80 86, ,87 4,80 86, ,22 4,80 86, ,52 1,20 72, ,27 1,20 64, ,47 1,20 57, ,72 1,20 55, ,77 1,20 48, ,77 1,20 38,40 25,42 1,20 31, ,87 1,20 21,60 32,66 1,20 21, Sisähalk. Ulkohalk. Paksuus 60 mm Paksuus 80 mm Sisähalk. / m m / m / lava Sarja LVI-numero / m m / pkt m / lava Sarja LVI-numero pkt Ulkohalk ,47 7,20 129, ,32 4,80 86, ,67 7,20 129, ,82 4,80 86, ,87 6,00 108, ,47 4,80 86, ,32 6,00 108, ,97 1,20 76, ,82 4,80 86, ,52 1,20 72, ,22 4,80 86, ,82 1,20 72, ,72 4,80 86, ,67 1,20 64, ,52 4,80 86, ,02 1,20 60, ,92 4,80 86, ,02 1,20 60, ,97 1,20 72, ,32 1,20 60, ,62 1,20 60, ,62 1,20 43, ,52 1,20 48, ,07 1,20 38, ,17 1,20 38, ,27 1,20 28, ,02 1,20 28, ,77 1,20 21, ,32 1,20 21, ,87 1,20 14, Sisähalk. Ulkohalk. Paksuus 100 mm / m m / pkt m / lava Sarja LVI-numero ,32 1,20 31, ,37 1,20 28, ,82 1,20 21, ,87 1,20 16,80 24 PU = Pakkausyksikkö = 1 paketti, lavalla = 1 lava 11

12 Erzeugnisse aus MINERALWOLLE IPS 680 Kuvaus IPS 680 on 1200 mm pitkä kivivillaeriste jossa putken mittainen leikkaus yhdellä sivulla. (leikkaus on hieman sisäänpäin jotta asennus on helpompaa). Tuote on palamaton. Tuote on erittäin mittatarkka. Käyttötarkoitus IPS 680 on pääosin tarkoitettu teollisuuteen: Kemikaalitehtaat, tuotantolaitokset Kaukolämmitysjärjestelmät ja putket Telakkateollisuus Fernwärmeleitungen Suoritustasoilmoitus Sertifikaatti Tästä suoraan lisätietoihin Kuva: Putkieristyskouru IPS 680 Ominaisuudet Symboli Kuvaus / tiedot Yksikkö Testimenetelmä / standardi Paloluokka** --- A1 L --- EN Lämmönjohtavuus C EN ISO W/(m K) Maksimi käyttölämpötila ST(+) 680 C EN AS laatu * mg/kg EN 13468/AGI Q 132 Hydrofobisuus* 1.0 kg/m 2 EN 13472/AGI Q 132 Vesihöyryn diffuusiovastusarvo 1 EN Kuitujen sulamispiste C EN Silikoniton --- Tuotettu lisäämättä silikoniöljyä Koodi AGI Q 132 Ulkahalk. < 150 mm: MW-EN14303-T8-ST(+)680-WS1-CL10 EN Ulkahalk. > 150 mm: MW-EN14303-T9-ST(+)680-WS1-CL10 * VDI 2055 seurataan Tekniset tiedot ovat viitteellisiä. Käytä tuotekorttien tietoja tarvittaessa. EN Paksuus 20 mm Paksuus 30 mm Sisähalkhalkhalkhalk. Ulko- / m m / m / lava Sarja LVI-numero / m m / pkt m / lava Sarja LVI-numero Sisä- Ulko- pkt ,67 57, , ,27 30,00 540, ,97 50,40 907, ,32 30,00 540, ,07 43,20 777, ,57 24,00 432, ,52 36,00 648, ,87 24,00 432, ,87 30,00 540, ,42 19,20 345, ,17 21,60 388, ,72 14,40 259, ,27 19,20 345, ,12 12,00 216, ,47 9,60 172, ,72 9,60 172, ,12 9,60 172, ,82 10,80 194, ,72 8,40 151,

13 Sisähalk. Ulkohalk. Paksuus 40 mm Paksuus 50 mm / m m / m / lava Sarja LVI-numero / m m / pkt m / lava Sarja LVI-numero Sisähalk. pkt ,27 16,80 302, ,52 15,60 280, ,07 10,80 194, ,72 14,40 259, ,57 10,80 194, ,32 10,80 194, ,87 9,60 172, ,67 10,80 194, ,47 7,20 129, ,37 10,80 194, ,97 7,20 129, ,27 9,60 172, ,52 6,00 108, ,32 7,20 129, ,77 6,00 108, ,62 7,20 129, ,07 4,80 86, ,67 4,80 86, ,47 4,80 86, ,82 4,80 86, ,67 4,80 86, ,27 4,80 86,40 15,02 1,20 72, ,37 4,80 86, ,17 1,20 72, ,62 1,20 72, ,42 1,20 60, ,42 1,20 64, ,62 1,20 57, ,87 1,20 55, ,92 1,20 48, ,97 1,20 38,40 25,62 1,20 31, ,67 1,20 21,60 33,57 1,20 21, Paksuus 60 mm Paksuus 80 mm Sisähalkhalkhalkhalk. Ulko- / m m / m / lava Sarja LVI-numero / m m / pkt m / lava Sarja LVI-numero Sisä- Ulko- pkt ,37 6,00 108, ,77 6,00 108, ,57 4,80 86, ,47 4,80 86, ,27 1,20 72, ,97 4,80 86, ,92 1,20 64, ,37 4,80 86, ,87 1,20 60, ,67 4,80 86, ,22 1,20 60, ,72 1,20 72, ,67 1,20 50, ,42 1,20 62,40 22,67 1,20 48, ,17 1,20 60,00 24,67 1,20 48, ,27 1,20 60, ,07 1,20 43, ,87 1,20 48,00 29,37 1,20 38, ,72 1,20 48, ,32 1,20 38, ,42 1,20 38, ,57 1,20 28, ,27 1,20 28, ,12 1,20 21, ,37 1,20 21, ,22 1,20 14, ,72 1,20 14,40 52,07 1,20 12, Sisähalk. Ulkohalk. Paksuus 100 mm / m m / m / lava Sarja LVI-numero pkt ,02 1,20 48, ,82 1,20 43, ,27 1,20 38, ,82 1,20 33, ,62 1,20 31, ,12 1,20 26, ,72 1,20 28, ,27 1,20 21, ,37 1,20 16, ,42 1,20 12, ,32 1,20 9,60 PU = Pakkausyksikkö = 1 paketti, lavalla = 1 lava Ulkohalk. 13

14 Erzeugnisse aus MINERALWOLLE Talotekniikan eristeet - lamellimatto lamellimatto LMH alur Kuvaus LMH AluR -lamellimatto on palamaton mineraalivillarulla repeämisen kestävällä lasikuituvahvisteisella alumiinifoliolla. Mineraalivillakuitujen pystysuora suuntaus varmistaa hyvän puristuslujuuden säilyttäen samalla joustavuuden ja käsittelyn helppouden. Käyttö LMH AluR -lamellimattoa suositellaan lämpö- ja paloeristykseen teknisille laitteille kuten: Suorakaiteen tai pyöreän muotoisten LVI-kanavien lämpöeristys Putkijärjestelmät Säiliöt Lämmönvaraajat Kuva: Mineraalivilla Lamellimatto Suoritustasoilmoitus Sertifikaatti Lüftungskanäle RLT-Anlage Tästä suoraan lisätietoihin Ominaisuudet Symboli Kuvaus/tiedot Yksikkö Testimenetelmä/standardit Paloluokka --- A1 --- EN Lämmönjohtavuus suhteessa C EN lämpötilaan W/(m K) Maksimi käyttölämpötila ST(+) 250* C AGI Q 132 EN AS-laatu ppm AGI Q 132 EN Hydrofobisuus 1.0 (WS1) kg/m 2 AGI Q 132 Vesihöyrydiffuusion kestävyysarvo sd > 100 m EN Kuitujen sulamispiste C EN Silikoniton --- Tuotettu lisäämättä silikoniöljyä Koodi --- MW-EN14303-T4-ST(+)250-WS1-MV1-CL EN * alumiinipuoli 80 C Tekniset tiedot ovat viitteellisiä. Käytä tuotekorttien tietoja tarvittaessa. ** määrämittaiset kysyttäessä pkt = pakkausyksikkä (pkt = 2 rullaa pituudeltaan 500 mm) Pituus x Leveys x Paksuus** Hinta / m² m / pkt* m / lava* ptk / lava LVI-numero 8000 x 1000 x 30 10,62 8,00 120, x 1000 x 50 12,07 5,00 75, x 1000 x ,22 2,50 37,50 15 *Kysy myös muita kokoja! 14

15 Erzeugnisse aus MINERALWOLLE kivivillaverkkomatto WM 640 GG ALU Kuva: Kivivillaverkkomatto Kuvaus Kirkkaalla alumiinilaminaatilla päällystetty ja kuumasinkityllä teräslankaverkolla vahvistettu kivivillaverkkomatto. Knauf verkkomatossa on IV-kanavien paloeristykseen korkean tason paloeristysominaisuudet. Optimaalinen leveys 900mm, lisänä alumiinilaminaatin ylitys molemmilla sivuilla. Verkon ylitys molemmissa päissä helpottaa verkkomaton asennusta ja kiinnitystä. Verkkomaton pehmeys on hyvin asennusystävällinen. Verkkomatossa on myös korkeantanson lämmöneristysominaisuus. Käyttö Soveltuu hyvin palo, ääni ja lämpöeristeeksi. Eristysominaisuudet huippuluokkaa. Ilmastointikanavien paloeristeeksi VTT:n sertifikaatti. VTT-C (EI30) (EI60) Suoritustasoilmoitus Sertifikaatti Tästä suoraan lisätietoihin VTT-C Ominaisuudet Symboli Kuvaus/tiedot Yksikkö Testimenetelmä/standardit Paloluokka --- A1 --- EN EN Lämmönjohtavuus suhteessa C EN AGI Q 132 lämpötilaan W/(m K) Enimmäiskäyttö lämpötila ST(+) kuitupuoli 500* C EN AS-laatu (vesiliukoisten ppm EN kloridi-ionien osuus) Hydrofobisuus 1.0 kg/m 2 EN 1609 Vesihöyryn diffuusiovastusarvo EN Kuitujen sulamispiste C EN Silikoniton --- Tuotettu lisäämättä silikoniöljyä Koodi MW-EN14303-T2-ST(+)640-WS1-CL EN EN * alumiinipuoli 80 C Tekniset tiedot ovat viitteellisiä. Käytä tuotekorttien tietoja tarvittaessa. *1000 mm leveys kysyttäessä Pakkausyksikkö 1 lava Rullat/Lavat: 9 kpl Pituus x Leveys x Paksuus Hinta / m² m / pkt m / lava ptk / lava 900 x 5500 x 40 16,67 4,95 133, x 4000 x 50 17,47 3,60 97, x 3500 x 60 19,22 3,15 85, x 3000 x 80 22,77 2,70 72, x 2500 x ,27 2,25 60,75 9 LVI-numero 15

16 Hyvä tietää Tilaukset ja toimitukset ERIKOISTUOTTEET Tällä hetkellä käytössä olevat mitat on lueteltu tässä esitteessä. Muita mittoja voi käyttää erikoistilauksissa, jotka on hyväksyttävä tilausvahvistuksen jälkeen. Erikoistilausten tuotteet valmistetaan vain tilauksesta, joten niiden toimitusajat ja vähimmäistilausmäärät poikkeavat vakiotuotteiden vastaavista. Jos olet kiinnostunut erikoistilauksesta, ota yhteyttä asiakaspalveluumme. TILAUKSET Tilaukset on tehtävä kirjallisina. Jos vakiotuotteistamme koostuvalle tilaukselle on sovittu erikoishintoja, ilmoita hinnat ja hankenimi tilauksessa. TILAUSvaHVISTUS Asiakas saa kirjallisen vahvistuksen jokaisesta hyväksytystä tilauksesta. Pyydämme tarkistamaan, että jokaisesta tilauksesta on saatu vahvistus, jotta voimme palvella teitä tavalliseen tapaan. Henkilökuntamme auttaa mielellään, jos tulee kysyttävää. CE MERKINTÄ YHDENMUKAISUUS EU:N ASETUSTEN (ERITYISESTI tuotestandardien EN JA 13162) KANSSA. MIKÄ CE-MERKINTÄ ON? Euroopan sisämarkkinat (johon kuuluvat 27 EU:n jäsenvaltiota ja EFTA-jäsenvaltiot Islanti, Norja ja Liechtenstein) tarjoavat huomattavia etuja kuluttajille. Euroopan laajaa ja monipuolista tuotevalikoimaa pidetään itsestäänselvyytenä. Kuluttajat odottavat tietenkin myös, että heidän ostamansa tuotteet ovat turvallisia. Euroopan sisämarkkinoiden syntymisen myötä Euroopan unioni (EU) on määritellyt erityisiä turvallisuusmääräyksiä tietyille markkinoilla oleville tuoteryhmille. Nämä määräykset ovat huomattavasti tiukempia kuin yleiset turvallisuusvaatimukset, jotka jokaisen tuotteen on täytettävä. Valmistajan on näiden määräysten mukaisesti julkaistava erillinen lausunto valmistamiensa tuotteiden turvallisuudesta. Tuotteeseen liitetään tämän lausunnon lisäksi CE-merkintä. Maahantuojien on varmistettava, että valmistaja on toteuttanut kaikki tarvittavat toimet, jotta tuotteet ovat lausunnon mukaisia. Jälleenmyyjien on oltava riittävän huolellisia ja tunnistettava vaaralliset tuotteet ja poistettava ne myynnistä. Miten järjestelmä toimii? Edellä mainitun mukaisesti valmistajien on varmistettava, että heidän tuotteensa täyttävät asianmukaiset turvallisuusvaatimukset. Tämä tehdään esimerkiksi analysoimalla mahdolliset riskit ja tekemällä satunnaisia tuotetestejä. Tämän menettelyn jälkeen tuotteeseen on liitettävä CE-merkintä. Tiettyjen tuotteiden, kuten kaasulämmityskattiloiden ja moottorisahojen turvallisuuden testausta ei voi suuren turvallisuusriskin vuoksi jättää vain valmistajan vastuulle. Tällaisissa tapauksissa turvallisuustutkimuksen tekee kansallisten viranomaisten nimittämä riippumaton taho. Valmistaja voi liittää CE-merkinnän tuotteeseen vasta, kun tämä menettely on käyty läpi. CE-merkintä on pakollinen useissa tuotteissa. Se on merkki siitä, että tuote on testattu ja että se täyttää EU:n lakisääteiset vaatimukset, joilla taataan ennen tuotteen myyntiin laskemista, ettei se ole vaaraksi terveydelle, turvallisuudelle eikä ympäristölle. CE-merkittyjä tuotteita voidaan myydä vapaasti Euroopan markkinoilla, jos ne täyttävät EU-lainsäädännön (esimerkiksi terveyden, turvallisuuden ja ympäristön suojelua koskevat) vaatimukset. Merkintä on tae siitä, että tuote täyttää voimassa olevan lainsäädännön vaatimukset. Valmistaja liittää CE-merkinnän tuotteeseen. Liittämällä CE-merkinnän tuotteeseen valmistaja vakuuttaa omalla vastuullaan, että tuote täyttää 16

17 kaikki EU:n sovellettavan lainsäädännön vaatimukset. Valmistajan vastuulla on varmistaa, että myytävät tuotteet täyttävät asianmukaisten lakien vaatimukset, ja varmistaa tarvittaessa, että tuote toimitetaan nimitetyn tahon arvioitavaksi vaatimustenmukaisuuden varmistamiseksi. TCE-merkintä ei ole laatumerkki; se ei ole todiste tietystä suorituskyvystä eikä soveltuvuudesta tiettyyn käyttötarkoitukseen. Rakennustuotteiden soveltuvuus sekä niiden rakenne ja mitat on aina testattava suhteessa loppukäyttäjän käyttötarkoitukseen. Lisätietoja CEmerkinnästä: VDI 2055 VALVONTA TUOTTEIDEN LAADUNVALVONTA Eristemateriaalien soveltuvuudesta käyttöön rakennuksissa on lain mukaan toimitettava todisteet. Sen sijaan teollisuudessa käytettävistä eristemateriaaleista ei ole tähän asti ollut tällaisia säännöksiä. Saksalaiset eristevalmistajat perustivat vuosia sitten vapaaehtoisen laadunvalvontajärjestelmän voidakseen taata tuotteiden tasaisen laadun ja osoittaa tuotteen ominaisuudet. Valvontajärjestelmässä testataan ja valvotaan seuraavia pääominaisuuksia: lämmönjohtavuus enimmäiskäyttölämpötilan raja-arvo mitat Näiden lisäksi voidaan valvoa ja ilmoittaa seuraavia erityisominaisuuksina: AS-laatu massatiheys veden imeytyminen pitkittäisvirtausvastus puristuslujuus palotekninen käyttäytyminen muut arvot (esim. µ-arvo). Vain ne tehdasvalmisteiset eristysmateriaalit saavat VDI valvontamerkinnän, joiden on osoitettu tunnustetun testilaboratorion onnistuneissa testeissä ja niitä seuraavissa riippumattomissa arvioissa täyttävän VDI standardin vaatimukset. Sertifikaatti Puoltavan arvion jälkeen DIN CERTCO myöntää sertifikaatin, joka on voimassa kaksi vuotta, ja oikeuden pyytää VDI valvontamerkintää. Tuotteen valvontamenettely (joka sisältää vuosittaiset laatujärjestelmän tarkistukset ja valvonnan) takaa, että edellä mainitut vaatimukset täyttyvät testien tekemisen jälkeen. Sertifikaatin omistaja kirjataan julkiseen luetteloon, joka on milloin tahansa saatavilla maksutta sivulta Sertifikaatit ja rekisteröinnit. Lisätietoja dincerto-laatumerkinnästä: 17

18 AGI Q132 - ASETUKSEN MUKAISET TÄRKEÄT MÄÄRITELMÄT ENIMMÄISKÄYTTÖLÄMPÖTILAN RAJA-ARVO Eristemateriaalit luokitellaan sen mukaan, miten ne reagoivat korkeisiin lämpötiloihin niiden enimmäiskäyttölämpötilan perusteella. Tämä lämpötila määritellään laboratoriossa DIN EN ja DIN EN standardeissa määritetyissä olosuhteissa ja toimitusmuodon mukaan. Lisäksi riippumattomat testilaitokset tarkistavat lämpötilan säännöllisin väliajoin. ENIMMÄISKÄYTTÖLÄMPÖTILA Enimmäiskäyttölämpötila on yleensä alhaisempi kuin enimmäiskäyttölämpötilan raja-arvo. Enimmäiskäyttölämpötila kuvaa lämmönkestoa käyttöolosuhteissa eli sitä, että eristemateriaali voidaan altistaa jatkuvasti staattisille tai dynaamisille lämpökuormille sen ominaisuuksien heikentymättä. Muuntokerroin enimmäiskäyttölämpötilan määrittämistä varten on saatavissa AGI Q132 -asetuksesta. AS-laatu Tietyissä olosuhteissa ruostumattomassa austeniittisessä teräksessä voi ilmetä kloridi-ioneista johtuvaa jännityskorroosiota. Tästä syystä tällaisissa kohteissa voi käyttää vain AS-laatuisia eristemateriaaleja. Kloridi-ionien keskimääräinen pitoisuus ei saa tehdastesteissä olla yli 10 mg/kg tällaisissa eristemateriaaleissa. Eristemateriaaleja on säilytettävä säältä suojattuina, etteivät ne ime itseensä kloridi-ioneja ympäristöstä. LÄMMÖNJOHtavuuS Lämmönjohtavuus kuvaa eristemateriaalin eristystehoa, joka ilmoitetaan kirjaimella. Mitä alhaisempi arvo on, sitä parempi on eristysteho. Tässä esitteessä ja tietolomakkeella ilmoitetut lämmönjohtavuusarvot ovat nimellisarvoja. Arvot ilmoitetaan joko lämpötilakohtaisesti, tai jos vain yksi lämmönjohtavuusarvo ilmoitetaan, se mitataan 10 C:n lämpötilassa. VDI 2055:n mukainen käyttölämmönjohtavuus on määritettävä ilmoitetuista nimellisarvoista. ERISTYSmateriaalikoodi Eristemateriaalikoodi koostuu viidestä numeroparista. Kukin numeropari kuvaa tuotteen eri ominaisuuksia. Knauf Insulationin WM 640 -lankavahvisteinen matto on tässä esimerkkinä. Tila: joulukuu Nimellistiheys = 80 kg/m³ Enimmäiskäyttölämpötilan raja-arvo 640 C Lämmönjohtavuuden rajakäyrä rajakäyrä 2 Toimitusmuoto Lankavahvisteinen matto Mineraalivilla EUROFINSIN SISÄILMAN LAATUSTANDARDI Eurofins Scientific on kansainvälinen biotiedeyritys, joka tarjoaa kattavia analysointi- ja testipalveluita useita teollisuudenaloja, kuten lääke-, elintarvike- ja ympäristöteollisuutta edustaville asiakkaille. Eurofins on innovatiivinen ja vahvasti laatuun panostava kansainvälinen palveluntarjoaja tällä alalla. Tämän ansiosta se voi auttaa valmistajia täyttämään yhä tiukemmat laatu- ja turvallisuusstandardien ja viranomaisten vaatimukset kaikkialla maailmassa. Eurofinsin sisäilman mukavuuden Gold-sertifikaatti täyttää erilaisia vaatimuksia, kuten suomalaisen M1-sertifikaatin, saksalaisen, rakennuksissa käytettäviä vähäpäästöisiä eristysmateriaaleja ja sisäkattoverhouksia koskevan Der Blaue Engel -laatumerkinnän sekä ranskalaisen AFSSET-ohjelman vaatimukset. Sertifiointimenettely perustuu jatkuviin testeihin, tarkistuksiin ja auditointeihin. Siksi tuloksena saadaan tiedot nykytilasta ja varmuus vaatimustenmukaisuudesta tulevaisuudessa. LAIVAVARUSTEDIREKTIIVI (MED) YHDENMUKAISUUS MERENKU- LUN turvallisuus- JA YM- PÄRISTÖSÄÄNNÖSTEN KANSSA Laivavarustedirektiivin tavoite on: taata ja parantaa merenkulun turvallisuutta sekä ehkäistä merten pilaantumista yhtenäistetyllä kansainvälisten säännösten (IMO:n sopimusten ja päätöslauselmien sekä soveltuvien kansainvälisten testi- ja tuotestandardien) soveltamisella tarkasteltavana olevien tuotteiden osalta vapaan kaupan ja esteettömän käytön turvaaminen Euroopan talousalueella (ETA), joka koostuu EU:n ja EFTA:n jäsenvaltioista. Direktiivi edellyttää tiettyjen aluksissa käytettävien varusteiden ja osien sertifiointia. Direktiivissä määritellään tuotetta ja valmistavaa yritystä koskevat perusvaatimukset. Vaatimustenmukaisuuden valvonta koskee sekä rakennetta että valmistusprosessia. 18

19 ASTM-STANDARDIT American Society for Testing and Materials on Yhdysvalloissa toimiva kansainvälinen standardointijärjestö. Tämä kansainvälisesti tunnustettu testaus- ja standardointijärjestö julkaisee teknisiä standardeja tuotteille ja palveluille. Sen työn keskeinen tarkoitus on standardoitujen testaus- ja analysointimenetelmien kehittäminen. ASTM-sertifikaatteja vaaditaan erityisesti yhdysvaltalaisten yritysten suunnittelemilta ja toteuttamilta vienti- tai kansainvälisiltä sijoitushankkeilta. Lisätietoja testisertifikaateistamme on osoitteessa KUIDUN LAADUNVALVONTA EUCEB-SERTIFIOINTI Euceb (European Certification Board for Mineral Wool Products eli eurooppalainen mineraalivillatuotteiden sertifiointilautakunta) on riippumaton laitos, joka testaa ja sertifioi jatkuvasti mineraalivillatuotteiden vaatimustenmukaisuutta ja myöntää niille Q-laatumerkinnän Euroopan parlamentin ja neuvoston asetuksen (EY) N:o 1272/2008 mukaisesti. Tämä takaa, että tuotteet on tullattava ei-karsinogeenisina. Kaikki Knauf Insulationin mineraalivillatuotteet ovat EUCEB-sertifioituja. RAL-laatumerkintä Näkyvä, riippumaton ja puolueeton todiste tuotteiden ja palvelujen erityisestä laadusta. Merkintä tarkoittaa siis Erzeugnisse aus MINERALWOLLE erityisen hyvää laatua ja on erityisen luotettava puolueettomuutensa vuoksi. Osoittaa, että tuote tai palvelu täyttää kaikki olennaiset erityisen laadukkaita ominaisuuksia koskevat vaatimukset. Tämän vuoksi kuluttajat voivat olla varmoja, että ne olennaiset ominaisuudet ovat tiukkojen säännöksien mukaisia, jotka ovat tärkeitä tuotteen tai palvelun käytön kannalta. Merkintä on merkki luotettavasta vaatimustenmukaisuudesta tämän korkean laatustandardin mukaisesti, ja se on valmistajien ja tavarantoimittajien vapaaehtoisesti toteuttaman jatkuvan sisäisen ja riippumattoman ulkopuolisen valvonnan ansiosta. Tämä takaa RAL-laatumerkinnän luotettavuuden. Lisätietoja RALlaatumerkinnästä: Lisätietoja: Kivivillalevyjen ÄÄNENABSORPTIOTEHO Kivivillalevyjen äänenabsorptio-ominaisuudet ovat yleensä hyvät niiden avoimen kuiturakenteen ansiosta. Äänenabsorptio tarkoittaa materiaalin tai osan kykyä vähentää siihen kohdistuvan äänen voimakkuutta ja olla toistamatta sitä takaisin ympäristöön. Tätä sanotaan myös äänenvaimennusominaisuudeksi. Tietty muotoilu yksittäistapauksissa, kun huomioon otetaan levyn paksuus, paino ja mahdollinen pinnan laminointi, aiheuttaa usein suuria haasteita akustisten sovellusten monimuotoisuuden vuoksi. Rakennuskomponentin tehokkuus äänenvaimentimena ilmaistaan äänenvaimennusasteena ( ). Niin sanottu todellinen äänenvaimennusaste ( ) on kuudella taajuudella mitattu komponentin äänenvaimennusteho. Mitattujen taajuuksien ero on yksi oktaavi. Arvot ovat yleensä välillä 0,0 1,0, jossa 1,0 vastaa täydellistä äänenvaimennusta tietyllä tarkasteltavalla taajuudella. Vuorivillalevyjen äänenvaimennustehoon vaikuttavia tekijöitä ovat: 1. tiheys 2. pinnan ominaisuudet (laminoitu tai laminoimaton) 3. materiaalin paksuus Kivivillalevyissä luettelon ensimmäiset arvot voidaan jättää lähes täysin huomiotta, jos vain äänenvaimennus otetaan huomioon. Sen määrittää pohjimmiltaan vuorivillalevyn paksuus. Materiaalin paksuuden suureneminen parantaa äänenvaimennustehoa alhaisella taajuusalueella. Tämä pätee kuitenkin vain, jos materiaalin rakenne on avoin, esimerkiksi jos pintalaminoinniksi valitaan lasikuitumatto tai lasikuitukangas. Sitä vastoin kalvolaminointia, erityisesti alumiinikalvoa (alumiini, AluR), ei voi käyttää, jotta vaadittu äänenvaimennus saavutetaan. 19

20 VUORIVILLALEVYJEN äänenvaimennusarvot JA luokitus Seuraavassa taulukossa on esitetty eri paksuisten (tiheys 50 kg/m3; luonnollinen, laminoimaton pinta) vuorivillalevyjen arvot ja luokitustulokset. Melunvaimennuskerroin Paksuus Todellinen Taajuusalue [Hz] Luokitus äänenvai Arvioitu äänenvaimennuskerroinusluokitus Äänenvaimen- Suullinen arvio mennusker- roin ( ) ( ) [VDI 3775 (2000- [DIN EN ISO 11654:1997] [DIN EN ISO 11654:1997] 02)] (MH) D Absorboiva (MH) A Erittäin absorboiva (MH) A Erittäin absorboiva (MH) A Erittäin absorboiva 1.05 [ASTM C423:1989] Valittaessa äänenvaimennuskomponenttia huomioon on otettava myös muita tekijöitä pelkän vaimennustehon lisäksi. Huomioon on otettava esimerkiksi tuotteen vahvuus suhteessa rakenteeseen, johon tiheys vaikuttaa. Pinnan laminoinnin valinta määräytyy pääasiassa pinnan mekaanisen kulumisen tai tietyn käyttötarkoituksen hygieenisten vaatimusten perusteella. VDI 6022:N SELITTEITÄ VDI 6022:N MERKITYS LVI (ILMASTOINTI-) -JÄRJESTELMIEN SuunnitteluSSA JA RAKENTEESSA VDI 6022 on normatiivinen tekninen ohje, jota käytetään kaikkialla Euroopassa. Se ei ole tuotestandardi, joka säätelee yksittäisten osien vaatimuksia. Tämän vuoksi kivivillatuotteita ei voi testata eikä luokitella tämän standardin perusteella. VDI 6022 säätelee ilmastointijärjestelmien ja -laitteiden hygieenisiä vaatimuksia yleisesti, ja siinä otetaan huomioon myös rakenteen erityinen virtausdynamiikka. Knauf Insulationin lasikuitukankaalla laminoidut tuotteet soveltuvat yleensä hyvin käytettäviksi osana täydellistä järjestelmää ja täyttävät tämän ohjeen vaatimukset. SEKALAISIA TIETOJA Hävittäminen tuotejäämistä Yleensä kaikista tuotteistamme on saatavissa tuotetiedotteita. Ne ovat saatavissa pyynnöstä milloin tahansa. Jätteenkäsittelyn tunnusnumeron pitäisi kuitenkin olla riittävä kaikissa tuotteen hävittämiseen liittyvissä kysymyksissä. Sama tunnusnumero on myös käyttöturvallisuustiedotteissamme, jotka ovat saatavissa verkkosivuiltamme osoitteesta Pakkausmateriaalien hävittämisen osalta Knauf Insulation luottaa tunnustetun palveluntarjoajan Interserohin ( tukeen. Tämä yritys järjestää kuljetuspakkausten keräyksen vähittäiskaupoista ja teollisuudesta ja hävittää pakkaukset ympäristöystävällisellä tavalla. LISätietoja Kaikki sopimukset ja tarjoukset perustuvat yleisiin myynti-, toimitus- ja maksuehtoihimme (katso paikallinen hinnasto). Ota huomioon käsittelyohjeet sekä asianmukaiset standardit ja tekniset säännöt. Huomaa myös, että suunnittelija ja rakentaja vastaavat oikeasta asennustavasta ja sovellettavien rakennusmääräysten noudattamisesta. Lisätietoja Knauf Insulationin tuotteista ja laajasta palveluvalikoimasta on osoitteessa 20

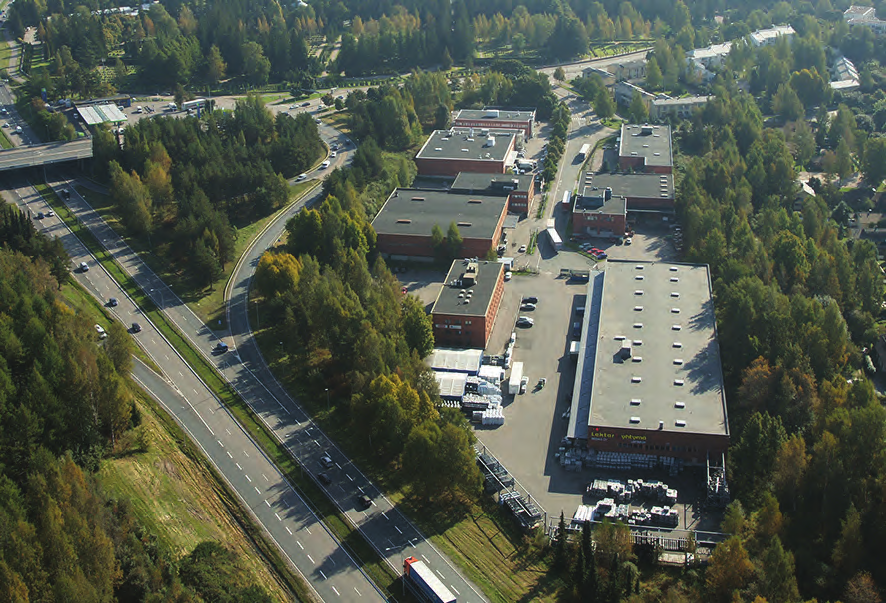

21 Lektar Headquarter Maahantuoja: Yhteystiedot: lektar OY vaihde: faksi: Toimisto: PL 92 - FI Helsinki Varasto: Hiekkakiventie 7 - FI Helsinki Myynnin yhteystiedot: Tuotepäällikkö Kimmo Laitinen kimmo.laitinen@lektar.com Myyntiedustaja Juha Mahlman juha.mahlman@lektar.com Assistentti Jetta Kalliokoski jetta.kalliokoski@lektar.com

22 MUISTIINPANOJA:

23 MUISTIINPANOJA:

24 KITS-KAT-FIN Kaikki oikeudet pidätetään, mukaan lukien oikeudet, jotka liittyvät fotomekaaniseen kopiointiin ja säilytykseen sähköisillä tallennusvälineillä. Tässä asiakirjassa esitettyjen prosessien ja työtoimintojen kaupallinen käyttö on kielletty. Tähän asiakirjaan sisältyvien tietojen, tekstien ja kuvien koostamisessa on noudatettu erityistä huolellisuutta. Virheiden mahdollisuutta ei kuitenkaan voida sulkea pois. Kustantaja ja toimittajat eivät ole oikeudellisessa eivätkä muussa vastuussa virheellisestä tiedosta ja sen seurauksista. Kustantaja ja toimittajat ottavat mielellään vastaan parannusehdotuksia ja tietoja mahdollisesti havaituista virheistä. Ota yhteyttä Knauf Insulation GmbH Head office Technical Solutions Parkring D Garching, Munich Tel.: +49.(0) Fax: +49.(0) Knauf Insulation GmbH LEKTAR OY P.O.Box 92 - FI Helsinki Hiekkakiventie 7 - FI Helsinki Member of Telefon: Telefax: info@lektar.com
