1 TALOUDELLINEN VAIHTOEHTO KUPARILLE Powered by TCPDF ( Kevyt, kustannustehokas ja kierrätyskelpoinen alumiiniputki Yhteensopiva useimpien kylmäaineiden kanssa, kuten R410A ja R407C Pinnoite tuottaa erinomaisen UV-suojan Jaetut liitokset -tekniikka helpottaa ja nopeuttaa asennusta Täyttää Euroopan painelaitedirektiivin vaatimukset 161 Powered by TCPDF (

2 Taloudellinen ratkaisu 2,00 1,50 1,00 Alumiini on edelleen eräs kustannustehokkaimmista materiaaleista ja sen ominaisuudet mahdollistavat huomattavia säästöjä se on kolme kertaa kuparia edullisempaa ja merkittäviä teknisiä parannuksia. Alumiini on todellinen taloudellinen vaihtoehto kuparille eikä sen hinta vaihtele vuoden mittaan. 0,50 0,00 Kevyt Alumiinia käsitellään samoin kuin kuparia, tosin pieniä eroja on. Työkalut ovat samoja, ja liitosmenetelmät ja varotoimenpiteet ovat alalla jo tuttuja. Ennen kaikkea alumiini tuottaa etuja työmaalla helpon muotoiltavuutensa ansiosta, joten se säästää rahaa asennusvaiheessa. Alumiiniputket ovat keskimäärin 65 % kevyempiä kuin kupari, kun putken halkeamispaine on vastaava. Hyvä korroosionkestävyys Teräkseen ja kupariin verrattuna alumiinin korroosio on hyvin vähäistä. Tämä johtuu siitä, että alumiinin pinnalle muodostuu suojaava oksidikerros heti, kun alumiini altistuu ympäristölle. Tämä on yleinen ominaisuus, joka koskee seostamatonta alumiinia. Kondensaation hallinta Alkuperäisen Tubolit-umpisolueristeen kanssa Tubolit Split & DuoSplit Alu on täydellinen ratkaisu split- ja multi-split-ilmastointijärjestelmien sisä- ja ulkoyksiköiden yhdistämiseen. Tubolit Split & DuoSplit -järjestelmän tunnettu laatu suojaa kosteudelta ja pienentää energiahäviöitä. Lisäksi sen runkoäänen eristysominaisuudet ovat erittäin hyvät.

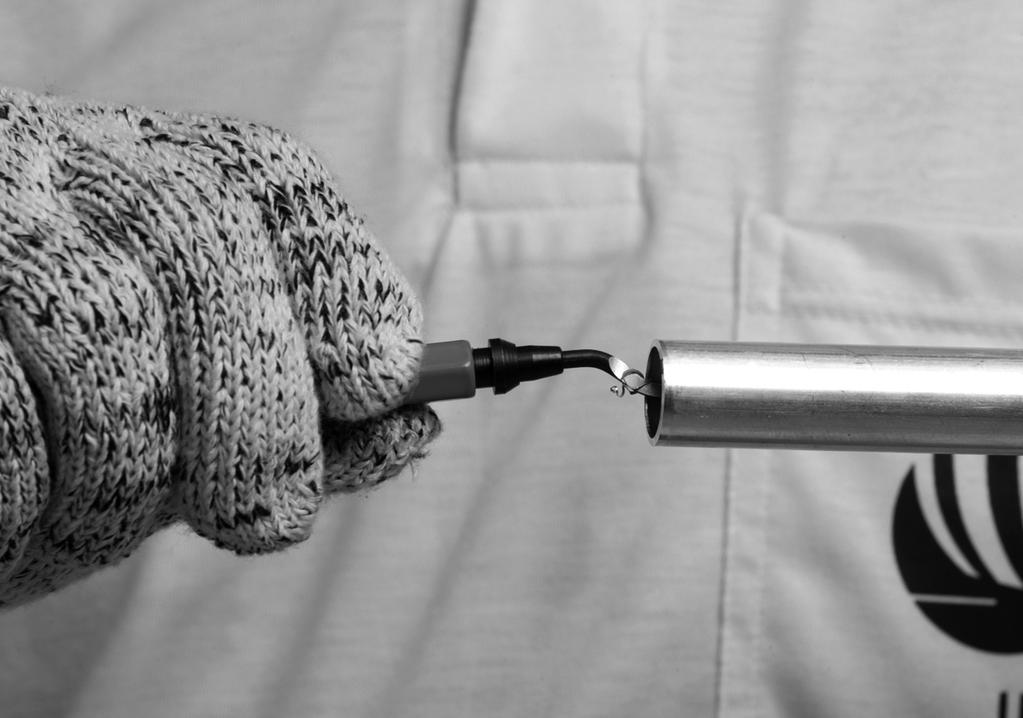

3 Asennusvihjeitä Puhdista: Puhdista työkalusarja teräsharjalla ennen alumiinin käsittelemistä. Leikkaa: Työnnä eriste taaksepäin ja leikkaa putki tavanomaisella leikkaustyökalulla. Liitä: Alumiiniputkien liittämiseen voi käyttää tavallisia kartiomuttereita tai mekaanisia liitoksia. Suojaa: Suojaa liitos kutistesukalla galvaanisen korroosion estämiseksi!

4 Tekniset tiedot - Tubolit Split & DuoSplit Alu Lyhyt kuvaus Materiaalin tyyppi Väri Materiaalin erityistiedot Käyttökohteet Erityispiirteet Asennus Tubolit Split/DuoSplit Alu on luotettava esieristetty järjestelmäratkaisu split- ja multi-split-ilmastointijärjestelmien sisä- ja ulkolaitteiden liittämiseksi. Järjestelmä käsittää alumiiniputken (-putkia), eristemateriaalia, UV-säteilyn kestävän pinnoitteen ja vastaavat tarvikkeet. Eriste: polyetyleenipohjainen vaahtomateriaali. Putket: pehmeää, hehkutettua saumatonta vedettyä kylmätekniikka-alumiinia standardin EN 754-2, 2008 Pinta: polyolefiini-kopolymeeripinoite. Valkoinen Eristemateriaali on alkuperäinen Tubolit-umpisolueriste. Split- ja multi-split-ilmastointijärjestelmät ja jäähdytyslaskurit. Kestävä ratkaisu, kestää mekaanista rasitusta ja UV-säteilyä. Sopii A410A- ja R407C-kylmäaineille. Erikoistyökaluja ei tarvita. Sopivat tarvikkeet helpottavat asennusta. Eriste on pidettävä leikkaamattomana koko asennuspituudelta ja liimattava putkeen kummastakin päästä. Suosittelemme eristeputkien päiden lisäsuojausta teipillä. ; ; Ominaisuus Arvo/Arviointi Testi *1 Huom. Lämpötilaväli Lämpötila-alue maks. käyttölämpötila C Testattu standardien EN ja min. käyttölämpötila 1-50 C EN Lämmönjohtavuus Lämmönjohtavuus ϑ m 0 C EU 5487 Vakuutus standardin EN ISO Testattu standardin λ 0,036 W/(m K) [36 + 0,1 ϑ m + 0,0008 ϑ m ²]/1000 EN ISO 8497 Vesihöyryn diffuusiovastus Vesihöyryn diffuusiovastus Palokäyttäytyminen Rakennusmateriaaliluokka Muut tekniset ominaisuudet Ainoastaan halkaisemattomaan eristykseen ja pinnoitukseen: μ EU 5487 Testattu standardin EN Euroluokka E EU 5487 Luokitus standardin EN Testattu standardin EN ISO Mitat ja toleranssit Standardin EN 14313, taulukko 1 ja 2 EU 5487 Testattu standardin EN UV-säteilyn kesto Hyvä D 5795 Testattu seuraavien standardien : EN ISO 4892 koko ja halkeamispaine 1/4" x 0,8 mm 266 bar 6 x 1,0 mm 365 bar 3/8" x 1,0 mm 218 bar 10 x 1.0 mm 207 bar 1/2" x 1,0 mm 160 bar 12 x 1,0 mm 170 bar 5/8" x 1,2 mm 153 bar 16 x 1,2 mm 152 bar 3/4" x 1,2 mm 126 bar 18 x 1,2 mm 134 bar 1. Alle 0 C lämpötiloista ota yhteys myyntiedustajaan ja pyydä tarvittavat tekniset tiedot. *1 Muita tietoja, kuten testituloksia, hyväksyntiä ja vastaavia voi kysyä käyttämällä annettua rekisterinumeroa. Kaikki annetut tiedot ja tekniset arvot perustuvat tyypillisistä käyttökohteista saatuihin kokemuksiin. Näiden tietojen vastaanottajan tulee oman etunsa ja vastuunsa vuoksi selvittää ajoissa kanssamme, voidaanko tietoja ja arvoja soveltaa aiotulle käyttöalueelle. Armaflex 520 tai Armaflex HT 625 Adhesive -tuotteita tulee käyttää asianmukaisen asennuksen takaamiseksi. Tuotteen varastoinnin aikana voi pinnalla muodostua kerrostumia, erityisesti jos seinämän paksuus on alle 19 mm. Kerrostumien muodostuminen ei vaikuta materiaalin teknisiin ominaisuuksiin, mutta voi vaikuttaa liimausominaisuuksiin. Pinta on sen vuoksi puhdistettava (pyyhittävä) ennen liimausta Armacell Enterprise GmbH & Co. KG Pidätämme oikeudet muutoksiin ilman erillistä ilmoitusta. Sovellamme yleisiä myynti- ja tomitusehtojamme.

5 Tubolit Split & DuoSplit Alu kutistuu putket Pituus 100,0 mm, Väri musta Koodi Tuotekuvaus Kpl/pussi Pussi/laatikko SK-TB-24/6 Kutistesukat 1/4" ja 6 mm putkille SK-TB-32/8 Kutistesukat 3/8 1/2" ja mm putkille SK-TB-39/13 Kutistesukat 5/8-3/4" ja mm putkille Huomatus Pakkauksen kokonaissisältö on 10 pussia/100 kappaletta. Tubolit Split Alu putket esieristetyt kiepit (tuuma) Koodi [tuumaa] [mm] SeinämäpaksuusEristeen Ulko- Ø [mm] Rullan pituus [m] Eristeen paksuus [mm] Rullaa/ laatikko TA-ZO-09X06/E50 1/ , TA-ZO-09X10/E50 3/ , TA-ZO-09X12/E50 1/ , TA-ZO-09X16/E25 5/ , TA-ZO-09X19/E25 3/ , m/laatikko Tubolit DuoSplit Alu putket esieristetyt kiepit (tuuma) kupari EN 12735, eristemateriaali, joka on päällystetty valkoisella PE-suojakalvolla Koodi [tuumaa] [mm] SeinämäpaksuusEristeen Ulko- Ø [mm] Rullan pituus [m] Eristeen paksuus [mm] Rullaa/ laatikko TAZ-09X0610/E25 1/4 / 3/8 6,35 / 9,525 1,0 / 1,0 24 / , TAZ-09X0612/E25 1/4 / 1/2 6,35 / 12,7 1,0 / 1,0 28 / , TAZ-09X0616/E25 1/4 / 5/8 6,35 / 15,87 1,0 / 1,2 24 / , TAZ-09X1012/E25 3/8 / 1/2 9,52 / 12,7 1,0 / 1,0 28 / , TAZ-09X1016/E25 3/8 / 5/8 9,52 / 15,87 1,0 / 1,2 28 / , TAZ-09X1019/E25 3/8 / 3/4 9,52 / 19,05 1,0 / 1,2 28 / , m/laatikko Huomatus Kaikki esieristettyjen kupariputkien hinnat perustuvat Lontoon metallipörssiin ja ne voivat muuttua. Kysy nykyinen hinta myyntihenkilöstöltä Armacell Enterprise GmbH & Co. KG Pidätämme oikeudet muutoksiin ilman erillistä ilmoitusta. Sovellamme yleisiä myynti- ja tomitusehtojamme. 165
