2 Casemet palveluksessasi Casemet on kotelointialan ammattilainen. Tuotevalikoimaamme kuuluvat vaativiin olosuhteisiin suunnitellut teräskotelot sekä lisätarvikkeet. Vakiokoteloiden lisäksi tarjoamme asiakkaillemme vakiokoteloihin pohjautuvia kustomoituja kotelointiratkaisuja sekä asiakkaan tuotekehitysprojekteihin pohjautuvia täysin asiakaskohtaisesti räätälöityjä kotelointiratkaisuja. Osana palvelutarjontaamme ovat myös koteloiden kalustus sekä kolmannen osapuolen komponenttien hankinta. Olemme luotettava ja joustava yhteistyökumppani, ja meillä on vankka kokemus erilaisista kotelointi-ratkaisuista. Vahvuuksiimme kuuluvat hyvä tuntemus eri valmistusmateriaaleista sekä innovatiivinen suunnitteluosasto. Sertifikaatit ja standardit Tuotantotilamme ovat nykyaikaiset. Tehtaillemme on myönnetty seuraavat sertifikaatit: ISO 9001:2015-laatujärjestelmäsertifikaatti ISO 14001:2015-ympäristöjärjestelmäsertifikaatti Lisätietoja Lisätietoja saat verkkosivustoltamme osoitteesta tai ottamalla yhteyttä myyntihenkilöstöömme. Olemme ylpeitä tuotteistamme. Kehitämme ja testaamme niitä sopimaan laajasti eri käyttötarkoituksiin ja kestämään äärimmäisiäkin olosuhteita. Kotelosarjoillemme Cubo E, EO ja F on myönnetty seuraava sertifikaatti EN 62208:2011. Tutustu Internet-sivuihimme Sivuilta löydät mm.: Uusimmat tuoteuutiset Tuotetiedot Asiakasreferenssit Esitteet ja lehtiset Myyntihenkilöstömme yhteystiedot 2 CASEMET 2016

3 Sisältö Casemet palveluksessasi... 2 Kotelon valinta...4 Kotelointiluokat ja iskunkesto Tekniset tiedot... 9 Casemet Cubo -kotelot tarkemmin...10 CUSTOMIZED Asiakaskohtaiset kotelointiratkaisut...12 TERÄSKOTELOT Casemet Cubo E -seinäkaapit, IP 66 Koot 200 x 300 x x 1200 x 300 mm sileät sivut tai laippa-aukot...14 Casemet Cubo EO -seinäkaapit, IP 66 Koot 190 x 240 x x 960 x 248 mm laippa-aihiot...27 Casemet Cubo F -riviliitinkotelot, IP 66 Koot 150 x 150 x x 400 x 120 mm sileät sivut tai laippa-aukot, joissakin malleissa polykarbonaatti-ikkuna...34 Yleiset kotelotarvikkeet...45 CASEMET

4 Kotelon valinta Koteloa valittaessa on tunnettava siihen asennettavien laitteiden toimintaperiaatteet sekä kotelon sijoituspaikka. Näiden tietojen avulla voidaan määrittää tarvittavat kotelon ominaisuudet oikein. Kotelon valinnassa huomioitavia seikkoja ovat mm: materiaali mitat kotelointiluokka ja iskunkesto paloluokitus sertifikaatit erityisolosuhteet. Materiaali Casemet Cubo -sarjaamme kuuluvat teräksestä (polyesterimaalattu- sekä ruostumaton teräs, AISI 304 tai haponkestävä teräs AISI 316). Käytämme korkealuokkaisia maailman johtavien materiaalitoimittajien materiaaleja. Oikeat materiaalit varmistavat asennettujen laitteiden sekä käyttäjien turvallisuuden ja vähentävät merkittävästi laitteiden toimintahäiriöistä aiheutuvia tarpeettomia kustannuksia. Kotelon huoltotarve on sidoksissa käytettyyn materiaaliin. Teräs Teräskoteloilla on korkea iskunkesto ja kotelointiluokka. Kotelot on helppo valmistaa asiakaskohtaisin mitoin. Vakiokoteloidemme materiaalinpaksuus on 1,25 1,5 mm. Ruostumaton teräs, AISI304 Ruostumaton AISI 304 -teräs soveltuu ulkokäyttöön (sadesuojaa suositellaan), sillä sen korroosion- sekä UV-säteilynkesto ovat ensiluokkaisia. Materiaali soveltuu vaativiin teollisuusympäristöihin, kuten esimerkiksi elintarviketeollisuuteen. Lisäksi ruostumaton teräs on erittäin käytännöllinen materiaali, sillä se ei tarvitse juurikaan huoltoa. Sen kustomointi on kuitenkin vaikeampaa kuin maalatun teräksen. Ruostumattomasta AISI 304 -teräksestä valmistettujen koteloidemme pintakarheus on Ra 0,20...0,35 µm. Haponkestävä teräs, AISI316 Haponkestävä teräs, AISI316 -terästä käytetään olosuhteissa, joissa vaaditaan äärimmäistä korroosiokestoa tai joissa ei suositella käytettäväksi tavallista ruostumatonta terästä, kuten off-shore -teollisuudessa. Kyseessä on erikoisvalmisteinen materiaali, joka on tästä johtuen kalliimpaa kuin AISI304. Materiaalista valmistettujen koteloidemme pintakarheus on Ra 0,20...0,35 µm. Kyseiset kotelot ovat saatavilla ainoastaan pyynnöstä. Polyesterimaalattu teräs Polyesterimaalattujen teräskoteloidemme perusväri on harmaa (RAL 7035). Pinnoitteen paksuus on µ eikä se sisällä TGIC:tä (triglysidyyli-isosyanuraatti). Polyesterimaalatut Casemet Cubo -kotelot käyvät läpi seuraavat prosessit: esikäsittely huuhtelu kuivaus polyesterijauhemaalausikuivaus. Koska asiakkaan toivomat leikkaukset tehdään ennen pintakäsittelyä ja maalausta, korroosiokestävyys on erinomainen myös leikkauskohdissa. 4 CASEMET 2016

5 Materiaalien vertailu Polykarbonaatti ABS GRP Alumiini Ruostumaton teräs, AISI 304 Haponkestävä teräs, AISI316 Maalattu teräs Ulkokäyttö **** * ***** **** ***** ***** **** Sisäkäyttö ***** ***** ***** ***** ***** ***** ***** Kustannukset **** ***** ** *** * * ** Kevyt paino ***** ***** ** * * * * Suuri jäykkyys *** ** **** **** ***** ***** ***** Iskunkesto **** ** **** **** ***** ***** ***** UV-säteilyn sietokyky **** * **** ***** ***** ***** ***** Käyttölämpötila-alue **** ** **** **** **** **** **** Työstön helppous ***** ***** * * * * ** Sähköneristysominaisuudet ***** ***** **** N/A N/A N/A N/A Paloluokitus **** * ** **** ***** ***** ***** Liuottimien sietokyky * * ***** ***** ***** ***** * Bensiinin sietokyky *** * ***** ***** ***** ***** * Hydrauliöljyn sietokyky ***** ***** ***** ***** ***** ***** ** Alkoholien sietokyky **** *** **** ***** ***** ***** ** Alkalien sietokyky ** ***** **** * ***** ***** * Happojen sietokyky *** ** *** * **** ***** * ABS = akryylinitriilibutadieenistyreeni GRP = Lasikuituvahvisteinen polyesteri Erinomainen ***** Hyvä *** ja **** Kohtuullinen ** Heikko * N/A Tieto ei ole saatavilla Mitat Laitteiston minimi- ja/tai maksimimitat määrittävät käytettävän kotelon koon. Ota kokoa valitessasi huomioon, onko todennäköistä, että laitteistoon lisätään myöhemmin komponentteja ja jos näin on, riittääkö kotelon koko myös lisäysten jälkeen. Vakiokoteloistamme on saatavilla useita kokoja. Lisäksi voimme luoda asiakkaan toivomien mittojen mukaisia ratkaisuja. Teräskoteloiden valmistus asiakaskohtaisin mitoin on edullista myös pienissä erissä. CASEMET

6 Sähkölaitteiden kotelointiluokat Kotelointiluokka on tärkeä koteloihin liittyvä määre. Se määritellään kalustamattomalle kotelolle, ja se on koko ajan pyrittävä pitämään samalla tasolla kotelon asennuksen ja kalustuksen yhteydessä. Tämä tarkoittaa, että esimerkiksi holkkitiivisteiden IP-luokan tulee olla sama tai korkeampi kuin kotelon IP-luokan. IK-luokka (Eurooppalainen standardi EN 62262) IK-luokka osoittaa koteloiden suojaustason ulkoisia mekaanisia iskuja vastaan. Kestomuovi- ja teräskoteloidemme IK-luokat vaihtelevat IK välillä. Lisätietoja löytyy sivulta 8. IP-luokka (Eurooppalainen standardi EN 60529) IP-merkintä muodostuu kirjaimista IP sekä sitä seuraavista kahdesta numerosta ja valinnaisesta kirjaimesta. Merkinnän ensimmäinen numero kertoo kosketussuojauksen vieraita esineitä ja pölyä vastaan. Toinen numero puolestaan osoittaa vesitiiveyden. Casemet Cubo -kotelot on suunniteltu vaativiin olosuhteisiin. Niiden IP-luokat ulottuvat IP 55-luokasta aina IP 66/67-luokkaan. Olemme myös valmistaneet asiakaskohtaisia ratkaisuja IP 69K luokituksella. Nämä sovellukset ovat pölytiiviitä ja ne kestävät korkeapaine- ja höyrypuhdistusta. Paloluokka Paloluokka määritellään sen perusteella, kuinka helposti materiaali palaa tai syttyy aiheuttaen tulipalon. Kotelon paloluokkaa koskevat vaatimukset riippuvat siitä, mihin tarkoitukseen koteloa käytetään. Paloluokalla viitataan muiden materiaalien kuin metallin tai keramiikan kykyyn vastustaa syttymistä ja palamista. Lisätietoja sivun 9 taulukossa. 6 CASEMET 2016

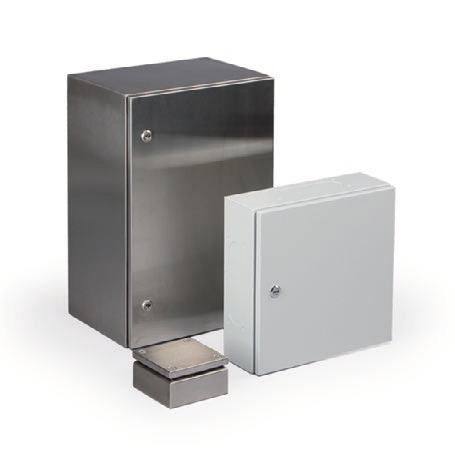

7 Casemet Cubo -sarja E EO F Materiaali SS, PPMS PPMS SS, PPMS SGS Fimko EN X X X SGS Fimko EN UL cul GOST R DNV-GL X X MATERIAALI: SS = ruostumaton teräs, AISI 304 PPMS = tpolyesterimaalattu teräs SERTIFIKAATIT: UL = Underwriters Laboratories, File # E (Yhdysvallat) cul = Underwriters Laboratories, File # E (Kanada) GOST R = Venäjä, yleinen sertifikaatti DNV-GL = Luokitussäännöt: laivat, avomeriyksiköt sekä nopeat ja kevyet alukset CASEMET

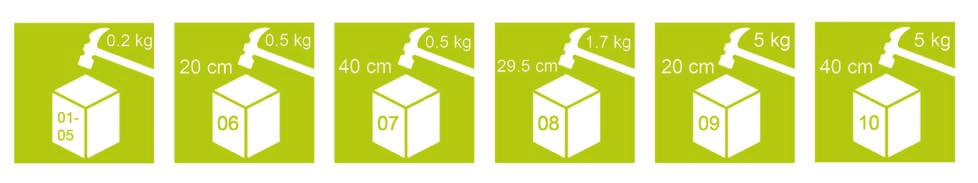

8 Kotelointiluokat ja iskunkesto IP-luokka, EN numero: Kosketussuojaus 2. numero: Suojaus nestemäisiltä aineilta 1. numero 2. numero 0 Ei suojausta 0 Ei suojausta 1 Suojaus yli 50 mm kokoisilta esineistä 1 Suojaus pystysuoraan putoavilta vesipisaroilta 2 Suojaus yli 12 mm kokoisilta esineistä 2 Suojaus enintään 15 kulmassa putoavilta vesipisaroilta 3 Suojaus yli 2,5 mm kokoisilta esineistä 3 Suojaus enintään 60 kulmassa putoavilta vesipisaroilta 4 Suojaus yli 1 mm kokoisilta kiinteiltä esineistä 4 Suojaus kaikista suunnista roiskuvalta vedeltä 5 Suojaus pölyltä, rajoitettu sisäänpääsy sallittu 5 Suojaus kaikilta suunnilta matalalla paineella ruiskutettavalta vedeltä* 6 Täysin eristetty pölyltä 6 Suojaus paineruiskuvedeltä* 7 Suojaus lyhytaikaiselta upotukselta veden alle 15 cm ja 1 m välisellä alueella 8 Suojaus pitkäaikaiselta upotukselta paineenalaisen veden alle *Vähäinen sisäänpääsy sallittu IK-luokka, EN Suoja ulkoisia mekaanisia iskuja vastaan IK-luokka Iskuenergia (joule) < CASEMET 2016

9 Tekniset tiedot Kotelosarja Cubo E Cubo EO Cubo F Materiaali SS APS PPMS PPMS SS APS PPMS Aihiovaihtoehdot Sileät sivut Sileät sivut Laippa-aukot Laippaaihiot Sileät sivut Sileät sivut Minimikoko (mm) 200 x 300 x x 240 x x 150 x 80 Maksimikoko (mm) 1000 x 1200 x x 960 x x 400 x 120 Kotelointiluokka IP 66 (1 IP 66 IP 66 Iskunkesto IK 09 (-25 C C) IK 09 (-25 C C) IK 09 (-25 C C) Ympäristöluokitus (UL) N/A N/A N/A Jatkuva käyttölämpötila N/A N/A N/A Paloluokka N/A N/A N/A Sileät sivut, laippa-aukot MATERIAALI: SS = ruostumaton teräs, AISI 304 APS= Haponkestävä teräs, AISI316L PPMS= polyesterimaalattu teräs N/A = Tieto ei ole saatavilla 1) Kaksiovisena IP 55 CASEMET

10 Casemet Cubo -kotelot tarkemmin Kansi Teräksisiä vakiomallisia Casemet Cubo F riviliitin-koteloita on saatavana myös polykarbonaatti-ikkunalla varustettuina. Tiiviste Käytämme teräskoteloissamme ruiskutettuja, saumattomia polyuretaani-tiivisteitä, jotka takaavat korkean suojausluokan. Vaihtoehtoinen tiivistemateriaali on silikoni. Eri tiivistemateriaalien käyttölämpötilat alla: Polyuretaani C Neopreeni C Silikoni C Asennuslevyt Asennuslevymme on valmistettu galvanoidusta teräksestä. Levyjen paksuus on 1,5 3,0 mm riippuen levyn koosta. Pyynnöstä valmistam- me asennuslevyt asiak-kaan toivomasta materiaalista, kuten ruostumattomasta teräksestä tai sähköä johtamattomasta meteriaalista. Kustomoimme asennuslevyt tarvittaessa asiakas-kohtaisin aukotuksin. Teräksestä valmistetut Casemet Cubo E- ja EO -seinä-kaapit on varustettu vakiona asennuslevyillä. 10 CASEMET 2016

11 Saranat Casemet Cubo -vakiokotelo-valikoimaamme kuuluu myös saranoilla varustettuja teräs-seinäkaappeja. Casemet Cubo E -seinäkaappien saranat voi vaihtaa helposti puolelta toiselle jopa viimeisenä toimenpiteenä asennuspaikalla. Kaikki kotelomme voidaan pyynnöstä varustaa saranoilla. Saranat kuuluvat lisätarvikevalikoimaamme. Lukitus ja sinetöinti Teräksestä valmistetuissa Casemet Cubo E- ja EO -seinäkaapeissa on vakiona lukot. Tarjolla on useita erilaisia lukkovaihtoehtoja. C Tuotepakkausten sisältö Casemet Cubo -sarja E EO F Kotelon alaosa X X X Kansi/ovi X X X Kansiruuvit X Peitetulpat X 2 Asennusruuvit X X X Asennuslevy vaadituilla muttereilla X X Peitelevy(t) laippa-auko(i)lle, muttereineen ja pultteineen Korotuskehys ruuveineen X** X** Maadoitustarvikkeet X X X Lukko ja avain X X*** 2 Asennusreikien (ja saranan reikien) peitetulpat ** Vain laippa-aukolliset mallit *** Neljäsosan kääntyvä lukkosalpa, ei avainta **** Riippuu valitusta versiosta CASEMET

12 Asiakaskohtaiset kotelointiratkaisut Olemme vaativiin olosuhteisiin soveltuvien asiakaskohtaisten kotelointiratkaisujen ammattilainen. Asiakaskohtainen kotelointiratkaisutarjontamme voidaan jakaa vakiotuotteisiin pohjautuviin kustomoituihin kotelointiratkaisuihin sekä asiakkaan tuoteprojekteihin perustuviin täysin asiakaskohtaisesti räätälöityihin kotelointiratkaisuihin. Kustomointipalvelut Työstöt, kuten leikkaus, poraus ja kierteistys asiakkaan piirustusten mukaisesti Painatus Väripalvelut Mekaaninen kokoonpano Asiakaskohtaiset koot Integrointipalvelut Mekaaninen kokoonpano Elektromekaaninen kokoonpano Laitteistojen ja ohjelmistojen integroinnit Koestus, myös ympäristö- ja toiminnallisuustestaukset Kolmannen osapuolen komponenttien hankinta Logistiikka ja laadunvarmistus 12 CASEMET 2016

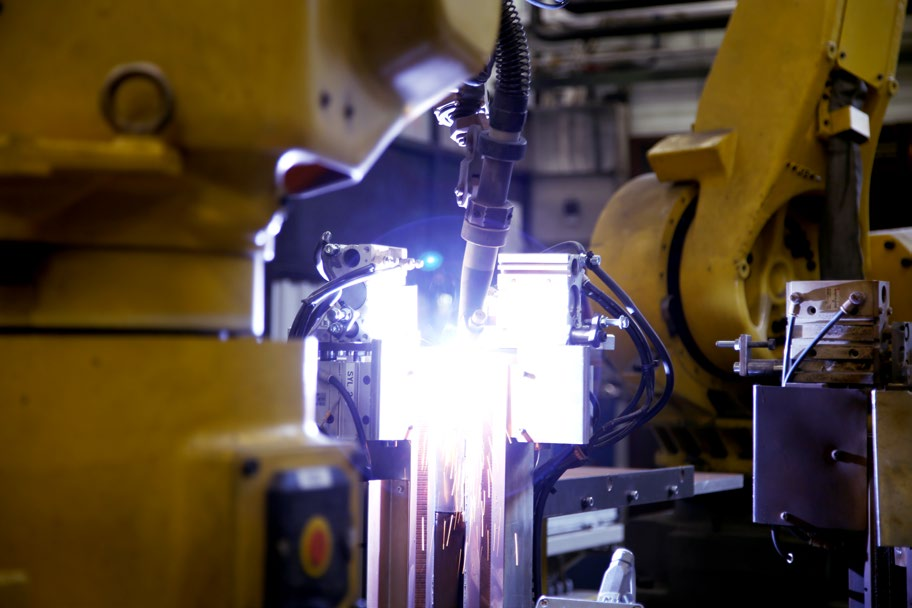

13 Mitä me voimme tarjota Meillä on vuosien kokemus eri aloille suunnatuista erilaisista kotelointiratkaisuista. Lisäksi meillä on erittäin ammattitaitoinen henkilöstö, innovatiivinen suunnittelu-osasto sekä vankka tuntemus eri raakaaineista. Olemme erikoistuneet vaativiin olosuhteisiin tarkoitettuihin kotelointiratkaisuihin, joilta vaaditaan korkeaa kotelointiluokkaa. Erityistiiviste- ja kotelomateriaaleja on saatavilla pyynnöstä. Nykyaikaiset tuotantotilamme on varustettu uusinta teknologiaa edustavin robotein. Lisäksi käytämme vesisuihkuleikkausta aukotusten tekoon. Käytämme teräskoteloiden taivuttamiseen ja hitsaamiseen täysautomaattisia robottisoluja. Taivutussolu mahdollistaa joustavan mitoituksen ilman työkalujen vaihtoa. Laserleikkaustekniikkamme ansiosta vapaasti suunnitellut muodot ja päämitat ovat mahdollisia ilman asetusaikoja. Metallikoteloiden aukotukset tehdään ennen koteloiden maalausta korroosion välttämiseksi leikkausalueilla. Vahvuuksiamme asiakaskohtaisten kotelointiratkaisujen tuottajana: Kokenut suunnitteluosasto Asiantunteva ja innovatiivinen henkilöstö Useiden eri materiaalien hyvä tuntemus Laaja valikoima korkealaatuisia komponentteja Vapaat leikkausmuodot mahdollistavat laserleikkaustyökalut. CASEMET

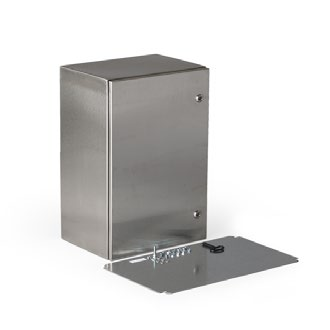

14 Casemet Cubo E- seinäkaapit IP 66, kaksiovisena IP 55 Koot 200 x 300 x x 1200 x 300 mm polyesterimaalattu teräs: silät sivut ja laippa-aukolliset mallit ruostumaton teräs AISI304: silät sivut ja laippa-aukolliset mallit haponkestävä teräs AISI316: silät sivut Casemet Cubo E -seinäkaapit lyhyesti: Polyesterimaalattuissa koteloissa on laippa-aukot, kun taas ruostumattomasta teräksestä valmistetuissa koteloissa sileät sivut Saatavilla 31 koossa Kotelon alaosassa on hitsatut M8-pultit asennuslevylle ja ovessa M6-pultit DIN-kiskoprofiileille tai DIN-kiskoille Alaosan kahdella sivulla M6-pultit maadoitusta varten Ovi aukeaa 110 astetta Oven saranat voi helposti vaihtaa oikealta vasemmalle Asiakaskohtaiset koot helposti saatavilla myös pienissä erissä kilpailukykyisin hinnoin Ruostumattomasta AISI 316 -teräksestä valmistetut seinäkaapit ovat saatavilla pyynnöstä Polyesterimaalatuissa koteloissa on seinäkiinnitysreiät. Ruostumattomasta teräksestä valmistetuissa malleissa on vain porausmerkinnät. Tuotepaketin sisältö: Kotelon alaosa ja ovi Peitelevy(t) laippa-auko(i)lle ja tarvittavat mutterit ja pultit (maalatut kotelot) Asennuslevy muttereineen M8-pultti, prikat ja mutteri asennuslevyn maadoitukseen Maadoitusmerkit DIN 3 -lukko ja yksi DIN 3 -avain Asennusreikien (maalatut kotelot) ja saranan reikien peitetulpat M6-pulttien mutterit ja prikat Tuotteeseen saatavilla olevat kustomointipalvelut: Asiakaskohtainen mitoitus Työstö Väripalvelu Komponenttien kokoonpano Vaatimustenmukaisuus Teräskotelot: K 4 J Tekniset tiedot Kotelointiluokka: IP 66, kaksiovisena IP 55 Iskunkesto: IK 09 (-25 C C) Materiaali Alaosa/ovi: Tiiviste: Asennuslevy: Lukot: Saranat: Aihiovaihtoehdot Polyesterimaalatut kotelot: haponkestävästä teräksestä valmistetut kotelot: Vakioväri Polyesterimaalatut kotelot: Polyesterimaalattu teräs tai ruostumaton teräs AISI 304 PUR (polyuretaani) Galvanoitu teräs Maalatuissa koteloissa sinkkivalu kromipinnoitteella ja ruostumattomasta teräksestä valmistetuissa koteloissa AISI 304- tai 316 -terästä Ruostumaton teräs Laippa-aukot, sileät sivut Laippa-aukot, sileät sivut Harmaa RAL 7035 Materiaaleihin liittyvät tekniset tiedot löytyvät sivulta 5. Lisätietoja kustomointipalveluistamme löytyy sivulta 12. Tuotetiedot löytyvät osoitteesta Ulkotilassa suosittelemme sadekaton käyttöä. Kotelon pohjassa on hitsatut M8- pultit ja ovessa M6-pultit. Yhdellä sivulla on lisäksi maadoitukseen tarkoitettu M6-pultti. 14 CASEMET 2016

15 Casemet Cubo E -seinäkaapit, laippa-aukot, polyesterimaalattu teräs Ulkomitat (mm) Sisä- Leveys Korkeus Syvyys Alaosan syvyys syvyys (mm) Pakkaus- EFEF203015A 1 x B-laippa-aukko EFEF302015A 1 x C-laippa-aukko EFEF303015A 1 x C-laippa-aukko EFEF303020A 1 x C-laippa-aukko EFEF304020A 1 x C-laippa-aukko EFEF403015A 1 x C-laippa-aukko EFEF403020A 1 x C-laippa-aukko EFEF404020A 1 x C-laippa-aukko EFEF404030A 1 x C-laippa-aukko EFEF405020A 1 x C-laippa-aukko EFEF406020A 1 x C-laippa-aukko EFEF406030A 1 x C-laippa-aukko EFEF505020A 2 x C-laippa-aukko EFEF505030A 2 x C-laippa-aukko EFEF506030A 2 x C-laippa-aukko EFEF604020A 2 x C-laippa-aukko EFEF604030A 2 x C-laippa-aukko EFEF606020A 2 x C-laippa-aukko EFEF606030A 2 x C-laippa-aukko EFEF608020A 2 x C-laippa-aukko EFEF608030A 2 x C-laippa-aukko EFEF A 2 x C-laippa-aukko EFEF A 2 x C-laippa-aukko EFEF806030A 3 x C-laippa-aukko EFEF808020A 3 x C-laippa-aukko EFEF808030A 3 x C-laippa-aukko EFEF A 3 x C-laippa-aukko EFEF A 3 x C-laippa-aukko EFEF A 4 x C-laippa-aukko EFEF A 4 x C-laippa-aukko EFEF A 4 x C-laippa-aukko EFEF808030DA 3 x C-laippa-aukko, kaksiovinen EFEF DA 3 x C-laippa-aukko, kaksiovinen EFEF DA 4 x C-laippa-aukko, kaksiovinen EFEF DA 4 x C-laippa-aukko, kaksiovinen Casemet Cubo E -seinäkaapit, sileät sivut, polyesterimaalattu teräs koko (kpl) Snro EFEF203015A EFEF A EFEF808030DA Ulkomitat (mm) Sisäsyvyys Leveys Korkeus Syvyys (mm) Pakkauskoko (kpl) EFEP203015A Sileät sivut EFEP302015A Sileät sivut EFEP303015A Sileät sivut EFEP303020A Sileät sivut EFEP304020A Sileät sivut EFEP403015A Sileät sivut EFEP403020A Sileät sivut EFEP404020A Sileät sivut EFEP404030A Sileät sivut EFEP405020A Sileät sivut EFEP406020A Sileät sivut EFEP406030A Sileät sivut EFEP505020A Sileät sivut EFEP505030A Sileät sivut EFEP506030A Sileät sivut EFEP604020A Sileät sivut EFEP604030A Sileät sivut EFEP606020A Sileät sivut EFEP606030A Sileät sivut EFEP608020A Sileät sivut EFEP608030A Sileät sivut EFEP A Sileät sivut EFEP A Sileät sivut EFEP806030A Sileät sivut EFEP808020A Sileät sivut EFEP808030A Sileät sivut EFEP A Sileät sivut EFEP A Sileät sivut EFEP A Sileät sivut EFEP A Sileät sivut EFEP A Sileät sivut EFEP808030DA Sileät sivut EFEP DA Sileät sivut EFEP DA Sileät sivut EFEP DA Sileät sivut CASEMET

16 Casemet Cubo E -seinäkaapit Casemet Cubo E -seinäkaapit, sileät sivut, ruostumaton teräs Ulkomitat (mm) Sisä- Leveys Korkeus Syvyys Alaosan syvyys syvyys (mm) Pakkaus- ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut ESSP Sileät sivut koko (kpl) Snro ESSP ESSP Casemet Cubo E -seinäkaapit, sileät sivut, haponkestävä teräs Ulkomitat (mm) Sisä- Leveys Korkeus Syvyys syvyys (mm) Pakkaus- EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut EASP Sileät sivut koko (kpl) EASP CASEMET 2016

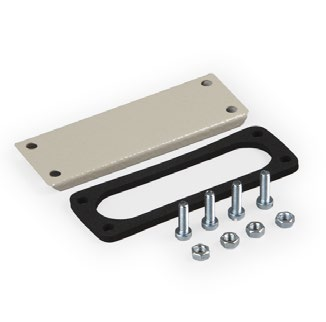

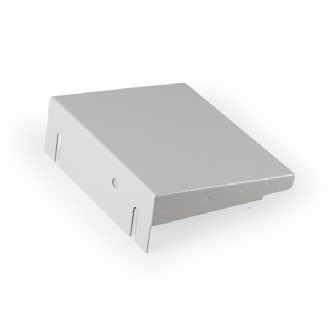

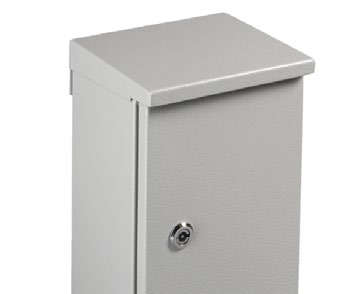

17 Sadekatot Mitat (mm) Pakkauskoko (kpl) Snro Maalattu, RAL 7035 ERS2015A Koolle EFEF203015A 165 x ERS3015A Koolle EFEF30xx15A 165 x ERS4015A Koolle EFEF403015A 165 x ERS3020A Koolle EFEF30xx20A 220 x ERS4020A Koolle EFEF40xx20A 220 x ERS5020A Koolle EFEF505020A 220 x ERS6020A Koolle EFEF60xx20A 220 x ERS8020A Koolle EFEF808020A 220 x ERS4030A Koolle EFEF40xx30A 320 x ERS5030A Koolle EFEF50xx30A 320 x ERS6030A Koolle EFEF60xx30A 320 x ERS8030A Koolle EFEF80xx30A 320 x ERS10030A Koolle EFEF100xx30A 320 x Ruostumaton teräs ERS2015B Koolle ESSP x ERS3015B Koolle ESSP30xx x ERS4015B Koolle ESSP x ERS3021B Koolle ESSP30xx x ERS4021B Koolle ESSP40xx x ERS5021B Koolle ESSP x ERS6021B Koolle ESSP60xx x ERS8021B Koolle ESSP x ERS4031B Koolle ESSP40xx x ERS5031B Koolle ESSP50xx x ERS6031B Koolle ESSP60xx x ERS8031B Koolle ESSP80xx x ERS10031B Koolle ESSP100xx x ERS2015A ERS2015B CASEMET

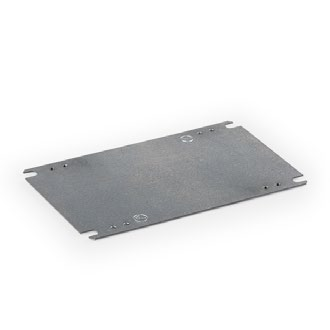

18 Asennuslevyt Mitat (mm) Pakkauskoko (kpl) Snro Asennuslevyt, galvanoitu teräs EMP x 300 mm koteloille 270 x 150 x EMP x 200 mm koteloille 170 x 250 x EMP x 300 mm koteloille 270 x 250 x EMP x 400 mm koteloille 370 x 250 x EMP x 300 mm koteloille 270 x 350 x EMP x 400 mm koteloille 370 x 350 x EMP x 500 mm koteloille 470 x 350 x 2, EMP x 600 mm koteloille 570 x 350 x 2, EMP x 500 mm koteloille 470 x 450 x 2, EMP x 600 mm koteloille 570 x 450 x 2, EMP x 400 mm koteloille 370 x 550 x 2, EMP x 600 mm koteloille 570 x 550 x 2, EMP x 800 mm koteloille 770 x 550 x EMP x 1000 mm koteloille 970 x 550 x EMP x 1200 mm koteloille 1170 x 550 x EMP x 600 mm koteloille 570 x 750 x EMP x 800 mm koteloille 770 x 750 x EMP x 1000 mm koteloille 970 x 750 x EMP x 1200 mm koteloille 1170 x 750 x EMP x 800 mm koteloille 750 x 970 x EMP x 1000 mm koteloille 970 x 950 x EMP x 1200 mm koteloille 1170 x 950 x EMP23 18 CASEMET 2016

19 DIN-kiskot ja DIN-kiskojen asennusprofiilit Mitat (mm) Pakkauskoko (kpl) Snro DIN-kiskot alaosalle, DIN 35, galvanoitu teräs DK3520B Alaosalle, 200 mm sivulle, pari 35 x DK3530B Alaosalle, 300 mm sivulle, pari 35 x DK3540B Alaosalle, 400 mm sivulle, pari 35 x DK3550B Alaosalle, 500 mm sivulle, pari 35 x DK3560B Alaosalle, 600 mm sivulle, pari 35 x DK3580B Alaosalle, 800 mm sivulle, pari 35 x DK35100B Alaosalle, 1000 mm sivulle, pari 35 x DIN-kiskon asennusprofiilit alaosalle, galvanoitu teräs EBP20 Alaosalle, 200 mm sivulle, pari 20 x EBP30 Alaosalle, 300 mm sivulle, pari 20 x EBP40 Alaosalle, 400 mm sivulle, pari 20 x EBP50 Alaosalle, 500 mm sivulle, pari 20 x EBP60 Alaosalle, 600 mm sivulle, pari 20 x EBP80 Alaosalle, 800 mm sivulle, pari 20 x EBP100 Alaosalle, 1000 mm sivulle, pari 20 x EBP120 Alaosalle, 1200 mm sivulle, pari 20 x DIN-kiskot ovelle, DIN 35, galvanoitu teräs DK3520D Ovelle, 200 mm sivulle, pari 35 x DK3530D Ovelle, 300 mm sivulle, pari 35 x DK3540D Ovelle, 400 mm sivulle, pari 35 x DK3550D Ovelle, 500 mm sivulle, pari 35 x DK3560D Ovelle, 600 mm sivulle, pari 35 x DK3580D Ovelle, 800 mm sivulle, pari 35 x DK35100D Ovelle, 1000 mm sivulle, pari 35 x DIN-kiskon asennusprofiilit ovelle, galvanoitu teräs EDP20 Ovelle, 200 mm sivulle, pari 15 x EDP30 Ovelle, 300 mm sivulle, pari 15 x EDP40 Ovelle, 400 mm sivulle, pari 15 x EDP50 Ovelle, 500 mm sivulle, pari 15 x EDP60 Ovelle, 600 mm sivulle, pari 15 x EDP80 Ovelle, 800 mm sivulle, pari 15 x EDP100 Ovelle, 1000 mm sivulle, pari 15 x EDP120 Ovelle, 1200 mm sivulle, pari 15 x DIN-kiskon asennusprofiilit alaosalle, EBP20. DIN-kiskon asennusprofiilit ovelle, EDP20. Peitelevyt ja laipat Mitat (mm) Pakkauskoko (kpl) Snro Peitelevyt ja laipat EVF2A Tuuletuslaippa, C-koko 93 x 222 x 7, ECF1A Peitelevy B-koko 48 x 137 x 7, ECF2A Peitelevy C-koko 93 x 222 x 7, ED10 Kolmiolukko 11 mm avaimella ø 28 x 32 x ø ED10M6 Lukko käsikahvalla, leveys 50 mm 50 x 45 x ø EKL1 Lukkosalpa, sis. 2 avainta ø 27 x 33 x ø EH1 Käsikahva, musta. 3-pistetankolukitukselle 48 x 180 x EDS2 Oven aukipitolaite, setti, galvanoitu teräs EG200 Maadoituspunos, M6>M6, 2,5 mm² Pituus 220 mm EFFL2.20 Kiinnityskorvat, 20 mm korkea, 4 kpl:n setti EFFL2.50 Kiinnityskorvat, 50 mm korkea, 4 kpl:n setti EFLM4 Kiinnityskorvan kiinnityslaatta, 4 kpl:n setti OLT42KEY DIN 3 -avain vakiolukolle 50 x 53 x ø Tuuletuslaippa C-koko, EVF2A. Peitelevy B-koko, ECF1A. CASEMET

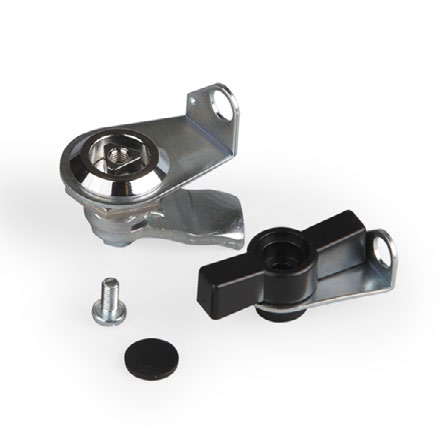

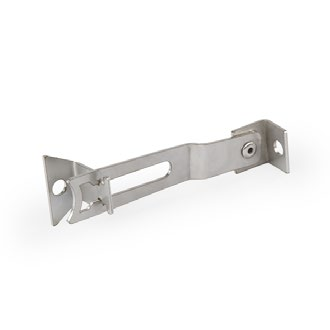

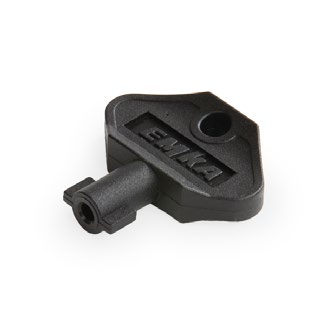

20 Casemet Cubo E -seinäkaapit Muut tarvikkeet Mitat Pakkaus- Snro (mm) koko (kpl) ED10 Kolmiolukko 11 mm avaimella ø 28 x 32 x ø ED10M6 Lukko käsikahvalla, leveys 50 mm 50 x 45 x ø EKL1 Lukkosalpa, sis. 2 avainta ø 27 x 33 x ø EH1 Käsikahva, musta. 3-pistetankolukitukselle 48 x 180 x EDS2 Oven aukipitolaite, setti, galvanoitu teräs EG200 Maadoituspunos, M6>M6, 2,5 mm² Pituus 220 mm EFFL2.20 Kiinnityskorvat, 20 mm korkea, 4 kpl:n setti EFFL2.50 Kiinnityskorvat, 50 mm korkea, 4 kpl:n setti EFLM4 Kiinnityskorvan kiinnityslaatta, 4 kpl:n setti OLT42KEY DIN 3 -avain vakiolukolle 50 x 53 x ø Kolmiolukko 11 mm avaimella, ED10. Lukko käsikahvalla, ED10M6. Lukkosalpa, sis. 2 avainta, EKL1. Musta käsikahva, 3-pistetankolukitukselle, EH1. Oven aukipitolaite, setti, EDS2. Maadoituspunos, EG200. Kiinnityskorvat, 20 mm korkea, EFFL2.20. Kiinnityskorvan kiinnityslaatta, EFLM4. DIN 3 -avain vakiolukolle, OLT- 42KEY. 20 CASEMET 2016

21 Tekniset piirustukset, Casemet Cubo E Mitat mm [tuuma] Casemet Cubo E 200 x 300 x 150 mm Casemet Cubo E 300 x 200 x 150 mm EFEF203015A 1 x B-laippa-aukko, polyesterimaalattu teräs EFEP203015A ESSP ESSF x B-laippa-aukko, ruostumaton teräs EASP Casemet Cubo E 300 x 300 x 150 mm EFEF302015A 1 x C-laippa-aukko, polyesterimaalattu teräs EFEP302015A ESSP ESSF x C-laippa-aukko, ruostumaton teräs EASP Casemet Cubo E 300 x 300 x 200 mm EFEF303015A 1 x C-laippa-aukko, polyesterimaalattu teräs EFEP303015A ESSP ESSF x C-laippa-aukko, ruostumaton teräs EASP Casemet Cubo E 300 x 400 x 200 mm EFEF303020A 1 x C-laippa-aukko, polyesterimaalattu teräs EFEP303020A ESSP ESSF x C-laippa-aukko, ruostumaton teräs EASP Casemet Cubo E 400 x 300 x 150 mm EFEF403020A EFEP403020A ESSP ESSF EASP x C-laippa-aukko, polyesterimaalattu teräs 1 x C-laippa-aukko, ruostumaton teräs EFEF403015A EFEP403015A ESSP ESSF EASP x C-laippa-aukko, polyesterimaalattu teräs 1 x C-laippa-aukko, ruostumaton teräs CASEMET

22 Tekniset piirustukset, Casemet Cubo E Mitat mm [tuuma] Casemet Cubo E 400 x 300 x 200 mm Casemet Cubo E 400 x 400 x 200 mm EFEF403020A 1 x C-laippa-aukko, polyesterimaalattu teräs EFEP403020A ESSP ESSF x C-laippa-aukko, ruostumaton teräs EASP Casemet Cubo E 400 x 400 x 300 mm EFEF404020A 1 x C-laippa-aukko, polyesterimaalattu teräs EFEP404020A ESSP ESSF x C-laippa-aukko, ruostumaton teräs EASP Casemet Cubo E 400 x 500 x 200 mm EFEF405020A 1 x C-laippa-aukko, polyesterimaalattu teräs EFEP405020A ESSP ESSF x C-laippa-aukko, ruostumaton teräs EASP Casemet Cubo E 400 x 600 x 200 mm EFEF404030A 1 x C-laippa-aukko, polyesterimaalattu teräs EFEP404030A ESSP ESSF x C-laippa-aukko, ruostumaton teräs EASP Casemet Cubo E 400 x 600 x 300 mm EFEF406020A EFEP406020A ESSP ESSF EASP x C-laippa-aukko, polyesterimaalattu teräs 1 x C-laippa-aukko, ruostumaton teräs EFEF406030A EFEP406030A ESSP ESSF EASP x C-laippa-aukko, polyesterimaalattu teräs 1 x C-laippa-aukko, ruostumaton teräs 22 CASEMET 2016

23 Tekniset piirustukset, Casemet Cubo E Mitat mm [tuuma] Casemet Cubo E 500 x 500 x 200 mm Casemet Cubo E 500 x 500 x 300 mm EFEF505020A 2 x C-laippa-aukko, polyesterimaalattu teräs EFEP505020A ESSP ESSF x C-laippa-aukko, ruostumaton teräs EASP Casemet Cubo E 500 x 600 x 300 mm EFEF505030A 2 x C-laippa-aukko, polyesterimaalattu teräs EFEP505030A ESSP ESSF x C-laippa-aukko, ruostumaton teräs EASP Casemet Cubo E 600 x 400 x 200 mm EFEF506030A 2 x C-laippa-aukko, polyesterimaalattu teräs EFEP506030A ESSP ESSF x C-laippa-aukko, ruostumaton teräs EASP Casemet Cubo E 600 x 400 x 300 mm EFEF604020A 2 x C-laippa-aukko, polyesterimaalattu teräs EFEP604020A ESSP ESSF x C-laippa-aukko, ruostumaton teräs EASP Casemet Cubo E 600 x 600 x 200 mm EFEF604030A EFEP604030A ESSP ESSF EASP x C-laippa-aukko, polyesterimaalattu teräs 2 x C-laippa-aukko, ruostumaton teräs EFEF606020A EFEP606020A ESSP ESSF EASP x C-laippa-aukko, polyesterimaalattu teräs 2 x C-laippa-aukko, ruostumaton teräs CASEMET

24 Tekniset piirustukset, Casemet Cubo E Mitat mm [tuuma] Casemet Cubo E 600 x 600 x 300 mm Casemet Cubo E 600 x 800 x 200 mm EFEF606030A EFEP606030A ESSP ESSF EASP x C-laippa-aukko, polyesterimaalattu teräs 2 x C-laippa-aukko, ruostumaton teräs EFEF608020A EFEP608020A ESSP ESSF EASP x C-laippa-aukko, polyesterimaalattu teräs 2 x C-laippa-aukko, ruostumaton teräs Casemet Cubo E 600 x 800 x 300 mm Casemet Cubo E 600 x 1000 x 300 mm EFEF608030A EFEP608030A ESSP ESSF EASP x C-laippa-aukko, polyesterimaalattu teräs 2 x C-laippa-aukko, ruostumaton teräs EFEF A EFEP A ESSP ESSF EASP x C-laippa-aukko, polyesterimaalattu teräs 2 x C-laippa-aukko, ruostumaton teräs Casemet Cubo E 600 x 1200 x 300 mm Casemet Cubo E 800 x 600 x 300 mm EFEF A EFEP A ESSP ESSF EASP x C-laippa-aukko, polyesterimaalattu teräs 2 x C-laippa-aukko, ruostumaton teräs EFEF806030A EFEP806030A ESSP ESSF EASP x C-laippa-aukko, polyesterimaalattu teräs 3 x C-laippa-aukko, ruostumaton teräs 24 CASEMET 2016

25 Tekniset piirustukset, Casemet Cubo E Mitat mm [tuuma] Casemet Cubo E 800 x 800 x 200 mm Casemet Cubo E 800 x 800 x 300 mm EFEF808020A EFEP808020A ESSP ESSF EASP x C-laippa-aukko, polyesterimaalattu teräs 3 x C-laippa-aukko, ruostumaton teräs EFEF808030A EFEP808030A ESSP ESSF EASP x C-laippa-aukko, polyesterimaalattu teräs 3 x C-laippa-aukko, ruostumaton teräs Casemet Cubo E 800 x 1000 x 300 mm Casemet Cubo E 800 x 1200 x 300 mm EFEF A EFEP A ESSP ESSF EASP x C-laippa-aukko, polyesterimaalattu teräs 3 x C-laippa-aukko, ruostumaton teräs EFEF A EFEP A ESSP ESSF EASP x C-laippa-aukko, polyesterimaalattu teräs 3 x C-laippa-aukko, ruostumaton teräs Casemet Cubo E 1000 x 800 x 300 mm Casemet Cubo E 1000 x 1000 x 300 mm EFEF A EFEP A ESSP ESSF EASP x C-laippa-aukko, polyesterimaalattu teräs 4 x C-laippa-aukko, ruostumaton teräs EFEF A EFEP A ESSP ESSF EASP x C-laippa-aukko, polyesterimaalattu teräs 4 x C-laippa-aukko, ruostumaton teräs CASEMET

26 Tekniset piirustukset, Casemet Cubo E Mitat mm [tuuma] Casemet Cubo E 1000 x 1200 x 300 mm Casemet Cubo E 800 x 800 x 300 mm EFEF A 4 x C-laippa-aukko, polyesterimaalattu teräs EFEP A ESSP ESSF x C-laippa-aukko, ruostumaton teräs EASP Casemet Cubo E 800 x 1000 x 300 mm EFEF808030DA 3 x C-laippa-aukko, polyesterimaalattu teräs EFEP808030DA ESSP808030D ESSF808030D 3 x C-laippa-aukko, ruostumaton teräs EASP808030D Casemet Cubo E 1000 x 1000 x 300 mm EFEF DA 3 x C-laippa-aukko, polyesterimaalattu teräs EFEP DA ESSP D ESSF D 3 x C-laippa-aukko, ruostumaton teräs EASP D Casemet Cubo E 1000 x 1200 x 300 mm EFEF DA EFEP DA ESSP D ESSF D EASP D 4 x C-laippa-aukko, polyesterimaalattu teräs 4 x C-laippa-aukko, ruostumaton teräs Tämä ruutu on tarkoituksellisesti tyhjä. EFEF DA EFEP DA ESSP D ESSF D EASP D 4 x C-laippa-aukko, polyesterimaalattu teräs 4 x C-laippa-aukko, ruostumaton teräs 26 CASEMET 2016

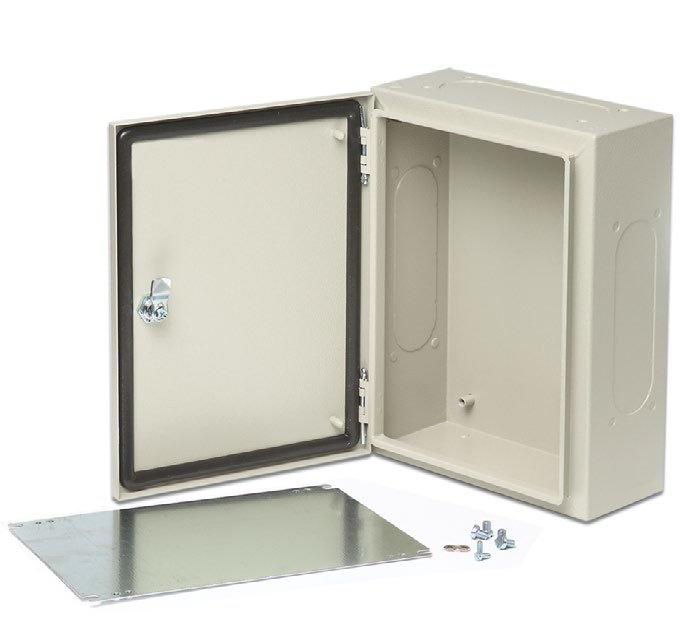

27 Casemet Cubo EO -seinäkaapit IP 66 Koot 190 x 240 x x 960 x 248 mm Casemet Cubo EO -seinäkaapit lyhyesti: Laippa-aihiot pohjan kaikilla neljällä sivulla Saatavilla 22 koossa Ovessa on neljänneskierroksen kääntyvä salpa Ovi aukeaa 110 astetta Kiinteä M8-kierreholkki asennuslevylle pohjassa M6-pultti alaosan yhdellä sivulla sekä kaksi M6-pulttia ovessa maadoitusta varten Erinomainen valinta suurempien kokoonpanojen rakentamiseen. Tuotepaketin sisältö: Kotelon alaosa Ovi Asennuslevy M8-ruuveineen ja maadoitustarvikkeineen Salpa talttauralla Tuotteeseen saatavilla olevat kustomointipalvelut: Työstö Painatus Väripalvelu Komponenttien kokoonpano Vaatimustenmukaisuus Teräskotelot: K 4 J Tekniset tiedot Kotelointiluokka: IP 66 Iskunkesto: IK 09 (-25 C C) Materiaali Alaosa/ovi: Polyesterimaalattu teräs Tiiviste: PUR (polyuretaani) Asennuslevy: Galvanoitu teräs Aihiovaihtoehdot Polyesterimaalatut Laippa-aihiot teräskotelot: Vakioväri Polyesterimaalatut Harmaa RAL 7035 teräskotelot: Materiaaleihin liittyvät tekniset tiedot löytyvät sivulta 5. Lisätietoja kustomointipalveluistamme löytyy sivulta 12. Koteloissa on laippa-aihiot kaikilla neljällä sivulla. Tuotetiedot löytyvät osoitteesta CASEMET

28 Casemet Cubo EO -seinäkaapit Casemet Cubo EO -seinäkaapit, laippa-aihiot, polyesterimaalattu teräs Ulkomitat (mm) Sisä- Pakkaus- Snro Leveys Korkeus Syvyys Alaosan syvyys syvyys (mm) koko (kpl) EOK192414A 4 x B-laippa-aihio EOJ192814A 2 x B-laippa-aihio + 2 x C-laippa-aihio EOJ192819A 2 x B-laippa-aihio + 2 x C-laippa-aihio EOM193814A 2 x B-laippa-aihio + 2 x C-laippa-aihio EOM193819A 2 x B-laippa-aihio + 2 x C-laippa-aihio EOL242814A 2 x B-laippa-aihio + 2 x C-laippa-aihio EOO282814A 4 x C-laippa-aihio EOO282819A 4 x C-laippa-aihio EOP283814A 4 x C-laippa-aihio EOP283819A 4 x C-laippa-aihio EOT285614A 6 x C-laippa-aihio EOT285619A 6 x C-laippa-aihio EOR383814A 4 x C-laippa-aihio EOR383819A 4 x C-laippa-aihio EOU385614A 6 x C-laippa-aihio EOU385619A 6 x C-laippa-aihio EOU385625A 6 x C-laippa-aihio EOV388419A 8 x C-laippa-aihio EOV388425A 8 x C-laippa-aihio EOY484825A 4 x C-laippa-aihio EOZ487625A 6 x C-laippa-aihio EOQ489625A 6 x C-laippa-aihio EOJ192814A Asennuslevyt, galvanoitu teräs EOR383814A Mitat Pakkaus- Snro (mm) koko (kpl) EOK1 190 x 240 mm koteloille 140 x 190 x 1, EOJ1 190 x 280 mm koteloille 140 x 230 x 1, EOM1 190 x 380 mm koteloille 140 x 330 x 1, EOL1 240 x 280 mm koteloille 190 x 230 x 1, EOO1 280 x 280 mm koteloille 230 x 230 x 1, EOP1 280 x 380 mm koteloille 230 x 330 x 1, EOT1 280 x 560 mm koteloille 230 x 510 x 1, EOR1 380 x 380 mm koteloille 330 x 330 x 1, EOU1 380 x 560 mm koteloille, 1,5 mm paksu 330 x 510 x 1, EOU3 380 x 560 mm koteloille, 2,5 mm paksu 330 x 510 x 2, EOV1 380 x 840 mm koteloille, 1,5 mm paksu 330 x 790 x 1, EOV3 380 x 840 mm koteloille, 2,5 mm paksu 330 x 790 x 2, EOY1 480 x 480 mm koteloille 430 x 430 x 1, EOZ1 480 x 760 mm koteloille, 1,5 mm paksu 430 x 710 x 1, EOZ3 480 x 760 mm koteloille, 2,5 mm paksu 430 x 710 x 2, EOQ1 480 x 960 mm koteloille, 1,5 mm paksu 430 x 910 x 1, EOQ3 480 x 960 mm koteloille, 2,5 mm paksu 430 x 910 x 2, EOJ1 28 CASEMET 2016

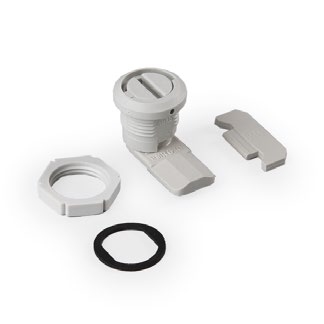

29 Casemet Cubo EO -seinäkaapit Muut tarvikkeet Mitat Pakkaus- Snro (mm) koko (kpl) Lukitustarvikkeet EO71.04 Riippulukon salparauta EO71.05 Riippulukon salparauta ja käsisalpa EO71.06 Työkalusalpa, DIN 3 DIN EO71.07 T-väännin r 10/M OLT42KEY Avain DIN 3 -salpaan 50 x 53 x ø Laippatarvikkeet EO72.07 Laipan kiinnityspakkaus, B-koko M EO72.08 Laipan kiinnityspakkaus, C-koko M EO72.10 Kierrelevy M6, B-aukolle M EO72.11 Kierrelevy M8, C-aukolle M Kiinnityskorvat EOFL2.20 Kiinnityskorvat, 4 kpl:n setti, 20 mm korkea EOFL2.50 Kiinnityskorvat, 4 kpl:n setti, 50 mm korkea Muut tarvikkeet EVF2A Tuuletuslaippa, C-koko 93 x 222 x 7, EDS2 Oven aukipitolaite, setti, galvanoitu teräs Riippulukon salparauta, EO Riippulukon salparauta ja käsisalpa, EO Työkalusalpa, DIN 3, EO T-väännin, EO Avain DIN 3 -salpaan, OLT42KEY. Laipan kiinnityspakkaus, B-koko, EO Kierrelevy M6, B-aukolle, EO Kiinnityskorvat, 20 mm korkea, EOFL2.20. Tuuletuslaippa C-koko, EVF2A. Oven aukipitolaite, setti, EDS2. CASEMET

30 Tekniset piirustukset, Casemet Cubo EO Mitat mm [tuuma] Casemet Cubo EO 190 x 240 x 138 mm Casemet Cubo EO 190 x 280 x 138 mm EOK192414A 4 x B-laippa-aihio EOJ192814A 2 x B-laippa-aihio + 2 x C-laippa-aihio Casemet Cubo EO 190 x 280 x 193 mm Casemet Cubo EO 190 x 380 x 138 mm EOJ192819A 2 x B-laippa-aihio + 2 x C-laippa-aihio EOM193814A 2 x B-laippa-aihio + 2 x C-laippa-aihio Casemet Cubo EO 190 x 380 x 193 mm Casemet Cubo EO 240 x 280 x 138 mm EOM193819A 2 x B-laippa-aihio + 2 x C-laippa-aihio EOL242814A 2 x B-laippa-aihio + 2 x C-laippa-aihio 30 CASEMET 2016

31 Tekniset piirustukset, Casemet Cubo EO Mitat mm [tuuma] Casemet Cubo EO 280 x 280 x 138 mm Casemet Cubo EO 280 x 280 x 193 mm EOO282814A 4 x C-laippa-aihio EOO282819A 4 x C-laippa-aihio Casemet Cubo EO 280 x 380 x 138 mm Casemet Cubo EO 280 x 380 x 193 mm EOP283814A 4 x C-laippa-aihio EOP283819A 4 x C-laippa-aihio Casemet Cubo EO 280 x 560 x 138 mm Casemet Cubo EO 280 x 560 x 193 mm EOT285614A 6 x C-laippa-aihio EOT285619A 6 x C-laippa-aihio CASEMET

32 Tekniset piirustukset, Casemet Cubo EO Mitat mm [tuuma] Casemet Cubo EO 380 x 380 x 138 mm Casemet Cubo EO 380 x 380 x 193 mm EOR383814A 4 x C-laippa-aihio EOR383819A 4 x C-laippa-aihio Casemet Cubo EO 380 x 560 x 138 mm Casemet Cubo EO 380 x 560 x 193 mm EOU385614A 6 x C-laippa-aihio EOU385619A 6 x C-laippa-aihio Casemet Cubo EO 380 x 560 x 248 mm Casemet Cubo EO 380 x 840 x 193 mm EOU385625A 6 x C-laippa-aihio EOV388419A 8 x C-laippa-aihio 32 CASEMET 2016

33 Tekniset piirustukset, Casemet Cubo EO Mitat mm [tuuma] Casemet Cubo EO 380 x 840 x 248 mm Casemet Cubo EO 480 x 480 x 248 mm EOV388425A 8 x C-laippa-aihio EOY484825A 4 x C-laippa-aihio Casemet Cubo EO 480 x 760 x 248 mm Casemet Cubo EO 480 x 960 x 248 mm EOZ487625A 6 x C-laippa-aihio EOQ489625A 6 x C-laippa-aihio CASEMET

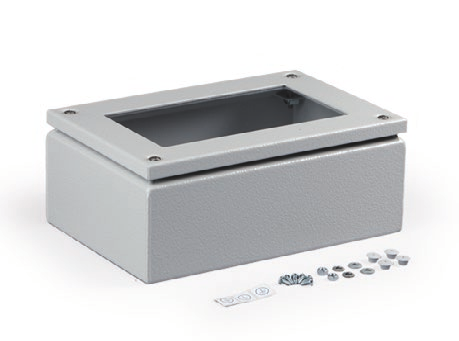

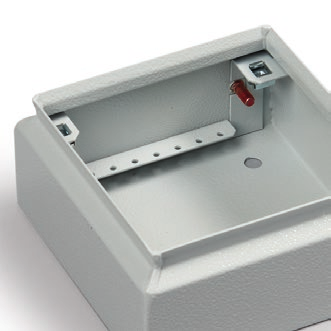

34 Casemet Cubo F -riviliitinkotelot IP 66 Koot 150 x 150 x x 400 x 120 mm Casemet Cubo F -riviliitinkotelot lyhyesti: Sileäsivuinen 120 mm:n syvyiset polyesterimaalatut vakiokotelot ovat saatavilla myös laippa-aukoin tai polykarbonaatti ikkunalla varustettuina Saatavilla 30 koossa ja kahdella alaosan syvyydellä Pieniä painonappikoteloita myös saatavilla neljässä koossa Kotelossa on rei itetty tuki DIN-kiskolle tai asennuslevylle, mikä mahdollistaa kotelon kaikkien sivujen käytön kaapelien läpi vientiin Alaosan yhdellä sivulla M6-pultti maadoitusta varten Ruostumattomasta AISI 316 -teräksestä valmistetut kotelot ovat saatavilla pyynnöstä Asiakaskohtaiset koot ovat saatavilla myös pienissä erissä kilpailukykyisin hinnoin Kaikki mallit voidaan toimittaa saranoilla varustettuina Polyesterimaalatuissa koteloissa on seinäkiinnitysreiät. Ruostumattomasta teräksestä valmistetuissa malleissa on vain porausmerkinnät Tuotepaketin sisältö: Kotelon alaosa Kansi Kansiruuvit tiivisteillä ja korimuttereilla Peitetulpat asennusruuveille M6-mutteri ja prikka maadoitusta varten Maadoitusmerkit Laippa-aukolla varustetuissa malleissa on myös peitelevyt, pultit ja prikat Tuotteeseen saatavilla olevat kustomointipalvelut: Asiakaskohtainen mitoitus Työstö Väripalvelu Komponenttien kokoonpano Lisätietoja kustomointipalveluistamme löytyy sivulta 12. Vaatimustenmukaisuus Teräskotelot: Tekniset tiedot Kotelointiluokka: Iskunkesto: Materiaali Alaosa/kansi: Tiiviste: Kansiruuvin tiiviste: Materiaaleihin liittyvät tekniset tiedot löytyvät sivulta 5. Koteloissa on vakiona rei itetty tuki DIN-kiskolle tai asennuslevylle. Optimoidut asennustuet mahdollistavat kotelon kaikkien sivujen käytön kaapelien läpivienteihin. K 4 J IP 66 kahdella kansiruuvilla IP 65 IK 09 (-25 C C), ikkunalliset mallit IK 07 (-5 C C) Polyesterimaalattu teräs tai ruostumaton teräs AISI 304 PUR (polyuretaani) Dryflex (SEBS) Aihiovaihtoehdot Polyesterimaalatut kotelot: Sileät sivut, laippa-aukot Ruostumattomasta teräksestä valmistetut kotelot: Sileät sivut Vakioväri Polyesterimaalatut kotelot: Harmaa RAL mm:n syvyiset polysteri-maalatut kotelot ovat saatavilla laippa-aukoin varustettuina. Tuotepakkaus sisältää peite-levyt, pultit ja prikat. Tuotetiedot löytyvät osoitteesta 34 CASEMET 2016

35 Casemet Cubo F -riviliitinkotelot, sileät sivut, polyesterimaalattu teräs Ulkomitat (mm) Sisä- Leveys Korkeus Syvyys Alaosan syvyys Pakkaus- syvyys (mm) (kpl) FFUP151508A Sileät sivut , FFUP202008A Sileät sivut , FFUP301508A Sileät sivut , FFUP302008A Sileät sivut , FFUP303008A Sileät sivut , FFUP402008A Sileät sivut , FFUP403008A Sileät sivut , FFUP404008A Sileät sivut , FFUP502008A Sileät sivut , FFUP503008A Sileät sivut , FFUP602008A Sileät sivut , FFUP603008A Sileät sivut , FFUP604008A Sileät sivut , FFUP802008A Sileät sivut , FFUP804008A Sileät sivut , FFUP151512A Sileät sivut , FFUP202012A Sileät sivut , FFUP301512A Sileät sivut , FFUP302012A Sileät sivut , FFUP303012A Sileät sivut , FFUP402012A Sileät sivut , FFUP403012A Sileät sivut , FFUP404012A Sileät sivut , FFUP502012A Sileät sivut , FFUP503012A Sileät sivut , FFUP602012A Sileät sivut , FFUP603012A Sileät sivut , FFUP604012A Sileät sivut , FFUP802012A Sileät sivut , FFUP804012A Sileät sivut , koko Snro FFUP FFUP403012A Casemet Cubo F -riviliitinkotelot, sileät sivut, ruostumaton teräs Ulkomitat (mm) Sisä- Pakkaus- Snro Leveys Korkeus Syvyys Alaosan syvyys syvyys (mm) koko (kpl) FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP Sileät sivut , FSUP FSUP403012A CASEMET

36 Casemet Cubo F-riviliitinkotelot, sileät sivut, haponkestävä teräs Ulkomitat (mm) Sisä- Pakkaus- Leveys Korkeus Syvyys Alaosan syvyys syvyys (mm) koko (kpl) FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 FAUP Sileät sivut ,5 1 Snro FAUP FAUP Casemet Cubo F -riviliitinkotelot Casemet Cubo F -riviliitinkotelot, laippa-aukot, polyesterimaalattu teräs Laippa-aukon koko: 192 x 62 mm Ulkomitat (mm) Sisä- Leveys Korkeus Syvyys Alaosan syvyys Pakkaus- syvyys (mm) (kpl) FFUF301512A Laipat/sivu: , FFUF302012A Laipat/sivu: , FFUF303012A Laipat/sivu: , FFUF402012A Laipat/sivu: , FFUF403012A Laipat/sivu: , FFUF404012A Laipat/sivu: , FFUF502012A Laipat/sivu: , FFUF503012A Laipat/sivu: , FFUF602012A Laipat/sivu: , FFUF603012A Laipat/sivu: , FFUF604012A Laipat/sivu: , FFUF802012A Laipat/sivu: , FFUF804012A Laipat/sivu: , koko Snro FFUF303012A Casemet Cubo F -riviliitinkotelot, polykarbonaatti-ikkuna, polyesterimaalattu teräs Ulkomitat (mm) Sisä- Pakkaus- Snro Leveys Korkeus Syvyys Alaosan syvyys syvyys (mm) koko (kpl) FFUW202012A Ikkunan koko: 120 x 120 mm , FFUW302012A Ikkunan koko: 220 x 120 mm , FFUW402012A Ikkunan koko: 320 x 120 mm , FFUW502012A Ikkunan koko: 420 x 120 mm , FFUW602012A Ikkunan koko: 520 x 120 mm , FFUW802012A Ikkunan koko: 720 x 120 mm , FFUW302012A 36 CASEMET 2016

37 Casemet Cubo F -kotelot, painonappiaukotus Aukotuksiin asennetut komponentit saattavat madaltaa kotelointiluokkaa. Ulkomitat (mm) Sisäsyvyys Pakkauskoko Snro Leveys Leveys Syvyys Alaosan syvyys (mm) (kpl) FSPB painonappiaukko FSPB painonappiaukkoa FSPB painonappiaukkoa FSPB painonappiaukkoa FSPB Casemet Cubo F -riviliitinkotelot Asennuslevyt ja DIN-kiskot Mitat (mm) Pakkauskoko (kpl) Snro Asennuslevyt, galvanoitu teräs FMP x 150 mm koteloille 135 x 100 x FMP x 200 mm koteloille 185 x 150 x FMP x 150 mm koteloille 285 x 100 x FMP x 200 mm koteloille 285 x 150 x FMP x 300 mm koteloille 285 x 250 x FMP x 200 mm koteloille 385 x 150 x FMP x 300 mm koteloille 385 x 250 x FMP x 400 mm koteloille 385 x 350 x FMP x 200 mm koteloille 485 x 150 x FMP x 300 mm koteloille 485 x 250 x FMP x 200 mm koteloille 585 x 150 x FMP x 300 mm koteloille 585 x 250 x FMP x 400 mm koteloille 585 x 350 x FMP x 200 mm koteloille 785 x 150 x FMP x 400 mm koteloille 785 x 350 x DIN-kiskot, galvanoitu teräs DK mm sivulle 35 x DK mm sivulle 35 x DK mm sivulle 35 x DK mm sivulle 35 x DK mm sivulle 35 x DK mm sivulle 35 x DK mm sivulle 35 x FMP1515 Muut tarvikkeet Mitat Pakkaus- Snro (mm) koko (kpl) FFUF1A Peitelevy 84 x 214 x FHI2 Saranapari, ruostumaton teräs 30 x 15 x EFFL2.20 Kiinnityskorvat, 20 mm korkea, 4 kpl:n setti EFFL2.50 Kiinnityskorvat, 50 mm korkea, 4 kpl:n setti FFL1 Kiinnityskorvat, 10 mm korkea, 4 kpl:n setti FFL2 Kiinnityskorvat, 10 mm korkea, 4 kpl:n setti Peitelevy, FFUF1A. Saranapari, FHI2. Kiinnityskorvat, 20 mm korkea, EFFL2.20. CASEMET

38 Tekniset piirustukset, Casemet Cubo F Mitat mm [tuuma] Casemet Cubo F 100 x 100 x 90 mm 4 ID A B Description 3 Date Casemet Fisrst issue Cubo F 100 x 160 x mm AKu 20,5mm reiän ja hits.ruuvien paikka muuttunut. Din-kisko kannake lisätty. PUY110 vaihdettu PUM112, PUM79 vaihdettu PUM (2X) By AKu 8 Appr. 4 A ID A B 5 6 First issue 20,5mm reiän ja hits.ruuvien paikka muuttunut PUY110 vaihdettu PUM112, PUM79 va >400 =1000 ±0,8 >120 =400 ±0,5 >30 =120 ±0,3 >6 =30 ±0,2 40 FSPB > =6 ±0,1 1 painonappiaukko 2 3 Casemet Cubo F 100 x 220 x 90 mm 3 4 ID A B 5 FSPB PUM112 6 Vetokierreniitti 2 painonappiaukkoa M8 A2 tasakanta umpi 7 27 Description SCREW GASKET First issue 3 VPRK KANSIRUUVI AKu 20,5mm Casemet 2 reiän RST ja 8766 hits.ruuvien paikka Cubo muuttunut. Din-kisko KANSIF kannake 100 lisätty. x 280 x mm AKu PUY110 vaihdettu 1 RST 8765 PUM112, PUM79 vaihdettu PUM179 FSUP-POHJA 160 Date 170 By 8 Appr. 2 A 3 Painonappikotelot, aukotus 27 3 VPRK KANSIRUUVI Casemet 2 RST 8770 Cubo KANSI F 150 x 150 x 80 mm >0,5 =3 ±0, M6x12 Weld Stud Inside cover A Opening Opening 1:3 100 >400 =1000 ±0,8 >120 =400 ±0,5 >30 =120 ±0,3 >6 =30 ±0,2 >3 =6 ±0,1 >0,5 =3 ±0,1 45 PUM112 (2x) 5 4 Part VPTS 88 PUM179 Code M6x12 Weld Stud Inside cover Drawing No KORIMUTTERI M5 RST Description M6x16 Weld Stud Opening A Information B 80 Opening Pcs C D 1: PUM112 (4x) 6 PUM112 5 VPTS 88 4 PUM179 3 VPRK RST RST 8767 Part Code Material: RST 1, Drawing No. Tolerance ISO 2768-m 45 A 1: :3 model FSPB PART Material: RST 1,25 Ensto Mat: Supplier: - Tool No: drawing FSPB DRAWING 45 Tolerance ISO 2768-m ENSTO FINLAND OY Scale 1:2 - - Date By Checked Ctrl A 1: AKu Weight [g]: 1217,2 g Volume: - Enclosure FSPB Harj.suunta Replaces: Replaced: Drw No: Ref: Code: Sheet No: CUBO F FSPB (1) B E B 1:3 model FSPB PART drawing FSPB DRAWING Supplier: - ENSTO FINLAND OY Scale Date 1:2 By - Checked - Ctrl AKu >400 =1000 ±0, Opening 280 M6x16 Weld Stud 260 Opening >120 =400 ±0,5 >30 =120 ±0, M6x12 Weld Stud Inside cover A Opening M6x12 Weld Stud Inside cover PUM112 (4x) 1 A Opening C 100 >6 =30 ±0,2 > =6 ±0,1 >0,5 =3 ±0,1 FSPB painonappiaukkoa Vetokierreniitti 4 painonappiaukkoa M8 A2 tasakanta umpi 6 FSPB PUM112-5 VPTS 88 - SCREW GASKET 4 PUM179 KORIMUTTERI M5 RST 1 RST 8769 FSUP-POHJA Part Code Drawing No. Description Information Material: RST 1,25 Ensto Mat: Pcs D VPTS 88 PUM179 VPRK RST SCREW GASKET KORIMUTTERI M5 RST KANSIRUUVI KANSI Tolerance ISO 2768-m A 1: model FSPB PART drawing FSPB DRAWING Supplier: - Tool No: ENSTO FINLAND OY Scale Date :3 By AKu - Checked - Ctrl Weight [g]: 1217,2 g Volume: - Enclosure Replaces: Replaced: FSPB Drw No: B Ref: CUBO F Code: FSPB Sheet No: 1 (1) E FSPB FSPB FSPB FSPB A 1:1 1 painonappiaukko 2 painonappiaukkoa 3 painonappiaukkoa 4 painonappiaukkoa FFUP151508A FSUP FAUP CASEMET 2016

39 Tekniset piirustukset, Casemet Cubo F Mitat mm [tuuma] Casemet Cubo F 200 x 200 x 80 mm Casemet Cubo F 300 x 150 x 80 mm FFUP202008A FSUP FAUP FFUP301508A FSUP FAUP Casemet Cubo F 300 x 200 x 80 mm Casemet Cubo F 300 x 300 x 80 mm FFUP302008A FSUP FAUP FFUP303008A FSUP FAUP Casemet Cubo F 400 x 200 x 80 mm Casemet Cubo F 400 x 300 x 80 mm FFUP402008A FSUP FAUP FFUP403008A FSUP FAUP CASEMET

40 Tekniset piirustukset, Casemet Cubo F Mitat mm [tuuma] Casemet Cubo F 400 x 400 x 80 mm Casemet Cubo F 500 x 200 x 80 mm FFUP404008A FSUP FAUP FFUP502008A FSUP FAUP Casemet Cubo F 500 x 300 x 80 mm Casemet Cubo F 600 x 200 x 80 mm FFUP503008A FSUP FAUP FFUP602008A FSUP FAUP Casemet Cubo F 600 x 300 x 80 mm Casemet Cubo F 600 x 400 x 80 mm FFUP603008A FSUP FAUP FFUP604008A FSUP FAUP CASEMET 2016

41 Tekniset piirustukset, Casemet Cubo F Mitat mm [tuuma] Casemet Cubo F 800 x 200 x 80 mm Casemet Cubo F 800 x 400 x 80 mm FFUP802008A FSUP FAUP FFUP804008A FSUP FAUP Casemet Cubo F 150 x 150 x 120 mm Casemet Cubo F 200 x 200 x 120 mm FFUP151512A FSUP FAUP FFUP202012A FSUP FAUP Casemet Cubo F 200 x 200 x 120 mm Casemet Cubo F 300 x 150 x 120 mm FFUW202012A PC-ikkuna: 120 x 120 mm, polyesterimaalattu teräs FFUP301512A FSUP FFUF301512A FAUP Laipat/sivu: , polyesterimaalattu teräs CASEMET

42 Tekniset piirustukset, Casemet Cubo F Mitat mm [tuuma] Casemet Cubo F 300 x 200 x 120 mm Casemet Cubo F 300 x 200 x 120 mm FFUP302012A FSUP FFUF302012A FAUP Laipat/sivu: , polyesterimaalattu teräs FFUW302012A PC-ikkuna: 220 x 120 mm, polyesterimaalattu teräs Casemet Cubo F 300 x 300 x 120 mm Casemet Cubo F 400 x 200 x 120 mm FFUP303012A FSUP FFUF303012A FAUP Laipat/sivu: , polyesterimaalattu teräs FFUP402012A FSUP FFUF402012A FAUP Laipat/sivu: , polyesterimaalattu teräs Casemet Cubo F 400 x 200 x 120 mm Casemet Cubo F 400 x 300 x 120 mm FFUW402012A PC-ikkuna: 320 x 120 mm, polyesterimaalattu teräs FFUP403012A FSUP FFUF403012A FAUP Laipat/sivu: , polyesterimaalattu teräs 42 CASEMET 2016

43 Tekniset piirustukset, Casemet Cubo F Mitat mm [tuuma] Casemet Cubo F 400 x 400 x 120 mm Casemet Cubo F 500 x 200 x 120 mm FFUP404012A FSUP FFUF404012A FAUP Laipat/sivu: , polyesterimaalattu teräs FFUP502012A FSUP FFUF502012A FAUP Laipat/sivu: , polyesterimaalattu teräs Casemet Cubo F 500 x 200 x 120 mm Casemet Cubo F 500 x 300 x 120 mm FFUW502012A PC-ikkuna: 420 x 120 mm, polyesterimaalattu teräs FFUP503012A FSUP FFUF503012A FAUP Laipat/sivu: , polyesterimaalattu teräs Casemet Cubo F 600 x 200 x 120 mm Casemet Cubo F 600 x 200 x 120 mm FFUP602012A FSUP FFUF602012A FAUP Laipat/sivu: , polyesterimaalattu teräs FFUW602012A PC-ikkuna: 520 x 120 mm, polyesterimaalattu teräs CASEMET

44 Tekniset piirustukset, Casemet Cubo F Mitat mm [tuuma] Casemet Cubo F 600 x 300 x 120 mm Casemet Cubo F 600 x 400 x 120 mm FFUP603012A FSUP FFUF603012A FAUP Laipat/sivu: , polyesterimaalattu teräs FFUP604012A FSUP FFUF604012A FAUP Laipat/sivu: , polyesterimaalattu teräs Casemet Cubo F 800 x 200 x 120 mm Casemet Cubo F 800 x 200 x 120 mm FFUP802012A FSUP FFUF802012A FAUP Laipat/sivu: , polyesterimaalattu teräs FFUW802012A PC-ikkuna: 720 x 120 mm, polyesterimaalattu teräs Casemet Cubo F 800 x 400 x 120 mm FFL1 FFL2 FFUP804012A FSUP FFUF804012A FAUP Laipat/sivu: , polyesterimaalattu teräs FFL1 FFL2 Kiinnityskorvat, 10 mm korkea, 4 kpl:n setti Kiinnityskorvat, 10 mm korkea, 4 kpl:n setti 44 CASEMET 2016

45 Yleiset kotelotarvikkeet Tolppakiinnitysraudat metallikoteloihin Tuuletusventtiilit ja huohottimet Holkkitiivisteet, vastamutterit, peitetulpat, messinki Laajennus- ja vähennysnippelit,messinki ja kalvotiivisteet Muut tarvikkeet CASEMET

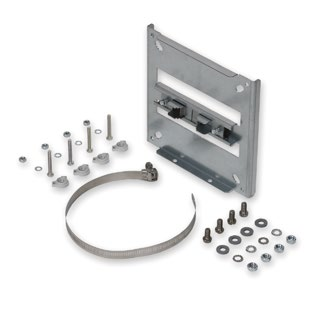

46 Tolppakiinnitysraudat Tolppakiinnike on suunniteltu kiinnittämään turvallisesti tolppaan Casemet Cubo -metallikotelot. Tolppakiinnike sisältää kiinnityskiskot tai -levyn, letkukiinnikkeen sekä tarvittavat ruuvit. Tolpan halkaisija voi vaihdella 38 ja 140 mm välillä. Mitat (mm) 2 kiskon setit Pakkauskoko (kpl) Snro PMK mm leveälle kotelolle 28 x 35 x PMK mm leveälle kotelolle 28 x 35 x PMK mm leveälle kotelolle 28 x 35 x PMK mm leveälle kotelolle 28 x 35 x PMK mm leveälle kotelolle 28 x 35 x PMK mm leveälle kotelolle 28 x 35 x Setit levyllä PMK mm leveälle kotelolle 41 x 150 x PMK mm leveälle kotelolle 41 x 200 x PMK2020 PMK20 PMK20 PMK50 PMK2020 Tuuletusventtiilit ja huohottimet Mitat Pakkaus- Snro (mm) koko (kpl) BPA10H Huohotin, IP 68, polyamidi, harmaa, 120 l/h ø19 x BSS10S Huohotin, IP 68, AISI 304, 16l/h ø19 x BSS10H Huohotin, IP 68, AISI 304, 120l/h ø19 x Huohotin, IP 68, ruostumaton teräs, 16 l/h, BSS10S. 46 CASEMET 2016

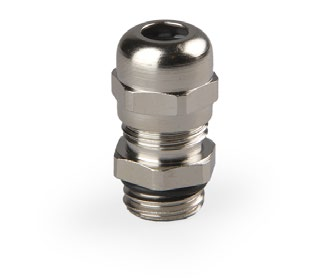

47 Holkkitiivisteet, messinki Mitat Pakkauskoko (kpl) Snro Metriset kierteet, vedonpoistimella ja O-renkaalla KTM12.12 Kaapelin ø 3-6,5 mm, kierteen pituus 6 mm M KTM12.16 Kaapelin ø 4-8 mm, kierteen pituus 7 mm M KTM12.20 Kaapelin ø 6-12 mm, kierteen pituus 8 mm M KTM12.25 Kaapelin ø mm, kierteen pituus 8 mm M KTM12.32 Kaapelin ø mm, kierteen pituus 9 mm M KTM12.40 Kaapelin ø mm, kierteen pituus 9 mm M KTM12.50 Kaapelin ø mm, kierteen pituus 9 mm M KTM Kaapelin ø mm, kierteen pituus 14 mm M KTM12.12 Vastamutterit, messinki Mitat Pakkaus- koko (kpl) Snro Metriset kierteet PTK16.12 Korkeus/ø 2,8/15 mm M PTK16.16 Korkeus/ø 3/19 mm M PTK16.20 Korkeus/ø 3,5/24 mm M PTK16.25 Korkeus/ø 4/30 mm M PTK16.32 Korkeus/ø 5/36 mm M PTK16.40 Korkeus/ø 5/46 mm M PTK16.50 Korkeus/ø 5/60 mm M PTK16.63 Korkeus/ø 5/70 mm M PTK16.12 Peitetulpat, messinki Mitat Pakkaus- Snro koko (kpl) Metriset kierteet PTK17.12 Korkeus/ø 7,5/14 mm M PTK17.16 Korkeus/ø 8/18 mm M PTK17.20 Korkeus/ø 9,5/22 mm M PTK17.25 Korkeus/ø 11/28 mm M PTK17.32 Korkeus/ø 12/35 mm M PTK17.40 Korkeus/ø 13/44 mm M PTK17.50 Korkeus/ø 15/54 mm M PTK17.63 Korkeus/ø 16/67 mm M PTK17.12 CASEMET

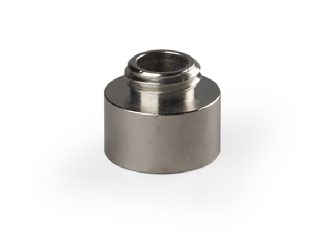

48 Laajennusnippelit, messinki Mitat Pakkauskoko (kpl) Metriset metriset kierteet PTK M12 > M PTK M16 > M PTK M20 > M PTK M25 > M PTK M32 > M PTK M40 > M PTK M50 > M Snro PTK Vähennysnippelit, messinki Mitat Pakkaus- koko (kpl) Snro Metriset kierteet PTK M16 > M12 M PTK M20 > M12 M PTK M20 > M16 M PTK M25 > M16 M PTK M25 > M20 M PTK M32 > M20 M PTK M32 > M25 M PTK M40 > M25 M PTK M40 > M32 M PTK M50 > M32 M PTK M50 > M40 M PTK M63 > M40 M PTK M63 > M50 M PTK Kalvotiivisteet Mitat Pakkauskoko (kpl) Metriset kierteet MET12 Aukko ø12,5 mm M12 C ø MET16 Aukko ø16,5 mm M16 C ø MET20 Aukko ø20,5 mm M20 C ø MET25 Aukko ø25,5 mm M25 C ø MET32 Aukko ø32,5 mm M32 C ø MET40 Aukko ø40,5 mm M40 C ø MET50 Aukko ø50,5 mm M50 C ø MET12 48 CASEMET 2016
