KV-moduulikotelot maks. 63 A Moduulikotelot

Transkriptio

1 120

2 Info -moduulikotelot maks. 63 A Moduulikotelot 3-54 moduulinen Kotelointiluokka IP 54 tai IP 65 Korkealaatuisesta kestomuovista Suojausluokka II, SFS-E / IEC mukaan Yleiskatsaus koteloiden seinämistä 122 -moduulikotelo 3-54 moduulinen Läpivienti integroiduilla, pehmeillä elastisilla kalvotiivisteillä moduulikotelo moduulinen Läpivienti metrisillä aihioilla moduulikotelo 3-48 moduulinen Säänkestävä, suojaamattomaan ulkoasennukseen Extra moduulikotelo Erillinen asennustila kojeille ja laitteille Lisävarusteet Tekniset tiedot Lisää teknisiä tietoja löydätte kotisivuiltamme -> 121

3 -moduulikotelot Moduulikotelo Koteloiden seinämät Seinämien läpiviennit Seinämien läpiviennit osoitetaan symboleilla, joissa on numerointi. 1 umeroinnit kertovat, minkälaisista läpivienneistä on kyse. Seinämät kalvotiivisteillä Seinämä 1 3 x ø 7-16 mm Seinämä 2 4 x ø 7-16 mm 1 x ø mm Seinämä 3 4 x ø 7-16 mm 2 x ø mm 1 x ø mm Seinämä 4 8 x ø 7-16 mm 2 x ø mm 1 x ø mm Seinämä 5 8 x ø 7-12 mm 8 x ø 7-14 mm 4 x ø mm 1 x ø 16,5-29 mm Seinämä 6 8 x ø 7-12 mm 8 x ø 7-14 mm 4 x ø mm 1 x ø 16,5-29 mm 8 x ø M 20 Seinämät metrisillä aihioilla Seinämä 7 1 x M 20 Seinämä 13 2 x M 20 1 x M 25/32 Seinämä 14 2 x M 20/25 1 x M 25/32 Seinämä 15 4 x M 20/25 1 x M 25/32 Seinämä 16 2 x M 20 2 x M 25 1 x M 32/40 Seinämä 17 4 x M 20 2 x M 20/25 1 x M Seinämä x M 20 2 x M 20/25 1 x M

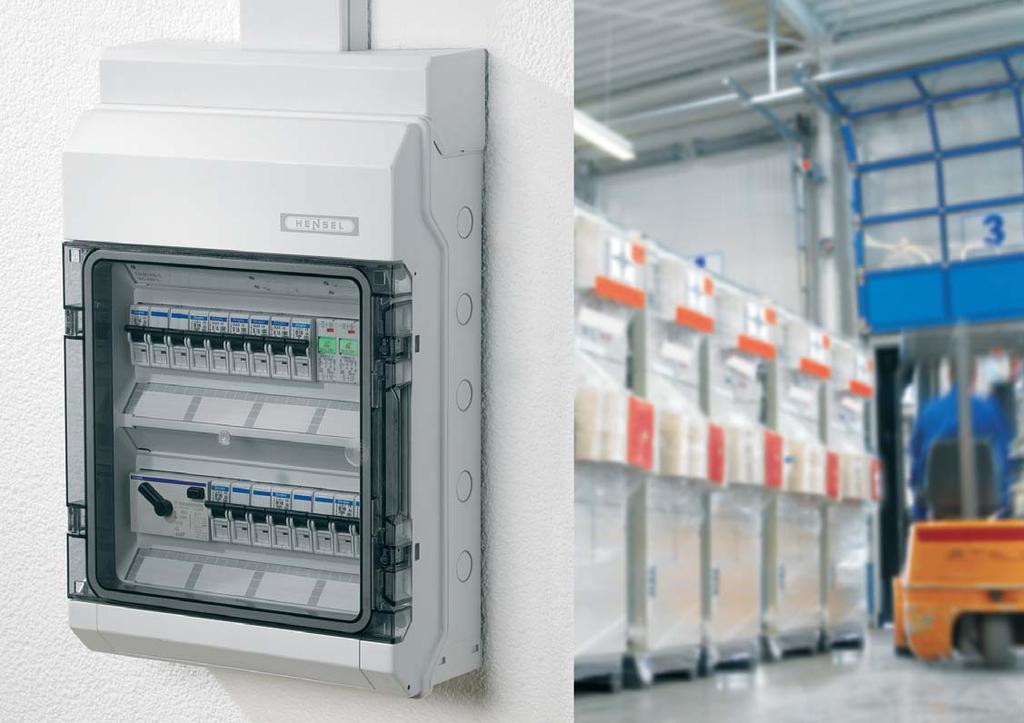

4 -moduulikotelot Moduulikotelo Läpivienti integroiduilla, pehmeillä elastisilla kalvotiivisteillä FIXCOECT -liitintekniikka - ja -liittimille Liitäntä kuparijohtimille moduulinen: peitelevy kuuluu toimitukseen 3-9 moduulinen: peitelevy voidaan leikata irti Palokäyttäytyminen hehkulankakoe IEC : 7 C, vaikeasti syttyvä, itsestään sammuva -moduulikoteloissa on pistoliittimellä varustettu -kisko. Irroittamalla pistoliitin voidaan tehdä jopa neljä eri -potentiaalia vikavirtasuojille. Sisäänrakennettu lisävarustelaatikko kaikelle on oma paikkansa, mikään ei katoa Ruuvit ruostumattomasta teräksestä Läpivienti integroiduilla, pehmeillä elastisilla kalvotiivisteillä 123

5 -moduulikotelot Moduulikotelo Läpivienti integroiduilla, pehmeillä elastisilla kalvotiivisteillä 9103 Snro moduulia: 1 x 3 x 18 mm + x poikkipinta-ala 1 x 25 mm², 4 x 4 mm² Cu, Sinetöitävällä savunharmaalla läpällä Läpän lukko ja sinetöintisetti ks. lisävarusteet Peitelevy voidaan leikata irti maksimaalinen teho P de on 10 W Snro moduulia: 1 x 3 x 18 mm + x poikkipinta-ala 1 x 25 mm², 4 x 4 mm² Cu, Sinetöitävällä savunharmaalla läpällä Läpän lukko ja sinetöintisetti ks. lisävarusteet Peitelevy voidaan leikata irti maksimaalinen teho P de on 10 W

6 -moduulikotelot Moduulikotelo Läpivienti integroiduilla, pehmeillä elastisilla kalvotiivisteillä 9104 Snro ,5 moduulia: 1 x 4,5 x 18 mm + x poikkipinta-ala 2 x 25 mm², 4 x 4 mm² Cu, Sinetöitävällä savunharmaalla läpällä Läpän lukko ja sinetöintisetti ks. lisävarusteet Peitelevy voidaan leikata irti maksimaalinen teho P de on 12 W 14 Snro ,5 moduulia: 1 x 4,5 x 18 mm + x poikkipinta-ala 2 x 25 mm², 4 x 4 mm² Cu, Sinetöitävällä savunharmaalla läpällä Läpän lukko ja sinetöintisetti ks. lisävarusteet Peitelevy voidaan leikata irti maksimaalinen teho P de on 12 W

7 -moduulikotelot Moduulikotelo Läpivienti integroiduilla, pehmeillä elastisilla kalvotiivisteillä 9106 Snro moduulia: 1 x 6 x 18 mm + x poikkipinta-ala 2 x 25 mm², 4 x 4 mm² Cu, Sinetöitävällä savunharmaalla läpällä Läpän lukko ja sinetöintisetti ks. lisävarusteet Peitelevy voidaan leikata irti maksimaalinen teho P de on 13 W 16 Snro moduulia: 1 x 6 x 18 mm + x poikkipinta-ala 2 x 25 mm², 4 x 4 mm² Cu, Sinetöitävällä savunharmaalla läpällä Läpän lukko ja sinetöintisetti ks. lisävarusteet Peitelevy voidaan leikata irti maksimaalinen teho P de on 13 W

8 -moduulikotelot Moduulikotelo Läpivienti integroiduilla, pehmeillä elastisilla kalvotiivisteillä 9109 Snro moduulia: 1 x 9 x 18 mm + x poikkipinta-ala 2 x 25 mm², 8 x 4 mm² Cu, Sinetöitävällä savunharmaalla läpällä Läpän lukko ja sinetöintisetti ks. lisävarusteet Peitelevy voidaan leikata irti maksimaalinen teho P de on 16 W Snro moduulia: 1 x 9 x 18 mm + x poikkipinta-ala 2 x 25 mm², 8 x 4 mm² Cu, Sinetöitävällä savunharmaalla läpällä Läpän lukko ja sinetöintisetti ks. lisävarusteet Peitelevy voidaan leikata irti maksimaalinen teho P de on 16 W

9 -moduulikotelot Moduulikotelo Läpivienti integroiduilla, pehmeillä elastisilla kalvotiivisteillä 9112 Snro moduulia: 1 x 12 x 18 mm + x poikkipinta-ala 3 x 25 mm², 12 x 4 mm² Cu, olla on pistosillalla erotettavissa kahdeksi eri potentiaaliksi DI-aukon peitelevy maksimaalinen teho P de on 26 W 1512 Snro moduulia: 1 x 12 x 18 mm + x poikkipinta-ala 3 x 25 mm², 12 x 4 mm² Cu, olla on pistosillalla erotettavissa kahdeksi eri potentiaaliksi DI-aukon peitelevy maksimaalinen teho P de on 26 W

10 -moduulikotelot Moduulikotelo Läpivienti integroiduilla, pehmeillä elastisilla kalvotiivisteillä 9118 Snro moduulia: 1 x 18 x 18 mm + x poikkipinta-ala 4 x 25 mm², 16 x 4 mm² Cu, olla on pistosillalla erotettavissa kahdeksi eri potentiaaliksi DI-aukon peitelevy maksimaalinen teho P de on 33 W 1518 Snro moduulia: 1 x 18 x 18 mm + x poikkipinta-ala 4 x 25 mm², 16 x 4 mm² Cu, olla on pistosillalla erotettavissa kahdeksi eri potentiaaliksi DI-aukon peitelevy maksimaalinen teho P de on 33 W

11 -moduulikotelot Moduulikotelo Läpivienti integroiduilla, pehmeillä elastisilla kalvotiivisteillä 9224 Snro moduulia: 2 x 12 x 18 mm 2-rivinen + x poikkipinta-ala 6 x 25 mm², 24 x 4 mm² Cu, olla on pistosillalla erotettavissa maksimissaan neljäksi eri potentiaaliksi DI-aukon peitelevy maksimaalinen teho P de on 31 W 2524 Snro moduulia: 2 x 12 x 18 mm 2-rivinen + x poikkipinta-ala 6 x 25 mm², 24 x 4 mm² Cu, olla on pistosillalla erotettavissa maksimissaan neljäksi eri potentiaaliksi DI-aukon peitelevy maksimaalinen teho P de on 31 W

12 -moduulikotelot Moduulikotelo Läpivienti integroiduilla, pehmeillä elastisilla kalvotiivisteillä 9236 Snro moduulia: 2 x 18 x 18 mm 2-rivinen + x poikkipinta-ala 8 x 25 mm², 32 x 4 mm² Cu, olla on pistosillalla erotettavissa maksimissaan neljäksi eri potentiaaliksi DI-aukon peitelevy maksimaalinen teho P de on 38 W 2536 Snro moduulia: 2 x 18 x 18 mm 2-rivinen + x poikkipinta-ala 8 x 25 mm², 32 x 4 mm² Cu, olla on pistosillalla erotettavissa maksimissaan neljäksi eri potentiaaliksi DI-aukon peitelevy maksimaalinen teho P de on 38 W

13 -moduulikotelot Moduulikotelo Läpivienti integroiduilla, pehmeillä elastisilla kalvotiivisteillä 36 Snro moduulia: 3 x 12 x 18 mm 3-rivinen + x poikkipinta-ala 6 x 25 mm², 24 x 4 mm² Cu, olla on pistosillalla erotettavissa maksimissaan neljäksi eri potentiaaliksi DI-aukon peitelevy maksimaalinen teho P de on 35 W 3536 Snro moduulia: 3 x 12 x 18 mm 3-rivinen + x poikkipinta-ala 6 x 25 mm², 24 x 4 mm² Cu, olla on pistosillalla erotettavissa maksimissaan neljäksi eri potentiaaliksi DI-aukon peitelevy maksimaalinen teho P de on 35 W

14 -moduulikotelot Moduulikotelo Läpivienti integroiduilla, pehmeillä elastisilla kalvotiivisteillä 9448 Snro moduulia: 4 x 12 x 18 mm 4-rivinen + x poikkipinta-ala 6 x 25 mm², 24 x 4 mm² Cu, olla on pistosillalla erotettavissa maksimissaan neljäksi eri potentiaaliksi DI-aukon peitelevy maksimaalinen teho P de on 43 W 4548 Snro moduulia: 4 x 12 x 18 mm 4-rivinen + x poikkipinta-ala 6 x 25 mm², 24 x 4 mm² Cu, olla on pistosillalla erotettavissa maksimissaan neljäksi eri potentiaaliksi DI-aukon peitelevy maksimaalinen teho P de on 43 W

15 -moduulikotelot Moduulikotelo Läpivienti integroiduilla, pehmeillä elastisilla kalvotiivisteillä 54 Snro moduulia: 3 x 18 x 18 mm 3-rivinen + x poikkipinta-ala 8 x 25 mm², 32 x 4 mm² Cu, olla on pistosillalla erotettavissa maksimissaan neljäksi eri potentiaaliksi DI-aukon peitelevy maksimaalinen teho P de on W 3554 Snro moduulia: 3 x 18 x 18 mm 3-rivinen + x poikkipinta-ala 8 x 25 mm², 32 x 4 mm² Cu, olla on pistosillalla erotettavissa maksimissaan neljäksi eri potentiaaliksi DI-aukon peitelevy maksimaalinen teho P de on W

16 -moduulikotelot Moduulikotelo Metrisillä aihioilla Läpivienti metrisillä aihioilla FIXCOECT -liitintekniikka - ja -liittimille Liitäntä kuparijohtimille moduulinen: peitelevy kuuluu toimitukseen Palokäyttäytyminen hehkulankakoe IEC : 7 C, vaikeasti syttyvä, itsestään sammuva -moduulikoteloissa on pistoliittimellä varustettu -kisko. Irroittamalla pistoliitin voidaan tehdä jopa neljä eri -potentiaalia vikavirtasuojille. Sisäänrakennettu lisävarustelaatikko - kaikelle on oma paikkansa, mikään ei katoa Ruuvit ruostumattomasta teräksestä 135

17 -moduulikotelot Moduulikotelot Läpivienti metrisillä aihioilla 9112 M moduulia: 1 x 12 x 18 mm + x poikkipinta-ala 3 x 25 mm², 12 x 4 mm² Cu, olla on pistosillalla erotettavissa kahdeksi eri potentiaaliksi DI-aukon peitelevy Aihiot: ylhäällä ja alhaalla 4 x M20, 2 x M20/25 ja 1 x M32 maksimaalinen teho P de on 26 W 9118 M moduulia: 1 x 18 x 18 mm + x poikkipinta-ala 4 x 25 mm², 16 x 4 mm² Cu, olla on pistosillalla erotettavissa kahdeksi eri potentiaaliksi DI-aukon peitelevy Aihiot: ylhäällä ja alhaalla 12 x M20, 2 x M20/25 ja 1 x M32 maksimaalinen teho P de on 33 W 9236 M moduulia: 2 x 18 x 18 mm 2-rivinen + x poikkipinta-ala 8 x 25 mm², 32 x 4 mm² Cu, olla on pistosillalla erotettavissa maksimissaan neljäksi eri potentiaaliksi DI-aukon peitelevy Aihiot: ylhäällä ja alhaalla 12 x M20, 2 x M20/25 ja 1 x M32 maksimaalinen teho P de on 38 W

18 -moduulikotelot Moduulikotelot Läpivienti metrisillä aihioilla 36 M moduulia: 3 x 12 x 18 mm 3-rivinen + x poikkipinta-ala 6 x 25 mm², 24 x 4 mm² Cu, olla on pistosillalla erotettavissa maksimissaan neljäksi eri potentiaaliksi DI-aukon peitelevy Aihiot: ylhäällä ja alhaalla 4 x M20, 2 x M20/25 ja 1 x M32 maksimaalinen teho P de on 35 W 9448 M moduulia: 4 x 12 x 18 mm 4-rivinen + x poikkipinta-ala 6 x 25 mm², 24 x 4 mm² Cu, olla on pistosillalla erotettavissa maksimissaan neljäksi eri potentiaaliksi DI-aukon peitelevy Aihiot: ylhäällä ja alhaalla 4 x M20, 2 x M20/25 ja 1 x M32 maksimaalinen teho P de on 43 W 54 M moduulia: 3 x 18 x 18 mm 3-rivinen + x poikkipinta-ala 8 x 25 mm², 32 x 4 mm² Cu, olla on pistosillalla erotettavissa maksimissaan neljäksi eri potentiaaliksi DI-aukon peitelevy Aihiot: ylhäällä ja alhaalla 12 x M20, 2 x M20/25 ja 1 x M32 maksimaalinen teho P de on W

19 -moduulikotelot Säänkestävä, suojaamattomaan ulkoasennukseen FIXCOECT -liitintekniikka - ja - liittimille Liitäntä kuparijohtimille moduulinen: DI-aukon peitelevy kuuluu toimitukseen 3-9 moduulinen: peitelevy voidaan leikata irti Palokäyttäytyminen hehkulankakoe IEC : 960 C vaikeasti syttyvä, itsestään sammuva -modulikoteloissa on pistoliittimellä varustettu -kisko. Irroittamalla pistoliitin voidaan tehdä jopa neljä eri -potentiaalia vikavirtasuojille. Sisäänrakennettu lisävarustelaatikko - kaikelle on oma paikkansa, mikään ei katoa Ruuvit ruostumattomasta teräksestä Läpivienti integroiduilla, pehmeillä elastisilla kalvotiivisteillä Aihioilla 138

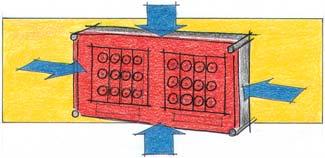

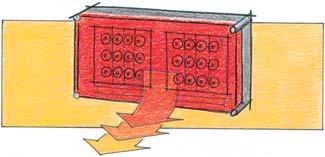

20 -moduulikotelot Säänkestävä, suojattomaan ulkoasennukseen Kuinka kondenssivesi muodostuu korkean kotelointiluokan koteloon? Laite päällä. Laite päällä. laite pois päältä Kuinka kondenssivesi muodostuu korkean kotelointiluokan koteloon? Kotelot soveltuvat ulkokäyttöön. Koteloissa käytettävä materiaali on UV-kestävää, jolloin kotelon mekaaninen kestävyys säilyy UV:n vaikutuksesta huolimatta. Suora auringonvalo samoin kuin koteloon asennettujen kojeiden ja laitteiden muodostama lämpöhäviö voivat nostaa kotelon sisälämpötilan liian korkeaksi. Myös matalat ulkolämpötilat, esim. -5 C, vaikuttavat laitteen tekniikkaan. Ilmaston vaikutukset laitteen tekniikkaan tulee ottaa huomioon. Kotelo tulisi suojata lipalla tai vastaavalla kotelon yläpuolelta vaikuttavia sääolosuhteita, kuten sadetta, jäätä ja lunta, vastaan. IP-luokituksen ja UV-säteilyn lisäksi tulee ottaa huomioon asennuspaikan ympäristöolosuhteet, kuten mm. lämpötila ja kemikaaliset vaikutukset. Suurimman tai alimman sallitun ympäristön vaikutukset koteloon ja sen kojeisiin ja laitteisiin tulee huomioida. Tarpeellisia lisätoimenpiteitä voivat olla mm. tuuletus ja/tai lämmitys. Kondenssiveden muodostus koteloon Kondenssiveden muodostuminen on ongelmana koteloissa, joissa on korkea kotelointiluokka IP 54, koska kotelon ja materiaalien tiiviyden takia tapahtuu liian vähän ilman kiertoa sisältä ulos. Kondenssiveden muodostuminen sisäasennuksissa: Sisälämpötila on asennettujen kojeiden ja laitteiden häviötehon takia on korkeampi kuin ympäristön lämpötila. Ympäristöä lämpimämpi sisäilma kerää kosteutta sisään. Kosteus tunkeutuu koteloon tiivisteiden välistä, sillä kotelo ei ole kaasutiivis. Kotelon viilentyessä esimerkiksi kuorman sammuttamisen vuoksi muodostuu ilman kosteudesta kondenssivettä. Kondenssiveden muodostuminen suojattuihin tai suojaamattomiin ulkoasennuksissa: LES Mahdollinen alueilla, joissa on korkea ilmankosteus ja suuria lämpötilanvaihteluita, esim. pesuloissa, keittiöissä, lämmityskaapeleissa, asennukset ovien vieressä, jne.. Tässä asennuspaikassa voi muodostua kondenssivettä ympäristöolosuhteista, mm. korkeasta ilmankosteudesta, suorasta auringonsäteilystä ja lämpötilanlaskusta johtuen. Tekniset tiedot 139

21 -moduulikotelot Säänkestävä, suojaamattomaan ulkoasennukseen PC 9103 Snro moduulia: 1 x 3 x 18 mm Aihiot: ylhäällä ja alhaalla 2x M20 + x poikkipinta-ala 1 x 25 mm², 4 x 4 mm² Cu, Sisä- ja ulkoasennukseen, vaativiin olosuhteisiin Sinetöitävällä savunharmaalla läpällä Läpän lukko ja sinetöintisetti ks. lisävarusteet Peitelevy voidaan leikata irti PC moduulia: 1 x 4.5 x 18 mm ilman ja -liittimiä - ja -liittimet tilattava erikseen Sisä-ja ulkoasennukseen, vaativiin olosuhteisiin Sinetöitävällä savunharmaalla läpällä Läpän lukko ja sinetöintisetti ks. lisävarusteet Peitelevy voidaan leikata irti Sileät seinät U i = 1000 V d.c. maksimaalinen teho P de on 12 W PC 9104 Snro ,5 moduulia: 1 x 4,5 x 18 mm Aihiot: ylhäällä ja alhaalla 2x M20 ja 1x M25/32 + x poikkipinta-ala 2 x 25 mm², 4 x 4 mm² Cu, Sisä- ja ulkoasennukseen, vaativiin olosuhteisiin Sinetöitävällä savunharmaalla läpällä Läpän lukko ja sinetöintisetti ks. lisävarusteet Peitelevy voidaan leikata irti maksimaalinen teho P de on 10 W maksimaalinen teho P de on 12 W

22 -moduulikotelot Säänkestävä, suojaamattomaan ulkoasennukseen PC 9106 Snro moduulia: 1 x 6 x 18 mm Aihiot: ylhäällä ja alhaalla 2x M20/25 und 1x M25/32 + x poikkipinta-ala 2 x 25 mm², 4 x 4 mm² Cu, Sisä- ja ulkoasennukseen, vaativiin olosuhteisiin Sinetöitävällä savunharmaalla läpällä Läpän lukko ja sinetöintisetti ks. lisävarusteet Peitelevy voidaan leikata irti PC moduulia: 1 x 9 x 18 mm ilman ja -liittimiä - ja -liittimet tilattava erikseen Sisä-ja ulkoasennukseen, vaativiin olosuhteisiin Sinetöitävällä savunharmaalla läpällä Läpän lukko ja sinetöintisetti ks. lisävarusteet Peitelevy voidaan leikata irti Sileät seinät maksimaalinen teho P de on 13 W U i = 1000 V d.c. maksimaalinen teho P de on 16 W PC 9109 Snro moduulia: 1 x 9 x 18 mm Aihiot: ylhäällä ja alhaalla 4x M20/25 ja 1x M25/32 + x poikkipinta 2 x 25 mm², 8 x 4 mm² Cu, Sisä- ja ulkoasennukseen, vaativiin olosuhteisiin Sinetöitävällä savunharmaalla läpällä Läpän lukko ja sinetöintisetti ks. lisävarusteet Peitelevy voidaan leikata irti maksimaalinen teho P de on 16 W

23 -moduulikotelot Säänkestävä, suojaamattomaan ulkoasennukseen PC 9112 Snro moduulia: 1 x 12 x 18 mm + x poikkipinta-ala 3 x 25 mm², 12 x 4 mm² Cu, olla on pistosillalla erotettavissa kahdeksi eri potentiaaliksi Sisä- ja ulkoasennukseen, vaativiin olosuhteisiin DI-aukon peitelevy Kotelot voidaan yhdistää toisiinsa aukottamalla sivuseinämä maksimaalinen teho P de on 26 W PC 9224 Snro moduulia: 2 x 12 x 18 mm 2-rivinen + x poikkipinta-ala 6 x 25 mm², 24 x 4 mm² Cu, olla on pistosillalla erotettavissa maksimissaan neljäksi eri potentiaaliksi Sisä- ja ulkoasennukseen, vaativiin olosuhteisiin DI-aukon peitelevy Kotelot voidaan yhdistää toisiinsa aukottamalla sivuseinämä maksimaalinen teho P de on 31 W

24 -moduulikotelot Säänkestävä, suojaamattomaan ulkoasennukseen PC 36 Snro moduulia: 3 x 12 x 18 mm 3-rivinen + x poikkipinta-ala 6 x 25 mm², 24 x 4 mm² Cu, olla on pistosillalla erotettavissa maksimissaan neljäksi eri potentiaaliksi Sisä- ja ulkoasennukseen, vaativiin olosuhteisiin DI-aukon peitelevy Kotelot voidaan yhdistää toisiinsa aukottamalla sivuseinämä maksimaalinen teho P de on 35 W PC 9448 Snro moduulia: 4 x 12 x 18 mm 4-rivinen + x poikkipinta-ala 6 x 25 mm², 24 x 4 mm² Cu, olla on pistosillalla erotettavissa maksimissaan neljäksi eri potentiaaliksi Sisä- ja ulkoasennukseen, vaativiin olosuhteisiin DI-aukon peitelevy Kotelot voidaan yhdistää toisiinsa aukottamalla sivuseinämä maksimaalinen teho P de on 43 W

25 -moduulikotelot Asennustilalllinen moduulikotelo kojeille ja laitteille Läpivienti integroiduilla, pehmeillä elastisilla kalvotiivisteillä Kompakti, optisesti siisti ratkaisu Siisti asennustila kojeille ja laitteille moduulinen: DI-aukon peitelevy 3-9 moduulinen: peitelevy voidaan leikata irti Samaan koteloon voidaan asennustilaan alle asentaa vakiomittaisia kojeita ja laitteita. Sisäänrakennettu lisävarustelaatikko kaikelle on oma paikkansa, mikään ei katoa Ruuvit ruostumattomasta teräksestä Läpivienti integroiduilla, pehmeillä elastisilla kalvotiivisteillä. Palokäyttäytyminen hehkulankakoe IEC : 7 C, vaikeasti syttyvä, itsestään sammuva 144

26 -moduulikotelot Asennustilalllinen moduulikotelo kojeille ja laitteille Läpivienti integroiduilla, pehmeillä elastisilla kalvotiivisteillä 9220 Snro moduulia: 1 x 12 x 18 mm ilman - ja -liittimiä - ja -liittimet tilattava erikseen Asennustila Asennustilan DI-kiskon leveys on 273 mm DI-aukon peitelevy maksimaalinen teho P de on 26 W 9230 Snro moduulia: 1 x 18 x 18 mm ilman - ja -liittimiä - ja -liittimet tilattava erikseen Asennustila Asennustilan DI-kiskon leveys on 381 mm DI-aukon peitelevy maksimaalinen teho P de on 33 W 30 Snro moduulia: 2 x 12 x 18 mm ilman - ja -liittimiä 2-rivinen - ja -liittimet tilattava erikseen Asennustila Asennustilan DI-kiskon leveys on 273 mm DI-aukon peitelevy maksimaalinen teho P de on 31 W

27 -moduulikotelot Asennustilalllinen moduulikotelo kojeille ja laitteille Läpivienti integroiduilla, pehmeillä elastisilla kalvotiivisteillä 9440 Snro moduulia: 3 x 12 x 18 mm ilman - ja -liittimiä 3-rivinen - ja -liittimet tilattava erikseen Asennustila Asennustilan DI-kiskon leveys on 273 mm DI-aukon peitelevy maksimaalinen teho P de on 35 W Snro moduulia: 2 x 18 x 18 mm ilman - ja -liittimiä 2-rivinen - ja -liittimet tilattava erikseen Asennustila Asennustilan DI-kiskon leveys on 381 mm DI-aukon peitelevy maksimaalinen teho P de on 38 W

28 -moduulikotelot Lisävarusteet Yhdysholkit 148 Liitin Kaapelitilan peite, 152 Lukot, vara-avain, sinetöinti, peitelevy

29 -moduulikotelot Lisävarusteet EVS 16 Snro Yhdysholkki (painettava) Kotelontiluokka: IP 54 -koteloiden yhdistämiseen sivuseinästä Holkin sisähalkaisija on 19 mm Aihiolle Pg 16, Ø 23 mm Pituus AVS 16 Snro Yhdysholkki (kierrettävä) Kotelontiluokka: IP 65 -koteloiden yhdistämiseen sivuseinästä Holkin sisähalkaisija on 15 mm Aihiolle Pg 16, Ø 23 mm Pituus KHR 01 Snro Vedonpoisto Kaapelinhalkaisija Ø 6,5-14 mm Sarja 10 x 6 kpl vedonpoistoa 30 kpl kaapelinhalkaisija Ø 6,5-10 mm 30 kpl kaapelinhalkaisija Ø mm KHR 02 Snro Vedonpoisto Kaapelinhalkaisija Ø mm Sarja 10 x 6 kpl vedonpoistoa 30 kpl kaapelinhalkaisija Ø mm 30 kpl kaapelinhalkaisija Ø mm 15 mm 21,5 mm 148

30 -moduulikotelot Lisävarusteet FC 03 Snro ja -liitin + 1 x 25 mm², 4 x 4 mm², Cu 3-rivisille moduulikoteloille nimellisvirta: 102 A FC 04 Snro ja -liitin / 2 x 25 mm², 4 x 4 mm², Cu U i = 690 V a.c. 4,5-rivisille moduulikoteloille nimellisvirta: 102 A FC 06 Snro ja -liitin / 2 x 25 mm², 4 x 4 mm², Cu U i = 690 V a.c. 6-rivisille moduulikoteloille nimellisvirta: 102 A FC 09 Snro ja -liitin + 2 x 25 mm², 8 x 4 mm², Cu U i = 690 V a.c. 9-rivisille moduulikoteloille nimellisvirta: 102 A U i = 690 V a.c. 149

31 -moduulikotelot Lisävarusteet FC 12 Snro ja -liitin + 3 x 25 mm², 12 x 4 mm², Cu 12-rivisille moduulikoteloille olla on pistosillalla erotettavissa kahdeksi eri potentiaaliksi imellisvirta: 75 A FC 18 Snro ja -liitin / 4 x 25 mm², 16 x 4 mm², Cu U i = 690 V a.c. 18-rivisille moduulikoteloille olla on pistosillalla erotettavissa kahdeksi eri potentiaaliksi imellisvirta: 75 A FC 24 Snro ja -liitin + 6 x 25 mm², 24 x 4 mm², Cu U i = 690 V a.c. 12-rivisille moduulikoteloille olla on pistosillalla erotettavissa maksimissaan neljäksi eri potentiaaliksi imellisvirta: 75 A FC 36 Snro ja -liitin / 8 x 25 mm², 32 x 4 mm², Cu U i = 690 V a.c. 18-rivisille moduulikoteloille olla on pistosillalla erotettavissa maksimissaan neljäksi eri potentiaaliksi imellisvirta: 75 A 1

32 -moduulikotelot Lisävarusteet FC BS 5 Snro FIXCOECT-merkintäalusta 5 kpl:een sarja Merkintäalusta FIXCOECT -liittimille, ei sovellu liittimille, jossa 2 x 25 / 4 x 4 mm² Sisältää: merkintäalustat, joihin voidaan kirjoittaa tai liimata etiketti FC BS 6 Snro FIXCOECT-merkintäalusta 5 kpl:een sarja Merkintäalusta FIXCOECT -liittimille, soveltuu liittimille, jossa 2 x 25 / 4 x 4 mm² Sisältää: merkintäalustat, joihin voidaan kirjoittaa tai liimata etiketti EB 03 Kaapelitilan peite 3-rivisille moduulikoteloille Yksi kaapelitilan peite kuuluu kotelon toimitukseen EB 04 Kaapelitilan peite 4,5-rivisille moduulikoteloille Yksi kaapelitilan peite kuuluu kotelon toimitukseen EB 06 Kaapelitilan peite 6-rivisille moduulikoteloille Yksi kaapelitilan peite kuuluu kotelon toimitukseen EB 09 Kaapelitilan peite 9-rivisille moduulikoteloille Yksi kaapelitilan peite kuuluu kotelon toimitukseen EB 12 Kaapelitilan peite 12-rivisille moduulikoteloille Yksi kaapelitilan peite kuuluu kotelon toimitukseen EB 18 Kaapelitilan peite 18-rivisille moduulikoteloille Yksi kaapelitilan peite kuuluu kotelon toimitukseen 151

33 -moduulikotelot Lisävarusteet ES 1 Snro Lukko moduulisille koteloille Sylinterilukko ja avain ES 2 Snro Vara-avain Lukoille ES 1 tai ES 3 2 kpl ES 3 Snro Lukko 3-9 moduulisille koteloille Sylinterilukko ja avain PL 2 Snro Sinetöinti moduulisille koteloille Sinetöintisarja pohjan ja kannen sinetöintiin (ovet voidaan sinetöidä ilman lisätarvikkeita) PL 3 Snro Sinetöinti 3-9 moduulisille koteloille Sinetöintisarja pohjan ja kannen sinetöintiin (ovet voidaan sinetöidä ilman lisätarvikkeita) AS 12 Snro Peitelevy 12 moduulia 12 x 18 mm, 9 mm:n jaolla Käyttämättömien moduuliaukkojen peittämiseen AS 18 Snro Peitelevy 18 moduulia 18 x 18 mm, 9 mm:n jaolla Käyttämättömien moduuliaukkojen peittämiseen 152

34 -moduulikotelot Tekniset tiedot Kiinnityspisteiden sijainti 154 Koteloiden yhdistäminen toisiinsa 155 Liittimet Standardit 158 Käyttö- ja ympäristöolosuhteet

35 -moduulikotelot Tekniset tiedot Kiinnityspisteiden sijainti Kotelot kiinnitetään maks. 4,5 mm ruuveilla PC M PC M PC M PC PC M PC M PC M Kääntämällä DI-kiskoa 180 saadaan 59 mm lisää asennussyvyyttä. Muutokseen ei tarvita lisävarusteita M PC Kaapelitilan peitelevy moduuliselle kotelolle, asennettuna ylä- ja/tai alapuolelle

36 -moduulikotelot Tekniset tiedot Koteloiden yhdistäminen toisiinsa sivuilla olevista aihioista -moduulikotelot voidaan liittää sivusuunnassa yhteen, kuten alla näkyy: AVS 16-yhdysholkilla kotelointiluokka on IP 65 EVS 16-yhdysholkilla kotelointiluokka on IP moduulikotelot voidaan liittää sivusuunnassa yhteen, kuten alla näkyy: AVS 16-yhdysholkilla kotelointiluokka on IP 65 EVS 16-yhdysholkilla kotelointiluokka on IP M 9224 M 36 M M 9112 M M 9236 M 54 M 9118 M

37 -moduulikotelot Tekniset tiedot Liittimet - ja -FIXCOECT-liitin - ja -liittimiin liitettävien kuparijohtimien poikkipinta-ala ja lukumäärä Johdintila Ruuviliitin 25 mm² Jousiliitin 4 mm² -kiskon nimellisvirta: 75 A Liittimet eivät löysty itsestään. Liittimien Cu-johtimen liitäntä maks. lukumäärä poikkipinta-ala ja johdintyyppi mm 2, MK 16 mm 2, MK 10 mm 2, ML 6 mm 2, ML 4 mm 2, ML 2,5 mm 2, ML 1,5 mm 2, ML }Testattu samankokoisille ja -tyyppisille johtimille yhdessä potentiaalissa. maks. lukumäärä poikkipinta-ala ja johdintyyppi 25 mm 2, MKEM 16 mm 2, MKEM 10 mm 2, MKEM 6 mm 2, MKEM 4 mm 2, MKEM 2,5 mm 2, MKEM 1,5 mm 2, MKEM 1 1,5-4 mm 2, ML 1 1,5-4 mm 2, MKEM Ilman päätyholkkia ja liitin täytyy avata työkalulla ennen johtimen liittämistä. 156

38 -moduulikotelot Tekniset tiedot Liittimet Koko ja määrä -liitin Cu-johtimille Moduulimäärä 3 4, liitin 4 mm 2 saakka 25 mm 2 saakka 4x4 mm 2 1x25 mm 2 4x4 mm 2 2x25 mm 2 8x4 mm 2 2x25 mm 2 12x4 mm 2 2x25 mm 2 16x4 mm 2 4x25 mm (3-rivinen) 48 24x4 mm 2 6x25 mm 2 36 (2-rivinen) 54 -liitin Cu-johtimille Moduulimäärä 3 4, x4 mm 2 8x25 mm 2 -liitin 4 mm 2 saakka 25 mm 2 saakka 4x4 mm 2 1x25 mm 2 4x4 mm 2 2x25 mm 2 8x4 mm 2 2x25 mm 2 12x4 mm 2 2x25 mm 2 16x4 mm 2 4x25 mm 2 pistosilta (3-rivinen) 48 24x4 mm 2 6x25 mm 2 36 (2-rivinen) 54 32x4 mm 2 8x25 mm 2 157

39 -moduulikotelot Tekniset tiedot Standardit -moduulikotelot vastaavat seuraavia standardeja ja määräyksiä: - SFS-E : Particular requirements for enclosures for housing protective devices and other power dissipating electrical equipment - DI kojeet ja laitteet, kotelon ulkomitat ja siihen kuuluvat asennusmitat - IEC SFS-E 60999, Kytkentätarvikkeet. Kuparijohtimien liittämiseen tarkoitettujen ruuvityyppisten ja ruuvittomien puristusosien turvallisuusvaatimukset. - E Sähkölaitteiden kotelointiluokat (IP-koodi) 158

40 -moduulikotelot Tekniset tiedot Käyttö- ja ympäristöolosuhteet moduulikotelo -moduulikotelo PS-polysytreeni Läpivienti ESM..., EVS 16 Käyttökohde Kotelointiluokka IP 65: Soveltuu sisätiloihin ja suojattuun ulkoasennukseen DI VDE 0100 osa 737 mukaan. Ota huomioon ympäristöolosuhteiden vaikutus asennettuun laitteistoon, esimerkiksi korkeat tai matalat lämpötilat tai kondenssiveden muodostuminen; katso tekniset tiedot. Ympäristön lämpötila - keskiarvo yli 24 tuntia - enimmäisarvo - minimiarvo Ilman kosteus - lyhytaikainen Palontorjunta sisäisen palon ennaltaehkäisy Palokäyttäytyminen - hehkulankakoe IEC UL Subject C + 40 C 5 C % lämpötilassa 40 C 100% lämpötilassa 25 C + 35 C + 40 C 25 C - - PCmoduulikotelo PC-moduulikotelo PC-polykarbonaatti Yhdysholkki (kierrettävä) AVS 16 Soveltuu suojaamattomaan ulkoasennukseen DI VDE 0100 osa 737 mukaan. Ota huomioon ympäristöolosuhteiden vaikutus asennettuun laitteistoon, esimerkiksi korkeat tai matalat lämpötilat tai kondenssiveden muodostuminen; katso tekniset tiedot C + 40 C 5 C Vaatimukset sähkölaitteille tulevat laitenormeista ja laeista sekä määräyksistä Vähimmäisvaatimukset - hehkulankakoe IEC : - 6 C koteloille ja läpivienneille - 8 C sähköä johtaville osille 7 C V-2 vaikeasti syttyvä, itsestään sammuva 7 C vaikeasti syttyvä, itsestään sammuva 960 C V-2 vaikeasti syttyvä, itsestään sammuva Mekaaninen kestävyys IK08 (5 joulea) IK08 (5 joulea) Myrkyllisyys halogeeniton silikoniton halogeeniton silikoniton halogeeniton silikoniton + 55 C + 70 C 25 C 7 C V-2 vaikeasti syttyvä, itsestään sammuva halogeeniton silikoniton Halogeeniton, perustuu kaapeleiden ja johtimien testausstandardin IEC/SFS-E mukaisiin vaatimuksiin. Ks. materiaalien ominaisuudet teknisistä tiedoista. 159
