1 Ratkaisuja teollisuuskäyttöön Kotelointiratkaisut Vaativiin olosuhteisiin

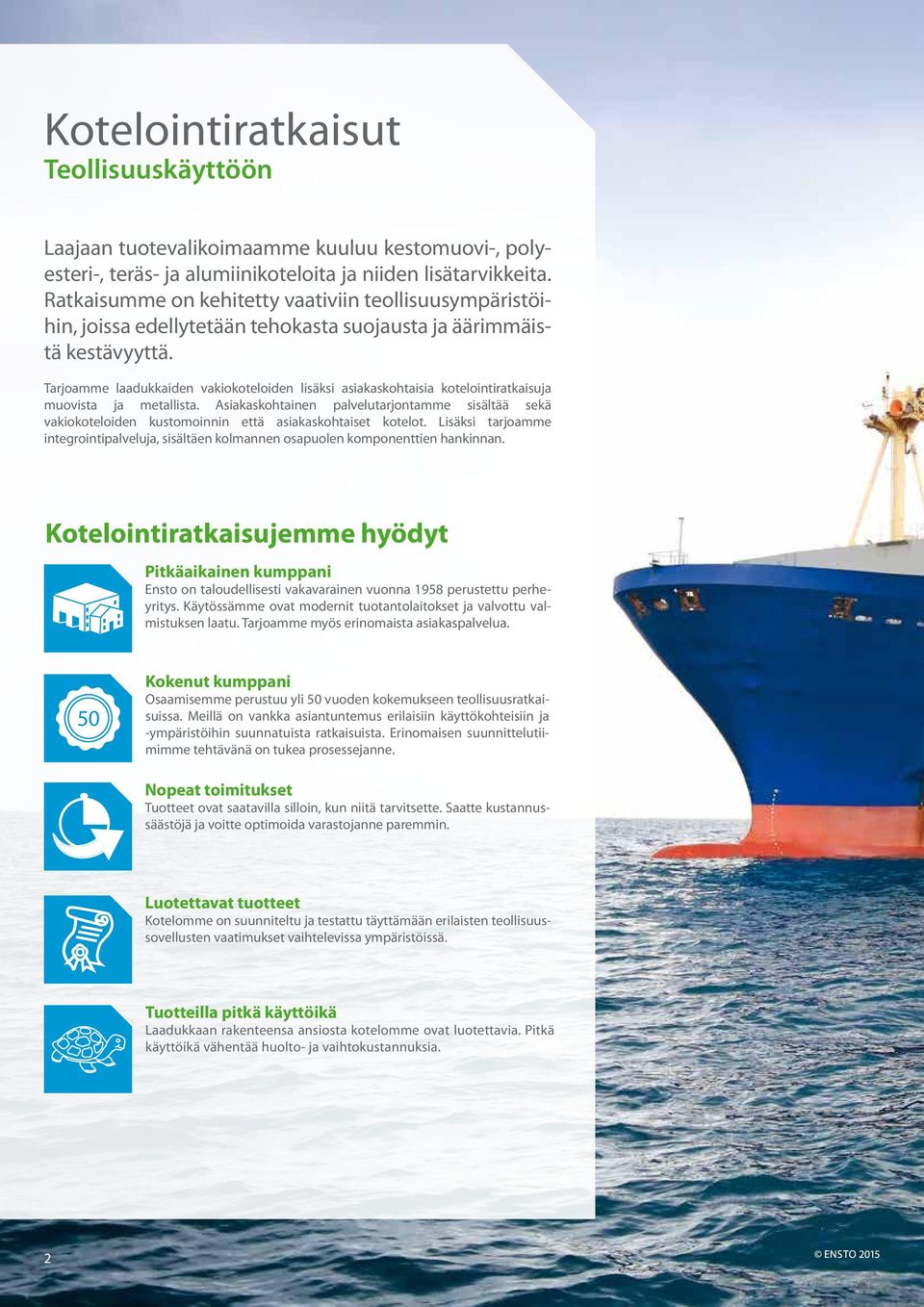

2 Kotelointiratkaisut Teollisuuskäyttöön Laajaan tuotevalikoimaamme kuuluu kestomuovi, polyesteri, teräs ja alumiinikoteloita ja niiden lisätarvikkeita. Ratkaisumme on kehitetty vaativiin teollisuusympäristöihin, joissa edellytetään tehokasta suojausta ja äärimmäistä kestävyyttä. Tarjoamme laadukkaiden vakiokoteloiden lisäksi asiakaskohtaisia kotelointiratkaisuja muovista ja metallista. Asiakaskohtainen palvelutarjontamme sisältää sekä vakiokoteloiden kustomoinnin että asiakaskohtaiset kotelot. Lisäksi tarjoamme integrointipalveluja, sisältäen kolmannen osapuolen komponenttien hankinnan. Kotelointiratkaisujemme hyödyt Pitkäaikainen kumppani Ensto on taloudellisesti vakavarainen vuonna 1958 perustettu perheyritys. Käytössämme ovat modernit tuotantolaitokset ja valvottu valmistuksen laatu. Tarjoamme myös erinomaista asiakaspalvelua. 50 Kokenut kumppani Osaamisemme perustuu yli 50 vuoden kokemukseen teollisuusratkaisuissa. Meillä on vankka asiantuntemus erilaisiin käyttökohteisiin ja ympäristöihin suunnatuista ratkaisuista. Erinomaisen suunnittelutiimimme tehtävänä on tukea prosessejanne. Nopeat toimitukset Tuotteet ovat saatavilla silloin, kun niitä tarvitsette. Saatte kustannussäästöjä ja voitte optimoida varastojanne paremmin. Luotettavat tuotteet Kotelomme on suunniteltu ja testattu täyttämään erilaisten teollisuussovellusten vaatimukset vaihtelevissa ympäristöissä. Tuotteilla pitkä käyttöikä Laadukkaan rakenteensa ansiosta kotelomme ovat luotettavia. Pitkä käyttöikä vähentää huolto ja vaihtokustannuksia. 2

3 Sisällysluettelo Laaja valikoima kotelointiratkaisuja...4 Kotelointiasiantuntija...5 Kotelon valinta...6 Tekniset tiedot...7 Materiaalivertailu...8 Kotelointiluokat ja iskunkesto...10 Ensto Cubo kotelot yksityiskohtaisemmin...11 Palvelutarjontamme...12 Sertifioitu ja laadukas valmistus...14 Kestomuovikotelot Polyesterikotelot Teräskotelot Alumiinikotelot Ensto Cubo S kotelot, IP66 ja IP67 Koot 75 x 125 x x 250 x 150 mm sileät sivut tai metriset/pkaihiot Ensto Cubo D kotelot, IP66 ja IP67 Koot 53 x 55 x x 300 x 111 mm sileät sivut...22 Ensto Cubo O kotelot, IP66 ja IP67 Koot 200 x 200 x x 600 x 187 mm sileät sivut tai metriset aihiot...24 Ensto Cubo C kotelot, IP66 ja IP67 Koot 200 x 200 x x 600 x 187 mm laippaaihiot...24 Ensto Cubo W seinäkaapit, IP66 ja IP67 Koot 200 x 200 x x 600 x 187 mm sileät sivut, valmiiksi asennetut saranat ja pikalukitussalvat Ensto Cubo O, C ja W koteloiden tarvikkeet...27 Ensto Cubo M kotelot, IP66 Koot 75 x 80 x x 405 x 120 mm sileät sivut...32 Ensto Cubo N seinäkaapit IP66 Koot 250 x 300 x x 800 x 300 mm sileät sivut...33 Ensto Cubo E seinäkaapit, IP66 Koot 200 x 300 x x 1200 x 300 mm sileät sivut tai laippaaukot...37 Ensto Cubo EO seinäkaapit, IP66 Koot 190 x 240 x x 960 x 248 mm laippaaihiot...40 Ensto Cubo F riviliitinkotelot, IP66 Koot 150 x 150 x x 400 x 120 mm sileät sivut tai laippaaukot, joissakin malleissa polykarbonaattiikkuna Ensto Cubo H kotelot, IP66 Koot 50 x 45 x x 601 x 180 mm sileät sivut...46 Yleiset kotelotarvikkeet...48 Hakemisto...54 Sähkönumerohakemisto

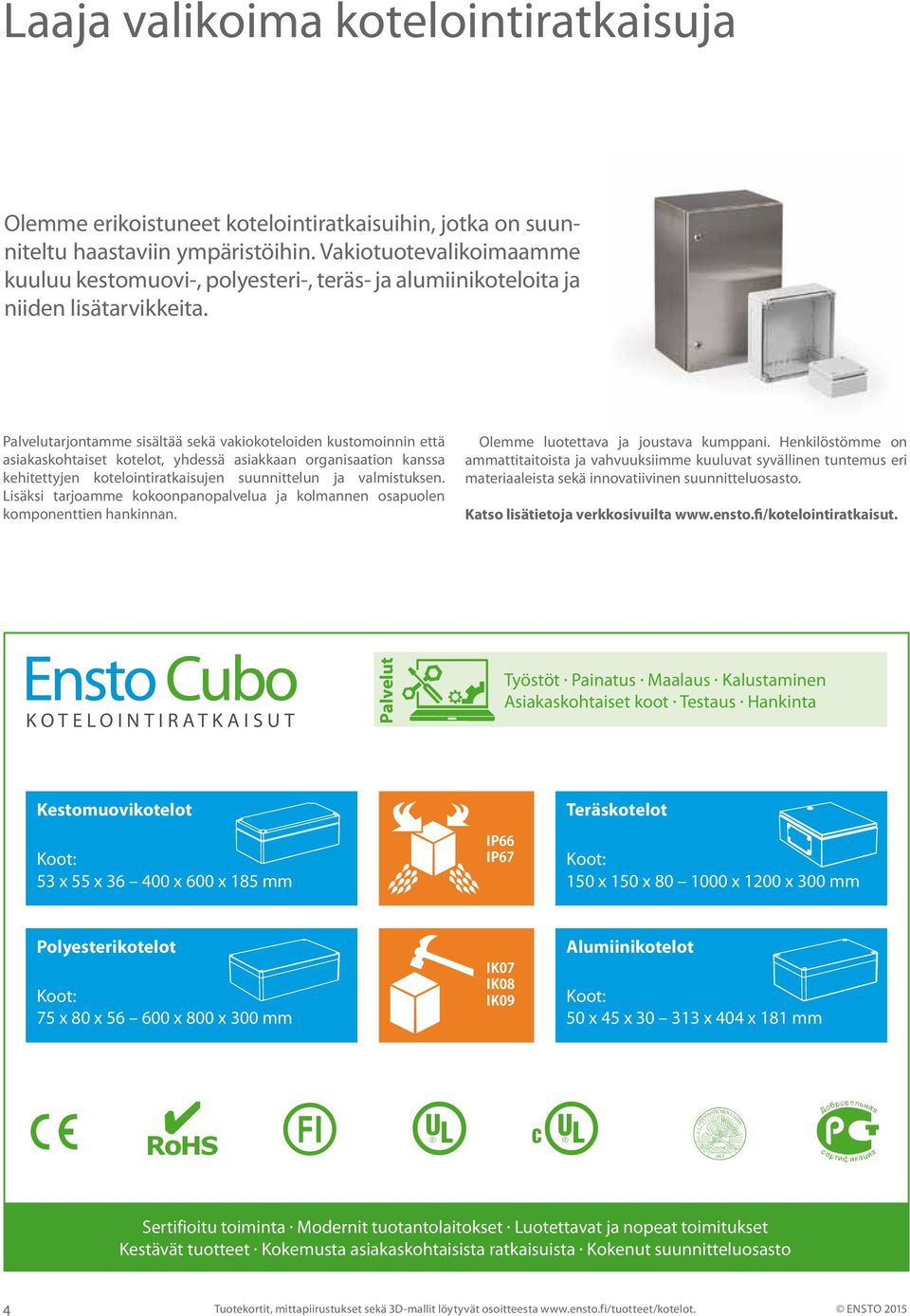

4 Laaja valikoima kotelointiratkaisuja Olemme erikoistuneet kotelointiratkaisuihin, jotka on suunniteltu haastaviin ympäristöihin. Vakiotuotevalikoimaamme kuuluu kestomuovi, polyesteri, teräs ja alumiinikoteloita ja niiden lisätarvikkeita. Palvelutarjontamme sisältää sekä vakiokoteloiden kustomoinnin että asiakaskohtaiset kotelot, yhdessä asiakkaan organisaation kanssa kehitettyjen kotelointiratkaisujen suunnittelun ja valmistuksen. Lisäksi tarjoamme kokoonpanopalvelua ja kolmannen osapuolen komponenttien hankinnan. Olemme luotettava ja joustava kumppani. Henkilöstömme on ammattitaitoista ja vahvuuksiimme kuuluvat syvällinen tuntemus eri materiaaleista sekä innovatiivinen suunnitteluosasto. Katso lisätietoja verkkosivuilta KOTELOINTIRATK AISUT Palvelut Työstöt Painatus Maalaus Kalustaminen Asiakaskohtaiset koot Testaus Hankinta Kestomuovikotelot Teräskotelot Koot: 53 x 55 x x 600 x 185 mm IP66 IP67 Koot: 150 x 150 x x 1200 x 300 mm Polyesterikotelot Koot: 75 x 80 x x 800 x 300 mm IK07 IK08 IK09 Alumiinikotelot Koot: 50 x 45 x x 404 x 181 mm K 4 J } Sertifioitu toiminta Modernit tuotantolaitokset Luotettavat ja nopeat toimitukset Kestävät tuotteet Kokemusta asiakaskohtaisista ratkaisuista Kokenut suunnitteluosasto 4 Tuotekortit, mittapiirustukset sekä 3Dmallit löytyvät osoitteesta

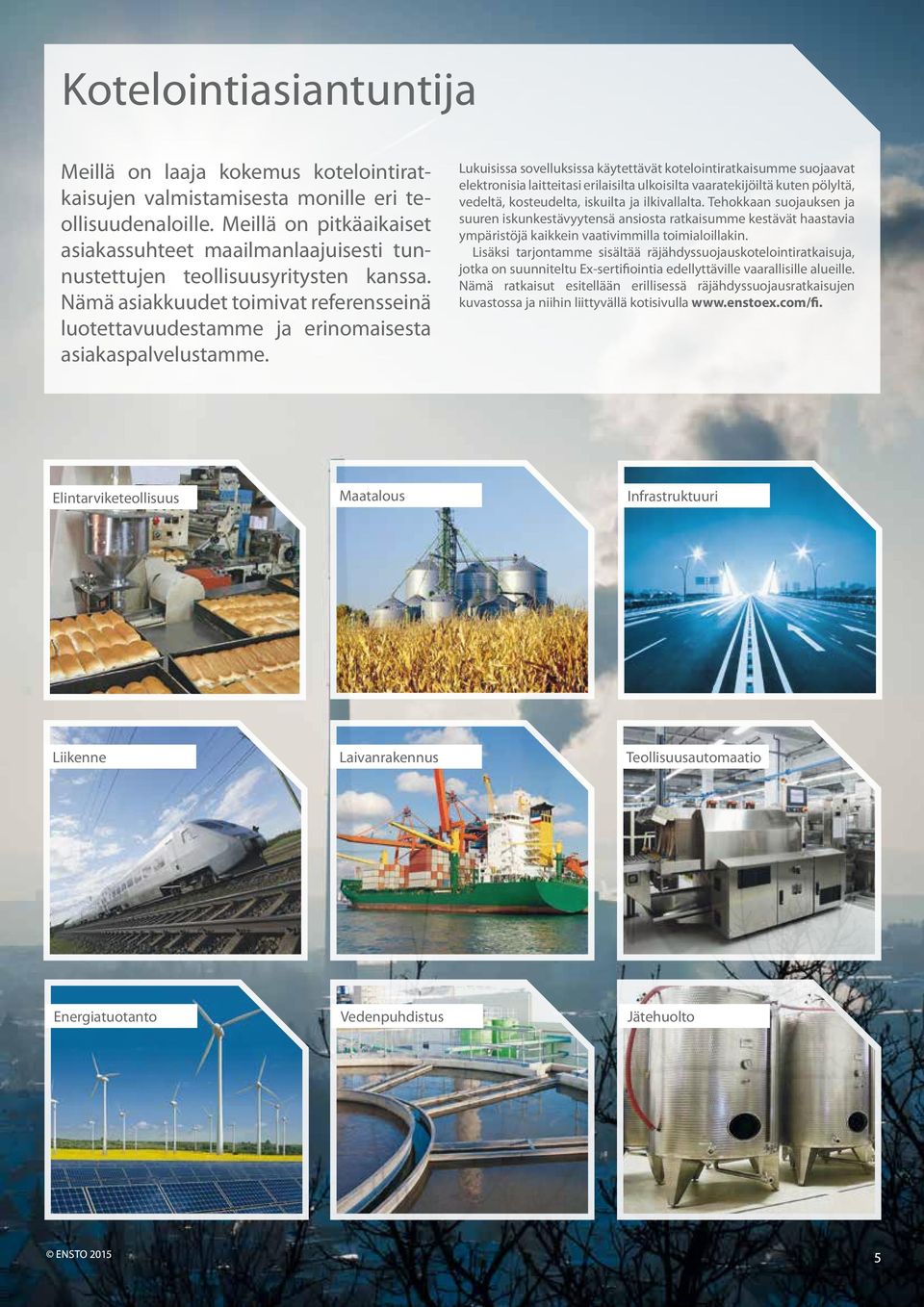

5 Kotelointiasiantuntija Meillä on laaja kokemus kotelointiratkaisujen valmistamisesta monille eri teollisuudenaloille. Meillä on pitkäaikaiset asiakassuhteet maailmanlaajuisesti tunnustettujen teollisuusyritysten kanssa. Nämä asiakkuudet toimivat referensseinä luotettavuudestamme ja erinomaisesta asiakaspalvelustamme. Lukuisissa sovelluksissa käytettävät kotelointiratkaisumme suojaavat elektronisia laitteitasi erilaisilta ulkoisilta vaaratekijöiltä kuten pölyltä, vedeltä, kosteudelta, iskuilta ja ilkivallalta. Tehokkaan suojauksen ja suuren iskunkestävyytensä ansiosta ratkaisumme kestävät haastavia ympäristöjä kaikkein vaativimmilla toimialoillakin. Lisäksi tarjontamme sisältää räjähdyssuojauskotelointiratkaisuja, jotka on suunniteltu Exsertifiointia edellyttäville vaarallisille alueille. Nämä ratkaisut esitellään erillisessä räjähdyssuojausratkaisujen kuvastossa ja niihin liittyvällä kotisivulla Elintarviketeollisuus Maatalous Infrastruktuuri Liikenne Laivanrakennus Teollisuusautomaatio Energiatuotanto Vedenpuhdistus Jätehuolto 5

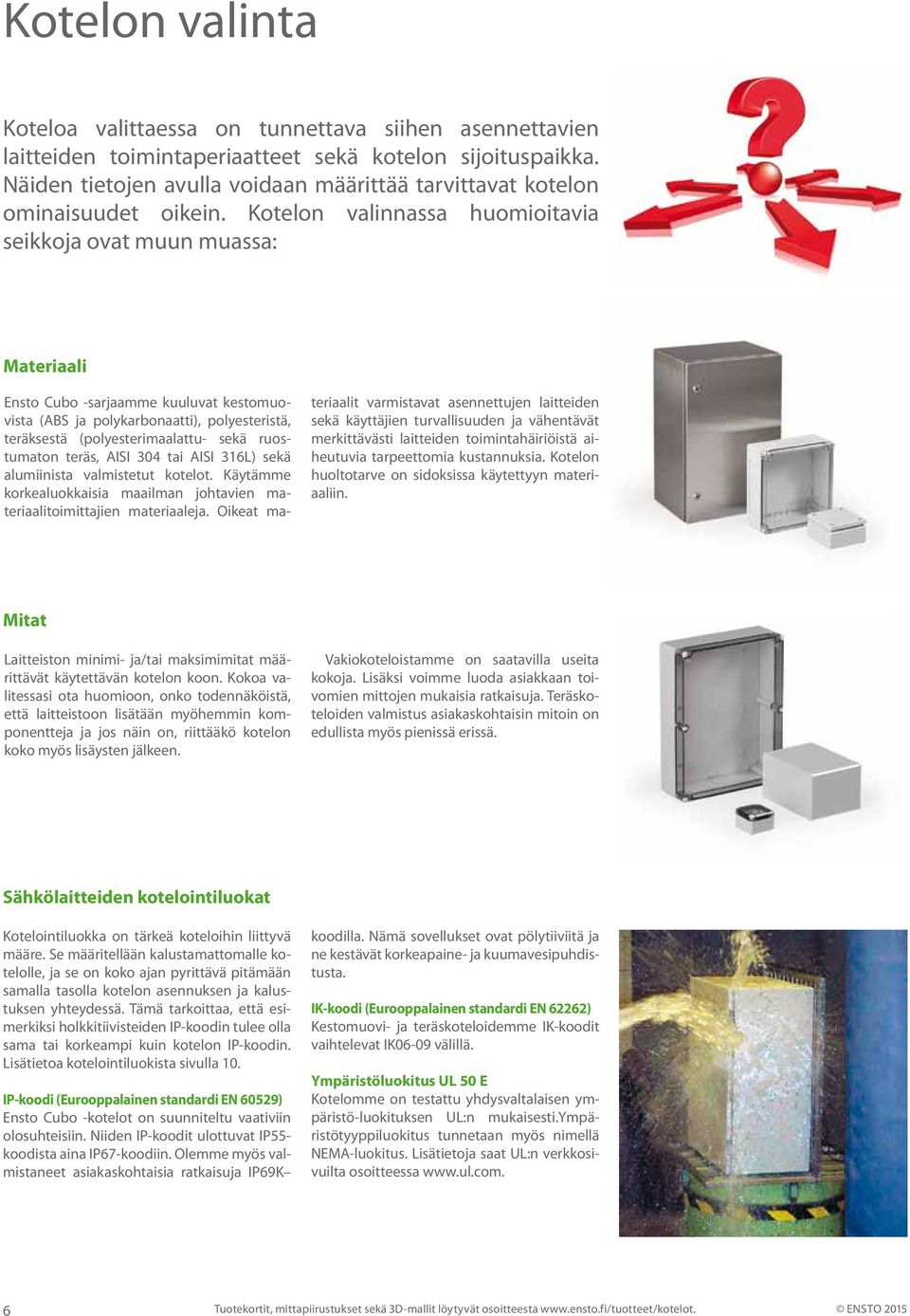

6 Kotelon valinta Koteloa valittaessa on tunnettava siihen asennettavien laitteiden toimintaperiaatteet sekä kotelon sijoituspaikka. Näiden tietojen avulla voidaan määrittää tarvittavat kotelon ominaisuudet oikein. Kotelon valinnassa huomioitavia seikkoja ovat muun muassa: Materiaali Ensto Cubo sarjaamme kuuluvat kestomuovista (ABS ja polykarbonaatti), polyesteristä, teräksestä (polyesterimaalattu sekä ruostumaton teräs, AISI 304 tai AISI 316L) sekä alumiinista valmistetut kotelot. Käytämme korkealuokkaisia maailman johtavien materiaalitoimittajien materiaaleja. Oikeat materiaalit varmistavat asennettujen laitteiden sekä käyttäjien turvallisuuden ja vähentävät merkittävästi laitteiden toimintahäiriöistä aiheutuvia tarpeettomia kustannuksia. Kotelon huoltotarve on sidoksissa käytettyyn materiaaliin. Mitat Laitteiston minimi ja/tai maksimimitat määrittävät käytettävän kotelon koon. Kokoa valitessasi ota huomioon, onko todennäköistä, että laitteistoon lisätään myöhemmin komponentteja ja jos näin on, riittääkö kotelon koko myös lisäysten jälkeen. Vakiokoteloistamme on saatavilla useita kokoja. Lisäksi voimme luoda asiakkaan toivomien mittojen mukaisia ratkaisuja. Teräskoteloiden valmistus asiakaskohtaisin mitoin on edullista myös pienissä erissä. Sähkölaitteiden kotelointiluokat Kotelointiluokka on tärkeä koteloihin liittyvä määre. Se määritellään kalustamattomalle kotelolle, ja se on koko ajan pyrittävä pitämään samalla tasolla kotelon asennuksen ja kalustuksen yhteydessä. Tämä tarkoittaa, että esimerkiksi holkkitiivisteiden IPkoodin tulee olla sama tai korkeampi kuin kotelon IPkoodin. Lisätietoa kotelointiluokista sivulla 10. IPkoodi (Eurooppalainen standardi EN 60529) Ensto Cubo kotelot on suunniteltu vaativiin olosuhteisiin. Niiden IPkoodit ulottuvat IP55 koodista aina IP67koodiin. Olemme myös valmistaneet asiakaskohtaisia ratkaisuja IP69K koodilla. Nämä sovellukset ovat pölytiiviitä ja ne kestävät korkeapaine ja kuumavesipuhdistusta. IKkoodi (Eurooppalainen standardi EN 62262) Kestomuovi ja teräskoteloidemme IKkoodit vaihtelevat IK0609 välillä. Ympäristöluokitus UL 50 E Kotelomme on testattu yhdysvaltalaisen ympäristöluokituksen UL:n mukaisesti.ympäristötyyppiluokitus tunnetaan myös nimellä NEMAluokitus. Lisätietoja saat UL:n verkkosivuilta osoitteessa 6 Tuotekortit, mittapiirustukset sekä 3Dmallit löytyvät osoitteesta

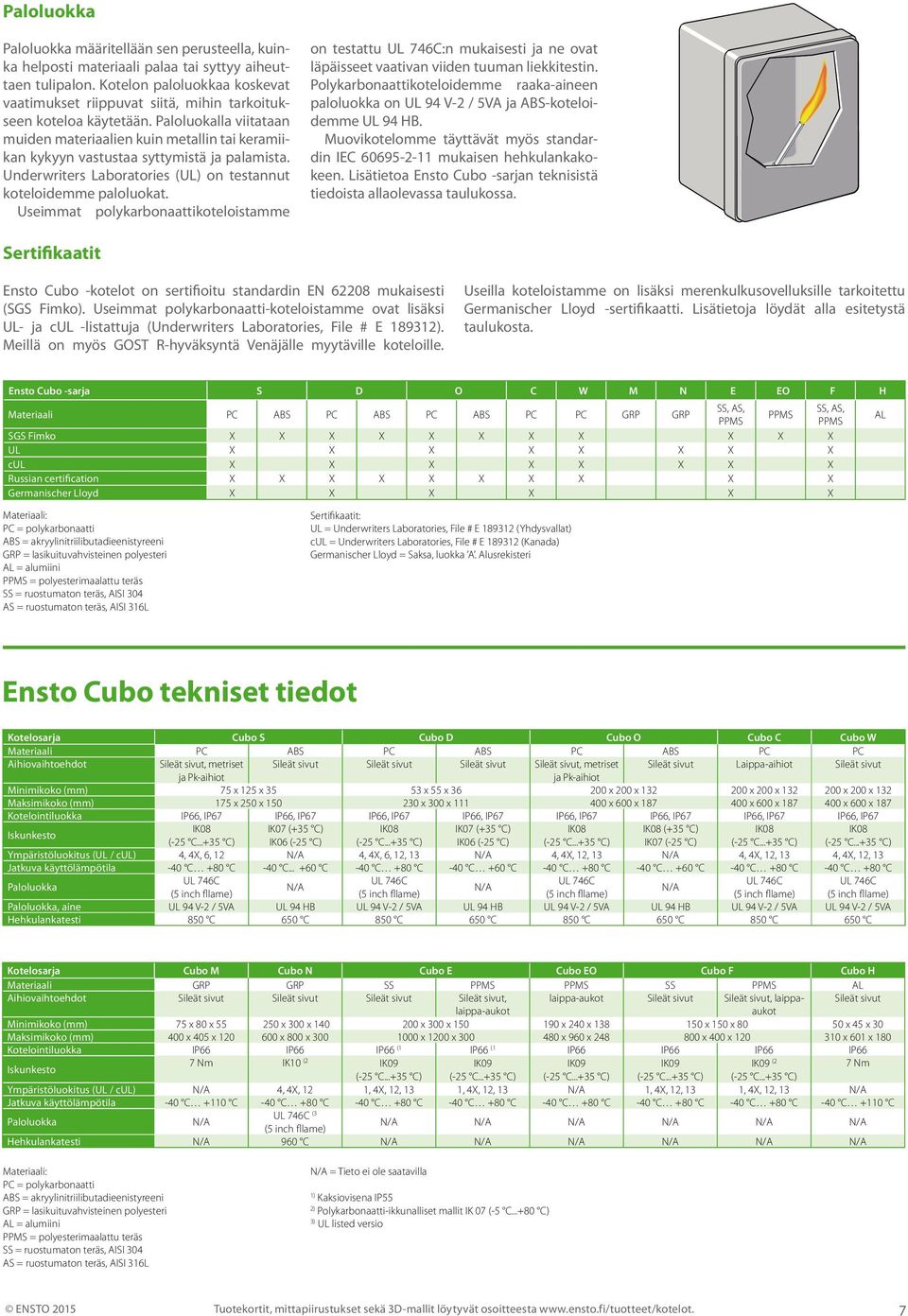

7 Paloluokka Paloluokka määritellään sen perusteella, kuinka helposti materiaali palaa tai syttyy aiheuttaen tulipalon. Kotelon paloluokkaa koskevat vaatimukset riippuvat siitä, mihin tarkoitukseen koteloa käytetään. Paloluokalla viitataan muiden materiaalien kuin metallin tai keramiikan kykyyn vastustaa syttymistä ja palamista. Underwriters Laboratories (UL) on testannut koteloidemme paloluokat. Useimmat polykarbonaattikoteloistamme on testattu UL 746C:n mukaisesti ja ne ovat läpäisseet vaativan viiden tuuman liekkitestin. Polykarbonaattikoteloidemme raakaaineen paloluokka on UL 94 V2 / 5VA ja ABSkoteloidemme UL 94 HB. Muovikotelomme täyttävät myös standardin IEC mukaisen hehkulankakokeen. Lisätietoa Ensto Cubo sarjan teknisistä tiedoista allaolevassa taulukossa. Sertifikaatit Ensto Cubo kotelot on sertifioitu standardin EN mukaisesti (SGS Fimko). Useimmat polykarbonaattikoteloistamme ovat lisäksi UL ja cul listattuja (Underwriters Laboratories, File # E ). Meillä on myös GOST Rhyväksyntä Venäjälle myytäville koteloille. Useilla koteloistamme on lisäksi merenkulkusovelluksille tarkoitettu Germanischer Lloyd sertifikaatti. Lisätietoja löydät alla esitetystä taulukosta. Ensto Cubo sarja S D O C W M N E EO F H Materiaali PC ABS PC ABS PC ABS PC PC GRP GRP SS, AS, SS, AS, PPMS PPMS PPMS AL SGS Fimko X X X X X X X X X X X UL X X X X X X X X cul X X X X X X X X Russian certification X X X X X X X X X X Germanischer Lloyd X X X X X X Materiaali: PC = polykarbonaatti ABS = akryylinitriilibutadieenistyreeni GRP = lasikuituvahvisteinen polyesteri AL = alumiini PPMS = polyesterimaalattu teräs SS = ruostumaton teräs, AISI 304 AS = ruostumaton teräs, AISI 316L Sertifikaatit: UL = Underwriters Laboratories, File # E (Yhdysvallat) cul = Underwriters Laboratories, File # E (Kanada) Germanischer Lloyd = Saksa, luokka A. Alusrekisteri Ensto Cubo tekniset tiedot Kotelosarja Cubo S Cubo D Cubo O Cubo C Cubo W Materiaali PC ABS PC ABS PC ABS PC PC Aihiovaihtoehdot Sileät sivut, metriset Sileät sivut Sileät sivut Sileät sivut Sileät sivut, metriset Sileät sivut Laippaaihiot Sileät sivut ja Pkaihiot ja Pkaihiot Minimikoko 75 x 125 x x 55 x x 200 x x 200 x x 200 x 132 Maksimikoko 175 x 250 x x 300 x x 600 x x 600 x x 600 x 187 Kotelointiluokka IP66, IP67 IP66, IP67 IP66, IP67 IP66, IP67 IP66, IP67 IP66, IP67 IP66, IP67 IP66, IP67 Iskunkesto IK08 IK07 (+35 C) IK08 IK07 (+35 C) IK08 IK08 (+35 C) IK08 IK08 (25 C C) IK06 (25 C) (25 C C) IK06 (25 C) (25 C C) IK07 (25 C) (25 C C) (25 C C) Ympäristöluokitus (UL / cul) 4, 4X, 6, 12 N/A 4, 4X, 6, 12, 13 N/A 4, 4X, 12, 13 N/A 4, 4X, 12, 13 4, 4X, 12, 13 Jatkuva käyttölämpötila 40 C +80 C 40 C C 40 C +80 C 40 C +60 C 40 C +80 C 40 C +60 C 40 C +80 C 40 C +80 C Paloluokka UL 746C UL 746C UL 746C UL 746C UL 746C N/A N/A N/A (5 inch fllame) (5 inch fllame) (5 inch fllame) (5 inch fllame) (5 inch fllame) Paloluokka, aine UL 94 V2 / 5VA UL 94 HB UL 94 V2 / 5VA UL 94 HB UL 94 V2 / 5VA UL 94 HB UL 94 V2 / 5VA UL 94 V2 / 5VA Hehkulankatesti 850 C 650 C 850 C 650 C 850 C 650 C 850 C 650 C Kotelosarja Cubo M Cubo N Cubo E Cubo EO Cubo F Cubo H Materiaali GRP GRP SS PPMS PPMS SS PPMS AL Aihiovaihtoehdot Sileät sivut Sileät sivut Sileät sivut Sileät sivut, laippaaukot Sileät sivut Sileät sivut, laippaaukot Sileät sivut laippaaukot Minimikoko 75 x 80 x x 300 x x 300 x x 240 x x 150 x x 45 x 30 Maksimikoko 400 x 405 x x 800 x x 1200 x x 960 x x 400 x x 601 x 180 Kotelointiluokka IP66 IP66 IP66 (1 IP66 (1 IP66 IP66 IP66 IP66 Iskunkesto 7 Nm IK10 (2 IK09 IK09 IK09 IK09 IK09 (2 7 Nm (25 C C) (25 C C) (25 C C) (25 C C) (25 C C) Ympäristöluokitus (UL / cul) N/A 4, 4X, 12 1, 4X, 12, 13 1, 4X, 12, 13 N/A 1, 4X, 12, 13 1, 4X, 12, 13 N/A Jatkuva käyttölämpötila 40 C +110 C 40 C +80 C 40 C +80 C 40 C +80 C 40 C +80 C 40 C +80 C 40 C +80 C 40 C +110 C Paloluokka N/A UL 746C (3 (5 inch fllame) N/A N/A N/A N/A N/A N/A Hehkulankatesti N/A 960 C N/A N/A N/A N/A N/A N/A Materiaali: PC = polykarbonaatti ABS = akryylinitriilibutadieenistyreeni GRP = lasikuituvahvisteinen polyesteri AL = alumiini PPMS = polyesterimaalattu teräs SS = ruostumaton teräs, AISI 304 AS = ruostumaton teräs, AISI 316L N/A = Tieto ei ole saatavilla 1) Kaksiovisena IP55 2) Polykarbonaattiikkunalliset mallit IK 07 (5 C C) 3) UL listed versio Tuotekortit, mittapiirustukset sekä 3Dmallit löytyvät osoitteesta 7

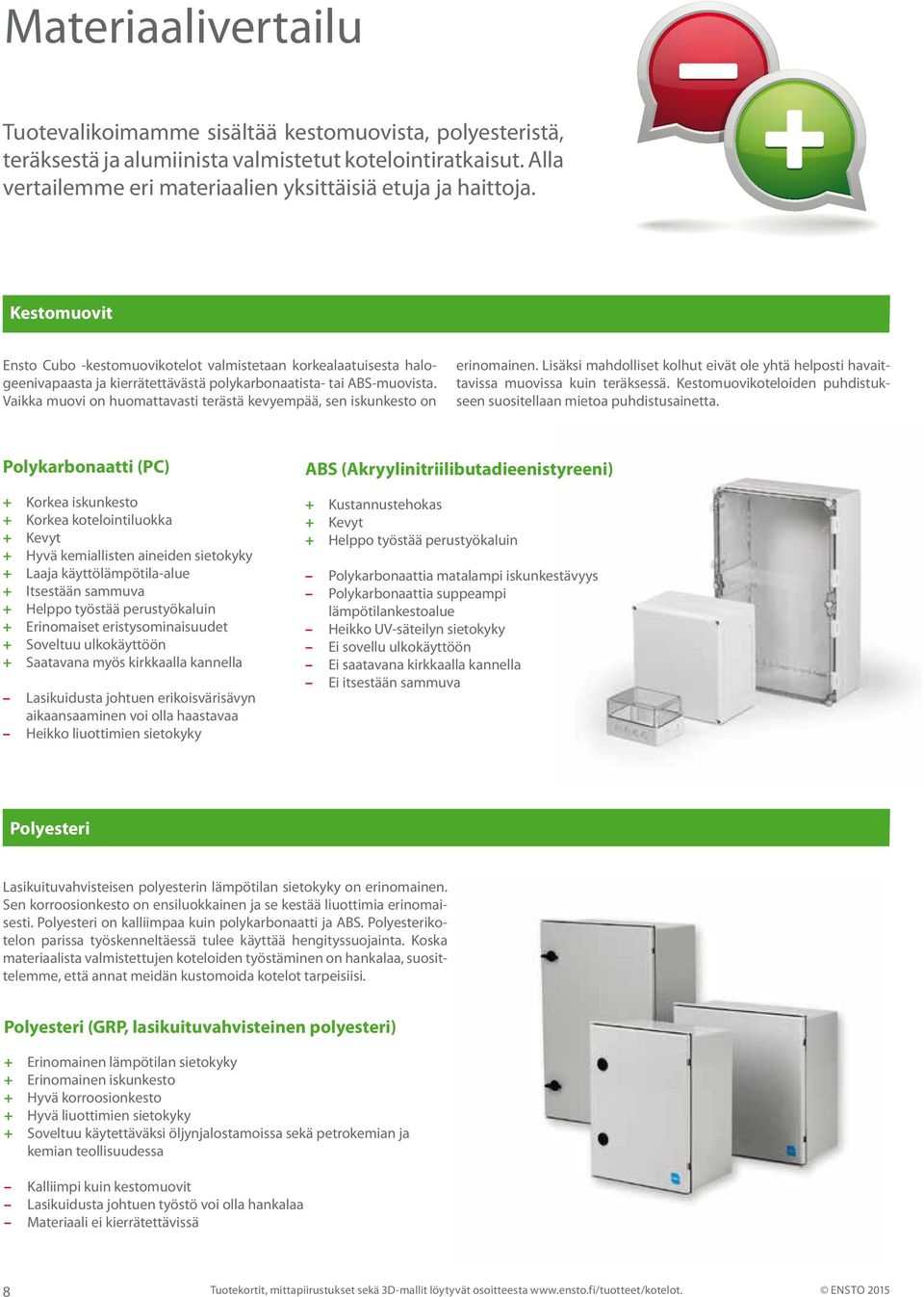

8 Materiaalivertailu Tuotevalikoimamme sisältää kestomuovista, polyesteristä, teräksestä ja alumiinista valmistetut kotelointiratkaisut. Alla vertailemme eri materiaalien yksittäisiä etuja ja haittoja. Kestomuovit Ensto Cubo kestomuovikotelot valmistetaan korkealaatuisesta halogeenivapaasta ja kierrätettävästä polykarbonaatista tai ABSmuovista. Vaikka muovi on huomattavasti terästä kevyempää, sen iskunkesto on erinomainen. Lisäksi mahdolliset kolhut eivät ole yhtä helposti havaittavissa muovissa kuin teräksessä. Kestomuovikoteloiden puhdistukseen suositellaan mietoa puhdistusainetta. Polykarbonaatti (PC) + Korkea iskunkesto + Korkea kotelointiluokka + Kevyt + Hyvä kemiallisten aineiden sietokyky + Laaja käyttölämpötilaalue + Itsestään sammuva + Helppo työstää perustyökaluin + Erinomaiset eristysominaisuudet + Soveltuu ulkokäyttöön + Saatavana myös kirkkaalla kannella Lasikuidusta johtuen erikoisvärisävyn aikaansaaminen voi olla haastavaa Heikko liuottimien sietokyky ABS (Akryylinitriilibutadieenistyreeni) + Kustannustehokas + Kevyt + Helppo työstää perustyökaluin Polykarbonaattia matalampi iskunkestävyys Polykarbonaattia suppeampi lämpötilankestoalue Heikko UVsäteilyn sietokyky Ei sovellu ulkokäyttöön Ei saatavana kirkkaalla kannella Ei itsestään sammuva Polyesteri Lasikuituvahvisteisen polyesterin lämpötilan sietokyky on erinomainen. Sen korroosionkesto on ensiluokkainen ja se kestää liuottimia erinomaisesti. Polyesteri on kalliimpaa kuin polykarbonaatti ja ABS. Polyesterikotelon parissa työskenneltäessä tulee käyttää hengityssuojainta. Koska materiaalista valmistettujen koteloiden työstäminen on hankalaa, suosittelemme, että annat meidän kustomoida kotelot tarpeisiisi. Polyesteri (GRP, lasikuituvahvisteinen polyesteri) + Erinomainen lämpötilan sietokyky + Erinomainen iskunkesto + Hyvä korroosionkesto + Hyvä liuottimien sietokyky + Soveltuu käytettäväksi öljynjalostamoissa sekä petrokemian ja kemian teollisuudessa Kalliimpi kuin kestomuovit Lasikuidusta johtuen työstö voi olla hankalaa Materiaali ei kierrätettävissä 8 Tuotekortit, mittapiirustukset sekä 3Dmallit löytyvät osoitteesta

9 Teräs Teräskoteloilla on korkea iskunkesto ja kotelointiluokka. Kotelot on helppo valmistaa asiakaskohtaisin mitoin. Vakiokoteloidemme materiaalinpaksuus on 1,25 mm tai 1,5 mm. Polyesterimaalattu teräs + Korkea iskunkesto + Korkea kotelointiluokka + Kustomoinnin helppous, asiakaskohtaiset ratkaisut mahdollisia Korroosioriski Ruostumaton teräs (AISI 304) Polyesterimaalatun teräksen lisäksi: + Erinomainen korroosionkesto + Erinomainen UVsäteilyn sietokyky + Soveltuu ulkokäyttöön (sadekaton käyttöä suositellaan) + Soveltuu erinomaisesti elintarviketeollisuuteen Kalliimpi kuin polyesterimaalattu teräs Ruostumaton teräs (AISI 316L) Ruostumaton teräs AISI 304:n lisäksi: + Erittäin korkea korroosionkesto + Soveltuu erinomaisesti meriteollisuuteen + Soveltuu erinomaisesti paperiteollisuuteen + Saatavana asiakaskohtaisin mitoin Kalliimpi kuin ruostumaton teräs AISI 304 Alumiini Alumiinin paino on ainoastaan noin neljänneksen teräksen painosta. Alumiinin raakaaine on hieman kalliimpaa kuin teräksen. Materiaalin korroosion ja iskunkesto on erinomainen ja sillä on laaja käyttölämpötilaalue. Alumiini + Kevyempi materiaali kuin teräs + Korkea iskunkesto + Hyvä liuottimien sietokyky + Laaja käyttölämpötilaalue + Erinomainen korroosionkesto Kalliimpi raakaaine Tuotekortit, mittapiirustukset sekä 3Dmallit löytyvät osoitteesta 9

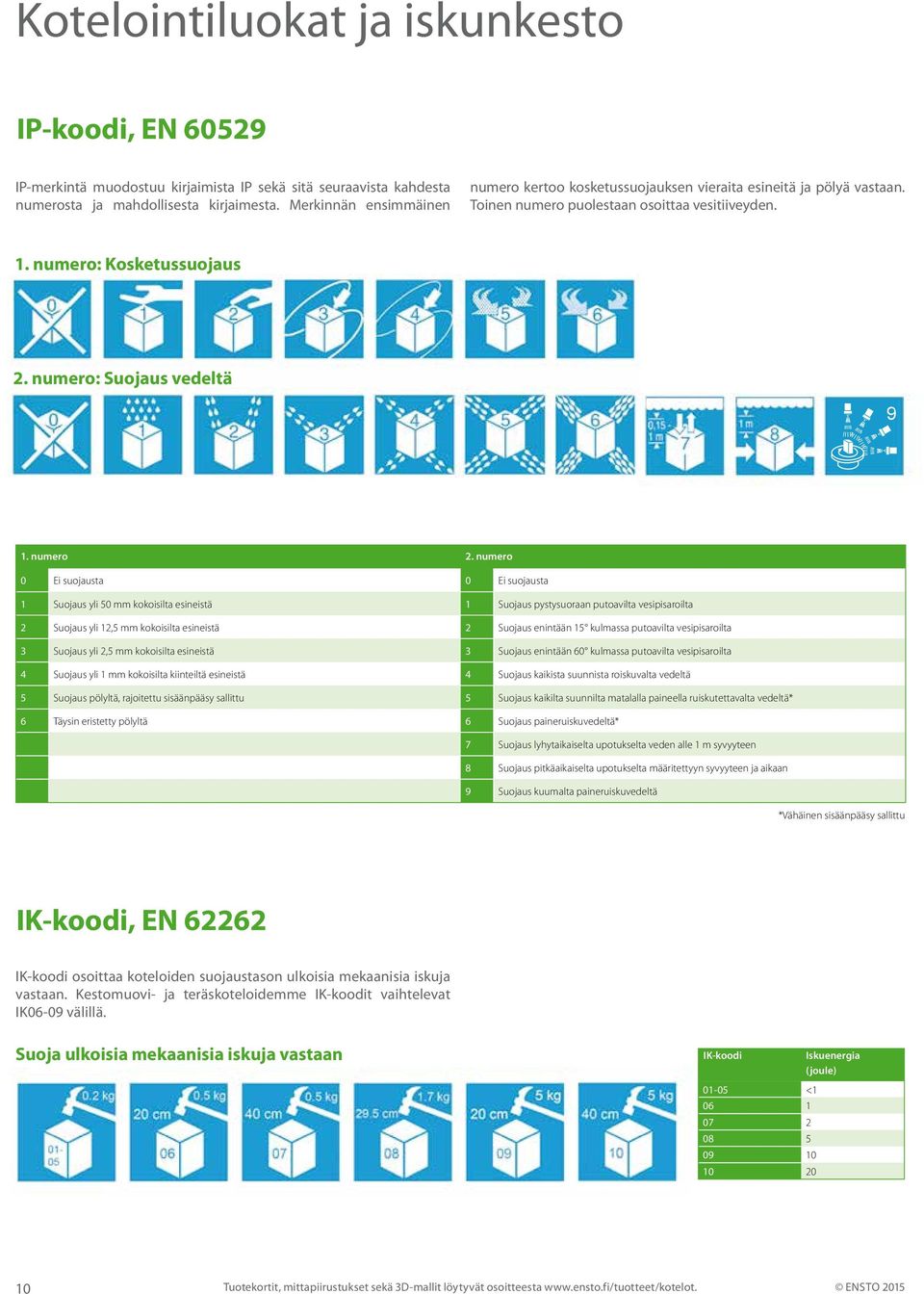

10 Kotelointiluokat ja iskunkesto IPkoodi, EN IPmerkintä muodostuu kirjaimista IP sekä sitä seuraavista kahdesta numerosta ja mahdollisesta kirjaimesta. Merkinnän ensimmäinen numero kertoo kosketussuojauksen vieraita esineitä ja pölyä vastaan. Toinen numero puolestaan osoittaa vesitiiveyden. 1. numero: Kosketussuojaus 2. numero: Suojaus vedeltä 9 1. numero 2. numero 0 Ei suojausta 0 Ei suojausta 1 Suojaus yli 50 mm kokoisilta esineistä 1 Suojaus pystysuoraan putoavilta vesipisaroilta 2 Suojaus yli 12,5 mm kokoisilta esineistä 2 Suojaus enintään 15 kulmassa putoavilta vesipisaroilta 3 Suojaus yli 2,5 mm kokoisilta esineistä 3 Suojaus enintään 60 kulmassa putoavilta vesipisaroilta 4 Suojaus yli 1 mm kokoisilta kiinteiltä esineistä 4 Suojaus kaikista suunnista roiskuvalta vedeltä 5 Suojaus pölyltä, rajoitettu sisäänpääsy sallittu 5 Suojaus kaikilta suunnilta matalalla paineella ruiskutettavalta vedeltä* 6 Täysin eristetty pölyltä 6 Suojaus paineruiskuvedeltä* 7 Suojaus lyhytaikaiselta upotukselta veden alle 1 m syvyyteen 8 Suojaus pitkäaikaiselta upotukselta määritettyyn syvyyteen ja aikaan 9 Suojaus kuumalta paineruiskuvedeltä *Vähäinen sisäänpääsy sallittu IKkoodi, EN IKkoodi osoittaa koteloiden suojaustason ulkoisia mekaanisia iskuja vastaan. Kestomuovi ja teräskoteloidemme IKkoodit vaihtelevat IK0609 välillä. Suoja ulkoisia mekaanisia iskuja vastaan IKkoodi 0105 < Iskuenergia (joule) 10 Tuotekortit, mittapiirustukset sekä 3Dmallit löytyvät osoitteesta

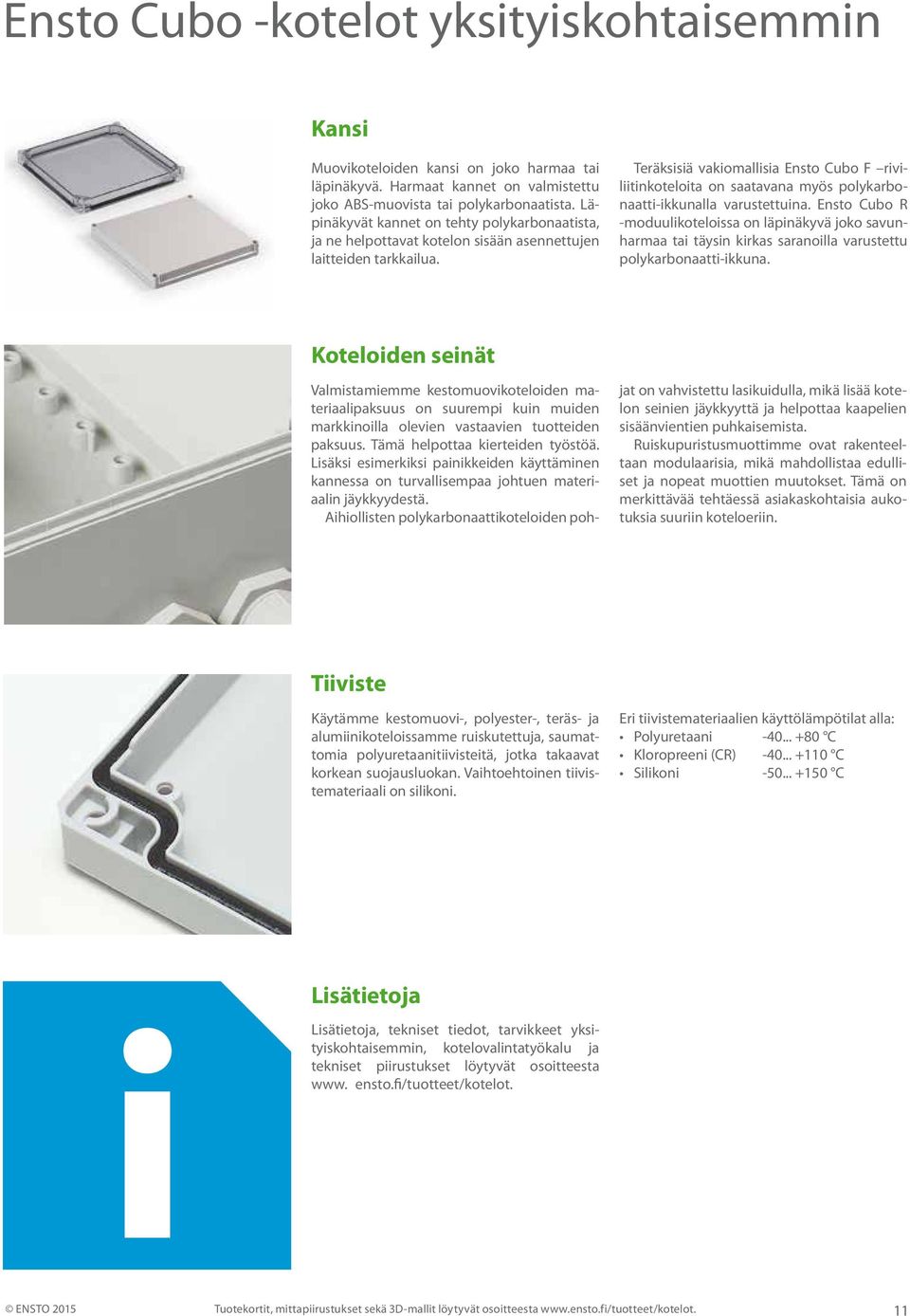

11 Ensto Cubo kotelot yksityiskohtaisemmin Kansi Muovikoteloiden kansi on joko harmaa tai läpinäkyvä. Harmaat kannet on valmistettu joko ABSmuovista tai polykarbonaatista. Läpinäkyvät kannet on tehty polykarbonaatista, ja ne helpottavat kotelon sisään asennettujen laitteiden tarkkailua. Teräksisiä vakiomallisia Ensto Cubo F riviliitinkoteloita on saatavana myös polykarbonaattiikkunalla varustettuina. Ensto Cubo R moduulikoteloissa on läpinäkyvä joko savunharmaa tai täysin kirkas saranoilla varustettu polykarbonaattiikkuna. Koteloiden seinät Valmistamiemme kestomuovikoteloiden materiaalipaksuus on suurempi kuin muiden markkinoilla olevien vastaavien tuotteiden paksuus. Tämä helpottaa kierteiden työstöä. Lisäksi esimerkiksi painikkeiden käyttäminen kannessa on turvallisempaa johtuen materiaalin jäykkyydestä. Aihiollisten polykarbonaattikoteloiden pohjat on vahvistettu lasikuidulla, mikä lisää kotelon seinien jäykkyyttä ja helpottaa kaapelien sisäänvientien puhkaisemista. Ruiskupuristusmuottimme ovat rakenteeltaan modulaarisia, mikä mahdollistaa edulliset ja nopeat muottien muutokset. Tämä on merkittävää tehtäessä asiakaskohtaisia aukotuksia suuriin koteloeriin. Tiiviste Käytämme kestomuovi, polyester, teräs ja alumiinikoteloissamme ruiskutettuja, saumattomia polyuretaanitiivisteitä, jotka takaavat korkean suojausluokan. Vaihtoehtoinen tiivistemateriaali on silikoni. Eri tiivistemateriaalien käyttölämpötilat alla: Polyuretaani C Kloropreeni (CR) C Silikoni C Lisätietoja Lisätietoja, tekniset tiedot, tarvikkeet yksityiskohtaisemmin, kotelovalintatyökalu ja tekniset piirustukset löytyvät osoitteesta www. ensto.fi/tuotteet/kotelot. ituotekortit, mittapiirustukset sekä 3Dmallit löytyvät osoitteesta 11

12 Electromagnetic waves Optical radiation Ionizing radiation Ultrasound Adiabatic compression and shock waves Exothermal reactions Ensto recognizes this by taking all due caution to minimize the risk of ignition caused by materials or by the design of an enclosure. The structure must be designed to eliminate all electrostatic charges. Generally charges are formed when two materials with different charges come into contact with each other. A larger contact area or greater distance between the surfaces of the materials touching each other increases the likelihood of a charge. Danger of an increasing charge in material increases when the resistivity of the other material decreases. If the material has a charge, an electrostatic discharge may occur. A charge can be discharged in many ways, but the most common ways are spark discharges and brush discharges. Both of these can cause a dangerous ignition, because the energy released can ignite gases and vapors. A spark discharge occurs when the charge between two conductors in different potentials increases to a sufficient level. In a brush discharge, energy is released when a charged object is approached by a round conductive object. These charges can be eliminated effectively by using potential equalisation or grounding. Potential equalisation refers to the connection of two conductive objects to each other. Grounding refers to the connection of a conductive object to the ground potential. Discharging must be used when the protective structure is used in a space where explosion group IIC gases are present and the thickness of a nonconductive surface layer exceeds 0.2 mm or the surface resistivity exceeds 1 GΩ. In equipment class two it must be ensured that the projection surface area of nonconductive components, such as value plates and stickers, does not exceed 20 cm 2. If the nonconductive surface is surrounded by an grounded frame, its surface area can be multiplied by four Explosion groups The specification contains three explosion groups. These groups are based on the measured ignition capabilities of gases and vapors at a certain temperature. The classification is split into sections I and II, and groups designated A, B, and C. For example, group A contains common alcohols with a low flash temperature and group C contains gaseous hydrogen with a relatively high flash temperature. (Tukes, pages 810) The table below shows examples of the ignition temperatures of gases and vapors in different temperature classes and explosion subdivisions (Tukes, pp. 1133). Palvelutarjontamme Vakiokoteloiden lisäksi tarjoamme asiakkaille näiden vakiotuotteiden kustomointia ja eri tarpeisiin suunniteltuja asiakaskohtaisia ratkaisuja. Lisäksi tarjoamme asiakaskohtaisia integrointipalveluja osana kotelointiratkaisujamme. Kaikki kotelomme voidaan integroida, jolloin toimitettava tuote on valmis ja toimiva kokonaisuus käytettäväksi asiakkaan omassa kokoonpanoprosessissa. Asiakaskohtaisiin kotelointiratkaisuihin liittyvät palvelut Kustomoidut vakiokotelot Asiakaskohtaiset kotelot Integrointipalvelut Työstöt Soveltuvuusselvitys Mekaaninen kokoonpano Painatus 3Dmallinnus, prototyypit & dokumentaatio Elektromekaaninen kokoonpano Väripalvelut Muottien hankinta ja ylläpito Testaukset Mekaaninen kokoonpano Osarakenteiden testaus ja sertifiointi Hankinta Asiakaskohtaiset koot Asiakaskohtaisten erityistyökalujen valmistus Logistiikka ja laadunvarmistus CuboLink Litesuunnittelutyökalu CuboLink Lite on internetpohjainen suunnittelutyökalu, joka on tarkoitettu koteloidemme kustomointiin. Työkalu tukee erinomaisesti sähköistä tilaustoimitusprosessia, jolloin prosessista saadaan lyhyempi ja nopeampi. Työkalu on helppokäyttöinen. Voit valita jonkin valikoimaamme kuuluvan vakiokotelon ja tehdä siihen helposti tarvittavat konfiguraatiot. Aukotusten ja komponenttien lisääminen onnistuu helposti vedä ja pudota toiminnolla. Lataa CuboLink Lite ilmaiseksi käyttöösi osoitteesta CuboLink Liteesitys saatavilla kotisivuiltamme Lataus Suunnittelu Dokumentointi Tarkistus ja hyväksyntä Valmistus Toimitus 12

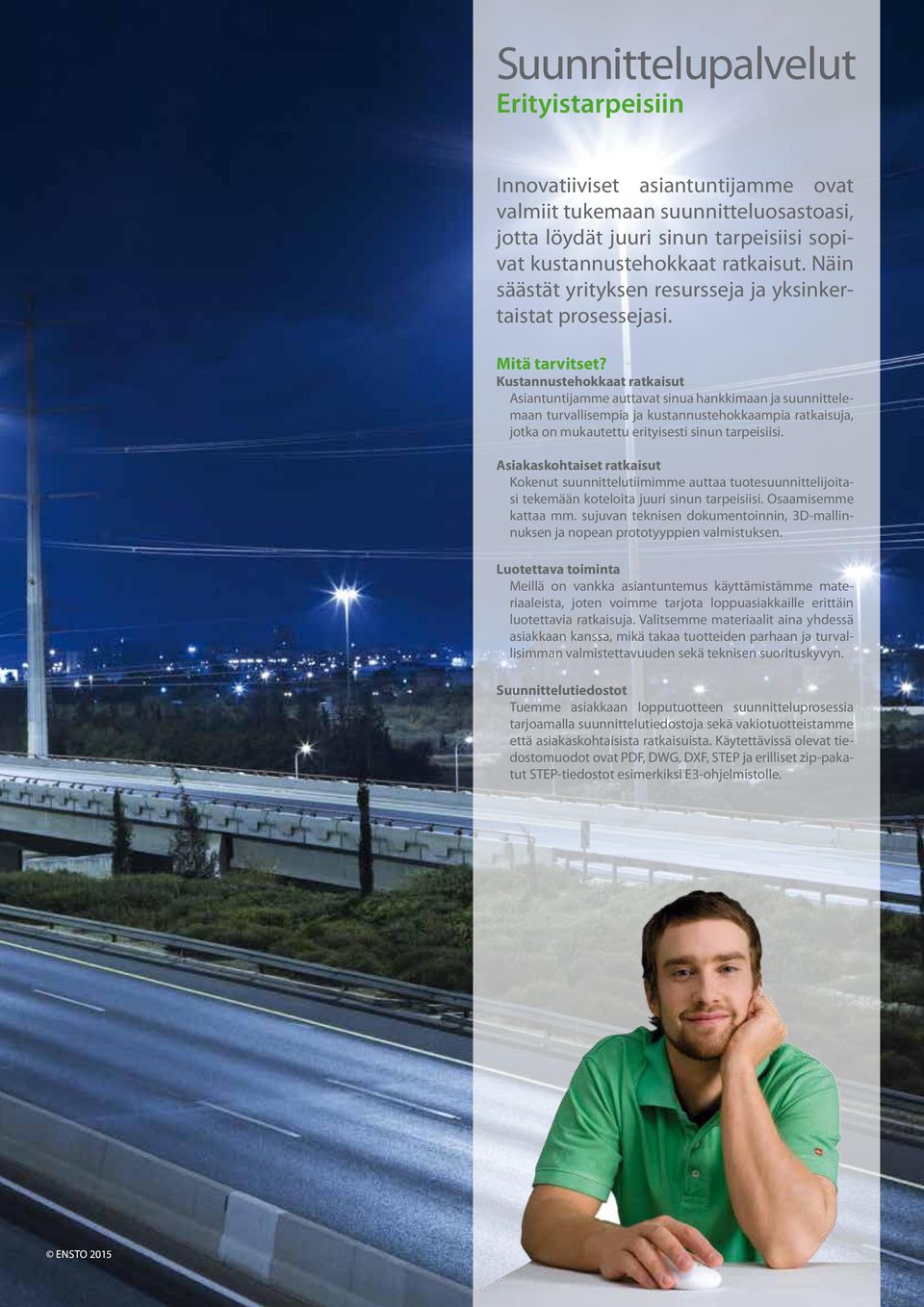

13 Suunnittelupalvelut Erityistarpeisiin Innovatiiviset asiantuntijamme ovat valmiit tukemaan suunnitteluosastoasi, jotta löydät juuri sinun tarpeisiisi sopivat kustannustehokkaat ratkaisut. Näin säästät yrityksen resursseja ja yksinkertaistat prosessejasi. Mitä tarvitset? Kustannustehokkaat ratkaisut Asiantuntijamme auttavat sinua hankkimaan ja suunnittelemaan turvallisempia ja kustannustehokkaampia ratkaisuja, jotka on mukautettu erityisesti sinun tarpeisiisi. Asiakaskohtaiset ratkaisut Kokenut suunnittelutiimimme auttaa tuotesuunnittelijoitasi tekemään koteloita juuri sinun tarpeisiisi. Osaamisemme kattaa mm. sujuvan teknisen dokumentoinnin, 3Dmallinnuksen ja nopean prototyyppien valmistuksen. Luotettava toiminta Meillä on vankka asiantuntemus käyttämistämme materiaaleista, joten voimme tarjota loppuasiakkaille erittäin luotettavia ratkaisuja. Valitsemme materiaalit aina yhdessä asiakkaan kanssa, mikä takaa tuotteiden parhaan ja turvallisimman valmistettavuuden sekä teknisen suorituskyvyn. Suunnittelutiedostot Tuemme asiakkaan lopputuotteen suunnitteluprosessia tarjoamalla suunnittelutiedostoja sekä vakiotuotteistamme että asiakaskohtaisista ratkaisuista. Käytettävissä olevat tiedostomuodot ovat PDF, DWG, DXF, STEP ja erilliset zippakatut STEPtiedostot esimerkiksi E3ohjelmistolle.

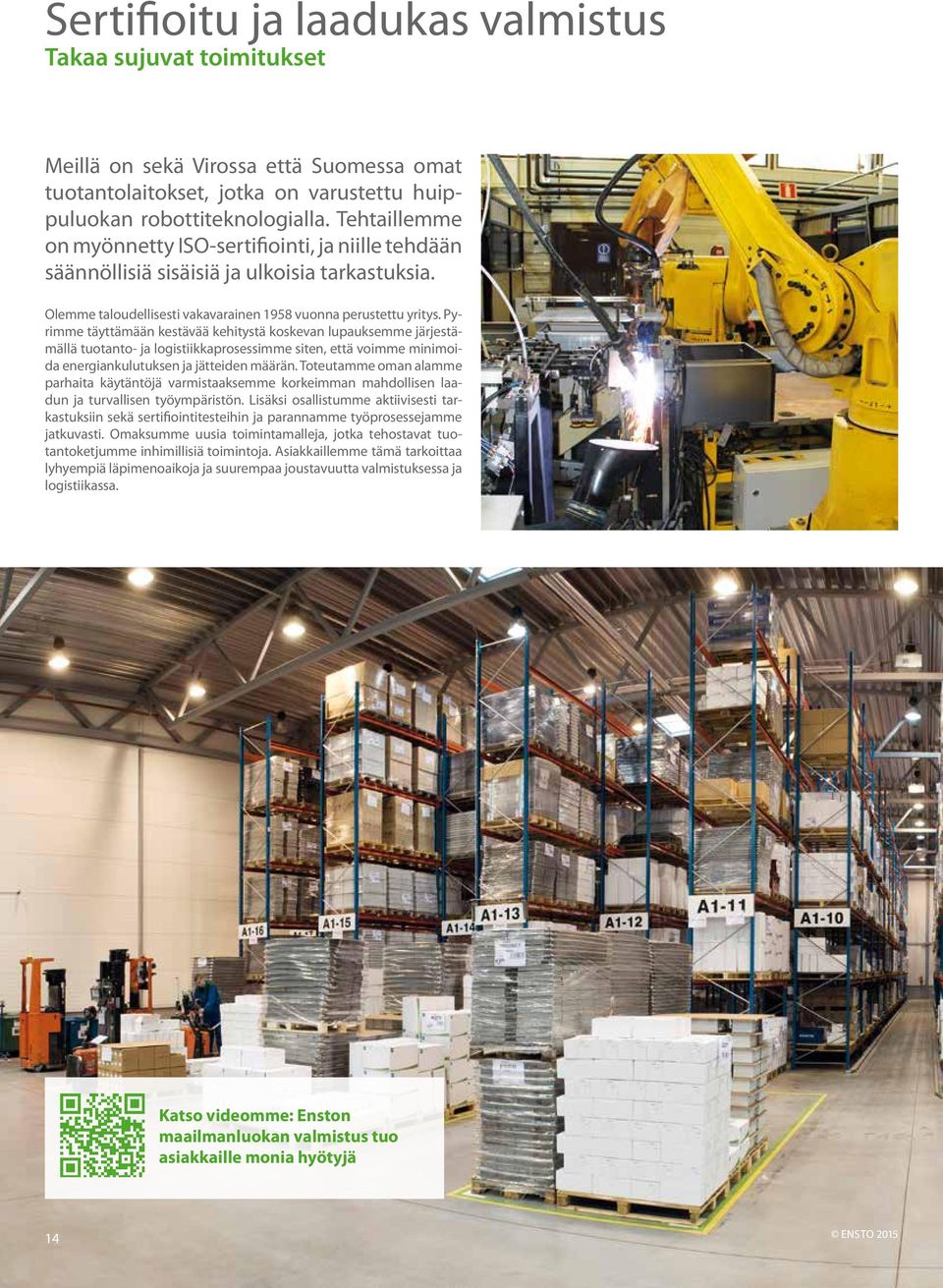

14 Sertifioitu ja laadukas valmistus Takaa sujuvat toimitukset Meillä on sekä Virossa että Suomessa omat tuotantolaitokset, jotka on varustettu huippuluokan robottiteknologialla. Tehtaillemme on myönnetty ISOsertifiointi, ja niille tehdään säännöllisiä sisäisiä ja ulkoisia tarkastuksia. Olemme taloudellisesti vakavarainen 1958 vuonna perustettu yritys. Pyrimme täyttämään kestävää kehitystä koskevan lupauksemme järjestämällä tuotanto ja logistiikkaprosessimme siten, että voimme minimoida energiankulutuksen ja jätteiden määrän. Toteutamme oman alamme parhaita käytäntöjä varmistaaksemme korkeimman mahdollisen laadun ja turvallisen työympäristön. Lisäksi osallistumme aktiivisesti tarkastuksiin sekä sertifiointitesteihin ja parannamme työprosessejamme jatkuvasti. Omaksumme uusia toimintamalleja, jotka tehostavat tuotantoketjumme inhimillisiä toimintoja. Asiakkaillemme tämä tarkoittaa lyhyempiä läpimenoaikoja ja suurempaa joustavuutta valmistuksessa ja logistiikassa. Katso videomme: Enston maailmanluokan valmistus tuo asiakkaille monia hyötyjä 14

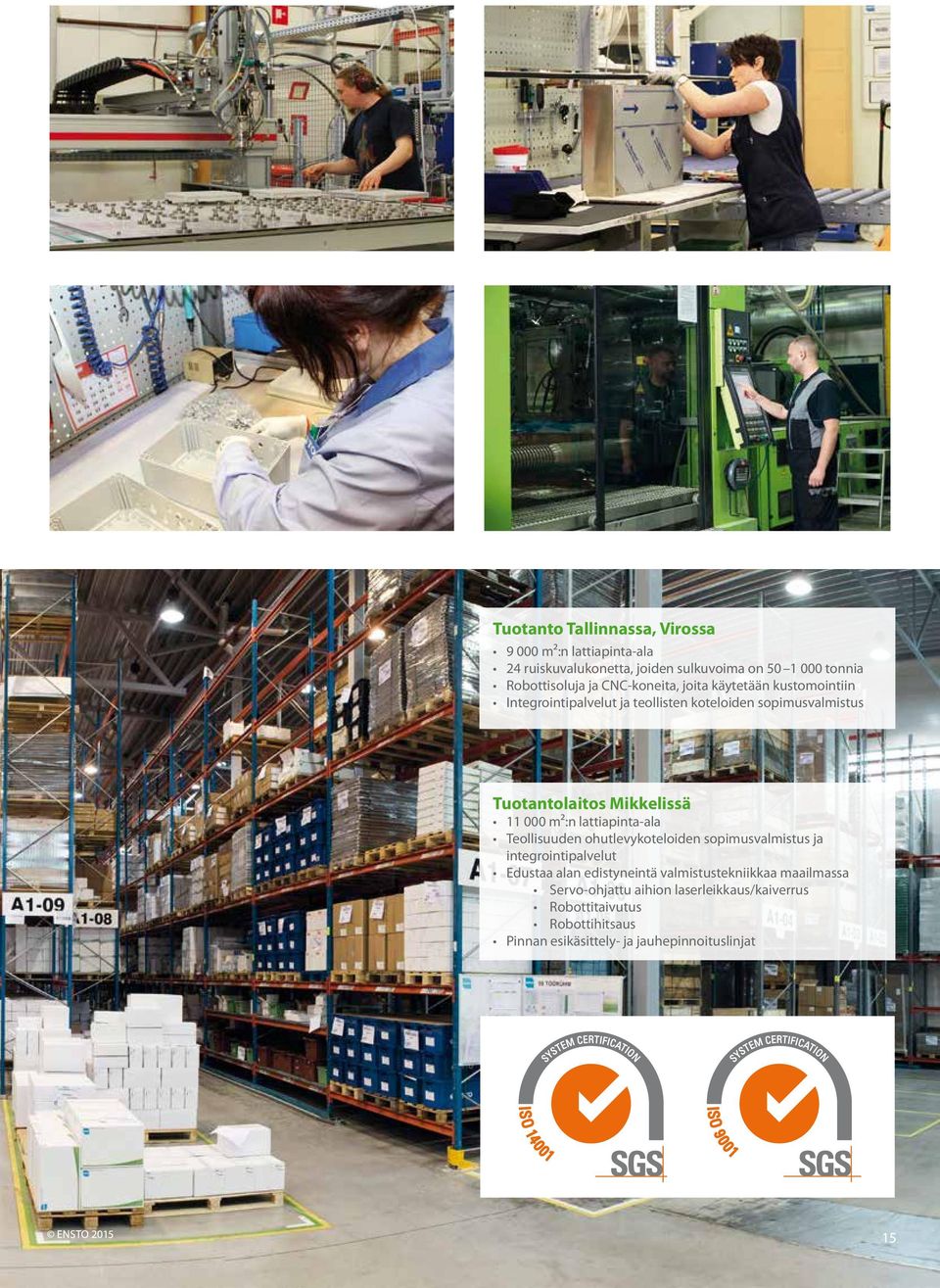

15 Tuotanto Tallinnassa, Virossa m²:n lattiapintaala 24 ruiskuvalukonetta, joiden sulkuvoima on tonnia Robottisoluja ja CNCkoneita, joita käytetään kustomointiin Integrointipalvelut ja teollisten koteloiden sopimusvalmistus Tuotantolaitos Mikkelissä m²:n lattiapintaala Teollisuuden ohutlevykoteloiden sopimusvalmistus ja integrointipalvelut Edustaa alan edistyneintä valmistustekniikkaa maailmassa Servoohjattu aihion laserleikkaus/kaiverrus Robottitaivutus Robottihitsaus Pinnan esikäsittely ja jauhepinnoituslinjat 15

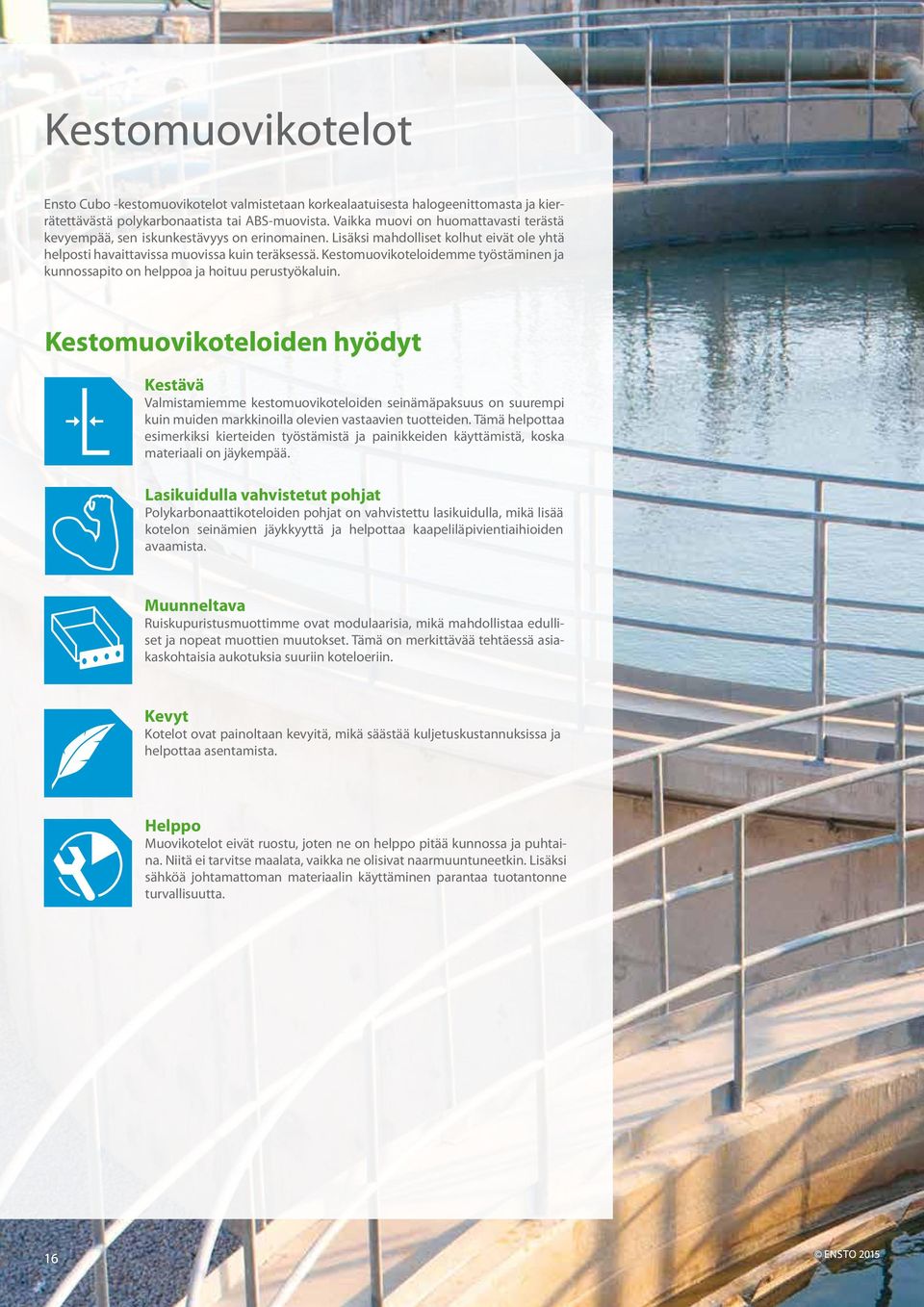

16 Kestomuovikotelot Ensto Cubo kestomuovikotelot valmistetaan korkealaatuisesta halogeenittomasta ja kierrätettävästä polykarbonaatista tai ABSmuovista. Vaikka muovi on huomattavasti terästä kevyempää, sen iskunkestävyys on erinomainen. Lisäksi mahdolliset kolhut eivät ole yhtä helposti havaittavissa muovissa kuin teräksessä. Kestomuovikoteloidemme työstäminen ja kunnossapito on helppoa ja hoituu perustyökaluin. Kestomuovikoteloiden hyödyt Kestävä Valmistamiemme kestomuovikoteloiden seinämäpaksuus on suurempi kuin muiden markkinoilla olevien vastaavien tuotteiden. Tämä helpottaa esimerkiksi kierteiden työstämistä ja painikkeiden käyttämistä, koska materiaali on jäykempää. Lasikuidulla vahvistetut pohjat Polykarbonaattikoteloiden pohjat on vahvistettu lasikuidulla, mikä lisää kotelon seinämien jäykkyyttä ja helpottaa kaapeliläpivientiaihioiden avaamista. Muunneltava Ruiskupuristusmuottimme ovat modulaarisia, mikä mahdollistaa edulliset ja nopeat muottien muutokset. Tämä on merkittävää tehtäessä asiakaskohtaisia aukotuksia suuriin koteloeriin. Kevyt Kotelot ovat painoltaan kevyitä, mikä säästää kuljetuskustannuksissa ja helpottaa asentamista. Helppo Muovikotelot eivät ruostu, joten ne on helppo pitää kunnossa ja puhtaina. Niitä ei tarvitse maalata, vaikka ne olisivat naarmuuntuneetkin. Lisäksi sähköä johtamattoman materiaalin käyttäminen parantaa tuotantonne turvallisuutta. 16

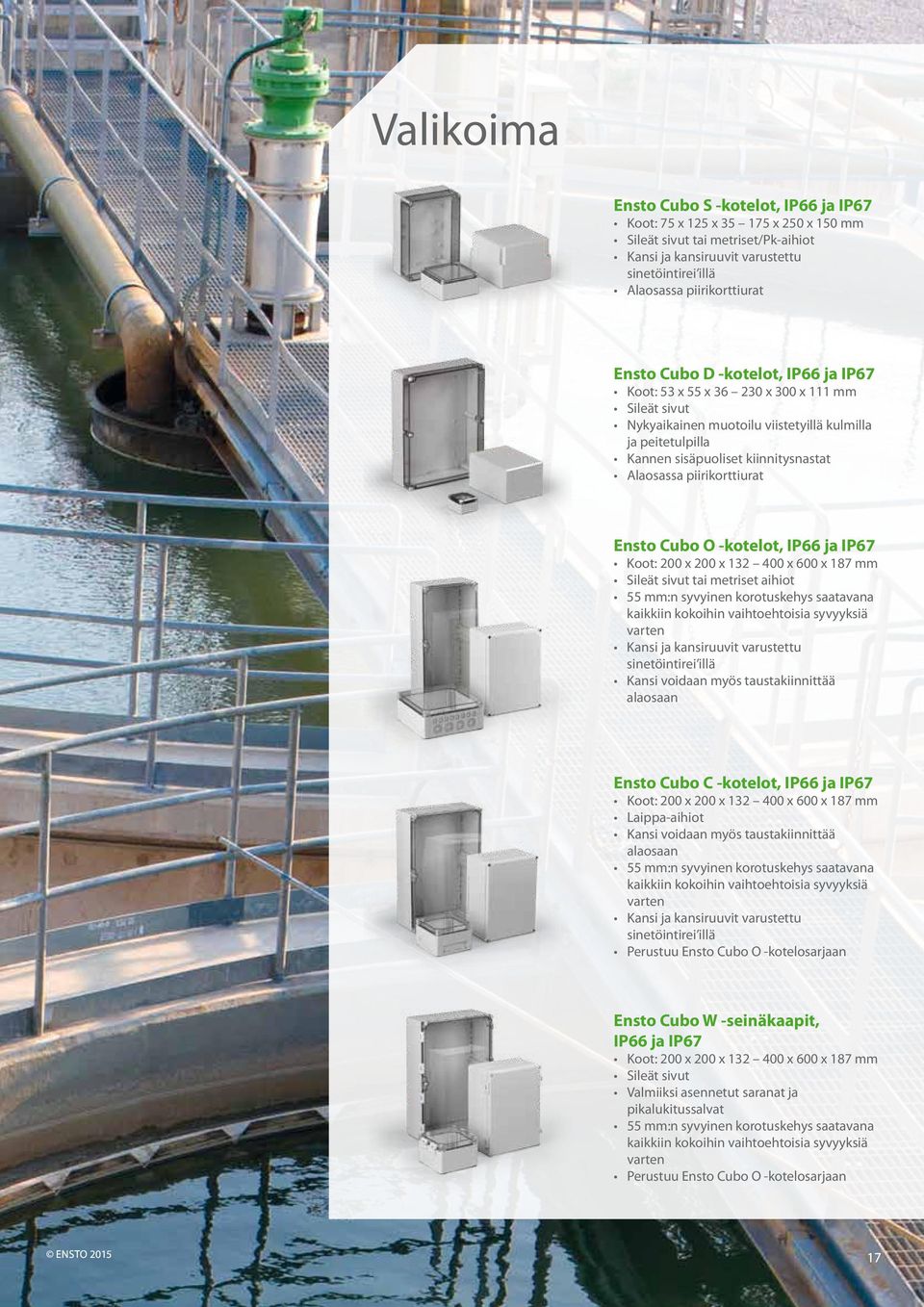

17 Valikoima Ensto Cubo S kotelot, IP66 ja IP67 Koot: 75 x 125 x x 250 x 150 mm Sileät sivut tai metriset/pkaihiot Kansi ja kansiruuvit varustettu sinetöintirei illä Alaosassa piirikorttiurat Ensto Cubo D kotelot, IP66 ja IP67 Koot: 53 x 55 x x 300 x 111 mm Sileät sivut Nykyaikainen muotoilu viistetyillä kulmilla ja peitetulpilla Kannen sisäpuoliset kiinnitysnastat Alaosassa piirikorttiurat Ensto Cubo O kotelot, IP66 ja IP67 Koot: 200 x 200 x x 600 x 187 mm Sileät sivut tai metriset aihiot 55 mm:n syvyinen korotuskehys saatavana kaikkiin kokoihin vaihtoehtoisia syvyyksiä varten Kansi ja kansiruuvit varustettu sinetöintirei illä Kansi voidaan myös taustakiinnittää alaosaan Ensto Cubo C kotelot, IP66 ja IP67 Koot: 200 x 200 x x 600 x 187 mm Laippaaihiot Kansi voidaan myös taustakiinnittää alaosaan 55 mm:n syvyinen korotuskehys saatavana kaikkiin kokoihin vaihtoehtoisia syvyyksiä varten Kansi ja kansiruuvit varustettu sinetöintirei illä Perustuu Ensto Cubo O kotelosarjaan Ensto Cubo W seinäkaapit, IP66 ja IP67 Koot: 200 x 200 x x 600 x 187 mm Sileät sivut Valmiiksi asennetut saranat ja pikalukitussalvat 55 mm:n syvyinen korotuskehys saatavana kaikkiin kokoihin vaihtoehtoisia syvyyksiä varten Perustuu Ensto Cubo O kotelosarjaan 17

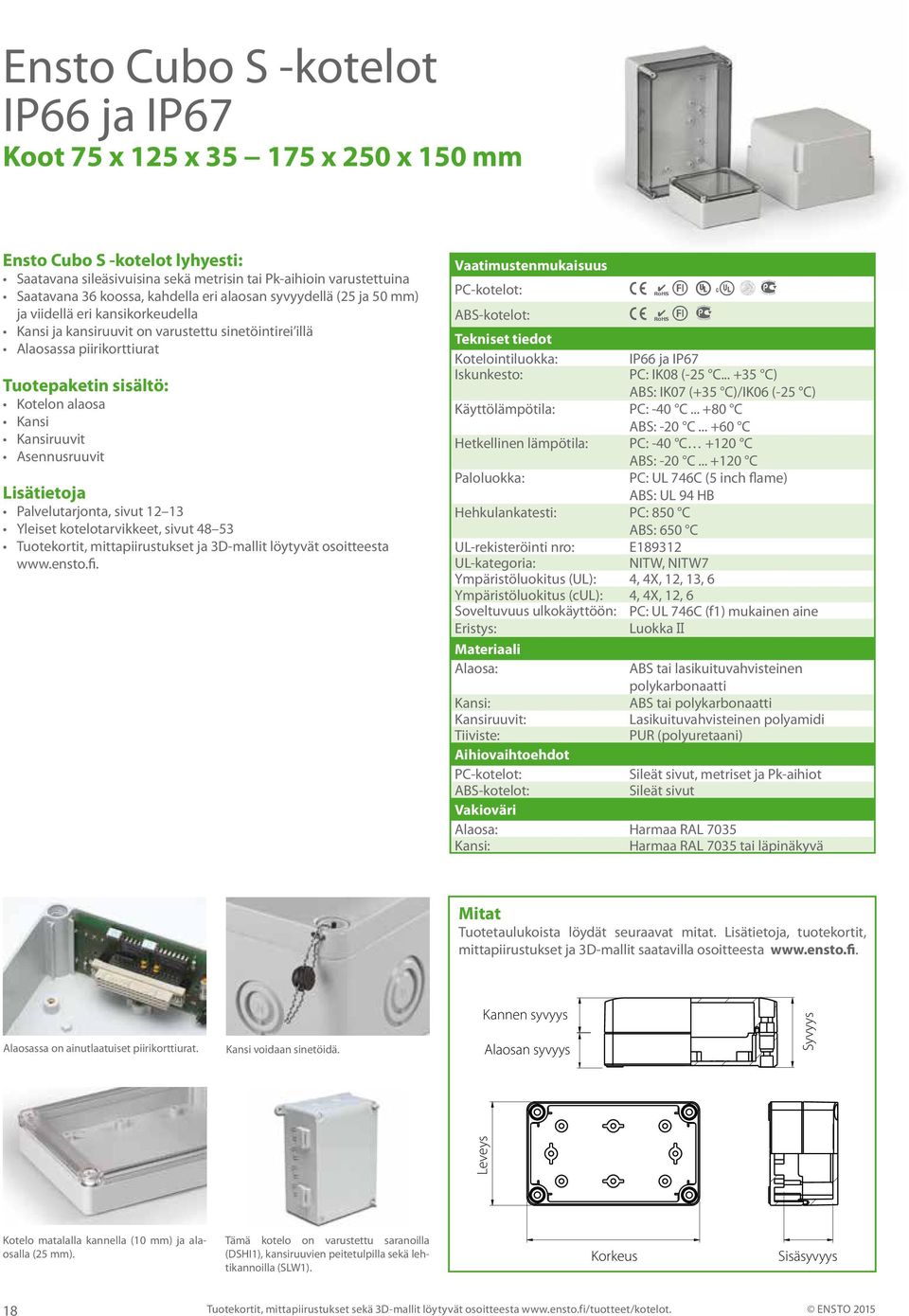

18 Ensto Cubo S kotelot IP66 ja IP67 Koot 75 x 125 x x 250 x 150 mm Ensto Cubo S kotelot lyhyesti: Saatavana sileäsivuisina sekä metrisin tai Pkaihioin varustettuina Saatavana 36 koossa, kahdella eri alaosan syvyydellä (25 ja 50 mm) ja viidellä eri kansikorkeudella Kansi ja kansiruuvit on varustettu sinetöintirei illä Alaosassa piirikorttiurat Tuotepaketin sisältö: Kotelon alaosa Kansi Kansiruuvit Asennusruuvit Lisätietoja Palvelutarjonta, sivut Yleiset kotelotarvikkeet, sivut Tuotekortit, mittapiirustukset ja 3Dmallit löytyvät osoitteesta Vaatimustenmukaisuus PCkotelot: K 4 J 237} ABSkotelot: K 4 J } Tekniset tiedot Kotelointiluokka: Iskunkesto: IP66 ja IP67 PC: IK08 (25 C C) ABS: IK07 (+35 C)/IK06 (25 C) Käyttölämpötila: PC: 40 C C ABS: 20 C C Hetkellinen lämpötila: PC: 40 C +120 C ABS: 20 C C Paloluokka: PC: UL 746C (5 inch flame) ABS: UL 94 HB Hehkulankatesti: PC: 850 C ABS: 650 C ULrekisteröinti nro: E ULkategoria: NITW, NITW7 Ympäristöluokitus (UL): 4, 4X, 12, 13, 6 Ympäristöluokitus (cul): 4, 4X, 12, 6 Soveltuvuus ulkokäyttöön: PC: UL 746C (f1) mukainen aine Eristys: Luokka II Materiaali Alaosa: ABS tai lasikuituvahvisteinen polykarbonaatti ABS tai polykarbonaatti Lasikuituvahvisteinen polyamidi PUR (polyuretaani) Kansi: Kansiruuvit: Tiiviste: Aihiovaihtoehdot PCkotelot: Sileät sivut, metriset ja Pkaihiot ABSkotelot: Sileät sivut Vakioväri Alaosa: Harmaa RAL 7035 Kansi: Harmaa RAL 7035 tai läpinäkyvä Mitat Tuotetaulukoista löydät seuraavat mitat. Lisätietoja, tuotekortit, mittapiirustukset ja 3Dmallit saatavilla osoitteesta Alaosassa on ainutlaatuiset piirikorttiurat. Kansi voidaan sinetöidä. Kannen syvyys Alaosan syvyys Leveys Syvyys Kotelo matalalla kannella (10 mm) ja alaosalla (25 mm). Tämä kotelo on varustettu saranoilla (DSHI1), kansiruuvien peitetulpilla sekä lehtikannoilla (SLW1). Korkeus Sisäsyvyys 18 Tuotekortit, mittapiirustukset sekä 3Dmallit löytyvät osoitteesta

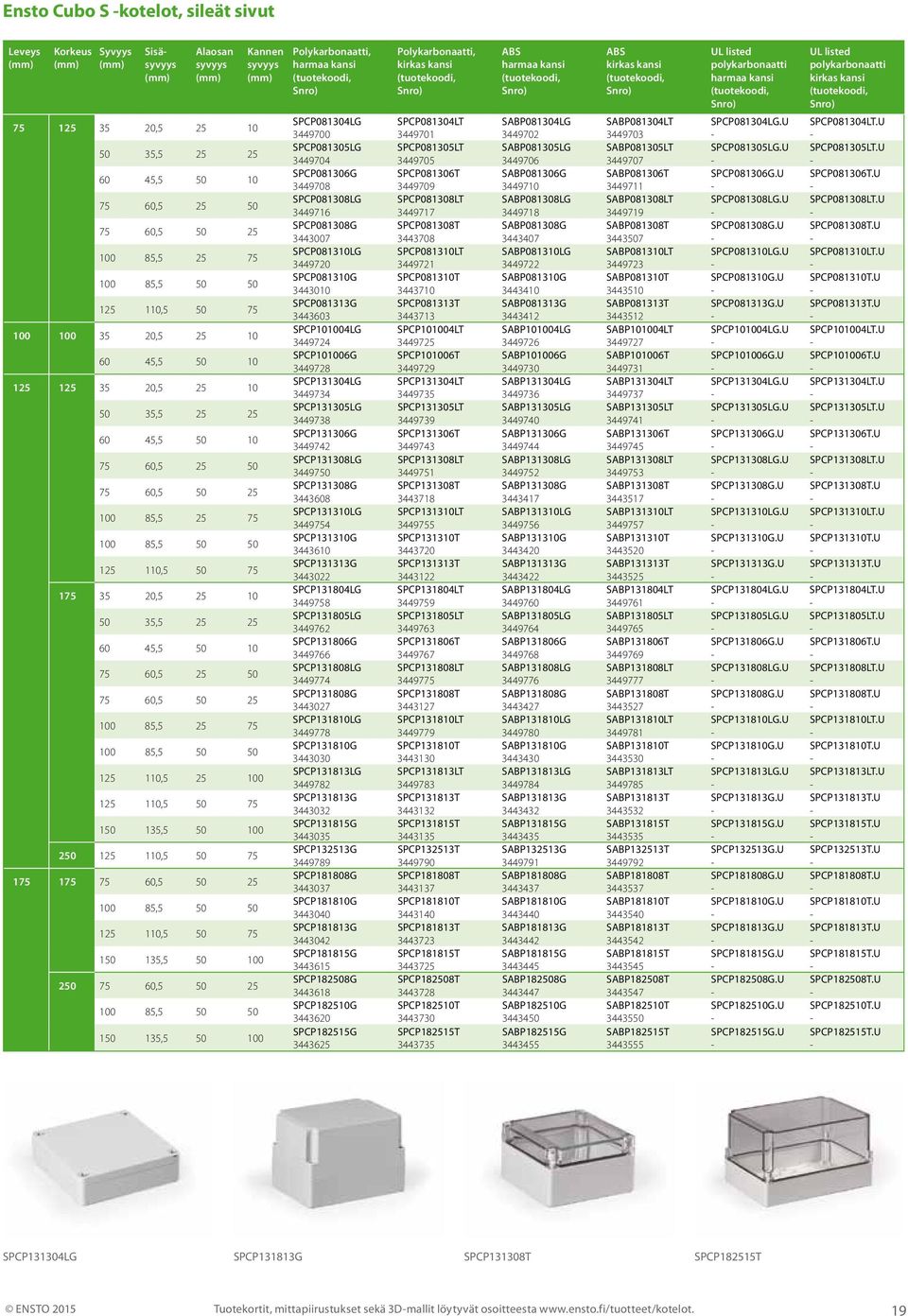

19 Ensto Cubo S kotelot, sileät sivut Leveys Korkeus Syvyys Sisäsyvyys Alaosan syvyys , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Kannen syvyys Polykarbonaatti, harmaa kansi SPCP081304LG SPCP081305LG SPCP081306G SPCP081308LG SPCP081308G SPCP081310LG SPCP081310G SPCP081313G SPCP101004LG SPCP101006G SPCP131304LG SPCP131305LG SPCP131306G SPCP131308LG SPCP131308G SPCP131310LG SPCP131310G SPCP131313G SPCP131804LG SPCP131805LG SPCP131806G SPCP131808LG SPCP131808G SPCP131810LG SPCP131810G SPCP131813LG SPCP131813G SPCP131815G SPCP132513G SPCP181808G SPCP181810G SPCP181813G SPCP181815G SPCP182508G SPCP182510G SPCP182515G Polykarbonaatti, kirkas kansi SPCP081304LT SPCP081305LT SPCP081306T SPCP081308LT SPCP081308T SPCP081310LT SPCP081310T SPCP081313T SPCP101004LT SPCP101006T SPCP131304LT SPCP131305LT SPCP131306T SPCP131308LT SPCP131308T SPCP131310LT SPCP131310T SPCP131313T SPCP131804LT SPCP131805LT SPCP131806T SPCP131808LT SPCP131808T SPCP131810LT SPCP131810T SPCP131813LT SPCP131813T SPCP131815T SPCP132513T SPCP181808T SPCP181810T SPCP181813T SPCP181815T SPCP182508T SPCP182510T SPCP182515T ABS harmaa kansi SABP081304LG SABP081305LG SABP081306G SABP081308LG SABP081308G SABP081310LG SABP081310G SABP081313G SABP101004LG SABP101006G SABP131304LG SABP131305LG SABP131306G SABP131308LG SABP131308G SABP131310LG SABP131310G SABP131313G SABP131804LG SABP131805LG SABP131806G SABP131808LG SABP131808G SABP131810LG SABP131810G SABP131813LG SABP131813G SABP131815G SABP132513G SABP181808G SABP181810G SABP181813G SABP181815G SABP182508G SABP182510G SABP182515G ABS kirkas kansi SABP081304LT SABP081305LT SABP081306T SABP081308LT SABP081308T SABP081310LT SABP081310T SABP081313T SABP101004LT SABP101006T SABP131304LT SABP131305LT SABP131306T SABP131308LT SABP131308T SABP131310LT SABP131310T SABP131313T SABP131804LT SABP131805LT SABP131806T SABP131808LT SABP131808T SABP131810LT SABP131810T SABP131813LT SABP131813T SABP131815T SABP132513T SABP181808T SABP181810T SABP181813T SABP181815T SABP182508T SABP182510T SABP182515T UL listed polykarbonaatti harmaa kansi SPCP081304LG.U SPCP081305LG.U SPCP081306G.U SPCP081308LG.U SPCP081308G.U SPCP081310LG.U SPCP081310G.U SPCP081313G.U SPCP101004LG.U SPCP101006G.U SPCP131304LG.U SPCP131305LG.U SPCP131306G.U SPCP131308LG.U SPCP131308G.U SPCP131310LG.U SPCP131310G.U SPCP131313G.U SPCP131804LG.U SPCP131805LG.U SPCP131806G.U SPCP131808LG.U SPCP131808G.U SPCP131810LG.U SPCP131810G.U SPCP131813LG.U SPCP131813G.U SPCP131815G.U SPCP132513G.U SPCP181808G.U SPCP181810G.U SPCP181813G.U SPCP181815G.U SPCP182508G.U SPCP182510G.U SPCP182515G.U UL listed polykarbonaatti kirkas kansi SPCP081304LT.U SPCP081305LT.U SPCP081306T.U SPCP081308LT.U SPCP081308T.U SPCP081310LT.U SPCP081310T.U SPCP081313T.U SPCP101004LT.U SPCP101006T.U SPCP131304LT.U SPCP131305LT.U SPCP131306T.U SPCP131308LT.U SPCP131308T.U SPCP131310LT.U SPCP131310T.U SPCP131313T.U SPCP131804LT.U SPCP131805LT.U SPCP131806T.U SPCP131808LT.U SPCP131808T.U SPCP131810LT.U SPCP131810T.U SPCP131813LT.U SPCP131813T.U SPCP131815T.U SPCP132513T.U SPCP181808T.U SPCP181810T.U SPCP181813T.U SPCP181815T.U SPCP182508T.U SPCP182510T.U SPCP182515T.U SPCP131304LG SPCP131813G SPCP131308T SPCP182515T Tuotekortit, mittapiirustukset sekä 3Dmallit löytyvät osoitteesta 19

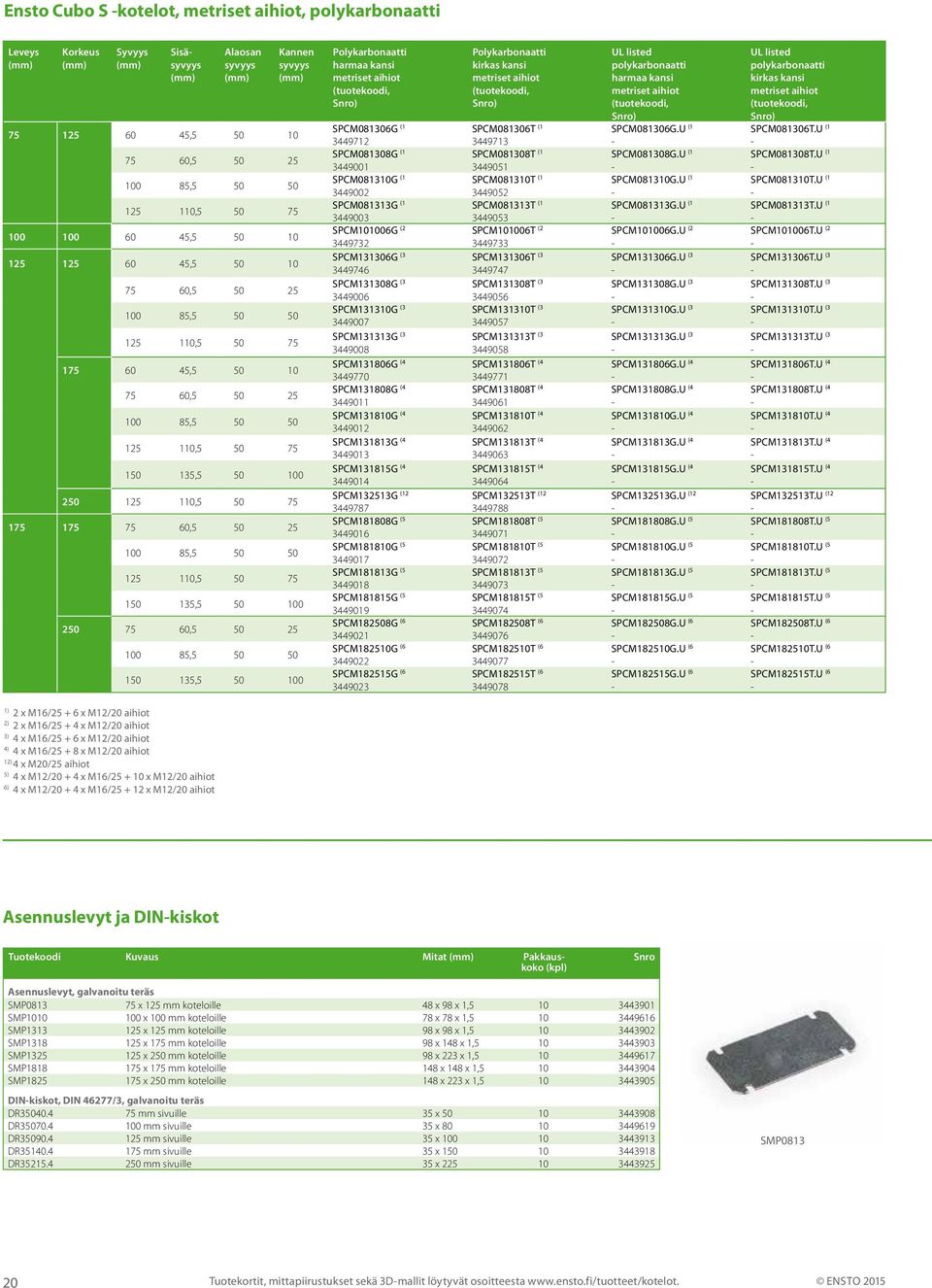

20 Ensto Cubo S kotelot, metriset aihiot, polykarbonaatti Leveys Korkeus Syvyys Sisäsyvyys Alaosan syvyys Kannen syvyys , , , , , , , , , , , , , , , , , , , , , , Polykarbonaatti harmaa kansi metriset aihiot SPCM081306G ( SPCM081308G ( SPCM081310G ( SPCM081313G ( SPCM101006G ( SPCM131306G ( SPCM131308G ( SPCM131310G ( SPCM131313G ( SPCM131806G ( SPCM131808G ( SPCM131810G ( SPCM131813G ( SPCM131815G ( SPCM132513G ( SPCM181808G ( SPCM181810G ( SPCM181813G ( SPCM181815G ( SPCM182508G ( SPCM182510G ( SPCM182515G ( Polykarbonaatti kirkas kansi metriset aihiot SPCM081306T ( SPCM081308T ( SPCM081310T ( SPCM081313T ( SPCM101006T ( SPCM131306T ( SPCM131308T ( SPCM131310T ( SPCM131313T ( SPCM131806T ( SPCM131808T ( SPCM131810T ( SPCM131813T ( SPCM131815T ( SPCM132513T ( SPCM181808T ( SPCM181810T ( SPCM181813T ( SPCM181815T ( SPCM182508T ( SPCM182510T ( SPCM182515T ( UL listed polykarbonaatti harmaa kansi metriset aihiot SPCM081306G.U (1 SPCM081308G.U (1 SPCM081310G.U (1 SPCM081313G.U (1 SPCM101006G.U (2 SPCM131306G.U (3 SPCM131308G.U (3 SPCM131310G.U (3 SPCM131313G.U (3 SPCM131806G.U (4 SPCM131808G.U (4 SPCM131810G.U (4 SPCM131813G.U (4 SPCM131815G.U (4 SPCM132513G.U (12 SPCM181808G.U (5 SPCM181810G.U (5 SPCM181813G.U (5 SPCM181815G.U (5 SPCM182508G.U (6 SPCM182510G.U (6 SPCM182515G.U (6 UL listed polykarbonaatti kirkas kansi metriset aihiot SPCM081306T.U (1 SPCM081308T.U (1 SPCM081310T.U (1 SPCM081313T.U (1 SPCM101006T.U (2 SPCM131306T.U (3 SPCM131308T.U (3 SPCM131310T.U (3 SPCM131313T.U (3 SPCM131806T.U (4 SPCM131808T.U (4 SPCM131810T.U (4 SPCM131813T.U (4 SPCM131815T.U (4 SPCM132513T.U (12 SPCM181808T.U (5 SPCM181810T.U (5 SPCM181813T.U (5 SPCM181815T.U (5 SPCM182508T.U (6 SPCM182510T.U (6 SPCM182515T.U (6 1) 2 x M16/ x M12/20 aihiot 2) 2 x M16/ x M12/20 aihiot 3) 4 x M16/ x M12/20 aihiot 4) 4 x M16/ x M12/20 aihiot 12) 4 x M20/25 aihiot 5) 4 x M12/ x M16/ x M12/20 aihiot 6) 4 x M12/ x M16/ x M12/20 aihiot Asennuslevyt ja DINkiskot Tuotekoodi Kuvaus Mitat Pakkauskoko (kpl) Snro Asennuslevyt, galvanoitu teräs SMP x 125 mm koteloille 48 x 98 x 1, SMP x 100 mm koteloille 78 x 78 x 1, SMP x 125 mm koteloille 98 x 98 x 1, SMP x 175 mm koteloille 98 x 148 x 1, SMP x 250 mm koteloille 98 x 223 x 1, SMP x 175 mm koteloille 148 x 148 x 1, SMP x 250 mm koteloille 148 x 223 x 1, DINkiskot, DIN 46277/3, galvanoitu teräs DR mm sivuille 35 x DR mm sivuille 35 x DR mm sivuille 35 x DR mm sivuille 35 x DR mm sivuille 35 x SMP Tuotekortit, mittapiirustukset sekä 3Dmallit löytyvät osoitteesta

21 Ensto Cubo S kotelot, Pkaihiot, polykarbonaatti Leveys Korkeus Syvyys Sisäsyvyys Alaosan syvyys Kannen syvyys , , , , , , , , , , , , , , , , , , , , Polykarbonaatti harmaa kansi Pkaihiot SPCK081306G ( SPCK081308G ( SPCK081310G ( SPCK081313G ( SPCK131306G ( SPCK131308G ( SPCK131310G ( SPCK131313G ( SPCK131806G ( SPCK131808G ( SPCK131810G ( SPCK131813G ( SPCK131815G ( SPCK181808G ( SPCK181810G ( SPCK181813G ( SPCK181815G ( SPCK182508G ( SPCK182510G ( SPCK182515G ( Polykarbonaatti kirkas kansi Pkaihiot SPCK081306T ( SPCK081308T ( SPCK081310T ( SPCK081313T ( SPCK131306T ( SPCK131308T ( SPCK131310T ( SPCK131313T ( SPCK131806T ( SPCK131808T ( SPCK131810T ( SPCK131813T ( SPCK131815T ( SPCK181808T ( SPCK181810T ( SPCK181813T ( SPCK181815T ( SPCK182508T ( SPCK182510T ( SPCK182515T ( UL listed polykarbonaatti harmaa kansi Pkaihiot SPCK081306G.U (7 SPCK081308G.U (7 SPCK081310G.U (7 SPCK081313G.U (7 SPCK131306G.U (8 SPCK131308G.U (8 SPCK131310G.U (8 SPCK131313G.U (8 SPCK131806G.U (9 SPCK131808G.U (9 SPCK131810G.U (9 SPCK131813G.U (9 SPCK131815G.U (9 SPCK181808G.U (10 SPCK181810G.U (10 SPCK181813G.U (10 SPCK181815G.U (10 SPCK182508G.U (11 SPCK182510G.U (11 SPCK182515G.U (11 UL listed polykarbonaatti kirkas kansi Pkaihiot SPCK081306T.U (7 SPCK081308T.U (7 SPCK081310T.U (7 SPCK081313T.U (7 SPCK131306T.U (8 SPCK131308T.U (8 SPCK131310T.U (8 SPCK131313T.U (8 SPCK131806T.U (9 SPCK131808T.U (9 SPCK131810T.U (9 SPCK131813T.U (9 SPCK131815T.U (9 SPCK181808T.U (10 SPCK181810T.U (10 SPCK181813T.U (10 SPCK181815T.U (10 SPCK182508T.U (11 SPCK182510T.U (11 SPCK182515T.U (11 7) 2 x Pk9/13,5 + 6 x Pk9/13,5 aihiot 8) 4 x Pk16/ x Pk9/13,5 aihiot 9) 4 x Pk16/ x Pk9/13,5 aihiot 10) 4 x Pk16/ x Pk9/ x Pk9/13,5 aihiot 11) 4 x Pk16/ x Pk9/ x Pk9/13,5 aihiot Muut tarvikkeet Tuotekoodi Kuvaus Mitat Pakkauskoko (kpl) Snro DSHI1 Saranapari, polykarbonaatti 28 x SFL1 Kiinnityskorva, 4 kpl:n setti, polykarbonaatti 15 x SBI1 Kierreholkki, messinki M SBIA1.04 Kierreholkki, 4 kpl:n setti M SBS40 Korotustappi, 40 mm, paneeleille 7 x SMS1 Asennusruuvit, levyille ja kiskoille, teräs 4 x SCP08 Peitetulppa, lyhyt, 25 mm:n kannelle ø11 x SCP10 Peitetulppa, pitkä, 50 mm:n kannelle ø12 x 36, SCP1315 Peitetulppa, lyhyt, 75 ja 100 mm:n kansille ø11,5 x SLS35 Kansiruuvi, keskikokoinen 11 x SLS60 Kansiruuvi, pitkä, 50 mm kansille 11 x SLSA23.04 Ruuvisetti, sis. 4 lyhyttä kansiruuvia 10 mm:n kannelle ja 4 asennusruuvia SMS1 11 x SLSA35.04 Ruuvisetti, sis. 4 keskikokoista kansiruuvia SLS35 ja 4 asennusruuvia SMS1 11 x SLSA60.04 Ruuvisetti, sis. 4 pitkää kansiruuvia 50 mm:n kannelle SLS60 ja 4 asennusruuvia SMS1 11 x SLW1 Kansiruuvin lehtikanta, vain 25 ja 50 mm:n kansille 11 x Saranapari, DSHI1. Tuotekortit, mittapiirustukset sekä 3Dmallit löytyvät osoitteesta 21

22 Ensto Cubo D kotelot IP66 ja IP67 Koot 53 x 55 x x 300 x 111 mm Ensto Cubo D kotelot lyhyesti: Saatavana sileäsivuisina Nykyaikainen muotoilu Kannen sisäpuoliset kiinnitysnastat Alaosassa piirikorttiurat Tuotepaketin sisältö: Kotelon alaosa Kansi Kansiruuvit Asennusruuvit Kansiruuvien peitetulpat Lisätietoja Palvelutarjonta, sivut Yleiset kotelotarvikkeet, sivut Tuotekortit, mittapiirustukset ja 3Dmallit löytyvät osoitteesta Ensto Cubo Dkoteloissa on kannen sisäpuoliset kiinnitysnastat. Tämä kotelo on varustettu saranoilla (DSHI1) sekä kiinnityskorvilla (DFL1). Vaatimustenmukaisuus PCkotelot: K 4 J 237} ABSkotelot: K 4 J } Tekniset tiedot Kotelointiluokka: Iskunkesto: IP66 ja IP67 PC: IK08 (25 C C) ABS: IK07 (+35 C)/IK06 (25 C) Käyttölämpötila: PC: 40 C C ABS: 20 C C Hetkellinen lämpötila: PC: 40 C +120 C ABS: 20 C C Paloluokka: PC: UL 746C (5 inch flame) ABS: UL 94 HB Hehkulankatesti: PC: 850 C ABS: 650 C ULrekisteröinti nro: E ULkategoria: NITW, NITW7 Ympäristöluokitus (UL / cul): 4, 4X, 12, 13, 6 Soveltuvuus ulkokäyttöön: PC: UL 746C (f1) mukainen aine Eristys: Luokka II Materiaali Alaosa/kansi: Polykarbonaatti tai ABS Kansiruuvit: Ruostumaton teräs Tiiviste: PUR (polyuretaani) Aihiovaihtoehdot PC ja ABSkotelot: Sileät sivut Vakioväri Alaosa: Harmaa RAL 7035 Kansi: Harmaa RAL 7035 tai läpinäkyvä Mitat Tuotetaulukoista löydät seuraavat mitat. Lisätietoja, tuotekortit, mittapiirustukset ja 3Dmallit saatavilla osoitteesta Alaosan syvyys Syvyys Leveys Ensto Cubo D koteloiden muotoilu on nykyaikaista; koteloiden kulmat ovat viistetyt ja niissä on peitetulpat. Korkeus Sisäsyvyys 22 Tuotekortit, mittapiirustukset sekä 3Dmallit löytyvät osoitteesta

23 Ensto Cubo D kotelot, sileät sivut Leveys Korkeus Syvyys Alaosan syvyys Sisäsyvyys , , , , , , , , , , , , , , , , ,5 Polykarbonaatti harmaa kansi DPCP050504G DPCP050704G DPCP080806G DPCP080809G DPCP081206G DPCP081209G DPCP081606G DPCP081609G DPCP121206G DPCP121209G DPCP121609G DPCP122009G DPCP152008G DPCP162409G DPCP162412G DPCP233009G DPCP233011G Polykarbonaatti kirkas kansi DPCP050504T DPCP050704T DPCP080806T DPCP080809T DPCP081206T DPCP081209T DPCP081606T DPCP081609T DPCP121206T DPCP121209T DPCP121609T DPCP122009T DPCP152008T DPCP162409T DPCP162412T DPCP233009T DPCP233011T ABS harmaa kansi DABP050504G DABP050704G DABP080806G DABP080809G DABP081206G DABP081209G DABP081606G DABP081609G DABP121206G DABP121209G DABP121609G DABP122009G DABP152008G DABP162409G DABP162412G DABP233009G DABP233011G ABS kirkas kansi DABP050504T DABP050704T DABP080806T DABP080809T DABP081206T DABP081209T DABP081606T DABP081609T DABP121206T DABP121209T DABP121609T DABP122009T DABP152008T DABP162409T DABP162412T DABP233009T DABP233011T UL listed polykarbonaatti harmaa kansi DPCP050504G.U DPCP050704G.U DPCP080806G.U DPCP080809G.U DPCP081206G.U DPCP081209G.U DPCP081606G.U DPCP081609G.U DPCP121206G.U DPCP121209G.U DPCP121609G.U DPCP122009G.U DPCP152008G.U DPCP162409G.U DPCP162412G.U DPCP233009G.U DPCP233011G.U UL listed polykarbonaatti kirkas kansi DPCP050504T.U DPCP050704T.U DPCP080806T.U DPCP080809T.U DPCP081206T.U DPCP081209T.U DPCP081606T.U DPCP081609T.U DPCP121206T.U DPCP121209T.U DPCP121609T.U DPCP122009T.U DPCP152008T.U DPCP162409T.U DPCP162412T.U DPCP233009T.U DPCP233011T.U Asennuslevyt ja DINkiskot Tuotekoodi Kuvaus Mitat Pakkauskoko (kpl) Snro Asennuslevyt, galvanoitu teräs DMP x 82 mm koteloille 55 x 65 x 1, DMP x 120 mm koteloille 65 x 93 x 1, DMP x 160 mm koteloille 65 x 133 x 1, DMP x 122 mm koteloille 95 x 105 x 1, DMP x 160 mm koteloille 105 x 132 x 1, DMP x 200 mm koteloille 105 x 172 x 1, DMP x 200 mm koteloille 133 x 172 x 1, DMP x 240 mm koteloille 145 x 213 x 1, DMP x 300 mm koteloille 210 x 285 x 1, DINkiskot 15 mm, DIN 46277/3, galvanoitu teräs DR x 55 mm koteloille 15 x DR x 63 mm koteloille 15 x DR x 82 mm koteloille 15 x DR x 120 mm ja 120 x 122 mm koteloille 15 x DR x 160 mm ja 120 x 160 mm koteloille 15 x DINkiskot 35 mm, DIN 46277/3, galvanoitu teräs DR x 82 mm koteloille 35 x DR x 120 mm ja 120 x 122 mm koteloille 35 x DR x 160 mm ja 120 x 160 mm koteloille 35 x DR x 200 mm koteloille 35 x DR x 200 mm koteloille 35 x DR x 240 mm koteloille 35 x DR x 300 mm koteloille 35 x Muut tarvikkeet DMP0808 Saranapari, DSHI1. Tuotekoodi Kuvaus Mitat Pakkauskoko (kpl) DSHI1 Saranapari 28 x DFL1 Kiinnityskorva, 4 kpl:n setti 33 x 21 x 9, DCP1 Peitetulppa DLS1 Kansiruuvi, lyhyt 3 x 18/ DLSA1.02 Ruuvisetti, 2 lyhyttä kansiruuvia DLS1, 2 asennusruuvia DMS1 ja peitetulpat DCP1 3 x 18/10 1 DLSA1.04 Ruuvisetti, 4 lyhyttä kansiruuvia DLS1, 4 asennusruuvia DMS1 ja peitetulpat DCP1 3 x 18/ DLSA1.06 Ruuvisetti, 6 lyhyttä kansiruuvia DLS1, 4 asennusruuvia DMS1 ja peitetulpat DCP1 3 x 50/ DLS2 Kansiruuvi, pitkä, koteloille ja x 50/ DLSA2.06 Ruuvisetti, 6 pitkää kansiruuvia DLS2 ja 4 asennusruuvia DMS1 3 x 50/10 1 DLS3 Kansiruuvi, TORX TX20 3 x 18/ DMS1 Asennusruuvi 3 x Snro Kiinnityskorvasetti, DFL1. Tuotekortit, mittapiirustukset sekä 3Dmallit löytyvät osoitteesta 23
