CAB. Fibox CAB. Etulevyn korkeus Iskunkestävä muotoilu RoHS-yhteensopiva
|
|
- Esa Melasniemi
- 8 vuotta sitten
- Katselukertoja:
Transkriptio

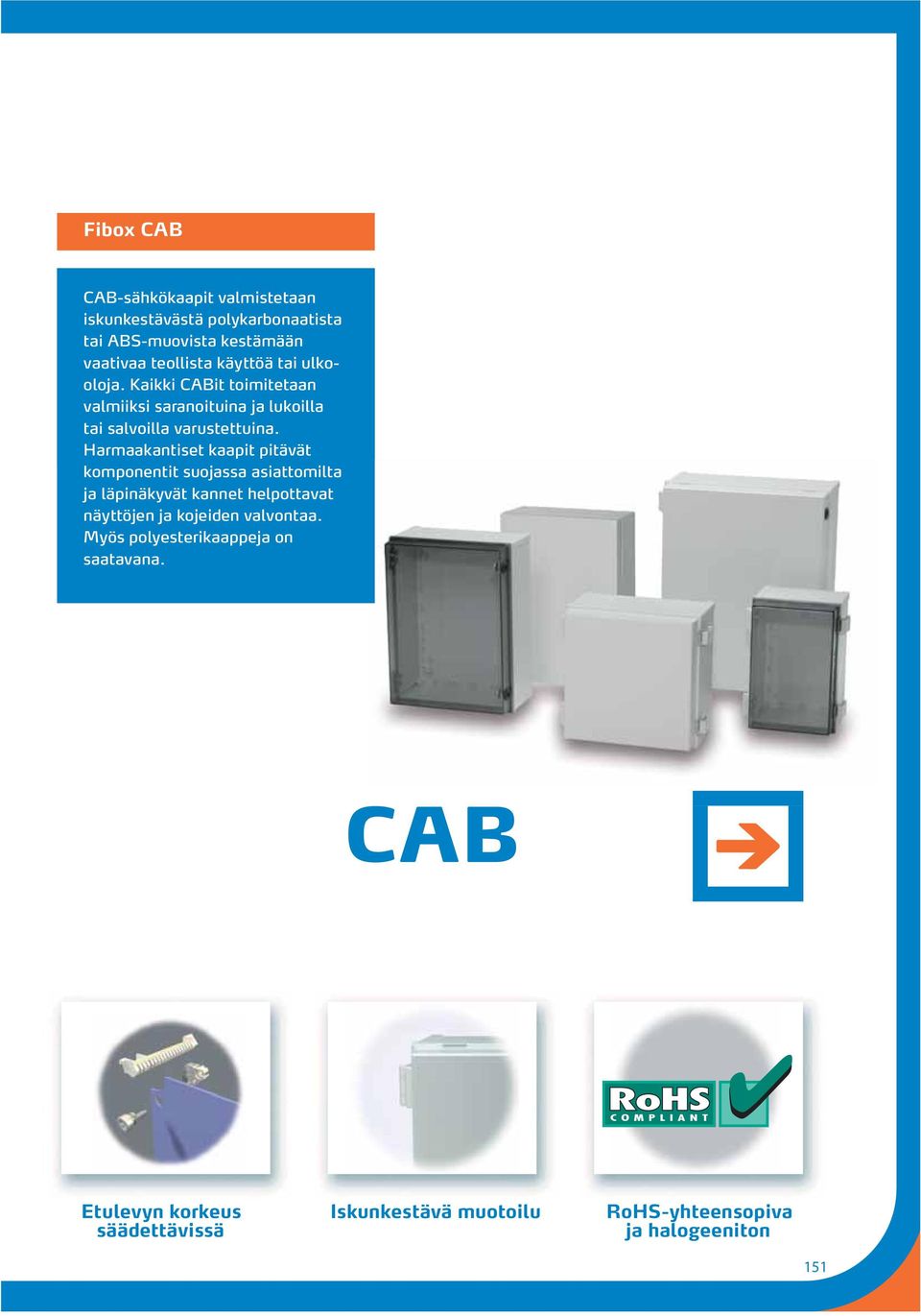

1 Fibox CAB CAB-sähkökaapit valmistetaan iskunkestävästä polykarbonaatista tai ABS-muovista kestämään vaativaa teollista käyttöä tai ulkooloja. Kaikki CABit toimitetaan valmiiksi saranoituina ja lukoilla tai salvoilla varustettuina. Harmaakantiset kaapit pitävät komponentit suojassa asiattomilta ja läpinäkyvät kannet helpottavat näyttöjen ja kojeiden valvontaa. Myös polyesterikaappeja on saatavana. CAB Etulevyn korkeus Iskunkestävä muotoilu RoHS-yhteensopiva säädettävissä ja halogeeniton 151

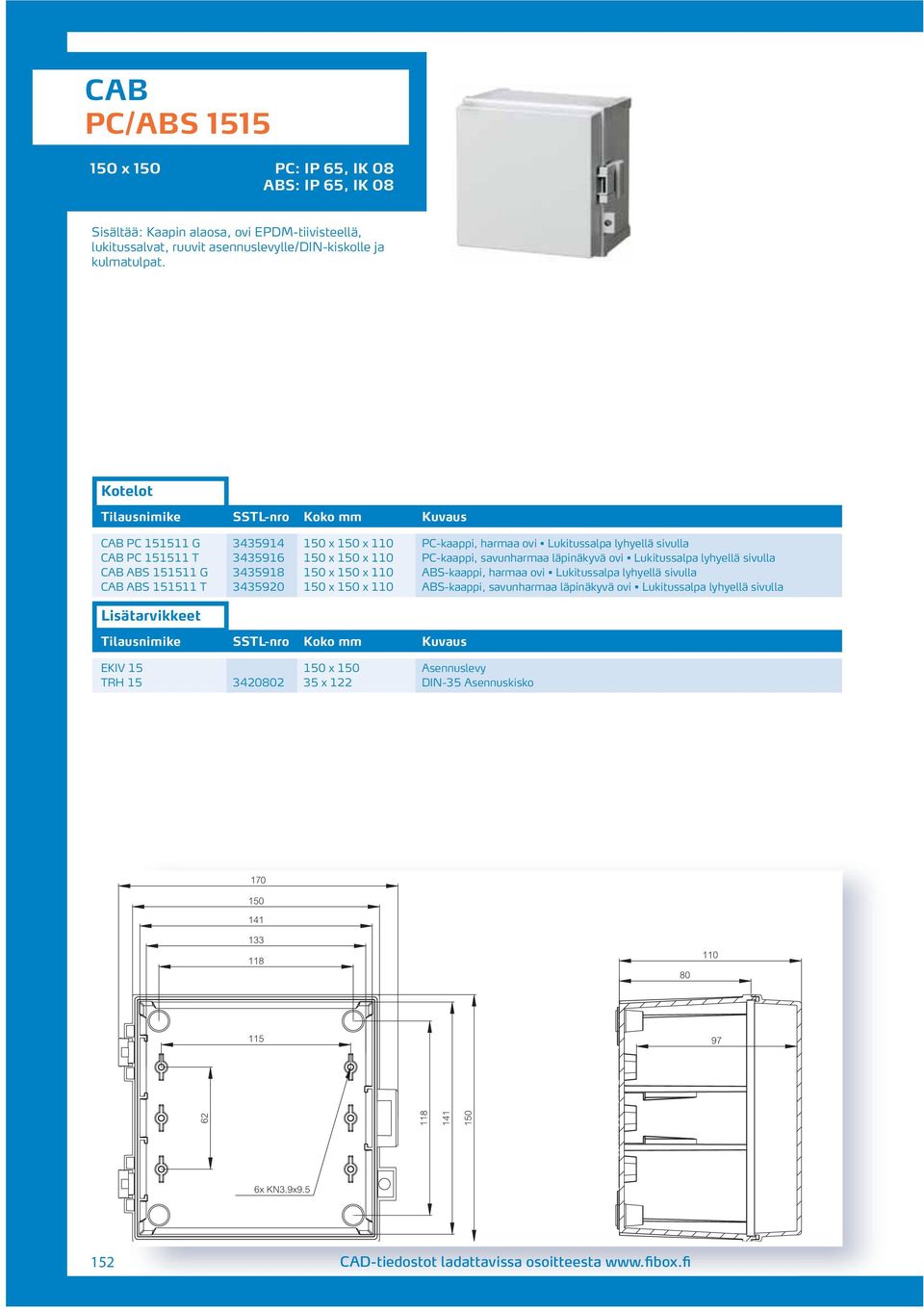

2 CAB PC/ABS x 1 PC: IP 65, IK 08 ABS: IP 65, IK 08 Sisältää: Kaapin alaosa, ovi EPDM-tiivisteellä, lukitussalvat, ruuvit asennuslevylle/din-kiskolle ja kulmatulpat. CAB PC G x 1 x 110 PC-kaappi, harmaa ovi Lukitussalpa lyhyellä sivulla CAB PC T x 1 x 110 PC-kaappi, savunharmaa läpinäkyvä ovi Lukitussalpa lyhyellä sivulla CAB ABS G x 1 x 110 ABS-kaappi, harmaa ovi Lukitussalpa lyhyellä sivulla CAB ABS T x 1 x 110 ABS-kaappi, savunharmaa läpinäkyvä ovi Lukitussalpa lyhyellä sivulla EKIV 15 1 x 1 Asennuslevy TRH x 122 DIN-35 Asennuskisko x KN3.9x CAD-tiedostot ladattavissa osoitteesta

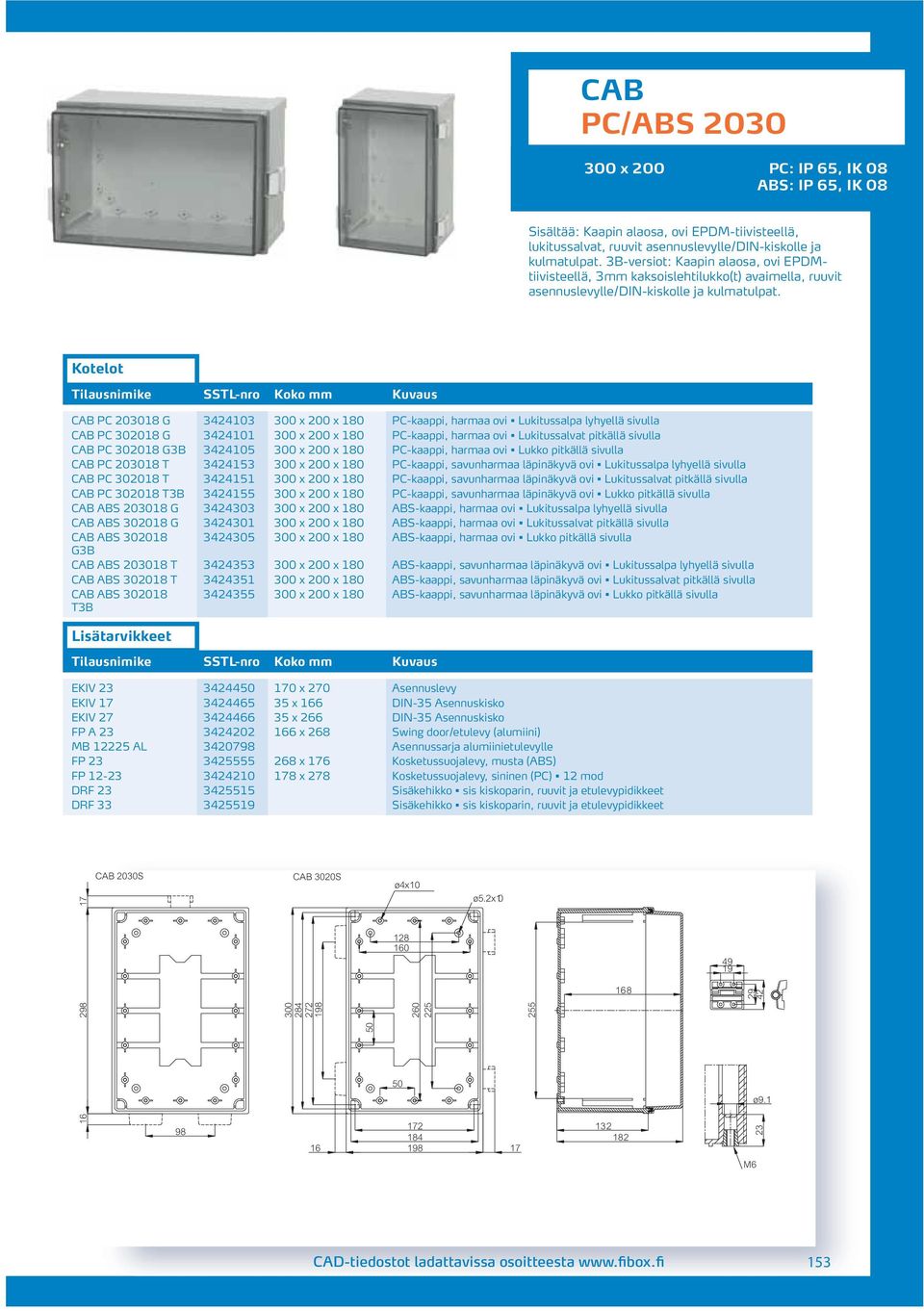

3 CAB PC/ABS x 200 PC: IP 65, IK 08 ABS: IP 65, IK 08 Sisältää: Kaapin alaosa, ovi EPDM-tiivisteellä, lukitussalvat, ruuvit asennuslevylle/din-kiskolle ja kulmatulpat. 3B-versiot: Kaapin alaosa, ovi EPDMtiivisteellä, 3mm kaksoislehtilukko(t) avaimella, ruuvit asennuslevylle/din-kiskolle ja kulmatulpat. CAB PC G x 200 x 180 PC-kaappi, harmaa ovi Lukitussalpa lyhyellä sivulla CAB PC G x 200 x 180 PC-kaappi, harmaa ovi Lukitussalvat pitkällä sivulla CAB PC G3B x 200 x 180 PC-kaappi, harmaa ovi Lukko pitkällä sivulla CAB PC T x 200 x 180 PC-kaappi, savunharmaa läpinäkyvä ovi Lukitussalpa lyhyellä sivulla CAB PC T x 200 x 180 PC-kaappi, savunharmaa läpinäkyvä ovi Lukitussalvat pitkällä sivulla CAB PC T3B x 200 x 180 PC-kaappi, savunharmaa läpinäkyvä ovi Lukko pitkällä sivulla CAB ABS G x 200 x 180 ABS-kaappi, harmaa ovi Lukitussalpa lyhyellä sivulla CAB ABS G x 200 x 180 ABS-kaappi, harmaa ovi Lukitussalvat pitkällä sivulla CAB ABS x 200 x 180 ABS-kaappi, harmaa ovi Lukko pitkällä sivulla G3B CAB ABS T x 200 x 180 ABS-kaappi, savunharmaa läpinäkyvä ovi Lukitussalpa lyhyellä sivulla CAB ABS T x 200 x 180 ABS-kaappi, savunharmaa läpinäkyvä ovi Lukitussalvat pitkällä sivulla CAB ABS T3B x 200 x 180 ABS-kaappi, savunharmaa läpinäkyvä ovi Lukko pitkällä sivulla EKIV x 270 Asennuslevy EKIV x 166 DIN-35 Asennuskisko EKIV x 266 DIN-35 Asennuskisko FP A x 268 Swing door/etulevy (alumiini) MB AL Asennussarja alumiinietulevylle FP x 176 Kosketussuojalevy, musta (ABS) FP x 278 Kosketussuojalevy, sininen (PC) 12 mod DRF Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet DRF Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet CAB 2030S 98 CAB 3020S ø4x ø5.2x ø M6 CAD-tiedostot ladattavissa osoitteesta 153
4 CAB PC/ABS x 300 PC: IP 65, IK 08 ABS: IP 65, IK 08 Sisältää: Kaapin alaosa, ovi EPDM-tiivisteellä, lukitussalvat, ruuvit asennuslevylle/din-kiskolle ja kulmatulpat. 3B-versiot: Kaapin alaosa, ovi EPDMtiivisteellä, 3mm kaksoislehtilukko(t) avaimella, ruuvit asennuslevylle/din-kiskolle ja kulmatulpat. CAB PC G x 300 x 180 PC-kaappi, harmaa ovi Lukitussalvat pitkällä sivulla CAB PC G3B x 300 x 180 PC-kaappi, harmaa ovi Lukko pitkällä sivulla CAB PC T x 300 x 180 PC-kaappi, savunharmaa läpinäkyvä ovi Lukitussalvat pitkällä sivulla CAB PC T3B x 300 x 180 PC-kaappi, savunharmaa läpinäkyvä ovi Lukko pitkällä sivulla CAB ABS G x 300 x 180 ABS-kaappi, harmaa ovi Lukitussalvat pitkällä sivulla CAB ABS x 300 x 180 ABS-kaappi, harmaa ovi Lukko pitkällä sivulla G3B CAB ABS T x 300 x 180 ABS-kaappi, savunharmaa läpinäkyvä ovi Lukitussalvat pitkällä sivulla CAB ABS T3B x 300 x 180 ABS-kaappi, savunharmaa läpinäkyvä ovi Lukko pitkällä sivulla EKIV x 270 Asennuslevy EKIV x 266 DIN-35 Asennuskisko FP A x 268 Swing door/etulevy (alumiini) MB AL Asennussarja alumiinietulevylle FP x 268 Kosketussuojalevy, musta (ABS) FP x 278 Kosketussuojalevy, sininen (PC) 12 mod FP 12x x 278 Kosketussuojalevy, sininen (PC) 2x12 mod DRF Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet CAB 3030S ø4x10 ø5.2x CAD-tiedostot ladattavissa osoitteesta M6
5 CAB PC/ABS x 300 PC: IP 65, IK 08 ABS: IP 65, IK 08 Sisältää: Kaapin alaosa, ovi EPDM-tiivisteellä, lukitussalvat, ruuvit asennuslevylle/din-kiskolle ja kulmatulpat. 3B-versiot: Kaapin alaosa, ovi EPDMtiivisteellä, 3mm kaksoislehtilukko(t) avaimella, ruuvit asennuslevylle/din-kiskolle ja kulmatulpat. CAB PC G x 300 x 180 PC-kaappi, harmaa ovi Lukitussalvat lyhyellä sivulla CAB PC G x 300 x 180 PC-kaappi, harmaa ovi Lukitussalvat pitkällä sivulla CAB PC G3B x 300 x 180 PC-kaappi, harmaa ovi Lukot pitkällä sivulla CAB PC T x 300 x 180 PC-kaappi, savunharmaa läpinäkyvä ovi Lukitussalvat lyhyellä sivulla CAB PC T x 300 x 180 PC-kaappi, savunharmaa läpinäkyvä ovi Lukitussalvat pitkällä sivulla CAB PC T3B x 300 x 180 PC-kaappi, savunharmaa läpinäkyvä ovi Lukot pitkällä sivulla CAB ABS G x 300 x 180 ABS-kaappi, harmaa ovi Lukitussalvat lyhyellä sivulla CAB ABS G x 300 x 180 ABS-kaappi, harmaa ovi Lukitussalvat pitkällä sivulla CAB ABS x 300 x 180 ABS-kaappi, harmaa ovi Lukot pitkällä sivulla G3B CAB ABS T x 300 x 180 ABS-kaappi, savunharmaa läpinäkyvä ovi Lukitussalvat lyhyellä sivulla CAB ABS T x 300 x 180 ABS-kaappi, savunharmaa läpinäkyvä ovi Lukitussalvat pitkällä sivulla CAB ABS T3B x 300 x 180 ABS-kaappi, savunharmaa läpinäkyvä ovi Lukot pitkällä sivulla EKIV x 270 Asennuslevy EKIV x 266 DIN-35 Asennuskisko EKIV x 366 DIN-35 Asennuskisko FP A x 368 Swing door/etulevy (alumiini) MB AL Asennussarja alumiinietulevylle FP x 268 Kosketussuojalevy, musta (ABS) FP 12x x 278 Kosketussuojalevy, sininen (PC) 2x12 mod FP 12x x 278 Kosketussuojalevy, sininen (PC) 3x12 mod DRF 43/ Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet ø4x ø5.2x M CAD-tiedostot ladattavissa osoitteesta 155

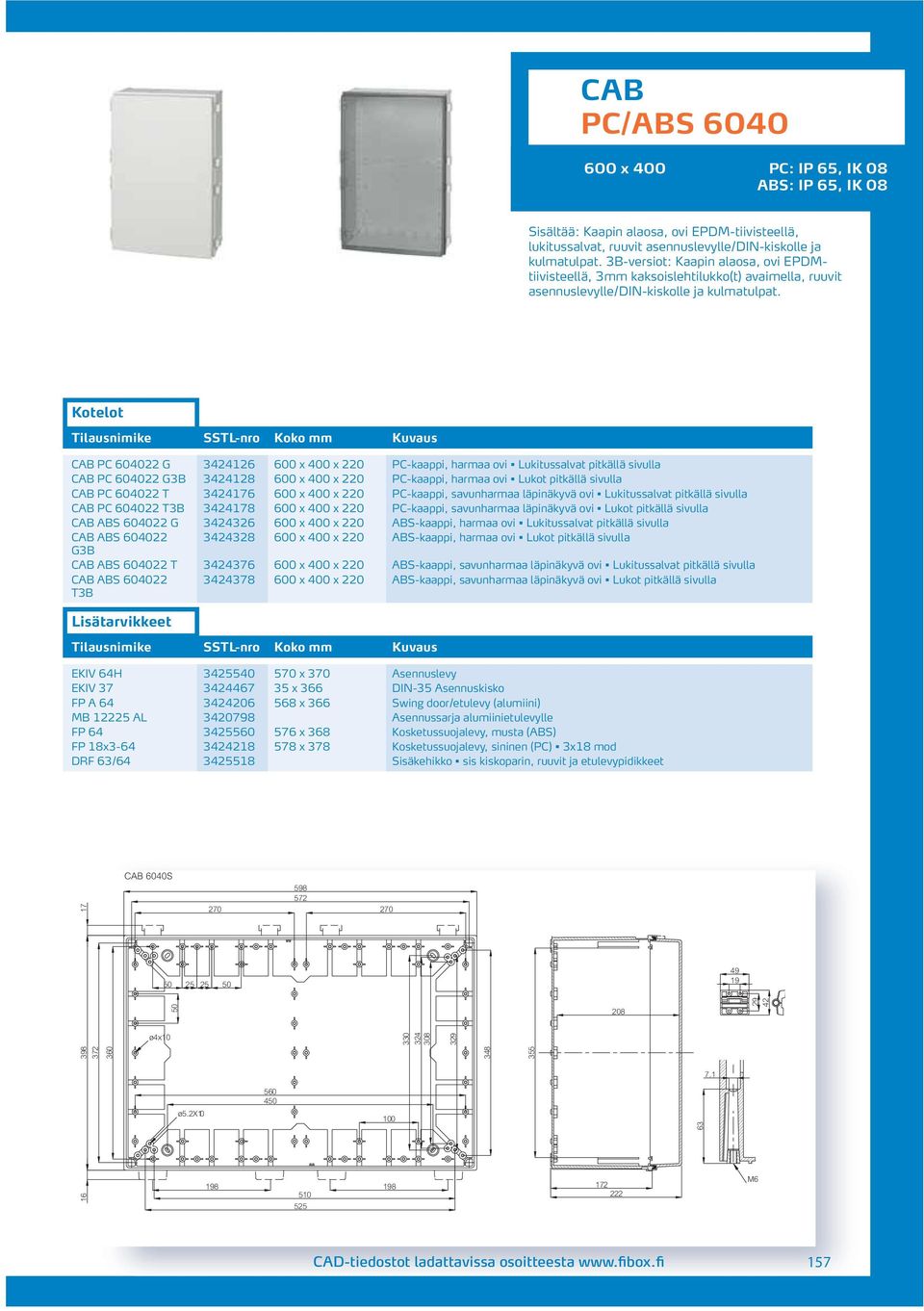

6 CAB PC/ABS 40 0 x 400 PC: IP 65, IK 08 ABS: IP 65, IK 08 Sisältää: Kaapin alaosa, ovi EPDM-tiivisteellä, lukitussalvat, ruuvit asennuslevylle/din-kiskolle ja kulmatulpat. 3B-versiot: Kaapin alaosa, ovi EPDMtiivisteellä, 3mm kaksoislehtilukko(t) avaimella, ruuvit asennuslevylle/din-kiskolle ja kulmatulpat. CAB PC 4020 G x 400 x 200 PC-kaappi, harmaa ovi Lukitussalvat lyhyellä sivulla CAB PC 4020 G x 400 x 200 PC-kaappi, harmaa ovi Lukitussalvat pitkällä sivulla CAB PC 4020 G3B x 400 x 200 PC-kaappi, harmaa ovi Lukot pitkällä sivulla CAB PC 4020 T x 400 x 200 PC-kaappi, savunharmaa läpinäkyvä ovi Lukitussalvat lyhyellä sivulla CAB PC 4020 T x 400 x 200 PC-kaappi, savunharmaa läpinäkyvä ovi Lukitussalvat pitkällä sivulla CAB PC 4020 T3B x 400 x 200 PC-kaappi, savunharmaa läpinäkyvä ovi Lukot pitkällä sivulla CAB ABS 4020 G x 400 x 200 ABS-kaappi, harmaa ovi Lukitussalvat lyhyellä sivulla CAB ABS 4020 G x 400 x 200 ABS-kaappi, harmaa ovi Lukitussalvat pitkällä sivulla CAB ABS x 400 x 200 ABS-kaappi, harmaa ovi Lukot pitkällä sivulla G3B CAB ABS 4020 T x 400 x 200 ABS-kaappi, savunharmaa läpinäkyvä ovi Lukitussalvat lyhyellä sivulla CAB ABS 4020 T x 400 x 200 ABS-kaappi, savunharmaa läpinäkyvä ovi Lukitussalvat pitkällä sivulla CAB ABS 4020 T3B x 400 x 200 ABS-kaappi, savunharmaa läpinäkyvä ovi Lukot pitkällä sivulla EKIV x 370 Asennuslevy EKIV x 366 DIN-35 Asennuskisko EKIV x 466 DIN-35 Asennuskisko FP A x 366 Swing door/etulevy (alumiini) MB AL Asennussarja alumiinietulevylle FP x 368 Kosketussuojalevy, musta (ABS) FP 18X x 478 Kosketussuojalevy, sininen (PC) 2x18 mod DRF Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet CAB 40S CAB 40S ø5.2x10 ø4x M6 156 CAD-tiedostot ladattavissa osoitteesta
7 CAB PC/ABS x 400 PC: IP 65, IK 08 ABS: IP 65, IK 08 Sisältää: Kaapin alaosa, ovi EPDM-tiivisteellä, lukitussalvat, ruuvit asennuslevylle/din-kiskolle ja kulmatulpat. 3B-versiot: Kaapin alaosa, ovi EPDMtiivisteellä, 3mm kaksoislehtilukko(t) avaimella, ruuvit asennuslevylle/din-kiskolle ja kulmatulpat. CAB PC G x 400 x 220 PC-kaappi, harmaa ovi Lukitussalvat pitkällä sivulla CAB PC G3B x 400 x 220 PC-kaappi, harmaa ovi Lukot pitkällä sivulla CAB PC T x 400 x 220 PC-kaappi, savunharmaa läpinäkyvä ovi Lukitussalvat pitkällä sivulla CAB PC T3B x 400 x 220 PC-kaappi, savunharmaa läpinäkyvä ovi Lukot pitkällä sivulla CAB ABS G x 400 x 220 ABS-kaappi, harmaa ovi Lukitussalvat pitkällä sivulla CAB ABS x 400 x 220 ABS-kaappi, harmaa ovi Lukot pitkällä sivulla G3B CAB ABS T x 400 x 220 ABS-kaappi, savunharmaa läpinäkyvä ovi Lukitussalvat pitkällä sivulla CAB ABS T3B x 400 x 220 ABS-kaappi, savunharmaa läpinäkyvä ovi Lukot pitkällä sivulla EKIV 64H x 370 Asennuslevy EKIV x 366 DIN-35 Asennuskisko FP A x 366 Swing door/etulevy (alumiini) MB AL Asennussarja alumiinietulevylle FP x 368 Kosketussuojalevy, musta (ABS) FP 18x x 378 Kosketussuojalevy, sininen (PC) 3x18 mod DRF 63/ Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet 17 CAB 6040S ø4x ø5.2x M6 CAD-tiedostot ladattavissa osoitteesta 157

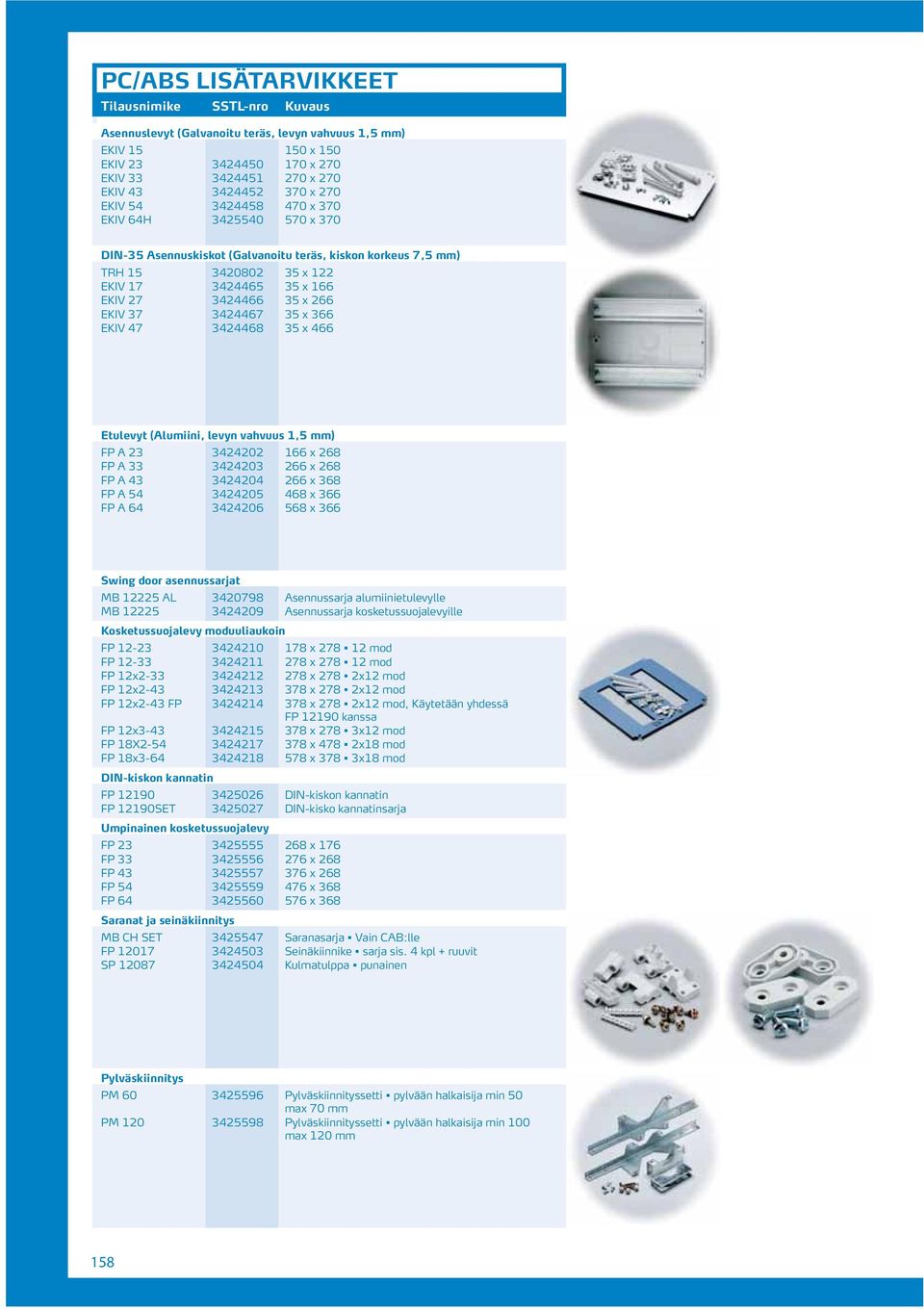

8 PC/ABS LISÄTARVIKKEET Tilausnimike SSTL-nro Kuvaus Asennuslevyt (Galvanoitu teräs, levyn vahvuus 1,5 mm) EKIV 15 1 x 1 EKIV x 270 EKIV x 270 EKIV x 270 EKIV x 370 EKIV 64H x 370 DIN-35 Asennuskiskot (Galvanoitu teräs, kiskon korkeus 7,5 mm) TRH x 122 EKIV x 166 EKIV x 266 EKIV x 366 EKIV x 466 Etulevyt (Alumiini, levyn vahvuus 1,5 mm) FP A x 268 FP A x 268 FP A x 368 FP A x 366 FP A x 366 Swing door asennussarjat MB AL Asennussarja alumiinietulevylle MB Asennussarja kosketussuojalevyille Kosketussuojalevy moduuliaukoin FP x mod FP x mod FP 12x x 278 2x12 mod FP 12x x 278 2x12 mod FP 12x2-43 FP x 278 2x12 mod, Käytetään yhdessä FP kanssa FP 12x x 278 3x12 mod FP 18X x 478 2x18 mod FP 18x x 378 3x18 mod DIN-kiskon kannatin FP DIN-kiskon kannatin FP 12190SET DIN-kisko kannatinsarja Umpinainen kosketussuojalevy FP x 176 FP x 268 FP x 268 FP x 368 FP x 368 Saranat ja seinäkiinnitys MB CH SET Saranasarja Vain CAB:lle FP Seinäkiinnike sarja sis. 4 kpl + ruuvit SP Kulmatulppa punainen Pylväskiinnitys PM Pylväskiinnityssetti pylvään halkaisija min max 70 mm PM Pylväskiinnityssetti pylvään halkaisija min 100 max 120 mm 158

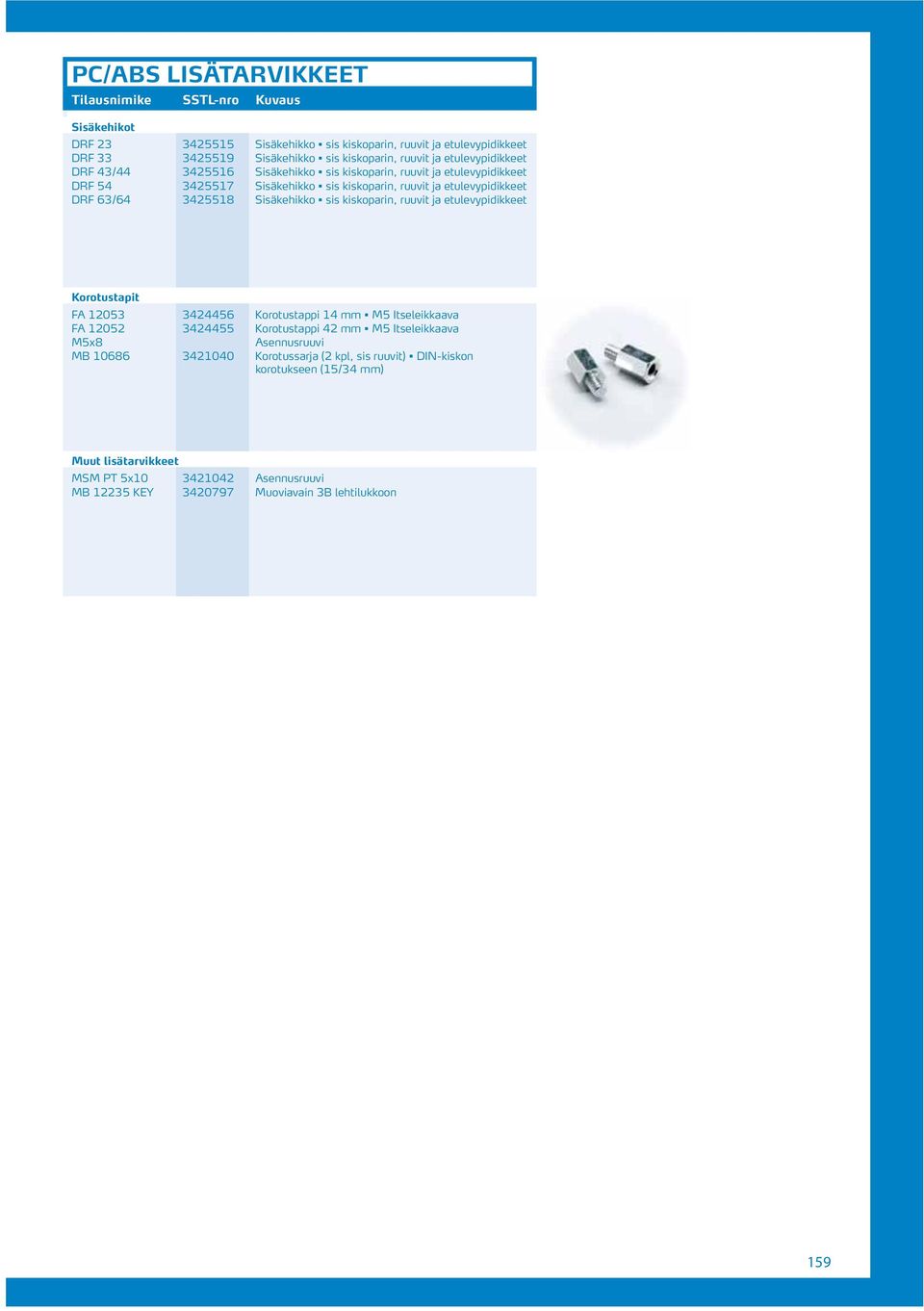

9 PC/ABS LISÄTARVIKKEET Tilausnimike SSTL-nro Kuvaus Sisäkehikot DRF Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet DRF Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet DRF 43/ Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet DRF Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet DRF 63/ Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet Korotustapit FA Korotustappi 14 mm M5 Itseleikkaava FA Korotustappi 42 mm M5 Itseleikkaava M5x8 Asennusruuvi MB Korotussarja (2 kpl, sis ruuvit) DIN-kiskon korotukseen (15/34 mm) Muut lisätarvikkeet MSM PT 5x Asennusruuvi MB KEY Muoviavain 3B lehtilukkoon 159
10 CAB P x 200 P: IP 66, IK 10 Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, 3mm kaksoislehtilukon ja muoviavaimen, ruuvit asennuslevylle/din-kiskolle ja seinäkiinnikkeet ruuveilla. Seinäasennukseen tarvittavat ruuvit eivät kuulu toimitukseen. CAB P x 215 x 170 Polyesterikaappi MP x 1 Asennuslevy FP 3020-D x 1 kosketussuojalevy (umpinainen, PC) MB CAB Asennussarja kosketussuojalevyille Wallfastening lug metal 16x Wallfastening lug Plastic Ø CAD-tiedostot ladattavissa osoitteesta
11 CAB P x 300 P: IP 66, IK 10 Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, 3mm kaksoislehtilukon ja muoviavaimen, ruuvit asennuslevylle/din-kiskolle ja seinäkiinnikkeet ruuveilla. Seinäasennukseen tarvittavat ruuvit eivät kuulu toimitukseen. CAB P x 315 x 170 Polyesterikaappi MP x 2 Asennuslevy FP 4030-D x 2 kosketussuojalevy (umpinainen, PC) MB CAB Asennussarja kosketussuojalevyille Wall fastening lug metal 11x Wall fastening lug plastic Ø6 CAD-tiedostot ladattavissa osoitteesta 161
12 CAB P 40 0 x 400 P: IP 66, IK 10 Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, 3mm kaksoislehtilukon ja muoviavaimen, ruuvit asennuslevylle/din-kiskolle ja seinäkiinnikkeet ruuveilla. Seinäasennukseen tarvittavat ruuvit eivät kuulu toimitukseen. CAB P x 415 x 230 Polyesterikaappi MP x 3 Asennuslevy FP 40-D x 3 kosketussuojalevy (umpinainen, PC) MB CAB Asennussarja kosketussuojalevyille Wall fastening lug metal Wall fastening lug Plastic Ø CAD-tiedostot ladattavissa osoitteesta
13 CAB P x 400 P: IP 66, IK 10 Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, 3mm kaksoislehtilukon ja muoviavaimen, ruuvit asennuslevylle/din-kiskolle ja seinäkiinnikkeet ruuveilla. Seinäasennukseen tarvittavat ruuvit eivät kuulu toimitukseen. CAB P x 415 x 230 Polyesterikaappi MP x 3 Asennuslevy FP 6040-D x 3 kosketussuojalevy (umpinainen, PC) MB CAB Asennussarja kosketussuojalevyille Wallfastening lug metal 16x Wallfastening lug Plastic Ø 6 CAD-tiedostot ladattavissa osoitteesta 163
14 CAB P x 0 P: IP 66, IK 10 Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, 3mm kaksoislehtilukon ja muoviavaimen, ruuvit asennuslevylle/din-kiskolle ja seinäkiinnikkeet ruuveilla. Seinäasennukseen tarvittavat ruuvit eivät kuulu toimitukseen. CAB P x 535 x 270 Polyesterikaappi MP x 4 Asennuslevy FP 70-D x 4 kosketussuojalevy (umpinainen, PC) MB CAB Asennussarja kosketussuojalevyille Wall fastening lug metal Wall fastening lug Plastic CAD-tiedostot ladattavissa osoitteesta
15 CAB P x 600 P: IP 66, IK 10 Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, 3mm kaksoislehtilukon ja muoviavaimen, ruuvit asennuslevylle/din-kiskolle ja seinäkiinnikkeet ruuveilla. Seinäasennukseen tarvittavat ruuvit eivät kuulu toimitukseen. CAB P x 635 x 300 Polyesterikaappi MP x 5 Asennuslevy FP 8060-D x 5 kosketussuojalevy (umpinainen, PC) MB CAB Asennussarja kosketussuojalevyille Wall fastening lug metal 16x Wall fastening lug Plastic CAD-tiedostot ladattavissa osoitteesta 165
16 CAB P x 800 P: IP 66, IK 10 Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, 3mm kaksoislehtilukon ja muoviavaimen, ruuvit asennuslevylle/din-kiskolle ja seinäkiinnikkeet ruuveilla. Seinäasennukseen tarvittavat ruuvit eivät kuulu toimitukseen. CAB P x 835 x 300 Polyesterikaappi MP x 7 Asennuslevy FP D x 7 kosketussuojalevy (umpinainen, PC) MB CAB Asennussarja kosketussuojalevyille Wall fastening lug metal 16x Wall fastening lug Plastic CAD-tiedostot ladattavissa osoitteesta

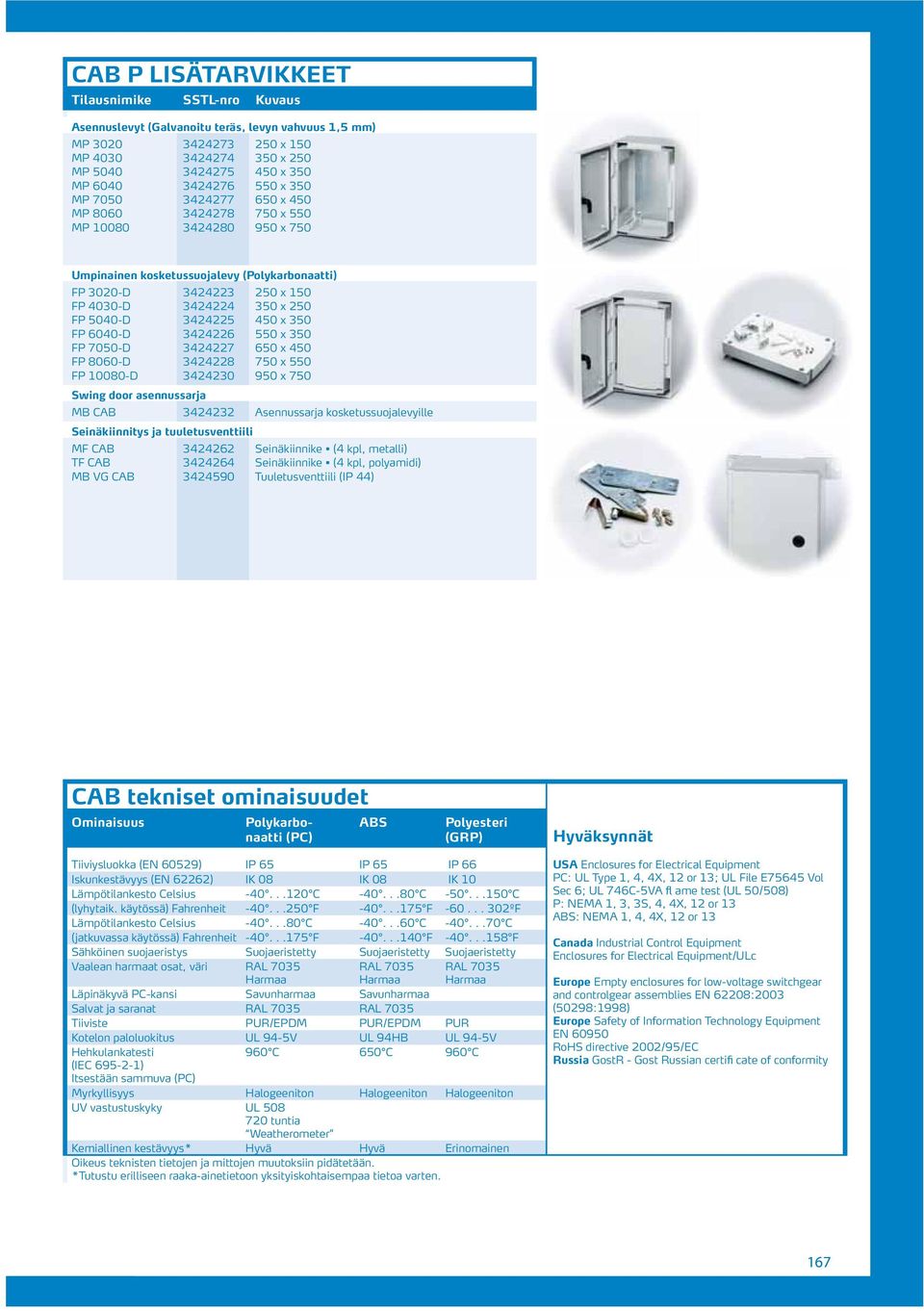

17 CAB P LISÄTARVIKKEET Tilausnimike SSTL-nro Kuvaus Asennuslevyt (Galvanoitu teräs, levyn vahvuus 1,5 mm) MP x 1 MP x 2 MP x 3 MP x 3 MP x 4 MP x 5 MP x 7 Umpinainen kosketussuojalevy (Polykarbonaatti) FP 3020-D x 1 FP 4030-D x 2 FP 40-D x 3 FP 6040-D x 3 FP 70-D x 4 FP 8060-D x 5 FP D x 7 Swing door asennussarja MB CAB Asennussarja kosketussuojalevyille Seinäkiinnitys ja tuuletusventtiili MF CAB Seinäkiinnike (4 kpl, metalli) TF CAB Seinäkiinnike (4 kpl, polyamidi) MB VG CAB Tuuletusventtiili (IP 44) CAB tekniset ominaisuudet Ominaisuus Polykarbonaatti (PC) ABS Polyesteri (GRP) Hyväksynnät Tiiviysluokka (EN 60529) IP 65 IP 65 IP 66 USA Enclosures for Electrical Equipment Iskunkestävyys (EN 62262) IK 08 IK 08 IK 10 Lämpötilankesto Celsius C C C (lyhytaik. käytössä) Fahrenheit F F ºF Lämpötilankesto Celsius C C C (jatkuvassa käytössä) Fahrenheit F F F Canada Industrial Control Equipment Sähköinen suojaeristys Suojaeristetty Suojaeristetty Suojaeristetty Enclosures for Electrical Equipment/ULc Vaalean harmaat osat, väri RAL 7035 Harmaa RAL 7035 Harmaa RAL 7035 Harmaa Läpinäkyvä PC-kansi Savunharmaa Savunharmaa Salvat ja saranat RAL 7035 RAL 7035 Tiiviste PUR/EPDM PUR/EPDM PUR Kotelon paloluokitus UL 94-5V UL 94HB UL 94-5V Hehkulankatesti 960 C 6 C 960 C (IEC ) Itsestään sammuva (PC) Myrkyllisyys Halogeeniton Halogeeniton Halogeeniton UV vastustuskyky UL tuntia Weatherometer Kemiallinen kestävyys* Hyvä Hyvä Erinomainen Oikeus teknisten tietojen ja mittojen muutoksiin pidätetään. *Tutustu erilliseen raaka-ainetietoon yksityiskohtaisempaa tietoa varten. PC: UL Type 1, 4, 4X, 12 or 13; UL File E75645 Vol Sec 6; UL 746C-5VA fl ame test (UL /8) P: NEMA 1, 3, 3S, 4, 4X, 12 or 13 ABS: NEMA 1, 4, 4X, 12 or 13 Europe Empty enclosures for low-voltage switchgear and controlgear assemblies EN 62208:2003 (298:1998) Europe Safety of Information Technology Equipment EN 609 RoHS directive 2002/95/EC Russia GostR - Gost Russian certifi cate of conformity 167
18 Fibox - ratkaisut vaativiin olosuhteisiin 168

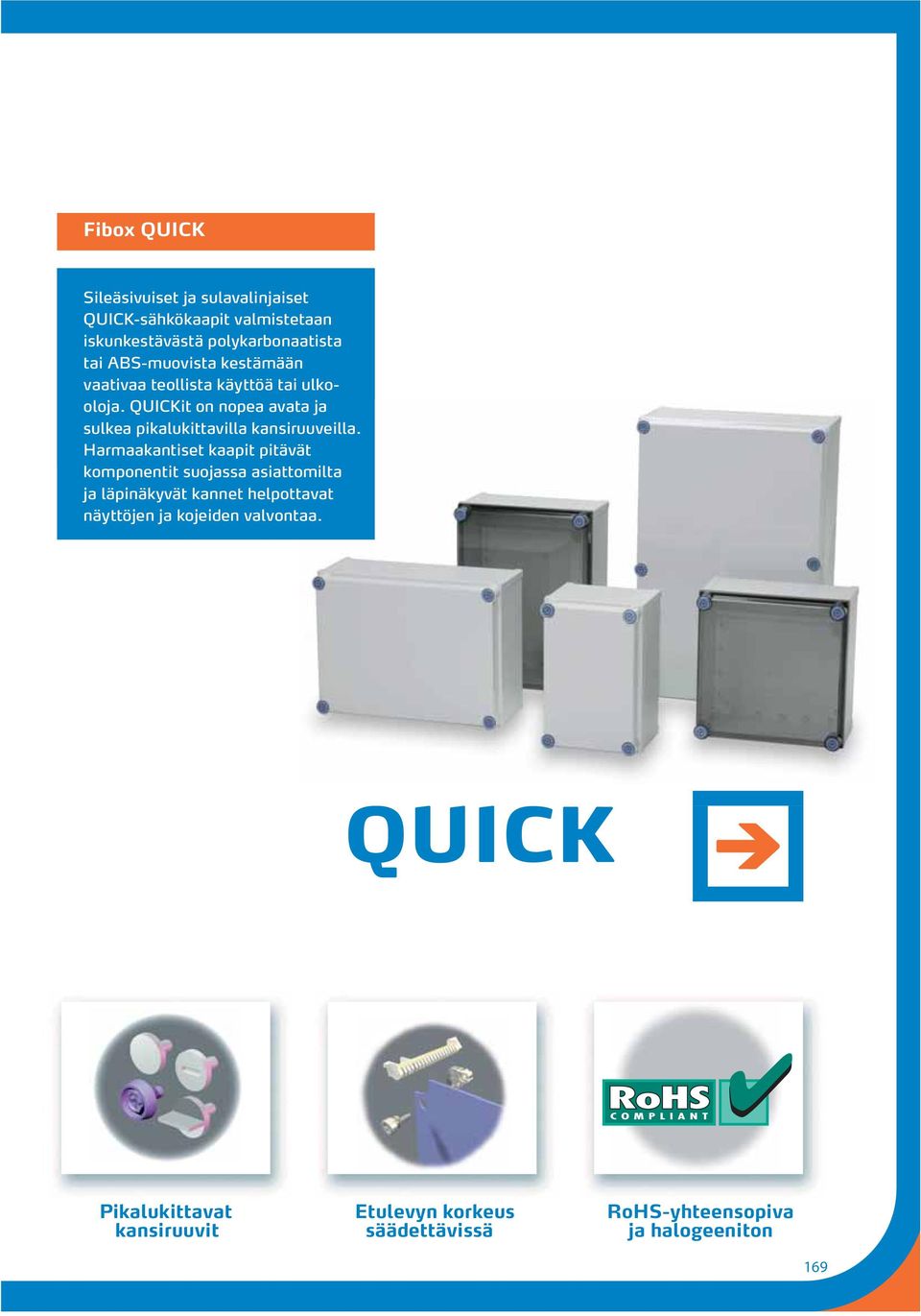

19 Fibox QUICK Sileäsivuiset ja sulavalinjaiset QUICK-sähkökaapit valmistetaan iskunkestävästä polykarbonaatista tai ABS-muovista kestämään vaativaa teollista käyttöä tai ulkooloja. QUICKit on nopea avata ja sulkea pikalukittavilla kansiruuveilla. Harmaakantiset kaapit pitävät komponentit suojassa asiattomilta ja läpinäkyvät kannet helpottavat näyttöjen ja kojeiden valvontaa. QUICK Pikalukittavat Etulevyn korkeus RoHS-yhteensopiva kansiruuvit säädettävissä ja halogeeniton 169

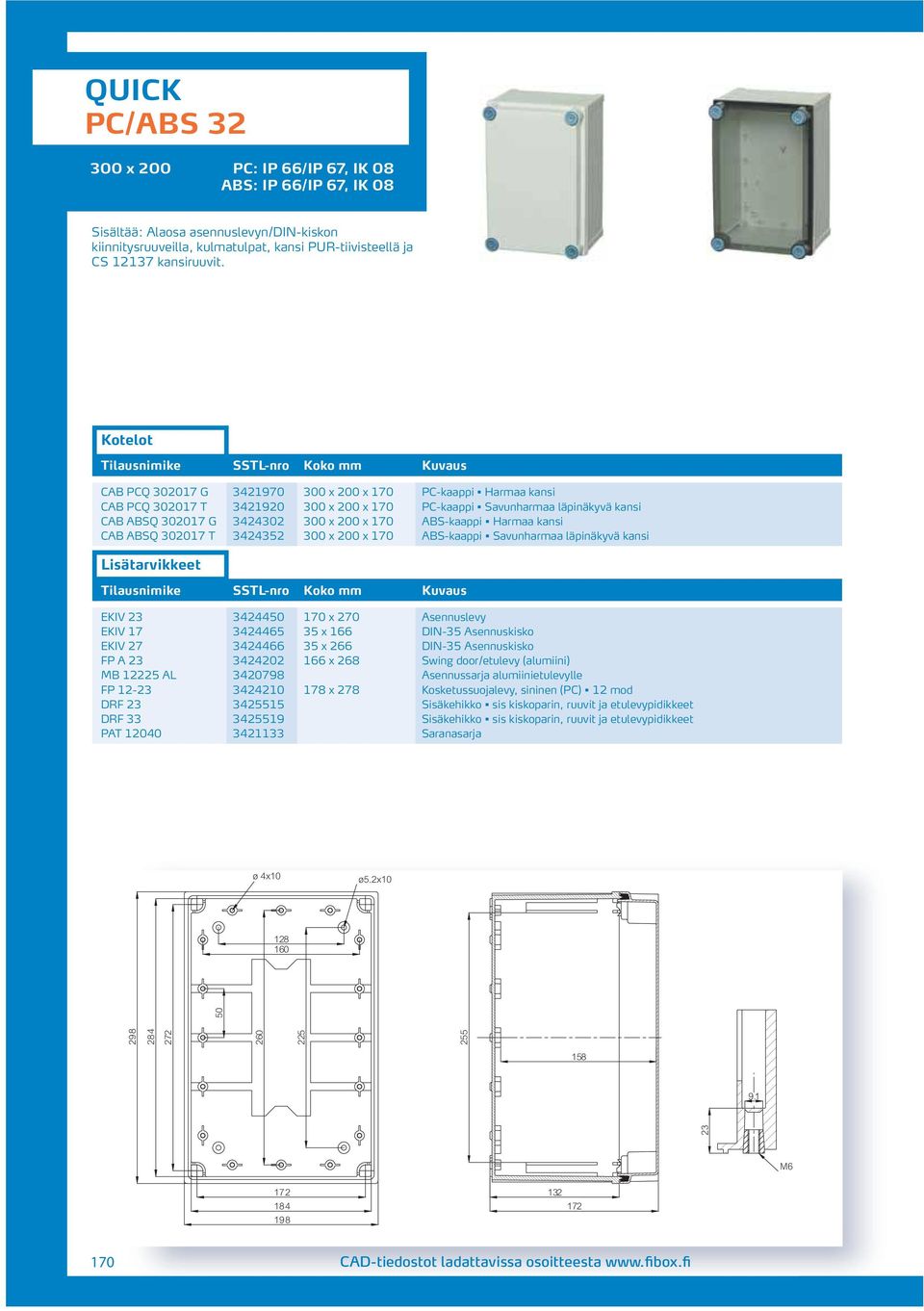

20 QUICK PC/ABS x 200 PC: IP 66/IP 67, IK 08 ABS: IP 66/IP 67, IK 08 Sisältää: Alaosa asennuslevyn/din-kiskon kiinnitysruuveilla, kulmatulpat, kansi PUR-tiivisteellä ja CS kansiruuvit. CAB PCQ G x 200 x 170 PC-kaappi Harmaa kansi CAB PCQ T x 200 x 170 PC-kaappi Savunharmaa läpinäkyvä kansi CAB ABSQ G x 200 x 170 ABS-kaappi Harmaa kansi CAB ABSQ T x 200 x 170 ABS-kaappi Savunharmaa läpinäkyvä kansi EKIV x 270 Asennuslevy EKIV x 166 DIN-35 Asennuskisko EKIV x 266 DIN-35 Asennuskisko FP A x 268 Swing door/etulevy (alumiini) MB AL Asennussarja alumiinietulevylle FP x 278 Kosketussuojalevy, sininen (PC) 12 mod DRF Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet DRF Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet PAT Saranasarja ø 4x10 ø5.2x M CAD-tiedostot ladattavissa osoitteesta
21 QUICK PC/ABS x 300 PC: IP 66/IP 67, IK 08 ABS: IP 66/IP 67, IK 08 Sisältää: Alaosa asennuslevyn/din-kiskon kiinnitysruuveilla, kulmatulpat, kansi PUR-tiivisteellä ja CS kansiruuvit. CAB PCQ G x 300 x 170 PC-kaappi Harmaa kansi CAB PCQ T x 300 x 170 PC-kaappi Savunharmaa läpinäkyvä kansi CAB ABSQ G x 300 x 170 ABS-kaappi Harmaa kansi CAB ABSQ T x 300 x 170 ABS-kaappi Savunharmaa läpinäkyvä kansi EKIV x 270 Asennuslevy EKIV x 266 DIN-35 Asennuskisko FP A x 268 Swing door/etulevy (alumiini) MB AL Asennussarja alumiinietulevylle FP x 278 Kosketussuojalevy, sininen (PC) 12 mod FP 12x x 278 Kosketussuojalevy, sininen (PC) 2x12 mod DRF Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet PAT Saranasarja ø4x10 ø5.2x M6 CAD-tiedostot ladattavissa osoitteesta 171
22 QUICK PC/ABS x 300 PC: IP 66/IP 67, IK 08 ABS: IP 66/IP 67, IK 08 Sisältää: Alaosa asennuslevyn/din-kiskon kiinnitysruuveilla, kulmatulpat, kansi PUR-tiivisteellä ja CS kansiruuvit. CAB PCQ G x 300 x 170 PC-kaappi Harmaa kansi CAB PCQ G x 300 x 230 PC-kaappi Harmaa kansi CAB PCQ T x 300 x 170 PC-kaappi Savunharmaa läpinäkyvä kansi CAB PCQ T x 300 x 230 PC-kaappi Savunharmaa läpinäkyvä kansi CAB ABSQ G x 300 x 170 ABS-kaappi Harmaa kansi CAB ABSQ G x 300 x 230 ABS-kaappi Harmaa kansi CAB ABSQ T x 300 x 170 ABS-kaappi Savunharmaa läpinäkyvä kansi CAB ABSQ T x 300 x 230 ABS-kaappi Savunharmaa läpinäkyvä kansi EKIV x 270 Asennuslevy EKIV x 266 DIN-35 Asennuskisko EKIV x 366 DIN-35 Asennuskisko FP A x 368 Swing door/etulevy (alumiini) MB AL Asennussarja alumiinietulevylle FP 12x x 278 Kosketussuojalevy, sininen (PC) 2x12 mod FP 12x x 278 Kosketussuojalevy, sininen (PC) 3x12 mod DRF 43/ Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet PAT Saranasarja ø4x10 ø5.2x M6 172 CAD-tiedostot ladattavissa osoitteesta
23 QUICK PC/ABS x 400 PC: IP 66/IP 67, IK 08 ABS: IP 66/IP 67, IK 08 Sisältää: Alaosa asennuslevyn/din-kiskon kiinnitysruuveilla, kulmatulpat, kansi PUR-tiivisteellä ja CS kansiruuvit. CAB PCQ G x 400 x 170 PC-kaappi Harmaa kansi CAB PCQ T x 400 x 170 PC-kaappi Savunharmaa läpinäkyvä kansi CAB ABSQ G x 400 x 170 ABS-kaappi Harmaa kansi CAB ABSQ T x 400 x 170 ABS-kaappi Savunharmaa läpinäkyvä kansi EKIV x 370 Asennuslevy EKIV x 366 DIN-35 Asennuskisko FP A x 368 Swing door/etulevy (alumiini) MB AL Asennussarja alumiinietulevylle FP 18x x 378 Kosketussuojalevy, sininen (PC) 2x18 mod EKI EXT x 400 x 100 Korotuskehys DRF 43/ Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet PAT Saranasarja ø4x10 ø5.2x M CAD-tiedostot ladattavissa osoitteesta 173
24 QUICK PC/ABS x 300 PC: IP 66/IP 67, IK 08 ABS: IP 66/IP 67, IK 08 Sisältää: Alaosa asennuslevyn/din-kiskon kiinnitysruuveilla, kulmatulpat, kansi PUR-tiivisteellä ja CS kansiruuvit. CAB PCQ G x 300 x 170 PC-kaappi Harmaa kansi CAB PCQ T x 300 x 170 PC-kaappi Savunharmaa läpinäkyvä kansi EKIV x 270 Asennuslevy Käytä FA kanssa FA Korotustappi 14 mm M5 Itseleikkaava EKIV x 270 Asennuslevy EKIV x 366 DIN-35 Asennuskisko FP A x 568 Swing door/etulevy (alumiini) MB AL Asennussarja alumiinietulevylle DRF Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet PAT Saranasarja ø4x ø5.2x ø9.1 M6 174 CAD-tiedostot ladattavissa osoitteesta
25 QUICK PC/ABS x 400 PC: IP 66/IP 67, IK 08 ABS: IP 66/IP 67, IK 08 Sisältää: Alaosa asennuslevyn/din-kiskon kiinnitysruuveilla, kulmatulpat, kansi PUR-tiivisteellä ja CS kansiruuvit. CAB PCQ G x 400 x 210 PC-kaappi Harmaa kansi CAB PCQ G x 400 x 270 PC-kaappi Harmaa kansi CAB PCQ T x 400 x 210 PC-kaappi Savunharmaa läpinäkyvä kansi CAB PCQ T x 400 x 270 PC-kaappi Savunharmaa läpinäkyvä kansi CAB ABSQ G x 400 x 210 ABS-kaappi Harmaa kansi CAB ABSQ G x 400 x 270 ABS-kaappi Harmaa kansi CAB ABSQ T x 400 x 210 ABS-kaappi Savunharmaa läpinäkyvä kansi CAB ABSQ T x 400 x 270 ABS-kaappi Savunharmaa läpinäkyvä kansi EKIV 64H x 370 Asennuslevy EKIV x 366 DIN-35 Asennuskisko FP A x 366 Swing door/etulevy (alumiini) MB AL Asennussarja alumiinietulevylle FP 18x x 378 Kosketussuojalevy, sininen (PC) 3x18 mod DRF 63/ Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet PAT Saranasarja ø4x ø5.2x M CAD-tiedostot ladattavissa osoitteesta 175
26 LISÄTARVIKKEET Tilausnimike SSTL-nro Kuvaus Asennuslevyt (Galvanoitu teräs, levyn vahvuus 1,5 mm) EKIV x 270 EKIV x 270 EKIV x 270 EKIV x 370 EKIV x 270 Käytä FA kanssa EKIV 64H x 370 Korotustapit FA Korotustappi 14 mm M5 Itseleikkaava FA Korotustappi 42 mm M5 Itseleikkaava DIN-35 Asennuskiskot (Galvanoitu teräs, kiskon korkeus 7,5 mm) EKIV x 166 EKIV x 266 EKIV x 366 EKIV x 466 Etulevyt (Alumiini, levyn vahvuus 1,5 mm) FP A x 268 FP A x 268 FP A x 368 FP A x 368 FP A x 568 FP A x 366 Swing door asennussarjat MB AL Asennussarja alumiinietulevylle MB Asennussarja kosketussuojalevyille Kosketussuojalevy moduuliaukoin FP x mod FP x mod FP 12x x 278 2x12 mod FP 12x x 278 2x12 mod FP 12x2-43 FP x 278 2x12 mod, Käytetään yhdessä FP kanssa FP 12x x 278 3x12 mod FP 18x x 378 2x18 mod FP 18x x 378 3x18 mod DIN-kiskon kannatin FP DIN-kiskon kannatin FP 12190SET DIN-kisko kannatinsarja Saranat ja seinäkiinnitys PAT Saranasarja FP Seinäkiinnike sarja sis. 4 kpl + ruuvit SP Kulmatulppa punainen 176
27 LISÄTARVIKKEET Tilausnimike SSTL-nro Kuvaus Sisäkehikot DRF Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet DRF Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet DRF 43/ Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet DRF Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet DRF 63/ Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet Kansi- ja asennusruuvit CS Ristiuraväännin Sininen SS Uraväännin Harmaa HS Lehtiväännin Harmaa BS Peitetulppa Harmaa QUICK SET CAB Quick asennuspussi sis. 4x CS 12137, 4x SP ja 4 asennusruuvia MSM PT 5x Asennusruuvi QUICK tekniset ominaisuudet Ominaisuus Polykarbonaatti (PC) ABS Hyväksynnät Tiiviysluokka (EN 60529) Iskunkestävyys (EN 62262) Lämpötilankesto Celsius (lyhytaik. käytössä) Fahrenheit IP 66/IP 67 IK C F IP 66/IP 67 IK C F USA Enclosures for Electrical Equipment PC: NEMA 1, 3, 3S, 4, 4X, 12 or 13; UL 746C-5VA flame test (UL /8) ABS: NEMA 1, 3, 3S, 4, 4X, 6, 6P, 12 or 13 Lämpötilankesto Celsius C C Canada Industrial Control Equipment (jatkuvassa käytössä) Fahrenheit F F Enclosures for Electrical Equipment/ULc Sähköinen suojaeristys Suojaeristetty Suojaeristetty Vaalean harmaat osat, väri RAL 7035 Harmaa RAL 7035 Harmaa Läpinäkyvä PC-kansi Savunharmaa Savunharmaa Kansiruuvin kanta RAL 23 RAL 23 Kansiruuvin kanta Polyamidi (PA) Polyamidi (PA) Tiiviste PUR PUR Kotelon paloluokitus UL 94-5V UL 94HB Hehkulankatesti 960 C 6 C (IEC ) Itsestäään sammuva (PC) Myrkyllisyys Halogeeniton Halogeeniton UV vastustuskyky UL tuntia Weatherometer Kemiallinen kestävyys* Hyvä Hyvä Oikeus teknisten tietojen ja mittojen muutoksiin pidätetään. *Tutustu erilliseen raaka-ainetietoon yksityiskohtaisempaa tietoa varten. Europe Empty enclosures for low-voltage switchgear and controlgear assemblies EN 62208:2003 (298:1998) Europe Safety of Information Technology Equipment EN 609 RoHS directive 2002/95/EC Russia GostR - Gost Russian certificate of conformity 177
28 FIBOX ratkaisut vaativiin olosuhteisiin 178
29 Fibox SPACE LINK SPACE LINK -tuoteperhe on toimiva alusta monenlaisiin sähköasennuksiin. Quick Link -järjestelmä ja joustava laippaaukotus tekee laajojen keskusten rakentamisesta helppoa. Lähes koko sivuiltaan auki olevat kotelot tarjoavat mukavasti asennustilaa myös valmiissa keskuksessa. Virransyöttö ja -jakaminen onnistuu läpilyöntilaippojen tai sileiden, helposti työstettävien suojalaippojen kautta. SPACE LINK Modulaarinen rakenne Quick-Link järjestelmä RoHS-yhteensopiva helpottaa koteloiden ja halogeeniton yhdistämistä toisiinsa 179
30 Fibox SPACE LINK Suuret laippa-aukot helpottavat asentamista KATTAVA ASENNUSJÄRJESTELMÄ Uusi QUICK-LINK -järjestelmä ja entistä tukevammat laippa-aukot helpottavat koteloiden yhdistämistä toisiinsa. Virtakiskokannatin toimii yleisten (ABB, Wöhner, Weber, jne). 5 x 20 ja 10 x 30 millimetrin kuparitangoille suunniteltujen virtakiskojärjestelmien kanssa. Uudet DIN-kiskokehykset helpottavat DINmoduulien asentamista. Kehysten kulmakappaleisiin voidaan kiinnittää etulevyt. Kansiluukuissa on standardin mukaiset DIN 17.5/45 mm aukot. KOROTUSKEHYKSET Tarjolla on 100 mm syvä 400 x 400 mm korotuskappale. Kotelon kokonaissyvyyttä voidaan lisätä asentamalla kehyksiä päällekkäin: 170 mm, 270 mm, 370 mm, jne. QUICK-LINK SYSTEM Koteloiden liittäminen toisiinsa on entistä nopeampaa. 60 mm BUS-BAR SYSTEM LISÄOSAT YKSILÖIVÄT KOTELOSOVELLUKSET Pikalukitteiseen kansiruuviin on saatavilla neljä erilaista kantaa: uraruuvi, siipiväännin, ristipää ja sinetöintitulppa. Ainutlaatuiset kulmakappaleet sallivat etulevyjen, DINkiskostojen ja asennuslevyjen kiinnittämisen useille eri syvyyksille. Kulmakappaleisiin saranoidut kotelon sisälle asennetut etulevyt avautuvat 90 astetta. Kotelo voidaan asentaa seinään suoraan pohjan läpi. Tällöin kulmatulpat takaavat kotelointiluokan säilyvän. Vaihtoehtoisesti seinäkiinnitys voidaan hoitaa ruuvaamalla lisävarusteina saatavat kiinnikkeet seinään ja kotelon ulkopohjassa oleviin messinkisiin kierreaihioihin (insertteihin). Luukkujen kautta komponentit ovat helposti käsilla tiiviysluokituksen putoamatta. Saranat, korotustapit, tuuletusventtiilit, jne. tarjoavat lisämahdollisuuksia. Laippoja on saatavana metrisillä ja PG-läpilyönneillä ja peitelaippoina. Myös holkkitiivisteitä on vakiovalikoimassa sekä metrisinä että PG:nä. 180 SWING PANEL ASENNUSLEVYT JA -KISKOT Kotelon sisään voidaan asentaa asennuslevyjä, sinisiä moduuliaukollisia polykarbonaatista valmistettuja kosketussuojalevyjä, sileitä alumiinista tai mustia ABS-muovista valmistettuja etulevyjä, ja DIN-kiskoja eri korkeuksille. SNAP-IN SYSTEM Nopein tapa kiinnittää laipat.
31 SPACE LINK EKI x 300 PC: IP 65, IK 08 Sisältää: Laippa-aukollinen alaosa jossa EPDM-tiiviste laippa-aukon reunoilla, ruuvit asennuslevylle/dinkiskolle, kulmatulpat, kansi PUR-tiivisteellä ja CS kansiruuveilla. EKI G x 300 x 170 Kotelo PC Harmaa kansi EKI G x 300 x 170 Kotelo PC Harmaa kansi EKI T x 300 x 170 Kotelo PC Savunharmaa läpinäkyvä kansi EKI T x 300 x 170 Kotelo PC Savunharmaa läpinäkyvä kansi EKI x 300 x 130 Alaosa PC laippa-aukot; 2x F2 EKI x 300 x 130 Alaosa PC laippa-aukot; 2x F2 + 2x EKI 23/40G x 300 x 40 Kansi PC Harmaa EKI 23/40T x 300 x 40 Kansi PC Savunharmaa läpinäkyvä EKIV x 270 Asennuslevy EKIV x 166 DIN-35 Asennuskisko EKIV x 266 DIN-35 Asennuskisko FP A x 268 Swing door/etulevy (alumiini) MB AL Asennussarja alumiinietulevylle FP x 176 Kosketussuojalevy, musta (ABS) FP x 278 Kosketussuojalevy, sininen (PC) 12 mod DRF Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet DRF Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet ø4x10 F F2 158 F2 5.2x M6 F2 CAD-tiedostot ladattavissa osoitteesta 181
32 SPACE LINK EKI x 300 PC: IP 65, IK 08 Sisältää: Laippa-aukollinen alaosa jossa EPDM-tiiviste laippa-aukon reunoilla, ruuvit asennuslevylle/dinkiskolle, kulmatulpat, kansi PUR-tiivisteellä ja CS kansiruuveilla. EKI G x 300 x 170 Kotelo PC Harmaa kansi EKI G x 300 x 170 Kotelo PC Harmaa kansi EKI T x 300 x 170 Kotelo PC Savunharmaa läpinäkyvä kansi EKI T x 300 x 170 Kotelo PC Savunharmaa läpinäkyvä kansi EKI x 300 x 130 Alaosa PC laippa-aukot; 2x EKI x 300 x 130 Alaosa PC laippa-aukot; 4x EKI 33/40G x 300 x 40 Kansi PC Harmaa EKI 33/40T x 300 x 40 Kansi PC Savunharmaa läpinäkyvä EKIV x 270 Asennuslevy EKIV x 266 DIN-35 Asennuskisko FP A x 268 Swing door/etulevy (alumiini) MB AL Asennussarja alumiinietulevylle FP x 268 Kosketussuojalevy, musta (ABS) FP x 278 Kosketussuojalevy, sininen (PC) 12 mod FP 12x x 278 Kosketussuojalevy, sininen (PC) 2x12 mod DRF Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet ø4x10 ø5.2x M6 182 CAD-tiedostot ladattavissa osoitteesta
33 SPACE LINK EKI x 300 PC: IP 65, IK 08 Sisältää: Laippa-aukollinen alaosa jossa EPDM-tiiviste laippa-aukon reunoilla, ruuvit asennuslevylle/dinkiskolle, kulmatulpat, kansi PUR-tiivisteellä ja CS kansiruuveilla. EKI G x 300 x 170 Kotelo PC Harmaa kansi EKI G x 300 x 230 Kotelo PC Harmaa kansi EKI 43-5A-170 G x 300 x 170 Kotelo PC Harmaa kansi EKI 43-5A-230 G x 300 x 230 Kotelo PC Harmaa kansi EKI T x 300 x 170 Kotelo PC Savunharmaa läpinäkyvä kansi EKI T x 300 x 230 Kotelo PC Savunharmaa läpinäkyvä kansi EKI 43-5A-170 T x 300 x 170 Kotelo PC Savunharmaa läpinäkyvä kansi EKI 43-5A-230 T x 300 x 230 Kotelo PC Savunharmaa läpinäkyvä kansi EKI x 300 x 130 Alaosa PC laippa-aukot; 2x EKI x 300 x 130 Alaosa PC laippa-aukot; 4x EKI 43-5A x 300 x 130 Alaosa PC laippa-aukot; 2x F2 + 3x EKI 43/40G x 300 x 40 Kansi PC Harmaa EKI 43/100G x 300 x 100 Kansi PC Harmaa EKI 43/40T x 300 x 40 Kansi PC Savunharmaa läpinäkyvä EKI 43/100T x 300 x 100 Kansi PC Savunharmaa läpinäkyvä EKIV x 270 Asennuslevy EKIV x 266 DIN-35 Asennuskisko EKIV x 366 DIN-35 Asennuskisko FP A x 368 Swing door/etulevy (alumiini) MB AL Asennussarja alumiinietulevylle FP x 268 Kosketussuojalevy, musta (ABS) FP 12x x 278 Kosketussuojalevy, sininen (PC) 2x12 mod FP 12x x 278 Kosketussuojalevy, sininen (PC) 3x12 mod DRF 43/ Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet ø4x ø5.2x10 F2 F A M6 CAD-tiedostot ladattavissa osoitteesta 183
34 SPACE LINK EKI x 400 PC: IP 65, IK 08 Sisältää: Laippa-aukollinen alaosa jossa EPDM-tiiviste laippa-aukon reunoilla, ruuvit asennuslevylle/dinkiskolle, kulmatulpat, kansi PUR-tiivisteellä ja CS kansiruuveilla. EKI G x 400 x 170 Kotelo PC Harmaa kansi EKI T x 400 x 170 Kotelo PC Savunharmaa läpinäkyvä kansi EKI x 400 x 130 Alaosa PC laippa-aukot; 4x EKI 44/40G x 400 x 40 Kansi PC Harmaa EKI 44/40T x 400 x 40 Kansi PC Savunharmaa läpinäkyvä EKIV x 370 Asennuslevy EKIV x 366 DIN-35 Asennuskisko FP A x 368 Swing door/etulevy (alumiini) MB AL Asennussarja alumiinietulevylle FP x 368 Kosketussuojalevy, musta (ABS) FP 18x x 378 Kosketussuojalevy, sininen (PC) 2x18 mod EKI EXT x 400 x 100 Korotuskehys DRF 43/ Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet ø4x10 ø5.2x M6 184 CAD-tiedostot ladattavissa osoitteesta
35 SPACE LINK EKI x 300 PC: IP 65, IK 08 Sisältää: Laippa-aukollinen alaosa jossa EPDM-tiiviste laippa-aukon reunoilla, ruuvit asennuslevylle/dinkiskolle, kulmatulpat, kansi PUR-tiivisteellä ja CS kansiruuveilla. EKI G x 300 x 170 Kotelo PC Harmaa kansi EKI T x 300 x 170 Kotelo PC Savunharmaa läpinäkyvä kansi EKI x 300 x 130 Alaosa PC laippa-aukot; 6x EKI 63/40G x 300 x 40 Kansi PC Harmaa EKI 63/40T x 300 x 40 Kansi PC Savunharmaa läpinäkyvä EKIV x 270 Asennuslevy Käytä FA kanssa FA Korotustappi 14 mm M5 Itseleikkaava EKIV x 366 DIN-35 Asennuskisko FP A x 568 Swing door/etulevy (alumiini) MB AL Asennussarja alumiinietulevylle FP x 268 Kosketussuojalevy, musta (ABS) FP 12x x 278 Kosketussuojalevy, sininen (PC) 3x12 mod DRF Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet ø4x ø9.1 ø5.2x M6 CAD-tiedostot ladattavissa osoitteesta 185
36 SPACE LINK EKI x 400 PC: IP 65, IK 08 Sisältää: Laippa-aukollinen alaosa jossa EPDM-tiiviste laippa-aukon reunoilla, ruuvit asennuslevylle/dinkiskolle, kulmatulpat, kansi PUR-tiivisteellä ja CS kansiruuveilla. EKI 64H G x 400 x 210 Kotelo PC Harmaa kansi EKI 64H G x 400 x 270 Kotelo PC Harmaa kansi EKI 64H-4EPA-210 G x 400 x 210 Kotelo PC Harmaa kansi EKI 64H-4EPA-270 G x 400 x 270 Kotelo PC Harmaa kansi EKI 64H T x 400 x 210 Kotelo PC Savunharmaa läpinäkyvä kansi EKI 64H T x 400 x 270 Kotelo PC Savunharmaa läpinäkyvä kansi EKI 64H-4EPA-210 T x 400 x 210 Kotelo PC Savunharmaa läpinäkyvä kansi EKI 64H-4EPA-270 T x 400 x 270 Kotelo PC Savunharmaa läpinäkyvä kansi EKI 64H x 400 x 170 Alaosa PC laippa-aukot; 6x EKI 64H-4EPA x 400 x 170 Alaosa PC laippa-aukot; 3x + -EPA EKI 64/40G x 400 x 40 Kansi PC Harmaa EKI 64/100G x 400 x 100 Kansi PC Harmaa EKI 64/40T x 400 x 40 Kansi PC Savunharmaa läpinäkyvä EKI 64/100T x 400 x 100 Kansi PC Savunharmaa läpinäkyvä EKIV 64H x 370 Asennuslevy EKIV x 366 DIN-35 Asennuskisko FP A x 366 Swing door/etulevy (alumiini) MB AL Asennussarja alumiinietulevylle FP x 368 Kosketussuojalevy, musta (ABS) FP 18x x 378 Kosketussuojalevy, sininen (PC) 3x18 mod DRF 63/ Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet ø4x ø5.2x EPA -EPA M6 186 CAD-tiedostot ladattavissa osoitteesta
37 LISÄTARVIKKEET Tilausnimike SSTL-nro Kuvaus Asennuslevyt (Galvanoitu teräs, levyn vahvuus 1,5 mm) EKIV x 270 EKIV x 270 EKIV x 270 EKIV x 370 EKIV x 270 Käytä FA kanssa EKIV 64H x 370 DIN-35 Asennuskiskot (Galvanoitu teräs, kiskon korkeus 7,5 mm) EKIV x 166 EKIV x 266 EKIV x 366 EKIV x 466 Sisäkehikot DRF Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet DRF Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet DRF 43/ Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet DRF 63/ Sisäkehikko sis kiskoparin, ruuvit ja etulevypidikkeet Etulevyt (Alumiini, levyn vahvuus 1,5 mm) FP A x 268 FP A x 268 FP A x 368 FP A x 368 FP A x 568 FP A x 366 Swing door asennussarjat MB AL Asennussarja alumiinietulevylle MB Asennussarja kosketussuojalevyille Kosketussuojalevy moduuliaukoin FP x mod FP x mod FP 12x x 278 2x12 mod FP 12x x 278 2x12 mod FP 12x2-43 FP x 278 2x12 mod, Käytetään yhdessä FP kanssa FP 12x x 278 3x12 mod FP 18x x 378 2x18 mod FP 12x x 278 3x12 mod FP 18x x 378 3x18 mod DIN-kiskon kannatin FP DIN-kiskon kannatin FP 12190SET DIN-kisko kannatinsarja Umpinainen kosketussuojalevy FP x 176 FP x 268 FP x 268 FP x 368 FP x 268 FP x 368 Saranat ja seinäkiinnitys PAT Saranasarja PAT Sarana ja porausohjain FP Seinäkiinnike sarja sis. 4 kpl + ruuvit SP Kulmatulppa punainen 187
38 LISÄTARVIKKEET Tilausnimike SSTL-nro Kuvaus Kansi- ja asennusruuvit CS Ristiuraväännin Sininen SS Uraväännin Harmaa HS Lehtiväännin Harmaa BS Peitetulppa Harmaa QUICK SET CAB Quick asennuspussi sis. 4x CS 12137, 4x SP ja 4 asennusruuvia MSM PT 5x Asennusruuvi MSF Asennusruuvi Korotustapit FA Korotustappi 14 mm M5 Itseleikkaava FA Korotustappi 42 mm M5 Itseleikkaava MB Korotussarja (2 kpl, sis ruuvit) DIN-kiskon korotukseen (15/34 mm) Maadoitustarvikkeet BBSF Kiskotukilaippa BBSF LP Madalluskappale MS BAR 7 B DIN-kiskoon pikakiinnitettävä maadoituskisko, sininen. MS BAR 7 GY DIN-kiskoon pikakiinnitettävä 0-kisko, keltainen./ vihreä MS TS DIN-kiskoon pikakiinnitettävä PE/N-kiskopidike KN 2.9x Asennusruuvi MS BAR PE/N/PEN-kisko, mm² MS BAR PE/N/PEN-kisko, 25+10mm² MS BAR PE/N/PEN-kisko, 10mm² MS BAR CLAMP mm² liitin PE/N/PEN-kiskoon MR mm² liitin PE/N/PEN-kiskoon Polykarbonaattilaipat / Peitelaippa, / Läpilyöntilaippa, 12xPG16/9+7xPG16 / Läpilyöntilaippa, 4xPG36/29+4xPG16 / Läpilyöntilaippa, 4xPG21+9xPG16 / Läpilyöntilaippa, 6xM20/M25+4xM25/M32 / Sovitinlaippa EK 2-koon laipoille (C-aukko, SFS), /EPA Sovitinlaippasetti EK 2-koon laipoille (C-aukko, SFS), sis. MB laipan+kiinnityssangat ja -ruuvit - ja EK-laipoille F2/ Peitelaippa, F2 F2/ Läpilyöntilaippa, F2 6xPG16/9+5xPG16 F2/ Läpilyöntilaippa, F2 4xPG16+3xPG21 F2/ Läpilyöntilaippa, F2 2xPG36+1xPG16 F2/ Läpilyöntilaippa, F2 4xPG16+3xPG29 F2/12238 Läpilyöntilaippa, F2 2xM/M40+3xM20 Johdintukilaipat F2/12291 Johdintukilaippa, F2 / Johdintukilaippa, Kaapelinpäätteet suoraan laippa-aukkoon F2/ Kaapelinpää F2-laippa-aukolle 1x30-60 mm kaapeleille / Kaapelinpää -laippa-aukolle 2x30-60 mm kaapeleille MB F Kiinnityssarja F2/12101 ja /12101 MK Tiiviste kaapelipäätteelle EPA 2160 ja EPA 2260 Ø mm kaapeleille Koteloiden yhdistäminen MB set Quick-Link kiinnityssarja FA Pikaliitintappisarja Suurten järjestelmien kiinnitys EKSZY Pystypalkki, vakiopituus 2000 mm EKIY 1 Sidekisko, vakiopituus 2000 mm EKZKH Holkki sidekiskon kiinnittämiseen 188
39 SPACE LINK tekniset ominaisuudet Ominaisuus Polykarbonaatti (PC) Hyväksynnät Tiiviysluokka (EN 60529) IP 65 USA Enclosures for Electrical Equipment Iskunkestävyys (EN 62262) IK 08 PC: NEMA 1, 3, 3S, 12 or 13; UL 746C-5VA fl ame test (UL Lämpötilankesto Celsius C /8) (lyhytaik. käytössä) Fahrenheit F Canada Industrial Control Equipment Lämpötilankesto Celsius C Enclosures for Electrical Equipment/ULc (jatkuvassa käytössä) Fahrenheit F Sähköinen suojaeristys Suojaeristetty Europe Empty enclosures for low-voltage switchgear and Vaalean harmaat osat, väri RAL 7035 Harmaa controlgear assemblies EN 62208:2003 (298:1998) Europe Safety of Information Technology Equipment Läpinäkyvä PC-kansi Savunharmaa EN 609 Kansiruuvin kanta RAL 23 RoHS directive 2002/95/EC Kansiruuvin kanta Polyamidi (PA) Tiiviste PUR/EPDM Russia GostR - Gost Russian certificate of conformity Kotelon paloluokitus UL 94-5V Hehkulankatesti 960 C (IEC ) Itsestään sammuva (PC) Myrkyllisyys Halogeeniton UV vastustuskyky UL tuntia Weatherometer Kemiallinen kestävyys* Hyvä Oikeus teknisten tietojen ja mittojen muutoksiin pidätetään. *Tutustu erilliseen raaka-ainetietoon yksityiskohtaisempaa tietoa varten. 189
40 FIBOX ratkaisut vaativiin olosuhteisiin 190
