1 ABLOY PROTEC CLIQ Elektromekaaninen lukitusjärjestelmä

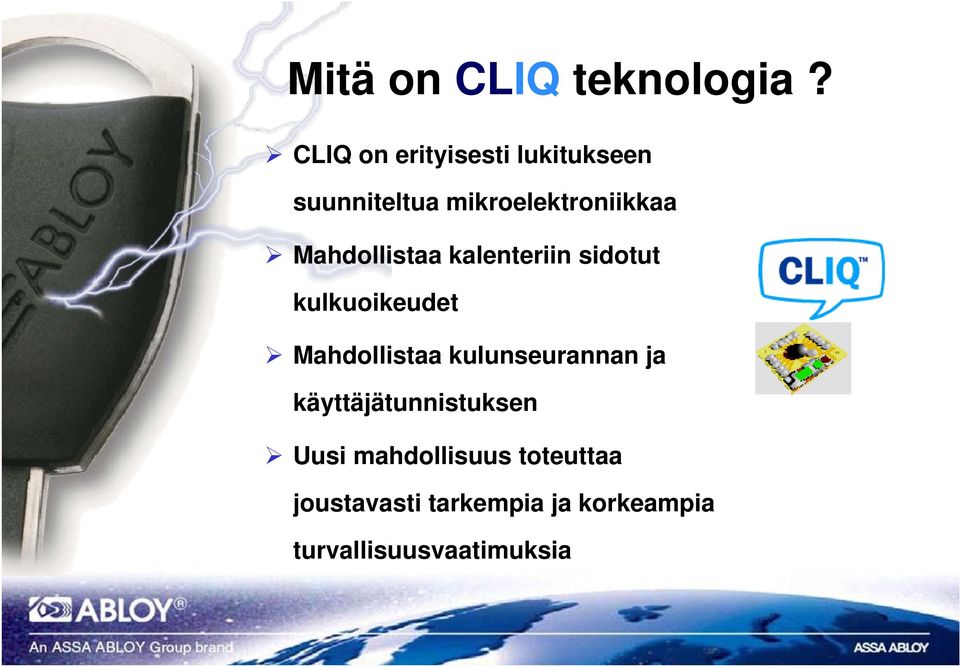

2 Mitä on CLIQ teknologia? CLIQ on erityisesti lukitukseen suunniteltua mikroelektroniikkaa Mahdollistaa kalenteriin sidotut kulkuoikeudet Mahdollistaa kulunseurannan ja käyttäjätunnistuksen Uusi mahdollisuus toteuttaa joustavasti tarkempia ja korkeampia turvallisuusvaatimuksia

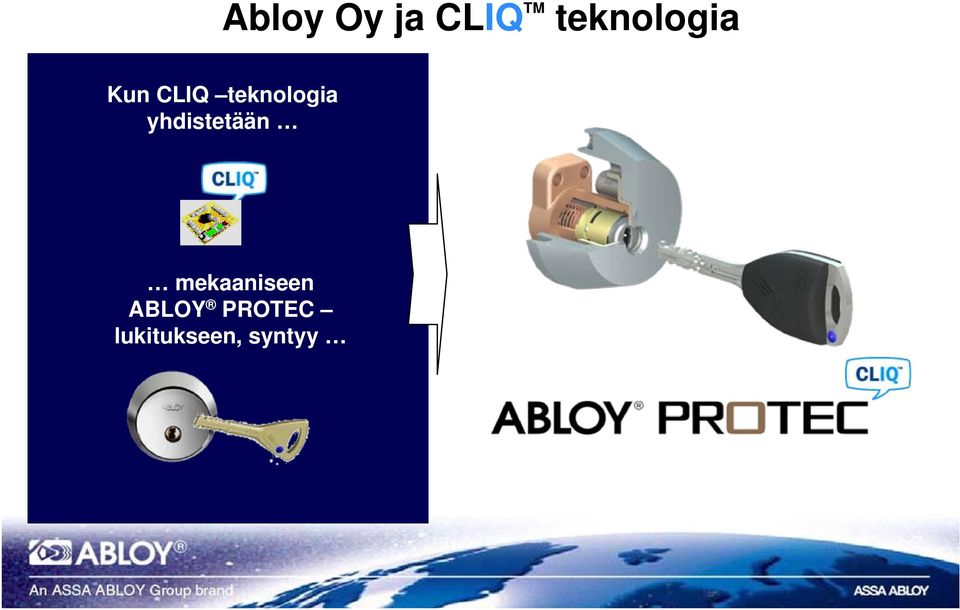

3 Abloy Oy ja CLIQ TM teknologia Kun CLIQ teknologia yhdistetään mekaaniseen ABLOY PROTEC lukitukseen, syntyy

4 ABLOY PROTEC CLIQ - Kaksi tunnistetta Mekaaninen avainkoodi Elektroninen tunniste Lukko edellyttää, että kummatkin ovat oikein

5 ABLOY PROTEC CLIQ avain ja lukko Lukossa ei ole paristoa Paristo on avaimessa Paristo sallii kalenteritoimintojen käytön Lukossa ei ole johtoja

6 ABLOY PROTEC CLIQ -lukitus Kustannus / ovi Kulunvalvonta Koodilukko ABLOY PROTEC CLIQ voi olla osana mekaanista sarjalukostoa täydentäen mekaanista lukitusta Elektroninen sylinteri Sarjalukosto Mekaaniset sylinterit ABLOY PROTEC CLIQ Ominaisuudet Mekaanisia

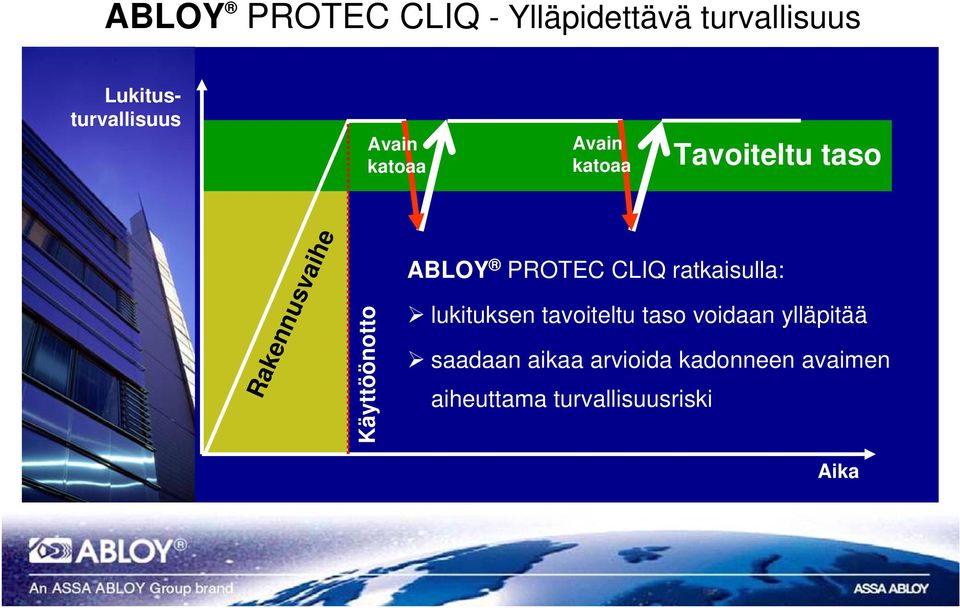

7 ABLOY PROTEC CLIQ - Ylläpidettävä turvallisuus Lukitusturvallisuus Avain katoaa Avain katoaa Tavoiteltu taso Rakennusvaihe Käyttöönotto ABLOY PROTEC CLIQ ratkaisulla: lukituksen tavoiteltu taso voidaan ylläpitää saadaan aikaa arvioida kadonneen avaimen aiheuttama turvallisuusriski Aika

8 ABLOY PROTEC CLIQ Avainpesän muisti Muistin rakenne Sallitut avaukset ryhmille tai yksilöille ( Ryhmä voi olla myös yksi avain ) Ryhmä 1 Ryhmä 2, esim. myynti Kielletyt avaukset kadonneille tai varastetuille avaimille Ryhmä 3 Kulkurekisteri tallentaa tapahtumat avaimeen ja lukkoon Ryhmä 5, esim. vain yksi henkilö Ryhmä 4, esim. perhe

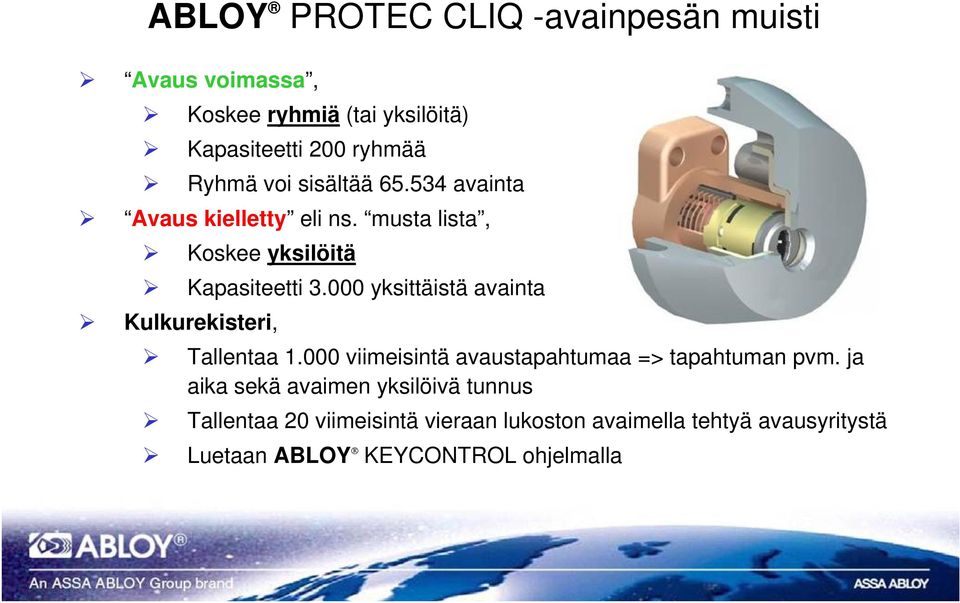

9 ABLOY PROTEC CLIQ -avainpesän muisti Avaus voimassa, Koskee ryhmiä (tai yksilöitä) Kapasiteetti 200 ryhmää Ryhmä voi sisältää avainta Avaus kielletty eli ns. musta lista, Koskee yksilöitä Kapasiteetti yksittäistä avainta Kulkurekisteri, Tallentaa viimeisintä avaustapahtumaa => tapahtuman pvm. ja aika sekä avaimen yksilöivä tunnus Tallentaa 20 viimeisintä vieraan lukoston avaimella tehtyä avausyritystä Luetaan ABLOY KEYCONTROL ohjelmalla

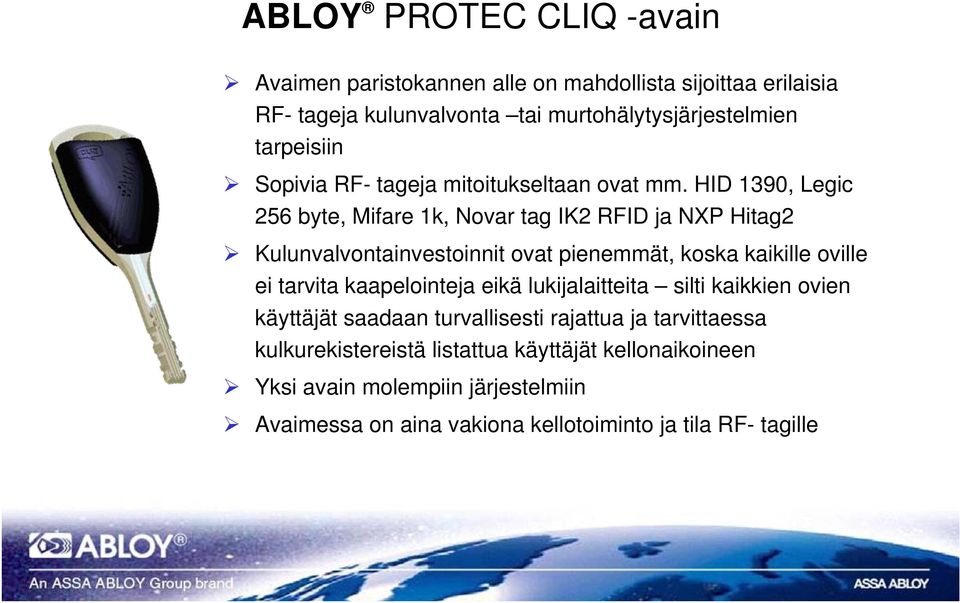

10 ABLOY PROTEC CLIQ -avain Avaimen paristokannen alle on mahdollista sijoittaa erilaisia RF- tageja kulunvalvonta tai murtohälytysjärjestelmien tarpeisiin Sopivia RF- tageja mitoitukseltaan ovat mm. HID 1390, Legic 256 byte, Mifare 1k, Novar tag IK2 RFID ja NXP Hitag2 Kulunvalvontainvestoinnit ovat pienemmät, koska kaikille oville ei tarvita kaapelointeja eikä lukijalaitteita silti kaikkien ovien käyttäjät saadaan turvallisesti rajattua ja tarvittaessa kulkurekistereistä listattua käyttäjät kellonaikoineen Yksi avain molempiin järjestelmiin Avaimessa on aina vakiona kellotoiminto ja tila RF- tagille

11 ABLOY PROTEC CLIQ -avaimen kulkurekisteri Kun avain työnnetään ABLOY PROTEC CLIQ - lukkoon, jää lukon tiedot avaimen rekisteriin ( kuten myös avaimen tiedot lukon rekisteriin ) Normaalin käyttöavaimen rekisteriin mahtuu 100 viimeisintä avausta Ohjelmoitavan käyttöavaimen rekisteriin mahtuu viimeisintä avausta Avaimen rekisteriin jää 20 viimeisintä avausyritystä vieraisiin ABLOY PROTEC CLIQ -lukostoihin

12 Kulkuoikeuden rajoitus ajallisesti Avain voimassa määrättyyn päivään asti Käyttöavainten kalenterit / (aikasidotut toiminnat) voivat koskea yhtä tai useampaa lukkoa Toiminta alkaa Avain voimassa tiettyinä aikoina viikossa Toiminta päättyy Kello Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai

13 ABLOY PROTEC CLIQ -ohjelmointiavaimet Ohjelmointiavain Master ohjelmointiavain Jokaisella lukostolla pitää olla ainakin 1 käyttö ohjelmoitiavain Maksimissaan 99 kpl Ei ole käyttöavain Master ohjelmointiavain on tarkoitettu lukostotietojen päivitykseen ja uusien ohjelmointiavainten tekoon Ei ole käyttöavain

14 ABLOY PROTEC CLIQ -ohjelmointiavain Ohjelmointiavain toimii - Tiedonsiirtovälineenä lukkojen ja ohjelmointilaitteen välillä - Lukoston tunnisteena ohjelmointilaitteen ja ABLOY KEYCONTROL ohjelmiston käytössä Yhdellä kertaa ohjelmointiavaimeen voidaan lukea kulkutapahtumaa tai suorittaa 385 ohjelmointitapahtumaa. ABLOY KEYCONTROL ohjelmistolla voidaan määritellä montako tapahtumaa kultakin lukolta luetaan.

15 ABLOY PROTEC CLIQ -mallisto RAKENNUSTEN AVAINPESÄT RIIPPU- JA KALUSTELUKOT CLIQ LUKIJA AVAINSÄILÖT

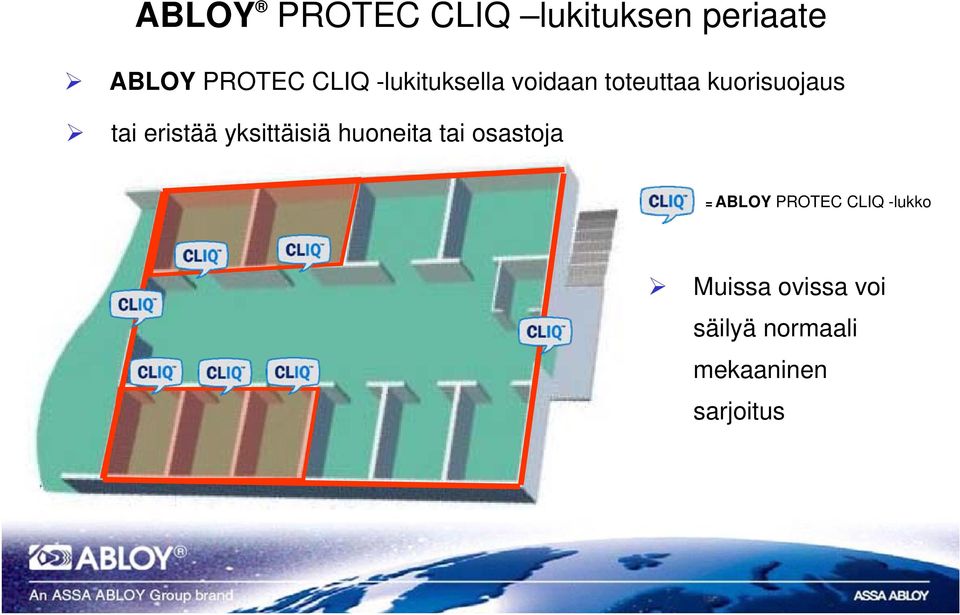

16 ABLOY PROTEC CLIQ lukituksen periaate ABLOY PROTEC CLIQ -lukituksella voidaan toteuttaa kuorisuojaus tai eristää yksittäisiä huoneita tai osastoja = ABLOY PROTEC CLIQ -lukko Muissa ovissa voi säilyä normaali mekaaninen sarjoitus

17 Kulkuoikeudet ABLOY PROTEC CLIQ -lukituksessa Mekaanisella lukituksella ja sarjoituksella tehdään vakuutusehdot sekä rakentamismääräykset täyttävä lukitus Jaetaan rakennus toiminnallisiin osiin ja käyttäjille suunnitellaan ryhmäkohtaiset mekaaniset kulkuoikeudet = ABLOY PROTEC CLIQ -lukko

18 Kulkuoikeudet ABLOY PROTEC CLIQ -lukituksessa Ryhmälle annetaan myös yhtenäinen elektroninen kulkuoikeus Ryhmän jäsenet yksilöityvät elektronisilla tunnisteilla = ABLOY PROTEC CLIQ -lukko

19 Kulkuoikeudet ABLOY PROTEC CLIQ -lukituksessa Ryhmän jäsen yksilöidään rajoittamalla yksilön kulkuoikeuksia ryhmän kulkuoikeuksia suppeammiksi = ABLOY PROTEC CLIQ -lukko = Elektroninen kulkuoikeus poistettu ( avain viety ns. mustalle listalle )

20 ABLOY PROTEC CLIQ lukituksen ylläpito Uusien käyttöavainten opetus tai ajan asetus Lukostokohtainen ohjelmointiavain Salasana ohjelmalle Ohjelmalla tehdyt muutokset tallentuvat Ohjelmointilaite ABLOY KEYCONTROL -ohjelma

21 ABLOY PROTEC CLIQ lukkojen ohjelmointi Tiedot ladataan ohjelmointiavaimelle, jolla opetetaan muutokset lukoille ja luetaan lukkojen kulkurekisterit Ohjelmointilaite

22 Miksi ja mihin ABLOY PROTEC CLIQ Tilan käytön valvontamahdollisuus kulkurekisterillä Kulkemiseen tarvitaan ajallisia rajoitteita Tarve määräaikaisiin kulkuoikeuksiin Avainturvallisuuden ylläpito Yleinen lukitusturvallisuus Mekaaninen lukitus ei riitä mutta online kulunvalvontaan ei ole tarvetta Lukitusjärjestelmään tarvitaan joustavuutta Tarve laajalla alueella sijaitsevien lukkojen kulkujen seurantaan

23 Miksi mekaaninen sarjoitus Mekaaninen sarjoitus eriyttää kiinteistöt tai huoneistot toisistaan Suojaa voimakkaampia avaimia ei voi tehdä ylimääräisiä yleisavaimia Kiinteistön koko lukituksen ei tarvitse olla ABLOY PROTEC CLIQ, vaan siellä on usein myös mekaanisia lukkoja ( riippu- ja kalustelukot yms. ) Avainpesien ja lukkojen hyvä mekaaninen murtoturvallisuus - Täyttää SFS EN1303 standardin vaatimukset sekä tulevan eurooppalaisen pren15684 standardiesityksen mukaiset vaatimukset parhaassa luokassa F, joka vastaa SFS EN1303 standardissa myös parasta Grade 6 luokkaa vähintään erilaista mahdollista mekaanista avainkoodia - tulevan standardinesityksen heikoimmassa luokassa A ei vaadita mekaanisten kombinaatioiden variaatiota lainkaan

24 Miksi mekaaninen sarjoitus Otteita FKL:n ohjeesta: AVAINTURVALLISUUSOHJE Yleisavaimen haltija ei saa luovuttaa avaintaan muiden käyttöön missään tilanteessa. - Yleisavainta ei saa käyttää normaalina jokapäiväisenä käyttöavaimena. - Avainsäiliöissä ei saa koskaan säilyttää kiinteistön yleisavainta. - Erillisiä liikehuoneistoja ei saa sarjoittaa toimimaan keskenään samalla avaimella tai muun kiinteistön yleisavaimella. - Lukitussuunnitelmaan määritellään eri käyttäjäryhmien kulkuoikeustarpeiden mukainen sarjoitus niin, että kukin avaimen haltija pääsee vain niihin tiloihin, joihin hänellä on oikeus tai tarpeellista päästä.

25 ABLOY PROTEC CLIQ lukitusjärjestelmän edut Joustavuus Laajennettavissa Omatoimiset nopeat muutokset Ajalliset oikeudet Turvallisuus Ylläpidettävissä Myös mekaaninen koodi Ohjelmisto omassa hallussa Kulkurekisterit Säästöt Edullinen hinta / ovi Turvallisuuden elinkaari Muutosten helppous Helppous Asennus Ei kaapeleita Suunnittelu Käyttö
