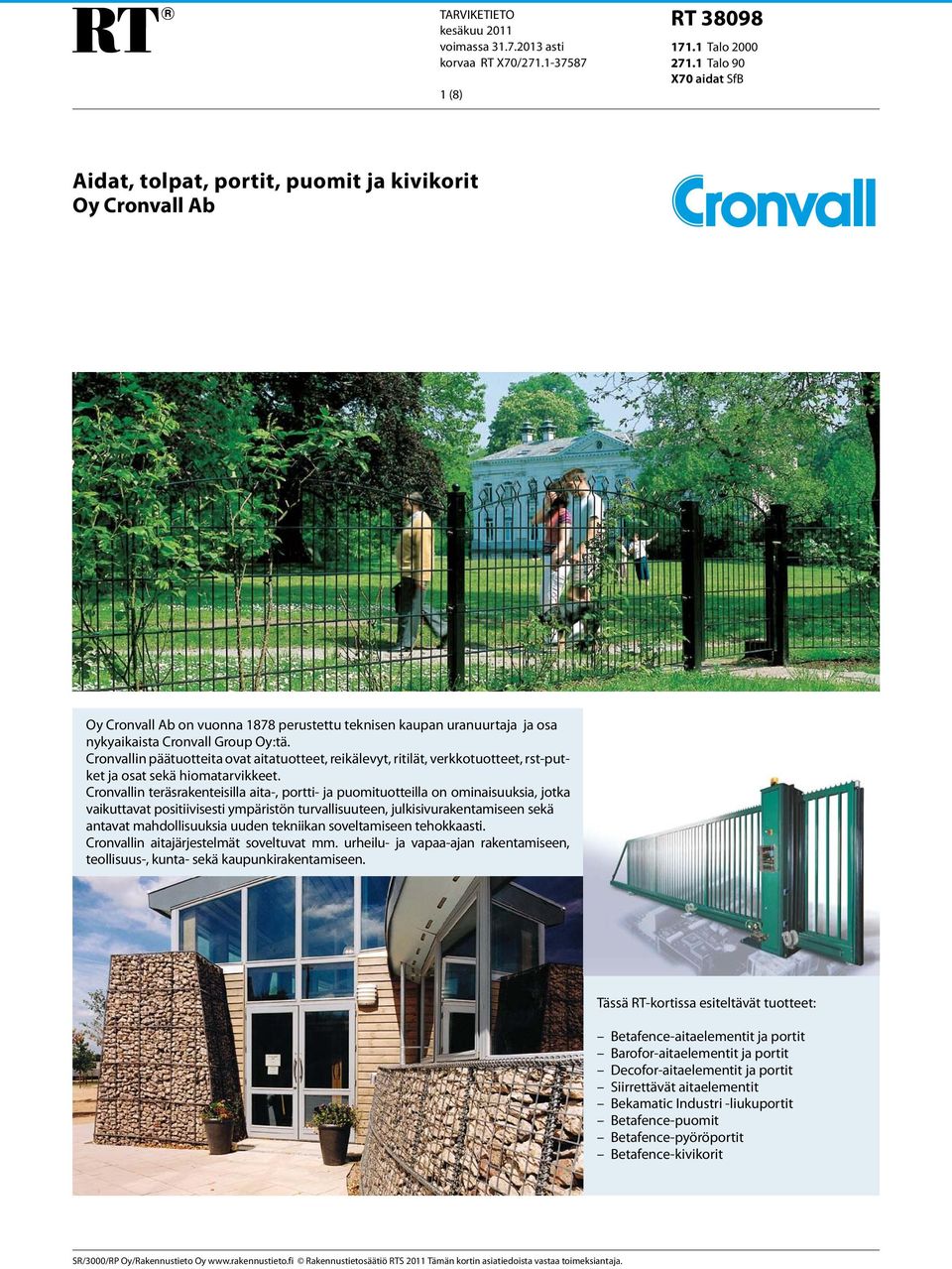

1 TARVIKETIETO kesäkuu 2011 voimassa asti korvaa RT X70/ (8) RT Talo Talo 90 X70 aidat SfB Aidat, tolpat, portit, puomit ja kivikorit Oy Cronvall Ab Oy Cronvall Ab on vuonna 1878 perustettu teknisen kaupan uranuurtaja ja osa nykyaikaista Cronvall Group Oy:tä. Cronvallin päätuotteita ovat aitatuotteet, reikälevyt, ritilät, verkkotuotteet, rst-putket ja osat sekä hiomatarvikkeet. Cronvallin teräsrakenteisilla aita-, portti- ja puomituotteilla on ominaisuuksia, jotka vaikuttavat positiivisesti ympäristön turvallisuuteen, julkisivurakentamiseen sekä antavat mahdollisuuksia uuden tekniikan soveltamiseen tehokkaasti. Cronvallin aitajärjestelmät soveltuvat mm. urheilu- ja vapaa-ajan rakentamiseen, teollisuus-, kunta- sekä kaupunkirakentamiseen. Tässä RT-kortissa esiteltävät tuotteet: Betafence-aitaelementit ja portit Barofor-aitaelementit ja portit Decofor-aitaelementit ja portit Siirrettävät aitaelementit Bekamatic Industri -liukuportit Betafence-puomit Betafence-pyöröportit Betafence-kivikorit

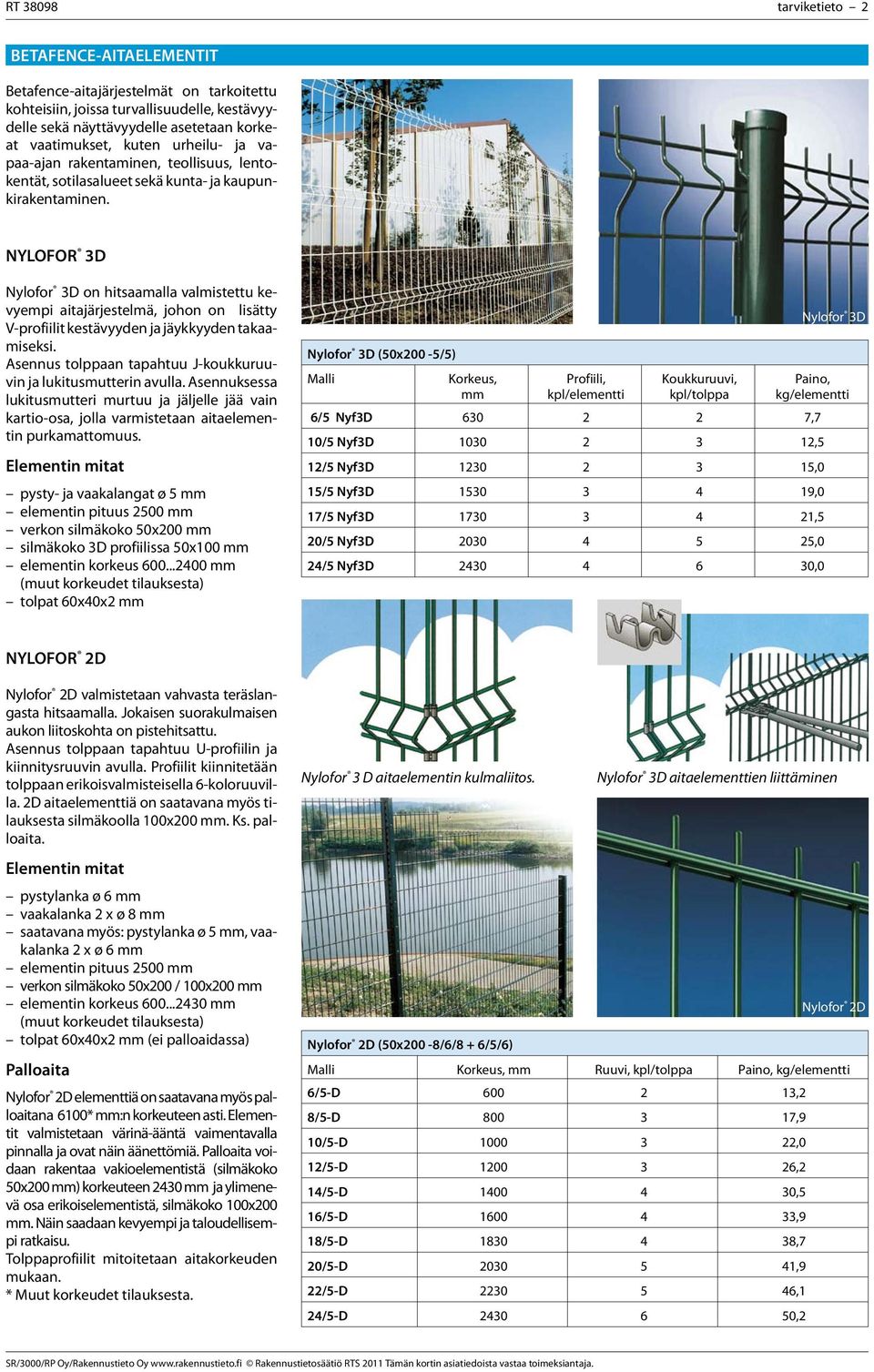

2 RT tarviketieto 2 BETAFENCE-AITAELEMENTIT Betafence-aitajärjestelmät on tarkoitettu kohteisiin, joissa turvallisuudelle, kestävyydelle sekä näyttävyydelle asetetaan korkeat vaatimukset, kuten urheilu- ja vapaa-ajan rakentaminen, teollisuus, lentokentät, sotilasalueet sekä kunta- ja kaupunkirakentaminen. NYLOFOR 3D Nylofor 3D on hitsaamalla valmistettu kevyempi aitajärjestelmä, johon on lisätty V-profiilit kestävyyden ja jäykkyyden takaamiseksi. Asennus tolppaan tapahtuu J-koukkuruuvin ja lukitusmutterin avulla. Asennuksessa lukitusmutteri murtuu ja jäljelle jää vain kartio-osa, jolla varmistetaan aitaelementin purkamattomuus. Elementin mitat pysty- ja vaakalangat ø 5 mm elementin pituus 2500 mm verkon silmäkoko 50x200 mm silmäkoko 3D profiilissa 50x100 mm elementin korkeus mm (muut korkeudet tilauksesta) tolpat 60x40x2 mm Nylofor 3D (50x200-5/5) Malli Korkeus, mm Profiili, kpl/elementti Koukkuruuvi, kpl/tolppa Nylofor 3D Paino, kg/elementti 6/5 Nyf3D ,7 10/5 Nyf3D ,5 12/5 Nyf3D ,0 15/5 Nyf3D ,0 17/5 Nyf3D ,5 20/5 Nyf3D ,0 24/5 Nyf3D ,0 NYLOFOR 2D Nylofor 2D valmistetaan vahvasta teräslangasta hitsaamalla. Jokaisen suorakulmaisen aukon liitoskohta on pistehitsattu. Asennus tolppaan tapahtuu U-profiilin ja kiinnitysruuvin avulla. Profiilit kiinnitetään tolppaan erikoisvalmisteisella 6-koloruuvilla. 2D aitaelementtiä on saatavana myös tilauksesta silmäkoolla 100x200 mm. Ks. palloaita. Elementin mitat pystylankaø6mm vaakalanka2xø8mm saatavana myös: pystylanka ø 5 mm, vaakalanka2xø6mm elementin pituus 2500 mm verkon silmäkoko 50x200 / 100x200 mm elementin korkeus mm (muut korkeudet tilauksesta) tolpat 60x40x2 mm (ei palloaidassa) Palloaita Nylofor 2Delementtiäonsaatavanamyöspalloaitana 6100* mm:nkorkeuteenasti. Elementit valmistetaan värinä-ääntä vaimentavalla pinnalla ja ovat näin äänettömiä. Palloaita voidaan rakentaa vakioelementistä (silmäkoko 50x200mm) korkeuteen2430mm jaylimenevä osa erikoiselementistä, silmäkoko 100x200 mm. Näin saadaan kevyempi ja taloudellisempi ratkaisu. Tolppaprofiilit mitoitetaan aitakorkeuden mukaan. * Muut korkeudet tilauksesta. Nylofor 3 D aitaelementin kulmaliitos. Nylofor 3D aitaelementtien liittäminen Nylofor 2D Nylofor 2D (50x200-8/6/8 + 6/5/6) Malli Korkeus, mm Ruuvi, kpl/tolppa Paino, kg/elementti 6/5-D ,2 8/5-D ,9 10/5-D ,0 12/5-D ,2 14/5-D ,5 16/5-D ,9 18/5-D ,7 20/5-D ,9 22/5-D ,1 24/5-D ,2

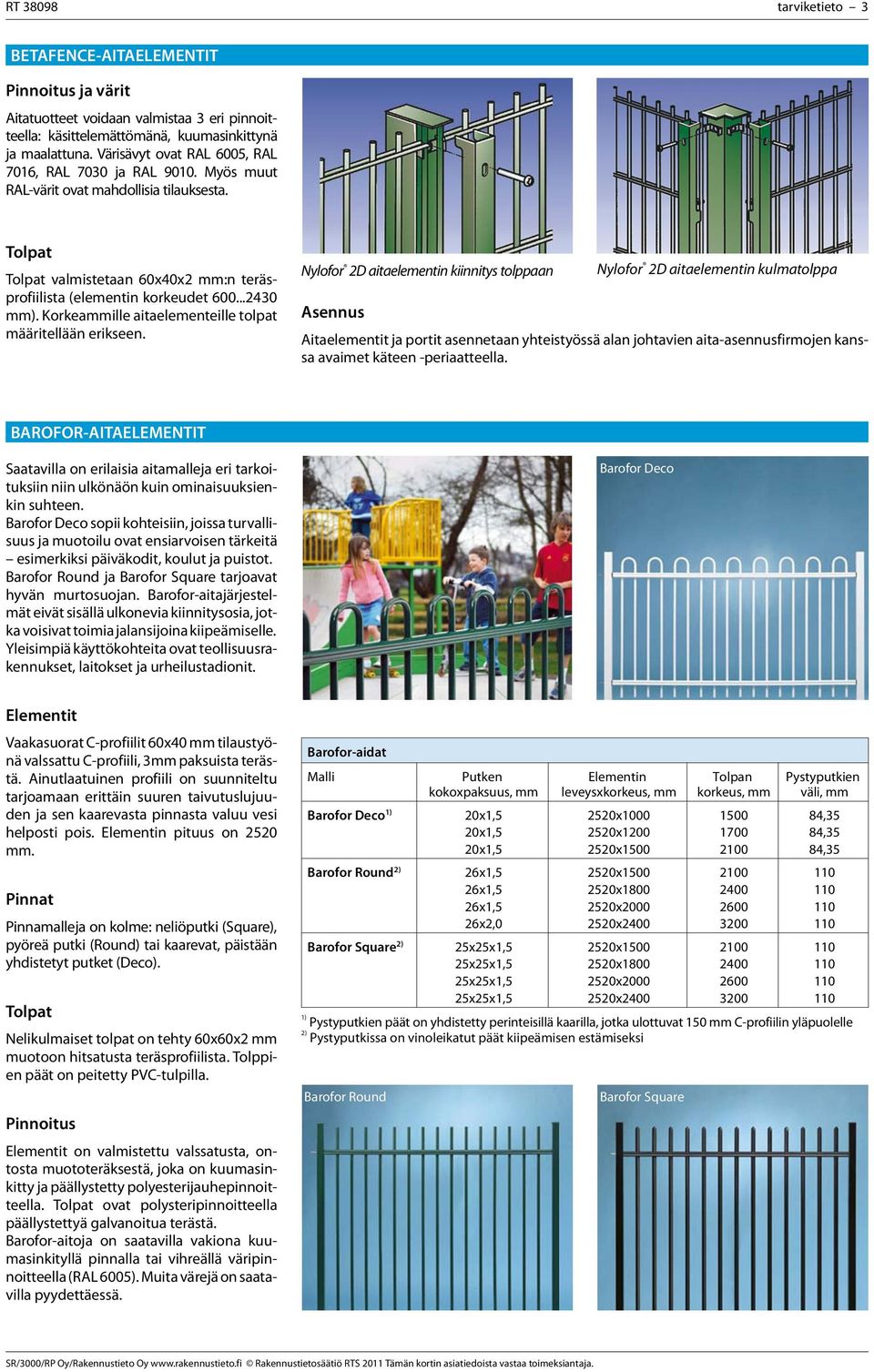

3 RT tarviketieto 3 BETAFENCE-AITAELEMENTIT Pinnoitus ja värit Aitatuotteet voidaan valmistaa 3 eri pinnoitteella: käsittelemättömänä, kuumasinkittynä ja maalattuna. Värisävyt ovat RAL 6005, RAL 7016, RAL 7030 ja RAL Myös muut RAL-värit ovat mahdollisia tilauksesta. Tolpat Tolpat valmistetaan 60x40x2 mm:n teräsprofiilista (elementin korkeudet mm). Korkeammille aitaelementeille tolpat määritellään erikseen. Nylofor 2D aitaelementin kiinnitys tolppaan Nylofor 2D aitaelementin kulmatolppa Asennus Aitaelementit ja portit asennetaan yhteistyössä alan johtavien aita-asennusfirmojen kanssa avaimet käteen -periaatteella. BAROFOR-AITAELEMENTIT Saatavilla on erilaisia aitamalleja eri tarkoituksiin niin ulkönäön kuin ominaisuuksienkin suhteen. Barofor Deco sopii kohteisiin, joissa turvallisuus ja muotoilu ovat ensiarvoisen tärkeitä esimerkiksi päiväkodit, koulut ja puistot. Barofor Round ja Barofor Square tarjoavat hyvän murtosuojan. Barofor-aitajärjestelmät eivät sisällä ulkonevia kiinnitysosia, jotka voisivat toimia jalansijoinakiipeämiselle. Yleisimpiä käyttökohteita ovat teollisuusrakennukset, laitokset ja urheilustadionit. Barofor Deco Elementit Vaakasuorat C-profiilit 60x40 mm tilaustyönä valssattu C-profiili, 3mm paksuista terästä. Ainutlaatuinen profiili on suunniteltu tarjoamaan erittäin suuren taivutuslujuuden ja sen kaarevasta pinnasta valuu vesi helposti pois. Elementin pituus on 2520 mm. Pinnat Pinnamalleja on kolme: neliöputki (Square), pyöreä putki (Round) tai kaarevat, päistään yhdistetyt putket (Deco). Tolpat Nelikulmaiset tolpat on tehty 60x60x2 mm muotoon hitsatusta teräsprofiilista. Tolppien päät on peitetty PVC-tulpilla. Pinnoitus Elementit on valmistettu valssatusta, ontosta muototeräksestä, joka on kuumasinkitty ja päällystetty polyesterijauhepinnoitteella. Tolpat ovat polysteripinnoitteella päällystettyä galvanoitua terästä. Barofor-aitoja on saatavilla vakiona kuumasinkityllä pinnalla tai vihreällä väripinnoitteella(ral 6005). Muita värejä on saatavilla pyydettäessä. 1) 2) Barofor-aidat Malli Putken kokoxpaksuus, mm Barofor Deco 1) 20x1,5 20x1,5 20x1,5 Barofor Round 2) 26x1,5 26x1,5 26x1,5 26x2,0 Barofor Square 2) 25x25x1,5 25x25x1,5 25x25x1,5 25x25x1,5 Elementin leveysxkorkeus, mm 2520x x x x x x x x x x x2400 Tolpan korkeus, mm Pystyputkien väli, mm 84,35 84,35 84,35 Pystyputkien päät on yhdistetty perinteisillä kaarilla, jotka ulottuvat 150 mm C-profiilin yläpuolelle Pystyputkissa on vinoleikatut päät kiipeämisen estämiseksi Barofor Round Barofor Square

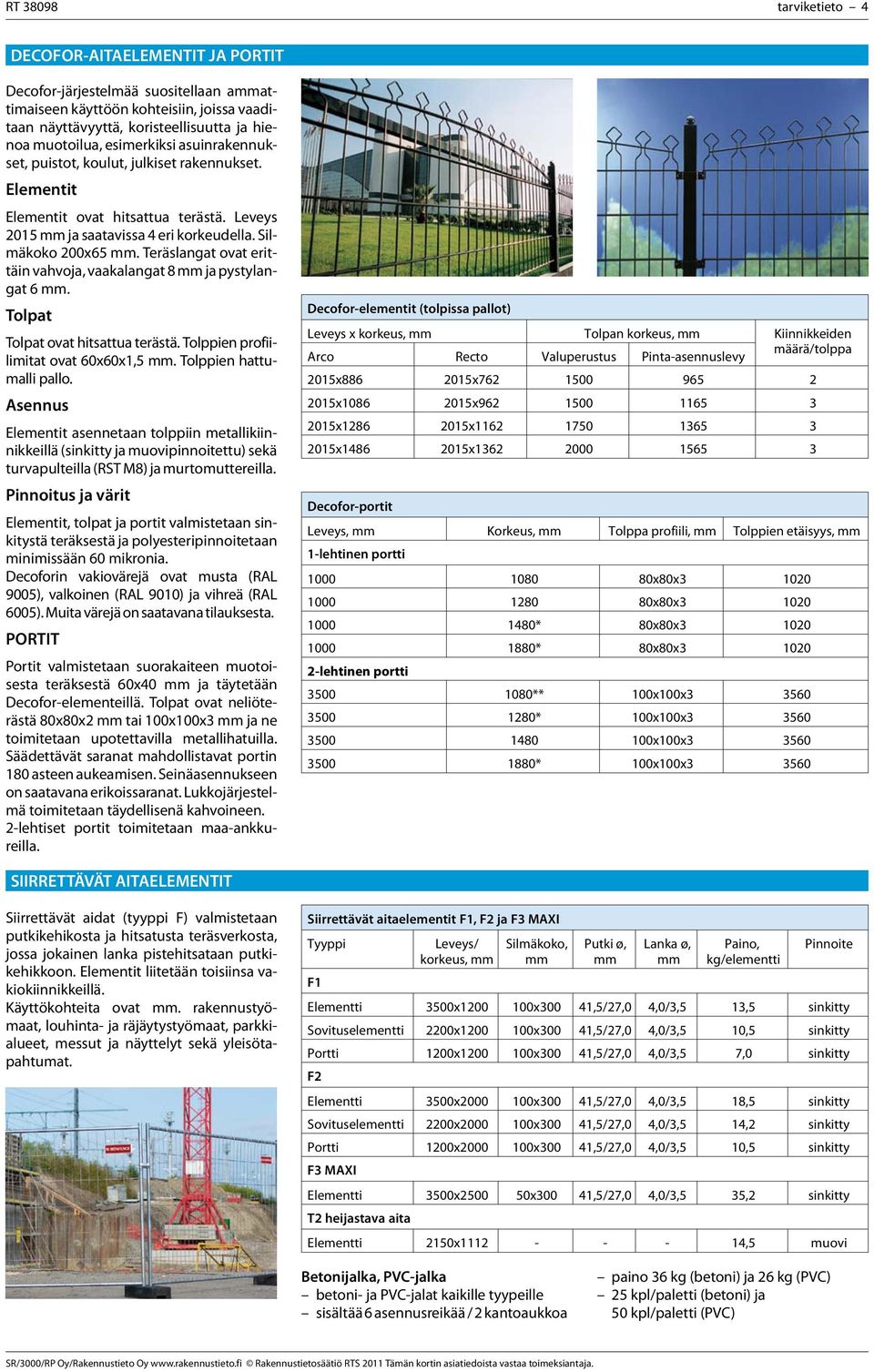

4 RT tarviketieto 4 DECOFOR-AITAELEMENTIT JA PORTIT Decofor-järjestelmää suositellaan ammattimaiseen käyttöön kohteisiin, joissa vaaditaan näyttävyyttä, koristeellisuutta ja hienoa muotoilua, esimerkiksi asuinrakennukset, puistot, koulut, julkiset rakennukset. Elementit Elementit ovat hitsattua terästä. Leveys 2015 mm ja saatavissa 4 eri korkeudella. Silmäkoko 200x65 mm. Teräslangat ovat erittäin vahvoja, vaakalangat 8 mm ja pystylangat 6 mm. Tolpat Tolpat ovat hitsattua terästä. Tolppien profiilimitat ovat 60x60x1,5 mm. Tolppien hattumalli pallo. Asennus Elementit asennetaan tolppiin metallikiinnikkeillä (sinkitty ja muovipinnoitettu) sekä turvapulteilla(rst M8) ja murtomuttereilla. Pinnoitus ja värit Elementit, tolpat ja portit valmistetaan sinkitystä teräksestä ja polyesteripinnoitetaan minimissään 60 mikronia. Decoforin vakiovärejä ovat musta (RAL 9005), valkoinen (RAL 9010) ja vihreä (RAL 6005). Muita värejä on saatavana tilauksesta. PORTIT Portit valmistetaan suorakaiteen muotoisesta teräksestä 60x40 mm ja täytetään Decofor-elementeillä. Tolpat ovat neliöterästä 80x80x2 mm tai 100x100x3 mm ja ne toimitetaan upotettavilla metallihatuilla. Säädettävät saranat mahdollistavat portin 180 asteen aukeamisen. Seinäasennukseen on saatavana erikoissaranat. Lukkojärjestelmä toimitetaan täydellisenä kahvoineen. 2-lehtiset portit toimitetaan maa-ankkureilla. Decofor-elementit (tolpissa pallot) Leveys x korkeus, mm Tolpan korkeus, mm Kiinnikkeiden Arco Recto Valuperustus Pinta-asennuslevy määrä/tolppa 2015x x x x x x x x Decofor-portit Leveys, mm Korkeus, mm Tolppa profiili, mm Tolppien etäisyys, mm 1-lehtinen portti x80x x80x * 80x80x * 80x80x lehtinen portti ** 100x100x * 100x100x x100x * 100x100x SIIRRETTÄVÄT AITAELEMENTIT Siirrettävät aidat (tyyppi F) valmistetaan putkikehikosta ja hitsatusta teräsverkosta, jossa jokainen lanka pistehitsataan putkikehikkoon. Elementit liitetään toisiinsa vakiokiinnikkeillä. Käyttökohteita ovat mm. rakennustyömaat, louhinta- ja räjäytystyömaat, parkkialueet, messut ja näyttelyt sekä yleisötapahtumat. Siirrettävät aitaelementit F1, F2 ja F3 MAXI Tyyppi Leveys/ korkeus, mm Silmäkoko, mm F1 Putki ø, mm Lanka ø, mm Paino, kg/elementti Pinnoite Elementti 3500x x300 41,5/27,0 4,0/3,5 13,5 sinkitty Sovituselementti 2200x x300 41,5/27,0 4,0/3,5 10,5 sinkitty Portti 1200x x300 41,5/27,0 4,0/3,5 7,0 sinkitty F2 Elementti 3500x x300 41,5/27,0 4,0/3,5 18,5 sinkitty Sovituselementti 2200x x300 41,5/27,0 4,0/3,5 14,2 sinkitty Portti 1200x x300 41,5/27,0 4,0/3,5 10,5 sinkitty F3 MAXI Elementti 3500x x300 41,5/27,0 4,0/3,5 35,2 sinkitty T2 heijastava aita Elementti 2150x ,5 muovi Betonijalka, PVC-jalka betoni- ja PVC-jalat kaikille tyypeille sisältää 6 asennusreikää/ 2 kantoaukkoa paino 36 kg (betoni) ja 26 kg (PVC) 25 kpl/paletti (betoni) ja 50 kpl/paletti (PVC)

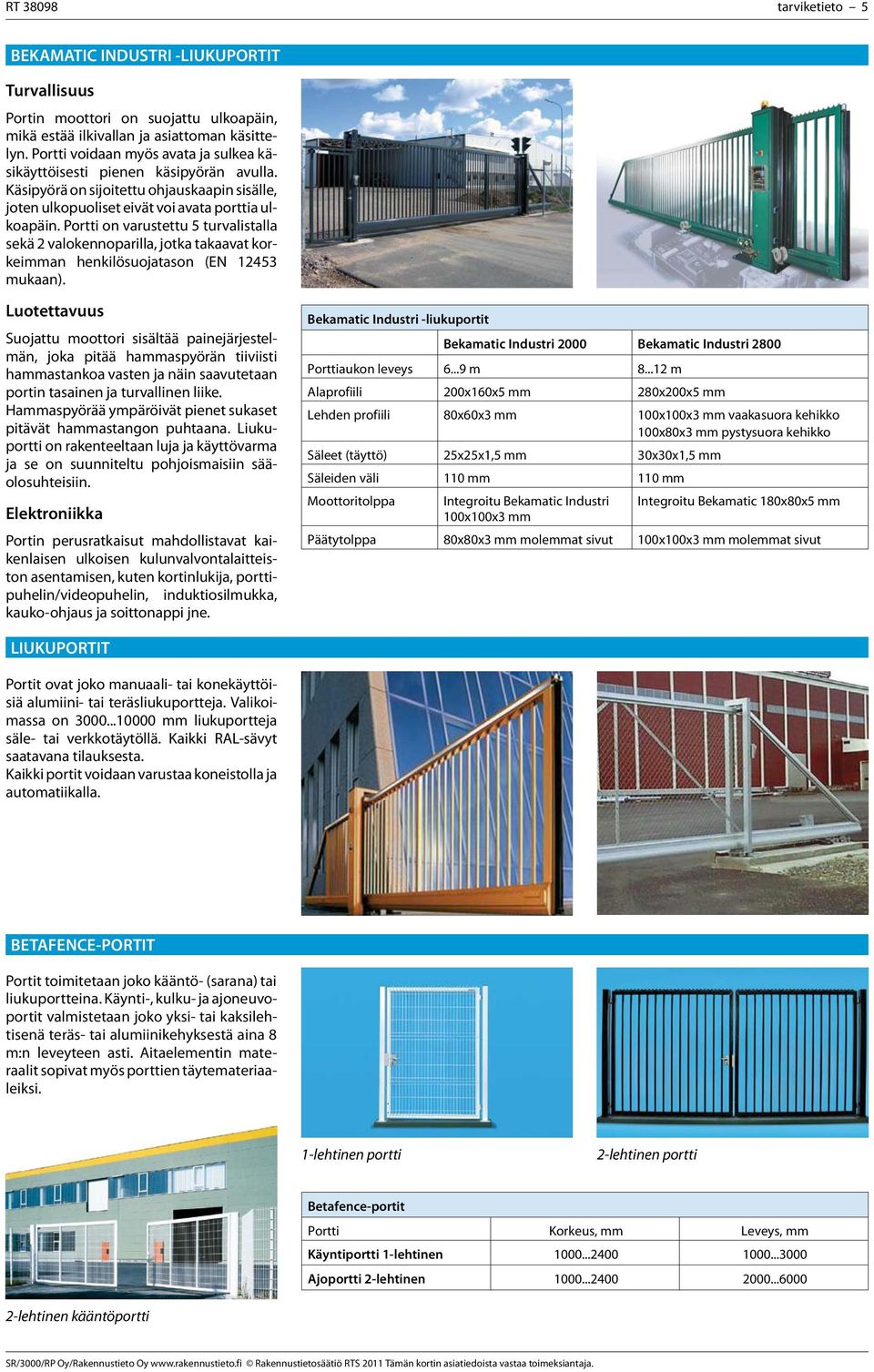

5 RT tarviketieto 5 BEKAMATIC INDUSTRI -LIUKUPORTIT Turvallisuus Portin moottori on suojattu ulkoapäin, mikä estää ilkivallan ja asiattoman käsittelyn. Portti voidaan myös avata ja sulkea käsikäyttöisesti pienen käsipyörän avulla. Käsipyörä on sijoitettu ohjauskaapin sisälle, joten ulkopuoliset eivät voi avata porttia ulkoapäin. Portti on varustettu 5 turvalistalla sekä 2 valokennoparilla, jotka takaavat korkeimman henkilösuojatason (EN mukaan). Luotettavuus Suojattu moottori sisältää painejärjestelmän, joka pitää hammaspyörän tiiviisti hammastankoa vasten ja näin saavutetaan portin tasainen ja turvallinen liike. Hammaspyörää ympäröivät pienet sukaset pitävät hammastangon puhtaana. Liukuportti on rakenteeltaan luja ja käyttövarma ja se on suunniteltu pohjoismaisiin sääolosuhteisiin. Elektroniikka Portin perusratkaisut mahdollistavat kaikenlaisen ulkoisen kulunvalvontalaitteiston asentamisen, kuten kortinlukija, porttipuhelin/videopuhelin, induktiosilmukka, kauko-ohjaus ja soittonappi jne. Bekamatic Industri -liukuportit Bekamatic Industri 2000 Bekamatic Industri 2800 Porttiaukon leveys m m Alaprofiili 200x160x5 mm 280x200x5 mm Lehden profiili 80x60x3 mm 100x100x3 mm vaakasuora kehikko 100x80x3 mm pystysuora kehikko Säleet (täyttö) 25x25x1,5 mm 30x30x1,5 mm Säleiden väli mm mm Moottoritolppa Integroitu Bekamatic Industri 100x100x3 mm Integroitu Bekamatic 180x80x5 mm Päätytolppa 80x80x3 mm molemmat sivut 100x100x3 mm molemmat sivut LIUKUPORTIT Portit ovat joko manuaali- tai konekäyttöisiä alumiini- tai teräsliukuportteja. Valikoimassa on mm liukuportteja säle- tai verkkotäytöllä. Kaikki RAL-sävyt saatavana tilauksesta. Kaikki portit voidaan varustaa koneistolla ja automatiikalla. BETAFENCE-PORTIT Portit toimitetaan joko kääntö- (sarana) tai liukuportteina. Käynti-, kulku- ja ajoneuvoportit valmistetaan joko yksi- tai kaksilehtisenä teräs- tai alumiinikehyksestä aina 8 m:n leveyteen asti. Aitaelementin materaalit sopivat myös porttien täytemateriaaleiksi. 1-lehtinen portti 2-lehtinen portti Betafence-portit Portti Korkeus, mm Leveys, mm Käyntiportti 1-lehtinen Ajoportti 2-lehtinen lehtinen kääntöportti

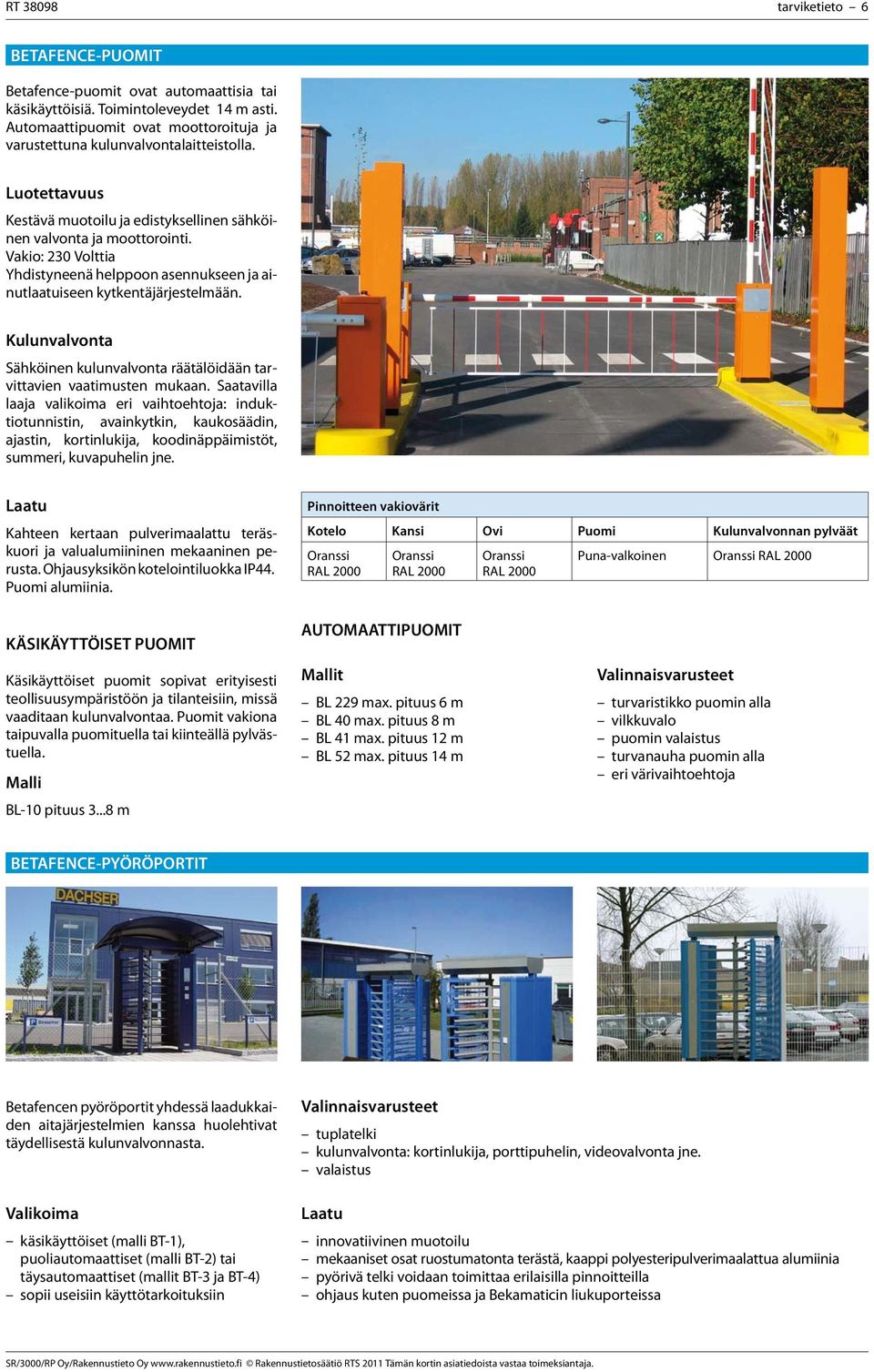

6 RT tarviketieto 6 BETAFENCE-PUOMIT Betafence-puomit ovat automaattisia tai käsikäyttöisiä. Toimintoleveydet 14 m asti. Automaattipuomit ovat moottoroituja ja varustettuna kulunvalvontalaitteistolla. Luotettavuus Kestävä muotoilu ja edistyksellinen sähköinen valvonta ja moottorointi. Vakio: 230 Volttia Yhdistyneenä helppoon asennukseen ja ainutlaatuiseen kytkentäjärjestelmään. Kulunvalvonta Sähköinen kulunvalvonta räätälöidään tarvittavien vaatimusten mukaan. Saatavilla laaja valikoima eri vaihtoehtoja: induktiotunnistin, avainkytkin, kaukosäädin, ajastin, kortinlukija, koodinäppäimistöt, summeri, kuvapuhelin jne. Laatu Kahteen kertaan pulverimaalattu teräskuori ja valualumiininen mekaaninen perusta. Ohjausyksikönkotelointiluokka IP44. Puomi alumiinia. Pinnoitteen vakiovärit Kotelo Kansi Ovi Puomi Kulunvalvonnan pylväät Oranssi RAL 2000 Oranssi RAL 2000 Oranssi RAL 2000 Puna-valkoinen Oranssi RAL 2000 KÄSIKÄYTTÖISET PUOMIT Käsikäyttöiset puomit sopivat erityisesti teollisuusympäristöön ja tilanteisiin, missä vaaditaan kulunvalvontaa. Puomit vakiona taipuvalla puomituella tai kiinteällä pylvästuella. Malli BL-10 pituus m AUTOMAATTIPUOMIT Mallit BL 229 max. pituus 6 m BL 40 max. pituus 8 m BL 41 max. pituus 12 m BL 52 max. pituus 14 m Valinnaisvarusteet turvaristikko puomin alla vilkkuvalo puomin valaistus turvanauha puomin alla eri värivaihtoehtoja BETAFENCE-PYÖRÖPORTIT Betafencen pyöröportit yhdessä laadukkaiden aitajärjestelmien kanssa huolehtivat täydellisestä kulunvalvonnasta. Valikoima käsikäyttöiset (malli BT-1), puoliautomaattiset (malli BT-2) tai täysautomaattiset (mallit BT-3 ja BT-4) sopii useisiin käyttötarkoituksiin Valinnaisvarusteet tuplatelki kulunvalvonta: kortinlukija, porttipuhelin, videovalvonta jne. valaistus Laatu innovatiivinen muotoilu mekaaniset osat ruostumatonta terästä, kaappi polyesteripulverimaalattua alumiinia pyörivä telki voidaan toimittaa erilaisilla pinnoitteilla ohjaus kuten puomeissa ja Bekamaticin liukuporteissa

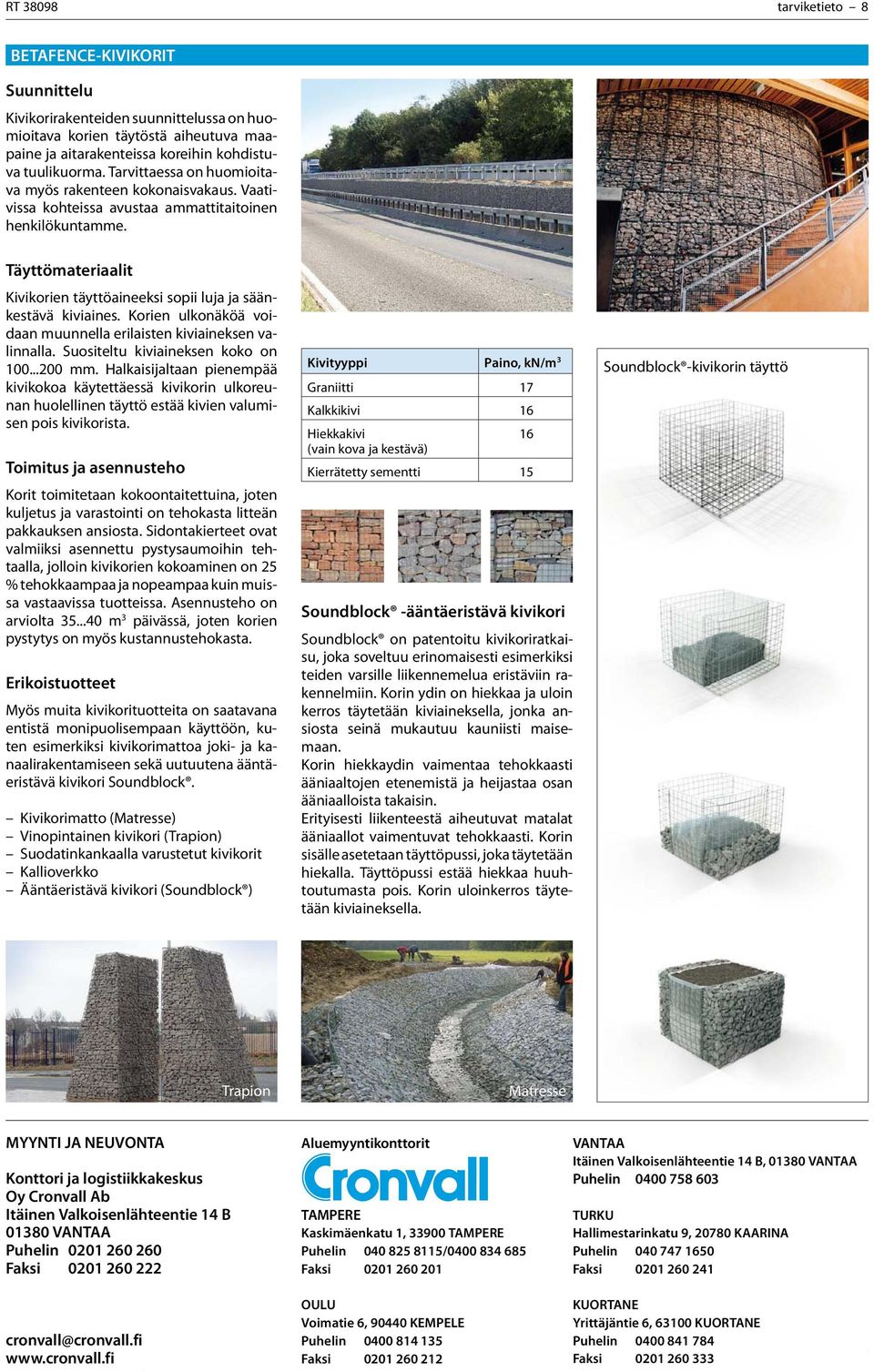

7 RT tarviketieto 7 BETAFENCE-KIVIKORIT Betafence-kivikoreilla voi luoda näyttäviä julkisivuratkaisuja, jotka kestävät hyvin aikaa ja säätä. Kivikorit on helppo ja nopea asentaa, eikä asentamiseen tarvita erikoistyökaluja. Korit valmistetaan hitsatusta metalliverkosta ja toimitetaan kokoontaitettuina. Laadukas hitsaus antaa korille vahvan rakenteen, jolloin korit pysyvät muodossaan sekä kestävät hyvin pohjamaan epätasaisuuksia ja routarasitusta. Ne eivät yleensä tarvitse lainkaan ylläpitoa. Tuotteen taloudellisuus, vahvuus ja joustavuus mahdollistavat käytön monenlaisissa kohteissa. Käyttökohteet Kivikorit tarjoavat kestävän ja näyttävän ratkaisun paikkoihin, joissa tarvitaan pitkäikäistä sekä tyylikästä muuri-, tukimuuritai seinäpintaa. Kivikorit soveltuvat myös erinomaisesti muun muassa tie-, rata-, jokija kanaalirakentamiseen, joissa kestävyys on erityisen tärkeää. Esimerkiksi korit toimivat vaativissa kohteissa vahvana maa-ainesta tukevana muurina. Muita käyttökohteita ovat piha-alueiden rajaaminen ja muotoilu, rakennusten julkisivut ja sisäverhoukset sekä eroosiosuojarakenteet. Eroosion estäminen on rakenteiden kestävyyden kannalta tärkeää. Kivikorit soveltuvat hyvin tähän, tarjoten edullisen ja tehokkaan ratkaisun. Kivikorien käyttöhyödyt Nopea koota ja pystyttää Pitkä käyttöikä (alusinkitty) Lähes huoltovapaa Monipuoliset käyttökohteet 100 % kierrätettävä Tekniset tiedot Silmäkoko: 76,2 x 76,2 mm Lankavahvuus: 3 mm / 4,55 mm Materiaali: alusinkitty tai PVC-pinnoitettu teräs* Käyttöikä: alusinkitty 60 vuotta (leudossa ilmastossa) sekä PVC-pinnoitettu 120 vuotta (leudossa ilmastossa) Kivikorien koot Lanka ø 3 mm Lanka ø 4,55 mm Leveys x korkeus x syvyys (mm) Leveys x korkeus x syvyys (mm) 500 x 500 x x 500 x x 500 x x 500 x x 1000 x x 500 x x 1000 x x 500 x x 1000 x x 1000 x x 500 x x 1000 x x 500 x x 1000 x x 500 x x 500 x x 1000 x x 500 x x 1000 x x 1000 x x 750 x x 1000 x x 750 x 750 * Zincalu Ultra - alusinkitty pinnoite (95 % sinkkiä, 5 % alumiinia +/- 350g/m 2 ), 3-kertainen suoja korroosiota vastaan verrattuna tavalliseen sinkki pinnoitteeseen. Erikoistilauksesta saatavana myös PCV-pinnoitettuna. Väliseinä Kansi Sidontakierre Pohja
