Oven toiminta sisäpuolelta Painike tai työntölevy varmistaa poistumisen yhden käden otteella.
|
|
- Leo Ismo Tikkanen
- 7 vuotta sitten
- Katselukertoja:
Transkriptio

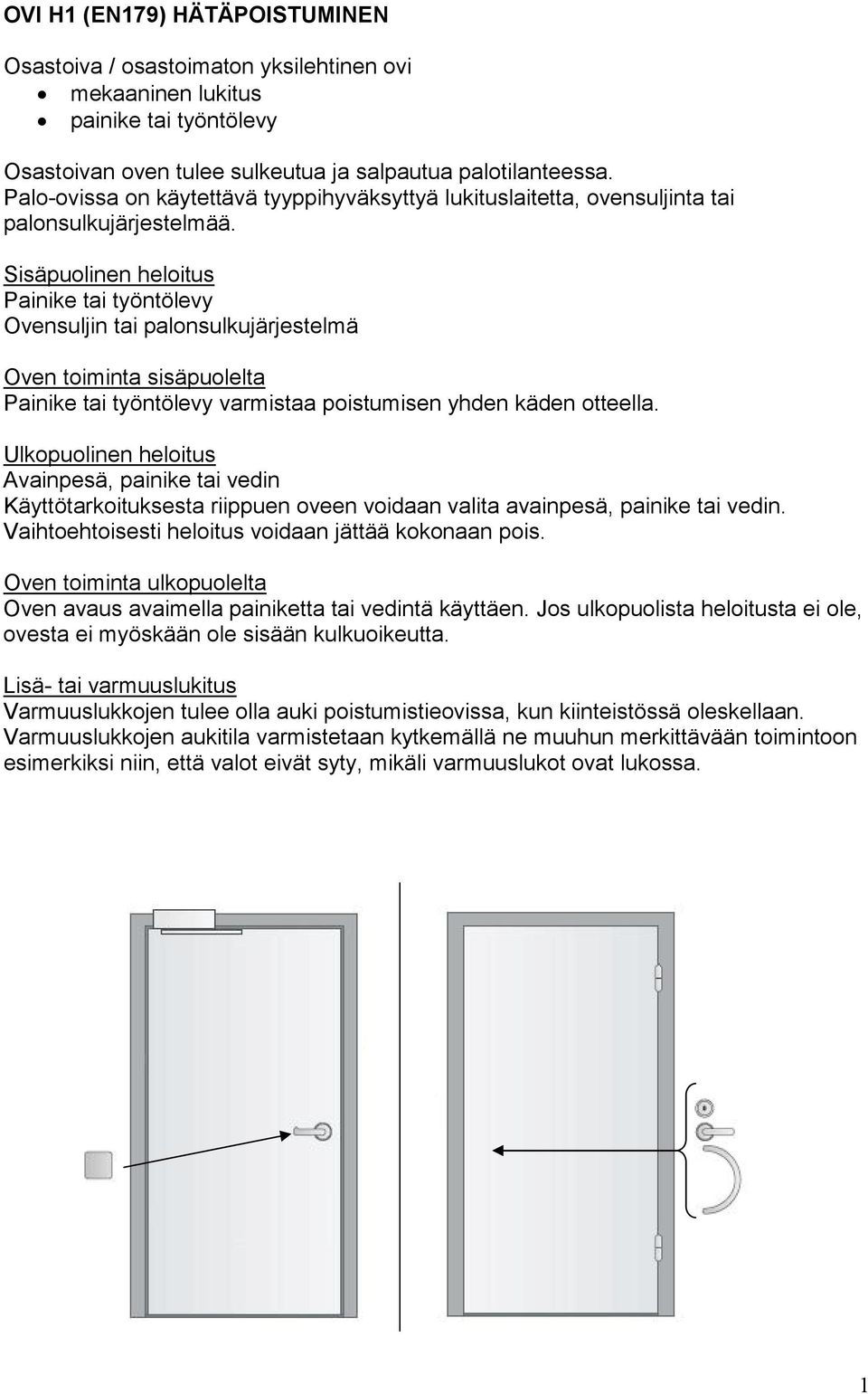

1 OVI H1 (EN179) HÄTÄPOISTUMINEN Osastoiva / osastoimaton yksilehtinen ovi mekaaninen lukitus painike tai työntölevy Palo-ovissa on käytettävä tyyppihyväksyttyä lukituslaitetta, ovensuljinta tai palonsulkujärjestelmää. Painike tai työntölevy Ovensuljin tai palonsulkujärjestelmä Painike tai työntölevy varmistaa poistumisen yhden käden otteella. Avainpesä, painike tai vedin Vaihtoehtoisesti heloitus voidaan jättää kokonaan pois. Oven avaus avaimella painiketta tai vedintä käyttäen. Jos ulkopuolista heloitusta ei ole, ovesta ei myöskään ole sisään kulkuoikeutta. esimerkiksi niin, että valot eivät syty, mikäli varmuuslukot ovat lukossa. 1

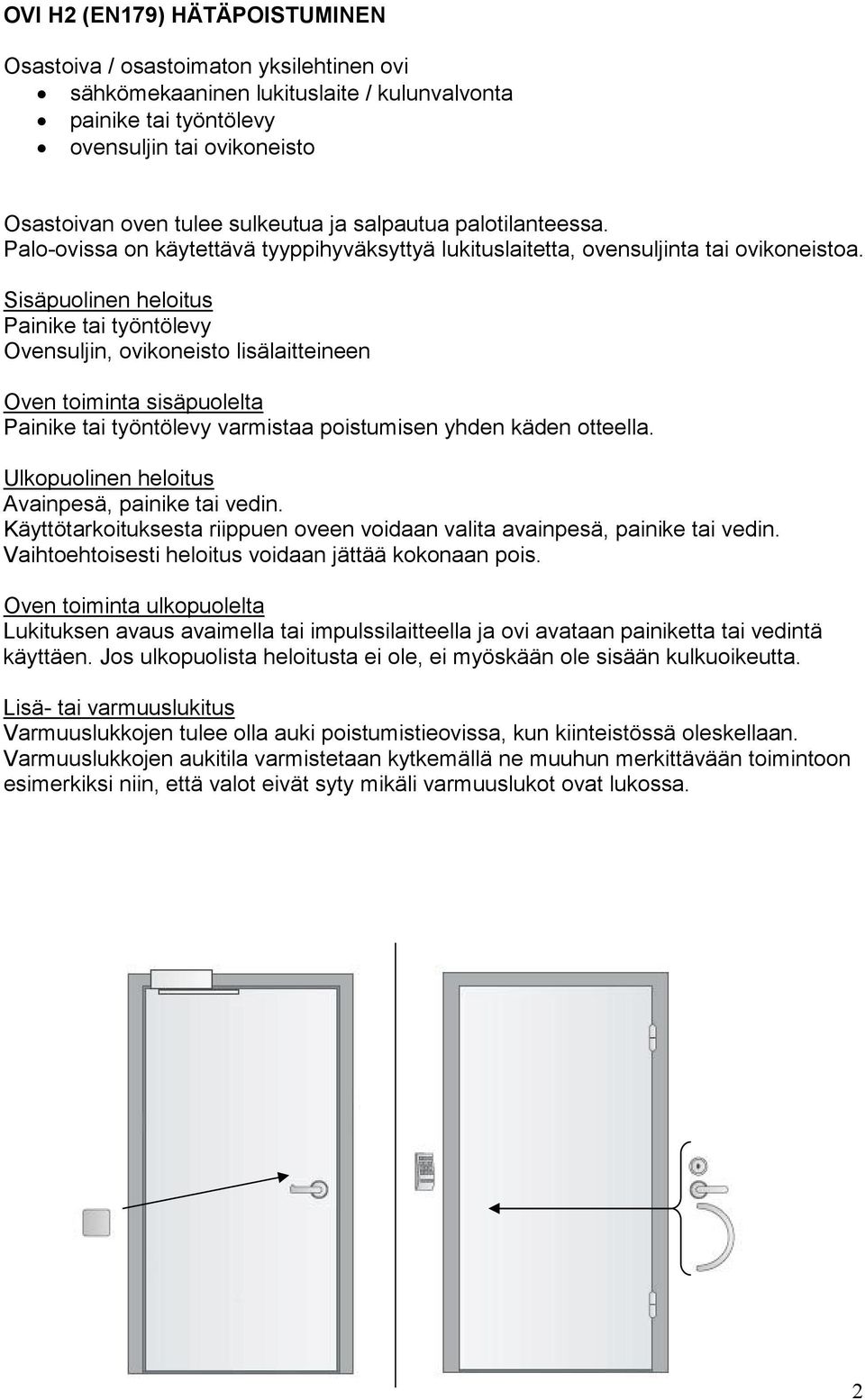

2 OVI H2 (EN179) HÄTÄPOISTUMINEN Osastoiva / osastoimaton yksilehtinen ovi sähkömekaaninen lukituslaite / kulunvalvonta painike tai työntölevy ovensuljin tai ovikoneisto Palo-ovissa on käytettävä tyyppihyväksyttyä lukituslaitetta, ovensuljinta tai ovikoneistoa. Painike tai työntölevy Ovensuljin, ovikoneisto lisälaitteineen Painike tai työntölevy varmistaa poistumisen yhden käden otteella. Vaihtoehtoisesti heloitus voidaan jättää kokonaan pois. Lukituksen avaus avaimella tai impulssilaitteella ja ovi avataan painiketta tai vedintä käyttäen. 2

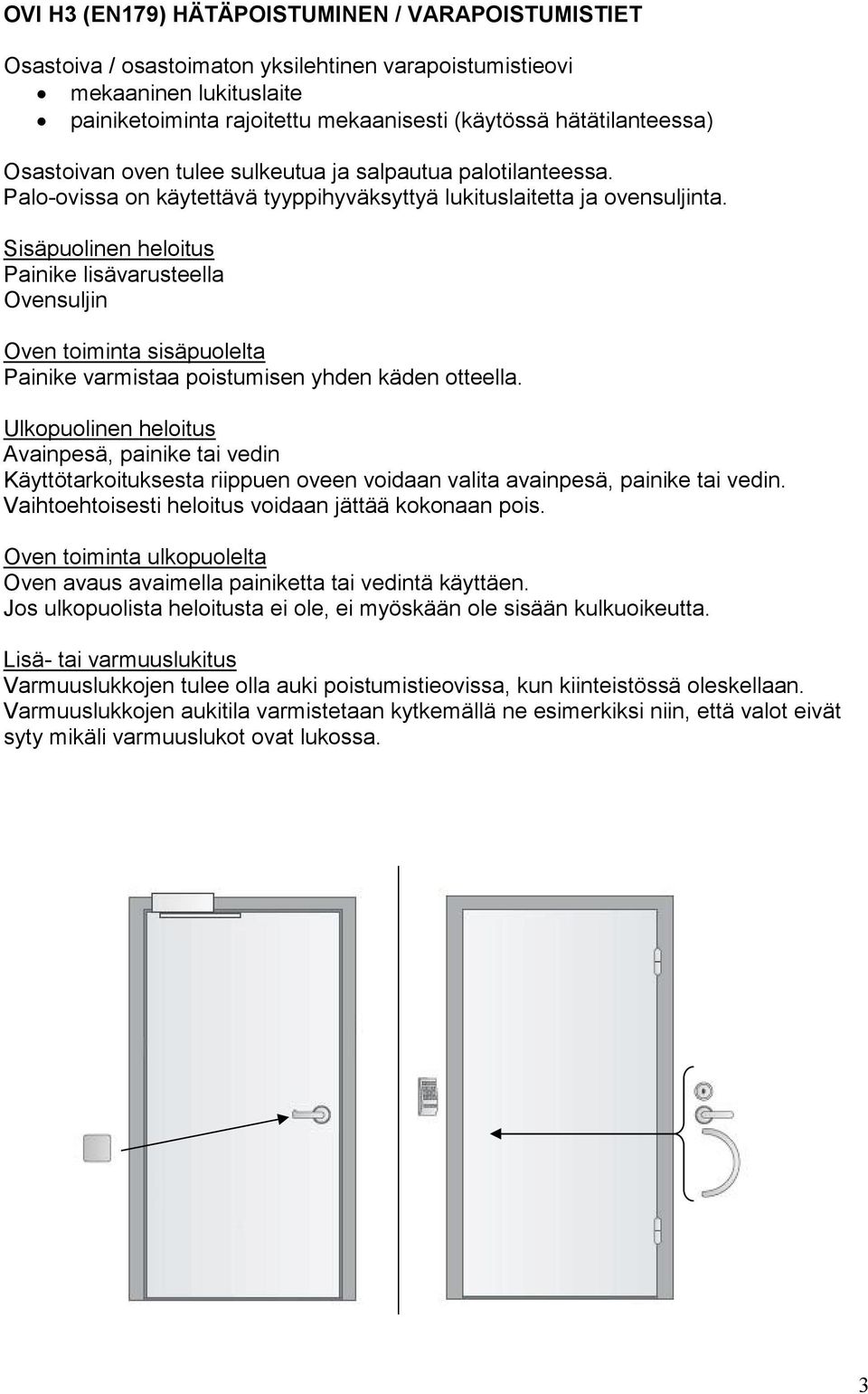

3 OVI H3 (EN179) HÄTÄPOISTUMINEN / VARAPOISTUMISTIET Osastoiva / osastoimaton yksilehtinen varapoistumistieovi mekaaninen lukituslaite painiketoiminta rajoitettu mekaanisesti (käytössä hätätilanteessa) Palo-ovissa on käytettävä tyyppihyväksyttyä lukituslaitetta ja ovensuljinta. Painike lisävarusteella Ovensuljin Painike varmistaa poistumisen yhden käden otteella. Avainpesä, painike tai vedin Vaihtoehtoisesti heloitus voidaan jättää kokonaan pois. Oven avaus avaimella painiketta tai vedintä käyttäen. Varmuuslukkojen aukitila varmistetaan kytkemällä ne esimerkiksi niin, että valot eivät syty mikäli varmuuslukot ovat lukossa. 3

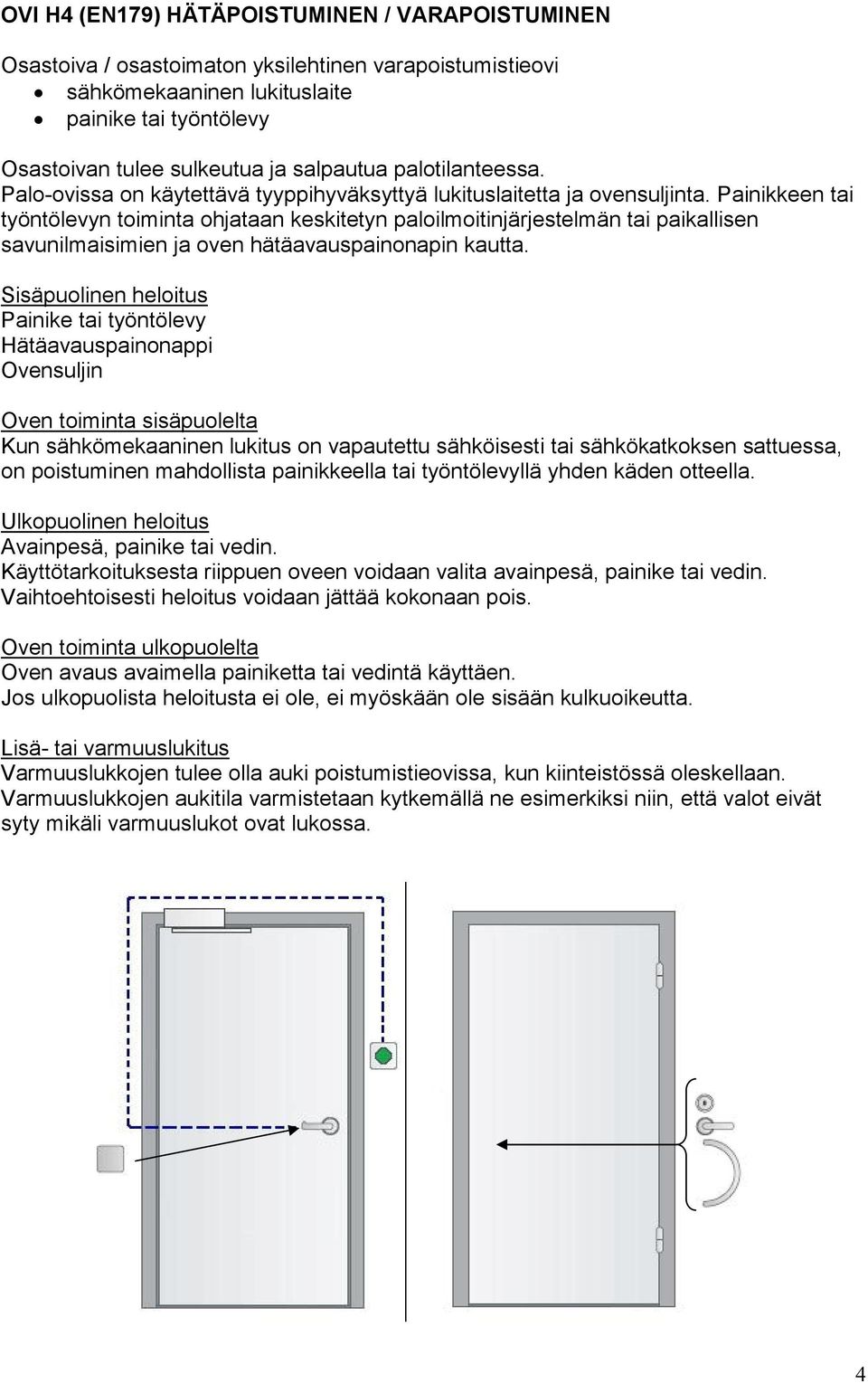

4 OVI H4 (EN179) HÄTÄPOISTUMINEN / VARAPOISTUMINEN Osastoiva / osastoimaton yksilehtinen varapoistumistieovi sähkömekaaninen lukituslaite painike tai työntölevy Osastoivan tulee sulkeutua ja salpautua palotilanteessa. Palo-ovissa on käytettävä tyyppihyväksyttyä lukituslaitetta ja ovensuljinta. Painikkeen tai työntölevyn toiminta ohjataan keskitetyn paloilmoitinjärjestelmän tai paikallisen savunilmaisimien ja oven hätäavauspainonapin kautta. Painike tai työntölevy Hätäavauspainonappi Ovensuljin Kun sähkömekaaninen lukitus on vapautettu sähköisesti tai sähkökatkoksen sattuessa, on poistuminen mahdollista painikkeella tai työntölevyllä yhden käden otteella. Vaihtoehtoisesti heloitus voidaan jättää kokonaan pois. Oven avaus avaimella painiketta tai vedintä käyttäen. Varmuuslukkojen aukitila varmistetaan kytkemällä ne esimerkiksi niin, että valot eivät syty mikäli varmuuslukot ovat lukossa. 4

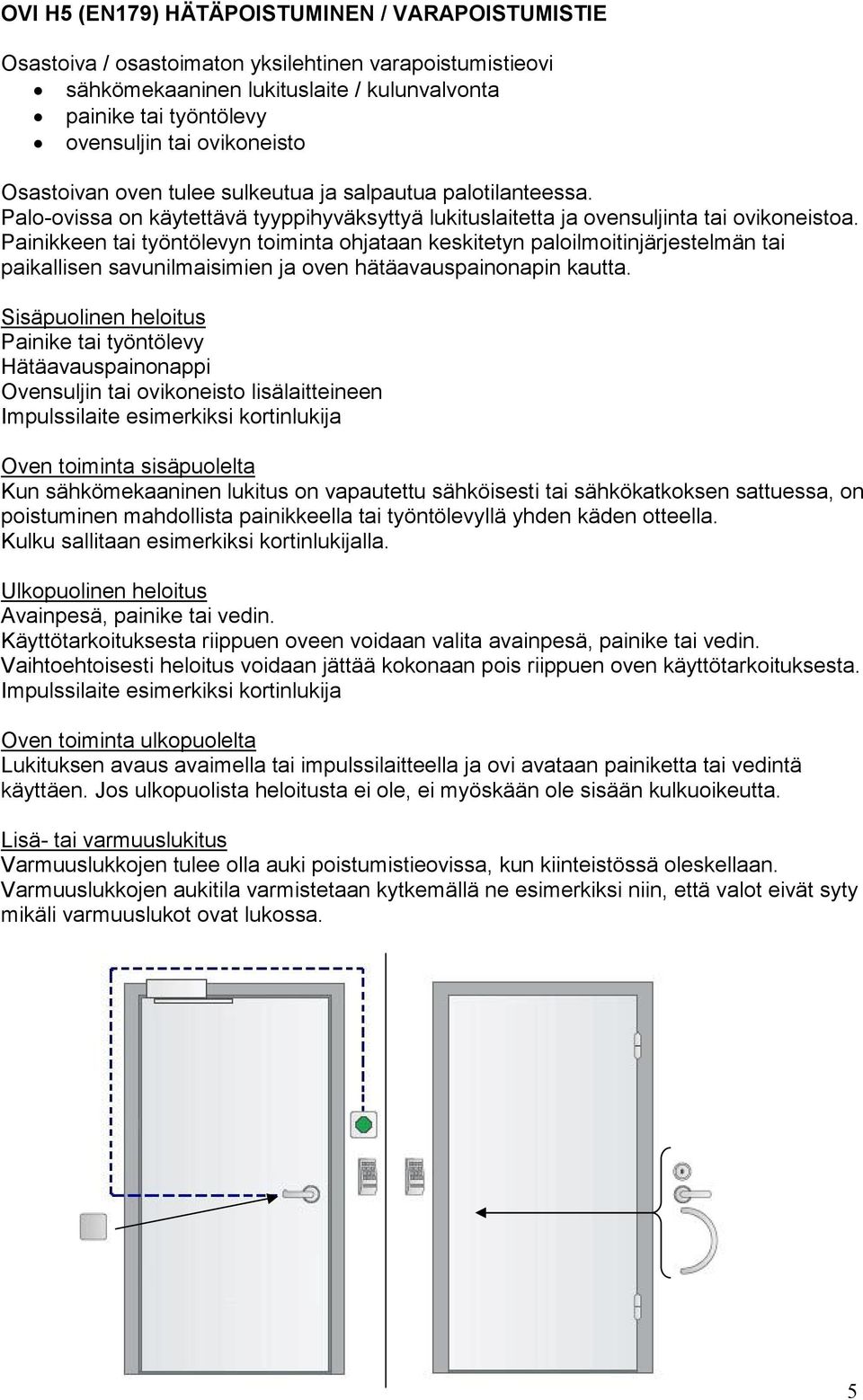

5 OVI H5 (EN179) HÄTÄPOISTUMINEN / VARAPOISTUMISTIE Osastoiva / osastoimaton yksilehtinen varapoistumistieovi sähkömekaaninen lukituslaite / kulunvalvonta painike tai työntölevy ovensuljin tai ovikoneisto Palo-ovissa on käytettävä tyyppihyväksyttyä lukituslaitetta ja ovensuljinta tai ovikoneistoa. Painikkeen tai työntölevyn toiminta ohjataan keskitetyn paloilmoitinjärjestelmän tai paikallisen savunilmaisimien ja oven hätäavauspainonapin kautta. Painike tai työntölevy Hätäavauspainonappi Ovensuljin tai ovikoneisto lisälaitteineen Kun sähkömekaaninen lukitus on vapautettu sähköisesti tai sähkökatkoksen sattuessa, on poistuminen mahdollista painikkeella tai työntölevyllä yhden käden otteella. Kulku sallitaan esimerkiksi kortinlukijalla. Lukituksen avaus avaimella tai impulssilaitteella ja ovi avataan painiketta tai vedintä käyttäen. Varmuuslukkojen aukitila varmistetaan kytkemällä ne esimerkiksi niin, että valot eivät syty mikäli varmuuslukot ovat lukossa. 5

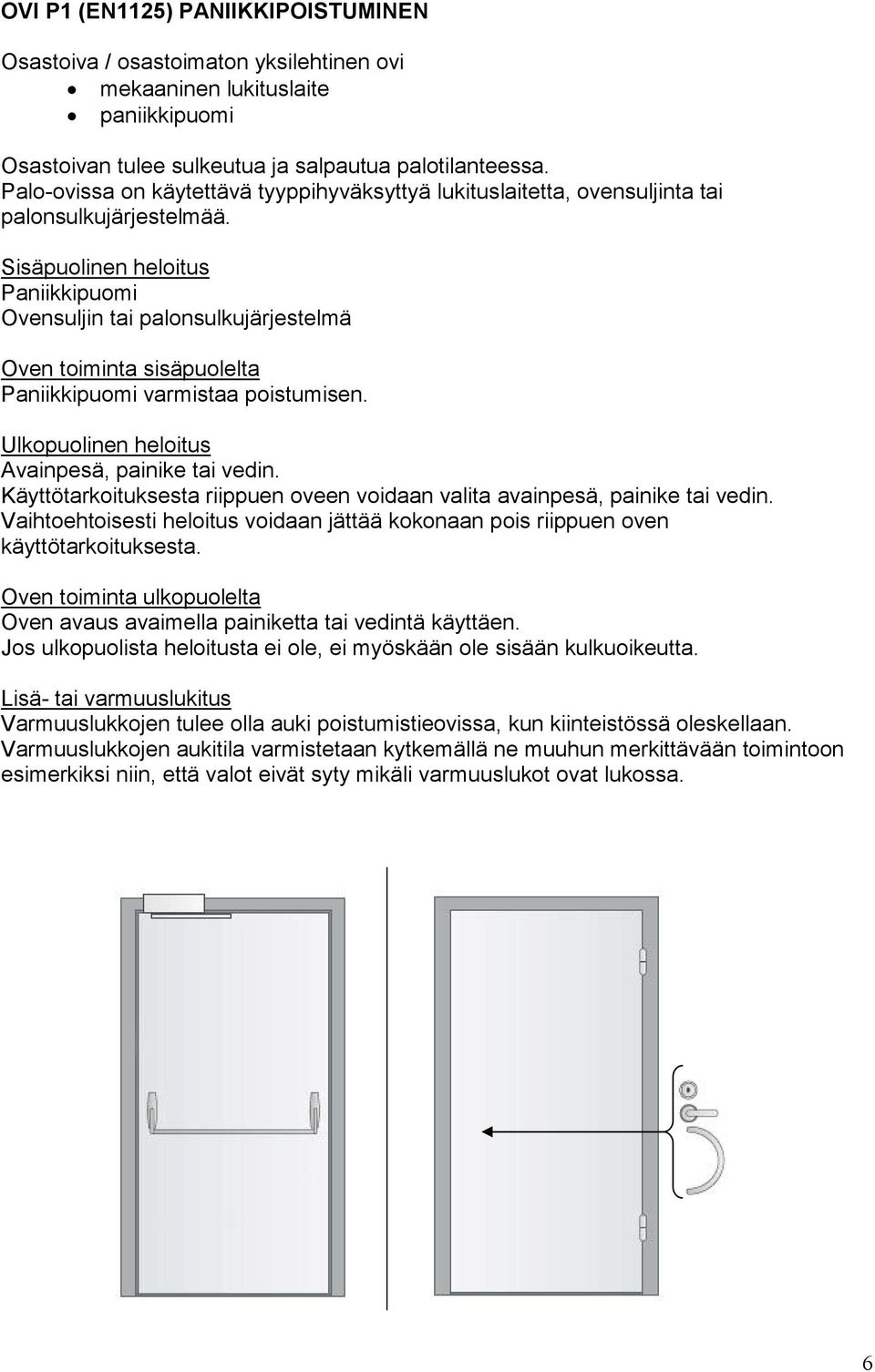

6 OVI P1 (EN1125) PANIIKKIPOISTUMINEN Osastoiva / osastoimaton yksilehtinen ovi mekaaninen lukituslaite paniikkipuomi Osastoivan tulee sulkeutua ja salpautua palotilanteessa. Palo-ovissa on käytettävä tyyppihyväksyttyä lukituslaitetta, ovensuljinta tai palonsulkujärjestelmää. Paniikkipuomi Ovensuljin tai palonsulkujärjestelmä Paniikkipuomi varmistaa poistumisen. Oven avaus avaimella painiketta tai vedintä käyttäen. 6

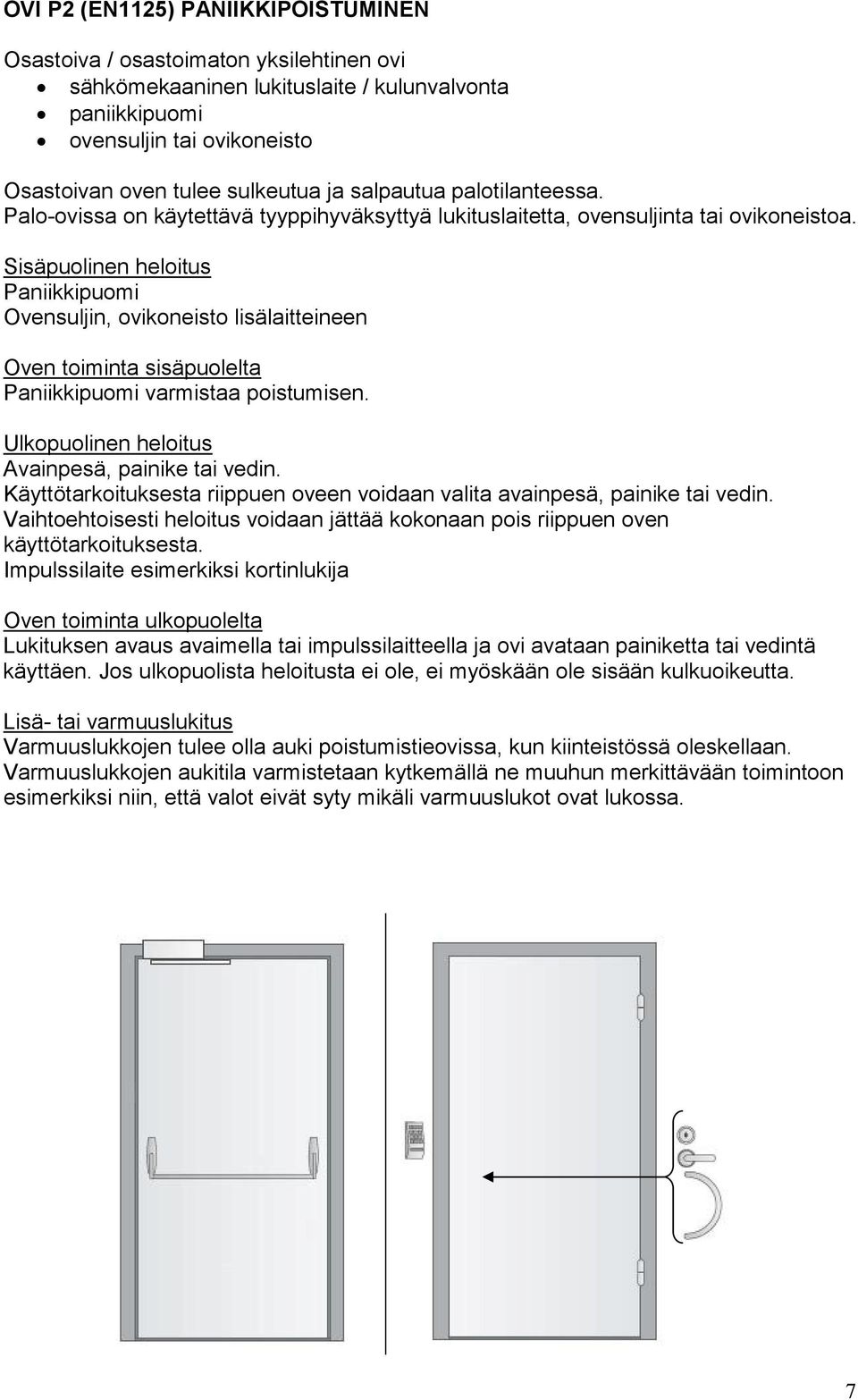

7 OVI P2 (EN1125) PANIIKKIPOISTUMINEN Osastoiva / osastoimaton yksilehtinen ovi sähkömekaaninen lukituslaite / kulunvalvonta paniikkipuomi ovensuljin tai ovikoneisto Palo-ovissa on käytettävä tyyppihyväksyttyä lukituslaitetta, ovensuljinta tai ovikoneistoa. Paniikkipuomi Ovensuljin, ovikoneisto lisälaitteineen Paniikkipuomi varmistaa poistumisen. Lukituksen avaus avaimella tai impulssilaitteella ja ovi avataan painiketta tai vedintä käyttäen. 7
8 OVI P3 (EN1125) PANIIKKIPOISTUMINEN / VARAPOISTUMISTIE Osastoiva / osastoimaton yksilehtinen varapoistumistieovi - sähkömekaaninen lukituslaite - paniikkipuomi Palo-ovissa on käytettävä tyyppihyväksyttyä lukituslaitetta ja ovensuljinta. Paniikkipuomin toiminta ohjataan keskitetyn paloilmoitinjärjestelmän tai paikallisen savunilmaisimien ja oven hätäavauspainonapin kautta. Paniikkipuomi Hätäavauspainonappi Ovensuljin Kun puomi on vapautettu, on poistuminen mahdollista. Oven avaus avaimella painiketta tai vedintä käyttäen. Jos ulkopuolista heloitusta ei ole, ei myöskään ole sisään kulkuoikeutta. Varmuuslukkojen aukitila varmistetaan kytkemällä ne esimerkiksi niin, että valot eivät syty mikäli varmuuslukot ovat lukossa. 8

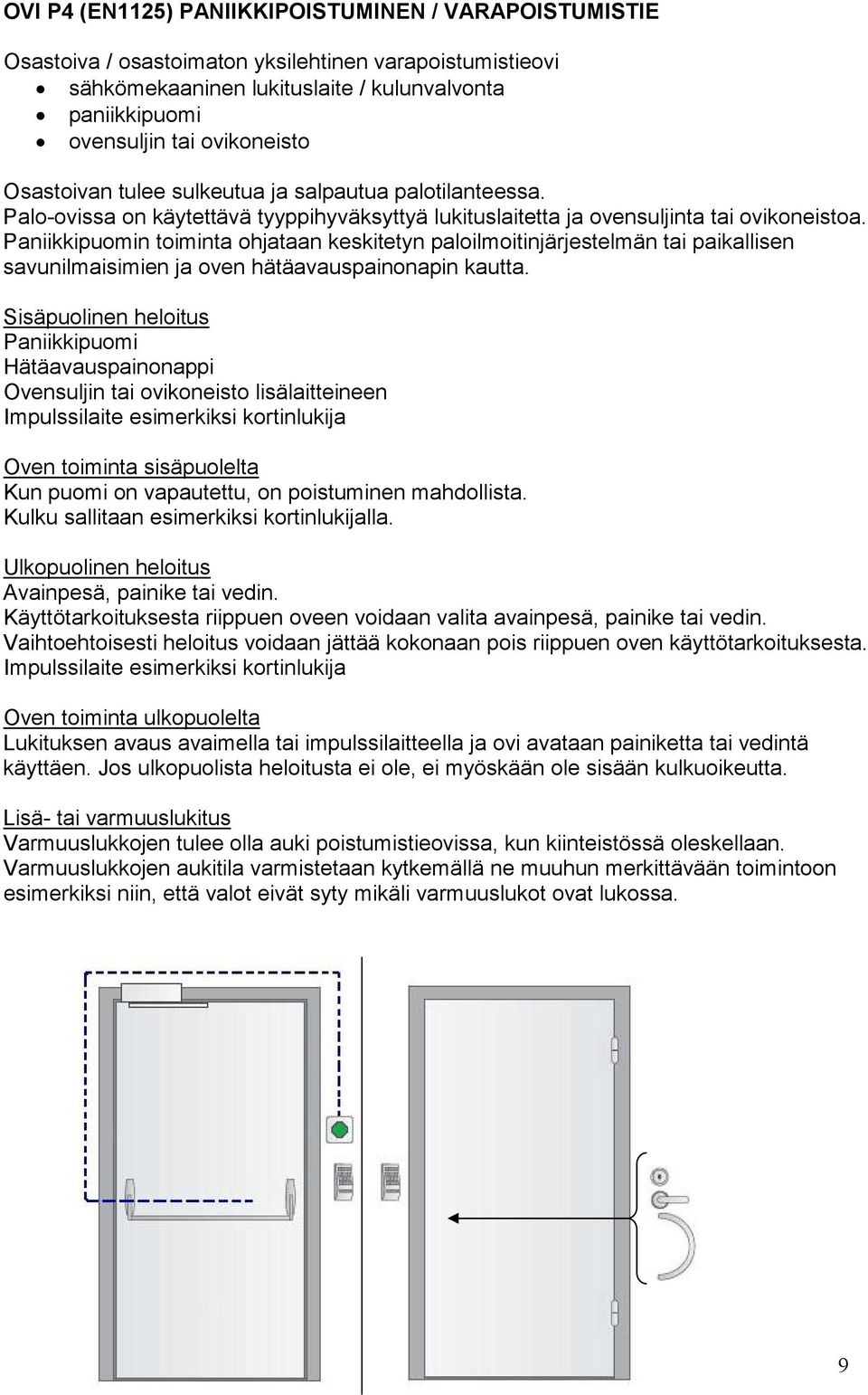

9 OVI P4 (EN1125) PANIIKKIPOISTUMINEN / VARAPOISTUMISTIE Osastoiva / osastoimaton yksilehtinen varapoistumistieovi sähkömekaaninen lukituslaite / kulunvalvonta paniikkipuomi ovensuljin tai ovikoneisto Osastoivan tulee sulkeutua ja salpautua palotilanteessa. Palo-ovissa on käytettävä tyyppihyväksyttyä lukituslaitetta ja ovensuljinta tai ovikoneistoa. Paniikkipuomin toiminta ohjataan keskitetyn paloilmoitinjärjestelmän tai paikallisen savunilmaisimien ja oven hätäavauspainonapin kautta. Paniikkipuomi Hätäavauspainonappi Ovensuljin tai ovikoneisto lisälaitteineen Kun puomi on vapautettu, on poistuminen mahdollista. Kulku sallitaan esimerkiksi kortinlukijalla. Lukituksen avaus avaimella tai impulssilaitteella ja ovi avataan painiketta tai vedintä käyttäen. 9

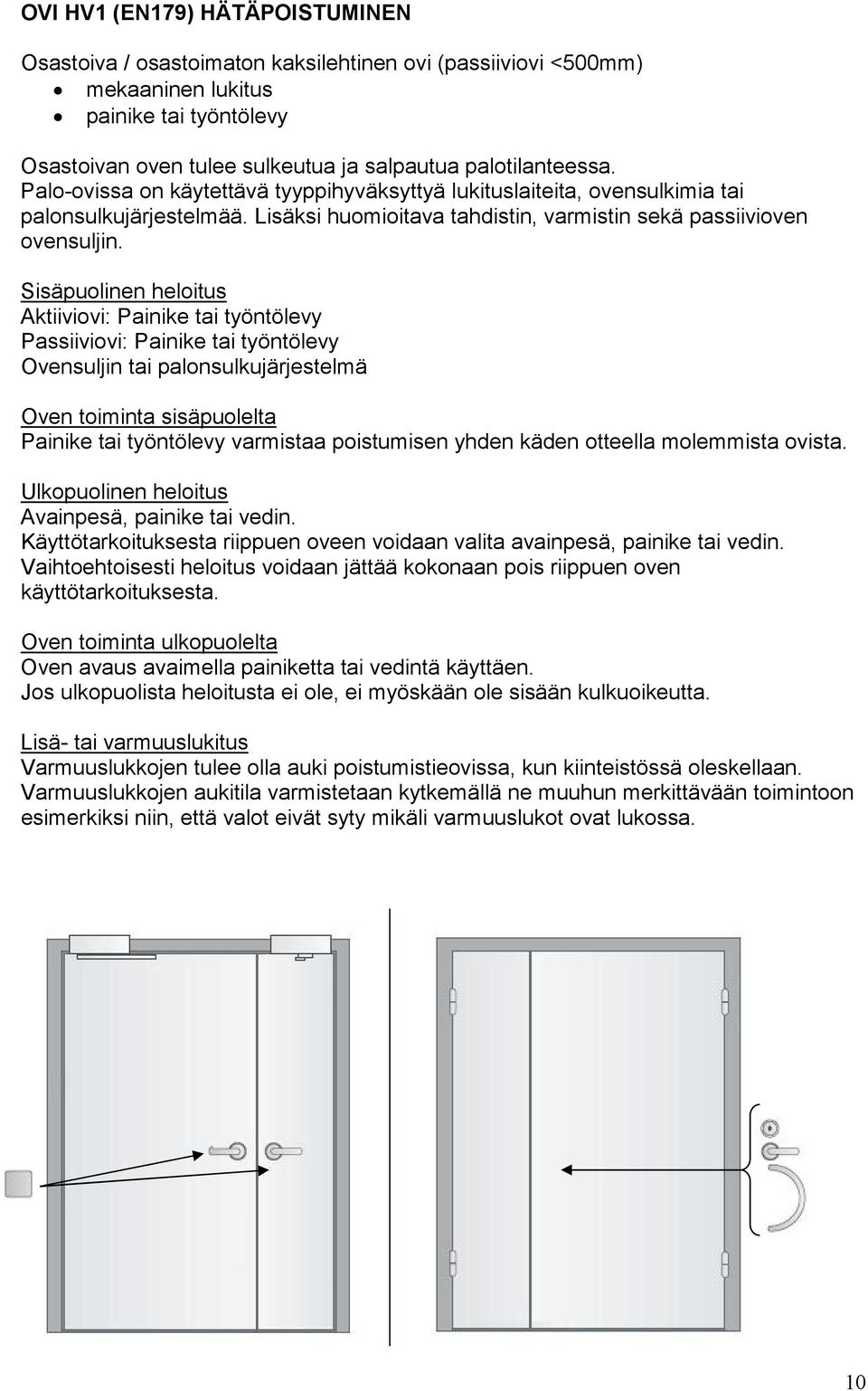

10 OVI HV1 (EN179) HÄTÄPOISTUMINEN Osastoiva / osastoimaton kaksilehtinen ovi (passiiviovi <500mm) mekaaninen lukitus painike tai työntölevy Palo-ovissa on käytettävä tyyppihyväksyttyä lukituslaiteita, ovensulkimia tai palonsulkujärjestelmää. Lisäksi huomioitava tahdistin, varmistin sekä passiivioven ovensuljin. Aktiiviovi: Painike tai työntölevy Passiiviovi: Painike tai työntölevy Ovensuljin tai palonsulkujärjestelmä Painike tai työntölevy varmistaa poistumisen yhden käden otteella molemmista ovista. Oven avaus avaimella painiketta tai vedintä käyttäen. 10

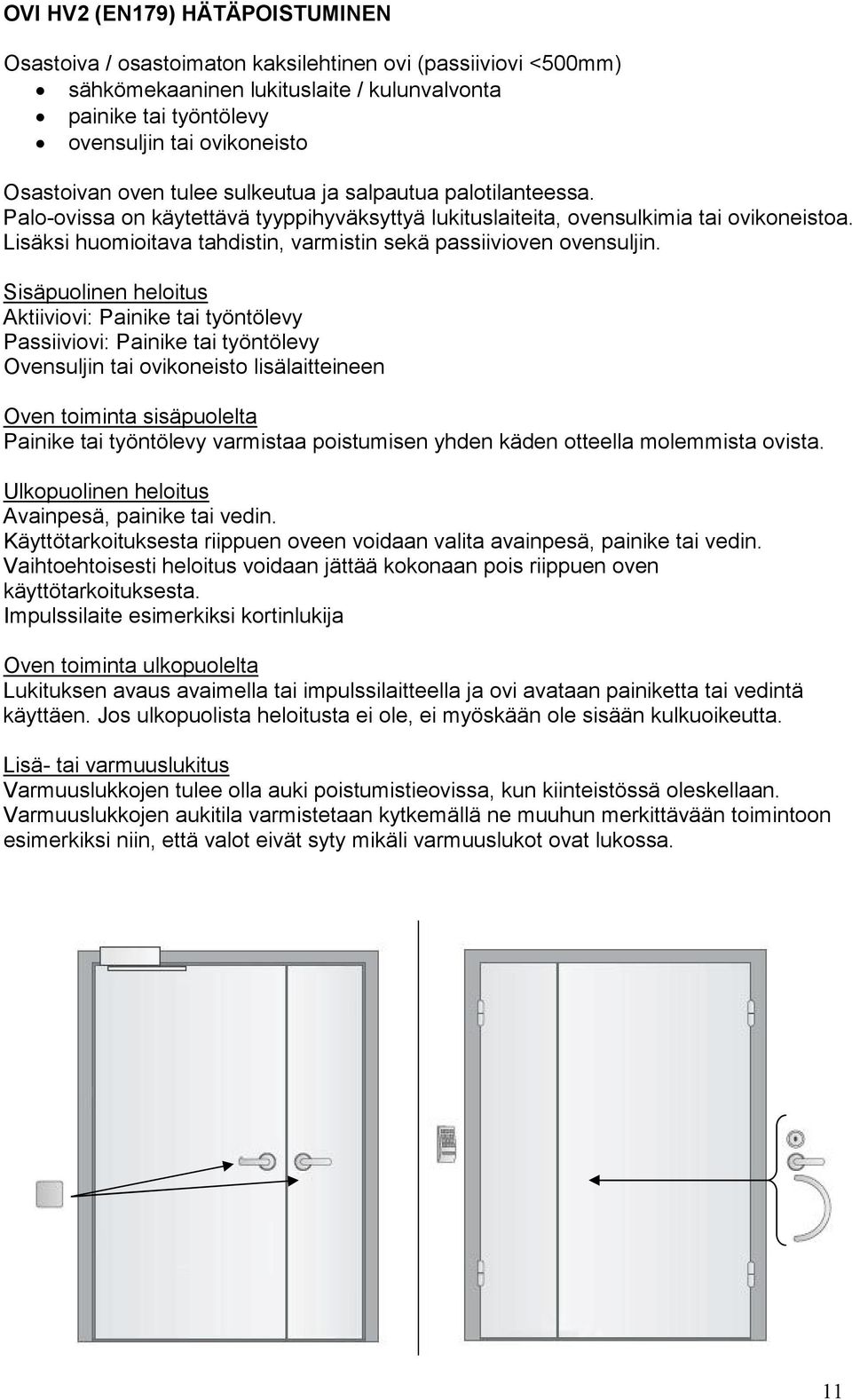

11 OVI HV2 (EN179) HÄTÄPOISTUMINEN Osastoiva / osastoimaton kaksilehtinen ovi (passiiviovi <500mm) sähkömekaaninen lukituslaite / kulunvalvonta painike tai työntölevy ovensuljin tai ovikoneisto Palo-ovissa on käytettävä tyyppihyväksyttyä lukituslaiteita, ovensulkimia tai ovikoneistoa. Lisäksi huomioitava tahdistin, varmistin sekä passiivioven ovensuljin. Aktiiviovi: Painike tai työntölevy Passiiviovi: Painike tai työntölevy Ovensuljin tai ovikoneisto lisälaitteineen Painike tai työntölevy varmistaa poistumisen yhden käden otteella molemmista ovista. Lukituksen avaus avaimella tai impulssilaitteella ja ovi avataan painiketta tai vedintä käyttäen. 11
12 OVI HV3 (EN179) HÄTÄPOISTUMINEN / VARAPOISTUMISTIET Osastoiva / osastoimaton kaksilehtinen varapoistumistieovi (passiiviovi <500mm) mekaaninen lukituslaite painiketoiminta rajoitettu mekaanisesti (käytössä hätätilanteessa) Osastoivan tulee sulkeutua ja salpautua palotilanteessa. Palo-ovissa on käytettävä tyyppihyväksyttyä lukituslaitetta ja ovensuljinta. Lisäksi huomioitava tahdistin, varmistin sekä passiivioven ovensuljin. Aktiiviovi: Painike lisävarusteella Passiiviovi: Painike lisävarusteella Ovensuljin Painike varmistaa poistumisen yhden käden otteella molemmista ovista. Oven avaus avaimella painiketta tai vedintä käyttäen. 12
13 OVI HV4 (EN179) HÄTÄPOISTUMINEN / VARAPOISTUMINEN Osastoiva / osastoimaton kaksilehtinen varapoistumistieovi (passiiviovi <500mm) sähkömekaaninen lukituslaite painike tai työntölevy Osastoivan tulee sulkeutua ja salpautua palotilanteessa. Palo-ovissa on käytettävä tyyppihyväksyttyä lukituslaitetta ja ovensuljinta. Lisäksi huomioitava tahdistin, varmistin sekä passiivioven ovensuljin. Painikkeen tai työntölevyn toiminta ohjataan keskitetyn paloilmoitinjärjestelmän tai paikallisen savunilmaisimien ja oven hätäavauspainonapin kautta. Aktiiviovi: Painike tai työntölevy Passiiviovi: Painike tai työntölevy Hätäavauspainonappi Ovensuljin Kun painike tai työntölevy on vapautettu, on poistuminen mahdollista yhden käden otteella molemmista ovista. Oven avaus avaimella painiketta tai vedintä käyttäen. 13

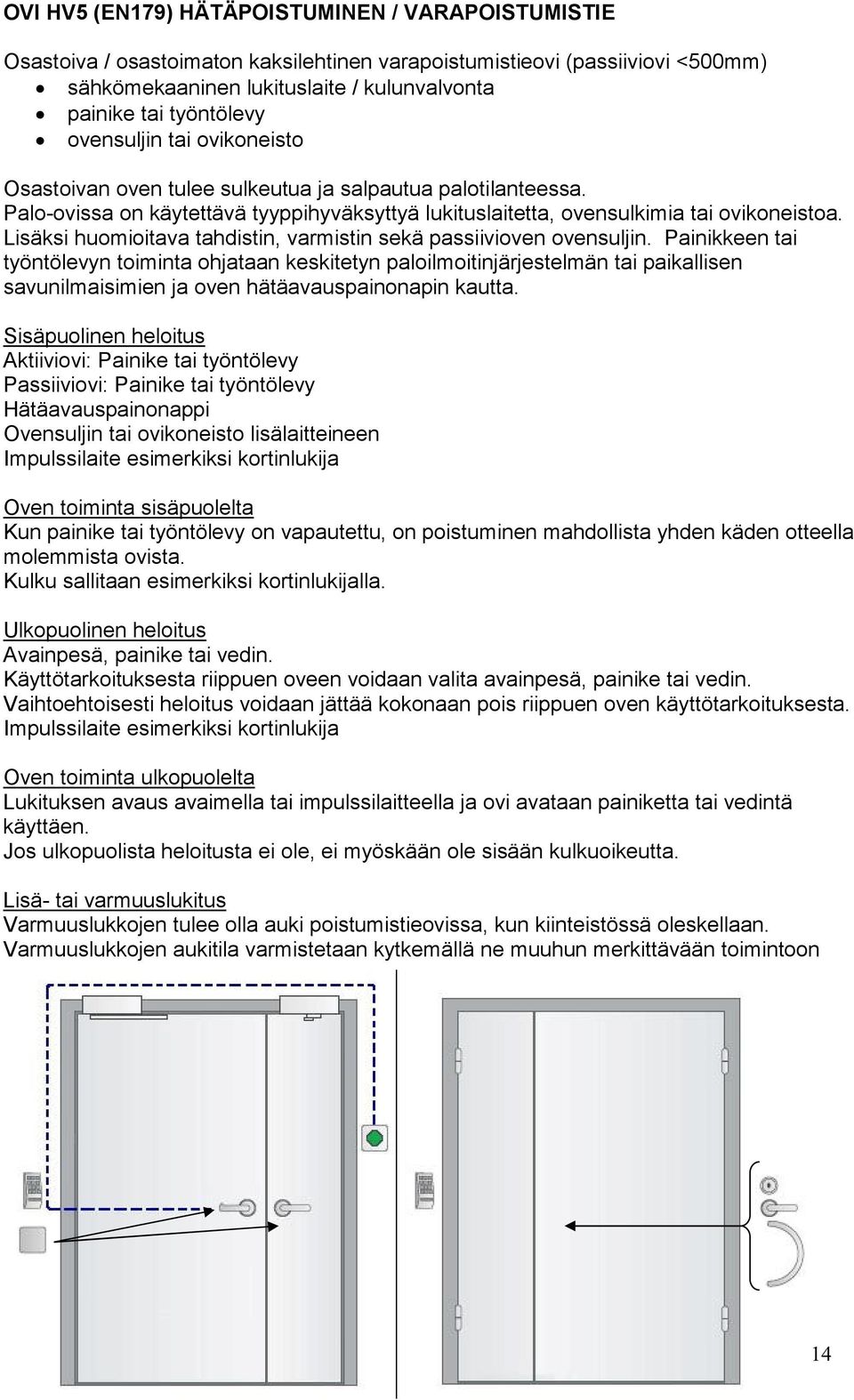

14 OVI HV5 (EN179) HÄTÄPOISTUMINEN / VARAPOISTUMISTIE Osastoiva / osastoimaton kaksilehtinen varapoistumistieovi (passiiviovi <500mm) sähkömekaaninen lukituslaite / kulunvalvonta painike tai työntölevy ovensuljin tai ovikoneisto Palo-ovissa on käytettävä tyyppihyväksyttyä lukituslaitetta, ovensulkimia tai ovikoneistoa. Lisäksi huomioitava tahdistin, varmistin sekä passiivioven ovensuljin. Painikkeen tai työntölevyn toiminta ohjataan keskitetyn paloilmoitinjärjestelmän tai paikallisen savunilmaisimien ja oven hätäavauspainonapin kautta. Aktiiviovi: Painike tai työntölevy Passiiviovi: Painike tai työntölevy Hätäavauspainonappi Ovensuljin tai ovikoneisto lisälaitteineen Kun painike tai työntölevy on vapautettu, on poistuminen mahdollista yhden käden otteella molemmista ovista. Kulku sallitaan esimerkiksi kortinlukijalla. Lukituksen avaus avaimella tai impulssilaitteella ja ovi avataan painiketta tai vedintä käyttäen. 14

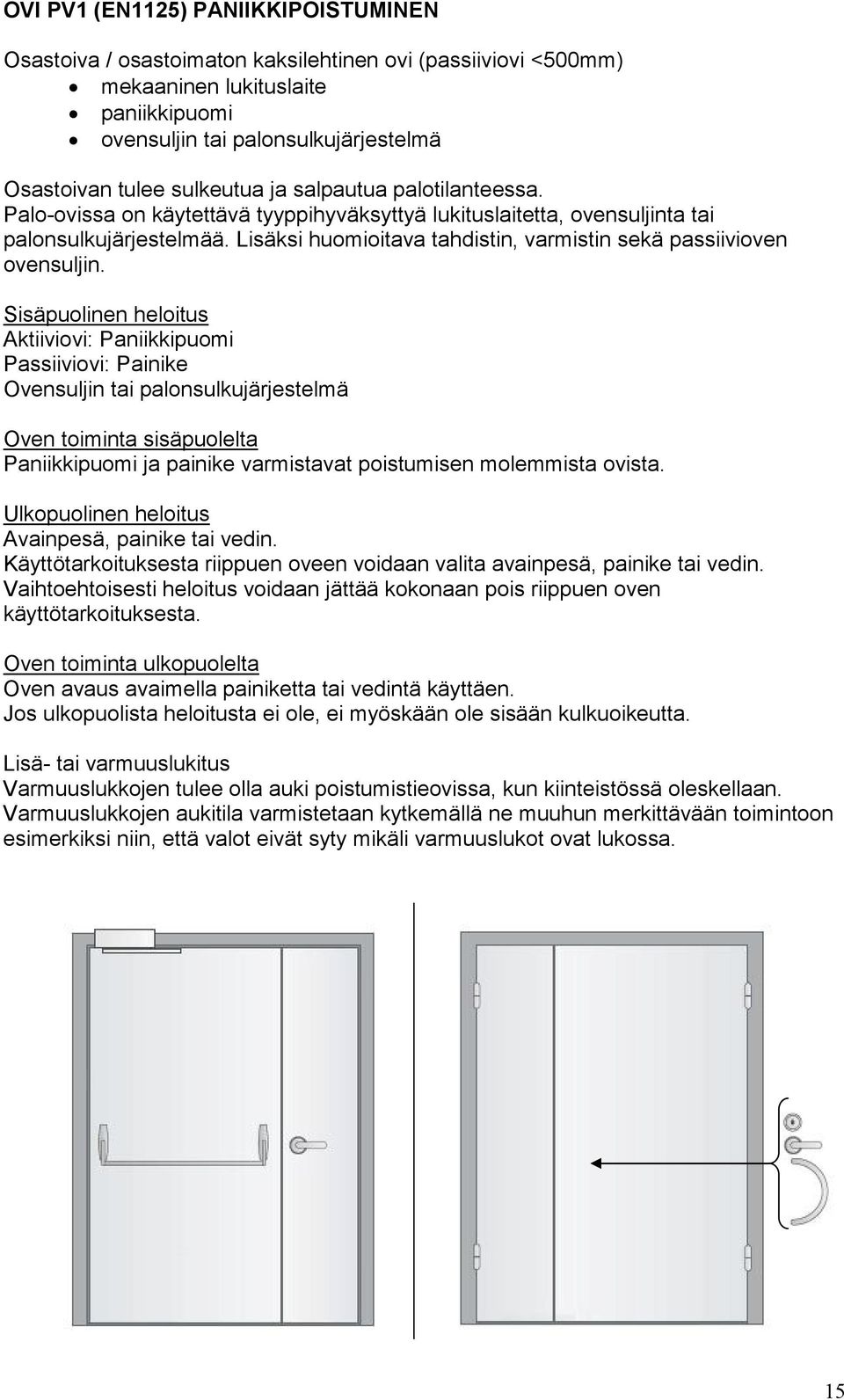

15 OVI PV1 (EN1125) PANIIKKIPOISTUMINEN Osastoiva / osastoimaton kaksilehtinen ovi (passiiviovi <500mm) mekaaninen lukituslaite paniikkipuomi ovensuljin tai palonsulkujärjestelmä Osastoivan tulee sulkeutua ja salpautua palotilanteessa. Palo-ovissa on käytettävä tyyppihyväksyttyä lukituslaitetta, ovensuljinta tai palonsulkujärjestelmää. Lisäksi huomioitava tahdistin, varmistin sekä passiivioven ovensuljin. Aktiiviovi: Paniikkipuomi Passiiviovi: Painike Ovensuljin tai palonsulkujärjestelmä Paniikkipuomi ja painike varmistavat poistumisen molemmista ovista. Oven avaus avaimella painiketta tai vedintä käyttäen. 15

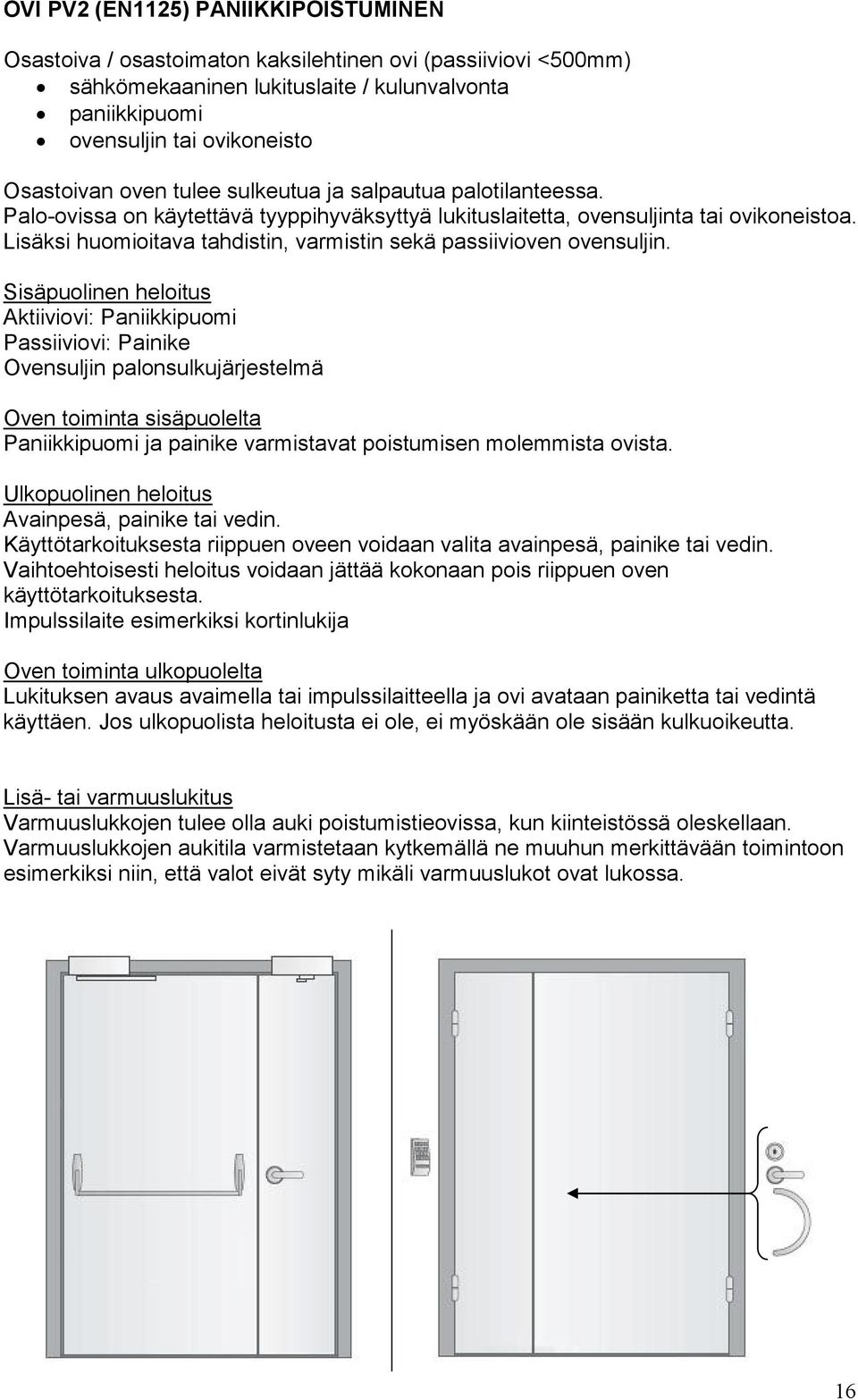

16 OVI PV2 (EN1125) PANIIKKIPOISTUMINEN Osastoiva / osastoimaton kaksilehtinen ovi (passiiviovi <500mm) sähkömekaaninen lukituslaite / kulunvalvonta paniikkipuomi ovensuljin tai ovikoneisto Palo-ovissa on käytettävä tyyppihyväksyttyä lukituslaitetta, ovensuljinta tai ovikoneistoa. Lisäksi huomioitava tahdistin, varmistin sekä passiivioven ovensuljin. Aktiiviovi: Paniikkipuomi Passiiviovi: Painike Ovensuljin palonsulkujärjestelmä Paniikkipuomi ja painike varmistavat poistumisen molemmista ovista. Lukituksen avaus avaimella tai impulssilaitteella ja ovi avataan painiketta tai vedintä käyttäen. 16

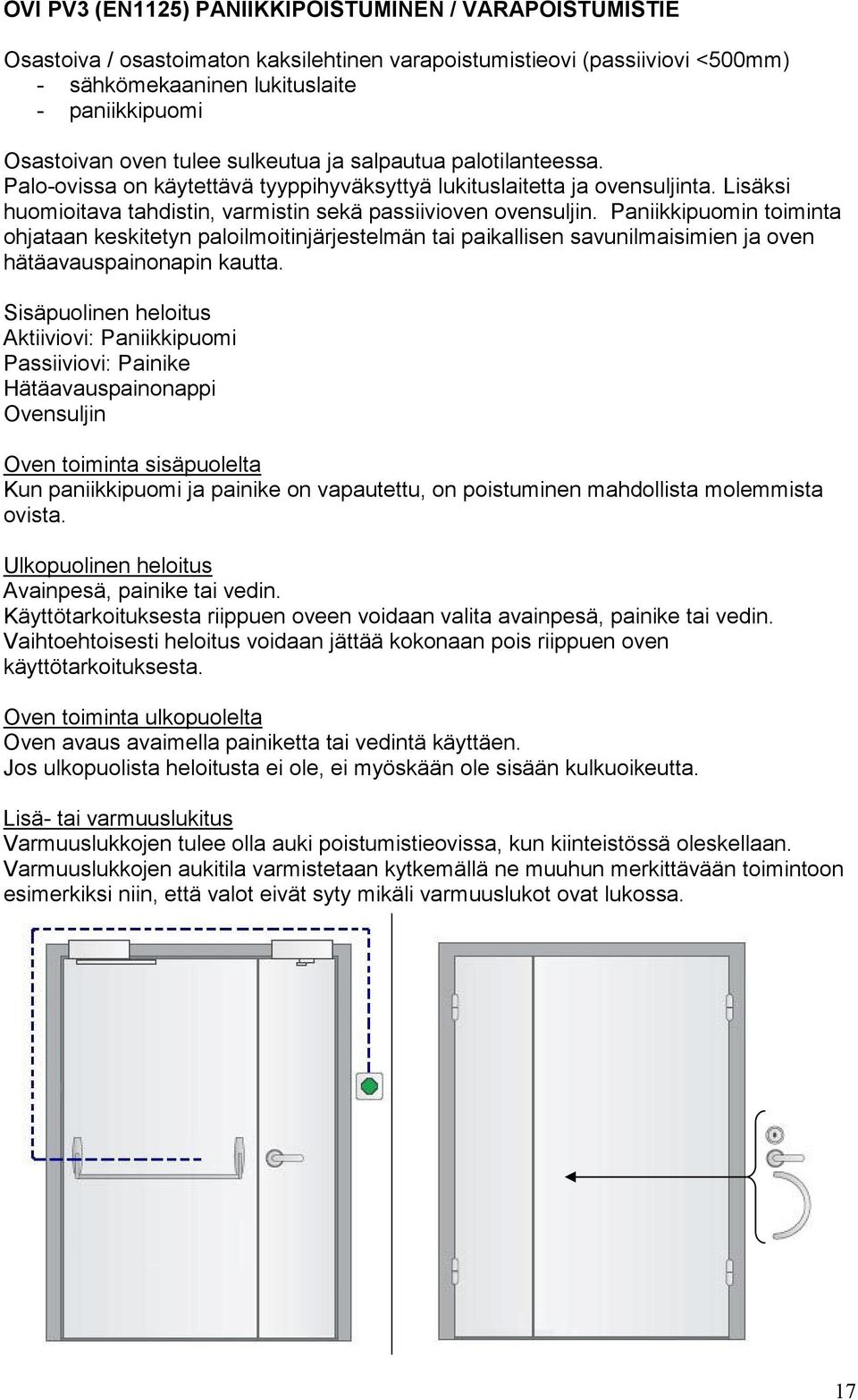

17 OVI PV3 (EN1125) PANIIKKIPOISTUMINEN / VARAPOISTUMISTIE Osastoiva / osastoimaton kaksilehtinen varapoistumistieovi (passiiviovi <500mm) - sähkömekaaninen lukituslaite - paniikkipuomi Palo-ovissa on käytettävä tyyppihyväksyttyä lukituslaitetta ja ovensuljinta. Lisäksi huomioitava tahdistin, varmistin sekä passiivioven ovensuljin. Paniikkipuomin toiminta ohjataan keskitetyn paloilmoitinjärjestelmän tai paikallisen savunilmaisimien ja oven hätäavauspainonapin kautta. Aktiiviovi: Paniikkipuomi Passiiviovi: Painike Hätäavauspainonappi Ovensuljin Kun paniikkipuomi ja painike on vapautettu, on poistuminen mahdollista molemmista ovista. Oven avaus avaimella painiketta tai vedintä käyttäen. 17

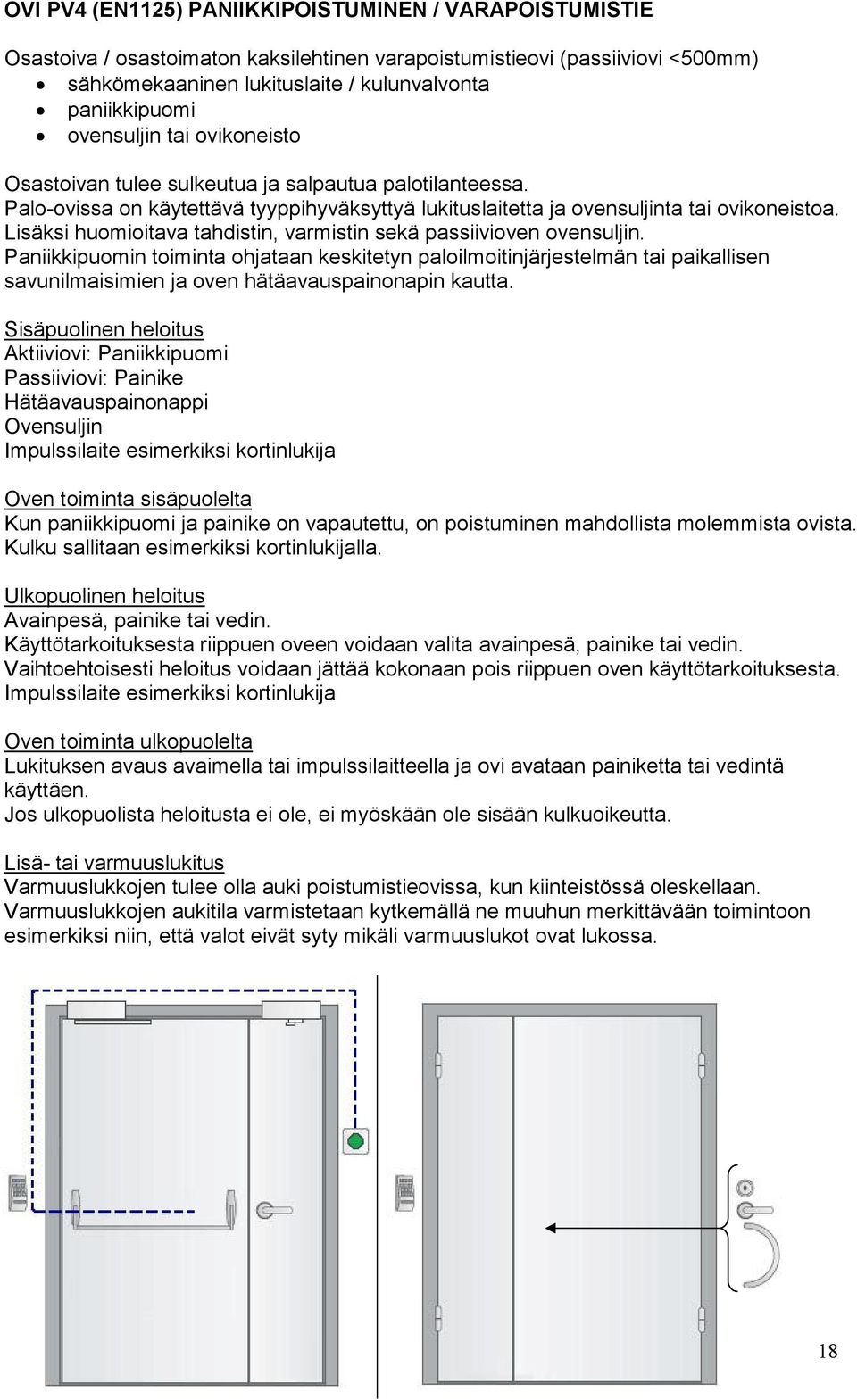

18 OVI PV4 (EN1125) PANIIKKIPOISTUMINEN / VARAPOISTUMISTIE Osastoiva / osastoimaton kaksilehtinen varapoistumistieovi (passiiviovi <500mm) sähkömekaaninen lukituslaite / kulunvalvonta paniikkipuomi ovensuljin tai ovikoneisto Osastoivan tulee sulkeutua ja salpautua palotilanteessa. Palo-ovissa on käytettävä tyyppihyväksyttyä lukituslaitetta ja ovensuljinta tai ovikoneistoa. Lisäksi huomioitava tahdistin, varmistin sekä passiivioven ovensuljin. Paniikkipuomin toiminta ohjataan keskitetyn paloilmoitinjärjestelmän tai paikallisen savunilmaisimien ja oven hätäavauspainonapin kautta. Aktiiviovi: Paniikkipuomi Passiiviovi: Painike Hätäavauspainonappi Ovensuljin Kun paniikkipuomi ja painike on vapautettu, on poistuminen mahdollista molemmista ovista. Kulku sallitaan esimerkiksi kortinlukijalla. Lukituksen avaus avaimella tai impulssilaitteella ja ovi avataan painiketta tai vedintä käyttäen. 18
19 OVI HP1 (EN179) HÄTÄPOISTUMINEN Osastoiva / osastoimaton kaksilehtinen ovi (passiiviovi 500mm) mekaaninen lukitus painike tai työntölevy Palo-ovissa on käytettävä tyyppihyväksyttyä lukituslaiteita, ovensulkimia tai palonsulkujärjestelmää. Lisäksi huomioitava tahdistin, varmistin sekä passiivioven ovensuljin. Aktiiviovi: Painike tai työntölevy Passiiviovi: Painike tai työntölevy Ovensuljin tai palonsulkujärjestelmä Painike tai työntölevy varmistaa poistumisen yhden käden otteella molemmista ovista. Oven avaus avaimella painiketta tai vedintä käyttäen. 19
20 OVI HP2 (EN179) HÄTÄPOISTUMINEN Osastoiva / osastoimaton kaksilehtinen ovi (passiiviovi 500mm) sähkömekaaninen lukituslaite / kulunvalvonta painike tai työntölevy ovensuljin tai ovikoneisto Palo-ovissa on käytettävä tyyppihyväksyttyä lukituslaiteita, ovensulkimia tai ovikoneistoa. Lisäksi huomioitava tahdistin, varmistin sekä passiivioven ovensuljin. Aktiiviovi: Painike tai työntölevy Passiiviovi: Painike tai työntölevy Ovensuljin tai ovikoneisto lisälaitteineen Painike tai työntölevy varmistaa poistumisen yhden käden otteella molemmista ovista. Lukituksen avaus avaimella tai impulssilaitteella ja ovi avataan painiketta tai vedintä käyttäen. 20
21 OVI HP3 (EN179) HÄTÄPOISTUMINEN / VARAPOISTUMISTIE Osastoiva / osastoimaton kaksilehtinen varapoistumistieovi (passiiviovi 500mm) mekaaninen lukituslaite painiketoiminta rajoitettu mekaanisesti (käytössä hätätilanteessa) Osastoivan tulee sulkeutua ja salpautua palotilanteessa. Palo-ovissa on käytettävä tyyppihyväksyttyä lukituslaitetta ja ovensuljinta. Lisäksi huomioitava tahdistin, varmistin sekä passiivioven ovensuljin. Aktiiviovi: Painike lisävarusteella Passiiviovi: Painike lisävarusteella Ovensuljin Painike varmistaa poistumisen yhden käden otteella molemmista ovista. Oven avaus avaimella painiketta tai vedintä käyttäen. 21
22 OVI HP4 (EN179) HÄTÄPOISTUMINEN / VARAPOISTUMINEN Osastoiva / osastoimaton kaksilehtinen varapoistumistieovi (passiiviovi 500mm) sähkömekaaninen lukituslaite painike tai työntölevy Osastoivan tulee sulkeutua ja salpautua palotilanteessa. Palo-ovissa on käytettävä tyyppihyväksyttyä lukituslaitetta ja ovensuljinta. Lisäksi huomioitava tahdistin, varmistin sekä passiivioven ovensuljin. Painikkeen tai työntölevyn toiminta ohjataan keskitetyn paloilmoitinjärjestelmän tai paikallisen savunilmaisimien ja oven hätäavauspainonapin kautta. Aktiiviovi: Painike tai työntölevy Passiiviovi: Painike tai työntölevy Hätäavauspainonappi Ovensuljin Kun painike tai työntölevy on vapautettu, on poistuminen mahdollista yhden käden otteella molemmista ovista. Oven avaus avaimella painiketta tai vedintä käyttäen. Varmuuslukkojen aukitila varmistetaan kytkemällä ne esimerkiksi niin, että valot eivät syty mikäli varmuuslukot ovat lukossa. 22
23 OVI HP5 (EN179) HÄTÄPOISTUMINEN / VARAPOISTUMISTIE Osastoiva / osastoimaton kaksilehtinen varapoistumistieovi (passiiviovi <500mm) sähkömekaaninen lukituslaite / kulunvalvonta painike tai työntölevy ovensuljin tai ovikoneisto Palo-ovissa on käytettävä tyyppihyväksyttyä lukituslaitetta, ovensulkimia tai ovikoneistoa. Lisäksi huomioitava tahdistin, varmistin sekä passiivioven ovensuljin. Painikkeen tai työntölevyn toiminta ohjataan keskitetyn paloilmoitinjärjestelmän tai paikallisen savunilmaisimien ja oven hätäavauspainonapin kautta. Aktiiviovi: Painike tai työntölevy Passiiviovi: Painike tai työntölevy Hätäavauspainonappi Ovensuljin tai ovikoneisto lisälaitteineen Kun painike tai työntölevy on vapautettu, on poistuminen mahdollista yhden käden otteella molemmista ovista. Kulku sallitaan esimerkiksi kortinlukijalla. Lukituksen avaus avaimella tai impulssilaitteella ja ovi avataan painiketta tai vedintä käyttäen. 23
24 OVI PP1 (EN1125) PANIIKKIPOISTUMINEN Osastoiva / osastoimaton kaksilehtinen ovi (passiiviovi 500mm) mekaaninen lukituslaite paniikkipuomi ovensuljin tai palonsulkujärjestelmä Osastoivan tulee sulkeutua ja salpautua palotilanteessa. Palo-ovissa on käytettävä tyyppihyväksyttyä lukituslaitetta, ovensuljinta tai palonsulkujärjestelmää. Lisäksi huomioitava tahdistin, varmistin sekä passiivioven ovensuljin. Aktiiviovi: Paniikkipuomi Passiiviovi: Paniikkipuomi Ovensuljin tai palonsulkujärjestelmä Paniikkipuomi varmistaa poistumisen molemmista ovista. Oven avaus avaimella painiketta tai vedintä käyttäen. 24
25 OVI PP2 (EN1125) PANIIKKIPOISTUMINEN Osastoiva / osastoimaton kaksilehtinen ovi (passiiviovi 500mm) sähkömekaaninen lukituslaite / kulunvalvonta paniikkipuomi ovensuljin tai ovikoneisto Palo-ovissa on käytettävä tyyppihyväksyttyä lukituslaitetta, ovensuljinta tai ovikoneistoa. Lisäksi huomioitava tahdistin, varmistin sekä passiivioven ovensuljin. Aktiiviovi: Paniikkipuomi Passiiviovi: Paniikkipuomi Ovensuljin palonsulkujärjestelmä Paniikkipuomi varmistaa poistumisen molemmista ovista. Lukituksen avaus avaimella tai impulssilaitteella ja ovi avataan painiketta tai vedintä käyttäen. 25
26 OVI PP3 (EN1125) PANIIKKIPOISTUMINEN / VARAPOISTUMISTIE Osastoiva / osastoimaton yksilehtinen varapoistumistieovi - sähkömekaaninen lukituslaite - paniikkipuomi Palo-ovissa on käytettävä tyyppihyväksyttyä lukituslaitetta ja ovensuljinta. Lisäksi huomioitava tahdistin, varmistin sekä passiivioven ovensuljin. Paniikkipuomin toiminta ohjataan keskitetyn paloilmoitinjärjestelmän tai paikallisen savunilmaisimien ja oven hätäavauspainonapin kautta. Aktiiviovi: Paniikkipuomi Passiiviovi: Paniikkipuomi Hätäavauspainonappi Ovensuljin Kun paniikkipuomi on vapautettu, on poistuminen mahdollista molemmista ovista. Oven avaus avaimella painiketta tai vedintä käyttäen. Varmuuslukkojen aukitila varmistetaan kytkemällä ne esimerkiksi niin, että valot eivät syty mikäli varmuuslukot ovat lukossa. 26
27 OVI PP4 (EN1125) PANIIKKIPOISTUMINEN / VARAPOISTUMISTIE Osastoiva / osastoimaton kaksilehtinen varapoistumistieovi (passiiviovi 500mm) sähkömekaaninen lukituslaite / kulunvalvonta paniikkipuomi ovensuljin tai ovikoneisto Osastoivan tulee sulkeutua ja salpautua palotilanteessa. Palo-ovissa on käytettävä tyyppihyväksyttyä lukituslaitetta ja ovensuljinta tai ovikoneistoa. Lisäksi huomioitava tahdistin, varmistin sekä passiivioven ovensuljin. Paniikkipuomin toiminta ohjataan keskitetyn paloilmoitinjärjestelmän tai paikallisen savunilmaisimien ja oven hätäavauspainonapin kautta. Aktiiviovi: Paniikkipuomi Passiiviovi: Paniikkipuomi Hätäavauspainonappi Ovensuljin Kun paniikkipuomi ja painike on vapautettu, on poistuminen mahdollista molemmista ovista. Kulku sallitaan esimerkiksi kortinlukijalla. Lukituksen avaus avaimella tai impulssilaitteella ja ovi avataan painiketta tai vedintä käyttäen. 27
28 OVI PP5 (EN1125) PANIIKKIPOISTUMINEN Osastoiva / osastoimaton yksilehtinen ovi sähkömekaaniset lukituslaiteet / kulunvalvonta paniikkipuomit pariovikoneisto, tahdistin, varmistin Palo-ovissa on käytettävä tyyppihyväksyttyä lukituslaiteita, pariovikoneisto, lisäksi huomioitava tahdistin, varmistin. Aktiiviovi: Paniikkipuomi Passiiviovi: Paniikkipuomi Pariovikoneisto ja impulssilaitteet Paniikkipuomi varmistaa poistumisen molemmista ovista. Lukituksen avaus avaimella tai impulssilaitteella ja ovi avataan painiketta tai vedintä käyttäen. 28
