1 Kantavat rakenteet

2 Ruukki on metalliosaaja, johon voit tukeutua alusta loppuun, kun tarvitset metalleihin pohjautuvia materiaaleja, komponentteja, järjestelmiä ja ratkaisukokonaisuuksia. Kehitäe jatkuvasti toimintaae ja tuotevalikoimaae vastaamaan tarpeitasi. Sisältö Teräsrungot ja kokonaistoimitukset Kevytorret Kantavat poimulevyt Kaareistetut poimulevyt Liittolevy Lisäominaisuudet

3 Kantavat rakenteet Teräs ja luovuus Teräs taipuu ja muovautuu suunnittelijan näkemyksen mukaan tarkoituksenmukaisiksi muodoiksi, jotka miellyttävät myös silmää. Teräs on tämän päivän rakennusmateriaali; luja, mittatarkka ja kierrätettävä. Se on tehty kestämään kauas tulevaisuuteen. Ruukki tarjoaa ratkaisuja uudis- ja korjausrakentamisen kantaviin rakenteisiin. Toimitukset sisältävät kohteeseen lasketut tuotteet ja rakenteet, jossa kaikki osat ja materiaalit toimivat saumattomasti yhdessä. Tämä on mahdollista pitkäaikaisen, jatkuvan tuotekehityksen ja seurannan tuloksena. 3

4 4

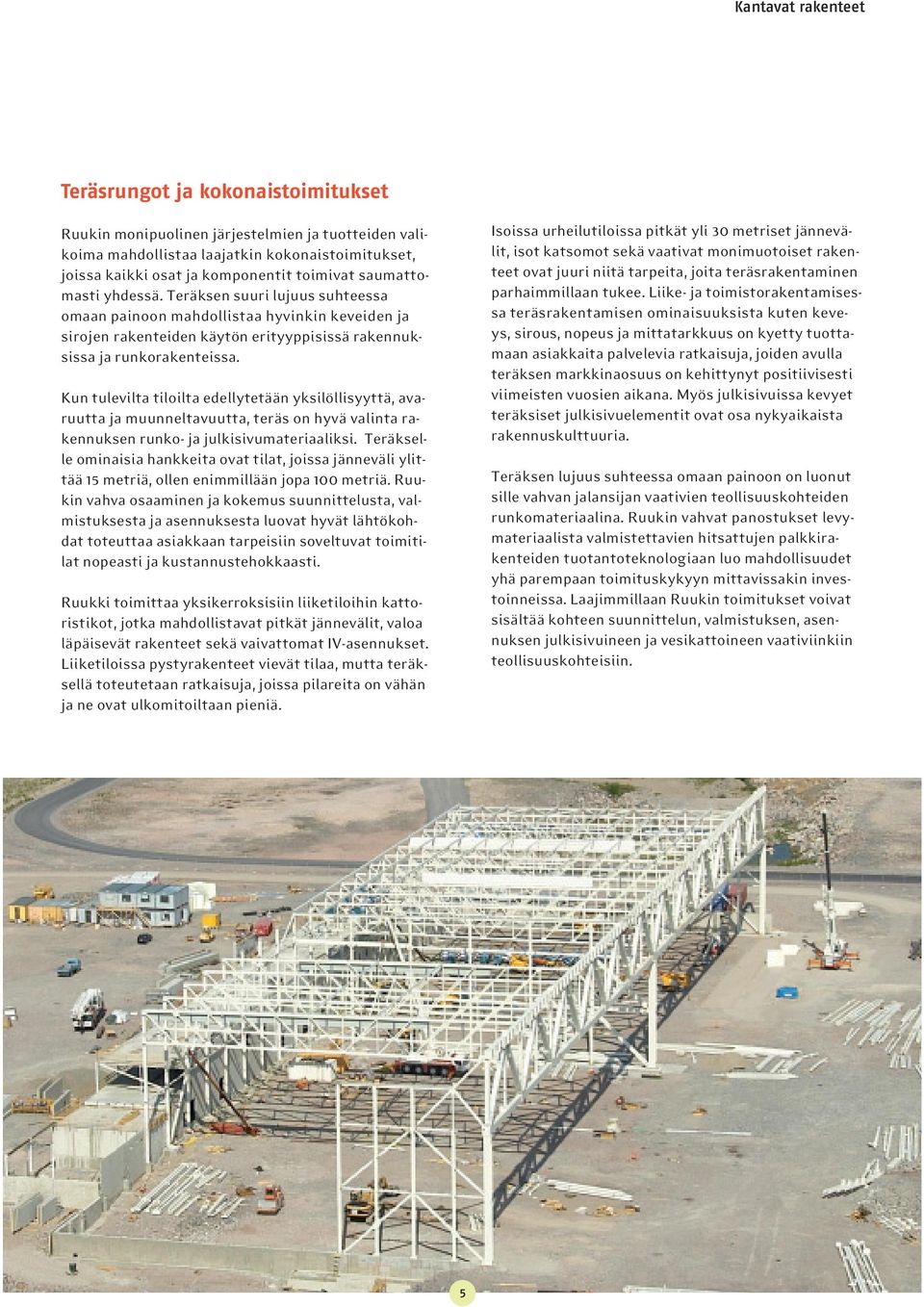

5 Kantavat rakenteet Teräsrungot ja kokonaistoimitukset Ruukin monipuolinen järjestelmien ja tuotteiden valikoima mahdollistaa laajatkin kokonaistoimitukset, joissa kaikki osat ja komponentit toimivat saumattomasti yhdessä. Teräksen suuri lujuus suhteessa omaan painoon mahdollistaa hyvinkin keveiden ja sirojen rakenteiden käytön erityyppisissä rakennuksissa ja runkorakenteissa. Kun tulevilta tiloilta edellytetään yksilöllisyyttä, avaruutta ja muunneltavuutta, teräs on hyvä valinta rakennuksen runko- ja julkisivumateriaaliksi. Teräkselle ominaisia hankkeita ovat tilat, joissa jänneväli ylittää 15 metriä, ollen eniillään jopa 100 metriä. Ruukin vahva osaaminen ja kokemus suunnittelusta, valmistuksesta ja asennuksesta luovat hyvät lähtökohdat toteuttaa asiakkaan tarpeisiin soveltuvat toimitilat nopeasti ja kustannustehokkaasti. Ruukki toimittaa yksikerroksisiin liiketiloihin kattoristikot, jotka mahdollistavat pitkät jännevälit, valoa läpäisevät rakenteet sekä vaivattomat IV-asennukset. Liiketiloissa pystyrakenteet vievät tilaa, mutta teräksellä toteutetaan ratkaisuja, joissa pilareita on vähän ja ne ovat ulkomitoiltaan pieniä. Isoissa urheilutiloissa pitkät yli 30 metriset jännevälit, isot katsomot sekä vaativat monimuotoiset rakenteet ovat juuri niitä tarpeita, joita teräsrakentaminen parhaiillaan tukee. Liike- ja toimistorakentamisessa teräsrakentamisen ominaisuuksista kuten keveys, sirous, nopeus ja mittatarkkuus on kyetty tuottamaan asiakkaita palvelevia ratkaisuja, joiden avulla teräksen markkinaosuus on kehittynyt positiivisesti viimeisten vuosien aikana. Myös julkisivuissa kevyet teräksiset julkisivuelementit ovat osa nykyaikaista rakennuskulttuuria. Teräksen lujuus suhteessa omaan painoon on luonut sille vahvan jalansijan vaativien teollisuuskohteiden runkomateriaalina. Ruukin vahvat panostukset levymateriaalista valmistettavien hitsattujen palkkirakenteiden tuotantoteknologiaan luo mahdollisuudet yhä parempaan toimituskykyyn mittavissakin investoinneissa. Laajiillaan Ruukin toimitukset voivat sisältää kohteen suunnittelun, valmistuksen, asennuksen julkisivuineen ja vesikattoineen vaativiinkiin teollisuuskohteisiin. 5

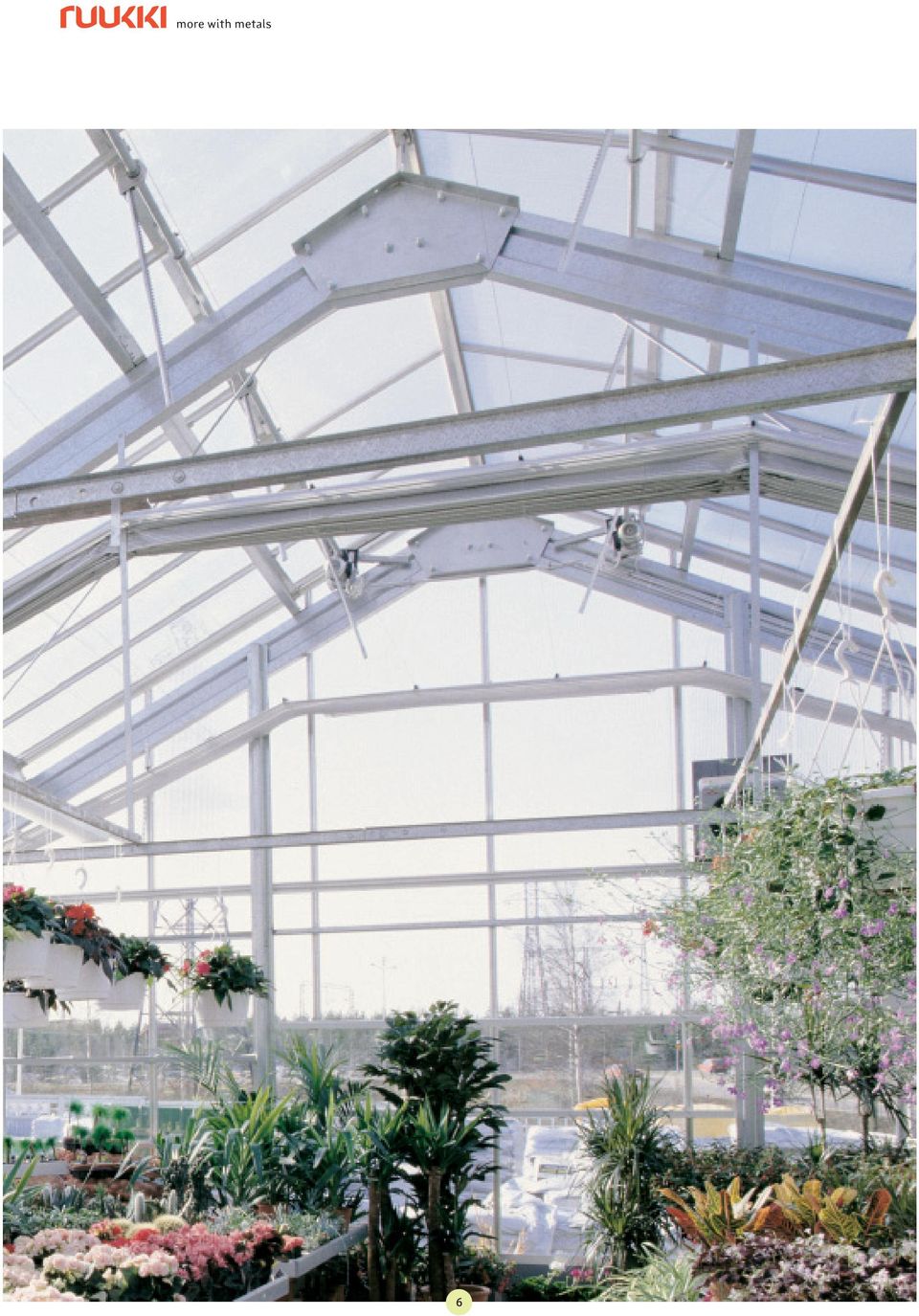

6 6

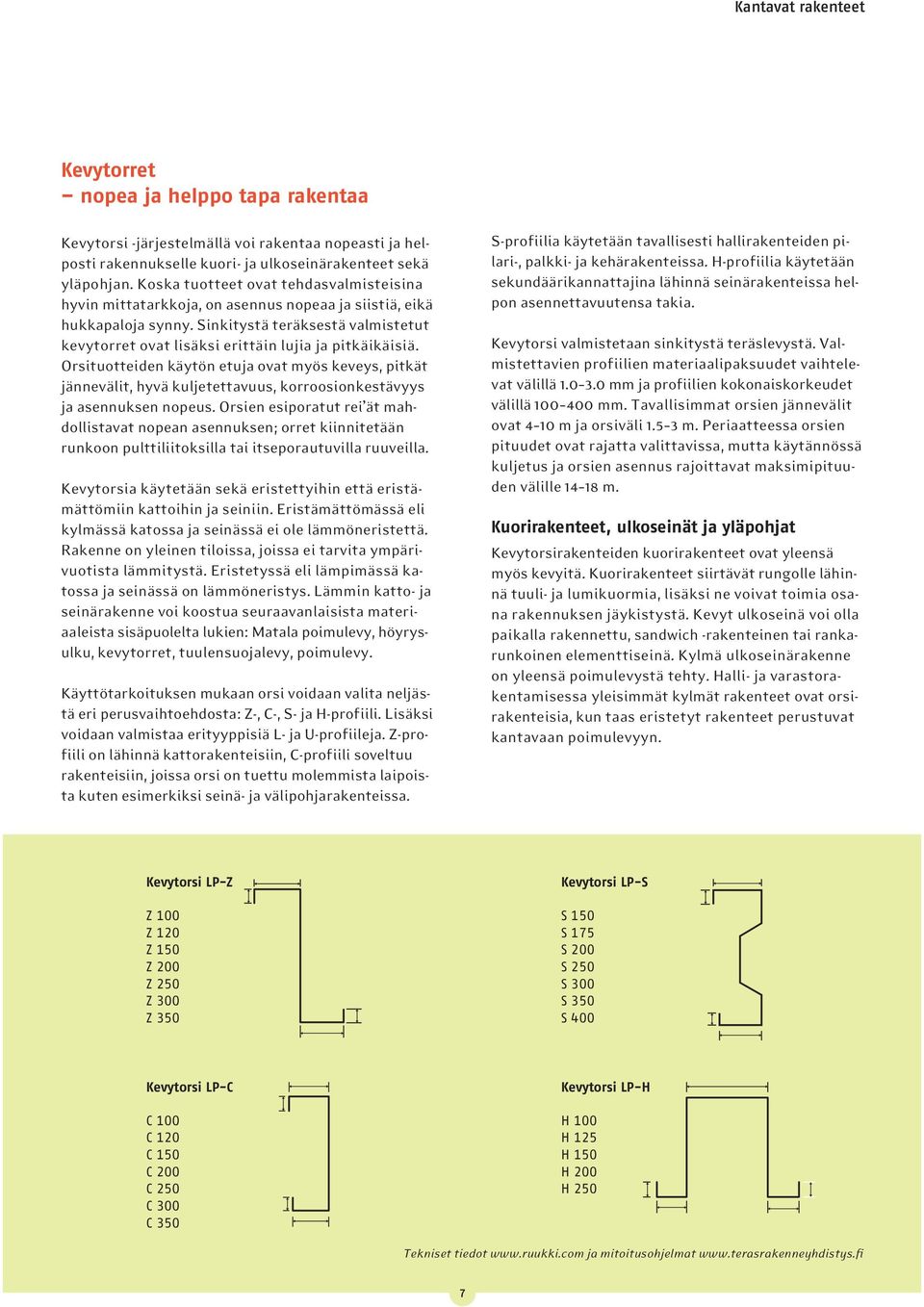

7 Kantavat rakenteet Kevytorret nopea ja helppo tapa rakentaa Kevytorsi -järjestelmällä voi rakentaa nopeasti ja helposti rakennukselle kuori- ja ulkoseinärakenteet sekä yläpohjan. Koska tuotteet ovat tehdasvalmisteisina hyvin mittatarkkoja, on asennus nopeaa ja siistiä, eikä hukkapaloja synny. Sinkitystä teräksestä valmistetut kevytorret ovat lisäksi erittäin lujia ja pitkäikäisiä. Orsituotteiden käytön etuja ovat myös keveys, pitkät jännevälit, hyvä kuljetettavuus, korroosionkestävyys ja asennuksen nopeus. Orsien esiporatut rei ät mahdollistavat nopean asennuksen; orret kiinnitetään runkoon pulttiliitoksilla tai itseporautuvilla ruuveilla. Kevytorsia käytetään sekä eristettyihin että eristämättömiin kattoihin ja seiniin. Eristämättömässä eli kylmässä katossa ja seinässä ei ole läöneristettä. Rakenne on yleinen tiloissa, joissa ei tarvita ympärivuotista läitystä. Eristetyssä eli lämpimässä katossa ja seinässä on läöneristys. Läin katto- ja seinärakenne voi koostua seuraavanlaisista materiaaleista sisäpuolelta lukien: Matala poimulevy, höyrysulku, kevytorret, tuulensuojalevy, poimulevy. Käyttötarkoituksen mukaan orsi voidaan valita neljästä eri perusvaihtoehdosta: Z-, C-, S- ja H-profiili. Lisäksi voidaan valmistaa erityyppisiä L- ja U-profiileja. Z-profiili on lähinnä kattorakenteisiin, C-profiili soveltuu rakenteisiin, joissa orsi on tuettu moleista laipoista kuten esimerkiksi seinä- ja välipohjarakenteissa. S-profiilia käytetään tavallisesti hallirakenteiden pilari-, palkki- ja kehärakenteissa. H-profiilia käytetään sekundäärikannattajina lähinnä seinärakenteissa helpon asennettavuutensa takia. Kevytorsi valmistetaan sinkitystä teräslevystä. Valmistettavien profiilien materiaalipaksuudet vaihtelevat välillä ja profiilien kokonaiskorkeudet välillä Tavallisiat orsien jännevälit ovat 4 10 m ja orsiväli m. Periaatteessa orsien pituudet ovat rajatta valittavissa, mutta käytännössä kuljetus ja orsien asennus rajoittavat maksimipituuden välille m. Kuorirakenteet, ulkoseinät ja yläpohjat Kevytorsirakenteiden kuorirakenteet ovat yleensä myös kevyitä. Kuorirakenteet siirtävät rungolle lähinnä tuuli- ja lumikuormia, lisäksi ne voivat toimia osana rakennuksen jäykistystä. Kevyt ulkoseinä voi olla paikalla rakennettu, sandwich -rakenteinen tai rankarunkoinen elementtiseinä. Kylmä ulkoseinärakenne on yleensä poimulevystä tehty. Halli- ja varastorakentamisessa yleisiät kylmät rakenteet ovat orsirakenteisia, kun taas eristetyt rakenteet perustuvat kantavaan poimulevyyn. Kevytorsi LP-Z Z 100 Z 120 Z 150 Z 200 Z 250 Z 300 Z 350 Kevytorsi LP-S S 150 S 175 S 200 S 250 S 300 S 350 S 400 Kevytorsi LP-C C 100 C 120 C 150 C 200 C 250 C 300 C 350 Kevytorsi LP-H H 100 H 125 H 150 H 200 H 250 Tekniset tiedot ja mitoitusohjelmat 7

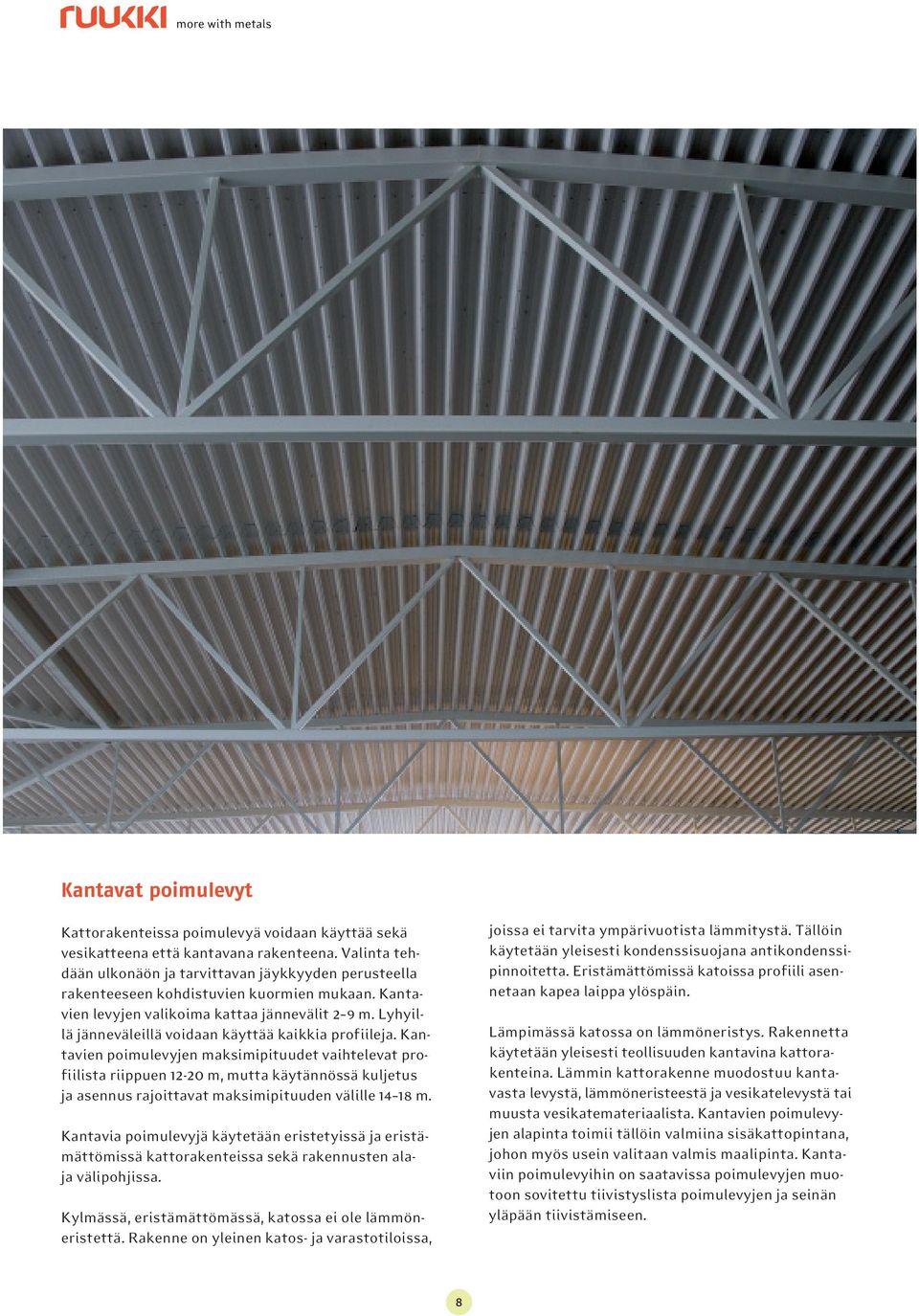

8 Kantavat poimulevyt Kattorakenteissa poimulevyä voidaan käyttää sekä vesikatteena että kantavana rakenteena. Valinta tehdään ulkonäön ja tarvittavan jäykkyyden perusteella rakenteeseen kohdistuvien kuormien mukaan. Kantavien levyjen valikoima kattaa jännevälit 2 9 m. Lyhyillä jänneväleillä voidaan käyttää kaikkia profiileja. Kantavien poimulevyjen maksimipituudet vaihtelevat profiilista riippuen m, mutta käytännössä kuljetus ja asennus rajoittavat maksimipituuden välille m. Kantavia poimulevyjä käytetään eristetyissä ja eristämättömissä kattorakenteissa sekä rakennusten alaja välipohjissa. Kylmässä, eristämättömässä, katossa ei ole läöneristettä. Rakenne on yleinen katos- ja varastotiloissa, joissa ei tarvita ympärivuotista läitystä. Tällöin käytetään yleisesti kondenssisuojana antikondenssipinnoitetta. Eristämättömissä katoissa profiili asennetaan kapea laippa ylöspäin. Lämpimässä katossa on läöneristys. Rakennetta käytetään yleisesti teollisuuden kantavina kattorakenteina. Läin kattorakenne muodostuu kantavasta levystä, läöneristeestä ja vesikatelevystä tai muusta vesikatemateriaalista. Kantavien poimulevyjen alapinta toimii tällöin valmiina sisäkattopintana, johon myös usein valitaan valmis maalipinta. Kantaviin poimulevyihin on saatavissa poimulevyjen muotoon sovitettu tiivistyslista poimulevyjen ja seinän yläpään tiivistämiseen. 8

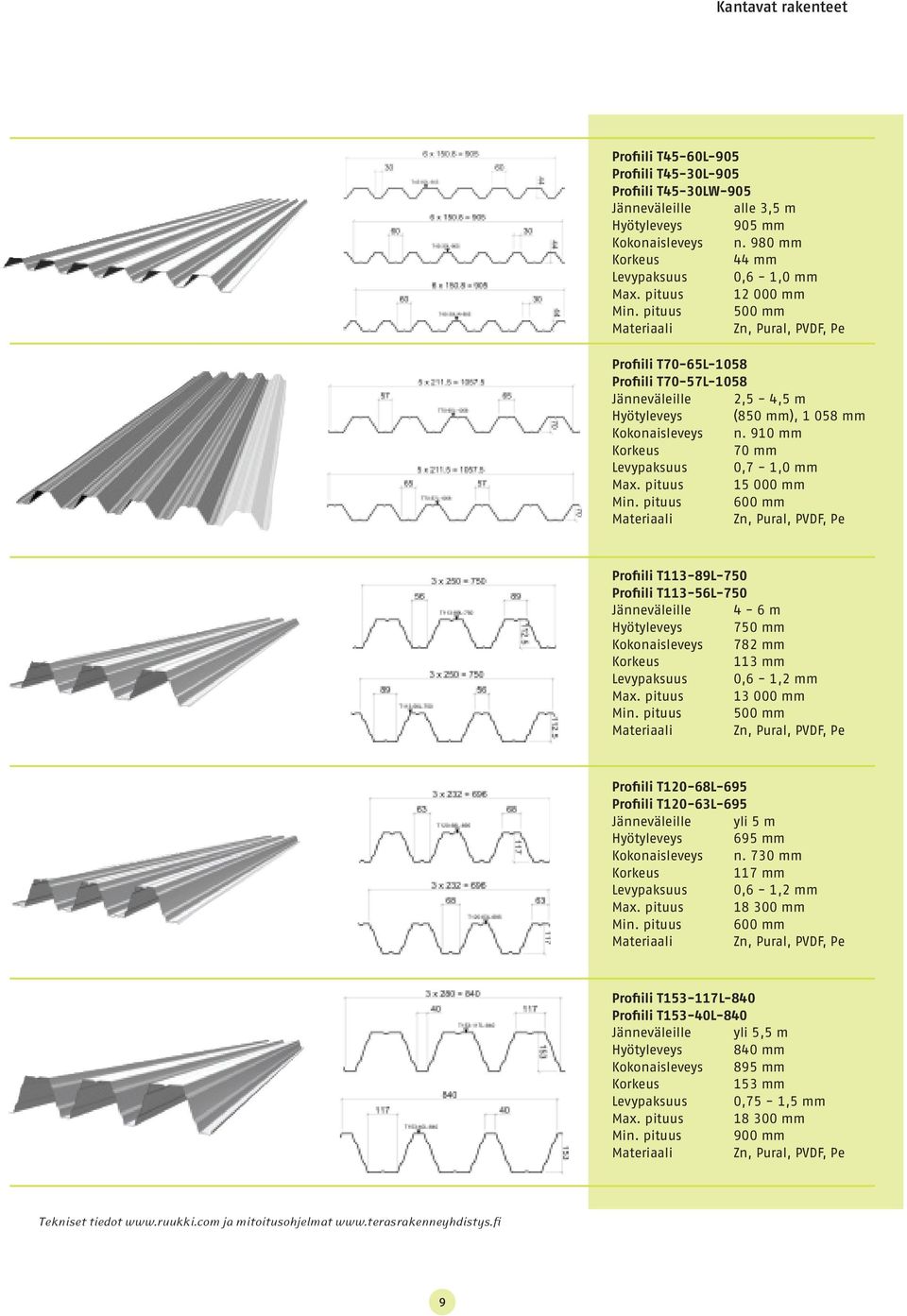

9 Kantavat rakenteet Profiili T45-60L-905 Profiili T45-30L-905 Profiili T45-30LW-905 Jänneväleille alle 3,5 m Hyötyleveys 905 Kokonaisleveys n. 980 Korkeus 44 Levypaksuus 0,6-1,0 Max. pituus Min. pituus 500 Materiaali Zn, Pural, PVDF, Pe Profiili T70-65L-1058 Profiili T70-57L-1058 Jänneväleille 2,5-4,5 m Hyötyleveys (850 ), Kokonaisleveys n. 910 Korkeus 70 Levypaksuus 0,7-1,0 Max. pituus Min. pituus 600 Materiaali Zn, Pural, PVDF, Pe Profiili T113-89L-750 Profiili T113-56L-750 Jänneväleille 4-6 m Hyötyleveys 750 Kokonaisleveys 782 Korkeus 113 Levypaksuus 0,6-1,2 Max. pituus Min. pituus 500 Materiaali Zn, Pural, PVDF, Pe Profiili T120-68L-695 Profiili T120-63L-695 Jänneväleille yli 5 m Hyötyleveys 695 Kokonaisleveys n. 730 Korkeus 117 Levypaksuus 0,6-1,2 Max. pituus Min. pituus 600 Materiaali Zn, Pural, PVDF, Pe Profiili T L-840 Profiili T153-40L-840 Jänneväleille yli 5,5 m Hyötyleveys 840 Kokonaisleveys 895 Korkeus 153 Levypaksuus 0,75-1,5 Max. pituus Min. pituus 900 Materiaali Zn, Pural, PVDF, Pe Tekniset tiedot ja mitoitusohjelmat 9

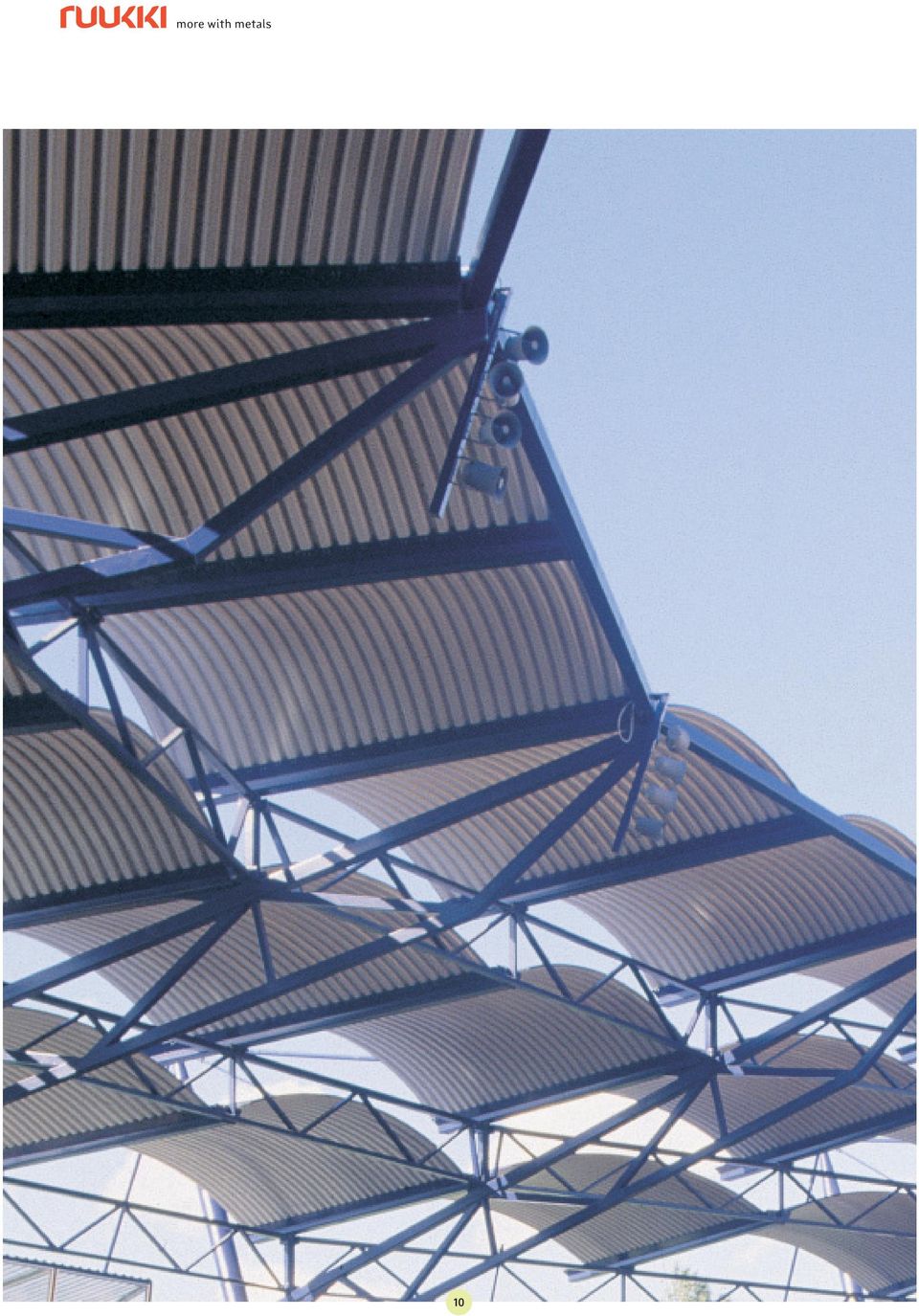

10 10

11 Kantavat rakenteet Kaareistettu kantava poimulevy Kaareistettu kantava poimulevy koostuu yhdestä tai kahdesta poimulevystä. Läittämättömissä tiloissa käytetään yksikerrosrakennetta. Kaksikerrosrakenteessa kahden levyn väliin asennetaan mineraalivilla läöneristeeksi. Taivutettavat kaarilevyt ovat T45 sekä T120. Kaareistettu kantava poimulevy soveltuu erilaisiin katoksiin, sisäänkäynteihin ja katsomorakenteisiin. Se toimii itsekantavana rakenteena, eikä alapuolisia tukirakenteita tarvita. Kaareistettu kantava poimulevy on tyyppihyväksytty. Ainevahvuudet vaihtelevat välillä Levyissä käytettävät pinnoitteet ovat kuumasinkitys, PVDF, Pural ja Polyesteri. Kaareistettu kantava poimulevy voidaan suunnitella yksilölliseksi muuttamalla kaaren sädettä. Poimulevyn tyyppi, ainepaksuus sekä materiaalin lujuus ja muut ominaisuudet vaikuttavat kaaren taivutussäteeseen. Kaareistettu poimulevy vesikattoihin ja julkisivuihin Kaareistetut poimulevyt vesikattoihin ja julkisivuihin tehdään profiililevyistä S18, T20 ja T45. Kaareistettu poimulevy on suunniteltu antamaan pehmeitä muotoja esimerkiksi rakennusten kulmiin ja räystäisiin. Käyttökohteina ovat myös erilaiset pienet katokset. Kaareistettu poimulevy vaatii tukirakenteet, sillä se ei ole kantava profiili. Kaareistettu poimulevy sopii yhdistettäväksi muihin Ruukin julkisivutuotteisiin kuten esimerkiksi poimulevyihin tai julkisivukasetteihin. Kaareistettu poimulevy käytettävän teräksen ainevahvuus on 0.7 ja ruostumattomalla ja haponkestävällä teräksellä 0.5. Maalipinnoitteista PVDF sopii erinomaisesti jyrkempiin taivutuksiin, mutta myös muut maalipinnoitteet ovat mahdollisia. Profiilimitoitukset ovat samat kuin Ruukin vakioprofiileissa, (katso Poimulevyt sivulta 15). Mittatarkkuuden ansiosta asennustyö on erittäin helppoa. Kaareistettu kantava poimulevy Profiili T45-30L-905* Hyötyleveys Ainevahvuus R min. m 905 0,60 18, ,70 12, ,80 7, ,90 5, ,00 4, ,00 3,0 * Minimipituus Kaareistettu kantava poimulevy Profiili T120-63L-695* Hyötyleveys Ainevahvuus R min. m 695 0,80 20, ,90 18, ,00 16, ,10 14, ,20 13,0 * Minimipituus Kaareistettu poimulevy Profiili Raaka-aineleveys Ainevahvuus R min. S * , T * , T * , * Minimipituus R max. J min. L min. R J ja L kuvaavat taivutusten välisiä suoria minimiosuuksia. Tekniset tiedot 11

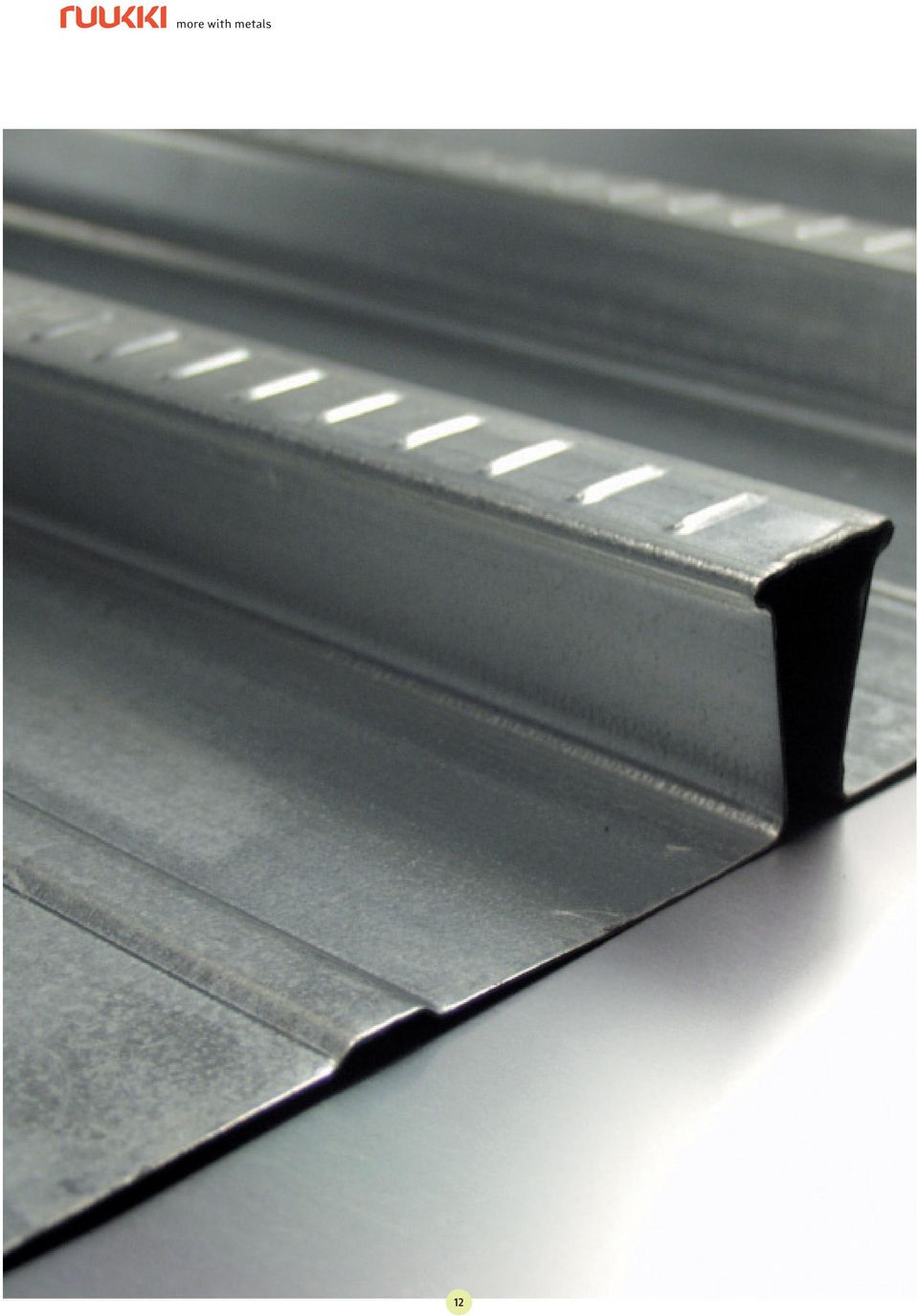

12 12

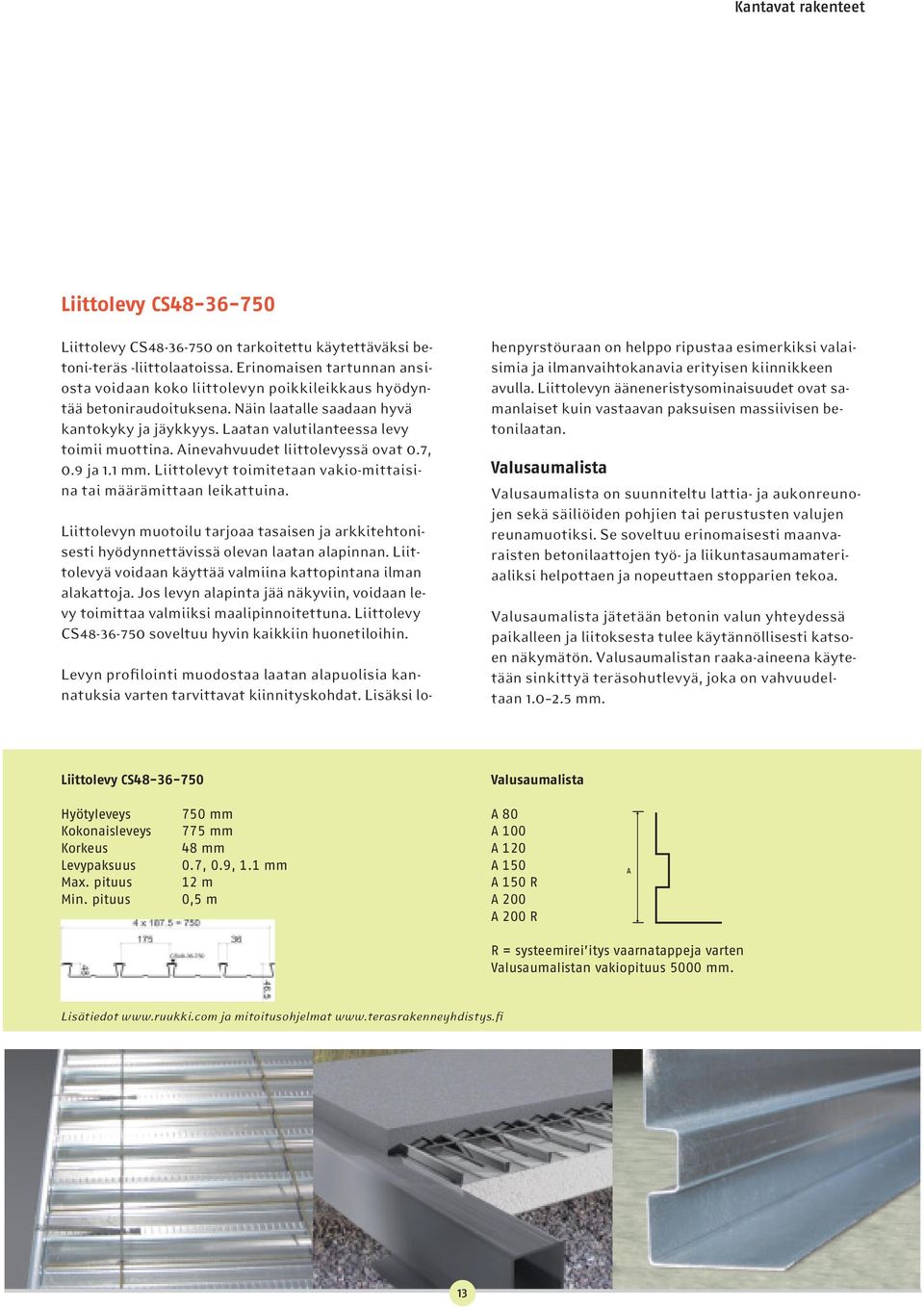

13 Kantavat rakenteet Liittolevy CS Liittolevy CS on tarkoitettu käytettäväksi betoni-teräs -liittolaatoissa. Erinomaisen tartunnan ansiosta voidaan koko liittolevyn poikkileikkaus hyödyntää betoniraudoituksena. Näin laatalle saadaan hyvä kantokyky ja jäykkyys. Laatan valutilanteessa levy toimii muottina. Ainevahvuudet liittolevyssä ovat 0.7, 0.9 ja 1.1. Liittolevyt toimitetaan vakio-mittaisina tai määrämittaan leikattuina. Liittolevyn muotoilu tarjoaa tasaisen ja arkkitehtonisesti hyödynnettävissä olevan laatan alapinnan. Liittolevyä voidaan käyttää valmiina kattopintana ilman alakattoja. Jos levyn alapinta jää näkyviin, voidaan levy toimittaa valmiiksi maalipinnoitettuna. Liittolevy CS soveltuu hyvin kaikkiin huonetiloihin. Levyn profilointi muodostaa laatan alapuolisia kannatuksia varten tarvittavat kiinnityskohdat. Lisäksi lohenpyrstöuraan on helppo ripustaa esimerkiksi valaisimia ja ilmanvaihtokanavia erityisen kiinnikkeen avulla. Liittolevyn ääneneristysominaisuudet ovat samanlaiset kuin vastaavan paksuisen massiivisen betonilaatan. Valusaumalista Valusaumalista on suunniteltu lattia- ja aukonreunojen sekä säiliöiden pohjien tai perustusten valujen reunamuotiksi. Se soveltuu erinomaisesti maanvaraisten betonilaattojen työ- ja liikuntasaumamateriaaliksi helpottaen ja nopeuttaen stopparien tekoa. Valusaumalista jätetään betonin valun yhteydessä paikalleen ja liitoksesta tulee käytännöllisesti katsoen näkymätön. Valusaumalistan raaka-aineena käytetään sinkittyä teräsohutlevyä, joka on vahvuudeltaan Liittolevy CS Valusaumalista Hyötyleveys Kokonaisleveys Korkeus Levypaksuus Max. pituus Min. pituus , 0.9, m 0,5 m A 80 A 100 A 120 A 150 A 150 R A 200 A 200 R R = systeemirei itys vaarnatappeja varten Valusaumalistan vakiopituus Lisätiedot ja mitoitusohjelmat 13

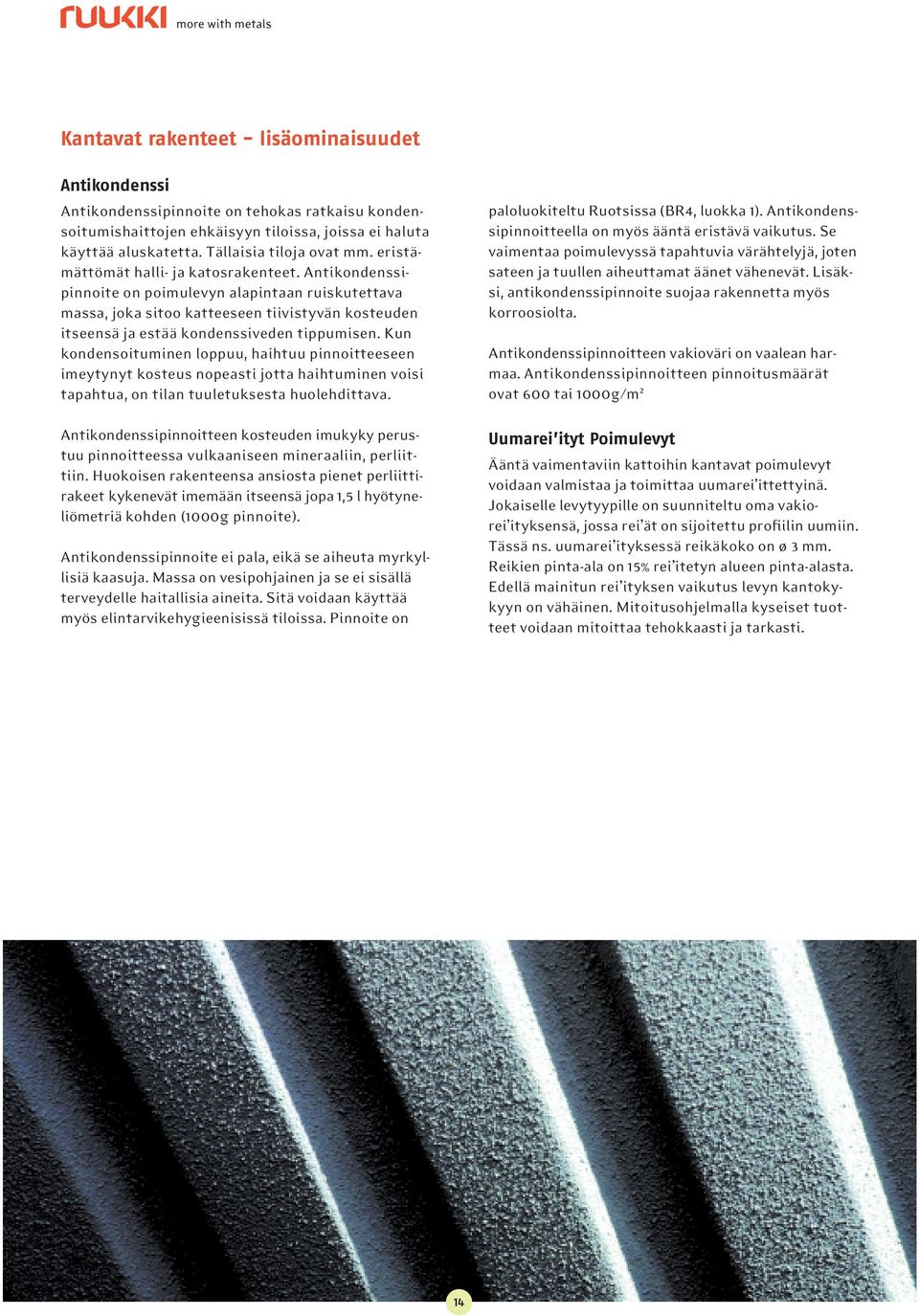

14 Kantavat rakenteet - lisäominaisuudet Antikondenssi Antikondenssipinnoite on tehokas ratkaisu kondensoitumishaittojen ehkäisyyn tiloissa, joissa ei haluta käyttää aluskatetta. Tällaisia tiloja ovat. eristämättömät halli- ja katosrakenteet. Antikondenssipinnoite on poimulevyn alapintaan ruiskutettava massa, joka sitoo katteeseen tiivistyvän kosteuden itseensä ja estää kondenssiveden tippumisen. Kun kondensoituminen loppuu, haihtuu pinnoitteeseen imeytynyt kosteus nopeasti jotta haihtuminen voisi tapahtua, on tilan tuuletuksesta huolehdittava. Antikondenssipinnoitteen kosteuden imukyky perustuu pinnoitteessa vulkaaniseen mineraaliin, perliittiin. Huokoisen rakenteensa ansiosta pienet perliittirakeet kykenevät imemään itseensä jopa 1,5 l hyötyneliömetriä kohden (1000g pinnoite). Antikondenssipinnoite ei pala, eikä se aiheuta myrkyllisiä kaasuja. Massa on vesipohjainen ja se ei sisällä terveydelle haitallisia aineita. Sitä voidaan käyttää myös elintarvikehygieenisissä tiloissa. Pinnoite on paloluokiteltu Ruotsissa (BR4, luokka 1). Antikondenssipinnoitteella on myös ääntä eristävä vaikutus. Se vaimentaa poimulevyssä tapahtuvia värähtelyjä, joten sateen ja tuullen aiheuttamat äänet vähenevät. Lisäksi, antikondenssipinnoite suojaa rakennetta myös korroosiolta. Antikondenssipinnoitteen vakioväri on vaalean harmaa. Antikondenssipinnoitteen pinnoitusmäärät ovat 600 tai 1000g/m 2 Uumarei ityt Poimulevyt Ääntä vaimentaviin kattoihin kantavat poimulevyt voidaan valmistaa ja toimittaa uumarei ittettyinä. Jokaiselle levytyypille on suunniteltu oma vakiorei ityksensä, jossa rei ät on sijoitettu profiilin uumiin. Tässä ns. uumarei ityksessä reikäkoko on ø 3. Reikien pinta-ala on 15% rei itetyn alueen pinta-alasta. Edellä mainitun rei ityksen vaikutus levyn kantokykyyn on vähäinen. Mitoitusohjelmalla kyseiset tuotteet voidaan mitoittaa tehokkaasti ja tarkasti. 14

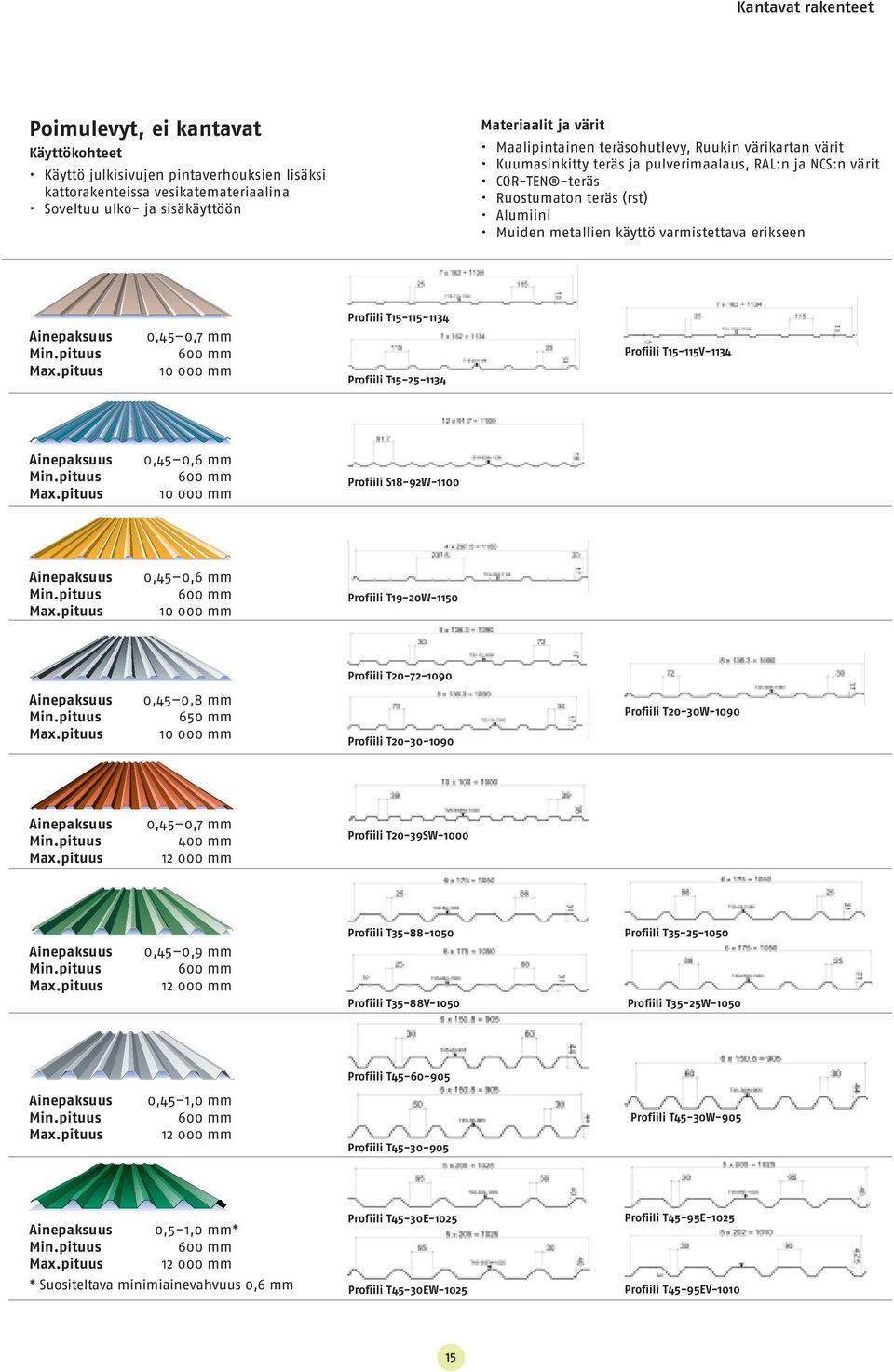

15 Kantavat rakenteet Poimulevyt, ei kantavat Käyttökohteet Käyttö julkisivujen pintaverhouksien lisäksi kattorakenteissa vesikatemateriaalina Soveltuu ulko- ja sisäkäyttöön Materiaalit ja värit Maalipintainen teräsohutlevy, Ruukin värikartan värit Kuumasinkitty teräs ja pulverimaalaus, RAL:n ja NCS:n värit COR-TEN -teräs Ruostumaton teräs (rst) Alumiini Muiden metallien käyttö varmistettava erikseen Ainepaksuus Min.pituus Max.pituus 0,45 0, Profiili T Profiili T Profiili T15-115V-1134 Ainepaksuus Min.pituus Max.pituus 0,45 0, Profiili S18-92W-1100 Ainepaksuus Min.pituus Max.pituus 0,45 0, Profiili T19-20W-1150 Profiili T Ainepaksuus Min.pituus Max.pituus 0,45 0, Profiili T Profiili T20-30W-1090 Ainepaksuus Min.pituus Max.pituus 0,45 0, Profiili T20-39SW-1000 Ainepaksuus Min.pituus Max.pituus 0,45 0, Profiili T Profiili T35-88V-1050 Profiili T Profiili T35-25W-1050 Profiili T Ainepaksuus Min.pituus Max.pituus 0,45 1, Profiili T Profiili T45-30W-905 Ainepaksuus 0,5 1,0 * Min.pituus 600 Max.pituus * Suositeltava minimiainevahvuus 0,6 Profiili T45-30E-1025 Profiili T45-30EW-1025 Profiili T45-95E-1025 Profiili T45-95EV
