1

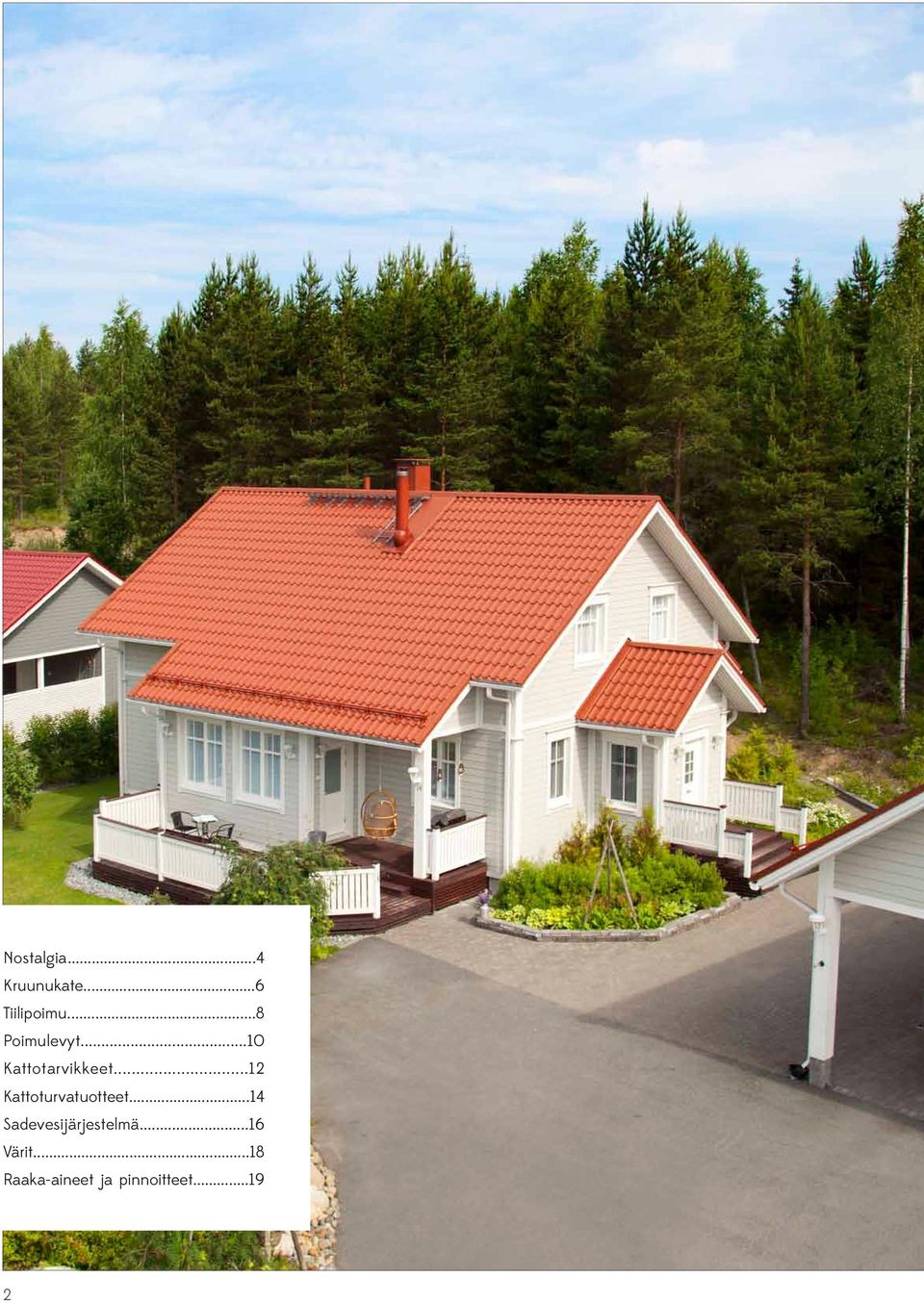

2 Nostalgia...4 Kruunukate...6 Tiilipoimu...8 Poimulevyt...10 Kattotarvikkeet...12 Kattoturvatuotteet...14 Sadevesijärjestelmä...16 Värit...18 Raaka-aineet ja pinnoitteet

3 tärkeä osa maisemaa Poimukate Kattopaketti on kotimainen korkealuokkainen teräskatto, joka on suojannut suomalaisia koteja vaativissa olosuhteissa jo yli 55 vuoden ajan. Poimukatteen teräskatto on laadukas, pitkäikäinen ja tyylikäs valinta kotisi kruunuksi. Tarjoamme erilaisia taloihin ja ympäristöihin sopivia profiili- ja värivaihtoehtoja takuupinnoitetusta teräsohutlevystä. Teräskaton asentamisen helppous ja keveys mahdollistavat sen käytön sekä uudis- että korjausrakentamisessa. Kotimainen, nykyaikainen tuotanto takaa nopeat toimitukset ja käyttämämme laadukkaat raaka-aineet tarjoavat kilpailukykyisen hintalaatusuhteen. 3

4 Väsymätöntä ryhtiä Oikean profiilin ja värin valinta antaa talosi katolle näyttävyyttä. > Nostalgia 38W (P50 0,6 mm) - Väri: RR29 4

5 50 VUODEN TEKNINEN TAKUU nostalgia P50 Perinteisen suomalaisen peltikaton ajaton tyylikkyys yhdistyy Nostalgiassa nykyaikaisiin materiaaleihin ja kestävään lopputulokseen. Nostalgia säilyttää väsymättä ryhtinsä vuodesta toiseen. Kiinnitystekniikan ansiosta katteen asennus sujuu nopeasti ja helposti. Profiilin taittoräystäs luo yhtenäisen lopputuloksen myös räystäälle. Nostalgia pystysaumaprofiilia on saatavana P50 pinnoitteella. Myönnämme P50 pinnoitteelle 50 vuoden teknisen toimintatakuun ja 20 vuoden visuaalisen takuun. Itselukittuvan saumarakenteen ansiosta katteen asennus sujuu nopeasti ja helposti. Valittavanasi on useiden värivaihtoehtojen lisäksi kaksi eri katetyyppiä: sileä 38S sekä jäykisteurilla varustettu 38W. Nostalgia 38S 38 mm - pystysauman korkeus...38 mm 495 mm - levypaksuus...0,6 mm Nostalgia 38W 38 mm - hyötyleveys mm - max. pituus...8,0 m 495 mm - min. pituus...0,9 m Nostalgia-katelevyt valmistetaan aina pinnoitetusta 0,6 mm kuumasinkitystä teräksestä ja niissä käytetään ainoastaan 38 mm korkuista pystysaumausta. Tuotteessa on taittoräystäs. 5

6 Edustava vuodesta vuoteen Kruunukate säilyttää arvokkaan ulkonäkönsä edustavana vuodesta toiseen. > Kruunukate (P50 0,5 mm) - Väri: RR33 6

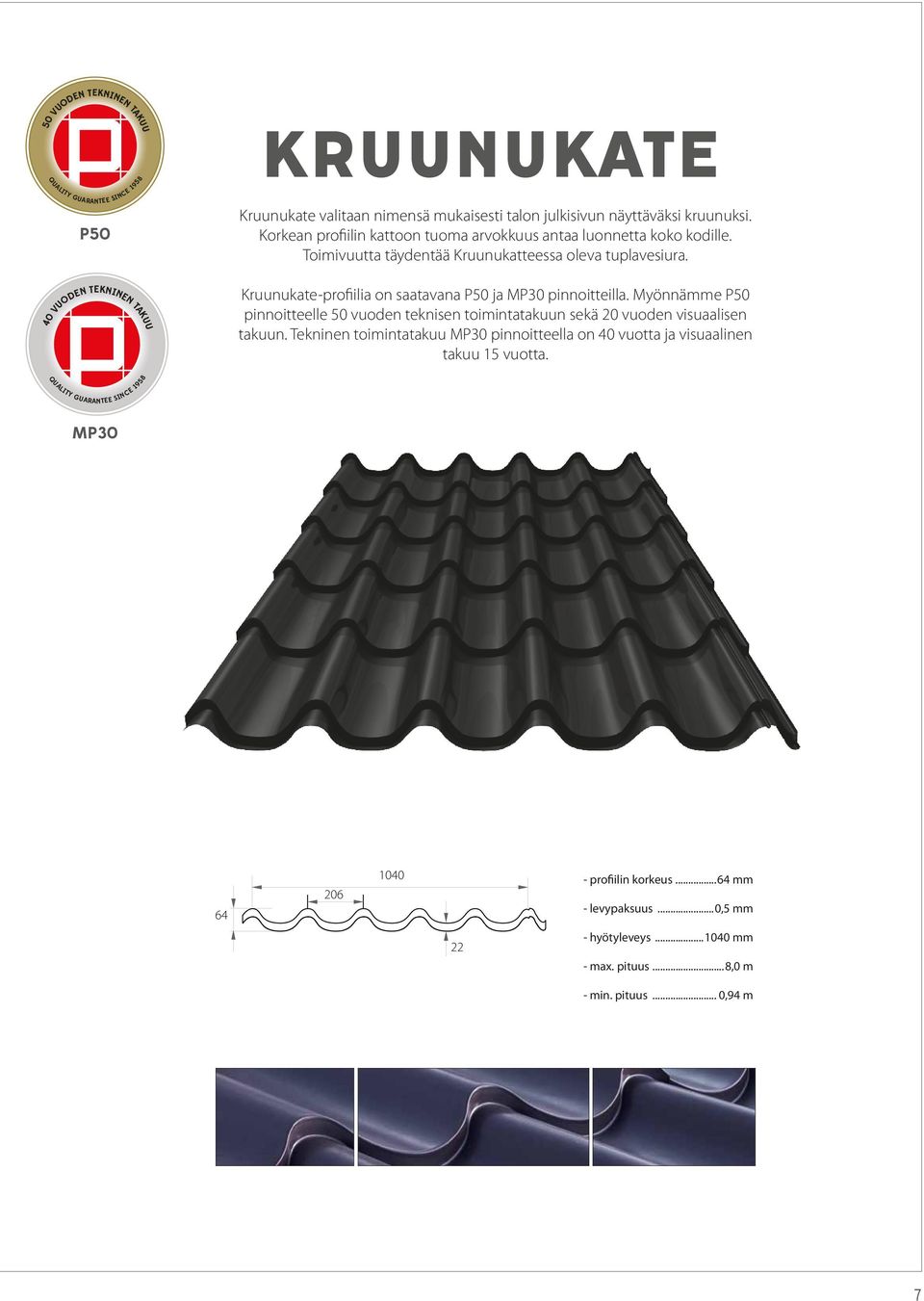

7 50 VUODEN TEKNINEN TAKUU P50 40 VUODEN TEKNINEN TAKUU kruunukate Kruunukate valitaan nimensä mukaisesti talon julkisivun näyttäväksi kruunuksi. Korkean profiilin kattoon tuoma arvokkuus antaa luonnetta koko kodille. Toimivuutta täydentää Kruunukatteessa oleva tuplavesiura. Kruunukate-profiilia on saatavana P50 ja MP30 pinnoitteilla. Myönnämme P50 pinnoitteelle 50 vuoden teknisen toimintatakuun sekä 20 vuoden visuaalisen takuun. Tekninen toimintatakuu MP30 pinnoitteella on 40 vuotta ja visuaalinen takuu 15 vuotta. MP profiilin korkeus...64 mm - levypaksuus...0,5 mm 22 - hyötyleveys mm - max. pituus...8,0 m - min. pituus... 0,94 m 7

8 Katsetta kestävää Tiilipoimu pitää pintansa säässä kuin säässä. Kevyet kattolevyt on helppo asentaa paikoilleen ilman erikoistyökaluja. > Tiilipoimu (P50 0,5 mm) - Väri: RR33 8

9 40 VUODEN TEKNINEN TAKUU 50 VUODEN TEKNINEN TAKUU tiilipoimu P50 Tiilipoimu on suosittu hieman matalampi profiilimalli, joka istuu täydellisesti suomalaiseen luontoon. Aaltomainen pehmeä muoto tarjoaa tyylikästä näyttävyyttä kodillesi. Tiilipoimu-profiilia on saatavana P50 ja MP30 pinnoitteilla. Myönnämme P50 pinnoitteelle 50 vuoden teknisen toimintatakuun sekä 20 vuoden visuaalisen takuun. Tekninen toimintatakuu MP30 pinnoitteella on 40 vuotta ja visuaalinen takuu 15 vuotta. MP , pystysauman korkeus...44 mm - levypaksuus...0,5 mm - hyötyleveys mm - max. pituus...8,0 m - min. pituus...1,2 m 9

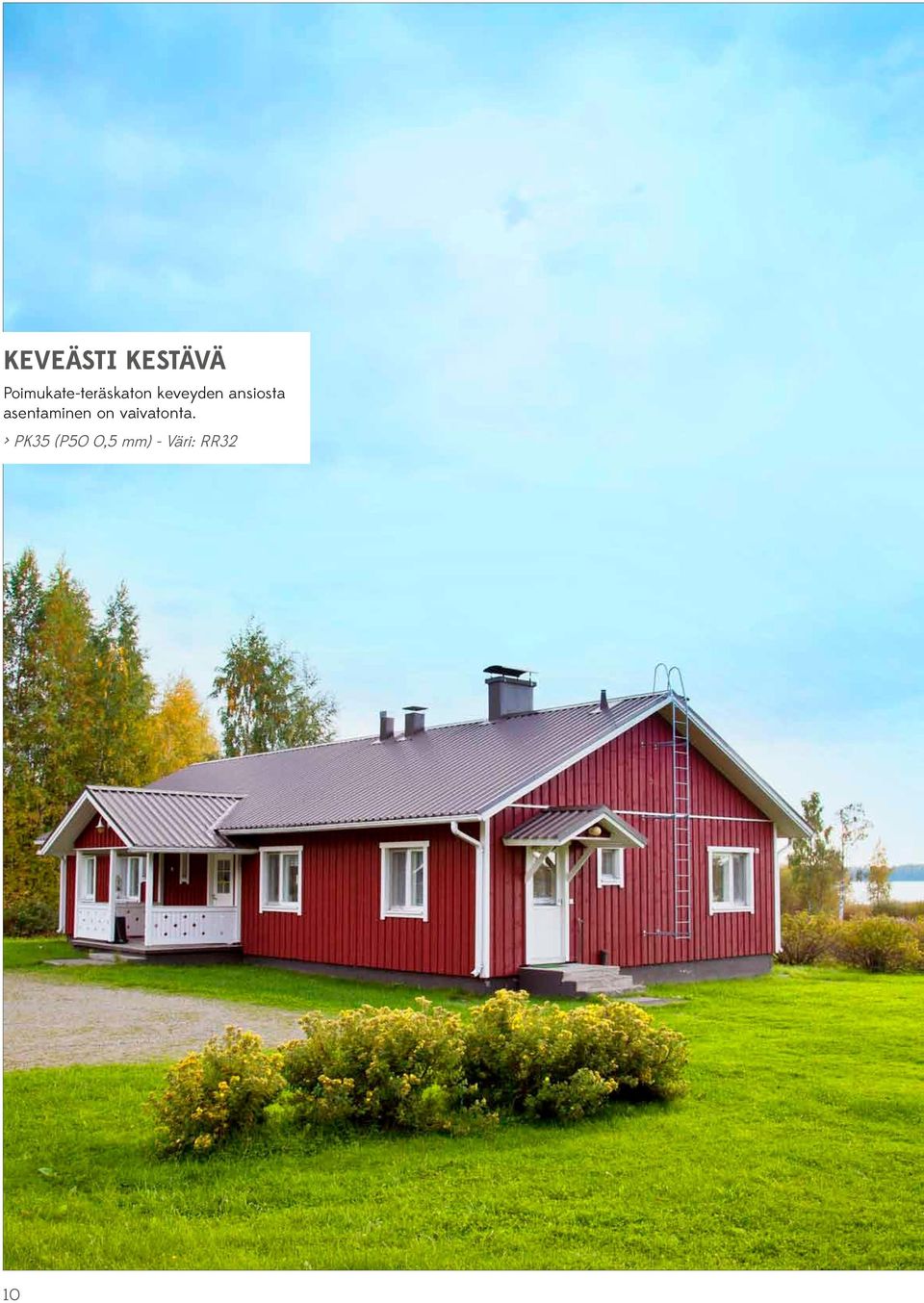

10 Keveästi kestävä Poimukate-teräskaton keveyden ansiosta asentaminen on vaivatonta. > PK35 (P50 0,5 mm) - Väri: RR32 10

11 40 VUODEN TEKNINEN TAKUU 30 VUODEN TEKNINEN TAKUU 50 VUODEN TEKNINEN TAKUU poimulevyt P50 Poimukatteen poimulevyjen malleista löytyy selkeän tyylikäs vaihtoehto kaikentyylisiin ja -ikäisiin rakennuksiin asuinrakentamisesta teollisuusrakentamiseen. Ajattomat poimulevyt antavat katolle persoonallisen ilmeen ja istuvat tyylikkäästi myös julkisivuihin. Suorauraisia poimulevyjä on saatavana kolmessa pinnoitteessa: P50, MP30 ja P25. Suorauraisten poimulevyjen tekninen toimintatakuu on pintamateriaalista riippuen 50, 40 tai 30 vuotta ja visuaalinen takuu 20, 15 tai 10 vuotta. A=Kattoon B=Seinään V=Seinään, jäykisteuralla =Pinnoitteen puoli MP30 pk15 pk17 Levypaksuus 0,45 0,6 mm Levypaksuus 0,45 0,6 mm B V P25 pk20e pk20r Levypaksuus 0,45 0,6 mm Levypaksuus 0,45 0,6 mm A B , A B , ,5 pk18 pk35 Levypaksuus 0,45 0,6 mm Levypaksuus 0,45 0,6 mm A B V pk45e pk45r Levypaksuus 0,45 0,6 mm Levypaksuus 0,45 0,6 mm A B V , A B

12 NOSTALGIA listat päätylista 85 x 50 x 40 mm seinänvieruslista 170 x 60 x 30 mm räystäslista 80 x 35 x 50 mm otsalista 95 x 85 mm harjan tiivistelista 45 x 30 x 45 mm 12

13 kattotarvikkeet Listoilla viimeistelet kattosi lopullisen ilmeen. Valikoimastamme löytyvät myös profiilisi sopivat tiivisteet, kiinnitystarvikkeet, läpiviennit sekä aluskate. Osien yhteensopivuus takaa ehjän ja tyylikkään lopputuloksen sekä nopeuttaa asennustyötä. harjalista, pyöreä harjalista, kantikas 150 x 150 mm harjan tuuletuskappale päätylista 130 x 80 mm aumakaton päätykappale harjakaton päätykappale jiirilevy 300 x 300 mm 600 x 600 mm räystäslista 50 x 40 mm harjan T-kappale aumakaton Y-kappale seinänvieruslista 170 x 200 mm taitelista 130 x 170 mm läpiviennit: otsalista tiivisteet Läpivienti 110, 125, 160 mm Huippuimuri 120 x 80 mm Aluskate kondenssisuojalla kateruuvit 25 x 4,8 mm 28 x 4,8 mm 50 x 4,8 mm 65 x 4,8 mm 13

14 Turvallista toimivuutta Poimukatteen kattoturvatuotteiden avulla yhdistät turvallisuuden, toimivuuden ja tyylikkyyden. > Seinätikkaat ja kattosilta - Väri: RR29 14

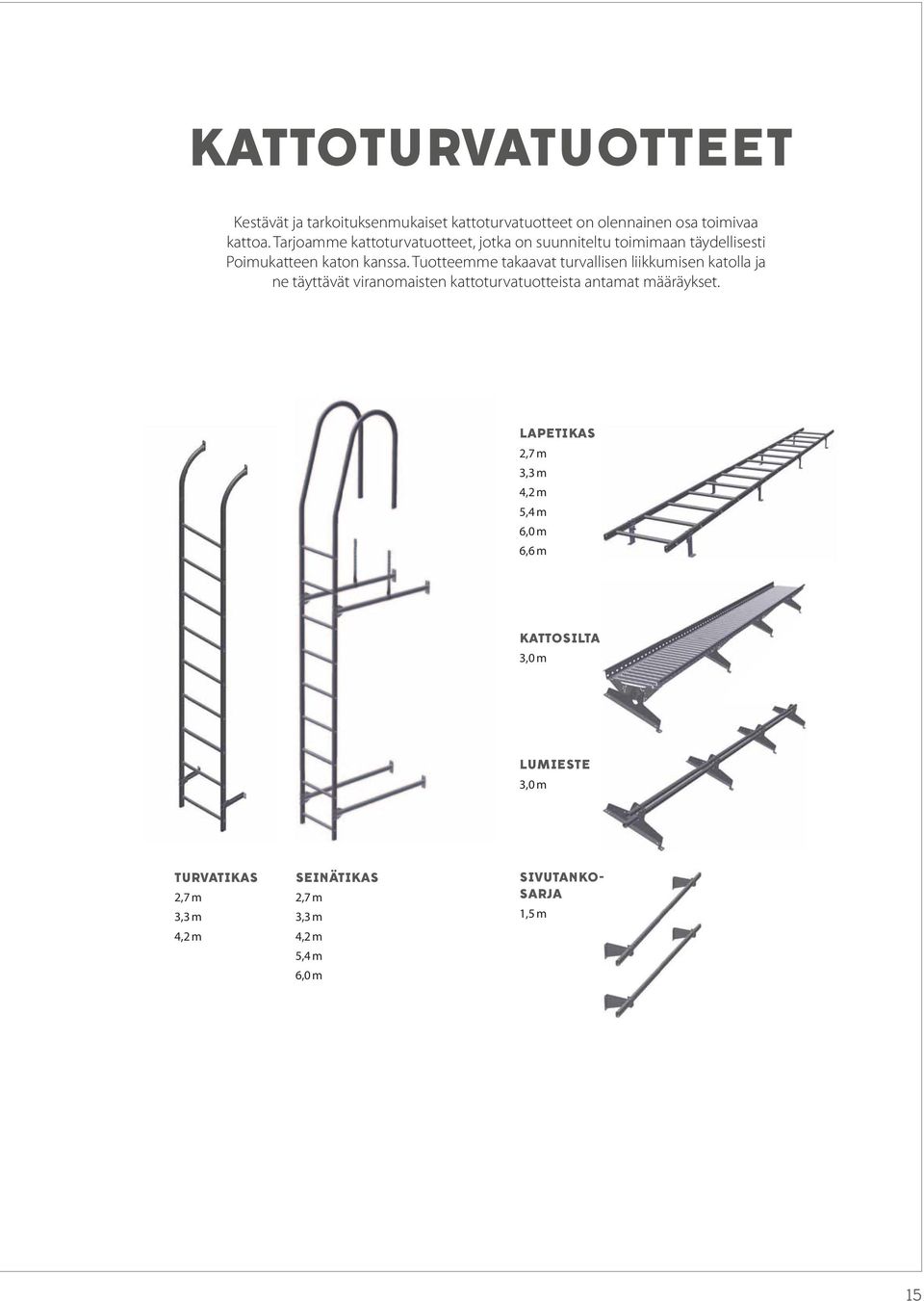

15 kattoturvatuotteet Kestävät ja tarkoituksenmukaiset kattoturvatuotteet on olennainen osa toimivaa kattoa. Tarjoamme kattoturvatuotteet, jotka on suunniteltu toimimaan täydellisesti Poimukatteen katon kanssa. Tuotteemme takaavat turvallisen liikkumisen katolla ja ne täyttävät viranomaisten kattoturvatuotteista antamat määräykset. lapetikas 2,7 m 3,3 m 4,2 m 5,4 m 6,0 m 6,6 m kattosilta 3,0 m lumieste 3,0 m turvatikas 2,7 m 3,3 m 4,2 m seinätikas 2,7 m 3,3 m 4,2 m 5,4 m 6,0 m sivutankosarja 1,5 m 15

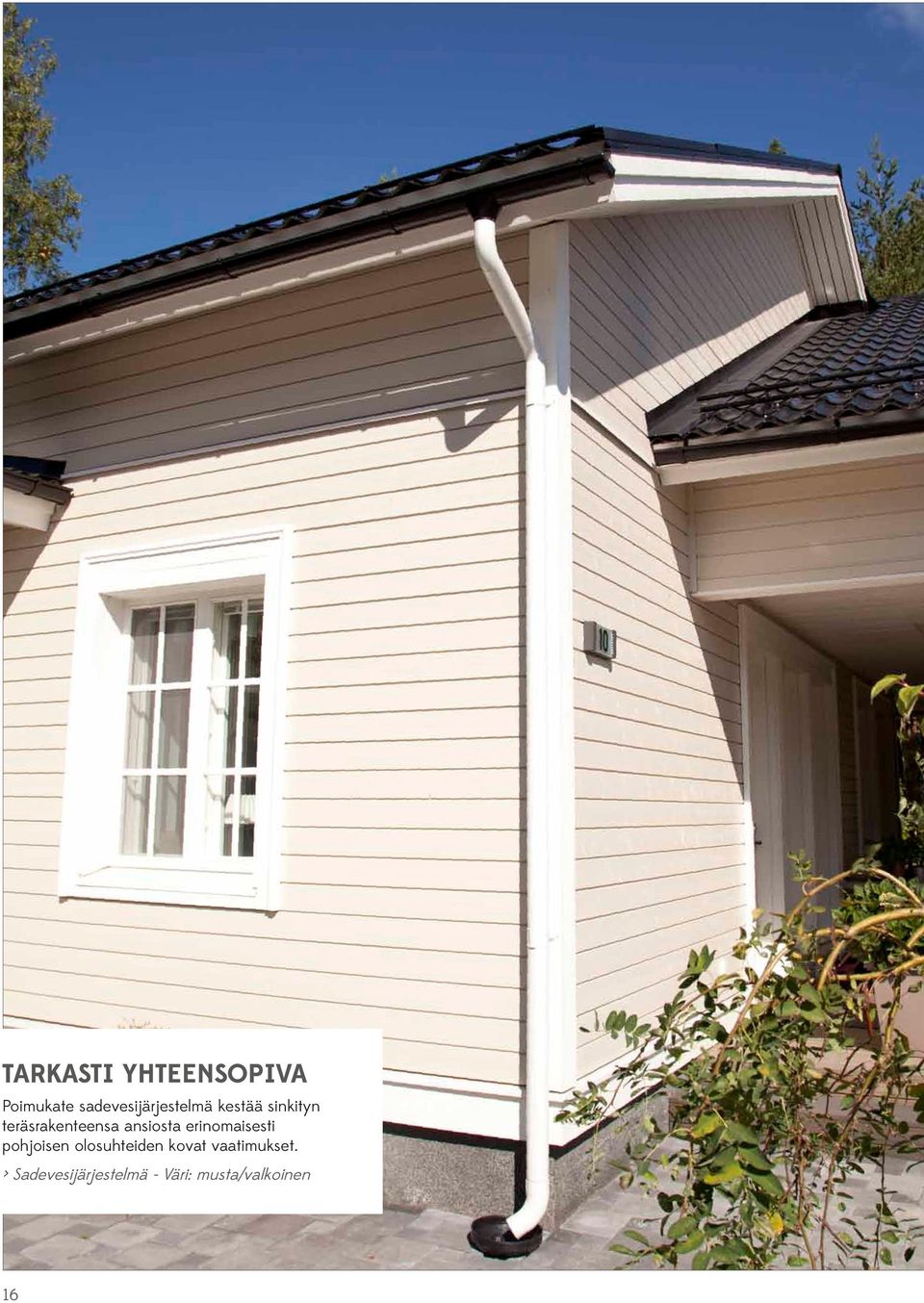

16 Tarkasti yhteensopiva Poimukate sadevesijärjestelmä kestää sinkityn teräsrakenteensa ansiosta erinomaisesti pohjoisen olosuhteiden kovat vaatimukset. > Sadevesijärjestelmä - Väri: musta/valkoinen 16

17 sadevesijärjestelmä Poimukate sadevesijärjestelmä on monipuolinen ja joustava kokonaisuus. Sadevesijärjestelmän kaikki osat valmistetaan kuumasinkitystä molemmin puolin maalipinnoitetusta 0,6 mm teräksestä. Mittatarkat osat on helppo liittää yhteen ja asentaa paikoilleen ilman erikoistyökaluja. Ohjeiden mukaisesti asennettu sadevesijärjestelmä on lähes huoltovapaa. Vuosittainen tarkastus ja kevyt puhdistus takaavat sadevesijärjestelmän toimivuuden useille vuosikymmenille eteenpäin. Mittatarkat osat on helppo liittää yhteen ja asentaa paikoilleen ilman erikoistyökaluja. Ulkoiset kannattimet estävät tukkeutumien muodostumista ja helpottavat puhdistustyötä. 17

18 värit Poimukate teräskattopaketteja on saatavissa useissa eri väreissä. Kun löydät sinulle sopivan värisävyn, tarkista sen tarkka sävy ja myös saatavuus jälleenmyyjältä tai suoraan Poimukatteelta. vesikatteet kattoturvatuotteet sadevesijärjestelmä RR11 RR31 RR20 RR20 RR20 RR32 RR23 RR23 RR21 RR33 RR29 RR32 RR22 RR34 RR32 RR33 RR23 RR35 RR33 RR24 RR37 RR750 RR29 RR43 RR30 RR750 raaka-aineet Poimukate käyttää pinnoitettujen katto- ja seinätuotteiden valmistuksessa raaka-aineena aina väripinnoitettua teräsohutlevyä, jonka sinkkikerroksen vahvuus on vähintään 275 g/m 2. 18

19 pinnoitteet P50 on kiiltävä pinnoite. Teknisesti erinomainen pinnoite soveltuu profiloituna katto- ja seinärakenteisiin sekä omakotitaloissa että teollisuusrakennuksissa. Erittäin laaja värivalikoima. 20 VUODEN VISUAALINEN TAKUU 50 VUODEN TEKNINEN TAKUU MP30 on hillitty, mattamainen pinnoite. Mattapintaista terästä käytetään laajasti erityyppisissä rakennuskohteissa. 15 VUODEN VISUAALINEN TAKUU 40 VUODEN TEKNINEN TAKUU P25 on pisimpään markkinoilla ollut pinnoite. Sitä käytetään pääsääntöisesti suorauraisten katto- ja seinäprofiilien valmistukseen. 10 VUODEN VISUAALINEN TAKUU 30 VUODEN TEKNINEN TAKUU rakenne ruodejako Pitkäikäisten Poimukate teräskattojen perusraakaaineena käytetään molemmin puolin sinkittyä, takuupinnoitettua teräslevyä. Maalipinnoitteeksi valitaan korkealaatuinen pinnoitemateriaali käyttötarkoituksen mukaan. Ohessa on Kruunukatteen sekä Tiilipoimun ruode- 400 jne. laudoitusten tarkat mitat. Suorauraisten profiilien 400 yleisimmin 410 käytetty ruodejako on mm ja katteiden räystäsylitys on mm. Nostalgian suositeltu ruodejako on 200 mm jne. 1. pintamaali 2. pohjamaali 3. passivointikerros 4. sinkkikerros Kruunukate jne. Yksityiskohtaisemmat asennusohjeet löydät: teräslevy 5. Pohjamaali Tiilipoimu jne. 19

20 Poimukate Oy Wahlforssinkatu 16, JOENSUU Puh. (013) Faksi (013) Tuotteemme on merkitty standardin SFS-EN mukaisesti metallisiksi ohutlevy- ja nauhatuotteiksi täysin tuettuihin vesikattoihin sekä ulko- ja sisäseinien verhouksiin. CE-merkintä on todiste siitä, että kaikki tuotteemme on valmistettu EU:ssa voimassa olevien määräysten mukaisesti.
