1 CE-merkinnän käynnistys yrityksessä ikkunat sisäänkäyntiovet julkisivujärjestelmät Markku Riihimäki

2 SMRY ry - CE-merkintäprojekti 1. Osapuolten työnjako jaetussa alkutestauksessa 2. Pakollisena/vapaaehtoisena merkinnässä ilmoitettavat perusominaisuudet järjestelmätoimittajien vastuualue 3. Varmennusjärjestelmät; alkutestaus, laadunvalvonta 4. Tuotannon sisäinen laadunvalvonta (FPC) järjestelmätoimittajien ja valmistajien tehtävät 5. CE-merkintään liittyvien menettelytapojen ohjeistus kuvausmalli (ekstranet) 6. Projektin toimijat Forster, Jansen, Nokian Profiilit, Purso, Schüco, Sapa Alufront, Avekmet, Normek, TM Teräs Innoriihi Oy SMRY ry. Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja

3 CE-merkinnän aloitus Jaettu alkutestaus järjestelmätoimittajamalli ikkunat ja sisäänkäyntiovet julkisivujärjestelmät CE-merkintäprosessi ja sen osapuolet Mitä tuotteita koskee? Mitä tarkoittaa? Asetus - standardit kansalliset vaatimukset varmennusjärjestelmä Alkutestaus, suoritustasot, perusominaisuudet, ja niiden määrityksestä Suoritustasoilmoitus Tuotannon sisäinen laadunvalvonta Tuotteiden CE-merkintä Markku Riihimäki

4 CE-merkintä CE-merkki ei ole yleinen laatumerkki, vaan sillä ilmoitetaan yhdenmukaistetun eurooppalaisen standardin piiriin kuuluvan rakennustuotteen perusominaisuuksien varmennettuja suoritustasoja siinä on ilmoitettava sellaisten perusominaisuuksien suoritustasot, joihin kohdistuu kansallinen vaatimus dokumentoidulla tuotannon sisäisellä laadunvalvonnalla (FPC) varmennetaan se, että merkityt valmistettavat tuotteet ovat vähintään ilmoitettujen arvojen mukaisia tuotteen on oltava myös muuten standardin mukainen, myös elinkaaren aikaisia vaatimuksia Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja

5 Säädöksiä, ohjeita, neuvontaa EU:n rakennustuoteasetus, osana suomalaista lainsäädäntöä, linkki 479&lan=FI Tuotestandardit, tähän projektiin liittyen SFS-EN A1:2010 SFS-EN 13830:2003 hankinta: Kansallisia soveltamisstandardeja valmisteilla mm. Ikkunat ja sisäänkäyntiovet Varmennusjärjestelmä, ks. seuraava sivu Kansalliset vaatimukset, mm. RakMK Tietoa CE-merkinnästä mm. TUKES, YM, VTT, RT, ja hen Helpdesk Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja

6 Suoritustason pysyvyyden arviointi ja varmentaminen, AVCP Toimenpiteet AVCP-järjestelmä/suorittaja Tuotannon sisäinen laadunvalvonta (FPC) V V V V V Tehtaalta ohjelman mukaan otettujen näytteiden lisätestaus Suoritustason alkumääritys (ITT); testaus, laskenta, taulukkoarvot Tuotantolaitoksen ja tuotannon sisäisen laadunvalvonnan alkutarkastus Tuotannon sisäisen laadunvalvonnan jatkuva valvonta, arviointi ja hyväksyminen Pistokoetestaus enne tuotteen saattamista markkinoilla V V V ILAT ILAT V ILAT V ILAT ILAT ILLV ILAT ILAT ILLV ILAT V = valmistaja, L = testauslaboratorio, ILLV = ilmoitettu laitos, laadunvalvonta ILAT = ilmoitettu laitos, alkutestaus, 1 mm. ikkunat ja ovet Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja

7 Kansallisia vaatimuksia Viranomaismääräykset asettavat eräiden tärkeiden ominaisuuksien suhteen minimi-perustason mm. lait ja asetukset (vrt. rakennus- ja maankäyttölaki) Suomen Rakennusmääräyskokoelma, RakMK asemakaavassa esitetyt vaatimukset, vrt. ääneneristävyys täydentäviä soveltamis- yms. ohjeita, paikallisviranomaisten ohjeet (vrt. vara-/hätäpoistumistie, palo-osastointi jne.) Kansallisten määräysten päivitysten yhteydessä myös vaatimuksien esitystapaa harmoni-soidaan eurooppalaisten sopimusten (direktiivit, standardit yms.) kanssa yhteensopiviksi. Seuraavassa esitetyt ikkunoiden ja sisäänkäyntiovien kansalliset vaatimukset ja vaatimusluokat perustuvat kansallisen soveltamisstandardin luonnokseen. Julkisivujärjestelmän osalta työversio; järjestelmätoimittajat viimeistelevät vaatimustiedot myöhemmin Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja

8 Tuote suoritustasot tekniset asiakirjat Tuote (vrt. alkutestauksen suoritus) valmistajan oma, valmistajien yhteinen, suunnittelijan (vrt. järjestelmätoimittaja) kehittämä Alkutestaus ilmoitettu laitos tekninen erityisasiakirja (vrt. yksinkertaistetut menettelyt, mikroyritys) Tuotteiden suoritustasot Määritys-/testausraportit Tekniset asiakirjat tekninen tuote- ja valmistusdokumentaatio suoritustasomäärityksen soveltaminen merkinnässä Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja

9 Jaettu alkutestaus - järjestelmätoimittajamalli Järjestelmätoimittaja Tuoterakenne ja kehitys Hyödyntämissopimus Rakennetieto, suoritustasomääritys Tekninen neuvonta, koulutus, järjestelmän auditointi ja myötävaikuttaminen Suoritustason määrityksen ohjeistus Valmistuksen ja laadunvalvonnan ohjelmat, kriteerit ja ohjeet Tuoterakenteen ja suoritustasoaineiston ylläpito ja päivitys Sovellusalue ja elinkaaren aikaisen kestävyyden edellyttämät ohjeet Valmistajayritys Soveltamisen ja valmistuksen puitteet Valmistajan tehtävät ja vastuu Suoritustasoilmoitus FPC-järjestelmän suunnittelu, täytäntöönpano ja toteutus Projektikohtainen suoritustasomääritys Tuotteiden valmistus, laadunvalvonta ja aineiston tallennus ja säilytys CE-merkintä ja merkinnänmukaisuuden osoittaminen Asiakasprosessiin liittyvät tehtävät, reklamaatiot yms. Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja

10 Perusominaisuuksien määritys, periaatteita A-malli 1. Worst case - periaatteen soveltaminen; suoritustason määritys ko. tuoteperheen heikoimman tuotteen, tuotemallin, tai -osan (vrt. karmiaukko) perusteella; esim. tuulenpaineen kestävyys tuoteperheen heikoimmalla rakenteella ja suurimmalla karmiaukolla 2. Tuoterakennetta edustavan vertailuarvon käyttö; esim. U-arvo tai ääneneristävyys Ikkunoissa ja ovissa standardin mukaisen määrityksen soveltamisessa ongelmana laaja tuotemalli- ja kokovalikoima; ikkunoissa puitejaot, ovissa lasiaukot 2. Laskettu tuotekohtainen arvo; esim. julkisivujärjestelmässä rakenneosien mukainen laskettu U-arvo tai kuormituksen kestävyys Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja

11 Kansalliset vaatimukset, ikkunat Nr Perusominaisuus SFS-EN A1 Vaatimus Suomessa Vaatimustaso Suomessa Palonkestävyys (E + EI) Savuntiiveys (S) 1,2 Tuulenpaineenkestävyys X 1 Paineen kestävyys 2 Puitteen poikkeama Ei sisälly tähän standardiin, ao standardi on valmisteilla. Kun tuottee-seen kohdistuu näihin ominaisuuksiin liittyvä kansallinen vaatimus, vaatimustenmukaisuus osoitetaan kansallisella tyyppihyväksynnällä. 4.2 Suositellaan Pientalo Matala rakennus Korkea rakennus 2A 3B 3C 5 Sateenpitävyys X - myös tiivisteiden kestävyys ja vaihdettavuus 14 Ilmanpitävyys X - myös tiivisteiden kestävyys ja vaihdettavuus 7 Vaaralliset aineet - päästöt 9 Turvalaitteiden kestävyys Innoriihi - yksilöidyt Oy raja-arvot 4.5 ja 4.15 Suositellaan Pientalo Matala rakennus Korkea rakennus 4.13 Suositellaan Pientalo Matala rakennus Korkea rakennus 4.6 Tarvittaessa Kansalliset vaatimukset A 9A E Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja

12 Kansalliset vaatimukset, ikkunat Nr Perusominaisuus SFS-EN A1 Vaatimus Suomessa 10 Äänitekniset 4.11 Kun määräys-ten ominaisuudet X mukainen vaatimus 11 Lämmönläpäisykerroin X - jos kohteessa vaaditaan - myös eristyslasin pitkäaikaiskestävyys 12 Säteilyominaisuudet X - ikkunan gw-arvo Vaatimustaso Suomessa Ympäristöopas 108, Rakennusten ääneneristävyyden mitoittamine, vaatimustaso kaavamääräyksiin perustuvan kohdekohtaisen mitoituksen mukaan 4.12 ja 4.15 Kyllä RakMK, lämmönläpäisykertoimen vertailu- ja enimmäisarvot [W/m2 x K]: - lämpimät tilat 1,0, enintään 1,8 - puolilämpimät tilat 1,4, enintään 2,8 Kohdekohtaiseen energiatehokkuuslaskentaan perustuvat muut lämmönläpäisykertoimen arvot 4.13 Energiatehokkuusmääräykset RakMK - kesäajan huonelämpötilan lämpötilalaskenta 13 Säteilyominaisuudet X - valonläpäisykerroin (τ) 4.13 Energiatehokkuusmääräykset RakMK - kesäajan huonelämpötilan lämpötilalaskenta X Valmistaja voi korvata näiden ominaisuuksien suoritustason arvioinnin teknisellä erityisasiakirjalla, kun kyseessä on rakennusasetuksen tarkoittama yksinkertaistettu menettely. Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja

13 NAS Ikkunoiden perusominaisuuksien määritys (Liite 1) Perusominaisuus Testaus/ määritys 10 Äänitekniset ominaisuudet Sovellusalue 1,23 x 1,48 PA 2,7 m 2 0 db 2,7 m 2 < PA 3,6 m 2-1 db 3,6 m 2 <PA 4,6 m 2-2 db 4,6 m 2 <PA -3 db Vaaditaanko Suomessa Kohteen mukaan Kansallinen vaatimus Kaavamääräys Ympäristöopas108 Määritys testaamalla tai käyttämällä taulukkoarvoja, A-mallin mukainen ikkuna. CE-merkinnässä suoritustaso ilmoitetaan suurimman ikkuna-aukon (vrt. korjausarvot) mukaisena vertailuarvona. Kiinteä ja yksipuitteinen avattava ikkuna - ikkunatyypin minimikarmissyvyys > muut suuremmat karmisyvyydet ( mm) Kaksipuitteinen ikkuna - karmisyvyys mm -> muut karmisyvyydet mm - karmisyvyys mm -> korjausarvo -3 db - rakennegeometrialtaan, lasitukseltaan ja tiivistykseltään yhtäläiselle kaksipuitteiselle puualumiini-ikkunalle voidaan soveltaa vastaavan puuikkunan ääneneristysarvoja, mutta ei toisin päin. Tuuletusluukkujen ja/tai umpiosien ääneneristävyyden arvo voidaan ilmoittaa a) CE-merkinnässä erillisinä arvoina tai b) valmistajan teknisessä informaatiossa, kokonaisuuden keskimääräinen ääneneristävyyden arvo saadaan pinta-alojen mukaan painotettuna keskiarvona. Markku Riihimäki NAS ikkunat ja ulko-ovet LASISEMINAARI Tampere

14 Kansalliset vaatimukset, sisäänkäyntiovet Nr Perusominaisuus SFS-EN A1 Vaatimus Suomessa Vaatimustaso Suomessa Palonkestävyys (E + EI) Savuntiiveys (S) Itsesulkeutuva (C), vain itsesulkeutuvat palo-ovet Ei sisälly tähän standardiin, ao standardi on valmisteilla. Kun tuottee-seen kohdistuu näihin ominaisuuksiin liittyvä kansallinen vaatimus, vaatimustenmukaisuus osoitetaan kansallisella tyyppihyväksynnällä. 1,2 Tuulenpaineenkestävyys X 4.2 Suositellaan Pientalo 2A 1 Paineen kestävyys Matala rakennus 3B 2 Puitteen poikkeama Korkea rakennus 3B 3 Sateenpitävyys X - myös tiivisteiden kestä-vyys ja vaihdettavuus 4.5 ja 4.15 Suositellaan Pientalo Matala rakennus Korkea rakennus 2A 3A 4A 14 Ilmanpitävyys X - myös tiivisteiden kestävyys ja vaihdettavuus 5 Vaaralliset aineet - päästöt 4.14 ja 4.15 Suositellaan Pientalo Matala rakennus Korkea rakennus 4.6 Tarvittaessa Kansalliset vaatimukset Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja

15 Kansalliset vaatimukset, sisäänkäyntiovet Nr Perusominaisuus SFS-EN A1 Vaatimus Suomessa Vaatimustaso Suomessa 6 Iskunkestävyys - vain lasitetut ovet, joissa vahingoittumisriski, tarvittaessa molemmin puolin 7 Turvalaitteiden kestävyys - yksilöidyt raja-arvot 4.7 ja Kun määräysten mukainen vaatimus Korkeus ja leveys 4.9. Suositellaan 9 Varauloskäynnin avattavuus - poistumisteiden lukitut ovet, sisäpuolelta avaus 4.10 ja 4.15 Kun määräysten mukainen vaatimus 10 Äänitekniset 4.11 Kun määräysten ominaisuudet X mukainen vaatimus RakMK, F2 - julkiset tilat, luokka q (200 mm) - asuintilat NPD, turvalasin sijaan voidaan käyttää myös 6 mm:n tasolasia RakMK Ympäristöopas 108, Rakennusten ääneneristävyyden mitoittamine, vaatimustaso kaavamääräyksiin perustuvan kohdekohtaisen mitoituksen mukaan Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja

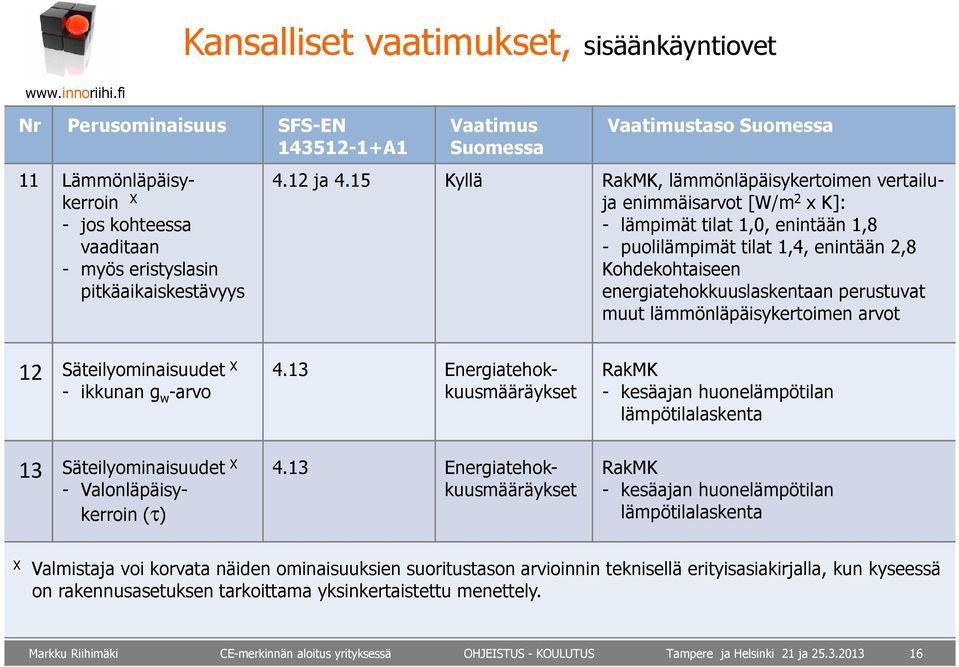

16 Kansalliset vaatimukset, sisäänkäyntiovet Nr Perusominaisuus 11 Lämmönläpäisykerroin X - jos kohteessa vaaditaan - myös eristyslasin pitkäaikaiskestävyys SFS-EN A1 Vaatimus Suomessa Vaatimustaso Suomessa 4.12 ja 4.15 Kyllä RakMK, lämmönläpäisykertoimen vertailuja enimmäisarvot [W/m 2 x K]: - lämpimät tilat 1,0, enintään 1,8 - puolilämpimät tilat 1,4, enintään 2,8 Kohdekohtaiseen energiatehokkuuslaskentaan perustuvat muut lämmönläpäisykertoimen arvot 12 Säteilyominaisuudet X - ikkunan g w -arvo 4.13 Energiatehokkuusmääräykset RakMK - kesäajan huonelämpötilan lämpötilalaskenta 13 Säteilyominaisuudet X - Valonläpäisykerroin (τ) 4.13 Energiatehokkuusmääräykset RakMK - kesäajan huonelämpötilan lämpötilalaskenta X Valmistaja voi korvata näiden ominaisuuksien suoritustason arvioinnin teknisellä erityisasiakirjalla, kun kyseessä on rakennusasetuksen tarkoittama yksinkertaistettu menettely. Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja

17 Kansalliset vaatimukset, julkisivujärjestelmät Nr Perusominaisuus 1 Tuulenpaineen kestävyys SFS-EN 13830: 2003 ITT 4.1 Ilmoitettu laitos 2 Oma paino 4.2 Ilmoitet- tu laitos Vaatimus Suomessa Vaatimustaso Suomessa Kyllä Suunnitteluarvo: etupinnan taipuma L/200 tai 15 mm, pienempi em. arvoista on määräävä(?) Mittaus standardin EN mukaan Kyllä Suunnitteluarvo (oman painon aiheuttama taipuma pystysuunnassa L/500 tai 3 mm, pienempi em. arvoista on määräävä(?) 3 Iskunkestävyys, ulkop. 4.3 Ilmoitettu laitos 4 Iskunkestävyys, sisäp. 5 Ilmanpitävyys - myös tiivisteiden kestävyys 6 Sateenpitävyys - myös tiivisteiden Innoriihi kestävyys Oy 4.4 Valmistaja 4.5 Valmistaja - RakMK, F2 turvamääräykset asettavat vaatimuksia lasiosien kestävyydelle ja törmäyksen ja/tai putoamisen aiheuttaman vahingoittumis-vaaran kannalta Suositellaan Pientalo Matala rakennus Korkea rakennus Suositellaan Pientalo Matala rakennus Korkea rakennus A 9A E Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja

18 Kansalliset vaatimukset, julkisivujärjestelmät Nr Perusominaisuus SFS-EN 13830: 2003 Alkutestaus Vaatimus Suomessa Vaatimustaso Suomessa 7 Äänitekniset ominaisuudet 4.6 Valmistaja Kun vaatimus Ympäristöopas 108, Rakennusten ääneneristävyyden mitoittamine, vaatimustaso kaavamääräyksiin perustuvan kohdekohtaisen mitoituksen mukaan 8 Lämmönläpäisykerroin - jos kohteessa vaaditaan - myös eristyslasin pitkäaikaiskestävyys 4.7 Valmistaja Kyllä RakMK, lämmönläpäisykertoimen vertailu- ja enimmäisarvot [W/m 2 x K]: Umpiseinä - lämpimät tilat 0,17, enintään 0,60 - puolilämpimät tilat 0,26, enintään 0,60 Ikkunat ja ovet - lämpimät tilat 1,0, enintään 1,8 - puolilämpimät tilat 1,4, enintään 2,8 Kohdekohtaiseen energiatehokkuuslaskentaan perustuvat muut lämmönläpäisykertoimen arvot Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja

19 Kansalliset vaatimukset, julkisivujärjestelmät Nr Perusominaisuus SFS-EN 13830: 2003 Alkutestaus Vaatimus Suomessa Vaatimustaso Suomessa? Palo-ominaisuudet - materiaalien palamattomuus, syttymisherkkyys, palon leviäminen 4.9. ja 4.10 Ilmoitettu laitos 1 Kun vaatimus RakMK 9 Palonkestävyys, Tiiveys (C) 4.8 Ilmoitettu laitos 1 Kun vaatimus RakMK 10 Palonkestävyys, tiiveys ja eristävyys (EI) Ilmoitettu laitos 1 Kun vaatimus RakMK 11 Tasapotentiaalisuus 4.13 Ilmoitettu laitos Kyllä Suunnitteluarvo 1 Kun kyseessä tuote, jonka paloteknistä käyttäytymistä hallitaan esim. muutosherkällä lisäaineistuksella tai orgaanisen aineen määrällä, edellytetään varmennusjärjestelmän 1 soveltamista: alkutestauksen lisäksi FPCjärjestelmän alkutarkastus, jatkuva valvonta ja arviointi Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja

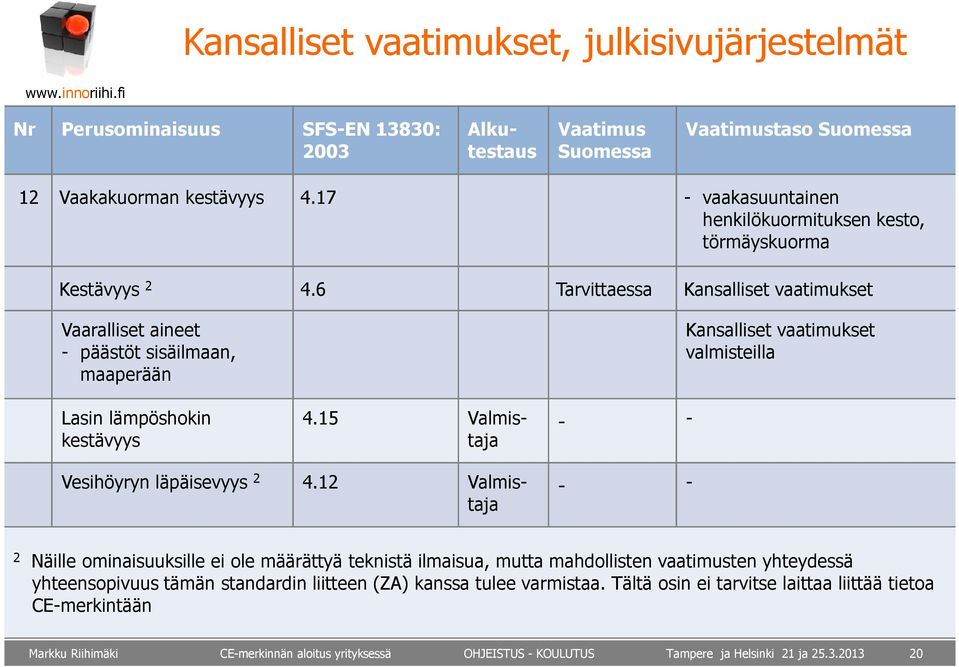

20 Kansalliset vaatimukset, julkisivujärjestelmät Nr Perusominaisuus SFS-EN 13830: 2003 Alkutestaus Vaatimus Suomessa Vaatimustaso Suomessa 12 Vaakakuorman kestävyys vaakasuuntainen henkilökuormituksen kesto, törmäyskuorma Kestävyys Tarvittaessa Kansalliset vaatimukset Vaaralliset aineet - päästöt sisäilmaan, maaperään Lasin lämpöshokin kestävyys 4.15 Valmistaja - - Kansalliset vaatimukset valmisteilla Vesihöyryn läpäisevyys Valmistaja Näille ominaisuuksille ei ole määrättyä teknistä ilmaisua, mutta mahdollisten vaatimusten yhteydessä yhteensopivuus tämän standardin liitteen (ZA) kanssa tulee varmistaa. Tältä osin ei tarvitse laittaa liittää tietoa CE-merkintään Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja

21 Suoritustasoilmoitus Ilmoituksen numero Tuotetunniste (tai tuotetyyppi, jos yhdistelmäesitystapa) Tuotteen käyttökohde Tuotteen valmistajan (tai tavaramerkki) ja yhteystiedot Mahdollisesti valtuutettu edustaja, joka hoitaa osan valmistajalle kuuluvista tehtävistä (toimeksianto valmistajalta) Tuotteen suoritustason pysyvyyden arviointi ja varmennusjärjestelmä (AVCP-luokka) Yhdenmukaistetun tuotestandardin (hen) tunniste Ko. standardin mukaiset (ZA.1) perusominaisuudet ja ilmoitetut arvot ja luokat tai npd-merkintä Ilmoitetun laitoksen id-numero ja nimi Valmistajan allekirjoitus tietojen oikeellisuuden vakuudeksi Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja

22 SMRY ry, extranetin materiaali laadunvalvontajärjestelmän runkoteksti, järjestelmän kuvaus muutamia lomake-malleja luottamuksellisuus, salassapito soveltaminen vain yrityksen omaan käyttöön vastuu järjestelmän määräystenmukaisuudesta soveltajayrityksellä Muutokset, täydennykset - päivitys kullekin käyttäjälle lähetty kirjautumisohje, käyttäjätunnus ja salasana Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja

23 FPC-järjestelmän sisältöaiheet Tuotannon sisäinen laadunvalvonta 1. Taustainformaatio järjestelmän kokonaisuus ja tavoitteet 2. Alkutarkastus ja käyttöönotto 3. Asiakirjat, dokumentit ja laadunvalvonta-aineisto 4. Organisaatio, koulutus ja perehdyttäminen 5. Suunnittelu, suoritustasot ja suoritustason määritys 6. Tuotteen käyttöalue, elinkaari 7. Tilaus, tallennus ja tuotannon ohjaus 8. Materiaalit, tuoteosat hankinta 9. Tuotanto ja laadunvalvonta 10. Ei-vaatimusten mukaiset tuotteet, reklamaatiot - korjaavat toimenpiteet 11. Tuotannon koneet ja laadunvalvonnan laitteet Liiteaineisto Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja

24 FPC Alkutarkastus ja käyttöönotto Toimenpide, aihe Liite vastuuhenkilön nimeäminen järjestelmän suunnittelu ja valmistelu (vrt. malli ja ohjeistus) harjoittelu, koekäyttö alkutarkastus ja tarvittavat korjaukset virallinen käyttöönottohyväksyntä ja aloituspäätös muutokset järjestelmään Liite Liite vuosittainen sisäinen auditointi järjestelmätoimittajan myötävaikuttaminen ja osallistuminen HUOM. Linkit eivät ole lähetetyssä aineistossa, vaan extranetissä Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja

25 FPC Asiakirjat, organisaatio ja koulutus Toimenpide, aihe Liite Asiakirjat sekä laadunvalvonta- ja muu aineisto järjestelmäasiakirjat laadunvalvonnan kirjaukset tuoterakenne yms. dokumentaatio yrityksen yleinen toiminta-aineisto Asiakirjojen ylläpito Asiakirjaluettelo Liite Asiakirjojen hallinta- ja ylläpitovastuut Organisaatio vastuut ja päätöksenteko organisaation koulutussuunnitelma Liite Liite Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja

26 FPC Suunnittelu, suoritustasot ja käyttöalue/elinkaari Toimenpide, aihe Liite Suoritustasoaineisto järjestelmätoimittajat tekninen dokumentaatio: piirustukset, rakenneselosteet ja valmistusohjeet laadunvalvontaohje (-lomake) sekä tarkastusohjeet ja -kriteerit Suoritustasoilmoitus (ks. ohjeistus) tuotekohtaiset suoritustasot lausunto vaarallisista aineista, päästöt huoneilmaan ja maaperään Suoritustason määritys, suunnittelu suoritustasomäärityksen ja muun suunnittelun oikeellisuus, kuittaus Tuotteen käyttöalue ja elinkaari tuotteen käyttöalueen määritys, ominaisuuksien toteutuminen käyttöikä; käsittely- ja asennusohjeet, huolto- ja hoito sekä tuotteen päivitys: korjaukset ja tuoteosien uusiminen/vaihto Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja

27 FPC Tilaus, tallennus, valmistuksen ohjaus ja hankinnat Toimenpide, aihe Liite Tilaus ja tallennus tuotetunniste (ominaisuusvariaatio) jäljitettävyyskytkentä ; tuote/asiakas valmistus komponentit ja materiaalit Tuotannon ohjaus tunnisteen mukainen merkintä (jäljitettävyys) tuoteosien tuotekohtainen tilaus vaatimus- yms. tiedon välittyminen valmistukseen Tuoteosien, materiaalien ja tarvikkeiden hankinta hyväksyntä ja käyttöönottomenettely, ohje hankintasopimus, tekniset spesifikaatiot ja tarkastukset hyväksyttyjen tuoteosien ja materiaalien luettelo Jäljitettävyys Liite Liite Liite Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja

28 FPC Valmistus ja laadunvalvonta Toimenpide, aihe Liite Valmistus tuotannon layout valmistusohjeet - järjestelmätoimittaja valmistustiedon kertyminen, jäljitettävyys materiaalit, raaka-aineet, puolivalmisteet, jäljitettävyys Laadunvalvonta tunnisteen mukainen merkintä (jäljitettävyys) tuoteosien tuotekohtainen tilaus vaatimus- yms. tiedon välittyminen Tarkastukset ja testaus tarkastusohjeet ja kriteerit - järjestelmätoimittaja lopputarkastus (suunnitelman mukaan, katselmus) testaus; tuoteosat, materiaalit, lopputuotteen testit (?) laatu-/toimintapoikkeamien kirjaus ja käsittely; toimenpidekirjaus, pienet poikkeamat, oleelliset poikkeamat (ks. seuraava kohta) CE-merkintä ei-ce-merkittävät tuotteet Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja

29 FPC ei-vaatimustenmukaiset tuotteet, reklamaatiot Toimenpide, aihe Liite Laatupoikkeamat tuoteosat, raaka-aineet ja varusteet prosessi: suunnittelu/suunnitelmat, käsittely, ohjeet ja asiakirjat, merkintä valmistus Asiakasreklamaatiot Kirjaus- ja raportointi tunnisteen mukainen merkintä (jäljitettävyys) tuoteosien tuotekohtainen tilaus vaatimus- yms. tiedon välittyminen Korjaavat toimenpiteet Prosessin/menettelyn muutos valmistusmenetelmänmuutos tuotteen tai tuoteosan/raaka-aineen muutos Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja

30 FPC Tuotannon koneet ja tarkastuslaitteet ja -välineet Toimenpide, aihe Liite Tuotannon koneet ja laitteet koneluettelo; tarkastus- ja huoltokirjaukset koneitten asetteet, säännönmukaiset tarkastukset; suunnitelma ja suoritus tarkastus-, huolto- ja kunnossapitotoimenpiteiden ohjelmointi ennakointi Laadunvarmennuksen laitteet ja välineet luettelo huollon ja kunnossapidon ohjelmointi tarkastukset ja mittalaitteiden kalibrointi Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja

31 FPC Etenemisvaiheet Toimenpide, aihe 1. Tuotteiden/tuotejärjestelmien valinta 2. Suoritustasoaineisto ja tekniset asiakirjat (järjestelmätoimittaja) 3. FPC-järjestelmä luonti, alkutarkastus ja henkilöstön koulutus 4. Järjestelmän aineisto ja välineet 5. Tuotteiden valinta - tuoteohjelma ominaisuusvariaatioineen 6. Suoritustasoilmoitus (DoP) 7. CE-merkinnän käynnistäminen 8. Seuranta ja korjaavat toimenpiteet: järjestelmä ja laadunvalvonnan suoritus 9. Järjestelmän ylläpito ja päivitykset 10. Järjestelmän edellyttämät käytännön toimenpiteet Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja

32 Innoriihi Oy TKI TOIMINTA tuote- ja palvelukehitysprojektit, asiantuntijapalvelut oppimateriaali, tiedotus ja koulutus Markku Riihimäki Osaamisalueita mm. rakennustuoteteollisuus, rakentaminen, perusparannus levyrakenteet, ikkunat, ovet, elementit sovelluskehitys, rakentamisen prosessit rakennustuotteiden CE-merkintä, testaus, hyväksynnät Eija Riihimäki RAKENNUTTAJAKONSULTOINTI Rakennuttaminen ja rakennustyön valvonta palveluasunnot asunto- ja liikerakennukset, liike- ja teollisuusrakennukset Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja T

33 KIITOS Markku Riihimäki CE-merkinnän aloitus yrityksessä OHJEISTUS - KOULUTUS Tampere ja Helsinki 21 ja
