2 Energiatehokas korjausrakentaminen Case poistoilmalämpöpumppu Teijo Aaltonen, Alfa Laval Nordic oy

3 Energiatehokkuus mistä löytyy? Parantamalla kiinteistön rakenteita - lisäeristys, ikkunoiden uusinta => kallis Tehostamalla energiankäyttöä - parantamalla laitetekniikkaa automatiikkaa, pumput, - ottamalla käyttöön lämmöntalteenotto

4

5 Naavataryhteistyössä Tuotekehitys ja tutkimus Lämmönsiirtimet Talteenoton keruuyksiköt ja puhaltimet Lämpöpumput ja varaajat Kiertovesipumput Myynti, toteutus, automaatio ja käyttöpalvelut

6 Naavatar-järjestelmäon koneellisen poistoilman omaaville kerrostaloille tai teollisuuskiinteistöille tarkoitettu energiansäästön kokonaisratkaisu. Naavatarjärjestelmäottaa talteen poistoilman mukana kulkeutuvan energian ja syöttää sen takaisin kiinteistöön. Naavatar toimintaperiaate

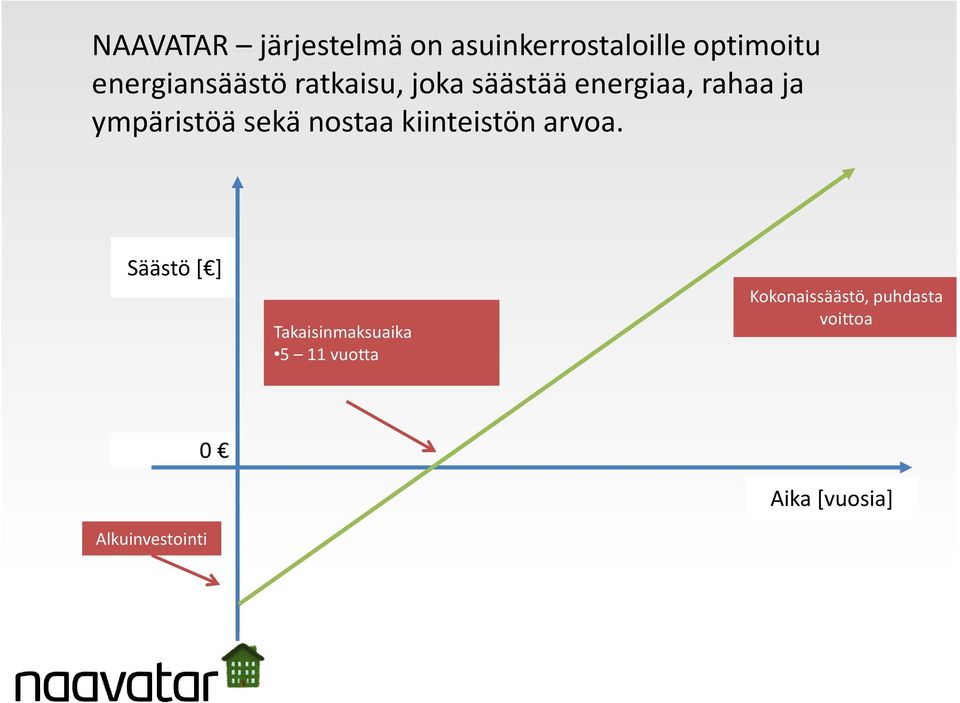

7 NAAVATAR järjestelmä on asuinkerrostaloille optimoitu energiansäästö ratkaisu, joka säästää energiaa, rahaa ja ympäristöä sekä nostaa kiinteistön arvoa. Säästö [ ] Takaisinmaksuaika 5 11 vuotta Kokonaissäästö, puhdasta voittoa Alkuinvestointi 0 Aika [vuosia]

8 Naavatar LTO yksikkö ottaa poistoilman lämmön talteen Kerrostalojen poistoilmakoneista ulospuhallettava 21 asteinen jäteilma sisältää huomattavia määriä hyödynnettävissä olevaa lämpöenergiaa. 1 m3/s ilmaa => 22kW lämpötehoa energiansäästö 152 MWh / v. Rahallinen säästö on /vuosi ( energiahinta 65 /MWh)

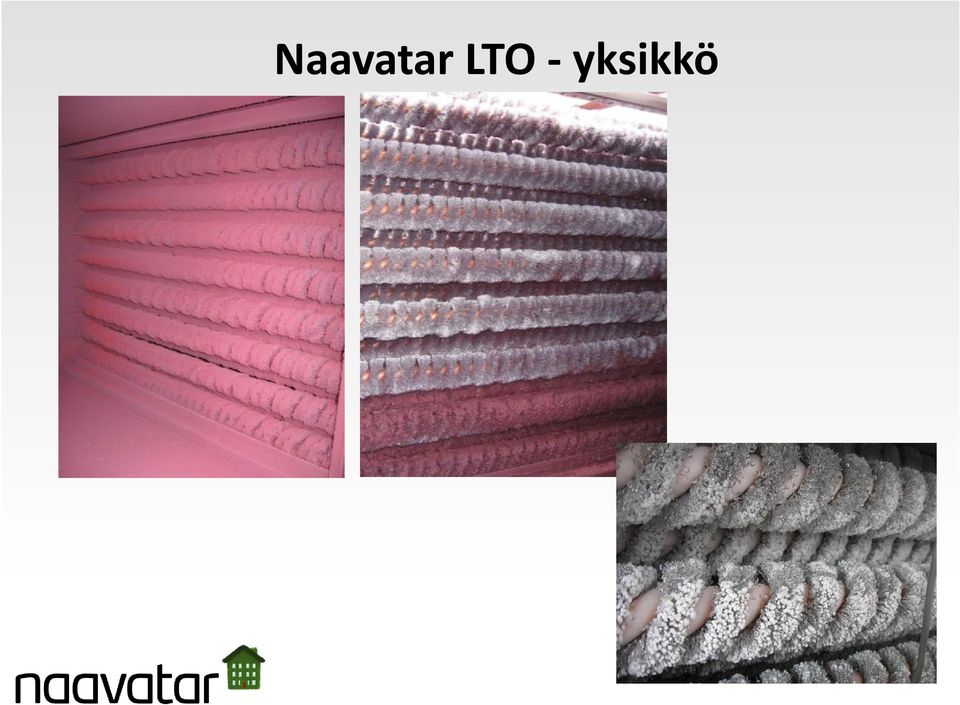

9 Naavatar LTO -yksikkö

10 Järjestelmäkuvaus 1. Naavatar järjestelmän pääosiot: 1. LTO-yksikkö 2. Lämpöpumppuyksikkö 3. Lämmönjakoyksikkö 4. Rakennusautomatiikkayksikkö 5. E-palvelut

11 Kaukolämpökytkentä

12 Naavatar lämmönjakokeskus, lämmitys 45 C 55 C 50 C 35 C Kaukolämmön paluulämpötila optimoidaan Naavatarkiinteistöautomaatiolla!!! EI esilämmitettyä paluuvettä siirtimeen! 35 C 35 C

13 Naavatar lämmönjakokeskus, käyttövesi 40 C 58 C 10 C 10 C 40 C Normaalisti kiinni

14 Naavatar-lämmönjakokeskus Naavatarluovuttaa ja jakaa energian lämmönjakokeskuksen kautta, joten se on oltava kunnossa saadaksemme toimivan Naavatarkokonaisuuden Naavatar lämmönjakokeskus voidaan asentaa ensimmäisenä kokonaisuutena huomioidaan kytkennät ja komponentit toimii heti täydellisesti, plug and play muut Naavatar-järjestelmät voidaan asentaa myöhemmin lämmönjakokeskus valmis

15 Naavatar järjestelmän hankinta Sopiva kiinteistö Poistoilman määrä yli 1 m³/s Asuntojen lukumäärä yli 25 Pistetalo ts. yksi porras tai yhdistetty poistoilmakoje Keruupiirin putkilinja helposti asennettavissa Linjasaneerauksen yhteydessä Muita kannattavuuteen vaikuttavia seikkoja Kaukolämmön hinta suhteessa sähkön hintaan Kokkola 40,55 /MWh Kristiinankaupunki 145,72 /MWh Tasapainotus patteriverkosto ja ilmastointi Mahdollinen tilausvesivirran pienentäminen; alemmat perusmaksut 2 vuoden käyttöpalvelun aikana optimoitava toiminta

16 Naavatar järjestelmän hankinta Kiinteistön perustiedot Poistoilman määrä tai asuntojen lukumäärä Rakennuksen kokotiedot Kulutukset lämpö, sähkö ja vesi muutamalta viime vuodelta Huippuimurien lukumäärä Kannattavuusselvitys Arvio hankkeen kannattavuudesta kyseessä olevaan kohteeseen Säästöpotentiaali Järjestelmän hinta-arvio Takaisinmaksuaika-arvio Teknisesti, toiminnallisesti ja taloudellisesti mahdollinen

17 Naavatar järjestelmän hankinta Kartoituskäynti Tilat ja kulkureitit LTO yksiköiden asennuspaikat Varmistetaan paras sovellutus kohteelle Tarjous Toteutus 2 vuoden seuranta- ja käyttöpalvelujakso Järjestelmän toiminnan optimointi erilaisissa olosuhteissa Web käyttöliittymä asiakkaan käytössä Raportointi järjestelmän toiminnasta ja saavutetuista säästöistä

18 Naavatarkohteita Emännänkatu 2, Kaarina Petkeltie 5, Turku As Oy Rauhankatu 19-21, Turku / Aurinkokeräimet Järvenpäänkatu 27, Lahti Järvenpään uimahalli, suihkuvesien talteenotto As Oy Säästönummi, Turku Kiikan monitoimitalo, Sastamala KOY Kyttälänkulma, Tampere As Oy Eerikinkatu 5, Turku / Aurinkokeräimet optio As Oy Poppelimetsä, Turku As Oy Vartiovuori, Turku As Oy Turun koulukatu 13b, Turku / Aurinkokeräimet Kaarinan tori, Kaarina / tuloilman viilennys As Oy Arseninkartano, Turku As Oy Kisälli, Turku

19 Naavatar epalvelut

20 Naavatar epalvelut

21 Naavatar epalvelut

22 Raportointi

23 Esimerkkikohteen energiankulutus

24 Naavatar järjestelmän energiankulutuksen jakautuminen Kaukolämpö 92,6 MWh 50 % Lisääntynyt sähköenergia 28,1 MWh 15 % Naavatar lämmöntalteenotto 65 MWh 35 %

25 Kaukolämmön meno-paluulämpötilat eltie5 vs. tie 4, tammikuu LANATIE_4-KAUKOLÄMPÖ-Meno LANATIE_4-KAUKOLÄMPÖ-Paluu PETKELTIE_5-KAUKOLÄMPÖ-Meno PETKELTIE_5-KAUKOLÄMPÖ-Paluu /01/ :00: : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : :00 Vierekkäiset ja samanlaiset talot..tie 4 kohteessa normaali lämmönjakokeskus..eltie5 kohteessa Naavatar järjestelmä

26 Naavattaren tuottamat hyödyt Tehdasvalmis testattu kokonaisuus Kahden vuoden käyttöpalvelulla optimoitu lopputulos Kokonaisostoenergian säästö Alhaiset huoltokustannukset Kiinteistön/osakkeiden arvonnousu Ympäristön säästö Kiinteistötekniikan parannus Asuinviihtyvyyden parantuminen Käyttöpalvelu, seuranta ja raportointi Aurinkoenergian hyödyntäminen, optio Tuloilman viilennys, optio Alan parhaiden yritysten takaama jatkuva kehitys

27 Tulevaisuuden haasteita Hybridijärjestelmien optimointi ja oikea käyttö Taloudellisen kannattavuuden varmistaminen Kaukolämpöyritysten tariffirakenne Lisääntynyt tarve säästää energiaa
